1 NA ČERVENÉM HRÁDKU 766 Metodika zdění z broušených cihel Vypracoval: Bc. Jiří Jirout - 1 -

2 Obsah ÚVOD.3 I. TEORETICKÉ VYUČOVÁNÍ 1. hodina - Úvod (historie a druhy cihel, rozdělení zdiva).4 2. hodina - Broušené cihly (výroba, výhody, druhy) hodina - Pracovní pomůcky a materiály hodina - Pracovní postup (Založení zdiva) hodina - Zdění na tenkou spáru hodina - Zdění na celoplošnou spáru hodina - Zásady správného zdění hodina - Řešení detailů ostění a parapet, novinky u broušených cihel...42 II. PRAKTICKÉ VYUČOVÁNÍ hodina - Zakládání zdiva hodina - Zdění dalších vrstev zdění na tenkou spáru hodina - Zdění dalších vrstev zdění na celoplošnou tenkou spáru hodina - Zdění dalších vrstev zdění na pěnu Dryfix..50 III. DIDAKTICKÝ TEST ZDĚNÍ Z BROUŠENÝCH CIHEL 30. hodina - Didaktický test Zdění z broušených cihel Použitá literatura...53 Internetové zdroje..53 Zdroje obrázků...54 Přílohy

3 ÚVOD Tato metodika Zdění z broušených cihel, je určena učitelům teoretického a praktického vyučování. Je komplexně zaměřena na obory H/001 Zedník a E/001 Zednické práce. Je rozdělena do tří částí. Všechny části jsou vytvořeny tak, aby úroveň vzdělávání daných oborů navazovala na Rámcové vzdělávací programy a zejména rozvíjela Školní vzdělávací programy jmenovaných oborů a to po stránce vědomostní, odborné a praktické. V první teoretické části jsou žáci seznámeni se základní problematikou zdění z broušených cihel, seznámí se s danými technologickými postupy při zakládání stavby a samotném zdění. Důraz bude kladen na rozvoj odborných kompetencí a realizaci průřezových témat, zejména občan v demokratické společnosti, člověk a životní prostředí, člověk a svět práce, informační a komunikační technologie. Zvýšená pozornost bude věnována žákům se speciálními vzdělávacími potřebami. V teoretické výuce bude využívána moderní didaktická technika (počítač, dataprojektor) a metody výuky podporující rozvoj a iniciativu žáků (výklad, rozhovor, problémové metody atd.). Druhá část je věnována praktickému vyučování, které bude realizováno v odborné učebně a na vlastní stavbě. Žáci si pod odborným vedením budou prakticky ověřovat a upevňovat znalosti, které získají v teoretické části. Z výukových metod zde bude použita hlavně metoda instruktáže. Také zde bude kladen důraz na rozvoj odborných kompetencí, realizaci průřezových témat a zvýšená pozornost bude věnována žákům se speciálními vzdělávacími potřebami. Třetí část metodiky Zdění z broušených cihel tvoří test teoretický znalostí, jehož cílem bude ověřit odborné teoretické znalosti u žáků. Po úspěšném absolvování kurzu Zdění z broušených cihel obdrží každý účastník certifikát, který bude moci v praxi uplatnit ve stavebních firmách, zejména při provádění zednických prací

4 I. TEORETICKÉ VYUČOVÁNÍ 1. hodina - ÚVOD, (historie a druhy cihel, rozdělení zdiva) Mezi nejstarší stavební materiály, které sám člověk vyrábí již asi let patří cihly. V rukách člověka odborníka postupně získala vyšší kvalitu a dokáže spolehlivě splňovat stále zvyšující se požadavky na stavební konstrukce. Díky svým výborným vlastnostem zlepšuje kvalitu bydlení a drží se stále na špičce v oblíbenosti mezi stavebníky. První cihly se vyráběli sušením bez vypalování. Využívalo se přirozených klimatických podmínek. Říkalo se jim vepřovice a vyráběli se ručně z jílovité hlíny, slámy, plev, prasečích štětin, chlévské mrvy. K tvarování se využívala dřevěná forma tzv. kadlub a sušení probíhalo na slunci. Nepálené cihly mají velmi dlouhou tradici, teprve v 19. století je začaly vytlačovat cihly pálené. Nyní se však nepálená hliněná cihla opět vrací. Vyrábět ji v květnu 2010 začala cihelna v severočeských Libochovicích patřící české společnosti HELUZ cihlářský průmysl v.o.s. Dnes je určena milovníkům ekologie a vyznavačům přírodního stylu života a bydlení. Obr. 1: Nepálené cihly tvarování - 4 -

5 Obr. 2: Nepálené cihly sušení na slunci Obr. 3: Nepálené cihly zdění - 5 -

6 Obr. 4: Nepálená cihla - HELUZ NATURE Energy Nástupcem nepálené cihly je cihla pálená. Vytěžená a zpracovaná cihlářská hlína se tvaruje, suší a vypaluje při teplotách 800 až 1000 stupňů Celsia ve speciálních pecích. Díky zkušenostem a moderním technologiím se výrazně změnila vnitřní struktura cihel a zvýšila se kvalita materiálu. Podobnou technologií jako pálené cihly se vyrábí i jiné stavební prvky jako například střešní tašky, meliorační trubky, dlaždice a podobně. Obr. 5: Cihla plná pálená (rozměr 290 x 140 x 65 mm) - 6 -

7 Od roku 2006 se setkáváme s novým pojmem broušené cihly. Jedná se o cihelné bloky s přesnou výškou 249 mm, jejichž ložné plochy jsou zabroušené do vodorovných rovin. Broušené cihly si získaly za dobu svojí existence velkou řadu příznivců. Pro velmi rychlé a jednoduché zdění si je oblíbili stavebníci pracující svépomocí tak i stavební firmy. Obr. 6: Broušené cihly Cihly rozlišujeme podle tvaru, způsobu určení, podle hmotnosti, materiálu a tím i dle různých technických vlastností. Z jednoho typu cihly se staví příčky, jiný typ je používán pro jednovrstvé obvodové zdivo, další do vícevrstvých systémů. Vyrábějí se cihly pro nosné venkovní i vnitřní stěny. Lze je vyrobit i z jiných materiálů, cihly betonové a vápenopískové. Zdivo, které je určené pro obvod stavby, je nosné a v kontaktu s venkovním prostředím nazýváme obvodové nosné zdivo. Zdivo používané jako nosné pro vnitřní prostor stavby nazýváme vnitřní nosné zdivo. Zdivo menší - 7 -

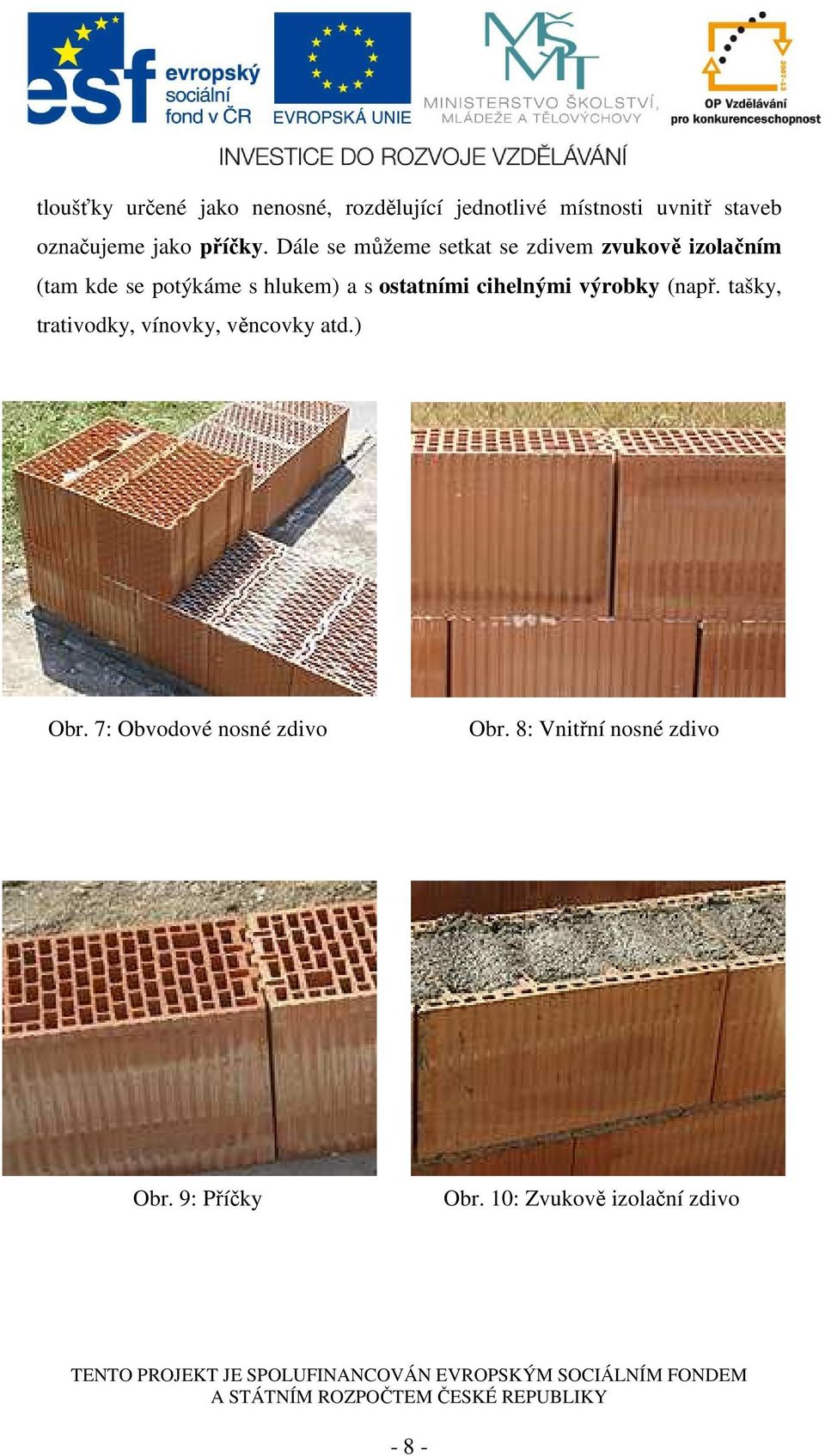

8 tloušťky určené jako nenosné, rozdělující jednotlivé místnosti uvnitř staveb označujeme jako příčky. Dále se můžeme setkat se zdivem zvukově izolačním (tam kde se potýkáme s hlukem) a s ostatními cihelnými výrobky (např. tašky, trativodky, vínovky, věncovky atd.) Obr. 7: Obvodové nosné zdivo Obr. 8: Vnitřní nosné zdivo Obr. 9: Příčky Obr. 10: Zvukově izolační zdivo - 8 -

9 Obr. 11: Ostatní cihelné výrobky - vínovky (vlevo), pálená taška (vpravo) Cihelné zdivo je stále oblíbené, má řadu výborných vlastností přispívajících k pohodě bydlení a vytvoření zdravého vnitřního prostředí. Schopnost akumulace zabraňuje rychlým změnám vnitřní teploty a tím prochladnutí či naopak přehřívání místností v závislosti na změnách vnější teploty. Postupné přijímání a uvolňování tepla má příznivý vliv na tepelnou pohodu v obytné místnosti i na její tepelné ztráty. Schopnost cihelného materiálu přijímat a uvolňovat vlhkost (propouštět vodní páru difúzí), zajišťuje bezproblémové zvládání kolísání vlhkosti vzduchu v obytné místnosti, snižuje možnost vzniku plísní a zabraňuje vzniku poruch konstrukce vlivem kondenzace vodních par uvnitř konstrukce. Cihelné tvarovky také dobře tlumí hluk a stěny ze speciálních akustických cihel splňují zvýšené požadavky na ochranu proti hluku. Cihly jsou materiál nehořlavý, při výrobě se nepoužívají chemické přísady a z hotového výrobku se neuvolňují žádné chemické látky škodlivé pro zdraví člověka. Při minimálních nárocích na údržbu má zdivo téměř neomezenou životnost, nehnije a nenapadají ho škůdci. Cihly jsou produkt zdánlivě obyčejný, přitom však vskutku nenapodobitelný a jedinečný. Díky novým technologiím výroby a zdění uspokojí tento tradiční přírodní materiál požadavky i těch nejnáročnějších

10 2. hodina - Broušené cihly, (výroba, výhody, druhy) Výroba probíhá v cihelnách. Základem celé výroby je těžba cihlářské hlíny. Většinou se těží v okolí výrobního závodu z místních zdrojů. Z důvodu dosažení ideálních vlastností u konečného výrobku se natěžená cihlářská hlína míchá s dalšími jíly. Natěžená zemina se dále dopravuje do mísícího zařízení. Obr. 12: Natěžená cihlářská hlína Tam se natěžená zemina drtí a míchá v přesně stanoveném poměru, který je pro každý druh výrobku jiný. Zároveň se přidávají tzv. pomocné látky - lehčiva (piliny, buničina, popílek, polystyren aj.). Ty zlepšují vlastnosti cihel (snižují objemovou hmotnost, zlepšují tepelně izolační vlastnosti, snižují energii potřebnou na výpal cihel atd.). Z mísícího zařízení putuje hlína skrz jemné vály do lisu. Protlačováním skrz výstupní formu se vytváří souvislý pás vytvarované hmoty (pro zjednodušení představy, z lisu vyjíždějí cihly tak, jako byste je rovnali jednu na druhou do komínku). Ten se následně odřezává řezací ocelovou strunou a vznikají tak první vytvarované syrové cihly. Při změně formy (když najíždí do výroby jiný tvar cihly) se první nepovedené výlisky okamžitě ručně

11 vytřídí a tyto "zmetky" ze syrové hlíny se naházejí do zásobníku, ze kterého putují zpět k recyklaci. Obr. 14: Směska hlín putující k lisu Obr. 13: Mísící zařízení na výrobu cihel Obr. 15: Lis na cihly Obr.16: Nařezání jednotlivých cihel

12 Obr. 17: Zmetkové polotovary k recyklaci Obr. 18: Vysušovací boxy Nařezané syrové cihly pak směřují do sušárny. Zde se vysušují řádově hodiny až jeden den v závislosti na konkrétním druhu výrobku. Do sušárenských komor je zaváží ještěrka na kolejích (resp. na troleji, protože skrze koleje je vozík napájen). Obr. 19: Sušící boxy

13 Po vysušení putují cihly z boxů do pece. Automatický překladač navrství cihly na pecní vozy na kolejích. Cihly se začínají vypalovat při teplotě 160 C. Cihlářská pec je srdíčkem výrobní haly. Na první pohled je to cihlová zeď vedoucí přes celou výrobní halu. (má téměř 100 m) Záhy objevíte, že po pár metrech je vždy do prostoru pece "kukátko" pro vizuální kontrolu pece. Teplota se během průchodu cihel v každém úseku cihlářské pece mění. Zvyšuje se až na cca 900 C a každý vůz s cihlami jí projíždí cca 24 hodin. V posledním úseku pece se cihly ochlazují tak, aby po vyjetí z pece ven nepukly. Obr. 20: Vysušené cihly Obr. 21: Cihly míří do pece Obr. 22: Čerstvě vypálené cihly Obr. 23: Cihly jdou na přebroušení

14 Cihly se poté nakládají na dopravník, který má vyhybku. Vlevo putují cihly přímo na palety skrz balírnu, vpravo do brusírny. Právě zde se začíná lišit výroba běžných cihel od cihel broušených. Broušené cihly jedna po druhé prochází poměrně zdlouhavým procesem broušení. Bruska má dva v průměru metrové brusné kotouče, mezi kterými jsou cihly protaženy a zbroušeny. Prach je odsáván výkonnou filtrací. Potom cihly putují na palety, skrze balící stroj a ven z haly na expediční dvůr a pak do stavebnin nebo přímo k zákazníkovi. Od naložení surové hlíny na podávací pás, až po okamžik, kdy hotová zabalená cihla opouští halu, uběhnou cca 2 dny. Obr. 24: Brusírna cihel

15 Broušené cihly znamenají výrazný krok vpřed ve vývoji pálených cihel z hlediska zdění. Jedná se o hight-tech mezi cihlami. Broušené cihly se od klasických cihelných bloků liší tím, že se vyrobí vyšší a ložné plochy se po vypálení zabrousí do roviny brusnými kotouči. Jejich finální výška 249 mm (± 1 mm) oproti výšce klasických cihel 238 mm. Díky vysoké přesnosti vodorovné ložné plochy broušených cihel se zdění provádí na speciální maltu pro tenké spáry nebo na polyuretanovou pěnu. Výška maltového lože je snížena z klasických 12 mm na 1 mm a přesto je stále zachováno zdění ve výškovém modulu 250 mm. Tepelně-izolační cihelné zdivo vytvořené z broušených cihel výrazně eliminuje vznik tepelných mostů způsobených klasickou zdicí maltou. Tím, že se nepoužívá klasická malta se získalo mnoho výhod: klasické malty se spotřebovává velké množství je nutné ji namíchat, přepravit, aplikovat to je pracné tenkovrstvá malta se míchá jako lepidlo do kbelíku tenkovrstvá malta se nanáší v tloušťce 1 mm, její spotřeba je malá 1 pytel o hmotnosti 25 kg na 2 palety zdiva nanášení probíhá speciálním maltovacím válečkem, který rovnoměrně rozprostře maltu po cihelném bloku. Navíc je nanášení velmi rychlé. do stavby se dostává minimum vody, čímž se zkracují technologické pauzy pro další konstrukce tenkovrstvá malta velmi rychle tvrdne. Celkovou konstrukci je možné plně zatížit do 48 hodin po zdění (u klasické malty se musí čekat na vytvrdnutí malty i několik dní). To urychluje následné práce jako je například montáž stropů samo zdění je velmi rychlé, protože po založení první řady se cihly skládají na tenkou vrstvu a není nutné každou řadu zvlášť vyrovnávat

16 Samozřejmě se jedná o nový způsob, který přináší i nové postupy. A vzhledem k tomu, že systém je sofistikovanější, vyžaduje i více pozornosti: je nutné dbát na perfektní založení stavby první řada musí být dokonale rovná, nelze nic vyrovnat na vysokém maltovém loži jako u klasického zdění je nutné dbát v průběhu zdění na dokonalnou rovnost každé řady každá malá odchylka dole se projeví v desetinásobku nahoře je nutné pořídit nebo si půjčit správné nářadí, maltovací váleček, zakládací sadu. Není třeba se tohoto systému zdění vůbec obávat. Pro stavebníka či investora stavby skýtá samé výhody. Zejména rychlost výstavby, zkrácení technologických pauz a lepší tepelně izolační vlastnosti. Neexistence spár úplně eliminuje tepelné mosty, které vznikají v klasickém zdivu skrze zdící maltu. Nemluvě o estetickém dojmu, který zdivo z broušených cihel má. A to má dále vliv i na jednoduchost provádění omítek a fasády. Výhody broušených cihel oproti klasickým cihelným výrobkům: zdivo z broušených cihel ekonomicky výhodnější (menší pracnost, menší spotřeba malty) zhruba 25% úspora pracovního času (díky snadnému a rychlému nanášení malty pro tenké spáry) zhruba 80% úspora malty (díky snížení tloušťky ložné spáry na 1 mm) minimalizace vzniku spár v omítkách a v místech spár zvýšení tepelného odporu při zachování tloušťky zdiva snížení technologické vlhkosti ve zdivu

17 úspora při technickém vybavení staveniště (síta, míchačky, dopravníky, sila atd), čisté zdivo = čistá stavba, menší přesun hmot) rozměry v modulovém systému Na našem trhu není jediný dodavatel broušených cihel, ale několik patří mezi ně firmy Wienerberger, Heluz, Tondach. Wienerberger dodává na trh cihly např. Porotherm Profi DRYFIX, Porotherm Profi, příčkovky atd.. Obr. 25: POROTHERM 44 Profi DRYFIX Obr. 26: POROTHERM 44 Profi Obr. 27: Porotherm 11,5 Profi

18 Firma Heluz dodává broušené cihly pod označením např. HELUZ FAMILY, HELUZ STI atd.. Obr. 28: HELUZ FAMILY 50 broušená Obr. 29: HELUZ STI 49 broušená s celoplošným lepidlem Firma Tondach dodává výrobky pod označením KERATHERM. Všechny uvedené firmy dodávají na trh ucelený sortiment výrobků (cihly pro vnější a vnitřní nosné i nenosné zdivo, příčkovky a doplňkové cihly poloviční koncová, koncová, rohová) Obr. 30: KERATHERM 44 B Obr. 31: KERATHERM 44 B Rohová

19 3. hodina - Pracovní pomůcky a materiály (druhy) Vzhledem k různým pracovním postupům, které lze při zdění z broušených cihel použít se můžeme setkat s širokou škálou pracovních pomůcek. Některé lze použít při všech druzích zdění, jedná se zejména klasické zednické pomůcky (např. zednická lžíce, gumová palička, kbelík), jiné speciální (např. nanášecí válec, aplikační pistole) charakterizují danou technologii zdění. Obdobné je to i vybranými materiály (např. zdicí malty). Pracovní pomůcky: Vyrovnávací souprava (dva výškově nastavitelné přípravky s vodováhou) Obr. 32: Vyrovnávací souprava

20 Nivelační přístroj a nivelační lať nebo jiný vhodný přístroj pro nivelaci Obr. 33: Nivelační přístroj, lať, stativ Dlouhá lať s vodováhou Obr. 34: Lať s vodováhou Nádoba na namáčení cihel Obr. 35: Zednický kalfas hranatý 90 l

21 Nanášecí válec (jiný je pro tenkou spáru a jiný je pro celoplošnou tenkou spáru), různé šířky (např. 440, 400, 300, 250 mm) Obr. 36: Nanášecí válec pro tenkou spáru Obr. 37: Nanášecí válec celoplošného lepidla Aplikační pistole Obr. 38: Aplikační pistole na PUR pěnu Vrtulové míchadlo Obr. 39: Míchadlo stavebních směsí

22 Ruční, elektrická nebo kotoučová pila Obr. 40: Různé druhy pil Kbelík, zednická lžíce a gumová palička Maltovací truhlík (pro vysypání cihel perlitem nebo polystyrenem) Obr. 41: Maltovací přípravek HELUZ pro tloušťku zdiva 36,5 cm

23 Další pomůcky (elektrická drážkovačka a kruhový děrovač) Obr. 42: Elektrická drážkovačka Kotva z nerezové oceli (plochá stěnová kotva pro napojování stěn a příček) Obr. 43: Napojování zdiva pomocí dvou nerezových kotev

24 Materiály: Zakládací malta (speciální vápenocementová) Obr. 44: TONDACH Keratherm Zdící zakládací malta na broušené zdivo Zdicí malta pro tenké spáry Obr. 45: Malta pro tenkou spáru HELUZ SB (ZDÍCÍ)

25 Zdicí malta pro celoplošnou tenkou spáru Obr. 46: Malta pro tenkou spáru HELUZ SB C Tepelně izolační malta Obr. 47: Tepelně izolační malta Supertherm TM

26 Zdicí pěna DRY FIX Obr. 48: Porotherm pěna DRYFIX EXTRA

27 4. hodina - Zdění se systémem broušených cihel Založení zdiva: Největší pozornost musíme věnovat založení první vrstvy cihel. Důležité je proto výškové zaměření základové desky, zejména v místech vyzdívání budoucích stěn. Provádíme ho po natavení hydrizolačních pásů v místech stěn. Pásy jsou o cca cm širší než šířka zdiva. Při nivelaci určujeme nejvyšší bod základů. Z tohoto bodu se potom vychází při zakládání první vrstvy cihel. Obr. 49: Výškové zaměření základové desky Příprava na položení první vrstvy cihel do maltového lože První vrstvu zakládáme pomocí speciální vápenocementové zakládací malty (viz. obr. 44). Vrstva musí být dokonale vodorovná a souvislá (nesmí být nanesena v pruzích) a v žádném případě nesmí být tenčí než 10 mm. K zajištění skutečné vodorovnosti se při nanášení malty používá nivelační přístroj s latí (viz. obr. 49) a vyrovnávací souprava.vyrovnávací souprava se skládá ze dvou přípravků s měnitelným nastavením. Za pomoci přípravků se nastavuje tloušťka a šířka nanášené maltové vrstvy na jednotlivých místech základů. Na urovnávání maltové vrstvy používáme hliníkovou lať (o délce 2 m) Obr. 50: Vyrovnávací souprava s měnitelným nastavením

28 Postup při nastavení přípravků vyrovnávací soupravy Na nejvyšší bod základů nebo stropní desky se postaví jeden výškově nastavitelný přípravek, který se vyrovná podle zabudované vodováhy do vodorovné polohy. Nastavení vodící lišty je takové, aby vymezovala požadovanou minimální tloušťku maltové vrstvy 10 mm. Lať upevníme do přípravku. Do výšky laserového paprsku upevníme na lať čtecí zařízení laseru. Po dobu zakládání již nesmíme s laserovým nivelačním přístrojem a ani se čtecím zařízením na lati hýbat. Nyní můžeme přípravek přemístit do místa, kde Obr. 51: Nastavení vodorovné polohy hodláme se zakládáním začít. Podle délky používané hliníkové latě se odměří vzdálenost druhého vyrovnávacího přípravku od prvního. Oba přípravky se pomocí stavěcích šroubů nastaví do výšky určené nivelačním přístrojem, zároveň se nastaví i požadovaná šířka maltového lože, podle tloušťky stěny a zkontroluje se vodorovná poloha vodicích lišt. Obr. 52: Nastavení přípravků

29 Nanášení malty Při nanášení malty je třeba dbát na její správnou konzistenci. Maltu nanášíme a urovnáváme mezi oběma přípravky, které jsou nastaveny do stejné roviny. Jeden z přípravků se vždy přemístí ve směru postupu nanášení malty a druhý se ponechá v původní poloze. Vzdálenost přípravků zůstává stejná. Přemístěný přípravek se urovná do požadované výšky a nastaví se jeho vodorovná poloha. Když je další úsek malty hotový, zadní přípravek se opět přemístí ve směru postupu, přičemž druhý na konci maltového lože zůstává na svém místě. Celý tento postup se opakuje, dokud není hotový jeden souvislý úsek maltového lože, například v délce jedné stěny. Tímto způsobem získáme dokonale vodorovné a souvislé maltové lože pro položení první vrstvy cihel. Obr. 53: Nanášení a urovnávání maltového lože Položení první vrstvy cihel Zdění obvodových stěn se začíná v rozích osazením rohových cihel. Mezi rohové cihly se z vnější strany natáhne zednická šňůra. Jednotlivé cihly první vrstvy podle ní klademe a urovnáváme v obou směrech pomocí gumové paličky a vodováhy. První vrstva cihel se ukládá přímo do maltového lože

30 Neustále je třeba dbát na správnou konzistenci malty (cihly se do ní nesmí příliš vtlačovat). Velmi důležité je při osazování první vrstvy, aby výškové rozdíly mezi jednotlivými cihlami nepřesahovaly 1 mm. Je to proto, aby je bylo možné vyrovnat tenkou vrstvou malty. Obr. 54: Osazování a urovnávání první vrstvy cihel

31 Snížení tepelných ztrát první vrstvy zdiva Místo nejčastějších tepelných ztrát u první vrstvy zdiva je přechod zdiva a betonového základu. Jako řešení tohoto problému lze např. vysypat první vrstvu zdiva tepelně izolačním materiálem hydrofobizovaným expandovaným perlitem nebo drceným polystyrenem. Pro snadné a rychlé vyplnění dutin zdiva je vhodné použít maltovací přípravek (viz. obr. 41) Obr. 55: Vysypání tvarovek polystyrenem pomocí maltovacího přípravku Zdění dalších vrstev Od druhé vrstvy cihel máme možnost využít různé druhy zdění. Liší se spojovacím materiálem a způsobem nanášení. Druhy: - zdění na tenkou spáru - zdění na celoplošnou spáru - zdění na pěnu Dryfix

32 5. hodina - Zdění na tenkou spáru Malta pro tenké spáry se dodává společně s cihlami. Jedná se o suchou maltovou směs. Malta se připraví podle návodu na obalu, smícháním s vodou. Na míchání se používá vhodná vrtačka s míchadlem nebo speciální ponorné mísidlo. V případě vysoké teploty a suchého vzduchu při zdění je potřeba zabránit rychlému odsátí vody z malty navlhčením vrstvy cihel těsně před nanášením malty. Obr. 56: Příprava malty pro tenkovrstvé zdění Při tomto způsobu zdění lze při nanášení malty na ložnou plochu cihel použít dva způsoby: Nanášením malty pomocí nanášecího válce Namáčením cihel do malty (vhodné např. pro příčky)

33 Nanášení malty pomocí nanášecího válce Pro zjednodušení a pro urychlení zdění z broušených cihel se používá nanášecí válec pro tenké spáry (obr. 36). Nanášecí válec zajistí optimální dávkování a rozprostření malty. Šířku válce volíme podle šířky stěny. Malta se dávkuje do zásobníku nanášecího válce, odkud se dostává při rovnoměrném pohybu válce (vždy jen jedním směrem) na ložnou plochu již položených cihel. Do takto nanesené tenké vrstvy malty, která ulpívá pouze na žebrech cihly, se pokládá nová vrstva cihel. Před nanášením malty nesmíme zapomenout na očištění ložné spáry od zbytků malty nebo úlomků cihel. Výhoda jde o nejlevnější způsob zdění. Nevýhoda nutnost nanášecího válce a zákaz manipulace s usazenou cihlou. Obr. 57: Dávkování malty do zásobníku a nanášení malty na ložnou plochu Namáčením cihel do malty Nanášení tenkovrstvého lepidla je také možné provádět namáčením cihel. Při tomto způsobu cihly uchopíme shora a spodní ložnou plochu ponoříme rovnoměrně do malty na tenké spáry do hloubky max. 5 mm. Na tvarovce tak

34 zůstane správné množství lepidla (cca. 1 mm) a jsou pokryta zase jen žebra cihel. Namočenou cihelnou tvarovku ihned usadíme na své místo ve zdivu. Nesmíme s cihlou posouvat, to je zakázáno. Množství nanesené malty tímto způsobem plně dostačuje na pevné spojení jednotlivých cihel do požadované vazby. Nevýhodou tohoto způsobu nanášení malty je dvoj- až trojnásobná spotřeba malty, oproti nanášení pomocí nanášecího válce. Obr. 58: Namáčení spodní ložné plochy broušených cihel

35 6. hodina - Zdění na celoplošnou spáru Broušené cihly lze také zdít na celoplošnou zdicí maltu. Ta je opět dodávána ve formě suché maltové směsi. Suchá směs se v kbelíku namíchá s předepsaným množstvím vody do hladké hmoty požadované konzistence. Také v tomto případě se cihly před nanášením hmoty nijak neupravují, pouze se ometou a pouze za vysokých teplot (nad 25 C) se povrch ložné spáry lehce smočí vodou. Čerstvě nemíchanou hmotu klademe na povrch cihelných bloků pomocí speciálního nanášecího válce celoplošného lepidla (viz. obr. 37). Válec je speciální zařízení, bez něhož touto hmotou zdění z přesných tvarovek nelze provádět. Obr. 59: Nanášení celoplošné malty Maltu dávkujeme do zásobníku a ta se odtud při rovnoměrném pohybu válce (vždy jedním směrem) dostává na ložnou plochu již položených cihelných bloků. Vytékací štěrbinu válce je vždy na začátku prací nutné nastavit do optimální polohy. Takto nanesená vrstva tenké malty (asi 3 mm) vytváří na tvarovkách celoplošný koberec, který se nepropadá do dutin tvarovky. Do takto

36 vytvořené vrstvy se pokládá nová vrstva cihel. Po uložení cihly do lože dojde k stlačení malty tak, že konečná tloušťka malty mezi cihelnými bloky je 1 mm. Výhodou tohoto způsobu pokládky je, že tvarovky lze dodatečně vodorovně upravit, konstrukce je prostorově tužší, otvory v tvarovkách nejsou průběžné po celou výšku podlaží a tepelný odpor konstrukce se zvýší. Nevýhodou je oproti sytému zdění na tenkou spáru (kdy maltujeme pouze žebra tvarovek) asi dvojnásobná spotřeba malty. Obr. 60: Celoplošně nanesená malta, která se nepropadá Zdění na pěnu Dryfix Další možností zdění z broušených cihel je lepení na speciální zdicí polyuretanovou pěnu. Takém pěna je k tomuto účelu dodávána spolu s cihlami. Dózu stačí řádně protřepat (cca 20x) a našroubovat na adaptér nanášecí pistole (viz. obr. 38). Dávkování pěny se reguluje spouští pistole a regulačním šroubkem

37 Pěnu nanášíme na vyrovnanou vrstvu cihel a to tak, že do šířky zdiva 140 mm jeden pruh a pro širší zdivo dva pruhy pěny o průměru cca 3 cm ve vzdálenosti asi 5 cm od okrajů cihel. Obr. 61: Nanášení pěny pomocí aplikační pistole Cihly musíme ukládat před zavadnutím povrchu zdicí pěny (asi do 3 minut). Položenou broušenou cihlu už nesmíme ani zvedat a ani posouvat, jinak by jsme museli nanést nový pás pěny. Velikou výhodu je, že na stavbě nepotřebujeme vodu ani elektrickou energii, příprava pojiva nám zabere minimální čas. Tento způsob spojování cihel umožňuje poměrně rychlý způsob zdění a lze ho použít i při nižších teplotách 5 C. Nevýhodou je, že s již usazenou cihlou nelze manipulovat a to, že zdivo má menší pevnost

38 7. hodina - Zásady správného zdění Při zdění a pokládání jednotlivých cihel je třeba využívat spojení pero+drážka. Spodní okraj ukládané cihly se opře o vrch cihly již uložené a spustí se po drážkách dolů na spodní vrstvu (viz obr. 62). Cihly se nesmí do konečné polohy posouvat po ložné ploše. Hrozí setření tenké vrstvy malty. Obr. 62: Kladení cihel zasunutím do drážky Při zdění se postupuje od obou rohů směrem ke středu. Délku poslední cihly je zpravidla potřeba upravit na požadovaný rozměr. Nikdy k tomuto účelu nesmíme používat sekyru nebo kladivo. Pro řezání se používá vhodný řezací nástroj. Snadné řezání lze provádět na stolních a okružních pilách, ručními elektrickými pilami řetězovými či s protiběžnými listy nebo ruční pilou. Nejlepší je použít ruční elektrickou pilu s protiběžnými listy typu aligátor (viz. obr. 40). Při napojování příček na vnější stěnu, cihly namalujeme z boku a namalovanou stranou přitlačíme k vnější stěně. V každé druhé ložné spáře příčku zavazujeme do nosné obvodové stěny. Používáme k tomu jednu nebo dvě ploché stěnové kotvy z korozivzdorné oceli, podle tloušťky stěny. Ukotvení stěnových spon ve stěně můžete realizovat přímo při zdění obvodové stěny jejich vložením do ložných spár v místě budoucího napojení příčky. Pod ocelovou kotvou je

39 nutné pomocí pilníku cihly probrousit, aby kotva neovlivnila tloušťku ložné spáry a zdění další vrstvy. Ložná spára musí být rovnoměrná a nesmí v místě uložení kotvy docházet ke zvětšení její tloušťky. Další způsob uložení ocelové kotvy je, její ohnutí do pravého úhlu. Vodorovnou částí jí vmáčkneme do malty ložné spáry a svislou částí přišroubujeme pomocí vrutu a hmoždinky k nosné stěně. Také v tomto případě je nutné místo pod kotvou upravit. Obr. 63: Kotvení příčky ocelovou kotvou Pro rychlé a méně pracné vytváření instalačních drážek a otvorů pro zabudování přístrojových krabic se doporučuje použít elektrickou drážkovačku a kruhový děrovač (viz. obr. 42). Obr. 64: Vytváření otvoru

40 Používání doplňkových cihel nám zaručuje správné vytvoření rohové vazby. Mezi doplňkové cihly patří cihly koncové, cihly koncové poloviční a rohové. Obr. 65: Cihla koncová, koncová poloviční, rohová U polovičních koncových cihel se přepážky vyklepávají u obou otvorů. Vzniklé kapsy mezi poloviční a rohovou cihlou se pro zajištění pevnosti rohové vazby vyplňují tepelněizolační maltou. Tím je vyřešen tepelný most v rohu zdiva. Obr. 66: Vyplnění otvorů tepelněizolační maltou

41 Pro správné docílení vazby cihel rohu v každé vrstvě musí být oproti cihlám předchozí vrstvy na tom samém rohu půdorysně otočená o 90. Při pokládce dalších cihel musí být zabezpečena dostatečná délka vazby ve zdivu: větší z hodnot 40 mm nebo 0,4 x h, kdy h je výška zdicího prvku. Např. v případě cihelného systému POROTHERM CB je minimální délka vazby 0,4 x 249 = 100 mm

42 8. hodina - Řešení detailů ostění a parapet, novinky u broušených cihel Z důvodů eliminace tepelných mostů kolem rámů oken a dveří se parapety a ostění otvorů vyzdívají také pomocí cihel koncových a koncových polovičních s kapsou pro vložení izolantu, který přeruší tepelný most kolem rámů oken či zárubní dveří. Obr. 67: Ukládání koncových cihel do lože z tepelněizolační malty Koncové cihly mají při povrchu tvořícím ve zdivu líc ostění dva velké otvory. Tyto otvory jsou kryty obvodovými přepážkami, takže cihly mají zvenku hladký líc bez per a drážek. Přepážku lze po zabudování cihel odstranit opatrným vyklepnutím. Odstraňuje se však vždy pouze přepážka jednoho otvoru na každé koncové cihle podle toho, v jaké poloze je umístěn tepelný izolant mezi překlad v nadpraží a následně v místě budoucího rámu okna či dveří. V ostění se poloviční a celé koncové bloky vyzdívají střídavě po vrstvách nad sebe tak, aby kapsy vzniklé po jejich zazdění a následném vyklepnutí patřičných přepážek vytvořily svislou drážku

43 Obr. 68: Dokončený parapet a ostění, umístění tepelného izolantu v překladu V parapetu se koncové cihly kladou do lože z tepelně izolační malty pro zdění vedle sebe zabroušenými namalovanými plochami na sraz (obr. 69) tak, aby hladkou stranou s přepážkami byly shora, směrem k rámu okna, a po vyklepnutí přepážek kapsy plynule na sebe navazovaly. Zdění ostění a parapetu je nutné provádět pečlivě, pak je zaručen optimální výsledek. Obr. 69: Nanášení tenkovrstvé malty na styčnou spáru

44 Drážky ve zdivu ostění a parapetu vzniklé odstraněním patřičných přepážek u otvorů se vyplní pruhy extrudovaného polystyrenu tloušťky 40 mm a šířky 90 mm buď pouhým zamáčknutím (polystyren nesmí samovolně vypadávat z drážky) nebo vlepením na tmel. Teprve mezi takto zaizolované drážky se osadí okno. Obr. 70: Vyklepávání drážek ve zdivu a umístění extrudovaného polystyrenu Rám okna či dveří se pak umísťuje proti tepelnému izolantu mezi překlady a v drážkách ostění a parapetu tak, aby po celém obvodu překrýval izolant minimálně o 40 mm. Uchycení rámu výplně otvoru se provádí do cihelné části ostění běžně používanými plechovými příchytkami nebo tzv. turbošrouby skrze rám a polystyren až do cihly. Správným použitím kompletního cihlového systému, tzn. se všemi doplňkovými tvary cihel a s doporučenými konstrukčními detaily, se dosáhne výrazné eliminace tepelného mostu v místech napojení stěny na výplně otvorů

45 Novinky: Díky moderní době, která si žádá moderní přístupy a vysokým požadavkům na tepelně izolační vlastnosti materiálů, jsme neustále nuceni k inovaci. Hranice fyzikálních vlastností materiálů lze jen těžko posouvat a proto nová kvalita může vzniknout jen jejich kombinací. Firma Wienerberger uvedla v dubnu 2011 na trh novinku cihlu POROTHERM T. Jde o broušenou cihlu plněnou minerální vatou. Je zde spojen přírodní stavební materiál s osvědčenou izolační hmotou. Obr. 71: Cihla POROTHERM T Tato cihelná tvarovka při tloušťce 36,5 cm obsahuje ve svých dutinách izolaci o souhrnné tloušťce 24 cm. Zdivo není nutné dále dodatečně zateplovat, protože dosahuje velmi nízké tepelné vodivosti. Stěna o tloušťce 36,5 cm z cihel plněných vatou má srovnatelné tepelněizolační vlastnosti jako stěna z cihelných bloků o tloušťce 24 cm zateplená izolantem o tloušťce 18 cm. Cihla i přes svoji masivnost váží pouze 14,2 kg. Cihly svou konstrukcí přispívají ke zdravému bydlení, jsou zdraví prospěšné. Je to zejména proto, že jsou vyráběny z přírodních prvků - hlíny, vody, vzduchu a ohně. Minerální vata vzniká tepelným zpracováním přírodních hornin. Jde o ekologicky nezávadné stavební materiály pro opravdu zdravé

46 bydlení. Stěny z těchto cihel nenapadají plísně, řasy ani hmyz. Cihly dýchají a v budově vytvářejí optimální vnitřní mikroklima, což vede ke snížení různých potíží jako jsou onemocnění dýchacích cest, alergie, výskyt a množení roztočů a bakterií. Velmi dobré je také to, že tyto cihly přispívají k příjemnému letnímu klimatu v místnostech. To znamená, že chrání jak před chladem tak i před horkem, ale i před hlukem zvenčí. Zdění s těmito broušenými cihlami je shodné s technologickými postupy uvedenými v předchozích kapitolách. Používá se zdění na celoplošnou maltu na tenké spáry. Velkou pozornost je třeba i u těchto cihel věnovat založení první vrstvy cihel. Cihly se vyrábějí v sortimentu základní - celé a doplňkové půlené. Cihly je možné řezat a vytvářet v nich pomocí děrovačů a drážkovačů příslušné otvory. Jediné čemu je třeba věnovat zvýšenou pozornost je ochrana zdiva před deštěm a sněhem a to jak při skladování, zpracovávání, ale u i vyzděných konstrukcí

47 II. PRAKTICKÁ ČÁST hodina Zakládání zdiva V těchto hodinách praktického vyučování budou žáci pod vedení učitele odborného výcviku upevňovat a hlavně procvičovat znalosti získané v teoretickém vyučování o zakládání zdiva. Budou formou instruktáže vedeni k samostatnému provádění těchto činností: Příprava malty pro zakládání Založení zdiva Příprava na položení první vrstvy cihel do maltového lože Postup při nastavení přípravků vyrovnávací soupravy Nanášení zakládací malty Položení první vrstvy cihel Snížení tepelných ztrát první vrstvy zdiva Čištění a údržba pracovních pomůcek a nářadí Dodržování bezpečnosti práce Úklid pracoviště

48 hodina Zdění dalších vrstev zdění na tenkou spáru V těchto hodinách praktického vyučování budou žáci pod vedení učitele odborného výcviku upevňovat a hlavně procvičovat znalosti získané v teoretickém vyučování o zdění na tenkou spáru. Budou formou instruktáže vedeni k samostatnému provádění těchto činností: Příprava tenkovrstvé malty Nanášení malty pomocí nanášecího válce Zdění na tenkovvrstvou maltu nanášenou pomocí válce Nanášení malty namáčením cihel Zdění na tenkovrstvou maltu namáčením cihel Vazby rohů Kotvení příček Řešení detailů parapet, ostění, roh Čištění a údržba pracovních pomůcek a nářadí Dodržování bezpečnosti práce Úklid pracoviště

49 hodina Zdění dalších vrstev zdění na celoplošnou tenkou spáru V těchto hodinách praktického vyučování budou žáci pod vedení učitele odborného výcviku upevňovat a hlavně procvičovat znalosti získané v teoretickém vyučování o zdění na celoplošnou tenkou spáru. Budou formou instruktáže vedeni k samostatnému provádění těchto činností: Příprava tenkovrstvé celoplošné malty Nanášení malty pomocí nanášecího válce Zdění na celoplošnou tenkou spáru Vazby rohů Kotvení příček Řešení detailů parapet, ostění, roh Čištění a údržba pracovních pomůcek a nářadí Dodržování bezpečnosti práce Úklid pracoviště

50 hodina Zdění dalších vrstev zdění na pěnu Dryfix V těchto hodinách praktického vyučování budou žáci pod vedení učitele odborného výcviku upevňovat a hlavně procvičovat znalosti získané v teoretickém vyučování o zdění na pěnu Dryfix. Budou formou instruktáže vedeni k samostatnému provádění těchto činností: Příprava aplikační pistole Dávkování pěny Dryfix Zdění pomocí pěny Dryfix Vazby rohů Kotvení příček Řešení detailů parapet, ostění, roh Čištění a údržba pracovních pomůcek a nářadí Dodržování bezpečnosti práce Úklid pracoviště

51 III. DIDAKTICKÝ TEST 30. hodina - Didaktický test Zdění z broušených cihel V této vyučovací hodině budou u žáků prověřeny teoretické odborné znalosti zdění z broušených cihel. Znalosti budou prověřeny pomocí didaktického testu. Test a správné odpovědi viz. příloha. Test zahrnuje tyto otázky: 1) Jak se říkalo prvním cihlám, které se sušily na slunci? 2) Jaký rozměr má cihla plná pálená? Cihlu načrtni a okótuj. 3) Jakou výšku má broušená cihla: a) 239 mm b) 249 mm c) 238 mm 4) Kterou fází výrobního procesu se liší výroba běžných cihel od výroby cihel broušených? 5) Vyjmenujte pracovní pomůcky potřebné pro zdění z broušených cihel. (alespoň 8) 6) Jakými způsoby lze snížit tepelnou ztrátu první vrstvy broušených cihel? 7) Jaké způsoby zdění z broušených cihel můžeme využít od druhé vrstvy? 8) Jeden ze způsobů zdění druhé vrstvy broušených cihel si vyberte a popište? 9) Jakým způsobem lze napojit příčku a vnější stěnu při zdění z broušených cihel? 10) Jaké doplňkové cihly používáme při zdění rohů z broušených cihel? 11) Čím vyplňujeme drážky ve zdivu ostění a parapetu, které vznikají odstraněním patřičných přepážek u otvorů?

52 12) V jaké tloušťce nanášíme tenkovrstvou maltu: a) 1 cm b) 12 mm c) 1 mm 13) Z jakého bodu vycházíme při zakládání zdiva z broušených cihel: a) z nejnižšího místa b) je to jedno z jakého místa c) z nejvyššího místa 14) O jakou cihlu se jedná? a) broušená cihla plná b) broušená příčkovka c) broušená cihla plněná vatou 15) Tenkovrstvá malta je dodávána ve formě suché maltové směsi. Co to znamená? Za každou správnou odpověď je udělen jeden bod. U odpovědí s volbou varianty a, b nebo c je pouze jedna správná odpověď. Vyhodnocení testu je podle následující převodní tabulky: bodů.. 1 výborně prospěl bodů.. 2 chvalitebně...prospěl 9 7 bodů 3 dobře prospěl 6 4 bodů 4 dostatečně prospěl 3 0 bodů 5 nedostatečně neprospěl

53 Použitá literatura [1] Podklad pro provádění systému POROTHERM, firemní materiál Wienerberger [2] Postavte si dům, firemní materiál Wienerberger [3] Porotherm CB broušené cihly, firemní materiál Wienerberger [4] Porotherm Profi DRYFIX Systém nejrychlejší a nejúspornější technologie zdění, firemní materiál Wienerberger [5] Porotherm 36,5 T Profi podklad pro provádění cihel plněných minerální vatou, firemní materiál Wienerberger [6] HELUZ Technická příručka pro projektanty a stavitele, firemní materiál HELUZ [7] HELUZ Nové technologie zdění, firemní materiál HELUZ [8] CEMIX Zdění z broušených cihel, firemní materiál CEMIX [9] TONDACH Zdicí materiály Keratherm, firemní materiál TONDACH Internetové zdroje [10] [11] [12] [13] [14] [15] [16] [17]

54 Zdroje obrázků Onstructing0002jpg.JPG

55 malta-5mpa/ Přílohy Příloha č. 1 Správné odpovědi didaktického testu Příloha č. 2 Didaktický test Příloha č. 3 Certifikát Zdění z broušených cihel

56 Příloha č. 1 Správné odpovědi didaktického testu Didaktický test - ZDĚNÍ Z BROUŠENÝCH CIHEL 1) Jak se říkalo prvním cihlám, které se sušily na slunci? Vepřovice 2) Jaký rozměr má cihla plná pálená? Cihlu načrtni a okótuj. 65x140x290 3) Jakou výšku má broušená cihla: a) 239 mm b) 249 mm c) 238 mm 4) Kterou fází výrobního procesu se liší výroba běžných cihel od výroby cihel broušených? Broušením 5) Vyjmenujte pracovní pomůcky potřebné pro zdění z broušených cihel. (alespoň 8) Vyrovnávací souprava (dva výškově nastavitelné přípravky s vodováhou) Nivelační přístroj a nivelační lať nebo jiný vhodný přístroj pro nivelaci Dlouhá lať s vodováhou Nádoba na namáčení cihel Nanášecí válec (jiný je pro tenkou spáru a jiný je pro celoplošnou tenkou spáru) Aplikační pistole Vrtulové míchadlo Ruční, elektrická nebo kotoučová pila Kbelík, zednická lžíce a gumová palička Maltovací truhlík (pro vysypání cihel perlitem nebo polystyrenem) Další pomůcky (elektrická drážkovačka a kruhový děrovač)

57 Kotva z nerezové oceli (plochá stěnová kotva pro napojování stěn a příček) 6) Jakými způsoby lze snížit tepelnou ztrátu první vrstvy broušených cihel? Vysypáním první vrstvy perlitem nebo polystyrenem 7) Jaké způsoby zdění z broušených cihel můžeme využít od druhé vrstvy? Zdění na tenkou spáru, zdění na celoplošnou tenkou spáru, zdění pomocí pěny DRYfix 8) Jeden ze způsobů zdění druhé vrstvy broušených cihel si vyberte a popište? Způsoby zdění viz. strana ) Jakým způsobem lze napojit příčku a vnější stěnu při zdění z broušených cihel? Pomocí ploché stěnové nerezové kotvy 10) Jaké doplňkové cihly používáme při zdění rohů z broušených cihel? Cihla koncová, koncová poloviční, rohová 11) Čím vyplňujeme drážky ve zdivu ostění a parapetu, které vznikají odstraněním patřičných přepážek u otvorů? Extrudovaným polystyrenem 12) V jaké tloušťce nanášíme tenkovrstvou maltu: a) 1 cm b) 12 mm c) 1 mm 13) Z jakého bodu vycházíme při zakládání zdiva z broušených cihel: a) z nejnižšího místa b) je to jedno z jakého místa c) z nejvyššího místa

58 14) O jakou cihlu se jedná? a) broušená cihla plná b) broušená příčkovka c) broušená cihla plněná vatou 15) Tenkovrstvá malta je dodávána ve formě suché maltové směsi. Co to znamená? Smícháme pouze v potřebném množství s vodou a je připravená

59 Příloha č. 2 Didaktický test - ZDĚNÍ Z BROUŠENÝCH CIHEL 1) Jak se říkalo prvním cihlám, které se sušily na slunci? 2) Jaký rozměr má cihla plná pálená? Cihlu načrtni a okótuj. 3) Jakou výšku má broušená cihla: a) 239 mm b) 249 mm c) 238 mm 4) Kterou fází výrobního procesu se liší výroba běžných cihel od výroby cihel broušených? 5) Vyjmenujte pracovní pomůcky potřebné pro zdění z broušených cihel. (alespoň 8)

60 6) Jakými způsoby lze snížit tepelnou ztrátu první vrstvy broušených cihel? 7) Jaké způsoby zdění z broušených cihel můžeme využít od druhé vrstvy? 8) Jeden ze způsobů zdění druhé vrstvy broušených cihel si vyberte a popište?

61 9) Jakým způsobem lze napojit příčku a vnější stěnu při zdění z broušených cihel? 10) Jaké doplňkové cihly používáme při zdění rohů z broušených cihel? 11) Čím vyplňujeme drážky ve zdivu ostění a parapetu, které vznikají odstraněním patřičných přepážek u otvorů? 12) V jaké tloušťce nanášíme tenkovrstvou maltu: a) 1 cm b) 12 mm c) 1 mm 13) Z jakého bodu vycházíme při zakládání zdiva z broušených cihel: a) z nejnižšího místa b) je to jedno z jakého místa c) z nejvyššího místa

62 14) O jakou cihlu se jedná? a) broušená cihla plná b) broušená příčkovka c) broušená cihla plněná vatou 15) Tenkovrstvá malta je dodávána ve formě suché maltové směsi. Co to znamená?

63 Příloha č. 3 Na Červeném Hrádku 766 CERTIFIKÁT ZDĚNÍ Z BROUŠENÝCH CIHEL Osvědčení potvrzuje, že. narozen úspěšně absolvoval kurz zdění z broušených cihel V Sedlčanech dne.. Podpis... Pořadové číslo certifikátu
