Obsah šablony SPŠ na Proseku šablona-spš na Proseku.dwt

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "Obsah šablony SPŠ na Proseku šablona-spš na Proseku.dwt"

Transkript

1 Obsah šablony SPŠ na Proseku šablona-spš na Proseku.dwt Lukáš Procházka 2008

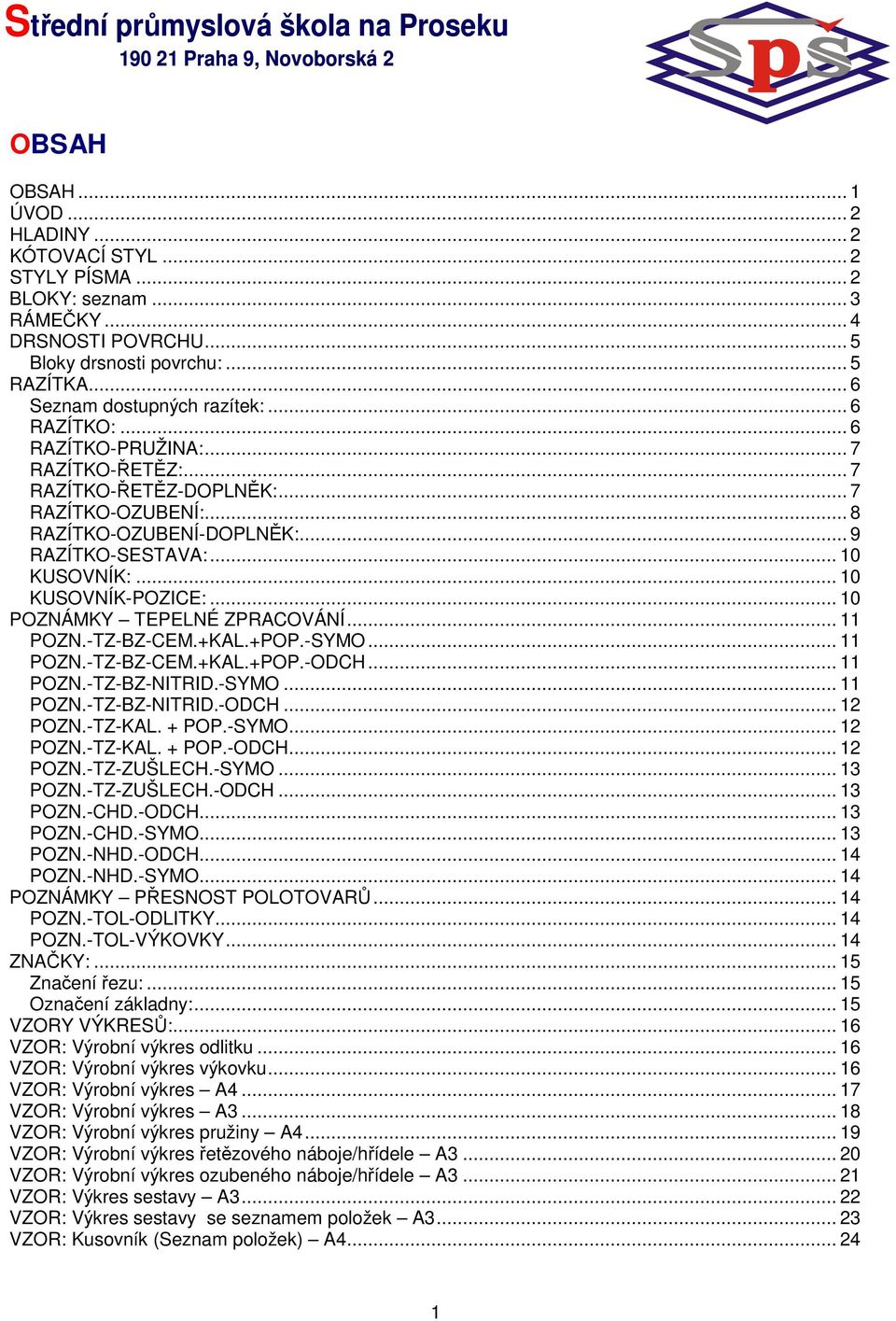

2 OBSAH OBSAH... 1 ÚVOD... 2 HLADINY... 2 KÓTOVACÍ STYL... 2 STYLY PÍSMA... 2 BLOKY: seznam... 3 RÁMEČKY... 4 DRSNOSTI POVRCHU... 5 Bloky drsnosti povrchu:... 5 RAZÍTKA... 6 Seznam dostupných razítek:... 6 RAZÍTKO:... 6 RAZÍTKO-PRUŽINA:... 7 RAZÍTKO-ŘETĚZ:... 7 RAZÍTKO-ŘETĚZ-DOPLNĚK:... 7 RAZÍTKO-OZUBENÍ:... 8 RAZÍTKO-OZUBENÍ-DOPLNĚK:... 9 RAZÍTKO-SESTAVA: KUSOVNÍK: KUSOVNÍK-POZICE: POZNÁMKY TEPELNÉ ZPRACOVÁNÍ POZN.-TZ-BZ-CEM.+KAL.+POP.-SYMO POZN.-TZ-BZ-CEM.+KAL.+POP.-ODCH POZN.-TZ-BZ-NITRID.-SYMO POZN.-TZ-BZ-NITRID.-ODCH POZN.-TZ-KAL. + POP.-SYMO POZN.-TZ-KAL. + POP.-ODCH POZN.-TZ-ZUŠLECH.-SYMO POZN.-TZ-ZUŠLECH.-ODCH POZN.-CHD.-ODCH POZN.-CHD.-SYMO POZN.-NHD.-ODCH POZN.-NHD.-SYMO POZNÁMKY PŘESNOST POLOTOVARŮ POZN.-TOL-ODLITKY POZN.-TOL-VÝKOVKY ZNAČKY: Značení řezu: Označení základny: VZORY VÝKRESŮ: VZOR: Výrobní výkres odlitku VZOR: Výrobní výkres výkovku VZOR: Výrobní výkres A VZOR: Výrobní výkres A VZOR: Výrobní výkres pružiny A VZOR: Výrobní výkres řetězového náboje/hřídele A VZOR: Výrobní výkres ozubeného náboje/hřídele A VZOR: Výkres sestavy A VZOR: Výkres sestavy se seznamem položek A VZOR: Kusovník (Seznam položek) A

3 ÚVOD Šablona je ke stažení na internetových stránkách školy v záložce studium/ soubory ke stažení/ šablona SPŠ na proseku (.dwt nebo jako výkres.dwg). Dále je ke stažení na síťovém disku výuka/výpočetní technika/autocad/šablona-spš na Proseku.dwt, nebo jako výkres dwg na výuka/výpočetní technika/autocad/šablona-spš na Proseku.dwg HLADINY Šablona obsahuje přednastavené hladiny (barva, typ čáry, tloušťka čáry): Dělení podle barev: Červená - obrysové a tlusté čáry Sv. modrá - funkční části výkresu, čáry popisující výkres (kóty, šrafy) Bílá - tenké čáry vztahující se k výkresu Název Barva Typ čáry Tloušťka čáry ATRIBUTY Sv. modrá Continuous 0,35 KÓTY Sv. modrá Continuous 0,35 NEVID.HRANY Bílá Hidden 0,35 OBRYSY červená Continuous 0,70 OSY Bílá Dashdot 0,35 ŠRAFY Sv. modrá Continuous 0,35 TENKÁ Bílá Continuous 0,35 TEXT Bílá Continuous 0,35 KÓTOVACÍ STYL (10-1) SPS NA PROSEKU - MĚŘÍTKO 10:1 (5-1) SPS NA PROSEKU - MĚŘÍTKO 5:1 (2-1) SPS NA PROSEKU - MĚŘÍTKO 2:1 (1-1) SPS NA PROSEKU - MĚŘÍTKO 1:1 (1-2) SPS NA PROSEKU - MĚŘÍTKO 1:2 (1-5) SPS NA PROSEKU - MĚŘÍTKO 1:5 (1-10) SPS NA PROSEKU - MĚŘÍTKO 1:10 (SEST) SPS NA PROSEKU - u rychlého odkazu tečka pro pozice, text nastaven s ohledem na pozice na velikost: 7, barva: čevená přesah vynášecí čáry za hl. kótovací čárou = 1mm odsazení textu od hl. kótovací čáry = 1mm šipky = uživatelská šipka ( malá tečka u (ŠEST) SPS NA PROSEKU ) barva textu = bílá styl. písma = (3.5) SPS NA PROSEKU faktor měřítka = dle měřítka uvedeném v názvu stylu STYLY PÍSMA (výška písma) SPS NA PROSEKU Typ písma: Romans Výšky písma: 2.5, 3.5, 5, 7, 10 Faktor šířky písma: 0,5 2

4 (GREEKS) SPS NA PROSEKU Typ písma: Greeks Výška písma: 2 Faktor šířky: 1,2 (RMD) SPS NA PROSEKU Typ písma: Romand Výška písma: nenastavena Faktor šířky: 1 (ROMANS) SPS NA PROSEKU Typ písma: Romans Výška písma: nenastavena Faktor šířky: 1 BLOKY: seznam Název bloku: A0 A1 A2 A3 A4 DRS.POVRCHU-PŮVODNÍ DRS.POVRCHU-RA-16%-NEOBROB. DRS.POVRCHU-RA-16%-OBROB. DRS.POVRCHU-RA-MAX-NEOBROB. DRS.POVRCHU-RA-MAX-OBROB. DRS.POVRCHU-RZ-16%-NEOBROB. DRS.POVRCHU-RZ-16%-OBROB. DRS.POVRCHU-RZ-MAX-NEOBROB. DRS.POVRCHU-RZ-MAX-OBROB. GENAXEH KUSOVNÍK KUSOVNÍK-POZICE RAZÍTKO RAZÍTKO-OZUBENÍ RAZÍTKO-PRUŽINY RAZÍTKO-ŘETĚZ RAZÍTKO-SESTAVA POZN.-TZ-BZ-CEMENT. + KAL.-ODCH POZN.-TZ-BZ-CEMENT. + KAL.-SYMO POZN.-TZ-BZ-NITRID.-ODCH POZN.-TZ-BZ-NITRID.-SYMO POZN.-TZ-KAL. + POP.-ODCH POZN.-TZ-KAL. + POP.-SYMO POZN.-TZ-ZUŠLECH.-ODCH POZN.-TZ-ZUŠLECH.-SYMO POZN.-TOL-ODLITKY POZN.-TOL-VÝKOVKY ZN. OZN. ŘEZU ZN. ZÁKLADNA 3

5 RÁMEČKY Bloky A0 - A4 : Blok A0: rámeček pro formát výkresu A0 A0-1189x841 mm Blok A1: rámeček pro formát výkresu A1 A1-841x594 mm Blok A2: rámeček pro formát výkresu A2 A2-594x420 mm Blok A3: rámeček pro formát výkresu A3 A3-420x297 mm Blok A4: rámeček pro formát výkresu A4 A4-297x210 mm Vkládací bod: dolní levý 4

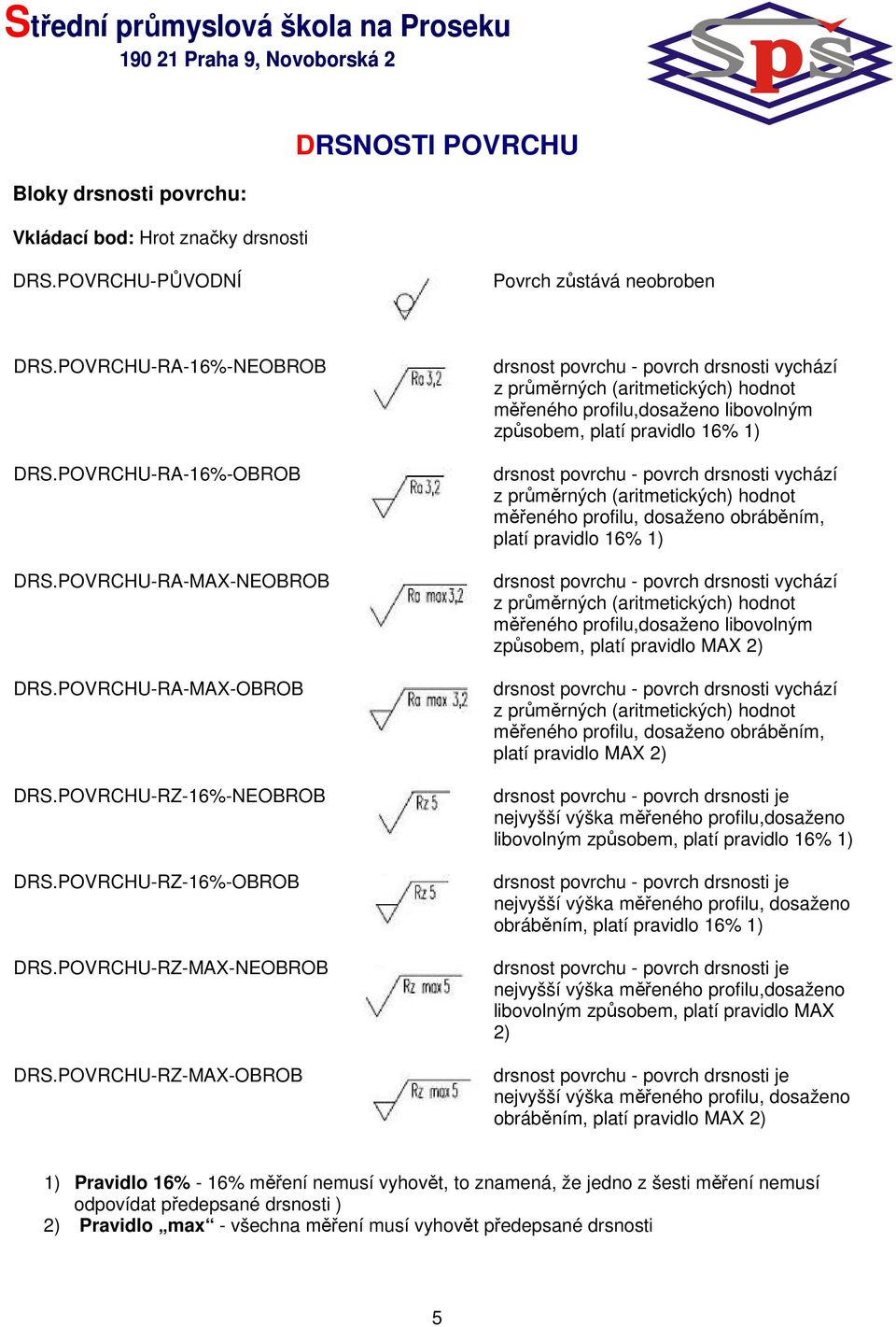

6 Bloky drsnosti povrchu: Vkládací bod: Hrot značky drsnosti DRSNOSTI POVRCHU DRS.POVRCHU-PŮVODNÍ Povrch zůstává neobroben DRS.POVRCHU-RA-16%-NEOBROB DRS.POVRCHU-RA-16%-OBROB DRS.POVRCHU-RA-MAX-NEOBROB DRS.POVRCHU-RA-MAX-OBROB DRS.POVRCHU-RZ-16%-NEOBROB DRS.POVRCHU-RZ-16%-OBROB DRS.POVRCHU-RZ-MAX-NEOBROB DRS.POVRCHU-RZ-MAX-OBROB drsnost povrchu - povrch drsnosti vychází z průměrných (aritmetických) hodnot měřeného profilu,dosaženo libovolným způsobem, platí pravidlo 16% 1) drsnost povrchu - povrch drsnosti vychází z průměrných (aritmetických) hodnot měřeného profilu, dosaženo obráběním, platí pravidlo 16% 1) drsnost povrchu - povrch drsnosti vychází z průměrných (aritmetických) hodnot měřeného profilu,dosaženo libovolným způsobem, platí pravidlo MAX 2) drsnost povrchu - povrch drsnosti vychází z průměrných (aritmetických) hodnot měřeného profilu, dosaženo obráběním, platí pravidlo MAX 2) drsnost povrchu - povrch drsnosti je nejvyšší výška měřeného profilu,dosaženo libovolným způsobem, platí pravidlo 16% 1) drsnost povrchu - povrch drsnosti je nejvyšší výška měřeného profilu, dosaženo obráběním, platí pravidlo 16% 1) drsnost povrchu - povrch drsnosti je nejvyšší výška měřeného profilu,dosaženo libovolným způsobem, platí pravidlo MAX 2) drsnost povrchu - povrch drsnosti je nejvyšší výška měřeného profilu, dosaženo obráběním, platí pravidlo MAX 2) 1) Pravidlo 16% - 16% měření nemusí vyhovět, to znamená, že jedno z šesti měření nemusí odpovídat předepsané drsnosti ) 2) Pravidlo max - všechna měření musí vyhovět předepsané drsnosti 5

7 RAZÍTKO: Rohové razítko na výrobní výkres RAZÍTKO-PRUŽINA RAZÍTKO-ŘETĚZ RAZÍTKO-OZUBENÍ RAZÍTKO-SESTAVA KUSOVNÍK KUSOVNÍK-POZICE RAZÍTKA Seznam dostupných razítek: Vkládací bod: Pravý dolní roh RAZÍTKO: Rohové razítko na výrobní výkres Název výkresu Číslo výkresu Kdo kreslil Datum Třída Počet listů Číslo listu Číslo sestavy Číslo kusovníku Měřítko ( přednastaveno: 1:1 ) Materiál výchozí Materiál konečný Rozměr a polotovar Třída odpadu Hmotnost v kg Všeobecné tolerance ISO 2768 ( přednastaveno: Mk ) Tolerování dle ISO 8015 ( přednastaveno: Ne ) 6

8 RAZÍTKO-PRUŽINA: Vkládací bod: Horní pravý roh Počet činných závitů Celkový počet závitů Smysl vynutí Tvrdost Úprava povrchu Průměr kontrolního trnu Průměr kontrolního pouzdra Rozvinutá délka pružiny Vkládací bod: Horní pravý roh Typ řetězu Norma řetězu Počet zubů Norma profilu zubů (přednastaveno: ČSN ) Hodnota posunutí Průměr roztečné kružnice Průměr patní kružnice Poloměr dna zubní mezery Poloměr přechodové kružnice Zaoblení zubu Úhel boku zubu RAZÍTKO-ŘETĚZ: RAZÍTKO-ŘETĚZ-DOPLNĚK: - toto není samostatný blok, jde o doplnění bloku RAZÍTKO-ŘETĚZ, v případě kdy je součástí vícenásobné řetězové kolo Vkládací bod: Horní pravý roh Typ řetězu Norma řetězu Počet zubů Norma profilu zubů (přednastaveno: ČSN ) Hodnota posunutí Průměr roztečné kružnice Průměr patní kružnice Poloměr dna zubní mezery Poloměr přechodové kružnice Zaoblení zubu Úhel boku zubu 7

9 Vkládací bod: Horní pravý roh RAZÍTKO-OZUBENÍ: Ozubené kolo (čelní, kuželové, ) Zuby (přímé, šikmé, šípové, ) Typ šneku Ozubení (korigované, ) Modul (normálový) Počet zubů Norma pro základní profil (přednastaveno: ČSN ) Úhel profilu ( α = 15, 20 ) 1. ozubená kola stiskněte ENTER = text úhel stupání boční křivky zubu 2. šneková ozubená kola a šneky vypište text úhel stoupání šroubovice 1. v případě ozubených kol pište b = β 2. v případě šnekových kol pište g = γ Úhel sklonu boční křivky / Úhel stoupání šroubovice ( β =, 8, 10, 12, 15, 18, ) Smysl stoupání (pravý, levý) Jednotkové posunutí ( x ) Posunutí základního provfilu ( x.m ) Ednotková změna tloušťky zubu Úhel roztečného kužele Stupeň přesnosti a norma Jemnovitý rozměr přes zuby Horní mezní úchylka jm. rozměru přes zuby Dolní mezní úchylka jm. rozměru přes zuby Počet měřených zubů Hodnota čelního modulu Počet zubů hřebenu, segmentu Rozměr základní kružnice Rozměr roztečné kružnice Rozměr patní kružnice Úhel sklonu boční křivky zubu v základním válci Součinitel průměru šneku Délka površky roztečného kužele Úhel patního kužele Stoupání zavitu šneku Číslo výkresu spolu zabírajícího kola Počet zubů spolu zabírajícího kola Modul spoluzabírajícího kola Vzdálenost os spolu zabírajících kol Tolerance vzdálenosti os spoluzabírajích kol Úhel mezi osami 1. Ozubená kola čelní, kuželová, - úhel sklonu boční křivky zubu β 2. Šneková ozubená kola a šneky - úhel stoupání šroubovice γ 8

10 RAZÍTKO-OZUBENÍ-DOPLNĚK: - toto není samostatný blok, jde o doplnění bloku RAZÍTKO-OZUBENÍ, v případě kdy je součástí vícenásobné ozubené kolo Vkládací bod: Horní pravý roh Ozubené kolo (čelní, kuželové, ) Zuby (přímé, šikmé, šípové, ) Typ šneku Ozubení (korigované, ) Modul (normálový) Počet zubů Norma pro základní profil (přednastaveno: ČSN ) Úhel profilu ( α = 15, 20 ) Úhel sklonu boční křivky / Úhel stoupání šroubovice ( β =, 8, 10, 12, 15, 18, ) Smysl stoupání (pravý, levý) Jednotkové posunutí ( x ) Posunutí základního provfilu ( x.m ) Ednotková změna tloušťky zubu Úhel roztečného kužele Stupeň přesnosti a norma Jemnovitý rozměr přes zuby Horní mezní úchylka jm. rozměru přes zuby Dolní mezní úchylka jm. rozměru přes zuby Počet měřených zubů Hodnota čelního modulu Počet zubů hřebenu, segmentu Rozměr základní kružnice Rozměr roztečné kružnice Rozměr patní kružnice Úhel sklonu boční křivky zubu v základním válci Součinitel průměru šneku Délka površky roztečného kužele Úhel patního kužele Stoupání zavitu šneku Číslo výkresu spolu zabírajícího kola Počet zubů spolu zabírajícího kola Modul spoluzabírajícího kola Vzdálenost os spolu zabírajících kol Tolerance vzdálenosti os spoluzabírajích kol Úhel mezi osami Příklad: 9

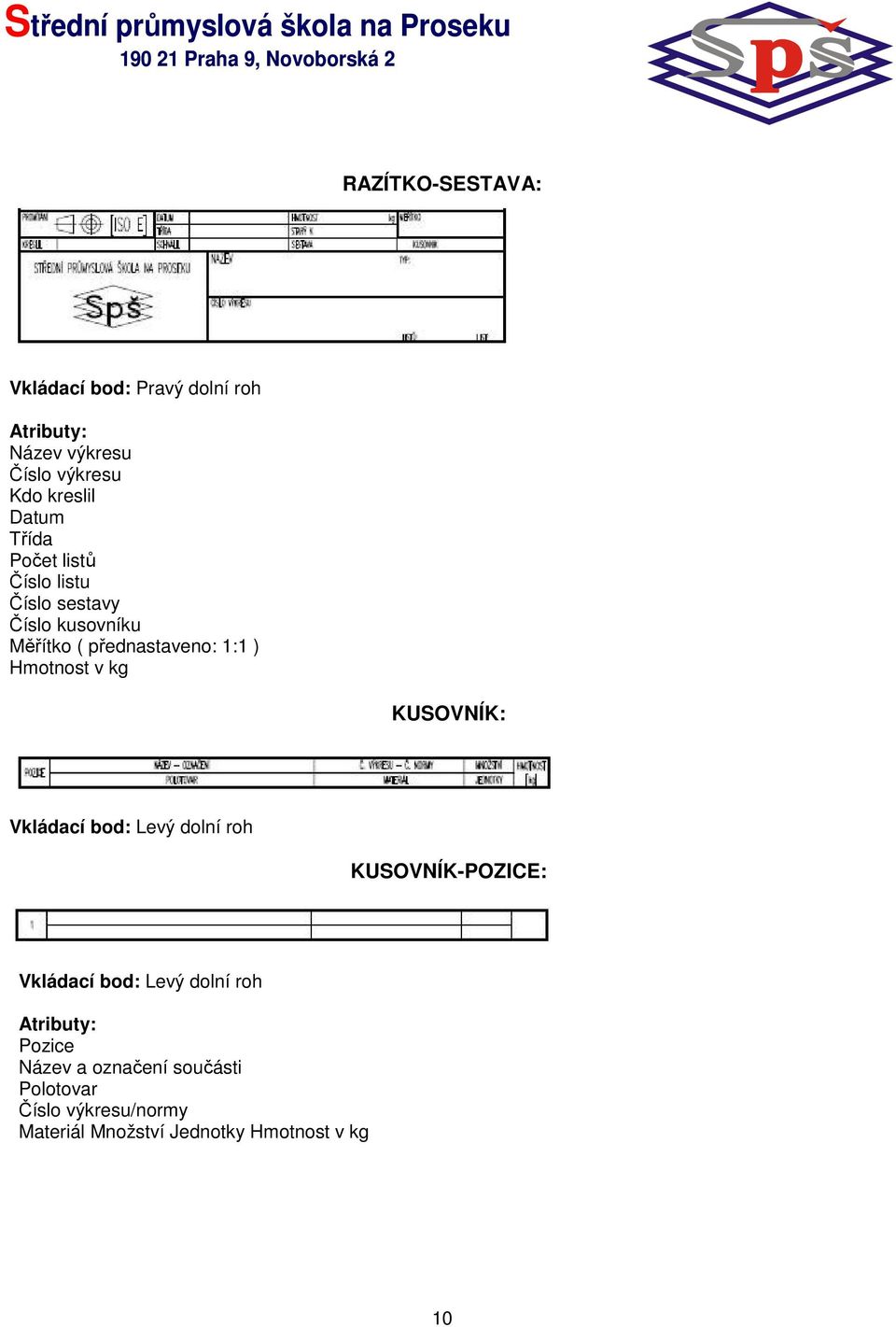

11 RAZÍTKO-SESTAVA: Vkládací bod: Pravý dolní roh Název výkresu Číslo výkresu Kdo kreslil Datum Třída Počet listů Číslo listu Číslo sestavy Číslo kusovníku Měřítko ( přednastaveno: 1:1 ) Hmotnost v kg KUSOVNÍK: Vkládací bod: Levý dolní roh KUSOVNÍK-POZICE: Vkládací bod: Levý dolní roh Pozice Název a označení součásti Polotovar Číslo výkresu/normy Materiál Množství Jednotky Hmotnost v kg 10

12 Vkládací bod: Dolní levý POZNÁMKY TEPELNÉ ZPRACOVÁNÍ POZN.-TZ-BZ-CEM.+KAL.+POP.-SYMO (TZ) Tepelné zpracování - (BZ) boky zubů - (CEM.+KAL.+POP.) cementovány, kaleny a popuštěny - (SYMO) symetrické Hodnota tvrdosti / meze pevnosti Dolní a horní odchylka tvrdosti / meze pevnosti Rm Mpa-Mez pevnosti v kluzu, Tvrdost dle Brinella-HB, Rockwella-HRC, Vickerse-HV. POZN.-TZ-BZ-CEM.+KAL.+POP.-ODCH (TZ) Tepelné zpracování - (BZ) boky zubů - (CEM.+KAL.+POP.) cementovány, kaleny a popuštěny - (ODCH) odchylky Hodnota tvrdosti / meze pevnosti Znaménko dolní odchylky Znaménko horní odchylky Dolní odchylka tvrdosti / meze pevnosti Horní odchylka tvrdosti / meze pevnosti Rm Mpa-Mez pevnosti v kluzu, Tvrdost dle Brinella-HB, Rockwella-HRC, Vickerse-HV. POZN.-TZ-BZ-NITRID.-SYMO (TZ) Tepelné zpracování - (BZ) boky zubů - (NITRID.) nitridovány - (SYMO) symetrické Hodnota tvrdosti / meze pevnosti Dolní a horní odchylka tvrdosti / meze pevnosti Rm Mpa-Mez pevnosti v kluzu, Tvrdost dle Brinella-HB, Rockwella-HRC, Vickerse-HV. 11

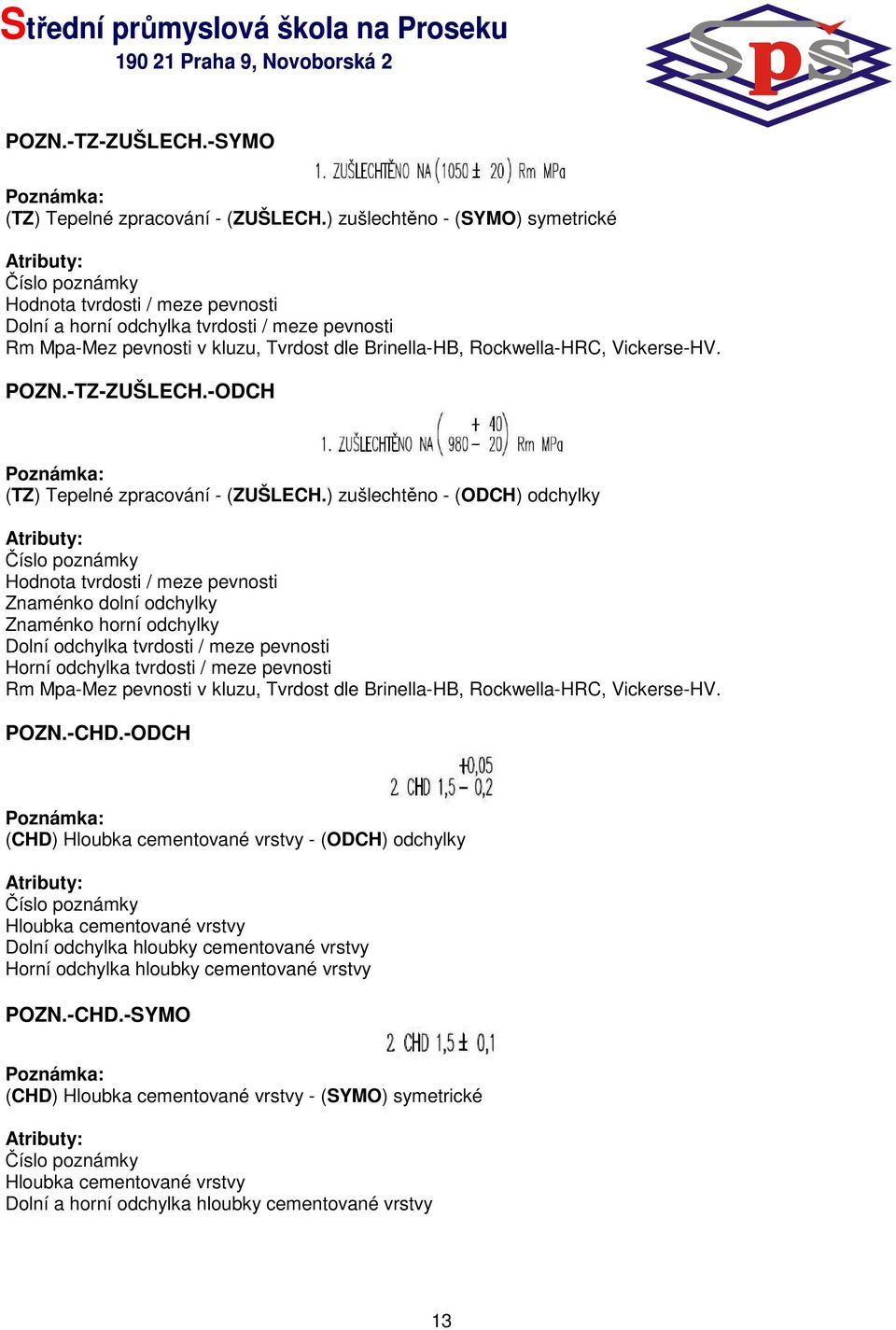

13 POZN.-TZ-BZ-NITRID.-ODCH (TZ) Tepelné zpracování - (BZ) boky zubů - (NITRID.) nitridovány - (ODCH) odchylky Hodnota tvrdosti / meze pevnosti Znaménko dolní odchylky Znaménko horní odchylky Dolní odchylka tvrdosti / meze pevnosti Horní odchylka tvrdosti / meze pevnosti Rm Mpa-Mez pevnosti v kluzu, Tvrdost dle Brinella-HB, Rockwella-HRC, Vickerse-HV. POZN.-TZ-KAL. + POP.-SYMO (TZ) Tepelné zpracování - (KAL. + POP.) kaleno a popuštěno - (SYMO) symetrické Hodnota tvrdosti / meze pevnosti Dolní a horní odchylka tvrdosti / meze pevnosti Rm Mpa-Mez pevnosti v kluzu, Tvrdost dle Brinella-HB, Rockwella-HRC, Vickerse-HV. POZN.-TZ-KAL. + POP.-ODCH (TZ) Tepelné zpracování - (KAL. + POP.) kaleno a popuštěno - (ODCH) odchylky Hodnota tvrdosti / meze pevnosti Znaménko dolní odchylky Znaménko horní odchylky Dolní odchylka tvrdosti / meze pevnosti Horní odchylka tvrdosti / meze pevnosti Rm Mpa-Mez pevnosti v kluzu, Tvrdost dle Brinella-HB, Rockwella-HRC, Vickerse-HV. 12

14 POZN.-TZ-ZUŠLECH.-SYMO (TZ) Tepelné zpracování - (ZUŠLECH.) zušlechtěno - (SYMO) symetrické Hodnota tvrdosti / meze pevnosti Dolní a horní odchylka tvrdosti / meze pevnosti Rm Mpa-Mez pevnosti v kluzu, Tvrdost dle Brinella-HB, Rockwella-HRC, Vickerse-HV. POZN.-TZ-ZUŠLECH.-ODCH (TZ) Tepelné zpracování - (ZUŠLECH.) zušlechtěno - (ODCH) odchylky Hodnota tvrdosti / meze pevnosti Znaménko dolní odchylky Znaménko horní odchylky Dolní odchylka tvrdosti / meze pevnosti Horní odchylka tvrdosti / meze pevnosti Rm Mpa-Mez pevnosti v kluzu, Tvrdost dle Brinella-HB, Rockwella-HRC, Vickerse-HV. POZN.-CHD.-ODCH (CHD) Hloubka cementované vrstvy - (ODCH) odchylky Hloubka cementované vrstvy Dolní odchylka hloubky cementované vrstvy Horní odchylka hloubky cementované vrstvy POZN.-CHD.-SYMO (CHD) Hloubka cementované vrstvy - (SYMO) symetrické Hloubka cementované vrstvy Dolní a horní odchylka hloubky cementované vrstvy 13

15 POZN.-NHD.-ODCH (NHD) Hloubka nitridované vrstvy - (ODCH) odchylky Hloubka nitridované vrstvy Dolní odchylka hloubky nitridované vrstvy Horní odchylka hloubky nitridované vrstvy POZN.-NHD.-SYMO (NHD) Hloubka nitridované vrstvy - (SYMO) symetrické Hloubka nitridované vrstvy Dolní a horní odchylka hloubky nitridované vrstvy POZNÁMKY PŘESNOST POLOTOVARŮ POZN.-TOL-ODLITKY (TOL) Tolerance - (ODLITKY) odlitků Stupeň přesnosti (1-16) Úroveň přídavku na obrábění Úroveň přídavku na obrábění (A, B, H, K, L) POZN.-TOL-VÝKOVKY (TOL) Tolerance - (VÝKOVKŮ) odlitků Doplňkové číslo normy (, 5, 6, ) Úrověň přesnosti (, obvyklá, ) 14

16 ZNAČKY: Obě značky je možné zrcadlit a otočit do všech potřebných poloh Značení řezu: Vkládací bod: horní konec čáry Označení základny: Značka označení základny Značka základny v menu kóty (tolerance) Vkládací bod: střed základny trojúhelníku 15

17 VZORY VÝKRESŮ: VZOR: Výrobní výkres odlitku Pouze Razítko, poznámky a drsnosti VZOR: Výrobní výkres výkovku Pouze Razítko, poznámky a drsnosti VZOR: Výrobní výkres A4 VZOR: Výrobní výkres A3 VZOR: Výrobní výkres pružiny A4 VZOR: Výrobní výkres řetězového náboje/hřídele A3 VZOR: Výrobní výkres ozubeného náboje/hřídele A3 VZOR: Výkres sestavy A3 VZOR: Výkres sestavy se seznamem položek A3 VZOR: Kusovník (Seznam položek) A4 VZOR: Výrobní výkres odlitku Přesnost Odlitku: dle ISO 8062 VZOR: Výrobní výkres výkovku Přesnost výkovku: dle ČSN Norma ISO se připravuje 16

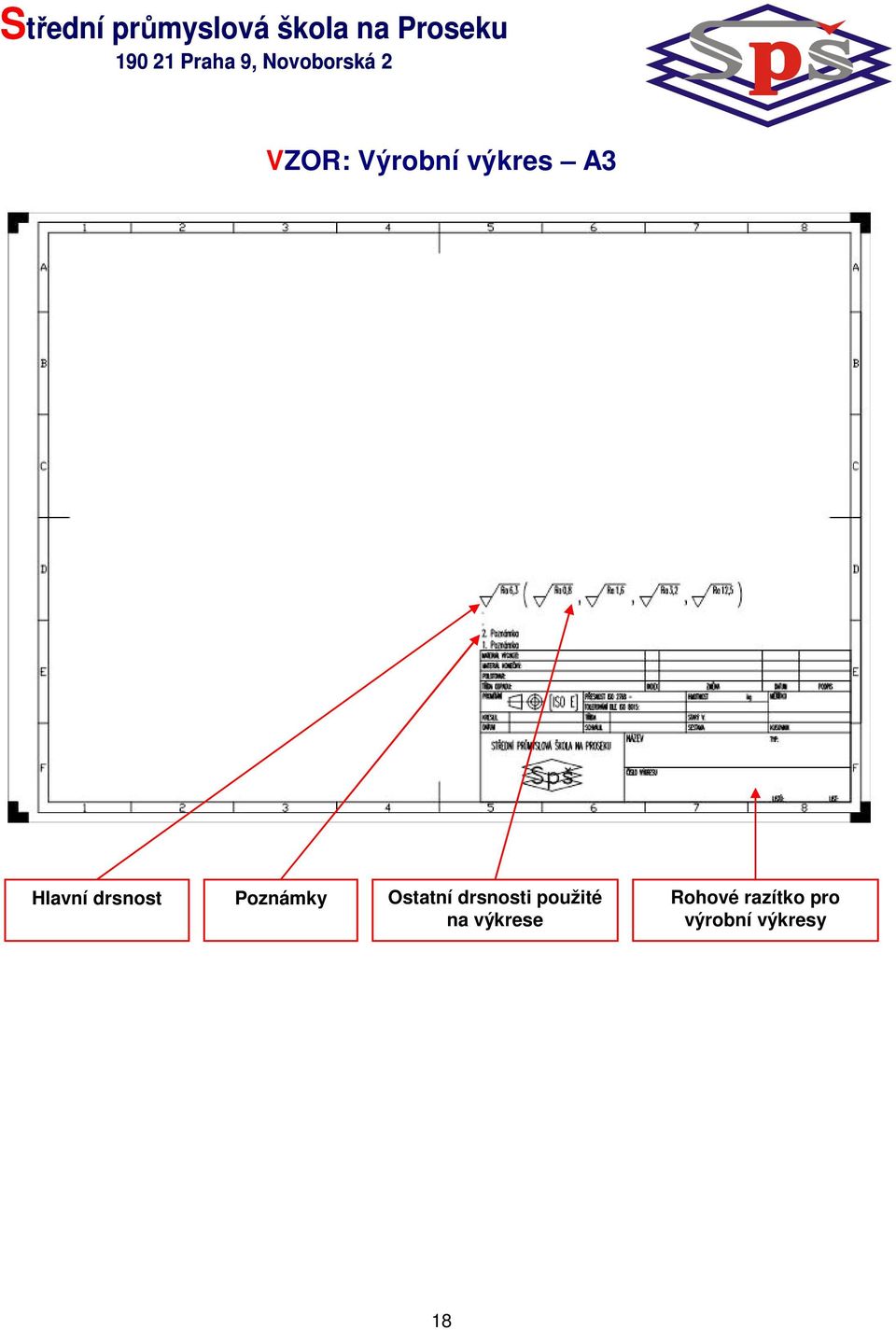

18 VZOR: Výrobní výkres A4 Ostatní drsnosti použité na výkrese Hlavní drsnost Poznámky Rohové razítko pro výrobní výkresy 17

19 VZOR: Výrobní výkres A3 Hlavní drsnost Poznámky Ostatní drsnosti použité na výkrese Rohové razítko pro výrobní výkresy 18

20 VZOR: Výrobní výkres pružiny A4 Razítko pro pružiny Ostatní drsnosti použité na výkrese Hlavní drsnost Poznámky Rohové razítko pro výrobní výkresy 19

21 VZOR: Výrobní výkres řetězového náboje/hřídele A3 Razítko pro řetězová kola Hlavní drsnost Poznámky Ostatní drsnosti použité na výkrese Rohové razítko pro výrobní výkresy 20

22 VZOR: Výrobní výkres ozubeného náboje/hřídele A3 Razítko pro ozubená kola Hlavní drsnost Poznámky Ostatní drsnosti použité na výkrese Rohové razítko pro výrobní výkresy 21

23 VZOR: Výkres sestavy A3 Pozice Rohové razítko pro výkresy sestavení V případě, že se na výkrese sestavení nenachází seznam položek, musí být přiložen na samostatném listu papíru (kusovník). V případě, že jsou součásti na výkrese sestavení zakótovány, jedná se tzv. kótované sestavení. Téměř vždy jsou na výkrese sestavení zakótovány maximální a připojovací rozměry. 22

24 VZOR: Výkres sestavy se seznamem položek A3 Pozice Pozice seznamu položek Seznam položek Rohové razítko pro výkresy sestavení Seznam položek nacházející se přímo na výkrese sestavení (rozpiska) se řadí od zdola nahoru. V případě, že jsou součásti na výkrese sestavení zakótovány, jedná se tzv. kótované sestavení. Téměř vždy jsou na výkrese sestavení zakótovány maximální a připojovací rozměry. 23

25 VZOR: Kusovník (Seznam položek) A4 Seznam položek Pozice seznamu položek Rohové razítko pro výkresy sestavení Seznam položek nacházející se na samostatném listu papíru se nazývá kusovník a je řazen od shora dolu. 24
