Riziko DEHN + SÖHNE / protected by ISO DEHNsupport Riziko. Riziko - pojistit. Nechráněna stavba. Chráněna stavba

Rozměr: px
Začít zobrazení ze stránky:

Download "Riziko. 2008 DEHN + SÖHNE / protected by ISO 16016 DEHNsupport Riziko. Riziko - pojistit. Nechráněna stavba. Chráněna stavba"

Transkript

1

2

3

4 Stanovení rizika Riziko DEHNsupport Riziko / S6208_a Přípustné riziko R T Stanovení celkového rizika Riziko Riziko - pojistit Nechráněna stavba Riziko - zvládnutí ochrannými opatřeními Zbylé riziko Chráněna stavba Celkové riziko stavby přípustné riziko R T DEHNsupport Riziko / S5761 Podklady ČSN EN

5 Vyhodnocení rizika pro stavby Příčina poškození Typy ztrát Typy škod DEHNsupport Riziko / S6209 Příčiny poškození ČSN E : Bleskový proud je hlavní zdroj škody. Rozlišují se v závislosti na úderu blesku následné příčiny poškození: Příčiny poškození S1: úder blesku do stavby; S2: úder blesku v blízkosti stavby; S3: úder blesku do inženýrských sítí, která vstupují do stavby; S4: úder blesku v blízkosti inženýrských sítí, která vstupují do stavby. DEHNsupport Riziko / S6008_d Podklady ČSN EN

6 Typy škod ČSN EN : Typy škod, které mohou nastat následkem úderu blesku: Příčiny poškození D1: úraz živých bytostí v důsledku dotykových a krokových napětí Typy škod D2: hmotné škody (požár, výbuch, mechanické zničení, uvolnění chemikálií) vlivem úderu blesku včetně jiskření LEMP D3: výpadek vnitřních systémů vlivem LEMP DEHNsupport Riziko / S6210 Typy ztrát ČSN EN : Každý typ škod, samostatně nebo kombinací s jinými, může způsobit různé typy ztrát ve chráněné stavbě. Možné vzniklé typy ztrát jsou závislé samostatně na vlastnostech stavby. Rozlišují se následné typy ztrát dle použití této normy: Strom Wasser Gas Příčiny poškození Typy ztrát Typy škod L1: ztráta na lidských životech; Typy ztrát L1, L2 a L3 mohou být vzaty jako ztráty společenských hodnot, které L2: ztráta na věřejných službách; mohou být dále posouzeny jako typ ztráty L4 tedy čistě ztráty ekonomických hodnot. L3: ztráta na nenahraditelném kulturních dědictví; L4: ztráty ekonomických hodnot (stavba a jejich obsah, inženýrské sítě a výpadek funkce). DEHNsupport Riziko / S6211 Podklady ČSN EN

7 Shrnutí rizika Riziko Rizika DEHNsupport Riziko / S6208_b Z toho plyne: ČSN EN : Níže jsou uvedeny vyjmenované činitelé pro následných typů ztrát, které je nutno zohlednit pro danou stavbu R T (1/rok) R 1 : Riziko ztrát na lidských životech; 10-5 Strom Wasser Gas R 2 : Riziko ztrát na veřejných službách; 10-3 R 3 : Riziko ztrát na nenahraditelném dědictví; 10-3 R 4 : Riziko ztrát ekonomických hodnot. DEHNsupport Riziko / S6053_a Podklady ČSN EN

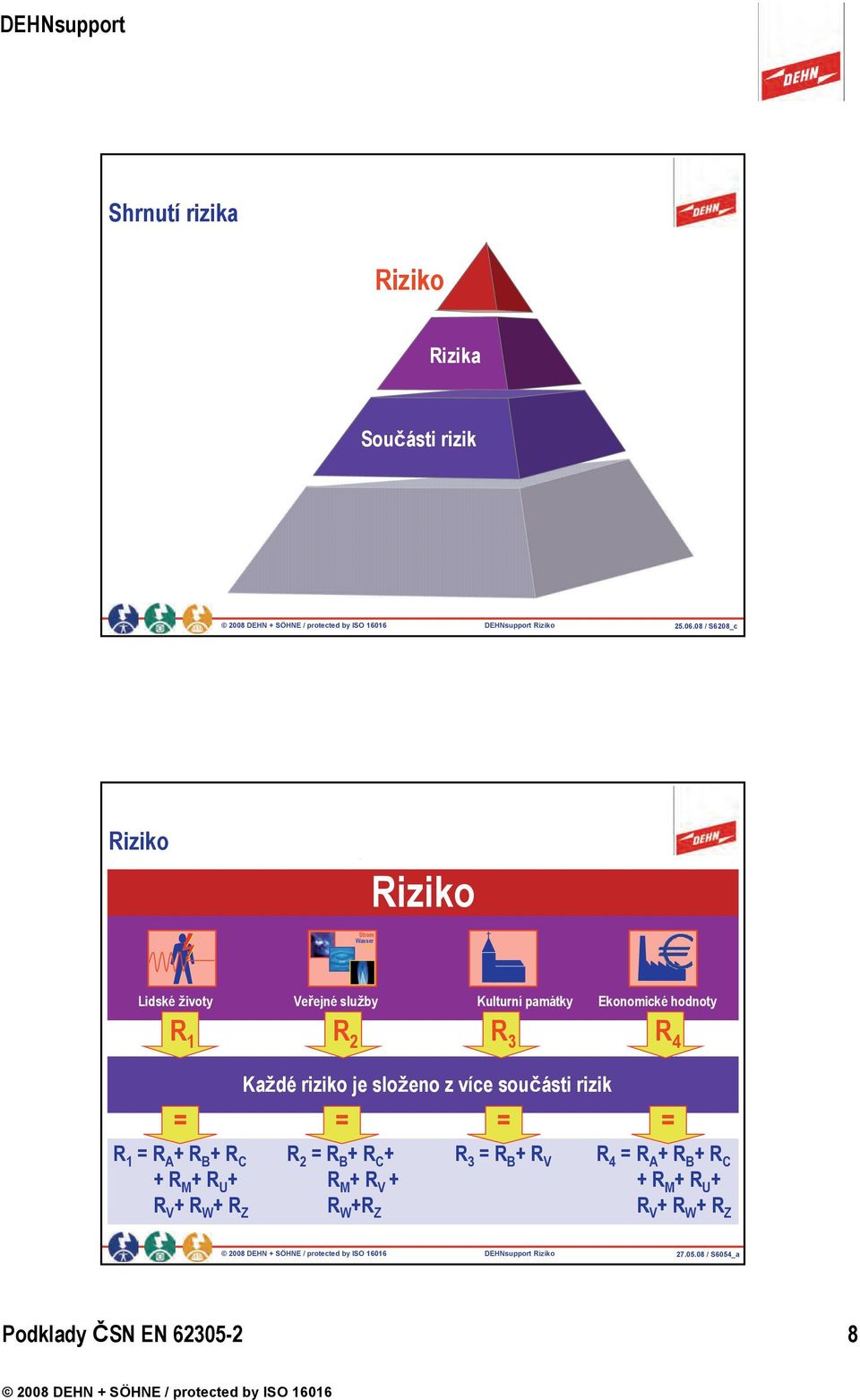

8 Shrnutí rizika Riziko Rizika Součásti rizik DEHNsupport Riziko / S6208_c Riziko Riziko Strom Wasser Gas Lidské životy Veřejné služby Kulturní památky Ekonomické hodnoty R 1 R 2 R 3 R 4 R 1 = R A + R B + R C + R M + R U + R V + R W + R Z Každé riziko je složeno z více součásti rizik = = = = R 2 = R B + R C + R M + R V + R W +R Z R 3 = R B + R V R 4 = R A + R B + R C + R M + R U + R V + R W + R Z DEHNsupport Riziko / S6054_a Podklady ČSN EN

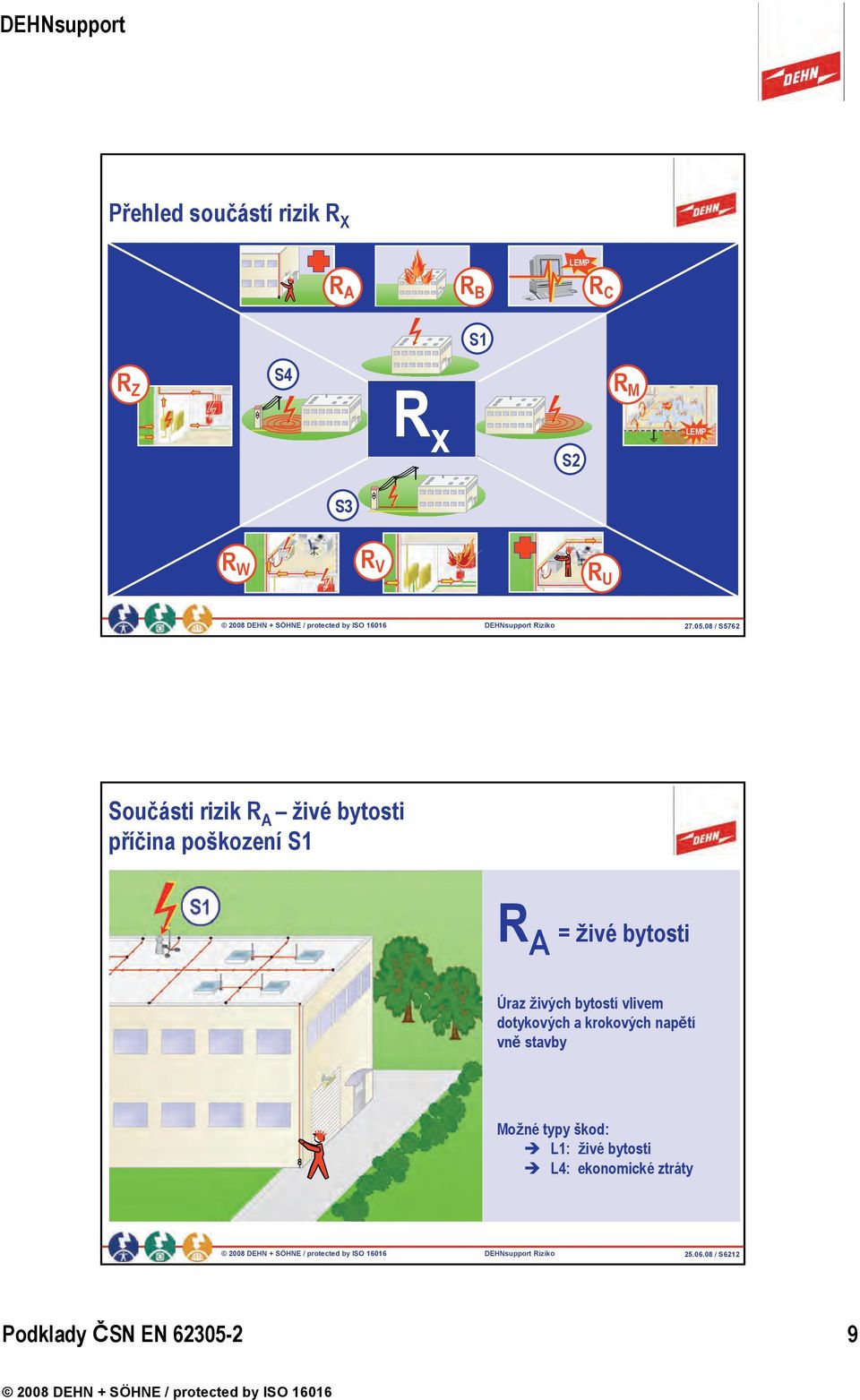

9 Přehled součástí rizik R X LEMP R A R B R C S1 R Z S4 R x S2 R M LEMP S3 R W R V R U DEHNsupport Riziko / S5762 Součásti rizik R A živébytosti příčina poškození S1 R A = živé bytosti Úraz živých bytostí vlivem dotykových a krokových napětí vně stavby Možné typy škod: L1: živé bytosti L4: ekonomické ztráty DEHNsupport Riziko / S6212 Podklady ČSN EN

10 Součásti rizik R B požár příčiny poškození S1 S1 R B = požár Hmotné škody následkem požáru nebo výbuchu z důvodu nebezpečného jiskření uvnitř stavby. Možné typy ztrát: L1: živé bytosti L2: veřejné služby L3: kulturní památky L4: ekonomické hodnoty DEHNsupport Riziko / S6213 Součásti rizik R C -přepětí (LEMP) příčiny poškození S1 S1 S1 R C = přepětí (LEMP) LEMP Výpadek vnitřních systémů vlivem LEMP. Elektromagnetické účinky bleskového proudu. Možné typy ztrát: L1: živé bytosti (zařízení Ex, nemocnice) L2: veřejné služby L4: ekonomické hodnoty DEHNsupport Riziko / S6214 Podklady ČSN EN

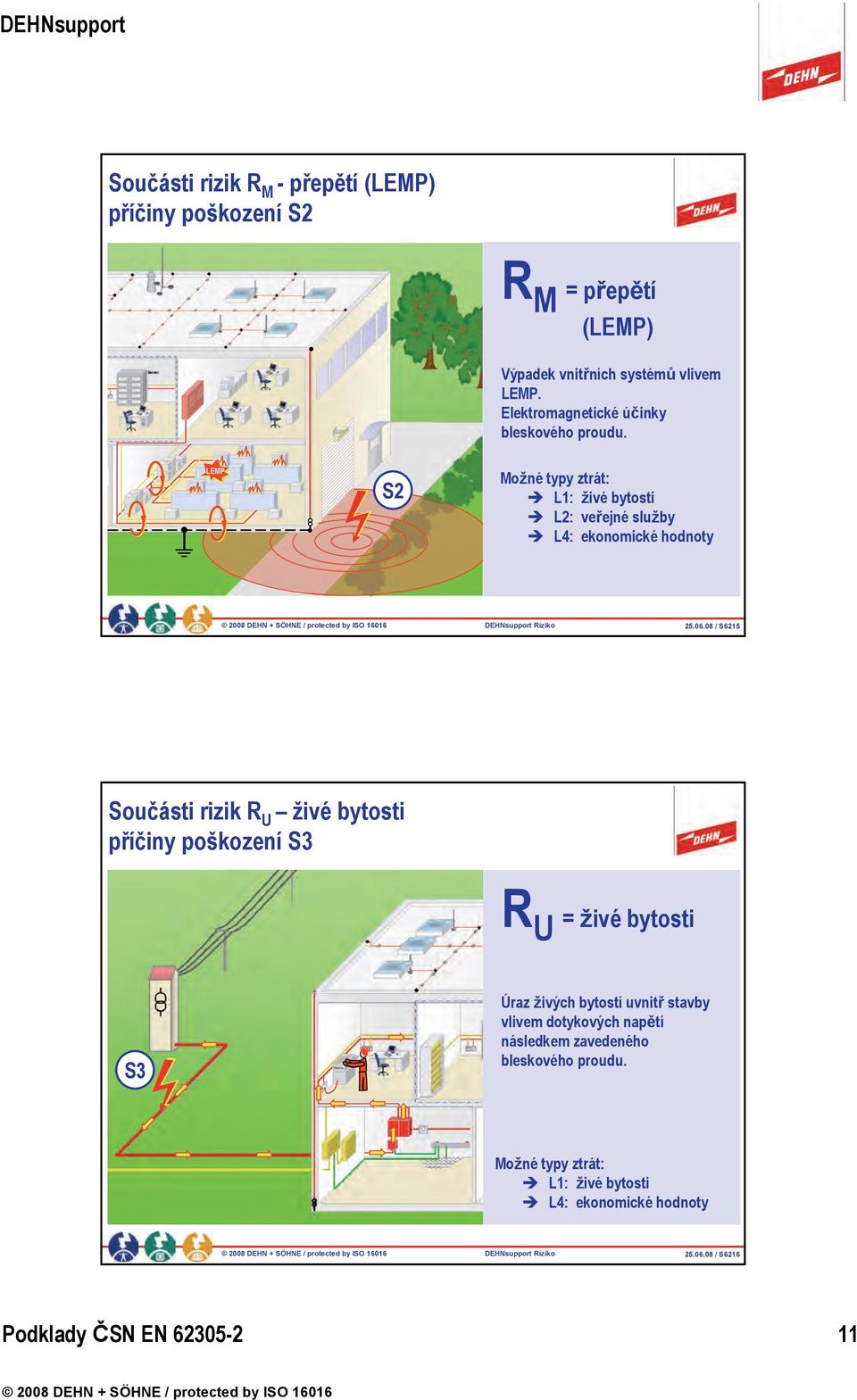

11 Součásti rizik R M -přepětí (LEMP) příčiny poškození S2 R M = přepětí (LEMP) Výpadek vnitřních systémů vlivem LEMP. Elektromagnetické účinky bleskového proudu. LEMP S2 Možné typy ztrát: L1: živé bytosti L2: veřejné služby L4: ekonomické hodnoty DEHNsupport Riziko / S6215 Součásti rizik R U živébytosti příčiny poškození S3 R U = živé bytosti S3 Úraz živých bytostí uvnitř stavby vlivem dotykových napětí následkem zavedeného bleskového proudu. Možné typy ztrát: L1: živé bytosti L4: ekonomické hodnoty DEHNsupport Riziko / S6216 Podklady ČSN EN

12 Součásti rizik R V požár příčiny poškození S3 R V = požár S3 Hmotné škody vlivem části bleskového proudu na vstupních vedení do stavby. Možné typy ztrát: L1: živé bytosti L2: veřejné služby L3: kulturní památky L4: ekonomické hodnoty DEHNsupport Riziko / S6217 Součásti rizik R W -přepětí příčiny poškození S3 R W = přepětí S3 Výpadek vnitřních systémů je způsoben vlivem indukovaných přepětí na vstupujících vedení. Možné typy ztrát: L1: živé bytosti (zařízení Ex, nemocnice) L2: veřejné služby L4: ekonomické hodnoty DEHNsupport Riziko / S6218 Podklady ČSN EN

13 Součásti rizik R Z -přepětí příčiny poškození S4 R Z = přepětí S4 Výpadek vnitřních systémů je způsoben vlivem indukovaných přepětí na vstupujících vedení, která budou přenesena do stavby. Možné typy ztrát: L1: živé bytosti (zařízení Ex, nemocnice) L2: veřejné služby L4: ekonomické hodnoty DEHNsupport Riziko / S6219 Typy ztrát a součásti rizik Riziko R 1 R 2 R 3 R 4 Typy ztrát Úraz/smrt osob (L1) Výpadek Inženýrských sítí (L2) Ztráta kulturních památek (L3) (1) (2) (3) (4) Typy škod Elektr. požár přepětí požár přepětí požár Elektr. úraz úraz Ekonomické ztráty (L4) požár přepětí Součásti rizik R A R B R C R B R C R B R A R B R C R U R V R M R V R M R V R U R V R M R W R W R W R Z R Z R Z (1) Je-li nebezpečí dotykových či krokových napětí (např. stadión), (2) Ohrožuje-li přepětí nepřímo osoby (např. nemocnice), (3) Ohrožuje-li přepětí nepřímo veřejné služby (např. zařízení s citlivou elektronikou), (4) Je-li nebezpečí dotykových či krokových napětí pro zvířata (např. kravíny). Lit.: ČSN EN : DEHNsupport Riziko / S6057_b Podklady ČSN EN

14 Shrnutí rizika Riziko Rizika Součásti rizik Počet nebezpečných události Pravděpodobnost poškození Možné ztráty N x P x L x DEHNsupport Riziko / S6208_d Parametry, které mají vliv na součásti rizik Riziko škod R X = N X P X L X N X Počet nebezpečných událostí za za rok rok P X Pravděpodobnost škod škod L X Činitel ztrát ztrát DEHNsupport Riziko / S6220 Podklady ČSN EN

15 Parametry, které mají vliv na součásti rizik 1. Údery do země N X Počet nebezpečných události za za rok rok P X Schadenswahrscheinlichkeit L X Schadensfaktor DEHNsupport Riziko Určení počtu úderu do země v období N g = 0,1 T d DEHNsupport Riziko / S6064_a Podklady ČSN EN

16 Durchschnittliche Blitzhäufigkeit (Blitze je Fläche) 2006 Wolke-Erde-Blitze in Deutschland beobachtet von Lit.: Gesamtverband der Deutschen Versicherungsgesellschaft e.v. Blitze je Quadratkilometer <= 2,01 (88) <= 2,59 (88) <= 3,12 (88) <= 3,62 (88) <= 5,24 (88) Quelle: VdS Meteo-Info Blitze je Quadratkilometer <= 2,01 (153) <= 2,59 (61) <= 3,12 (64) <= 3,62 (43) <= 7,25 (119) DEHNsupport Riziko / S5481_b Celkový počet blesku v průběhu12 let Počet úderu blesku, který byl registrován v Německu v průběhu let 1996 až 2007 Počet úderu blesku Lit.: Gesamtverband der Deutschen Versicherungsgesellschaft e.v. DEHNsupport Riziko / S5481_h Podklady ČSN EN

17 Meteo-Info Funktionsprinzip Anwendung: ortsbezogene Blitzdichtekarte Empfangsantennen Informationen zu Erdblitzdichten erhalten Sie bei: VdS Schadenverhütung GmbH, Amsterdamer Str. 174, Köln Tel.: (0221) DEHNsupport Riziko / S6064_b Parametry, které mají vliv na součásti rizik 2. Sběrná plocha N X Počet nebezpečných události za za rok rok P X Schadenswahrscheinlichkeit L X Schadensfaktor DEHNsupport Riziko Podklady ČSN EN

18 Posuzování stavby jako jednotlivých části objektu ČSN EN : Stavba jako část jedné budovy Sestává-li posuzovaná stavba S jen z jedné části budovy B, smí se použít pro výpočet A d rozměry stavby S, za předpokladu splnění následujících podmínek: stavba S je oddělenou svislou částí budovy B; objekt B není stavba s prostředím výbuchu; rozšíření požáru mezi stavbou S a dalšími částmi objektu B je zabráněno instalaci protipožární stěny s požární odolnosti 120 min (REI 120) nebo srovnatelnými opatřeními; rozšíření přepětí podél společných vedení, za předpokladu, že bude tomuto zabráněno instalaci SPD na rozhraní vstupu těchto vedení do stavby nebo srovnatelnými opatřeními. DEHNsupport Riziko / S6083 Pro přepočet sběrné plochy A d k posuzované části stavby Lit.:ČSN EN : ( DEHNsupport Riziko / S6081 Podklady ČSN EN

19 Sběrná plocha A d, A m, A l, A i pro přímé/nepřímé údery blesku vztaženo ke stavbě A d sběrná plocha pro údery blesku do stavby A m sběrná plocha pro údery blesku v blízkosti stavby A l sběrná plocha pro údery do inženýrských sítí A i sběrná plocha v blízkosti inženýrských sítí A a sběrná plocha pro údery blesku do sousední stavby, která je s ní spojena inženýrskou sítí Lit.: ČSN EN : , obrázek A.1 DEHNsupport Riziko / S6122_a Sběrná plocha A d pro údery blesku do samostatně stojící stavby A d S1 H L 3H W Lit.: ČSN EN : , obrázek A.1 DEHNsupport Riziko / S6122_b Podklady ČSN EN

20 Sběrná plocha A m pro údery blesku v blízkosti stavby A m S2 3H 250 m Lit.: ČSN EN : , obrázek A.1 DEHNsupport Riziko / S6122_c Sběrná plocha A l pro údery blesku do inženýrských sítí S3 Konec vedení "b" A l Konec vedení "a" Lit.: ČSNE EN : , obrázek A.1 DEHNsupport Riziko / S6122_d Podklady ČSN EN

21 Sběrná plocha A i pro údery blesku v blízkosti inženýrských sítí A i S4 Lit.: ČSN EN : , obrázek A.1 DEHNsupport Riziko / S6122_e Sběrná plocha A d pro údery blesku do sousední stavby S1 A d 3H Lit.: ČSN EN : , obrázek A.1 DEHNsupport Riziko / S6122_f Podklady ČSN EN

22 Parametry, které mají vliv na součásti rizik 3. Místo / okolí N X Počet nebezpečných událostí za za rok rok P X Schadenswahrscheinlichkeit L X Schadensfaktor DEHNsupport Riziko Činitel polohy C d stavby, inženýrské sítě a sousední stavby na konci vedení a Objekt je obklopen vyšších objektů nebo stromů Objekt je obklopen objekty nebo stromy o stejné výšce nebo nižší Samostatný objekt: žádné další objekty v blízkosti Samostatně stojící objekt na kopci nebo pahorku C d 0,25 0,5 1 2 Quelle: Quelle: /imagini-mari/frankfurt-big.jpg Stadt_Luftbild1.jpg Lit.: DIN EN (VDE ): Quelle: golfclubs/golfanlage-timmendorferstrand_004396_full.jpg Quelle: inf/systeme/naturerlebnisfuehrer/fr ames/bochum/image/11_die-gebaeude-der-ruhr-uni-bochum.html DEHNsupport Riziko / S6125_b Podklady ČSN EN

23 Činitel prostředí C e pro inženýrské sítě městské s vyššími budovami ( 20,0m) předměstské (< 10,0m) 0 0,1 C e 0,5 1 městské ( 10,0m; < 20,0m) venkovské Lit.: DIN EN (VDE ): DEHNsupport Riziko / S5771 Parametry, které mají vliv na součásti rizik 4. Vlastnosti stavby N X Häufigkeit von von Blitzeinschlägen P X Pravděpodobnost škod škod L X Schadensfaktor DEHNsupport Riziko Podklady ČSN EN

24 Vlastnosti stavby 1 2 Riziko požárů r f Systém ochrany před bleskem 22 kv Rezistivita půdy r a 4 Instalační smyčky K S Server 7 5 Stínění vedení uvnitř K S3 6 Stínění vedení vně p ld Napájecí síť nn Informačnětechnická síť 6 HVT 8 PBX 9 Strom PAS Produktion 11 7 Stínění místností K S1, K S2 8 Koordinovaná ochrana SPD p SPD 9 Rezistivita podlahy r u R st 3 10 Izolační pevnost U w,k S4 11 Zvláštní nebezpečí h z DEHNsupport Riziko / S5772 Parametry, které mají vliv na součásti rizik 5. Možné ztráty, které mohou vzniknout ve stavbě N X Häufigkeit von von Blitzeinschlägen P X Schadenswahrscheinlichkeit L X Činitel ztrát ztrát DEHNsupport Riziko Podklady ČSN EN

25 Rozdělení ztrát s ohledem na příčiny poškození Příčiny poškození S1 S2 S3 S4 Typ ztrát Ztráta/úraz živých bytostí (L A ) Ztráta hmotných škod (L B ) Ztráta výpadkem vnitřních systémů (L C ) Ztráta výpadkem vnitřních systémů (L M ) Ztráta/úraz živých bytostí (L U ) Ztráta hmotných škod (L V ) Ztráta výpadkem vnitřních systémů (L W ) Ztráta výpadkem vnitřních systémů (L Z ) DEHNsupport Riziko / S6207 Výběr ochranných opatření pro stavbu Stanovení chráněné stavby Určení příčin poškození pro chráněnou stavbu nebo inženýrskou síť Pro každý typ škody: - stanovení přípustného rizika škod R T - Stanovení a vypočtení všech týkajících se součásti rizik R X Lit.:ČSN EN : Výpočet: R = Σ R X R > R T Ano Instalace vlastních ochranných opatření ke zmenšení rizik R Ne Stavba nebo inženýrská síť, Chráněna pro tento typ škody DEHNsupport Riziko / S6093_a Podklady ČSN EN

26

27 Riziko R4, ocenění nákladů a ztrát Příklad, jednoduchý propočet Riziko bez ochranných opatření Celková hodnota zařízení X = R4: 0,03428 X ,00 = Roční hodnota celkových ztrát bez ochrany ,00 /rok Výsledek: Smysluplná hromosvodní ochrana! S (roční úspora): ,00 /rok (4.750,00 /rok ,30 /rok ) = ,70 /rok R4: 0, X ,00 (snížené) Riziko s ochrannými opatřeními Náklady ochranných opatření: 4.750,00 /rok = Celková hodnota X = zařízení 6.342,30 /rok Roční náklady celkových ztrát s ochranou Seminář DEHNsupport - Ekonomické vyhodnocení _ 06/ / S6239 Efektivita ochranných opatření srovnání Náklady / rok Roční náklady způsobené nebezpečím úderu blesku ekonomicky výhodná varianta ,00 /rok bez ochranných opatření Roční náklady ochranných opatření 4.750,00 /rok Roční náklady zp. nebezpečím úderu blesku 6342,30 /rok s ochrannými opatřeními Celkové náklady Seminář DEHNsupport - Ekonomické vyhodnocení _ 06/ / S6241_a Software DEHNsupport - Ekonomické vyhodnocení 27

28 Riziko R4, ocenění nákladů a ztrát Příklad, jednoduchý propočet Riziko bez ochranných opatření Celková hodnota zařízení X = R4: 0,03428 X ,00 = Roční náklady celkových ztrát bez ochrany ,00 /rok Výsledek: Hromosvodní ochrana není ekonomicky smysluplná! S (roční úspora): ,00 /rok ( ,00 /rok + 634,23 /rok) = 2.398,23 /rok Náklady ochranných opatření: ,00 /rok R4: 0, X ,00 = 634,23 /rok (snížené) Riziko s ochrannými opatřeními Celková hodnota X = zařízení Roční náklady celkových ztrát s ochranou Seminář DEHNsupport - Ekonomické vyhodnocení _ 06/ / S6240 Efektivita ochranných opatření srovnání Náklady za rok Ekonomicky výhodná varianta Roční náklady zp. nebezpečím úderu blesku ,00 /rok bez ochranných opatření Roční náklady ochranných opatření ,00 /rok Roční náklady zp. nebezpečím úderu blesku 6342,30 /rok s ochrannými opatřeními varianta ,00 /rok Roční náklady ochranných opatření ,00 /rok Roční náklady zp. nebezp. úderu blesku 634,23 /rok s ochrannými opatřeními varianta 2 Celkové náklady Seminář DEHNsupport - Ekonomické vyhodnocení _ 06/ / S6241_b Software DEHNsupport - Ekonomické vyhodnocení 28

29 Ocenění ekonomické výhodnosti ochranných opatření bez chranných opatření X Celková hodnota stavby Roční ztráty bez ochrany = = Celkové roční ztráty bez ochrany Ekonomicky výhodné? s ochrannými opatřeními Celková Roční ztráty s ochranou X hodnota = + stavby Roční hodnota Ochrany úroky amortizace + Revize Servis Údržba = Celkové roční náklady s ochranou Důležité: Je vždy nalezena ekonomicky výhodná varianta. Seminář DEHNsupport - Ekonomické vyhodnocení _ 06/ / S5483 Riziko R4, ocenění nákladů a ztrát ochrannými opatřeními Hodnota zvířat C A Celková hodnota stavby C C Hodnota obsahu C S C B Hodnota systémů ve stavbě Hodnota stavby Důležité: Je potřeba zhodnotit celkové náklady na údržbu a následných ztrát (např. ztráty budoucích obchodů). Seminář DEHNsupport - Ekonomické vyhodnocení _ 06/ / S6242 Software DEHNsupport - Ekonomické vyhodnocení 29

30 Ocenění ekonomických potřeb ochranných opatření Riziko bez / s ochrannými opatřeními X Celková hodnota stavby = Roční náklady celkových ztrát bez / s ochranou R A R B (R B + R V ) R C R W (R A + R U ) LEMP (R C + R M + R W + R Z ) R U R V R M R Z X X X C A C A C B Hodnota zvířat Hodnota stavby C A + C B + C C + C S C C C S C S C A hodnota zvířat Hodnota obsahu Hodnota systémů ve stavbě C S Hodnota systému ve stavbě C A C A C C C S C B C S = Roční náklady celkových ztrát bez ochrany C L Roční náklady celkových ztrát s ochranou Schutz C RL Seminář DEHNsupport - Ekonomické vyhodnocení _ 06/ / S6243 Efektivnost ochranných opatření Optimalizace Roční náklady ochranných opatření C PM se skládají z: Roční náklady ochranných opatření C PM = Náklady ochranných opatření C P ( ) Výše úroků v% i Míra amortizace x + + v% a Náklady na údržbu v% m Seminář DEHNsupport - Ekonomické vyhodnocení _ 06/ / S6244 Software DEHNsupport - Ekonomické vyhodnocení 30

31 Efektivnost ochrany pro stavbu (ekonomické ztráty L4) Stanovení hodnoty: - stavba a příslušné činnosti -vnitřní zařízení Výpočet všech k R 4 příslušných součásti rizika R X Výpočet ročních nákladů celkových ztrát C L anákladů zbývajících ztrát C RL při užití ochranných opatření (příloha G) Výpočet ročních ztrát pro zvolena ochranná opatření C PM C PM + C RL > C L ano Použití ochranných opatření je ekonomicky nevýhodné ne Lit.:ČSN EN ): Použití ochranných opatření je ekonomicky výhodné Seminář DEHNsupport - Ekonomické vyhodnocení _ 06/ / S6079 Ekonomické vyhodnocení rizika R4 Hodnota stavby Hrubý výpočet hodnoty plochy v Euro/m³ je stanoven pro stavby střední velikosti pro průmysl společně se stavební firmou: Hodnota stavby: Hodnota vnitřních systémů: Nákladů obsahu: 750,00 Euro/m³ 100,00 Euro/m³ 250,00 Euro/m³ Všeobecně by měly být tyto hodnoty poptány u majitele nemovitosti, resp. provozovatele. Seminář DEHNsupport - Ekonomické vyhodnocení _ 06/ / 5780 Software DEHNsupport - Ekonomické vyhodnocení 31

32 Management rizika DIN EN (VDE ): Narodní předmluva V normě popsaný management rizika používá analýzu rizika, aby byla zjištěna nutnost ochrany před bleskem a budou stanovena technická a ekonomicky optimální ochranná opatření. Proto je chráněna stavba rozdělena do více zón ochrany před bleskem (LPZ). Pro každou zónu jsou stanoveny geometrické hranice, podstatné vlastnosti, údaje o nebezpečí blesku posuzované typy ztrát. Analýza rizika dle ČSN EN _ 06/ / S6200 ČSN EN , odst. 4.2 Zóny ochrany před bleskem LPZ Definice zón LPZ 0 Zóna ve které je ohrožení způsobeno netlumeným elektromagnetickým polem a ve které mohou být vnitřní systémy namáhány plným nebo dílčím impulzním bleskovým proudem. LPZ 0 je podrozdělena do: LPZ 0 A Zóna, ve které je ohrožení způsobeno přímým úderem blesku a plným elektromagnetickým polem. Vnitřní systémy jsou namáhány plným impulzním bleskovým proudem; LPZ 0 B Zóna chráněná před přímým úderem blesku, ale kde je ohrožení způsobeno plným elektromagnetickým polem. Vnitřní systémy mohou být namáhány dílčími impulzními bleskovými proudy. - LPZ 0 C V prostoru 3 m x 3 m na úrovni terénu vně objektu S1510_a pro osoby a zvířata nebezpečí vzniku krokových a dotykových napětí. Analýza rizika dle ČSN EN _ 06/ ppt / / KK Podklady ČSN EN

33 ČSN EN , odst. 4.2 Zóny ochrany před bleskem LPZ - LPZ 1 Zóna ve které je omezen impulzní proud rozdělením proudu a SPDs na rozhraních. Prostorové stínění může zeslabit elektromagnetické pole blesku. - LPZ 2... n Zóna ve které může být impulzní proud dále omezen rozdělením proudu a na rozhraních dalším SPDs. Další (dodatečné) prostorové stínění může dále zeslabit elektromagnetické pole blesku. S1510_c Analýza rizika dle ČSN EN _ 06/ ppt / / KK ČSN EN , odst. 4.2 Zóny ochrany před bleskem LPZ LPZ 2: Vnitřní prostor místností a chodeb u vnitřních stěn objektu. V zóně není možný přímý úder blesku, elektromagnetické pole je tlumené. Útlum elektromagnetického pole bleskového výboje je dále závislý na materiálu a stínění vnitřních stěn. LPZ 3 (a další): Prostor uvnitř kovových skříní koncových elektrických zařízení, prostor uvnitř odstíněných místností. S1510_c Analýza rizika dle ČSN EN _ 06/ ppt / / KK Podklady ČSN EN

34 ČSN EN , STN EN Zóny ochrany před bleskem LPZ LEMP LPZ 0 A jímací soustava LPZ 0 B M Vyrovnání potenciálů blesk. proudů Svodič bleskových proudů (SPD Typ 1) Svodič bleskových proudů ( Svodič třídy Yellow/Line TYPE 1) Místní vyrovnání potenciálů Svodič přepětí (SPD Typ 2, SPD Typ 3) Svodič přepětí (Svodič třídy Yellow/Line TYPE 2, TYPE 3) svod klimatizace LPZ 1 stínění místnosti LPZ 3 LEMP LEMP koncové zařízení LPZ 2 LPZ 0 A LPZ 0 B napájecí síť NN LPZ 2 LPZ 0 C Informačnětechnická síť SEMP LPZ 1 armování základový zemnič Analýza rizika dle ČSN EN _ 06/ / S659_d Posuzování zón LPZ X / Z X Rozdělení stavby do zón před bleskem (LPZ X ) dle ČSN EN LPZ 0 B Zóna, která je chráněna před přímými údery blesku LPZ 1 Zóna, ve které jsou omezeny impulzní proudy pomocí rozdělení proudu a na rozhraní do zón Rozdělení stavby uvnitř zón ochrany před bleskem do zón (prostorů (Z X ) dle ČSN EN LPZ 0 B LPZ 1 Zone 1: Prostor vstupu Zone 2: Prostor vně budovy Zone 3: Kancelář Zone 4: Chodba Zone 5: Sklady Analýza rizika dle ČSN EN _ 06/ / S6201 Podklady ČSN EN

35 Rozdělení stavby do zón Z S Příklad: výrobní budova s kancelářemi Zóny Z S mohou být hlavně určeny pomocí: 22 kv 1 Druhem půdy a typem podlahy (Součásti rizika R A ar U ) 2 Protipožární opatření (Součásti rizika R B ar V ) Napájecí síť nn Informačnětechnická síť Tel PBX 1 5 HR 3 PAS 6 R st 2 Server Produktion Stínění místnosti (Součásti rizika R C ar M ) 4 Uspořádání vnitřních systémů (Součásti rizika R C ar M ) Stávající nebo 5 předpokládaná ochranná opatření (všechny součástí rizika) 6 Hodnoty ztrát L X Analýza rizika dle ČSN EN _ 06/ / S6202 Rozdělení stavby do zón Z S ČSN EN : Pro rozdělení stavby do zón Z S by měly být vzaty v úvahu i realizační možnosti nejvhodnějších ochranných opatření Stavba s jednou zónou Stavba s více zónami Analýza rizika dle ČSN EN _ 06/ / S6203 Podklady ČSN EN

36 Rozdělení stavby do zón Z S Příklad: výrobní hala s kancelářemi V tomto případě je stanovena jen jedna zóna Z S pro celou stavbu. 22 kv Údaje o jediné zóně stavby mohou způsobit nadměrná ochranná opatření, protože každé opatření musí být vztaženo k celkové stavbě. Server LPZ 0 B Napájecí síť nn Informačnětechnická síť HVT PBX Strom PAS R st Produktion LPZ 1 LPZ 0 B LPZ 0 B LPZ 1 Analýza rizika dle ČSN EN _ 06/ / S6204 Rozdělení stavby do zón Z S Příklad: výrobní hala s kancelářemi Stavba s jednou zónou Zóny Zóna (vnější zóna LPZ 0B / vnitřní zóna LPZ 1) Analýza rizika dle ČSN EN _ 06/ / S6205_a Podklady ČSN EN

37 Rozdělení stavby do zón Z S ČSN EN : Pro rozdělení stavby do zón Z S by měly být vzaty v úvahu i realizační možnosti nejvhodnějších ochranných opatření Stavba s jednou zónou Stavba s více zónami Analýza rizika dle ČSN EN _ 06/ / S6203 Rozdělení stavby do zón Z S Příklad: velká kancelářská místnost 22 kv Server LPZ 0 B Napájecí síť nn Informačnětechnická síť HVT PBX Strom PAS R st Produktion LPZ 1 Zóna: výroba vysoké riziko požáru LPZ 0 B LPZ 0 B LPZ 1 LPZ 2 Analýza rizika dle ČSN EN _ 06/ / S6206_a Podklady ČSN EN

38 Rozdělení stavby do zón Z S Příklad: technologická místnost 1NP 22 kv Stínění místnosti v servrovně Zóna: Serverovna Výpadek vnitřních systémů LPZ 2 Server LPZ 0 B Napájecí síť nn Informačnětechnická síť HVT PBX Strom PAS R st Produktion LPZ 0 B LPZ 0 B LPZ 1 LPZ 2 Analýza rizika dle ČSN EN _ 06/ / S6206_b Rozdělení stavby do zón Z S Příklad: PR nadzemní podlaží 22 kv SPD T2 v podružném rozváděči Prostor: kancelář (1 NP) Server LPZ 1 Napájecí síť nn Informačnětechnická síť HVT PBX Strom PAS R st Produktion LPZ 0 B Zóna: kancelář předpokládaná ochranná opatření LPZ 0 B LPZ 0 B LPZ 1 LPZ 2 Analýza rizika dle ČSN EN _ 06/ / S6206_c Podklady ČSN EN

39 Rozdělení stavby do zón Z S Příklad: kancelář / EDV 22 kv SPD T3 u koncového zařízení Informační technika Prostor: kancelář/ EDV LPZ 3 Zóna: koncové zařízení Server Napájecí síť nn Informačnětechnická síť HVT PBX Zóna: koncová zařízení Strom PAS R st Produktion LPZ 3 LPZ 0 B LPZ 0 B LPZ 0 B LPZ 1 LPZ 2 LPZ 3 Analýza rizika dle ČSN EN _ 06/ / S6206_d Rozdělení stavby do zón Z S Příklad: výrobní budova s kancelářemi 22 kv LPZ 0 B Zóna: Serverovna výpadek vnitřních systémů Server LPZ 2 Projektant navrhuje rozdělení stavby do zón projektant s ohledem na specifické vlastnosti každé části stavby a odhadu součásti rizika tak, aby zvolil nejvhodnější (na míru) ochranná opatření a snížit celkové náklady na ochranu před bleskem. LPZ 1 Napájecí síť nn Informačnětechnická síť HVT PBX Zóna:koncové zařízení Strom PAS R st Produktion LPZ 1 LPZ 3 Zóna: výroba vysoké riziko požáru Zóna: kancelář předpokládaná ochranná opatření LPZ 0 B LPZ 0 B LPZ 0 B LPZ 1 LPZ 2 LPZ 3 Analýza rizika dle ČSN EN _ 06/ / S6206_e Podklady ČSN EN

40 Rozdělení stavby do zón prostory Stavba s více zónami Zóny Se zónami LPZ 0B LPZ 1 LPZ 2 Prostor vně Kancelář, výroba, sklad Serverovna, výpočetní středisko Analýza rizika dle ČSN EN _ 06/ / S6205_b Podklady ČSN EN

41

42 Opatření pro snížení R A, R U Úraz živých bytostí dotykovými a krokovými napětími vně jakož i uvnitř stavby, Součásti rizik R A / R U Úraz Vnější ochrana před úrazem Vnitřní ochrana před úrazem S1 Zábrany nebo varovné nápisy ČSN EN , Vyrovnání potenciálů mřížovou uzemňovací soustavou ČSN EN , 8.2 S3 R A Izolace týkající se svodů (např.: vodič CUI) ČSN EN , 8.1 R U Seminář DEHNsupport - Ochranná opatření _ 06/ / S6221 Opatření pro snížení R A, R U Odpor dotyku Vnější /vnitřní vlastnosti půdy/podlahy Úraz živých bytostí dotykovými a krokovými napětími vně jakož i uvnitř stavby, Součásti rizik R A / R U S1 0,01 0,001 0, , R A S3 R U Seminář DEHNsupport - Ochranná opatření _ 06/ / S6222 Posouzení a výběr ochranných opatření 42

43 Součásti rizik R B ar V R V R B Seminář DEHNsupport - Ochranná opatření _ 06/08 Opatření pro snížení R B, Systém ochrany před bleskem LPS Hmotné škody vlivem účinků bleskového proudu včetně jiskření; Součásti rizik R B S1 R B Systém ochrany před bleskem lepší než LPS I Seminář DEHNsupport - Ochranná opatření _ 06/ / S6223 Posouzení a výběr ochranných opatření 43

44 Opatření pro snížení R B, R V Hmotné škody vlivem účinků bleskového proudu včetně jiskření; Součásti rizik R B S1 Požár Protipožární opatření R B 0,5 0,2 Když je instalováno vyrovnání potenciálů blesk. proudů a jsou zvoleny svodiče SPD a když čas pro příjezd hasičů je menší než 10 Min. S3 R V Seminář DEHNsupport - Ochranná opatření _ 06/ / S6224 Součásti rizik R U ar V R V R U Seminář DEHNsupport - Ochranná opatření _ 06/08 Posouzení a výběr ochranných opatření 44

45 Opatření pro snížení R U, R V Vyrovnání potenciálů bleskových proudů-pospojování Úraz živých bytostí dotykovými nebo krokovými napětími uvnitř stavby; Hmotné škody vlivem účinků bleskových proudů včetně jiskření; Součásti rizik R U / R V S3 Svodič bleskových proudů Typ 1 síť nn informačně-technická síť R U R V DEHNventil modular DEHNventil ZP BLITZDUCTOR XT DEHNrapid LSA Seminář DEHNsupport - Ochranná opatření _ 06/ / S6225 Opatření pro snížení R U, R V instalace svodičů přepětí Síť informačně-technická svodič na lištu Server Síť nn - svodič bleskových proudů Typ1 HVT PBX Strom PAS Produktion Síť informačně-technická svodič pro systém LSA Seminář DEHNsupport - Ochranná opatření _ 06/ / S6226 Posouzení a výběr ochranných opatření 45

46 Součásti rizik R C ar M LEMP R M R C Seminář DEHNsupport - Ochranná opatření _ 06/08 Opatření pro snížení R C, R M Výpadek vnitřních systémů vlivem LEMP; součásti rizik R C / R M Způsob vnitřní kabeláže S1 S2 R C 1 0,2 0,02 0,01 0,0002 0,0001 Smyčky vedení s rozdílnými trasami ve velkých stavbách (plocha smyček o velikosti 50 m²) Smyčky vedení, které jsou umístěny v té samé instalační trubce nebo smyčky vedení s rozdílnými trasami vedení v menších budovách (plocha smyček o velikosti 10 m²) Smyčky vedení, které die im selben Kabel verlaufen (smyčky vedení o velikosti 0,5 m²) Kabel s odporem stínění RS (Ω/km), který je na obou koncích spojen se sběrnicí potenciálů. S2 LEMP R M Seminář DEHNsupport - Ochranná opatření _ 06/ / S6227 Posouzení a výběr ochranných opatření 46

47 Opatření pro snížení R C, R M Výpadek vnitřních systémů vlivem LEMP; Součásti rizik R C / R M Typ vnitřní kabeláže S1 S2 R C S2 LEMP R M Seminář DEHNsupport - Ochranná opatření _ 06/ / S6228 Opatření pro snížení R C, R M Výpadek vnitřních systémů vlivem LEMP; součásti rizik R C / R M Vnější stínění místností S1 Vnitřní stínění místností S2 R C S2 HVT PBX Strom PAS Server Produktion Stínění místnosti LEMP R M Seminář DEHNsupport - Ochranná opatření _ 06/ / S6229 Posouzení a výběr ochranných opatření 47

48 Opatření pro snížení R C, R M Výpadek vnitřních systémů vlivem LEMP; součásti rizik R C / R M Prostorové stínění HVT PBX Strom PAS Server Produktion Prostorové stínění Prostorové stínění tlumí magnetické pole uvnitř LPZ, které je způsobeno vlivem úderu blesku do nebo v blízkosti stavby, a sníží vnitřní impulzní vlny. Následné minimální požadavky: Šíře ok menší než 5m (ČSN EN odstavec A.2.2) Minimální tloušťka kovových plášťů, kovových kanálů, trubek a stínění kabelu (Schopnost přenosu bleskového proudu viz. ČSN EN tabulka 3) Uspořádání vodičů a minimální průřez při prostorovém, mřížovém stínění, které nemá vést žádný bleskový proud (viz. ČSN EN , tabulka 3 a 6) Seminář DEHNsupport - Ochranná opatření _ 06/ / S6230 Součásti rizik R U ; R V ; R W ar Z R V R U R W R Z R W Seminář DEHNsupport - Ochranná opatření _ 06/08 Posouzení a výběr ochranných opatření 48

49 Opatření pro snížení R U, R V,R W ar Z Hmotné škody, úraz živých bytostí, výpadek vnitřních systémů; Součásti rizik R U, R V, R W, R Z Typ vnější kabeláže S3 R U R V R W S4 R Z Seminář DEHNsupport - Ochranná opatření _ 06/ / S6231 Součásti rizik R C ; R M ; R W ar Z LEMP R M R C R W R Z R W Seminář DEHNsupport - Ochranná opatření _ 06/08 Posouzení a výběr ochranných opatření 49

50 Opatření pro snížení R C, R M,R W ar Z Koordinovaná ochrana SPD Výpadek vnitřních systémů vlivem LEMP u indukovaných přepětí; součástí rizik R C, R M, R W ar Z S1 R C S2 LEMP R M Svodič přepětí Typ 2 a Typ 3 síť nn informačně-technická síť S3 S4 R W R Z DEHNguard M TNS DEHNsafe DEHNflex DEHNlink DEHNpatch Seminář DEHNsupport - Ochranná opatření _ 06/ / S6232 Opatření pro snížení R C, R M,R W a R Z instalací svodičů přepětí Svodič přepětí pro zpracování dat (Kat. 6) Svodič přepětí Typ 3 instalace u koncového zařízení Server HVT PBX Strom PAS Produktion Svodič přepětí pro telefonní systémy na stěnu Svodič přepětí- Typ 2 Seminář DEHNsupport - Ochranná opatření _ 06/ / S6233 Posouzení a výběr ochranných opatření 50

51 Koordiniovaná ochrana SPD - Typ 2 Svodiče přepětí - katalog 2008 / 2009 Seminář DEHNsupport - Ochranná opatření _ 06/ / S6234 Koordinovaná ochrana SPD - Typ 3 Svodiče přepětí - katalog 2008 / 2009 Seminář DEHNsupport - Ochranná opatření _ 06/ / S6235 Posouzení a výběr ochranných opatření 51

52 Ochrana SPD pro informační techniku Svodiče přepětí - katalog 2008 / 2009 Výběr pomocí 120 rozhraní Výběr pomocí 120 rozhraní Seminář DEHNsupport - Ochranná opatření _ 06/ / S6236 Činitelé, které ovlivňují/snižují součásti rizik ve stavbě Vlastnosti stavby nebo vnitřních systémů ochranných opatření R A R B R C R M R U R V R W R Z Vstupní plochyx X X X X X Rezistivita půdy X Rezistivita podlahy X Zábrany, izolace, varovné nápisy, Potentialsteuerung am Boden X X Systém ochrany před bleskem X 1) X X 2) X 2) X 3) X 3) Svodiče přepětí X X X X Prostorové stínění X X Stínění vnějších vedení X X X X Stínění vnitřních vedení X X Opatření pro kabeláž X X Síť vyrovnání potenciálů X Opatření protipožárních opatření X X Nebezpečí požáru X X Zvláštní nebezpečí X X Jmenovité výdržné napětí X X X X X X Lit.: ČSN EN : ; tabulka 5 Seminář DEHNsupport - Ochranná opatření _ 06/ / S6237_a Posouzení a výběr ochranných opatření 52

53 Činitelé, které ovlivňují/snižují součásti rizik ve stavbě Vlastnosti stavby nebo vnitřních systémů ochranných opatření R A R B R C R M R U R V R W R Z Systém ochrany před bleskem X 1) X X 2) X 2) X 3) X 3) 1) V případě náhodných součásti nebo standardizovaných systémů ochrany před bleskem pro vzdálenosti mezi svody menšími než 10 m nebo kde jsou zábrany, může se zanedbat riziko, které souvisí se zraněním živých bytostí vlivem dotykových nebo krokových napětích. 2) Jen pro mřížový hromosvod. 3) Na základě vyrovnání potenciálů. Lit.: DIN EN (VDE ): ; Tabelle 5 Seminář DEHNsupport - Ochranná opatření _ 06/ / S6237_b Posouzení a výběr ochranných opatření 53

54

55 Registrace pomocí web stránek 1. Zapsat sériové číslo se nachází na zadní straně CD (např x3c5-eee ) Použít identifikaci uživatele Zaslat kliknutí Použít 4. Číslo registrace zapsaní Seminář DEHNsupport - Instalace _ 06/ / 6193_c Technická podpora Zákazník zavolá při hardwarových problémech softwarovému specialistovi firmě DEHN + SOEHNE. Telefon: Při technických problémech volejte DEHN + SOEHNE a Support. dehnsupport@dehn.de jiri.kutac@dehn.cz Telefon: dehnsupport@dehn.de jiri.kutac@dehn.cz Seminář DEHNsupport - Instalace _ 06/ / 6193_d Software DEHNsuppoort - Instalace 55

56 Funkce Update Update je možno provést dvěma způsoby: 1. Počítač je online Klikněte na nápovědu Hledejte pomocí internetu Update 2. Počítač není online Kontakt domovská stránka Volba Service Volba Downloads Volba Software a nápověda Aktivace a stažení Update plné verze Seminář DEHNsupport - Instalace _ 06/ / 6193_f Software DEHNsuppoort - Instalace 56

57

58 Všeobecně o DEHNsupportu Výběr jazyka, otevření management zákazníků/projektů Otevřít management Zákazníků/projektů Výběr jazyka Všeobecně o DEHNsupportu Příklady výpočtu načtení Import zákazníků DEHNsupport

59 Všeobecně o DEHNsupportu Založení zákazníků Zapsání dat zákazníků Import zákazníků Export zákazníků Vymazaní zákazníků Založení zákazníků Pozor Zadaná data zákazníků budou také uvedena v tisku. Příklad výrobní budovy bez zón 1. Založení zákazníků Přeznačeníčísla v: Seminář... Pokračování tlačítkem Tab Založení zákazníků DEHNsupport

60 Všeobecně o DEHNsupportu Založení projektu Import projekt Export projekt Vymazání projektu Kopírování projektu Založení projektu Pozor Jeden projekt můžete založit vždy pod jedním zákazníkem. Příklad výrobní budovy bez zón 2. Založení projektu 1. Označení zákazníka 2. Založení projektu DEHNsupport

61 Všeobecně o DEHNsupportu Evidence projekčních dat 1. Zapsání projekčních dat 2. Výběr země 3. Výběr bouřkové mapy 4. Výběr proječních podkladů 5. Načtení dat 2. Výběr země 3. Mapa bouřkové činnosti závisí na PSČ, místě nebo označení KFZ 1. Zapsání projekčních dat 4. Berechnungsgrundlage auswählen 5. načíst Pozor Výpočetní podklady mohou být zvoleny jen při prvním založení projektu. Příklad výrobní budovy bez zón 3. Evidence projekčních dat Zapsání projekčních dat: Výrobní budova Země: D pro Německo 3. Výběr bouřkové mapy dle PSČ: Výpočetní podklady, výběr normy: DIN EN (VDE ) 5. Načtení dat DEHNsupport

62 Příklad výrobní budovy bez zón 3. Výběr posuzovaných rizik Výběr rizik, která by měla být brána v úvahu. R1: Ztráta Lidských životů Všeobecně o DEHNsupportu Přehled masek, objasnění ikon 1. Management zákazníků/projektů 2. Data o stavbě 3. Stanovení zón 4. Definování sítí 5. Stanovení opatření 6. Definice možných ztrát 7. Vyhodnocení 8. Stanovení posuzovaných rizik 9. Tisk posuzovaných rizik Ocenění nákladů 17. Výpočet dostatečné vzdálenosti 16. Stanovení délky jímacích tyčí 15. Kontrola délky zemniče 14. DEMO-DEHNcad 13. DEMO-Prezentace Kontrola 12. DEMO-Prezentace calc 11. Nápověda DEHNsupport 10. Výstup do Excelu posuzovaných rizik DEHNsupport

63 Všeobecně o DEHNsupportu Přehled masek, objasnění ikon Program- info Ukázka již zpracovaných součástí Ukázka všech vypočtených a zvolených hodnot Ukázka nejdůležitějších vypočtených hodnot Projekční data současného projektu Všeobecně o DEHNsupportu Založení, přejmenování, kopírování a vymazání stavby Vymazání stavby Kopírování stavby Přejmenování stavby Založení stavby DEHNsupport

64 Příklad výrobní budovy bez zón 4. Založení, přejmenování stavby Kliknutí na přejmenování stavby Stavba 1 přejmenování v: Výrobní budova bez ochrany 1 2 Přejmenování Pozor První krok analýzy rizika je analýza současného stavu. Ve druhém kroku jsou provedena ochranná opatření pro snížení rizik. Všeobecně o DEHNsupportu Stanovení sběrných ploch; jednoduchá stavba Příklad: 1. Zadání jednoduché stavby 2. délka Lb: 15,0m 3. šířka Wb: 10,0m 4. výška Hb: 10,0m Načíst DEHNsupport

65 Všeobecně o DEHNsupportu Stanovení sběrných ploch; stavba s vysokým bodem Příklad: 1. zadání jednoduché stavby 2. délka Lb: 15,0m 3. šířka Wb: 10,0m 4. výška Hb: 10,0m 5. vysoký bod zařízení Hpb: 16,0m (Hpb měřený od + 0,00m) Načíst Všeobecně o DEHNsupportu Stanovení sběrných ploch; stavba s komplexním tvarem Příklad stavby 1: délka: 10,0m šířka: 10,0m výška: 10,0m X: 0,0m Y: 0,0m Zadání stavby 2: délka: 30,0m šířka: 15,0m X: 10,0m Y: 2,5m Založení další budovy Odstranění budovy DEHNsupport

66 Příklad výrobní budovy bez zón 5. Určení sběrných ploch výrobní budovy Zadání rozměrů stavby délka Lb: 80,0m šířka Wb: 40,0m výška Hb: 20,0m 2 Kliknutí na jednoduchou stavbu 1 Načíst 3 Příklad výrobní budovy bez zón 6. Určení skutečné polohy stavby 1 Kliknutí na výběr skutečná poloha Objekt je obklopen objekty, např. stromy se stejnou nebo nižší výškou. Určení skutečné polohy 2 DEHNsupport

67 Všeobecně o DEHNsupportu Stanovení zón ochrany před bleskem Výběr: Jedné zóny (vnější, LPZ 0 B / vnitřní, LPZ 1) nebo se zónami (zóny ochrany před bleskem/ více zónami) Zóny ochrany před bleskem / odstranění zón Založení zón Založení zón ochrany před bleskem Pozor Jednoduché upozornění: Kliknutí jedna zóna Posuzování s více zónami před bleskem / zónami: Stanovení počtu zón ochrany před bleskem Definování a popsání počtu zón (prostorů) v zónách ochrany před bleskem Příklad výrobní budovy bez zón 6. Stanovení zón ochrany před bleskem / zón Kliknutí jedna zóna, jednoduché posouzení DEHNsupport

68 Všeobecně o DEHNsupportu Definice inženýrských sítí, jakož i vnitřních systémů Leitung anlegen Bezeichnung der Leitung ändern Leitung löschen Leitung kopieren Pozor V ocenění rizika je nutno brát v úvahu jen inženýrské sítě, které vstupují do stavby. Údery blesku do nebo v blízkosti potrubí nejsou brány v potaz s ohledem na příčiny poškození a je předpokládáno, že potrubí je spojeno se sběrnicí potenciálů. Není-li provedeno vyrovnání potenciálů (pospojování), musí se přihlížet také k tomuto nebezpečí. Příklad výrobní budovy bez zón 7. Založení napájecí sítě nn 1 Přejmenování vedení Vedení 1 přejmenování v napájecí sítí nn Načíst 2 DEHNsupport

69 Příklad výrobní budovy bez zón 8. Založení telekomunikačního vedení 1 Založení nového vedení Vedení 1 přejmenování v telekomunikačním vedení Übernehmen 2 Příklad výrobní budovy bez zón 9. Stanovení vlastností napájecí sítě nn Volba vedení napájecí síť nn 1 Aktivovat ikonu vedení 2 Volba následujících parametrů: Typ vedení: kabelové Délka vedení Lc: 500,0m Rezistivita: 500 Ohm x m Činitel okolí: Objekt je obklopen vyššími objekty nebo stromy Okolí: předměstské okolí Transformátor: vedení bez transformátoru DEHNsupport

70 Příklad výrobní budovy bez zón 10. Stanovení vlastností telekomunikačího vedení Volba vedení telekomunikační systém 1 Aktivace ikony vedení 2 Volba následujících parametrů: Typ vedení: kabelové Délka vedení Lc: 1000,0m Rezistivita: 500 Ohm x m Činitel okolí: Objekt je obklopen vyššími objekty nebo stromy Okolí: předměstské okolí Transformátor: vedení bez transformátoru Příklad výrobní budovy bez zón 11. Stanovení vlastností sousední stavby Volba vedení napájecí síť nn 1 2 Aktivovat ikonu sousední stavba Volba následných parametrů: Činitel polohy: Objekt je obklopen objekty nebo stromy o stejné nebo nižší výšce Délka: 20,0m Šířka: 30,0m výška: 8,0m Nejvyšší bod: 0,0m DEHNsupport

71 Příklad výrobní budovy bez zón 12. Stanovení vlastností sousední stavby Volba vedení telekomunikační systém 1 Pozor! Není-li známa sousední stavba, tak nejsou v poli sousední stavba uvedeny žádné hodnoty (tzn. Hodnoty zůstanou = 0,00m). To je také v případě, délky vedení 1.000,00m. 0,0 2 0,0 0,0 0,0 Aktivovat ikonu sousední stavba Sousední stavba není známa! Příklad výrobní budovy bez zón 13. Stanovení vlastností napájecí sítě nn Volba vedení napájecí síť nn 1 2 Aktivovat ikonu vlastnosti vnitřních systémů Volba následných parametrů: Koordinovaná SPD ochrana: žádná SPD Typ vnitřní kabeláže: nestíněný kabel žádná opatření pro zabránění instalačních smyček Nejmenší jmenovité výdržné napětí (kv): <1,5 kv Typ vnější kabeláže: nestíněný kabel DEHNsupport

72 Příklad výrobní budovy bez zón 14. Stanovení vlastností telekomunikačního vedení Volba vedení telekomunikační systém 1 2 Aktivovat ikonu Vlastnosti vnitřních systémů Volba následujících parametrů: Koordinovaná SPD ochrana: žádná SPD Typ vnitřní kabeláže: stněný kabel odporem stínění > 5 a 20 Ohm / km Nejmenší jmenovité výdržné napětí (kv): 1,5 kv Typ vnější kabeláže: nestíněný kabel Příklad výrobní budovy bez zón 15. Opatření / činitelé / stanovení zařízení 2 Aktivovat ikonu činitelé 1 Opatření Volba následujících parametrů: Vnější vlastností půdy: tráva (zemědělské využití ploch) Vnitřní vlastností podlahy: linoleum Vnější ochrana před úrazem: žádná ochrana Vnitřní ochrana před úrazem: žádná ochrana Protipožární ochranná opatření: žádná ochranná opatření Riziko požáru: normální DEHNsupport

73 Příklad výrobní budovy bez zón 16. Opatření / činitelé / stanovení vlastnosti stínění Aktivovat ikonu Stínění Volba následných parametrů: Systém ochrany před bleskem LPS: žádná ochrana LPS Pospojování proti blesku: žádné pospojování Vnější prostorové stínění: žádné stínění Vnitřní prostorové stínění: žádné stínění Všeobecně o DEHNsupportu Ztráty L1, L2, L3 jakož i L4 ekonomické ztráta Ztráta Pozor ztráta kulturních hodnot ztráta veřejných služeb ztráta na lidských životech Podle volby zohledněných rizik (R1, R2, R3 jakož i R4) musí být stanoveny výpočtem příslušné součásti rizik R x (R x = N x x P x x L x ). Pro každou součást rizika je definovaná příslušná ztráta L x n. Je-li více zón, jsou tyto ztráty určeny pro každou zónu. DEHNsupport

74 Všeobecně o DEHNsupportu Výpočet ztrát La, Lu, Lf jakož i Lo (L1, L2) Kliknutí výpočtové stanovení ztrát 1 Stanovení možného ohrožených osob. Stanovení očekávaného celkového počtu osob ve stavbě. Načíst 2 Stanovení doby, po jakou se osoby zdržují na nebezpečných místech. Všeobecně o DEHNsupportu Výpočet ztrát La, Lu, Lf jakož i Lo (L3, L4) 1 Kliknutí výpočtové stanovení ztrát c definování; c = průměrná hodnota možných ztrát stavby (tzn. pojištěná hodnota možných ztrát majetku) v penězích. Načíst 2 ct definování; c t = celkové ztráty stavby (tzn, celková pojištěná hodnota majektu, který se nachází ve stavbě) v penězích. DEHNsupport

75 Příklad výrobní budovy bez zón 17. Definice ztrát / L1 lidské životy Aktivovat ikonu L1 lidské životy Volba následujících parametrů: Činitel pro vnější dotyková a kroková napětí obvyklá hodnota Činitel pro vnitřní dotyková a kroková napětí: obvyklá hodnota Činitel pro požár: průmyslové zařízení Zvláštní nebezpečí: malé riziko paniky Činitel škod pro přepětí: žádné ztráty Příklad výrobní budovy bez zón 18. Výsledek Předpokládané riziko ve vztahu k nebezpečí/ztrát na lidských životech činí 8,64 x 10-5 tzn. 8,64 lidí může být zabito nebo zraněno vlivem nebezpečí blesku za let. Akceptovaná hodnota je 1 x 10-5 tzn. 1 člověk za let. Tolerovatelné riziko je překročeno o 763 %. Je dosaženo opatření pro snížení rizik. DEHNsupport

76 Všeobecně o DEHNsupportu Vyhodnocení Ve vyhodnocení jsou zobrazeny součástí rizik ve tvaru čísel i graficky. Vyhodnocení může být provedeno v každé zóně. Na základě vyhodnocení může být dosaženo cílených ochranných opatření. Kliknutí vyhodnocení Příklad: součást rizika R B (součást s ohledem na hmotné škody vlivem přímého úderu blesku do stavby) má velmi vysokou hodnotu ve srovnání s jinými součástmi rizik. Opatření: např. instalace hromosvodu včetně pospojování proti blesku. Příklad výrobní budovy bez zón 19. Vyhodnocení Zohledňovaná rizika: R A (vně stavby): 0,4824 x 10-5 R B (všeob. výrobní budova): 4,8244 x 10-5 R V (napájecí síť nn): 1,5787 x 10-5 R V (telekomunikační síť): 1,7538 x 10-5 Jaká opatření je nutno dosáhnout? DEHNsupport

77 Příklad výrobní budovy bez zón 19. Vyhodnocení Zohledňovaná rizika: R A (vně stavby): 0,4824 x 10-5 R B (všeob. výrobní budova): 4,8244 x 10-5 R V (napájecí síť nn): 1,5787 x 10-5 R V (telekomunikační síť): 1,7538 x 10-5 Protože součásti R B jakož i R V jsou vztaženy na riziko, které souvisí se škodami na základě průchodu bleskových proudů do stavby, měl by být nejdříve instalován hromosvod včetně pospojování proti blesku. Aby byla snížena součást R V (ztráta lidských životů vlivem dotykových a krokových napětí), měly by být elektricky izolovány např. svody. Všeobecně o DEHNsupportu 1. Příklad: Výrobní budovy s kancelářemi bez rozdělením do zón Řešení DEHNsupport

78 Rozdělení stavby do zón Z S Příklad: Výrobní hala bez zón V tomto případě je stanovena jen jedna zóna Z S pro celou stavbu. 22 kv LPZ 0 B Přijetí jediné zóny rpo stavbu může vést k nadměrným ochranným opatřením, protože každé ochranné opatření musí být vztaženo k celkové stavbě. Server LPZ 0 B Napájecí síť nn Informačnětechnická síť HVT PBX Strom PAS Produktion LPZ 1 LPZ 0 B R st LPZ 0 B LPZ 1 Všeobecně o DEHNsupportu Kopírování stávajícího stavu budovy Kliknutí kopírování stavby! Aby bylo možno později srovnat vyplněné hodnoty stávajícího stavu s navrženým řešením, měla by být kopírována zohledňována stavba bez ochranných opatření před bleskem. DEHNsupport

79 Příklad výrobní budovy bez zón Kopírování stávajícího stavu výrobní budovy 1 Kliknutí kopírování stavby Výrobní budova bez ochrany přejmenování na: výrobní budova s ochranou 2 Načíst Příklad výrobní budovy bez zón Opatření ke zmenšení R B ar V Aktivování ikony stínění Opatření Volba systému ochrany před bleskem LPS: LPS třída III Volba pospojování proti blesku Pospojování pro LPL I (např. DEHNventil). bez ochranných opatření s ochrannými opatřeními DEHNsupport

80 Opatření ke snížení R B, R V LPZ0 B Systém ochrany před bleskem LPS třídy III Hmotné škody vlivem účinků bleskového proudu včetně jiskření; součásti rizik R B / R V Server S1 HVT PBX Strom PAS Produktion LPZ 1 LPZ0 B Síť nn svodič bleskových proudů Typ 1 R st LPZ 0 B LPZ 1 S3 R B R V Příklad výrobní budovy bez zón Opatření ke snížení R A 2 Aktivovat ikonu činitelé 1 3 Vnější ochrana před úrazem: Volba izolace svodů bez izolovaných svodů s izolovanými svody DEHNsupport

81 Opatření ke snížení R A LPZ0 B Zranění lidských bytostí vlivem dotykových a krokových napětí vně stavby; součást rizika R A HVT PBX Strom PAS Server Produktion LPZ 1 LPZ0 B S1 R st LPZ 0 B LPZ 1 R A Izolované svody Všeobecně o DEHNsupportu 2. Příklad: Výrobní budovy s kancelářemi s rozdělením do zón Vyhodnocení stávající stav DEHNsupport

82 Příklad výrobní budovy se zónami 1. Založení projektu Označení zákazníka 2. Založení projektu Příklad výrobní budovy se zónami 3. Evidence projekčních dat Zapsání projekčních dat: Výrobní budova se zónami Země: D pro Německo 3. Výběr bouřkové mapy dle PSČ: Výpočetní podklady, výběr normy: DIN EN (VDE ) 5. Načtení dat DEHNsupport

83 Příklad výrobní budovy se zónami 3. Výběr posuzovaných rizik Risiken Výběr rizik, auswählen, která welche betrachtet by měla být werden brána v sollen. úvahu. R1: Ztráta lidských životů R4: ekonomické ztráty Příklad výrobní budovy se zónami 4. Založení stavby, přeznačení Kliknutí přeznačení stavby 1. 2 Stavba 1 přeznačení v: výrobní budova se zónami bez ochrany Načíst 3 Pozor První krok analýzy rizika je popis stávajícího stavu. Druhý krok je volba cílených ochranných opatření za účelem snížení rizika. DEHNsupport

84 Příklad výrobní budovy se zónami 5. Stanovení sběrných ploch výrobní budovy Zapsání rozměrů stavby délka Lb: 80,0m šířka Wb: 40,0m výška Hb: 20,0m Příklad výrobní budovy se zónami 6. Stanovení činitele polohy stavby 1 Kliknutí výběr činitel polohy Objekt je obklopen objekty, např. stromy o stejné nebo nižší výšce. Stanovení činitelé polohy 2 DEHNsupport
