1 DVR-461 H.264 digitální videorekordér Uživatelský manuál

2 Obsah OVLÁDÁNÍ Přední panel Zadní panel Dálkové ovládání... 7 INSTALACE Systémová konfigurace Instalace pevného disku ZÁKLADNÍ FUNKCE a MENU Hlavní menu Nastavení nahrávání Nastavení video kanálu Správa účtů Nastavení sítě LAN Nastavení parametrů LAN HTTP Setup PTZ & RS Systémová nastavení VYHLEDÁVÁNÍ ZÁZNAMŮ Nastavení Práva uživatele Kritéria událostí Hledání podle času Zálohování záznamů HTTP PŘÍSTUP Z INTERNETU Přístup na DVR Funkce II

3 6. Mobilní připojení Symbian System III

4 1. OVLÁDÁNÍ 1.1. Přední panel Položka Popis 1 ESC/ BACKUP Ukončuje funkce a vrací se do nadřazených MENU Vstup do BACKUP MENU pro zálohy videí 2 SEARCH Vstup do menu hledání záznamů, šipkami vybírejte záznamy. ENTER potvrzuje volbu. 3 PIP Funkce pro zapnutí obrazu v obraze. ENTER potvrzuje volbu. 4 ZOOM Zapnutí nebo vypnutí dvojnásobného přiblížení obrazu. ENTER přepíná kanály. 5 AUTO Funkce pro přeskakování kanálů. Tlačítko MENU ruší funkci. 6 LED DISPLAY - REC Kontrolka stavu nahrávání. 7 LED DISPLAY- POWER Kontrolka stavu zapnutí. 8 USB 2.0 USB 2.0 port pro připojení myši nebo záložního disku. 9 REC Start/ Stop nahrávání. 10 PLAY Vyvolání přehrávání. MENU/ PAUSE Vstup do základního MENU, tlačítka šipek umožňují pohyb v menu. ( MENU/ Při přehrávání slouží pro pozastavení videa ) IR SENSOR Vstupní senzor pro dálkové ovládání. RIGHT DIRECTIONAL Kurzorové tlačítko - vpravo. Volba zrychleného přehrávání rychlostmi: 2x, 4x, 8x, 16x, 32x, 64x. BUTTON/ FAST ( / ) UP DIRECTIONAL BUTTON/ SLOW ( ) Kurzorové tlačítko - nahoru. Volba zpomaleného4přehrávání rychlostmi: 1/2x, 1/4x, 1/8x, 1/16x.

5 DOWN DIRECTIONAL BUTTON/ STOP ( / Kurzorové tlačítko - dolů. ) Zastavení přehrávání. LEFT DIRECTIONAL BUTTON/ REWIND ( / ENTER/ MODE ( ) ) Kurzorové tlačítko - vlevo. Volba zrychleného přehrávání rychlostmi: 2x, 4x, 8x, 16x, 32x, 64x. Přepíná mezi plnou obrazovkou a rozdělenou do matice. 5

6 1.2. Zadní panel Item Description 1 MAIN BNC port pro hlavní monitor. 2 VIDEO IN BNC vstupy pro kamery. 3 AUDIO IN RCA vstup pro audio. 4 NTSC PAL SWITCH Přepíná mazi video normami kamer PAL / NTSC. 5 LAN Síťový konektor. Rozhraní pro připojení I/O obvodů. 6 EXTERNAL I/O 7 AUDIO OUT RCA výstup pro audio. 8 SPOT BNC port pro výstup kamer v sekvenčním módu prohlížení. 9 DC 12V Napjecí konektor 12V SS. 6

7 1.3. Dálkové ovládání 7

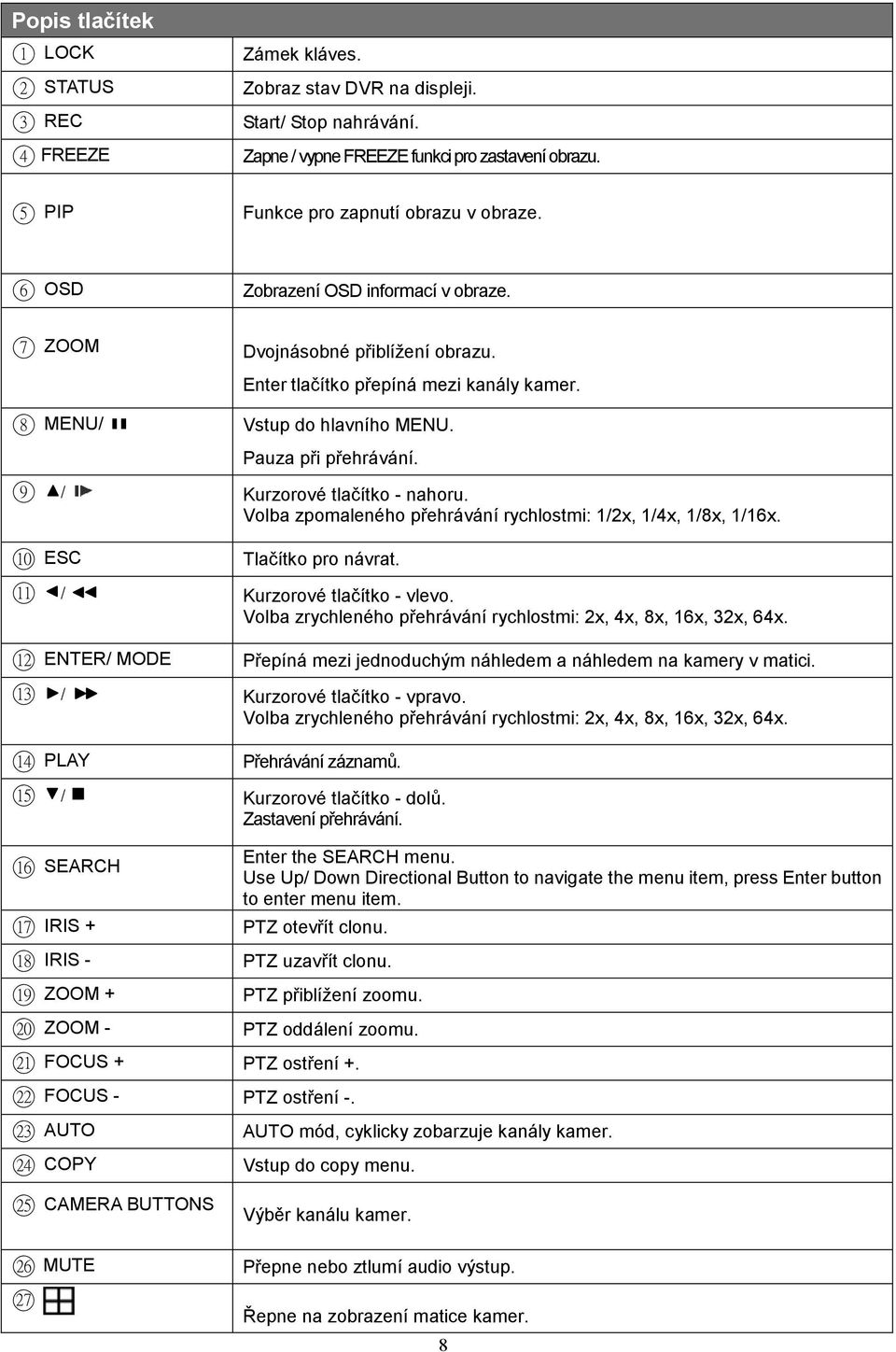

8 Popis tlačítek 1 LOCK 2 STATUS 3 REC 4 FREEZE Zámek kláves. 5 PIP Funkce pro zapnutí obrazu v obraze. 6 OSD Zobrazení OSD informací v obraze. 7 ZOOM Dvojnásobné přiblížení obrazu. Zobraz stav DVR na displeji. Start/ Stop nahrávání. Zapne / vypne FREEZE funkci pro zastavení obrazu. Enter tlačítko přepíná mezi kanály kamer. 8 MENU/ Vstup do hlavního MENU. Pauza při přehrávání. 9 / ESC ENTER/ MODE PLAY 16 SEARCH IRIS + PTZ otevřít clonu. IRIS - PTZ uzavřít clonu. ZOOM + PTZ přiblížení zoomu. ZOOM - PTZ oddálení zoomu. FOCUS + PTZ ostření +. FOCUS - PTZ ostření -. AUTO AUTO mód, cyklicky zobarzuje kanály kamer. COPY Vstup do copy menu. 25 CAMERA BUTTONS / / / 26 MUTE 27 Kurzorové tlačítko - nahoru. Volba zpomaleného přehrávání rychlostmi: 1/2x, 1/4x, 1/8x, 1/16x. Tlačítko pro návrat. Kurzorové tlačítko - vlevo. Volba zrychleného přehrávání rychlostmi: 2x, 4x, 8x, 16x, 32x, 64x. Přepíná mezi jednoduchým náhledem a náhledem na kamery v matici. Kurzorové tlačítko - vpravo. Volba zrychleného přehrávání rychlostmi: 2x, 4x, 8x, 16x, 32x, 64x. Přehrávání záznamů. Kurzorové tlačítko - dolů. Zastavení přehrávání. Enter the SEARCH menu. Use Up/ Down Directional Button to navigate the menu item, press Enter button to enter menu item. Výběr kanálu kamer. Přepne nebo ztlumí audio výstup. Řepne na zobrazení matice kamer. 8

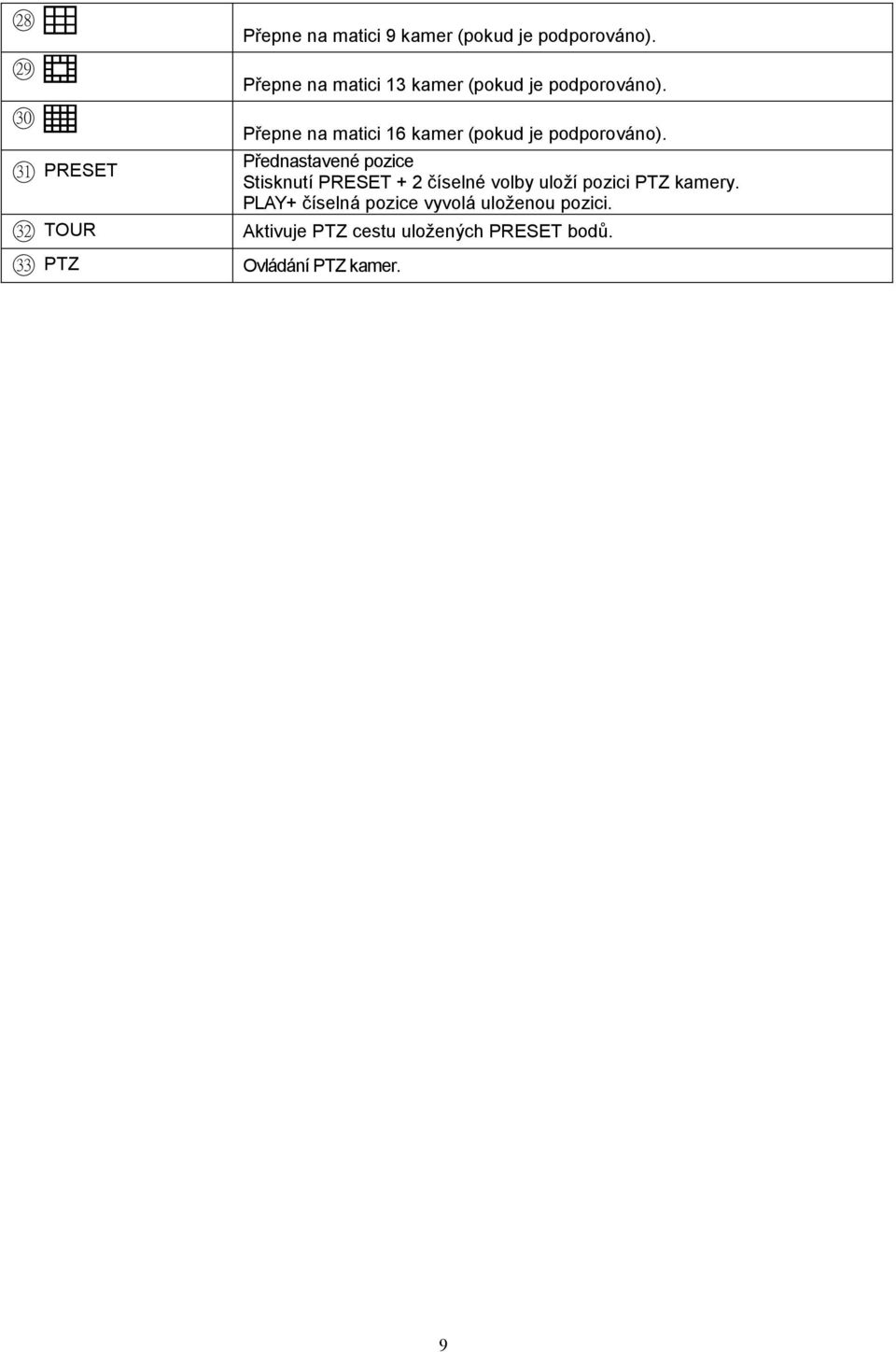

9 28 Přepne na matici 9 kamer (pokud je podporováno). 29 Přepne na matici 13 kamer (pokud je podporováno). 30 Přepne na matici 16 kamer (pokud je podporováno). Přednastavené pozice Stisknutí PRESET + 2 číselné volby uloží pozici PTZ kamery. PLAY+ číselná pozice vyvolá uloženou pozici. 31 PRESET TOUR Aktivuje PTZ cestu uložených PRESET bodů. PTZ Ovládání PTZ kamer. 9

10 2.INSTALACE 2.1. Systémová konfigurace Main monitor output: výstup pro hlavní video monitor Camera 1-4: kamera 1-4 Audio input: audio vstup Power supply: napájení 12V SS Spot monitor output: výstup pro monitor náhledů Audio output: audio výstup NTSC/PAL switch: přepínač video norem obrazů kamer Network coonection: připojení k LAN RS-485/relay/sensor: I/O sběrnice 10

11 2.2. Instalace pevného disku Krok 1: Odšroubujte kryt. Krok 2: Sejměte kryt. Krok 3: Instalujte disk. 11

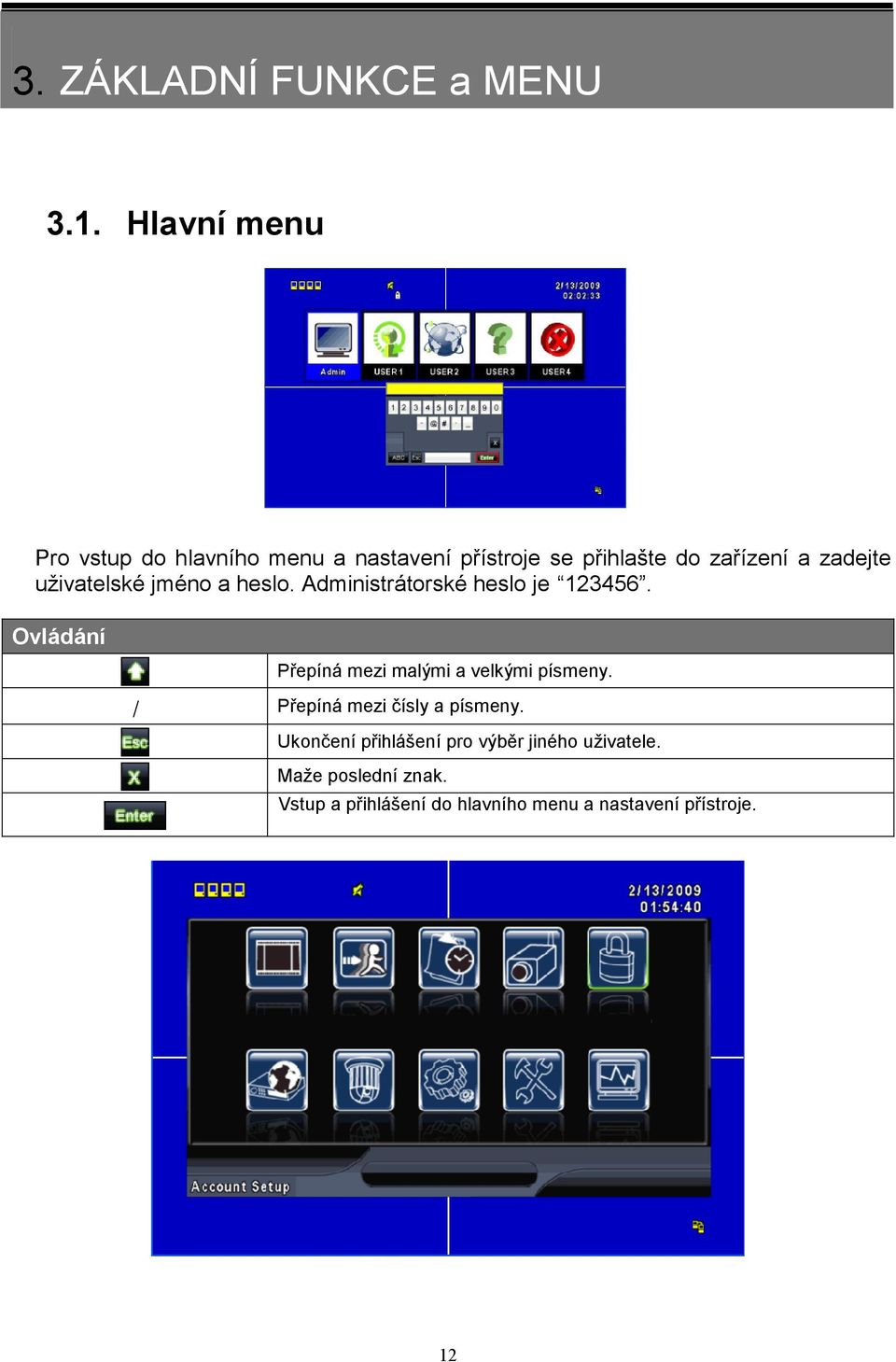

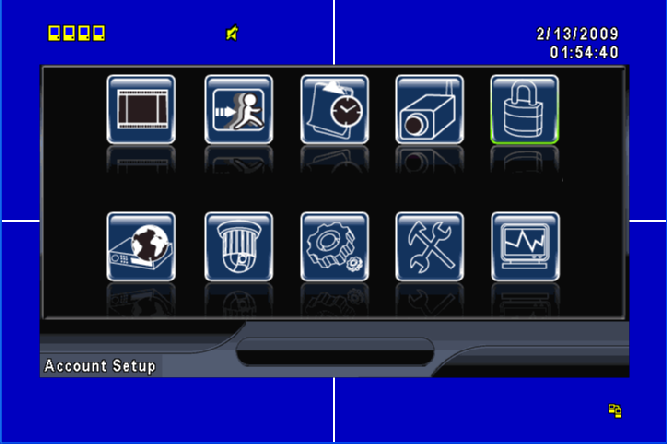

12 3. ZÁKLADNÍ FUNKCE a MENU 3.1. Hlavní menu Pro vstup do hlavního menu a nastavení přístroje se přihlašte do zařízení a zadejte uživatelské jméno a heslo. Administrátorské heslo je Ovládání Přepíná mezi malými a velkými písmeny. / Přepíná mezi čísly a písmeny. Ukončení přihlášení pro výběr jiného uživatele. Maže poslední znak. Vstup a přihlášení do hlavního menu a nastavení přístroje. 12

13 Pohyb v nastavení Přepíná parametry zvolené funkce. Přepíná mezi jednotlivými funkcemi. MENU Ukládá změny. ESC Návrat do předešlých stavů a menu. ENTER Vstup do menu nebo potvrzení voleb Nastavení nahrávání Položka Popis Akce při zaplnění disku. Vyberte STOP pro zastavení záznamu nebo OVERWRITE pro přapis nejstarších záznamů. HDD FULL [Stop] ukončí nahrávání. [Overwrite] bude přepisovat od nejstarších záznamů. Schedule - Record Normal Povolí nebo zakáže normální nahrávání. Schedule Record Motion Povolí nebo zakáže nahrávání při detekci pohybu v obraze. Schedule Record Sensor Povolí nebo zakáže nahrávání při detekci alarmu z čidel. Pre-Alarm Record Audio Record Video Preservation Quality & Frame Rate Funkce pro aktivaci před-nahrávání 10sekund video obrazu při alarmu nebo pohybu v obraze. Povolí nebo zakáže nahrávat audio. Délka životnosti uložení video záznamů, nezávislé na zaplněném HDD. Nastavení kvality a snímkové rychlosti pro každý video kanál. Setup 13

14 3.3. Nastavení video kanálu Položka Mask Brightness Contrast Saturation Hue Name Volume Popis Maska pro definici zakrytí nesledované zóny. Jas obrazu kamery, hodnoty od 1 do 255, standardně 128. Kontrast obrazu kamery, hodnoty od 1 do 255, standardně 128. Barevné nasycení obrazu kamery, hodnoty od 1 do 255, standardně 128. Vyvážení barev obrazu kamery, hodnoty od 1 do 255, standardně 128. Platné pouze pro NTSC. Jméno kanálu. Hlasitost audia kamery asociovanéo ze vstupu. 14

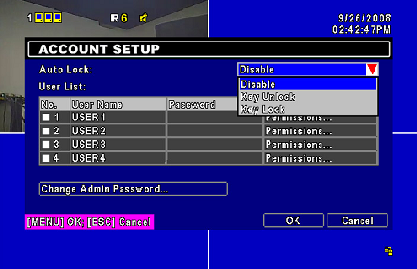

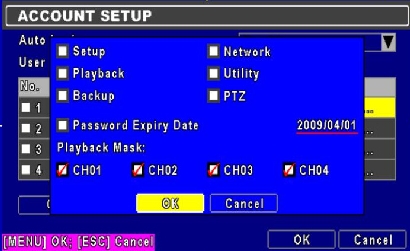

15 3.4. Správa účtů Systém správy účtů uvažuje přístup 4 různých typů uživatelů, tovární administrátorský účet [admin] má heslo Položka Popis Po jedné minutě se DVR přepne do náhledového režimu. Pro změny Funkce Nastavení Auto Lock Auto odhlášení Zamkni klávesy Vypnuto Zatržené znamené aktivovaný účet. Odemkni klávesy No. Password Heslo uživatele musí obsahovat aspoň 8 znaků. Permissions Change Admin Password Zámek kláves Zvolte práva vybraného uživatele. Změna hesla administrátora. Práva uživatele Zašrktnuté volby znamenají povolené funkce, kterými může uživatel operovat nebo které funkce může měnit. 15

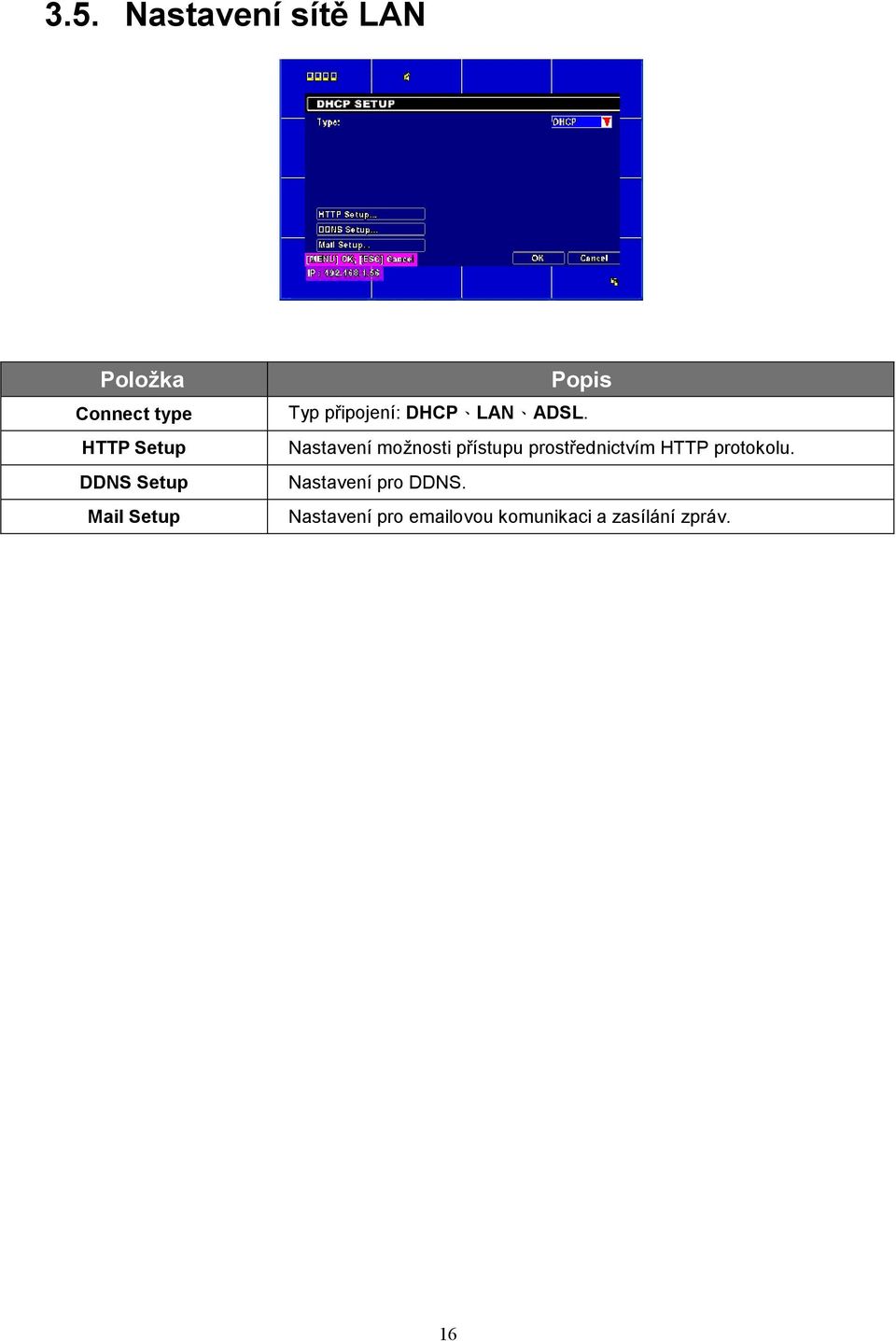

16 3.5. Nastavení sítě LAN Položka Connect type Popis Typ připojení: DHCP LAN ADSL. HTTP Setup Nastavení možnosti přístupu prostřednictvím HTTP protokolu. DDNS Setup Nastavení pro DDNS. Mail Setup Nastavení pro ovou komunikaci a zasílání zpráv. 16

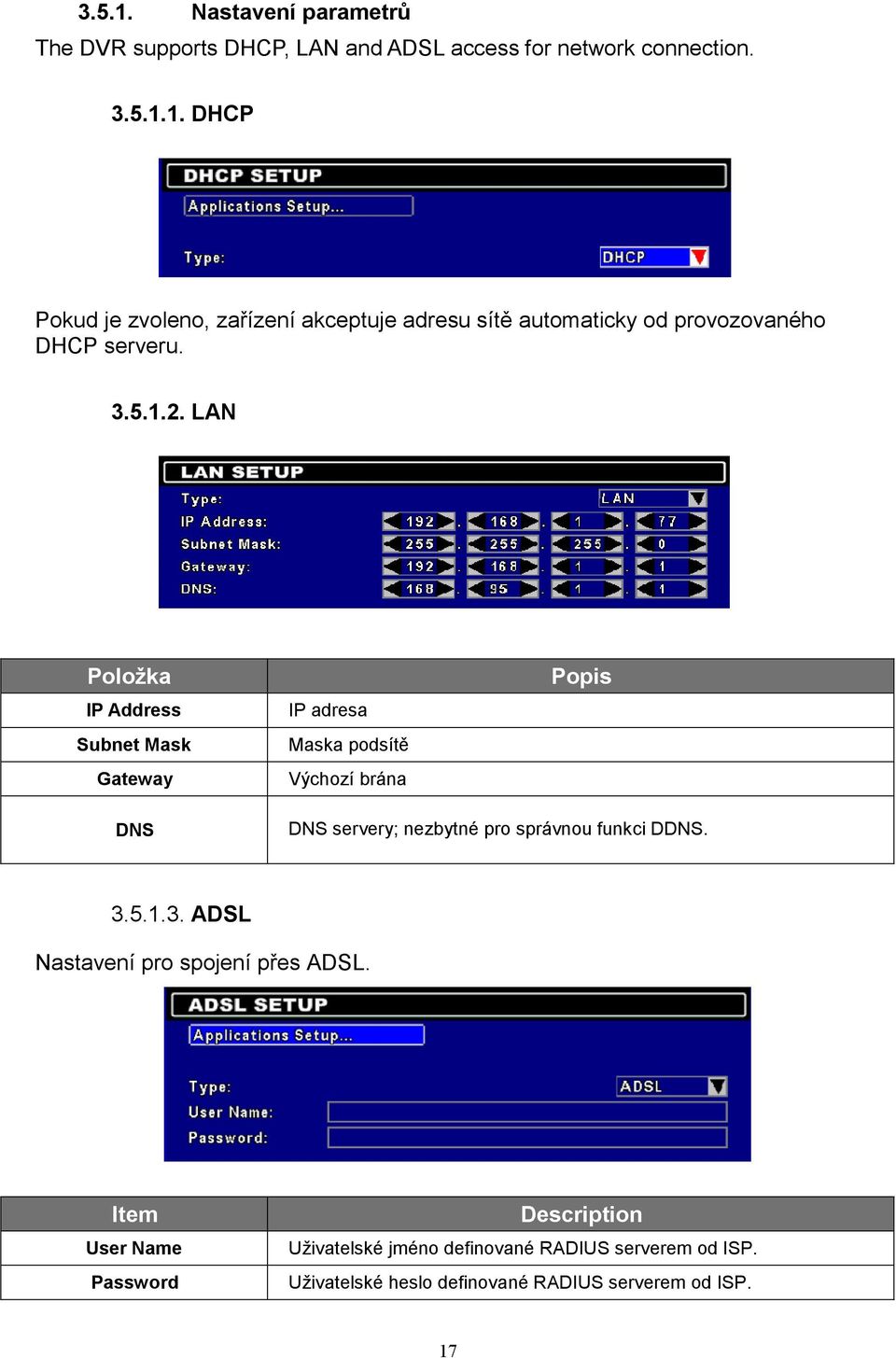

17 Nastavení parametrů The DVR supports DHCP, LAN and ADSL access for network connection DHCP Pokud je zvoleno, zařízení akceptuje adresu sítě automaticky od provozovaného DHCP serveru LAN Položka IP Address Popis IP adresa Subnet Mask Maska podsítě Gateway Výchozí brána DNS DNS servery; nezbytné pro správnou funkci DDNS ADSL Nastavení pro spojení přes ADSL. Item Description User Name Uživatelské jméno definované RADIUS serverem od ISP. Password Uživatelské heslo definované RADIUS serverem od ISP. 17

18 HTTP Setup Položka Enable HTTP Server Port Popis Povolí interní WEB server, DVR lze pak spravovat vzdáleně přes internet.. Platný komunikační port od 1 do Standardně PTZ & RS-485 DVR-461 umožňuje uživatelům ovládat PTZ kamery a jejich funkce prostřednictvím sběrnice RS-485. Položka Enable PTZ Protocol PTZ ID Baud Rate Popis Povolí funkci PTZ pro zvolený kanál kamer. Zvolte protokol pro ovládání, podporovány jsou: PELCO-P, PELCO-D, KND. Nastavení adresy ID na sběrnici, od 1 do 64. Komunikační rychlost s kamerou:

19 3.7. Systémová nastavení Položka DVR Name DVR Location Language Auto-Seq Interval Popis Název DVR pro identifikaci. Fyzické umístění DVR pro identifikaci. Volba jazyka UI. Definice délky intervalu pro přepínání kamer v sekvenčním režimu AUTO. ( Seconds) Remote ID Display Setup Date/Time Setup Buzzer & Relay Setup Spot Setup Systémová funkce, nedefinováno. Nastavení zobrazení. Nastavení data a času. Nastavení pro rozhraní alarmů a varovné signalizace. Nastavení pro výstup na SPOT monitor. 19

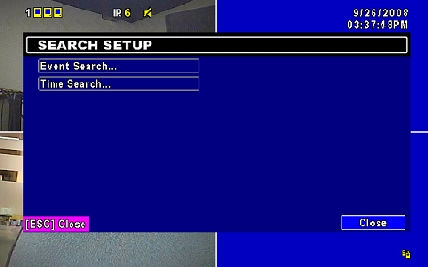

20 4.VYHLEDÁVÁNÍ ZÁZNAMŮ 4.1. Nastavení Položka Popis Event Search Hledání podle událostí. Time Search Hledání podle časové osy. Select Playback Channels 1 ~ 4 Vyberte kamery pro přehrávání záznamu, nevybrané budou poskytovat aktuální obraz Vyhledávání podle událostí DVR rekordér zaznamenává video obraz s možnými událostmi jako jsou akce detekce pohybu v obraze nebo událostmi spojené se vstupy z I/O čidla apod. Podle událostí v seznamu lze vyhledávat záznamy. 20

21 Položka Criteria Page Date/Time Popis Zvolené události pro hledání. Zreviduje seznam událostí. Datum a čas události. Definované události: Event Type Channel VLOSS Ztráta signálu kamery MOTION Detekce pohybu SENSOR Senzorový podnět REMOTE IN Přihlášení uživatele z internetu REMOTE OUT Odhlášení uživatele z internetu POWER ON Po zapnutí KEY LOCK Při uzamčení DVR KEY UNLOCK Při odemčení DVR HDD FULL Když je plný disk Vztažný video kanál kamery. Kritéria událostí 21

22 Hledání podle času Záznamy lze vyhledávat podle zvolené časové periody. Zvolené dny jsou označeny symbolem [ ]. Po výběru lze pak specifikovat čas, pozice nahrávky v periodě zobrazuje časová osa: 22

23 4.2. Zálohování záznamů Video nahrávky lze exportovat na externí disk připojený rozhraním USB. Zaznamenaný formát je v podobě IRF souboru, který je přehratelný dodávanou aplikací. Položka From To Device Popis Začátek periody pro export Konec periody pro export Výběr zařízení Free Space Volné místo na USB disku. Refresh Přepočítání místa na disku. Calculate Start Přepočítá velikost exportovaných dat. Zahájí export dat. Zkontrolujte si, zda velikost exportovaného souboru je vždy menší než volné místo na USB HDD. POZOR, neodpojujte USB disk při zálohování dat! 23

24 5. HTTP PŘÍSTUP Z INTERNETU 5.1. Přístup na DVR Krok 1 Zadejte IP adresu DVR rekordéru do adresního řádku Internet Exploreru. (Alternativní prohlížeče nejsou plně podporovány.) Krok 2: V přihlašovacím okně zadejte tovární nebo Vámi předem nadefinované přihlašovací údaje. Defaultní jméno pro administrátora admin, heslo

25 Krok 3: Po přihlášení se nacházíte náhledovém režimu LIVE: 5.2. Funkce Uživatelské rozhraní DVR v Internet exploreru při vzdáleném přístupu nabízí stejné funkce jako při lokálním ovládání. Funkce jsou pojmenovány stejnými názvy a korespondují s lokálním uživatelským rozhraním UI. 25
