1 Uživatelská příručka k záchrannému prostředí StorageCraft Recovery Environment Prohlášení o autorských právech společnosti StorageCraft Copyright 2012 StorageCraft Technology Corp. Všechna práva vyhrazena. StorageCraft ImageManager, StorageCraft ShadowProtect, StorageCraft Cloud a StorageCraft Cloud Services, a veškerá s nimi spojená loga jsou obchodní známky společnosti StorageCraft Technology Corporation ve Spojených státech a jiných zemích. Všechny ostatní značky a názvy produktů jsou nebo mohou být obchodní známky nebo registrované obchodní známky jejich příslušných vlastníků.

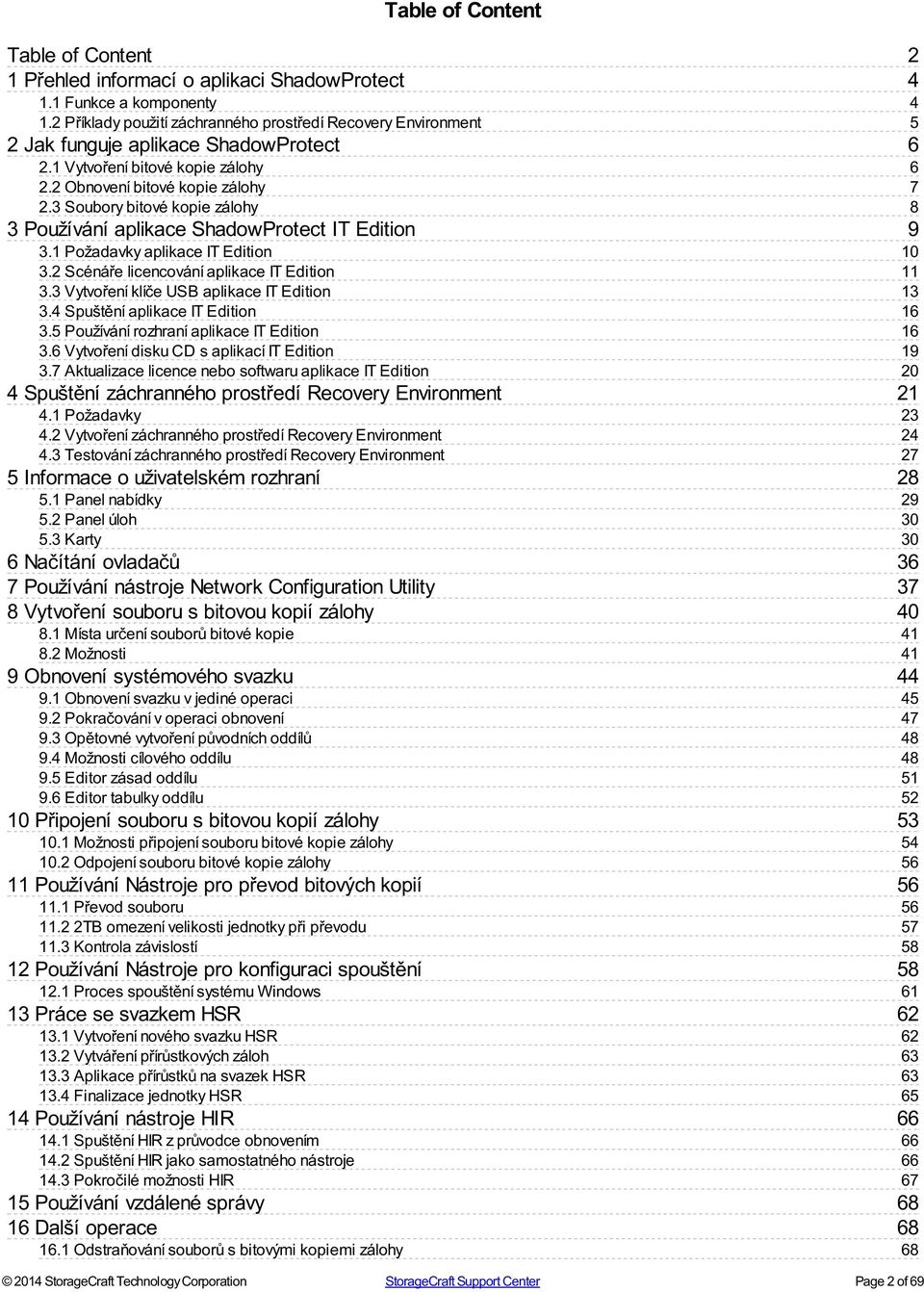

2 Table of Content Table of Content 1 Přehled informací o aplikaci ShadowProtect 1.1 Funkce a komponenty 1.2 Příklady použití záchranného prostředí Recovery Environment 2 Jak funguje aplikace ShadowProtect 2.1 Vytvoření bitové kopie zálohy 2.2 Obnovení bitové kopie zálohy 2.3 Soubory bitové kopie zálohy 3 Používání aplikace ShadowProtect IT Edition 3.1 Požadavky aplikace IT Edition 3.2 Scénáře licencování aplikace IT Edition 3.3 Vytvoření klíče USB aplikace IT Edition 3.4 Spuštění aplikace IT Edition 3.5 Používání rozhraní aplikace IT Edition 3.6 Vytvoření disku CD s aplikací IT Edition 3.7 Aktualizace licence nebo softwaru aplikace IT Edition 4 Spuštění záchranného prostředí Recovery Environment 4.1 Požadavky 4.2 Vytvoření záchranného prostředí Recovery Environment 4.3 Testování záchranného prostředí Recovery Environment 5 Informace o uživatelském rozhraní 5.1 Panel nabídky 5.2 Panel úloh 5.3 Karty 6 Načítání ovladačů 7 Používání nástroje Network Configuration Utility 8 Vytvoření souboru s bitovou kopií zálohy 8.1 Místa určení souborů bitové kopie 8.2 Možnosti 9 Obnovení systémového svazku 9.1 Obnovení svazku v jediné operaci 9.2 Pokračování v operaci obnovení 9.3 Opětovné vytvoření původních oddílů 9.4 Možnosti cílového oddílu 9.5 Editor zásad oddílu 9.6 Editor tabulky oddílu 10 Připojení souboru s bitovou kopií zálohy 10.1 Možnosti připojení souboru bitové kopie zálohy 10.2 Odpojení souboru bitové kopie zálohy 11 Používání Nástroje pro převod bitových kopií 11.1 Převod souboru TB omezení velikosti jednotky při převodu 11.3 Kontrola závislostí 12 Používání Nástroje pro konfiguraci spouštění 12.1 Proces spouštění systému Windows 13 Práce se svazkem HSR 13.1 Vytvoření nového svazku HSR 13.2 Vytváření přírůstkových záloh 13.3 Aplikace přírůstků na svazek HSR 13.4 Finalizace jednotky HSR 14 Používání nástroje HIR 14.1 Spuštění HIR z průvodce obnovením 14.2 Spuštění HIR jako samostatného nástroje 14.3 Pokročilé možnosti HIR 15 Používání vzdálené správy 16 Další operace 16.1 Odstraňování souborů s bitovými kopiemi zálohy 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 2 of

3 16.2 Ověřování souborů s bitovými kopiemi zálohy StorageCraft Technology Corporation StorageCraft Support Center Page 3 of 69

4 Vítejte v Uživatelské příručce záchranného prostředí StorageCraft Recovery Environment. Tato příručka je určena pro záchranné prostředí Recovery Environment-Windows (RE-WIND) a Recovery Environment-Crossplatform (RE-X). Popisuje technologii aplikace ShadowProtect a jak na maximum využívat záchranné prostředí. Vysvětluje též používání aplikace ShadowProtect IT Edition. Verze IT Edition je totožná se záchranným prostředím Recovery Environment, je ale distribuována na klíči USB a vyžaduje samostatnou licenci. Tato příručka se soustředí na záchranné prostředí Recovery Environment v5.2.0 a program REBuilder v Obsahuje následující hlavní kapitoly: Přehled informací o aplikaci ShadowProtect Jak funguje aplikace ShadowProtect Používání aplikace ShadowProtect IT Edition Spuštění záchranného prostředí Recovery Environment Informace o uživatelském rozhraní Načítání ovladačů Používání nástroje Network Configuration Utility Vytvoření souboru s bitovou kopií zálohy Obnovení systémového svazku Připojení souboru s bitovou kopií zálohy Používání Nástroje pro převod bitových kopií Používání Nástroje pro konfiguraci spouštění Práce se svazkem HSR Používání nástroje HIR Používání vzdálené správy Další operace Další informace Informace o potížích a další zdroje naleznete: V souborech ShadowProtect ReadMe a ReadMe, které jsou k dispozici na internetu. Na fóru věnovaném záchrannému prostředí Recovery Environment na adrese Na webu odborné pomoci společnosti StorageCraft na adrese Ve Glosář StorageCraft. Pravidla značení v tomto dokumentu Poznámka či varování uvádí důležité informace o konfiguraci anebo používání záchranného prostředí StorageCraft Recovery Environment. 1 Přehled informací o aplikaci ShadowProtect Záchranné prostředí je zásadní součástí komplexního řešení zotavení po havárii ShadowProtect. Zjistěte, jakou roli záchranné prostředí Recovery Environment v tomto řešení hraje, a kdy je vhodné je používat: Funkce a komponenty Příklady použití záchranného prostředí Recovery Environment 1.1 Funkce a komponenty KomponentaFunkce Uživatelská příručka k záchrannému prostředí ShadowProtect Konzole Konzole slouží ke správě konfigurace zotavení po havárii systému Windows. Konzole poskytuje následující funkce: Konfiguraci úloh zálohování, které jsou s pomocí průvodce spuštěny na pozadí, aby uživatel mohl nerušeně pracovat. Využívá 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 4 of 69

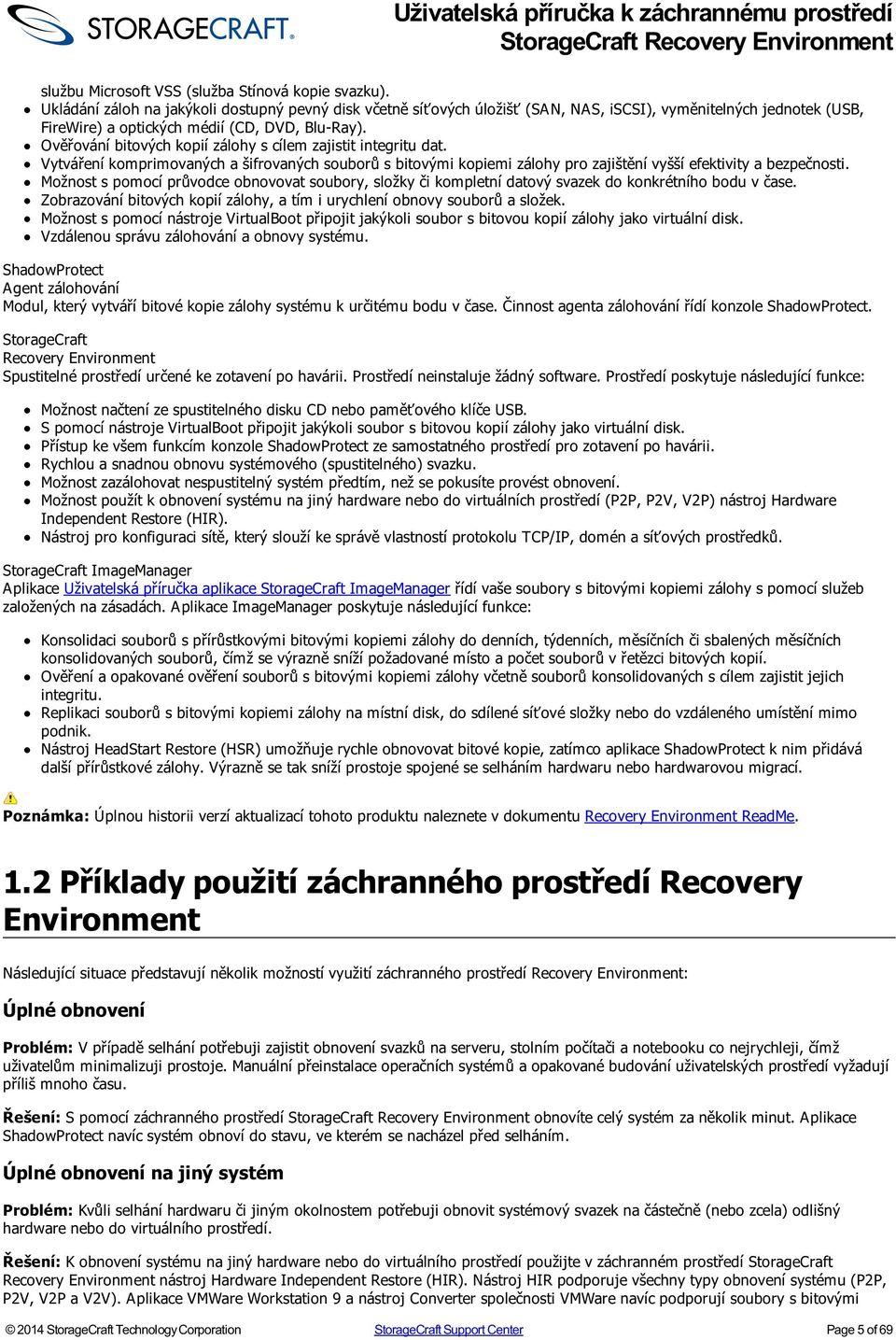

5 službu Microsoft VSS (služba Stínová kopie svazku). Ukládání záloh na jakýkoli dostupný pevný disk včetně síťových úložišť (SAN, NAS, iscsi), vyměnitelných jednotek (USB, FireWire) a optických médií (CD, DVD, Blu-Ray). Ověřování bitových kopií zálohy s cílem zajistit integritu dat. Vytváření komprimovaných a šifrovaných souborů s bitovými kopiemi zálohy pro zajištění vyšší efektivity a bezpečnosti. Možnost s pomocí průvodce obnovovat soubory, složky či kompletní datový svazek do konkrétního bodu v čase. Zobrazování bitových kopií zálohy, a tím i urychlení obnovy souborů a složek. Možnost s pomocí nástroje VirtualBoot připojit jakýkoli soubor s bitovou kopií zálohy jako virtuální disk. Vzdálenou správu zálohování a obnovy systému. ShadowProtect Agent zálohování Modul, který vytváří bitové kopie zálohy systému k určitému bodu v čase. Činnost agenta zálohování řídí konzole ShadowProtect. StorageCraft Recovery Environment Spustitelné prostředí určené ke zotavení po havárii. Prostředí neinstaluje žádný software. Prostředí poskytuje následující funkce: Možnost načtení ze spustitelného disku CD nebo paměťového klíče USB. S pomocí nástroje VirtualBoot připojit jakýkoli soubor s bitovou kopií zálohy jako virtuální disk. Přístup ke všem funkcím konzole ShadowProtect ze samostatného prostředí pro zotavení po havárii. Rychlou a snadnou obnovu systémového (spustitelného) svazku. Možnost zazálohovat nespustitelný systém předtím, než se pokusíte provést obnovení. Možnost použít k obnovení systému na jiný hardware nebo do virtuálních prostředí (P2P, P2V, V2P) nástroj Hardware Independent Restore (HIR). Nástroj pro konfiguraci sítě, který slouží ke správě vlastností protokolu TCP/IP, domén a síťových prostředků. StorageCraft ImageManager Aplikace Uživatelská příručka aplikace StorageCraft ImageManager řídí vaše soubory s bitovými kopiemi zálohy s pomocí služeb založených na zásadách. Aplikace ImageManager poskytuje následující funkce: Konsolidaci souborů s přírůstkovými bitovými kopiemi zálohy do denních, týdenních, měsíčních či sbalených měsíčních konsolidovaných souborů, čímž se výrazně sníží požadované místo a počet souborů v řetězci bitových kopií. Ověření a opakované ověření souborů s bitovými kopiemi zálohy včetně souborů konsolidovaných s cílem zajistit jejich integritu. Replikaci souborů s bitovými kopiemi zálohy na místní disk, do sdílené síťové složky nebo do vzdáleného umístění mimo podnik. Nástroj HeadStart Restore (HSR) umožňuje rychle obnovovat bitové kopie, zatímco aplikace ShadowProtect k nim přidává další přírůstkové zálohy. Výrazně se tak sníží prostoje spojené se selháním hardwaru nebo hardwarovou migrací. Poznámka: Úplnou historii verzí aktualizací tohoto produktu naleznete v dokumentu Recovery Environment ReadMe. 1.2 Příklady použití záchranného prostředí Recovery Environment Následující situace představují několik možností využití záchranného prostředí Recovery Environment: Úplné obnovení Problém: V případě selhání potřebuji zajistit obnovení svazků na serveru, stolním počítači a notebooku co nejrychleji, čímž uživatelům minimalizuji prostoje. Manuální přeinstalace operačních systémů a opakované budování uživatelských prostředí vyžadují příliš mnoho času. Řešení: S pomocí záchranného prostředí obnovíte celý systém za několik minut. Aplikace ShadowProtect navíc systém obnoví do stavu, ve kterém se nacházel před selháním. Úplné obnovení na jiný systém Uživatelská příručka k záchrannému prostředí Problém: Kvůli selhání hardwaru či jiným okolnostem potřebuji obnovit systémový svazek na částečně (nebo zcela) odlišný hardware nebo do virtuálního prostředí. Řešení: K obnovení systému na jiný hardware nebo do virtuálního prostředí použijte v záchranném prostředí StorageCraft Recovery Environment nástroj Hardware Independent Restore (HIR). Nástroj HIR podporuje všechny typy obnovení systému (P2P, P2V, V2P a V2V). Aplikace VMWare Workstation 9 a nástroj Converter společnosti VMWare navíc podporují soubory s bitovými 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 5 of 69

6 kopiemi StorageCraft. Migrace serveru s pomocí nástroje HeadStart Restore Problém: Potřebujete provést migraci databázového serveru s 20 TB dat na novou hardwarovou platformu. Nemůžete si ale dovolit uvést server do stavu offline na tři dny, po které migrace dat na nový hardware potrvá. Řešení: Starý server nechejte spuštěný, vytvářejte přírůstkové zálohy a v nástroji HeadStart Restore spusťte obnovení tohoto řetězce bitových kopií zálohy na nový hardware. Nástroj HSR začne za nějakou dobu zpracovávat nejaktuálnější přírůstkovou zálohu vytvořenou na starém serveru. Jakmile k tomu dojde, můžete starý server mimo pracovní dobu odstavit, obnovit na nový server poslední přírůstkovou zálohu a uvést nový systém do stavu online. S pomocí nástroje Hardware Independent Restore (HIR) můžete dokonce provést migraci svazku s operačním systémem, čímž zajistíte, aby se migrovaný operační systém na hardwaru nového serveru správně spustil. Pohotovostní server s pomocí nástroje HeadStart Restore Problém: Přejete si mít pohotovostní server, který v případě selhání primárního serveru převezme jeho služby. Nemůžete si ale dovolit nákladnou technologii zrcadlení serverů. Řešení: Váš provozní server vytváří kontinuální přírůstkové zálohy. S pomocí nástroje HSR nakonfigurujte řešení, které bude tyto přírůstkové bitové kopie zálohy automaticky používat na sekundárním pohotovostním serveru. Pokud váš provozní server selže, aplikujte s pomocí nástroje HSR na pohotovostní server přírůstkové kopie až po tu nejnovější (otázka několika minut). Poté jej uveďte do stavu online jako náhradu za poškozený provozní server. 2 Jak funguje aplikace ShadowProtect Aplikace ShadowProtect vytváří soubory s bitovými kopiemi zálohy, které přesně zachycují svazek počítače v určitém okamžiku. Nejedná se o standardní kopii souborů svazku, ale o kopii jednotlivých sektorů svazku. Bude-li třeba obnovit data, můžete soubor s bitovou kopií zálohy připojit (s pomocí Nástroje pro připojení aplikace ShadowProtect) a zobrazovat jeho obsah stejně jako u běžného svazku. Z bitové kopie lze poté obnovovat konkrétní soubory a složky či celý svazek přesně do okamžiku, kdy byla bitová kopie zálohy vytvořena. Aplikace ShadowProtect provádí základní dvě úlohy: Vytvoření bitové kopie zálohy Obnovení bitové kopie zálohy Pracuje s mnoha Soubory bitové kopie zálohy. 2.1 Vytvoření bitové kopie zálohy K vytvoření bitové kopie zálohy prostřednictvím nainstalované verze aplikace ShadowProtect jsou třeba dva zásadní procesy: Vytvoření snímku Aplikace ShadowProtect vytvoří s pomocí služby VSS (k dispozici v systémech Windows Server 2003, Windows XP nebo novějších) ke konkrétnímu okamžiku snímek svazku, který si přejete zálohovat. Celý proces vytvoření snímku trvá jen několik málo sekund a nenarušuje provoz systému. SnímekPodporovaný operační systémrychlost vytváření bitové kopiekvalitakomentáře StorageCraft VSM s VSS Řada systémů Windows Server 2000 Rychlá Nejlepší Aplikace podporující službu VSS umožňují vytváření nejlepších záloh. Ke zlepšení kvality záloh a ke správě aplikací, které nepodporují službu VSS, může používat soubory skriptu. Microsoft VolSnap s VSS Uživatelská příručka k záchrannému prostředí 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 6 of 69

7 Řada systémů Windows Server 2003/2008 Pomalá Nejlepší Aplikace podporující službu VSS umožňují vytváření nejlepších záloh. Ke zlepšení kvality záloh a ke správě aplikací, které nepodporují službu VSS, používá soubory skriptu (před i po vytvoření snímku). Nelze vytvářet Glosář StorageCraft. StorageCraft VSM Direct Řada systémů Windows 2000 Server Řada systémů Windows 2003/2008 Server Rychlá Dobrá Ke zlepšení kvality záloh a ke správě aplikací (podporujících i nepodporujících službu VSS) používá soubory skriptu (před i po vytvoření snímku). Aplikace ShadowProtect nabízí též funkci Plánovač záloh, s jejíž pomocí lze nastavit automatizované úlohy zálohování chráněných svazků. Plánovat lze úplné nebo přírůstkové bitové kopie (až v 15minutových intervalech) a spravovat uchovávání sad bitových kopií zálohy. Nástroj pro převod bitových kopií v aplikacích ImageManager a ShadowProtect zjednodušuje správu bitových kopií konsolidací souborů v sadě bitových kopií, modifikací šifrování heslem a komprese a spojováním nebo rozdělováním souborů s bitovými kopiemi. Uložení souborů s bitovými kopiemi Aplikace ShadowProtect zapisuje soubor s bitovou kopií zálohy na určené úložné médium. Využít můžete úložiště v síti (SAN, iscsi, NAS atd.), vyměnitelná úložiště (USB, FireWire) a optická média (CD, DVD, Blu-ray). Délka trvání zápisu souboru s bitovou kopií zálohy závisí na hardwaru systému a na velikosti tohoto souboru. Podrobnosti naleznete v části Vytvoření souboru s bitovou kopií zálohy v Uživatelské příručce aplikace ShadowProtect. Vytvoření zálohy s pomocí záchranného prostředí Recovery Environment Prostřednictvím záchranného prostředí Recovery Environment lze Vytvoření souboru s bitovou kopií zálohy systému. Má-li Recovery Environment přístup k základní bitové kopii systému na externím disku, umí též Vytvoření souboru s bitovou kopií zálohy systému. V záchranném prostředí ale nelze naplánovat úlohu zálohování. 2.2 Obnovení bitové kopie zálohy Jakmile vytvoříte bitovou kopii zálohy, můžete tato data obnovit dvěma způsoby: Obnova jednotlivých souborů a složek S pomocí Nástroje pro připojení aplikace ShadowProtect otevřete soubor s bitovou kopií jako svazek, a to buď jako písmeno jednotky, nebo jako přípojný bod. V případě potřeby lze s pomocí Nástroje pro připojení efektivně připojit stovky bitových kopií zálohy současně. Tyto připojené soubory si zachovávají původní vlastnosti svazku systému Windows. Uživatelé tak mohou k souboru s bitovou kopií zálohy přistupovat stejně, jako by se svazek nacházel na pevném disku. Mohou např. provádět modifikace a poté veškeré změny ukládat do dočasného svazku ve formě souboru s přírůstkovou zálohou. Další informace o připojování souborů s bitovými kopiemi zálohy naleznete v části Připojování souborů s bitovými kopiemi zálohy v Uživatelské příručce aplikace ShadowProtect. Obnova celého svazku S pomocí Obnovení svazku můžete ze souboru s bitovou kopií zálohy obnovit celý datový svazek. S pomocí záchranného prostředí Obnovení systémového svazku můžete obnovit systémový (spouštěcí) svazek StorageCraft Technology Corporation StorageCraft Support Center Page 7 of 69

8 2.3 Soubory bitové kopie zálohy Nástroj Prozkoumat bitovou kopii zálohy v záchranném prostředí Recovery Environment slouží k připojení souboru s bitovou kopií zálohy, jako kdyby se jednalo o běžný svazek. Poté budete moci z této připojené bitové kopie obnovovat konkrétní soubory a složky. (Celý svazek obnovíte do momentu, kdy aplikace ShadowProtect zachytila bitovou kopii zálohy s pomocí funkce Obnovit svazek.) Aplikace ShadowProtect vytváří následující typy souborů: Bitové kopie zálohypopis Úplná (.spf) Samostatný soubor s bitovou kopií, který reprezentuje diskový svazek v konkrétním časovém bodě. Soubory s úplnými bitovými kopiemi zálohy nejsou závislé na žádných jiných souborech. Přírůstková (.spi) Soubor s bitovou kopií obsahující změny svazku, ke kterým došlo od vytvoření předchozího souboru s bitovou kopií zálohy. Soubory s přírůstkovými bitovými kopiemi zálohy můžete vytvářet na základě úplných bitových kopií zálohy nebo jiných přírůstkových bitových kopií zálohy. Aplikace ShadowProtect vytváří soubory s přírůstkovými bitovými kopiemi též v případě, že je existující soubor s bitovou kopií připojen v režimu čtení/zápisu a dojde k jeho modifikaci. Soubory s přírůstkovými bitovými kopiemi zálohy umožňují aplikaci ShadowProtect nabízet několik strategií zálohování svazků, a to včetně Glosář StorageCraft a přírůstkových záloh. Rozložené (.sp#) Soubory s bitovou kopií, které patří do rozložené sady bitových kopií. Aplikace ShadowProtect vytváří rozložené sady bitových kopií rozdělením souboru s bitovou kopií zálohy na části s cílem zvýšit přenositelnost (např. uložit soubor s bitovou kopií na více disků CD). Ve skutečném rozloženém souboru s bitovou kopií je znak # nahrazen číslem, které označuje pozici souboru v rámci rozložené sady bitových kopií. ImageManager -cd.spi -cw.spi -cm.spi Soubory s bitovými kopiemi, které byly automaticky sbaleny aplikací ShadowProtect ImageManager. Koncovka před příponou souboru označuje, zda se jedná o denní, týdenní nebo měsíční sbalené soubory se zálohou. -cr Sbalený soubor, který aplikace ImageManager používá při konsolidaci..spk Soubor s klíčem používaný k šifrování souborů s bitovými kopiemi zálohy..spwb Dočasný soubor se zpětným zápisem, který slouží k ukládání změn provedených v připojené bitové kopii svazku..bitmap Datový soubor, který aplikace ImageManager používá k optimalizaci konsolidace. Konvence pojmenování souborů Aplikace ShadowProtect používá k identifikaci souboru a jeho vztahu a závislostí vůči jiným souborům s bitovými kopiemi zálohy konvence pojmenování. Syntaxe je následující: <identifikátor-svazku>-b_<základní-pořadí>-d<rozdílová-pořadí>-i<přírůstková-pořadí>.<přípona> Tato syntaxe využívá následující variabilní komponenty: KomponentaPopis identifikátor svazku Identifikuje svazek, který soubor s bitovou kopií zálohy reprezentuje. základní-pořadí Pořadové číslo souboru se základní bitovou kopií zálohy. Určuje buď: pořadové číslo tohoto souboru, nebo soubor se základní bitovou kopií, na kterém je tento soubor závislý. Uživatelská příručka k záchrannému prostředí 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 8 of 69

9 rozdílová-pořadí Pořadové číslo rozdílové zálohy. Určuje buď: pořadové číslo tohoto souboru, nebo soubor s rozdílovou bitovou kopií, na kterém je tento soubor závislý. přírůstková-pořadí Pořadové číslo přírůstkové zálohy. Určuje buď: Přípony pořadové číslo tohoto souboru, nebo soubor s přírůstkovou bitovou kopií, na kterém je tento soubor závislý. Aplikace ShadowProtect prostřednictvím nejrůznějších přípon souborů určuje, zda se jedná o soubor s úplnou, přírůstkovou nebo rozloženou bitovou kopií zálohy: Přípona typu souborupopis C_Vol-b001.spf Úplná bitová kopie svazku C:\. C_Vol-b001-d001-i000.spi nebo C_Vol-b001.d001.spi Rozdílová bitová kopie svazku C:\, která je závislá na souboru s úplnou bitovou kopií zálohy C_Vol-b001.spf. Poznámka: Tento typ zálohy není v aplikaci ShadowProtect IT Edition k dispozici. C_Vol-b001-d000-i001.spi nebo C_Vol-b001-i001.spi Přírůstková bitová kopie svazku C:\, která je závislá na souboru s úplnou bitovou kopií zálohy C_Vol-b001.spf. Poznámka: Aplikace ShadowProtect IT Edition vytvoří soubor.spi, pouze pokud bitovou kopii zálohy připojíte s možností zápisu, a poté změny uložíte do přírůstkového souboru. C_Vol-b001-d001.i001.spi Soubor s přírůstkovou bitovou kopií svazku C:\, který je závislý na souboru s rozdílovou bitovou kopií zálohy C_Vol-b001-d001.i000. Ten je zase závislý na souboru C_Vol-b001.spi. Poznámka: Tento typ zálohy není v aplikaci ShadowProtect IT Edition k dispozici. Poznámka: Segment -d000 nebo -i000 je v názvu souboru s bitovou kopií zálohy používán pouze jako zástupný text. Značí, že příslušná rozdílová nebo přírůstková bitová kopie zálohy není součástí řetězce bitových kopií. Vyjadřuje též, že soubor s bitovou kopií zálohy není závislý na předchozím souboru s rozdílovou či přírůstkovou bitovou kopií zálohy. Závislosti souborů Uživatelé aplikace ShadowProtect mohou dle názvu souboru s bitovou kopií zálohy identifikovat, na kterých souborech je závislý. Nelze ale určit, zda na něm závisí jiné soubory s bitovými kopiemi zálohy. Z tohoto důvodu je velice důležité používat ke zjišťování závislostí Nástroj pro bitové kopie zálohy. Teprve poté můžete bitové kopie zálohy přesouvat, modifikovat či mazat. VAROVÁNÍ: Odstraníte-li soubor s bitovou kopií zálohy, na kterém závisí jiné soubory, budou tyto závislé soubory nepoužitelné. Tyto závislé soubory s bitovými kopiemi zálohy nebudete moci procházet ani používat k obnově souborů. Poznámka: Odstraníte-li z aktivní úlohy zálohování soubor s úplnou bitovou kopií, aplikace ShadowProtect při následujícím naplánovaném zálohování vytvoří novou úplnou bitovou kopii a zahájí novou sadu bitových kopií zálohy. 3 Používání aplikace ShadowProtect IT Edition Společnost StorageCraft nabízí software ShadowProtect IT Edition a ShadowProtect IT Edition PRO. Oba tyto produkty: Poskytují služby zálohování a obnovování svazků. Lze je spouštět z klíče USB od společnosti StorageCraft. Používají model ročního předplatného StorageCraft Technology Corporation StorageCraft Support Center Page 9 of 69

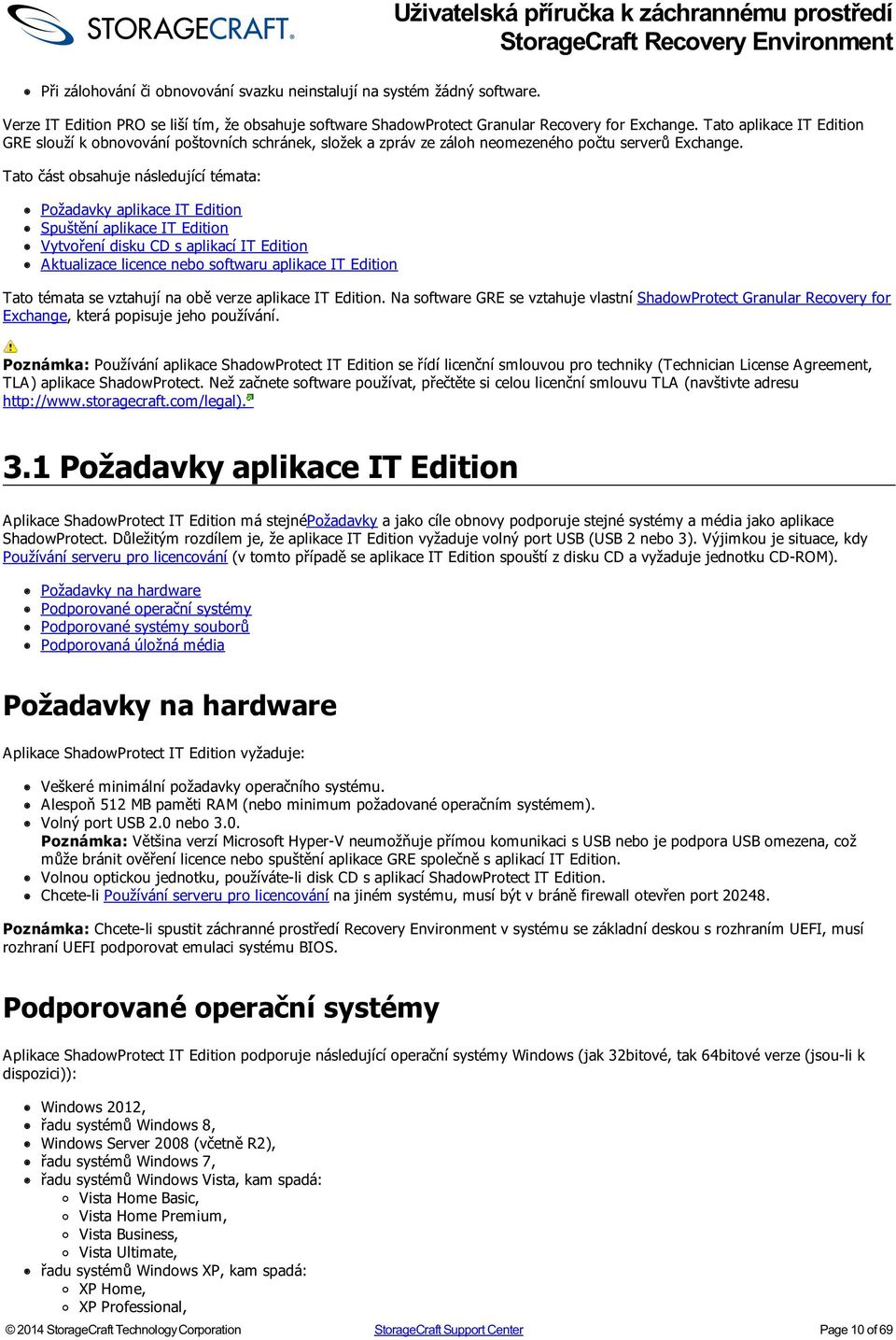

10 Při zálohování či obnovování svazku neinstalují na systém žádný software. Verze IT Edition PRO se liší tím, že obsahuje software ShadowProtect Granular Recovery for Exchange. Tato aplikace IT Edition GRE slouží k obnovování poštovních schránek, složek a zpráv ze záloh neomezeného počtu serverů Exchange. Tato část obsahuje následující témata: Požadavky aplikace IT Edition Spuštění aplikace IT Edition Vytvoření disku CD s aplikací IT Edition Aktualizace licence nebo softwaru aplikace IT Edition Uživatelská příručka k záchrannému prostředí Tato témata se vztahují na obě verze aplikace IT Edition. Na software GRE se vztahuje vlastní ShadowProtect Granular Recovery for Exchange, která popisuje jeho používání. Poznámka: Používání aplikace ShadowProtect IT Edition se řídí licenční smlouvou pro techniky (Technician License Agreement, TLA) aplikace ShadowProtect. Než začnete software používat, přečtěte si celou licenční smlouvu TLA (navštivte adresu Požadavky aplikace IT Edition Aplikace ShadowProtect IT Edition má stejnépožadavky a jako cíle obnovy podporuje stejné systémy a média jako aplikace ShadowProtect. Důležitým rozdílem je, že aplikace IT Edition vyžaduje volný port USB (USB 2 nebo 3). Výjimkou je situace, kdy Používání serveru pro licencování (v tomto případě se aplikace IT Edition spouští z disku CD a vyžaduje jednotku CD-ROM). Požadavky na hardware Podporované operační systémy Podporované systémy souborů Podporovaná úložná média Požadavky na hardware Aplikace ShadowProtect IT Edition vyžaduje: Veškeré minimální požadavky operačního systému. Alespoň 512 MB paměti RAM (nebo minimum požadované operačním systémem). Volný port USB 2.0 nebo 3.0. Poznámka: Většina verzí Microsoft Hyper-V neumožňuje přímou komunikaci s USB nebo je podpora USB omezena, což může bránit ověření licence nebo spuštění aplikace GRE společně s aplikací IT Edition. Volnou optickou jednotku, používáte-li disk CD s aplikací ShadowProtect IT Edition. Chcete-li Používání serveru pro licencování na jiném systému, musí být v bráně firewall otevřen port Poznámka: Chcete-li spustit záchranné prostředí Recovery Environment v systému se základní deskou s rozhraním UEFI, musí rozhraní UEFI podporovat emulaci systému BIOS. Podporované operační systémy Aplikace ShadowProtect IT Edition podporuje následující operační systémy Windows (jak 32bitové, tak 64bitové verze (jsou-li k dispozici)): Windows 2012, řadu systémů Windows 8, Windows Server 2008 (včetně R2), řadu systémů Windows 7, řadu systémů Windows Vista, kam spadá: Vista Home Basic, Vista Home Premium, Vista Business, Vista Ultimate, řadu systémů Windows XP, kam spadá: XP Home, XP Professional, 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 10 of 69

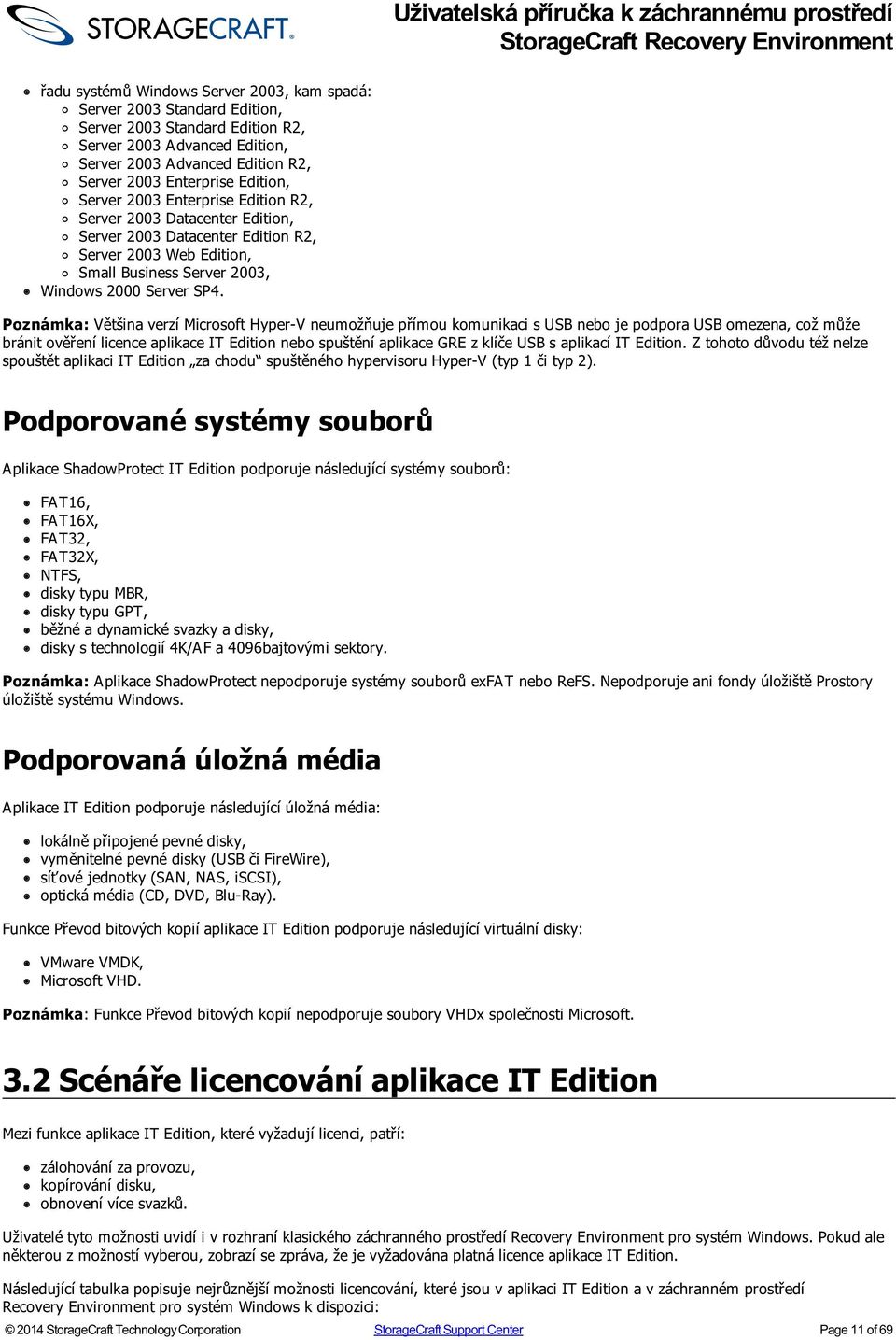

11 řadu systémů Windows Server 2003, kam spadá: Server 2003 Standard Edition, Server 2003 Standard Edition R2, Server 2003 Advanced Edition, Server 2003 Advanced Edition R2, Server 2003 Enterprise Edition, Server 2003 Enterprise Edition R2, Server 2003 Datacenter Edition, Server 2003 Datacenter Edition R2, Server 2003 Web Edition, Small Business Server 2003, Windows 2000 Server SP4. Poznámka: Většina verzí Microsoft Hyper-V neumožňuje přímou komunikaci s USB nebo je podpora USB omezena, což může bránit ověření licence aplikace IT Edition nebo spuštění aplikace GRE z klíče USB s aplikací IT Edition. Z tohoto důvodu též nelze spouštět aplikaci IT Edition za chodu spuštěného hypervisoru Hyper-V (typ 1 či typ 2). Podporované systémy souborů Aplikace ShadowProtect IT Edition podporuje následující systémy souborů: FAT16, FAT16X, FAT32, FAT32X, NTFS, disky typu MBR, disky typu GPT, běžné a dynamické svazky a disky, disky s technologií 4K/AF a 4096bajtovými sektory. Poznámka: Aplikace ShadowProtect nepodporuje systémy souborů exfat nebo ReFS. Nepodporuje ani fondy úložiště Prostory úložiště systému Windows. Podporovaná úložná média Aplikace IT Edition podporuje následující úložná média: lokálně připojené pevné disky, vyměnitelné pevné disky (USB či FireWire), síťové jednotky (SAN, NAS, iscsi), optická média (CD, DVD, Blu-Ray). Funkce Převod bitových kopií aplikace IT Edition podporuje následující virtuální disky: VMware VMDK, Microsoft VHD. Poznámka: Funkce Převod bitových kopií nepodporuje soubory VHDx společnosti Microsoft. 3.2 Scénáře licencování aplikace IT Edition Mezi funkce aplikace IT Edition, které vyžadují licenci, patří: zálohování za provozu, kopírování disku, obnovení více svazků. Uživatelé tyto možnosti uvidí i v rozhraní klasického záchranného prostředí Recovery Environment pro systém Windows. Pokud ale některou z možností vyberou, zobrazí se zpráva, že je vyžadována platná licence aplikace IT Edition. Následující tabulka popisuje nejrůznější možnosti licencování, které jsou v aplikaci IT Edition a v záchranném prostředí Recovery Environment pro systém Windows k dispozici: 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 11 of 69

12 Možnosti licence Stav licence Dostupné funkce Klíč USB s aplikací IT Edition Platná Povolí všechny funkce Nelicencováno / neplatná licence / prošlá licence Zakáže následující licencované funkce: zálohování za provozu, kopírování disku, obnovení více svazků. Disk CD s aplikací IT Edition Licencováno licenčním serverem aplikace IT Edition Povolí všechny funkce Připojení k licenčnímu serveru se nezdaří Zakáže licencované funkce: zálohování za provozu, kopírování disku obnovení více svazků. 3denní soubor ISO s aplikací IT Edition Platná Povolí všechny funkce Platnost skončila Zakáže licencované funkce: zálohování za provozu, kopírování disku, obnovení více svazků. Záchranné prostředí Recovery Environment aplikace IT Edition (CD nebo USB) Zakáže licencované funkce: zálohování za provozu, kopírování disku, obnovení více svazků. Poznámka: Záchranné prostředí Recovery Environment pro systém Windows umožňuje v následujících situacích použít nástroj HIR. Ve všech ostatních případech musí mít uživatelé prostředí REWIND k používání nástroje HIR platný aktivační kód. Aplikace ShadowProtect je ve vybraném souboru s bitovou kopií nainstalovanáa aktivovaná. Aplikace ShadowProtect je nainstalovanáa aktivovaná, ale její platnost vypršela. Aplikace ShadowProtect MSP je nainstalovaná a aktivovaná a její licence je stále platná StorageCraft Technology Corporation StorageCraft Support Center Page 12 of 69

13 3.3 Vytvoření klíče USB aplikace IT Edition Poznámka: Předchozí verze klíče USB s aplikací IT Edition obsahovaly i předem připravené prostředí Windows. Společnost Microsoft ale přestala tento produkt distribuovat, takže si uživatelé nyní toto prostředí musí vytvářet manuálně. Společnost StorageCraft poskytuje ve standardní i PRO verzi aplikace IT Edition k vytvoření záchranného prostředí Recovery Environment pro systém Windows (též označované jako REWIND-IT) program Recovery Environment Builder (REBuilder). Výsledná aplikace IT Edition pracuje stejně jako předchozí verze s nástroji k obnovení systémových svazků. Klíč USB s aplikací IT Edition Společnost StorageCraft dodává klíč USB s aplikací IT Edition, který obsahuje: Multiplatformní záchranné prostředí Recovery Environment CrossPlatform (RE-X) k použití v systémech po úplném spuštění. Záchranné prostředí Recovery Environment pro systém Windows (REWIND) k použití v systémech za chodu. Aplikaci ShadowProtect Granular Recovery for Exchange (GRE) lze spouštět ukázkový režim. Konfigurační soubory podporující REWIND-IT. S pomocí klíče USB lze systém spustit do záchranného prostředí RE-X s cílem zálohovat nebo obnovovat systémové svazky. Nástroj REBuilder do klíče přidá též prostředí REWIND-IT, které lze použít k vytvoření známé aplikace IT Edition. Jakmile nástroj na klíč přidá prostředí REWIND-IT, lze s klíčem provádět dvě operace: Vložit klíč do již spuštěného systému lze spustit aplikaci ShadowProtect, aniž by byl instalován jakýkoli software. Spustit systém s připojeným klíčem zobrazí se nabídka, ve které lze spustit buď prostředí REWIND-IT, nebo RE-X. Jak vytvořit aplikaci IT Edition Varování: Schopnost aplikace IT Edition spouštět dva různé systémy vyžaduje, aby byl na jednotce USB použit přiřazený název svazku, se kterým byl dodán. Tento název neměňte. Pokud tak učiníte, bude možnost spouštění těchto dvou systémů zakázána. 1. Stáhněte si a spusťte spustitelný soubor instalace (nebo vložte disk s programem REBuilder) ve funkčním systému Windows 7 nebo novějším. Poznámka: Je-li tímto systémem virtuální počítač, ověřte, že nastavení jednotky CD-ROM virtuálního počítače nepoužívá Emulaci starší verze. V takovém případě by totiž virtuální počítač nemohl vypálit soubor ISO na disk CD či DVD. U systémů ESXi ověřte, že klient používá možnost Průchod rozhraním IDE, a ne Emulovat rozhraní IDE. 2. Vyberte jazyk programu REBuilder a klikněte na Další. Poznámka: Tento výběr jazyka se vztahuje pouze na dialogová okna programu REBuilder, nikoli na aplikaci IT Edition, kterou vytváří. 3. Nainstalujte program REBuilder dle pokynů průvodce. 4. Po dokončení instalace spusťte program na cestě Start\Všechny programy\storagecraft\recovery Environment Builder (pokud je nainstalován na výchozím umístění Program Files\StorageCraft\ReBuilder. 5. Pokud software nenalezne nainstalovanou sadu Windows Assessment and Deployment Kit (ADK), zobrazí následující chybovou zprávu: 6. Neklikejte na OK. Pokud tak učiníte, dojde ke spuštění programu REBuilder, ale bez potřebných komponent. (Tj. bez Nástrojů pro nasazení a Předinstalačního prostředí systému Windows (Windows PE).) Je-li třeba, ukončete program REBuilder a znovu jej spusťte, aby se znovu zobrazila chybová zpráva. 7. Kliknutím na odkaz ve zprávě otevřete v okně prohlížeče centrum Stažení softwaru společnosti Microsoft. 8. Ukončete program REBuilder StorageCraft Technology Corporation StorageCraft Support Center Page 13 of 69

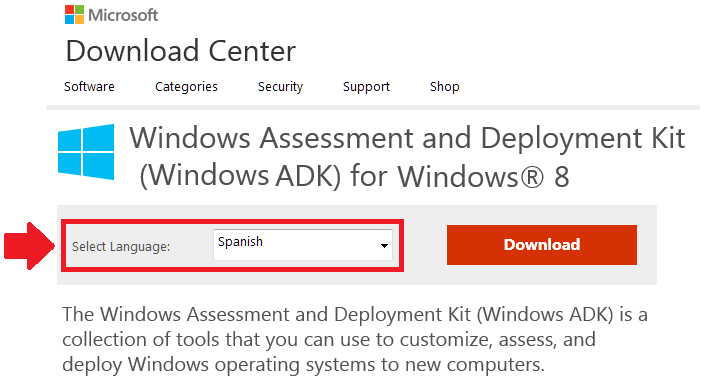

14 9. Na stránce stažení sady ADK se nachází možnost Vybrat jazyk: Uživatelská příručka k záchrannému prostředí Tuto možnost ignorujte. Jedná se pouze o výběr jazyka webové stránky centra Stažení softwaru společnosti Microsoft, nikoli jazyka sady ADK. Sada ADK obsahuje vlastní jazykovou podporu. 10. Kliknutím na Stáhnout stáhněte instalační program ADK (o velikosti 1,2 MB). POZNÁMKA: Přestože se v dialogovém okně uvádí, že je sada ADK určena pro systém Windows 8, lze tyto komponenty spouštět též v systému Windows Spusťte instalační program ADK. Instalaci zahajte dle pokynů průvodce. 12. Na stránce Vybrat funkce uvádí program všechny dostupné komponenty ke stažení: 13. Vyberte pouze Nástroje pro nasazení (39,6 MB) a Předinstalační prostředí systému Windows (Windows PE) (1,6 GB). Výchozí zaškrtnutí všech ostatních možností zrušte. 14. Klikněte na Instalovat. 15. Po dokončení instalační program zavřete StorageCraft Technology Corporation StorageCraft Support Center Page 14 of 69

15 16. Znovu spusťte program REBuilder. Software zobrazí hlavní dialogové okno: Uživatelská příručka k záchrannému prostředí 17. Jako Výstupní typ produktu vyberte IT Edition. Poznámka: V seznamu se nachází i 3denní soubor ISO s aplikací IT Edition, který již není k dispozici přímo od společnosti StorageCraft. 18. Vyberte příslušný jazyk. Poznámka: Tento výběr jazyka se vztahuje pouze na aplikaci IT Edition, nikoli na obnovovaný operační systém. Ve výchozím nastavení je zvolen jazyk, který byl vybrán v instalačním programu REBuilder. 19. Není-li nutné výchozí cesty sady ADK a souboru ISO upravovat, ponechejte je beze změny. 20. (Volitelné) Aplikace IT Edition může ke zobrazování určitých úložných zařízení vyžadovat další ovladače. Pokud zde tyto ovladače přidáte, budou obsaženy i na paměťovém klíči USB. Ovladače nainstalujete kliknutím na v panelu nabídek. Poznámka: Ovladače musí být 32bitové, a to i v případě, že je obnovovaný cílový operační systém 64bitový. Záchranné prostředí Recovery Environment aplikace IT Edition je 32bitová aplikace. To znamená, že při přístupu k úložným zařízením vyžaduje 32bitové ovladače. V rámci aplikace IT Edition můžete též ovladače přidávat i později během jednotlivých instalací. Důležité: Záchranné prostředí Recovery Environment aplikace IT Edition vytvořené programem REBuilder nyní nepodporuje standard iscsi. 21. Vyhledejte všechny potřebné soubory ovladačů.inf, které si přejete do záchranného prostředí Recovery Environment zařadit. Poznámka: Je-li ovladač pouze 64bitový, zobrazí program REBuilder chybovou zprávu. Potvrďte, že soubor SYS ovladače je 32bitový a že na něj soubor.inf ovladače správně odkazuje. Varování: Dokud s pomocí programu REBuilder nevypálíte poslední požadovanou kopii souboru ISO, neodstraňujte žádné uvedené soubory ovladačů ani je nepřemisťujte do jiné složky. (Vypálení lze provést i později.) Pokud program REBuilder nenalezne soubor(y) ovladače/ovladačů, dojde k jeho selhání. V takovém případě program restartujte a znovu seznam vytvořte se správným(i) umístěním(i) ovladače/ovladačů. 22. Chcete-li ze seznamu odstranit určitý ovladač, vyberte jej a klikněte na. 23. Kliknutím na vytvoříte záchranné prostředí Recovery Environment aplikace IT Edition. 24. Po dokončení program REBuilder uloží soubor ISO s aplikací IT Edition na vybranou cestu. Program REBuilder se poté dotáže, zda si přejete vypálit soubor ISO na disk CD, DVD nebo uložit na USB: Poznámka: Pokud se v systému nenachází záznamové zařízení, zobrazí program REBuilder chybu StorageCraft Technology Corporation StorageCraft Support Center Page 15 of 69

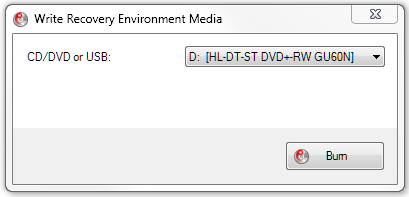

16 Pokud soubor ISO nechcete vypálit, jednoduše dialogové okno zavřete. 25. Budete-li chtít soubor ISO vypálit později, znovu nástroj REBuilder spusťte. POZNÁMKA: K vypálení souboru ISO na disk CD můžete použít též nástroj ShadowProtect ISOTool. 26. Kliknutím na otevřete dialogové okno Vypálit. 27. V rozevírací nabídce vyberte cíl. 28. Klikněte na Vypálit. Program vypálí soubor ISO na disk nebo jej uloží na klíč USB. Disk (nebo klíč USB) nyní můžete používat ke spouštění počítače a k obnově systémového svazku. Používáte-li verzi IT Edition PRO, můžete též spustit aplikaci ShadowProtect Granular Recovery for Exchange (GRE), s jejíž pomocí lze obnovit poštovní schránky, složky či zprávy. 3.4 Spuštění aplikace IT Edition Klíč USB s aplikací IT Edition můžete používat ke: Spuštění aplikace ShadowProtect, aniž byste ji na systém nainstalovali. Spuštění záchranného prostředí Recovery Environment (REWIND-IT nebo RE-X) s cílem zálohovat nebo obnovovat systémový svazek. Jak spustit aplikaci ShadowProtect z klíče USB 1. (Podmíněně) Používáte-li aplikaci IT Edition poprvé, odstraňte na klíči USB zámek proti zápisu. 2. Vložte klíč USB do volného portu USB 2.0 nebo S pomocí Průzkumníka systému Windows vyhledejte klíč USB a spusťte příkazový skript START SHADOWPROTECT. Zobrazí se aplikace ShadowProtect IT Edition. 4. (Podmíněně) Budete-li po výběru některé z možností vyzváni, zadejte platný licenční kód, který aktivuje aplikaci ShadowProtect IT Edition. Poznámka:Společnost StorageCraft vám licenční kód k aktivaci softwaru poskytne při zakoupení aplikace ShadowProtect IT Edition. Klíč USB navíc musíte každé čtvrtletí opakovaně aktivovat. Stačí klíč USB připojit do systému s přístupem k internetu a tyto kroky opakovat. Jak z klíče USB nahrát záchranné prostředí 1. Vypněte systém. 2. Do volného portu USB vložte klíč USB a systém restartujte. Je-li třeba, nastavte správce spouštění systému nebo systém BIOS tak, aby byl systém nejdříve spouštěn z jednotky USB, a až poté z pevného disku. Poznámka: Používáte-li záchranné prostředí Recovery Environment v systému se základní deskou s rozhraním UEFI, musí rozhraní UEFI podporovat emulaci systému BIOS. 3. Vyberte možnost spustit záchranné prostředí Recovery Environment pro systém Windows aplikace IT Edition. 4. Při načítání aplikace IT Editionse řiďte pokyny na obrazovce. Podrobnosti naleznete v části Spuštění záchranného prostředí Recovery Environment. Zámek proti zápisu Klíč USB s aplikací IT Edition obsahuje zámek proti zápisu, který zařízení chrání před zápisem dat. Společnost StorageCraft doporučuje, abyste zámek proti zápisu ponechali aktivovaný. Výjimkou jsou následující situace: Aktivace nebo aktualizace licence produktu. Aktualizace licence nebo softwaru aplikace IT Edition. 3.5 Používání rozhraní aplikace IT Edition Rozhraní aplikace ShadowProtect IT Edition se liší v závislosti na stavu systému: Spuštění z klíče s aplikací IT Edition Rozhraní aplikace IT Edition je stejné jako Informace o uživatelském rozhraní. Spuštění aplikace ShadowProtect z klíče s aplikací IT Edition Spuštění aplikace IT Edition Je-li aplikace ShadowProtect IT Edition spuštěna na systému se spuštěným operačním systémem Windows, nabízí mírně rozdílné 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 16 of 69

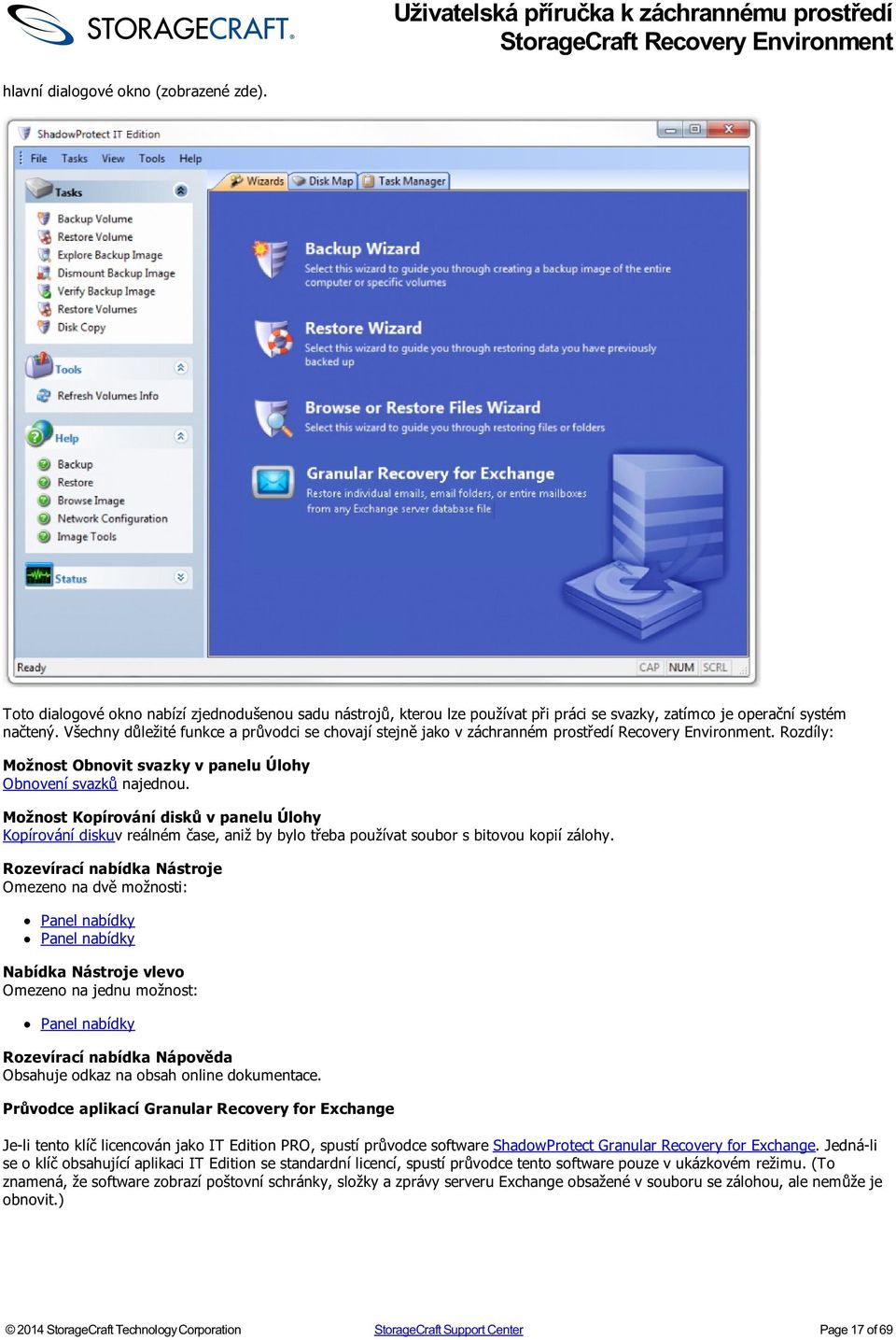

17 hlavní dialogové okno (zobrazené zde). Toto dialogové okno nabízí zjednodušenou sadu nástrojů, kterou lze používat při práci se svazky, zatímco je operační systém načtený. Všechny důležité funkce a průvodci se chovají stejně jako v záchranném prostředí Recovery Environment. Rozdíly: Možnost Obnovit svazky v panelu Úlohy Obnovení svazků najednou. Možnost Kopírování disků v panelu Úlohy Kopírování diskuv reálném čase, aniž by bylo třeba používat soubor s bitovou kopií zálohy. Rozevírací nabídka Nástroje Omezeno na dvě možnosti: Panel nabídky Panel nabídky Nabídka Nástroje vlevo Omezeno na jednu možnost: Panel nabídky Rozevírací nabídka Nápověda Obsahuje odkaz na obsah online dokumentace. Průvodce aplikací Granular Recovery for Exchange Je-li tento klíč licencován jako IT Edition PRO, spustí průvodce software ShadowProtect Granular Recovery for Exchange. Jedná-li se o klíč obsahující aplikaci IT Edition se standardní licencí, spustí průvodce tento software pouze v ukázkovém režimu. (To znamená, že software zobrazí poštovní schránky, složky a zprávy serveru Exchange obsažené v souboru se zálohou, ale nemůže je obnovit.) 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 17 of 69

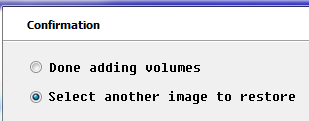

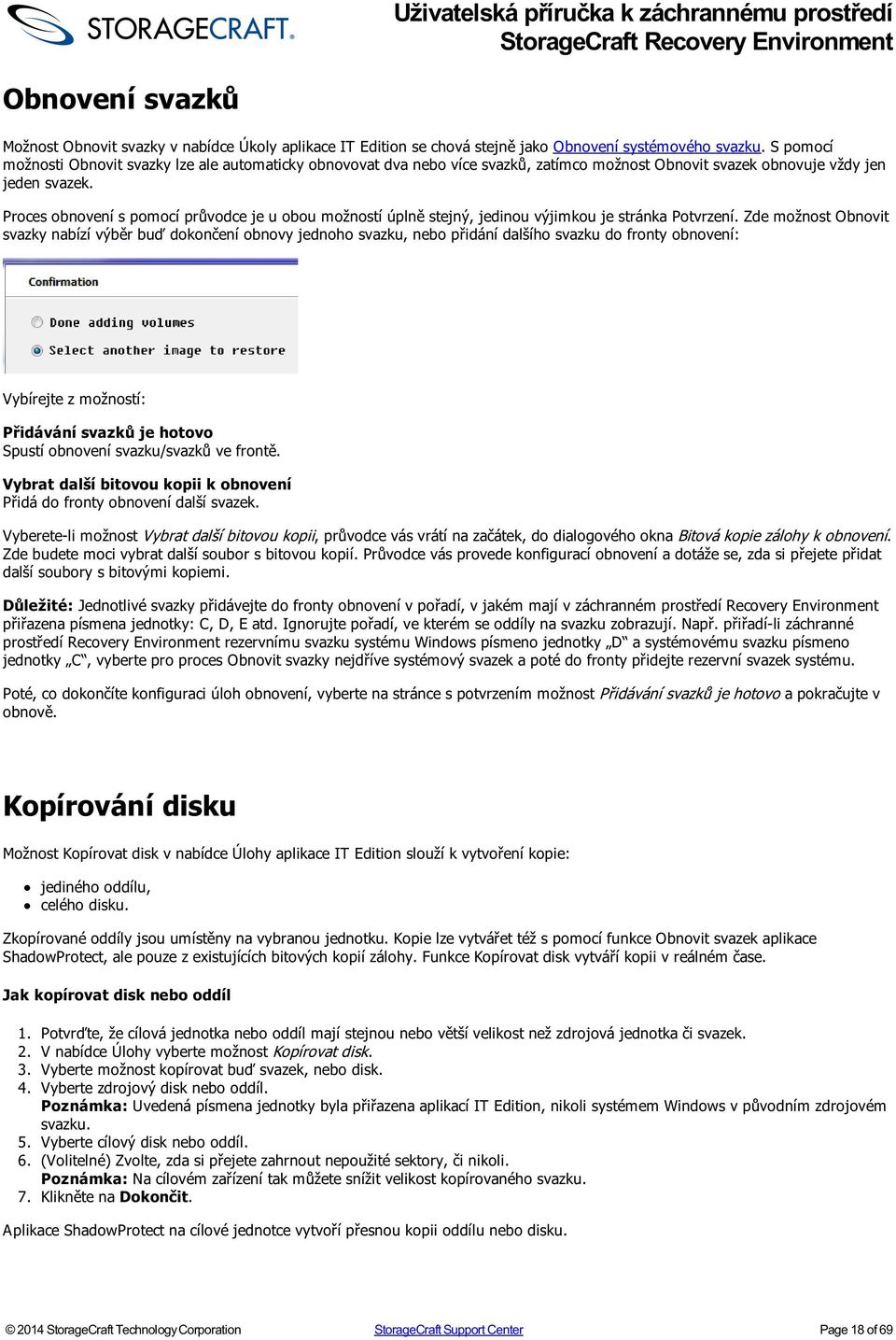

18 Obnovení svazků Možnost Obnovit svazky v nabídce Úkoly aplikace IT Edition se chová stejně jako Obnovení systémového svazku. S pomocí možnosti Obnovit svazky lze ale automaticky obnovovat dva nebo více svazků, zatímco možnost Obnovit svazek obnovuje vždy jen jeden svazek. Proces obnovení s pomocí průvodce je u obou možností úplně stejný, jedinou výjimkou je stránka Potvrzení. Zde možnost Obnovit svazky nabízí výběr buď dokončení obnovy jednoho svazku, nebo přidání dalšího svazku do fronty obnovení: Vybírejte z možností: Přidávání svazků je hotovo Spustí obnovení svazku/svazků ve frontě. Vybrat další bitovou kopii k obnovení Přidá do fronty obnovení další svazek. Vyberete-li možnost Vybrat další bitovou kopii, průvodce vás vrátí na začátek, do dialogového okna Bitová kopie zálohy k obnovení. Zde budete moci vybrat další soubor s bitovou kopií. Průvodce vás provede konfigurací obnovení a dotáže se, zda si přejete přidat další soubory s bitovými kopiemi. Důležité: Jednotlivé svazky přidávejte do fronty obnovení v pořadí, v jakém mají v záchranném prostředí Recovery Environment přiřazena písmena jednotky: C, D, E atd. Ignorujte pořadí, ve kterém se oddíly na svazku zobrazují. Např. přiřadí-li záchranné prostředí Recovery Environment rezervnímu svazku systému Windows písmeno jednotky D a systémovému svazku písmeno jednotky C, vyberte pro proces Obnovit svazky nejdříve systémový svazek a poté do fronty přidejte rezervní svazek systému. Poté, co dokončíte konfiguraci úloh obnovení, vyberte na stránce s potvrzením možnost Přidávání svazků je hotovo a pokračujte v obnově. Kopírování disku Možnost Kopírovat disk v nabídce Úlohy aplikace IT Edition slouží k vytvoření kopie: jediného oddílu, celého disku. Zkopírované oddíly jsou umístěny na vybranou jednotku. Kopie lze vytvářet též s pomocí funkce Obnovit svazek aplikace ShadowProtect, ale pouze z existujících bitových kopií zálohy. Funkce Kopírovat disk vytváří kopii v reálném čase. Jak kopírovat disk nebo oddíl 1. Potvrďte, že cílová jednotka nebo oddíl mají stejnou nebo větší velikost než zdrojová jednotka či svazek. 2. V nabídce Úlohy vyberte možnost Kopírovat disk. 3. Vyberte možnost kopírovat buď svazek, nebo disk. 4. Vyberte zdrojový disk nebo oddíl. Poznámka: Uvedená písmena jednotky byla přiřazena aplikací IT Edition, nikoli systémem Windows v původním zdrojovém svazku. 5. Vyberte cílový disk nebo oddíl. 6. (Volitelné) Zvolte, zda si přejete zahrnout nepoužité sektory, či nikoli. Poznámka: Na cílovém zařízení tak můžete snížit velikost kopírovaného svazku. 7. Klikněte na Dokončit. Aplikace ShadowProtect na cílové jednotce vytvoří přesnou kopii oddílu nebo disku StorageCraft Technology Corporation StorageCraft Support Center Page 18 of 69

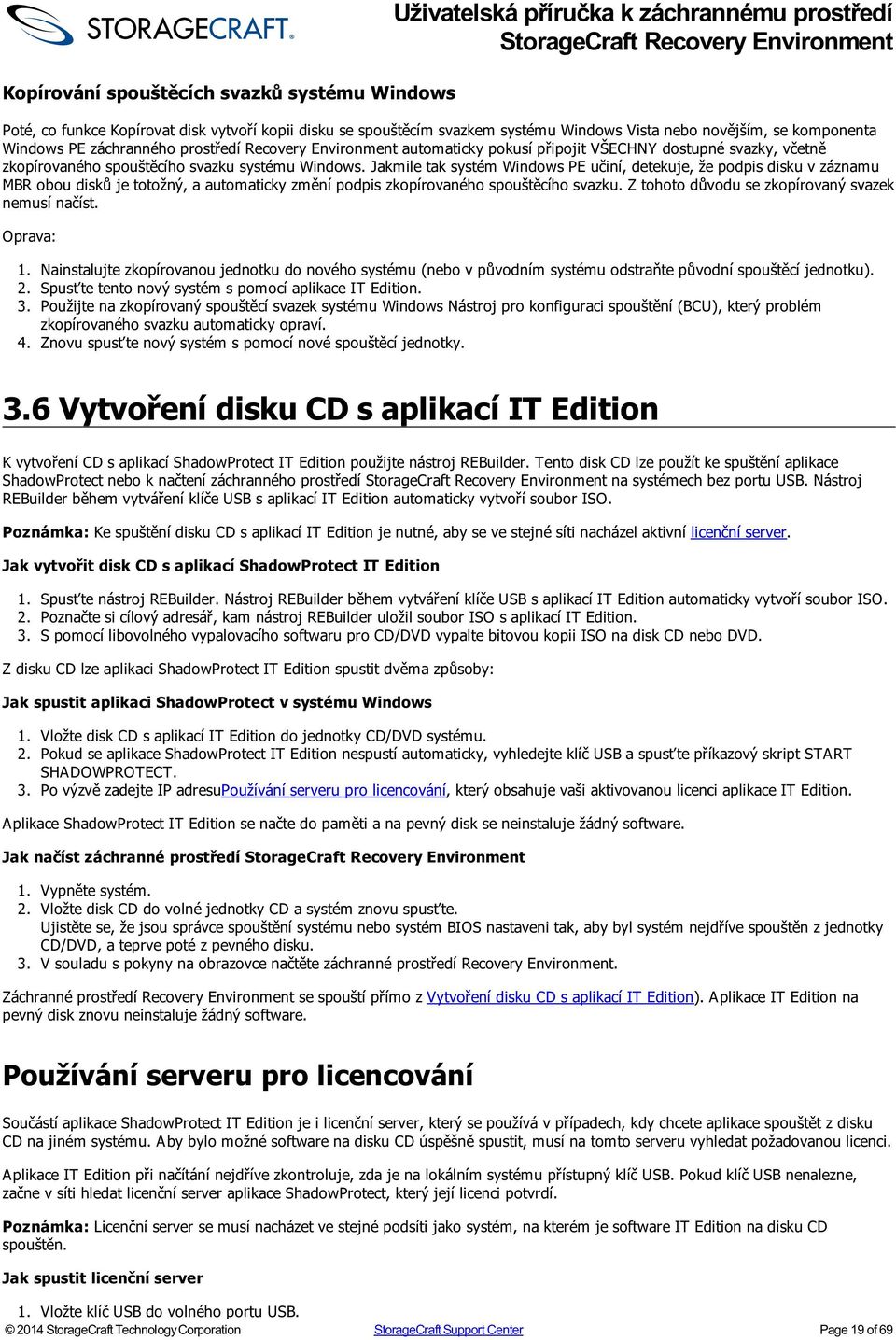

19 Kopírování spouštěcích svazků systému Windows Poté, co funkce Kopírovat disk vytvoří kopii disku se spouštěcím svazkem systému Windows Vista nebo novějším, se komponenta Windows PE záchranného prostředí Recovery Environment automaticky pokusí připojit VŠECHNY dostupné svazky, včetně zkopírovaného spouštěcího svazku systému Windows. Jakmile tak systém Windows PE učiní, detekuje, že podpis disku v záznamu MBR obou disků je totožný, a automaticky změní podpis zkopírovaného spouštěcího svazku. Z tohoto důvodu se zkopírovaný svazek nemusí načíst. Oprava: 1. Nainstalujte zkopírovanou jednotku do nového systému (nebo v původním systému odstraňte původní spouštěcí jednotku). 2. Spusťte tento nový systém s pomocí aplikace IT Edition. 3. Použijte na zkopírovaný spouštěcí svazek systému Windows Nástroj pro konfiguraci spouštění (BCU), který problém zkopírovaného svazku automaticky opraví. 4. Znovu spusťte nový systém s pomocí nové spouštěcí jednotky. 3.6 Vytvoření disku CD s aplikací IT Edition K vytvoření CD s aplikací ShadowProtect IT Edition použijte nástroj REBuilder. Tento disk CD lze použít ke spuštění aplikace ShadowProtect nebo k načtení záchranného prostředí na systémech bez portu USB. Nástroj REBuilder během vytváření klíče USB s aplikací IT Edition automaticky vytvoří soubor ISO. Poznámka: Ke spuštění disku CD s aplikací IT Edition je nutné, aby se ve stejné síti nacházel aktivní licenční server. Jak vytvořit disk CD s aplikací ShadowProtect IT Edition 1. Spusťte nástroj REBuilder. Nástroj REBuilder během vytváření klíče USB s aplikací IT Edition automaticky vytvoří soubor ISO. 2. Poznačte si cílový adresář, kam nástroj REBuilder uložil soubor ISO s aplikací IT Edition. 3. S pomocí libovolného vypalovacího softwaru pro CD/DVD vypalte bitovou kopii ISO na disk CD nebo DVD. Z disku CD lze aplikaci ShadowProtect IT Edition spustit dvěma způsoby: Jak spustit aplikaci ShadowProtect v systému Windows 1. Vložte disk CD s aplikací IT Edition do jednotky CD/DVD systému. 2. Pokud se aplikace ShadowProtect IT Edition nespustí automaticky, vyhledejte klíč USB a spusťte příkazový skript START SHADOWPROTECT. 3. Po výzvě zadejte IP adresupoužívání serveru pro licencování, který obsahuje vaši aktivovanou licenci aplikace IT Edition. Aplikace ShadowProtect IT Edition se načte do paměti a na pevný disk se neinstaluje žádný software. Jak načíst záchranné prostředí 1. Vypněte systém. 2. Vložte disk CD do volné jednotky CD a systém znovu spusťte. Ujistěte se, že jsou správce spouštění systému nebo systém BIOS nastaveni tak, aby byl systém nejdříve spouštěn z jednotky CD/DVD, a teprve poté z pevného disku. 3. V souladu s pokyny na obrazovce načtěte záchranné prostředí Recovery Environment. Záchranné prostředí Recovery Environment se spouští přímo z Vytvoření disku CD s aplikací IT Edition). Aplikace IT Edition na pevný disk znovu neinstaluje žádný software. Používání serveru pro licencování Součástí aplikace ShadowProtect IT Edition je i licenční server, který se používá v případech, kdy chcete aplikace spouštět z disku CD na jiném systému. Aby bylo možné software na disku CD úspěšně spustit, musí na tomto serveru vyhledat požadovanou licenci. Aplikace IT Edition při načítání nejdříve zkontroluje, zda je na lokálním systému přístupný klíč USB. Pokud klíč USB nenalezne, začne v síti hledat licenční server aplikace ShadowProtect, který její licenci potvrdí. Poznámka: Licenční server se musí nacházet ve stejné podsíti jako systém, na kterém je software IT Edition na disku CD spouštěn. Jak spustit licenční server 1. Vložte klíč USB do volného portu USB. Uživatelská příručka k záchrannému prostředí 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 19 of 69

20 2. Vyhledejte klíč USB a spusťte příkazový skript Start_LicenseServer. Do systému se načte nástroj Licenční server. Uživatelská příručka k záchrannému prostředí Systémy, na nichž je spuštěný software IT Edition z disku CD, nyní mohou potvrdit své licence a spustit se. 3.7 Aktualizace licence nebo softwaru aplikace IT Edition Chcete-li aktualizovat klíč USB s aplikací IT Edition tak, aby obsahoval nejnovější soubory aplikace, stáhněte si a použijte nástroj REBuilder. Tento upgrade lze provést u všech platných licencovaných kopií aplikace ShadowProtect IT Edition 4.x. Poznámka: Balíček s upgradem NEPROVÁDÍ aktualizaci starších verzí záchranného prostředí založeného na systému Windows Toto prostředí zůstane na klíči beze změny. S pomocí nástroje REBuilder lze též vytvářet soubor ISO s aplikací IT Edition 5.0.5, který lze používat na systémech bez volného portu USB. Jak aktualizovat klíč USB VAROVÁNÍ: Na klíči USB s aplikací IT Edition NIKDY NEODSTRAŇUJTE ANI NEPŘEPISUJTE soubor StorageCraft.id. Jednotka by pak byla nepoužitelná. Chcete-li se této chybě vyhnout, řiďte se následujícími pokyny. 1. Proveďte úplnou zálohu klíče USB s aplikací IT Edition. 2. Odstraňte z klíče USB zámek proti zápisu. Chcete-li k provedení zálohy použít nainstalovanou verzi aplikace ShadowProtect z příslušné pracovní stanice, proveďte kroky 3 5. Chcete-li použít verzi aplikace ShadowProtect na klíči USB, přejděte ke kroku 6. (Software IT Edition automaticky zkontroluje stav licence.) 3. Ověřte, zda je vaše licence aplikace IT Edition aktivní, a to připojením klíče USB k počítači s přístupem k internetu. Tento test proveďte obzvláště v případě, že jste klíč USB nějakou dobu nepoužili. Ověřením licence zajistíte, aby se proces aktualizace dokončil správně. 4. Vynuťte komunikaci s licenčním serverem společnosti StorageCraft provedením následujících kroků: a) Na příkazovém řádku proveďte příkaz START SHADOWPROTECT. Jakmile bude aplikace ShadowProtect spuštěná, vyberte možnost Zálohovat nebo Obnovit. b) Z klíče USB proveďte příkaz Start_LicenseServer. 5. Jakmile potvrdíte, že je licence aktivní, test přerušte. Pokud aktivní není, spojte se s odbornou pomocí společnosti StorageCraft. 6. Poté, co licenci ověříte, otevřete ve webovém prohlížeči stránku Aktualizace StorageCraft ( ). 7. Zadejte sériové číslo aplikace ShadowProtect. Klikněte na Odeslat. Poznámka: Chcete-li získat přístup ke stažení souboru, musíte zadat platné sériové číslo. 8. Na stránce s licenční smlouvou pro techniky (Technician License Agreement, TLA) se posuňte do spodní části stránky a klikněte na Přijímám. 9. Systém zobrazí jeden nebo více produktů, které lze na základě vaší licence stáhnout. Vyberte možnost REBuilder. Poznámka: Systém se poté pokusí stáhnout soubor přímo. Jedná se o velký soubor (700 MB) a jeho stahování může v některých sítích způsobit potíže se šířkou pásma a zpracováním. V těchto případech použijte volitelného Správce stahování, který vám umožní stahování pozastavit nebo znovu spustit. 10. Stáhněte a spusťte instalační program REBuilder. Instalaci dokončete dle pokynů na obrazovce. 11. Program spusťte s pomocí možnosti Start > Všechny programy > StorageCraft > REBuilder. 12. Aktualizaci dokončete provedením kroků v části Vytvoření klíče USB aplikace IT Edition. 13. Znovu na klíči USB povolte ochranu proti zápisu. Klíč USB s aplikací ShadowProtect IT Edition je nyní aktualizovaný StorageCraft Technology Corporation StorageCraft Support Center Page 20 of 69

21 4 Spuštění záchranného prostředí Recovery Environment Záchranné prostředí Recovery Environment se načte automaticky, pokud systém spustíte z: Klíče USB s aplikací ShadowProtect IT Edition. Disku CD s produktem ShadowProtect, který obsahuje záchranné prostředí Recovery Environment. Vlastního disku CD nebo klíče USB vytvořených s pomocí programu Vytvoření záchranného prostředí Recovery Environment (REBuilder), který je k dispozici ke stažení. Než záchranné prostředí Recovery Environment spustíte, ujistěte se, že váš systém splňuje minimální Požadavky. Poznámka: Soubory VHDX uložené na zařízení NETGEAR jsou formátu GPT. Neobsahují ale dva skryté svazky, které jsou třeba pro připojení svazku VHDX přímo k virtuálnímu počítači. Řiďte se proto pokyny uvedenými v kroku 12, který se týká inicializace disku jako systémového disku typu GPT, a budete tak moci obnovit soubor VHDX zařízení NETGEAR na svazek ve virtuálním počítači. Jak načíst záchranné prostředí 1. Je-li řetězec s bitovými kopiemi zálohy, který má být obnoven, umístěn na jednotce USB, připojte tuto jednotku k počítači. 2. Do portu USB připojte klíč USB s aplikací IT Edition nebo do počítače vložte disk CD či klíč USB se záchranným prostředím Recovery Environment. 3. Restartujte počítač. Poznámka: Aby počítač prováděl spouštění z jednotky USB nebo z disku CD, bude možná třeba modifikovat možnosti spouštění. 4. Vyberte jazyk, který si přejete použít. Výchozím jazykem je angličtina. 5. (Volitelné) V dialogovém okně Podpora sítě klikněte na Ano, čímž spustíte práci se sítí. Např. záchranné prostředí Recovery Environment může připojení k síti použít v případě, že budete chtít přistupovat k souborům s bitovými kopiemi uloženým na jiném zařízení v síti nebo na toto umístění soubory ukládat. Poznámka: Podrobné informace naleznete v části Používání nástroje Network Configuration Utility. 6. Vyberte časové pásmo. Klikněte na OK. Uživatelská příručka k záchrannému prostředí Pokud záchranné prostředí Recovery Environment nedetekuje žádné inicializované disky, zobrazí dialogové okno Inicializovat disky se seznamem dostupných disků. V opačném případě přejděte až na konec. 7. Vyberte disk(y), které si přejete inicializovat. Musíte inicializovat alespoň jeden disk, na kterém se bude nacházet systémový/spouštěcí svazek. 8. Klikněte na Inicializovat. Záchranné prostředí Recovery Environment zobrazí dvě možnosti: MBR nebo GPT. 9. Chcete-li použít MBR, klikněte na možnost Inicializovat jako disk typu MBR. Záchranné prostředí Recovery Environment zobrazí přednastavený podpis disku: 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 21 of 69

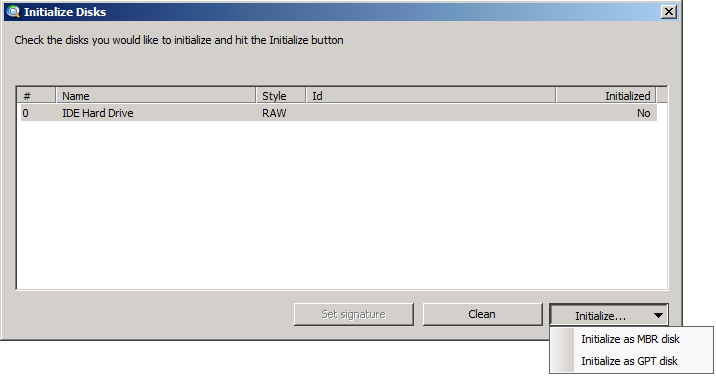

22 10. Klikněte na OK. Záchranné prostředí Recovery Environment znovu zobrazí dialogové okno Inicializovat. 11. Klikněte na Zavřít. Záchranné prostředí Recovery Environment zobrazí hlavní obrazovku. Přejděte na konec. 12. Chcete-li použít GPT, klikněte na možnost Inicializovat jako disk typu GPT a záchranné prostředí Recovery Environment zobrazí přednastavený podpis a možnosti rozložení disku: Disk typu GPT nabízí následující tři možnosti: Systémový disk Windows vyberete-li tuto možnost, bude disk naformátován jako spustitelný/systémový. Poznámka: Pokud si přejete disk typu GPT používat jako systémový svazek se základní deskou s rozhraním UEFI, musíte možnost Systémový disk zvolit již v tuto chvíli. Tato možnost nainstaluje nutné skryté komponenty, které z něj učiní spouštěcí svazek. Bez těchto komponent nebude možné svazek spustit. Tyto komponenty nelze nainstalovat později s pomocí možností Mapy disků, které jsou pro disk typu GPT k dispozici. Datový disk Windows vyberete-li tuto možnost, bude disk naformátován pro datové svazky. Budete-li chtít změnit konfiguraci datového svazku později, můžete použít možnosti oddílu v záložce Mapa disků nebo v Průvodci obnovením. Prázdný disk vyberete-li tuto možnost, bude disk inicializován jako disk typu GPT, nebude na něm ale vytvořen žádný oddíl. Oddíly budete moci vytvořit později s pomocí záložky Mapa disků nebo Průvodce obnovením. Tuto možnost lze použít v případech, kdy není známá skutečná potřebná velikost oddílu, na kterém má obnovení proběhnout. Ani v tomto případě ale nelze z disku typu GPT inicializovaného jako Prázdný disk vytvořit s pomocí Mapy disků disk spustitelný. Poznámka: Aby bylo možné spouštět systémový disk typu GPT, musí systém obsahovat firmware UEFI. 13. Poté, co vyberete typ rozložení disku, klikněte na OK. Záchranné prostředí Recovery Environment zobrazí hlavní obrazovku: 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 22 of 69

23 Tato obrazovka je podobná nainstalované verzi aplikace ShadowProtect. Chcete-li provést tyto úlohy aplikace ShadowProtect, nahlédněte do části Informace o uživatelském rozhraní v Uživatelské příručce aplikace ShadowProtect.) 4.1 Požadavky Záchranné prostředí ShadowProtect Recovery Environment má následující minimální požadavky na software a hardware: Hardware Záchranné prostředí Recovery Environment (RE) Procesor Záchranné prostředí RE založené na systému Windows 2008: 1 GHz nebo rychlejší Záchranné prostředí RE založené na systému Windows 2008 (pouze Japonsko): 1,4 GHz (procesor x64) nebo 1,3 GHz (Dual Core) Paměť Minimálně 512 MB Základní deska K podpoře spustitelných disků typu GPT vyžaduje firmware rozhraní UEFI. Používáte-li základní desku s rozhraním UEFI, musí rozhraní UEFI v rámci podpory záchranného prostředí Recovery Environment pro systém Windows podporovat emulaci systému BIOS. Místo na pevném disku Netýká se Jednotka CD-ROM nebo DVD Vyžadována v případě, že je záchranné prostředí Recovery Environment uloženo na disku CD/DVD. Port USB Vyžadován v případě, že používáte aplikaci ShadowProtect IT Edition, REWIND uloženou na klíči USB, nebo pokud je řetězec bitových kopií zálohy uložen na připojené externí jednotce USB. Podporuje USB 2.0 a USB 3.0. Monitor 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 23 of 69

24 VGA nebo vyšší rozlišení Operační systém Spustitelné disky typu GPT vyžadují, aby byl spouštěcí operační systém 64bitový operační systém Windows (Windows Vista a novější). Program REBuilder vyžaduje ke spuštění systém Windows 7 nebo novější. Antivirus Antivirové programy mohou být při vytváření záchranného prostředí Recovery Environment v konfliktu s programem REBuilder. Chcete-li program REBuilder úspěšně použít, dočasně vypněte antivirový program. Ovladače Ovladače jednotky USB či CD/DVD a veškeré další požadované 32bitové ovladače, které nejsou součástí záchranného prostředí Recovery Environment. (Podrobnosti naleznete v části Testování záchranného prostředí Recovery Environment.) Důležité: Záchranné prostředí Recovery Environment Windows (REWIND) vytvořené programem REBuilder nyní nepodporuje standard iscsi. Podporované velikosti sektorů Dnešní pevné disky a disky SSD jsou dodávány s fyzickými sektory o velikosti bajtů. Většina podporuje též logické sektory o velikosti 512 bajtů. (Tyto disky jsou často označovány jako 512e (zkratka pro emulaci sektorů o velikosti 512 bajtů ).) Aplikace ShadowProtect podporuje zálohování logických sektorů o velikosti bajtů i 512 bajtů. Pokud by došlo k neobvyklé situaci, kdy je třeba provést obnovu oddílu/svazku s určitou velikostí logických sektorů na jinou velikost sektorů: 512 bajtů na logický sektor -> bajtů na logický sektor (a cíl nepodporuje 512e), bajtů na logický sektor -> 512 bajtů na logický sektor. Pokud aplikace ShadowProtect objeví různě veliké sektory, zobrazí během obnovy chybovou zprávu. 4.2 Vytvoření záchranného prostředí Recovery Environment Poznámka: Součástí předchozích verzí záchranného prostředí Recovery Environment a aplikace IT Edition bylo i předem připravené prostředí Windows. Společnost Microsoft ale přestala tento produkt distribuovat, takže si uživatelé nyní toto prostředí musí vytvářet manuálně. Program Recovery Environment Builder (REBuilder) je jednoduchý nástroj k vytváření souboru ISO se záchranným prostředím Recovery Environment založeným na systému Windows (tj. záchranného prostředí Recovery Environment pro systém Windows). Vytvořený soubor ISO lze používat stejně jako předchozí verze záchranného prostředí ShadowProtect Recovery Environment s nástroji k obnovení systémových svazků StorageCraft Technology Corporation StorageCraft Support Center Page 24 of 69

25 Jak vytvořit záchranné prostředí Recovery Environment pro systém Windows 1. Stáhněte si a spusťte spustitelný soubor instalace (nebo vložte disk s programem REBuilder) ve funkčním systému Windows 7 nebo novějším. Poznámka: Je-li tímto systémem virtuální počítač, ověřte, že nastavení jednotky CD-ROM virtuálního počítače nepoužívá Emulaci starší verze. V takovém případě by totiž virtuální počítač nemohl vypálit soubor ISO na disk CD či DVD. U systémů ESXi ověřte, že klient používá možnost Průchod rozhraním IDE, a ne Emulovat rozhraní IDE. 2. Vyberte jazyk programu REBuilder a klikněte na Další. Poznámka: Tento výběr jazyka se vztahuje pouze na dialogová okna programu REBuilder, nikoli na vytvářený soubor ISO se záchranným prostředím Recovery Environment. 3. Nainstalujte program REBuilder dle pokynů průvodce. 4. Po dokončení instalace spusťte program na cestě Start\Všechny programy\storagecraft\recovery Environment Builder (pokud je nainstalován na výchozím umístění Program Files\StorageCraft\ReBuilder. 5. Pokud software nenalezne nainstalovanou sadu Windows Assessment and Deployment Kit (ADK), zobrazí následující chybovou zprávu: 6. Neklikejte na OK. Pokud tak učiníte, dojde ke spuštění programu REBuilder, ale bez potřebných komponent. (Tj. bez Nástrojů pro nasazení a Předinstalačního prostředí systému Windows (Windows PE).) Je-li třeba, ukončete program REBuilder a znovu jej spusťte, aby se znovu zobrazila chybová zpráva. 7. Kliknutím na odkaz ve zprávě otevřete v okně prohlížeče centrum Stažení softwaru společnosti Microsoft. 8. Ukončete program REBuilder. 9. Na stránce stažení sady ADK se nachází možnost Vybrat jazyk: Tuto možnost ignorujte. Jedná se pouze o výběr jazyka webové stránky centra Stažení softwaru společnosti Microsoft, nikoli jazyka sady ADK. Sada ADK obsahuje vlastní jazykovou podporu. 10. Kliknutím na Stáhnout stáhněte instalační program ADK (o velikosti 1,2 MB). POZNÁMKA: Přestože se v dialogovém okně uvádí, že je sada ADK určena pro systém Windows 8, lze tyto komponenty spouštět též v systému Windows 7. Program REBuilder podporuje verzi 8.0 sady ADK. Zatím nepodporuje verzi StorageCraft Technology Corporation StorageCraft Support Center Page 25 of 69

26 11. Spusťte instalační program ADK. Instalaci zahajte dle pokynů průvodce. 12. Na stránce Vybrat funkce uvádí program všechny dostupné komponenty ke stažení: Uživatelská příručka k záchrannému prostředí 13. Vyberte pouze Nástroje pro nasazení (39,6 MB) a Předinstalační prostředí systému Windows (Windows PE) (1,6 GB). Výchozí zaškrtnutí všech ostatních možností zrušte. 14. Klikněte na Instalovat. 15. Po dokončení instalační program zavřete. 16. Znovu spusťte program REBuilder. Software zobrazí hlavní dialogové okno: 17. Jako Výstupní typ produktu ponechejte výchozí možnost Recovery Environment StorageCraft Technology Corporation StorageCraft Support Center Page 26 of 69

27 18. Vyberte příslušný jazyk. Poznámka: Tento výběr jazyka se vztahuje pouze na záchranné prostředí ShadowProtect Recovery Environment, nikoli na jakýkoli obnovovaný operační systém. Ve výchozím nastavení je zvolen jazyk, který byl vybrán v instalačním programu REBuilder. 19. Není-li nutné výchozí cesty sady ADK a souboru ISO upravovat, ponechejte je beze změny. 20. (Volitelné) Záchranné prostředí Recovery Environment může ke zobrazování určitých úložných zařízení potřebovat další ovladače. Pokud zde tyto ovladače přidáte, budou zahrnuty i v souboru ISO se záchranným prostředím Recovery Environment. Ovladače nainstalujete kliknutím na v panelu nabídek. Poznámka: Záchranné prostředí Recovery Environment obvykle další ovladače nevyžaduje, protože mnoho ovladačů stávajícího hardwaru již obsahuje. U většiny instalací představují tyto ovladače dostatečnou podporu ke spuštění záchranného prostředí Recovery Environment. Výrobci ale mohou na trh uvádět nový hardware či nové verze ovladačů nebo je na pracovišti používán vlastní hardware s unikátními ovladači. S pomocí této možnosti takové ovladače přidáte. Ovladače musí být 32bitové, a to i v případě, že je obnovovaný cílový operační systém 64bitový. (Záchranné prostředí Recovery Environment je 32bitová aplikace a vyžaduje 32bitové ovladače, obzvláště pro přístup k úložným zařízením.) Soubor ISO se záchranným prostředím Recovery Environment podporuje též přidávání těchto ovladačů později, během jednotlivých obnovení. Důležité: Záchranné prostředí Recovery Environment vytvořené programem REBuilder nyní nepodporuje standard iscsi. 21. Vyhledejte všechny potřebné soubory ovladačů.inf, které si přejete do záchranného prostředí Recovery Environment zařadit. Poznámka: Je-li ovladač pouze 64bitový, zobrazí program REBuilder chybovou zprávu. Potvrďte, že soubor SYS ovladače je 32bitový a že na něj soubor.inf ovladače správně odkazuje. Varování: Dokud s pomocí programu REBuilder nevypálíte poslední požadovanou kopii souboru ISO, neodstraňujte žádné uvedené soubory ovladačů ani je nepřemisťujte do jiné složky. (Vypálení lze provést i později.) Pokud program REBuilder nenalezne soubor(y) ovladače/ovladačů, dojde k jeho selhání. V takovém případě program restartujte a znovu seznam vytvořte se správným(i) umístěním(i) ovladače/ovladačů. 22. Chcete-li ze seznamu odstranit určitý ovladač, vyberte jej a klikněte na. 23. Soubor ISO se záchranným prostředím Recovery Environment vytvoříte kliknutím na. 24. Po skončení uloží program REBuilder obsah souboru ISO se záchranným prostředím Recovery Environment na vybranou cestu. Program REBuilder se poté dotáže, zda si přejete vypálit soubor ISO na disk CD, DVD nebo uložit na USB: Poznámka: Pokud se v systému nenachází záznamové zařízení, zobrazí program REBuilder chybu. Pokud soubor ISO nechcete vypálit, jednoduše dialogové okno zavřete. 25. Budete-li chtít soubor ISO vypálit později, znovu nástroj REBuilder spusťte. POZNÁMKA: K vypálení souboru ISO můžete použít též nástroj ShadowProtect ISOTool. 26. Kliknutím na otevřete dialogové okno Vypálit. 27. V rozevírací nabídce vyberte cíl. 28. Klikněte na Vypálit. Program vypálí soubor ISO na disk nebo jej uloží na klíč USB. Disk (nebo klíč USB) nyní můžete používat ke spouštění počítače a k obnově systémového svazku. 4.3 Testování záchranného prostředí Recovery Environment Záchranné prostředí lze testovat s cílem: Ujistit se, že na počítači funguje správně. Potvrdit, že máte správné ovladače potřebné pro přístup k zařízením. Chcete-li provést testování, spusťte počítač s pomocí disku CD nebo klíče USB se záchranným prostředím ShadowProtect Recovery Environment StorageCraft Technology Corporation StorageCraft Support Center Page 27 of 69

28 Environment. Pokud se záchranné prostředí Recovery Environment spustí a bude fungovat dle očekávání, můžete ze souborů se zálohami provádět obnovy v případě selhání hardwaru, poškození systémového svazku nebo ve snaze zachránit data prostřednictvím studené zálohy. Pokud se záchranné prostředí nespustí nebo nefunguje dle očekávání, zvažte, zda nedochází k následujícím potížím: Nejsou k dispozici potřebné ovladače pro síťovou kartu (NIC), takže nelze přistupovat k síti. Ovladače síťové karty můžete dynamicky načíst ze záchranného prostředí Recovery Environment (v nabídce Nástroje klikněte na Načíst ovladače). Nemáte k dispozici potřebné ovladače úložných zařízení, takže na počítači nemůžete přistupovat k příslušnému úložišti. Řešení: 1. V nabídce Nástroje klikněte na možnost Načíst ovladače. 2. Vyhledejte příslušné soubory s ovladači úložných zařízení. Jakmile potřebné ovladače naleznete, zkopírujte je na dostupnou jednotku CD nebo USB, aby je bylo možno používat se záchranným prostředím Recovery Environment. Poznámka: Bude-li nutné ovladače pro záchranné prostředí Recovery Environment načítat, spojte se s odbornou pomocí společnosti StorageCraft nebo zašlete na adresu support@storagecraft.com. Společnost StorageCraft tak bude moci tyto ovladače zahrnout do budoucích vydání aplikace ShadowProtect. 5 Informace o uživatelském rozhraní Jakmile disk inicializujete, zobrazí se obrazovka záchranného prostředí Recovery Environment: Uživatelská příručka k záchrannému prostředí Na této hlavní obrazovce se nachází tři části: Panel nabídek umístěný v horní části obrazovky. Panel nabídky zajišťuje přístup k dalším nástrojům pro práci se svazky. Úlohy umístěny na levé straně obrazovky. Panel úloh je navigační panel, který poskytuje přístup k informacím, nástrojům a průvodcům různými činnostmi. Hlavní dialogové okno umístěno ve středu obrazovky. Karty nabízí tři záložky a jeho obsah se mění dle toho, která záložka je aktivní StorageCraft Technology Corporation StorageCraft Support Center Page 28 of 69

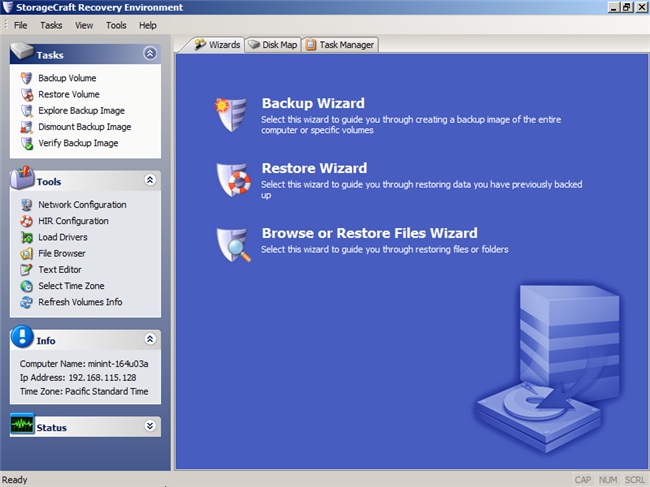

29 Tři Karty hlavního dialogového okna: Průvodci spustí Průvodce zálohováním, obnovením nebo soubory. Mapa disků poskytuje nástroje pro práci s oddíly, jejichž funkčnost se podobá nástroji Správa disků systému Windows. Správce úloh zobrazuje stav aktivní úlohy. Podrobnosti o úloze zobrazíte kliknutím na Zobrazit podrobnosti. Chcete-li přerušit aktivní úlohu, klikněte na Storno. Ve výchozím nastavení je zobrazena záložkaprůvodci. 5.1 Panel nabídky Panel nabídek záchranného prostředí Recovery Environment poskytuje následující možnosti: NabídkaPopisMožnosti Soubor Přístup k možnostem na úrovni aplikace Ukončit: Zavře záchranné prostředí Recovery Environment. Úlohy Přístup k průvodcům aplikace ShadowProtect Zálohovat svazky: Spustí Vytvoření souboru s bitovou kopií zálohy. Obnovit svazek: Spustí Obnovení systémového svazku. Prozkoumat bitovou kopii zálohy: Spustí Připojení souboru s bitovou kopií zálohy. Odpojit bitovou kopii zálohy: Spustí Odpojení souboru bitové kopie zálohy. Nástroj pro převod bitových kopií: Spustí Používání Nástroje pro převod bitových kopií. Ověřit bitovou kopii: Spustí Ověřování souborů s bitovými kopiemi zálohy. Zobrazení Řídí viditelnost panelu nástrojů Stavový řádek: Zapíná a vypíná stavový řádek ve spodní části uživatelského rozhraní, kde jsou zobrazeny stavové informace o aplikaci a prostředí. Panel úloh: Vypíná a zapíná Panel úloh. Zvětší zobrazení záložek, aby s nimi bylo snadnější pracovat. Záložka Zobrazit podrobnosti: U jednotlivých aktivních operací zálohování nebo obnovy vypíná a zapíná záložku Podrobnosti. Nástroje Zajišťuje přístup k nástrojům záchranného prostředí Recovery Environment. Konfigurace sítě: Spustí Používání nástroje Network Configuration Utility, který slouží ke konfiguraci přístupu počítače k síti. Konfigurace HIR: Spustí Používání nástroje HIR, který slouží k obnovení bitové kopie zálohy do jiného prostředí, než ve kterém byla vytvořena. Načíst ovladače: Otevře Načítání ovladačů, kde lze pro použití se záchranným prostředím Recovery Environment konfigurovat ovladače úložných zařízení. Prohlížeč souborů: Jednoduchý prohlížeč souborů podobný Průzkumníkovi systému Windows, který slouží ke zobrazování souborů a složek obsažených v souboru s bitovou kopií zálohy. Textový editor: Jednoduchý textový editor podobný Poznámkovému bloku. Nástroj pro konfiguraci spouštění: Spustí Používání Nástroje pro konfiguraci spouštění, který slouží ke správě oprav konfigurace spouštění v situacích, kdy automatizovaný proces nefunguje. Editor tabulky oddílů: Jednoduchý Editor tabulky oddílu MBR. POZNÁMKA: Používejte pouze na žádost odborné pomoci společnosti StorageCraft. Služba UltraVNC: Spustí Používání vzdálené správy, který slouží ke konfiguraci vzdáleného přístupu k systémům se spuštěným záchranným prostředím Recovery Environment. Vybrat časové pásmo: Spustí nástroj Časové pásmo, který slouží k výběru časového pásma systému. Nastavení displeje: Otevře dialogové okno Nastavení displeje, které slouží ke konfiguraci rozlišení a barevného režimu uživatelského rozhraní záchranného prostředí Recovery Environment. Nastavení klávesnice: Otevře dialogové okno Nastavení klávesnice, kde lze zvolit a následně otestovat rozložení mezinárodní klávesnice. iscsi: Otevře nástroj Iniciátor iscsi. Podrobnosti o používání tohoto nástroje od společnosti Microsoft naleznete v následujících dvou článcích: Přehled informací o Iniciátoru a Uživatelská příručka Iniciátoru iscsi. Povolit protokolování: Otevře dialogové okno Cíl protokolů, kde lze specifikovat umístění souborů protokolů aplikace ShadowProtect. Aktivuje též protokolování záchranného prostředí Recovery Environment. Aktualizovat informace o svazcích: Požádá operační systém o aktualizaci informací v Seznamu svazků StorageCraft Technology Corporation StorageCraft Support Center Page 29 of 69

30 Rozdělení disku na oddíly: Spustí nástroj Windows DiskPart, který umožňuje zobrazovat a konfigurovat oddíly na pevném disku. Příkazové okno: Spustí příkazový řádek. Nápověda Zobrazuje obecné informace o záchranném prostředí Recovery Environment. O programu: Zobrazuje informace o verzi záchranného prostředí Recovery Environment a o autorských právech. 5.2 Panel úloh Panel úloh aplikace ShadowProtect na levé straně dialogového okna umožňuje navigaci úlohami a nástroji záchranného prostředí Recovery Environment. Panel je rozdělen do nabídek a možností: NabídkaPopisMožnosti Úlohy Přístup k průvodcům aplikace ShadowProtect Zálohovat svazek: Spustí Vytvoření souboru s bitovou kopií zálohy. Obnovit svazek: Spustí Obnovení systémového svazku. Prozkoumat bitovou kopii zálohy: Spustí Připojení souboru s bitovou kopií zálohy. Odpojit bitovou kopii zálohy: Spustí Odpojení souboru bitové kopie zálohyodpojení souboru bitové kopie zálohy. Ověřit bitovou kopii zálohy: Spustí Ověřování souborů s bitovými kopiemi zálohy. Další možnosti aplikace IT Edition Obnovit svazky: Spustí modifikovanou verzi Průvodce obnovením, který umožňuje nastavit obnovení dvou nebo více svazků. Kopírování disku: Slouží ke kopírování buď svazků, nebo celých disků v reálném čase, aniž by bylo třeba použít soubor s bitovou kopií zálohy. Nástroje Přístup k nástrojům záchranného prostředí Recovery Environment Konfigurace sítě: Spustí Používání nástroje Network Configuration Utility, který slouží ke konfiguraci přístupu systému k síti. Konfigurace HIR: Spustí Používání nástroje HIR, který umožňuje obnovit bitovou kopii zálohy do jiného prostředí, než ve kterém byla vytvořena. Načíst ovladače: Otevře Načítání ovladačů, které slouží ke konfiguraci ovladačů úložných zařízení pro použití v záchranném prostředí Recovery Environment. Prohlížeč souborů: Načte jednoduchý prohlížeč souborů (podobný Průzkumníkovi systému Windows), s jehož pomocí lze v záchranném prostředí Recovery Environment vyhledávat a zobrazovat soubory a složky. Textový editor: Načte jednoduchý textový editor pro úpravu souborů či položek registru. Vybrat časové pásmo: Zobrazí výběr časového pásma. Slouží k úpravě časového pásma systému. Aktualizovat informace o svazcích: Aktualizuje v aplikaci ShadowProtect Seznam svazků. Nastavení klávesnice: Specifikuje, jaké rozložení klávesnice bude systém používat. Nabízí též testovací okno, kde se objevuje zadaný text. Informace Zobrazí informace o systému Uvádí stručný přehled názvu počítače, IP adresy a časového pásma. Stav Zobrazí aktuální stav úlohy ShadowProtect Úlohy ve frontě: Zobrazí počet úloh ve frontě, které čekají na spuštění. Spuštěné úlohy: Zobrazí počet spuštěných úloh. 5.3 Karty Záložky hlavního dialogového okna poskytují přístup k nejdůležitějším funkcím a informacím o stavu aplikace Recovery Environment. Záložky jsou následující: ShadowProtect Mapa disku Správce úloh Uživatelská příručka k záchrannému prostředí 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 30 of 69

31 Podrobnosti o úloze (Tato záložka se zobrazuje pouze v případě, že záchranné prostředí RE provede úlohu a vy ve Správci úloh kliknete na Zobrazit podrobnosti. ShadowProtect Záložka Průvodci odkazuje na průvodce následujícími činnostmi: Vytvoření souboru s bitovou kopií zálohy Obnovení systémového svazku Připojení souboru s bitovou kopií zálohy Tito průvodci uživatelům pomohou s nejběžnějšími úlohami záchranného prostředí Recovery Environment: Mapa disku Tato záložka graficky zobrazuje systémové jednotky a jejich oddíly. Mapa disků slouží ke: Zobrazování informací o jednotkách a oddílech. Výběru jednotky nebo oddílu, na kterém má být spuštěn Průvodce zálohováním nebo obnovením StorageCraft Technology Corporation StorageCraft Support Center Page 31 of 69

32 Úpravě parametrů jednotky. (Podrobné informace naleznete v části Možnosti mapy disku a Scénáře obnovení oddílu.) Spuštění nástroje Chkdsk. Formátování jednotky. Úpravě oddílů. Úpravě vybraných parametrů disku v souboru boot.ini. Možnosti mapy disku Záložka Mapa disků záchranného prostředí Recovery Environment nabízí v závislosti na vybrané položce čtyři různé nabídky zobrazené po kliknutí pravým tlačítkem myši: Disk: Uveden ve sloupci na levé straně záložky. Primární oddíl: Všechny primární oddíly se zobrazují napravo od disku a jsou označeny modrým pruhem. Rozšířený oddíl: Všechny rozšířené oddíly disku jsou orámovány zeleně. Nepřidělené místo: Nepřidělené místo je označeno šedým pruhem. Na novém disku je veškeré místo nepřidělené. Jakmile z nepřiděleného místa vytvoříte oddíl, označí Mapa disků tento nenaformátovaný oddíl jako neznámý a jeho typ jako nerozpoznán. Naformátujete-li oddíl jako NTFS nebo FAT32, uvede Mapa disků tento text na obrazovku a změní šedý pruh na modrý. Disk Uživatelská příručka k záchrannému prostředí Tato nabídka zobrazená po kliknutí pravým tlačítkem myši umožňuje na vybraném disku spouštět následující činnosti: Jedná se o následující možnosti: Obnovit kód MBR systému Windows XP Znovu vytvoří požadovaný kód MBR, který vyžaduje systémový disk Windows XP. Poznámka: Operační systémy Windows Vista a novější tento kód nepoužívají. Obnovit kód MBR ze souboru s bitovou kopií Požadované informace o MBR extrahuje a obnoví ze souboru s bitovou kopií zálohy. Obnovit skrytou stopu disku ze souboru s bitovou kopií Obnoví skrytou stopu, kterou někteří výrobci počítačů vkládají na disky svých systémů. Konvertovat na disk typu GPT Smaže stávající obsah vybraného disku data a oddíly a vytvoří na disku formát GPT. Vyčistit disk Smaže oddíly vybraného disku. Jedná se v podstatě o přeformátování disku. K dokončení přeformátování a rozdělení disku na oddíly použijte možnost Inicializovat disky... Inicializovat disky... Připraví jeden nebo více vybraných disků k rozdělení na oddíly, buď jako disky typu MBR nebo GPT. Varování! Při inicializaci dojde k odstranění všech existujících oddílů a dat z disků. Upravit zásadu Otevře Editor zásad oddílu. Aktualizovat informace o svazcích Dotáže se operačního systému a aktualizuje informace o svazcích. Primární oddíl Tato nabídka na vybraném oddílu umožňuje spouštět následující akce: 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 32 of 69

33 Mezi dostupné možnosti patří: Zálohovat svazek Spustí Průvodce zálohováním (viz Vytvoření souboru s bitovou kopií zálohy). Obnovit svazek Spustí Průvodce obnovením (viz Obnovení svazku). Odstranit svazek Odstraní vybraný svazek. Nastavit jako aktivní Vybraný svazek se stane spouštěcím svazkem systému. Formátovat... Otevře Formátovat svazek. Upravit zásadu Otevře Editor zásad oddílu. Aktualizovat informace o svazcích Dotáže se operačního systému a aktualizuje informace o svazcích. Rozšířený oddíl Mapa disků orámuje nově vytvořený rozšířený oddíl zeleně a zároveň jej nechá označený jako nepřidělené místo. Na rozšířeném oddílu je třeba vytvořit jeden nebo více logických oddílů. Kliknete-li na rozšířený oddíl pravým tlačítkem, zobrazí se následující nabídka: S pomocí této nabídky lze na rozšířeném oddílu provádět následující činnosti: Odstranit oddíl Odstraní rozšířený oddíl. Varování: Tato možnost odstraní všechna data ze všech logických oddílů, které se na rozšířeném oddílu nachází. Vytvořit logický oddíl Otevře Editor pro vytvoření oddílu. Vyberete-li systém souborů NTFS, budete moci vytvářet neomezené množství logických oddílů. Systém souborů FAT32 omezuje počet logických oddílů na 23. Poznámka: Logický oddíl nemůže být spouštěcí. Upravit zásadu Otevře Editor zásad oddílu. Aktualizovat informace o svazcích Dotáže se operačního systému a aktualizuje informace o svazcích StorageCraft Technology Corporation StorageCraft Support Center Page 33 of 69

34 Nepřidělené místo S pomocí této nabídky lze na nepřiděleném místě provádět následující činnosti: Vytvořit primární oddíl Otevře Editor pro vytvoření oddílu. Vytvořit rozšířený oddíl Otevře Editor pro vytvoření oddílu. Poznámka: Editor automaticky označí typ oddílu jako Rozšířený. Upravit zásadu Otevře Editor zásad oddílu. Aktualizovat informace o svazcích Dotáže se operačního systému a aktualizuje informace o svazcích. Formátovat svazek V dialogovém okně Formátovat svazek lze nastavit parametry nového oddílu: Jedná se o následující možnosti: Jmenovka svazku Název definovaný uživatelem. Syntaxe názvu svazku zakazuje následující znaky: \\ \ / [ ] : < > + ; =.? " Systém souborů Výchozím systémem souborů je NTFS. Rozevírací nabídka poskytuje možnosti FAT, FAT32 a NTFS. Neprovádíte-li obnovu staršího systémového svazku, ponechejte nastavenou možnost NTFS. Velikost alokační jednotky V možnosti Výchozí lze disku vybrat nejvhodnější velikost bloku: 512 (typická pro disky typu MBR) nebo (4K) (typická pro disky typu GPT). V případě potřeby poskytuje rozevírací nabídka řadu nastavení od 512 do 64 kb. Provést rychlé formátování Ve výchozím nastavení proběhne standardní formátování, nikoli rychlé. Rychlé formátování zajistí vyšší rychlost, ale neotestuje disk a nevyhledá na něm vadné sektory. Při standardním formátování je každý sektor kontrolován s cílem potvrdit uchování dat. Povolit kompresi souborů a složek Ve výchozím nastavení není na novém svazku použita komprese. Zaškrtnutím této možnosti operačnímu systému povolíte, aby soubory na svazku automaticky komprimoval a dekomprimoval. Není-li komprese nutná, ponechejte výchozí nastavení, protože tento proces zatěžuje procesor. Při obvyklém formátování svazku stačí zadat vhodný název, ponechat výchozí nastavení a kliknout na OK. Editor pro vytvoření oddílu V Editoru pro vytvoření oddílu lze modifikovat velikost, posun a typ svazku, který si přejete vytvořit: 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 34 of 69

35 Editor nabízí následující možnosti: Posuvník pro změnu velikosti Umožňuje graficky nastavit velikost a posun nového oddílu. Oddíl na požadovanou velikost zmenšíte nebo zvětšíte potažením šipek na koncích grafického znázornění oddílu. Editor aktualizuje numerickou hodnotu indikátoru Velikost tak, aby uváděla velikost vybranou posuvníkem. Minimální posun Tato možnost zobrazuje minimální posun začátku nového oddílu. U prvního oddílu na disku určí editor tento posun dle zásady nastavené s pomocí Editor zásad oddílu. Je-li nový oddíl na disku druhý nebo pozdější, vyjadřuje posun začátek nejbližšího sektoru (v aplikaci ShadowProtect a novějších) nebo nejbližší stopy (v aplikaci ShadowProtect a starších). Maximální posun Tato možnost zobrazuje maximální posun založený na velikosti nepřiděleného místa, které má oddíl k dispozici. Obvykle se jedná o konec posledního dostupného sektoru nepřiděleného místa. Počáteční posun Slouží k výběru počátečního bajtu nového oddílu. Minimální velikost Omezení velikosti stanovené verzí operačního systému a vypočítané Editor zásad oddílu na základě vybraných možností Stopa či Sektor jako hranice oddílů. Maximální velikost Omezení velikosti nepřiděleného místa oddílu. Velikost Umožňuje zvolit celkovou velikost oddílu. Ve výchozím nastavení se jedná o celkové dostupné nepřidělené místo. Typ oddílu Umožňuje vybírat z NTFS, FAT či FAT32. Pokročilé Poznámka: Zobrazí se seznam typů oddílů, které jsou k dispozici prostřednictvím systému Windows PE. Aplikace ShadowProtect ale podporuje pouze tři typy, které lze vybírat v možnosti Typ oddílu. Správce úloh V této záložce je zobrazen seznam spuštěných či dokončených úloh (např. zálohování nebo ověřování). Chcete-li zobrazit podrobnosti o úloze, klikněte v části určené pro příslušnou úlohu na Zobrazit podrobnosti. Chcete-li přerušit aktivní úlohu, klikněte na Storno. Poznámka: Přerušíte-li operaci obnovení, můžete ji v případě potřeby znovu spustit (viz Pokračování v operaci obnovení) StorageCraft Technology Corporation StorageCraft Support Center Page 35 of 69

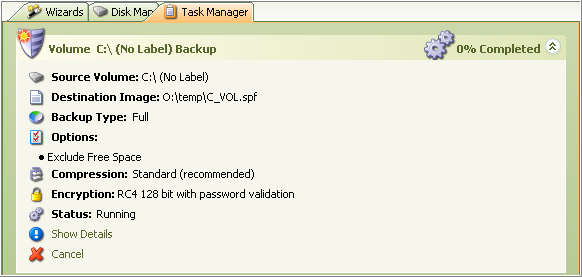

36 Podrobnosti o úloze Poznámka: Tato záložka se zobrazí pouze po kliknutí na Zobrazit podrobnosti o úloze v záložce Správce úloh. V záložce Podrobnosti o úloze jsou zobrazeny informace o stavu právě spuštěné nebo dokončené úlohy (např. úlohy zálohování svazku, obnovení svazku nebo ověření bitové kopie). Zobrazení těchto úloh lze řídit kliknutím na možnost Zobrazit podrobnosti / Skrýt podrobnosti v záložce Správce úloh. Např.: Záchranné prostředí Recovery Environment zobrazí po kliknutí na možnost Zobrazit podrobnosti pro každou vybranou úlohu novou záložku. 6 Načítání ovladačů Záchranné prostředí Recovery Environment umožňuje dynamicky načítat ovladače úložných zařízení nebo sítě tak, aby mohlo přistupovat k novému nebo odlišnému hardwaru. Poznámka: Tyto ovladače používá pouze záchranné prostředí Recovery Environment, nikoli obnovený systémový svazek. Vzhledem k tomu, že je záchranné prostředí Recovery Environment 32bitová aplikace, musí být tyto ovladače též 32bitové. Ověřte, že jsou přidané soubory ovladačů opravdu 32bitové, protože někteří výrobci hardwaru 32bitové a 64bitové verze jasně nerozlišují. Jak dynamicky načíst ovladač 1. Klikněte na možnost Načíst ovladače v nabídce Nástroje záchranného prostředí Recovery Environment. Zobrazí se dialogové okno Načíst ovladače: 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 36 of 69

37 2. Kliknutím na možnost Přidat cestu vyhledejte požadovaný soubor INF. Tento proces přidávání cest opakujte, dokud nebudou přidány všechny potřebné soubory INF. Ovladače lze v seznamu přetahovat nahoru a dolů, čímž určíte jejich prioritu. 3. Kliknutím na Načíst okamžitě načtete všechny ovladače v seznamu. Záchranné prostředí Recovery Environment načte ovladač(e) a poskytne přístup k zařízení(m) nebo síti/sítím. Důležité: Záchranné prostředí Recovery Environment Windows (REWIND) vytvořené programem REBuilder nyní nepodporuje standard iscsi. 7 Používání nástroje Network Configuration Utility Nástroj Network Configuration Utility (NCU) slouží ke konfiguraci síťové karty (NIC) systému, nastavení protokolu TCP/IP a informací o doméně, které budou použity v záchranném prostředí Recovery Environment. Poznámka: Aplikace PE Network Manager poskytuje komplexní sadu možností sítě. Ve většině situací lze ale záchranné prostředí Recovery Environment používat s výchozím nastavením StorageCraft Technology Corporation StorageCraft Support Center Page 37 of 69

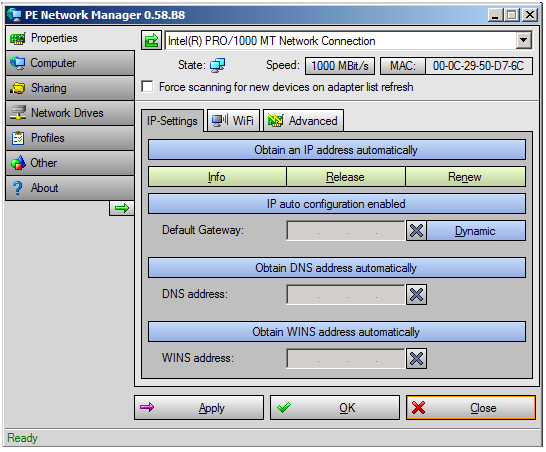

38 Jak specifikovat nastavení síťové karty 1. Nástroj otevřete kliknutím na možnost Konfigurace sítě v nabídce Nástroje. 2. Z rozevírací nabídky vyberte vhodný adaptér sítě Ethernet. V případě potřeby vyberte preferovanou rychlost spojení adaptéru a specifikujte jeho adresu MAC. 3. Modifikujte nastavení adaptéru v rozhraní nástroje NCU. Dostupná nastavení: Nastavení IP adresy: Tlačítko v horní části tohoto dialogového okna slouží k přepínání mezi následujícími možnostmi: Získat IP adresu automaticky: Získá nastavení po kliknutí na OK nebo Použít. Použít statickou IP adresu: Zadejte IP adresu, masku podsítě a výchozí bránu. Kliknutím na tlačítko Více [...] budete moci v případě potřeby specifikovat IP adresy a brány. Nastavení DNS a WINS: Tato tlačítka slouží k přepínání mezi dynamickým a statickým nastavením. Kliknutím na tlačítko Více [...] budete moci specifikovat dvě nebo více IP adres pro prostředí DNS či WINS. Identifikace sítě: Kliknutím na možnost Počítač budete moci specifikovat název počítače, pracovní skupinu a příponu primárního serveru DNS. Kliknutím na Nastavit konfiguraci přijmete. Poznámka: Chcete-li jako zdroj či cíl souborů s bitovými kopiemi zálohy použít síťový prostředek, doporučuje společnost StorageCraft používat kabelové připojení, přestože aplikace PE Network Manager podporuje konfiguraci Wi-Fi StorageCraft Technology Corporation StorageCraft Support Center Page 38 of 69

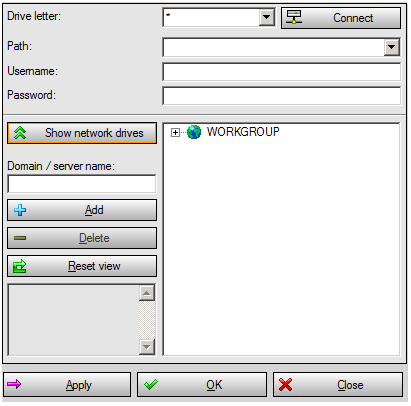

39 Jak specifikovat mapování jednotek a sdílení Uživatelská příručka k záchrannému prostředí 1. Kliknutím na možnost Síťové jednotky budete moci konfigurovat mapování jednotek a sdílení souborů. 2. Z rozevírací nabídky Písmeno jednotky vyberte písmeno. 3. Kliknutím na Procházet síť budete moci vyhledat online zařízení: a. Do pole Název domény/serveru zadejte název a klikněte na Přidat. Nástroj NCU prohledá síť, najde v zadané doméně nebo počítači veškeré prostředky a zobrazí je v dialogovém okně Prostředky. b. Kliknutím na tlačítko Rozbalit zobrazíte všechny dostupné prostředky v zadané doméně nebo počítači. c. Po výběru prostředku se automaticky vyplní pole Cesta. d. (Volitelné) Kliknutím na Odstranit odstraníte všechny síťové prostředky z vybrané domény nebo serveru uvedené v okně Prostředky. 4. Zadejte přihlašovací údaje potřebné pro přístup k síťovému prostředku. 5. Klikněte na Připojit. Záchranné prostředí Recovery Environment se připojí k jednotce a zmapuje ji. Další možnosti nástroje NCU Nástroj NCU obsahuje mnoho dalších možností, které společnost StorageCraft nyní nepodporuje. Další informace o těchto možnostech naleznete na webu PENetwork StorageCraft Technology Corporation StorageCraft Support Center Page 39 of 69

40 8 Vytvoření souboru s bitovou kopií zálohy Průvodce zálohováním záchranného prostředí Recovery Environment vytvoří zálohu celého systému nebo konkrétního svazku tohoto systému. Na rozdíl od aplikace ShadowProtect vytváří záchranné prostředí Recovery Environment pouze studené zálohy. Podrobnosti o vytváření záloh naleznete v Vytváření souborů s bitovými kopiemi zálohy. Jak vytvořit soubor s bitovou kopií zálohy 1. Otevřete Průvodce zálohováním: V záložce Průvodci klikněte na Průvodce zálohováním. V nabídce Úlohy klikněte na Zálohovat svazek. 2. Na stránce Svazky k zálohování vyberte svazek či svazky, které si přejete zazálohovat. Klikněte na Další. Poznámka: Chcete-li zazálohovat celý systém, vyberte všechny svazky. Není ale nutné zálohovat svazky pro obnovení nebo skryté svazky (pokud existují). 3. Na stránce Typ zálohy vyberte typ zálohy, která bude provedena: Provést úplnou zálohu: Vytvoří pro vybraný svazek či svazky soubor s úplnou bitovou kopií zálohy. Provést rozdílovou zálohu: Vytvoří zálohu všech změn na svazku, které byly provedeny od poslední úplné zálohy. Poznámka: Chcete-li provést rozdílovou zálohu, vyžaduje záchranné prostředí Recovery Environment přístup k poslední úplné záloze. 4. Klikněte na Další. 5. Na stránce Název a cíl zálohy specifikujte, kam má být soubor s bitovou kopií zálohy uložen: a. Do místního nebo síťového adresáře nebo na optické médium (CD/DVD/Blu-ray). b. Zadejte nebo přejděte na cestu příslušného umístění. (Podrobnosti naleznete v části Místa určení souborů bitové kopie.) Varování:Tato cílová cesta nemůže být delší než 186 znaků ani nemůže obsahovat žádné speciální znaky včetně: # $ % ^ & * ( ) \/? > <, { } [ ] Uživatelská příručka k záchrannému prostředí c. (Volitelné) Chcete-li změnit název souboru s bitovou kopií zálohy, klikněte pravým tlačítkem myši na název souboru a poté na Přejmenovat. 6. Klikněte na Další. 7. Na stránce Možnosti vyberte typ komprese, heslo a rozdělení souboru a klikněte na Další. Poznámka: Není-li nutné provést změny Pokročilých možností, ponechejte tato nastavení na výchozích hodnotách. 8. Kliknutím na Dokončit vytvoříte soubor s bitovou kopií zálohy. Průběh zálohování můžete sledovat v záložce Správce úloh kliknutím na Podrobnosti. Rezervní systémový svazek a jiné svazky Prodejci hardwaru mohou pevné disky konfigurovat tak, aby obsahovaly více oddílů: Oddíl pro diagnostiku: Oddíl obvykle o velikosti 100 MB nebo méně. Obsahuje jeden nebo více nástrojů určených pro příslušnou hardwarovou platformu. Tento oddíl nebude mít přiřazeno žádné písmeno jednotky. Oddíl pro obnovení: Jsou zde uložena pouze data obsažená na novém disku před instalací operačního systému. Slouží k obnovení systému do stavu z výroby. Tento oddíl nebude mít přiřazeno žádné písmeno jednotky. Rezervní systémový svazek: Může obsahovat informace o spouštění a je užitečný pouze při použití nástroje BitLocker. Obnovení s pomocí aplikace ShadowProtect nevyžaduje ani úplnou zálohu ani kontinuální zálohy těchto svazků, protože: Informace o spouštění umí vytvářet z rezervního systémového svazku. Nepotřebuje data z výroby obsažená v oddílu pro obnovení, protože k obnovení obvykle dochází poté, co jednotka selhala. Nepotřebuje další diagnostické nástroje určené pro konkrétní hardware, protože obnovení se obvykle provádí na nový, odlišný hardware. Jedinou výjimkou je systém využívající nástroj BitLocker. V tomto případě lze obsah potřebný pro úplné obnovení uchovat s pomocí jednorázové úplné zálohy rezervního systémového svazku. V případě požadavků uživatelů mohou být tyto svazky uchovány s pomocí dalších jednorázových úplných záloh. Svazky na discích typu GPT Disky typu GPT též obsahují další svazky: systémový oddíl EFI (ESP), vyhrazený oddíl Microsoft (MSR). Žádný z těchto oddílů nevyžaduje zálohování, protože aplikace ShadowProtect požadované oddíly obnoví automaticky. (Oddíl MSR dokonce ani neobsahuje systém souborů, který by bylo možno zálohovat.) 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 40 of 69

41 8.1 Místa určení souborů bitové kopie Záchranné prostředí Recovery Environment ukládá soubory s bitovými kopiemi zálohy na jakékoli diskové zařízení včetně pevných disků, vyměnitelných jednotek USB či FireWire, síťových jednotek a zařízení NAS (Network Attached Storage). Je-li systém vybaven optickou jednotkou umožňující zápis, můžete bitové kopie zálohy ukládat též na optická média, jako jsou disky CD, DVD či Blu-Ray. Poznámka:Vyberete-li cíl, na kterém se k uložení bitové kopie zálohy nenachází dostatek volného místa, úloha zálohování selže. UmístěníVýhodyNevýhody Místní pevný disk Rychlé zálohy a obnovy. Cenově dostupné. Vyžaduje místo na místním disku. Při selhání disku hrozí ztráta dat. Místní jednotka USB/FireWire Rychlé zálohy a obnovy. Zachovává místo na místních discích. Cenově dostupné. Snadné ukládání mimo pracoviště. Dražší než místní pevné disky. Při selhání disku hrozí ztráta dat. Síťový pevný disk Rychlé zálohy a obnovy. Ochrana před selháním místního pevného disku. Ukládání mimo pracoviště. Musí mít k dispozici ovladače síťových karet podporované záchranným prostředím Recovery Environment. Složitost. Uživatelé musí mít při ukládání a přístupu k bitovým kopiím zálohy oprávnění přistupovat k síti. CD/DVD/Blu-Ray Skvělé médium pro archivaci. Ochrana před selháním místního disku. Média jsou pomalejší, takže poskytují i pomalejší zálohování. Omezení velikosti souborů z důvodu omezené kapacity. 8.2 Možnosti V dialogovém okně Možnosti v Průvodci zálohováním lze spravovat kompresi, zabezpečení a rozdělování souborů: 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 41 of 69

42 V této části naleznete popis následujících možností: Komprese souborů Šifrování souborů se zálohami Rozdělení souborů s bitovými kopiemi zálohy Komentáře k záloze Pokročilé možnosti Komprese souborů Při vytváření souborů s bitovými kopiemi zálohy nabízí aplikace ShadowProtect několik možností komprese. Úroveň kompresepopis Žádná Bez komprese souborů. Tato možnost zajišťuje rychlejší zálohování v systémech s dostatkem volného místa na disku. Standardní Data komprimuje průměrně asi o 40 %. Tato možnost zajišťuje rovnováhu mezi rychlostí zálohování a potřebným místem na disku. Vysoká Data komprimuje průměrně o asi 50 %. Zálohování s pomocí této možnosti trvá nejdéle a vyžaduje nejvíce systémových prostředků. Je ale užitečné v případech, kdy je omezeno místo na disku. Vysokou kompresi podporuje většina moderních systémů. Šifrování souborů se zálohami Aplikace ShadowProtect umožňuje soubory s bitovými kopiemi zálohy šifrovat a chránit heslem, což je obzvláště užitečné, pokud je ukládáte do sítě nebo mimo pracoviště. Budete-li chtít chráněný soubor s bitovou kopií zálohy připojit nebo obnovit, musíte zadat správné heslo. Nezadáte-li správné heslo nebo heslo zapomenete, nebudete k souboru s bitovou kopií zálohy moci přistupovat. Heslo uložte na bezpečné místo, protože společnost StorageCraft neumí šifrování souborů s bitovými kopiemi zálohy bez hesla obejít. Chcete-li zašifrovat soubor s bitovou kopií zálohy, můžete vybírat ze tří metod. 128bitové šifrování RC 4 (rychlé): Rychlejší, ale méně bezpečné než 128bitové šifrování AES. 128bitové šifrování AES (bezpečnější): Rychlejší, ale méně bezpečné než 256bitové šifrování AES. 256bitové šifrování AES (nejbezpečnější): Nejpomalejší, ale nejbezpečnější možnost zabezpečení. Kromě počtu bitů ovlivňuje zabezpečení souboru s bitovou kopií zálohy též heslo. Nejvyšší možnou úroveň zabezpečení souboru s bitovou kopií zálohy si zajistíte, pokud se při vytváření hesla budete řídit následujícími pokyny: 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 42 of 69

43 Délka hesla musí být minimálně osm znaků. Používejte náhodné kombinace znaků, velkých a malých písmen a číslic. Nepoužívejte slova, která lze najít ve slovníku. Hesla pravidelně měňte, obzvláště máte-li podezření, že bylo heslo vyzrazeno. Poznámka: Hesla aplikace ShadowProtect rozlišují malá a velká písmena a podporují pouze alfanumerické znaky. Rozdělení souborů s bitovými kopiemi zálohy Záchranné prostředí Recovery Environment umožňuje v případě potřeby rozdělit soubory s bitovými kopiemi zálohy do několika menších souborů. S pomocí rozdělení může program ukládat velké soubory se zálohami na média s pevnou kapacitou, jako jsou disky CD, DVD nebo Blu-Ray. Soubory s bitovými kopiemi zálohy lze rozdělit: Během vytváření výběrem této možnosti. Po vytvoření s pomocípoužívání Nástroje pro převod bitových kopií. Jak rozdělit soubor během vytváření: 1. Zaškrtněte pole Rozdělit soubor s bitovou kopií, které se nachází v dialogovém okně Možnosti Průvodce zálohováním. 2. Specifikujte velikost jednotlivých menších souborů (např. 700 MB pro disky CD-R nebo MB pro disky DVD-R). 3. Spusťte úlohu zálohování. 4. Dle potřeby během zálohování vkládejte zapisovatelné disky CD nebo DVD. Poznámka: Soubor s bitovou kopií zálohy, který aplikace ShadowProtect rozdělí na více souborů, se nazývá též rozložený soubor s bitovou kopií. Rozložené soubory s bitovými kopiemi používají speciální příponu (.sp#), která značí, že jsou součástí sady souborů (viz Soubory bitové kopie zálohy). Komentáře k záloze Pole Komentáře k záloze slouží k případnému zadávání textu, který popisuje úlohu zálohování. Aplikace ShadowProtect tyto komentáře zobrazí při připojování nebo obnovování souboru s bitovou kopií zálohy. Ve výchozím nastavení přidává záchranné prostředí Recovery Environment jako komentář ke všem souborům se zálohami časové a datové razítko. Pokročilé možnosti Poznámka: Pokud si nejste zcela jistí, co přesně změna pokročilých nastavení způsobí, doporučuje společnost StorageCraft ponechat všechna tato nastavení na výchozích hodnotách. Pokročilé možnosti práce se soubory s bitovými kopiemi zálohy zobrazíte kliknutím na Pokročilé na stránce Možnosti bitové kopie zálohy. Jedná se o následující možnosti: Uzamknout zdrojový svazek Poznámka: Vzhledem k tomu, že záchranné prostředí Recovery Environment provádí pouze studené zálohy, není uzamčení zdrojového svazku relevantní. Obě nastavení provedou úplnou zálohu. Výchozí: Zapnuto Zapnuto: Nařídí záchrannému prostředí Recovery Environment uzamknout během zálohování přístup na svazek. Vypnuto: Nařídí záchrannému prostředí Recovery Environment, aby byla při zálohování svazku pro zachycení snímku použita technologie VSS StorageCraft Technology Corporation StorageCraft Support Center Page 43 of 69

44 Zahrnout volné místo Výchozí: Vypnuto Zapnuto: Zazálohuje všechny sektory na svazku včetně veškerého volného místa. Výsledný soubor se zálohou má vyšší velikost. Vypnuto: Zazálohuje pouze sektory označené jako obsahující data. Omezení vstupů a výstupů Výchozí: 100 Umožňuje zadat procentuální hodnotu, která určuje, jakou část vstupně-výstupního podsystému bude záchranné prostředí Recovery Environment využívat k provádění zálohy. Ve většině případů by toto nastavení mělo zůstat na výchozí hodnotě. Chcete-li hodnotu změnit, přetáhněte posuvník na požadované nastavení. Povolit při zápisu použití mezipaměti Výchozí: Vypnuto Zapnuto: Záchranné prostředí Recovery Environment používá při zápisu souboru s bitovou kopií zálohy mezipaměť. Použití mezipaměti může proces vytváření bitové kopie zpomalit. Vypnuto: Záchranné prostředí Recovery Environment nepoužívá při zápisu souboru s bitovou kopií zálohy mezipaměť. 9 Obnovení systémového svazku Primárním účelem záchranného prostředí Recovery Environment je provádět obnovení systémového svazku. Průvodce obnovením záchranného prostředí Recovery Environment podporuje dva typy obnovení systémového či spouštěcího svazku: Obnovení svazku v jediné operaci Tato metoda umožňuje provést obnovení systémového svazku z vybraného souboru s bitovou kopií zálohy v rámci jediné operace. Poznámka: Záchranné prostředí Recovery Environment pro systém Windows lze použít k obnovení ze souboru s bitovou kopií ve formátu VHD/VHDX. Multiplatformní záchranné prostředí Recovery Environment CrossPlatform podporuje pouze obnovení ze souborů s bitovými kopiemi typu.spf a.spi, nikoli ze souborů ve formátech VHD nebo VHDX. Práce se svazkem HSR Práce se svazkem HSR v záchranném prostředí Recovery Environment rozdělí proces obnovení svazku do několika fází. Tento postup je užitečný při obnově velkých svazků což je proces, který může trvat i několik dnů. Poznámka: Přes svou podobnost s funkcí HSR aplikace ImageManager je HeadStart Restore v záchranném prostředí Recovery Environment manuální proces. Nástroj HSR v aplikaci ImageManager je automatizovaný. Verze dostupná v záchranném prostředí Recovery Environment vyžaduje k zachycení a použití nejnovějších změn zálohovaného svazku restart, použití Průvodce zálohováním a Průvodce obnovením. Teprve poté svazek finalizuje. Verze nástroje HSR v záchranném prostředí Recovery Environment ale nevyžaduje licenci. Podporované velikosti sektorů Dnešní pevné disky a disky SSD jsou dodávány s fyzickými sektory o velikosti bajtů. Většina podporuje logické sektory o velikosti 512 bajtů. (Tyto disky jsou často označovány jako 512e (zkratka pro emulaci sektorů o velikosti 512 bajtů ).) Aplikace ShadowProtect podporuje sektory o velikosti bajtů i 512 bajtů. Pokud by došlo k neobvyklé situaci, kdy je třeba provést obnovu oddílu/svazku s určitou velikostí sektorů na jinou velikost sektorů: 512 bajtů na sektor -> bajtů na sektor, bajtů na sektor -> 512 bajtů na sektor. Pokud aplikace ShadowProtect objeví různě veliké sektory, zobrazí během obnovy chybovou zprávu. Chcete-li tomuto problému předejít, naformátujte cílovou jednotku tak, aby velikost jejích logických sektorů odpovídala zdrojovému svazku StorageCraft Technology Corporation StorageCraft Support Center Page 44 of 69

45 Obnovení systémových/spouštěcích svazků systému Windows 8.x prostřednictvím Zabezpečeného spouštění v rozhraní UEFI Zabezpečené spouštění v současnosti podporuje mnoho počítačů. Jedná se o funkci ochrany proti malwaru, která je k dispozici v rozhraní UEFI. Zabezpečené spouštění zajišťuje, aby se systém spouštěl pouze z bezpečného operačního systému. Mnoho bezpečných operačních systémů ale funkci Zabezpečené spouštění nepodporuje. V současnosti podporují funkci Zabezpečené spouštění pouze následující operační systémy Windows: Windows 8.1, Windows Server 2012 R2, Windows 8, Windows Server Starší operační systémy včetně Windows 7, Vista a Windows XP funkci Zabezpečené spouštění nepodporují (a tím pádem ji není třeba povolit). Kromě toho existuje i mnoho dalších bezpečných operačních systémů a spouštěcích prostředí, které funkci Zabezpečené spouštění nepodporují. Mezi takové patří i záchranné prostředí ShadowProtect Recovery Environment pro systém Windows i multiplatformní záchranné prostředí Recovery Environment CrossPlatform. Záchranné prostředí ShadowProtect Recovery Environment pro systém Windows lze spustit na počítači s rozhraním UEFI, pouze pokud: Rozhraní UEFI funkci Zabezpečené spouštění nepodporuje nebo tato funkce není povolená. Rozhraní UEFI je spuštěno v Režimu kompatibility se systémem BIOS. (Tento režim je často označován jako CMS.) Prostředí ShadowProtect CrossPlatform podporuje namísto Režimu kompatibility se systémem BIOS (CMS) spouštění v nativním režimu UEFI (se zakázanou funkcí Zabezpečené spouštění). Je-li funkce Zabezpečené spouštění povolená, nedojde ke spuštění. Chcete-li kterékoli ze záchranných prostředí Recovery Environment spustit, dočasně funkci Zabezpečené spouštění zakažte. Postupujte následovně: 1. Spusťte systém tak, aby se zobrazila obrazovka pro správu rozhraní UEFI. 2. Je-li k dispozici funkce Zabezpečené spouštění A je-li povolena, dočasně ji zakažte. (Některé systémy tuto možnost označují jako spuštění UEFI. Ověřte tuto možnost v dokumentaci systému.) 3. Změňte pořadí spouštěcích zařízení tak, aby se spouštění nejdříve provádělo z disku CD nebo DVD. 4. Spouštíte-li multiplatformní záchranné prostředí ShadowProtect Recovery Environment CrossPlatform, stačí systém restartovat a multiplatformní prostředí CrossPlatform se spustí. 5. Spouštíte-li záchranné prostředí ShadowProtect Recovery Environment pro systém Windows, ověřte, že je povolena možnost provést spouštění do Režimu kompatibility se systémem BIOS (někdy označován jako CMS). Poznámka: Některé systémy s rozhraním UEFI zobrazují ten samý disk CD či DVD dvěma způsoby jednou s předponou UEFI: a jednou bez ní. Chcete-li na těchto systémech provést spuštění do Režimu kompatibility se systémem BIOS, vyberte disk CD nebo DVD, který tuto předponu uvedenu NEMÁ. 6. Pokračujte v provádění obnovy svazku. 7. Po obnovení znovu proveďte spuštění tak, aby se zobrazila obrazovka UEFI, a funkci Zabezpečené spouštění znovu povolte (je-li třeba). 8. Pokračujte ve spouštění obnoveného systému. 9.1 Obnovení svazku v jediné operaci Jak používat funkci obnovení: 1. Připojte disk, na kterém je alespoň tolik místa jako na disku původním. 2. (Volitelné) Není-li disk inicializován a vy si přejete přidat nový oddíl MBR, budete moci v obnovení pokračovat až poté, co záchranné prostředí Recovery Environment restartujete. Systém Windows nebude až do restartu schopen u tohoto nově inicializovaného disku přesně číst a aktualizovat informace o novém oddílu MBR. 3. Chcete-li na novém disku vytvořit oddíl, vyberte záložku Mapa disků. 4. Vyberte možnost Vytvořit primární oddíl. Ve výchozím nastavení bude pro nový oddíl použito veškeré volné místo na novém disku.modifikujte toto nastavení dle potřeby procesu obnovení systémového oddílu. Klikněte na OK. Záchranné prostředí Recovery Environment vytvoří nový primární oddíl. 5. V záchranném prostředí Recovery Environment vyberte jednu z následujících možností: Úlohy > Obnovit svazek. Obnovit svazek v Navigačním panelu na levé straně. Průvodce obnovením v záložce Průvodci. Program spustí Průvodce obnovením. Obnovení dokončete dle pokynů průvodce. Uživatelská příručka k záchrannému prostředí 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 45 of 69

46 6. Na stránce Typ obnovení vyberte ze seznamu typů možnost Obnovit: Obnovit Obnoví systémový svazek v rámci jediné operace nebo spustí operaci HSR. Poznámka: Systémy NETGEAR ReadyDATA nepodporují operace HSR. Pokračovat v přerušeném obnovení Znovu spustí dřívější stornované obnovení. Obnovit následné přírůstkové zálohy Přidá k již existující záloze systémového svazku HSR soubory s přírůstkovými zálohami. Poznámka: Tato akce obvykle vyžaduje, aby na zdrojovém systému byla dříve spuštěna aplikace ShadowProtect, která příslušné soubory s přírůstkovými zálohami vytvoří. Prostřednictvím záchranného prostředí Recovery Environment je ale možné provést rozdílovou zálohu a s její pomocí vytvořit jednu nebo více přírůstkových záloh. Finalizovat obnovení HSR Dokončí obnovení, které jste se rozhodli finalizovat později. Systémový svazek pak bude připraven ke spuštění. 7. Vyberte bitovou kopii zálohy, kterou si přejete obnovit. (K výběru souborů aplikace ShadowProtect nebo VHDX (Microsoft Virtual Hard Disk File) použijte rozevírací nabídku Typ souborů.) Poznámka: V systémech NETGEAR ReadyDATA zobrazuje toto dialogové okno nepřidělené místo svazku, které je často v řádu terabajtů (např. 63,77 TB). Protože je svazek uložen na dynamicky zajišťované jednotce, umožňuje tento jeho horní limit zařízení NETGEAR ukládat zálohy jakékoli velikosti a zároveň obsadit tolik místa, kolik soubor se zálohou skutečně potřebuje. 8. Vyberte cíl obnovení. Poznámka: Písmena jednotky zobrazená v dialogovém okně byla přiřazena záchranným prostředím Recovery Environment. Mohou, ale nemusí odpovídat písmenům, která systém Windows přiřadil jako původní písmena jednotky. Chcete-li tato dvě mapování jednotek zobrazit a určit, která pro bitovou kopii zálohy použít jako zdrojová: a) Spusťte Nástroj pro konfiguraci spouštění. b) Vyberte svazek. c) Klikněte na Písmeno jednotky. Nástroj zobrazí jak písmena jednotek přiřazená oddílu systémem Windows, tak záchranným prostředím Recovery Environment. 9. (Volitelné) Pokud se na cílovém disku nenachází žádné oddíly, můžete vytvořit oddíly odpovídající původnímu disku (viz Opětovné vytvoření původních oddílů) nebo vytvořit nové rozložení (vizmožnosti cílového oddílu). 10. Na stránce Závislosti bitové kopie zálohy lze vybírat z možností: Ponechat vybraný soubor s bitovou kopií zálohy. Vybrat k obnovení jiný bod v čase. Poznámka: V levém okně se zobrazí všechny soubory s bitovými kopiemi zálohy, které jsou součástí dříve vybrané sady bitových kopií. Vlastnosti vybraného souboru s bitovou kopií zálohy se zobrazí v okně vpravo. 11. Na stránce Možnosti finalizace vyberte ze seznamu možnost Finalizovat svazek na konci tohoto obnovení: Finalizovat svazek na konci tohoto obnovení Vyberete-li tuto možnost, bude provedeno standardní obnovení, při kterém bude svazek po dokončení obnovení připraven k použití. Poznámka: Tuto možnost nevybírejte, pokud chcete provést operaci HeadStart Restore. Vygenerovat soubor.hsr, který bude použit k finalizaci v budoucnu Poznámka: Tuto možnost vyberte pouze u Práce se svazkem HSR. (Volitelné) Vyberete-li tuto možnost, Průvodce obnovením Práce se svazkem HSR na vámi uvedeném umístění. 12. (Podmíněně) Na stránce Specifikovat možnosti obnovení nastavte veškeré parametry spouštění, které je třeba na obnovený svazek aplikovat: Poznámka: Záchranné prostředí Recovery Environment tuto stránku zobrazí pouze při finalizaci spouštěcího svazku MBR, ne při provádění operace HSR nebo u disku typu GPT. Nastavit oddíl jako aktivní Nastaví obnovený svazek jako aktivní spouštěcí oddíl. Uživatelská příručka k záchrannému prostředí Obnovit MBR V rámci úlohy obnovení svazku provede obnovení hlavního spouštěcího záznamu (MBR). Vyberete-li tuto možnost, budete mít k dispozici následující možnosti obnovení MBR: Obnovit MBR ze souboru s bitovou kopií: Obnoví MBR ze souboru s bitovou kopií zálohy StorageCraft Technology Corporation StorageCraft Support Center Page 46 of 69

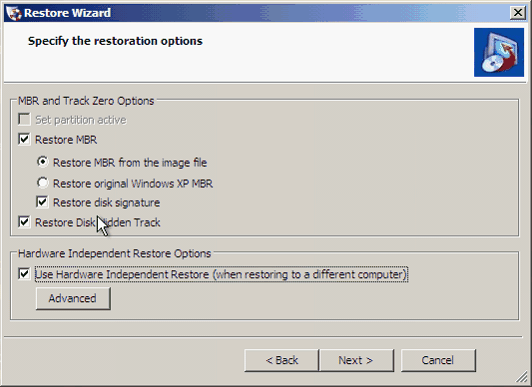

47 Obnovit původní MBR systému Windows: Obnoví výchozí MBR verze systému Windows, který obnovujete. Obnovit podpis disku: Obnoví původní podpis pevného disku. Systémy Windows Server 2003, Windows 2000 Advanced Server a Windows NT Server 4.0 Enterprise Edition (SP3 a novější) vyžadují při používání pevných disků podpisy disků. Obnovit skrytou stopu disku Obnoví prvních 63 sektorů na disku. Některé spouštěcí zavaděče ji vyžadují ke spuštění systému. Použít nástroj Hardware Independent Restore Nařídí záchrannému prostředí Recovery Environment spustit při finalizaci svazku Používání nástroje HIR. Tento nástroj nastaví ovladače a vlastnosti svazku tak, aby po obnovení správně komunikoval s novým nebo pozměněným hardwarem. 13. Na stránce Shrnutí zkontrolujte podrobnosti o operaci obnovení a klikněte na Dokončit. Průvodce obnovením dokončí obnovení svazku. Vyjměte disk CD/DVD nebo klíč USB se záchranným prostředím Recovery Environment ze systému a obnovení potvrďte restartem systému. Poznámka: Po obnovení systémového svazku se některé OEM verze systému Windows znovu neaktivují. Aktivace systému Windows může totiž některé OEM kopie systému Windows záměrně uzamykat na konkrétní počítače. Některé OEM licence lze dokonce reaktivovat pouze na počítači původním. V těchto případech se o možnostech reaktivace informujte u společnosti Microsoft. Vliv velikosti virtuální paměti serveru Ve výchozím nastavení systému Windows je velikost virtuální paměti serveru nastavena na velikost paměti RAM. Tento fakt mějte na paměti v případech, kdy obnovení provádíte na systém s větší pamětí RAM, než měl původní počítač. Velikost virtuální paměti nového systému se tím totiž zvýší. Obnovení řadičů domény Uživatelská příručka k záchrannému prostředí Při obnovování řadiče domény systému je zcela zásadní připojení k síti. Používá-li obnovený systém nový nebo odlišný hardware, může restart systému Windows trvat značnou dobu. Každá služba totiž nové prostředí testuje. Podrobnosti o obnovení řadiče domény naleznete ve znalostní bázi v článku Jak provést obnovení na odlišný hardware. 9.2 Pokračování v operaci obnovení Potřebujete-li operaci obnovení stornovat, umožní vám Průvodce obnovením pokračovat později, aniž byste museli začínat od začátku. Jak pokračovat v operaci obnovení 1. V záchranném prostředí Recovery Environment vyberte jednu z následujících možností: Úlohy > Obnovit svazek. Obnovit svazek v Navigačním panelu na levé straně. Průvodce obnovením v záložce Průvodci. Záchranné prostředí Recovery Environment spustí Průvodce obnovením. 2. Na stránce Typ obnovení vyberte možnost Pokračovat v přerušeném obnovení. Klikněte na Další. 3. Na stránce Cíl obnovení vyberte svazek, na kterém jste dříve spustili operaci obnovení, a poté klikněte na Další. 4. Na stránce Bitová kopie zálohy k obnovení vyhledejte bitovou kopii zálohy, v jejíž obnově si přejete pokračovat, a klikněte na Další. Poznámka: Pokud jste bitovou kopii zálohy zašifrovali, musíte při přístupu zadat příslušné heslo. 5. Na stránce Možnosti finalizace vyberte možnost Finalizovat svazek na konci tohoto obnovení. 6. (Podmíněně) Na stránce Specifikovat možnosti obnovení nastavte veškeré parametry spouštění MBR, které je třeba na obnovený svazek aplikovat: Nastavit oddíl jako aktivní Nastaví obnovený svazek jako aktivní oddíl, ze kterého systém provádí spouštění. Obnovit MBR Obnoví hlavní spouštěcí záznam (MBR) svazku. Vyberete-li tuto možnost, budete mít k dispozici následující možnosti obnovení MBR: Obnovit MBR ze souboru s bitovou kopií: Obnoví MBR ze souboru s bitovou kopií zálohy. Obnovit původní MBR systému Windows: Obnoví výchozí MBR verze systému Windows, který obnovujete. Obnovit podpis disku: Obnoví původní podpis pevného disku StorageCraft Technology Corporation StorageCraft Support Center Page 47 of 69

48 Systémy Windows Server 2003, Windows 2000 Advanced Server a Windows NT Server 4.0 Enterprise Edition (SP3 a novější) vyžadují při používání pevných disků podpisy disků. Obnovit skrytou stopu disku Obnoví prvních 63 sektorů na disku. Některé spouštěcí zavaděče ji vyžadují ke spuštění systému. Použít nástroj Hardware Independent Restore Nařídí záchrannému prostředí Recovery Environment spustit při finalizaci svazku Práce se svazkem HSR. Nástroj HIR nastaví ovladače a vlastnosti obnoveného svazku tak, aby správně komunikoval s novým nebo odlišným hardwarem systému. 7. Na stránce Shrnutí zkontrolujte podrobnosti o operaci obnovení a klikněte na Dokončit. Záchranné prostředí Recovery Environment bude pokračovat v operaci obnovení. Jakmile bude operace obnovení dokončena, vyjměte disk CD/DVD nebo klíč USB se záchranným prostředím Recovery Environment a potvrďte obnovení systémového svazku restartováním systému. Je-li třeba, použijte k opravě veškerých potíží Používání Nástroje pro konfiguraci spouštění tak, aby byl nově obnovený systémový svazek spustitelný. 9.3 Opětovné vytvoření původních oddílů Uživatelská příručka k záchrannému prostředí Vyberete-li neinicializovaný disk, nabídne pro jeho oddíly Průvodce obnovením několik možností: Podrobné informace k jednotlivým možnostem jsou uvedeny na Možnosti cílového oddílu. Nejčastěji používanou možností je použít původní rozložení. Jak vytvořit rozvržení oddílu, které bude odpovídat původnímu zdrojovému svazku: 1. Je-li třeba na cílovém disku odstranit existující oddíly, vyberte možnost Vyčistit disk. Varování: Dojde ke smazání všech dat na těchto oddílech. 2. Chcete-li zdrojový svazek zkopírovat na cílový disk, vyberte možnostznovu vytvořit původní oddíl na stejném místě. Poznámka: Přidáte-li na neinicializovaný disk nový hlavní spouštěcí záznam (MBR), budete moci v obnovení pokračovat až poté, co záchranné prostředí Recovery Environment restartujete. Systém Windows totiž bude schopen přesně přečíst a aktualizovat informace o novém oddíle cílového disku až po provedení restartu. 9.4 Možnosti cílového oddílu Průvodce obnovením nabízí pro oddíly na vybraném disku nejrůznější možnosti: 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 48 of 69

49 Jedná se o následující možnosti: Vytvořit přesný primární oddíl na začátku volného místa (K dispozici pouze v případě, že na disku existuje místo, které není rozděleno na oddíly) Vytvoří na cílovém disku nový primární oddíl o stejné velikosti jako oddíl zdrojový. Průvodce jej vytvoří na začátku nepřiděleného místa. Poznámka: Na disku typu MBR nelze vytvořit více než čtyři (4) primární oddíly. Vytvořit přesný primární oddíl na konci volného místa Vytvoří v nepřiděleném místě, které není rozděleno na oddíly, primární oddíl o stejné velikosti jako zdrojový oddíl. Průvodce umístí konec nového oddílu na konec místa, které není rozděleno na oddíly, poté postupuje zpět a vytvoří svazek o stejné velikosti, jako byl svazek původní. Vytvořit rozšířený oddíl (K dispozici pouze na discích typu MBR a pouze v případě, kdy na disku existuje místo, které není rozděleno na oddíly.) Vytvoří na cílovém disku nový rozšířený oddíl. Tento oddíl lze poté rozdělit na jeden nebo více logických disků či oddílů. Na disku typu MBR tak lze vytvořit více než čtyři oddíly. Inicializovat jako disk typu MBR Zobrazí seznam dostupných disků. Vyberte jeden nebo více disků, které si přejete inicializovat jako disk typu MBR. (Záchranné prostředí Recovery Environment vyžaduje k obnově systémového/spouštěcího svazku alespoň jeden inicializovaný disk.) Podrobnosti naleznete v části Spuštění záchranného prostředí Recovery Environment. Inicializovat jako disk typu GPT Zobrazí seznam dostupných disků. Vyberte jeden nebo více disků, které si přejete inicializovat jako disk typu GPT. (Záchranné prostředí Recovery Environment vyžaduje k obnově systémového/spouštěcího svazku alespoň jeden inicializovaný disk.) Podrobnosti naleznete v části Spuštění záchranného prostředí Recovery Environment. Inicializovat disky... Zobrazí seznam dostupných disků. Vyberte jeden nebo více disků, které si přejete inicializovat jako disk typu MBR nebo GPT. (Záchranné prostředí Recovery Environment vyžaduje k obnově systémového/spouštěcího svazku alespoň jeden inicializovaný disk.) Podrobnosti naleznete v části Spuštění záchranného prostředí Recovery Environment. Znovu vytvořit původní oddíl na stejném místě Vytvoří na nový disk kopii jednoho oddílu, a to na stejném umístění jako na disku původním. Upravit zásadu SpustíEditor zásad oddílu, kde budete moci změnit zarovnání a posun oddílu. Například u systémových svazků systémů Windows starších než Vista lze tento editor použít k obnovení svazku pevného disku na disk SSD. Aktualizovat informace o svazcích Požádá operační systém o aktuálnější data svazků disku. Nejrůznější konfigurace objasňuje část Scénáře obnovení oddílu StorageCraft Technology Corporation StorageCraft Support Center Page 49 of 69

50 Scénáře obnovení oddílu Záchranné prostředí ShadowProtect Recovery Environment nabízí pro obnovení oddílů širokou řadu možností, a pomáhá tak řešit konkrétní potřeby uživatelů. Následující možnosti se týkají jednoho i více oddílů: Jediný oddíl Začátek volného místa Aplikace ShadowProtect použije k obnovení původního svazku na nový disk soubory s bitovými kopiemi zálohy zdrojového oddílu A. Nový oddíl A má stejnou velikost jako oddíl původní a na novém cílovém disku začíná na začátku dostupného volného místa. Konec volného místa Aplikace ShadowProtect na novém disku obnoví původní svazek A na oddíl o stejné velikosti. Nový oddíl A na cílovém disku končí na konci dostupného volného místa. Znovu vytvořit původní oddíl Chcete-li svazek obnovit na stejné umístění jako na zdrojovém disku, vyberte možnost Znovu vytvořit původní oddíl na stejném místě StorageCraft Technology Corporation StorageCraft Support Center Page 50 of 69

51 Aplikace ShadowProtect na novém disku obnoví původní svazek A na stejné fyzické umístění. Na novém disku pak za oddílem často zůstane volné místo. 9.5 Editor zásad oddílu V rámci obnovení může být nutné přizpůsobit geometrii předchozího disku, na kterém se oddíl nacházel, disku cílovému. Mezi běžné situace, kdy je důležité oddíly zarovnat, patří obnovení prováděná na: 1. disk SSD, 2. virtuální disky RAID nebo logické jednotky (LUN). Např. první primární oddíl je od začátku disku obvykle posunut o bajtů. (U disků s 512bajtovými sektory bude adresa LBA = ) Při obnovování spouštěcího oddílu systému Windows XP na disk SSD není tento posun automatický. Bez správného zarovnání a posunu bude na disku SSD výrazně zhoršena funkce čtení a zápisu. Poznámka: Operační systémy Windows Vista a novější používají pro oddíl vyhrazený systémem správný posun již ve výchozím nastavení. To znamená, že při provádění obnovení není v těchto prostředích třeba nic měnit. Stačí jen obnovit oddíl na původní umístění a zarovnání bude správné. Editor zásad pro vytváření oddílů vám umožňuje modifikovat základní nastavení geometrie disku používané k vytvoření nového oddílu. Editor vytvoří zásadu (šablonu), kterou uloží, aby mohla být používána při provádění obnov na jiné disky. POZNÁMKA: Tyto zásady fungují pouze na inicializovaných discích (buď typu MBR nebo GPT). Editor zásad lze otevřít ze Možnosti mapy disku. Kliknete-li na oddíl pravým tlačítkem myši, zobrazí se akční nabídka. Vyberte možnost Upravit zásadu a zobrazí se dialogové okno Editor zásad: 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 51 of 69

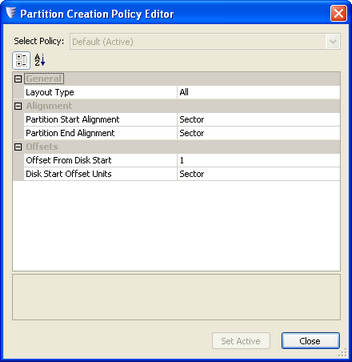

52 Jak při vytváření oddílu modifikovat nastavení 1. Vyberte záložku Mapa disků. 2. Pravým tlačítkem klikněte na požadovaný oddíl a vyberte Upravit zásadu. Zobrazí se Editor zásad pro vytváření oddílů. 3. Jak modifikovat konkrétní nastavení: A. Klikněte na příslušné pole. B. Zadejte požadovanou hodnotu nebo ji vyberte z rozevírací nabídky (je-li k dispozici). Typ rozložení Specifikuje typ(y) formátů disků, na které se bude tato zásada vztahovat. Lze vybírat z možností Vše, GPT nebo MBR. Zarovnání počátku oddílu (výchozí: stopa) Identifikuje počáteční bod oddílu, který se obvykle nachází na konkrétní hranici disku. Mezi podporované možnosti patří: cylindr, stopa a sektor. Zarovnání konce oddílu (výchozí: sektor) Identifikuje hranici koncového bodu oddílu. Mezi podporované možnosti patří: cylindr, stopa a sektor. Posun od začátku disku (výchozí: 1) Specifikuje posun od začátku disku, kde má oddíl začít. Musí se jednat o celé číslo. Další pole, Jednotky posunu začátku disku, specifikuje jednotku, která bude s tímto číslem použita. Jednotky posunu začátku disku (výchozí: sektor) Specifikuje jednotky zadaného posunu. Mezi podporované možnosti patří: cylindr, stopa, sektor a bajt. Budou-li například jako Jednotky posunu začátku disku zvoleny bajty, pak u typického obnovení ze svazku MBR na disk SSD bude posun od začátku disku Bude-li jednotkou posunu sektor, bude hodnota při obnovení na disk SSD Kliknutím na Nastavit jako aktivní upravíte vybraný oddíl tak, aby odpovídal nakonfigurované zásadě. 5. Klikněte na Zavřít. Záchranné prostředí Recovery Environment ukončí editor a vrátí se na záložku Mapa disků. 9.6 Editor tabulky oddílu VAROVÁNÍ: Editor tabulky oddílů by měli používat pouze zkušení technici, kteří dobře znají parametry oddílu MBR a budou změny konzultovat s odbornou pomocí společnosti StorageCraft. Po modifikaci parametrů se svazek může stát nepoužitelným, takže jej bude třeba obnovit. Při práci s oddíly a k opravě potíží při spouštění použijte raději možnosti Mapy disků a Nástroj pro konfiguraci spouštění. Poznámka: Hodnota Celkový počet sektorů se může v některých případech zobrazovat se znaménkem minus. Nesprávné znaménko ignorujte. Editor tabulky oddílů slouží ke správě základní konfigurace tabulky oddílů MBR. V tabulce jsou uvedeny odkazy na čtyři svazky, 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 52 of 69

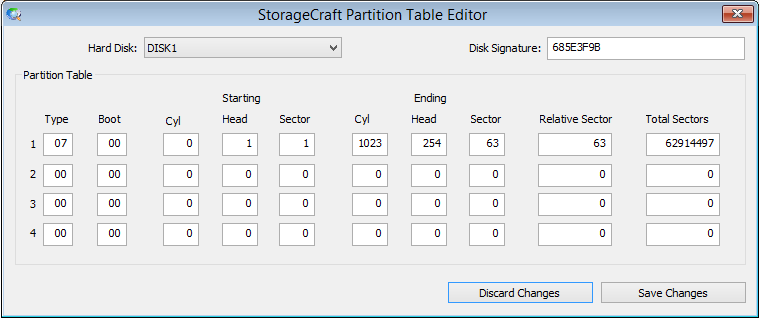

53 které se mohou nacházet na pevném disku typu MBR. Kontrola těchto parametrů může pomoci při řešení potíží, při opravách selhání spouštění, nebo je-li svazek nepřístupný. Editor zobrazí: Pole Popis Možnosti Pevný disk Označení specifické pouze pro tento editor oddílů. Chcete-li zjistit číselné označení používané systémem Windows, odečtěte od uvedené hodnoty jedničku (např. DISK1 je v systému Windows DISK0). Typ Číselné označení v tabulce oddílů. Mezi obvyklé typy oddílů systému Windows patří 00 (nerozdělený na oddíly), 07 (NTFS) a 0F (rozšířený oddíl). Spouštěcí Značí, zda se jedná o systémový (spouštěcí) svazek. Editor spouštěcí svazek označuje hodnotou 80. Ostatní hodnotou 00. Začátek Zobrazuje hodnoty tří parametrů začátku oddílu: cylindr, hlavu a sektor. Konec Zobrazuje hodnoty tří parametrů konce oddílu: cylindr, hlavu a sektor. Relativní sektor Označuje počet sektorů, které se nachází před začátkem tohoto svazku. Sektory Uvádí celkový počet sektorů na svazku. Kliknutím na Uložit změny uložíte veškeré modifikace provedené v tabulce. Kliknutím na Zrušit změny ponecháte původní hodnoty MBR. 10 Připojení souboru s bitovou kopií zálohy Průvodce prozkoumáním bitové kopie zálohy v záchranném prostředí Recovery Environment vás provede procesem připojení souboru s bitovou kopií zálohy, který pak budete moci procházet a obnovovat z něj soubory a složky. Poznámka: Informace o typech připojení naleznete v části Možnosti připojení souboru s bitovou kopií zálohy. Jak obnovit soubory a složky 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 53 of 69

54 1. Průvodce prozkoumáním zálohy otevřete provedením některé z následujících činností: V záložce Průvodci klikněte na možnost Průvodce procházením nebo obnovou souborů. V nabídce Úlohy klikněte na Prozkoumat bitovou kopii zálohy. 2. Na stránce Název souboru s bitovou kopií zálohy vyhledejte soubor s bitovou kopií, který si přejete prohledat, a klikněte na Další. Poznámka: Je-li soubor zašifrovaný, zadejte příslušné heslo. 3. (Podmíněně) Na stránce Závislosti bitové kopie zálohy ponechejte vybranou příslušnou bitovou kopii bodu v čase nebo vyberte jinou. Poznámka: Záchranné prostředí Recovery Environment zobrazí stránku Závislosti pouze v případě, že jste k prozkoumání vybrali přírůstkovou bitovou kopii (.spi). 4. Na stránce Možnosti prozkoumání můžete vybírat z následujících možností: Přiřadit následující písmeno jednotky Připojí bitovou kopii zálohy jako vybrané písmeno jednotky. Připojit do následující prázdné složky NTFS Připojí bitovou kopii zálohy jako přípojný bod. Musíte specifikovat, jakým způsobem si přejete podsložku přípojného bodu pojmenovat: Čas/datum: Jako název podsložky použije datum a čas vytvoření bitové kopie zálohy (např AM). Název souboru: Jako název podsložky použije název souboru s bitovou kopií zálohy (např. E_VOL b001). Vlastní: Umožňuje specifikovat vlastní název podsložky. Připojit zálohu pouze pro čtení Bitovou kopii zálohy připojí v režimu pouze pro čtení. Chcete-li svazek připojit pro čtení i zápis, zrušte zaškrtnutí této možnosti. Poté budete moci měnit obsah přidávat, upravovat nebo mazat soubory či složky a změny ukládat. Při odpojování svazku se nástroj dotáže, zda si přejete změny uložit a soubor pojmenovat. Nástroj změny uloží jako nový soubor, čímž je zachová. Poznámka: Nástroj nikdy nemění původní soubor se zálohou. 5. Na stránce Shrnutí informací průvodce zkontrolujte informace o připojení a klikněte na Dokončit. Nástroj připojí soubor s bitovou kopií zálohy, poté automaticky spustí okno Průzkumníka a zobrazí obsah připojeného svazku Možnosti připojení souboru bitové kopie zálohy Nástroj pro připojení v záchranném prostředí Recovery Environment slouží k otevření souboru se zálohou v následujících režimech: Jako písmeno jednotky nebo přípojný bod. Pouze pro čtení nebo s možností zápisu. Připojení bitové kopie zálohy jako písmene jednotky Jako písmeno jednotky připojí soubor s bitovou kopií zálohy Nástroj pro připojení, a to se všemi vlastnostmi původního svazku. Např. jedná-li se o svazek NTFS, který používá systém souborů EFS (Encrypted File System), zůstane zabezpečení na svazku beze změny i po připojení. Jakmile je svazek připojen jako písmeno jednotky, můžete na něm provádět řadu úloh, např. spouštět nástroje ScanDisk či CHKDSK, provádět antivirové kontroly, defragmentovat disk, kopírovat složky či soubory na alternativní umístění nebo jen zobrazovat informace o disku, jako je množství využitého a volného místa. Svazek lze připojit též jako sdílenou jednotku. Uživatelé v síti se poté budou moci ke sdílené jednotce připojit a obnovovat z bitové kopie zálohy soubory a složky. Uživatelé tak mohou obnovovat své vlastní soubory. Svazek zůstane připojen, dokud jej neodpojíte nebo nerestartujete systém. Poznámka: Můžete připojit jednu nebo více bitových kopií zálohy najednou. Připojení bitové kopie zálohy jako přípojného bodu Uživatelská příručka k záchrannému prostředí S pomocí Nástroje pro připojení lze svazek též připojit jako přípojný bod (adresář systému souborů NTFS). Přípojné body nejsou limitovány omezeními, která se vztahují na dostupná písmena jednotky, a podporují logičtější uspořádání souborů a složek StorageCraft Technology Corporation StorageCraft Support Center Page 54 of 69

55 Připojení bitové kopie zálohy pouze pro čtení Ve výchozím nastavení připojuje záchranné prostředí Recovery Environment soubory s bitovými kopiemi zálohy v režimu pouze pro čtení. Uživatelé tak mohou k bitové kopii zálohy přistupovat a provádět následující činnosti: Zobrazit obsah bitové kopie zálohy. Obnovit z bitové kopie soubory. Spouštět jiné aplikace, které potřebují přístup k bitové kopii zálohy, jako je např. správce prostředků úložiště nebo aplikace pro dolování dat. Poznámka: Systém Windows 2000 nepodporuje svazky NTFS v režimu pouze pro čtení. Připojení bitové kopie zálohy s možností zápisu Průvodce umožňuje též připojit bitovou kopii zálohy s možností zápisu. Uživatelé tak mohou k bitové kopii zálohy přistupovat a provádět následující činnosti: Odstranit z bitové kopie zálohy soubory (viry, malware atd.) Přidávat do bitové kopie zálohy soubory. Aktualizovat zabezpečení bitové kopie zálohy. Obnovit bitovou kopii zálohy na menší svazek (viz Odpojení souboru bitové kopie zálohy). Poznámka: Aplikace ShadowProtect vám nedovolí modifikovat soubor s prvotní úplnou bitovou kopií zálohy, čímž chrání celé sady bitových kopií zálohy před poškozením. Je-li třeba, vytvořte rozdílovou zálohu poslední přírůstkové zálohy. Změny pak proveďte poté, co tento svazek připojíte s možností zápisu. Uložením svazku s možností zápisu dojde k vytvoření nového souboru se zálohou, který v původním řetězci představuje novou větev. Zdrojový soubor ani řetězec bitových kopií se nemění. Soubor s možností zápisu lze povolit ve dvou krocích: Uživatelská příručka k záchrannému prostředí 1. V dialogovém okně zrušte výchozí zaškrtnutí možnosti Připojit zálohu pouze pro čtení, viz obrázek: V opačném případě bude Nástroj pro připojení změny při odpojení svazku ignorovat. 2. Při odpojování svazku vyberte možnost Uložit změny a specifikujte název a umístění nového souboru s bitovou kopií. Nástroj poté vytvoří nový soubor s přírůstkovou zálohou, který bude větví původního řetězce StorageCraft Technology Corporation StorageCraft Support Center Page 55 of 69

56 10.2 Odpojení souboru bitové kopie zálohy Po připojení zůstane soubor s bitovou kopií zálohy připojený až do chvíle, kdy jej odpojíte, nebo do restartu systému. Procesem odpojení vás provede Průvodce odpojením bitové kopie zálohy. V rámci procesu odpojení lze: Uložit změny provedené v bitových kopiích zálohy s možností zápisu. Zmenšit svazek tak, aby bylo bitovou kopii možno obnovit na menší jednotku. Poznámka: Funkce Zmenšení svazku zkrátí připojenou bitovou kopii zálohy tak, aby souborový systém končil na posledním aktuálně alokovaném clusteru. Chcete-li co nejvíce snížit velikost bitové kopie zálohy, použijte na připojené bitové kopii nástroj pro defragmentaci disku. Tento nástroj konsoliduje umístění souborů uvnitř svazku a uvolní místo na jeho konci. Jak odpojit bitovou kopii zálohy 1. Průvodce odpojením bitové kopie zálohy lze otevřít některým z následujících způsobů: V nabídce Úlohy klikněte na Odpojit bitovou kopii zálohy. V záložce Mapa disků klikněte pravým tlačítkem na připojenou bitovou kopii zálohy a vyberte možnost Odpojit bitovou kopii zálohy. 2. Na stránce Připojená bitová kopie zálohy vyberte bitovou kopii zálohy svazku, kterou si přejete odpojit, a klikněte na Další. 3. (Podmíněně) Na stránce Možnosti odpojení bitové kopie zálohy vyberte akci, kterou si přejete provést: Poznámka: Tyto možnosti jsou k dispozici pouze tehdy, je-li bitová kopie zálohy svazku připojena s možností zápisu (viz Možnosti připojení souboru bitové kopie zálohy). Uložit změny do souboru s přírůstkovou zálohou Uloží změny provedené na připojeném svazku. Modifikovaný soubor s bitovou kopií zálohy uložte pod novým názvem. Stačí na přírůstkový soubor kliknout pravým tlačítkem myši. Zmenšit svazek Zmenší svazek, takže bitovou kopii můžete obnovit na menší pevný disk. Poznámka: Tato možnost je k dispozici pouze při odpojování bitové kopie zálohy s možností zápisu svazku NTFS v systémech Windows Vista či Windows Server 2008 (nebo novějších). 4. Na stránce Shrnutí informací o odpojení bitové kopie zálohy zkontrolujte podrobnosti o odpojení a klikněte na Dokončit. Průvodce svazek odpojí. 11 Používání Nástroje pro převod bitových kopií S pomocí Nástroje pro převod bitových kopií lze: Změnit nastavení komprese u existující bitové kopie. Změnit nastavení šifrování u existující bitové kopie. Rozdělit bitovou kopii na více souborů (rozložená sada), kde má každý soubor definovanou maximální velikost. Tato možnost je užitečná při umisťování souborů s bitovými kopiemi na disky CD, DVD nebo Blu-Ray. Konsolidovat soubor se základní bitovou kopií a veškeré soubory s přírůstkovými zálohami do nového souboru se základní bitovou kopií. Převést existující soubory s bitovými kopiemi do formátu.vmdk nebo.vhd, aby je bylo možno používat ve virtuálním prostředí. Další podrobnosti naleznete v části Nástroj Image Conversion Tool v Uživatelské příručce aplikace ShadowProtect. Mezi běžné úlohy Nástroje pro převod bitových kopií v záchranném prostředí Recovery Environment patří: Převod souboru Kontrola závislostí 11.1 Převod souboru Jak s pomocí Nástroje pro převod bitových kopií převést soubor 1. V panelu nabídek klikněte na Úlohy > Nástroj pro převod bitových kopií. Uživatelská příručka k záchrannému prostředí 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 56 of 69

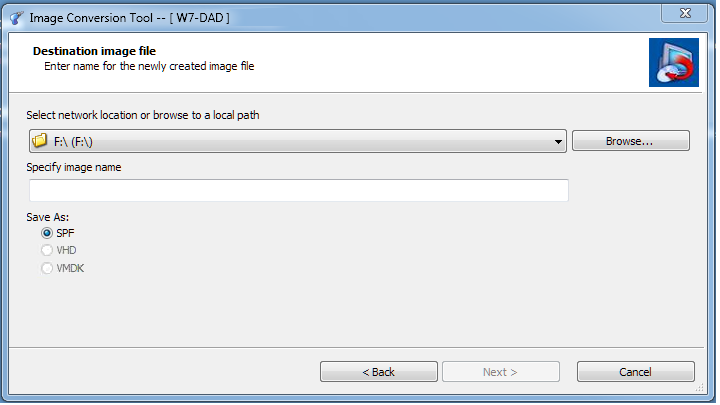

57 2. Na stránce Soubor se zdrojovou bitovou kopií vyberte soubor s bitovou kopií zálohy, který si přejete zkopírovat do nového formátu. Poznámka: Je-li bitová kopie zálohy zašifrovaná, zadejte příslušné heslo. 3. (Volitelné) Pokud si vyberete soubor s přírůstkovou zálohou (.spi), zobrazí průvodce stránku se závislostmi, kde jsou uvedeny podrobné informace o tomto souboru. Soubor můžete převést nebo vybrat jiný. Poznámka: Pole s podrobnostmi o souboru jsou pouze pro čtení. 4. Na stránce Soubor s cílovou bitovou kopií specifikujte umístění a název nového souboru a klikněte na Další. 5. Na stránce Možnosti zadejte veškerá potřebná nastavení (podrobné informace viz Možnosti.) 6. Na stránce Shrnutí informací průvodce zkontrolujte shrnutí informací o úloze a klikněte na Dokončit. Nástroj vybraný soubor převede a umístí jej do cílové složky TB omezení velikosti jednotky při převodu Stávající hypervisor od společnosti VMware podporuje pouze soubory VMDK zkonvertované z oddílů menších než 2 TB. V předchozích verzích Hyper-V byly na velikost 2 TB omezeny též soubory VHD. Veškeré soubory s bitovými kopiemi ShadowProtect konvertované s pomocí nástroje pro převod bitových kopií na formáty VHD nebo VMDK musí pocházet ze zdrojového oddílu o celkové velikosti menší než 2 TB. Nezáleží na skutečné velikosti souboru s bitovou kopií (ani pokud by byla menší než 2 TB). Je-li zdrojový oddíl větší než 2 TB, pak jej tyto hypervisory nebudou schopny připojit. Řešením je rozdělit jednotky větší než 2 TB na svazky menší než 2 TB. POZNÁMKA: V systému Windows 8 / Server 2012 představila společnost Microsoft nový formát virtuálních souborů: VHDx. Formát VHDx již podporuje svazky větší než 2 TB. Záchranné prostředí Recovery Environment a Nástroj pro převod bitových kopií ale nyní tento formát nepodporují. Je-li zdrojový oddíl větší než 2 TB, zobrazí nástroj pro převod bitových kopií varování, a to v závislosti na spuštěné verzi aplikace ShadowProtect: Varování v aplikaci ShadowProtect verze a starších Používáte-li nástroj pro převod bitových kopií, pak aplikace ShadowProtect a starší při vytváření konvertovaného souboru selžou. V protokolu událostí bude uvedena chyba -87: 14-Oct :01:44 sbrest 411 Vytvoření nového souboru s virtuálním diskem E:\backups\big conversion.vmdk se nezdařilo (- 87 Parametr není správný.) Aplikace ShadowProtect verze 4.2.x a novější Uživatelská příručka k záchrannému prostředí Pokud v nástroji pro převod bitových kopií v aplikaci ShadowProtect 4.2 a novějších zvolíte zdrojový oddíl větší než 2 TB, zobrazí se dialogové okno, kde jsou možnosti VHD a VMDK zakázány: 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 57 of 69

58 11.3 Kontrola závislostí Nástroj pro převod bitových kopií lze použít k určení závislostí v řetězci bitových kopií zálohy. Použijte jej předtím, než odstraníte jeden nebo více souborů s bitovými kopiemi. Vyhnete se tak porušení řetězce bitových kopií, které by pak zabránilo obnovení. Jak nástroj použít ke zobrazení závislostí: 1. V panelu nabídek klikněte na Úlohy > Nástroj pro převod bitových kopií. Zobrazí se Průvodce převodem bitových kopií. 2. Na stránce Soubor se zdrojovou bitovou kopií vyberte soubor s přírůstkovou bitovou kopií zálohy (.spi), jehož závislosti si přejete zobrazit. Poznámka: Je-li bitová kopie zálohy zašifrovaná, zadejte příslušné heslo. 3. Průvodce zobrazí stránku se závislostmi, kde jsou uvedeny podrobnosti o souboru. Řetězec závislostí se zobrazí na levé straně, nahoře bude uvedena základní bitová kopie a nejnovější přírůstková záloha bude zobrazena ve spodní části seznamu. Poznámka: Pole s podrobnostmi o souboru jsou pouze pro čtení. 4. Poté, co zkontrolujete závislosti, nástroj zavřete kliknutím na Storno. Varování: Jsou-li na vybraném souboru závislé soubory s následnými přírůstkovými zálohami, neodstraňujte jej. Došlo by k porušení řetězce a následné soubory by byly nepoužitelné. 12 Používání Nástroje pro konfiguraci spouštění Při většině obnovení bude systémový svazek možno spustit díky automatizované opravě konfigurace spouštění, která je v záchranném prostředí Recovery Environment k dispozici. Dojde-li při tomto procesu k potížím, nebo je-li svazek součástí komplexního systému umožňujícího spouštět více operačních systémů, lze opravu konfigurace spouštění spravovat prostřednictvím Nástroje pro konfiguraci spouštění (BCU). Nástroj modifikuje konfigurační data (proto je v rozhraní použita zkratka BCD pro boot configuration data (konfigurační data spouštění)). Nástroj pro konfiguraci spouštění též v záchranném prostředí Recovery Environment testuje spustitelnost systémového svazku a automatickou opravu provede ještě před restartem systému. Poznámka: Chcete-li lépe pochopit, jak Nástroj pro konfiguraci spouštění pracuje, přečtěte si část Proces spouštění systému Windows. Jak používat Nástroj pro konfiguraci spouštění 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 58 of 69

59 V rozhraní Nástroje pro konfiguraci spouštění se nachází následující možnosti: Dostupné nástroje Tlačítka v pravé části dialogového okna Dostupné svazky Systémové svazky v horním okně Spuštěný protokol událostí Protokol ve spodním okně Zobrazují se též následující možnosti: Zobrazit vše (Výchozí: nevybráno) Zobrazuje v horním okně buď všechny svazky systému (Zobrazit vše), nebo pouze systémové svazky. Skrýt pokročilé možnosti (Výchozí: vybráno) Skryje všechny nástroje pro konfiguraci spouštění, s výjimkou Automatické opravy. Další spouštěcí nástroje (Výchozí: nevybráno) Zobrazí sadu pokročilých nástrojů pro práci s registry a disky. Zapíná/vypíná možnost Nástroje BCD. Nástroje BCD (Výchozí: vybráno) Zobrazí sadu nástrojů BCD. Zapíná/vypíná možnost Další spouštěcí nástroje. Jak používat Nástroj pro konfiguraci spouštění: 1. Vyberte Nástroje > Nástroj pro konfiguraci spouštění. V okně Systémové svazky se zobrazí seznam všech dostupných oddílů, které obsahují nainstalovaný systém Windows. 2. Chcete-li zobrazit všechny detekované svazky obsažené v systému, i pokud nainstalovaný systém Windows neobsahují, vyberte možnost Zobrazit vše. (Může být nutné u pokročilých možností spouštění.) Každá z položek v části Systémové svazky obsahuje následující informace: Stav Stav aktuální konfigurace spouštění. Možné hodnoty: Spustitelný a Poškozený. Systém Kořenový adresář a písmeno jednotky detekovaného nainstalovaného systému Windows. Disk & podpis 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 59 of 69

60 Číslo a podpis disku. Každý disk má jedinečný podpis. Poznámka: Duplicitní podpisy disku mohou při spouštění působit potíže. Oddíl Oddíl disku, na kterém je umístěn tento svazek. Aktivní Značí, zda je oddíl nastaven jako spouštěcí oddíl. Přestože spouštěcí oddíl může být definován na každém disku v systému, je při používání Nástroje pro konfiguraci spouštění nejlepší mít pouze jeden spouštěcí oddíl. Typ spouštění Typ spouštěcího zavaděče, který nainstalovaný systém Windows vyžaduje. Možné hodnoty: Starší verze: Použije spouštěcí zavaděč pro systémy starší než Windows Vista. Kompatibilní s BCD: Použije spouštěcí zavaděč BCD, který byl představen se systémem Windows Vista. Spouštěcí zavaděč Spouštěcí zavaděč nainstalovaný v oddílu (pokud existuje). 3. Poškozený svazek opravíte kliknutím na požadovanou akci opravy spouštění: Obecné nástroje Automatická oprava: Spustí automatizovanou rutinu konfigurace spouštění. (Tato možnost se zobrazí, pouze pokud je v okně Systémové svazky vybraný svazek ve stavu Poškozený.) Poznámka: Možnost Automatická oprava byste při pokusech o opravení konfigurace spouštění měli použít jako první. Aktualizovat: Aktualizuje datový svazek v okně Systémové svazky. Diagnostikovat: Spustí stejnou automatizovanou rutinu konfigurace spouštění jako možnost Automatická oprava, ale pouze v režimu pro čtení. Tato rutina zobrazí popis chyby konfigurace spouštění a nabídne možné akce, které lze provést. Připojit: Připojí k aktivnímu oddílu další spustitelný oddíl či oddíly, které pak bude možné používat v prostředích s více operačními systémy. Bez tohoto připojení nebudou další spouštěcí prostředí dostupná. Jednotlivé další oddíly připojíte tak, že je po jednom vyberete, kliknete na Připojit, vyberete aktivní oddíl a kliknete na OK. Přejmenovat: Otevře dialogové okno Název položky spouštěcího zavaděče, kde lze změnit název zvoleného oddílu během spouštění. Spravovat: Otevře dialogové okno Spravovat položky spouštění, kde lze z vybraného svazku odstranit nežádoucí položky spouštění. Každá položka zobrazuje technický název a uvedený název. Tuto možnost při spouštění použijte k odstranění nežádoucích položek spouštění. Varování: Odstraníte-li platné položky, nebude možno svazek až do opravy spouštět. Kopírovat protokol: Zkopíruje obsah protokolu událostí zobrazeného ve spodním okně do schránky, takže jej budete moci uložit do textového souboru. Poznámka: Obsah protokolu se aktualizuje po každé spuštěné akci. Použijete-li funkci Kopírovat protokol, budete si moci uchovat výsledky jednotlivých akcí. Sada nástrojů BCD (zobrazí se po výběru možnosti Nástroje BCD) Nainstalovat BCD: Nainstaluje spouštěcí zavaděč BCD. Tato akce může být nutná v případě, kdy se nainstalovaný systém Windows nenacházel na aktivním oddíle systému, kde byl zavaděč vytvořen. Poznámka: Tato možnost funguje pouze na operačních systémech Windows Vista nebo novějších. Opravit BCD: Opraví konfigurace spouštění kompatibilní s BCD. Při migraci svazku na jiný disk může dojít ke změně nebo ztrátě informací vyžadovaných pro spuštění. Tato možnost příslušné informace opraví nebo nahradí. Poznámka: Tato možnost funguje pouze na operačních systémech Windows Vista nebo novějších. Vlastní CMD: Otevře pro úložiště BCD vybraného nainstalovaného systému Windows Vista nebo novějšího nástroj BCDEdit. Instalace WIM: Vybere jako možnost spouštění bitovou kopii systému Windows (WIM). Nainstalovat VHD: Vybere jako možnost spouštění bitovou kopii Virtual Hard Disk (VHD). Sada nástrojů pro starší verze (zobrazí se po vybrání možnosti Nástroje BCD) Uživatelská příručka k záchrannému prostředí Nainstalovat NTLDR: Nainstaluje starší verzi (NTLDR) spouštěcího zavaděče. Jedná se o soubory NTLDR, NTDETECT.COM a BOOT.INI. Tato instalace může být nutná v případě, kdy se nainstalovaný systém Windows nenacházel na aktivním oddíle systému, kde byl zavaděč vytvořen. Poznámka: Tato možnost funguje pouze na operačních systémech starších než Windows Vista StorageCraft Technology Corporation StorageCraft Support Center Page 60 of 69

61 Vista. Opravit Boot.ini: Opraví soubor boot.ini používaný staršími verzemi (NTLDR) konfigurací spouštění. Poznámka: Tato možnost funguje pouze na operačních systémech starších než Windows Vista. Sada nástrojů pro práci s registry (zobrazí se poté, co vyberete Další spouštěcí nástroje) Upravit služby: Otevře Průzkumníka služeb. S pomocí Průzkumníka lze pro vybraný svazek povolit nebo zakázat služby a ovladače. Tato funkce je velice užitečná při ladění potíží s kompatibilitou migrace nebo při identifikaci ovladače nebo služby, které při spouštění způsobují selhání. Písmeno jednotky: Otevře Editor písmene jednotky, s jehož pomocí lze jakékoli jednotce na vybraném svazku přiřadit konkrétní písmeno. Tato funkce je užitečná při obnovení písmen jednotky do stavu, ve kterém se nacházely před migrací. Zpět: Načte pro vybraný svazek zálohy registrů. Nástroj pro konfiguraci spouštění vytvoří zálohu registrů vždy, když použijete Editor písmene jednotky nebo Průzkumníka služeb. Budete tak moci vrátit veškeré změny, které měly za následek neočekávané chování. Poznámka: Tato záloha registrů je stejná, jakou používá nástroj Hardware Independent Restore (HIR), takže veškeré změny provedené nástrojem HIR budou po provedení funkce Zpět ztraceny. Sada nástrojů pro práci s disky (zobrazí se po vybrání možnosti Další spouštěcí nástroje) Opravit MBR: Nahradí stávající vybraný záznam MBR a skryté stopy záznamem MBR a skrytými stopami z vybraného zdroje. Mezi zdroje může patřit výchozí starší verze (systém starší než Vista), výchozí Windows Vista, výchozí Windows 7 nebo příslušná bitová kopie zálohy svazku vytvořená aplikací ShadowProtect. Tuto funkci lze použít v případě, že data ze skrytých stop nebyla obnovena. Nastavit podpis: Otevře dialogové okno Zadat nový podpis disku. Toto dialogové okno použijte v případě, že chcete podpis disku nastavit manuálně. Podpis disku obvykle nastavuje systém Windows během instalace. Při migraci a kopírování disku ale může dojít k situaci, kdy dva disky mají stejný podpis. Poznámka: Nástroj pro konfiguraci spouštění uživatele varuje, pokud mezi dvěma disky dochází ke konfliktu. Označit/zrušit disk jako aktivní: Nastaví u vybraného oddílu příznak pro aktivní oddíl. Na každém disku se může nacházet pouze jeden aktivní oddíl. Je-li oddíl již nastaven jako aktivní, pak možnost Označit/zrušit disk jako aktivní toto nastavení zruší. Inicializovat: Otevře dialogové okno Inicializovat disky, kde lze disk inicializovat jako typ MBR nebo GPT. Poznámka: Inicializací disku z něj odstraníte všechny oddíly a data. Po provedení inicializace musíte před použitím disku restartovat systém. 4. Zkontrolujte položky v okně Protokol, kde naleznete výsledky jednotlivých akcí konfigurace spouštění. Poznámka: Pokud některá akce selže, pak v informacích protokolu bude identifikován bod selhání. 5. Zavřete nástroj Proces spouštění systému Windows Uživatelská příručka k záchrannému prostředí Proces spouštění může být komplikovaný a může v něm hrát roli několik různých systémů. Chcete-li efektivně provést migraci nebo obnovení spustitelných svazků, dobře se seznamte s některými z následujících komponent. Mezi systémy, které se procesu spouštění účastní, patří (v pořadí účasti) následující: Systém BIOS -> Hlavní spouštěcí záznam MBR -> Spouštěcí sektor -> Spouštěcí zavaděč -> Konfigurace spouštěcího zavaděče -> Systém Windows (úvodní obrazovka) Systém BIOS: Systém BIOS (Basic Input Output System) inicializuje proces spouštění. Konfigurace systému BIOS určuje pořadí spouštění spustitelných disků v systému. Například: Disk CD, poté pevný disk 0, poté úložné zařízení USB. Pořadí spouštěcích zařízení v systému je třeba dobře pochopit, protože neexistuje způsob, jak by se mohl systém Windows dotazovat systému BIOS na to, z jakého disku je systém spouštěn. Hlavní spouštěcí záznam MBR: Hlavní spouštěcí záznam (MBR) se nachází na prvním sektoru spustitelného disku. MBR obsahuje informace o oddílech spustitelného disku. Každý disk má jeden aktivní oddíl. Aktivní oddíl obsahuje spouštěcí sektor, který je dalším krokem procesu spouštění. Pokud disk aktivní oddíl neobsahuje, nelze jej spustit a systém BIOS přejde na další disk v pořadí. Pokud aktivní oddíl nenalezne na žádném disku, zobrazí chybu StorageCraft Technology Corporation StorageCraft Support Center Page 61 of 69

62 Spouštěcí sektor: Spouštěcí sektor aktivního oddílu je umístěn na jeho prvních 16 sektorech a obsahuje spouštěcí zavaděč (NTLDR nebo BOOTMGR). Pokud se na aktivním oddílu nenachází platný spouštěcí sektor, zobrazí systém BIOS chybu nebo prázdnou obrazovku s kurzorem. Spouštěcí zavaděč a konfigurace: Spouštěcí zavaděč převezme řízení procesu spouštění a přečte svůj konfigurační soubor (boot.ini nebo BOOT\BCD). Ten předá proces spouštění nainstalovanému systému Windows umístěnému na konkrétním disku a oddílu systému. Systém Windows: Je-li konfigurační soubor platný, začne se načítat systém Windows a na displeji se zobrazí úvodní obrazovka systému Windows. Je-li součástí instalace systému Windows možnost spouštět více operačních systémů, může uživatel zvolit konkrétní nainstalovaný systém Windows, který má být použit. Veškeré potíže s konfiguračním souborem mají za následek chyby systému. 13 Práce se svazkem HSR Funkce HeadStart Restore (HSR) slouží k vytvoření záložního svazku pro pozdější obnovení v případě selhání. Vytvořený svazek HSR můžete udržovat aktuální s pomocí přírůstkových aktualizací. Funkce HSR obvykle slouží pro práci s velkými svazky, protože její použití značně zkrátí čas nutný k provedení úplného obnovení. Zkracuje též čas potřebný k uvedení poškozeného serveru zpět do stavu online. Poznámka: Funkci HSR obsahuje též aplikace ImageManager. Mezi oběma funkcemi jsou ale významné rozdíly. Funkce HSR v aplikaci ImageManager: Funguje jako automatizovaný proces s cílem aktualizovat svazky HSR. Pracuje pouze s virtuálními svazky. Funkce HSR v záchranném prostředí Recovery Environment: Vyžaduje manuální aktualizace svazku HSR. Každá aktualizace vyžaduje odstavení systému a spuštění záchranného prostředí Recovery Environment. Pracuje pouze s fyzickými svazky. Funkci HSR záchranného prostředí Recovery Environment lze používat k následujícím činnostem: Vytvoření nového svazku HSR Vytváření přírůstkových záloh Aplikace přírůstků na svazek HSR Finalizace jednotky HSR Uživatelská příručka k záchrannému prostředí 13.1 Vytvoření nového svazku HSR Jak v záchranném prostředí Recovery Environment vytvořit nový svazek HSR: 1. Připojte jeden nebo více disků nebo vyberte existující svazek či svazky, které budou sloužit jako: cíl souborů se zálohami, cíl budoucího obnovení systému, úložiště souborů pro správu HSR. Poznámka: Cílové disky či svazky určené pro soubory se zálohami a pro budoucí obnovení systému musí mít alespoň takovou kapacitu jako existující svazek. 2. V případě potřeby vytvořte soubor s úplnou bitovou kopií zálohy svazku s pomocí Vytvoření souboru s bitovou kopií zálohy. Poznámka: Můžete použít též existující úplnou zálohu svazku. 3. Tento soubor uložte na cílový disk určený pro soubory se zálohami. 4. V záchranném prostředí Recovery Environment spusťte Průvodce obnovením. 5. Vyberte možnost Obnovit. 6. Vyberte soubor s úplnou zálohou svazku. Poznámka: Soubory se zálohami uložené na zařízeních NETGEAR ReadyDATA funkci HSR nepodporují. 7. Vyberte cíl obnovovaného svazku. Záchranné prostředí Recovery Environment zobrazí dialogové okno Možnosti finalizace: 2014 StorageCraft Technology Corporation StorageCraft Support Center Page 62 of 69

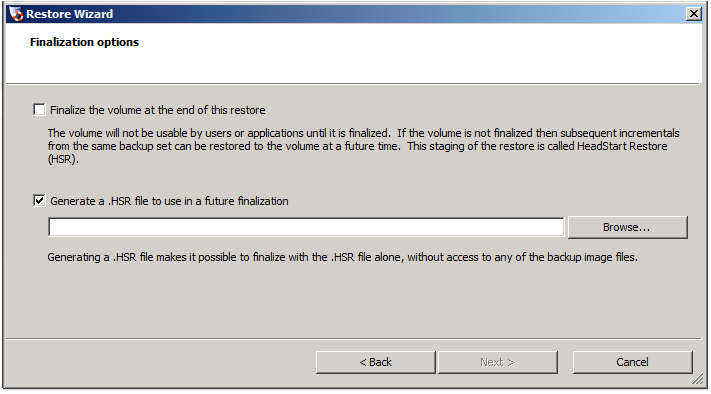

63 7. Vyberte cíl obnovovaného svazku. Záchranné prostředí Recovery Environment zobrazí dialogové okno Možnosti finalizace: 8. Vyberte možnost Vygenerovat soubor.hsr, který bude použit k finalizaci v budoucnu. 9. Vyberte cíl souborů pro správu.hsr. Poznámka: Nemůže se jednat o cíl obnovení. Může se ale jednat o cíl určený pro soubory se zálohami. 10. Klikněte na Dokončit. Záchranné prostředí Recovery Environment vytvoří svazek HSR. Tento svazek nemohou číst ani uživatelé ani operační systém. Na svazek HSR ale můžete s pomocí Průvodce obnovením v budoucnu použít další přírůstkové zálohy (dokud neprovedete finalizaci svazku) Vytváření přírůstkových záloh Jak vytvořit přírůstkovou zálohu zdrojového svazku pro použití s nástrojem HSR: 1. V Průvodci obnovením vyberte jako typ obnovení Provést rozdílovou zálohu. 2. Vyberte předchozí soubor se zálohou (buď.spf, nebo.spi (pokud se jedná o následnou přírůstkovou zálohu)). 3. Na stránce Závislosti zkontrolujte, zda vybraný soubor obsahuje nejnovější zálohu. 4. Potvrďte cíl nového souboru s přírůstkovou zálohou. Musí se nacházet ve stejné složce jako zbytek řetězce záloh. Průvodce obnovením provede zálohu. Vraťte se do průvodce a vyberte možnost Aplikace přírůstků na svazek HSR na existující svazek HSR Aplikace přírůstků na svazek HSR S pomocí Průvodce obnovením můžete použít soubory s přírůstkovými zálohami k aktualizaci svazku HSR, který ještě nebyl finalizován. Berte na vědomí následující výstrahy: Používat lze pouze pozdější přírůstkové bitové kopie, které jsou následníky posledního souboru s přírůstkovou bitovou kopií použitého k aktualizaci svazku HSR. ( Následníci jsou novější přírůstkové bitové kopie v rámci sady bitových kopií, která byla použita k vytvoření svazku HSR.) Pokud při výběru bitové kopie, která má být použita k aktualizaci svazku HSR, některé přírůstkové bitové kopie v sadě přeskočíte, záchranné prostředí Recovery Environment automaticky použije všechny dřívější přírůstkové bitové kopie až po vybraný soubor (včetně). Varování: Budete-li v budoucnu chtít používat další přírůstkové zálohy, vyžaduje nástroj HeadStart Restore záchranného prostředí Recovery Environment, abyste si ponechali poslední soubor s přírůstkovou zálohou, který byl k aktualizaci svazku použit. Pokud nástroj HSR poslední přírůstkovou zálohu nenalezne, bude svazek HSR fakticky uzavřen a bude jej možné pouze finalizovat. Nebudete k němu moci přidávat další přírůstkové zálohy. K tomuto uzavření může dojít, pokud: Přesunete poslední přírůstkovou zálohu do nového adresáře. (Nástroj HSR očekává, že ji najde ve stejném adresáři jako zbytek řetězce záloh.) Odstraníte poslední přírůstkovou zálohu. Aplikace ShadowProtect odstraní poslední přírůstkovou zálohu na základě zásad uchovávání StorageCraft Technology Corporation StorageCraft Support Center Page 63 of 69

64 Aplikace ImageManager odstraní tuto přírůstkovou zálohu na základě zásad konsolidace. Společnost StorageCraft doporučuje, abyste zásady konsolidace anebo uchovávání až do dokončení operace nástroje HSR vypnuli jak v aplikaci ShadowProtect, tak v aplikaci ImageManager. Vyhnete se tak předčasnému uzavření svazku HSR před dalšími aktualizacemi. Zašifrované soubory s bitovými kopiemi zálohy Uživatelská příručka k záchrannému prostředí Je-li bitová kopie zálohy zašifrovaná, musíte předtím, než budete moci k souboru s bitovou kopií zálohy přistupovat a používat ji, zadat příslušné heslo. Možnosti použití přírůstkových záloh Průvodce obnovením na svazek HSR umí použít jednu nebo více přírůstkových záloh: Aplikace přírůstků pomocí rozhraní průvodce Aplikace přírůstků pomocí nabídky zobrazené po kliknutí pravým tlačítkem Aplikace přírůstků pomocí rozhraní průvodce Jak použít přírůstkové aktualizace na svazek HSR s pomocí Průvodce obnovením: 1. V průvodci jako Typ obnovení vyberte Obnovit následné přírůstkové zálohy. 2. Vyberte cílový svazek HSR. 3. V úložišti záloh vyhledejte a vyberte nejnovější přírůstkovou zálohu zdrojového svazku. Poznámka: Tato přírůstková záloha musí být následníkem souboru se zálohou, který byl použit k vytvoření svazku HSR. Pokud není, záchranné prostředí Recovery Environment vás upozorní. 4. Budete-li chtít k tomuto souboru přidávat další přírůstkové zálohy i v budoucnu, vyberte možnost Vygenerovat soubor.hsr, který bude použit k finalizaci v budoucnu. Poznámka: Chcete-li dokončit obnovení a cílový svazek spustit, vyberte možnost Finalizovat svazek na konci tohoto obnovení. 5. Zvolíte-li možnost Vygenerovat soubor.hsr, vyhledejte a vyberte existující soubor pro správu HSR. 6. Aktualizaci dokončete dle pokynů průvodce. Průvodce obnovením použije přírůstkovou zálohu či zálohy a aktualizuje soubor pro správu HSR. Aplikace přírůstků pomocí nabídky zobrazené po kliknutí pravým tlačítkem Jak použít přírůstkové aktualizace na svazek HSR s pomocí nabídky zobrazené po kliknutí pravým tlačítkem myši: 1. Pravým tlačítkem myši klikněte na cílový svazek HSR. Zobrazí se následující nabídka: 2. Klikněte na Obnovit následné přírůstkové zálohy. 3. Vyhledejte a vyberte nejnovější přírůstkovou zálohu zdrojového svazku. Poznámka: Tato přírůstková záloha musí být následníkem souboru se zálohou, který byl použit k vytvoření svazku HSR StorageCraft Technology Corporation StorageCraft Support Center Page 64 of 69

65 Pokud není, záchranné prostředí Recovery Environment vás upozorní. 4. Průvodce obnovením pro tuto přírůstkovou zálohu zobrazí seznam závislostí. Potvrďte, že se jedná o bod v čase, který si přejete obnovit. Berte na vědomí, že vyberete-li pozdější přírůstkovou zálohu, použije Průvodce obnovením všechny přírůstkové zálohy, které tomuto bodu v čase předchází. 5. Budete-li chtít k tomuto souboru přidávat další přírůstkové zálohy i v budoucnu, vyberte možnost Vygenerovat soubor.hsr, který bude použit k finalizaci v budoucnu. Poznámka: Chcete-li dokončit obnovení a cílový svazek spustit, vyberte možnost Finalizovat svazek na konci tohoto obnovení. 6. Zvolíte-li možnost Vygenerovat soubor.hsr, vyhledejte a vyberte existující soubor pro správu HSR. 7. Aktualizaci dokončete dle pokynů průvodce. K tomuto svazku HSR se můžete vrátit později a provádět další aktualizace nebo jej finalizovat a spustit Finalizace jednotky HSR Jak finalizovat existující svazek HSR: 1. Spusťte záchranné prostředí Recovery Environment na systému, který má přístup k úložišti s bitovými kopiemi zálohy, svazku HSR a souboru pro správu HSR. 2. Spusťte v záchranném prostředí Recovery Environment Průvodce obnovením. 3. Vyberte nejnovější přírůstkovou zálohu, která má být na svazek HSR použita. 4. Vyberte svazek HSR jako cíl. 5. V dialogovém okně Možnosti finalizace vyberte Finalizovat svazek na konci tohoto obnovení. 6. Je-li třeba, vyberte vhodné možnosti parametrů spouštění. Obzvláště má-li cílový systém nový nebo odlišný hardware, vyberte na stránce Možnosti nástroj Hardware Independent Restore. 7. (Volitelně) Je-li cílem existující svazek HSR, vyberte Finalizovat s pomocí informací ze souboru.hsr. 8. (Volitelně) Jedná-li se o nový svazek HSR (bez uloženého souboru.hsr), vyberte Finalizovat s pomocí informací ze sady bitových kopií zálohy. 9. Klikněte na Dokončit. Záchranné prostředí Recovery Environment finalizuje svazek HSR. Prostřednictvím možnosti Používání nástroje HIR obnovení dokončíte a systém uvedete do spustitelného stavu. Možnosti parametrů spouštění Uživatelská příručka k záchrannému prostředí Na stránce Specifikujte možnosti obnovení v Průvodci obnovením naleznete sadu možností parametrů spouštění, které lze dle potřeby použít k obnovení svazku: Poznámka: Záchranné prostředí Recovery Environment zobrazí tuto stránku pouze v případě, že jste se rozhodli svazek finalizovat. Nastavit oddíl jako aktivní Nastaví obnovený svazek jako aktivní oddíl systému (disk, ze kterého počítač provádí spouštění). Obnovit MBR V rámci úlohy obnovení svazku provede obnovení hlavního spouštěcího záznamu (MBR). Vyberete-li tuto možnost, budete mít k dispozici následující možnosti obnovení MBR: Obnovit MBR ze souboru s bitovou kopií: Obnoví MBR ze souboru s bitovou kopií zálohy. Obnovit původní MBR systému Windows: Obnoví výchozí MBR verze systému Windows, který obnovujete. Obnovit podpis disku: Obnoví původní podpis pevného disku. Systémy Windows Server 2003, Windows 2000 Advanced Server a Windows NT Server 4.0 Enterprise Edition (SP3 a novější) vyžadují při používání pevných disků podpisy disků. Obnovit skrytou stopu disku Obnoví prvních 63 sektorů na disku. Některé spouštěcí zavaděče ji vyžadují ke spuštění systému. Použít nástroj Hardware Independent Restore Nařídí záchrannému prostředí Recovery Environment spustit Používání nástroje HIR. Tento nástroj používejte ke konfiguraci svazku tak, aby v cílovém systému správně komunikoval s novým nebo odlišným hardwarem StorageCraft Technology Corporation StorageCraft Support Center Page 65 of 69

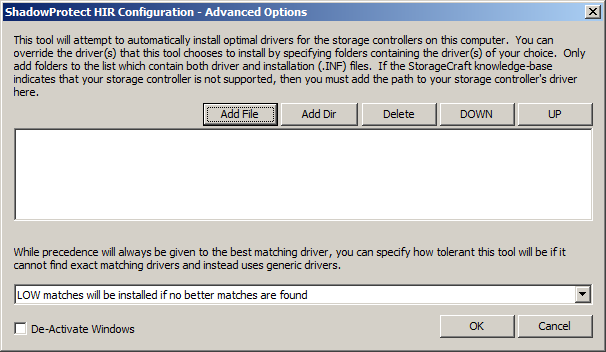

66 14 Používání nástroje HIR Nástroj Hardware Independent Restore (HIR) slouží k obnovení bitových kopií systému na odlišný hardware nebo do virtuálních prostředí. Nástroj HIR slouží k obnovení: na odlišný fyzický počítač (P2P), z fyzického počítače do virtuálního prostředí (P2V), z virtuálního prostředí na fyzický počítač (V2P), z jednoho virtuálního prostředí do jiného (V2V). Poznámka: Nástroj HIR vyžaduje, aby byla na svazku zdrojového systému k dispozici aktivovaná kopie aplikace ShadowProtect. Jen tak bude možno tento svazek obnovit na jiný hardware nebo do virtuálního prostředí. Aplikace ShadowProtect IT Edition toto omezení nemá. K načtení nástroje HIR jsou k dispozici následující možnosti: Spuštění HIR z průvodce obnovením Spuštění HIR jako samostatného nástroje Pokročilé možnosti HIR 14.1 Spuštění HIR z průvodce obnovením Jak používat nástroj HIR z Průvodce obnovením Uživatelská příručka k záchrannému prostředí 1. Spusťte Průvodce obnovením. 2. V dialogovém okně Možnosti vyberte Použít nástroj Hardware Independent Restore. 3. Dokončete obnovení. Nástroj HIR se v rámci obnovení spustí automaticky. Pokud by nástroj HIR nenašel některý z potřebných ovladačů, zobrazí dialogové okno s žádostí o cestu k ovladači. Teprve poté bude moci pokračovat. Poznámka: Nástroj HIR ověří stávající licenci aplikace ShadowProtect, která se nachází v bitové kopii zálohy. Není-li tato licence aktuální, požádá nástroj HIR o ověřovací kód. Teprve poté bude moci pokračovat. Dočasný kód k provedení operace s pomocí nástroje HIR vám poskytne odborná pomoc společnosti STC. Platnost kódu je 24 hodin Spuštění HIR jako samostatného nástroje Nástroj HIR lze spouštět též samostatně: 1. Proveďte kroky vedoucí k obnovení bitové kopie zálohy (viz Obnovení systémového svazku). 2. V záchranném prostředí Recovery Environment vyberte v nabídce Nástroje možnost Konfigurace HIR StorageCraft Technology Corporation StorageCraft Support Center Page 66 of 69

67 Poznámka: Nástroj HIR na obnoveném svazku ověří stávající licenci aplikace ShadowProtect. Není-li tato licence aktuální, požádá nástroj HIR o ověřovací kód. Teprve poté bude pokračovat. Dočasný kód k provedení operace s pomocí nástroje HIR vám poskytne odborná pomoc společnosti STC. Platnost kódu je 24 hodin. 3. Vyberte obnovený spouštěcí svazek. 4. Klikněte na Start. Nástroj HIR spustí a připraví obnovený svazek tak, aby byl na novém systému spustitelný Pokročilé možnosti HIR V dialogovém okně Pokročilé možnosti nástroje HIR lze do jeho procesu detekce ovladačů úložných zařízení přidávat soubory a adresáře. V dialogovém okně Pokročilé možnosti nástroje HIR můžete: Přidat soubor Přidá ovladač do seznamu ovladačů nástroje HIR. U veškerých ovladačů, které si přejete přidat, musíte mít k dispozici jak soubor.sys, tak soubor.inf. Přidat adresář Přidá do cesty hledání ovladačů adresář. Všechny adresáře přidané do cesty hledání ovladačů musí k jednotlivým ovladačům, které chcete přidat do analýzy ovladačů nástroje HIR, obsahovat jak soubor.sys, tak soubor.inf. Odstranit Odstraní vybraný ovladač nebo adresář ze seznamu ovladačů nástroje HIR StorageCraft Technology Corporation StorageCraft Support Center Page 67 of 69
