1 Technologická centra ORP egon v Serverové technologie Petr Piškule System x Brand IBM CZ Dobřany Požadavky na provozované služby a aplikace Negarantované pracovní - úložiště nevyřízených a neuzavřených spisů v kapacitě dostatečné pro všechny obce správního obvodu a jejich organizace. V rámci projektu ukládání a digitalizace dat do ní obce a města ukládají neukončené a neuzavřené spisy. (povinná služba) Elektronická spisová služba, pro vlastní ORP, jeho zřízené a založené organizace, města a obce ve správním obvodu ORP a jimi zřízené či založené organizace. Aplikace samospráv měst a obcí Účetnictví, rozpočet, řízení projektů, správa aktiv Aplikace centrálních projektů RUIAN, ROB, RPP Aplikace systémového charakteru , doménové řadiče, backup, bezpečnost 2

V rámci projektu ukládání a digitalizace dat do ní obce a města ukládají neukončené a neuzavřené spisy.

2 Požadavky na HW infrasrukturu Nároky na HW infrastrukturu vychází především z nároků provozovaných aplikací Na TC ORP budou minimálně dva servery pro služby typu aplikační server a DB. Identická konfigurace bude využita v případě výpadku jednoho ze serverů. Oba servery jsou připojeny dvěma datovými cestami do diskového pole. 3 Základní typové řešení Dva identické servery (DB / Aplikační server) + 1x řídící server Minimální RACK varianta 2x 1U server IBM System x 3550 M2, FC a Ethernet Nižší pořizovací cena Velmi omezená možnost rozšiřitelnosti Rozšiřitelná varianta IBM BladeCenter IBM BladeCenter šasi, 2x server HS22, FC a Ethernet Vyšší pořizovací cena Nejlepší možnosti rozšiřitelnosti Diskové pole Každý server je připojen k diskovému poli redundatními cestami Duální FC infrastruktura (switche) 4

3 Základní typové řešení Dva identické servery (DB / Aplikační server) + 1x řídící server Minimální RACK varianta 2x 1U server IBM System x 3550 M2, FC a Ethernet Nižší pořizovací cena Velmi omezená

3 Zjednodušený návrh řešení samostatné servery Ethernet switch LAN Ethernet switch FC switch FC switch 5 System x3550 M2 2x Intel Xeon řady 5500 quad-core s QPI technologií Až 128 GB DDR-3, 16 slotů 6x 2,5 hot-swap SAS/SATA nebo SSD Integrovaný duální 10/100/1000 Ethernet s TOE 2 rozšiřující sloty Záruka limitovaná on-site 3 roky 6

technologií Až 128 GB DDR-3, 16 slotů 6x 2,5 hot-swap SAS/SATA nebo SSD

4 System x3500 M2 2x Intel Xeon řady 5500 quad-core s QPI technologií Až 128 GB DDR-3, 16 slotů 16x 2,5 hot-swap SAS Integrovaný duální 10/100/1000 Ethernet 7 rozšiřujících slotů Záruka limitovaná on-site 3 roky 7 Zjednodušený návrh řešení IBM BladeCenter LAN 8

Integrovaný duální 10/100/1000 Ethernet 7 rozšiřujících slotů

5 Components of the IBM BladeCenter There are several components that make up an IBM BladeCenter. These components include: Blade Servers Ethernet Components Fibre Channel Components High Speed Solution Components 9 BladeCenter architektura všechny komponenty (nejenom klíčové) jsou minimálně zdvojené! neexistuje bod, který by mohl způsobit výpadek celého BladeCentra No Single Point of Failure (No SPoF) All-in-One 10

Components 9 BladeCenter architektura všechny komponenty (nejenom klíčové) jsou minimálně zdvojené!

6 IBM BladeCenter redundantní sběrnice Napájecí konektory I/O konektory Blade konektory I/O konektory Napájecí konektory Horní část midplanu Spodní část midplanu 11 IBM BladeCenter Portfolio BladeCenter šasí ušité na míru specifickým potřebám IBM BladeCenter E Nejúspornější, nejvyšší hustota výpočetního výkonu IBM BladeCenter S Distribuované, pro malé kanceláře, snadnější na konfiguraci a správu IBM BladeCenter H Vysoko výkonné IBM BladeCenter T Pro náročná prostředí IBM BladeCenter HT Vysoko výkonné pro náročná prostředí Stejné Blade servery Stejné switche a I/O moduly postavené na průmyslových standardech Stejná správa 12

výkonu IBM BladeCenter S Distribuované, pro malé kanceláře, snadnější na konfiguraci a správu IBM BladeCenter H Vysoko výkonné IBM BladeCenter T Pro náročná

7 BladeCenter H pohled zpředu 9U Blade servers Front LED panel DVD-Rom USB ports 13 BladeCenter H pohled zezadu Vysokorychlostní switch modul Redundantní napájení Vysokorychlostní switch modul Redundantní napájení Redundantní chlazení Switch modul Switch modul Bridge modul Redundance komponent Switch modul Bridge modul Light Path Diagnostika Vysokorychlostní switch modul 14 Advanced Management Module Switch modul Redundantní chlazení Vysokorychlostní switch modul

chlazení Switch modul Switch modul Bridge modul Redundance komponent Switch modul Bridge modul Light Path

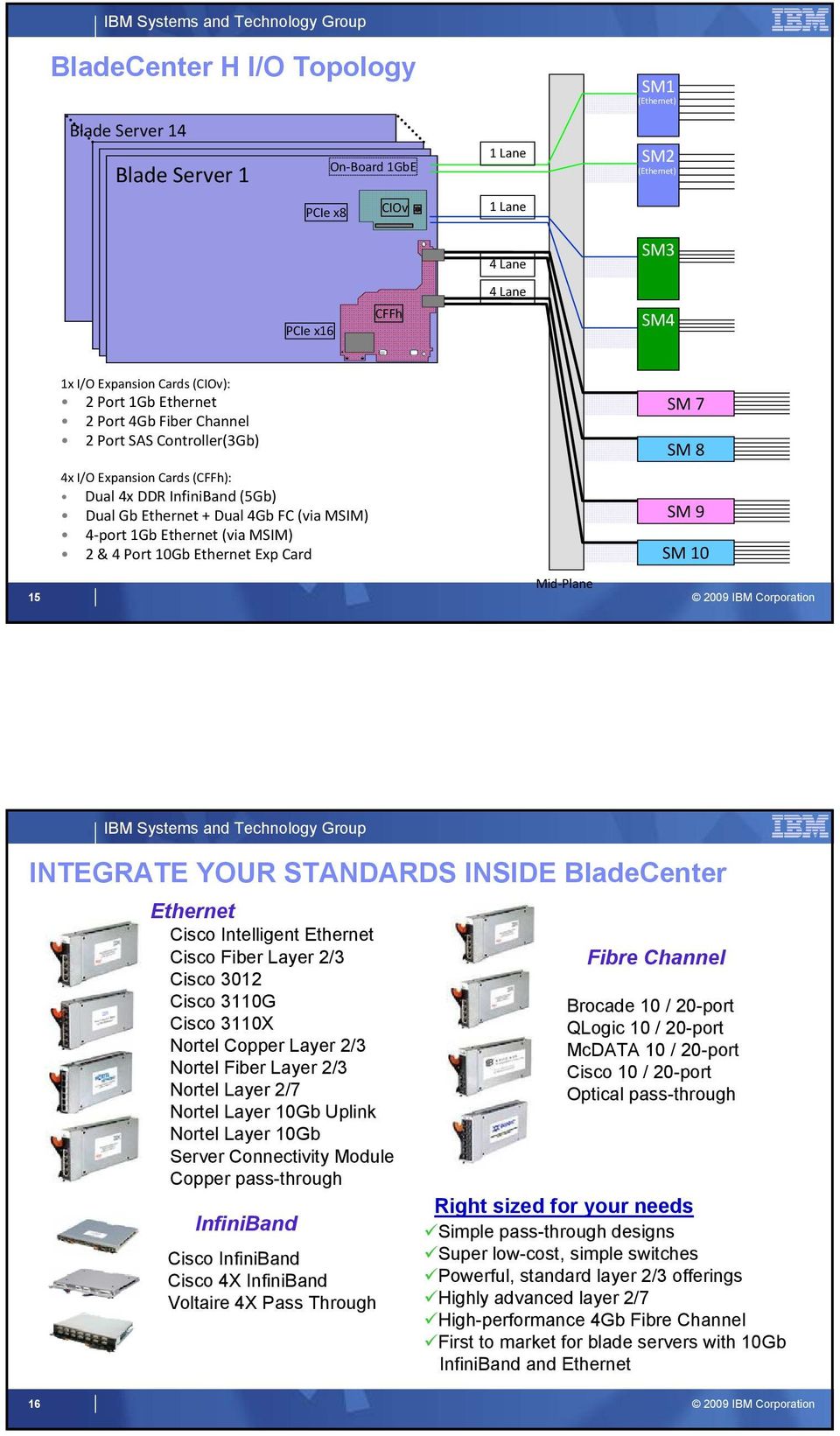

8 BladeCenter H I/O Topology SM1 (Ethernet) Blade Server 14 Blade Server 1 On-Board 1GbE 1 Lane SM2 (Ethernet) PCIe x8 CIOv 1 Lane 4 Lane SM3 4 Lane PCIe x16 CFFh SM4 1x I/O Expansion Cards (CIOv): 2 Port 1Gb Ethernet 2 Port 4Gb Fiber Channel 2 Port SAS Controller(3Gb) SM 7 SM 8 4x I/O Expansion Cards (CFFh): Dual 4x DDR InfiniBand (5Gb) Dual Gb Ethernet + Dual 4Gb FC (via MSIM) 4-port 1Gb Ethernet (via MSIM) 2 & 4 Port 10Gb Ethernet Exp Card SM 9 SM Mid-Plane INTEGRATE YOUR STANDARDS INSIDE BladeCenter Ethernet Cisco Intelligent Ethernet Cisco Fiber Layer 2/3 Cisco 3012 Cisco 3110G Cisco 3110X Nortel Copper Layer 2/3 Nortel Fiber Layer 2/3 Nortel Layer 2/7 Nortel Layer 10Gb Uplink Nortel Layer 10Gb Server Connectivity Module Copper pass-through InfiniBand Cisco InfiniBand Cisco 4X InfiniBand Voltaire 4X Pass Through Fibre Channel Brocade 10 / 20-port QLogic 10 / 20-port McDATA 10 / 20-port Cisco 10 / 20-port Optical pass-through Right sized for your needs Simple pass-through designs Super low-cost, simple switches Powerful, standard layer 2/3 offerings Highly advanced layer 2/7 High-performance 4Gb Fibre Channel First to market for blade servers with 10Gb InfiniBand and Ethernet 16

Ethernet (via MSIM) 2 & 4 Port 10Gb Ethernet Exp Card SM 9 SM 10 15 Mid-Plane INTEGRATE YOUR STANDARDS INSIDE BladeCenter Ethernet Cisco Intelligent Ethernet Cisco Fiber Layer 2/3 Cisco 3012 Cisco

9 IBM BladeCenter Blade Servery HS12 HS22 LS22 LS42 QS22 JS12, JS22 Víceúčelový IBM Blade Rozšiřitelností k lepším výkonům Vysoce výkonný Blade Server Škálovatlené blade řešení Vysoce výkonný Blade Server Vysoce výkonný BladeServer s nativní Virtualizací 1Socket 2 Socket 2 Socket 4 Socket 2 Socket 1 / 2 Socket Zakladní vlastnosti Zakladní vlastnosti Základní vlastnosti Základní vlastnosti Základní vlastnosti Zakladní vlastnosti Intel Mainstream Nízská spotřeba Maximální interní paměť Nejnovější procesory Maximální interní paměť AMD procesory Jednoduchá škálovatelnost Výkon roste podle potřeb 200GFlop/s per Cell BE IBM Power Architektura POWER Virtualizace / Collab Hosted Client Web Serving Paměťově náročné aplikace Virtualizace Cluster / Digitalní Media Modelování a Simulace CRM / PLM Virtualizatice/SCON Cluster / Medicínské modely AIX/Linux aplikace Cluster / VirtualSCON LS21 LS41 QS20 JS21 HS12 HS22 17 Dynamic Infrastructure: Helping build a smarter planet HS22 Hardware Overview Optional RAID 5 w/ battery-backed write-back cache Internal USB (Embedded Hypervisor) Dual and redundant power & I/O connectors 2x Intel Xeon 5500 Processors (Nehalem EP) 2 I/O Expansion Slots (1x CIOv + 1x CFFh) 2x hot-swap drive bays (SAS, SATA or Solid State) 12x VLP DDR3 Memory (96GB Max / 1333MHz Max) IBM IBM Corporation

Základní vlastnosti Zakladní vlastnosti Intel Mainstream Nízská spotřeba Maximální interní paměť Nejnovější procesory Maximální interní paměť AMD procesory Jednoduchá škálovatelnost Výkon roste podle

10 Správa HW infrastruktury HW nástroje správy : PFA na CPU, HDD, RAM, zdroje, FAN, VRM Light-Path Diagnostic Panel na přední starně serveru/led u vadné komponenty Rack/Tower servery Virtual Media Key Plné převzetí ovládání serveru (IP adresa) Odesílání informací o stavu HW (IBM Director/SNMP) SW nástroje správy : IBM Director Robustní systém na správu HW ale i SW (v ceně serverů) Zasílání chyb, upozorňení PFA, akční plány atd Podpora VMware VCMS 19 Shrnutí IBM řešení Všechny varianty řešení splňují požadavku typového projektu Celé řešení je navrženo tak, aby se minimalizovaly následné náklady na provoz, servis, správu a energetickou spotřebu (TCO) Nabízená řešení představují kompletní infrastrukturu dvou serverů, dvou redundatních switchů zapojených v síti SAN k centrálnímu diskovému poli včetně veškeré instalace na klíč a záruky na systém v trvání 5 let v místě zákazníka Výkon serverů i diskového pole je možné dále rozšiřovat (přidávání CPU, velikosti RAM, disků atd.) Celý systém je otevřený k možnosti jednoduchého rozšiřování v případě dalších budoucí aplikací, jak na serverové tak i datové straně. Možnost použití v clusterovém nebo stand-alone režimu. 20

upozorňení PFA, akční plány atd Podpora VMware VCMS 19 Shrnutí IBM řešení Všechny varianty řešení splňují požadavku typového projektu Celé řešení je navrženo tak, aby se minimalizovaly následné

11 Q & A petr_piskule@cz.ibm.com 21
