01 Technická zpráva: PS 05 Vybavení interiéru

Transkript

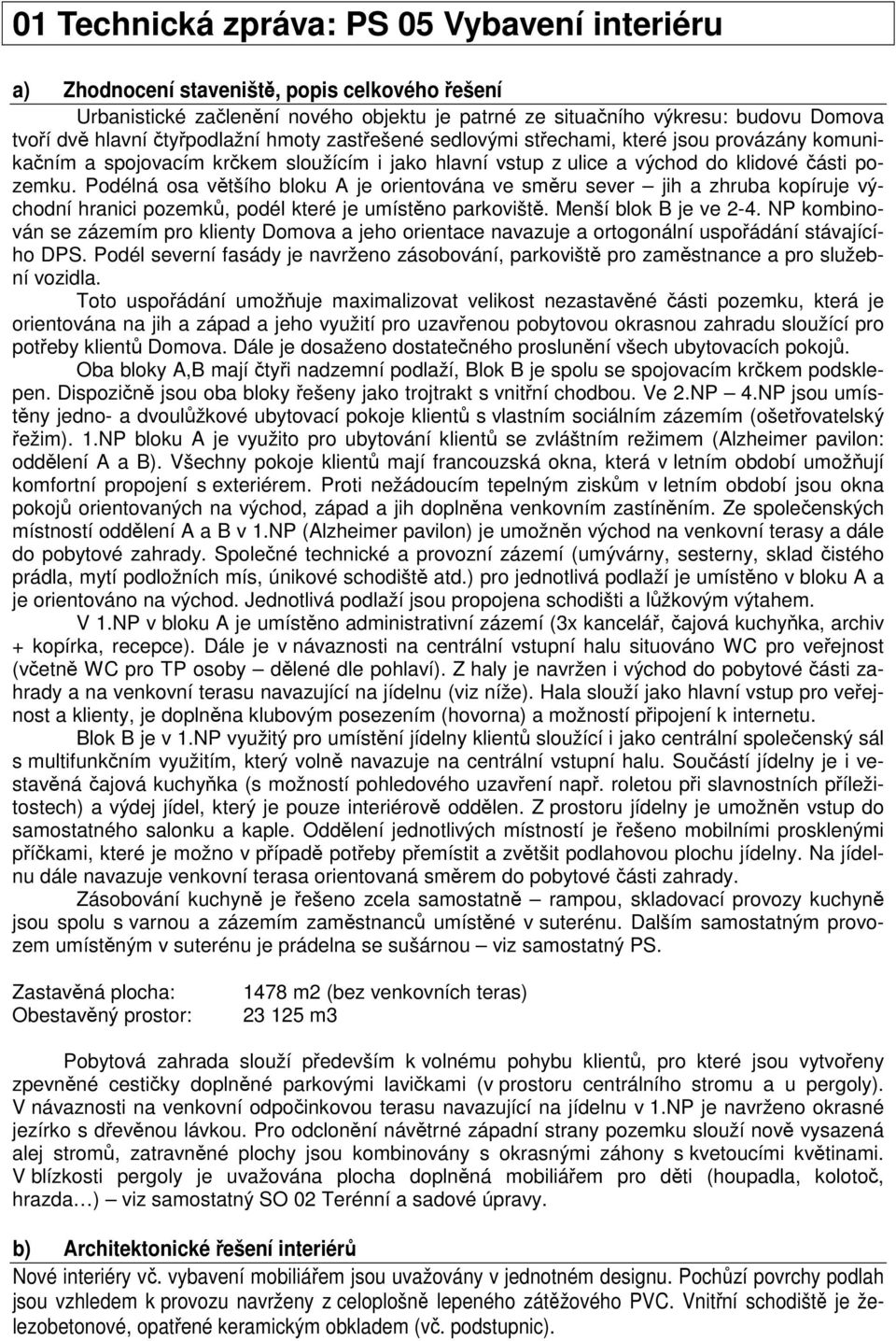

1 01 Technická zpráva: PS 05 Vybavení interiéru a) Zhodnocení staveniště, popis celkového řešení Urbanistické začlenění nového objektu je patrné ze situačního výkresu: budovu Domova tvoří dvě hlavní čtyřpodlažní hmoty zastřešené sedlovými střechami, které jsou provázány komunikačním a spojovacím krčkem sloužícím i jako hlavní vstup z ulice a východ do klidové části pozemku. Podélná osa většího bloku A je orientována ve směru sever jih a zhruba kopíruje východní hranici pozemků, podél které je umístěno parkoviště. Menší blok B je ve 2-4. NP kombinován se zázemím pro klienty Domova a jeho orientace navazuje a ortogonální uspořádání stávajícího DPS. Podél severní fasády je navrženo zásobování, parkoviště pro zaměstnance a pro služební vozidla. Toto uspořádání umožňuje maximalizovat velikost nezastavěné části pozemku, která je orientována na jih a západ a jeho využití pro uzavřenou pobytovou okrasnou zahradu sloužící pro potřeby klientů Domova. Dále je dosaženo dostatečného proslunění všech ubytovacích pokojů. Oba bloky A,B mají čtyři nadzemní podlaží, Blok B je spolu se spojovacím krčkem podsklepen. Dispozičně jsou oba bloky řešeny jako trojtrakt s vnitřní chodbou. Ve 2.NP 4.NP jsou umístěny jedno- a dvoulůžkové ubytovací pokoje klientů s vlastním sociálním zázemím (ošetřovatelský řežim). 1.NP bloku A je využito pro ubytování klientů se zvláštním režimem (Alzheimer pavilon: oddělení A a B). Všechny pokoje klientů mají francouzská okna, která v letním období umožňují komfortní propojení s exteriérem. Proti nežádoucím tepelným ziskům v letním období jsou okna pokojů orientovaných na východ, západ a jih doplněna venkovním zastíněním. Ze společenských místností oddělení A a B v 1.NP (Alzheimer pavilon) je umožněn východ na venkovní terasy a dále do pobytové zahrady. Společné technické a provozní zázemí (umývárny, sesterny, sklad čistého prádla, mytí podložních mís, únikové schodiště atd.) pro jednotlivá podlaží je umístěno v bloku A a je orientováno na východ. Jednotlivá podlaží jsou propojena schodišti a lůžkovým výtahem. V 1.NP v bloku A je umístěno administrativní zázemí (3x kancelář, čajová kuchyňka, archiv + kopírka, recepce). Dále je v návaznosti na centrální vstupní halu situováno WC pro veřejnost (včetně WC pro TP osoby dělené dle pohlaví). Z haly je navržen i východ do pobytové části zahrady a na venkovní terasu navazující na jídelnu (viz níže). Hala slouží jako hlavní vstup pro veřejnost a klienty, je doplněna klubovým posezením (hovorna) a možností připojení k internetu. Blok B je v 1.NP využitý pro umístění jídelny klientů sloužící i jako centrální společenský sál s multifunkčním využitím, který volně navazuje na centrální vstupní halu. Součástí jídelny je i vestavěná čajová kuchyňka (s možností pohledového uzavření např. roletou při slavnostních příležitostech) a výdej jídel, který je pouze interiérově oddělen. Z prostoru jídelny je umožněn vstup do samostatného salonku a kaple. Oddělení jednotlivých místností je řešeno mobilními prosklenými příčkami, které je možno v případě potřeby přemístit a zvětšit podlahovou plochu jídelny. Na jídelnu dále navazuje venkovní terasa orientovaná směrem do pobytové části zahrady. Zásobování kuchyně je řešeno zcela samostatně rampou, skladovací provozy kuchyně jsou spolu s varnou a zázemím zaměstnanců umístěné v suterénu. Dalším samostatným provozem umístěným v suterénu je prádelna se sušárnou viz samostatný PS. Zastavěná plocha: Obestavěný prostor: 1478 m2 (bez venkovních teras) m3 Pobytová zahrada slouží především k volnému pohybu klientů, pro které jsou vytvořeny zpevněné cestičky doplněné parkovými lavičkami (v prostoru centrálního stromu a u pergoly). V návaznosti na venkovní odpočinkovou terasu navazující na jídelnu v 1.NP je navrženo okrasné jezírko s dřevěnou lávkou. Pro odclonění návětrné západní strany pozemku slouží nově vysazená alej stromů, zatravněné plochy jsou kombinovány s okrasnými záhony s kvetoucími květinami. V blízkosti pergoly je uvažována plocha doplněná mobiliářem pro děti (houpadla, kolotoč, hrazda ) viz samostatný SO 02 Terénní a sadové úpravy. b) Architektonické řešení interiérů Nové interiéry vč. vybavení mobiliářem jsou uvažovány v jednotném designu. Pochůzí povrchy podlah jsou vzhledem k provozu navrženy z celoplošně lepeného zátěžového PVC. Vnitřní schodiště je železobetonové, opatřené keramickým obkladem (vč. podstupnic).

2 Sokly u omítaných stěn jsou provedeny z PVC v. 200mm s náběhem tvořeným skrytou typovou rohovou lištou, ukončení je řešeno typovým plastovým profilem (přechod PVC/omítka). Sokly u stěn chodeb jsou provedeny z PVC v. 200mm s náběhem tvořeným skrytou typovou rohovou lištou, ukončení je řešeno typovým plastovým profilem (přechod PVC/omítka). Doplněk soklu tvoří plastová ochranná nárazuvzdorná lišta (v. 120mm), která tvoří ochranný prvek stěny (poškození omítky TP vozíky atd ). Ochranná nárazuvzdorná lišta- technické standardy Příklad realizace s použitím navržených madel, ochranných lišt a zátěžového PVC 2

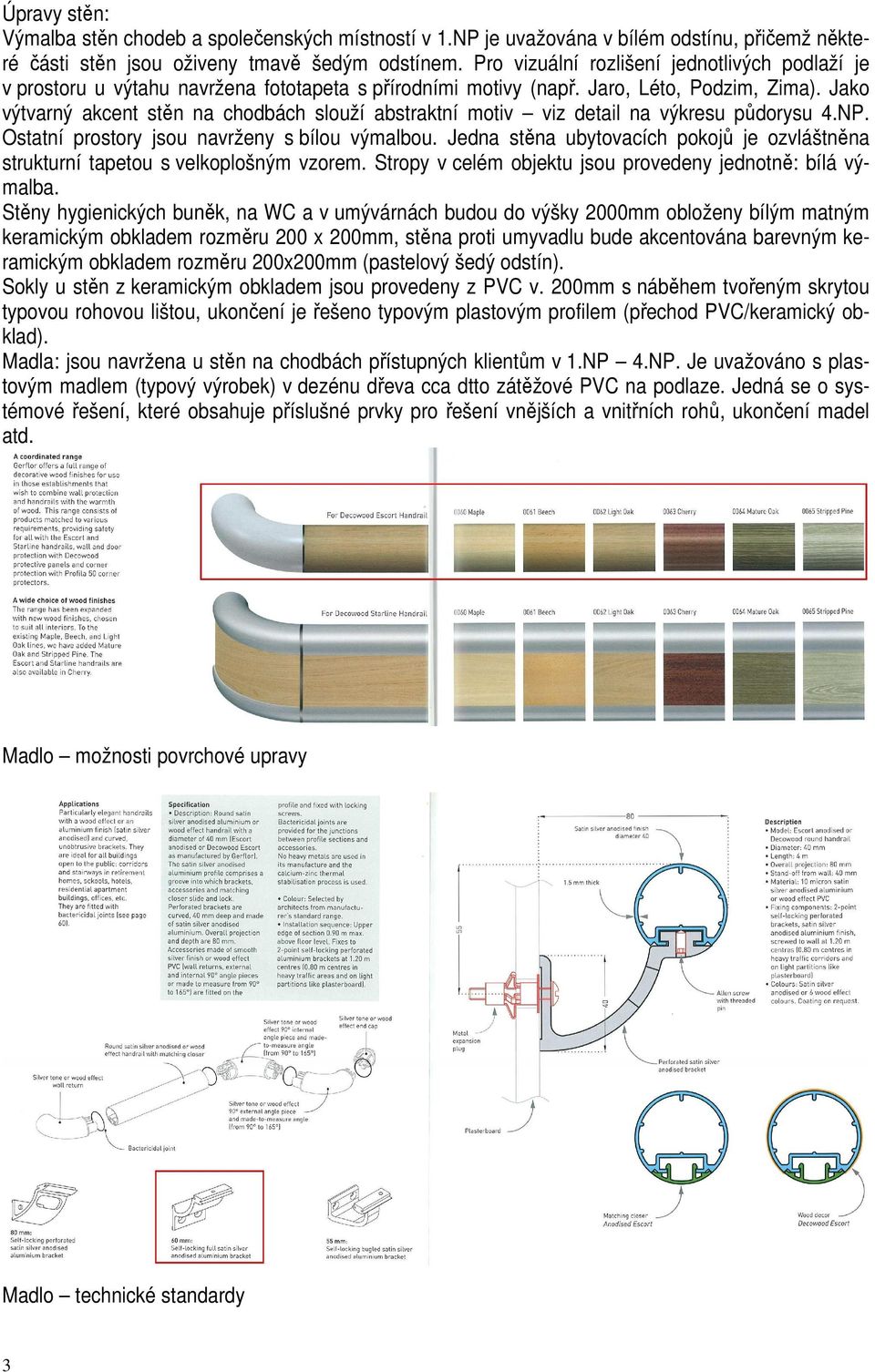

3 Úpravy stěn: Výmalba stěn chodeb a společenských místností v 1.NP je uvažována v bílém odstínu, přičemž některé části stěn jsou oživeny tmavě šedým odstínem. Pro vizuální rozlišení jednotlivých podlaží je v prostoru u výtahu navržena fototapeta s přírodními motivy (např. Jaro, Léto, Podzim, Zima). Jako výtvarný akcent stěn na chodbách slouží abstraktní motiv viz detail na výkresu půdorysu 4.NP. Ostatní prostory jsou navrženy s bílou výmalbou. Jedna stěna ubytovacích pokojů je ozvláštněna strukturní tapetou s velkoplošným vzorem. Stropy v celém objektu jsou provedeny jednotně: bílá výmalba. Stěny hygienických buněk, na WC a v umývárnách budou do výšky 2000mm obloženy bílým matným keramickým obkladem rozměru 200 x 200mm, stěna proti umyvadlu bude akcentována barevným keramickým obkladem rozměru 200x200mm (pastelový šedý odstín). Sokly u stěn z keramickým obkladem jsou provedeny z PVC v. 200mm s náběhem tvořeným skrytou typovou rohovou lištou, ukončení je řešeno typovým plastovým profilem (přechod PVC/keramický obklad). Madla: jsou navržena u stěn na chodbách přístupných klientům v 1.NP 4.NP. Je uvažováno s plastovým madlem (typový výrobek) v dezénu dřeva cca dtto zátěžové PVC na podlaze. Jedná se o systémové řešení, které obsahuje příslušné prvky pro řešení vnějších a vnitřních rohů, ukončení madel atd. Madlo možnosti povrchové upravy Madlo technické standardy 3

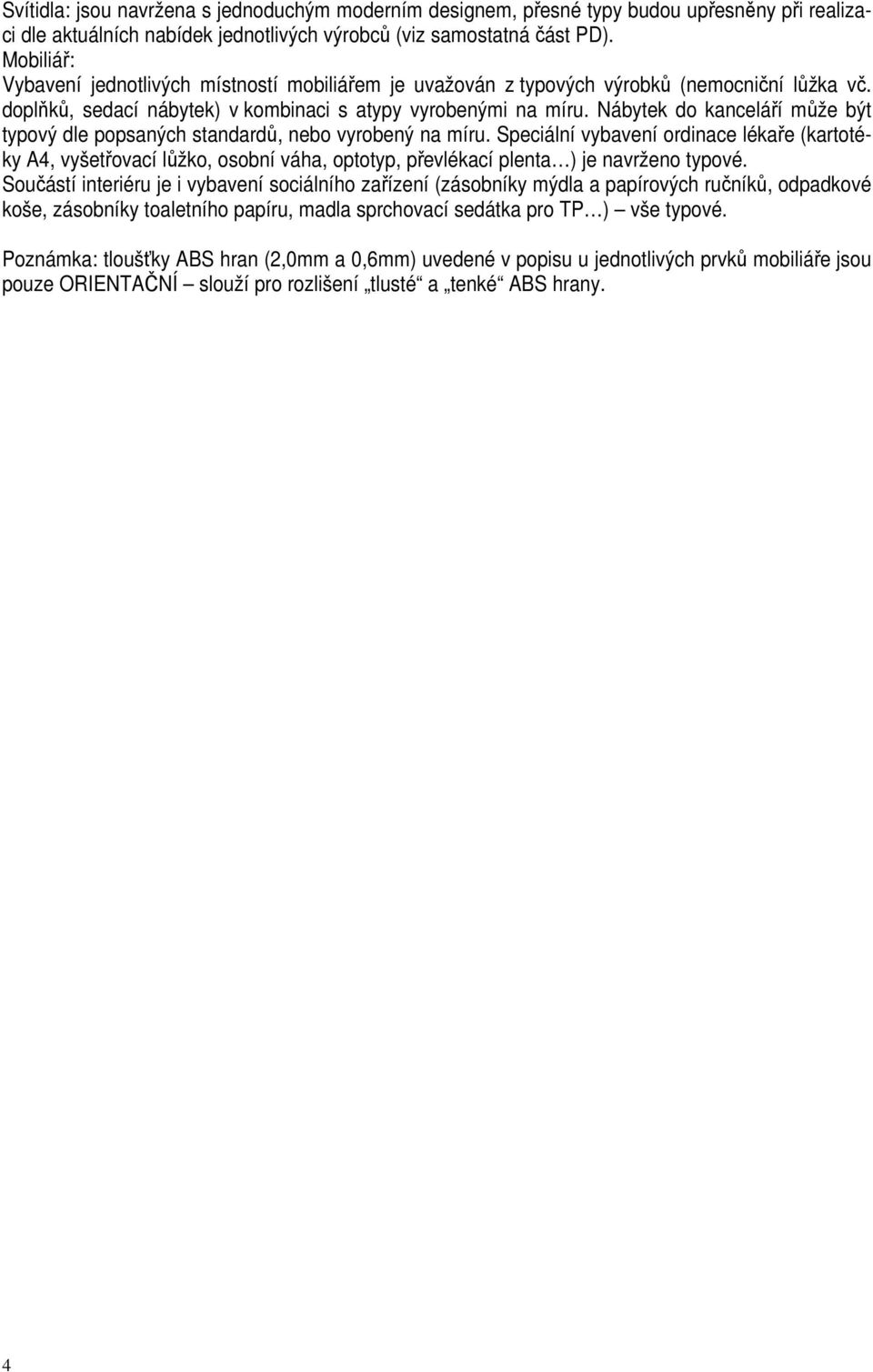

4 Svítidla: jsou navržena s jednoduchým moderním designem, přesné typy budou upřesněny při realizaci dle aktuálních nabídek jednotlivých výrobců (viz samostatná část PD). Mobiliář: Vybavení jednotlivých místností mobiliářem je uvažován z typových výrobků (nemocniční lůžka vč. doplňků, sedací nábytek) v kombinaci s atypy vyrobenými na míru. Nábytek do kanceláří může být typový dle popsaných standardů, nebo vyrobený na míru. Speciální vybavení ordinace lékaře (kartotéky A4, vyšetřovací lůžko, osobní váha, optotyp, převlékací plenta ) je navrženo typové. Součástí interiéru je i vybavení sociálního zařízení (zásobníky mýdla a papírových ručníků, odpadkové koše, zásobníky toaletního papíru, madla sprchovací sedátka pro TP ) vše typové. Poznámka: tloušťky ABS hran (2,0mm a 0,6mm) uvedené v popisu u jednotlivých prvků mobiliáře jsou pouze ORIENTAČNÍ slouží pro rozlišení tlusté a tenké ABS hrany. 4

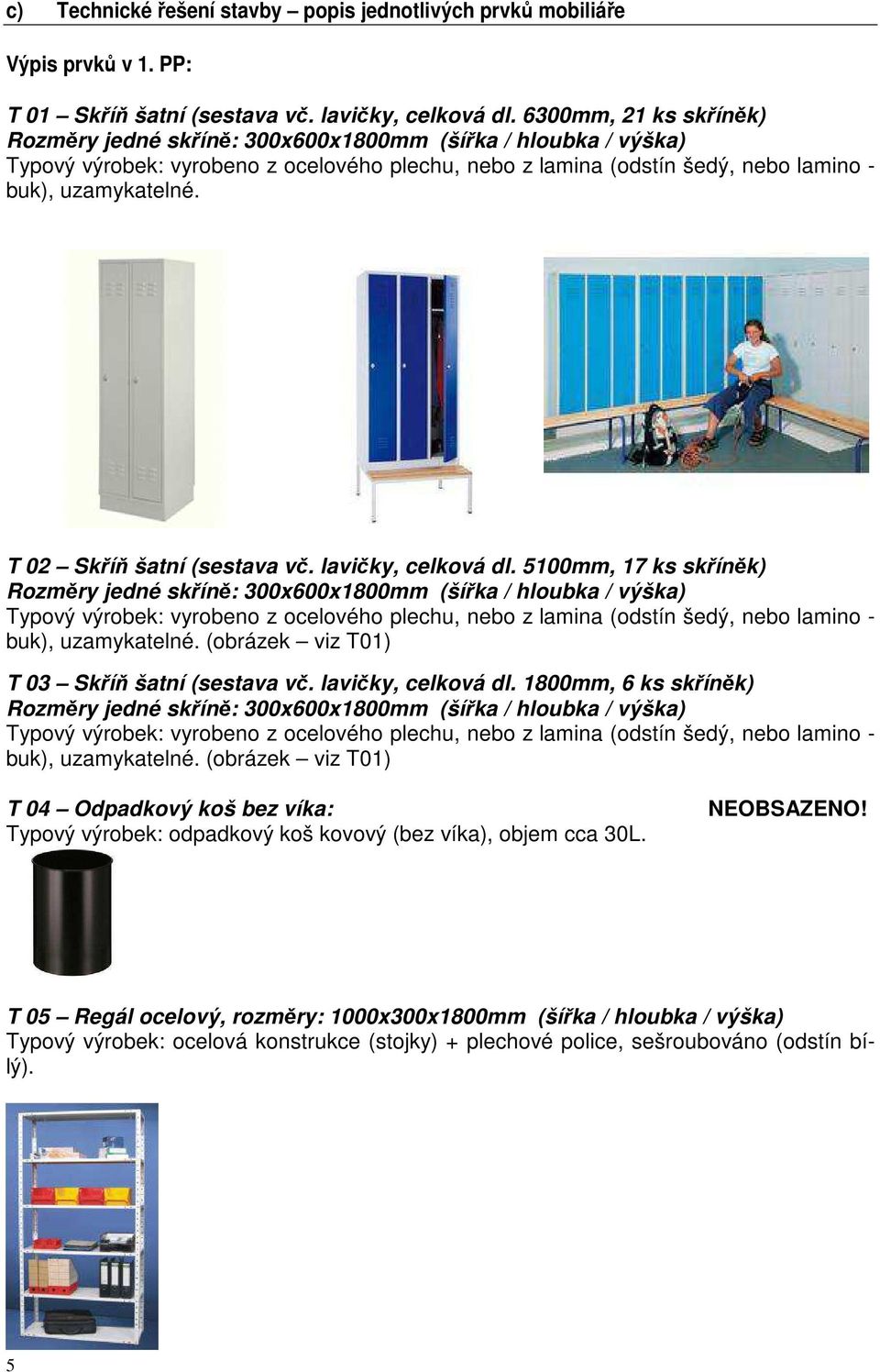

5 c) Technické řešení stavby popis jednotlivých prvků mobiliáře Výpis prvků v 1. PP: T 01 Skříň šatní (sestava vč. lavičky, celková dl. 6300mm, 21 ks skříněk) Rozměry jedné skříně: 300x600x1800mm (šířka / hloubka / výška) Typový výrobek: vyrobeno z ocelového plechu, nebo z lamina (odstín šedý, nebo lamino - buk), uzamykatelné. T 02 Skříň šatní (sestava vč. lavičky, celková dl. 5100mm, 17 ks skříněk) Rozměry jedné skříně: 300x600x1800mm (šířka / hloubka / výška) Typový výrobek: vyrobeno z ocelového plechu, nebo z lamina (odstín šedý, nebo lamino - buk), uzamykatelné. (obrázek viz T01) T 03 Skříň šatní (sestava vč. lavičky, celková dl. 1800mm, 6 ks skříněk) Rozměry jedné skříně: 300x600x1800mm (šířka / hloubka / výška) Typový výrobek: vyrobeno z ocelového plechu, nebo z lamina (odstín šedý, nebo lamino - buk), uzamykatelné. (obrázek viz T01) T 04 Odpadkový koš bez víka: Typový výrobek: odpadkový koš kovový (bez víka), objem cca 30L. T 05 Regál ocelový, rozměry: 1000x300x1800mm (šířka / hloubka / výška) Typový výrobek: ocelová konstrukce (stojky) + plechové police, sešroubováno (odstín bílý). 5

6 T 06 Regál ocelový, rozměry: 800x400x1800mm (šířka / hloubka / výška) Typový výrobek: ocelová konstrukce (stojky) + plechové police, sešroubováno (odstín bílý). obrázek: viz T 05 T 07 Skříň ocelová dílenská, rozměry: 800x450x1800mm (šířka / hloubka / výška) Typový výrobek: vyrobeno z ocelového plechu, uzamykatelné. T 08 Regál ocelový, rozměry: 900x600x1800mm (šířka / hloubka / výška) Typový výrobek: ocelová konstrukce (stojky) + plechové police, sešroubováno (odstín bílý). obrázek: viz T 05 T09 Stůl pracovní dílenský, rozměry: 1800x700x750mm (šířka / hloubka / výška) Typový výrobek: plát stolu vyroben z bukové spárovky, korpus ocelový (nohy) + zásuvky z ocelového plechu, uzamykatelné. T10 Stůl pracovní dílenský, rozměry: 1200x700x750mm (šířka / hloubka / výška) Typový výrobek: plát stolu vyroben z bukové spárovky, korpus ocelový (nohy) + zásuvky z ocelového plechu, uzamykatelné. (obr. Viz T 09) 6

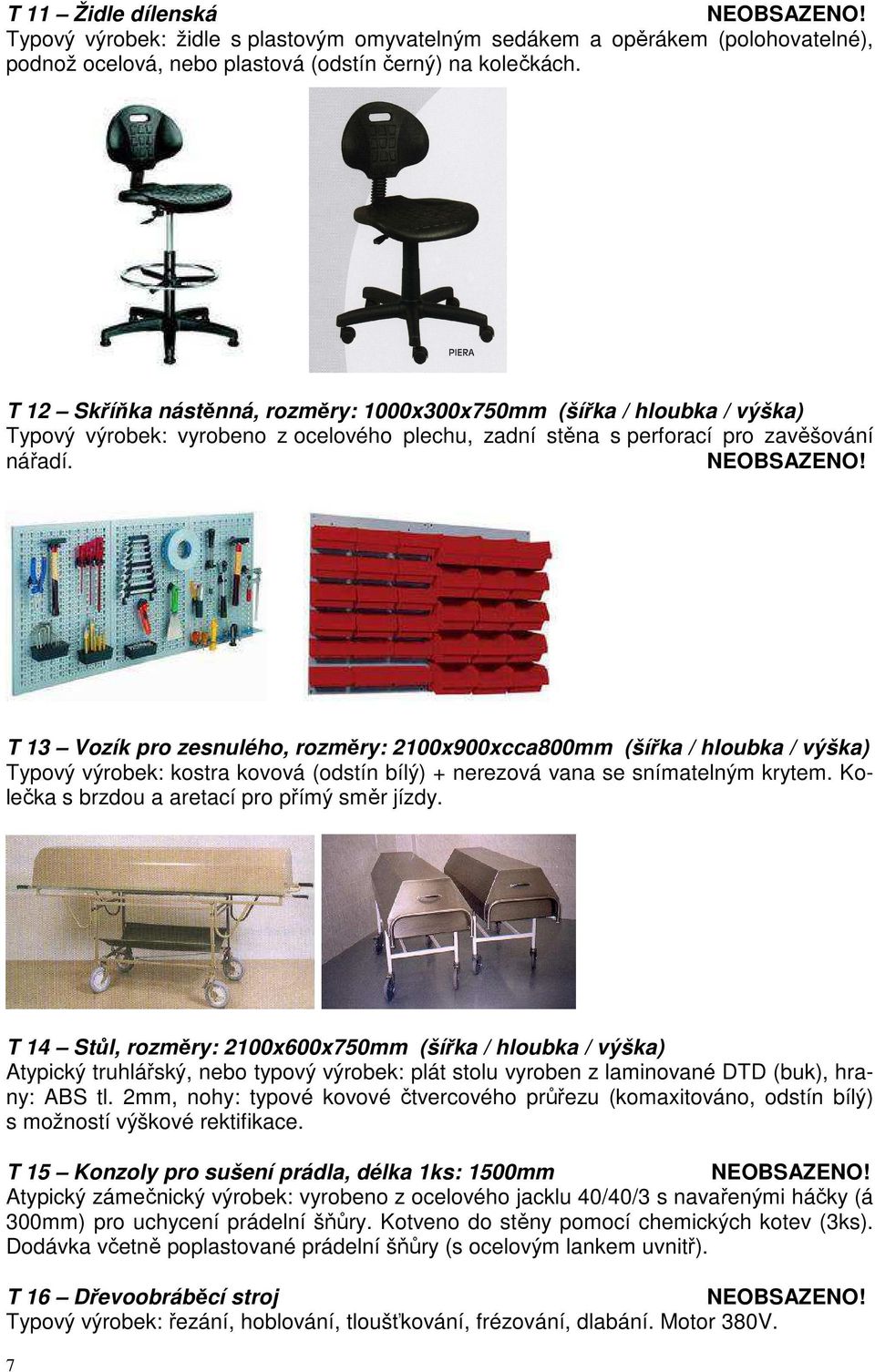

7 T 11 Židle dílenská Typový výrobek: židle s plastovým omyvatelným sedákem a opěrákem (polohovatelné), podnož ocelová, nebo plastová (odstín černý) na kolečkách. T 12 Skříňka nástěnná, rozměry: 1000x300x750mm (šířka / hloubka / výška) Typový výrobek: vyrobeno z ocelového plechu, zadní stěna s perforací pro zavěšování nářadí. T 13 Vozík pro zesnulého, rozměry: 2100x900xcca800mm (šířka / hloubka / výška) Typový výrobek: kostra kovová (odstín bílý) + nerezová vana se snímatelným krytem. Kolečka s brzdou a aretací pro přímý směr jízdy. T 14 Stůl, rozměry: 2100x600x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín bílý) s možností výškové rektifikace. T 15 Konzoly pro sušení prádla, délka 1ks: 1500mm Atypický zámečnický výrobek: vyrobeno z ocelového jacklu 40/40/3 s navařenými háčky (á 300mm) pro uchycení prádelní šňůry. Kotveno do stěny pomocí chemických kotev (3ks). Dodávka včetně poplastované prádelní šňůry (s ocelovým lankem uvnitř). T 16 Dřevoobráběcí stroj Typový výrobek: řezání, hoblování, tloušťkování, frézování, dlabání. Motor 380V. 7

8 T 17 Stojanová vrtačka Typový výrobek: stolní stojanová vrtačka, motor 220V. T 18 Dvoukotoučová stolní bruska Typový výrobek: stolní bruska s karborundovými kotouči (průměr 250mm), motor 220V. T 19 Soubor ručního dílenského nářadí Typové výrobky: kladiva, klíče otevřené a očkové, šroubováky ploché a křížové, pila na železo, pily na dřevo, sekera, metr svinovací, pilníky ploché půlkulaté hranaté, rašple plochá a půlkulatá, hoblík ruční, úhelník, štětce, vrtáky do dřeva a železa, dláta, pravítko, sekáč, kleště, kombinované kleště elektrikářské, nůž výsuvný, nůžky na plech, pájka T 20 Soubor ručního elektrického nářadí Typové výrobky: akumulátorová vrtačka/šroubovák, vrtačka s příklepem, vrtací kladivo, hoblík, pásová bruska, ruční kotoučová bruska, přímočará pila, ruční okružní pila, svařovací investor vč. příslušenství T 21 Průmyslový vysavač Typový výrobek. T 22 Úklidový vozík Typový výrobek. T 23 Odpadkový koš Typový výrobek: odpadkový koš kovový (bez víka), objem 20L. 8

9 Výpis prvků v 1. NP: T 01 Postel pečovatelská, rozměry: 2060x1060x mm (šířka / hloubka / výška ložné plochy) Typový výrobek: podnož ocelová na kolečkách (komaxitováno, odstín šedostříbrný), čela postele a postranice - laminovaná DTD (buk) + masiv (buk), viditelné hrany: ABS tl. 2mm. Rošt postele typový polohovatelný, včetně matrace typové zdravotní. Dvoudílné dělené postranice s možností výškového nastavení. T 02 Noční stolek zdravotní, rozměry: 520x450x735mm (šířka / hloubka / výška) Typový výrobek: oboustranný stolek s výklopnou jídelní deskou. Vyrobeno z laminované DTD (buk), záda (= zadní dvířka): DTD, vnitřní police přemístitelná, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvka (oboustranná!) na typových kovových pojezdech (korpus zásuvky z DTD), plastová kolečka s brzdou. T 03 Stůl jídelní čtvercový, rozměry: 800x800x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 04 Židle s područkami Typový výrobek: kostra kovová (alt. dřevěná) s područkami + čalouněný sedák a opěrák (umělá kůže - omyvatelné). Stohovatelné. Výška područek: max. 700mm. 9

10 T 05 Křeslo s područkami, rozměry: 550x450x500mm (šířka sedáku / hloubka sedáku / výška sedáku), celková výška 800mm Typový výrobek: kostra dřevěná (buk) s područkami + čalouněný sedák a opěrák (umělá kůže - omyvatelné). Polohovatelný opěrák. Odstín potahu bude upřesněn při realizaci. T 06 Šatní skříň (sestava), rozměry: 1600x600x 2370mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, věšáková tyč chrom, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 07 Nábytková sestava, rozměry: 2650x450x 750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. T 08 LED TV: Typový výrobek: LED televizor (úhlopříčka mm). T 09 Šatní skříň (sestava), rozměry: 3000x600x 2370mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, věšáková tyč chrom, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 10 Šatní skříň (sestava), rozměry: 1400x600x 2370mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, věšáková tyč chrom, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 11 Noční stolek zdravotní, rozměry: 450x450x735 (šířka / hloubka / výška) Typový výrobek: oboustranný stolek s výklopnou jídelní deskou. Vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelná, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvka na typových ocelových pojezdech tvořících současně bočnice, plastová kolečka s brzdou. (obr. viz T 02) T 12 Nábytková sestava, rozměry: 2150x450x 750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skry- 10

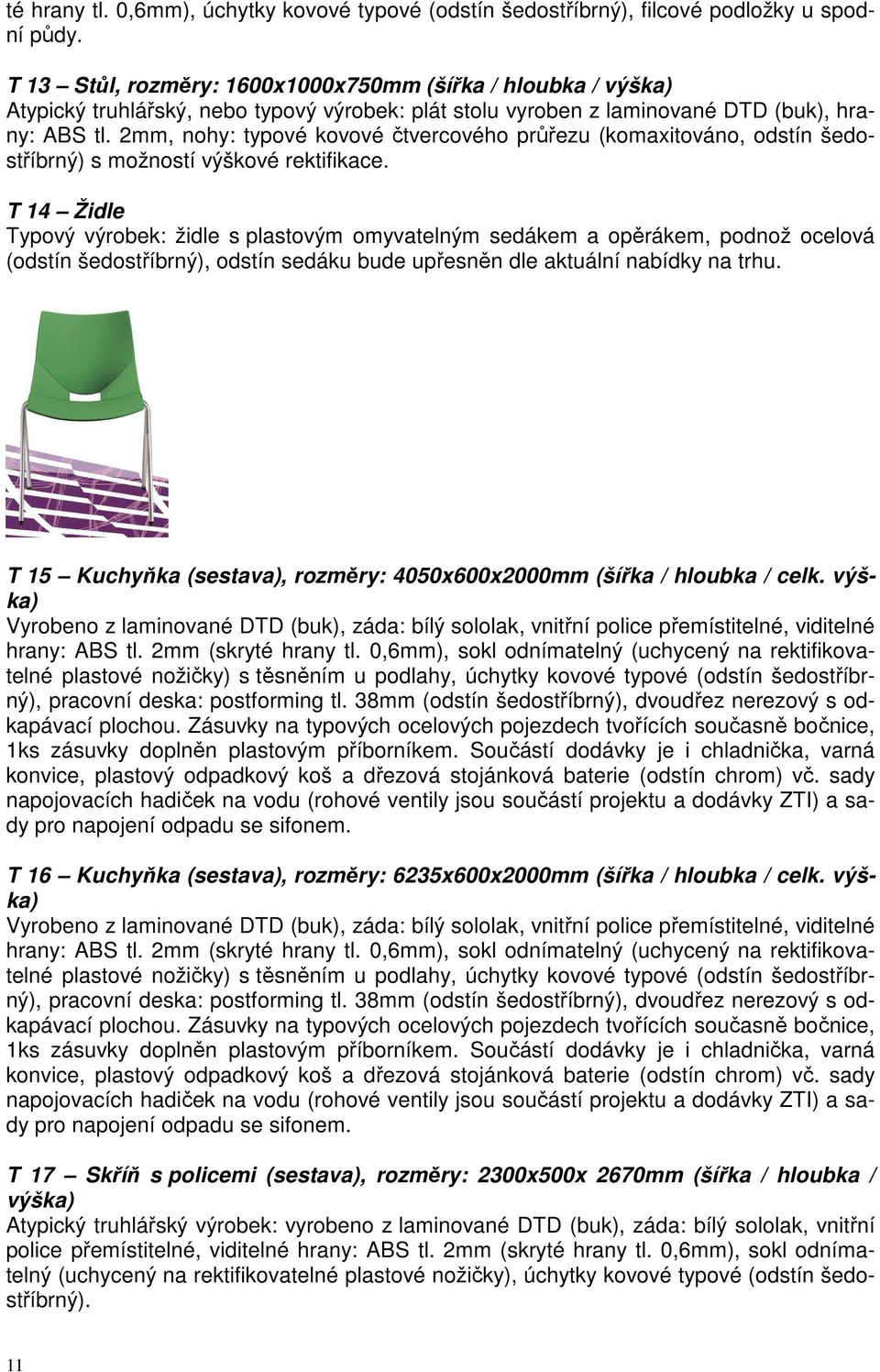

11 té hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. T 13 Stůl, rozměry: 1600x1000x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 14 Židle Typový výrobek: židle s plastovým omyvatelným sedákem a opěrákem, podnož ocelová (odstín šedostříbrný), odstín sedáku bude upřesněn dle aktuální nabídky na trhu. T 15 Kuchyňka (sestava), rozměry: 4050x600x2000mm (šířka / hloubka / celk. výška) Vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky) s těsněním u podlahy, úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), dvoudřez nerezový s odkapávací plochou. Zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1ks zásuvky doplněn plastovým příborníkem. Součástí dodávky je i chladnička, varná konvice, plastový odpadkový koš a dřezová stojánková baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 16 Kuchyňka (sestava), rozměry: 6235x600x2000mm (šířka / hloubka / celk. výška) Vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky) s těsněním u podlahy, úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), dvoudřez nerezový s odkapávací plochou. Zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1ks zásuvky doplněn plastovým příborníkem. Součástí dodávky je i chladnička, varná konvice, plastový odpadkový koš a dřezová stojánková baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 17 Skříň s policemi (sestava), rozměry: 2300x500x 2670mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). 11

12 T 18 LED TV: Typový výrobek: LED televizor (úhlopříčka 1200 mm) s konzolou pro zavěšení na stěnu. T 19 Nábytková sestava, rozměry: 1800x450x 750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. T 20 Šatní skříň (sestava), rozměry: 2750x600x 2370mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, věšáková tyč chrom, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 21 Stůl jednací, rozměry: 2300x800x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 22 Židle jednací Typový výrobek: židle s čalouněným látkovým sedákem a opěrákem a plastovými područkami (odstín podnože černý, odstín látky bude upřesněn dle aktuální nabídky na trhu). T 23 Židle managerská Typový výrobek: židle s čalouněným látkovým sedákem a opěrákem, plastovými područkami, na kolečkách (odstín podnože černý, odstín látky bude upřesněn dle aktuální nabídky na trhu). T 24 Nábytková sestava kancelářská, rozměry: 3300x400x2670mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. Uzamykatelná dvířka. 12

13 T 25 Nábytková sestava kancelářská, rozměry: 1600x300x267 0mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. Uzamykatelná dvířka. T 26 Stůl kancelářský (sestava včetně horních skříněk a kontejneru) vnější rozměry plátu stolu : 2500x2400x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. Součástí dodávky je i kancelářský kontejner: vyrobeno z laminované DTD (buk), záda - bílý sololak, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1 ks zásuvky vybaven plastovým tužkovníkem. Spodní zásuvka uzamykatelná. Součástí dodávky jsou i skříňky na zavěšení na stěnu s prosklenými výklopnými dvířky. T 27 Stůl kancelářský (sestava včetně horních skříněk a kontejneru) vnější rozměry plátu stolu : 1800x2500x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. Součástí dodávky je i kancelářský kontejner: vyrobeno z laminované DTD (buk), záda - bílý sololak, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1 ks zásuvky vybaven plastovým tužkovníkem. Spodní zásuvka uzamykatelná. Součástí dodávky jsou i skříňky na zavěšení na stěnu s prosklenými výklopnými dvířky. T 28 Židle kancelářská Typový výrobek: židle s čalouněným látkovým sedákem a opěrákem, plastovými područkami, na kolečkách (odstín podnože černý, odstín látky bude upřesněn dle aktuální nabídky na trhu). T 29 Židle kancelářská Typový výrobek: židle s čalouněným látkovým sedákem a opěrákem, plastovými područkami, na ocelové podnoži (odstín podnože černý, odstín látky bude upřesněn dle aktuální nabídky na trhu). 13

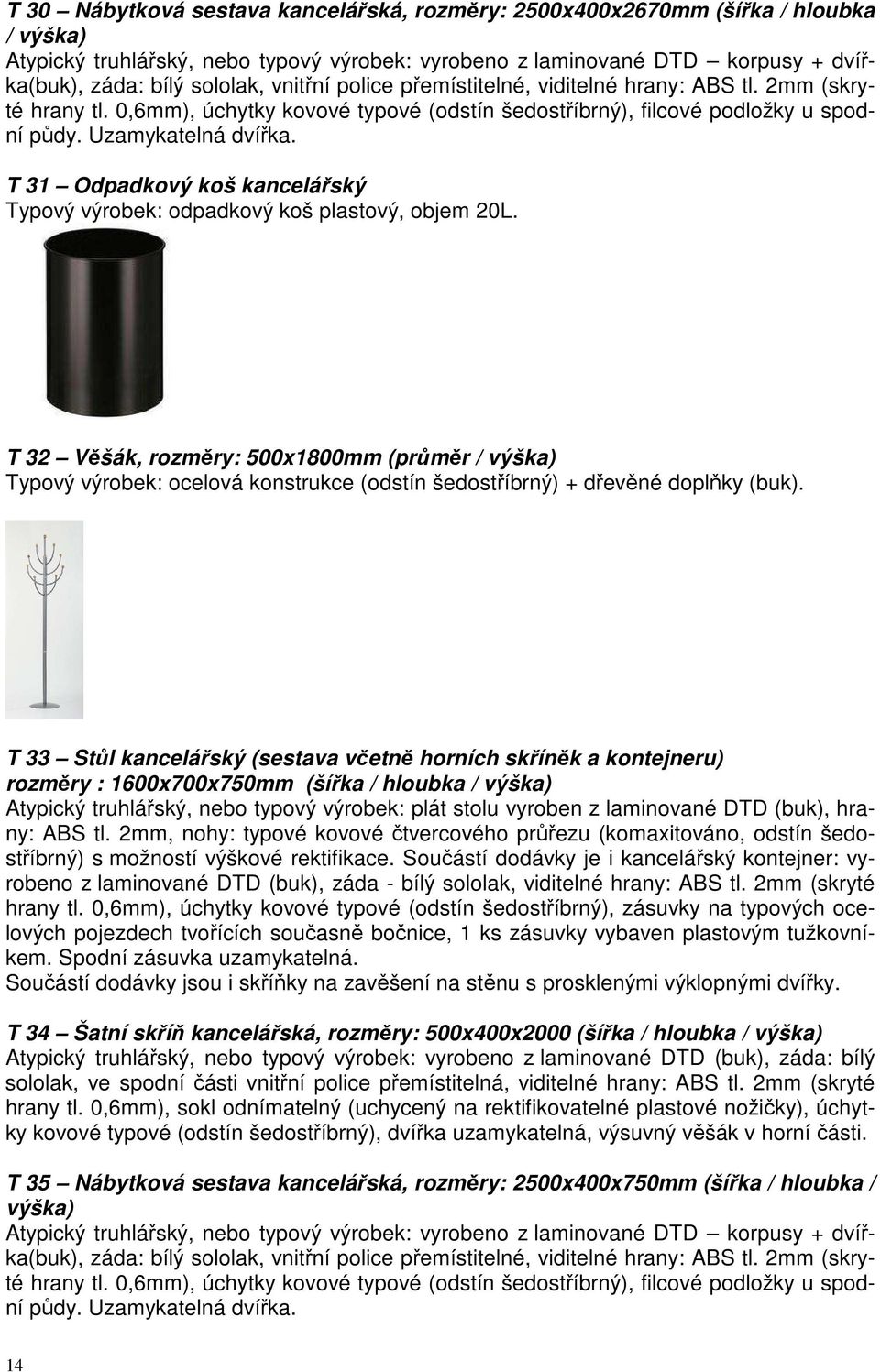

14 T 30 Nábytková sestava kancelářská, rozměry: 2500x400x2670mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. Uzamykatelná dvířka. T 31 Odpadkový koš kancelářský Typový výrobek: odpadkový koš plastový, objem 20L. T 32 Věšák, rozměry: 500x1800mm (průměr / výška) Typový výrobek: ocelová konstrukce (odstín šedostříbrný) + dřevěné doplňky (buk). T 33 Stůl kancelářský (sestava včetně horních skříněk a kontejneru) rozměry : 1600x700x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. Součástí dodávky je i kancelářský kontejner: vyrobeno z laminované DTD (buk), záda - bílý sololak, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1 ks zásuvky vybaven plastovým tužkovníkem. Spodní zásuvka uzamykatelná. Součástí dodávky jsou i skříňky na zavěšení na stěnu s prosklenými výklopnými dvířky. T 34 Šatní skříň kancelářská, rozměry: 500x400x2000 (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, ve spodní části vnitřní police přemístitelná, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný), dvířka uzamykatelná, výsuvný věšák v horní části. T 35 Nábytková sestava kancelářská, rozměry: 2500x400x750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. Uzamykatelná dvířka. 14

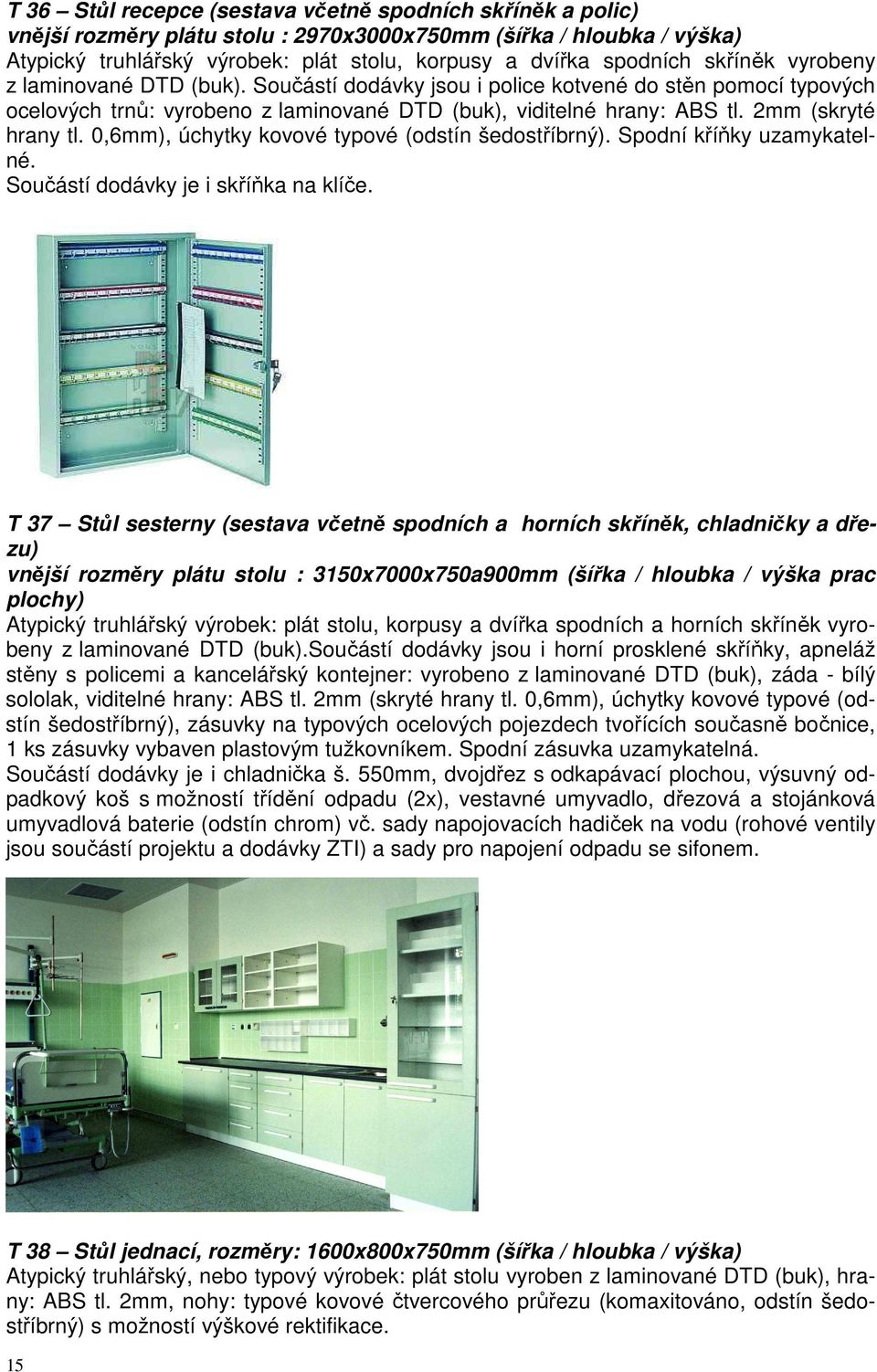

15 T 36 Stůl recepce (sestava včetně spodních skříněk a polic) vnější rozměry plátu stolu : 2970x3000x750mm (šířka / hloubka / výška) Atypický truhlářský výrobek: plát stolu, korpusy a dvířka spodních skříněk vyrobeny z laminované DTD (buk). Součástí dodávky jsou i police kotvené do stěn pomocí typových ocelových trnů: vyrobeno z laminované DTD (buk), viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný). Spodní kříňky uzamykatelné. Součástí dodávky je i skříňka na klíče. T 37 Stůl sesterny (sestava včetně spodních a horních skříněk, chladničky a dřezu) vnější rozměry plátu stolu : 3150x7000x750a900mm (šířka / hloubka / výška prac plochy) Atypický truhlářský výrobek: plát stolu, korpusy a dvířka spodních a horních skříněk vyrobeny z laminované DTD (buk).součástí dodávky jsou i horní prosklené skříňky, apneláž stěny s policemi a kancelářský kontejner: vyrobeno z laminované DTD (buk), záda - bílý sololak, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1 ks zásuvky vybaven plastovým tužkovníkem. Spodní zásuvka uzamykatelná. Součástí dodávky je i chladnička š. 550mm, dvojdřez s odkapávací plochou, výsuvný odpadkový koš s možností třídění odpadu (2x), vestavné umyvadlo, dřezová a stojánková umyvadlová baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 38 Stůl jednací, rozměry: 1600x800x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. 15

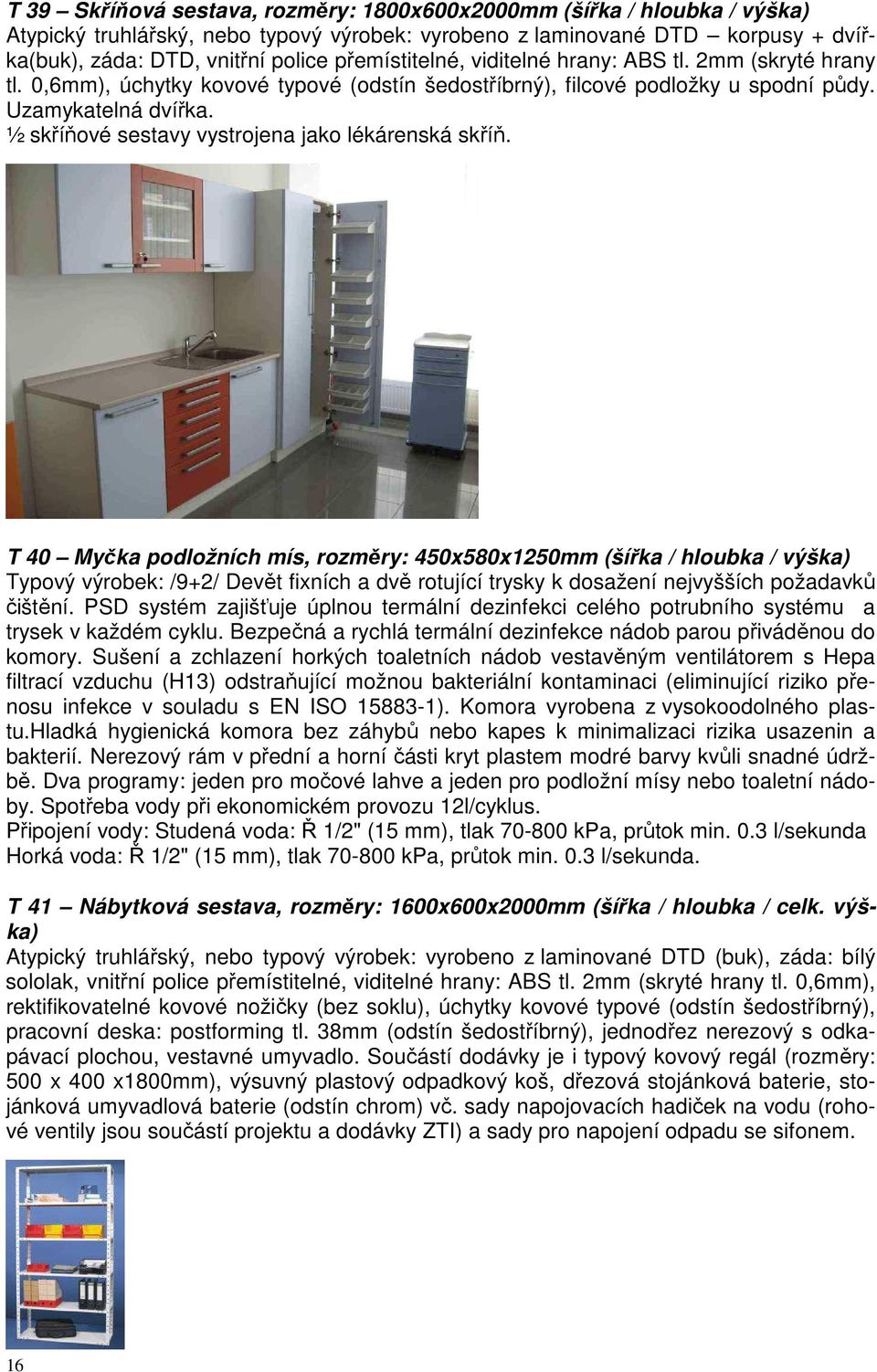

16 T 39 Skříňová sestava, rozměry: 1800x600x2000mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: DTD, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. Uzamykatelná dvířka. ½ skříňové sestavy vystrojena jako lékárenská skříň. T 40 Myčka podložních mís, rozměry: 450x580x1250mm (šířka / hloubka / výška) Typový výrobek: /9+2/ Devět fixních a dvě rotující trysky k dosažení nejvyšších požadavků čištění. PSD systém zajišťuje úplnou termální dezinfekci celého potrubního systému a trysek v každém cyklu. Bezpečná a rychlá termální dezinfekce nádob parou přiváděnou do komory. Sušení a zchlazení horkých toaletních nádob vestavěným ventilátorem s Hepa filtrací vzduchu (H13) odstraňující možnou bakteriální kontaminaci (eliminující riziko přenosu infekce v souladu s EN ISO ). Komora vyrobena z vysokoodolného plastu.hladká hygienická komora bez záhybů nebo kapes k minimalizaci rizika usazenin a bakterií. Nerezový rám v přední a horní části kryt plastem modré barvy kvůli snadné údržbě. Dva programy: jeden pro močové lahve a jeden pro podložní mísy nebo toaletní nádoby. Spotřeba vody při ekonomickém provozu 12l/cyklus. Připojení vody: Studená voda: Ř 1/2" (15 mm), tlak kpa, průtok min. 0.3 l/sekunda Horká voda: Ř 1/2" (15 mm), tlak kpa, průtok min. 0.3 l/sekunda. T 41 Nábytková sestava, rozměry: 1600x600x2000mm (šířka / hloubka / celk. výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), rektifikovatelné kovové nožičky (bez soklu), úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), jednodřez nerezový s odkapávací plochou, vestavné umyvadlo. Součástí dodávky je i typový kovový regál (rozměry: 500 x 400 x1800mm), výsuvný plastový odpadkový koš, dřezová stojánková baterie, stojánková umyvadlová baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. 16

17 T 42 Odpadkový koš kyvný Typový výrobek: odpadkový koš kovový (chrom), objem 20-30L. T 43 Stolek pro PC, rozměry: 900x600x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. Součástí stolu je i typový držák PC a průchodky pro kabely. T 44 Stolek konferenční, rozměry: 550x550x450mm (šířka / hloubka / výška) - vybaveno jen 2.NP Typový výrobek. Vyrobeno z dýhované DTD (buk) v kombinaci s dýhovaným masivem. T 45 Lampa stojací, výška: cca 1500mm Typový výrobek: kovový stojan (odstín šedostříbrný) + látkové, nebo papírové stínítko (odstín zkalený bílý). 17

18 T 46 Okrasná zeleň v samozavlažovacím kontejneru Typový výrobek: terakotový, nebo kovový korpus (odstín přírodní / šedostříbrný) T 47 Paraván, rozměry: 2150x400x600 (šířka / hloubka / výška korpusu) Atypický truhlářský výrobek: korpus vyroben z laminované DTD (buk), osazen na rektifikovatelných kovových nožičkách v mm, doplněno zásypem z valounů a aranžovanými suchými bambusovými stonky kotvenými do podkladní desky. Viditelné hrany: ABS tl. 2mm. T 48 Klavír (alt. piano elektrofonické) Typový výrobek (odstín bílý). T 49 Stolička klavírní Typový výrobek (odstín bílý). 18

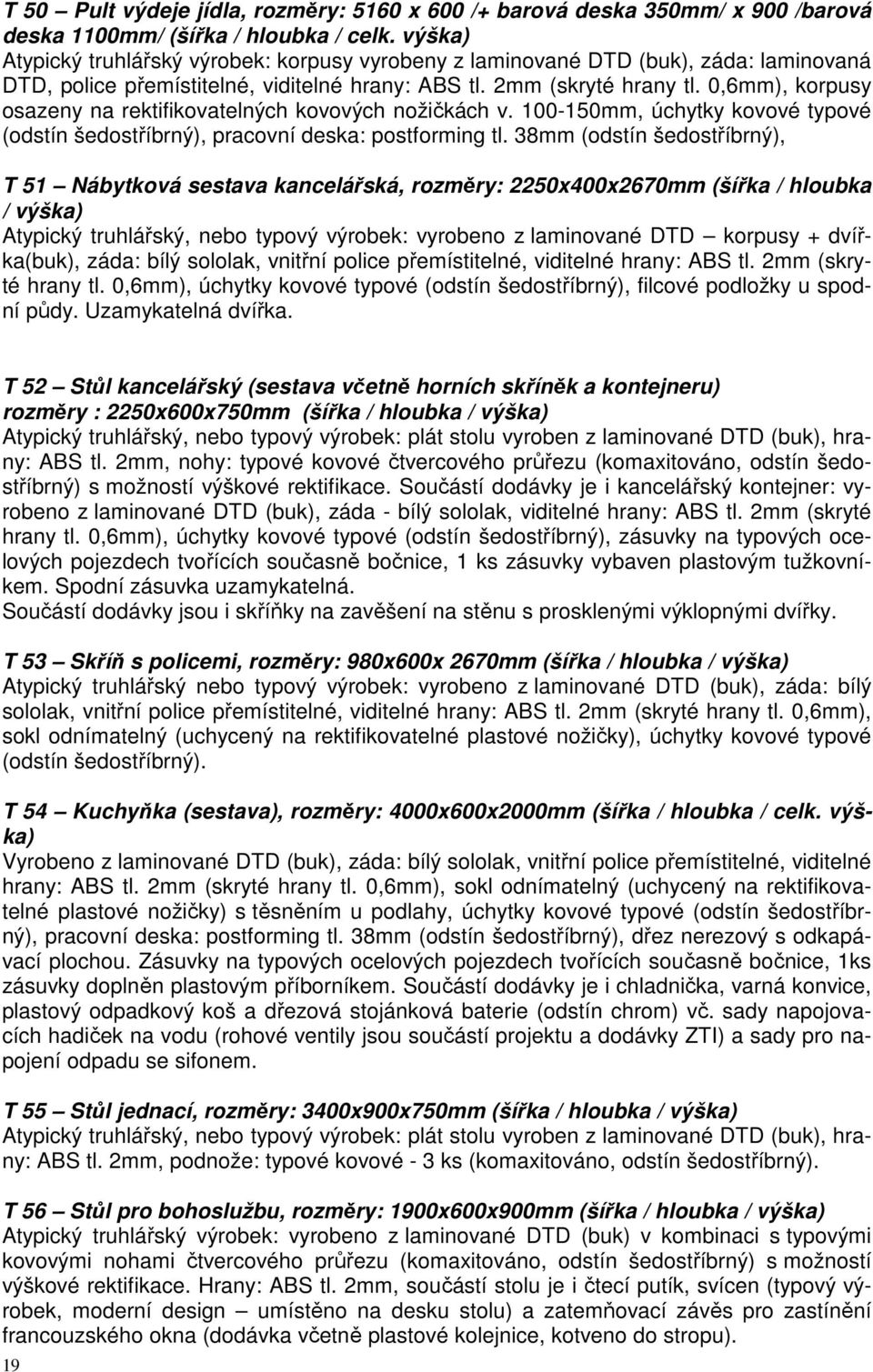

19 T 50 Pult výdeje jídla, rozměry: 5160 x 600 /+ barová deska 350mm/ x 900 /barová deska 1100mm/ (šířka / hloubka / celk. výška) Atypický truhlářský výrobek: korpusy vyrobeny z laminované DTD (buk), záda: laminovaná DTD, police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), korpusy osazeny na rektifikovatelných kovových nožičkách v mm, úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), T 51 Nábytková sestava kancelářská, rozměry: 2250x400x2670mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. Uzamykatelná dvířka. T 52 Stůl kancelářský (sestava včetně horních skříněk a kontejneru) rozměry : 2250x600x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. Součástí dodávky je i kancelářský kontejner: vyrobeno z laminované DTD (buk), záda - bílý sololak, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1 ks zásuvky vybaven plastovým tužkovníkem. Spodní zásuvka uzamykatelná. Součástí dodávky jsou i skříňky na zavěšení na stěnu s prosklenými výklopnými dvířky. T 53 Skříň s policemi, rozměry: 980x600x 2670mm (šířka / hloubka / výška) Atypický truhlářský nebo typový výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 54 Kuchyňka (sestava), rozměry: 4000x600x2000mm (šířka / hloubka / celk. výška) Vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky) s těsněním u podlahy, úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), dřez nerezový s odkapávací plochou. Zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1ks zásuvky doplněn plastovým příborníkem. Součástí dodávky je i chladnička, varná konvice, plastový odpadkový koš a dřezová stojánková baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 55 Stůl jednací, rozměry: 3400x900x750mm (šířka / hloubka / výška) ABS tl. 2mm, podnože: typové kovové - 3 ks (komaxitováno, odstín šedostříbrný). T 56 Stůl pro bohoslužbu, rozměry: 1900x600x900mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk) v kombinaci s typovými kovovými nohami čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. Hrany: ABS tl. 2mm, součástí stolu je i čtecí putík, svícen (typový výrobek, moderní design umístěno na desku stolu) a zatemňovací závěs pro zastínění francouzského okna (dodávka včetně plastové kolejnice, kotveno do stropu). 19

20 T 57 Skříň šatní (sestava, celková dl. 800mm, 2 ks skříněk) Rozměry jedné skříně: 400x600x1800mm (šířka / hloubka / výška) Typový výrobek: vyrobeno z ocelového plechu, nebo z lamina (odstín šedý, nebo lamino - buk), uzamykatelné. T 58 Skříň prosklená, rozměry: 700x400x 2000mm (šířka / hloubka / výška) Atypický truhlářský nebo typový výrobek: vyrobeno z laminované DTD (buk), na rektifikovatelných kovových nožičkách v mm, záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm),, úchytky kovové typové (odstín šedostříbrný). Dvířka prosklená (čiré sklo bezpečnostní) + hliníkový typový rámeček, uzamykatelné. T 59 Židle pracovní Typový výrobek: židle s plastovým omyvatelným sedákem, podnož ocelová, nebo plastová (odstín černý) na kolečkách, nebo pevná. T 60 Židle s područkami (dtto T 04) Typový výrobek: kostra kovová (alt. dřevěná) s područkami + čalouněný sedák a opěrák (umělá kůže - omyvatelné). T 61 Křeslo kadeřnické 20

21 Typový výrobek: otočné křeslo s područkami, výškově rektifikovatelné (ovládání nožním pedálem) T 62 Stůl pracovní s umyvadlem, rozměry: 1100x600x750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: plát stolu vyroben z postformingu tl. 38mm (buk), nohy: typové kovové (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. Vestavné umyvadlo, stojánková dřezová baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. Součástí stolu je zrcadlo tl. 4mm (rozměry: 800x1250) se zabudovaným osvětlením - zavěšené na stěnu (spodní líc 750mm nad podlahou). T 63 Kontejner, rozměry: 400x700x 750mm (šířka / hloubka / výška Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, tři zásuvky na typových ocelových pojezdech tvořících bočnice, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), kolečka typová ocelová (přední s brzdou), úchytky kovové typové (odstín šedostříbrný). Centrální uzamykání zásuvek. T 64 Sušák vlasů stojanový Typový výrobek. Napojeno na rozvody NN. T 65 Stojan na mytí vlasů Typový výrobek. Napojeno na přívod vody a odpad. 21

22 T 66 Nábytek do přípravny (sestava včetně spodních a horních skříněk, dřezu), vnější rozměry: 2000x1100x2100mm (šířka / hloubka / celk. výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky) s těsněním u podlahy, úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), dřez nerezový s odkapávací plochou. Zásuvky na typových ocelových pojezdech tvořících současně bočnice. Součástí dodávky je i plastový odpadkový koš a dřezová stojánková baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 67 Úklidový vozík Typový výrobek. T 68 Lavice u hlavního vstupu, rozměry: 1800x620x845 (šířka / hloubka / výška) Typový výrobek: ocelová konstrukce + sedák a opěrák z lamel z tropického dřeva (odstín oceli šedostříbrný, odstín dřeva přírodní tmavě hnědý). T 69 Odpadkový koš venkovní, rozměry: 390x940(průměr / výška) Typový výrobek: ocelová konstrukce v kombinaci s vyjímatelným košem s pozinkovaného plechu, uzamykatelné (odstín šedostříbrný). Včetně popelníku. 22

23 T 70 Stolek kruhový, rozměry: 600x750 (průměr / výška) Typový výrobek: hliníková konstrukce podnože + kruhový plát stolu (odstín šedostříbrný). T 71 Křesílko zahradní Typový výrobek: hliníková (nebo ocelová) židle s umělohmotným výpletem sedáku a opěráku, s područkami (odstín podnože šedostříbrný, odstín výpletu bude upřesněn dle aktuální nabídky na trhu). T 72 Slunečník Typový výrobek: kovová kostra + látkový potah (odstín bude upřesněn dle aktuální nabídky na trhu cca světlý béžový). T 73 Police na stěnu, rozměry: 1100x300x 20mm (šířka / hloubka / výška Typový výrobek: ocelové přemístitelné konzoly (8ks) + nosníky (2ks) dl. 1200mm - uchyceno do stěny. Police (4ks): vyrobeno z laminované DTD (buk), viditelné hrany: ABS tl. 2mm. 23

24 T 74 Police na stěnu, rozměry: 890x300x 20mm (šířka / hloubka / výška Typový výrobek: ocelové přemístitelné konzoly (8ks) + nosníky (2ks) dl. 1200mm - uchyceno do stěny. Police (4ks): vyrobeno z laminované DTD (buk), viditelné hrany: ABS tl. 2mm. (obr. viz T 73) T 75 Polokřeslo, rozměry: 720x775x920 (šířka / hloubka / výška), výška sedáku 430mm Typový výrobek: kostra dřevěná (buk) s područkami + čalouněný sedák a opěrák (umělá kůže). 24

25 T 76 Lavice odpočivná, rozměry: 1816x598x844 (šířka / hloubka / výška) Typový výrobek: ocelová konstrukce vč. sedáku a opěráku z kovové tyčoviny (odstín šedostříbrný). T 77 Regál ocelový, rozměry: 1000x300x1800mm (šířka / hloubka / výška) Typový výrobek: ocelová konstrukce (stojky) + plechové police, sešroubováno (odstín bílý). T 78 Kuchyňka (sestava), rozměry: 2185x600x2000mm (šířka / hloubka / celk. výška) Vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky) s těsněním u podlahy, úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), dřez nerezový s odkapávací plochou. Zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1ks zásuvky doplněn plastovým příborníkem. Součástí dodávky je i chladnička, varná konvice, plastový odpadkový koš a dřezová stojánková baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 79 Látkový závěs, rozměry: 4150 a 4800x2700mm (nařasená šířka / celk. výška) Látkové závěsy s řasící stuhou (jemný strukturní abstraktní vzor - odstín krémově bílý, alt. světlý šedý). Včetně typových kolejniček, jezdců a háčků, kotveno do stropu (= SDK podhledu). 25

26 Výpis prvků v 2. NP: T 01 Postel zdravotní (pojízdná), rozměry: 2065x1020x 400 (šířka / hloubka / výška ložné plochy bez matrace) Typový výrobek: podnož ocelová na kolečkách (komaxitováno, odstín šedostříbrný), čela postele a bočnice - laminovaná DTD (buk) + masiv (buk), viditelné hrany: ABS tl. 2mm. Rošt postele typový polohovatelný, matrace typová zdravotní. Součástí lůžka je i hrazda, držák berlí a přezůvek. T 02 Noční stolek zdravotní, rozměry: 520x450x735mm (šířka / hloubka / výška) Typový výrobek: oboustranný stolek s výklopnou jídelní deskou. Vyrobeno z laminované DTD (buk), záda (= zadní dvířka): DTD, vnitřní police přemístitelná, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvka (oboustranná!) na typových kovových pojezdech (korpus zásuvky z DTD), plastová kolečka s brzdou. T 03 Stůl jídelní čtvercový, rozměry: 800x800x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 04 Židle s područkami Typový výrobek: kostra kovová (alt. dřevěná) s područkami + čalouněný sedák a opěrák (umělá kůže - omyvatelné). Stohovatelné. Výška područek: max. 700mm. 26

27 T 05 Křeslo s područkami, rozměry: 550x450x500mm (šířka sedáku / hloubka sedáku / výška sedáku), celková výška 800mm Typový výrobek: kostra dřevěná (buk) s područkami + čalouněný sedák a opěrák (umělá kůže - omyvatelné). Polohovatelný opěrák. Odstín potahu bude upřesněn při realizaci. T 06 Šatní skříň (sestava), rozměry: 1600x600x 2270mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, věšáková tyč chrom, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 07 Nábytková sestava, rozměry: 2650x450x 750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. T 08 LED TV Typový výrobek: LED televizor (úhlopříčka mm). T 09 Nábytková sestava, rozměry: 2350x450x 750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. T 10 Skříň s policemi (sestava), rozměry: 5340x600x 2620mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). 27

28 T 11 Stůl sesterny (sestava včetně kontejneru), rozměry: 4050x700x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. Součástí dodávky je i kancelářský kontejner: vyrobeno z laminované DTD (buk), záda - bílý sololak, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1 ks zásuvky vybaven plastovým tužkovníkem. Spodní zásuvka uzamykatelná. T 12 Nábytková sestava (sestava včetně spodních a horních skříněk, chladničky a dřezu) vnější rozměry : 3950x600x2000mm (šířka / hloubka / celková výška) Atypický truhlářský výrobek: plát stolu, korpusy a dvířka spodních a horních skříněk vyrobeny z laminované DTD (buk). Součástí dodávky jsou i skříňky na zavěšení na stěnu s plnými výklopnými dvířky. Součástí dodávky je i vestavná chladnička š. 600mm, dvojdřez s odkapávací plochou, výsuvný odpadkový koš s možností třídění odpadu, vestavné umyvadlo, dřezová a stojánková umyvadlová baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 13 Skříňová sestava, rozměry: 1800x600x2000mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: DTD, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. Uzamykatelná dvířka. ½ skříňové sestavy vystrojena jako lékárenská skříň. 28 vybavení lékárenské skříně (otevřená dvířka)

29 T 14 Židle kancelářská Typový výrobek: židle s čalouněným látkovým sedákem a opěrákem, plastovými područkami, na kolečkách (odstín podnože černý, odstín látky bude upřesněn dle aktuální nabídky na trhu). T 15 Židle kancelářská Typový výrobek: židle s čalouněným látkovým sedákem a opěrákem, plastovými područkami, na ocelové podnoži (odstín podnože černý, odstín látky bude upřesněn dle aktuální nabídky na trhu). T 16 Stůl jednací, rozměry: 1600x800x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 17 Nábytková sestava, rozměry: 3600x500x 450mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), na kovových nožičkách (odstín šedostříbrný). T 18 LED TV: Typový výrobek: LED televizor (úhlopříčka 1200 mm) s konzolou pro zavěšení na stěnu. T 19 Polokřeslo, rozměry: 720x775x920 (šířka / hloubka / výška), výška sedáku 430mm Typový výrobek: kostra dřevěná (buk) s područkami + čalouněný sedák a opěrák (umělá kůže). 29

30 T 20 Sofa, rozměry: 2000x775x920 (šířka / hloubka / výška), výška sedáku 430mm Typový výrobek: kostra dřevěná (buk) s područkami + čalouněný sedák a opěrák (umělá kůže). T 21 Stolek konferenční, rozměry: 550x550x450mm (šířka / hloubka / výška) - vybaveno jen 2.NP Typový výrobek. Vyrobeno z dýhované DTD (buk) v kombinaci s dýhovaným masivem. T 22 Okrasná zeleň v samozavlažovacím kontejneru Typový výrobek: terakotový, nebo kovový korpus (odstín přírodní / šedostříbrný) 30

31 T 23 Paraván, rozměry: 3600x400x600 (šířka / hloubka / výška korpusu) Atypický truhlářský výrobek: korpus vyroben z laminované DTD (buk), osazen na rektifikovatelných kovových nožičkách v mm, doplněno zásypem z valounů a aranžovanými suchými bambusovými stonky kotvenými do podkladní desky. Viditelné hrany: ABS tl. 2mm. T 24 Židle s područkami Typový výrobek: židle s čalouněným sedákem a opěrákem a plastovými područkami (odstín podnože černý, odstín umělé kůže bude upřesněn dle aktuální nabídky na trhu). T 25 Stůl jídelní obdélníkový, rozměry: 2100x900x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 26 Stůl jídelní obdélníkový, rozměry: 1450x800x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 27 Lampa stojací, výška: cca 1500mm Typový výrobek: kovový stojan (odstín šedostříbrný) + látkové, nebo papírové stínítko (odstín zkalený bílý). T 28 Odpadkový koš kyvný Typový výrobek: odpadkový koš kovový (nerez), objem 20-30L. 31

32 T 29 Myčka podložních mís, rozměry: 450x580x1250mm (šířka / hloubka / výška) Typový výrobek: /9+2/ Devět fixních a dvě rotující trysky k dosažení nejvyšších požadavků čištění. PSD systém zajišťuje úplnou termální dezinfekci celého potrubního systému a trysek v každém cyklu. Bezpečná a rychlá termální dezinfekce nádob parou přiváděnou do komory. Sušení a zchlazení horkých toaletních nádob vestavěným ventilátorem s Hepa filtrací vzduchu (H13) odstraňující možnou bakteriální kontaminaci (eliminující riziko přenosu infekce v souladu s EN ISO ). Komora vyrobena z vysokoodolného plastu.hladká hygienická komora bez záhybů nebo kapes k minimalizaci rizika usazenin a bakterií. Nerezový rám v přední a horní části kryt plastem modré barvy kvůli snadné údržbě. Dva programy: jeden pro močové lahve a jeden pro podložní mísy nebo toaletní nádoby. Spotřeba vody při ekonomickém provozu 12l/cyklus. Připojení vody: Studená voda: Ř 1/2" (15 mm), tlak kpa, průtok min. 0.3 l/sekunda Horká voda: Ř 1/2" (15 mm), tlak kpa, průtok min. 0.3 l/sekunda. T 30 Nábytková sestava, rozměry: 1600x600x2000mm (šířka / hloubka / celk. výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), rektifikovatelné kovové nožičky (bez soklu), úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), jednodřez nerezový s odkapávací plochou, vestavné umyvadlo. Součástí dodávky je i typový kovový regál (rozměry: 750 x 400 x1800mm), výsuvný plastový odpadkový koš, dřezová stojánková baterie, stojánková umyvadlová baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 31 Odpadkový koš kancelářský Typový výrobek: odpadkový koš kovový (nerez), objem 20L. T 32 Křesílko zahradní Typový výrobek: hliníková (nebo ocelová) židle s umělohmotným výpletem sedáku a opěráku, s područkami (odstín podnože šedostříbrný, odstín výpletu bude upřesněn dle aktuální nabídky na trhu). T 33 Stolek kruhový, rozměry: x750 (průměr / výška Typový výrobek: hliníková konstrukce podnože + kruhový plát stolu (odstín šedostříbrný). 32

33 T 34 Křesílko Typový výrobek: hliníková (nebo ocelová) židle s drátěným výpletem sedáku a opěráku, s područkami (odstín bude upřesněn dle aktuální nabídky na trhu). T 35 Stůl čtvercový, rozměry: 900x900x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 36 Nábytková sestava, rozměry: 2130x600x2000 (šířka / hloubka / celk. výška) Vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky) s těsněním u podlahy, úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), dřez nerezový s odkapávací plochou. Zásuvky na typových ocelových pojezdech tvořících současně bočnice. Součástí dodávky je i plastový odpadkový koš, dřezová stojánková baterie (odstín chrom) a sada hadiček pro napojení vody (rohové ventily jsou součástí projektu a dodávky ZTI) a sada pro napojení odpadu se sifonem. T 37 Skříň s policemi, rozměry: 700x600x2000mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 38 Nábytková sestava, rozměry: 4400x450x 750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. T 39 Šatní skříň (sestava), rozměry: 4100x600x 2270mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, věšáková tyč chrom, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 40 Skříň šatní (sestava, celková dl. 3600mm, 12 ks skříněk) Rozměry jedné dvojskříně: 600x600x1800mm (šířka / hloubka / výška) Typový výrobek: vyrobeno z ocelového plechu, nebo z lamina (odstín šedý, nebo lamino - buk), uzamykatelné. 33

34 T 41 Lavice, rozměry: 1600x450x450mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD (odstín buk), případně ocelová podnož (odstín šedostříbrný) sedák a opěrák z laminované DTD (odstín buk). T 42 Nábytková sestava (sestava včetně spodních a horních skříněk, chladničky, dřezu a vest. umyvadla) rozměry: 2300x600x2100mm (šířka / hloubka / celková výška) Atypický truhlářský výrobek: plát stolu, korpusy a dvířka spodních a horních skříněk vyrobeny z laminované DTD (buk). Součástí dodávky jsou i skříňky na zavěšení na stěnu s plnými výklopnými dvířky. Součástí dodávky je i chladnička š. 550mm, dvojdřez s odkapávací plochou, výsuvný odpadkový koš s možností třídění odpadu, vestavné umyvadlo, dřezová a stojánková umyvadlová baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 43 Stůl kancelářský (sestava včetně horních skř., spodních skříněk s kartotékou a kontejneru) vnější rozměry : 1800x2100x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. Součástí dodávky je i kancelářský kontejner: vyrobeno z laminované DTD (buk), záda - bílý sololak, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1 ks zásuvky vybaven plastovým tužkovníkem. Spodní zásuvka uzamykatelná. 34

35 Součástí dodávky jsou i spodní skříňky vybavené kartotéčními zásuvkami A4 (uzamykatelné) a prosklená uzamykatelná horní skříňka s policemi položená na plát stolu (uzamykatelná). T 44 Stůl kancelářský (sestava včetně horních skříněk a kontejneru) rozměry : 1400x800x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. Součástí dodávky je i kancelářský kontejner: vyrobeno z laminované DTD (buk), záda - bílý sololak, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1 ks zásuvky vybaven plastovým tužkovníkem. Spodní zásuvka uzamykatelná. Součástí dodávky jsou i skříňky na zavěšení na stěnu s prosklenými výklopnými dvířky. T 45 Lehátko vyšetřovací, rozměry: 2000x700x600mm (šířka / hloubka / výška) Typový výrobek: kostra kovová (odstín šedostříbrný, nebo bílý) + čalouněná lehací plocha (omyvatelná koženka odstín bílý), výška lehací plochy 600mm. T 46 Stolek vyšetřovací, rozměry: 800x600x750mm (šířka / hloubka / výška) Typový výrobek: kovová kostra na kolečkách (odstín šedostříbrný) + plechové, nebo skleněné police. T 47 Osobní váha lékařská s výškoměrem Typový výrobek, se stupnicí na měření výšky osob. T 48 Lampa zdravotnická Typový výrobek: kovový stojan (odstín šedostříbrný, nebo bílý), na kolečkách. T 49 Plenta převlékací Typový výrobek: ocelový trubkový rám kotvený do stěn + bílá látková plenta (omyvatelná). 35

36 T 50 Optotyp Typový výrobek, napojeno na rozvody NN. T 51 Židle kancelářská Typový výrobek: židle s čalouněným látkovým sedákem a opěrákem, plastovými područkami, na ocelové podnoži (odstín podnože černý, odstín látky bude upřesněn dle aktuální nabídky na trhu). T 52 Stůl pro ergoterapii, rozměry: 1200x700x735mm (šířka / hloubka / výška) Typový výrobek: židle s čalouněným látkovým sedákem a opěrákem, plastovými područkami, na ocelové podnoži (odstín podnože černý, odstín látky bude upřesněn dle aktuální nabídky na trhu). 36

37 T 53 Nábytková sestava (sestava včetně spodních a horních skříněk, dřezu a vest. umyvadla) rozměry: 1900x600x2100mm (šířka / hloubka / celková výška) Atypický truhlářský výrobek: plát stolu, korpusy a dvířka spodních a horních skříněk vyrobeny z laminované DTD (buk). Součástí dodávky jsou i skříňky na zavěšení na stěnu s plnými výklopnými dvířky. Součástí dodávky je dřez s odkapávací plochou, výsuvný odpadkový koš s možností třídění odpadu, vestavné umyvadlo, dřezová a stojánková umyvadlová baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 54 Rehabilitační lůžko, rozměry: cca 2100x1000x750mm (šířka / hloubka / výška) Typový výrobek. T 55 Vana sedací, rozměry: cca 1800x900x800mm (šířka / hloubka / výška) Typový výrobek. T 56 Skříň s policemi, rozměry: 800x400x 2100mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 57 Vodoléčba (horní končetiny), rozměry: cca 1200x1000x800mm (šířka / hloubka / výška) Typový výrobek. 37

38 T 58 Stolek vyšetřovací, rozměry: 600x500x750mm (šířka / hloubka / výška) Typový výrobek: kovová kostra na kolečkách (odstín šedostříbrný) + plechové, nebo skleněné police. T 59 Infrazářič lékařský Typový výrobek. T 60 Vodoléčba (dolní končetiny), rozměry: cca 1200x1000x800mm (šířka / hloubka / výška) Typový výrobek. 38

39 T 61 Ortoped Typový výrobek. T 62 Eliptický trenažér (Orbitrack) Typový výrobek. T 63 Veslovací trenažér Typový výrobek. T 64 Běžecký trenažér Typový výrobek. T 65 Posilovací lavice Typový výrobek. T 66 Stojan na činky Typový výrobek. T 67 Žíněnka), rozměry: cca 2000x0000x70mm (šířka / hloubka / výška) Typový výrobek. T 68 Úklidový vozík Typový výrobek. T 69 Regál ocelový, rozměry: 800x400x1800mm (šířka / hloubka / výška) Typový výrobek: ocelová konstrukce (stojky) + plechové police, sešroubováno (odstín bílý). T 70 Skříň s policemi, rozměry: 850x400x 2720mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). 39

40 T 71 Manipulační zařízení pro TP (mobilní zvedák) Typový výrobek T 72 Rehabilitační pomůcky Typové výrobky: motomed mobilní, ultrazvuk, magnetoterapie, lymfodrenáž. Motomed Ultrazvuk Magnetoterapie Lymfodrenáž T 73 Cvičební pomůcky Typové výrobky: gymnastické míče (průměr 550, 650, 750mm), gymnastické obruče (průměr 800mm), pěnové cvičební válce T 74 Skříň s policemi, rozměry: 1000x400x 2000mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), na kovových nožičkách v mm, úchytky kovové typové (odstín šedostříbrný). 40

41 Výpis prvků ve 3. NP: T 01 Postel zdravotní (pojízdná), rozměry: 2065x1020x400 (šířka / hloubka / výška ložné plochy bez matrace) Typový výrobek: podnož ocelová na kolečkách (komaxitováno, odstín šedostříbrný), čela postele a bočnice - laminovaná DTD (buk) + masiv (buk), viditelné hrany: ABS tl. 2mm. Rošt postele typový polohovatelný, matrace typová zdravotní. Součástí lůžka je i hrazda, držák berlí a přezůvek. T 02 Noční stolek zdravotní, rozměry: 520x450x735mm (šířka / hloubka / výška) Typový výrobek: oboustranný stolek s výklopnou jídelní deskou. Vyrobeno z laminované DTD (buk), záda (= zadní dvířka): DTD, vnitřní police přemístitelná, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvka (oboustranná!) na typových kovových pojezdech (korpus zásuvky z DTD), plastová kolečka s brzdou. T 03 Stůl jídelní čtvercový, rozměry: 800x800x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 04 Židle s područkami Typový výrobek: kostra kovová (alt. dřevěná) s područkami + čalouněný sedák a opěrák (umělá kůže - omyvatelné). Stohovatelné. Výška područek: max. 700mm. 41

42 T 05 Křeslo s područkami, rozměry: 550x450x500mm (šířka sedáku / hloubka sedáku / výška sedáku), celková výška 800mm Typový výrobek: kostra dřevěná (buk) s područkami + čalouněný sedák a opěrák (umělá kůže - omyvatelné). Polohovatelný opěrák. Odstín potahu bude upřesněn při realizaci. T 06 Šatní skříň (sestava), rozměry: 1600x600x 2270mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, věšáková tyč chrom, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 07 Nábytková sestava, rozměry: 2650x450x 750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. T 08 LED TV Typový výrobek: LED televizor (úhlopříčka mm). T 09 Nábytková sestava, rozměry: 2350x450x 750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. T 10 Skříň s policemi (sestava), rozměry: 5400x600x 2620mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). 42

43 T 11 Stůl sesterny (sestava včetně kontejneru), rozměry: 4085x700x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. Součástí dodávky je i kancelářský kontejner: vyrobeno z laminované DTD (buk), záda - bílý sololak, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1 ks zásuvky vybaven plastovým tužkovníkem. Spodní zásuvka uzamykatelná. T 12 Nábytková sestava (sestava včetně spodních a horních skříněk, chladničky a dřezu) vnější rozměry plátu stolu : 3950x600x2000mm (šířka / hloubka / celková výška) Atypický truhlářský výrobek: plát stolu, korpusy a dvířka spodních a horních skříněk vyrobeny z laminované DTD (buk). Součástí dodávky jsou i skříňky na zavěšení na stěnu s plnými výklopnými dvířky. Součástí dodávky je i chladnička š. 550mm, dvojdřez s odkapávací plochou, výsuvný odpadkový koš s možností třídění odpadu, vestavné umyvadlo, dřezová a stojánková umyvadlová baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 13 Skříňová sestava, rozměry: 1800x600x2000mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: DTD, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. Uzamykatelná dvířka. ½ skříňové sestavy vystrojena jako lékárenská skříň. 43 vybavení lékárenské skříně (otevřená dvířka)

44 T 14 Židle kancelářská Typový výrobek: židle s čalouněným látkovým sedákem a opěrákem, plastovými područkami, na kolečkách (odstín podnože černý, odstín látky bude upřesněn dle aktuální nabídky na trhu). T 15 Židle kancelářská Typový výrobek: židle s čalouněným látkovým sedákem a opěrákem, plastovými područkami, na ocelové podnoži (odstín podnože černý, odstín látky bude upřesněn dle aktuální nabídky na trhu). T 16 Stůl jednací, rozměry: 1600x800x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 17 Nábytková sestava, rozměry: 3600x600x 450mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), na kovových nožičkách (odstín šedostříbrný). T 18 LED TV Typový výrobek: LED televizor (úhlopříčka 1200 mm) s konzolou pro zavěšení na stěnu. T 19 Polokřeslo, rozměry: 720x775x920 (šířka / hloubka / výška), výška sedáku 430mm Typový výrobek: kostra dřevěná (buk) s područkami + čalouněný sedák a opěrák (umělá kůže). 44

47 T 29 Myčka podložních mís, rozměry: 450x580x1250mm (šířka / hloubka / výška) Typový výrobek: /9+2/ Devět fixních a dvě rotující trysky k dosažení nejvyšších požadavků čištění. PSD systém zajišťuje úplnou termální dezinfekci celého potrubního systému a trysek v každém cyklu. Bezpečná a rychlá termální dezinfekce nádob parou přiváděnou do komory. Sušení a zchlazení horkých toaletních nádob vestavěným ventilátorem s Hepa filtrací vzduchu (H13) odstraňující možnou bakteriální kontaminaci (eliminující riziko přenosu infekce v souladu s EN ISO ). Komora vyrobena z vysokoodolného plastu.hladká hygienická komora bez záhybů nebo kapes k minimalizaci rizika usazenin a bakterií. Nerezový rám v přední a horní části kryt plastem modré barvy kvůli snadné údržbě. Dva programy: jeden pro močové lahve a jeden pro podložní mísy nebo toaletní nádoby. Spotřeba vody při ekonomickém provozu 12l/cyklus. Připojení vody: Studená voda: Ř 1/2" (15 mm), tlak kpa, průtok min. 0.3 l/sekunda Horká voda: Ř 1/2" (15 mm), tlak kpa, průtok min. 0.3 l/sekunda. T 30 Nábytková sestava, rozměry: 1600x600x2000mm (šířka / hloubka / celk. výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), rektifikovatelné kovové nožičky (bez soklu), úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), jednodřez nerezový s odkapávací plochou, vestavné umyvadlo. Součástí dodávky je i typový kovový regál (rozměry: 750 x 400 x1800mm), výsuvný plastový odpadkový koš, dřezová stojánková baterie, stojánková umyvadlová baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 31 Odpadkový koš kancelářský Typový výrobek: odpadkový koš kovový (nerez), objem 20L. T 32 Křesílko zahradní Typový výrobek: hliníková (nebo ocelová) židle s umělohmotným výpletem sedáku a opěráku, s područkami (odstín podnože šedostříbrný, odstín výpletu bude upřesněn dle aktuální nabídky na trhu). T 33 Stolek kruhový, rozměry: x750 (průměr / výška) Typový výrobek: hliníková konstrukce podnože + kruhový plát stolu (odstín šedostříbrný). 47

48 T 34 Křesílko Typový výrobek: hliníková (nebo ocelová) židle s drátěným výpletem sedáku a opěráku, s područkami (odstín bude upřesněn dle aktuální nabídky na trhu). T 35 Stůl čtvercový, rozměry: 900x900x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 36 Nábytková sestava, rozměry: 2000x600x2000 (šířka / hloubka / celk. výška) Vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky) s těsněním u podlahy, úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), dřez nerezový s odkapávací plochou. Zásuvky na typových ocelových pojezdech tvořících současně bočnice. Součástí dodávky je i plastový odpadkový koš, dřezová stojánková baterie (odstín chrom) a sada hadiček pro napojení vody (rohové ventily jsou součástí projektu a dodávky ZTI) a sada pro napojení odpadu se sifonem. T 37 Skříň s policemi, rozměry: 700x600x2000mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 38 Nábytková sestava, rozměry: 1250x450x 750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. T 39 Úklidový vozík Typový výrobek. 48

49 T 40 Regál ocelový, rozměry: 800x400x1800mm (šířka / hloubka / výška) Typový výrobek: ocelová konstrukce (stojky) + plechové police, sešroubováno (odstín bílý). T 41 Manipulační zařízení pro TP (mobilní zvedák) Typový výrobek T 42 Sprchovací vozík Typový výrobek. T 43 Sprchovací lůžko Typový výrobek. T 44 Skříň s policemi, rozměry: 1000x400x 2000mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), na kovových nožičkách v mm, úchytky kovové typové (odstín šedostříbrný). 49

50 Výpis prvků ve 4. NP: T 01 Postel zdravotní (pojízdná), rozměry: 2065x1020x 400 (šířka / hloubka / výška ložné plochy bez matrace) Typový výrobek: podnož ocelová na kolečkách (komaxitováno, odstín šedostříbrný), čela postele a bočnice - laminovaná DTD (buk) + masiv (buk), viditelné hrany: ABS tl. 2mm. Rošt postele typový polohovatelný, matrace typová zdravotní. Součástí lůžka je i hrazda, držák berlí a přezůvek. T 02 Noční stolek zdravotní, rozměry: 520x450x735mm (šířka / hloubka / výška) Typový výrobek: oboustranný stolek s výklopnou jídelní deskou. Vyrobeno z laminované DTD (buk), záda (= zadní dvířka): DTD, vnitřní police přemístitelná, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvka (oboustranná!) na typových kovových pojezdech (korpus zásuvky z DTD), plastová kolečka s brzdou. T 03 Stůl jídelní čtvercový, rozměry: 800x800x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 04 Židle s područkami Typový výrobek: kostra kovová (alt. dřevěná) s područkami + čalouněný sedák a opěrák (umělá kůže - omyvatelné). Stohovatelné. Výška područek: max. 700mm. 50

51 T 05 Křeslo s područkami, rozměry: 550x450x500mm (šířka sedáku / hloubka sedáku / výška sedáku), celková výška 800mm Typový výrobek: kostra dřevěná (buk) s područkami + čalouněný sedák a opěrák (umělá kůže - omyvatelné). Polohovatelný opěrák. Odstín potahu bude upřesněn při realizaci. T 06 Šatní skříň (sestava), rozměry: 1600x600x 3100mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, věšáková tyč chrom, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 07 Nábytková sestava, rozměry: 2650x450x 750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. T 08 LED TV Typový výrobek: LED televizor (úhlopříčka mm). T 09 Nábytková sestava, rozměry: 2350x450x 750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. T 10 Skříň s policemi (sestava), rozměry: 5400x600x2620mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). 51

52 T 11 Stůl sesterny (sestava včetně kontejneru), rozměry: 4085x700x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. Součástí dodávky je i kancelářský kontejner: vyrobeno z laminované DTD (buk), záda - bílý sololak, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), zásuvky na typových ocelových pojezdech tvořících současně bočnice, 1 ks zásuvky vybaven plastovým tužkovníkem. Spodní zásuvka uzamykatelná. T 12 Nábytková sestava (sestava včetně spodních a horních skříněk, chladničky a dřezu) vnější rozměry plátu stolu : 3950x600x2100mm (šířka / hloubka / celková výška) Atypický truhlářský výrobek: plát stolu, korpusy a dvířka spodních a horních skříněk vyrobeny z laminované DTD (buk). Součástí dodávky jsou i skříňky na zavěšení na stěnu s plnými výklopnými dvířky. Součástí dodávky je i chladnička š. 550mm, dvojdřez s odkapávací plochou, výsuvný odpadkový koš s možností třídění odpadu, vestavné umyvadlo, dřezová a stojánková umyvadlová baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 13 Skříňová sestava, rozměry: 2400x600x2100mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: DTD, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. Uzamykatelná dvířka. ½ skříňové sestavy vystrojena jako lékárenská skříň. 52 vybavení lékárenské skříně (otevřená dvířka)

53 T 14 Židle kancelářská Typový výrobek: židle s čalouněným látkovým sedákem a opěrákem, plastovými područkami, na kolečkách (odstín podnože černý, odstín látky bude upřesněn dle aktuální nabídky na trhu). T 15 Židle kancelářská Typový výrobek: židle s čalouněným látkovým sedákem a opěrákem, plastovými područkami, na ocelové podnoži (odstín podnože černý, odstín látky bude upřesněn dle aktuální nabídky na trhu). T 16 Stůl jednací, rozměry: 1600x800x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové čtvercového průřezu (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 17 Nábytková sestava, rozměry: 3600x600x 450mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), na kovových nožičkách (odstín šedostříbrný). T 18 LED TV: Typový výrobek: LED televizor (úhlopříčka 1200 mm) s konzolou pro zavěšení na stěnu. T 19 Polokřeslo, rozměry: 720x775x920 (šířka / hloubka / výška), výška sedáku 430mm Typový výrobek: kostra dřevěná (buk) s područkami + čalouněný sedák a opěrák (umělá kůže). 53

56 T 29 Myčka podložních mís, rozměry: 450x580x1250mm (šířka / hloubka / výška) Typový výrobek: /9+2/ Devět fixních a dvě rotující trysky k dosažení nejvyšších požadavků čištění. PSD systém zajišťuje úplnou termální dezinfekci celého potrubního systému a trysek v každém cyklu. Bezpečná a rychlá termální dezinfekce nádob parou přiváděnou do komory. Sušení a zchlazení horkých toaletních nádob vestavěným ventilátorem s Hepa filtrací vzduchu (H13) odstraňující možnou bakteriální kontaminaci (eliminující riziko přenosu infekce v souladu s EN ISO ). Komora vyrobena z vysokoodolného plastu.hladká hygienická komora bez záhybů nebo kapes k minimalizaci rizika usazenin a bakterií. Nerezový rám v přední a horní části kryt plastem modré barvy kvůli snadné údržbě. Dva programy: jeden pro močové lahve a jeden pro podložní mísy nebo toaletní nádoby. Spotřeba vody při ekonomickém provozu 12l/cyklus. Připojení vody: Studená voda: Ř 1/2" (15 mm), tlak kpa, průtok min. 0.3 l/sekunda Horká voda: Ř 1/2" (15 mm), tlak kpa, průtok min. 0.3 l/sekunda. T 30 Nábytková sestava, rozměry: 1600x600x2100mm (šířka / hloubka / celk. výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), rektifikovatelné kovové nožičky (bez soklu), úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), jednodřez nerezový s odkapávací plochou, vestavné umyvadlo. Součástí dodávky je i typový kovový regál (rozměry: 750 x 400 x1800mm), výsuvný plastový odpadkový koš, dřezová stojánková baterie, stojánková umyvadlová baterie (odstín chrom) vč. sady napojovacích hadiček na vodu (rohové ventily jsou součástí projektu a dodávky ZTI) a sady pro napojení odpadu se sifonem. T 31 Odpadkový koš kancelářský Typový výrobek: odpadkový koš kovový (nerez), objem 20L. T 32 Křesílko zahradní Typový výrobek: hliníková (nebo ocelová) židle s umělohmotným výpletem sedáku a opěráku, s područkami (odstín podnože šedostříbrný, odstín výpletu bude upřesněn dle aktuální nabídky na trhu). T 33 Stolek kruhový, rozměry: x750 (průměr / výška) Typový výrobek: hliníková konstrukce podnože + kruhový plát stolu (odstín šedostříbrný). 56

57 T 34 Křesílko Typový výrobek: hliníková (nebo ocelová) židle s drátěným výpletem sedáku a opěráku, s područkami (odstín bude upřesněn dle aktuální nabídky na trhu). T 35 Stůl čtvercový, rozměry: 900x900x750mm (šířka / hloubka / výška) ABS tl. 2mm, nohy: typové kovové (komaxitováno, odstín šedostříbrný) s možností výškové rektifikace. T 36 Nábytková sestava, rozměry: 2130x600x2100 (šířka / hloubka / celk. výška) Vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky) s těsněním u podlahy, úchytky kovové typové (odstín šedostříbrný), pracovní deska: postforming tl. 38mm (odstín šedostříbrný), dřez nerezový s odkapávací plochou. Zásuvky na typových ocelových pojezdech tvořících současně bočnice. Součástí dodávky je i plastový odpadkový koš, dřezová stojánková baterie (odstín chrom) a sada hadiček pro napojení vody (rohové ventily jsou součástí projektu a dodávky ZTI) a sada pro napojení odpadu se sifonem. T 37 Skříň s policemi, rozměry: 700x600x2000mm (šířka / hloubka / výška) Atypický truhlářský výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), sokl odnímatelný (uchycený na rektifikovatelné plastové nožičky), úchytky kovové typové (odstín šedostříbrný). T 38 Nábytková sestava, rozměry: 1250x450x 750mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD korpusy + dvířka(buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), úchytky kovové typové (odstín šedostříbrný), filcové podložky u spodní půdy. T 39 Úklidový vozík Typový výrobek. 57

58 T 40 Regál ocelový, rozměry: 800x400x1800mm (šířka / hloubka / výška) Typový výrobek: ocelová konstrukce (stojky) + plechové police, sešroubováno (odstín bílý). T 41 Manipulační zařízení pro TP (mobilní zvedák) Typový výrobek T 42 Skříň s policemi, rozměry: 1000x400x 2000mm (šířka / hloubka / výška) Atypický truhlářský, nebo typový výrobek: vyrobeno z laminované DTD (buk), záda: bílý sololak, vnitřní police přemístitelné, viditelné hrany: ABS tl. 2mm (skryté hrany tl. 0,6mm), na kovových nožičkách v mm, úchytky kovové typové (odstín šedostříbrný). 58

59 d) Technické řešení stavby popis jednotlivých prvků koupelnového vybavení Seznam koupelnového vybavení pro hygienické buňky u ubytovacích pokojů a sociální zařízení (WC personálu, WC pro TP, WC návštěvníků): K 01 Zásobník mýdla K 02 Zásobník toaletního papíru K 03 Zásobník papírových ručníků K 04 Sklopné sprchovací sedátko K 05 Odpadkový koš na papírové ručníky K 06 Zrcadlo K 07 Zrcadlo sklopné K 08 Polička na toaletní potřeby K 09 Wc štětka K 10 Madlo pro TP sklopné (u WC) K 11 Madlo pro TP pevné (u WC) K 12 Madlo pro TP vodorovné (u sprchy) K 13 Madlo pro TP svislé (u sprchy) K 14 Háček na stěnu K 15 Odpadkový koš na hygienické potř. K 16 Sprchový závěs včetně tyče (vždy u umyvadla a sprchy) (vždy u WC) (vždy u umyvadla) (vždy u sprchy) (vždy u umyvadla) (koupelny u pokojů) (WC pro TP, umývárny) (pouze u koupelen u pokojů) (vždy u WC) (vždy u WC určeného pro TP) (vždy u WC určeného pro TP) (vždy u sprchy koupelny a umýv) (vždy u sprchy koupelny a umýv.) (vždy na WC a ve sprše) (vždy na WC pro ženy) (koupelny u pokojů, umývárny) Typové výrobky (chromové a plastové odpadkové koše), sedací plocha u sprchovacího sedátka plastová, sklopné zrcadlo (610x450mm) uvažováno u umyvadel pro TP, pevné zrcadlo uvažováno u umyvadel pro návštěvníky a personál (lepeno na keramický obklad, rozměry: 600 x 900 /š. x v./), madla ocelová (komaxitováno, odstín šedý), háčky typové kovové (odstín šedostříbrný). Rozmístění jednotlivých prvků - viz půdorys v M 1:100 a pohledy v M 1:20. e) Technické řešení stavby soubor vybavení informačního systému Informační systém je uvažován typový (označení a popisy místností) v kombinaci s hlavními informačními tabulemi umístěnými ve schodišťových halách 1.PP 4.NP. Rozměr hlavní tabule informačního systému je 900 x 1400mm, popisy u místností jsou řešeny hliníkovými, nebo plastovými rámečky rozměrů 100 x 100mm s vyjímatelnými papírovými popiskami (možno operativně vytisknout na běžné barevné kancelářské tiskárně). f) Technické řešení stavby vybavení okrasnou zelení Celkové vybavení interiérů je doplněno mobilní okrasnou zelení umístěnou v typových květináčích s jednotným designem. Druhové spektrum okrasné zeleně bude zvoleno s ohledem na minimální nároky na údržbu a zálivku, umístění zeleně je navrženo ve spojovacím krčku ve 1.NP 4.NP (viz výpis prvků v jednotlivých podlažích). g) Technické řešení stavby soubor vybavení grafických listů Celkové vybavení interiérů je doplněno reprodukcemi grafických listů umístěnými na chodbách v 1.NP 4.NP. Grafické reprodukce jsou zasazeny v hliníkových kliprámech rozměrů 700 x 1000mm (zavěšeno na stěny, cca 8ks na jedno podlaží) h) Celkové barevné ladění interiéru a mobiliáře 59

60 Doporučená kombinace laminovaných DTD nábytku: Buk Metal Platina, Titan Materiálové řešení obkladů a dlažeb (koupelny, umývárny, Wc pro TP), doporučené barevné kombinace Podlaha: Protiskluzné zátěžové PVC (dle standardu Altro, série Aquarius, odstín Walrus, alt. Tern - pastelový šedý). Sokl s náběhem (R 30-40mm), výška 100mm + přechodová plastová lišta (PVC / ker. obklad) Stěny: keramické obklady glazované matné, rozměr 400x 200mm, odstín bílý. Stěna proti umyvadlu navržena ve světle šedém odstínu, rozměr 200x200mm. Výška obkladů 1500, mm (po SDK podhledy v koupelnách u pokojů klientů) Spárování: bílý odstín (použito jednotně pro všechny stěny). Základní bílý odstín keramického obkladu stěn koupelen - RAKO Doporučený barevný odstín keramického obkladu stěny proti umyvadlu (pokoje) a stěny za vanou (centrální umývárny) - RAKO Materiálové řešení vnitřního schodiště, doporučené barevné kombinace Nosná železobetonová konstrukce schodiště bude obložena keramickým velkoformátovým obkladem 300x600mm s matným povrchem (stupnice i podstupnice), odstín tmavě šedý. Pro stupnici je navržená keramická schodová dlaždice s protiskluznými drážkami. Mezipodesty jsou provedeny ze zátěžového protiskluzného PVC. Každý první a poslední 60
