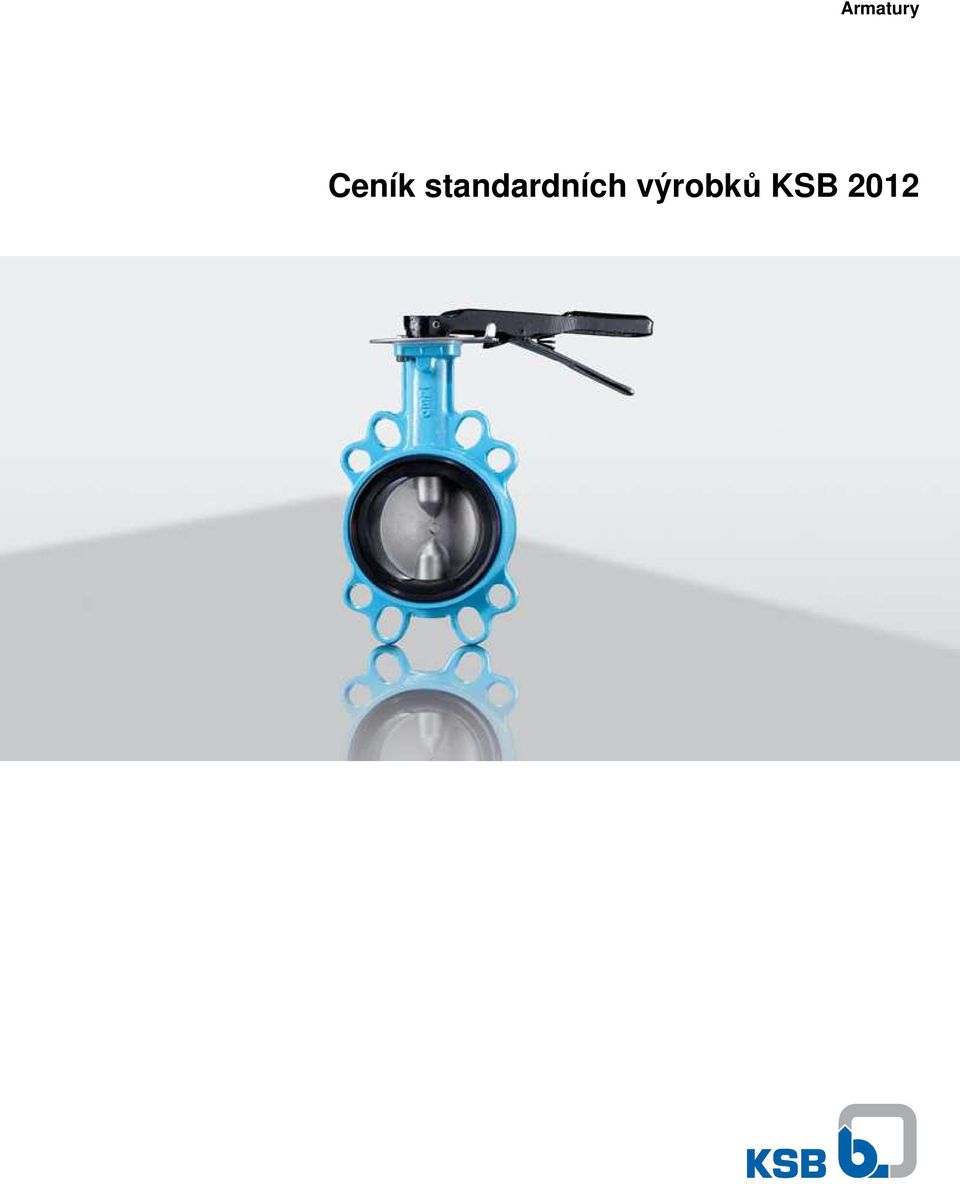

1 Armatury Ceník standardních výrobků KSB 2012

2 2

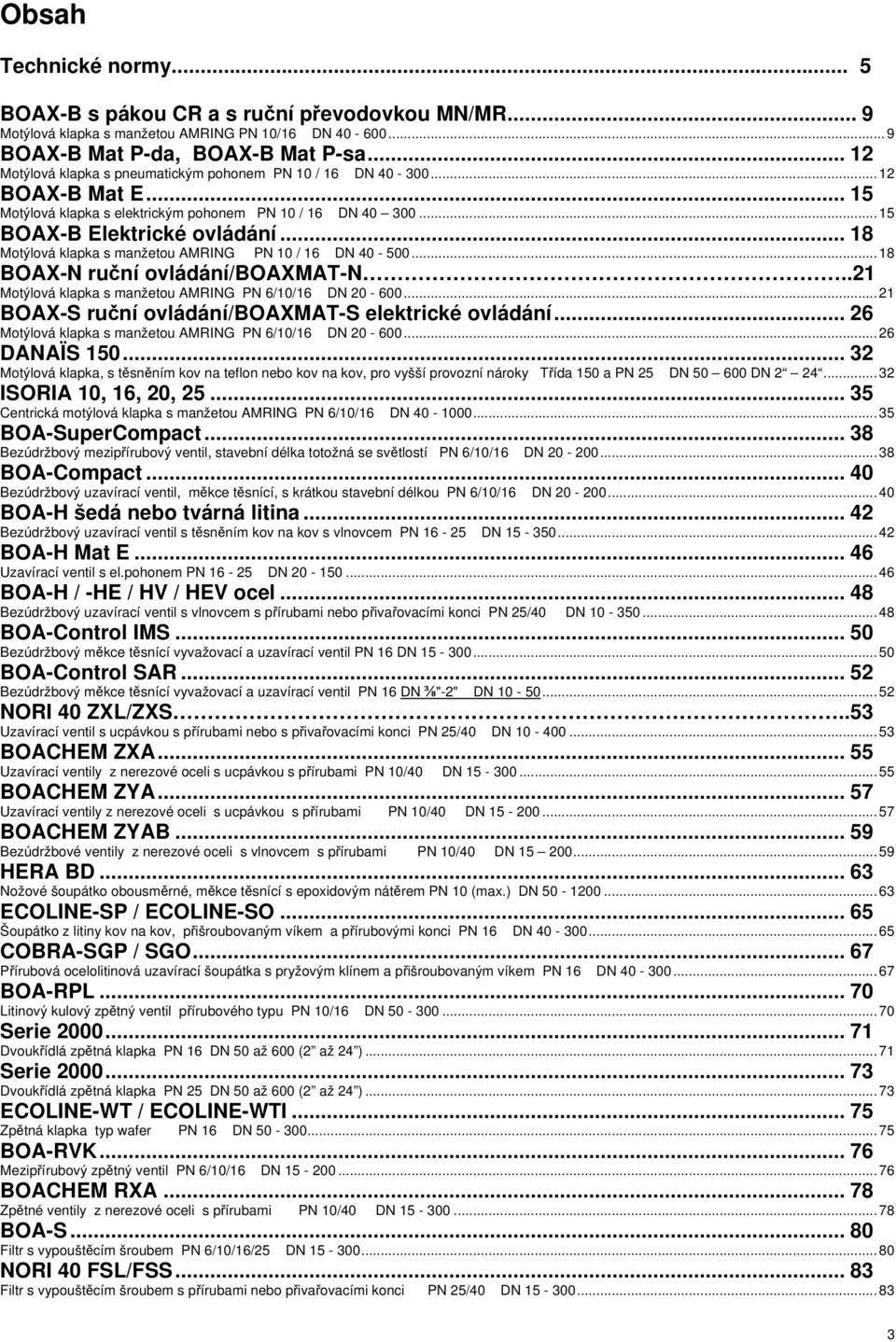

3 Obsah Technické normy... 5 BOAX-B s pákou CR a s ruční převodovkou MN/MR... 9 Motýlová klapka s manžetou AMRING PN 10/16 DN BOAX-B Mat P-da, BOAX-B Mat P-sa Motýlová klapka s pneumatickým pohonem PN 10 / 16 DN BOAX-B Mat E Motýlová klapka s elektrickým pohonem PN 10 / 16 DN BOAX-B Elektrické ovládání Motýlová klapka s manžetou AMRING PN 10 / 16 DN BOAX-N ruční ovládání/boaxmat-n..21 Motýlová klapka s manžetou AMRING PN 6/10/16 DN BOAX-S ruční ovládání/boaxmat-s elektrické ovládání Motýlová klapka s manžetou AMRING PN 6/10/16 DN DANAÏS Motýlová klapka, s těsněním kov na teflon nebo kov na kov, pro vyšší provozní nároky Třída 150 a PN 25 DN DN ISORIA 10, 16, 20, Centrická motýlová klapka s manžetou AMRING PN 6/10/16 DN BOA-SuperCompact Bezúdržbový mezipřírubový ventil, stavební délka totožná se světlostí PN 6/10/16 DN BOA-Compact Bezúdržbový uzavírací ventil, měkce těsnící, s krátkou stavební délkou PN 6/10/16 DN BOA-H šedá nebo tvárná litina Bezúdržbový uzavírací ventil s těsněním kov na kov s vlnovcem PN DN BOA-H Mat E Uzavírací ventil s el.pohonem PN DN BOA-H / -HE / HV / HEV ocel Bezúdržbový uzavírací ventil s vlnovcem s přírubami nebo přivařovacími konci PN 25/40 DN BOA-Control IMS Bezúdržbový měkce těsnící vyvažovací a uzavírací ventil PN 16 DN BOA-Control SAR Bezúdržbový měkce těsnící vyvažovací a uzavírací ventil PN 16 DN ⅜"-2" DN NORI 40 ZXL/ZXS..53 Uzavírací ventil s ucpávkou s přírubami nebo s přivařovacími konci PN 25/40 DN BOACHEM ZXA Uzavírací ventily z nerezové oceli s ucpávkou s přírubami PN 10/40 DN BOACHEM ZYA Uzavírací ventily z nerezové oceli s ucpávkou s přírubami PN 10/40 DN BOACHEM ZYAB Bezúdržbové ventily z nerezové oceli s vlnovcem s přírubami PN 10/40 DN HERA BD Nožové šoupátko obousměrné, měkce těsnící s epoxidovým nátěrem PN 10 (max.) DN ECOLINE-SP / ECOLINE-SO Šoupátko z litiny kov na kov, přišroubovaným víkem a přírubovými konci PN 16 DN COBRA-SGP / SGO Přírubová ocelolitinová uzavírací šoupátka s pryžovým klínem a přišroubovaným víkem PN 16 DN BOA-RPL Litinový kulový zpětný ventil přírubového typu PN 10/16 DN Serie Dvoukřídlá zpětná klapka PN 16 DN 50 až 600 (2 až 24 ) Serie Dvoukřídlá zpětná klapka PN 25 DN 50 až 600 (2 až 24 ) ECOLINE-WT / ECOLINE-WTI Zpětná klapka typ wafer PN 16 DN BOA-RVK Mezipřírubový zpětný ventil PN 6/10/16 DN BOACHEM RXA Zpětné ventily z nerezové oceli s přírubami PN 10/40 DN BOA-S Filtr s vypouštěcím šroubem PN 6/10/16/25 DN NORI 40 FSL/FSS Filtr s vypouštěcím šroubem s přírubami nebo přivařovacími konci PN 25/40 DN

4 BOACHEM FSA...84 Filtr z nerezové oceli s přírubami PN 10/40 DN ECOLINE-GE Pryžový kompenzátor přírubového typu PN 16 DN ECOLINE-GE Pryžový kompenzátor přírubového typu PN 16 DN

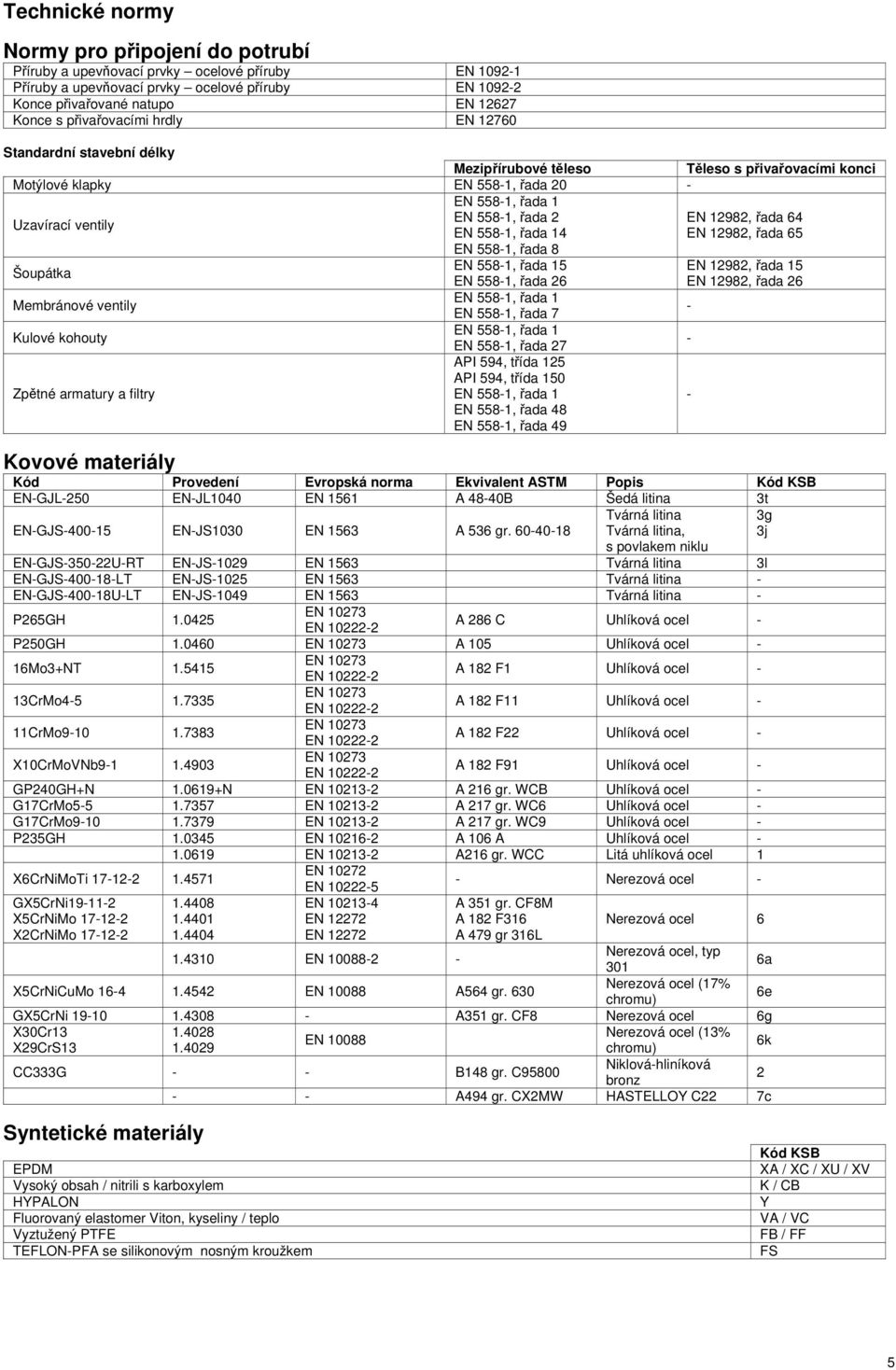

5 Technické normy Normy pro připojení do potrubí Příruby a upevňovací prvky ocelové příruby EN Příruby a upevňovací prvky ocelové příruby EN Konce přivařované natupo EN Konce s přivařovacími hrdly EN Standardní stavební délky Mezipřírubové těleso Těleso s přivařovacími konci Motýlové klapky EN 558-1, řada 20 - EN 558-1, řada 1 Uzavírací ventily EN 558-1, řada 2 EN 12982, řada 64 EN 558-1, řada 14 EN 12982, řada 65 EN 558-1, řada 8 Šoupátka EN 558-1, řada 15 EN 12982, řada 15 EN 558-1, řada 26 EN 12982, řada 26 Membránové ventily EN 558-1, řada 1 EN 558-1, řada 7 - Kulové kohouty EN 558-1, řada 1 EN 558-1, řada 27 - Zpětné armatury a filtry API 594, třída 125 API 594, třída 150 EN 558-1, řada 1 EN 558-1, řada 48 EN 558-1, řada 49 - Kovové materiály Kód Provedení Evropská norma Ekvivalent ASTM Popis Kód KSB EN-GJL-250 EN-JL1040 EN 1561 A 48-40B Šedá litina 3t EN-GJS EN-JS1030 EN 1563 A 536 gr Tvárná litina Tvárná litina, s povlakem niklu 3g 3j EN-GJS U-RT EN-JS-1029 EN 1563 Tvárná litina 3l EN-GJS LT EN-JS-1025 EN 1563 Tvárná litina - EN-GJS U-LT EN-JS-1049 EN 1563 Tvárná litina - P265GH EN EN A 286 C Uhlíková ocel - P250GH EN A 105 Uhlíková ocel - 16Mo3+NT EN EN A 182 F1 Uhlíková ocel - 13CrMo EN EN A 182 F11 Uhlíková ocel - 11CrMo EN EN A 182 F22 Uhlíková ocel - X10CrMoVNb EN EN A 182 F91 Uhlíková ocel - GP240GH+N N EN A 216 gr. WCB Uhlíková ocel - G17CrMo EN A 217 gr. WC6 Uhlíková ocel - G17CrMo EN A 217 gr. WC9 Uhlíková ocel - P235GH EN A 106 A Uhlíková ocel EN A216 gr. WCC Litá uhlíková ocel 1 X6CrNiMoTi GX5CrNi X5CrNiMo X2CrNiMo EN EN EN EN EN Nerezová ocel - A 351 gr. CF8M A 182 F316 A 479 gr 316L Nerezová ocel EN Nerezová ocel, typ 301 6a X5CrNiCuMo EN A564 gr. 630 Nerezová ocel (17% chromu) 6e GX5CrNi A351 gr. CF8 Nerezová ocel 6g X30Cr Nerezová ocel (13% EN X29CrS chromu) 6k CC333G - - B148 gr. C95800 Niklová-hliníková bronz A494 gr. CX2MW HASTELLOY C22 7c Syntetické materiály EPDM Vysoký obsah / nitrili s karboxylem HYPALON Fluorovaný elastomer Viton, kyseliny / teplo Vyztužený PTFE TEFLON-PFA se silikonovým nosným kroužkem Kód KSB XA / XC / XU / XV K / CB Y VA / VC FB / FF FS 5

6 6

7 Motýlové klapky 7

8 8

9 BOAX-B s pákou CR a s ruční převodovkou MN/MR Motýlová klapka s manžetou AMRING PN 10/16 DN Klapka, viz katalogový sešit a Použití Technologické postupy obecně: voda, ropa, ropné látky a plyn Průmyslové inženýrství Uzavírací a regulační funkce pro zásobování vodou, pro úpravu vod, pro rozvod vody, pro zpracování odpadních vod a zavlažování Provozní údaje Maximální tlak (provozní tlak) 16 bar: DN 40 až 200 při teplotě prostředí 10 bar: DN 250 až 600 při teplotě prostředí Rozsah teplot: od -10 C do +130 C Použití pro vakuum až do 0.3 bar (abs.) Max. rychlost proudění při provozním tlaku 3 m/s: DN 40 až 400 Max. rychlost proudění při provozním tlaku 2,5 m/s: DN 450 až 600 Materiály Těleso: tvárná litina JS 1030 (kód 3g) Disk: tvárná litina JS 1030 (kód 3g) nerezová ocel (kód 6g) Hřídel: nerezová ocel 13 % Cr (kód 6k) Manžeta: EPDM (kód XC): od -10 do +130 C nitril (kód K): od -5 do + 90 C Provedení Elastomerová manžeta se zvětšeným objemem pryže na průchodu hřídele zajišťuje perfektní těsnost do atmosféry Těsnost v obou směrech průtoku (bez viditelných netěsností podle EN (míra netěsnosti A) a ISO 5208 (kategorie A) Stavební délka podle ISO 5752, řada 20, EN 558-1, řada 20 Montážní deska podle ISO 5211 Těleso s polyuretanovým nátěrem 80 µm, barva modrá (RAL 5012) Disk klapky je z tvárné litiny s epoxidovým nátěrem, tloušťka: 80 µm, barva hnědá (RAL 8012) Připojení do potrubí podle EN 1092 PN 10/16 a ASME B16-5, třída 150 Označení podle EN 19 Klapka podle EN 593 Klapky splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 V případě armatur s el.pohonem je agregát považován za kompletní zařízení ve shodě s požadavky Směrnice o strojních zařízeních 2006/42/ES. Armatury vyhovují požadavkům nařízení REACH 1907/2006. Výhody na první pohled Těleso se středicími oky T2 a těleso se závitovými středicími oky s těsnící lištou T4: vhodná jako koncová armatura a pro demontáž potrubí za klapkou Permanentní a spolehlivé uzavírání a utěsnění do atmosféry Páka s tepelně izolovanou rukojetí, zajistitelná v 10 polohách (s pákou CR) Ruční převodovka pro pohon čtvrtotáčkových armatur; přenos pohybu šnekovým kolem; nevratný ve všech polohách (s ruční převodovkou MN/MR) Schválena pro použití na pitnou vodu Neobsahuje azbest, PCB a látky zhoršující přilnavost barev Standardní varianty Rozsah DN až do 1000 BOAX-B Mat P-da/BOAX-B Mat P-sa BOAX-B Mat E Elektrický pohon ACTELEC (Bernard nebo AUMA) Vzduchové pohony ACTAIR / DYNACTAIR Detekce polohy AMTROBOX Ovládací skříňka AMTRONIC, se sběrnicí Polohovací a ovládací skříňka SMARTRONIC. 9

10 BOAX-B s pákou CR, celkové rozměry BOAX-B s pákou CR, model T2 Disk z tvárné litiny JS1030 (3g) Manžeta z EPDM (XC) Manžeta z nitrilu (K) Disk z nerezové oceli / (6g) Manžeta z EPDM (XC) Manžeta z nitrilu (K) Rozměry (mm) Hmotnost (kg) DN PN PS Ovládání l2 d1 h2 l1 3g6k3gXC 3g6k3gK CZK 3g6k6gXC 3g6k6gK CZK , , , , , ,96 CR , , , , , , CR , , ,20 10/ , , ,85 CR , , , , , , CR , , , , ,12 BOAX-B s pákou CR, model T4 Ceny na vyžádání. 10

11 BOAX-B s převodovkou MN/MR, celkové rozměry BOAX-B s převodovkou MN/MR, model T2 Disk z tvárné litiny Disk z nerezové oceli JS 1030 (3g) / (6g) Manžeta z Manžeta z Manžeta z Manžeta z Rozměry (mm) Hmotnost EPDM (XC) nitrilu (K) EPDM (XC) nitrilu (K) Ovládání (kg) DN PN PS A B C Ø E h2 d1 I1 3g6k3gXC 3g6k3gK CZK 3g6k6gXC 3g6k6gK CZK , , , , , , , , ,48 MN , , , , , , ,84 10/ , , , , , , MN , , , , , , , MN , , , , MN , , , , , , , MR , , , , , , , MR , , , ,27 BOAX-B s ruční převodovkou MN/MR, model T4 Ceny na vyžádání. 11

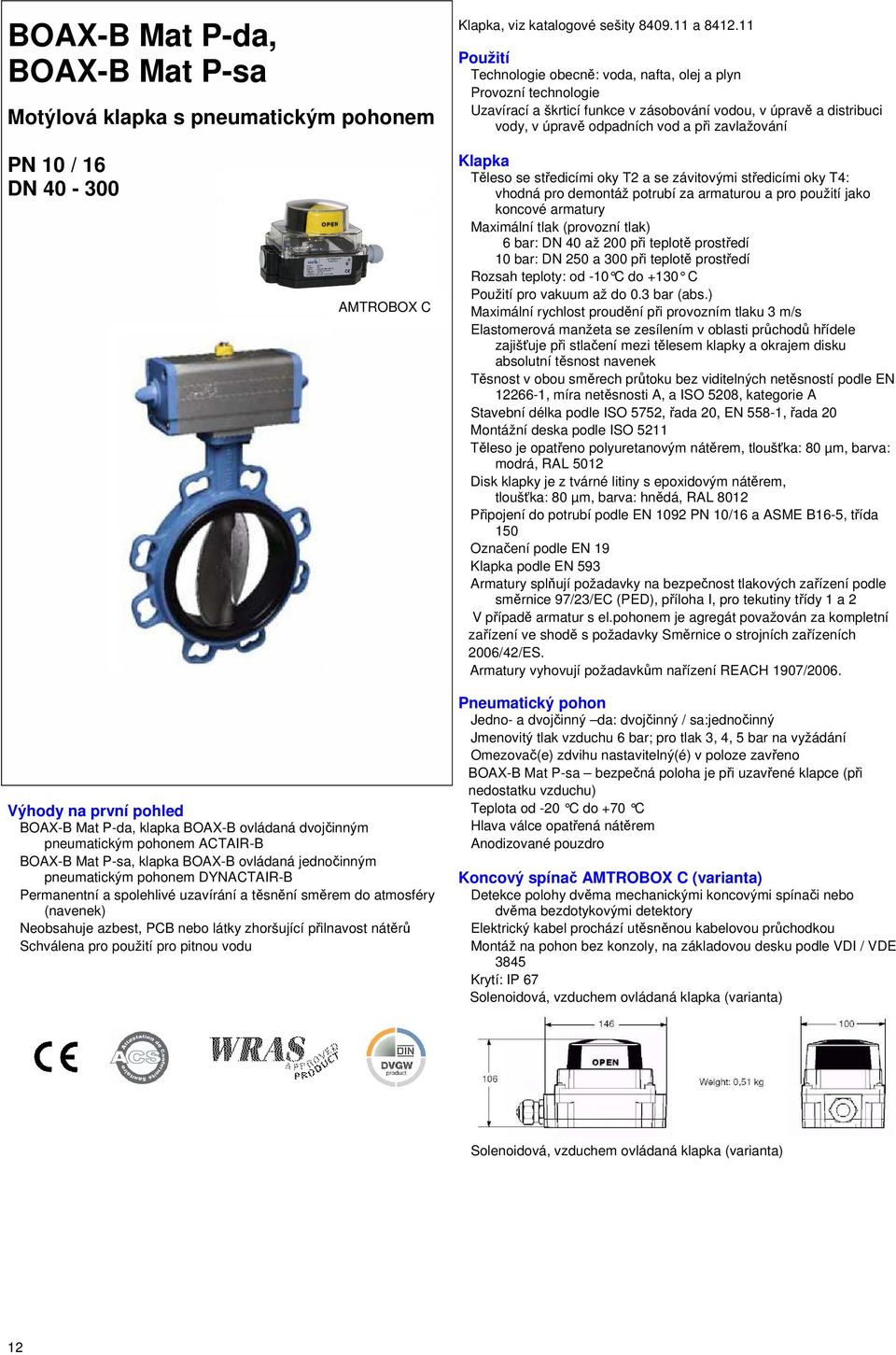

12 BOAX-B Mat P-da, BOAX-B Mat P-sa Motýlová klapka s pneumatickým pohonem Klapka, viz katalogové sešity a Použití Technologie obecně: voda, nafta, olej a plyn Provozní technologie Uzavírací a škrticí funkce v zásobování vodou, v úpravě a distribuci vody, v úpravě odpadních vod a při zavlažování PN 10 / 16 DN AMTROBOX C Klapka Těleso se středicími oky T2 a se závitovými středicími oky T4: vhodná pro demontáž potrubí za armaturou a pro použití jako koncové armatury Maximální tlak (provozní tlak) 6 bar: DN 40 až 200 při teplotě prostředí 10 bar: DN 250 a 300 při teplotě prostředí Rozsah teploty: od -10 C do +130 C Použití pro vakuum až do 0.3 bar (abs.) Maximální rychlost proudění při provozním tlaku 3 m/s Elastomerová manžeta se zesílením v oblasti průchodů hřídele zajišťuje při stlačení mezi tělesem klapky a okrajem disku absolutní těsnost navenek Těsnost v obou směrech průtoku bez viditelných netěsností podle EN , míra netěsnosti A, a ISO 5208, kategorie A Stavební délka podle ISO 5752, řada 20, EN 558-1, řada 20 Montážní deska podle ISO 5211 Těleso je opatřeno polyuretanovým nátěrem, tloušťka: 80 µm, barva: modrá, RAL 5012 Disk klapky je z tvárné litiny s epoxidovým nátěrem, tloušťka: 80 µm, barva: hnědá, RAL 8012 Připojení do potrubí podle EN 1092 PN 10/16 a ASME B16-5, třída 150 Označení podle EN 19 Klapka podle EN 593 Armatury splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EC (PED), příloha I, pro tekutiny třídy 1 a 2 V případě armatur s el.pohonem je agregát považován za kompletní zařízení ve shodě s požadavky Směrnice o strojních zařízeních 2006/42/ES. Armatury vyhovují požadavkům nařízení REACH 1907/2006. Výhody na první pohled BOAX-B Mat P-da, klapka BOAX-B ovládaná dvojčinným pneumatickým pohonem ACTAIR-B BOAX-B Mat P-sa, klapka BOAX-B ovládaná jednočinným pneumatickým pohonem DYNACTAIR-B Permanentní a spolehlivé uzavírání a těsnění směrem do atmosféry (navenek) Neobsahuje azbest, PCB nebo látky zhoršující přilnavost nátěrů Schválena pro použití pro pitnou vodu Pneumatický pohon Jedno- a dvojčinný da: dvojčinný / sa:jednočinný Jmenovitý tlak vzduchu 6 bar; pro tlak 3, 4, 5 bar na vyžádání Omezovač(e) zdvihu nastavitelný(é) v poloze zavřeno BOAX-B Mat P-sa bezpečná poloha je při uzavřené klapce (při nedostatku vzduchu) Teplota od -20 C do +70 C Hlava válce opatřená nátěrem Anodizované pouzdro Koncový spínač AMTROBOX C (varianta) Detekce polohy dvěma mechanickými koncovými spínači nebo dvěma bezdotykovými detektory Elektrický kabel prochází utěsněnou kabelovou průchodkou Montáž na pohon bez konzoly, na základovou desku podle VDI / VDE 3845 Krytí: IP 67 Solenoidová, vzduchem ovládaná klapka (varianta) Solenoidová, vzduchem ovládaná klapka (varianta) 12

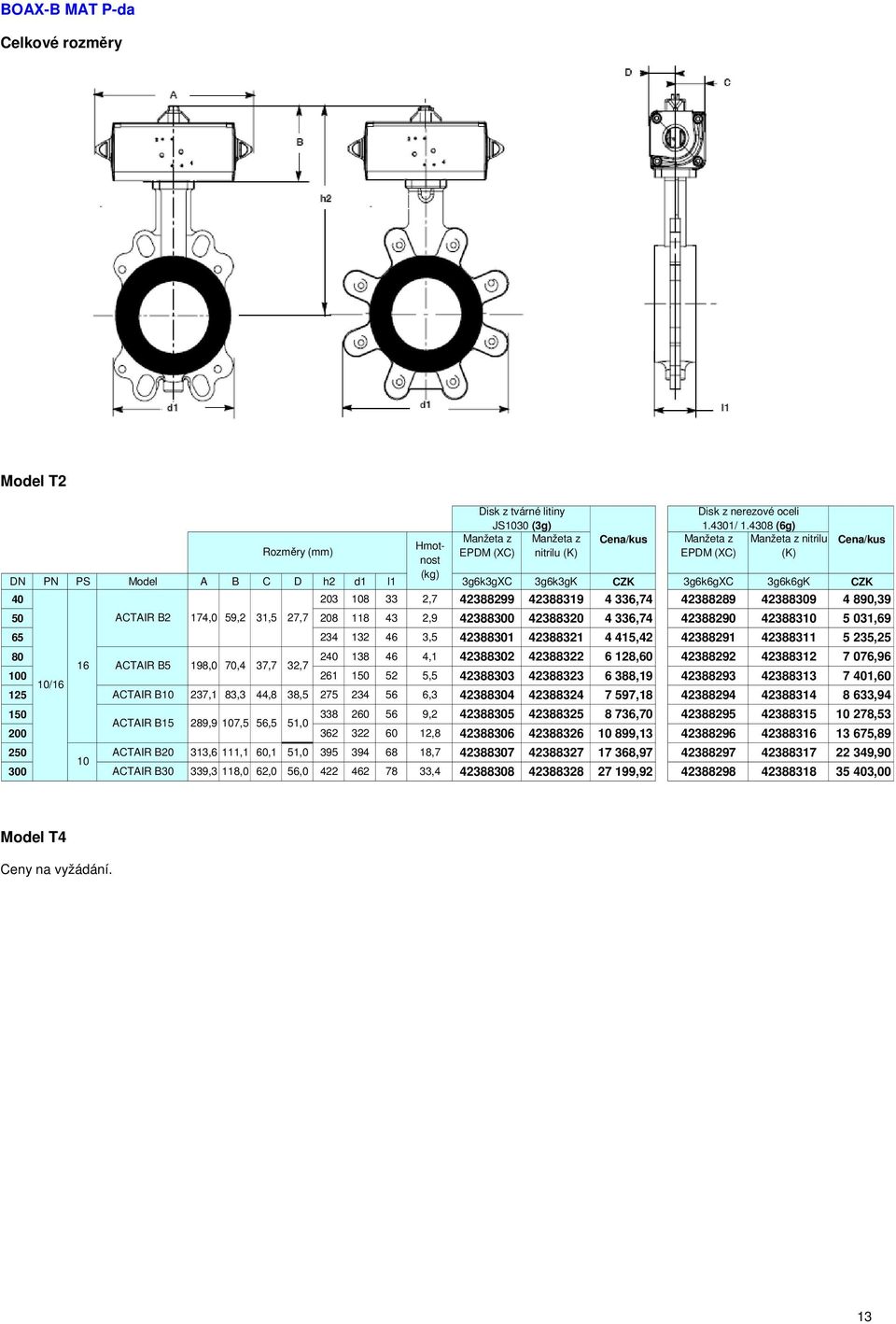

13 BOAX-B MAT P-da Celkové rozměry Model T2 Disk z tvárné litiny JS1030 (3g) Manžeta z EPDM (XC) Manžeta z nitrilu (K) Disk z nerezové oceli / (6g) Manžeta z EPDM (XC) Manžeta z nitrilu (K) Hmotnost Rozměry (mm) (kg) DN PN PS Model A B C D h2 d1 l1 3g6k3gXC 3g6k3gK CZK 3g6k6gXC 3g6k6gK CZK , , ,39 50 ACTAIR B2 174,0 59,2 31,5 27, , , , , , , , , ,96 16 ACTAIR B5 198,0 70,4 37,7 32, , , ,60 10/ ACTAIR B10 237,1 83,3 44,8 38, , , , , , ,53 ACTAIR B15 289,9 107,5 56,5 51, , , , ACTAIR B20 313,6 111,1 60,1 51, , , , ACTAIR B30 339,3 118,0 62,0 56, , , ,00 Model T4 Ceny na vyžádání. 13

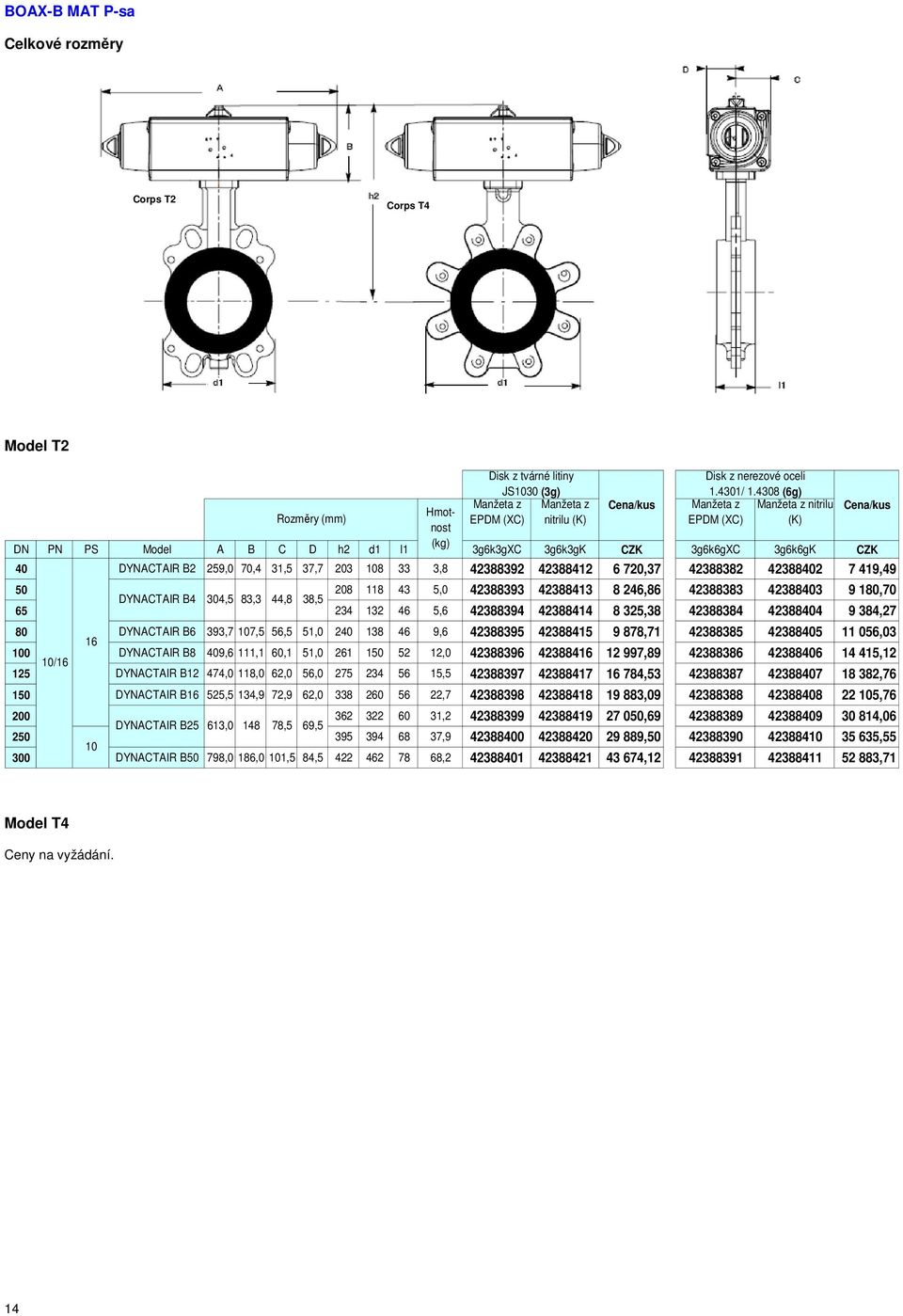

14 BOAX-B MAT P-sa Celkové rozměry Corps T2 Corps T4 Model T2 Disk z tvárné litiny JS1030 (3g) Manžeta z EPDM (XC) Manžeta z nitrilu (K) Disk z nerezové oceli / (6g) Manžeta z EPDM (XC) Manžeta z nitrilu (K) Hmotnost Rozměry (mm) (kg) DN PN PS Model A B C D h2 d1 l1 3g6k3gXC 3g6k3gK CZK 3g6k6gXC 3g6k6gK CZK 40 DYNACTAIR B2 259,0 70,4 31,5 37, , , , , , ,70 DYNACTAIR B4 304,5 83,3 44,8 38, , , ,27 80 DYNACTAIR B6 393,7 107,5 56,5 51, , , , DYNACTAIR B8 409,6 111,1 60,1 51, , , ,12 10/ DYNACTAIR B12 474,0 118,0 62,0 56, , , , DYNACTAIR B16 525,5 134,9 72,9 62, , , , , , ,06 DYNACTAIR B25 613, ,5 69, , , , DYNACTAIR B50 798,0 186,0 101,5 84, , , ,71 Model T4 Ceny na vyžádání. 14

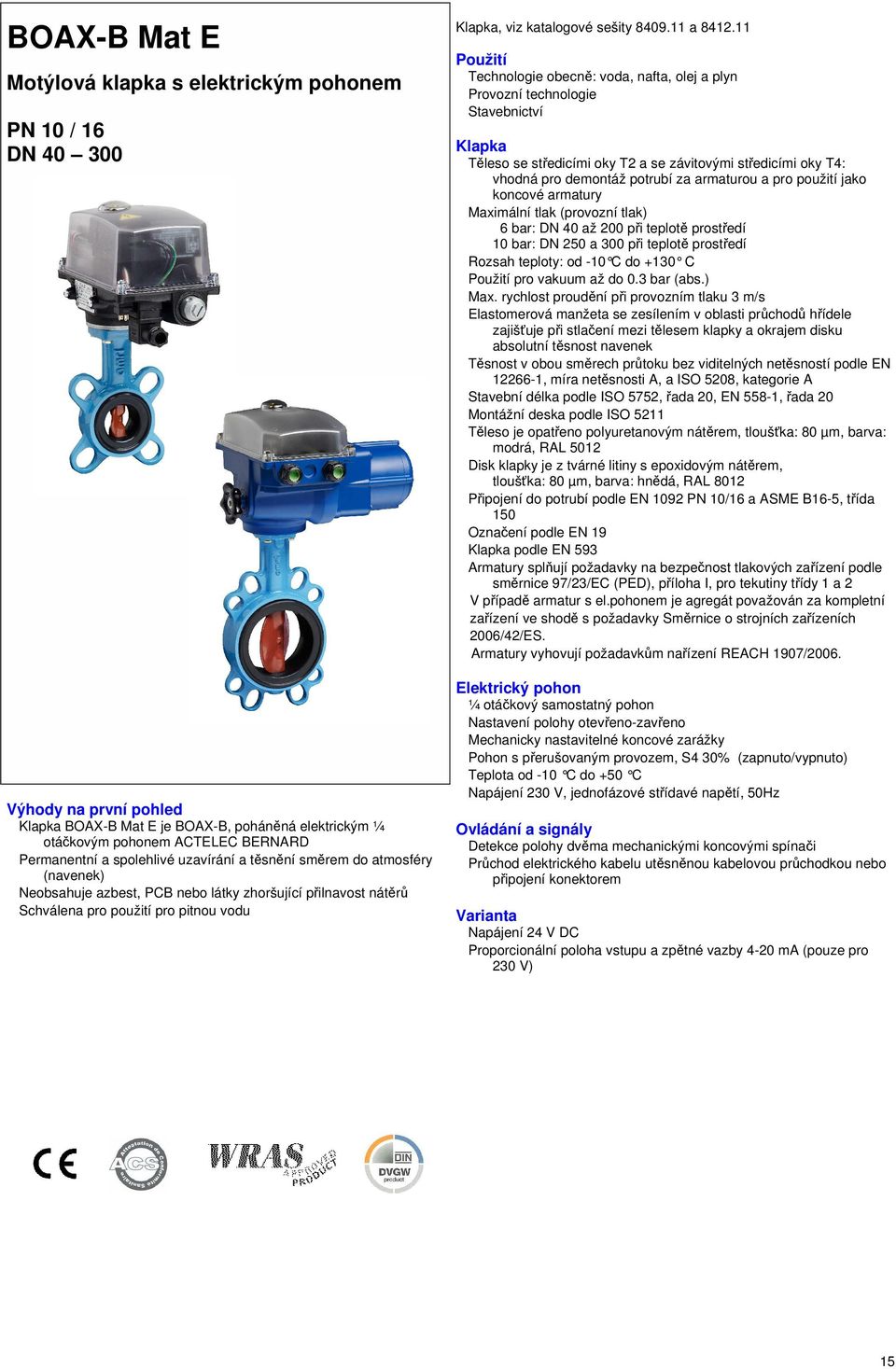

15 BOAX-B Mat E Motýlová klapka s elektrickým pohonem PN 10 / 16 DN Výhody na první pohled Klapka BOAX-B Mat E je BOAX-B, poháněná elektrickým ¼ otáčkovým pohonem ACTELEC BERNARD Permanentní a spolehlivé uzavírání a těsnění směrem do atmosféry (navenek) Neobsahuje azbest, PCB nebo látky zhoršující přilnavost nátěrů Schválena pro použití pro pitnou vodu Klapka, viz katalogové sešity a Použití Technologie obecně: voda, nafta, olej a plyn Provozní technologie Stavebnictví Klapka Těleso se středicími oky T2 a se závitovými středicími oky T4: vhodná pro demontáž potrubí za armaturou a pro použití jako koncové armatury Maximální tlak (provozní tlak) 6 bar: DN 40 až 200 při teplotě prostředí 10 bar: DN 250 a 300 při teplotě prostředí Rozsah teploty: od -10 C do +130 C Použití pro vakuum až do 0.3 bar (abs.) Max. rychlost proudění při provozním tlaku 3 m/s Elastomerová manžeta se zesílením v oblasti průchodů hřídele zajišťuje při stlačení mezi tělesem klapky a okrajem disku absolutní těsnost navenek Těsnost v obou směrech průtoku bez viditelných netěsností podle EN , míra netěsnosti A, a ISO 5208, kategorie A Stavební délka podle ISO 5752, řada 20, EN 558-1, řada 20 Montážní deska podle ISO 5211 Těleso je opatřeno polyuretanovým nátěrem, tloušťka: 80 µm, barva: modrá, RAL 5012 Disk klapky je z tvárné litiny s epoxidovým nátěrem, tloušťka: 80 µm, barva: hnědá, RAL 8012 Připojení do potrubí podle EN 1092 PN 10/16 a ASME B16-5, třída 150 Označení podle EN 19 Klapka podle EN 593 Armatury splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EC (PED), příloha I, pro tekutiny třídy 1 a 2 V případě armatur s el.pohonem je agregát považován za kompletní zařízení ve shodě s požadavky Směrnice o strojních zařízeních 2006/42/ES. Armatury vyhovují požadavkům nařízení REACH 1907/2006. Elektrický pohon ¼ otáčkový samostatný pohon Nastavení polohy otevřeno-zavřeno Mechanicky nastavitelné koncové zarážky Pohon s přerušovaným provozem, S4 30% (zapnuto/vypnuto) Teplota od -10 C do +50 C Napájení 230 V, jednofázové střídavé napětí, 50Hz Ovládání a signály Detekce polohy dvěma mechanickými koncovými spínači Průchod elektrického kabelu utěsněnou kabelovou průchodkou nebo připojení konektorem Varianta Napájení 24 V DC Proporcionální poloha vstupu a zpětné vazby 4-20 ma (pouze pro 230 V) 15

16 BOAX-B MAT E funkce OFF ON 230 V, jednofázový, 50 Hz Celkové rozměry LEA Model LEB Model Top view Model T2 Disk z tvárné litiny JS1030 (3g) Manžeta z EPDM (XC) Disk z nerezové oceli / (6g) Manžeta z EPDM (XC) Rozměry (mm) Hmotnost Doba uzavření DN PN PS Model A B C D ØE ØV h2 d1 l1 (kg) 3g6k3gXC CZK 3g6k6gXC CZK 40 LEA , , ,05 50 LEA , , ,30 65 LEB , , , LEB , , , /16 LEB , , , LEB , , , OA , , , ASP , , , ASP , , , AS , , ,11 Model T4 Ceny na vyžádání 16

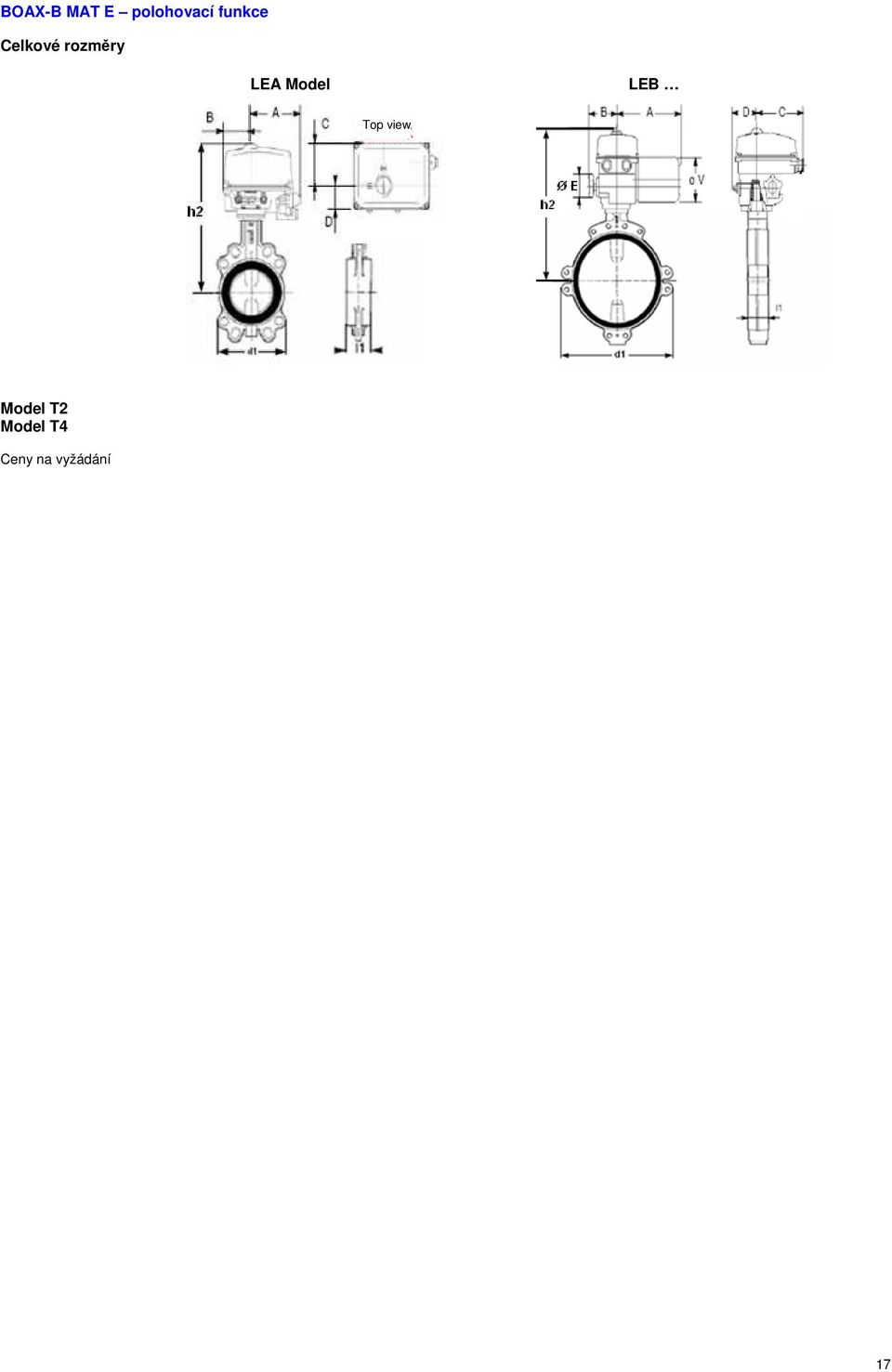

17 BOAX-B MAT E polohovací funkce Celkové rozměry LEA Model LEB Top view Model T2 Model T4 Ceny na vyžádání 17

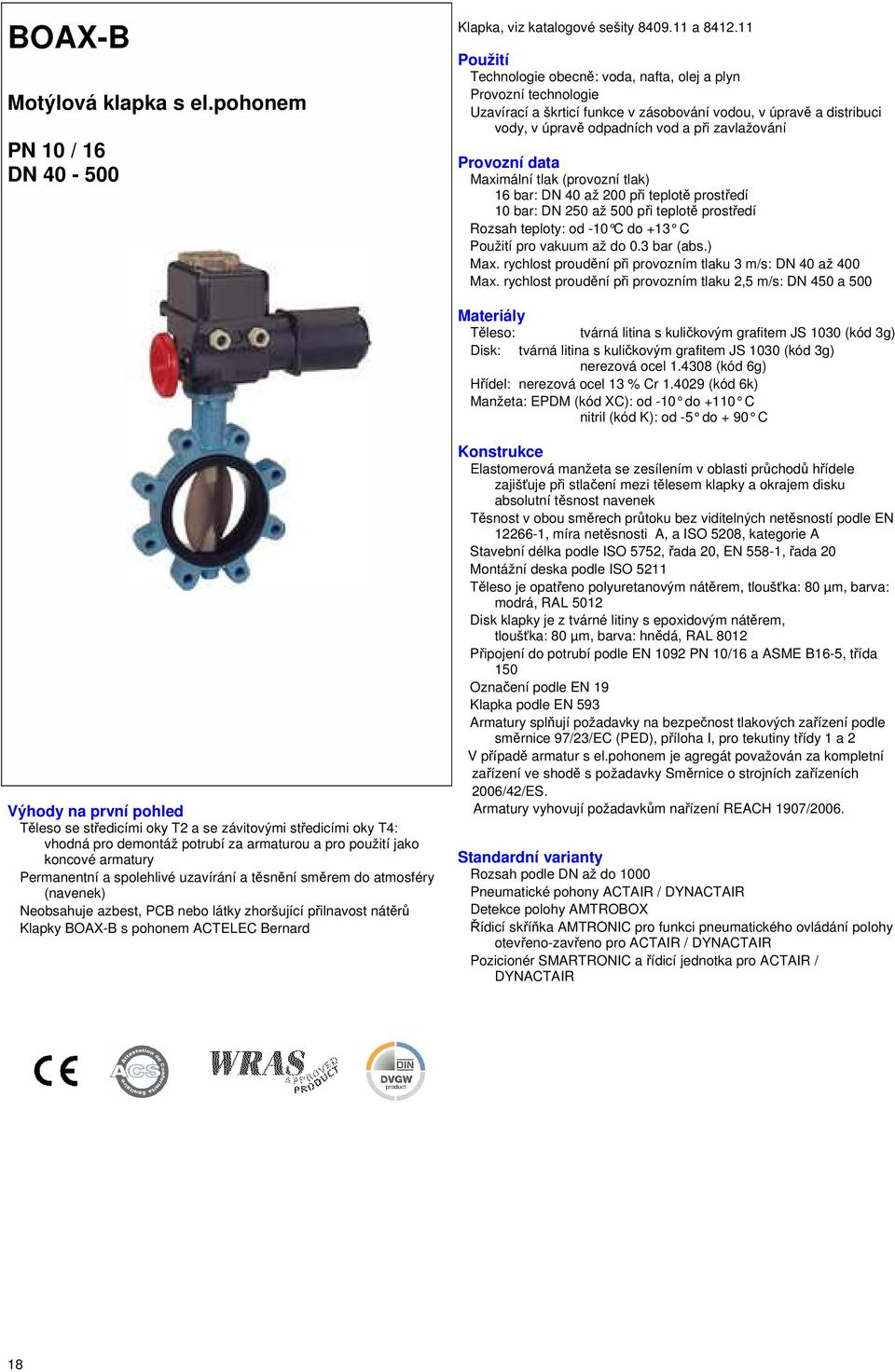

18 BOAX-B Motýlová klapka s el.pohonem PN 10 / 16 DN Klapka, viz katalogové sešity a Použití Technologie obecně: voda, nafta, olej a plyn Provozní technologie Uzavírací a škrticí funkce v zásobování vodou, v úpravě a distribuci vody, v úpravě odpadních vod a při zavlažování Provozní data Maximální tlak (provozní tlak) 16 bar: DN 40 až 200 při teplotě prostředí 10 bar: DN 250 až 500 při teplotě prostředí Rozsah teploty: od -10 C do +13 C Použití pro vakuum až do 0.3 bar (abs.) Max. rychlost proudění při provozním tlaku 3 m/s: DN 40 až 400 Max. rychlost proudění při provozním tlaku 2,5 m/s: DN 450 a 500 Materiály Těleso: tvárná litina s kuličkovým grafitem JS 1030 (kód 3g) Disk: tvárná litina s kuličkovým grafitem JS 1030 (kód 3g) nerezová ocel (kód 6g) Hřídel: nerezová ocel 13 % Cr (kód 6k) Manžeta: EPDM (kód XC): od -10 do +110 C nitril (kód K): od -5 do + 90 C Výhody na první pohled Těleso se středicími oky T2 a se závitovými středicími oky T4: vhodná pro demontáž potrubí za armaturou a pro použití jako koncové armatury Permanentní a spolehlivé uzavírání a těsnění směrem do atmosféry (navenek) Neobsahuje azbest, PCB nebo látky zhoršující přilnavost nátěrů Klapky BOAX-B s pohonem ACTELEC Bernard Konstrukce Elastomerová manžeta se zesílením v oblasti průchodů hřídele zajišťuje při stlačení mezi tělesem klapky a okrajem disku absolutní těsnost navenek Těsnost v obou směrech průtoku bez viditelných netěsností podle EN , míra netěsnosti A, a ISO 5208, kategorie A Stavební délka podle ISO 5752, řada 20, EN 558-1, řada 20 Montážní deska podle ISO 5211 Těleso je opatřeno polyuretanovým nátěrem, tloušťka: 80 µm, barva: modrá, RAL 5012 Disk klapky je z tvárné litiny s epoxidovým nátěrem, tloušťka: 80 µm, barva: hnědá, RAL 8012 Připojení do potrubí podle EN 1092 PN 10/16 a ASME B16-5, třída 150 Označení podle EN 19 Klapka podle EN 593 Armatury splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EC (PED), příloha I, pro tekutiny třídy 1 a 2 V případě armatur s el.pohonem je agregát považován za kompletní zařízení ve shodě s požadavky Směrnice o strojních zařízeních 2006/42/ES. Armatury vyhovují požadavkům nařízení REACH 1907/2006. Standardní varianty Rozsah podle DN až do 1000 Pneumatické pohony ACTAIR / DYNACTAIR Detekce polohy AMTROBOX Řídicí skříňka AMTRONIC pro funkci pneumatického ovládání polohy otevřeno-zavřeno pro ACTAIR / DYNACTAIR Pozicionér SMARTRONIC a řídicí jednotka pro ACTAIR / DYNACTAIR 18

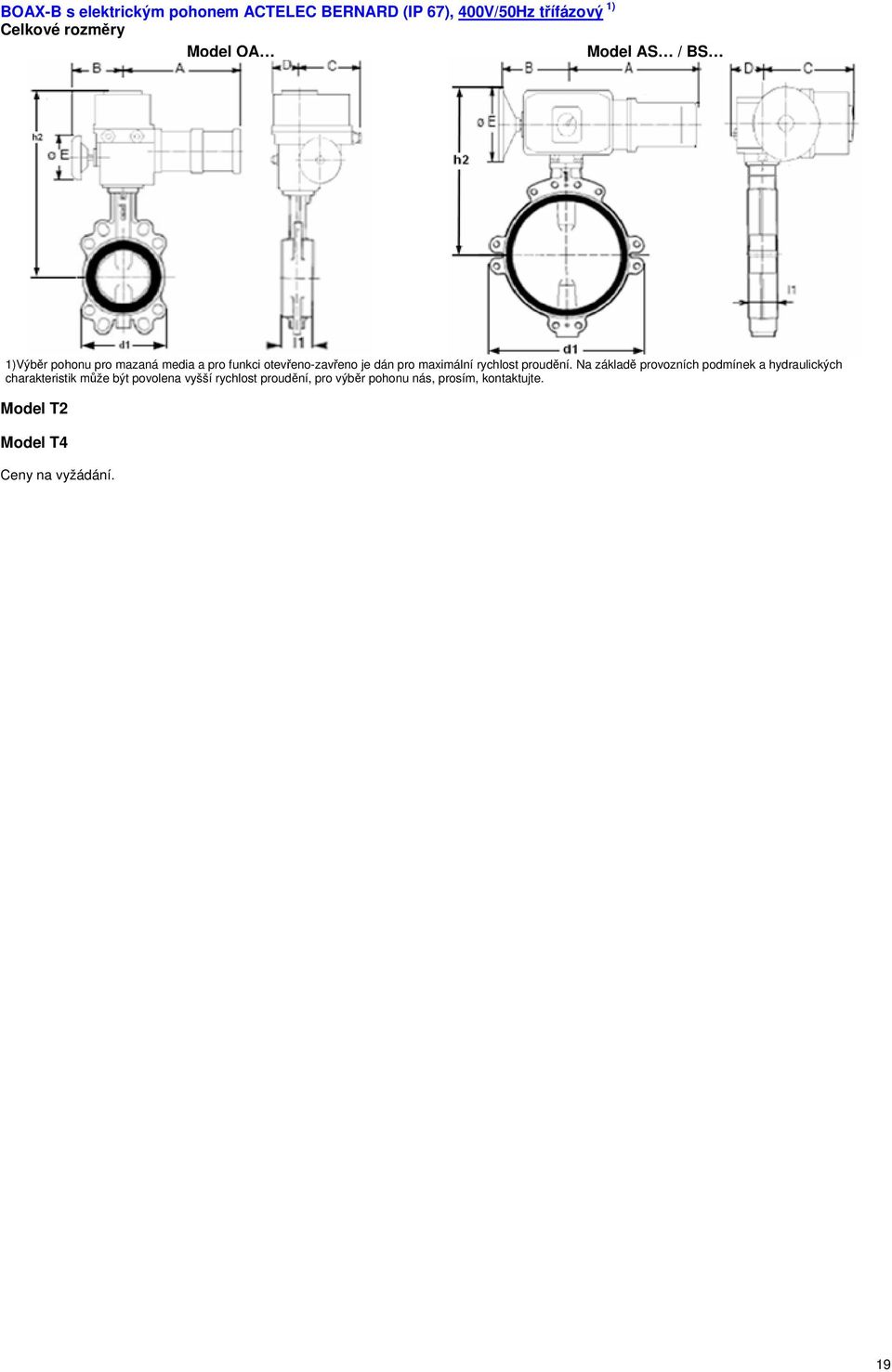

19 BOAX-B s elektrickým pohonem ACTELEC BERNARD (IP 67), 400V/50Hz třífázový 1) Celkové rozměry Model OA Model AS / BS 1)Výběr pohonu pro mazaná media a pro funkci otevřeno-zavřeno je dán pro maximální rychlost proudění. Na základě provozních podmínek a hydraulických charakteristik může být povolena vyšší rychlost proudění, pro výběr pohonu nás, prosím, kontaktujte. Model T2 Model T4 Ceny na vyžádání. 19

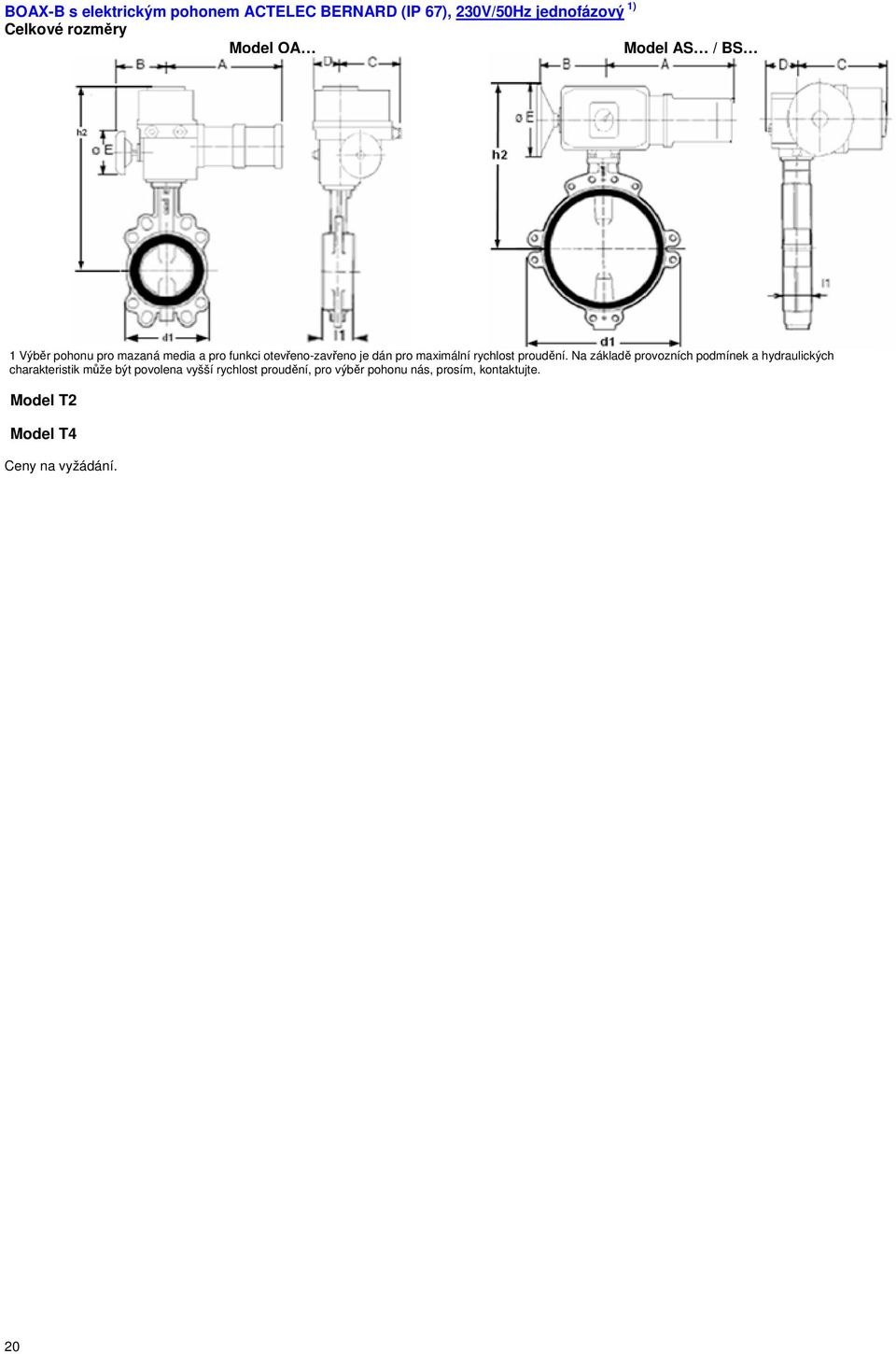

20 BOAX-B s elektrickým pohonem ACTELEC BERNARD (IP 67), 230V/50Hz jednofázový 1) Celkové rozměry Model OA Model AS / BS 1 Výběr pohonu pro mazaná media a pro funkci otevřeno-zavřeno je dán pro maximální rychlost proudění. Na základě provozních podmínek a hydraulických charakteristik může být povolena vyšší rychlost proudění, pro výběr pohonu nás, prosím, kontaktujte. Model T2 Model T4 Ceny na vyžádání. 20

21 BOAX-N/ BOAXMAT-N BOAX-N ruční ovládání/boaxmat-n elektrické ovládání Motýlová klapka s manžetou AMRING a el.pohonem PN 6/10/16 DN Klapka, viz katalogový sešit Použití Uzavřené okruhy vytápění, ventilace, klimatizace Provozní údaje Dovolený tlak (provozní tlak) 16 bar: DN 20 až 200 při teplotě prostředí 10 bar: DN 250 až 600 při teplotě prostředí Tlaková diference je identická s provozním tlakem Rozsah teploty:od -10 C do C Použití pro vakuum až do 0.2 bar (abs.) Max rychlost proudění při provozním tlaku: DN 20 až m/s DN 300 až 600: 3 m/s Výhody na první pohled Těleso se středicími oky T2: vhodná jako koncová armatura a pro demontáž potrubí za klapkou Ochrana proti kondenzaci Prodloužený krk umožňuje tepelnou izolaci Permanentní a spolehlivé uzavření a utěsnění do atmosféry Neobsahuje azbest, PCB a látky zhoršující přilnavost barev Páka LP: Páka uzamykatelná visacím zámkem, zajistitelná ve 13 polohách Ruční převodovka MA: kompaktní ruční převodovka, nevratná ve všech polohách, druh ochrany IP 67 Ruční převodovka MN/MR: ruční převodovka pro ovládání čtvrtotáčkových armatur; přenos pohybu šnekovým kolem, nevratný ve všech polohách BOAXMAT N: klapky s el.pohonem Bernard Materiály Těleso: tvárná litina JS 1030 (kód 3g) Disk klapky: DN 20 až 300: tvárná litina JS 1030, poniklovaná (kód 3j) DN 350 až 600: tvárná litina JS 1030 (kód 3g), s polyuretanovým povlakem Hřídel: nerezová ocel 13 % Cr (kód 6k) Manžeta: EPDM (kód XU) Provedení Základ zařízení zabraňujícího kondenzaci je konstruován pro snadnou instalaci izolačního pláště Elastomerová manžeta se zvětšeným objemem pryže na průchodu hřídele zajišťuje perfektní těsnost do atmosféry Těsnost v obou směrech průtoku (bez viditelných netěsností podle EN (míra netěsnosti A) a ISO 5208 (kategorie A) Stavební délka podle ISO 5752, řada 20, EN 558-1, řada 20 Montážní deska podle ISO 5211 Polyuretanový nátěr, tloušťka: 80 µm, barva oranžová (RAL 2002) Připojení do potrubí podle EN 1092 PN 6 / 10 / 16 DN 20 až 300: jedno těleso pro 3 varianty připojení Označení podle EN 19 Klapka podle EN 593 Klapky splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 V případě armatur s el.pohonem je agregát považován za kompletní zařízení ve shodě s požadavky Směrnice o strojních zařízeních 2006/42/ES. Armatury vyhovují požadavkům nařízení REACH 1907/2006. Standardní varianty Elektrický pohon ACTELEC Vzduchové pohony ACTAIR / DYNACTAIR Detekce polohy AMTROBOX Ovládací skříňka AMTRONIC, se sběrnicí Polohovací a ovládací skříňka SMARTRONIC 21

22 BOAX N s pákou LP, celkové rozměry BOAX N s ruční převodovkou MA, celkové rozměry BOAX N s pákou LP, model T , , , ,09 40 LP , , , , , ,11 6/10/ , , , ,24 LP , , , ,29 LP , , LP , ,51 BOAX N s ruční převodovkou MA, model T2 Disk z tvárné litiny JS 1030 poniklované (3) Rozměry (mm) Hmotnost CZK Manžeta z EPDM (XU) Ovládání DN PN PS I1 d1 Ø d4 h2 I1 (kg) 3g6k3jXU , ,09 Disk z tvárné litiny JS1030 poniklované (3) Manžeta z EPDM (XU) Rozměry (mm) Hmotnost CZK Ovládání DN PN PS d1 Ø d2 Ø d4 h2 I1 (kg) 3g6k3jXU , , , , , , , ,71 50 MA , , , ,92 6/10/ , , , , , , , , MA , , , ,70 22

23 BOAX N s ruční převodovkou MN/MR, celkové rozměry BOAX N s ruční převodovkou MN/MR, model T2 Disk z tvárné litiny JS 1030 poniklované (3j) Disk z tvárné litiny JS 1030 s polyuretanovým nátěrem (3g) Manžeta z EPDM (XU) Manžeta z EPDM Rozměry (mm) Hmotnost (XU) Ovládání DN PN PS A B C D Ø E h2 d1 I1 (kg) 3g6k3jXU CZK 3g6k3gXU CZK 300 6/10/16 MN , , , MN , , , , MR , , , , MR , , MN , , , , MR , , , , MR , ,20 23

24 BOAXMAT-N s el.pohonem BERNARD, celkové rozměry OA6, OA8 and OA15 ASP, AS50 a BS100 24

25 BOAXMAT-N, s el.pohonem BERNARD (IP 65), 230V/50Hz jednofázový BOAXMAT-N, s el.pohonem BERNARD (IP 65), 230V/50Hz jednofázový Disk z tvárné litiny JS 1030 poniklované (3j) Disk z tvárné litiny JS 1030 s polyuretanovým nátěrem (3g) BOAXMAT-N, s el.pohonem BERNARD (IP 67), 400V/50Hz třífázový Disk z tvárné litiny JS 1030 poniklované (3j) Disk z tvárné litiny JS 1030 s polyuretanovým nátěrem (3g) Disk z tvárné litiny JS 1030 poniklované (3j) Hmotnost EPDM (XU) Manžeta z Rozměry (mm) Ovládání DN PN PS A B C D Ø E Ø V h2 d1 I1 (kg) 3g6k3jXU CZK , , , ,93 LEA , , , , LEA , , LEB , , , , LEB , , , ,80 Hmotnost Rozměry (mm) Ovládání Manžeta z EPDM (XU) Manžeta z EPDM (XU) DN PN PS A B C D Ø E Ø V h2 d1 I1 (kg) 3g6k3jXU CZK 3g6k3gXU CZK , , , , , ,66 OA , , , , , , , ,44 OA , , OA , , OA , , , ,26 ASP , , , ,50 AS , , BS , , AS , , BS , ,71 Hmotnost Rozměry (mm) Ovládání Manžeta z EPDM (XU) Manžeta z EPDM (XU) DN PN PS A B C D Ø E Ø V h2 d1 I1 (kg) 3g6k3jXU CZK 3g6k3gXU CZK , , , , , , , ,90 OA , , , , , , , , OA , , OA , , , ,53 ASP , , , ,34 AS , , BS , , AS , , BS , ,96 25

26 BOAX-S/BOAXMAT-S BOAX-S ruční ovládání/boaxmat-s elektrické ovládání Motýlová klapka s manžetou AMRING PN 6/10/16 DN Klapka, viz katalogový sešit Použití Vytápění nebo klimatizace (uzavřené i otevřené okruhy) Pitná voda, cirkulace TUV, v provedení s nitridovou manžetou (K), též stlačený vzduch Provozní údaje Dovolený tlak (provozní tlak) 16 bar: DN 20 až 200 při teplotě prostředí 10 bar: DN 250 při teplotě prostředí Tlaková diference je identická s provozním tlakem Rozsah teplot: od -10 C do C Použití pro vakuum až do 0.2 bar (abs.) Max. rychlost proudění při provozním tlaku: 4 m/s Materiály Těleso: tvárná litina JS 1030 (kód 3g) Disk klapky: nerezová ocel type (kód 6) Hřídel: nerezová ocel 13 % Cr (kód 6k) Manžeta: EPDM (kód XU): od 10 C do +130 C nitril (kód K): od 5 C do +90 C epichlorhydrin (kód EG): od -25 C do +100 C Výhody na první pohled Těleso se středicími oky T2: vhodná jako koncová armatura a pro demontáž potrubí za klapkou Ochrana proti kondenzaci Permanentní a spolehlivé uzavření a utěsnění do atmosféry Páka uzamykatelná visacím zámkem, zajistitelná ve 13 polohách (s pákou LP) Kompaktní ruční převodovka, nevratná ve všech polohách, (s manuální převodovkou MA nebo MN/MR) Prodloužený krk umožňuje tepelnou izolaci Schválena pro použití na pitnou vodu Neobsahuje azbest, PCB a látky zhoršující přilnavost barev BOAXMAT-S: klapky s el.pohonem Bernard Provedení Prodloužený krk umožňuje tepelnou izolaci Základ zařízení zabraňujícího kondenzaci je konstruován pro snadnou instalaci izolačního pláště Elastomerová manžeta se zvětšeným objemem pryže na průchodu hřídele zajišťuje perfektní těsnost do atmosféry Těsnost v obou směrech průtoku (bez viditelných netěsností podle EN (míra netěsnosti A) a ISO 5208 (kategorie A) Stavební délka podle ISO 5752, řada 20, EN 558-1, řada 20 Montážní deska podle ISO 5211 Polyuretanový nátěr, tloušťka: 80 µm, barva oranžová (RAL 2002) Připojení do potrubí podle EN 1092 PN 6 / 10 / 16 Typ tělesa T2, DN 20 až 250: jedno těleso pro 3 varianty připojení Označení podle EN 19 Klapka podle EN 593 Klapky splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 V případě armatur s el.pohonem je agregát považován za kompletní zařízení ve shodě s požadavky Směrnice o strojních zařízeních 2006/42/ES. Armatury vyhovují požadavkům nařízení REACH 1907/2006. Standardní varianty Vzduchové pohony ACTAIR / DYNACTAIR Detekce polohy AMTROBOX Ovládací skříňka AMTRONIC, se sběrnicí Polohovací a ovládací skříňka SMARTRONIC 26

27 BOAX-S s pákou LP, celkové rozměry BOAX-S s pákou LP Teplota: od 10 C do +130 C s EPDM (kód XU) od 5 C do + 90 C s nitrilem(kód K) od 25 C do +100 C s epichlorhydrin em (kód EG) Disk z nerezové oceli Disk z nerezové oceli Disk z nerezové (6g) (6g) oceli (6g) Cena/ks Cena/ks Manžeta z EPDM Epichlor.manžeta Cena/ks Rozměry (mm) Hmotnost (XU) (EG) Manžeta z nitrilu (K) Ovládání DN PN PS I2 d1 Ø d4 h2 I1 (kg) 3g6k6gXU CZK 3g6k6gK CZK 3g6k6gEG CZK , , , , , , , , , , , ,6 40 LP , , , , , , , , /10/ , , , , , , , , LP , , , , , , , , LP , , , , , , , , LP , , , ,74 27

28 BOAX-S s ruční převodovkou MA, celkové rozměry BOAX-S s ruční převodovkou MA Teplota: od 10 C do +130 C s EPDM (kód XU) od 5 C do + 90 C s nitrilem(kód K) od 25 C do +100 C s epichlorhydrin em (kód EG) Disk z nerezové oceli Disk z nerezové oceli Disk z nerezové (6g) (6g) oceli (6g) Cena/ks Cena/ks Cena/ks Epichlor.manžeta Rozměry (mm) Hmotnost (EG) Manžeta z EPDM (XU) Manžeta z nitrilu (K) Ovládání DN PN PS d1 Ø d2 Ø d4 h2 I1 (kg) 3g6k6gXU CZK 3g6k6gK CZK 3g6k6gEG CZK nost , , , , , , , , , , , , , , ,41 50 MA , , , , /10/ , , , , , , , , , , , , , , , , , , , , MA , , , , , , , ,54 28

29 BOAX-S s ruční převodovkou MN/MR. celkové rozměry BOAX-S s ruční převodovkou MN/MR Teplota: od 10 C do +130 C s EPDM (kód XU) od 5 C do + 90 C s nitrilem(kód K) od 25 C do +100 C s epichlorhydrin em (kód EG) Disk z nerezové oceli (6g) Disk z nerezové oceli (6g) Disk z nerezové oceli (6g) Manžeta z EPDM Cena/ks Cena/ks Epichlor. Cena/ks Manžeta z nitrilu (K) Rozměry (mm) Hmotnost (XU) manžeta(eg) Ovládání (kg) DN PN PS A B C D E h2 d1 I1 3g6k6gXU CZK 3g6k6gK CZK 3g6k6gEG CZK /16 MN , , , , , MN , , , , , , , , MR , , , , , , , , MR , , , , MN , , , , , , , , MR , , , , , , , , MR , , , ,12 29

30 BOAXMAT-S s el.pohonem, celkové rozměry OA3, OA6 & OA15 ASP, AS50 & BS100 AS200 30

31 BOAXMAT-S s el.pohonem BERNARD/DEUFRA (IP 65), 230V/50Hz jednofázový Disk z nerezové oceli 1,4301 (6g) Hmotn Manžeta z EPDM Rozměry (mm) Ovládání ost (XU) DN PN PS A B C D Ø E Ø V h2 d1 I1 (kg) 3g6k6g XU product , , , , , ,36 OA , , , , , , , ,19 OA , , , ,11 OA , , , ,36 ASP , , , ,42 AS , , , ,86 10 BS , , AS , , AS , , , ,86 16 BS , , AS , ,02 BOAXMAT-S s el.pohonem BERNARD/DEUFRA (IP 67), 400V/50Hz třífázový Disk z nerezové oceli 1,4301 (6g) Manžeta z EPDM Rozměry (mm) Hmotnost Ovládání (XU) (kg) DN PN PS A B C D Ø E Ø V h2 d1 I1 3g6k6 XU CZK , , , , , , , ,47 OA , , , , , , , , , ,98 OA , , , ,13 ASP , , , ,11 AS , , , ,69 10 BS , , AS , , AS , , , ,69 16 BS , , AS , ,41 31

32 DANAÏS 150 Motýlová klapka, s těsněním kov na teflon nebo kov na kov, pro vyšší provozní nároky Třída 150 a PN 25 DN DN 2 24 Klapka, viz katalogový sešit Použití Ropa, plyn, chemikálie, petrochemie, jaderné elektrárny Cukrovarnický průmysl, průmysl papíru a celulózy, geotermální použití, lodní stavitelství Použití pro páru, vakuum a další aplikace, vyžadující použití excentrického disku klapky Provozní údaje Dovolený tlak: 25 bar při teplotě prostředí: Provoz při p omezen na 20 bar Teplota: od -50 C min. do +260 C max. pro t ěleso z nerezové oceli od -10 C min. do +260 C max. pro ocelové t ěleso omezena na +220 C pro klapky s PTFE Použití pro vakuum až do 0 bar, absolutní Max. dovolená rychlost proudění při dovoleném tlaku: 4 m/s pro kapaliny a 50 m/s pro čisté plyny Materiály Těleso a disk klapky: Ocel ASTM Nerezová ocel ASTM A 351 gr. CF 8M / (kód 6) Hřídel: Nerezová ocel ASTM A 564 gr. 630 / (kód 6e) Disk klapky: Nerezová ocel ASTM A 351 gr. CF 8M / (kód 6) Sedlo: PTFE (kód FB) Výhody na první pohled Konstrukce těsnění zlepšuje výkon, zajišťuje těsnost při stoupajícím tlaku, snadnou výměnu a dlouhou životnost Prodloužená ložiska zajišťují výbornou oporu ovládacího hřídele Pojistka proti vystřelení Spodní část klapky zajišťuje integritu a odolnost pláště proti tlaku Provedení Konstrukce podle EN a ASME B Mezipřírubové těleso s plochými čely (T1): DN 50 až 600 (DN 2" až 24") Těleso se závitovými středicími oky s těsnícími lištami (T4): DN 50 až 600 (DN 2" až 24") Tři vyměnitelné těsnící prstence: plastomer, protipožární plastomer nebo kov Přenos pohybu s dvojitou excentricitou Uzavření klapky (dosedací plocha sedlo / disk ) a těsnění do atmosféry podle EN (míra netěsnosti A), ISO 5208 (kategorie A) Stavební délka podle EN 558-1, řada 20, ISO 5752, řada 20 (kromě DN 350: ISO 5752, řada 25) a API 609, tabulka 2 Klapku lze montovat mezi příruby podle EN , PN 10, PN 16, PN 25, ASME B16.5 třída 150 a JIS B K, 16K, 20K. Další možnosti na vyžádání. Montážní deska podle ISO 5211 Ocelové těleso: šedý nátěr, tloušťka 30 µm Těleso z nerezové oceli: mořené a pasivované Označení podle EN 19 Klapka podle EN 593 Klapky splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 V případě armatur s el.pohonem je agregát považován za kompletní zařízení ve shodě s požadavky Směrnice o strojních zařízeních 2006/42/ES. Armatury vyhovují požadavkům nařízení REACH 1907/2006. Standardní varianty Protipožární těsnění PTFE SF dle API 607 kód F Nerezová ocel 301 (kód 6a) Vzduchové pohony ACTAIR / DYNACTAIR Elektrický pohon ACTELEC Hydraulický pohon ACTO Detekce polohy AMTROBOX Ovládací skříňka AMTRONIC, se sběrnicí Polohovací a ovládací skříňka SMARTRONIC Model vyhovující ATEX podle směrnice 94/9/CE 32

33 DANAÏS 150 s pákou SR/SM Celkové rozměry Model T1, PN 25 Těleso z oceli (kód 1) Těsnicí prstenec z PTFE (FB) Těleso z nerezové oceli (kód 6) Těsnicí prstenec z PTFE (FB) Model T1, PN10/16 Těleso z oceli (kód 1) Těleso z nerezové oceli (kód 6) Hmotnost prstenec z prstenec z Těsnicí Těsnicí PS Delta P Ovládání Rozměry (mm) PN [bar] [bar] DN l2 d1 h2 l1 (kg) 1 6e 6 FB CZK 6 6e 6 FB CZK 50 SR , , , , , ,92 16 SR , , , , , ,35 10/16 16 SR , , , , , SM , , , , ,43 Hmotnost PS Delta P Ovládání Rozměry (mm) PN [bar] [bar] (kg) DN l2 d1 h2 l1 1 6e 6 FB CZK 6 6e 6 FB CZK 50 SR , , , , , ,92 20 SR , , , , , , SR , , , , , SM , , , , ,43 33

34 DANAÏS 150 s ruční převodovkou MN/MR Celkové rozměry Model T1, PN10/16 Těleso z oceli (kód 1) Těsnicí prstenec z PTFE (FB) Těleso z nerezové oceli (kód 6) Těsnicí prstenec z PTFE (FB) , , , , , , MN , , , , , , , , , , , , ,88 16 MN , , , ,63 10/ MN , , , , , , ,57 16 MN , , , , MR , , , , MR , , , , MR , , , , MR , , ,62 Model T1, PN 25 Těleso z oceli (kód 1) Těsnicí prstenec z PTFE (FB) Těleso z nerezové oceli (kód 6) Těsnicí prstenec z PTFE (FB) Hmotnost PS Delta P Ovládání Rozměry (mm) PN [bar] [bar] (kg) DN A B C Ø E h2 d1 l1 1 6e6 FB CZK 6 6e6 FB CZK Hmotnost PS Delta P Ovládání Rozměry (mm) PN [bar] [bar] (kg) DN A B C Ø E h2 d1 l1 1 6e6 FB CZK 6 6e6 FB CZK , , , , , , MN , , , , , , , , , , , , ,88 20 MN , , , , MN ,5 50, , , , , , ,57 20 MN ,5 50, , , , MR , , , , MR , , , MR , , , , MR , , ,62 34

35 ISORIA 10, 16, 20, 25 Centrická motýlová klapka s manžetou AMRING PN 6/10/16 DN Klapka, viz katalogové sešity , , , Použití Průmyslové procesy a sektor energetiky Provozní údaje Maximální tlak (provozní tlak) při teplotě prostředí: ISORIA 10: 10 bar ISORIA 16: 16 bar ISORIA 20: 20 bar ISORIA 25: 25 bar Teplota: ISORIA 10: od -10 C do +200 C ISORIA 16: od -10 C do +200 C ISORIA 20: od -10 C do +80 C ISORIA 25: od -10 C do +60 C Materiály Těleso: šedá i tvárná litina Hřídel: nerezová ocel Disk klapky: tvárná litina s různými možnostmi povlaků / nerezová ocel / hliníková bronz další materiály na vyžádání Manžeta: EPDM / nitril / viton / hypalon další materiály na vyžádání Výhody na první pohled Těleso se středicími oky (T2) a těleso se závitovými středicími oky s těsnící lištou (T4) a těleso se dvěma přírubami s plochými čely (T5): vhodná jako koncová armatura a pro demontáž potrubí za klapkou Mnoho materiálových variant pro manžety a disky klapky pro zajištění nejnáročnějších aplikací Klapky mohou být osazeny širokou řadou pohonů a automatizačního příslušenství Provedení Mezipřírubové těleso s plochými čely (T1): DN 40 až 1000 Těleso se středicími oky (T2): DN 40 až 600 Těleso se závitovými středicími oky s těsnícími lištami (T4): DN 40 až 600 Těleso se dvěma přírubami s plochými čely (T5): DN 150 až 1000 Stavební délka podle ISO 5752, řada 20, EN 558-1, řada 20 Připojení do potrubí podle EN 1092 PN 10 / 16, ASME B 16-5, třída 150, další alternativy na vyžádání Montážní deska podle ISO 5211 Označení podle EN 19 Těsnost v obou směrech průtoku (bez viditelných netěsností) podle EN (míra netěsnosti A) a ISO 5208 (kategorie A) Těleso s polyuretanovým nátěrem 80 µm, barva modrá (RAL 5002), další varianty na vyžádání Disk klapky je z tvárné litiny s epoxidovým nátěrem, tloušťka: 80 µm, barva hnědá (RAL 8012) Klapka podle EN 593 a ISO Klapky splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 V případě armatur s el.pohonem je agregát považován za kompletní zařízení ve shodě s požadavky Směrnice o strojních zařízeních 2006/42/ES. Armatury vyhovují požadavkům nařízení REACH 1907/2006. Standardní varianty Vzduchové pohony ACTAIR / DYNACTAIR Elektrický pohon ACTELEC Hydraulický pohon ACTO Detekce polohy AMTROBOX Ovládací skříňka AMTRONIC, se sběrnicí Polohovací a ovládací skříňka SMARTRONIC Model vyhovující podle směrnice ATEX 94/9/EC Možnost verze APSAD Ceny na vyžádání. 35

36 36

37 Uzavírací ventily 37

38 BOA-SuperCompact Bezúdržbový mezipřírubový ventil, stavební délka totožná se světlostí PN 6/10/16 DN Ventil, viz katalogový sešit Použití Horkovodní otopné systémy až do 120 C Klimatizační systémy Nevhodný pro kapaliny s obsahem minerálních olejů, páru nebo kapaliny, narušující EPDM a šedou litinu Další kapaliny na vyžádání Provozní údaje Rozsah teplot: od 10 C do +120 C Rozsah tlaku: až do p =16 bar Materiály Těleso: šedá litina s lamelovým grafitem EN-GJL 250 Další podrobnosti, viz katalogový sešit Provedení Průchozí uzavírací ventil se šikmým sedlem Vyrovnávací otvory příruby pro vystředění, montáž na konci potrubí a demontáž za armaturou Konstrukce se šikmým sedlem DN stavební délka (stavební délka = jmenovitá světlost) dle EN 558/94 (DN ), EN 558/14 (DN 200) Jednodílné tlakonosné těleso Nestoupající ruční kolo Ukazatel polohy vně izolačního materiálu Zařízení na zajištění polohy a omezení zdvihu Izolovaný kryt s antikondenzační funkcí Vhodný pro plnou izolaci podle otopných systémů Nestoupající vřeteno s chráněným vnějším závitem Bezúdržbové těsnění vřetene Kompaktní škrtící kuželka s povlakem z EPDM se zpětným těsněním Úprava vnějších povrchů: modrá barva RAL 5002 Ventily splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 Standardní varianty Plombovatelný kryt (proti neoprávněnému použití) Elektrické pohony Výhody na první pohled Škrtící kuželka: jeden model pro uzavírání a škrcení, lineární škrtící charakteristika Absolutní těsnost díky jednodílnému tlakonosnému tělesu Uzavírání odolné proti rázovým vlnám 38

39 Celkové rozměry Standardní provedení Rozměry (mm) Hmotnost Ident.číslo DN PN I h1 h2 Ø d1 b2 (kg) CZK 20/ , , , , , , , , /10/ , , , , , , , , , , , , , ,76 39

40 BOA-Compact Bezúdržbový uzavírací ventil, měkce těsnící, s krátkou stavební délkou PN 6/10/16 DN Ventil, viz katalogový sešit Použití Horkovodní otopné systémy až do 120 C Klimatizační systémy Nevhodný pro kapaliny s obsahem minerálních olejů, páru nebo kapaliny, narušující EPDM a šedou litinu Další kapaliny na vyžádání Provozní údaje Rozsah teplot: od 10 C do +120 C Rozsah tlaku: až do p = 16 bar Materiály Těleso: šedá litina s lamelovým grafitem EN-GJL 250 Další podrobnosti, viz katalogový sešit Provedení Přímý uzavírací ventil se šikmým sedlem a svislým víkem Konstrukce se šikmým sedlem Stavební délka podle EN Jednodílné tlakonosné těleso Nestoupající ruční kolo Příruby dle DIN EN typ 21 Nestoupající vřeteno s chráněným vnějším závitem Ukazatel polohy umístěný mimo izolaci Bezúdržbové těsnění vřetene s profilovaným kroužkem z EPDM Kompaktní škrtící kuželka s povlakem z EPDM se zpětným těsněním Úprava vnějších povrchů: modrá barva RAL 5002 Zařízení pro zajištění polohy, omezení zdvihu, ukazatel polohy, škrtící kuželka a kryt s antikondenzační funkcí jsou standardní vybavení Ventily splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 Testováno dle specifikace německého Llloyd Standardní varianty Plombovatelný kryt (proti nepovolanému zavření) Elektrické pohony Výhody na první pohled Nízké nároky na prostor díky tělesu s krátkou stavební délkou a malým ručním kolem Škrtící kuželka jako standard: jeden model pro uzavírání a škrcení, lineární škrtící charakteristika Těsně lícovaný izolovaný kryt s antikondenzační funkcí jako standardní výbava, optimální izolace 40

41 Celkové rozměry Varianta s plombovatelným krytem Standardní model Varianta s plombovatelným krytem (Ochrana proti neoprávněnému použití) Rozměry (mm) Hmotnost Ident.číslo nost Ident.číslo Rozměry (mm) Hmot- (kg) (kg) DN PN I h1 Ø d1 a3 D CZK h3 Ø d4 CZK , ,06 1, , , , , , , ,97 2, , , , , , ,64 4, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,5 95 2, ,06 2, , , , , , , , , ,97 3, , , , , , ,64 5, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,09 41

42 BOA-H šedá nebo tvárná litina Bezúdržbový uzavírací ventil s těsněním kov na kov s vlnovcem PN DN Ventil, viz katalogový sešit Použití Teplovodní otopné systémy Horkovodní otopné systémy s vysokými teplotami Systémy pro přenos tepla Zařízení tlakových nádob podle AD Musí se dodržovat limity uvedené v technických prospektech. Podrobnosti konzultujte s výrobcem. Další média na vyžádání Provozní údaje Rozsah teplot: od 10 C do +300 C pro EN-GJL-250 / JL 1040 od 10 C do +350 C pro EN GJS LT / JS Rozsah tlaku: až do p = 25 bar (pouze pro EN-GJS LT / JS 1025 in PN25) Výhody na první pohled Vysoká provozní spolehlivost díky nestoupajícímu vřetenu s chráněným vnějším závitem, který není v kontaktu a dopravovanou kapalinou Ukazatel polohy je umístěn mimo izolační materiál a lze tedy kdykoliv identifikovat polohu kuželky ventilu Nízké nároky na prostor díky nestoupajícímu ručnímu kolu Vlnovec je chráněn i v úplně otevřené poloze ventilu Materiály Přímý tvar: šedá litina s lamelárním grafitem EN-GJL-250 / JL 1040 tvárná litina EN GJS LT / JS 1025 Rohový tvar: šedá litina s lamelárním grafitem EN-GJL-250 / JL1040 Další podrobnosti, viz katalogový sešit. Provedení Přímý nebo rohový tvar s vodorovným sedlem Škrtící kuželka až do DN 100 (> DN 100: uzavírací kuželka) Ukazatel polohy, zařízení pro zajištění polohy a omezení zdvihu pro všechny velikosti ventilu Kompaktní víko Vřeteno utěsněno vlnovcem a bezpečnostní ucpávkou, bez údržby Nestoupající ruční kolo Příruby podle DIN EN , typ 21 Úprava vnějších povrchů: barva modrá RAL 5002 Ventily splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 Ventily nemají potenciální vnitřní zápalný zdroj a mohou se používat v potenciálně výbušných prostředích, skupina II, kategorie 2 (zóny 1+21) a kategorie 3 (zóny 2+22) podle ATEX 94/9/EC Standardní varianty Škrtící kuželka až do DN 100 Kuželka s těsnícím kroužkem (max. 200 C, škrtící kuželka pro D N , uzavírací kuželka pro DN ) Plombovatelný kryt (ochrana proti neoprávněnému použití) Odlehčovací kuželka od DN 200 Bez mazání tukem Speciální konstrukce přírub Nátěr odolávající vysokým teplotám (pro aplikace > 200 C): hliníkově šedý Nízkoteplotní ocelové šrouby, pro teploty až do 30 C (pouze pro JS 1025) Certifikace 3.1 K dispozici také s tělesem rohového tvaru 42

43 Celkové rozměry Standardní model, PN 16, JL 1040 / GJL-250 DN : se škrtící kuželkou, DN : s uzavírací kuželkou Rozměry (mm) Hmotnost Ident.číslo (kg) DN PN I1 h1 Ø d1 a Ø D CZK , , , , , , , , , , , , , , , , , , , , , , , , , , , ,50 Varianty, PN 16, JL 1040 / GJL-250 Ventil se škrtící kuželkou a těsnícím kroužkem z PTFE DN : se škrtící kuželkou DN : s uzavírací kuželkou Ventil se škrtící kuželkou Ventil s odlehčovací kuželkou Cena/ks Cena/ks Cena/ks Ident.č. Ident.č. Ident.č. DN PN CZK CZK CZK , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,02 43

44 Celkové rozměry Standardní model, PN 16, JS 1025 / GJS-400-LT-18 DN : se škrtící kuželkou, DN s uzavírací kuželkou Rozměry (mm) Hmotnost Ident.číslo DN PN I1 h1 Ø d1 a Ø D (kg) CZK , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,37 Varianty, PN 16, JS 1025 / GJS-400-LT-18 Ventil se škrtící kuželkou a těsnícím kroužkem z PTFE DN : se škrtící kuželkou DN : s uzavírací kuželkou Ventil se škrtící kuželkou Ventil s odlehčovací kuželkou Cena/ks Cena/ks Cena/ks Ident.č. Ident.č. Ident.č. DN PN CZK CZK CZK , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,36 44

45 Celkové rozměry Standardní model, PN 25, JS 1025 / GJS-400-LT-18 DN : se škrtící kuželkou, DN s uzavírací kuželkou Rozměry (mm) Hmotnost Ident.číslo (kg) DN PN I1 h1 Ø d1 a Ø D CZK , , , , , , , , , , , , , , , , , , , , , ,75 Varianty, PN 25, JS 1025 / GJS-400-LT-18 Ventil se škrtící kuželkou a těsnícím kroužkem z PTFE DN : se škrtící kuželkou DN : s uzavírací kuželkou Ventil se škrtící kuželkou Ventil s odlehčenou kuželkou Cena/ks Cena/ks Cena/ks Ident.č. Ident.č. Ident.č. DN PN CZK CZK CZK , , , , , , , , , , , , , , , , , , , , , ,

46 BOA-H Mat E Uzavírací ventil s el.pohonem PN DN Ventil, viz katalog.sešit Použití Teplovodní otopné systémy Klimatizační systémy Napájecí kotle Recirkulace kotlů Chemický průmysl Procesní strojírenství Zpětné získávání tepla Cukrovarnictví Provozní údaje Rozsah teplot: od 10 C do +300 C pro EN-GJL-250 / JL 1040 od 10 C do +350 C pro EN GJS LT / JS Rozsah tlaku: až do p = 25 bar (pouze pro EN-GJS LT / JS 1025 in PN25) Materiály Přímý tvar: šedá litina s lamelárním grafitem EN-GJL-250 / JL 1040 tvárná litina EN GJS LT / JS 1025 Rohový tvar: šedá litina s lamelárním grafitem EN-GJL-250 / JL1040 Další podrobnosti, viz katalogový sešit. Provedení Přímý tvar s vodorovným sedlem Škrtící kuželka až do DN 100 Uzavírací kuželka pro DN 125 a výše Ucpávka z PTFE až do 250 C Grafitová ucpávka až do 350 C Příruby dle DIN EN typ 21 Stupeň propustnosti A Úprava vnějších povrchů: barva modrá RAL 5002 Ventily splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 Pohony (technická data pro základní konfiguraci): 3-bodové pohony (otevřeno stop zavřeno) Napájení: 230 V AC / 24 V AC Detekce polohy 2 koncovými spínači Výhody na první pohled Vnitřní části z vysoce kvalitní oceli : dlouhá životnost a chemická odolnost. Plně zapouzdřené těsnění víka minimalizuje rizika průsaku. Možnost dvou typů ucpávek: bezúdržbová PTFE (< 250 C) nebo grafitová (350 C). 3-bodový el.pohon, možno dodat v různých velikostech až do 14 kn. Standardní varianty Ventil: Kuželka s ucpávkou PTFE (až do 200 ) Jiné provedení přírub Nátěr odolávající vysokým teplotám (hliníkově šedý) Certifikáty na přání zákazníka Pohony: 230 V (opce 24V) Vytápění elektromotoru Ceny na vyžádání. 46

47 Celkové rozměry Rozměry ventilu BOA-H Mat E Rozměry (mm) Hmotnost DN PN l h1 h2 d2 D b k n d4 (kg) ,5 101,0 M , ,5 107,0 M , ,0 146,0 M , ,0 151,0 M , ,0 144,5 M , ,5 180,0 M , ,0 184,0 M , ,0 218,0 M , ,5 259,5 M , ,5 261,0 M , ,5 101,0 M , ,5 107,0 M , ,0 146,0 M , ,0 151,0 M , ,0 144,5 M , ,5 180,0 M , ,0 184,0 M , ,5 218,0 M , ,5 259,5 M , ,0 261,0 M ,5 Rozměry el.pohonů EA-C 20 až EA-C 140 Pohon Krouticí moment [N] A [mm] X [mm] Rozměry 3-bodový 24 V AC Hmotnost [kg] 3-bodový 230 V AC EA-C ,0 7,0 EA-C ,0 7,0 EA-C ,0 10,0 EA-C ,0 10,0 47

48 BOA-H / -HE / HV / HEV ocel Bezúdržbový uzavírací ventil s vlnovcem s přírubami nebo přivařovacími konci PN 25/40 DN Ventil, viz katalogový sešit Použití Průmyslové podniky, technika budov, kombinované elektrárny a teplárny, stavba lodí Voda, pára, plyn, oleje a další neagresivní média Další média na vyžádání Provozní údaje Max. dovolená teplota: +450 C Max. dovolený tlak: 40 bar Materiály Přírubové ventily: DN 10-40: kovaná ocel P 250 GH / DN : litá ocel GP 240 GH+N / N Ventily s přivařovacími konci: DN 10-50: kovaná ocel P 250 GH / DN : litá ocel GP 240 GH+N / N Provedení Přímý uzavírací ventil Uzavírací kuželka Dosedací plocha sedlo / kuželka je vyrobena z Cr-oceli nebo z CrNioceli, odolné vůči opotřebení a korozi Vnější závit Zpětné těsnění Vřeteno utěsněné dvoustěnným vlnovcem a bezpečnostní ucpávkou Komponenty testovány podle TÜ.A./AR-291 (modul H) Úprava vnějších povrchů: barva modrá RAL 5002 Ventily splňují požadavky specifikované v TA-Luft (VDI 2440) Ventily splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 Ventily nemají potenciální vnitřní zápalný zdroj a mohou se používat v potenciálně výbušných prostředích, skupina II, kategorie 2 (zóny 1+21) a kategorie 3 (zóny 2+22) podle ATEX 94/9/EC Výhody na první pohled Plně zapouzdřené těsnění víka: není možné vytlačení těsnění, spolehlivé utěsnění do atmosféry Zpětné těsnění: ochrana personálu a pojistka proti vystřelení, dodatečné těsnění vřetene pro nouzový provoz Pancéřované sedlo ventilu:vysoká funkční spolehlivost a dlouhá životnost Standardní varianty Škrtící kuželka Odlehčovací kuželka DN (pro DN NORI 40) Ukazatel polohy (standardní výbava pro DN ) Šrouby / šestihranné matice vyrobeny z A4-70 (pro nízké teploty) Víko Konstrukce bez tuku Jiná provedení přírub / přivařovacích konců Přejímací zkoušky podle technických předpisů, jako TRD / TRB / AD2000 (německý předpis pro parní kotle / regulace tlakových nádob) a/nebo podle specifikace zákazníka 48

49 Celkové rozměry Standardní model, typ H ,8 - na vyžádání , , , , , , , , , ,22 25/ , , , , , , , , , , , , , , ,0 - na vyžádání Celkové rozměry Standardní model, typ HE Rozměry (mm) Hmotnost Ident.číslo DN PN l h1 h4 Ø d Ø D (kg) CZK Rozměry (mm) Hmotnost Ident.číslo DN PN l h1 h4 Ø d Ø A max. (kg) CZK ,0 - na vyžádání , , , , , , , , , , / , , ,1 17,0 - na vyžádání ,9 30,0 - na vyžádání ,3 40,0 - na vyžádání ,7 60,0 - na vyžádání ,3 80,0 - na vyžádání ,1 130,0 - na vyžádání 49

50 BOA-Control IMS Bezúdržbový měkce těsnící vyvažovací a uzavírací ventil PN 16 DN Ventil, viz katalogový sešit Použití Horkovodní otopné systémy až do 120 C Studená voda pro klimatizační systémy Nevhodný pro média s obsahem minerálních olejů, páru nebo pro média, poškozující EPDM a nepovrstvenou šedou litinu, např. v otevřených chladících okruzích Provozní údaje Rozsah teplot: od 10 C to +120 C Max. dovolený tlak: 16 bar Média Horká voda pro otopné systémy, s obsahem nebo bez obsahu glykolu (max. 50 %) Studená voda pro klimatizační systémy, s obsahem nebo bez obsahu glykolu (max. 50 %) Médium musí vyhovovat požadavkům v technických pokynech TCh 1466 Německé asociace pro technický dozor (VdTÜV). Materiály Těleso: šedá litina s lamelovým grafitem EN-GJL 250 Další podrobnosti, viz katalogový sešit Provedení Snímač (IP 54) pro měření průtoku a teploty a také pro zjištění jmenovité světlosti Průchozí uzavírací ventil se šikmým sedlem Nestoupající vřeteno s chráněným vnějším závitem Nestoupající ruční kolo, zařízení na zajištění polohy a omezení zdvihu Kompaktní škrtící kuželka s povlakem z EPDM (měkké těsnění) a zpětné těsnění Bezúdržbové těsnění vřetene s profilovým kroužkem z EPDM Krátká stavební délka podle DIN EN 558/14 (DN ) Úprava vnějších povrchů: modrá RAL 5002 Ventily splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 Standardní varianty Plombovatelný kryt Elektrické pohony (DN 15 až DN 200 Výhody na první pohled Zabudovaný snímač: přímé zobrazení průtoku, teploty a jmenovité světlosti Zajišťovací zařízení: ochrana proti náhodné změně nastavení ventilu Standardní škrtící kuželka: jeden model pro uzavírání a škrcení Příslušenství Vodící trubky pro izolované ventily Sada A: 50 mm Sada B: 85 mm Sada C: 115 mm Poznámky Přesné měření průtoku vyžaduje použití měřícího počítače BOATRONIC M-2, M-420, jak je to uvedeno v katalogovém sešitu

51 Celkové rozměry Standardní model , , , , , , , , , , , , , , , , , , , , , , , ,13 Rozměry (mm) Hmotnost Ident.číslo DN PN l h1 Ø d1 a1 a2 Ø D (kg) CZK Rozměry (mm) Hmotnost Ident.číslo (kg) DN PN l h1 h2max Ø d1 a Ø D CZK , , , , , ,56 BOATRONIC, za příplatek BOATRONIC M-2 BOATRONIC M-420 Ident.číslo CZK , na vyžádání Příslušenství Vodící trubky pro izolované ventily, za příplatek Ident.číslo CZK Sada A 50 mm ,28 Sada B 85 mm ,40 Sada C 115 mm ,76 Tloušťka izolace v mm/volba sady DN PN Sada A Sada A Sada A Sada A Sada B 20 Sada A Sada A Sada A Sada A Sada B 25 Sada A Sada A Sada A Sada B Sada B 32 Sada A Sada A Sada A Sada B Sada B 40 Sada A Sada A Sada A Sada B Sada B 50 Sada A Sada A Sada A Sada B Sada B 65 Sada A Sada A Sada A Sada B Sada B Sada A Sada A Sada A Sada B Sada B 100 Sada A Sada A Sada A Sada B Sada B 125 Sada A Sada A Sada B Sada B Sada B 150 Sada A Sada A Sada B Sada B Sada B 200 Sada A Sada B Sada B Sada B Sada B 250 Sada A Sada B Sada B Sada B Sada C 300 Sada B Sada B Sada B Sada B Sada C 350 Sada B Sada B Sada B Sada C Sada C 51

52 BOA-Control SAR Bezúdržbový měkce těsnící vyvažovací a uzavírací ventil PN 16 DN ⅜"-2" DN Ventil, viz katalogový sešit Použití Horkovodní otopné systémy až do 150 C Klimatizační systémy Provozní údaje Rozsah teplot: od 25 C to +150 C Rozsah tlaku: až do p = 16 bar Materiály Těleso: bronz Další podrobnosti, viz katalogový sešit Provedení tvar Y, průchozí uzavírací ventil s vnitřním závitem 2 samotěsnicí měřicí připojení pro přímé měření tlaku a průtoku s měřícím počítačem PFM 2000 Nestoupající ruční kolo, nestoupající vřeteno Digitální indikátor polohy otevření se 40 nastaveními a s indikací celé a 1/10 otáčky, odečitatelný shora i zespodu Zařízení pro zajištění polohy Koncová zarážka Plombovatelný kryt Dvojité těsnění vřetene pomocí O-kroužků a nastavitelného těsnění ucpávky Hrdlo pro měření tlaku s ochrannou krytkou Oranžové ruční kolo Neobsahuje azbest Ventily splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 2 Ventily nemají potenciální vnitřní zápalný zdroj a mohou se používat v potenciálně výbušných prostředích, skupina II, kategorie 2 (zóny 1+21) a kategorie 3 (zóny 2+22) podle ATEX 94/9/EC Výhody na první pohled Digitální ruční kolo se 40 regulačními polohami, indikující 1/10 otáčky na vrub: přesné řízení průtoku Dvojité těsnění do atmosféry: utěsnění vřetene pomocí O-kroužku a nastavitelného těsnění ucpávky Flexibilní instalace: měření průtoku je možné v obou směrech, tj. také při obráceném toku Standard model Celkové rozměry Rozměry (mm) Hmotnost Ident.číslo (kg) DN PN G D E L H M CZK 10 3/8 1/4 1/4 88, , , /2 1/4 1/4 88, , , /4 1/4 1/4 95, , , /4 1/ , , /4 3/8 1/ , , /2 3/8 1/ , , /8 1/ , ,30 52

53 NORI 40 ZXL/ZXS Uzavírací ventil s ucpávkou s přírubami nebo s přivařovacími konci PN 25/40 DN Ventil, viz katalogový sešit Použití Průmyslové podniky, technika budov, kombinované elektrárny a teplárny, stavba lodí Voda, pára, plyn a další neagresivní média Další média na vyžádání Provozní údaje Max. dovolená teplota: +450 C Max. dovolený tlak: 40 bar Materiály Provedení s přírubami: DN 10-40: kovaná ocel P 250 GH DN : litá ocel GP 240 GH+N N Provedení s přivařovacími konci: DN 10-50: kovaná ocel P 250 GH DN : litá ocel GP 240 GH+N N Další podrobnosti, viz tabulka materiálů Provedení Přímý uzavírací ventil Uzavírací kuželka Stoupající vřeteno Dosedací plochy sedlo / kuželka vyrobeny z Cr-oceli nebo CrNi-oceli, odolné proti opotřebení a korozi Zpětné těsnění Vřeteno utěsněné ucpávkou Plně zapouzdřené těsnění víka Komponenty testovány podle TÜ.A./AR-209 (modul B) Úprava vnějších povrchů: modrá RAL 5002 Ventily splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 Ventily nemají potenciální vnitřní zápalný zdroj a mohou se používat v potenciálně výbušných prostředích, skupina II, kategorie 2 (zóny 1+21) a kategorie 3 (zóny 2+22) podle ATEX 94/9/EC Výhody na první pohled Plně zapouzdřené těsnění víka: není možné vytlačení těsnění, spolehlivé utěsnění do atmosféry Zpětné těsnění: ochrana personálu a pojistka proti vystřelení, dodatečné těsnění vřetene pro nouzový provoz Pancéřované sedlo ventilu :vysoká funkční spolehlivost a dlouhá životnost Standardní varianty Škrtící kuželka Ukazatel polohy Odlehčovací kuželka Zařízení pro zajištění polohy Šrouby / šestihranné matice vyrobeny z A4-70 (nízká teplota.) Ucpávka z PTFE (max. 250 C) Bez tuku Odmaštěno pro práci s kyslíkem Jiná provedení přírub / přivařovacích konců Přejímací zkoušky podle technických předpisů, jako TRD / TRB / AD2000 (německý předpis pro parní kotle / regulace tlakových nádob) a/nebo podle specifikace zákazníka 53

54 Celkové rozměry Standardní model Ceny na vyžádání. Standardní varianty za příplatek na vyžádání Škrtící kuželka DN Škrtící kuželka DN Odlehčovací kuželka DN Zařízení pro zajištění polohy Ukazatel polohy Zpětná kuželka 54

55 BOACHEM ZXA Uzavírací ventily z nerezové oceli s ucpávkou s přírubami PN 10/40 DN Ventil viz katalogový sešit Použití Technologie výrobních procesů, průmysl obecně, technologie budov, technická zařízení pro domácnosti Potravinářský, nápojový a tabákový průmysl Pro agresivní média Provozní údaje Maximální dovolený tlak 40 bar Maximální dovolen teplota 400 C Poměry tlaku a teploty podle EN Materiály Nerezová ocel G X 5 CrNiMo Provedení Přímý tvar Škrtící kuželka až do DN 100 Uzavírací kuželka pro DN 125 a výše Odlehčená kuželka od: PN 10 DN 250 PN 16 DN 200 PN 25 DN 150 PN 40 DN 125 Otáčivé vřeteno Stoupající ruční kolo Zpětné těsnění Plně zapouzdřené těsnění víka Vřeteno utěsněno ucpávkou Ventily splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 Ventily nemají potenciální vnitřní zápalný zdroj a mohou se používat v potenciálně výbušných prostředích, skupina II, kategorie 2 (zóny 1+21) a kategorie 3 (zóny 2+22) podle ATEX 94/9/EC Výhody na první pohled Leštěné vřeteno Vysoce kvalitní dohlazené těsnicí plochy Plně zapouzdřené těsnění víka Standardní varianty Škrticí kuželka Ukazatel polohy Sedlo ze stelitu Kuželka s těsněním z PTFE (do 200 C max.) Ucpávka PTFE Bez oleje a tuku Těsnění s povrstvením z PTFE (do 200 C max.) Topný plášť z / nebo / Jiná provedení přírub 55

56 Celkové rozměry Standardní model, typ BOACHEM ZXA Se škrtící kuželkou Rozměry (mm) DN PN D L H (uzavřeno) H (otevřeno) Hmotnost (kg) Ident.č. Cena/ks , , , , , , , , , , , , , , , , / , , , , / , , , ,95 CZK S uzavírací kuželkou Rozměry (mm) Hmotnost Cena/ks Ident.č. (kg) PN DN D L H (uzavřeno) H (otevřeno) CZK 10/ , ,04 25/ , ,59 10/ , , , ,11 56

57 BOACHEM ZYA Uzavírací ventily z nerezové oceli s ucpávkou s přírubami PN 10/40 DN Ventil viz katalogový sešit Použití Technologie výrobních procesů, průmysl obecně, technologie budov, technická zařízení pro domácnosti Potravinářský, nápojový a tabákový průmysl Pro agresivní média Provozní údaje Maximální dovolený tlak 40 bar Maximální dovolená teplota 400 C Poměry tlaku a teploty podle EN Materiály Nerezová ocel G X 5 CrNiMo Materiály vnitřních prvků Vnitřní prvky z / Provedení Přímý tvar Y Uzavírací kuželka Otáčivé vřeteno Stoupající ruční kolo Zpětné těsnění Plně zapouzdřené těsnění víka Vřeteno utěsněno ucpávkou Ventily splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 Ventily nemají potenciální vnitřní zápalný zdroj a mohou se používat v potenciálně výbušných prostředích, skupina II, kategorie 2 (zóny 1+21) a kategorie 3 (zóny 2+22) podle ATEX 94/9/EC Standardní varianty Škrticí kuželka Odlehčená kuželka Ukazatel polohy Kuželka s těsněním z PTFE (do 200 C max.) Těsnění z PTFE Bez oleje a tuku Těsnění s povrstvením z PTFE (do 200 C max.) Topný plášť z / nebo / Jiná provedení přírub Výhody na první pohled Leštěné vřeteno Mazací čep Vysoce kvalitní dohlazené těsnicí plochy Uvnitř i vně zapouzdřené těsnění víka 57

58 Celkové rozměry Standardní model, typ BOACHEM ZYA S uzavírací kuželkou Rozměry (mm) Hmotnost Cena/ks Ident.č. (kg) DN PN D L H (uzavřeno) H (otevřeno) CZK , , , , , , , , , , , , / , , / , , / , , / , , / , , / , , / , , / , , / , , , ,26 S odlehčenou kuželkou Rozměry (mm) Hmotnost Cena/ks Ident.č. (kg) DN PN D L H (uzavřeno) H (otevřeno) CZK / , , , , , , , ,45 58

59 BOACHEM ZYAB Bezúdržbové ventily z nerezové oceli s vlnovcem s přírubami PN 10/40 DN Ventil viz katalogový sešit Použití Technologie výrobních procesů, průmysl obecně, technologie budov, technická zařízení pro domácnosti Potravinářský, nápojový a tabákový průmysl Pro agresivní média Provozní údaje Maximální dovolený tlak 40 bar Maximální dovolená teplota 400 C. Poměry tlaku a teploty podle EN Materiály Nerezová ocel G X 5 CrNiMo Materiály vnitřních prvků Vnitřní prvky / Provedení Přímý tvar se šikmým víkem Uzavírací kuželka Nestoupající vřeteno s nestoupajícím ručním kolem Ukazatel polohy Těsnění vřetene s dvoustěnným vlnovcem a bezpečnostní ucpávkou Ventily splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 Ventily nemají potenciální vnitřní zápalný zdroj a mohou se používat v potenciálně výbušných prostředích, skupina II, kategorie 2 (zóny 1+21) a kategorie 3 (zóny 2+22) podle ATEX 94/9/EC Standardní varianty Pro použití do -60 C Škrticí kuželka Odlehčovací kuželka Sedlo ze stelitu Kuželka s těsněním z PTFE (do 200 C max.) Zařízení pro zajištění polohy/ omezení zdvihu Vroubkované těsnění (z PTFE nebo s povrstvením z grafitu) Těsnění z PTFE (do 200 C max.) Bez oleje a tuku Polohový spínač Topný plášť z / nebo / Jiná provedení přírub Výhody na první pohled Ukazatel polohy jako standardní vybavení Mazací čep Dvoustěnný vlnovec přivařený na vřeteno Bezpečnostní ucpávka vyrobená z grafitu 59

60 Celkové rozměry Standardní model, typ BOACHEM ZYAB S uzavírací kuželkou Rozměry (mm) Hmotnost Cena/ks Ident.č. (kg) DN PN D L H (uzavřeno) H (otevřeno) CZK , , , , , , , , , , , , / , , / , , / , , / , , / , , / , na vyžádání / , , / , , / , , / , , , , , , , , , ,45 60

61 Šoupátka 61

62 62

63 HERA BD Nožové šoupátko obousměrné, měkce těsnící s epoxidovým nátěrem PN 10 (max.) DN Šoupátko, viz katalogový sešit Použití Průmyslové podniky, čistírny odpadních vod, výrobní technologie a potravinářský průmysl Pro vodu, odpadní vodu a kapaliny s obsahem pevných látek Jiné kapaliny na vyžádání Provozní údaje Rozsah teploty: -10 až +120 C Maximální dovolený provozní tlak, viz následující stránky) Materiály Těleso: EN-GJL-250 / JL 1040 (epoxidový nátěr) Nůž: / AISI 316Ti (DN ) / AISI 304 (DN 450 a větší) Vřeteno: / AISI 303 Těsnění: EPDM Provedení Mezipřírubový model pro použití jako bezpřírubové těleso nebo jako koncová armatura při plném provozním tlaku. Jednodílné (až do DN 500) nebo dvoudílné (od DN 600) těleso s integrovaným těsněním Krátká stavební délka podle EN 558-1/20 Nestoupající vřeteno s nestoupajícím ručním kolem Standardně je nůž vyroben z oceli až do DN 400 jako standard Zapouzdřené těsnění ve tvaru U z EPDM Těsnění s mechanickou ucpávkou Robustní třmen pro montáž pohonu, jako standard Korozní ochrana všech ocelových a litinových součástí epoxidovým nátěrem (200 µm), modré barvy, RAL 5015 Armatury vyhovují bezpečnostním požadavkům dle směrnice pro tlaková zařízení 97/23/EU (PED), příloha I pro kapaliny skupin 1(b) a 2. Armatury splňují bezpečnostní požadavky směrnice ATEX 94/9/EC a mohou se používat v potenciálně výbušném prostředí, skupina II, kategorie 2 (zóny 1+21) a kategorie 3 (zóny 2+22) Výhody na první pohled Jednodílné nebo dvoudílné těleso, uvnitř opracované: Nízké tlakové ztráty, perfektní těsnost a spolehlivé nastavení těsnění nože ve tvaru U v tělese Vyplachovací kouty v tělese: sedlo se při uzavření šoupátka vypláchne Těsnící prstenec šoupátka zajišťuje zároveň těsnění mezi přírubami: není potřeba se žádné další těsnění, úspora těsnění přírub Univerzální použití šoupátka jako mezipřírubové armatury nebo koncové armatury při plném provozním tlaku Nůž šoupátka je z nerezové oceli, leštěný na obou stranách: utěsněný zapouzdřeným těsněním ve tvaru U, vynikající těsnost v obou směrech toku, žádné nebezpečné depozity, žádné rovnání nože. Standardní varianty (na vyžádání) Nůž šoupátka je vyroben z /AISI: 316 Ti (od DN 450) Vřeteno je vyrobeno z /AISI 316 Ti Šrouby A4 Těsnící materiál je vyroben z NBR nebo vitonu (těsnění ve tvaru U a O- kroužky) Řetězové kolo (až do DN 600) Rychločinná páka (až do DN 150) Převodovka (od DN 400) Dvojčinné vzduchové pohony (až do DN 800) Elektrické pohony (s nestoupajícím vřetenem, až do DN 1200) Polohové spínače, solenoidové ventily Certifikát 3.1 Větší jmenovité světlosti a další varianty na vyžádání 63

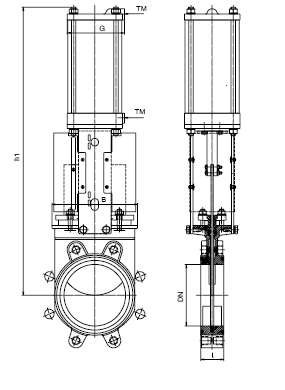

64 Celkové rozměry S nestoupajícím ručním kolem Se vzduchovým pohonem (dvojčinným) S nestoupajícím vřetenem Rozměry (mm) Hmotnost CZK Ident.číslo DN PN l h1 B ø d (kg) 8, , , , , , , , , , , , , , , , , , , , , , ,0 - na vyžádání ,0 - na vyžádání Se vzduchovým pohonem (dvojčinným) Rozměry (mm) Hmot-nost Ident.číslo DN PN l h1 B G TM (kg) CZK /4" 9, , /4" 10, , /4" 11, , /4" 14, , /4" 19, , /4" 22, , /4" 47, , /4" 58, , /4" 84, , /4" 130,0 - na vyžádání /4" 191,0 - na vyžádání /4" 235,0 - na vyžádání /4" 322,0 - na vyžádání 64

65 ECOLINE-SP / ECOLINE-SO Šoupátko z litiny kov na kov, přišroubovaným víkem a přírubovými konci PN 16 DN Šoupátko viz katalogový list V /4 Použití Vodovodní systémy Topné systémy, klimatizační systémy Další použití na požádání Provozní údaje Maximální dovolený tlak 16 bar Maximální dovolená teplota 110 C Poměry tlaku a teploty podle EN 1092 Materiály Těleso: EN GJL-250 Vřeteno: nerezová ocel Provedení Provedení šoupátka podle UNI EN 1171 Typ ECOLINE-SO s oválným tělesem Typ ECOLINE-SP s plochým tělesem O-kroužek Stavební rozměr podle EN Rozměry příruby podle Zkoušky podle EN Přišroubované víko Vnitřní šroub Stoupající vřeteno Pevný klín Sedla z mosazi Těsnění víka tělesa z grafitu Standardní varianty Další materiály Větší velikosti Převodové ovládání Elektrické pohony Jiné varianty 65

66 Standardní model, typ ECOLINE-SP (s plochým tělesem) , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,30 Celkové rozměry Standardní model, typ ECOLINE-SO (s oválným tělesem) Rozměry Hmotnost Ident.číslo (mm) DN PN D L H (kg) CZK Rozměry Hmotnost Ident.číslo (mm) DN PN D L H (kg) CZK , , , , , , , , , , , , , , , , , ,07 66

67 COBRA-SGP / SGO Přírubová ocelolitinová uzavírací šoupátka s pryžovým klínem a přišroubovaným víkem PN 16 DN Šoupátko podle brožury typové série Použití Vodovodní síť Čisticí systémy Klimatizační systémy Jiné aplikace na požádání Provozní údaje Maximální dovolený tlak 16 bar Maximální dovolená teplota 70 C Rozsahy tlaku/teploty podle EN 1092 Materiály Těleso: EN GJS / s epoxidovým povlakem Vnitřní vybavení: EN GJS / s pryžovým povlakem O-kroužek: NBR Konstrukce Konstrukce uzavíracího šoupátka podle UNI EN 1171 Typ COBRASGP s plochým tělesem Typ COBRA-SGO s oválným tělesem Rozměry příruby Přišroubované víko Vnitřní šroub Otočné vřeteno Pryžový klín Netoxická pryž Standardní varianty Větší velikosti Ovládání pomocí převodů Servopohony Ochranné víčko Podzemní příslušenství Výhody na první pohled Kompaktní těleso s hydrodynamickým profilem, bez dutiny, plný průchod, nízký pokles tlaku Na klínu úprava proti zamrznutí a zatuhnutí Ochrana pomocí netoxických epoxidových pryskyřic, elektrostaticky nanesená vnitřní/vnější vrstva 300 µm Šoupátko certifikováno pro vodu určenou pro domovní techniku podle D.M. 174/

68 Standardní model, typ COBRA-SGP (s plochým tělesem) , , , , , , , , , , , , , , , , , , , , , , , , ,26 Celkové rozměry Standardní model, typ COBRA-SGO (s oválným tělesem) , , , , , , , , , , , , , , , , , , , , , , , , , ,53 Ruční kolo COBRA-SGP / SGO Rozměry Hmotnost Ident.číslo (mm) DN PN D L H (kg) CZK Rozměry Hmotnost Ident.číslo (mm) DN PN D L H (kg) CZK Rozměry Hmotnost Ident.číslo (mm) DN D (kg) CZK , , , , , , , , , , , , , , , , , , , ,04 68

69 Zpětné armatury a filtry 69

70 BOA-RPL Litinový kulový zpětný ventil přírubového typu PN 10/16 DN Ventil viz katalogový sešit Použití Odpadní voda Čisticí systémy Vodovodní systémy Další aplikace na vyžádání Provozní údaje Maximální dovolený tlak: 16 bar do DN bar od DN 250 do DN 300 Maximální dovolená teplota 70 C Materiály EN GJL-250 s epoxidovou povrchovou úpravou Hliníková koule s povrchovou úpravou z NBR Provedení Poměry tlaku a teploty podle EN 1092 Zkoušky podle EN Rozměr příruby podle EN Stavební rozměry podle EN Šroubované víko Vhodné pro příruby PN 10/16 od DN 50 do DN 150 Vhodné pro příruby PN 10 od DN 200 do DN 300 Hliníková koule s povrchovou úpravou z NBR Standardní varianty Další materiály Větší velikosti Standardní model Celkové rozměry Rozměry Hmotnost Ident.číslo (mm) DN PN D L H (kg) CZK , , , , , , , , , , , , ,7 - na vyžádání na vyžádání 70

71 Serie 2000 Dvoukřídlá zpětná klapka PN 16 DN 50 až 600 (2 až 24 ) Klapka, viz katalogový sešit Použití Otopné a klimatizační systémy Čerpací stanice, zásobování vodou, rozvod vody, zavlažování, úprava vody Průmyslové procesy, chemický,a petrochemický průmysl, cukrovarnictví a průmysl papíru a celulózy Zásobování vodou, odsolování Použití v loďařství: vzduch, plyny, uhlovodíky Procesy obecně: voda, vzduch, plyny, atd. Provozní údaje Rozsah teplot: -5 C až C Provozní teplota závisí na materiálu tělesa, křídel klapky a těsnění (viz následující tabulky). Maximální provozní tlak (PS):16 Maximální provozní tlak závisí na provozní teplotě (viz následující tabulky). Použití pro vakuum až do 0 bar, absolutní. Materiály Těleso: - šedá litina: ASTM A216 cl. B / EN-JL1040 (kód 3t) Křídla: - nerezová ocel: ASTM A351 gr. CF 8M (kód 6) - tvárná litina: ASTM A 395 pro DN >= 250 (kód 3g) - hliníková bronz: ASTM B148 C95800 for DN >= 300 (kód 2) Těsnění: - nitril (kód K) - EPDM schváleno pro pitnou vodu (kód X) - Viton (kód V) Výhody na první pohled Bez údržby Pevná konstrukce, odolná proti korozi Snížená váha a všechny dimenze Provedení Jednodílné těleso pro maximální životnost a vysokou odolnost proti korozi Konstrukce se dvěma křídly Těsnění kov/elastomer Těsné uzavření podle EN , míra netěsnosti A, ISO 5208 kategorie A Stavební délka podle API 594, třída 125, kromě DN 65 až 300 ( 2 ½ až 12 palců) Připojení mezi příruby PN 10, 16 a ASME B16.1 třída 125 Označení podle EN 19 Vnější nátěr: polyuretanový nátěr, tloušťka: 80 µm, barva: modrá (RAL 5002) Zpětné klapky splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 2 Armatury odpovídají požadavkům REACH 1907/2006. Standardní varianty Verze podle směrnice ATEX 94/9/EC v souladu se směrnicí 94/9/ES 71

72 Celkové rozměry Provedení PN 16 (max. provozní tlak = 16 bar) Těleso Křídla Těsnění Příruby Šedá litina ASTM A126 cl.b / EN-JL1040 3t Nerezová ocel ASTM A351 gr. CF 8M / Tvárná litina ASTM A395 (DN ³ 250) / EN-JS1030 3g Kov/elastomer Nitril K EPDM pro pitnou vodu X hladkbá lišta (opracování Ra max. 3,2 µm) 1A Rozsah tlaku/teploty V tlakové třídě PS 16 (evropské materiály), zpětné klapky, Series 2000 vyhovují normě EN Pro klapky, které musí splňovat požadavky PED 97/23/EU, se musí používat hodnoty v následujících tabulkách: Materiál tělesa Těsnění Provozní tlal v barech pro teploty v ºC Tvárná litina A126cl.B nitril (K) 16,0 16,0 16,0 není povoleno JL1040 EPDM (X) 16,0 16,0 16,0 16,0 Typ (kód) Typ (kód) Typ (kód) Rozměry 3t 6 K 1A 3t 3g K 1A 3t 6 X 1A (mm) Hmotnost -5 C až +100 C -5 C až +100 C -5 C až +120 C (kg) l1 Ød1 Ident.číslo Ident.číslo Ident.číslo DN PN PS CZK CZK CZK , , , , , , , , , , , ,02 10/ , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,30 72

73 Serie 2000 Dvoukřídlá zpětná klapka PN 25 DN 50 až 600 (2 až 24 ) Klapka, viz katalogový sešit Použití Otopné a klimatizační systémy Čerpací stanice, zásobování vodou, rozvod vody, zavlažování, úprava vody Průmyslové procesy, chemický,a petrochemický průmysl, cukrovarnictví a průmysl papíru a celulózy Zásobování vodou, odsolování Použití v loďařství: vzduch, plyny, uhlovodíky Procesy obecně: voda, vzduch, plyny, atd. Provozní údaje Rozsah teplot: -18 C až +343 C Provozní teplota závisí na materiálu tělesa, křídel klapky a těsnění (viz následující tabulky). Maximální provozní tlak (PS):25 bar Maximální provozní tlak závisí na provozní teplotě (viz následující tabulky). Použití pro vakuu až do 0 bar, absolutní. Materiály Těleso: - tvárná litina: ASTM A 395 / EN-JS1030(kód 3g) Křídla: - nerezová ocel: ASTM A351 gr. CF 8M (kód 6) - tvárná litina: ASTM A 395 pro DN >= 250 (kód 3g) - hliníková bronz: ASTM B148 C95800 for DN >= 300 (kód 2) Těsnění - nitril (kód K) - EPDM schváleno pro piptnou vodu(kód X) - Viton (kód V) - kov (kód M) Výhody na první pohled Bez údržby Pevná konstrukce, odolná proti korozi Snížená váha a všechny dimenze Provedení Jednodílné těleso pro maximální životnost a vysokou odolnost proti korozi Konstrukce se dvěma křídly Těsnění kov/elastomer nebo kov/kov Těsné uzavření podle EN , míra netěsnosti A, ISO 5208 kategorie A pro kov/elastomer a API 598 pro kov/kov Stavební délka podle API 594, třída 150 Připojení mezi PN 10, 16, 20, 25 a ASME B16.5, třída 150 Označení podle EN 19 Vnější nátěr: polyuretanový nátěr, tloušťka: 80 µm, barva: modrá (RAL 5002) Zpětné klapky splňují požadavky na bezpečnost tlakových zařízení podle směrnice 97/23/EU (PED), příloha 1 pro tekutiny třídy 1 a 2 Armatury odpovídají požadavkům REACH 1907/2006. Standardní varianty Verze podle směrnice ATEX 94/9/EC v souladu se směrnicí 94/9/ES 73

74 Celkové rozměry Provedení PN 25 (max. provozní tlak = 25 bar) Křídla Těsnění Příruby Nerezová ocel ASTM A351 gr. CF 8M / Kov/elastomer Nitril K EPDM pro pitnou vodu X Kov na kov Kov M Hladká lišta (opracování Ra max. 3,2 µm) Hrubá lišta 1A 1B Rozsah tlaku/teploty V tlakové třídě PS 25 (evropské materiály), zpětné klapky, Series 2000 vyhovují normě EN Pro klapky, které musí splňovat požadavky PED 97/23/EU, se musí používat hodnoty v následujících tabulkách: Nominální tlak PS 25 Materiál tělesa Tvárná litina A 395 JS 1030 Těsnění Kov na kov (M) 25,0 25,0 25,0 22,6 16,2 15,9 15,4 14,8 13,8 11,8 9,8 8,6 Nitril (K) 25,0 25,0 25,0 22,6 16,2 15,9 Provozní tlak v barech a provozní teplota v C EPDM (X) 25,0 25,0 25,0 22,6 16,2 15,9 15,4 není povoleno není povoleno Typ (kód) Typ (kód) Typ (kód) Typ (kód) Rozměry 3g 6 M 1A 3g 6 K 1B 3g 6 M 1B 3g 6 X 1B (mm) Hmotnost -18 C až +343 C -18 C až +100 C -18 C až+343 C -18 C až +120 C l1 Ød1 (kg) Ident.číslo Ident.číslo Ident.číslo Ident.číslo DN PN PS CZK CZK CZK CZK ,6 2, , , , ,7 2, , , , ,4 3, , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,08 74

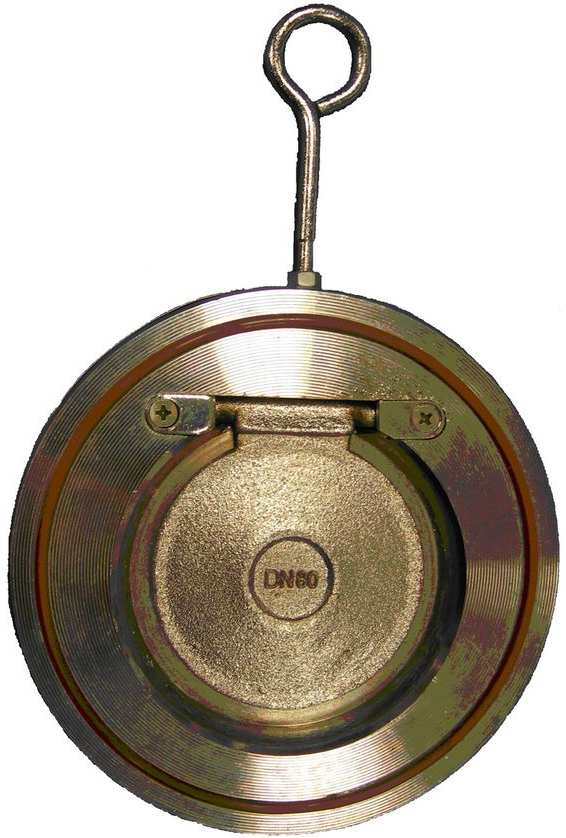

75 ECOLINE-WT / ECOLINE-WTI Zpětná klapka typ wafer PN 16 DN Klapka viz katalogový sešit V Použití Vodovodní systémy Topné systémy Klimatizační systémy Jiné použití na vyžádání Provozní údaje Maximální dovolený tlak 16 bar Maximální dovolená teplota 110 C Poměry tlaku a teploty podle EN 1092 Materiály Chromovaná uhlíková ocel (ECOLINEWT) Nerezová ocel (ECOLINE WTI) Těleso/klapka: O-kroužek z Vitonu Provedení Zkoušky podle EN Vhodné pro příruby PN 16 Standardní varianty Jiné materiály Větší velikosti Standardní model Celkové rozměry Typ ECOLINE-WT Uhlíková ocel Typ ECOLINE-WTI Nerezová ocel Rozměry Hmotnost Ident.číslo Ident.číslo (mm) DN PN D L (kg) CZK CZK , , , , , , , , , , , , , , , , , , , , , , , ,70 L D 75
