2 Úvodem Na českém trhu je nabízeno několik elektro CAD/CAE systémů, které jsou určeny pro zpracování dokumentace elektrických obvodů a rozvodů. Většina těchto systémů je určena pro dokumentování obvodů průmyslové automatizace. Vedle podpůrných funkcí pro příjemné kreslení schémat zapojení, jsou tyto softwarové nástroje vybaveny i automatickým generováním podkladů pro tvorbu montážní dokumentace. Koncepce a funkčnost produktů řady SPAC je orientována hlavně na dokumentování elektroinstalačních rozvodů a zpracování detailních schémat zapojení je druhořadou popř. doplňkovou činností. Z důvodu potřeby půdorysné návaznosti na stavební dokumentaci jsou všechny verze produktu SPAC postaveny na grafickém jádru systému AutoCAD. Pro potřeby výpočtu intenzity osvětlení a rozmístění jednotlivých svítidel je u produktů řady SPAC k dispozici rozhraní pro propojení se softwarem LiteSTAR. Více se můžete o tomto produktu dovědět na internetových stránkách 1. Systémová koncepce Základem všech verzí řady SPAC je systémové jádro produktu AutoCAD, které je možné provozovat na operačních systémech řady Windows (Windows XP 32b, Windows Vista 32b a v případě produktu SPAC Start 2012 i Windows 7 v 32/64b verzi). Toto jádro je dodáváno společně s produkty řady SPAC ve formě OEM jádra. Hlavní myšlenkou pro práci s výkresy v řadě produktů SPAC je vedení takzvané zakázky, kdy je vytvořena samostatná složka pro každou zakázku a v ní jsou ukládány všechny soubory spojené s danou zakázkou. V zakázce se pak otevírají jednotlivé multilisty které reprezentuje samostatný DWG soubor. Systémové ovládání, organizace jednotlivých menu a práce s dokumenty vychází ze systému AutoCAD. Návyky a zkušenosti obsluhy z ovládání systému AutoCAD urychlují nasazení a využívání funkcí systémů SPAC, snižují náklady na zaškolení, pořízení a správu produktů řady SPAC. Systémy řady SPAC rozlišují dva typy zpracování elektro-dokumentace. Prvním typem dokumentů je zpracování bytových a průmyslových elektroinstalací, tzv. planimetrie (planimetrie umožňuje kreslit výkresy ve 3D). Druhým typem je zpracování zapojení elektrických obvodů, rozvaděčů a jednoduchých strojních zařízení, tzv. funkčních schémat (funkční schémata lze kreslit pouze ve 2D). Volba typu dokumentu se provádí při vytváření multilistu v adresáři zakázky. Tato volba přizpůsobí nabídku a obsah ovládacích menu v grafickém prostředí. Obr. 1: Výběr typu výkresu 1

3 2. Planimetrie Dokumenty planimetrie se používají pro zakreslení bytových a průmyslových elektroinstalačních rozvodů. Současně s elektroinstalačními rozvody se běžně zpracovávají i slaboproudé rozvody, tzn. audio/video instalace, zabezpečovací a výstražné zařízení a další obvody domácí automatizace. Obr. 2: Planimetrický výkres Produkty řady SPAC automaticky přiřazují hladiny výkresu tak, aby jednotlivé sestavy a rozvody byly v samostatných grafických skupinách (stěny, nábytek, silnoproud, slaboproud, atd.). Tyto skupiny si pak obsluha může následně zviditelnit nebo skrýt pomocí AutoCAD příkazu Hladina ( layer ). Na jednom planimetrickém výkresu lze současně zviditelnit všechny nakreslené hladiny, avšak pro potřeby celkového srozumitelného přehledu nebo tisku je vhodné vybrat jen požadovanou hladinu projektu. Stavební podklad Půdorysy stavebních výkresů mohou být jednak načteny do výchozího výkresu nebo nově nakresleny pomocí příslušných funkcí. K tomuto účelu je systém SPAC vybaven funkcemi pro rychlé kreslení, navázání a mazání stěn. Při kreslení stěn je možné měnit jejich šířku, výšku a vkládat niky, výklenky, atd. Zobrazení stěn může být znázorněno průhledně, stínovaně, koncepčně nebo neprůhledně. Kdykoli je možné zobrazit kontrolní náhled na sestavu ve 3D. 2

4 Obr. 3: Nastavení vlastností stěn Také vkládání oken a dveří je prováděno užitečnými a příjemnými funkcemi, jako jsou kopírování, mazání, posun a nahrazení. Pomocí těchto funkcí je možné dveře a okna vkládat v přesně stanovených velikostech. Do stavební sestavy je možné zadáním rozměrů vložit i různá schodiště, výtahy, světlíky atd. Obr. 4: Vlastnosti dveří a oken Obr. 5: Vlasnosti schodiště Jsou-li importované půdorysné sestavy vytvořeny jen ve 2D, je možné je použít v podkladové rovině a elektroinstalace provádět s 3D kontrolou. Obr. 6: Ukázka schodiště 3

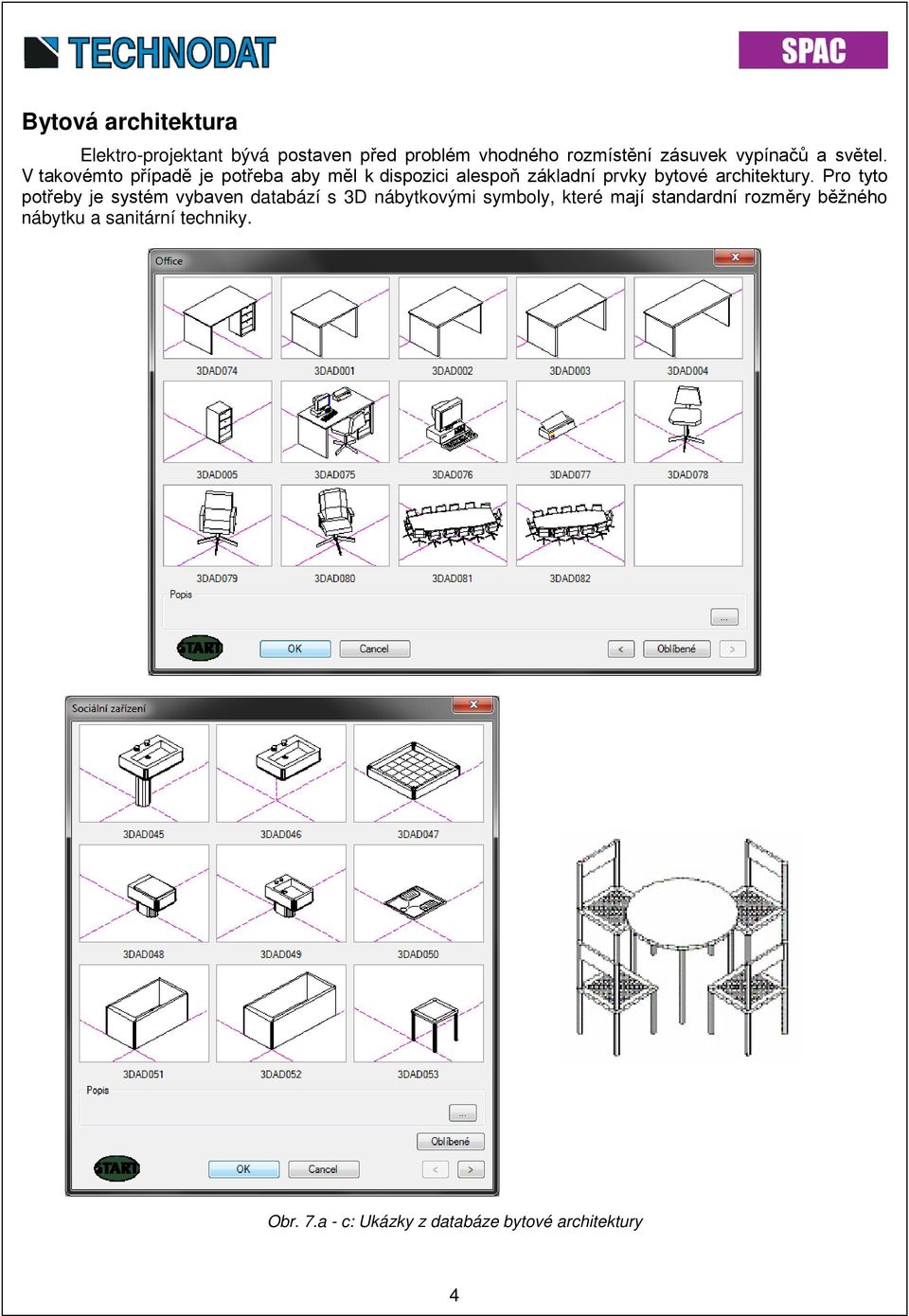

5 Bytová architektura Elektro-projektant bývá postaven před problém vhodného rozmístění zásuvek vypínačů a světel. V takovémto případě je potřeba aby měl k dispozici alespoň základní prvky bytové architektury. Pro tyto potřeby je systém vybaven databází s 3D nábytkovými symboly, které mají standardní rozměry běžného nábytku a sanitární techniky. Obr. 7.a - c: Ukázky z databáze bytové architektury 4

6 3. Elektroinstalace Po vyhotovení nebo načtení stavebního podkladu a rozmístění předpokládaného nábytku je možné začít s tvorbou elektroinstalačních rozvodů. Nejprve se provede rozmístění symbolů na výkresu. Následuje pokládka jednotlivých tras, které se běžně kreslí v půdorysu. Pokud to však situace vyžaduje lze kreslit trasy i ve 3D náhledu. Do zakreslených tras se následně vkládají kabely, nebo vodičové svazky. Symboly Produkty řady SPAC jsou vybaveny bohatou nabídkou elektroinstalačních symbolů. Symboly jsou seřazeny ve volitelných databázích. Každá databanka má vlastní symbolová menu. Obr. 8: Ukázka z databáze zásuvek Obr. 9: Nastavení symbolů V těchto databázích je možné nakonfigurovat symbolům vlastní údaje, například: předponu označení, výšky pokládky, zatěžovací proud, atd. Obsah symbolové nabídky vystačí pro běžné elektro-projekční práce. Není-li požadovaný symbol v dodávaných databankách obsažen, je možné si vytvořit symbol vlastní. 5

7 Pokládka tras Trasy elektrických rozvodů se definují poté, co jsou rozmístěny jednotlivé elektrické prvky v půdorysu stavby. Obr. 10: Volba typu pokládky V produktu SPAC je možno volit mezi sedmi způsoby, jak postupovat při definování trasy, podle vhodnosti daného případu. Po stěně Na stropě Na podlaze Volně Rozdělit trasu Kopírovat trasu Spojit trasy Obr. 11.a - h: Typy definic pokládek Pro lepší vyjádření je možné obrázky jednotlivých typů pokládky vložit přímo do výkresu. K tomuto účelu je program vybaven databází 45 typů běžných pokládek vodičů a kabelů. 6

8 Rozměry úložných materiálů a koeficient plnění Naplnění v jednotlivých trasách je procentuelně vyjádřeno přímo v seznamu tras, ve kterém lze provádět rozměrové změny. Naplnění zvolených tras je v dalším okně znázorněno grafickými indikátorem. I zde je umožněna editace a konfigurace úložných materiálů. Obr. 12: Výběr úložného materiálu Pokládka kabelů Do jednotlivých tras jsou obsluhou vkládány i kabely. Pro jejich rychlý výběr je k dispozici okno s náhledem do databanky kabelů, popř. do databanky kabelových svazků. Tyto databanky jsou součástí systému a jejich obsah lze měnit podle potřeby uživatele. Systém SPAC využívá tři způsoby vkládání kabelů: automaticky, poloautomaticky a manuálně. 7

9 Popisování tras Tento příkaz slouží pro grafický výpis a označení obsahu trasy - rozvodu ve výkresu. Při jeho zadávání je zapotřebí vybrat trasu a určit směr a umístění popisu. Údaje o obsahu trasy nebo rozvodu se vypíší automaticky. Grafickou podobu a obsah výpisu lze předem nakonfigurovat. V tomto dialogovém okně lze předem nakonfigurovat, které údaje o obsahu vybrané trasy mají být v popisu. Obr. 14: Příklad popisování trasy Obr. 13: Nastavení informací o trase Generování doprovodných dokumentů planimetrie Výpisy použitého materiálu jsou vytvářeny pomocí generovacích automatik. Automatiky pracují s daty, která byla zadána v půdorysové sestavě a která jsou obsažena v případné externí databázi. Dokumenty, jako jsou seznam symbolů, přístrojů, úložných materiálů a kabelů jsou systémem generovány do výpisových tabulek. Tabulky mohou být upravovány, rozšiřovány a aktualizovány podle zvyklostí a potřeb uživatele. Systém SPAC nabízí dva způsoby, jak generovat specifikaci použitého materiálu. Jedná se o práci s "interní zápisy " nebo modulem externí databáze. Interní výpis Interní výpisy jsou sestavovány z dat, která jsou k dispozici v planimetrické sestavě. Vygenerovanou tabulku je možné následně vložit do půdorysové sestavy, nebo exportovat přes CSV soubor do programu Microsoft Excel. Obr. 15: Tabulka interní specifikace materiálů pro vložení přímo do půdorysné sestavy 8

10 Obr. 16: Specifikace materiálů ve formátu 9

11 4. Funkční schémata Tento pracovní režim je určen pro kreslení obvodových schémat. SPAC využívá možnost strukturovat AutoCAD výkres do nekonečného počtu hladin. Každé hladině je pak přiřazen jeden list výkresové dokumentace. To znamená, že do hladiny s názvem 1 vložíme list č. 1 do hladiny 2 list č. 2, atd. Počet stránek takto strukturovaného multilistu který tak není teoreticky omezen. V systémové verzi SPAC Start Plus lze použít dvě formy elektrických schémat: Jednopólové a vícepólové. Verze Start neumožňuje tvorbu vícepólových schémat. Jednopólová schémata Jednopólová schémata se používají např. pro nakreslení elektroinstalačních rozvodů ve zjednodušeném tvaru (blokové schéma). Pro vyhotovení grafické formy schémat jsou k dispozici menu se speciálními symboly. V jednotlivých popisových polích rozvodů jsou uvedeny technické hodnoty jistících prvků, včetně jejich rozměrů. Pokud projektant využívá výpočetního systému CANECO, je tvorba jednopólového schématu rozvodů automatizována právě pomocí výpočetních automatik systému CANECO (viz. Obr. 17: Příklad jednopólového schématu Vícepólová schémata Schémata datového zapojení se používají pro tvorbu detailní obvodové dokumentace k rozváděčům, strojům a technologickým celkům. Tvorba těchto schémat je umožněna jen ve verzi SPAC Start Plus. Tato verze disponuje celou řadou symbolových menu podle IEC a dalších norem pro vyhotovení obvodové dokumentace. Obr. 18: Příklad vícepólového schématu 10

12 Napájecí sběrnice, vodiče Pro zjednodušení kreslení obvodových schémat je k dispozici celá řada podpůrných nástrojů. V uvedeném menu jsou znázorněny nejčastěji používané sběrnice, v dalším menu jsou k dispozici vodičové spoje. Obr. 19: Napájecí sběrnice Menu vodičů nabízí sestavy vodičů, které se kreslí vždy současně. Po zvolení počtu vodičů se zadává výchozí a cílový bod. Přerušení propoje přes zapojené symboly je automatizováno. Obr. 20: Vodiče Křížové odkazy Pro kreslení rozložených funkčních obvodů jsou v systému SPAC k dispozici funkce automatizující tvorbu křížových odkazů. Křížové odkazy jsou generovány u potenciálových nebo silových přerušení a u relé nebo stykačů. Obr. 21: Křížové odkazy 11

13 Návrh dispoziční sestavy rozvaděče Systémy SPAC obsahují rovněž funkce pro polo-automatizovaný návrh přístrojového osazení rozvaděče. Tyto automatiky pracují běžně ve 2D s případnou 3D kontrolou. Tato kontrola může být provedena s průhlednými nebo neprůhlednými stěnami. Obr. 22: 2D sestava dispozice rozvaděče Obr. 23: Vnitřní část skříně Obr. 24: 3D sestava dispozice rozvaděče 12

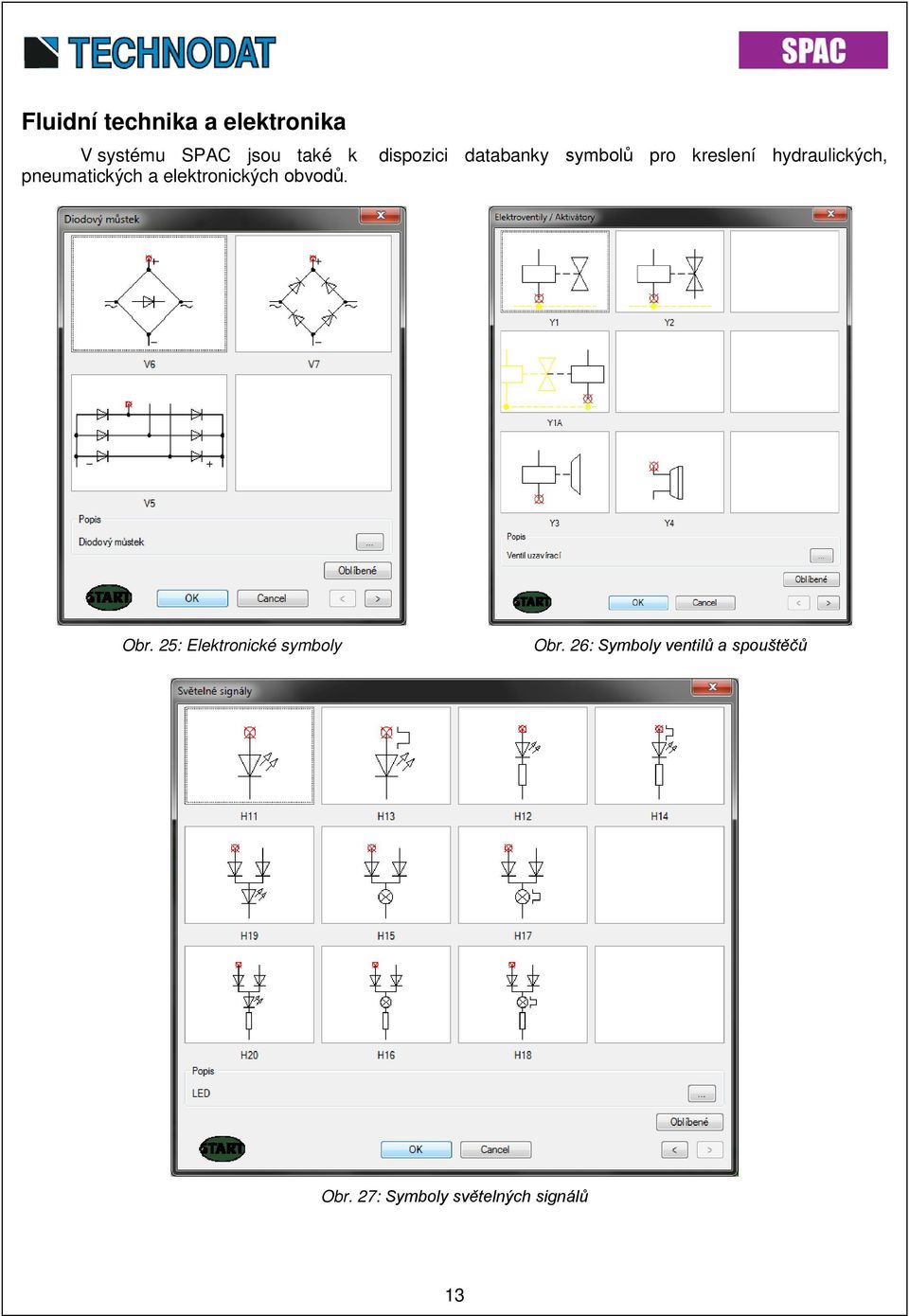

14 Fluidní technika a elektronika V systému SPAC jsou také k pneumatických a elektronických obvodů. dispozici databanky symbolů pro kreslení hydraulických, Obr. 25: Elektronické symboly Obr. 26: Symboly ventilů a spouštěčů Obr. 27: Symboly světelných signálů 13

15 Generované dokumenty Automatika pro generování dokumentů využívá data zadaná v obvodových schématech popř. databázové informace, na které jsou ve schématech odkázány k vytváření doprovodné montážní dokumentace. Seznamy Dokumenty, které mají charakter seznamu přístrojů, jsou systémem generovány do výkresu a do standardních tabulkových seznamů. Tyto tabulky mohou být upravovány, rozšiřovány a aktualizovány podle zvyklostí a potřeb uživatele. Obr. 28: Seznam materiálu Vygenerovanou tabulku je možné následně vložit do stavební sestavy, nebo exportovat přes CSV soubor do programu Microsoft Excel. Svorkovnice Generované dokumenty Sestava svorkovnic je možné vytvořit v různých grafických a informačních provedeních. Dokumenty jsou generovány přímo do jejich grafické podoby. Obr. 29: Seznam svorkovnic a konektorů 14

16 PLC SPAC Start Plus obsahuje několik funkcí vhodných pro kreslení vstupů a výstupů PLC a pro generování seznamu vstupních a výstupních bitů. Obr. 30: Model PLC s řídící jednotkou, vstupním a výstupním blokem Samostatný I/O bit Díky této funkci je možné v produktu SPAC kreslit samostatné (jednoduché) bity. Ty mohou být, díky své samostatnosti, rozmístěny po celé zakázce, na různých listech, přesně tam, kde je projektant potřebuje. Obr. 31: Samostané bity 15

17 Deska I/O bitů Pomocí této funkce dosáhne projektant toho, že nakreslí blok vstupů nebo výstupů do jediného listu. Výhodou tohoto typu navrhování je přehlednost bitů. Projektant je tedy nemusí vyhledávat v celém multilistu. Každý takovýto modul musí být opatřen počátečním a koncovým modulem svorky. Tyto moduly jsou čistě grafickými bloky a nemají žádný funkční význam. Používají se jen kvůli označení I/O modulu. Obr. 32: Deska bitů Obr. 33: Svorky desek bitů Funkce pro kreslení PLC nejsou ve verzi SPAC Start dostupné. 16

18 Seznam I/O bitů Vzhledem k výše zmíněným funkcím je produkt SPAC Start Plus vybaven také schopností, generovat seznam (legendu) vstupních a výstupních bitů, což umožňuje projektantovi, aby si zjistit funkci vstupu a výstupu bez nutnosti prohlížet všechny výkresy. Obr. 34: Seznam I/O bitů před výstupem do výkresu. Obr. 35: Seznam I/O bitů po výstupu do výkresu 17

19 Obsažené databáze materiálů V systému SPAC Start Plus jsou ihned po instalaci obsaženy tyto databanky: Výrobce Počet výrobků ABB Balluff Control Techniques 163 Dehn + Söhne 115 Elektro Bečov 246 Elektropřístroj modřany ELKO EP 756 FINDER 256 Fuji Electric 93 HAGER 577 HAKEL 430 Merlin Gerin Moeller OEZ Omron 180 Saltek 215 SCHRACK 583 SIEMENS TECO 264 TELEMECANIQUE VONSCH 134 Weidmueller 745 Celkem

20 5. Základní cenové a dodavatelské informace Produkty řady SPAC jsou v současnosti dodávány v následujících funkčních a cenových verzích: Balíček SPAC Start 2012 (32/64b)* včetně OEM jádra systému AutoCAD 2010 Balíček SPAC Start Plus 2012 (32/64b)* včetně OEM jádra systému AutoCAD ,- Kč ,- Kč (* Balíček zahrnuje SW licenci SPAC, OEM jádro AutoCAD, CZ databáze materiálů, základní školení a technickou podporu). Při objednání většího počtu licencí jsou poskytovány množstevní slevy až do výše 15%. Rozšiřující moduly lze pořizovat i dodatečně bez cenového navýšení. Bližší technické a cenové informace je možné získat na adrese: spac@technodat.cz nebo na tel Výhradním dodavatelem uvedených produktů na území České a Slovenské republiky, technické podpory, databází a odborného školení je společnost: TECHNODAT Elektro, s.r.o. tř. T. Bati Zlín
