1 s DESIGO PX Webové rozhraní BACnet/IP PXG3.W100 Pro místní, nebo dálkové ovládání jedné nebo více podstanic PX pomocí dotykových panelů Desigo (TP) a standardního webového prohlížeče Připojení přes Ethernet Rozhraní pro současný přístup z různých ovládacích přístrojů Konfigurace vizualizace zařízení a dalších uživatelských zobrazení Offline konfigurace a uvedení do provozu pomocí Xworks Plus Upload/download konfiguračních dat přes LAN, nebo Internet Indikace připojení a komunikace po síti Ethernet pomocí LED 2-portový Ethernet switch (10/100 baset) Zásuvný svorkovnicový blok pro napájení Napájecí napětí: AC 24 V nebo DC 24 V Montáž na DIN lištu CM1N9294cz_ Building Technologies

2 Použití Topologie Touch Panels PXM40 / PXM50 Standard Web browsers SSA-DNT XWP 9294Z05.vsd Web com TCP/IP IP network BACnet/IP communication PXG3.L Desigo BACnet-Router PXG3.W100 Desigo Web interface PXC... Desigo IP Devices BACnet/LonTalk communication Desigo LON Devices RXC... Webové rozhraní PXG3.W100 slouží jako hlavní přístupový bod pro ovládání automatizační úrovně. Hlavní přístupový bod také umožňuje současné ovládání z různých ovládacích přístrojů. Jsou podporovány dotykové panely Desigo PXM40 / PXM50 a lze připojit přístroje se standardním webovým prohlížečem. Pro ovládání a monitorování zařízení jsou k dispozici tyto funkce : Přihlášení a odhlášení (Login/logout). Jednoduchý přehled zařízení bez uživatelskéhoi příhlášení. Omezený náhled na zařízení. Grafická vizualizace zařízení. Seznam alarmů. Seznam oblíbených položek pro textové ovládání vybraných datových bodů. Nastavení časových programů přes grafickou funkci. Zobrazení trendů (offline trend). Lokalizace (např. nastavení jazyka). Rozhraní je optimalizováno pro dotykové panely Desigo PXM40 / PXM50, které jsou určené pro ovládání a monitorování zařízení. Pro konfiguraci webového rozhraní PXG3.W100 se používá Desigo Xworks Plus. Objednávání Při objednávání udejte počet kusů, název výrobku a typové označení. Příklad : Počet Typ (ASN) Objednací číslo (SSN) Název 1 PXG3.W100 S55842-Z115 Webové rozhraní BACnet/IP 2 / 8

3 9270Z z z02 Dokumentace Dokument Dotykový panel PXM40, katalogový list Dotykový panel PXM50, katalogový list Návod k obsluze Desigo Touch and Web Instalace a uvedení do provozu Desigo Touch and Web Konfigurace: Online help pro Desigo Xworks Plus Č. dokumentu CM1N9292 CM1N9293 CM CM CM111006en.chm Funkce Komunikace Webové rozhraní má 2-portový Ethernet switch umožňující liniovou topologii sítě. Pro servis a uvedení do provozu je k dispozici rozhraní USB. Webový server Kompatibilita s webovými prohlížeči Přístroj obsahuje webový server, který zpracovává data z více podstanic Desigo PX a ostatních přístrojů BACnet IP do webových stránek HTML5. Přes webový server lze zobrazit datum a čas Viz. Příručka Instalace a uvedení do provozu Desigo Touch and Web, CM Servisní tlačítko Tlačítko Stisk Popis funkce 1 Krátký Fyzická identifikace v síti (Ethernet) 1 Indikace LED Tool RUN FLT COM1 SVC LED Barva Stav Význam RUN Zelená Trvale svítí Trvale nesvítí Bliká Přístroj připraven pro provoz. Porucha napájení. Bootování, nebo zastavení programu. FLT Červená Trvale nesvítí Trvale svítí Bliká OK Porucha HW, nebo programu. Vadný firmware. COM1 Žlutá Bliká Vysílání paketů HTTP. SVC Červená Trvale nesvítí Bliká Ethernet 1 / 2 Zelená Trvale nesvítí Bliká Přístroj konfigurován. Přístroj není konfigurován. Žlutá Trvale svítí Spojení 100 Mbps Bez připojení k síti. Vysílání 10 nebo 100 Mbps Ethernet IP paketů. 3 / 8

4 9294z01 Konstrukce 1 Plastové pouzdro 3 2 Zásuvný svorkovnicový blok (napájení) portový Ethernet switch (se 2 indikačními LED diodami) 4 LED diody pro indikaci stavu přístroje a systému Rozhraní pro Tool (USB) 6 6 Servisní tlačítko pro identifikaci v síti 7 Západka pro montáž na DIN lištu 7 Poznámky Projektování Montáž Délky kabelů, topologie, Viz. příručka Návod pro montáž Desigo TRA, CM Router se montuje na standardní DIN lištu, nebo se přišroubuje přímo na montážní desku. Napájecí napětí se připojuje na zásuvný svorkovnicový blok se šroubovými svorkami. Uvedení do provozu Údržba Aktualizace firmware Oprava Pro konfiguraci a uvedení do provozu se používá Desigo Xworks Plus. Všechny informace pro konfiguraci a uvedení do provozu jsou uvedeny v Online help pro Xworks Plus (CM111006en.chm) a v příručce Instalace a uvedení do provozu Desigo Touch and Web, CM Každý přístroj má unikátní identifikační číslo. Toto číslo je uvedeno na štítku s čárovým kódem. Při uvádění do provozu dodržujte normy, bezpečnostní předpisy a pravidla pro práci s malým a nízkým napětím. Přístroj PXG3.W100 nevyžaduje údržbu. Firmware může být aktualizován přes Ethernet a rozhraní USB interface pomocí toolu Desigo SSA-DNT. Webové rozhraní nelze opravit. Vadný přístroj se musí vyměnit za nový. Likvidace Přístroje jsou klasifikovány jako elektronický odpad podle Evropské Směrnice 2002/96/EC (WEEE) a nesmějí být odkládány do netříděného domovního odpadu. Dodržujte místní zákony a vyhlášky. Pro likvidaci využijte systém sběru elektronického odpadu. 4 / 8

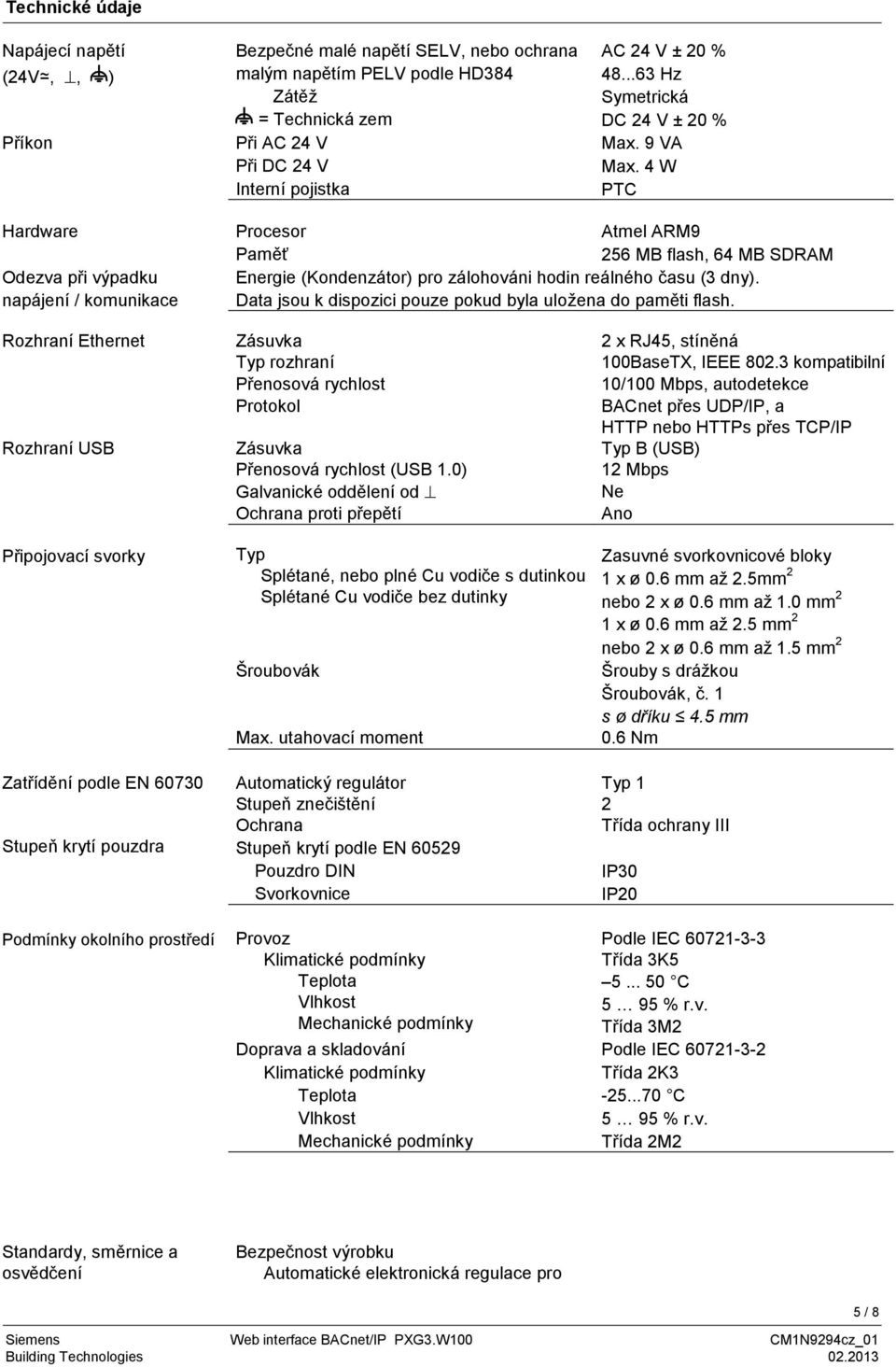

5 Technické údaje Napájecí napětí (24V,, ) Příkon Bezpečné malé napětí SELV, nebo ochrana malým napětím PELV podle HD384 Zátěž = Technická zem Při AC 24 V Při DC 24 V Interní pojistka AC 24 V ± 20 % Hz Symetrická DC 24 V ± 20 % Max. 9 VA Max. 4 W PTC Hardware Procesor Atmel ARM9 Paměť 256 MB flash, 64 MB SDRAM Odezva při výpadku napájení / komunikace Energie (Kondenzátor) pro zálohováni hodin reálného času (3 dny). Data jsou k dispozici pouze pokud byla uložena do paměti flash. Rozhraní Ethernet Zásuvka 2 x RJ45, stíněná Typ rozhraní 100BaseTX, IEEE kompatibilní Přenosová rychlost 10/100 Mbps, autodetekce Protokol BACnet přes UDP/IP, a HTTP nebo HTTPs přes TCP/IP Rozhraní USB Zásuvka Typ B (USB) Přenosová rychlost (USB 1.0) 12 Mbps Galvanické oddělení od Ne Ochrana proti přepětí Ano Připojovací svorky Typ Splétané, nebo plné Cu vodiče s dutinkou Splétané Cu vodiče bez dutinky Šroubovák Max. utahovací moment Zasuvné svorkovnicové bloky 1 x ø 0.6 mm až 2.5mm 2 nebo 2 x ø 0.6 mm až 1.0 mm 2 1 x ø 0.6 mm až 2.5 mm 2 nebo 2 x ø 0.6 mm až 1.5 mm 2 Šrouby s drážkou Šroubovák, č. 1 s ø dříku 4.5 mm 0.6 Nm Zatřídění podle EN Automatický regulátor Stupeň znečištění Ochrana Stupeň krytí pouzdra Stupeň krytí podle EN Pouzdro DIN Svorkovnice Typ 1 2 Třída ochrany III IP30 IP20 Podmínky okolního prostředí Provoz Klimatické podmínky Teplota Vlhkost Mechanické podmínky Doprava a skladování Klimatické podmínky Teplota Vlhkost Mechanické podmínky Podle IEC Třída 3K C 5 95 % r.v. Třída 3M2 Podle IEC Třída 2K C 5 95 % r.v. Třída 2M2 Standardy, směrnice a osvědčení Bezpečnost výrobku Automatické elektronická regulace pro 5 / 8

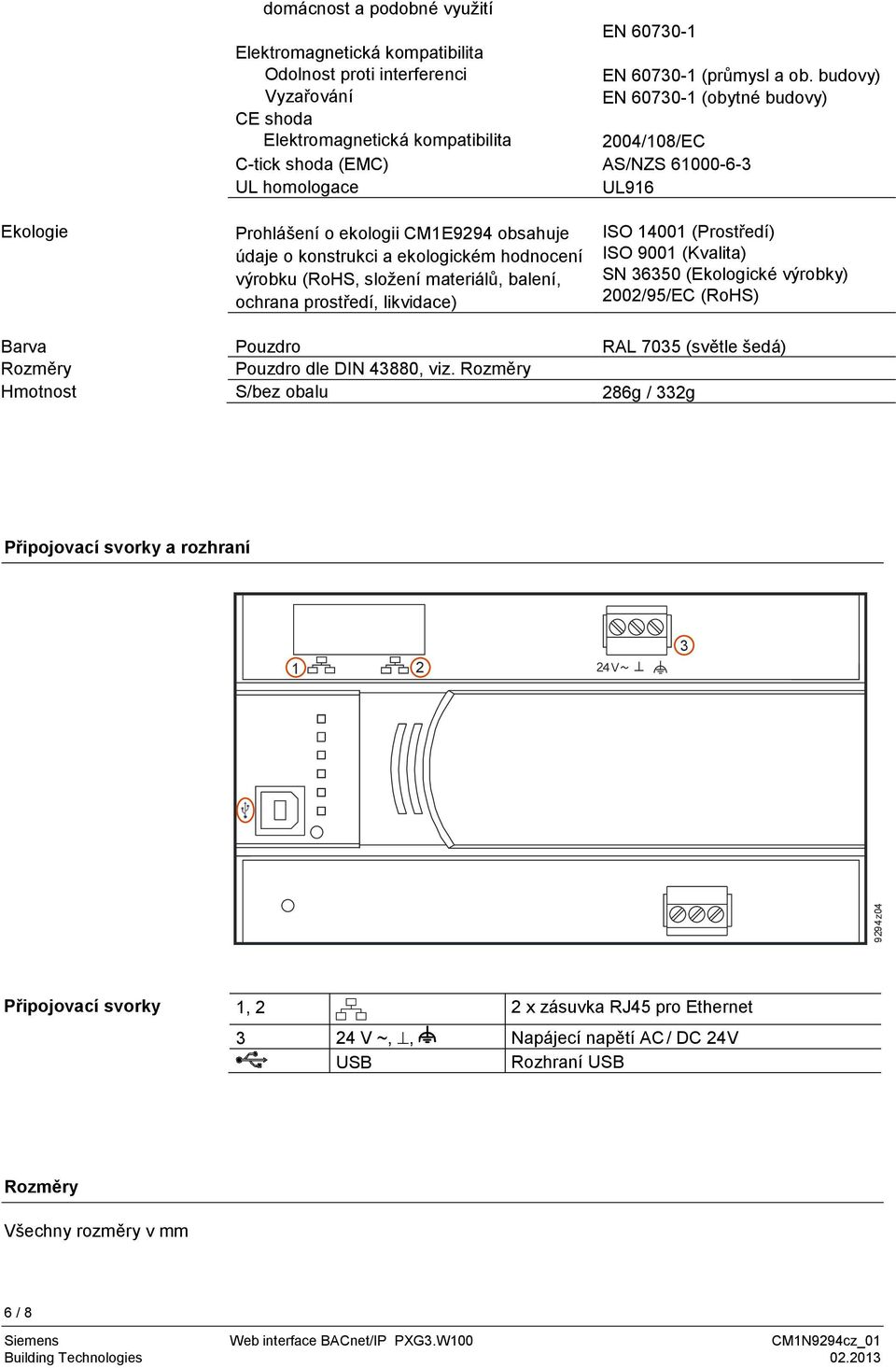

6 9294z04 domácnost a podobné využití EN Elektromagnetická kompatibilita Odolnost proti interferenci EN (průmysl a ob. budovy) Vyzařování EN (obytné budovy) CE shoda Elektromagnetická kompatibilita 2004/108/EC C-tick shoda (EMC) AS/NZS UL homologace UL916 Ekologie Prohlášení o ekologii CM1E9294 obsahuje údaje o konstrukci a ekologickém hodnocení výrobku (RoHS, složení materiálů, balení, ochrana prostředí, likvidace) ISO (Prostředí) ISO 9001 (Kvalita) SN (Ekologické výrobky) 2002/95/EC (RoHS) Barva Pouzdro RAL 7035 (světle šedá) Rozměry Pouzdro dle DIN 43880, viz. Rozměry Hmotnost S/bez obalu 286g / 332g Připojovací svorky a rozhraní Připojovací svorky 1, 2 2 x zásuvka RJ45 pro Ethernet 3 24 V ~,, Napájecí napětí AC / DC 24V USB Rozhraní USB Rozměry Všechny rozměry v mm 6 / 8

7 9294M / 8

8 8 / Siemens Switzerland Ltd. Podléhá změnám bez předchozího upozornění
