1 Jihočeská univerzita, pedagogická fakulta - Aula Návod k použití prezentační techniky Před použitím prezentační techniky, prosíme pročtěte tento návod.

2 Návod k použití prezentační techniky Copyright Engel, s.r.o., Czech Republic All rights reserved. Specifications are subject to change without prior notice.

3 Úvod Tento návod popisuje obsluhu prezentační techniky v Aule pedagogické fakulty Jihočeské univerzity, s použitím dotykového panelu. Technické vybavení smí obsluhovat pouze osoby zaškolené firmou Engel, spol. s r. o. nebo osoby pověřené vyškolenou osobou.

4 Dotykový panel Úvod Ovládacím prvkem řídícího systému jsou dotykové obrazovky. Ovládají se dotykem prstu přímo na tlačítka graficky znázorněná na obrazovce. Není-li po dobu 5 minut registrován na obrazovce dotyk, panel přejde do tzv. Sleep modu a obrazovka potemní. Panel se zapne sám, pokud zaregistruje pohyb ve svém okolí. Pokud se nezapne, je možné použít tlačítko uprostřed dole na panelu. Při vypnutém systému je zobrazena úvodní obrazovka s možností zapnutí systému v českém nebo anglickém jazyce. Po zapnutí systému se zobrazí nová obrazovka s ovládacími prvky systému. Zde se jednotlivé obrazovky přepínají na spodní liště. Na spodní liště jsou navíc umístěna ovládací tlačítka pro ovládání hlasitosti audio zařízení. Dotykem na bargraph dojde ke ztlumení zvuku (mute). Opětovným dotykem bargrafu, nebo stisknutím tlačítka pro změnu hlasitosti, dojde k obnovení zvuku. Jednotlivé obrazovky jsou popsány dále. Obrazovka Home Tato obrazovka se objeví při zapnutí systému a je možné se na ní vrátit pomocí tlačítka na spodní liště (symbol domečku)

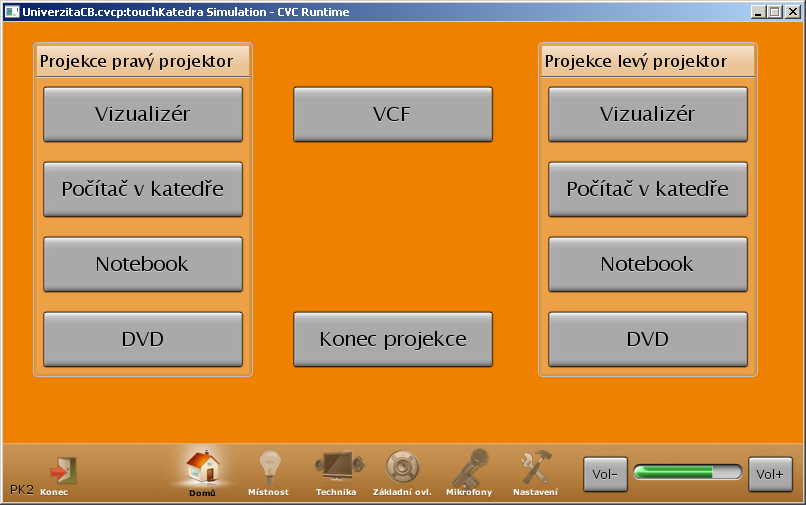

5 Na obrazovce Home jsou tlačítka pro nastavení různých scén v místnosti. Pro nastavení příslušné scény stiskněte tlačítko s názvem scény. Tlačítko Funkce Projekce *** projektor Nastaví místnost na projekci z příslušného vstupu (zhasne stropní světla a před tabulí, světla pod balokónem nastaví na 50 %, spustí příslušný projektor a nastaví příslušný vstup). VCF Nastaví místnost na použití videokonference zapne oba projektory a nastavý oba výstupu z VCF na projektory. Konec projekce Vypne projektory, zastaví DVD přehrávač a rozsvítí.

6 Obrazovka Osvětlení Na obrazovce Osvětlení jsou tlačítka pro ovládání osvětlení. U stmívaných okruhů se krátkým stiskem tlačítka okruh rozsvítí, resp. Zhasne. Dlouhým stiskem lze daný okruh stmívat. Stav stmívaných okruhů je znázorněn bargrafem mezi tlačítky. Spínan světla se rozsvítí stiskem příslušného tlačítka. Stav je signalizován zamáčknutím tlačítka a změnou ikony na tlačítku. Obrazovka Technika Na této obrazovce se ovládá AV technika, a to konkrétně projektor a křížový přepínač.tlačítkem Projektor On/Off se zapne/vypne příslušný projektor. Tlačítkem Mute se zatemní obraz z projektoru. Se zapnutím projektoru se automaticky ztáhne plátno. Při vypínání projektoru se plátno vytáhne. Tlačítky Vizualizér, PC, Notebook, DVD, VCF, VCF2,... se přepnou jednotlivé zdroje signálu. Na příhledový monitor je možné zobrazit buď PC v katedře, nebo je možné svázat tento monitor s jedním z projektorů (na monitoru bude to samé co na projektoru) tlačítka PC, Pravý projektor, Levý projektor.

7 Obrazovka Základní ovládání Tato obrazovka slouží k ovládání Videokonference, DVD přehrávače, vizualizéru a kamery vedle tabule. Tlačítka na této obrazovce nahrazují dálkové ovládání Videokonference, DVD přehrávače, vizualizéru a kamery. U videokonference je možné změnit vstup Content v levé spodní části obrazovka na Vizualizér, PC, Notebook, Kameru. Tlačítka jsou stejná jako na dálovém ovladači, jejich funkce je zřejmá z návodu k danému zařízení. Mezi jednotlivými ovladači se přepíná pomocí tlačítek v horní části obrazovky.

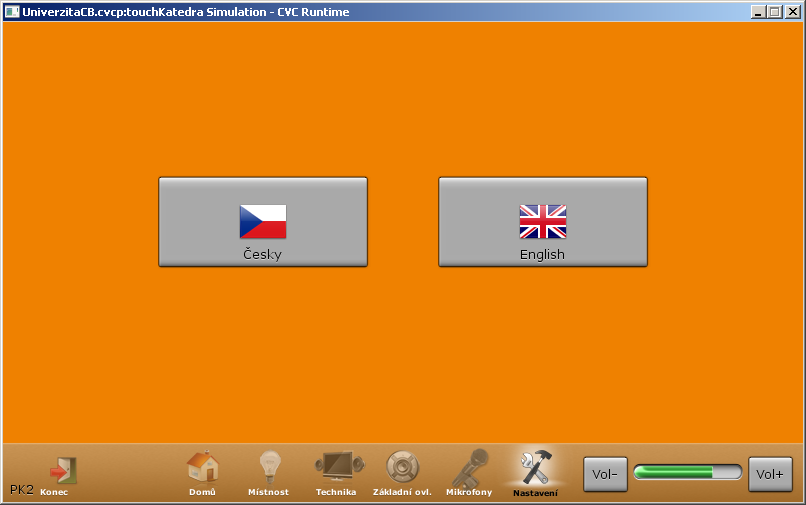

8 Obrazovka Mikrofony Tato obrazovka slouží k ovládání předzesilovačů mikrofonů a k jejich zapínání. Po zapnutí systému jsou mikrofony vypnuté a je nutné si ručně zapnout příslušný mikrofon tlačítkem ON/OFF. Dále je možné zesílit nebo zeslabit jednotlivé mikrofony v rámzi +-5dB. Obrazovka Nastavení Na této obrazovce je možné změnit jazyk na český nebo anglický.

9 Obrazovka Odchod Na této obrazovce se vypíná systém. Po vypnutí se zobrazí úvodní obrazovka. Touch panel v režii Touch panel v režii je totožný s panelem na katedře, je na obrazovce Technika je možné volit navíc na projektory vstupy Kamera a Režie. Dále je zde možné přepínat obraz pro příhledový monitor v režii. Další změna je taková, že všechny ovladače z na obrazovce Základní ovládání jsou na jedné ploše.

10 Restart systému Restart systému se provádí odpojením řídícího systému od napájení na dobu cca 30 sekund a restartováním touch-panelu. Odpojení řídícího systému lze provézt ve skříňce s technikou. Jedná se o modrou krabičku s nápisem CUE. Touch-screen se restartuje pomocí tlačítka, které je skryté na zadní straně touch-screenu vlevo nahoře. Je třeba použít tenký předmět takový, aby se vešel do otvoru v zadní straně touchscreenu.
