1 Rádio s budíkem, nástěnnými hodinami a kamerou Návod k obsluze Stránka 1

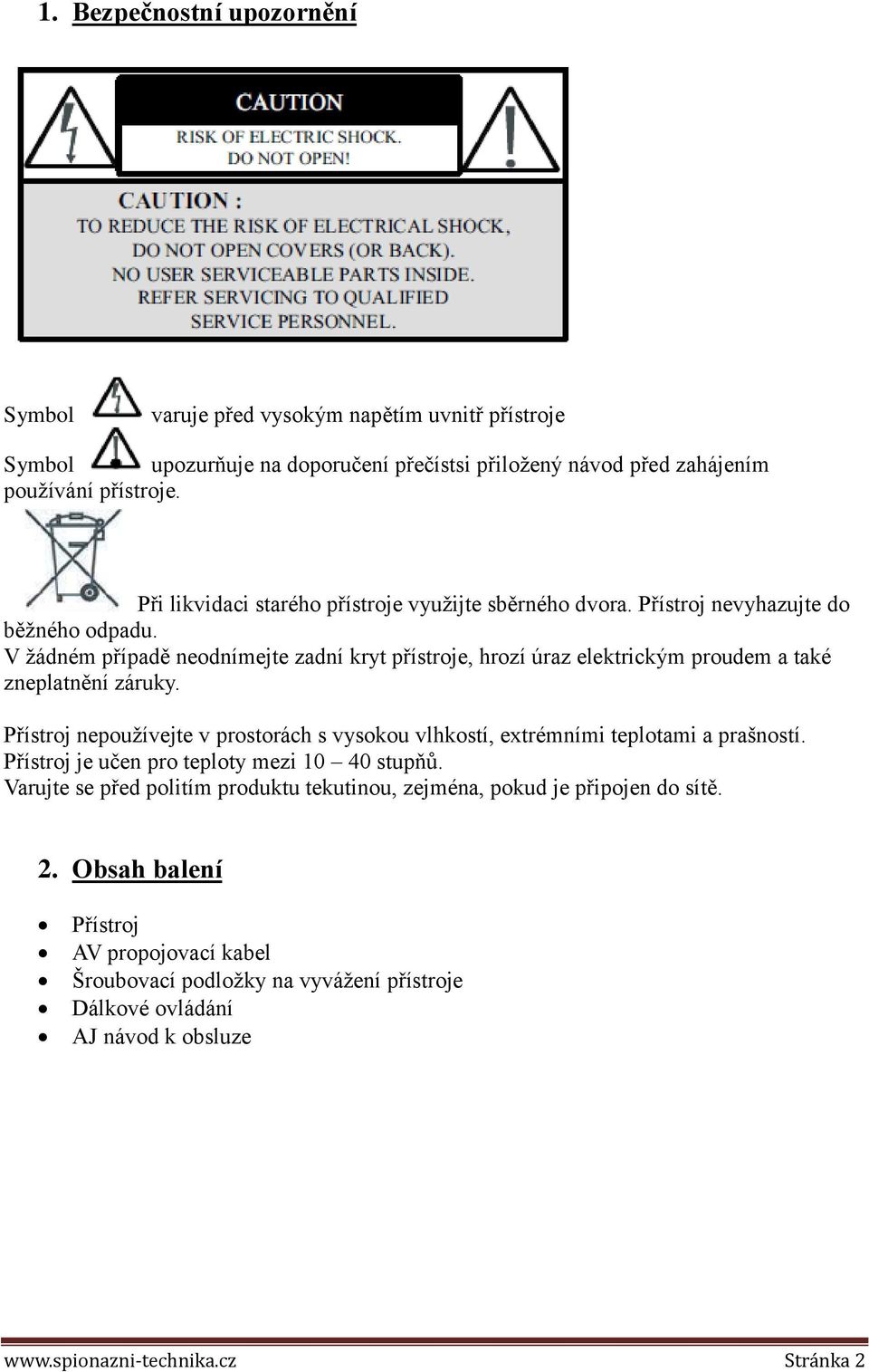

2 1. Bezpečnostní upozornění Symbol varuje před vysokým napětím uvnitř přístroje Symbol upozurňuje na doporučení přečístsi přiložený návod před zahájením používání přístroje. Při likvidaci starého přístroje využijte sběrného dvora. Přístroj nevyhazujte do běžného odpadu. V žádném případě neodnímejte zadní kryt přístroje, hrozí úraz elektrickým proudem a také zneplatnění záruky. Přístroj nepoužívejte v prostorách s vysokou vlhkostí, extrémními teplotami a prašností. Přístroj je učen pro teploty mezi stupňů. Varujte se před politím produktu tekutinou, zejména, pokud je připojen do sítě. 2. Obsah balení Přístroj AV propojovací kabel Šroubovací podložky na vyvážení přístroje Dálkové ovládání AJ návod k obsluze Stránka 2

3 3. Funkce dálkového ovladače 1. Tlačítko pro zapnutí/vypnutí nahrávání 2. Tlačítko ESC/Stop 3. Tlačítko pro přehrávání 4. Tlačítko pro pohyb v menu 5. Tlačítko pro vstup do Menu a potvrzení volby 4. Popis přístroje 1) Projekční světlo 2) Tlačítko pro zapnutí/vypnutí projekce na stěnu 3) Tlačítko ON/OFF 4) Přepínač Rádio/N1/N2 5) Tlačítko Alarm 1 6) Tlačítko Alarm 2 7) Tlačítko nastavení vypnutí přístroje (SLEEP) 8) Tlačítko dospání (SNOOZE) 9) Tlačítko nastavení času 10) Tlačítko nastavení času (hodiny) Stránka 3

4 11) Tlačítko nastavení času (minuty) 12) Přepínač AM/FM 13) Tlačítko zapnutí/vypnutí nahrávání videa 14) Tlačítko otočení projekčního zobrazení 15) Ladící škála AM/FM 16) LCD displej 17) IR čidlo pro dálkové ovládání 18) Čidlo kamery 19) LED dioda, při zapnutí (zelená), při nahrávání (oranžová/zelená) 20) Tlačítko 2 pro nastavení buzení 21) Reproduktor 22) Tlačítko 1 pro nastavení buzení 23) Ladění rádia 24) Nastavení hlasitosti 25) A/V výstup 26) Resetovací tlačítko 27) Slot pro paměťovou kartu 28) Napájecí kabel 29) FM anténa Stránka 4

5 5. Příprava přístroje k provozu a) Do přístroje nejprve vložte odpovídající SD kartu dle obrázku b) Přístroj poté připojte pomocí dodávaného AV kabelu k monitoru, např. TV 6. Začínáme s provozem přístroje a) Zapnutí: Nejprve zapojte kabel do sítě Pozn: pokaždé, pokud je přístroj připojován do sítě, systém startuje všechny jeho součásti. LED dioda během tohoto procesu po dobu několika sekund bliká. Jakmile je přístroj zapnut, automaticky přejde do monitorovacího módu, což v případě zapnutí časového nahrávání znamená, že se automaticky přepne na módu nahrávacího; Pokud není SD karta vložena správně, či není vložena vůbec, LED dioda rychle bliká Běhen startování přístroje navyjímejte SD kartu, hrozí zničení dat nacházejících se na ní. b) Live Mode Je defaultní zobrazení na displeji po zapnutí přístroje. Obrazovka indikuje aktuální stav přístroje. Stránka 5

6 1) Indikuje nastavené datum a čas 2) Zámek tlačítek (tlačítka na přístroji jsou aktuálně neaktvivní) 3) Video Status indikuje zapojení externí kamery 4) Indikuje nastavení Videa a Zvuku (vysvětleno dále v článku) 5) Indikuje status paměťové karty Pozn: Pokud není vložena SD karta, nelze použít funkce nahrávání a přehrávání, lze však použít zobrazení pro nastavení přístroje na monitoru. c) Nahrávací módy Lze použít následující módy nahrávání. i) Manuální nahrávání pokud je nastaveno, lze spustit jedním stiskem tlačítka na dálkovém ovládání ii) Nahrávání detekcí pohybu nahrávání je aktivováno pouze v případě výskytu pohybu před čočkou kamery iii) iv) Napřetržité nahrávání používá se při dlouhodobém nahrávání Alarm tento způsob nahrávání předpokládá nastavení podmínek spuštění alarmu d) Přehrávání nahraných záznamů přes monitor Přehrávání pomocí přístroje připojeného přes AV kabel do monitoru umožňuje využít některé funkce z menu. Postupné přehrávání stačí na dálkovém ovladačí stisknout tlačítko Play (3) a přístroj začne automaticky přehrávat poslední uložený záznam Možnosti přehrávání - principy jsou podobné jako na běžných přehrávačích Pokud stisknete tlačítko Play opětovně, přehrávání zastavít Pokud během přehrávání stisknete tlačítko vpřed zrychlíte vždy jedním stiskem přehrávání následovně (x2, x4, x8, x16, x32). Stiskem tlačítka Play se vrátíte do normálního režimu přehrávání Pokud během režimu Pauzy stisknete tlačítko vpřed nebo vzad, posute se o jeden obrázek. Stiskem tlačítka Play se vrátíte do normálního režimu přehrávání Stiskem tlačítka ESC (2) opustíte režim přehrávání a vrátíte se na úvodní obrazovku. Přehrávání s vyhledáním záznamu vstupte do Menu a vyberte možnost Search and Play. Objeví se následující obrazovka. Stránka 6

7 Údaje zobrazí obsah záznamů pod jednotlivými adresáři, členěnými podle data záznamu. V menu se pohybujte šipkami na dálkovém ovládání. U jednotlivých záznamů lze určit způsob jakým byly pořízeny: e) Přehrávání záznamů v PC Pokud máte PC vybaven čtečkou paměťových karet, můžete si nahrané soubory přehrát i přes vaše PC. Záznamy se nacházejí v adresáři DVMPG4 a lze je přehrát např. v přehrávači Microsoft Media Player nebo DivX Playeru. f) Práce s SD kartou Přístroj podporuje systémy FAT 16/32. Ostatní systémy přístroj nepodporuje. Z tohoto důvodu zásadně doporučujeme naformátovat nově používanou SD kartu dříve než ji začnete v přístroji používat. Pro formátování SD karty zvolte MENU/SD CARD OPTIONS/Format. 7. Nastavení přístroje pomocí Menu a) Hlavní Menu V Menu se pohybujte pomocí tlačítek Play, Esc a šipek na dálkovém ovládání. b) Nastavení jednotlivých položek Menu i) SET DATE/TIME nastavení data a času Stránka 7

8 Formát času (Date Format): Y/M/D, M/D/Y, D/M/Y Nastavení času proveďte opět pomocí výše uvedených tlačítek na dálkovém ovládání. Po ukončení nastavení se do základního menu, příp. o úroveň výše, dostanete stiskem tlačítka Stop/Zpět. ii) SET MOTION DETECTION nastavení detekce pohybu Zde máte dvě možnosti nastavení: a) SET MD AREA nastavení oblasti detekce pohybu (celý záběr/část záběru) V této volbě můžete tlačítkem Play/Pause zvolit násl. možnosti: ADD ALL volba celého záběru kamery ADD BLOCK volba bloků v rámci záběru, ve kterých bude spuštěna detekce pohybu (v obrázku bloky 1, 3, 4). Kurzorem pohybujte pomocí šipek. Tlačítkem OK potvrdíte volbu a dale pokračujete kurzorem. Finální blok potvrdíte tlačítkem OK. DEL ALL smažete celé nastavení detekce (potvrzení tlačítkem OK) obrazovka zešedne DEL BLOCK označíte oblast bez detekce CELL EDIT pomocí kurzorů a tlačítka OK si můžete nastavit jednotlivé buňky, např. kde nechcete aby byla používána detekce pohybu Stránka 8

9 b) SET MD SENSITIVITY - nastavení citlivosti sepnutí detekce pohybu Citlivost nastavíte pomocí směrových šipek (doprava a doleva) u položky MD THRESHOLD. Čím vice označíte obdélníčků, tím větší citlivost sepnutí detekce pohybu. Doporučujeme zamávat před displejem rukama (pokud máte na sebe při nastavování namířenu kameru). Množství červených polí signalizuje nastavenou citlivost. iii) MANUAL RECORD nastavení parametrů nahrávání videa VIDEO SIZE - 640x480 nebo 320x240 (změníte šipkami) FRAME RATE - snímkování, pro 640x480 lze použít 1,2,10,12/fps, pro 320x240 lze nastavit až 30 fps QUALITY - kvalita záznamu (čím vyšší, tím větší kapacita karty je třeba) AUDIO - ON (zvuk zapnut), OFF (zvuk vypnut) Stránka 9

10 iv) SCHEDULE RECORDING nastavení preferencí nahrávání a) SCHEDULE SETUP nastavení způsobu nahrávání po jednotlivých hodinách 1) Schedule: ON (zapnuto časování), OFF (vypnuto) 2) U každé hodiny si můžete šipkami nastavit jaký způsob nahrávání zvolíte (ALL, jsou zapnuty všechny, NONE, nahrávání je vypnuto) b) ALARM RECORD nastavují se parametry jako u předchozícha navíc délka záznamu, pokud je zachycen pohyb (5-90s) a použitá metoda (ponechte N.C. c) MOTION RECORD nastavují se shodné parametry d) CONTINUE RECORD nastavují se opět shodné parametry Stránka 10

11 v) SD CARD OPTIONS informace o paměťové kartě DISK TOTAL DISK REMAIN MAX FILE SIZE CARD FULL FORMAT - celková paměť - volná paměť - maximální velikost jednoho souboru - LOOP (přemazání, pokud je karta plná), STOP - formátování karty (data na kartě budou vymazána) vi) vii) viii) SYSTEM STATUS informace o nastavených hodnotách POWER ON SETUP volba jazyka a systému FACTORY DEFAULT vyvolání továrního nastavení 8. Specifikace přístroje Systém NTSC/PAL Kodek MPEG4-SP ASF Snímkování Volitelné 1-30 fps (závisí na zvoleném rozlišení) Nahrávací kvalita Low/Medium/High Rozlišení kamery SONY CCD 480TVL Minimální světelnost 0,1LUX Čočka 3,7 mm Pinhole Mikrofon High Sensitivity Mic Vzorkovací frekvence 44,1 KHz Kodek G726/32 kbps Maximální velikost karty FAT 16/32GB Sériový port USB 1,1 Nahrávací módy Manual/Schedule (Alarm/Motion/Continue) Napájení AC 220V Rozměry 140x75x2 Pracovní teplota Vlhkost 30-80%, teplota 5-45 C Stránka 11

12 Produkty se mohou od tohoto návodu drobně lišit podle jednotlivých výrobních sérií. Pokud jste v našem návodu objevili nějaké nepřesnosti, budeme rádi, pokud nám je sdělíte na podpora@spionazni-technika.cz. Stránka 12
