1 Automatizace and Drives S iemens Perfect Interplay in Factory

2 and Drives Dnešní program Uvítání, představení modelů a technologie 13:00 13:30 Kosek; Vojanec SW/; ukázky SIMATIC PLC SIMATIC DP 13:30 14:30 Kosek Přestávka 14:30 14:45 Pokračování; ukázky 14:45 15:15 Kosek SIMATIC NET, PROFINET 15:15 15:45 Vojanec Přestávka 15:45 16:00 SCALANCE komunikační moduly 16:00 17:15 Vojanec Závěrečné shrnutí Diskuse, Večeře 17:15 Kosek; Vojanec Str. 2

3 Live demo Integrace dalších automatizačních komponent Integrace PLC, HMI a pohonů do stávající technologie Upgrade PLC: nová S7-300 CPU 319 Update knihovny hardware STEP 7 přes HSP (hardware support package) Integrace nové CPU do STEP 7 projektu Integrace dalších operátorských stanic Integrace HMI Panelu do STEP 7 projektu Konfigurace s WinCC flexible Live HMI PLC pohony and Drives Demo Nový pohon: SINAMICS G120 Integrace SINAMICS G120 s Drive ES do STEP 7 projektu Konfigurace se SW STARTER Str. 3

4 and Drives Shrnutí Integrace PLC do stávající technologie Live demo Jiní dodavatelé... pro každé PLC je třeba vytvořit úplně nový projekt Integrace PLC do řešení je rychlejší a efektivnější zachování stávajících dat (konzistence), operátorsky a uživatelsky příjemné Významná úspora času Str. 4

5 and Drives Shrnutí Integrace HMI Panelu do stávající technologie Live demo Jiní dodavatelé... pro každé HMI zařízení je třeba vytvořit úplně nový projekt nabízí... Nové HMI zařízení je ihned součástí stávající konfigurace Str. 5

6 and Drives Shrnutí Integrace pohonu či měniče do existující technologie Live demo Jiní dodavatelé... vybudování komunikačního spojení a jeho správné nastavení vyřaduje značnou režiji nabízí... rychlé, uživatelsky příjemné vytvoření komunikace oživení založené na intuitivním navedení a názorné grafické konfiguraci snadno získávaná zručnost v konfiguraci bez expertních znalostí Str. 6

7 and Drives Vyšší produktivita díky Automatická kontrola platnosti a konzistence dat Centrální správa všech automatizačních komponent Zamezení nesprávných vložení, nejednoznačností a datových duplicit Integrovaný inženýring Live demo Hladká souhra všech software nástrojů Společná databáze PLC Spouštění všech nástrojů ze SIMATIC Manageru Snadný upgrade hardware přes HSPs (Hardware Support Packages) HMI SIMATIC Manager Drive Intuitivní parametrizace Méně učení Database Str. 7

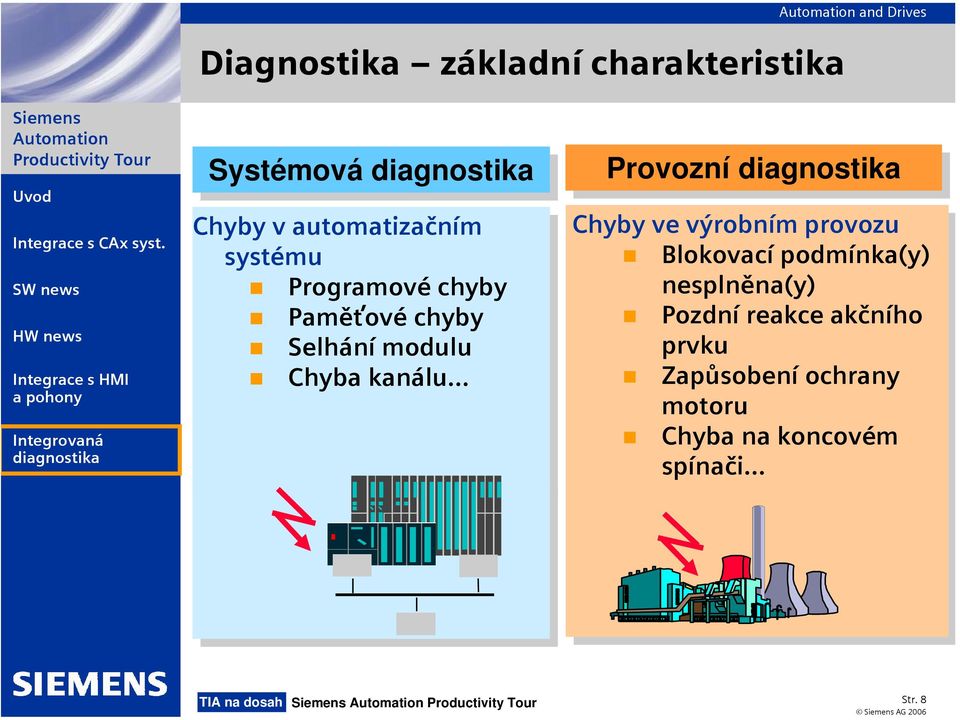

8 and Drives Diagnostika základní charakteristika Systémová Chyby v automatizačním systému Programové chyby Paměťové chyby Selhání modulu Chyba kanálu... Provozní Chyby ve ve výrobním provozu Blokovací podmínka(y) nesplněna(y) Pozdní reakce akčního prvku Zapůsobení ochrany motoru Chyba na na koncovém spínači... Str. 8

9 and Drives Systémová HMI - hlášení syst. chyb PLC -programovéchyby - výpadek modulu -přístupové chyby PG Error OB - čtení diagn. bufferu -HW -sledováníproměnných Spuštění reakce na chybu Str. 9

10 and Drives systémová Live demo Automatické hlášení systémových událostí Aktivace systémové diagnostiky Odpojení modulů Standard/safety I/O Senzory Zkrat (short-circuit) Spouštěč motorů Safety prvky Přerušení vodiče (wirebreak) PROFINET PROFIBUS Live Demo Str. 10

11 and Drives Shrnutí Implementace/aktivace systémové diagnostiky Automatické hlášení systémových událostí a zobrazování na HMI zařízení Live demo Jiní dodavatelé... Nenabízejí integrovaný systém diagnostiky Hlášky systémových chyb je nutno naprogramovat => vyšší režije, větší úsilí Hledání příčin chyb pouze s další pomocí (tabulky error kódů ) má "systémovou diagnostiku" již implementovanou - rychlá parametrizace a plnně automatický mechanismus Str. 11

12 and Drives... Live demo... optimální součinnost hardware a software Str. 12

13 and Drives Vyšší produktivita díky Live demo Automatickému "hlášení systémových chyb" Automatické diagnostice hardware jakostandard! B e z jakéhokoliv programování Celosystémová na všech sítích Automatická lokalizace zdroje chyb Automatické zobrazení příčiny stručným textem Rychlost a selektivita při opravě chyb Diagnostika celého provozu a všech komponent (routing) Jednodušší řešení problémů Vyšší pohotovost a disponibilita FAQ se vzorovým projektem: Entry ID Str. 13

14 and Drives Provozní HMI PLC - vadný senzor / akční prvek - blokování provozních stavů -provozníchyby Rychlá analýza a lokalizace poruchy Monitorování programu Str. 14

15 and Drives provozní Live Demo Live demo Monitoring vybrané proměnné Princip konfigurace diagnostiky S7-PDIAG (PLC) ProAgent (HMI) Generování chyby a sledování jejích příčin, následná oprava.. PDIAG Demo DB Conveyor_ is_on PDIAG Demo DB User_ enable_ override PDIAG Demo DB Station_ Enable v PDIAG Demo DB Automatic_ mode OP177B other_simu T5 S1 start T1 Trans1 S2 feeder_start T2 Trans2 S3 feeder_stop T3 Trans3 S4 punching_down T4 Trans4 S5 punching_up T5 Trans5 S1 PDIAG Demo DB Emergency_ Stop PDIAG Demo DB Waste_ Mat_ Disposal _OK s Str. 15

16 and Drives Konfigurace provozní diagnostiky......s S7-PDIAG Plná integrace do STEP 7 Optimální systémová rozhraní Signály a texty hlášení pro zobrazení jsou konfigurovány přímo v programových editorech LAD/FBD/STL Provozní data pro různé statistiky Vyšší transparentnost programových sekvencí Využití dat pro optimalizaci celého provozu...integrované v S7-GRAPH Tvorba strukturovaných programů Grafická konfigurace řízení sekvencí / sekvencerů Řízení sekvencí lze zprostředkovat v online režimu přímo na HMI jednotce Úspora nákladů na vývoj a rychlejší oživení Str. 1

17 and Drives Zobrazení a analýza......s ProAgent, efektivní provozní systému přímo na SIMATIC HMI Rychlé informace o příčinách chyb a souvislostí (analýza podmínek) Uživatelsky příjemné zobrazení diagnostiky a možných operatorských zásahů Přenos generovaných diagnostických dat ze SW: S7-PDIAG, S7-GRAPH i S7-HiGraph Přizpůsobeno a šito na míru ŘS SIMATIC...pro rychlou detekci a zobrazení provozních chyb Str. 2

18 and Drives Shrnutí Implementace provozní diagnostiky Monitoring řetězce adres a sekvencí Jiní dodavatelé... nutno programovat provozní diagnostku explicitně na straně HMI Masky pro texty hlášení, komunikace mezi PLC a HMI Rozbory různých podmínek apod nemají integrovanou technologii signalizace hlášek Zpravidla vede k vyšší zátěži sběrnice (vlivem cyklickému dotazování na status) nabízí... Integrovanou provozní diagnostiku se selektivním monitorováním adres integrovanou technologii signalizace hlášek (Alarm-S) Jednoduchý přenos diagnostických dat do HMI systému včetně analýzy podmínek které s chybou souvisí Str. 18

19 and Drives Vyšší produktivita díky Automatickému generování samostatného monitorovacího programu ve STEP 7 Monitoring bloků, logiky Integrace do SIMATIC HMI Automatická diagnostická hlášení přímo na HMI zařízení bez speciální konfigurace LAD/FBD STL S7- PDIAG S7- GRAPH WinCC flexible/ WinCC ProAgent Automatické, selektivní vymezení chyb a přesná lokalizace Přehledná analýza podmínek Unifikovaná rozhraní Sdílená databáze Kratší prostoje v technologii Parametrizace místo programování Efektivní inženýring Str. 19

20 and Drives Diagnostika - shrnutí Systémová Automatické hlášení systémových událostí --bez bez programování Provozní Sledování a identifikace příčin provozních chyb bez bez dalšího HW HW (PG) (PG) a bez bez zásahu do do řídicích algoritmů (např. nepovolanou osobou) pouze prostřednictvím již již instalovaného operátorského rozhraní Str. 20
