1 Kompresní šroubení pro připojení ventilů otopných těles Standardní řady pro ventily otopných těles s vnějším závitem Využití Kompresní šroubení s měkkým těsněním. Katalogový list Měděné / přesné ocelové potrubí Vhodné pouze pro použití v otopných soustavách. Nevhodné pro silně kyselá nebo zásaditá média, aromatickými a hydrogenovanými uhlovodíky, páru a ozón. Šroubení nejsou certifikována pro pitnou vodu. Šroubení jsou určena pro připojení potrubí k ventilům otopných těles Honeywell s vnějším závitem : G 3/4 (DIN V 3838 Eurokónus) M22x.5 Hlavní rysy PEX potrubí Elastické upevnění Jednodílná převlečná matice s kompresním kroužkem Jednodílná výstužná vložka pro PEX a vícevrstvé potrubí Technické parametry EN0H-2907CZ0-R035 Konstrukce a materiály Kompresní šroubení se skládají z: Převlečná matice z poniklované mosazi (CW67N) Ocelový nebo mosazný (CW67N) kompresní kroužek Pouzdro NBR PEX / vícevrstvé potrubí Nylonová výstuha (pro PEX potrubí) Mosazná výstužná vložka (CW67N) s trubkovým NBR pouzdrem (pro vícevrstvé potrubí) Rozsah utahovacího momentu: 5-20 Nm Maximální provozní tlak: 0 bar Maximální provozní teplota: 95 C Maximální provozní tlak a teplota jsou definovány výrobcem potrubí. Nesmějí však být překročeny výše uvedené hodnoty. Upozornění Použitá aditiva musí být vhodná pro těsnění NBR. PEX a vícevrstvé potrubí vyžaduje použití výstužných vložek. Pro měděné a přesné ocelové potrubí nejsou výstužné vložky zapotřebí, jestliže je použito kompresní šroubení s měkkým těsněním. Pro úpravu konců potrubí dbejte pokynů výrobce potrubí. Na veškeré pohledávky nebo náklady vyplývající z nedodržení výše uvedených pokynů nebude společností Honeywell brána zřetel.

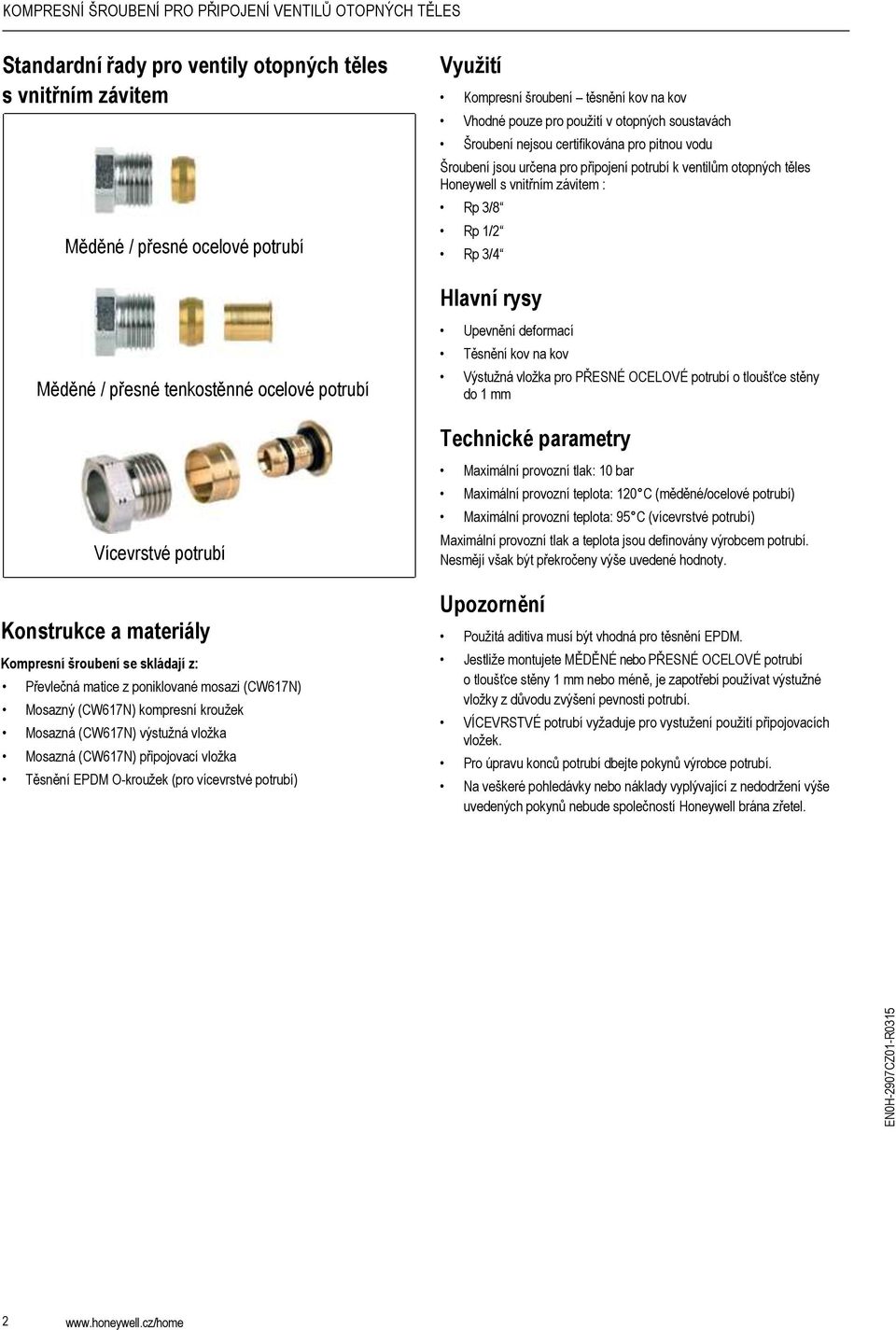

2 Standardní řady pro ventily otopných těles s vnitřním závitem Měděné Copper/precision / přesné ocelové steel pipes potrubí Využití Kompresní šroubení těsnění kov na kov Vhodné pouze pro použití v otopných soustavách Šroubení nejsou certifikována pro pitnou vodu Šroubení jsou určena pro připojení potrubí k ventilům otopných těles Honeywell s vnitřním závitem : Rp 3/8 Rp /2 Rp 3/4 Hlavní rysy Měděné Copper/precision / přesné tenkostěnné soft steel ocelové pipes potrubí Upevnění deformací Těsnění kov na kov Výstužná vložka pro PŘESNÉ OCELOVÉ potrubí o tloušťce stěny do mm Technické parametry Multilayer Vícevrstvé pipes potrubí Konstrukce a materiály Kompresní šroubení se skládají z: Převlečná matice z poniklované mosazi (CW67N) Mosazný (CW67N) kompresní kroužek Mosazná (CW67N) výstužná vložka Mosazná (CW67N) připojovací vložka Těsnění EPDM O-kroužek (pro vícevrstvé potrubí) Maximální provozní tlak: 0 bar Maximální provozní teplota: 20 C (měděné/ocelové potrubí) Maximální provozní teplota: 95 C (vícevrstvé potrubí) Maximální provozní tlak a teplota jsou definovány výrobcem potrubí. Nesmějí však být překročeny výše uvedené hodnoty. Upozornění Použitá aditiva musí být vhodná pro těsnění EPDM. Jestliže montujete MĚDĚNÉ nebo PŘESNÉ OCELOVÉ potrubí o tloušťce stěny mm nebo méně, je zapotřebí používat výstužné vložky z důvodu zvýšení pevnosti potrubí. VÍCEVRSTVÉ potrubí vyžaduje pro vystužení použití připojovacích vložek. Pro úpravu konců potrubí dbejte pokynů výrobce potrubí. Na veškeré pohledávky nebo náklady vyplývající z nedodržení výše uvedených pokynů nebude společností Honeywell brána zřetel. EN0H-2907CZ0-R

3 Ventily otopných těles s vnějším závitem Kompresní šroubení pro MĚDĚNÉ a PŘESNÉ OCELOVÉ potrubí Pro ventily s vnějším závitovým připojením G 3/4 Pro MĚDĚNÉ a PŘESNÉ OCELOVÉ potrubí Jednodílný fitting Výstužná vložka pro potrubí o tloušťce stěny mm není zapotřebí FEG3/4CS0 G 3/4 0 mm FEG3/4CS2 G 3/4 2 mm FEG3/4CS4 G 3/4 4 mm FEG3/4CS4-0 G 3/4 4 mm 0 FEG3/4CS5 G 3/4 5 mm H-bloky V246/95/96, V2060, V2406, V2200 FEG3/4CS5-0 G 3/4 5 mm 0 FEG3/4CS6 G 3/4 6 mm FEG3/4CS8 G 3/4 8 mm Pro ventily s vnějším závitovým připojením M22x,5 Pro MĚDĚNÉ a PŘESNÉ OCELOVÉ potrubí Jednodílný fitting Výstužná vložka pro potrubí o tloušťce stěny mm není zapotřebí EN0H-2907CE0-R035 FEM22CS0 M22x,5 0 mm FEM22CS2 M22x,5 2 mm FEM22CS2-0 M22x,5 2 mm 0 FEM22CS4 M22x,5 4 mm FEM22CS4-0 M22x,5 4 mm Mars - V300, V305 0 FEM22CS5 M22x,5 5 mm FEM22CS5-0 M22x,5 5 mm 0 FEM22CS6 M22x,5 6 mm 3

4 Kompresní šroubení pro PEX potrubí Pro ventily s vnějším závitovým připojením G 3/4 Pro PEX potrubí Jednodílná převlečná matice Výstužná vložka FEG3/4P2X. G 3/4 2 x, mm FEG3/4P6X.5 G 3/4 6 x,5 mm H-bloky V246/95/96, V2060, V2406, V2200 Pro ventily s vnějším závitovým připojením M22x,5 Pro PEX potrubí Jednodílná převlečná matice Výstužná vložka FEM22P2X. M22 x,5 2 x, mm FEM22P6X.5 M22 x,5 6 x,5 mm Mars V300, V305 EN0H-2907CZ0-R

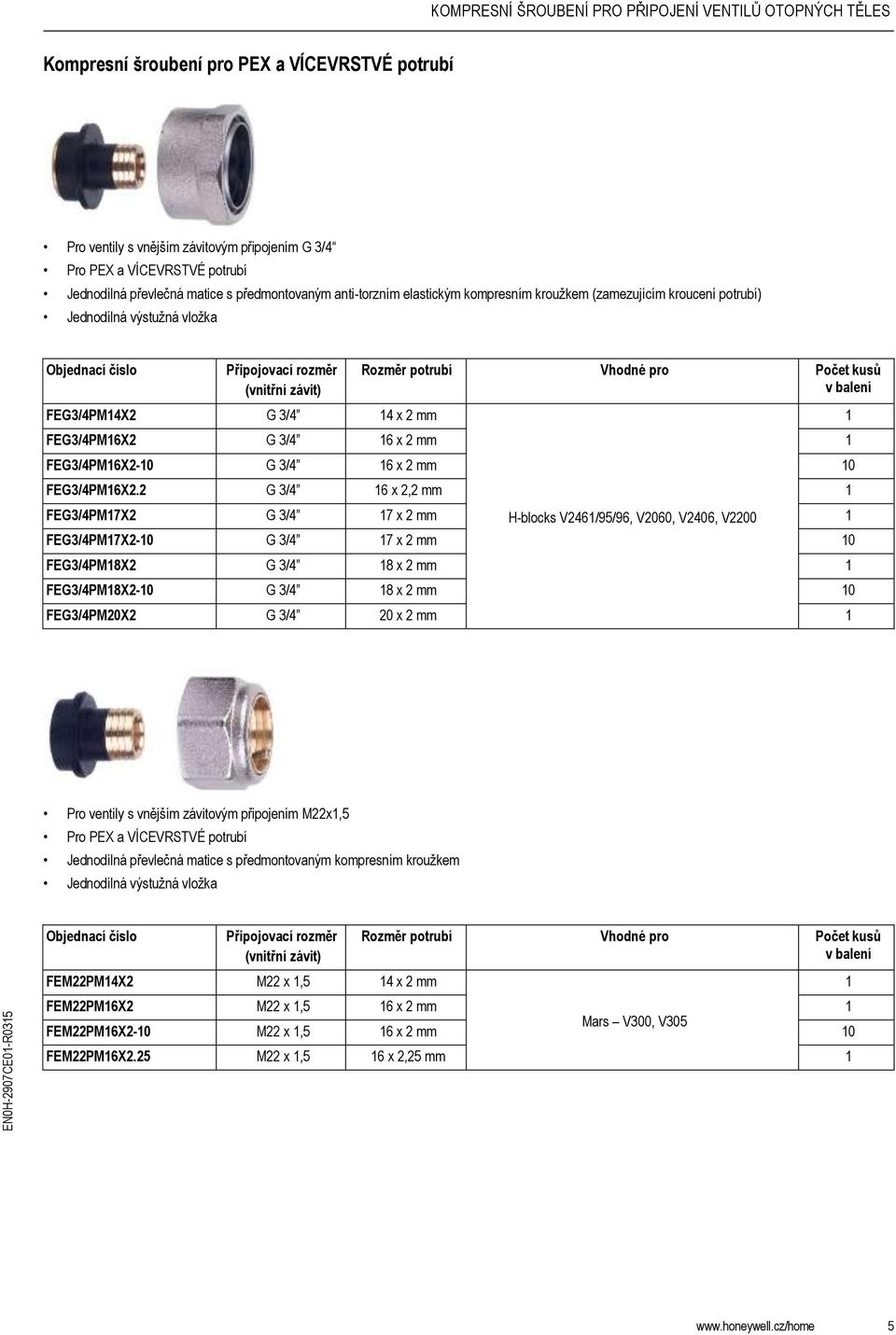

5 Kompresní šroubení pro PEX a VÍCEVRSTVÉ potrubí Pro ventily s vnějším závitovým připojením G 3/4 Pro PEX a VÍCEVRSTVÉ potrubí Jednodílná převlečná matice s předmontovaným anti-torzním elastickým kompresním kroužkem (zamezujícím kroucení potrubí) Jednodílná výstužná vložka FEG3/4PM4X2 G 3/4 4 x 2 mm FEG3/4PM6X2 G 3/4 6 x 2 mm FEG3/4PM6X2-0 G 3/4 6 x 2 mm 0 FEG3/4PM6X2.2 G 3/4 6 x 2,2 mm FEG3/4PM7X2 G 3/4 7 x 2 mm H-blocks V246/95/96, V2060, V2406, V2200 FEG3/4PM7X2-0 G 3/4 7 x 2 mm 0 FEG3/4PM8X2 G 3/4 8 x 2 mm FEG3/4PM8X2-0 G 3/4 8 x 2 mm 0 FEG3/4PM20X2 G 3/4 20 x 2 mm Pro ventily s vnějším závitovým připojením M22x,5 Pro PEX a VÍCEVRSTVÉ potrubí Jednodílná převlečná matice s předmontovaným kompresním kroužkem Jednodílná výstužná vložka EN0H-2907CE0-R035 FEM22PM4X2 M22 x,5 4 x 2 mm FEM22PM6X2 M22 x,5 6 x 2 mm FEM22PM6X2-0 M22 x,5 6 x 2 mm Mars V300, V305 0 FEM22PM6X2.25 M22 x,5 6 x 2,25 mm 5

6 Ventily otopných těles s vnitřním závitem Kompresní šroubení pro MĚDĚNÉ a PŘESNÉ OCELOVÉ potrubí Pro ventily s vnitřním závitovým připojením Rp 3/8 až Rp 3/4 Pro MĚDĚNÉ a PŘESNÉ OCELOVÉ potrubí Těsnění kov na kov Pro potrubí o tloušťce mm je zapotřebí použít výstužnou vložku (vnější závit) FIG3/8CS0 G 3/8 0 mm FIG3/8CS2 G 3/8 2 mm FIG/2CS0 G /2 0 mm FIG/2CS2 G /2 2 mm FIG/2CS4 G /2 4 mm V2000, V2020, V2400, Venus - V30, V320 FIG/2CS5 G /2 5 mm FIG/2CS5-0 G /2 5 mm 0 FIG/2CS6 G /2 6 mm FIG3/4CS8 G 3/4 8 mm FIG3/4CS22 G 3/4 22 mm V2000, V2020 Kompresní šroubení pro MĚDĚNÉ, PŘESNÉ OCELOVÉ a PŘESNÉ TENKOSTĚNNÉ OCELOVÉ potrubí Pro ventily s vnitřním závitovým připojením Rp 3/8 až Rp 3/4 Pro MĚDĚNÉ, PŘESNÉ OCELOVÉ a PŘESNÉ TENKOSTĚNNÉ OCELOVÉ potrubí Těsnění kov na kov Pro potrubí o tloušťce mm je zapotřebí použít výstužnou vložku (vnější závit) FIG3/8CSS2 G 3/8 2 mm FIG/2CSS2 G /2 2 mm FIG/2CSS4 G /2 4 mm FIG/2CSS5 G /2 5 mm V2000, V2020, V2400, Venus - V30, V320 FIG/2CSS6 G /2 6 mm FIG/2CSS8 G /2 8 mm FIG3/4CSS8 G 3/4 8 mm V2000, V2020 EN0H-2907CZ0-R

7 Kompresní šroubení pro VÍCEVRSTVÉ potrubí Pro ventily s vnitřním závitovým připojením Rp /2 Pro VÍCEVRSTVÉ potrubí (vnější závit) FIG/2M6X2 G /2 6 x 2 mm V2000, V2020, V2400, Venus - V30, V320 EN0H-2907CZ0-R

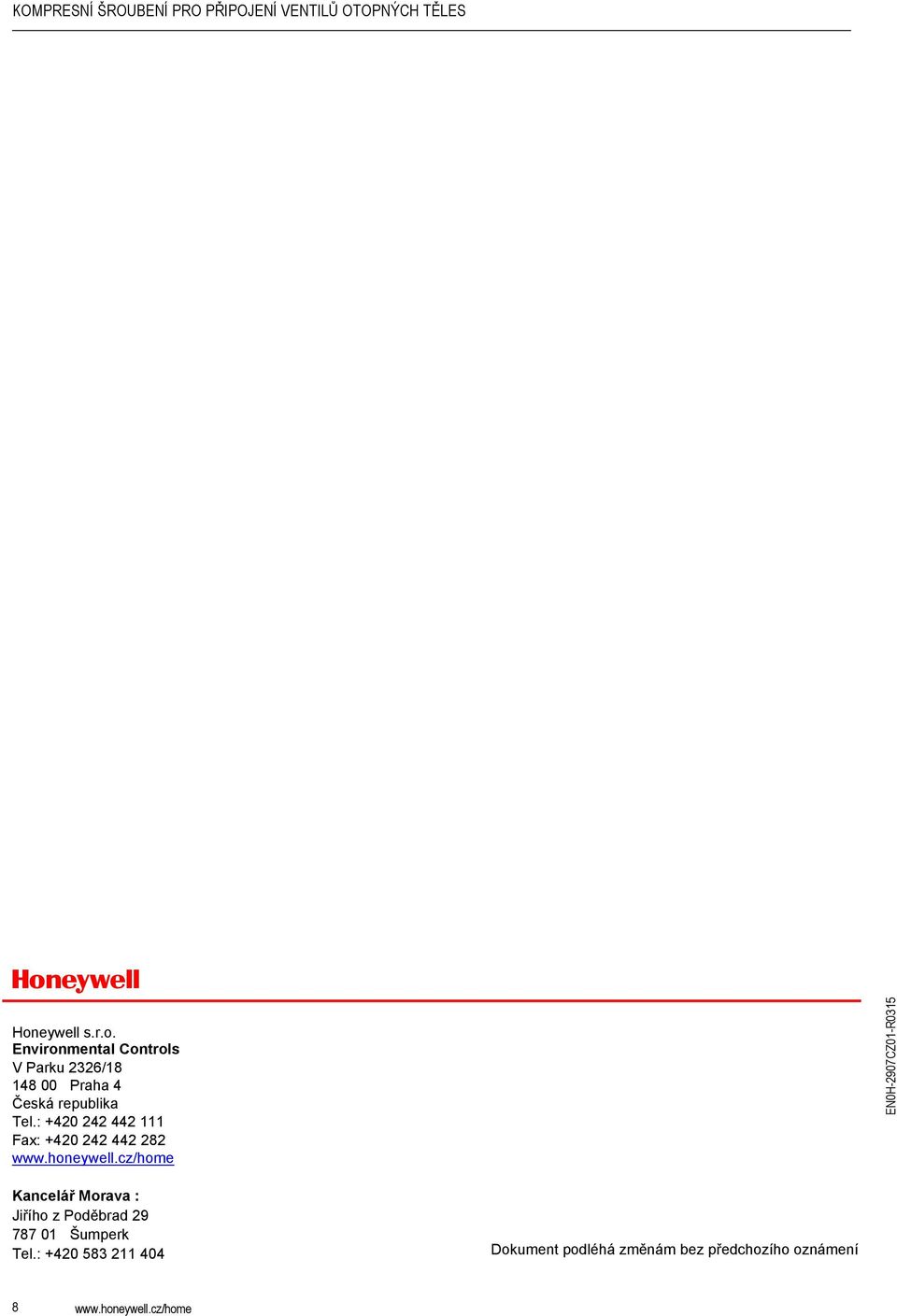

8 Honeywell Honeywell s.r.o. Environmental Controls V Parku 2326/ Praha 4 Česká republika Tel.: Fax: EN0H-2907CZ0-R035 Kancelář Morava : Jiřího z Poděbrad Šumperk Tel.: Dokument podléhá změnám bez předchozího oznámení 8
