1 /2002 CZ Pro odbornou firmu Montážní návod Ploché kolektory Logasol SKN 2.0 Montáž na plochou střechu a fasádu Před montáží pečlivě pročtěte

2 Úvodem K tomuto návodu Tento montážní návod obsahuje důležité informace k bezpečné a účelné montáži sady pro instalaci na plochou střechu, popř. na plochou střechu/fasádu se sklonem 45. Celá technická dokumentace podléhá povinnosti úschovy. Můžete do ní nahlédnout u výrobce. Činnosti popsané v tomto montážním návodu předpokládají odborné znalosti na úrovni ukončeného vzdělání v instalatérském oboru plyn/voda. Provádějte tyto montážní kroky sami pouze tehdy, máte-li k tomu uvedené odborné znalosti.! Tento montážní návod předejte zákazníkovi.! Topenář (oprávněný odborník) zákazníkovi vysvětlí funkci a obsluhu zařízení. RECYKLACE Po skončení životnosti můžete kolektory vrátit výrobci. Materiál pak bude recyklován co možná nejšetrnějším ekologickým způsobem. Technické změny vyhrazeny! Z důvodu dalšího vývoje se mohou obrázky, funkční kroky a technické údaje nepatrně lišit. Aktualizace dokumentace Máte-li návrhy na zlepšení nebo jste zjistili nepřesnosti, spojte se prosím s námi. 2

3 Obsah Všeobecně Technické údaje Bezpečnost Účelné užívání Druhy upozornění Respektujte tyto bezpečnostní pokyny Před montáží Všeobecné pokyny Popis konstrukčních dílů Nastavení úhlu sklonu kolektorů sada pro montáž na plochou střechu Vyměřování Montáž držáků na plochou střechu Sestavení základního rámu Montáž podpěr kolektorů Stabilizace držáků na plochou střechu Montáž držáků na plochou střechu/fasádu se sklonem Montáž držáku na plochou střechu se sklonem 45 (vodorovné provedení) Montáž držáků na fasádu se sklonem Montáž kolektorů Vkládání kolektorů do držáků a vzájemné propojení Upevňování kolektorů Zajištění T-profilů deformací Připojení sběrného vedení Hydraulické připojení dle "Tichelmanna" Odvzdušnění Připojte vzdušník s odvzdušňovačem (příslušenství) Montáž zaslepovací zátky Připojení čidla kolektoru Izolace připojovacího a sběrného potrubí

4 Všeobecně Všeobecně Tato kapitola popisuje, jaké technické předpisy musíte respektovat při montáži. Při montáži a provozu zařízení dodržujte platné místní normy a směrnice! CZ Montážní práce na střeše DIN 8338, VOB, část C : Pokrývačské a izolační práce na střeše. DIN 8339, VOB, část C: Klempířské práce. DIN 845, VOB, část C: Lešenářské práce. Připojování tepelných solárních zařízení EN 2976: Tepelná solární zařízení a jejich díly (prefabrikovaná zařízení). ENV 2977: Tepelná solární zařízení a jejich díly (zařízení zhotovovaná na přání zákazníků). DIN 988: Technické předpisy pro instalaci pitné vody (TRWI). Instalace a vybavení zásobníkových ohřívačů vody DIN 4753, část : Ohřívače vody a zařízení k ohřevu pitné a užitkové vody; požadavky, označování, výbava a zkoušení. DIN 8380, VOB: Vytápěcí zařízení a zařízení k ohřevu užitkové vody. DIN 838, VOB: Instalatérské práce na plynu, vodě a odpadní vodě. Tab. Technické předpisy k instalaci tepelných solárních zařízení (výběr) v Německu DIN 842, VOB: Tepelně izolační práce na zařízeních tepelné techniky. AVB 2 WasV: Nařízení o všeobecných podmínkách pro zásobování vodou DVGW W 55: Zařízení k ohřevu a rozvodu pitné vody; technická opatření k potlačení výskytu legionelly. VOB: Pravidla pro zadávání stavebních činností část C: Všeobecné technické smluvní podmínky pro stavební činnosti (ATV). 2 Podmínky k vypisování stavebních prací u pozemních staveb se zvláštním zřetelem na bytovou výstavbu. 4

5 Všeobecně Ochrana proti blesku Pokud solární zařízení přečnívá přes hřeben střechy nebo je budova (montážní výška) vyšší než 20 m a nejsou instalována žádná zařízení na ochranu proti blesku, musí odborná elektrotechnická firma spojit elektricky vodivé díly na střeše s min. 6 mm 2 uzemňovacím vodičem, aby se vyrovnalo napětí. Je-li budova (montážní výška) nižší než 20 m, není nutné žádné zvláštní opatření k ochraně proti blesku. Je-li zařízení k ochraně proti blesku k dispozici, musí být napojení solárního zařízení na zařízení na ochranu proti blesku přezkoušeno elektrotechnikem. 5

6 2 Technické údaje 2 Technické údaje SKN 2.0 Délka 25 mm Šířka 35 mm Výška 2 mm Vzdálenost mezi kolektory 40 mm Obsah absorbéru, svislý typ,5 l Obsah absorbéru, vodorovný typ,85 l Vnější plocha (brutto) 2,4 m 2 Plocha absorbéru (netto) 2, m 2 Hmotnost netto cca 43 kg Přípustný provozní přetlak kolektoru 3 bar Typové označení konstrukce Tab. 2 Technická data SKN 2.0 6

7 Bezpečnost 3 3 Bezpečnost Tato kapitola Vám objasní, jakým způsobem jsou sestaveny bezpečnostní pokyny tohoto návodu k montáži a údržbě a vysvětlí Vám všeobecné bezpečnostní pokyny pro bezpečný a bezporuchový provoz zařízení. Bezpečnostní a uživatelské pokyny specifické z hlediska montáže naleznete v montážním návodu přímo u příslušných montážních kroků. Pročtěte si pečlivě tyto bezpečnostní pokyny, dříve než začnete s montáží stojanů na plochou střechu příp. držáků na plochou střechu a fasádu se sklonem 45 a kolektorů. Nedodržování bezpečnostních pokynů může vést k těžkým újmám na zdraví někdy i s následkem smrti rovněž i k hmotným škodám a znečištění životního prostředí. 3. Účelné užívání Sada pro montáž na plochou střechu resp. sada pro montáž na plochou střechu nebo na fasádu se sklonem 45 slouží k uchycení tepelných solárních kolektorů (svislé nebo vodorovné provedení) instalovaných na ploché střechy nebo na fasády. Přípusné zatížení pravidelným sněhem pro stavitelné držáky na plochou střechu a pro držáky na plochou střechu se sklonem 45 činí 2,24 kn/m 2. Vyskytnou-li se takové povětrnostní podmínky, při nichž lze očekávat vyšší zatížení způsobené větrem, je nezbytné provést individuální odzkoušení. Takové podmínky mohou nastat např. v důsledku exponované polohy budovy, speciálního geometrického řešení střech v bezprostředním okolí ploché střechy nebo v důsledku sousedních stavebních objektů (vytvoření větrného kanálu). Tyto okolnosti mohou vést k místnímu zvýšení rychlosti větru, které pak představuje zvláštní namáhání. Podmínky pro instalaci stojanů na plochou střechu Díly instalujte jen na dostatečně nosných střechách. Zohledněte přídavné zatížení střechy držáky včetně solárních kolektorů. Pro tento účel si případně pozvěte statika. Instalace je dovolena výhradně na ploché střechy, popř. na střechy s malým sklonem ( 25 ). Hrozí-li nebezpečí hromadění většího množství sněhu za kolektory (na straně hřebenu střechy), je třeba tomu zabránit umístěním záchytných mříží. U střech s pánvovými taškami (vlnovky) s malým sklonem je třeba upevnění na střeše provést ze strany stavby. Pokud je střecha pokryta vlnitými deskami nebo plechem, lze k připevnění držáku na plochou střechu použít montážní sadu "Střešní připojení - vlnité desky". Podmínky pro instalaci stojanů na plochou střechu se sklonem 45 Instalujte stojany na plochou střechu se sklonem 45 pouze na ploché střechy s nosnou konstrukcí na straně stavby (např. dvojité T-nosníky). Podmínky pro instalaci držáků na fasádu se sklonem 45 Držáky na fasádu instalujte pouze na nosných stěnách. Držák na fasádu se sklonem 45 lze instalovat pouze do výšky 20 m. Mějte na zřeteli údaje o upevňování sad a o oblastech sněhových zátěží v kapitola 6.2 "Montáž držáků na fasádu se sklonem 45 ", strana 38. Zohledněte případné nutné dodatečné úpravy (tab. 9 a tab. 0, strana 33) odpovídající výšce budovy (montážní výšce). 7

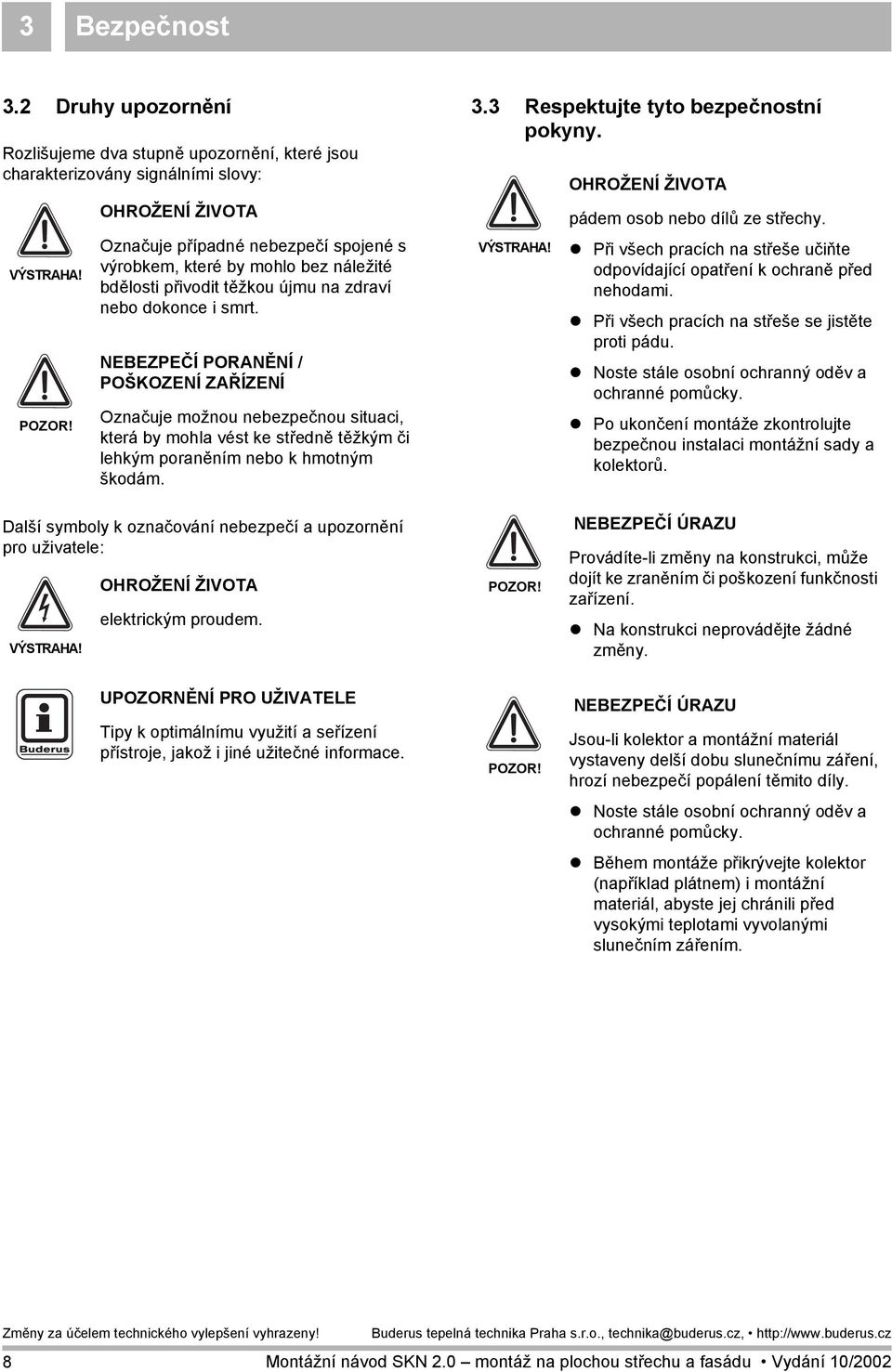

8 3 Bezpečnost 3.2 Druhy upozornění Rozlišujeme dva stupně upozornění, které jsou charakterizovány signálními slovy: VÝSTRAHA! POZOR! OHROŽENÍ ŽIVOTA Označuje případné nebezpečí spojené s výrobkem, které by mohlo bez náležité bdělosti přivodit těžkou újmu na zdraví nebo dokonce i smrt. NEBEZPEČÍ PORANĚNÍ / POŠKOZENÍ ZAŘÍZENÍ Označuje možnou nebezpečnou situaci, která by mohla vést ke středně těžkým či lehkým poraněním nebo k hmotným škodám. 3.3 Respektujte tyto bezpečnostní pokyny. VÝSTRAHA! OHROŽENÍ ŽIVOTA pádem osob nebo dílů ze střechy.! Při všech pracích na střeše učiňte odpovídající opatření k ochraně před nehodami.! Při všech pracích na střeše se jistěte proti pádu.! Noste stále osobní ochranný oděv a ochranné pomůcky.! Po ukončení montáže zkontrolujte bezpečnou instalaci montážní sady a kolektorů. Další symboly k označování nebezpečí a upozornění pro uživatele: VÝSTRAHA! OHROŽENÍ ŽIVOTA elektrickým proudem. POZOR! NEBEZPEČÍ ÚRAZU Provádíte-li změny na konstrukci, může dojít ke zraněním či poškození funkčnosti zařízení.! Na konstrukci neprovádějte žádné změny. Tipy k optimálnímu využití a seřízení přístroje, jakož i jiné užitečné informace. POZOR! NEBEZPEČÍ ÚRAZU Jsou-li kolektor a montážní materiál vystaveny delší dobu slunečnímu záření, hrozí nebezpečí popálení těmito díly.! Noste stále osobní ochranný oděv a ochranné pomůcky.! Během montáže přikrývejte kolektor (například plátnem) i montážní materiál, abyste jej chránili před vysokými teplotami vyvolanými slunečním zářením. 8

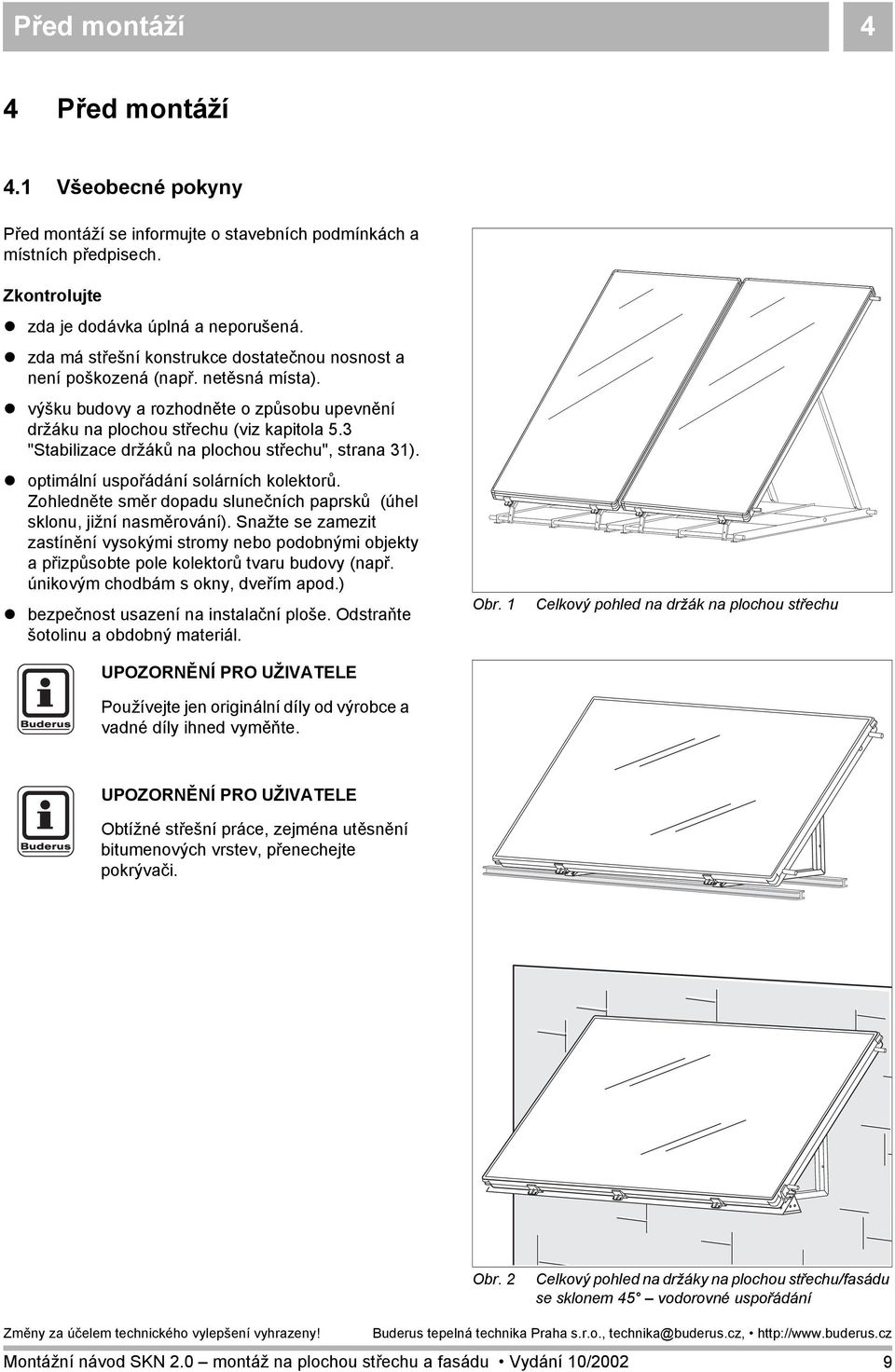

9 Před montáží 4 4 Před montáží 4. Všeobecné pokyny Před montáží se informujte o stavebních podmínkách a místních předpisech. Zkontrolujte! zda je dodávka úplná a neporušená.! zda má střešní konstrukce dostatečnou nosnost a není poškozená (např. netěsná místa).! výšku budovy a rozhodněte o způsobu upevnění držáku na plochou střechu (viz kapitola 5.3 "Stabilizace držáků na plochou střechu", strana 3).! optimální uspořádání solárních kolektorů. Zohledněte směr dopadu slunečních paprsků (úhel sklonu, jižní nasměrování). Snažte se zamezit zastínění vysokými stromy nebo podobnými objekty a přizpůsobte pole kolektorů tvaru budovy (např. únikovým chodbám s okny, dveřím apod.)! bezpečnost usazení na instalační ploše. Odstraňte šotolinu a obdobný materiál. Používejte jen originální díly od výrobce a vadné díly ihned vyměňte. Obr. Celkový pohled na držák na plochou střechu Obtížné střešní práce, zejména utěsnění bitumenových vrstev, přenechejte pokrývači. Obr. 2 Celkový pohled na držáky na plochou střechu/fasádu se sklonem 45 vodorovné uspořádání 9

10 4 Před montáží 4.2 Popis konstrukčních dílů Pro každé pole kolektorů použijte jednu základní stavební sadu. Pro každý kolektor budete potřebovat jednu sadu pro montáž na plochou střechu (obr. 3). Při vodorovné montáži a výšce budovy (montážní výšce) m musí být mezi podpěrami kolektorů instalován přídavný nosník (příslušenství) Montážní sada na plochou střechu (na kolektor) obr. 3 Poz. : Poz. 2: Svěrky kolektorů, včetně distančních vložek Předem smontované podpěry kolektorů 4 2 Poz. 3: Třmenové šrouby 4 2 Poz. 4: Dlouhé nosné trubky 2 Poz. 5: Distanční trubky mezi dva základní 2 rámy Poz. 6: T-profily (vodorovné uspořádání) 4 T-profily (svislé uspořádání) Různé drobné díly Sada pro vodorovnou a svislou montáž na plochou střechu se liší v délce podpěr kolektorů, nosných trubek a T-profilů. Obr. 3 Montážní sada na plochou střechu, např. vodorovné uspořádání 6 0

11 Před montáží Přídavný držák (příslušenství) obr. 4 Při vodorovné montáži a výšce budovy (montážní výšce) 8 20 m potřebujete přídavný držák (příslušenství) pro sadu pro montáž na plochou střechu (svislé provedení). Přídavný držák pro. kolektor na každou řadu (příslušenství) obr. 4 Přídavný držák pro každý další kolektor (příslušenství) obr. 4 Poz. Šrouby s čočkovou hlavou M8 6 4 Poz. Šrouby s čočkovou hlavou M8 6 3 Poz. 2 Příchytky kolektorů, jednoduché včetně rozpěrky 2 Poz. 4 Šrouby s čočkovou hlavou M8 50 s matkami a podložkami Poz. 3 Držák kolektoru 2 Poz. 5 Destičky se závity 2 Poz. 4 Šrouby s čočkovou hlavou M8 50 s matkami a podložkami 2 Poz. 6 Přídavný pásek Poz. 5 Destičky s podložkami 2 Poz. 7 Dvojitá svěrka vč. ochranné čepičky Poz. 6 Přídavný pásek Poz. 8 Můstek kolektorového držáku včetně rozpěrky levý kolektor pravý kolektor Obr. 4 Kolektorové pole pro dva kolektory

12 4 Před montáží Montážní sada pro držák na plochou střechu se sklonem 45 (na každý kolektor) obr. 5 Poz. : Podpěry kolektorů se sklonem 45 včetně držáků Poz. 2: Svěrky kolektorů, včetně distančních vložek Různé drobné díly Držák na plochou střechu má úhel sklonu 45, který se nesmí měnit.! Pokud instalujete montážní sadu na plochou střechu, musí být nosná konstrukce na straně stavby dostatečně nosná nebo odpovídajícím způsobem tvarovaná. Obr. 5 Držák na plochou střechu se sklonem 45 2

13 Před montáží Montážní sada držáků na fasádu se sklonem 45 obr. 6 Základní sada pro první kolektor v každé řadě Poz. : Spojovací plech Poz. 2: Podpěry kolektorů se sklonem 45, včetně držáků 3 3 Poz. 3: Svěrky kolektorů včetně distančních vložek 8 Pos. 4: Držák kolektorů pro boční zakončení pole Různé drobné díly Držák na fasádu má úhel 45, který se nesmí měnit.! Pokud instalujete montážní sadu na fasádu, musí být nosná konstrukce na straně stavby dostatečně nosná nebo odpovídajícím způsobem tvarovaná. Obr. 6 Držák na fasádu se sklonem Doplňovací konstrukční sada pro každý další kolektor Poz. : Spojovací plech Poz. 2: Podpěry kolektorů se sklonem 45, včetně držáků Poz. 3: Svěrky kolektorů, včetně distančních vložek Různé drobné díly 3 6 3

14 4 Před montáží Základní sada potrubí (na jednu řadu kolektorů) obr. 7 Poz. : Kabelové šroubení k čidlům kolektoru Poz. 2: Klíč pro šrouby s vnitřním šestihranem SW 5 Poz. 3: Hadicová přechodka 2 Poz. 4: Solární hadice, 000 mm dlouhé (je nutná pouze jedna hadice) Poz. 5: Zaslepovací zátka 2 Poz. 6: Poz. 7: Solární hadice, 60 mm dlouhé (obsahuje náhradní) Pružná pásková sponka (obsahuje náhradní) Různé drobné díly Přídavný potřebný materiál Matkový klíč vel. 3 a 27 Vodováha Držák s příchytkou (doporučeno) 2 Vesta s bezpečnostním provazem (doporučena) Materiál pro tepelnou izolaci potrubí Lešení (doporučeno) Betonové desky Kladivo Ochranná rohož K ochraně střešní krytiny rozložte běžně dostupné ochranné rohože, na něž pak položíte T-profily držáků. Izolační vrstva střechy nesmí být poškozena Obr. 7 Základní sada potrubí na jednu řadu kolektorů 4

15 Před montáží Nastavení úhlu sklonu kolektorů sada pro montáž na plochou střechu V závislosti na oblasti použití solárního zařízení musíte určit úhel nastavení vůči vodorovné rovině (obr. 8). Úhel nastavení vychází ze sklonu střechy a úhlu sklonu kolektorů. Tyto hodnoty musíte vzájemně přizpůsobit. Výrobce připravil podpěry kolektorů pro montáž na "rovnou" plochou střechu. Úhel nastavení k vodorovné ose činí 45. Potřebujete-li jiný úhel nastavení vůči vodorovné ose, musíte znovu určit polohu podélných otvorů v podpěře kolektorů při respektování sklonu střechy. 2 3 POZOR! POŠKOZENÍ ZAŘÍZENÍ V důsledku nepřípustného úhlu sklonu kolektorů.! Dbejte na to, aby úhel mezi vzpěrou a zadní stěnou kolektorů (obr. 8, úhel A), jakož i mezi vzpěrou a T- profilem (obr. 8, úhel B) nebyl větší než 90.! Zásadně dbejte na přípustné úhly sklonu. Obr. 8 Poz. : Poz. 2: Poz. 3: Úhel sklonu, úhel nastavení, sklon střechy Úhel nastavení (absolutní úhel k vodorovné rovině) Úhel sklonu kolektorů Sklon střechy A: Úhel vzpěry k zadní stěně kolektoru B: Úhel vzpěry k T-profilu 5

16 4 Před montáží 4.3. Určení oblasti použití Rozličné oblasti použití solárních zařízení vyžadují úhly nastavení, které by v závislosti na ročních obdobích poskytovaly optimální využití solární energie. Oblast použití Úhel nastavení- Oblast Teplá voda Teplá užitková voda + vytápění místností Teplá užitková voda + bazén Teplá užitková voda + vytápění místností + bazén Tab. 3 Oblasti použití, úhly nastavení Dejte pozor na maximální úhel nastavení kolektorů. Jinak by mohlo hrozit, že se kolektory při silném větru nebo velké sněhové zátěži překlopí. Maximální přípustný úhel nastavení je 60. Obr. 9 Pohled na kolektor úhel sklonu 6

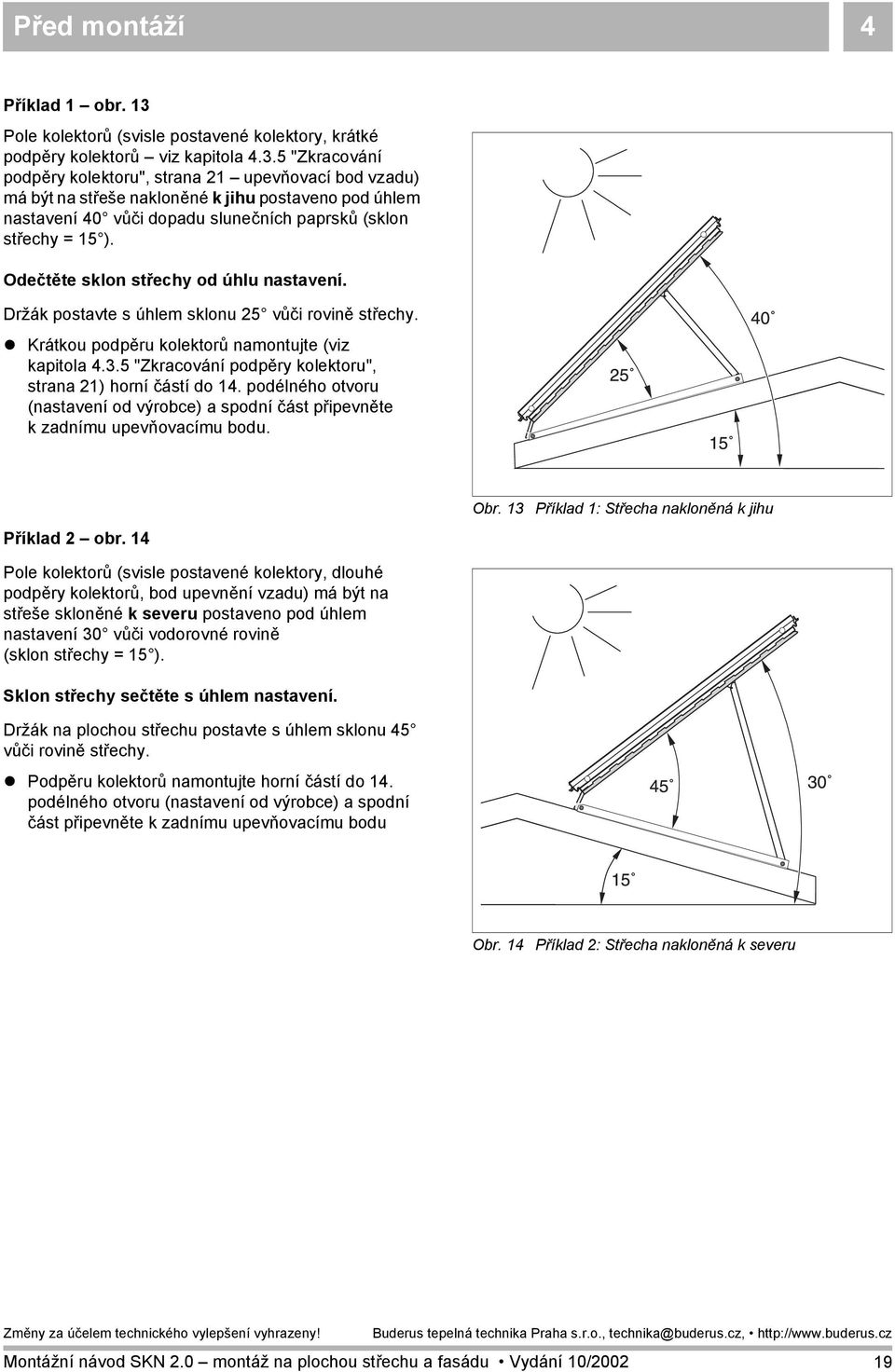

17 Před montáží Ploché střechy Máte k dispozici různé možnosti, jak stanovit úhel sklonu kolektorů (obr. 0): pomocí upevňovacího bodu (střed, vzadu), pomocí umístění podélných otvorů, pomoci délky vzpěry (krátké viz kapitola "Zkracování podpěry kolektoru", strana 2). T-profily pro vodorovnou montáž mají jen jeden upevňovací bod (vzadu) a krátké podpěry kolektorů. 2 3 Polohy podélných otvorů počítejte zásadně od horního konce profilové kolejnice. V tabulkách 4 (svislá montáž), popř. 5 (vodorovná montáž) jsou uvedeny různé závislosti.! Z tabulky 4 popř. 5 zjistěte podle požadovaného úhlu sklonu upevňovací body, délku podpěr kolektorů a z toho plynoucí polohy podélných otvorů. Obr. 0 Poz. : Poz. 2: Poz. 3: Podpěra kolektorů a upevňovací body Podpěra kolektorů (dlouhá) Upevňovací bod - střed Upevňovací bod - vzadu POZOR! POŠKOZENÍ ZAŘÍZENÍ nevhodnými podpěrnými body.! Používejte jen kombinace uvedené v tabulkách. Odlišné polohy výrobce nepřipouští. 2 Úhel sklonu Vzpěra Upevňovací bod Podélný otvor 25 krátká vzadu 4 Tab krátká střed 6 35 dlouhá vzadu 4 40 dlouhá vzadu 7 45 dlouhá vzadu 4 50 dlouhá střed 2 55 dlouhá střed 4 60 dlouhá střed 7 Úhel sklonu při svislé montáži Nastavení od výrobce. Obr. Poz. : Poz. 2: Úhly sklonu pro různé polohy podélných otvorů a vzpěry Dlouhá vzpěra, upevňovací bod vzadu, poloha podélného otvoru 2 Krátká vzpěra, upevňovací bod uprostřed, poloha podélného otvoru 6 7

18 4 Před montáží Úhel sklonu Vzpěra Upevňovací bod Podélný otvor 40 krátká vzadu 2 45 krátká vzadu 4 50 krátká vzadu 6 55 krátká vzadu 9 Tab. 5 Úhel sklonu při vodorovné montáži Nastavení od výrobce Ploché střechy se sklonem U střech mírně nakloněných k jihu odečtěte od úhlů nastavení úhly sklonu střech. U střech mírně nakloněných k severu se úhly nastavení sčítají s úhly sklonu střech. OHROŽENÍ ŽIVOTA VÝSTRAHA! Hrozí-li nebezpečí hromadění většího množství sněhu za kolektory (na straně hřebenu střechy), je třeba tomu zabránit umístěním záchytných mříží. Příslušné polohy podélných otvorů a z toho plynoucí úhly sklonu kolektorů určíte z tabulek 4 popř. 5. jih sever POŠKOZENÍ ZAŘÍZENÍ Obr. 2 Pohled na podpěru kolektorů úhel nastavení POZOR! silně vanoucím větrem. Na plochých střechách se sklonem musejí být držáky na plochou střechu upevněny na straně stavby.! Provedení montáže na plochých střechách se sklonem přenechejte pokrývači. 8

19 Před montáží 4 Příklad obr. 3 Pole kolektorů (svisle postavené kolektory, krátké podpěry kolektorů viz kapitola "Zkracování podpěry kolektoru", strana 2 upevňovací bod vzadu) má být na střeše nakloněné k jihu postaveno pod úhlem nastavení 40 vůči dopadu slunečních paprsků (sklon střechy = 5 ). Odečtěte sklon střechy od úhlu nastavení. Držák postavte s úhlem sklonu 25 vůči rovině střechy.! Krátkou podpěru kolektorů namontujte (viz kapitola "Zkracování podpěry kolektoru", strana 2) horní částí do 4. podélného otvoru (nastavení od výrobce) a spodní část připevněte k zadnímu upevňovacímu bodu. Příklad 2 obr. 4 Pole kolektorů (svisle postavené kolektory, dlouhé podpěry kolektorů, bod upevnění vzadu) má být na střeše skloněné k severu postaveno pod úhlem nastavení 30 vůči vodorovné rovině (sklon střechy = 5 ). Sklon střechy sečtěte s úhlem nastavení. Držák na plochou střechu postavte s úhlem sklonu 45 vůči rovině střechy.! Podpěru kolektorů namontujte horní částí do 4. podélného otvoru (nastavení od výrobce) a spodní část připevněte k zadnímu upevňovacímu bodu Obr. 3 Příklad : Střecha nakloněná k jihu Obr. 4 Příklad 2: Střecha nakloněná k severu 9

20 4 Před montáží Přenesení nového úhlu sklonu na podpěry kolektorů Pokud se Vámi zjištěný úhel sklonu liší od nastavení od výrobce (45 ), musíte jej znovu přenést na podpěry kolektorů. Nastavení podpěr kolektorů! Vzpěru (obr. 5, poz. ) s horní příchytkou (obr. 6, poz. 2) odmontujte od podpěry kolektorů pomocí šroubů s čočkovou hlavou.! Nasaďte vzpěru (obr. 6, poz. ) do odpovídající, nově zjištěné polohy podélného otvoru. Obr. 5 Poz. : Odšroubování vzpěry od podpěry kolektorů Vzpěra 2 Obr. 6 Poz. : Poz. 2: Nasazení vzpěry do nové polohy podélného otvoru Vzpěra Horní příchytka 20

21 Před montáží 4! Vzpěru (obr. 7) přišroubujte pomoci šroubu s čočkovou hlavou k hornímu dorazu podélného otvoru Zkracování podpěry kolektoru Jestliže potřebujete krátké vzpěry, musíte je v dodaných podpěrách kolektorů zkrátit na vyznačených místech (viz lupa obr. 8).! Vzpěry zkrat te na vyznačených místech pilkou na kov (obr. 8, poz. ).! Vsaďte pak horní příchytku do příslušného otvoru (obr. 8, poz. 2). Obr. 7 Sešroubování vzpěry s podpěrou kolektorů 2 Obr. 8 Poz. : Poz. 2: Zkracování podpěry kolektoru Vyznačení Otvor 2

22 4 Před montáží 4.4 Vyměřování Polohu pole kolektorů na střeše určujte velmi pečlivě a dbejte na správné nasměrování kolektorů Určení odstupu mezi řadami kolektorů Minimální odstup mezi řadami kolektorů je dán úhlem sklonu (viz tabulka po straně). U víceřadých polí kolektorů dbejte na to, aby odstup x (obr. 9) mezi jednotlivými řadami kolektorů byl dostatečně velký a nedocházelo k vzájemnému stínění. Držte se buď hodnot uvedených v tabulkách nebo potřebný odstup vypočítejte (projekční podklady "Solární technika Logasol"). Odstup x Úhel sklonu kolektoru Poloha Poloha svislá vodorovná 30 3,50 m,90 m 35 4,00 m 2,20 m 40 4,50 m 2,40 m 45 4,90 m 2,60 m 50 5,30 m 2,90 m 55 5,70 m 3,00 m 60 6,00 m 3,20 m Tab. 6 Závislost odstupu na úhlu nastavení a postavení slunce (7 ) x Obr. 9 Zobrazení stínění - odstup x 22

23 Před montáží Odhad potřeby místa Pro instalaci si vyhraďte dostatek prostoru z hlediska různých druhů montáže (vodorovné, svislé). Rozměry se vztahují k ploše střechy, kterou musíte mít k dispozici. Při rozměrových údajích o potřebě místa se jedná o čistou šířku pole kolektorů. Pro položení potrubí si však vyhraďte napravo i nalevo od pole kolektorů ještě minimálně 0,5 m (obr. 20). POŠKOZENÍ ZAŘÍZENÍ POZOR! v důsledku náporu větru v okrajových částech plochých střech.! Dbejte na to, aby již před montáží činil odstup mezi držáky a okrajem ploché střechy minimálně jeden metr. Potřeba místa při svislém provedení Tab. 7 Počet kolektorů Rozměr A Rozměr B 2 2,34 m,55 m 3 3,5 m,55 m 4 4,68 m,55 m 5 5,85 m,55 m 6 7,02 m,55 m 7 8,9 m,55 m 8 9,36 m,55 m 9 0,53 m,55 m Potřeba místa u svisle nainstalovaných kolektorů Obr. 20 Potřeba místa pro pole kolektorů svislé provedení Potřeba místa při vodorovném provedení Tab. 8 Počet kolektorů Rozměr A Rozměr B 2 4,3 m 0,8 m 3 6,46 m 0,8 m 4 8,62 m 0,8 m 5 0,77 m 0,8 m 6 2,92 m 0,8 m 7 5,08 m 0,8 m 8 7,23 m 0,8 m 9 9,39 m 0,8 m Potřeba místa u vodorovně nainstalovaných kolektorů Obr. 2 Potřeba místa pro pole kolektorů svislé provedení Obr. 22 Potřeba místa pro pole kolektorů vodorovné provedení 23

24 5 Montáž držáků na plochou střechu 5 Montáž držáků na plochou střechu OHROŽENÍ ŽIVOTA VÝSTRAHA! Při všech pracích na střeše se jistěte proti pádu. Při všech pracích na střeše dodržujte předpisy o ochraně před úrazy a bezpečnostní pokyny obsažené v tomto návodu. K ochraně střešní krytiny rozložte běžně dostupné ochranné rohože, na něž pak položíte T-profily držáků. Izolační vrstva střechy nesmí být poškozena Dbejte na náležitou bezpečnost usazení na ploše instalace, odstraňte z ní šotolinu a podobný materiál. Montážní princip platí i pro držáky na plochou střechu u vodorovných kolektorů. Obr. 23 Celkový pohled na držáky na plochou střechu svislé uspořádání pro dva kolektory V následujících odstavcích bude popsána montáž držáků na plochou střechu pro svislé kolektory. Montáž vodorovného uspořádání probíhá analogicky. Vyskytnou-li se rozdíly mezi oběma provedeními, budete na ně upozorněni. Obr. 24 Celkový pohled na držáky na plochou střechu vodorovné uspořádání pro jeden kolektor 24

25 Montáž držáků na plochou střechu 5 5. Sestavení základního rámu! Položte vedle sebe tři potřebné T-profily (u vodorovného uspořádání čtyři T-profily) pro jeden kolektor (obr. 25) v odstupu cca 500 mm od sebe.! Protáhněte dvě nosné trubky příslušnými otvory v T- profilech (upevňovací body naleznete v tab. 4, "Úhel sklonu při svislé montáži", strana 7 popř. tab. 5, "Úhel sklonu při vodorovné montáži", strana 8).! Vyrovnejte T-profily podle značek na nosných trubkách. Značky slouží jako montážní pomůcka pro T-profily a podpěry kolektorů. Značky pro T-profily jsou od sebe vzdáleny 500 mm. Obr. 25 T-profily základního rámu svislé uspořádání! Vyrovnejte první základní rám podle konkrétních podmínek/požadavků na stavbě. Nyní ještě můžete rám bez problémů vyrovnávat. Na počátku montážních prací položte do ramen T-profilů jen jednu betonovou desku. Takto můžete po ukončení montáže držáků na plochou střechu instalované držáky snadněji vzájemně vyrovnat.! Stabilizujte základní rám tím, že položíte běžnou betonovou desku (obr. 26) na ramena T-profilů. Zbývající betonové desky vložte až po ukončení montáže držáků na plochou střechu (viz kapitola 5.3 "Stabilizace držáků na plochou střechu", strana 3). Obr. 26 Stabilizace základního rámu pomocí betonových desek 25

26 5 Montáž držáků na plochou střechu! Nasuňte dvě přiložené distanční trubky (obr. 27, poz. ) na nosné trubky prvního základního rámu. Dbejte na to, aby byly nosné trubky zasunuty až do středu distančních trubek (obr. 27, poz. 2). 2! Nyní položte tři potřebné T-profily pro druhý kolektor v odstupu cca 500 mm od sebe. Dávejte pozor na značky na nosných trubkách. Obr. 27 Distanční trubka mezi dvěma základními rámy 26

27 Montáž držáků na plochou střechu Montáž podpěr kolektorů 5.2. Svislé uspořádání! Nasuňte podpěry kolektorů (obr. 28, poz. ) na nosné trubky. Odstup (střed-střed) mezi podpěrami kolektorů (třmenové šrouby) musí činit cca 920 mm. Dávejte pozor na značky na nosných trubkách.! Změřte tento odstup v dolní části podpěr (obr. 29).! Pevně utáhněte matice na třmenových šroubech podpěr kolektorů.! Držáky kolektorů nainstalujte tak, aby hrany držáků lícovaly s konci profilových kolejnic nejlépe to zjistíte kontrolou prstem (obr. 28). Držáky kolektorů nesmějí v žádném případě přesahovat.! Držáky kolektorů přišroubujte pomocí přiložených destiček se závity a šroubů s čočkovou hlavou. Obr. 28 Sešroubování podpěr kolektorů cca 920 Obr. 29 Odstup podpěr kolektorů (míry v mm) 27

28 5 Montáž držáků na plochou střechu! Nasuňte další podpěry kolektorů na nosné trubky. Dbejte na to, aby odstup od nejbližší podpěry kolektorů činil cca 250 mm. Dohromady by měl tento odstup činit cca 70 mm. cca 920 cca 70 cca 250 Obr. 30 Odstup podpěr kolektorů (míry v mm) Instalace přídavného držáku (příslušenství) Při větších náporech větru (viz tab. 9, str. 33) musíte u svislého provedení instalovat přídavný držák, destičky se závity a můstek (případně můstky) držáků kolektoru. LL 2! Přídavný pásek (obr. 3, poz. ) vsuňte mezi podpěry kolektorů (obr. 3, poz. 2).! Přídavný pásek upevněte v 7. podélném otvoru shora (není-li volný, tak v 6. podélném otvoru shora) pomocí šroubů s čočkovou hlavou M8 50 (obr. 3, poz. 3) s matkami (obr. 3, poz. 5) a podložkami (obr. 3, poz. 4) Obr. 3 Instalace přídavného držáku Poz. : Poz. 2: Přídavný pásek Podpěry kolektorů Poz. 3: Šrouby s čočkovou hlavou M8 50 Poz. 4: Poz. 5: Podložka Matice Změny za účelem technického vylepšení vyhrazeny! Buderus tepelná technika Praha s.r.o., technika@buderus.cz, 28

29 Montáž držáků na plochou střechu 5 Montáž přídržných můstků kolektorů! Nasaďte přídržný můstek kolektoru soustředně (obr. 32) na konce přídavných pásků.! Přišroubujte přídržný můstek kolektoru (obr. 32, poz. 3) k přídavným páskům (obr. 32, poz. 4) pomocí destiček se závity (obr. 32, poz. 5) a šroubů s čočkovou hlavou M8 6 (obr. 32, poz. 2) Obr. 32 Montáž přídržných můstků kolektorů Poz. : Můstek rozpěrky Poz. 2: Šrouby s čočkovou hlavou M8 6 Poz. 3: Můstek držáku kolektorů Poz. 4: Přídavné pásky Poz. 5: Destičky se závity Dbejte na to, aby horní můstky otočné rozpěrky (obr. 32, poz. ), které podpírají rám (obr. 33, poz. 2), byly souběžně s profilovou kolejnicí podpěr kolektorů Obr. 33 Poz. : Poz. 2: Poz. 3: Poz. 4: Poz. 5: Schéma zavěšených svěrek kolektorů s dvojitou svěrkou Vana kolektoru Rám kolektoru Dvojitá svěrka vč. ochranné čepičky Můstek rozpěrky Přídržný můstek kolektoru 29

30 5 Montáž držáků na plochou střechu Montáž bočních držáků kolektorů Boční držáky kolektorů jsou postranními zakončeními resp. omezeními pole kolektorů.! Sešroubujte boční držáky kolektorů (obr. 34, poz. 2) a přídavé pásky (obr. 34, poz. 3) pomocí destiček se závity (obr. 34, poz. 4) Vodorovné uspořádání Obr. 34 Boční držáky kolektorů sešroubujte tak, aby lícovaly s profilovou kolejnicí Poz. : Šroub s čočkovou hlavou M8 6 Poz. 2: Držák kolektoru (boční) Poz. 3: Přídavný pásek Poz. 4: Destička se závitem! Nasuňte podpěry kolektorů na nosné trubky. Odstup (střed-střed) mezi podpěrami kolektorů (třmenové šrouby) musí činit cca 30 mm. Dávejte pozor na značky na nosných trubkách.! Změřte tento odstup v dolní části podpěr.! Pevně utáhněte matice na třmenových šroubech podpěr kolektorů. cca 30 cca 255 cca 025 Dbejte na to, aby odstup k nejbližší podpěře kolektoru činil cca 025 mm. Sečteno dohromady by měl celkový rozměr dosáhnout cca 255 mm. Obr. 35 Odstup podpěr kolektorů (míry v mm) 30

31 Montáž držáků na plochou střechu Stabilizace držáků na plochou střechu Následující údaje se vztahují pouze k jednomu držáku na plochou střechu. Předpokladem pro tyto údaje je norma DIN 055, část 4 "Předpokládaná zatížení staveb". Existují v podstatě tři druhy upevňování jednotlivých držáků na plochou střechu, aby byla jejich konstrukce zajištěna proti posunutí nebo překlopení účinkem větru: zatížení držáků na plochou střechu pomocí betonových desek, ukotvení držáků na plochou střechu, zatížení držáků na plochou střechu pomocí betonových desek a dodatečné zajištění kotevními lany. Při každém způsobu upevňování musíte zohledňovat statiku střechy Zatížení držáků na plochou střechu pomocí betonových desek Až do výšky budovy 8 m můžete držáky na plochou střechu zatížit betonovými deskami (viz tabulky 9 a 0, strana 33). Při výpočtu zajištění betonovými deskami je třeba brát v úvahu součinitel adheze 0,5 mezi T-profily držáků na plochou střechu a podkladem. U budov přesahujících 8 m je zapotřebí zohlednit zvýšenou sílu větru (srovnej DIN 055). Držáky na plochou střechu dodatečně zatěžte. Vzhledem k tomu, že statika střech není v mnoha případech dimenzována pro takovouto dodatečnou zátěž, doporučujeme zvolit u budov převyšujících 8 m alternativně zabezpečení ukotvením nebo kombinací zatížení pomocí betonových desek a kotevních lan. 3

32 5 Montáž držáků na plochou střechu Zabezpečení držáků na plochou střechu pomocí ukotvení Držáky na plochou střechu můžete upevnit na dvojitých T-nosnících. Stavební nosnou konstrukci je třeba rozložit tak, aby mohly být zachyceny nápory větru působící na kolektory. Dále musí být na straně stavby možné upevnění, které stabilizuje konstrukci a zároveň nepoškodí střechu. Každý držák na plochou střechu (obr. 36) zajistěte minimálně čtyřmi třmenovými šrouby na straně stavby (", M8/8.8). POŠKOZENÍ ZAŘÍZENÍ POZOR! konstrukčními změnami.! Neprovrtávejte např. T-profily držáků na plochou střechu.! Do dvojitého T-nosníku vyvrtejte přibližně 50 mm od podpěry kolektorů dva otvory pro třmenové šrouby.! Třmenové šrouby nasaďte na nosné trubky a prostrčte je vyvrtanými otvory v dvojitých T- nosnících.! Prostor mezi nosnou trubkou s dvojitým T-nosníkem vypodložte.! Třmenové šrouby sešroubujte s dvojitými T-nosníky (viz lupa obr. 36). cca 80 (cca 580) Obr. 36 cca 800 (cca 000) cca 360 (cca 50) cca 800 (cca 000) cca 50 Upevnění držáků na plochou střechu pomocí třmenových šroubů na dvojitých T-nosnících (míry v mm, míry v závorkách platí pro vodorovné uspořádání) Obr. 37 Montáž držáků na plochou střechu na dvojité T-nosníky a dodatečné upevnění třmenovými šrouby (míry v mm, míry v závorkách platí pro vodorovné uspořádání) 32

33 Montáž držáků na plochou střechu Zatížení držáků na plochou střechu betonovými deskami a dodatečné zajištění kotevními lany Zatížené držáky na plochou střechu můžete dodatečně zajistit lany. Upevněte přitom na straně stavby každý držák alespoň dvěma ocelovými lany v dolní části z vnitřku podpěry na vhodné místo na střeše. Jisticí lana volte podle zatížení (viz tabulky 9 a 0; podle typu kolektorů). Pouze takto lze konstrukci zabezpečit před nakloněním či převrhnutím. Obr. 38 Dodatečné upevnění držáků na plochou střechu Výška budovy Rychlost větru Držáky na plochou střechu (svislé uspořádání) Zatížení Počet lávek ( mm) /hmotnost Ukotvení Počet a druh šroubů 2 (např. třmenové šrouby) Zajištění proti překlopení Počet betonových desek ( mm) /hmotnost Zajištění lany Zajištění proti skluzu Maximální tažná síla na lano 0m až 8m 02 km/h 9/270 kg 4 M8/8.8 6/80 kg,6 kn od 8 m do 20 m 3 29 km/h 5/450 kg 4 M8/8.8 0/300 kg 2,5 kn Tab. 9 Hodnoty pro upevnění jednoho stojanu na plochou střechu (svislé uspořádání) Údaje platí pro betonové desky, každou o hmotnosti 30 kg 2 Jsou zapotřebí alespoň čtyři šrouby (", M8/8.8) na jeden stojan na plochou střechu pro rovnoměrné rozložení sil. 3 Pro montáž na plochou střechu potřebujete přídavný držák, který je dodáván jako příslušenství. Výška budovy Rychlostvětru Držáky na plochou střechu (vodorovné uspořádání) Zatížení Počet lávek ( mm) /hmotnost Ukotvení Počet a druh šroubů 2 (např. třmenové šrouby) Zajištění proti překlopení Počet betonových desek ( mm) /hmotnost Zajištění lany Zajištění proti skluzu Maximální tažná síla na lano 0m až 8m 02 km/h 6/270 kg 4 M8/8.8 4/80 kg,6 kn nad 8 m až 20 m 29 km/h 0/450 kg 4 M8/8.8 7/35 kg 2,5 kn od 20 m do 00 m 3 5 km/h 4 M8/8.8 0/450 kg 3,3 kn Tab. 0 Hodnoty pro upevnění jednoho stojanu na plochou střechu (vodorovné uspořádání) Údaje platí pro betonové desky, každou o hmotnosti 45 kg 2 Jsou zapotřebí alespoň čtyři šrouby (", M8/8.8) na jeden stojan na plochou střechu pro rovnoměrné rozložení sil. 3 Pouze s přídavnou podpěrou. 33

34 6 Montáž držáků na plochou střechu/fasádu se sklonem 45 6 Montáž držáků na plochou střechu/fasádu se sklonem 45 OHROŽENÍ ŽIVOTA VÝSTRAHA! Při všech pracích na střeše se jistěte proti pádu. Při všech pracích na střeše dodržujte předpisy o ochraně před úrazy a dbejte bezpečnostních pokynů uvedených v tomto návodu. A V této kapitole popisujeme montáž držáku na plochou střechu příp. na fasádu se sklonem 45 ve vodorovném provedení na plochou střechu (varianta A) a na fasádu (varianta B). V této kapitole se držák na plochou střechu příp. na fasádu se sklonem 45 nazývá a instaluje odlišným způsobem v závislosti na variantě. Rozdíly v označování Držáky na plochou střechu se sklonem 45 montáž na ploché střeše. B Držáky na plochou střechu se sklonem 45 montáž na fasádě. Rozdíly při montáži Držák na plochou střechu se sklonem 45 sestává ze dvou podpěr kolektorů. Držák na fasádu se sklonem 45 sestává ze tří či čtyř podpěr kolektorů. Obr. 39 Varianty držáků na plochou střechu/fasádu se sklonem 45 Varianta A: vodorovné uspořádání na ploché střeše Varianta B: vodorovné uspořádání na fasádě 34

35 Montáž držáků na plochou střechu/fasádu se sklonem 45 6 Instalujete-li držáky na plochou střechu/fasádu se sklonem 45, musíte k upevnění držáků na vhodnou nosnou konstrukci nebo stěnu použít vnější otvory: Druh montáže Montáž na ploché střeše (vodorovná) Montáž na fasádu (vodorovná) Tab. Rozteče při různých druzích montáže Umístění otvorů Vnitřní otvory lze výhodně využít jako dodatečnou možnost upevnění nebo pro opláštění (až max. 50 kg na kolektor). A B Velké otvory C používejte jako montážní pomůcku, např. k prodloužení rohatky ("ráčny"). Obr. 40 Montážní rozteče A, B a C 35

36 6 Montáž držáků na plochou střechu/fasádu se sklonem Montáž držáku na plochou střechu se sklonem 45 (vodorovné provedení) POŠKOZENÍ ZAŘÍZENÍ POZOR! v důsledku poškozených podpěr kolektorů.! Bezpodmínečně dodržujte minimální vyložení (50 mm) podpěr kolektorů a maximální odstupy (vzadu 50 mm, vpředu 25 mm) nosné konstrukce od vnějších hran podpěr kolektorů.! Postavte nosnou konstrukci podle uvedených rozměrů (obr. 4). Držáky na plochou střechu se sklonem 45 montujte pouze na plochých stěnách, u nichž je na straně stavby nosná konstrukce (např. dvojité T-nosníky). Úhel nastavení vůči vodorovné rovině musí být vždy 45. Při upevňování držáků na plochou střechu dodržujte údaje výrobce (viz kapitola 5.3 "Stabilizace držáků na plochou střechu", strana 3). Každý šroub musí držet tažnou sílu 3 kn. Obr. 4 Rozměry nosné konstrukce, které je třeba dodržet POŠKOZENÍ ZAŘÍZENÍ POZOR! v důsledku vytržených podpěr kolektorů.! K upevnění podpěr kolektorů používejte pouze podložky (obr. 42, lupa, strana 37) podle DIN 902 (3 průměr šroubu = vnější průměr podložky). 36

37 Montáž držáků na plochou střechu/fasádu se sklonem 45 6! Namontujte dvě podpěry kolektorů se sklonem 45 (pro jeden kolektor, obr. 42) v odstupu 30 mm od sebe. Šrouby a podložky umístěte na straně stavby. Dbejte na to, aby vzdálenost k podpěře dalšího kolektoru činila cca 025 mm. Dohromady by měl tento odstup činit cca 255 mm.! Po ukončení montážních prací zkontrolujte odstupy mezi podpěrami kolektorů, abyste se vyhnuli pozdějším problémům při montáži kolektorů.! Namontujte kolektory (viz kapitola 7 "Montáž kolektorů", strana 4). Obr. 42 Montáž držáků na plochou střechu se sklonem 45 do řady na nosnou kontrukci (míry v mm) 37

38 6 Montáž držáků na plochou střechu/fasádu se sklonem Montáž držáků na fasádu se sklonem 45 OHROŽENÍ ŽIVOTA VÝSTRAHA! v důsledku zřícení kolektorů, které byly nesprávně užívány či zkorodovaly.! Montáž na fasádě je přípustná pouze u budov, jejichž výška nepřesahuje 20 m (rychlost větru = 29 km/h).! Před montáží držáku na fasádu se sklonem 45 si nejprve ověřte nosnost stěny (podkladu).! Neměňte vlastnosti držáků na plochou střechu/fasádu se sklonem 45.! Do prostoru mezi držáky na plochou střechu/fasádu se sklonem 45 nepokládejte žádné předměty.! Na kolektory neupevňujte žádné opláštění.! Upevnění dimenzujte následujícím způsobem: Instalace na stěně 3 Železobeton min. B25 (min. 2 cm) Železobeton min. B25 (min. 2 cm) Nosná konstrukce z oceli (např. dvojité T-nosníky) Tab. 2 Upevňovací prostředky Šrouby/hmoždinky pro jednu podpěru kolektoru 2 kotva UPAT MAX Express, typ MAX 8 (A4) a 2 podložky 2 podle normy DIN Hilti HST-HCR-M8 nebo HST-R-M8 a 2 podložky 2 podle normy DIN 902 Odstup od okraje fasády > 0 cm > 0 cm 2 M8 (4.6) a 2 podložky 2 podle normy DIN 902 Každý šroub/hmoždinka musí být schopen zatížení minimálně,63 kn příp. vertikální sílu (střižnou sílu) minimálně,56 kn. 2 3 průměr šroubu = vnější průměr podložky. 3 Zdivo na vyžádání. 38

39 Montáž držáků na plochou střechu/fasádu se sklonem 45 6! Při montáži podpěr kolektorů se řiďte udanými číselnými hodnotami (tab. 3). Oblast sněhové zátěže Nadmořská výška krajiny 2 Potřebný počet podpěr kolektorů I, II a III 3 podpěry kolektorů IV do 500 m 3 podpěry kolektorů IV od 500 m 4 podpěry kolektorů Tab. 3 Oblast sněhové zátěže, výška budovy, podpěry kolektorů Oblasti sněhové zátěže se liší v závislosti na daném území. Přípustné zatížení pravidelným sněhem pro tuto montážní sadu činí 3, kn/m 2. S touto hodnotou a s místními normami uvádějícími sněhovou zátěž můžete zjistit mez použití pro danou konkrétní zemi. 2 Nadmořská výška nad hladinou moře (NN normální nulový bod).! Sejměte spodní držáky kolektorů z podpěr kolektorů.! Podpěry kolektorů (obr. 43) namontujte na fasádu v odstupu 720 mm od sebe (použijte pro tento účel pouze vnější otvory). Šrouby, podložky a hmoždinky umístěte na straně stavby. Dbejte na to, aby odstup k podpěře kolektorů sousedního držáku činil 75 mm. Budete-li muset nainstalovat čtyři podpěry kolektorů, činí odstup mezi podpěrami jednoho kolektoru 530 mm. Odstup k podpěře dalšího kolektoru pak musí činit 565 mm.! Odpovídající spojovací plech pro jeden kolektor (obr. 44) připevněte přiloženými šrouby s čočkovou hlavou a maticemi. Dbejte prosím na to, aby při montáži více kolektorů byly spojovací plechy vzájemně spojeny přiloženými šrouby s čočkovou hlavou a maticemi. Obr. 43 Montáž držáků se sklonem 45 na fasádu (míry vmm) Obr. 44 Montáž spojovacího plechu 39

40 6 Montáž držáků na plochou střechu/fasádu se sklonem 45! Na spojovací plech namontujte držáky kolektorů (obr. 45). Instalujete-li pole kolektorů, musíte na jeho začátku a na konci přichytit boční držáky pole kolektorů k příslušným spojovacím plechům (obr. 45, poz. ).! Po dokončení montážních prací zkontrolujte odstupy mezi podpěrami kolektorů, abyste předešli pozdějším problémům při montáži kolektorů.! Namontujte kolektory (viz kapitola 7 "Montáž kolektorů", strana 4). Obr. 45 Montáž spojovacího plechu 40

41 Montáž kolektorů 7 7 Montáž kolektorů Začnete-li s montáží kolektorů, musíte dodržovat níže uvedené bezpečnostní předpisy a pokyny pro uživatele. Montáž kolektorů na plochou střechu/fasádu se sklonem 45 probíhá analogicky jako u stojanů na plochou střechu. OHROŽENÍ ŽIVOTA VÝSTRAHA! pádem osob nebo dílů ze střechy.! Při všech pracích na střeše učiňte odpovídající opatření k ochraně před nehodami.! Při všech pracích na střeše se jistěte proti pádu.! Noste stále osobní ochranný oděv a ochranné pomůcky.! Po ukončení montáže zkontrolujte bezpečnou instalaci montážní sady a kolektorů. Obr. 46 Dokončená montáž kolektorů stojany na plochou střechu, svislé uspořádání POZOR! NEBEZPEČÍ ÚRAZU při přerušení prací.! Zajistěte kolektory proti pádu.! Stabilizujte pole kolektorů. Při montáži používejte pákový zvedák z výbavy pokrývače nebo dostatečně nosné držáky s přísavkou. Během přepravy nebo montáže mohou nezajištěné kolektory spadnout. Obr. 47 Dokončená montáž kolektorů držáky na plochou střechu/fasádu se sklonem 45, vodorovné uspořádání 4

42 7 Montáž kolektorů 7. Vkládání kolektorů do držáků a vzájemné propojení NEBEZPEČÍ ÚRAZU POZOR! Montáž kolektorů provádějte vždy ve dvojici.! Začněte vždy pravým kolektorem.! Vložte první kolektor (obr. 48) do středu žlábků předem smontovaných držáků kolektorů. U vodorovného provedení musíte profilové kolejnice podpěr kolektorů vložit do žlábků zadní stěny kolektorů. Obr. 48 Vložení prvního kolektoru Běžně je pružná pásková spona (obr. 49, poz. 2) k solární hadici (obr. 49, poz. ) připevňována gumovým páskem.! Před vložením dalšího kolektoru nasuňte nejprve pružné páskové spony (obr. 49, poz. 2) na předmontované solární hadice (obr. 49, poz. ). Dejte pozor, aby druhá pásková spona (obr. 49, poz. 2) na solární hadici seděla. 2 Obr. 49 Poz. : Poz. 2: vrat výstup Natahování pružných páskových spon na solární hadici Předmontovaná solární hadice Pružná pásková spona 42

43 Montáž kolektorů 7! Při vkládání druhého kolektoru nasuňte předmontované solární hadice na přípojky již namontovaného kolektoru (obr. 50).! Nato vložte kolektor do držáků kolektorů. POŠKOZENÍ ZAŘÍZENÍ POZOR! Oprava usazení pružné páskové spony je možná modrým rozpěrným kroužkem jen v napnutém stavu. Dodatečné uvolnění kleštěmi není dovoleno, protože se poškodí ochrana proti korozi spony. NEBEZPEČÍ ÚRAZU POZOR! Modrý rozpěrný kroužek smí být na solární hadici natažen jen v namontovaném stavu a ve správné poloze. Obr. 50 Vkládání druhého kolektoru, utažení pružných páskových spon Pokud je solární hadice uzavřena resp. zajištěna, musí být rozpěrný kroužek utažen páskovou sponou.! Stáhněte pojistné kroužky pružných páskových spon. 43

44 7 Montáž kolektorů 7.2 Upevňování kolektorů Kolektory upevněte svěrkami přiloženými k dodávce. Dbejte na to, aby horní plastové díly dvojdílných rozpěrek byly nasazeny na spodní plastové díly, viz obr. 33, strana 29. Horní díly plastových distančních vložek podpírají rám kolektorů.! Nakloňte rozpěrky mírně dopředu a založte svěrky kolektorů do žlábku kolektorového rámu (obr. 5).! Svěrky kolektorů sešroubujte s držáky kolektoru pomocí přiložených šroubů s čočkovou hlavou. Pokud byl instalován přídavný držák (příslušenství), musejí být kolektory dodatečně upevněny dvojitou svěrkou (obr. 52, poz. ).! Položte okraje dvojitých svěrek na skleněnou desku kolektorů (obr. 52). Obr. 5 Fixace kolektorů Při přišroubování svěrek kolektorů je pevně přidržujte, aby dobře dosedly na kolektor. Dbejte přitom na to, aby na dvojitých svěrkách byly ochranné čepičky.! Dvojité svěrky sešroubujte se středními držáky kolektorů přiloženými šrouby s čočkovou hlavou. Pro sešroubování svěrek kolektorů použijte imbusový klíč č. 5. Obr. 52 Poz. : Fixace kolektorů s přídavným držákem (příslušenství) ve střední části. Dvojitá svěrka 44

45 Montáž kolektorů Zajištění T-profilů deformací! Vnější T-profily pole kolektorů (obr. 53) deformujte úderem kladiva na horní hranu do té míry, až se nosné trubky v T-profilech upevní. Nosné trubky nedeformujte, protože by pak již nemohla být nasunuta žádná distanční trubka, kdyby se zařízení později rozšiřovalo! Obr. 53 Zajištění stojanů na plochou střechu 45

46 8 Připojení sběrného vedení 8 Připojení sběrného vedení 8. Hydraulické připojení dle "Tichelmanna" Kolektory připojujte v zásadě podle Tichelmannova principu (obr. 54). Propojení potrubí musí být provedeno tak, aby byl ke každému kolektoru přiveden stejný objemový průtok. 2 3 vrat výstup Obr. 54 Poz. : Poz. 2: Poz. 3: Hydraulické připojení dle "Tichelmanna" Zaslepovací zátka Automatický odvzdušňovač (příslušenství) Čidlo teploty 46

47 Připojení sběrného vedení Odvzdušnění Pokud chcete solární zařízení odvzdušňovat automatickými odvzdušňovači (obr. 55, příslušenství) v nejvyšším bodě zařízení, musíte k odvzdušňovači přivést potrubí se stoupáním. Vyhněte se četným změnám směru. Při každé změně směru dolů a pak znovu nahoru musíte nasadit vzdušník s odvzdušňovačem. Nemůžete-li pro nedostatek místa zapojit žádný automatický odvzdušňovač, musíte nainstalovat ruční odvzdušňovač U solárních zařízení je třeba vždy instalovat celokovové odvzdušňovače. Automatické odvzdušňovače s plastovými plováky se zničí, nebot teploty kapalin a par mohou být vyšší než 0 C. Plastová potrubí (např. z PE) jsou pro solární zařízení rovněž nepřípustná. Funkce uzavíracího šroubu a povětrnostní ochranné čepičky Otevřením uzavíracího šroubu (obr. 55, poz. ) se solární zařízení odvzdušňuje. Aby otevřeným uzavíracím šroubem nevnikla do solární soustavy vlhkost, musí být na uzavíracím šroubu vždy nasazena ochranná čepička (obr. 55, poz. 2).! Odvzdušňovač otevřete tak, že uzavírací šroub povolíte o jednu otáčku. Obr. 55 Poz. : Poz. 2: Poz. 3: Poz. 4: Poz. 5: Poz. 6: Poz. 7: Pohled na vzdušník s odvzdušňovačem pro přípojku výstupu (příslušenství) Uzavírací šroub Ochranná čepička Automatický odvzdušňovač (příslušenství) Kulový kohout 3/8, I/A s křidélkem (příslušenství) Vzdušník (příslušenství) Sběrné potrubí k solární stanici Sběrné potrubí solárních kolektorů 6 47

48 8 Připojení sběrného vedení 8.3 Připojte vzdušník s odvzdušňovačem (příslušenství) Při montáži dbejte na to, aby vratné potrubí pod polem kolektorů bylo k poli kolektorů položeno se stoupámím (obr. 54, strana 46). Sběrné potrubí je ukončeno pod střechou. Připojení k poli kolektorů je pomocí ¾- palcové hadice (je obsažena v základní sadě potrubí). Připojení výstupního potrubí s odvzdušňovačem (příslušenství)! K výstupní přípojce (horní přípojka hydraulicky posledního kolektoru) musí být namontována krátká solární hadice (obr. 56, poz. 2) s pružnou páskovou sponou (obr. 56, poz. ).! Dodávanou hadicovou vsuvku (obr. 56, poz. 3) namontujte na vzdušník (obr. 56, poz. 4).! V nejvyšším bodě zařízení (výstup) nasaďte vzdušník s celokovovým odvzdušňovačem (příslušenství). POŠKOZENÍ ZAŘÍZENÍ Obr. 56 Připojení vzdušníku s odvzdušňovačem k výstupnímu potrubí Poz. : Pružná pásková spona Poz. 2: Solární hadice (krátká) Poz. 3: Hadicová vsuvka Poz. 4: Vzdušník s odvzdušňovačem (příslušenství) POZOR! Oprava usazení pružné páskové spony je možná modrým rozpěrným kroužkem jen v napnutém stavu. Dodatečné uvolnění kleštěmi není dovoleno, protože se poškodí ochrana proti korozi spony. Pružné páskové spony se otvírají modrým rozpěrným kroužkem. Má-li být solární hadice uzavřena, popř. zajištěna, musí být rozpěrný kroužek s pružné spony stažen. NEBEZPEČÍ ÚRAZU POZOR! Modrý rozpěrný kroužek smí být natažen jen v namontovaném stavu (ve správné poloze na solární hadici).! Pružnou páskovou sponu nasuňte přímo ke kolektoru. 48

49 Připojení sběrného vedení 8 Připojení vratného potrubí.! Dlouhou solární hadici připevněte pružnou páskovou sponou k spodní přípojce hydraulicky prvního kolektoru. 8.4 Montáž zaslepovací zátky Nepoužité připojky kolektorů uzavřete zaslepovacími zátkami ze základní výbavy potrubí.! Zaslepovací zátku (obr. 57, poz. ) zasuňte rozšířením nejprve do krátké solární hadice.! Pružnou páskovou sponu (obr. 57, poz. 2) zasuňte až k rozšíření zaslepovací zátky (obr. 57, poz. ). Jeli usazení pásky správné, můžete modrý rozpěrný kroužek stáhnout. 2 Obr. 57 Poz. : Poz. 2: vrat výstup Připojení zaslepovací zátky Zaslepovací zátka Pružná pásková spona 49

50 9 Připojení čidla kolektoru 9 Připojení čidla kolektoru U jednořadého či dvouřadého systému kolektorů věnujte pozornost místu instalace. Místo instalace Místo instalace (obr. 58, poz. A) jednořadých kolektorových systémů. Místo instalace (obr. 58, poz. B) dvouřadých systémů kolektorů. Připojení čidla kolektoru! Vtlačte do jímky (obr. 58, poz. 5) tepelně vodivou pastu. Čidlo kolektoru a tepelně vodivá pasta jsou přiloženy ke kompletní stanici, popř. k její regulaci ! Čidlo kolektoru (obr. 58, poz. 3) prostrčte pomocí zaváděcího drátu (obr. 58, poz. 4) svěrným šroubením (obr. 58, poz. a 2) a pak je zasuňte cca 70 mm až na doraz do jímky (obr. 58, poz. 5). B 5 A! Spodní díl svěrného šroubení (obr. 58, poz. 2) zašroubujte do závitu jímky (obr. 58, poz. ).! Svěrné šroubení (obr. 58, poz. a 2) utáhněte. výs- tup vrat vrat výstup Obr. 58 Poz. : Poz. 2: Poz. 3: Poz. 4: Poz. 5: Připojení čidla kolektoru Spodní díl svěrného šroubení Horní díl svěrného šroubení Čidlo kolektoru Zaváděcí drát Jímka pro čidlo kolektoru 50
