1 Návod použití Počítačka bankovek 1

2 1. Rozsah dodávky Nejprve zkontrolujte, zda je zařízení v bezvadném stavu a zda jsou v rozsahu dodávky obsaženy všechny níže uvedené části. Rozsah dodávky: Profesionální počítadlo Síťový kabel Návod k použití Gumový kroužek Odporový kotouč Poháněcí kruhy Čistící štětec Pojistka 2. Tlačítka, přípojky a obslužné prvky Náhled 3D Zadní strana 1 Displej počítadla 9 Přihrádka pro vložení bankovek 2 Displej s předvolbou 10 Regulační šroub pro vkládání 3 Horní kryt 11 Proudový spínač 4 Výstup bankovek 12 Přípojka pro externí displej 5 Místo pro odkládání bankovek 13 Držák pojistky 6 Místo pro vkládání bankovek 14 Proudový kabel 7 Držadlo 8 Funkční tlačítka 2

3 Funkční tlačítka Displej Rozšířený model: 15 Tlačítko CHK 17 Tlačítko BAT/UV 19 Tlačítko CNT/CE 21 ADD LED 23 UV LED 16 Tlačítko ADD/IR 18 Tlačítko +1/MG 20 Tlačítko RESET 22 IR LED 24 MG LED Základní model: 15 ADD CE 16 BAT RESET 21 ADD LED Uvedení do provozu 1. Zástrčku proudového kabelu připojte k zařízení. Pokud máte externí displej, připojte tento displej rovněž k zadní straně. Přístroj zapněte. Na displeji počítadla a na displeji s přednastavením se objeví 0. Pokud se zobrazí jiný znak, podívejte se prosím do kapitoly Pokyny k řešení problémů (strana 9). Přípojka pro externí displej Upozornění: Abyste zajistili vlastní bezpečnost, ujistěte se prosím, že je zásuvka správně uzemněna! 2. Abyste zabránili chybným funkcím, měli byste ještě před procesem počítání vytřídit následující bankovky: Bankovky, které byly opraveny bílým papírem Bankovky, které už byly jednou vyprány Ušpiněné bankovky 3. Multifunkční tlačítka Některá tlačítka mají více funkcí, jako např. tlačítko ADD/IR. Toto tlačítko slouží nejen k nastavení několikanásobného počítání bankovek do svazků, ale také k nastavení infračerveného rozpoznávání bankovek. Toto tlačítko má primární funkci (ADD) a sekundární funkci (IR). Tlačítko CHK se používá, aby se přepínalo mezi primárními a sekundárními funkcemi multifunkčních tlačítek. Pokud stisknete tlačítko CHK, začne na 3

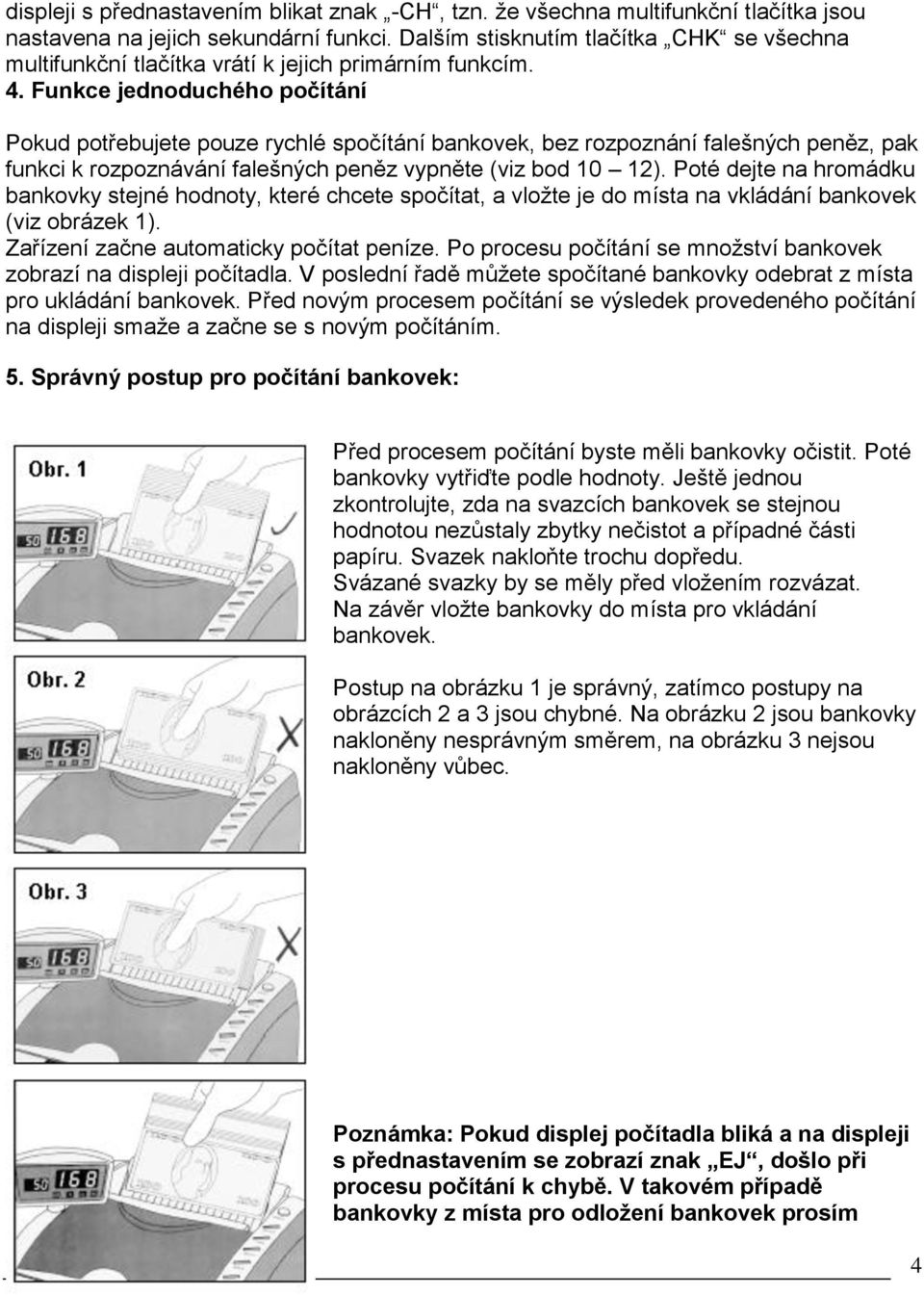

4 displeji s přednastavením blikat znak -CH, tzn. že všechna multifunkční tlačítka jsou nastavena na jejich sekundární funkci. Dalším stisknutím tlačítka CHK se všechna multifunkční tlačítka vrátí k jejich primárním funkcím. 4. Funkce jednoduchého počítání Pokud potřebujete pouze rychlé spočítání bankovek, bez rozpoznání falešných peněz, pak funkci k rozpoznávání falešných peněz vypněte (viz bod 10 12). Poté dejte na hromádku bankovky stejné hodnoty, které chcete spočítat, a vložte je do místa na vkládání bankovek (viz obrázek 1). Zařízení začne automaticky počítat peníze. Po procesu počítání se množství bankovek zobrazí na displeji počítadla. V poslední řadě můžete spočítané bankovky odebrat z místa pro ukládání bankovek. Před novým procesem počítání se výsledek provedeného počítání na displeji smaže a začne se s novým počítáním. 5. Správný postup pro počítání bankovek: Před procesem počítání byste měli bankovky očistit. Poté bankovky vytřiďte podle hodnoty. Ještě jednou zkontrolujte, zda na svazcích bankovek se stejnou hodnotou nezůstaly zbytky nečistot a případné části papíru. Svazek nakloňte trochu dopředu. Svázané svazky by se měly před vložením rozvázat. Na závěr vložte bankovky do místa pro vkládání bankovek. Postup na obrázku 1 je správný, zatímco postupy na obrázcích 2 a 3 jsou chybné. Na obrázku 2 jsou bankovky nakloněny nesprávným směrem, na obrázku 3 nejsou nakloněny vůbec. Poznámka: Pokud displej počítadla bliká a na displeji s přednastavením se zobrazí znak EJ, došlo při procesu počítání k chybě. V takovém případě bankovky z místa pro odložení bankovek prosím 4

5 vezměte a znovu vložte je do místa pro vkládání bankovek k opětovnému procesu počítání. 6. Několikanásobné počítání Pokud si přejete několikanásobný proces počítání bankovek se stejnou hodnotou, stiskněte tlačítko ADD/IR. Dioda na tomto tlačítku se rozsvítí. V takovém případě se spustí druhý proces počítání od číselné hodnoty z prvního počítání. Počet na konci celého procesu počítání je sumou všech počítání, které byly provedeny. Pokud je na displeji dosaženo hodnoty 999+1, nastaví se displej automaticky opět na nulu. 7. Funkce počítání bankovek do svazku Pokud chcete počítat bankovky do svazku, stiskněte tlačítko BAT/UV. Funkce se potvrdí a počáteční hodnota svazku činí 100. Pokud chcete tuto hodnotu změnit, stiskněte opět tlačítko BAT/UV, dokud nedosáhnete požadované hodnoty. 5 je nejmenší možný svazek a pokud nyní opět stisknete tlačítko BAT/UV, počet na displeji s přednastavením zhasne a funkce počítání bankovek do svazků se deaktivuje. Pokud stisknete tlačítko +1, připočítá se k hodnotě svazku automatiky 1. Abyste mohli individuálně zadat hodnotu svazku 1 999, stiskněte tlačítko +1/MA, dokud nedosáhnete Vámi požadované hodnoty. Do místa k vložení bankovek vložte bankovky dle Vaší volby. Zařízení bude automaticky počítat. Pokud se dosáhne požadovaná hodnota svazku, počítání se přeruší. Pokud chcete počítání opět provést, musíte pouze vyjmout bankovky z místa pro odložení bankovek a přístroj je opět připraven provádět proces uvedený výše. Pozor: Funkci počítání bankovek do svazku můžete aktivovat také stisknutím tlačítka CNT/CE. 8. Výběr typu bankovky Pokud je Vaše zařízení schopné počítat a kontrolovat bankovky několika hodnot, pak je nutno nastavit zařízení vždy podle druhu bankovky. To se provede tak, že se tlačítko CNT/CE podrží stisknuté přibližně po dobu 2 sekund. 9. Počítání menších bankovek Jelikož bylo počítadlo bankovek konstruováno pro počítání různých bankovek, disponuje nastavitelnou plochou pro vkládání bankovek, kterou můžete nastavit podle velikosti bankovek. 5

6 Poznámka: Toto nastavení se nachází pouze u rozšířeného modelu. Výběr kontrolních možností Zařízení je schopno rozpoznat falešné peníze díky řadě kontrolních možností. Tyto možnosti a jejich citlivost je možno nastavit dle potřeby. Pokud zařízení narazí na falešnou bankovku, proces počítání se zastaví a zazní akustický signál. Nejvrchnější bankovka na místě pro odkládání bankovek je falešná. Tato se započítá do konečného výsledku sčítání. Poté, co jste falešnou bankovku odstranili, stiskněte tlačítko RESET, abyste mohli pokračovat v procesu počítání. 10. Infračervená kontrola Stiskněte tlačítko CHK a poté tlačítko ADD/IR. Dioda IR se rozsvítí a potvrdí, že funkce infračervené kontroly je aktivována. Zařízení na bankovkách kontroluje vlastnost infračerveného inkoustu. 11. Kontrola prostřednictvím UV Stiskněte tlačítko CHK a poté tlačítko BAT/UV. Dioda UV se rozsvítí a potvrdí, že funkce kontroly prostřednictvím UV je aktivována. Zařízení na bankovkách kontroluje vlastnosti UV. 12. Magnetická kontrola Stiskněte tlačítko CHK a poté tlačítko +1/MG. Dioda MG se rozsvítí a potvrdí, že funkce magnetické kontroly je aktivována. Zařízení na bankovkách kontroluje vlastnost magnetického inkoustu. 13. Kontrola bankovek rozpoznání formátu Pokud se ve svazku s většími bankovkami nachází menší bankovka, zařízení při průchodu této bankovky proces počítání zastaví a zazní akustický signál. Dále se na displeji s přednastavením zobrazí Ed. Nejvrchnější bankovka na místě pro odkládání bankovek je menší bankovka. Nejmenší velikostní rozdíl, který umí kontrola rozpoznat, činí 3 mm. Toleranci je ale možno dle potřeby nastavit až na 8 mm. Výchozí nastavení tolerance činí 5 mm. Zařízení však může velikost bankovek rozpoznat pouze tehdy, pokud je aktivováno buď infračervená nebo magnetická kontrola. 6

7 Poznámka: Rozpoznávání formátu funguje pouze do velikosti bankovky 100 Euro. Nastavení kontrolní citlivosti 1. Pokud podržíte tlačítko BAT/UV stisknuté a přístroj zapnete, zobrazí se na displeji následující kódy. Displej s přednastavením Displej počítadla Význam Nastavení kontroly velikosti bankovek tolerance Nastavení citlivosti a fluorescence Nastavení diskriminační citlivosti 2. Pomocí tlačítka +1/MG a tlačítka ADD/IR můžete volit mezi nataveními. Hodnota na displeji s přednastavením znázorňuje aktuální nastavení. Pomocí tlačítka +1 můžete citlivost zvýšit, tlačítkem BAT citlivost klesne. Pomocí tlačítka RESET menu uzavřete. 3. Pokud podržíte tlačítko ADD/IR stisknuté a přístroj zapnete, pak se na displeji počítadla zobrazí znak def a na displeji s přednastavením se zobrazí znak -H-. To znamená, že se přístroj vrátí k výchozímu nastavení. Tlačítkem RESET menu uzavřete. Pokyny pro řešení problémů: 1. Zařízení provede test funkcí po zapnutí samostatně. Pokud se objeví jedno z následujících hlášení o chybě, pak postupujte, jak je popsáno. Na závěr zařízení opět zapněte. Hlášení o chybě Důvod hlášení Řešení Senzor fluorescence Horní kryt nastavte správně, abyste chránili zařízení před ostrými zdroji světla. Senzor vkládání bankovek Vyjměte bankovky a vyčistěte senzor. Senzor výstupu bankovek Vyjměte bankovky a vyčistěte senzor. Levý senzor počítadla Sejměte horní kryt, vyčistěte senzory. Pravý senzor počítadla Sejměte horní kryt, vyčistěte senzory. Senzor rychlosti rotace Zařízení vyčistěte, případně vyměňte gumový kroužek (pozor!) Interní chyba paměti Stroj uveďte do základního nastavení. 7

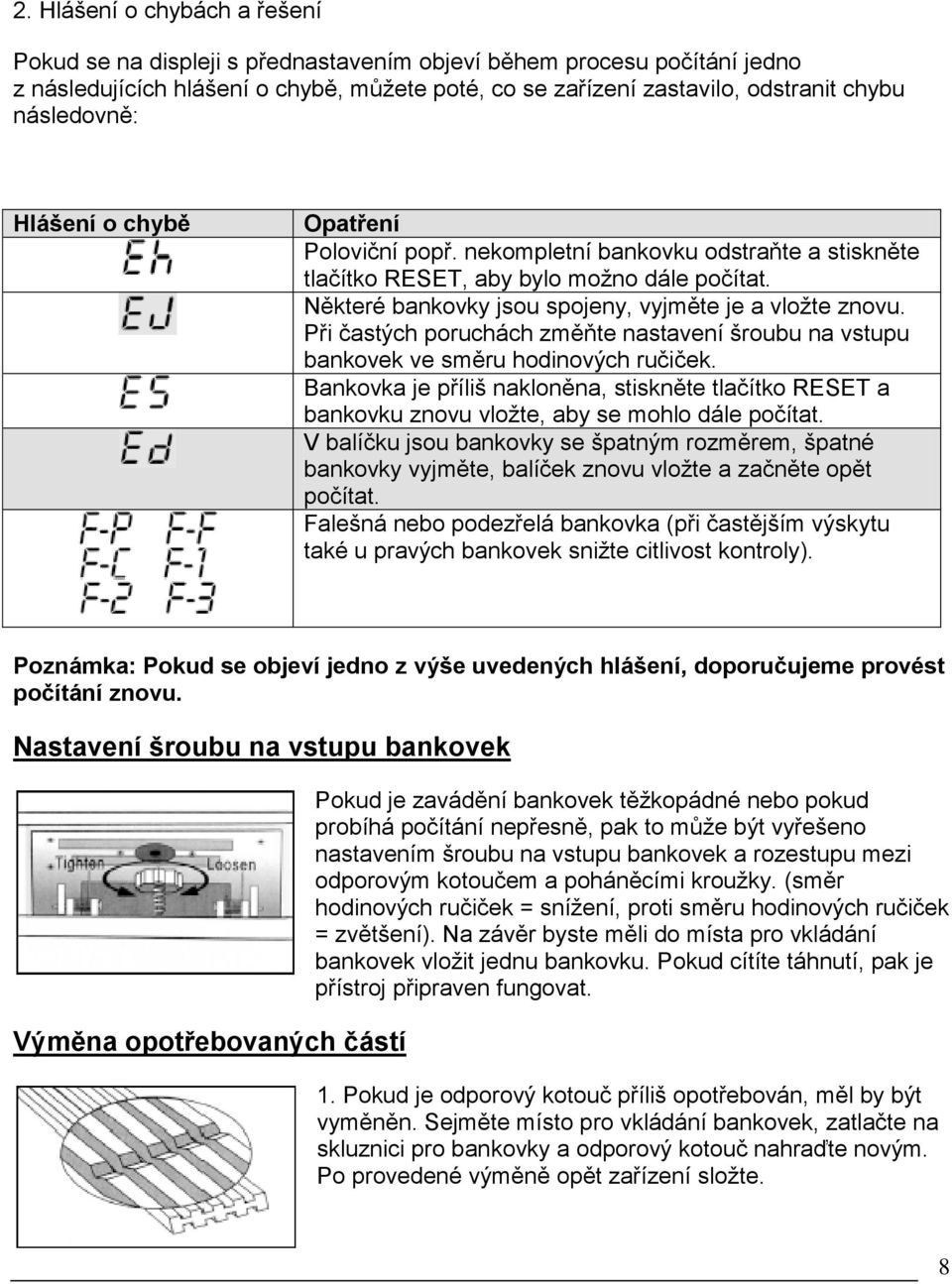

8 2. Hlášení o chybách a řešení Pokud se na displeji s přednastavením objeví během procesu počítání jedno z následujících hlášení o chybě, můžete poté, co se zařízení zastavilo, odstranit chybu následovně: Hlášení o chybě Opatření Poloviční popř. nekompletní bankovku odstraňte a stiskněte tlačítko RESET, aby bylo možno dále počítat. Některé bankovky jsou spojeny, vyjměte je a vložte znovu. Při častých poruchách změňte nastavení šroubu na vstupu bankovek ve směru hodinových ručiček. Bankovka je příliš nakloněna, stiskněte tlačítko RESET a bankovku znovu vložte, aby se mohlo dále počítat. V balíčku jsou bankovky se špatným rozměrem, špatné bankovky vyjměte, balíček znovu vložte a začněte opět počítat. Falešná nebo podezřelá bankovka (při častějším výskytu také u pravých bankovek snižte citlivost kontroly). Poznámka: Pokud se objeví jedno z výše uvedených hlášení, doporučujeme provést počítání znovu. Nastavení šroubu na vstupu bankovek Výměna opotřebovaných částí Pokud je zavádění bankovek těžkopádné nebo pokud probíhá počítání nepřesně, pak to může být vyřešeno nastavením šroubu na vstupu bankovek a rozestupu mezi odporovým kotoučem a poháněcími kroužky. (směr hodinových ručiček = snížení, proti směru hodinových ručiček = zvětšení). Na závěr byste měli do místa pro vkládání bankovek vložit jednu bankovku. Pokud cítíte táhnutí, pak je přístroj připraven fungovat. 1. Pokud je odporový kotouč příliš opotřebován, měl by být vyměněn. Sejměte místo pro vkládání bankovek, zatlačte na skluznici pro bankovky a odporový kotouč nahraďte novým. Po provedené výměně opět zařízení složte. 8

9 Odporový kotouč je příliš opotřebován 2. Opotřebované poháněcí kroužky mohou vést k problémům při vtahování bankovek, nebo vyvolat nepřesné procesy počítání. Abyste mohli poháněcí kotouče vyměnit, musíte místo pro vkládání bankovek a oba boční kryty sejmout. Po provedené výměně opět zařízení složte. Poháněcí kroužky jsou opotřebované 3. Pojistku je možno v případě spálení vyměnit. Odpojte Váš PROFI-COUNTER ze sítě a pomocí šroubováku držák pojistky otevřete, pojistku vyměňte a držák našroubujte zpět. Výměna pojistky Provozní pokyny 1. Při teplotách pod 20 stupňů po zapnutí 3 minuty počkejte, než s počítáním začnete (na senzorech je možná minimální tvorba sražené vody). 2. Zařízení by se mělo používat v dobře větrané místnosti, pokud možno co nejdále od silných magnetických polí a slunečního záření. 3. Zařízení by se mělo napojit pouze do zástrček, které jsou uzemněny. 4. Zásobení zařízení elektrickým proudem se pohybuje okolo 220V +/- 10%. (Uveďte prosím, pokud by mělo zařízení pracovat při napájení 110V +/- 10%, v opačném případě je normální funkčnost zařízení ohrožena). 5. Poháněcí kroužky, protirotační kroužky a přisouvací kolo nesmí být namazány nebo naolejovány, protože by se mohly protáčet a ohrozit proces počítání. 6. Ze senzoru UV, senzoru IR a magnetické hlavy by se měl minimálně jednou týdně odstranit prach. Přesné údaje Rychlost počítání Kapacita vtahování Kapacita odkládání Displej Zásobení elektrickým 1000 bankovek za minutu 200 bankovek 300 bankovek 3 digitální diody pro počítání a pro přednastavení 220V / 50 Hz (110V / 60 Hz) 9

10 proudem Spotřeba proudu 50 W Teplota 0 stupňů až 40 stupňů Celsia Vlhkost 40 až 90 % Rozměry Délka: 348 mm Šířka: 238 mm Výška: 205 mm Váha 7,5 kg Pozor: Pokud vykazuje zařízení problémy, které neumíte sami řešit, obraťte se na naši podporu. Změny jsou vyhrazeny. 10
