Pojené brousicí nástroje BROUSICÍ KOTOUČE KERAMICKÉ BROUSICÍ KOTOUČE ORGANICKÉ 270 ÚVOD 274 APLIKAČNÍ PRŮVODCE

Transkript

1 270 ÚVOD 274 APLIKAČNÍ PRŮVODCE BROUSICÍ KOTOUČE KERAMICKÉ 276 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVŮ 292 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ NEŽELEZNÝCH MATERIÁLŮ 296 BROUSICÍ KOTOUČE DO STOLNÍCH BRUSEK 298 BROUSICÍ KOTOUČE TALÍŘOVITÉ 302 BROUSICÍ KOTOUČE HRNCOVITÉ A MISKOVITÉ 308 BROUSICÍ PRSTENCE 310 BROUSICÍ SEGMENTY 314 MONTOVANÁ TĚLÍSKA A KOTOUČE 318 OROVNÁVACÍ KAMENY BROUSICÍ KOTOUČE ORGANICKÉ 322 ORGANICKÉ BROUSICÍ KOTOUČE ROVNÉ A HRNCOVITÉ 326 ORGANICKÉ ŘEZACÍ KOTOUČE

2 270 ÚVOD Norton může ve sné nabídce nabídnout vedle standardních kotoučů do stolních brusek, prvotřídní keramizované kotouče na plocho, které mohou svým výkonem maximalizovat produktivitu broušení ve všech průmyslových aplikacích Rozsáhlá řada výrobků s nejvhodnějšími specifikacemi je navržena ke splnění vašich požadavků pro přesné i hrubé broušení, Výrobky zahrnují brousicí kotouče, segmenty, montované kotouče, orovnávací a brousicí kameny. Norton nabízí nejobsáhlejší výrobkovou řadu v oblasti pojených brousicích nástrojů POROZUMĚNÍ VÝROBKU Evropská bezpečnostní směrnice EN osa certifikace Organizací pro bezpečnost brousicích nástrojů Bezpečnostní piktogramy Silná Nortonova značka Specifikace výrobku Rozměry výrobku (mm) Objednací číslo, pro účely dalšího objednání Maximální pracovní rychlost BRUSNÉ ZRNO Ideální brusné zrno si udržuje svou ostrost a postupný úbytek po co možná nejdelší možnou dobu.každý typ brusného zrna má svou charakteristickou krystalickou strukturu, která umožňuje jeho různé štěpení.toto je nejdůležitější faktor, podle kterého je zrno vybíráno pro danou brousicí operaci. Existují další faktory, které ovlivňují výběr nejvhodnějšího brusného zrna pro brousicí operaci: tvar zrna mikrostruktura zrna křehkost zrna (kapacita sebeostření) tvrdost zrna charakter úběru

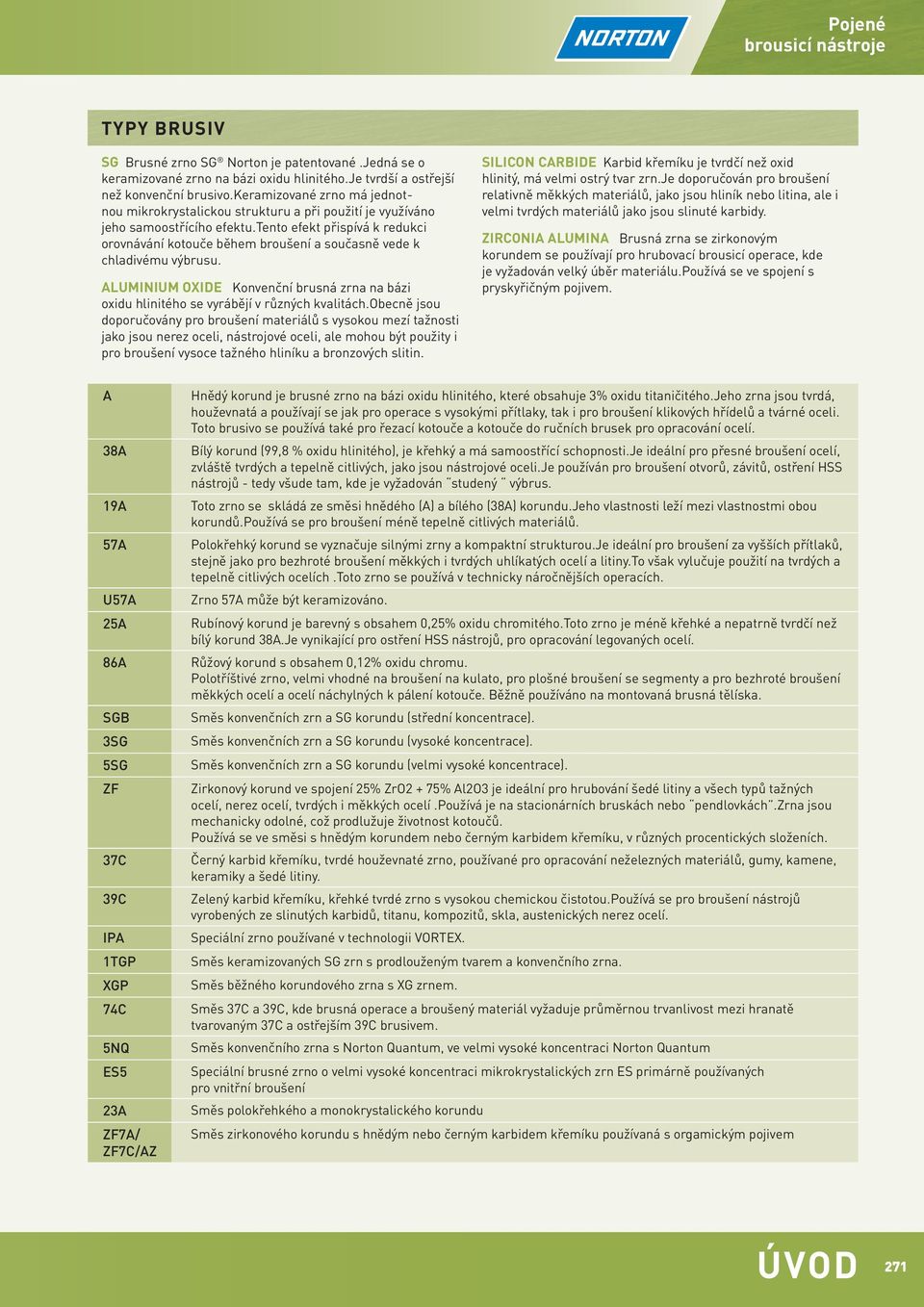

3 TYPY BRUSIV SG Brusné zrno SG Norton je patentované.jedná se o keramizované zrno na bázi oxidu hlinitého.je tvrdší a ostřejší než konvenční brusivo.keramizované zrno má jednotnou mikrokrystalickou strukturu a při použití je využíváno jeho samoostřícího efektu.tento efekt přispívá k redukci orovnávání kotouče během broušení a současně vede k chladivému výbrusu. ALUMINIUM OXIDE Konvenční brusná zrna na bázi oxidu hlinitého se vyrábějí v různých kvalitách.obecně jsou doporučovány pro broušení materiálů s vysokou mezí tažnosti jako jsou nerez oceli, nástrojové oceli, ale mohou být použity i pro broušení vysoce tažného hliníku a bronzových slitin. SILICON CARBIDE Karbid křemíku je tvrdčí než oxid hlinitý, má velmi ostrý tvar zrn.je doporučován pro broušení relativně měkkých materiálů, jako jsou hliník nebo litina, ale i velmi tvrdých materiálů jako jsou slinuté karbidy. ZIRCONIA ALUMINA Brusná zrna se zirkonovým korundem se používají pro hrubovací brousicí operace, kde je vyžadován velký úběr materiálu.používá se ve spojení s pryskyřičným pojivem. A 38A 19A 57A U57A 25A 86A SGB 3SG 5SG ZF 37C 39C IPA 1TGP XGP 74C 5NQ ES5 23A ZF7A/ ZF7C/AZ Hnědý korund je brusné zrno na bázi oxidu hlinitého, které obsahuje 3% oxidu titaničitého.jeho zrna jsou tvrdá, houževnatá a používají se jak pro operace s vysokými přítlaky, tak i pro broušení klikových hřídelů a tvárné oceli. Toto brusivo se používá také pro řezací kotouče a kotouče do ručních brusek pro opracování ocelí. Bílý korund (99,8 % oxidu hlinitého), je křehký a má samoostřící schopnosti.je ideální pro přesné broušení ocelí, zvláště tvrdých a tepelně citlivých, jako jsou nástrojové oceli.je používán pro broušení otvorů, závitů, ostření HSS nástrojů - tedy všude tam, kde je vyžadován studený výbrus. Toto zrno se skládá ze směsi hnědého (A) a bílého (38A) korundu.jeho vlastnosti leží mezi vlastnostmi obou korundů.používá se pro broušení méně tepelně citlivých materiálů. Polokřehký korund se vyznačuje silnými zrny a kompaktní strukturou.je ideální pro broušení za vyšších přítlaků, stejně jako pro bezhroté broušení měkkých i tvrdých uhlíkatých ocelí a litiny.to však vylučuje použití na tvrdých a tepelně citlivých ocelích.toto zrno se používá v technicky náročnějších operacích. Zrno 57A může být keramizováno. Rubínový korund je barevný s obsahem 0,25% oxidu chromitého.toto zrno je méně křehké a nepatrně tvrdčí než bílý korund 38A.Je vynikající pro ostření HSS nástrojů, pro opracování legovaných ocelí. Růžový korund s obsahem 0,12% oxidu chromu. Polotříštivé zrno, velmi vhodné na broušení na kulato, pro plošné broušení se segmenty a pro bezhroté broušení měkkých ocelí a ocelí náchylných k pálení kotouče. Běžně používáno na montovaná brusná tělíska. Směs konvenčních zrn a SG korundu (střední koncentrace). Směs konvenčních zrn a SG korundu (vysoké koncentrace). Směs konvenčních zrn a SG korundu (velmi vysoké koncentrace). Zirkonový korund ve spojení 25% ZrO2 + 75% Al2O3 je ideální pro hrubování šedé litiny a všech typů tažných ocelí, nerez ocelí, tvrdých i měkkých ocelí.používá je na stacionárních bruskách nebo pendlovkách.zrna jsou mechanicky odolné, což prodlužuje životnost kotoučů. Používá se ve směsi s hnědým korundem nebo černým karbidem křemíku, v různých procentických složeních. Černý karbid křemíku, tvrdé houževnaté zrno, používané pro opracování neželezných materiálů, gumy, kamene, keramiky a šedé litiny. Zelený karbid křemíku, křehké tvrdé zrno s vysokou chemickou čistotou.používá se pro broušení nástrojů vyrobených ze slinutých karbidů, titanu, kompozitů, skla, austenických nerez ocelí. Speciální zrno používané v technologii VORTEX. Směs keramizovaných SG zrn s prodlouženým tvarem a konvenčního zrna. Směs běžného korundového zrna s XG zrnem. Směs 37C a 39C, kde brusná operace a broušený materiál vyžaduje průměrnou trvanlivost mezi hranatě tvarovaným 37C a ostřejším 39C brusivem. Směs konvenčního zrna s Norton Quantum, ve velmi vysoké koncentraci Norton Quantum Speciální brusné zrno o velmi vysoké koncentraci mikrokrystalických zrn ES primárně používaných pro vnitřní broušení Směs polokřehkého a monokrystalického korundu Směs zirkonového korundu s hnědým nebo černým karbidem křemíku používaná s orgamickým pojivem ÚVOD 271

4 272 ÚVOD ZRNITOST Zrnitost je vyjádřena jako číslo; nižší číslo, hrubší zrno, vyšší číslo, jemnější zrno. Zrnitost je množství zrn na délku jednoho palce (25,4mm). Při vybírání odpovídající zrnitosti pro jakoukoliv aplikaci by měly být brány v úvahu následující informace. VÝBĚR VELIKOSTI ZRNA POUŽIJ HRUBÉ ZRNO Pro velký úběr materiálu Pro velké kontaktní plochy (brousicí kotouč-obrobek) Kde není důležitý jemný povrch Pro měkké a tvárné materiály POUŽIJ JEMNÉ ZRNO Pro držení tvaru Pro malé kontaktní plochy Pro jemné drsnosti povrchu Pro tvrdé a křehké materiály Pro držení malých radiusů v rozích TVRDOST KOTOUČE Tvrdost kotouče udává relativní pevnost pojiva, sílu kterou drží brusná zrna v kotouči. Je udáváno písmenem v abecedním pořádku od nejměkčího k nejtvrdšímu. Následující pravidla se týkají tvrdosti: MĚKKÁ TVRDOST Rychlejší řezivost Produkuje horší kvalitu povrchu Kratší životnost Nedrží dobře tvar Pro měkké tvrdé materiály Pro velké kontaktní plochy (brousicí kotouč-obrobek) Pro velké úběry materiálu VYSOKÁ TVRDOST Pomalejší řezivost Nebezpečí tvorby popalů Nejvyšší příkon Delší životnost Lepší drsnost povrchu Dobře drží tvar Pro měkké materiály Pro malé, úzké kontaktní plochy (brousicí kotouč-obrobek) Pro delší životnost VÝBĚR TVRDOSTI KOTOUČŮ E F G H I J K L M N O P Q R S T U BROUŠENÍ NA KULATO/BEZHROTÉ BROUŠENÍ BROUŠENÍ NA PLOCHO VNITŘNÍ BROUŠENÍ BROUŠENÍ NÁSTROJŮ BROUŠENÍ ZÁVITŮ NEVYZTUŽENÉ ORGANICKÉ ŘEZACÍ KOTOUČE VYZTUŽENÉ ORGANICKÉ ŘEZACÍ KOTOUČE

5 TYPY POJIVA- KERAMICKÉ V Pojivo je látka, která drží brusná zrna v brousicím kotouči.výběr pojiva závisí zejména na typu brousicí operace - typ materiálu, s jakou přesností má být broušen, jaká je pracovní obvodová rychlost kotouče. Keramická pojiva jsou označována písmenem V.Pro porézní pojivo je písmeno V doplněno písmenem. Keramická pojiva doplněná písmeny MT,MD,D značí úpravu kotoučů pryskyřičným nástřikem (broušení pil). Nejvíce používané pojivo pro přesné broušení.je ideální pro aplikace, kde se vyžadují přesné tolerance. Keramická pojiva jsou odolná vůči vodě, olejům, kyselinám, normální změnám teploty. VBE VBEP VTECH V VK VKP VS VX VQN Vysoký výkon keramického pojiva dovoluje použití ve všech typech brousicích operací, zejména pak při broušení nástrojů, bezhroté broušení, broušení nakulato a na plocho, pro malé a střední kontaktní plochy Porézní keramické pojivo s otevřenou strukturou je ideální pro broušení obrobků s velkou kontaktní plochou a pro operace vyžadující chladivý výbrus Pojivo pro konvenční zrna, doporučené pro technické operace, zajišťuje maximální výkon a zvyšuje parametry orovnávání Pojivo pro konvenční zrna oxidu hliníku, trochu tvrdčí než ostatní pojiva při stejném označení.výsledkem je lepší držení tvaru kotouče Speciální pojivo pro zrna karbidu křemíku Vysoká porozita pojiva VK Univerzální pojivo pro konvenční a keramizované zrno, ideální pro všechny aplikace, zejména pak v nástrojárnách, při broušení na plocho a při bezhrotém broušení Speciální pojivo pro keramizovaná zrna, dobře drží tvar kotouče Nová pojivová technologie pro vyšší úběr materiálu a nižší prahové napětí. Nejnovější inovace Nortonu. TYPY POJIV - ORGANICKÉ B Organické brousicí kotouče, mají nízkou teplotu tání (cca 200 C), mohou být vyztuženy sklovýseky, které dovolují jejich použití při vysokých rychlostech i v podmínkách,kde existuje boční namáhání na kotouč: B & B3 B7 B5 BF3 B12 Základní pojiva pro hrubování jsou používána ve slévárnách Pro hrubovací kotouče, kde životnost je prioritou Měkčí pojivo než B7, používané tam kde výkonnost je důležitější než životnost Specifické pojivo, která dává vynikající kvalitu řezu za sucha i při chlazení Pojivo určené pro přesné broušení, zejména pro bezhroté brusky. ROZDĚLENÍ VÝROBKOVÝCH ŘAD Norton nabízí průmyslově nejširší výběr brousicích a řezacích kotoučů zajišťujících potřeby zákazníků. Výrobkové řady jsou rozděleny do 3 skupin (Nejlepší/Lepší/Dobrý) k lepšímu výběru správného výrobku pro specifika operací u zákazníka. INOVACE Použitím nových technologií s velkým výkonem, s použitím vysoce koncentrovaných keramizovaných zrn, Norton zavádí nové inovované výrobky s cílem zvýšit produktivitu ve všech průmyslových aplikacích Nejčastější brusivo pro tuto skupinu je používáno SGB, které obsahuje střední koncentraci SG zrn.sg zrna jsou tvrdčí a ostřejší než konvenční brusiva a poskytují vynikající řezivost na široké škále materiálů Jsou používány vysoké koncentrace renomovaných SG brusiv - 3SG, 5SG.Tyto výrobky poskytují uživatelům velké úběry materiálu a dlouhou výrobní životnost při nížších nákladech na broušení. Standardní zrna oxidu hlinitého, buď jako čisté nebo ve směsi poskytují trvale příznivé výkony Další informace naleznete v Technické informaci na konci tohoto katalogu ÚVOD 273

6 274 APLIKAČNÍ PRŮVODCE BROUŠENÍ NA KULATO Broušení na kulato zahrnuje všechny operace vnějšího broušení i když konečný výrobek není typicky válcovitý.požadavky týkající se drsnosti povrchu jsou různé od velkých úběrů materiálu až po zrcadlové povrchy.kotouče pro broušení nakulato se používají v mnoha aplikacích v automobilovém, leteckém, ložiskárenském průmyslu.jsou často používány při výrobě turbín, v nástrojárnách a dalších strojírenských provozech. BROUŠENÍ NA PLOCHO Termín broušení na plocho je používán pro broušení rovných povrchů, kdy se kotouč posunuje po povrchu obrobku, který je uchycen magneticky nebo ve svěráku.aplikace broušení na plocho jsou s velkými úběry nebo s přesným dodržením tolerancí. VNITŘNÍ BROUŠENÍ Vnitřní broušení představuje broušení otvorů a je pravděpodobně nejobtížnějším typem broušení. Aplikace jsou od velkých úběrů materiálu až po velmi přesné operace, kde přesnost broušení je udávána v mikronech. ŘEZNÉ NÁSTROJE A FRÉZY Broušení nástrojů představuje opravy řezných nástrojů používaných ve výrobních operacích. Nejčastěji jsou používány kotouče s keramickým pojivem, zrnitostí , v tvrdostech H - N.

7 APLIKAČNÍ PRŮVODCE VÁLCOVÝ VNITŘNÍ POVRCH NÁSTROJE A FRÉZY Hliník Mosaz/bronz Litina 39C 46 KVK 39C 80 IVK 39C 46 KVK 38A 54 IVBEP 39C 60 KVK 39C 80 IVK 39C 46 KVK 38A 54 IVBEP 57A 60 LVBE 39C 80 MVK IPA 60 XH20VTX 39C 60 KVK 5NQ 80 KVQN Keramika (zelená) 39C 60 KVK 39C 80 IVK 39C 60 JVK Keramika (žáruvzdorná) Nanesený chrom Kliková hřídel (přebrušování) Sklo (řezání) Sklo (leštění) Slitiny používané v leteckém průmy slu:inconel,nimonic,hastahlloy Umělá hmota Plasmové nanášení Guma Nanesený kov (Cr, Ni) Ocel - měkká (do HRC = 45) Vysoce uhlíkatá ocel s vysokým obsahem chromu (HRc=46-56), D2, D2 atd. Kalená ocel (přes HRC=56) Nemagnetická nerez ocel (austenitická) magnetická nerez ocel (martenzitická) 39C 100 KVK SGB 80 IVXP 5NQ 80 JVQN SGB 60 KVX 38A 80 KVBE 57A 60 MVBE 86A 70 VBEP 39C 60 KVK A150 VBE SGB 80 IVXP 5NQ 60 KVQN A150 MVBE 38A 80 KVBE SGB 60 KVX 3SG 60 JVX 39C 80 KVK 5NQ 60 KVQN IPA 60 XH 20 VTX SGB 80 IVXP 39C 60 KVK 39C 80 IVK 39C 46 KVK 39C 100 KVK IPA 60 EHVTX 38A 54 NVBEP 39C 60 KVK 39C 80 IVK 39C 60 KVK 39C 100 KVK 5NQ 80 KVQN 38A 54 VBEP 57A 60 LVBE 3SG 60 KVX 86A 54 KVBE SGB 60 LVX 38A 60 LVBE 38A 46 VBE 3SG 60 KVX 5SG 60 KVX IPA 60 XH20VTX SGB 60 KVX 3SG 60 KVX 3SG 60 JVX 3SG 60 KVX 5NQ 80 KVQN 1TGP 60 HVX 5NQ 80 JQN SGB 60 KVX 5SG 60 KVX IPA 60 EH20VTX 5SG 46 KVX 3SG 60 KVX 3SG 60 IVXP SGB 60 JVX 39C 60 KVK 39C 60 JVK 39C 46 KVK 38A 54 IVBEP SGB 60 LVX 5NQ 60 KVQN SGB 60 KVX 57A 60 LVBE SGB 60 KVX 86A 60 IV TECH Stelit 38A 60 LVBE SGB 60 KVX SGB 60 HVXP Titan 39C 60 KVK 39C 60 KVK 39C 60 KVK Rychlořezná ocel 3SG 60 KVX 5NQ 60 KVQN 1TGP 60 HVX 3SG 60 KVX SGB 60 KVX SGB 60 JVX IPA 60 EH17VTX SGB 60 JVX 38A 60JVBE 86A 60 KV TECH 3SG 60 IVXP 38A 60 JVBE Karbid wolframu 39C 80 JVK 39C 80 IVK 39C 80 JVK APLIKAČNÍ PRŮVODCE 275

8 276 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU Keramicky pojené brousicí kotouče NORTON udržují svůj standard po mnoho generací.nortonmá vůdčí postavení výrobců brusiva a řídí způsob technologického zlepšování k maximální úrovni výkonu a produktivity výrobků APLIKACE A SEGMENT TRHU Broušení na plocho Broušení nástrojů a řezačů Ostření Vnitřní broušení Broušení na kulato 1TGP Tvat 01 Tvat 07 INOVACE Vysoký výkon TG mikrokrystalického korundu Tvrdčí a ostřejší brusivo ve srovnáním s konvenčními brusivy Jedinečný samoostřící efekt Prodloužený tvar brusných zrn Směs TG zrn a růžového korundu Extrémně vysoký úběr materiálu a vysoká životnost kotouče Výrobky jsou efektivní, je-li primárním pohledem produktivita broušení Vhodné pro střední a velké výkony brusek, pro tuhé brusky IPA VORTEX TM TECHNOLOGIE Vysoký výkon upravených korundových zrn Vysoká porozita umožňující maximální účinek chladící kapaliny Optimální rozložení brusných zrn zlepšuje čistotu třísek a redukuje tření Velké úběry materiálu, snižující brousicí časy Nižší celkové náklady na broušení za jednotku času Zvýšení životnosti kotouče Plynulý výkon kotouče při broušení Extrémní chladicí účinek zajišťuje broušení bez popalů Tvat 01

9 5NQ NORTON QUANTUM Tvar 01 Tvar 05 Navržený tvar a chemické složení keramického zrna s novou pojivovou technologií Perfektní směs mezi ostrostí ( volné řezání) a houževnatostí (životnost) Univerzální pro nízké, střední a vysoké přítlaky 30% až 100% vyšší úběr materiálu >15% nižší prahové napětí INOVACE ES5 Tvar 01 Tvar 05 Vysoký výkon SG mikrokrystalického korundu Velmi vysoká koncentrace mikrokrystalických ES zrn Explodované sintrované zrno Vysoký úběr materiálu, zvýšená životnost kotouče Samoštěpící zrno s velmi ostrými hranami Nejzazší řezná kapacita Šupinkový tvar zrna Vyjimečná řezivost pro operace za nízkých přítlaků Primární použití pro vnitřní broušení 5SG Velmi vysoká koncentrace SG mikrokrystalického korundu 3SG Vysoká koncentrace SG mikrokrystalického korundu Jedinečný samoostřící efekt, mikrokrystalická struktura Extrémně dobrá řezná schopnost Vysoký úběr materiálu, zvýšená životnost kotouče Velice vhodné pro brousicí operace, kde lze parametry broušení nastavit k optimálnímu výkonu Tvar 01 Tvar 01 Velmi dobrá řezná kapacita Vysoký úběr materiálu, zvýšená životnost kotouče Vhodné pro velmi tvrdé oceli Tvar 07 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU 277

10 278 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU SGB Střední koncentrace SG mikrokrystalického korundu Tvrdčí a ostřejší než konvenční brusivo Tvar 01 Tvar 05 Dobrá řezná kapacita Vhodné pro nízké a střední výkony brusek Velmi pružný pro širokou škálu ocelí 38A Vysoká čistota bílého korundu Tvar 01 Řeznost chladivá bez popalů Tvar 01C Křehký Ideální pro tepelně náročné operace s lehce měnícími se přítlaky Tvar 05 25A Korundové zrno s přídavkem oxidu chromu (0,25%) Mírně houževnatější a méně tříštivé než 38A Tvar 01 Dobré pro ostření a broušení rychlořezných a vanadem legovaných ocelí

11 ROVNÉ KOTOUČE (POKRAČOVÁNÍ) ROZMĚRY- DxTxB (mm) TVAR M/S INOVACE NEJLEPŠÍ NEJLEPŠÍ LEPŠÍ DOBRÝ Tvar 01 Tvar 01C Tvar x 10 x SG60LVS x 13 x 4 16 x 16 x 6 16x16x6 (10/8) 20 x 20 x 6 20x20x6 (6/13) 25x25x8 (13/10) 25 x 25 x ES5 60 KVX SG60LVS NQ 60 LVQN SG60LVS ES5 60 KVX SG60LVS NQ 60 LVQN ES580JVX SG60LVS SG60LVS SG60LVS SG60LVS ES5 60 LVX ES5 60 JVX x 25 x SG60LVS x 20 x SGB 60 JVX x 25 x ES5 60 JVX x25x10 (18/12) SG60LVS x 32 x SGB 60 JVX x25x SG80LVS x25x10 (16/12) 40x32x10 (20/16) SG60LVS ES5 60 KVX NQ 60 LVQN SG60LVS x 40 x ES5 60 KVX x32x13 (30/16) NQ 60 LVQN SG60LVS x 40 x ES580I KVX x 40 x ES5 60 KVX x50x20 (32/32) SG60LVS x 50 x SGB 60 JVX x 32 x ES5 60 JVX x 20 x A60KVBE Všechny kotouče s průměrem mm a otvorem 32 mm jsou dodávány s redukčními vložkami na 20 mm. Úplný přehled redukčních vložek nabízí Technická informace na konci tohoto katalogu Vysvětlivky rozměrů: DIM=rozměry, DIA=průměr, T=tloušťka, B= otvor BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU 279

12 280 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU ROVNÉ KOTOUČE (POKRAČOVÁNÍ) ROZMĚRY- DxTxB (mm) TVAR M/S NEJLEPŠÍ LEPŠÍ DOBRÝ Tvar 01 Tvar 01C 100 X 10 X A60KVBE X 10 X SG 60 KVX x 20 x x50x32 (60/25) A60KV A60KVBE SG60LVS x 6 x SG 60 LVX x 10 x A60KVBE x 10 x A 60 KVS x 13 x A60KVBE x 13 x SG 60 JVX A 100 JVS x 16 x x 20 x x 20 x A60KVBE A46KVBE A60KV A60KVBE A60KVBE A60KVBE SG60JVX redukční kroužek SGB60LVX redukční kroužek A60MV redukční kroužek x 2 x A 80 NVS TTVS x 3,2 x A 60 MVS MTVS x 4 x x 4 x x 6 x x 6 x A 60 LVS TTVS A 80 NVS TTVS A 100 MVS MTVS A 60 MVS MTVS A 60 OVS MDVS A60KVBE C A60MVBE F A 80 OVS DDVS SG 60 LVX SGB 80 LVX A 80 NVS SG 80 LVX A 120 JVS A 80 KVS F A 60 MVS MTVS F A 60 OVS MDVS Všechny kotouče s průměrem mm a otvorem 32 mm jsou dodávány s redukčními vložkami na 20 mm. Úplný přehled redukčních vložek nabízí Technická informace na konci tohoto katalogu Vysvětlivky rozměrů: DIM=rozměry,DIA=průměr, T=tloušťka, B= otvor

13 ROVNÉ KOTOUČE (POKRAČOVÁNÍ) ROZMĚRY- DxTxB (mm) TVAR M/S NEJLEPŠÍ LEPŠÍ DOBRÝ Tvar 01 Tvar 01C 150 x 8 x x 8 x x 10 x x 10 x x 13 x x 13 x x 16 x x 16 x A60KVBE C A60KVBE C A60MVBE A80KVBE F A 80 OVS DDVS A 60 LVS A 80 MVS A 120 JVS SG60JVX A60KVBE F SG 80 NVX A 60 MVS T F A 60 NVS MTVS SG60KVX redukční kroužek A60KVBE A80KVBE SG 60 KVX SG 60 LVX SGB 100 JVX A 60 JVS A 80 KVS F A 60 OVS A 100 MVS A 120 JVS SG60LVX redukční kroužek A46KVBE A60KVBE SG 60 KVX A 46 HVS SG 46 HVX SG 60 LVX A 60 IVS A 120 JVS SG60LVX redukční kroužek A60KVBE A46KVBE A60KVBE SG 60 H12VXP A 46 G12VXP SG60LVX A60KVBE OROVNÁVÁNÍ DIAMANTY NORTON nabízí velmi rozsáhlou škálu šetrného řešení orovnávání Pro více informací - viz strana 354 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU 281

14 282 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU ROVNÉ KOTOUČE (POKRAČOVÁNÍ) ROZMĚRY- DxTxB (mm) TVAR M/S INOVACE NEJLEPŠÍ NEJLEPŠÍ LEPŠÍ DOBRÝ Tvar 01 Tvar 01C 150 x 20 x x 20 x SG60KVX redukční kroužek SGB60KVX redukční kroužek A46MVBE A60KVBE A46KVBE A46MVBE A60KVBE A60KV A60MVBE A80KVBE SG60JVX A60KVBE SGB 100 JVX A 100 JVS x 4 x A 60 MVS MTVS x 6 x A 60 MVS MTVS x 8 x 20 01C A60MVBE x 8 x A 60 LVS x 10 x 20 01C A60MVBE x 20 x x 6 x A60KVBE A24PVBE A80LVBE SG60JVX SGB120JVX SG120KVS A 60 MVS MTVS X 8 X A 60 MVS MTVS X 10 X x 13 x SGB 60 JVX A 60 MVS MTVS SG46JVX SG60G12VXP SG60JVS TGP 60 H12VXP SGB 60 JVX SGB 80 JVX SG 80 JVX SG 120 JVX A 120 JVS x 16 x SG 46 HVX SGB 70 G12VXP x 20 x SG 46 HVX SG 60 I12VXP x 4 x A 60 OVS MDVS x 6 x SG80JVS A 60 MVS A 80 NVS A 60 MVS MTVS A 60 OVS MDVS Vysvětlivky rozměrů: DIM=rozměry,DIA=průměr, T=tloušťka, B= otvor,

15 ROVNÉ KOTOUČE (POKRAČOVÁNÍ) ROZMĚRY- DxTxB (mm) TVAR M/S NEJLEPŠÍ LEPŠÍ DOBRÝ Tvar 01 Tvar 01C 200 x 6 x 50, SG60JVX x 8 x 20 01F A 60 NVS TDVS x 8 x x 10 x x 10 x 50,8 200 x 13 x x 20 x x 20 x SG80JVS C A60KVBE A 60 MVS T A 54 OVS MDVS A 60 MVS MTVS SG60LVX A60KVBE C A60KVBE A60MVBE C A60MVBE SGB 60 JVX A60MVBE SGB 80 JVX A 120 JVS A 60 MVS T A 54 OVS D A 54 OVS MDVS A 60 MVS MTVS F A 54 OVS TDVS SG60JVX SG80JVS SG80KVX SGB 120 JVX A 60 MVS T A 54 OVS MDVS A 60 MVS MTVS SGB60MVX redukční kroužek A46MVBE A60MVBE SG46G12VXP SGB46HVX A46KVBE SG46JVS SGB60KVX A46KV SG60H12VXP A46MVBE SG60JVS SG60JVX A60KVBE A60KV A60MVBE A80KV A80KVBE A46KVBE A60KVBE Všechny kotouče s průměrem mm a otvorem 32 mm jsou dodávány s redukčními vložkami na 20 mm. Úplný přehled redukčních vložek nabízí Technická informace na konci tohoto katalogu BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU 283

16 284 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU ROVNÉ KOTOUČE (POKRAČOVÁNÍ) ROZMĚRY- DxTxB (mm) TVAR M/S NEJLEPŠÍ LEPŠÍ DOBRÝ Tvar SG46G12VXP SG46I12VXP SG46JVS SG46KVX SG60H12VXP x 20 x 50, SG60JVX SG80HVX SG80KVX A 46 KVS A 60 KVS A 100 JVS x 20 x SG46FVXP SGB60JVX A46KVBE A60KVBE x 25 x A60KVBE SG60JVX SGB60KVX A46MVBE SGB46G12VXP A60KVBE A60MVBE A46KVBE x 25 x A46KV A46MVBE A60KVBE A60KV A60MVBE A 100 JVS x 25 x A60KVBE A80KVBE x 32 x SGB60KVX A60KVBE x 40 x 50, SGB 46 H12VXP A 46 IVS x 20 x 50, SG60KVX SG46G12VXPC x 20 x SG60H12VXP SG60KVX A 46 IVS x 25 x SG 54 F12VXP x 6 x 50, A 100 JVS x 10 x 50, A 100 JVS Vysvětlivky rozměrů: DIM=rozměry,DIA=průměr, T=tloušťka, B= otvor,

17 ROVNÉ KOTOUČE (POKRAČOVÁNÍ) ROZMĚRY- DxTxB (mm) TVAR M/S NEJLEPŠÍ LEPŠÍ DOBRÝ Tvar 01 Tvar 01C 250 x 8 x 32 01C A60KVBE A46MVBE A60KVBE C A60KVBE A60MVBE A 60 MVS T x 10 x A 54 KVS M A 54 OVS D A 54 OVS MDVS A 60 MVS MTVS F A 46 MVS TTVS F A 54 OVS TDVS x 10 x 76, SG60JVX C A60KVBE A 60 MVS T x 13 x A 54 KVS M A 54 OVS D A 60 MVS MTVS x 13 x 76, SG 60 KVX A60KVBE x 20 x A46KVBE A60KVBE SG46KVX x 20 x 50, SG80JVS SG46HVSPF x 20 x A46KVBE A60KVBE SG46GVXP SG46G12VXPC x 20 x 76, SG46JVX SG60JVX A 60 LVS SGB60KVX A60KVBE A46KVBE x 25 x A60KVBE A60KV A80KVBE SG 60 HVX Všechny kotouče s průměrem mm a otvorem 32 mm jsou dodávány s redukčními vložkami na 20 mm. Úplný přehled redukčních vložek nabízí Technická informace na konci tohoto katalogu BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU 285

18 286 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU ROVNÉ KOTOUČE (POKRAČOVÁNÍ) ROZMĚRY- DxTxB (mm) TVAR M/S Tvar 01 INOVACE NEJLEPŠÍ NEJLEPŠÍ LEPŠÍ DOBRÝ 250 x 25 x 50, SG 46 KVX A60KVBE x 25 x A 46 IVS A 46 KVS SG46G12VXPC SG46HVS A60KVBE A46JVBE x 25 x A46KVBE A60JVBE A60KVBE A60MVBE A80KVBE SG46HVS SGP46JVX SG60LVS SG46G12VXPC x 25 x 76, IPA 60 EH17VTX IPA 60 XH17VTX A 46 IVS SG 46 KVX SG 54 F12VXP SG 60 KVX A 60 LVS A 80 LVS SGB60KVX A46KVBE x 32 x A46MVBE A60KVBE A60MVBE A60KVBE x 32 x A46KVBE A60KVBE A80KVBE x 32 x 76, SG46GVXP SG 46 HVX x 40 x A60KVBE x 40 x A46KVBE A60KVBE x 40 x 76, SG 46 G12VXP x 13 x SGB 60 KVX A 60 LVS x 20 x A 60 LVS Vysvětlivky rozměrů: DIM=rozměry,DIA=průměr, T=tloušťka, B= otvor,

19 ROVNÉ KOTOUČE (POKRAČOVÁNÍ) ROZMĚRY- DxTxB (mm) TVAR M/S Tvar 01 Tvar 07 INOVACE NEJLEPŠÍ NEJLEPŠÍ LEPŠÍ DOBRÝ 300 x 25 x 76, SG60LVX x 25 x SG 60 KVX A 80 LVS A 60 LVS A46MVBE A60KVBE A60MVBE x 32 x A46KVBE A46MVBE A60KVBE A60KV A60MVBE x 32 x A60KVBE A220PVBE IPA 60 EH20VTX x 32 x IPA 60 XH20VTX A 60 LVS SG 60 KVX A36MVBE x 40 x A46KVBE A60KVBE A60KV A20PVBE x 40 x A46KVBE A60KVBE x 40 x 76, IPA 60 EH20VTX IPA 60 XH20VTX x 40 x SG46HVX SGB46G12VXP A46KVBE SG60KVX SGB60KVX A60KVBE TGP46F12VXP x 50 x 76, SG46G12VXP SGP46GVSP A 46 IVS SGB46G12VXP A46KVBE x 50 x A60KVBE IPA 60 EH20VTX IPA 60 XH20VTX Všechny kotouče s průměrem mm a otvorem 32 mm jsou dodávány s redukčními vložkami na 20 mm. Úplný přehled redukčních vložek nabízí Technická informace na konci tohoto katalogu BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU 287

20 288 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU ROVNÉ KOTOUČE (POKRAČOVÁNÍ) ROZMĚRY- DxTxB (mm) TVAR M/S INOVACE NEJLEPŠÍ NEJLEPŠÍ LEPŠÍ DOBRÝ Tvar A60KVBE x 40 x x 40 x x 50 x x 50 x x 63 x A46KVBE A60KVBE A60KV SG46G12VXP (355mm) 3SG46HVX (355mm) 3SG60LVX (355mm) SGB46JVX (355mm) A46JVBE A60KVBE A46KVBE A46KV A46MVBE A60JVBE A60KVBE A606KV A60MVBE A80KVBE A46KVBE A60KVBE IPA60EH20VTX (355mm) IPA60XH20VTX (355mm) 3SG46JVX (355mm) SGB46J12VXP (355mm) SGB60KVX (355mm) A46KVBE A46MVBE A60JVBE A60KVBE A60MVBE A80KVBE A220NVBE A24PVBE A60KVBE OROVNÁVÁNÍ DIAMANTY NORTON nabízí velmi rozsáhlou škálu šetrného řešení orovnávání Pro více informací - viz strana 354

21 ROVNÉ KOTOUČE (POKRAČOVÁNÍ) ROZMĚRY- DxTxB (mm) TVAR M/S INOVACE NEJLEPŠÍ NEJLEPŠÍ LEPŠÍ DOBRÝ Tvar x 25 x IPA 60 EH20VTX SGB 46 JVX A 60 LVS IPA 60 XH20VTX SG 60 LVX x 30 x SGB 46 G11VXP x 32 x SG 60 KVX SGB 54 E12VXP A 60 LVS x 40 x IPA 60 EH20VTX IPA 60 XH20VTX A 60 LVS SG 46 HVX SGB 80 I12VXP SG 60 LVX x 50 x A 60 KVS x 50 x IPA 60 EH20VTX IPA 60 XH20VTX SGB 46 J12VX SG 46 F12VXP SG 46 HVX SGB 60 KVX SG 46 JVX x 63 x A 46 KVS x 40 x x 50 x x 50 x SG60LVX SGB60KVX (406mm) A46MVBE A60MVBE A46KVBE A46MVBE A60KVBE A60MVBE A80KVBE IPA60EH20VTX (406mm) IPA60XH20VTX (406mm) 3SG46HVX (406mm) SGB46HVX (406mm) SGB60KVX (406mm) A46MVBE A60MVBE A46KVBE A46MVBE A60KVBE A60MVBE A46KVBE A60KVBE x 25 x SG 60 LVX SGB 60 KVX A 60 LVS x 32 x A 60 LVS x 40 x SG 60 LVX SGB 60 KVX x 50 x SG 46 G12VXP SGB 60 KVX A 60 LVS SG 54 F12VXP x 60 x A 60 LVS Vysvětlivky rozměrů: DIM=rozměry,DIA=průměr, T=tloušťka, B= otvor, BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU 289

22 290 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU ROVNÉ KOTOUČE (POKRAČOVÁNÍ) ROZMĚRY- DxTxB (mm) TVAR M/S Tvar 01 INOVACE NEJLEPŠÍ NEJLEPŠÍ LEPŠÍ DOBRÝ 500 x 50 x A60KVBE x 50 x 203, SGB60KVX A46MVBE A60MVBE x 60 x 203, SGB 60 KVX x 63 x A60KVBE A46MVBE x 63 x 203, A60MVBE A 60 LVS x 80 x SGB60JVX A60KVBE A60KVBE x 80 x 203, A46MVBE A60MVBE x 200 x A80KVBE A60KVBE x 50 x 203, SG 60 KVX x 80 x 203, A 60 LVS x 203 x 304, A 60 MVS VYSVĚTLENÍ TVARU Tvar 01 Tvar 05 Tvar 01C T Vysvětlivky rozměrů: DIM=rozměry,DIA=průměr, T=tloušťka, B= otvor,

23 POZNÁMKY BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ KOVU 291

24 292 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ NEŽELEZNÝCH MATERIÁLŮ Keramicky pojené brousicí kotouče NORTON udržují svůj standard po mnoho generací.nortonmá vůdčí postavení výrobců brusiva a řídí způsob technologického zlepšování k maximální úrovni výkonu a produktivity výrobků.kotouče z karbidu křemíku jsou používány hlavně pro broušení karbidů wolframu, nemagnetických nerez ocelí, hliníku a skla. APLIKACE A SEGMENT TRHU Broušení na plocho Broušení nástrojů a řezačů Ostření 39C Tvar 01 Tvar 01C Vysoká čistota zeleného karbidu křemíku Ideální pro přesné broušení a ostření kovových karbidů a neželeznýchkovů Tvrdčí a více křehčí než korundy 37C Tvar 01 Tvar 01C Černé zrno karbidu křemíku Pro užití na neželezných kovech, litině, keramice, gumě, kameni Tvrdý a netříštivý

25 VYSVĚTLENÍ TVARU Tvar 01 Tvar 01C PŘESNÉ BROUŠENÍ NEŽELEZNÝCH MATERIÁLŮ ROZMĚRY- DxTxB (mm) TVAR M/S LEPŠÍ DOBRÝ Tvar 01 Tvar 01C 80 x 25 x 12, C 60 MV x 25 x C 60 MV x 16 x C60KVK C80KVK x 20 x C60KVK x 4 x C 120 KVS x 6 x C 100 KVS C 120 KVS x 8 x 20 01C C60KVK x10x C 80 KVS C 120 KVS x 16 x C60KVK x 20 x 12, C60JVK C36LVK C46MVK C46KVK C60KVK C46MVK C60MVK x 20 x C60JVK C80KVK C60KVK C80MVK C80JVK C240JVK C60KVK C 60 KVS x 20 x C 80 LVS C 100 JVS C 120 KVS C 60 KVS x 25 x C 80 KVS C 120 KVS x 8 x C80KVL C36LVK x 20 x C80KVK C240JVK C 60 KVS x 20 x C 80 LVS C 120 KVS Všechny kotouče s průměrem mm a otvorem 32 mm jsou dodávány s redukčními vložkami na 20 mm. Úplný přehled redukčních vložek nabízí Technická informace na konci tohoto katalogu BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ NEŽELEZNÝCH MATERIÁLŮ 293

26 294 BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ NEŽELEZNÝCH MATERIÁLŮ PŘESNÉ BROUŠENÍ NEŽELEZNÝCH MATERIÁLŮ ROZMĚRY- DxTxB (mm) 200 x 6 x C 120 KVS x 8 x X 10 X x 20 x x 20 x x 25 x C80KVK C C60KVK C C60KVK C 120 KVS C46KVK C46EVP C46MVK C46KVK C60JVK C46MVK C60KVK C60JVK C60MVK C60KVK C80KVK C60MVK C80KVK C80MVK C120KVK C 100 JVS C 120 KVS C60KVK C240JVK C60JVK C46KVK C60KVK C46MVK C60MVK C60JVK C80KVK C60KVK C60MVK C80KVK C80MVK C 100 JVS C 120 KVS x 32 x C60JVK C60KVK x 8 x 32 01C C60KVK x 10 x 32 01C C60KVK x 20 x C60KVK x 25 x x 25 x 76,2 TVAR M/S LEPŠÍ C46MVK C46KVK C60JVK C46MVK C60KVK C60JVK C60MVK C60KVK C60MVK C80KVK C80MVK C80KVK C 100 KVS x 32 x C60KVK x 32 x C80JVK DOBRÝ Všechny kotouče s průměrem mm a otvorem 32 mm jsou dodávány s redukčními vložkami na 20 mm. Úplný přehled redukčních vložek nabízí Technická informace na konci tohoto katalogu Vysvětlivky rozměrů: DIM=rozměry,DIA=průměr, T=tloušťka, B= otvor,

27 PŘESNÉ BROUŠENÍ NEŽELEZNÝCH MATERIÁLŮ ROZMĚRY- DxTxB (mm) 250 x 40 x C60KVK x 32 x C46MVK C46KVK C60KVK C46MVK C60MVK C60JVK C80MVK C60KVK C60MVK C80KVK C80MVK x 32 x C60KVK x 32 x 76, C80KVK x 40 x C60KVK C46KVK C60KVK x 40 x C60KVK x 32 x C80IVK x 40 x X 40 X x 50 x x 32 x x 40 x x 50 x 127 TVAR M/S LEPŠÍ C46KVK C60JVK C60KVK C60KVK C46KVK C60KVK C46KVK C60KVK C 60 KVS C 80 KVS C60KVK C80KVK C60JVK C60KVK x 150 x C60MV x 250 x C60MV DOBRÝ 600 x 90 x C70JVK Vysvětlivky rozměrů:dim=rozměry, DIA=průměr, T=tloušťka, B= otvor, W=tloušťka stěny, E=tloušťka dna, J=vnější průměr příruby, K= vnitřní průměr příruby, U=hloubka stěny BROUSICÍ KOTOUČE PRO PŘESNÉ BROUŠENÍ NEŽELEZNÝCH MATERIÁLŮ 295

28 296 BROUSICÍ KOTOUČE DO STOLNÍCH BRUSEK Keramické kotouče do stolních brusek jsou používány pro ruční broušení a ostření APLIKACE A SEGMENT TRHU Ostření Nástrojárny A Tvar 01 Tvar 01C Normální hnědý korund Velmi houževnatý, vhodný pro většinu typů ocelí a měkkého železa Obsahuje 3% oxidu titaničitého Dobrý kompromis mezi náklady a výkonem Velmi tvrdé zrno Kotouče s velkou trvanlivostí pro všeobecné použití při broušení na kulato ve stolních nebo stojanových bruskách VYSVĚTLENÍ TVARU Tvar 01 Tvar 01C OROVNÁVÁNÍ DIAMANTY NORTON nabízí velmi rozsáhlou škálu šetrného řešení orovnávání Pro více informací - viz strana 354

29 BENCH BROUSICÍ WHEELS KOTOUČE DO STOLNÍCH BRUSEK ROZMĚRY- DxTxB (mm) TVAR M/S DOBRÝ ROZMĚRY- DxTxB(mm) TVAR M/S DOBRÝ Tvar 01 Tvar 01C Tvar 01 Tvar 01C 100 X 20 X A24PVBE A60KVBE x 16 x 12, A36PVBE A60MVBE X 16 X A60KVBE x 20 x A60KVBE A60MVBE x 8 x 20 01C 35 5 A60NVBE x 10 x 20 01C 35 5 A60NVBE x 16 x A60KVBE x 20 x 12, A60MVBE A24PVBE A24QVBE x 20 x A36OVBE A36PVBE A60MVBE X 20 X A60KVBE x 20 x A60NVBE x 20 x A36PVBE A60MVBE x 8 x 32 01C 35 5 A60NVBE x 10 x 32 01C 35 5 A60NVBE A36PVBE A46KVBE x 20 x A46MVBE A60KVBE A60MVBE A80KVBE A36PVBE A46KVBE x 25 x A60KVBE A60MVBE A80KVBE A36PVBE X 32 X A60KVBE A60MVBE x 8 x A60NVBE x 10 x 32 01C 35 5 A60NVBE x 20 x A60KVBE A36PVBE A46KVBE X 25 X A60KVBE A60MVBE A80KVBE x 32 x A46OVBE A60KVBE x 32 x A24QVBE x 40 x A60KVBE A36PVBE A46KVBE A46MVBE x 32 x A54LVBE A60KVBE A60MVBE A80KVBE A36PVBE X 40 X A46KVBE A60KVBE x 40 x A20PVBE x 40 x A60KVBE A36PVBE A46LVBE x 40 x A46MVBE A60KVBE A60MVBE A36PVBE A46KVBE x 40 x A46LVBE A60KVBE A60MVBE X 50 X A60KVBE A60MVBE A36PVBE X 50 X A60KVBE A240VBE Všechny kotouče s průměrem mm a otvorem 32 mm jsou dodávány s redukčními vložkami na 20 mm. Úplný přehled redukčních vložek nabízí Technická informace na konci tohoto katalogu Vysvětlivky rozměrů: DIM=rozměry,DIA=průměr, T=tloušťka, B= otvor, BROUSICÍ KOTOUČE DO STOLNÍCH BRUSEK 297

30 298 BROUSICÍ KOTOUČE TALÍŘOVITÉ Brousicí kotouče talířovité NORTON, vyráběné podle přední technologie, jsou navrhovány s cílem dosažení maximálního výkonu a produktivity pro ostřící aplikace APLIKACE A SEGMENT TRHU Ostření 3SG Vysoká koncentrace SG mikrokrystalického korundu Jedinečný samoostřící efekt, mikrokrystalická struktura Tvar 12 Velmi vysoká řezná kapacita Vysoký úběr materiálu, zvýšená životnost kotouče Vhodný pro velmi tvrdé oceli SGB Střední koncentrace SG mikrokrystalického korundu Tvrdčí a ostřejší než konvenční brusivo Tvar 12 Dobrá řezná kapacita Vhodný pro nízké a střední výkony brusek Velmi pružný pro širokou škálu ocelí 39C Vysoká čistota silikon-karbidového brusného zrna Tvrdší a tříštivější než korundové brusné zrno Tvar 12 Ideální pro přesné broušení a ostření karbidu kovů a neželezných kovů

31 38A Vysoká čistota bílého korundu Tvar 12 Řeznost chladivá a bez popalů Křehké brusivo Ideální pro tepelně náročné operace s lehce měnícími se přítlaky VYSVĚTLENÍ TVARU Tvar 12 OROVNÁVÁNÍ DIAMANTY NORTON nabízí velmi rozsáhlou škálu šetrného řešení orovnávání Pro více informací - viz strana 354 BROUSICÍ KOTOUČE TALÍŘOVITÉ 299
