Univerzální systém pro m ení imisí nezávislý na volb m ící techniky pro kontinuální m ení pracující pod opera ním systémem Windows.

Transkript

1 Strana 1 z 6 23/01/2006 verze 2007 Univerzální m ící a vyhodnocovací systém pro m ení imisí Univerzální systém pro m ení imisí nezávislý na volb m ící techniky pro kontinuální m ení pracující pod opera ním systémem Windows. v kontrola IMISNÍH LIMIT v ATRIBUT platnosti hodnot v TISK výstup v ZÁLOHOVÁNÍ dat na nezávislém pevném disku a databázi v Mo nost DÁLKOVÉHO P ENOSU dat na centrální systémy Základní charakteristika systému: Základ systému WINIMAG tvo í ídící po íta t ídy IBM PC v provedení, podle prost edí umíst ní (kancelá ské, nebo pr myslové 19" umíst ní v m ícím stojanu). Pro r zné prost edí nabízíme sortiment provedení PC od firmy ADVANTECH. v Pro vstup m ených hodnot/ výstupy m ících p ístroj a analyzátor / je mo né realizovat analogové nebo digitální rozhraní. v Spolupráce s jinými ídícími systémy pou ívané pro ízení výrobní í technologie p i vým dat v Vstup stavových signál z m ících p ístroj nebo datových modul. v Dálkové ízení proces m ení. v Umíst ní ídícího po íta e je volitelné podle prost edí a provedení, preferujeme umíst ní do 19"stojanu.V p ípad umíst ní ídícího systému spole s kombinovaným m ícím p ístrojem do 19" stojanu, tvo í systém WinImag kompaktní celek. v ídící systém se umís uje bu p ímo do technologie/ provoz / nebo mimo n j do limatizovaného kontejneru jako kompaktní systém, v etn p enosu dat na centrální po íta.

2 Strana 2 z 6 Úpravy a dopl ování softwaru v Flexibilita vzhledem k po adavk m zákazníka v Otev enost softwaru vzhledem k zm nám legislativy v Automatický upgrade p i zm legislativy M ící a vyhodnocovací systém WINIMAG je navr en tak, aby splnil po adavky u ivatel na m ení imisí pro r zné charakteristické místa m ení.ú elem m ení imisí je zjistit dodr ení imisních limit a zjistit zne ní ovzdu í v m ené lokalit. Systém WINIMAG je mo né dodávat podle po adavk ivatele na jednoduché, nebo slo ité aplikace. Systém WINIMAG na nejni í úrovni snímá údaje(analogové hodnoty a digitální vstupy) z r zných evodník, nebo dataloger. Jako p evodníky jsou nej ast í pro svojí spolehlivost vyu ívané modely ady ADAM (4017, 4052, 4060 a pod.), které je mo né p izp sobit na snímání v ech druh signál, p ípadn ovládání výstupních signál. Mimo to spole nost ENVItech nabízí technické za ízení pro snímání analogových hodnot a digitálních signál - produkty vlastního vývoje 12 a 16 bitové p evodníky ady ADEV, nebo univerzální m ící úst ednu PLUTO D. Systém WinImag se vyzna uje modularitou a vysokou flexibilitou, jeho univerzálnost, otev enost umo uje p ipojit na m ící a vyhodnocovacímu systému r zné typy analyzátor a sníma.sníma e mohou být p ipojené. jako nap ové vstupy (0..10V, -5V..+5V, 0..1V apod.) jako proudové vstupy (napr mA) ímo na komunika ní port RS232/485 ící a vyhodnocovací systém nepot ebuje ádné mezistupn pr myslové datalogery, proto e je schopný v reálném ase snímat v echny pot ebné hodnoty p ímo z analyzátor a digitálních vstup jen prost ednictvím p evodníkových a jiných modul integrovaných do m ícího po íta e, a zárove vykonávat vyhodnocovací a zpracovatelské innosti. Celý systém m e být ipojený s centrálním systémem vyhodnocování a zpracování dat prost ednictvím po íta ové sít, pevných, nebo komutovaných telefonních linek, nebo prost ednictvím GSM modem. Takové ení je vhodné pro u ivatele s v ím po tem m ících míst a se zpracováním dat na jednom, nebo n kolik centrech.systémy rady WINIMAG umo ují okam ité p ipojení oprávn ných u ivatel (nap. Odbory O P státní správy, p ípadn podnikové dispe inky) za ú elem okam itého zji ní imisní situace v okolí m ícího místa, nebo informaci o dodr ování imisních limit.

3 Strana 3 z 6 Celý systém je mo né rozd lit na m ící a zpracovatelskou a vyhodnocovací ást. Ú elem m ící ásti systému je snímání dat v nastaveném sníma i intervalu, jejich vyhodnocení na základ r zných kritérií (stavových vstup analyzátoru), výpo et 1 minutových a 30 minutových pr a jejich bezpe né ulo ení do databáze. Ukládání do databáze je mo né init se zálohováním- bu na druhém pevném disku ídícího po íta e, nebo prost ednictvím p enosových systém na centrálním serveru. Zpracovatelská ást m e být integrovaná spolu s m ící ástí v jednom po íta i, ale m e být jako samostatná aplikace nainstalovaná na centrálním systému, nebo na systému, který je k m ícímu systému p ipojený jiným zp sobem. Data je mo né exportovat i na informa ní média p ipojená p ímo k m ící stanici ( nap. na sv telné informa ní panely). P íklad takového velkoplo ného panelu je na následujícím obrázku. Architektura systému Základem je osv ená architektura m ících a vyhodnocovacích systém ENVItech, které dokázali p esv it zákazníky svojí vysokou spolehlivostí p i nasazení i v nejnáro ích aplikací, ji v m ení emisí, imisí, nebo kvality vody. Jádro m ícího systému je tvo ené Run-time systémem, který zabezpe uje paralelní sou innost n kolika proces - m ení, archivace, zpracování, export údaj a r zných výstup na displej a tiskáren a to v e v reálném ase bez zbyte ných ztrát dat. Programy imisního systému jsou koncipované jako OLE Automatin aplikace. Hlavní ást poskytuje objekty pro p ipojení driver pro m ení a p edávání dat-i/o operace. Krom toho poskytuje objekty pro distribuci v ech archivovaných dat.

4 Strana 4 z 6 Parametry systému WINIMAG : mo nost nezávislého p ipojení sníma a analyzátor podle po adavk volitelná konfigurace pro jednotlivé vstupní kanály ochrana dat p ístupovými hesly export dat na nad azené systémy (modem, PC sí, pevné linky, GSM p enos...) export dat do tabulkových procesor (Excel, QPW), nebo DBF formátu zobrazení okam itých nam ených dat a stavu systému snímání a vyhodnocování 1 min. pr, 30 min. (volitelné roz ení i pro jiné typy pr ) vyhodnocení dodr ení imisních limit mo nost p ipojení jiných ídících systém pro ízní technologických proces mo nost ovládání automatické, nebo manuální kalibrace analyzátor práce v reálném ase- m ení, zpracování a vyhodnocení dat Typy zobrazovaných dat: - okam ité hodnoty - 1 minutové pr ry - 30 min. pr ry (SPH) - koncentra ní r ice - chybové hlá ení

5 Strana 5 z 6 - havarijní stavy systému (otev ené dve e na m ícím kontejneru, p ekro ení povolené teploty, výpadek napájení apod.) - tabulky protokoly (kalibra ní, servisní apod.) - p ehledové grafy -zobrazení dat na pozadí technologie - datové propojení na jiných OLE klientech a jiné vizualiza ní aplikace - konfigurace m ícího místa a m ených a po ítaných vstup - ochrana zobrazení a konfigurace systémem p ístupových hesel - automatický p evod do formát zpracovávaných nad azenými systémy (ISO7168, Excel, DBF...)

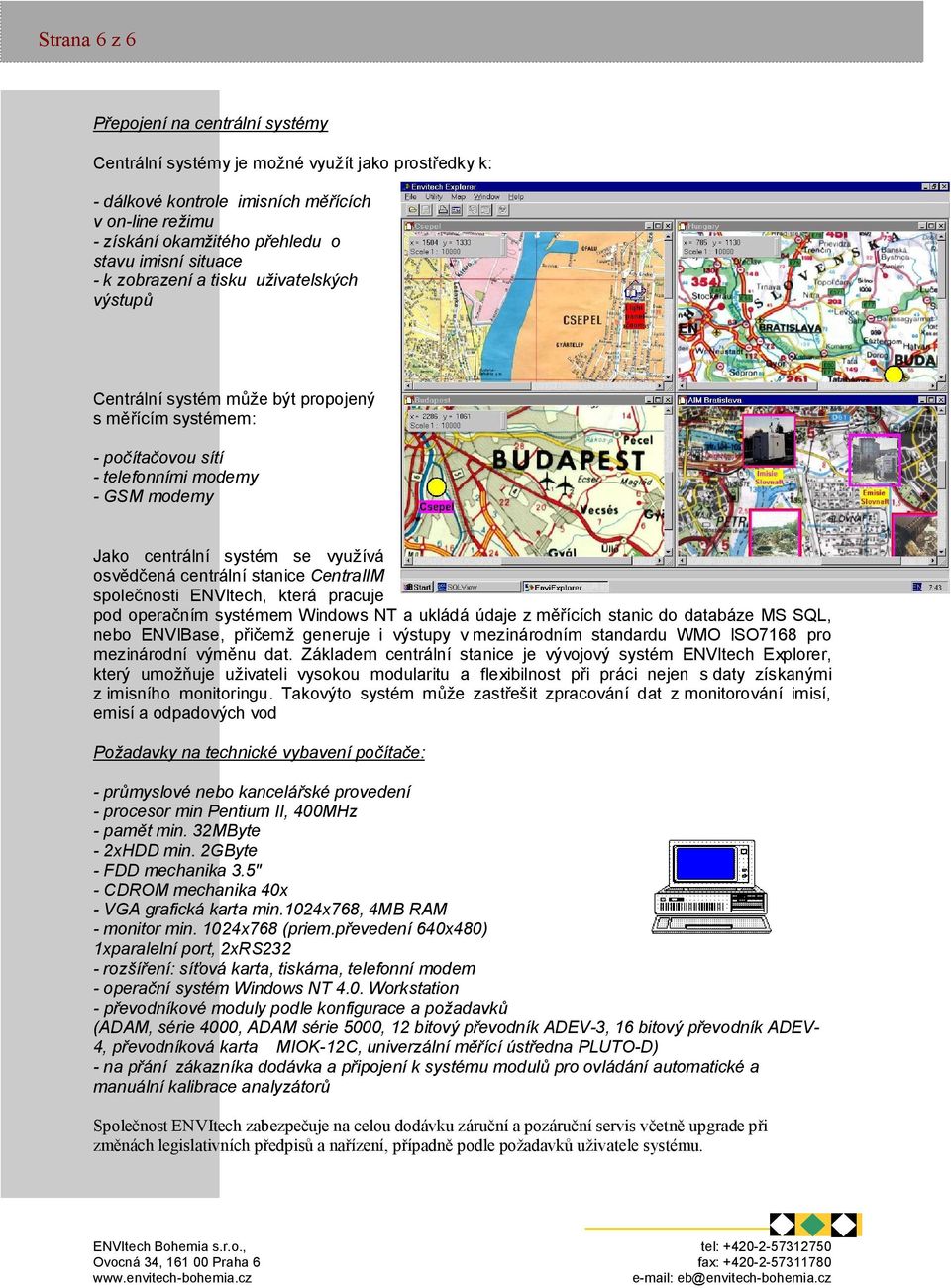

6 Strana 6 z 6 epojení na centrální systémy Centrální systémy je mo né vyu ít jako prost edky k: - dálkové kontrole imisních m ících v on-line re imu - získání okam itého p ehledu o stavu imisní situace - k zobrazení a tisku u ivatelských výstup Centrální systém m e být propojený s m ícím systémem: - po íta ovou sítí - telefonními modemy - GSM modemy Jako centrální systém se vyu ívá osv ená centrální stanice CentralIM spole nosti ENVItech, která pracuje pod opera ním systémem Windows NT a ukládá údaje z m ících stanic do databáze MS SQL, nebo ENVIBase, p em generuje i výstupy v mezinárodním standardu WMO ISO7168 pro mezinárodní vým nu dat. Základem centrální stanice je vývojový systém ENVItech Explorer, který umo uje u ivateli vysokou modularitu a flexibilnost p i práci nejen s daty získanými z imisního monitoringu. Takovýto systém m e zast it zpracování dat z monitorování imisí, emisí a odpadových vod Po adavky na technické vybavení po íta e: - pr myslové nebo kancelá ské provedení - procesor min Pentium II, 400MHz - pam t min. 32MByte - 2xHDD min. 2GByte - FDD mechanika 3.5" - CDROM mechanika 40x - VGA grafická karta min.1024x768, 4MB RAM - monitor min. 1024x768 (priem.p evedení 640x480) 1xparalelní port, 2xRS232 - roz ení: sí ová karta, tiskárna, telefonní modem - opera ní systém Windows NT 4.0. Workstation - p evodníkové moduly podle konfigurace a po adavk (ADAM, série 4000, ADAM série 5000, 12 bitový p evodník ADEV-3, 16 bitový p evodník ADEV- 4, p evodníková karta MIOK-12C, univerzální m ící úst edna PLUTO-D) - na p ání zákazníka dodávka a p ipojení k systému modul pro ovládání automatické a manuální kalibrace analyzátor Spole nost ENVItech zabezpe uje na celou dodávku záru ní a pozáru ní servis v etn upgrade p i zm nách legislativních p edpis a na ízení, p ípadn podle po adavk u ivatele systému.
