1 POROTHERM DŮM...hotová věc Postavíme vám dům DŮM ROKU 2012 Vítězné realizace a studie soutěže POROTHERM DŮM BRICK AWARD

2 Nejlepší dům je ten, který splňuje vaše sny Tak jako cihlový dům POROTHERM Dům, o kterém jste vždy snili Cihlovy dům POROTHERM respektuje individualitu osobnosti každého člověka. Neexistuje jedno optimální řešení pro všechny. Můžete mít dům, který nepotřebuje žádné vytápění. Anebo se těšíte, že zimní večery budete trávit u praskajícího krbu. Proto je šíře našeho sortimentu tak velká. Možná stavíte dům pro své děti zaručujeme Vám, že ať si vyberete kterýkoli, bude Vaše bydlení zdravé a příjemné. Vybrat ten správný dům je zásadní rozhodnutí na celý život. Nespěchejte. Pozorně se dívejte přehlídka začíná... Inspirujte se... Nechte se inspirovat nejzdařilejšími studiemi cihlových domů, nebo přijměte naše pozvání a nahlédněte do realizovaných domů, oceněných v soutěži POROTHERM DŮM BRICK AWARD Cihla v 21. století. 2

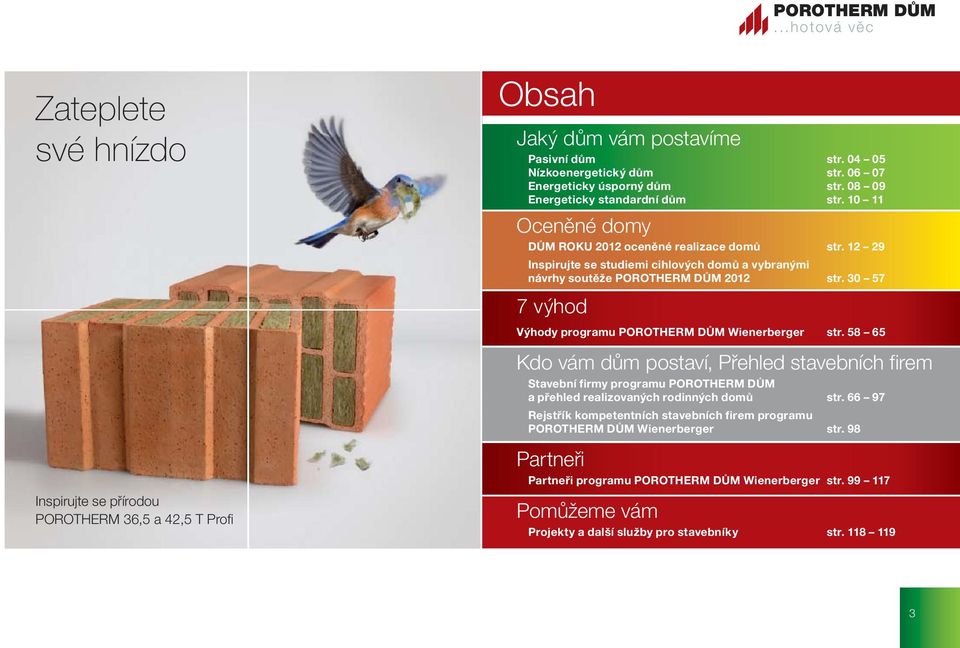

3 POROTHERM DŮM...hotová věc Zateplete své hnízdo Inspirujte se přírodou POROTHERM 36,5 a 42,5 T Profi Obsah Jaký dům vám postavíme Pasivní dům str Nízkoenergetický dům str Energeticky úsporný dům str Energeticky standardní dům str Oceněné domy DŮM ROKU 2012 oceněné realizace domů str Inspirujte se studiemi cihlových domů a vybranými návrhy soutěže POROTHERM DŮM 2012 str výhod Výhody programu POROTHERM DŮM Wienerberger str Kdo vám dům postaví, Přehled stavebních firem Stavební firmy programu POROTHERM DŮM a přehled realizovaných rodinných domů str Rejstřík kompetentních stavebních firem programu POROTHERM DŮM Wienerberger str. 98 Partneři Partneři programu POROTHERM DŮM Wienerberger str Pomůžeme vám Projekty a další služby pro stavebníky str

4 Pasivní dům Dům bez potřeby obvyklé otopné soustavy s používáním strojního větrání Pasivní domy jsou budovy s roční plošnou měrnou potřebou tepla na vytápění E A nepřesahující 20 kwh/(m 2.rok). Současně nemá u těchto budov celkové množství primární energie spojené s provozem budovy (vytápění, ohřev TUV vody a el. energie pro spotřebiče) překračovat hodnotu 120 kwh/(m 2.rok). Pro jednovrstvé obvodové stěny doporučujeme použít cihly POROTHERM T Profi a pro vrstvené stěny doporučujeme broušené cihly POROTHERM Profi s milimetrovou maltovou spárou nebo s pěnou DRYFIX. Pasivní dům je pro náročné a výjimečné klienty, pro které je zásadní prioritou maximální úspora provozních nákladů. Chceme výjimečný dům. Naší prioritou je maximální úspora provozních nákladů. E A měrná potřeba tepla na vytápění nízké provozní náklady (náklady na vytápění) dům lze postavit z jednovrstvých stěn bez potřeby zateplení vysoké pořizovací náklady (cca o 1/3 vyšší) komplikovaná realizace krbu nebo krbových kamen nižší životnost sendvičových stěn (obvodové stěny s dodatečným zateplením) nutnost nuceného a kontinuálního větrání (vzduchotechnická jednotka s rekuperací) vysoké náklady na údržbu domu a servis technologického vybavení 4

5 POROTHERM DŮM...hotová věc Jaké cihly jsou nejvhodnější? POROTHERM T Profi Nové, revoluční cihelné zdivo z POROTHERM T Profi přináší spojení přírodních materiálů pálené hlíny s minerální vatou. Díky velmi nízké tepelné vodivosti 0,08 W/(m K) není nutné jej dodatečně zateplovat, neboť vyhovuje nárokům na výstavbu pasivních domů již při tloušťkách zdiva 36,5 cm! Jednopodlažní dům 1) Dvoupodlažní dům 1) K L A S I F Í T Ř I K A Č N Í D AA POROTHERM Profi, POROTHERM Profi DRYFIX Snadno, rychle, přesně na maltu nebo pěnu DRYFIX. Nízká pracnost a minimální nároky na zařízení stavby (možnost zdění i bez vody a v mrazu), to jsou další výhody zdění z broušených cihel. Stěny z broušených cihel tvoří ideální podklad pro dodatečné vnější zateplení pasivních domů. Další vhodné cihly POROTHERM EKO+ Profi DRYFIX POROTHERM EKO+ Profi POROTHERM EKO+ POROTHERM Hi POROTHERM Profi DRYFIX POROTHERM Profi POROTHERM P+D Z čeho se skládá pasivní dům? STĚNY JEDNOPODLAŽNÍ DŮM 107 m 2 ** POROTHERM 40 Profi + 28 cm tepelné izolace POROTHERM 24 Profi + 40 cm tepelné izolace U = 0,09 U = 0,09 PODLAHY Skladba podlahy s tepelnou izolací 30 cm U = 0,13 STŘECHA Skladba střechy s tepelnou izolací 46 cm U = 0,08 OKNA Izolační trojsklo Lepený rám dodatečně izolovaný PUR pěnou U = 0,50 U = 0,86 DVOUPODLAŽNÍ DŮM 176 m 2 ** POROTHERM 42,5 T Profi POROTHERM 40 Profi DRYFIX + 10 cm tepelné izolace U = 0,16 U = 0,16 Skladba podlahy s tepelnou izolací 30 cm U = 0,13 Skladba střechy s tepelnou izolací 46 cm U = 0,08 Izolační trojsklo Lepený rám dodatečně izolovaný PUR pěnou U = 0,50 U = 0,86 VĚTRÁNÍ Mechanické větrání se zpětným získáváním tepla z odpadního vzduchu (rekuperací) Mechanické větrání se zpětným získáváním tepla z odpadního vzduchu (rekuperací) Cena Kč* roční náklady na vytápění Cena Kč* roční náklady na vytápění * ceny plynu (vč. DPH) k dubnu 2012, při vytápění kondenzačním kotlem, včetně stálých plateb ** plocha fasády domu v m 2 (po odečtení otvorů oken a dveří) U součinitel prostupu tepla [W/(m 2 K)] (parametr charakterizující tepelné vlastnosti konstrukcí) 1) více informací o typových domech NEPTUN a TITAN a programu POROTHERM DŮM Wienerberger získáte na: 5

6 Nízkoenergetický dům Dům s minimalizací energetických ztrát s používáním strojního větrání Nízkoenergetické domy jsou budovy s roční plošnou měrnou potřebou tepla na vytápění E A nepřesahující 50 kwh/(m 2.rok), které využívají velmi účinnou otopnou soustavu. Pro jednovrstvé obvodové stěny doporučujeme výrobky s nadstandardními tepelněizolačními vlastnostmi bloky EKO+, EKO+ Profi, EKO+ Profi DRYFIX a T Profi. Nízkoenergetický dům je optimální řešení pro dosažení minimálních nákladů na topení za přijatelnou cenu danou limitovaným architektonickým řešením domu a požadavky na styl bydlení uživatele. Dům, o kterém jsme snili. Teď ho konečně postavíme. E A měrná potřeba tepla na vytápění nižší provozní náklady (náklady na vytápění) dům lze postavit z jednovrstvých stěn bez potřeby zateplení vyšší pořizovací náklady (cca o 1/4 vyšší) komplikovaná realizace krbu nebo krbových kamen nižší životnost sendvičových stěn (obvodové stěny s dodatečným zateplením) nutnost nuceného a kontinuálního větrání životnost technologií je výrazně nižší než životnost cihlového domu 6

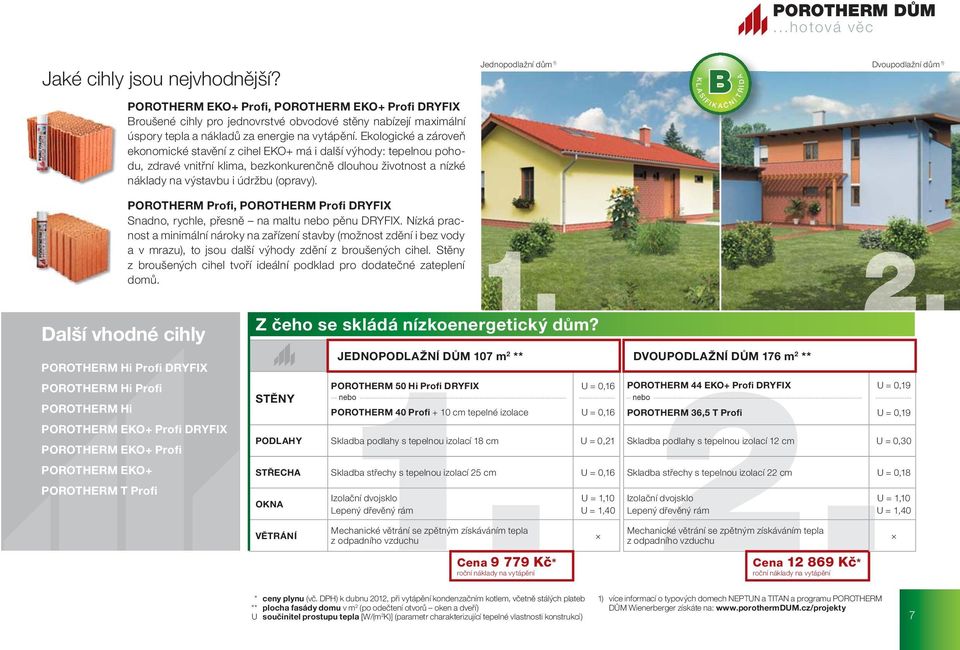

7 POROTHERM DŮM...hotová věc Jaké cihly jsou nejvhodnější? POROTHERM EKO+ Profi, POROTHERM EKO+ Profi DRYFIX Broušené cihly pro jednovrstvé obvodové stěny nabízejí maximální úspory tepla a nákladů za energie na vytápění. Ekologické a zároveň ekonomické stavění z cihel EKO+ má i další výhody: tepelnou pohodu, zdravé vnitřní klima, bezkonkurenčně dlouhou životnost a nízké náklady na výstavbu i údržbu (opravy). Jednopodlažní dům 1) Dvoupodlažní dům 1) K L A S I F Í T Ř I K A Č N Í D AB POROTHERM Profi, POROTHERM Profi DRYFIX Snadno, rychle, přesně na maltu nebo pěnu DRYFIX. Nízká pracnost a minimální nároky na zařízení stavby (možnost zdění i bez vody a v mrazu), to jsou další výhody zdění z broušených cihel. Stěny z broušených cihel tvoří ideální podklad pro dodatečné zateplení domů. Další vhodné cihly POROTHERM Hi Profi DRYFIX POROTHERM Hi Profi POROTHERM Hi POROTHERM EKO+ Profi DRYFIX POROTHERM EKO+ Profi POROTHERM EKO+ POROTHERM T Profi Z čeho se skládá nízkoenergetický dům? STĚNY JEDNOPODLAŽNÍ DŮM 107 m 2 ** POROTHERM 50 Hi Profi DRYFIX POROTHERM 40 Profi + 10 cm tepelné izolace U = 0,16 U = 0,16 PODLAHY Skladba podlahy s tepelnou izolací 18 cm U = 0,21 STŘECHA Skladba střechy s tepelnou izolací 25 cm U = 0,16 OKNA Izolační dvojsklo Lepený dřevěný rám U = 1,10 U = 1,40 DVOUPODLAŽNÍ DŮM 176 m 2 ** POROTHERM 44 EKO+ Profi DRYFIX POROTHERM 36,5 T Profi U = 0,19 U = 0,19 Skladba podlahy s tepelnou izolací 12 cm U = 0,30 Skladba střechy s tepelnou izolací 22 cm U = 0,18 Izolační dvojsklo Lepený dřevěný rám U = 1,10 U = 1,40 VĚTRÁNÍ Mechanické větrání se zpětným získáváním tepla z odpadního vzduchu Mechanické větrání se zpětným získáváním tepla z odpadního vzduchu Cena Kč* roční náklady na vytápění Cena Kč* roční náklady na vytápění * ceny plynu (vč. DPH) k dubnu 2012, při vytápění kondenzačním kotlem, včetně stálých plateb ** plocha fasády domu v m 2 (po odečtení otvorů oken a dveří) U součinitel prostupu tepla [W/(m 2 K)] (parametr charakterizující tepelné vlastnosti konstrukcí) 1) více informací o typových domech NEPTUN a TITAN a programu POROTHERM DŮM Wienerberger získáte na: 7

8 Energeticky efektivní dům Dům optimalizovaných vlastností s ohledem na vyváženost pořizovacích a provozních nákladů Náš první společný dům! Rozhodně bude ekologický. Pro obvodové stěny doporučujeme broušené cihly Profi a Profi DRYFIX, které zabezpečí mikroklima zdravého bydlení společně s nízkými náklady na výstavbu i provoz domu. Můžete rovněž zvolit výrobky s nadstandardními tepelněizolačními vlastnostmi bloky EKO+, EKO+ Profi, EKO+ Profi DRYFIX a T Profi. Bydlení v energeticky úsporném domě je ekonomické a ekologické. Ušetříte za náklady na vytápění a získáte jistotu trvalé hodnoty své investice dům z přírodních materiálů. optimální pořizovací náklady snadná instalace krbu či krbových kamen vysoká životnost jednovrstvých stěn nízké náklady na údržbu domu přirozené větrání je snadné a neomezuje život v domě snadná údržba a bezporuchovost výborná akumulace zdiva (jednovrstvé zdivo přináší zisky energie i ve slunných zimních dnech) standardní provozní náklady (náklady na vytápění) 8

9 POROTHERM DŮM...hotová věc Jaké cihly jsou nejvhodnější? POROTHERM Profi, POROTHERM Profi DRYFIX Broušené cihly pro ekonomické a zároveň ekologické stavění. Optimální poměr pořizovacích a provozních nákladů (náklady na vytápění). Nízká pracnost a minimální nároky na zařízení stavby (možnost zdění i bez vody a v mrazu zdění na pěnu DRYFIX), to jsou další výhody zdění z broušených cihel. Nová receptura a nové děrování cihel snižují zatížení životního prostředí při výrobě i během užívání stavby. Jednopodlažní dům 1) Dvoupodlažní dům 1) K L A S I F Í T Ř I K A Č N Í D AB POROTHERM EKO+, POROTHERM T Profi Cihly pro jednovrstvé obvodové stěny nabízejí maximální úspory tepla a nákladů za energie na vytápění. Cihly s maximálním důrazem na ekologii a cihly plněné již ve výrobě přírodním izolantem kamennou vatou nabízejí i další výhody jednovrstvých stěn: tepelnou pohodu, zdravé vnitřní prostředí, bezkonkurenčně dlouhou životnost a nízké náklady na údržbu (opravy). Další vhodné cihly POROTHERM Hi Profi DRYFIX POROTHERM Hi Profi POROTHERM Hi POROTHERM T Profi POROTHERM EKO+ Profi DRYFIX POROTHERM EKO+ Profi POROTHERM P+D Z čeho se skládá energeticky efektivní dům? STĚNY JEDNOPODLAŽNÍ DŮM 107 m 2 ** POROTHERM 44 Profi POROTHERM 44 P+D U = 0,25 U = 0,28 PODLAHY Skladba podlahy s tepelnou izolací 10 cm U = 0,35 STŘECHA Skladba střechy s tepelnou izolací 20 cm U = 0,20 OKNA Izolační dvojsklo Lepený dřevěný rám U = 1,10 U = 1,40 DVOUPODLAŽNÍ DŮM 176 m 2 ** POROTHERM 40 EKO+ Profi DRYFIX POROTHERM 36,5 Profi DRYFIX + 8 cm tepelné izolace U = 0,21 U = 0,21 Skladba podlahy s tepelnou izolací 12 cm U = 0,30 Skladba střechy s tepelnou izolací 22 cm U = 0,18 Izolační dvojsklo Lepený dřevěný rám U = 1,10 U = 1,40 VĚTRÁNÍ Přirozené větrání okny (topení lze snadno doplnit krbem, kamny, aj.) Přirozené větrání okny (topení lze snadno doplnit krbem, kamny, aj.) Cena Kč* roční náklady na vytápění Cena Kč* roční náklady na vytápění * ceny plynu (vč. DPH) k dubnu 2012, při vytápění kondenzačním kotlem, včetně stálých plateb ** plocha fasády domu v m 2 (po odečtení otvorů oken a dveří) U součinitel prostupu tepla [W/(m 2 K)] (parametr charakterizující tepelné vlastnosti konstrukcí) 1) více informací o typových domech NEPTUN a TITAN a programu POROTHERM DŮM Wienerberger získáte na: 9

10 Energeticky standardní dům Dům optimalizovaný na nízké pořizovací náklady a splňující požadavky norem a vyhlášek Máme moderní a příjemné bydlení bez zbytečných nákladů. Díky broušeným cihlám Profi a zdění s milimetrovou maltovou spárou nebo s pěnou DRYFIX zamezíte tepelným mostům a stavba bude stále suchá. Jednoduchou stavbou ušetříte za realizaci a zajistíte si zdravé a příjemné bydlení v cihlovém domě, který zároveň splňuje veškeré požadavky norem a vyhlášek. nízké pořizovací náklady snadná instalace krbu či krbových kamen nízké náklady na údržbu domu přirozené větrání je snadné a neomezuje život v domě snadná údržba a bezporuchovost vysoká životnost jednovrstvých stěn výborná akumulace zdiva (jednovrstvé zdivo přináší zisky energie i ve slunných zimních dnech) vyšší provozní náklady (náklady na vytápění) 10

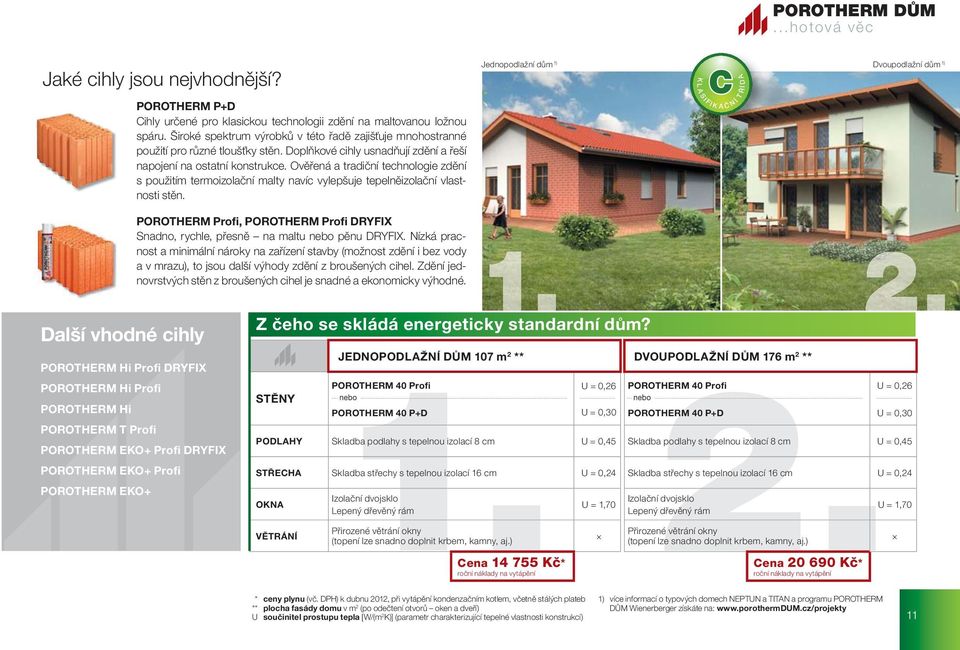

11 POROTHERM DŮM...hotová věc Jaké cihly jsou nejvhodnější? POROTHERM P+D Cihly určené pro klasickou technologii zdění na maltovanou ložnou spáru. Široké spektrum výrobků v této řadě zajišťuje mnohostranné použití pro různé tloušťky stěn. Doplňkové cihly usnadňují zdění a řeší napojení na ostatní konstrukce. Ověřená a tradiční technologie zdění s použitím termoizolační malty navíc vylepšuje tepelněizolační vlastnosti stěn. Jednopodlažní dům 1) Dvoupodlažní dům 1) K L A S I F Í T Ř I K A Č N Í D AC POROTHERM Profi, POROTHERM Profi DRYFIX Snadno, rychle, přesně na maltu nebo pěnu DRYFIX. Nízká pracnost a minimální nároky na zařízení stavby (možnost zdění i bez vody a v mrazu), to jsou další výhody zdění z broušených cihel. Zdění jednovrstvých stěn z broušených cihel je snadné a ekonomicky výhodné. Další vhodné cihly POROTHERM Hi Profi DRYFIX POROTHERM Hi Profi POROTHERM Hi POROTHERM T Profi POROTHERM EKO+ Profi DRYFIX POROTHERM EKO+ Profi POROTHERM EKO+ Z čeho se skládá energeticky standardní dům? STĚNY JEDNOPODLAŽNÍ DŮM 107 m 2 ** POROTHERM 40 Profi POROTHERM 40 P+D U = 0,26 U = 0,30 PODLAHY Skladba podlahy s tepelnou izolací 8 cm U = 0,45 STŘECHA Skladba střechy s tepelnou izolací 16 cm U = 0,24 OKNA Izolační dvojsklo Lepený dřevěný rám U = 1,70 DVOUPODLAŽNÍ DŮM 176 m 2 ** POROTHERM 40 Profi POROTHERM 40 P+D U = 0,26 U = 0,30 Skladba podlahy s tepelnou izolací 8 cm U = 0,45 Skladba střechy s tepelnou izolací 16 cm U = 0,24 Izolační dvojsklo Lepený dřevěný rám U = 1,70 VĚTRÁNÍ Přirozené větrání okny (topení lze snadno doplnit krbem, kamny, aj.) Přirozené větrání okny (topení lze snadno doplnit krbem, kamny, aj.) Cena Kč* roční náklady na vytápění Cena Kč* roční náklady na vytápění * ceny plynu (vč. DPH) k dubnu 2012, při vytápění kondenzačním kotlem, včetně stálých plateb ** plocha fasády domu v m 2 (po odečtení otvorů oken a dveří) U součinitel prostupu tepla [W/(m 2 K)] (parametr charakterizující tepelné vlastnosti konstrukcí) 1) více informací o typových domech NEPTUN a TITAN a programu POROTHERM DŮM Wienerberger získáte na: 11

12 Dům roku výsledky soutěže POROTHERM DŮM BRICK AWARD Přijměte pozvání na návštěvu do realizovaných rodinných domů, které získaly titul DŮM ROKU 2012 v soutěži POROTHERM DŮM BRICK AWARD. V soutěži realizovaných staveb, 7. ročníku přehlídkové soutěže POROTHERM DŮM BRICK AWARD Cihla v 21. Století porota udělila Hlavní cenu BRICK AWARD DŮM ROKU 2012 rovným dílem Rodinnému domu v Popovičkách a Usedlosti u kapličky na Písecku. Pro Vaši inspiraci Vás zveme rovněž na návštěvu do dalších realizovaných rodinných domů, které získaly titul DŮM ROKU v předchozích ročnících soutěže. oceněné domy 12

13 Hlavní cena BRICK AWARD Dům roku 2012 Zvláštní cena CSI a programu POROTHERM DŮM Wienerberger POROTHERM DŮM...hotová věc Rodinný dům v Popovičkách skvěle reprezentuje dům pro rodinné bydlení v zahradě na českém venkově. Archetypální forma, tradiční materiály, cihelná obezdívka pláště či střešní krytina z břidlice výrazně podtrhují moderní, avšak k tradici českého klasického rodinného domu výrazně inklinující výraz domu. Rodinný dům v Popovičkách, autor Ing. arch. Ján Stempel Zahrada, kterou si navíc majitelé sjednotili se sousedem, bez zbytečné bariéry plotu velkoryse podtrhuje čistotu tvaru obou domů od stejného autora. 13

14 Hlavní cena BRICK AWARD Dům roku 2012 Zvláštní cena CSI a programu POROTHERM DŮM Wienerberger Interiér rodinného domu je propojen se zahradou prostřednictvím zasunuté terasy, která stírá rozdíl mezi tím, co je venku a co je uvnitř. 14

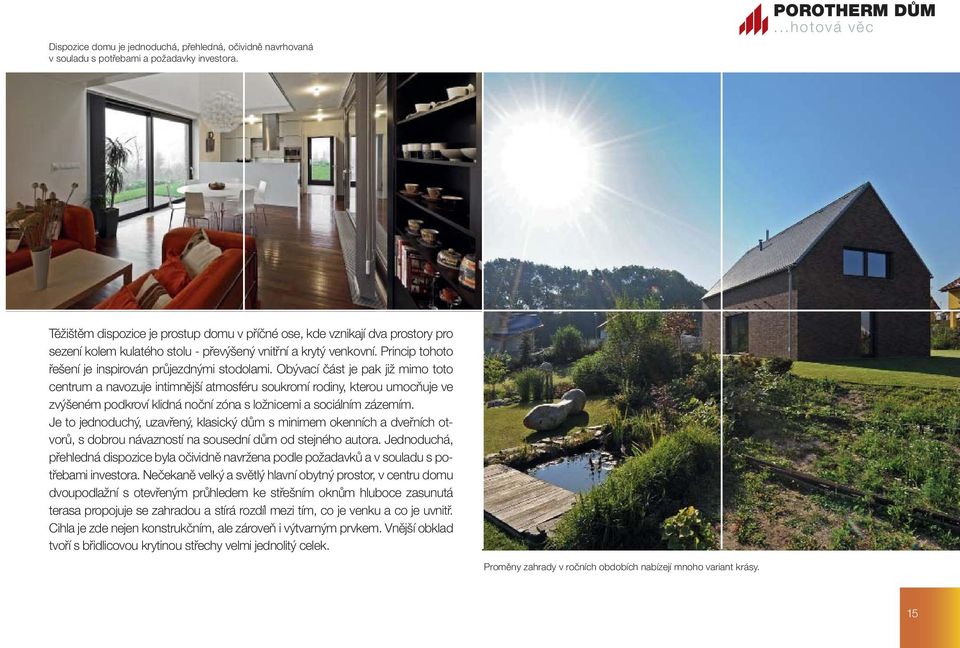

15 Dispozice domu je jednoduchá, přehledná, očividně navrhovaná v souladu s potřebami a požadavky investora. POROTHERM DŮM...hotová věc Těžištěm dispozice je prostup domu v příčné ose, kde vznikají dva prostory pro sezení kolem kulatého stolu - převýšený vnitřní a krytý venkovní. Princip tohoto řešení je inspirován průjezdnými stodolami. Obývací část je pak již mimo toto centrum a navozuje intimnější atmosféru soukromí rodiny, kterou umocňuje ve zvýšeném podkroví klidná noční zóna s ložnicemi a sociálním zázemím. Je to jednoduchý, uzavřený, klasický dům s minimem okenních a dveřních otvorů, s dobrou návazností na sousední dům od stejného autora. Jednoduchá, přehledná dispozice byla očividně navržena podle požadavků a v souladu s potřebami investora. Nečekaně velký a světlý hlavní obytný prostor, v centru domu dvoupodlažní s otevřeným průhledem ke střešním oknům hluboce zasunutá terasa propojuje se zahradou a stírá rozdíl mezi tím, co je venku a co je uvnitř. Cihla je zde nejen konstrukčním, ale zároveň i výtvarným prvkem. Vnější obklad tvoří s břidlicovou krytinou střechy velmi jednolitý celek. Proměny zahrady v ročních obdobích nabízejí mnoho variant krásy. 15

16 Hlavní cena BRICK AWARD Dům roku 2012 Zvláštní cena CSI a programu POROTHERM DŮM Wienerberger Venkovní úpravy architekt zvažoval velmi důsledně. Dům se tak neřadí mezi masu domů se zahradou, na které nezbyly peníze, ale naopak, i při skromném výrazu dává najevo kultivovanost a pohodu. Což při každodenním pohledu z oken je skvělá vizitka tvůrců domu i zahrady, která s proměnou zahrady v ročních obdobích nabízí různé varianty potěšení z krásna. Neobvyklé je i to, že zahradu si majitelé sjednotili se sousedem. Zahrada tak bez zbytečné bariéry plotu velkoryse podtrhuje čistotu tvaru obou domů od stejného autora. Dům je zděný z cihlového systému Porotherm. Obvodové stěny jsou sendvičové Porotherm 24 P+D + tepelná izolace + vzduchová mezera + lícové zdivo. Strop je ze skládaného systému Miako 19/50 PTH na keramické nosníky POT 650/902. Cihla je u tohoto jednoduchého domu se sedlovou střechou s minimem okenních a dveřních otvorů, nejen konstrukčním, ale zároveň i atraktivním výtvarným prvkem. Jednoduché a čisté tvary domu jsou patrné i v interiéru a řešení schodišťového prostoru. 16

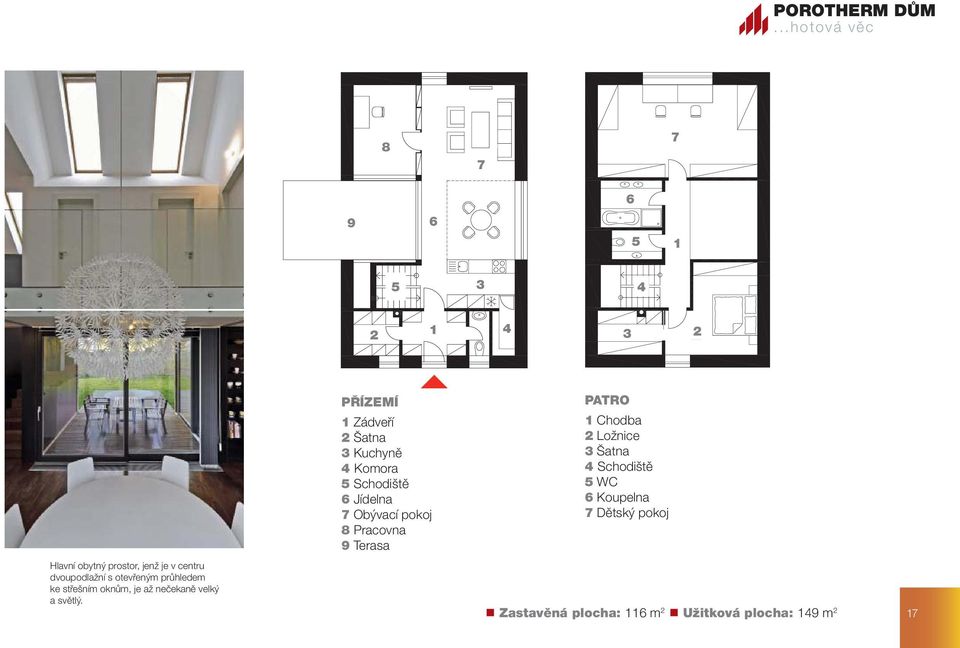

17 POROTHERM DŮM...hotová věc Hlavní obytný prostor, jenž je v centru dvoupodlažní s otevřeným průhledem ke střešním oknům, je až nečekaně velký a světlý. PŘÍZEMÍ 1 Zádveří 2 Šatna 3 Kuchyně 4 Komora 5 Schodiště 6 Jídelna 7 Obývací pokoj 8 Pracovna 9 Terasa PATRO 1 Chodba 2 Ložnice 3 Šatna 4 Schodiště 5 WC 6 Koupelna 7 Dětský pokoj Zastavěná plocha: 116 m 2 Užitková plocha: 149 m 2 17

18 Hlavní cena BRICK AWARD Dům roku 2012 Zvláštní cena Vydavatelství JAGA MEDIA Usedlost u kapličky, autor Ing. arch. Renata Rubešová Rodinný dům byl postaven na místě původních vesnických domků. Jeho vnější výraz klasickými střechami a okny citlivě reaguje na tradici místa. Je klasicky jihočeský a přitom zřetelně soudobý. 18

19 Obytná stavba v půdorysu nepravidelného T, má dispozici dělenou na technické, společenské a rodinné prostory. POROTHERM DŮM...hotová věc Rodinný dům je navržený jako přízemní stavba s obytným podkrovím se sedlovou střechou s vikýři. Směrem do uličního nároží je dům pojednán tradičně s některými moderními prvky, jako jsou například úzká svislá okna ve štítech domu bez přesahů střechy, nebo vikýře cele oplechované titanzikem. Do zahrady je tradiční tvář domu doplněná velkým nárožním proskleným oknem. Tato koncová partie domu je v interiéru navržená částečně bez stropu a otevřená do krovu stavby a doplněná skleněnou lávkou. Hlavní vstup i vjezd na pozemek rodinného domu a do garáže je z hlavní komunikace na západě. Na garáž navazuje spojovacím krčkem technická část domu, která je vnitřní chodbou spojená s hlavní vstupní halou se schodištěm do podkroví. Hlavní vstup do domu je ze zahrady z jihu do haly ve středu dispozice stavby. Odtud je přístup do bytu majitelů a do podkroví, kde je hostinská část domu s ložnicemi a obývacím pokojem. Hlavní společenský prostor, obývací pokoj a navazující jídelna s přímým východem na terasu, je umístěn do samostatného křídla, vysunutého do zahrady. Význam podtrhuje jeho otevření až do krovu s malou skleněnou galerií. 19

20 Hlavní cena BRICK AWARD Dům roku 2012 Zvláštní cena Vydavatelství JAGA MEDIA Konstrukčně je dům navržený jako tradiční zděný stěnový systém z bloků Porotherm se systémovými keramickými stropy, založený na základových pasech a desce z prostého betonu. Na nadezdívce v podkroví je navržený dřevěný krov s vikýři se střešním pláštěm z pálené krytiny. Střešní plášť je navržený bez přesahů střechy ve štítech, styk u štítů je řešený oplechováním. Okna i vchodové dveře jsou dřevěná euro. Povrchová úprava podlah je v přízemí keramickými dlažbami, v podkroví dřevěnou plovoucí podlahou. Venkovní chodníky a vjezd jsou řešené kamennou žulovou kostkou. Stavba je pojednaná v materiálové kombinaci omítky, přírodního kamenného obkladu a dřevěného obkladu. Kamenný obklad z přírodního kamene je použitý i na sloupky a podezdívku oplocení. Přírodní kamenný obklad zvýrazňuje štít samostatného křídla vysunutého do zahrady. V přízemí domu je situován byt majitelů, v podkroví jsou umístěny pokoje pro hosty. 20

21 POROTHERM DŮM...hotová věc PŘÍZEMÍ 1 Zádveří, schodiště 2 Hala 3 Obývací pokoj 4 Kuchyně 5 Terasa 6 Spíž 7 Pracovna 8 Terasa 9 Ložnice 10 Kuchyně 11 Šatna 12 Technická místnost 13 Domácí práce 14 Chodba 15 Garáž 16 WC 17 Sauna 18 Odpočinek 19 Šatna 5 PATRO Přírodní kamenný obklad citlivě reaguje na tradici místa Chodba, schodiště 2 Obývací pokoj 3 Kuchyně 4 Koupelna 5 Pokoj 6 Koupelna 7 Ložnice 8 Pokoj 9 Chodba 10 Pokoj 11 Pokoj 12 Půda Zastavěná plocha: 380 m 2 Užitková plocha: 483,50 m 2 Obestavěný prostor: m 3 21

22 Dům roku vítěz čtenářské ankety časopisu Můj dům V klidné ulici v nové zástavbě rodinných domů na okraji menšího středočeského města stojí dům, který se z okolní zástavby vymyká vyváženými proporcemi a příjemnou barevností, na níž se podílí dřevěný masiv. Severní strana domu je osazena jen minimem oken, což přispívá ke snížení tepelných ztrát. fotografi e domu: Robert Virt 22

23 Krb vyrobený na zakázku s povrchovou úpravou (cementovou stěrkou) v šedém odstínu. POROTHERM DŮM...hotová věc Energeticky efektivní zděný dům Typový rodinný dům Bonus Plus, který si z nabídky společnosti G Servis CZ vybrala mladá čtyřčlenná rodina, vychází vzhledově i proporčně z tradiční venkovské stavby. Inspirací však veškerá podobnost končí. Projekt pracuje s moderními materiály a prvky, dispoziční řešení zcela odpovídá nárokům na komfortní bydlení podle současných trendů. Manželé při výběru projektu nepreferovali žádné konstrukční řešení, prioritní pro ně byla orientace obývací části k jihu. Výstavbou pověřili, především na základě rodinných doporučení, stavební společnost Montis Plus, která patří k fi rmám proškoleným ve výstavbě systémem Porotherm v rámci programu Porotherm dům Wienerberger. Šlo o kompletní výstavbu na klíč, pouze výplně otvorů si investoři zajistili sami. Do nového domova se rodina stěhovala po 11 měsících a po dvou letech užívání může říci, že je s výstavbou velmi spokojena. Členitější vzhled dodala domu dřevěná pergola, obíhající roh stavby a zastřešující terasu u obytné části přízemí. 23

24 Dům roku vítěz čtenářské ankety časopisu Můj dům Jednotvárnosti hmoty domu zabraňují dvě výškové úrovně střech, vyšší zastřešuje samotný dům, nižší přiléhající garáž. Právě toto řešení dvou sousedících staveb různých objemů a výšek na první pohled evokuje tradiční vesnické stavení. Dovnitř se vstupuje hlavním vchodem nebo přes sousedící garáž. Ze zádveří lze vejít přímo do obývací části s jídelním koutem. Těleso schodiště vymezuje v obývací části odpočinkový kout s televizí. Atraktivním prvkem je krb vyrobený na zakázku, dokončený cementovou stěrkou v šedém odstínu. O propojení s okolní přírodou se starají velká francouzská okna. V přízemí je dále umístěna ještě menší koupelna a technická místnost průchozí do garáže. Podkroví slouží jako soukromá zóna s ložnicí rodičů, na niž navazuje šatna, dětskými pokoji a velkou rodinnou koupelnou, která je rozšířena o prostor původně projektované sousedící komory. Kuchyňská linka je zhotovena na zakázku se zabudovanými sériově vyráběnými doplňky. Schodiště do podkroví je integrováno do obývací části a odděleno polopříčkou, za posuvnými skleněnými dveřmi se ukrývá hrací kout pro děti. 24

25 POROTHERM DŮM...hotová věc PŘÍZEMÍ Zádveří 2 WC 3 Technická místnost 4 Obývací prostor 5 Kuchyň 6 Spíž 7 Hrací prostor 8 Garáž 9 Terasa 9 PATRO Chodba 2 Ložnice Šatna Dětský pokoj 7 Herna 8 Komora 9 Koupelna + WC Koupelna v patře má podlahové vytápění kombinované s topným žebříkem. Zrcadla na zkoseném stropě mají na svědomí zajímavý zvětšující efekt. Zastavěná plocha: 105 m 2 Užitková plocha: 132,9 m 2 25

26 Dům roku zvláštní cena vydavatelství JAGA media Rodinný dům Zlín Lazy, autor Ing. arch. Pavel Míček Návštěva v rodinném domě ve Zlíně, který získal v šestém ročníku soutěže Porotherm dům O nejlepší realizovanou stavbu Zvláštní cenu mediálního partnera soutěže Porotherm dům 2010 Vydavatelství JAGA media. Na pozemek, na kterém byl dům v letech postaven, je přístup z jižní, horní strany, která, ač nejcennější, je otočena do ulice. Proto jsou hlavní prostory domu orientovány do západního průčelí s odpoledním sluncem. Hlavní vstup do domu z horní strany pozemku je orientován na jih. 26

27 POROTHERM DŮM...hotová věc mým cílem bylo navrhnout prostor, jehož kvality budou pramenit z výjimečnosti místa. Proto tento dům tedy není možné vzít a posadit někam jinam. Klíčovými body vztahu k místu bylo slunce, výhled na město, přístup k domu a vazba na zahradu... Ing. Arch. Pavel Míček, autor projektu Dům, který Ing. arch. Pavel Míček projektoval v letech , byl postaven ve Zlíně, ve čtvrti, rozprostírající se na severním svahu města. Charakterizují ji nádherné výhledy na město, bezprostřední blízkost lesa a poměrně snadná dostupnost centra města. Dodnes je dědictvím jejího vzniku řada velmi kvalitních vil. Pro Zlín je funkcionalïsmus architekturou více než typickou. Ale co je, pane architekte, příčinou dnešní obliby funkcionalistických, elegantních a na pohled jednoduchých rodinných domů? Nejen ve Zlíně V prvé řadě je nutné podotknout, že funkcionalismus byl svým duchem pevně spjat s dobou svého vzniku. Současné stavby si spíše pohrávají s funkcionalistickou estetikou, s jeho duchem již nemají tolik společného. Zdaleka ne vše co je hranaté a bílé se dá nazvat architekturou. Prostorově je dům rozdělen do více výškových úrovní tak, aby splňoval požadavky na provoz rodiny. 27

28 Vítězná realizace domu v soutěži POROTHERM DŮM 2010 Funkcionalismus vedle jiného znamenal interiér plný světla, které i do vašeho domu vstupuje rozměrnými okny nebo prosklenými stěnami. Vylepšují soudobé technologie a materiály tepelně izolační vlastnosti stavby? Díky vyspělé technologii a správnému použití materiálů dnes není problém mít dům ze všech stran prosklený při dosažení velmi nízkých tepelných ztrát. Při možnostech dnešní technologie řízeného větrání je možné mít dům takřka hermeticky uzavřený. Otázkou však zůstává, zda je to pro člověka a jeho smysly zdravé. Úlohou technologie je architektům pomáhat dosáhnout jejich cíle, nikoliv být sama cílem, což se dnes bohužel často stává. Vše je otázkou hierarchie hodnot... říká Ing. arch. Pavel Míček. Konstrukce domu kombinuje železobetonový skelet vyzdívaný cihelnými bloky Porotherm. Strmost původního terénu ovlivnila vnitřní prostorovou skladbu domu. Díky ní jsou vnitřní prostory vzájemně výškově posunuty, takže domem sestupujete stále níže jako byste šli po původním svahu. 28

29 POROTHERM DŮM...hotová věc Kotelna 2 Sklep 3 Schodiště Obývací pokoj 2 Jídelna 3 Kuchyň 4 Koupelna 5 Hala 6 Schodiště 7 Ložnice 8 Terasa 1. PP 2. PP Obývací pokoj 2 Jídelna 3 Kuchyň 4 Ložnice 5 Koupelna 6 Koupelna 7 Ložnice 8 Hala 9 Schodiště 10 Vstupní hala 11 Závětří 12 Terasa 13 Garáž Interiéry mají zcela odlišné proporce a různou kvalitu denního osvětlení, jehož vnímání v různých prostorách domu je umocněno použitím materiálů bílé barvy. 1. NP Zastavěná plocha: 261,0 m 2 Užitková plocha: 362,0 m 2 Obestavěný prostor: 1 255,0 m 3 29

30 Inspirujte se... výsledky soutěže POROTHERM DŮM BRICK AWARD Nechte se inspirovat architektonickými studiemi, které získaly ocenění ve 13. ročníku architektonické soutěže POROTHERM DŮM BRICK AWARD O Hlavní cenu se v soutěži architektonických studií na téma Energeticky efektivní dům se skládanou střechou podělily rovným dílem, bez rozlišení pořadí, soutěžní studie Bc. Pavla Steuera (Vsetín) a Bc. Ondřeje Stehlíka (Brno) a soutěžní studie Ing. arch. Libora Kaplana. inspirujte se... 30

31 inspirujte se... POROTHERM DŮM...hotová věc Studie oceněných domů soutěže Energeticky efektivní dům se skládanou střechou Studie oceněných domů soutěže Cihlový dům do 2,5 milionu 2010 Pro vaši inspiraci vám představujeme ty nejlepší architektonické studie cihlových domů. 31

32 Oceněná studie domu soutěže POROTHERM DŮM : Energeticky efektivní dům se skládanou střechou Hlavní cena POROTHERM DŮM Soutěžní návrh č. 12 Autoři: Bc. Pavel Steuer Vsetín Bc. Ondřej Stehlík Brno Návrh domu vychází z tradičního jednoduchého typu domu se sedlovou střechou. Dům se jeví navenek nenápadně a harmonicky zapadá do svého okolí. Není mu kontrastem, ale naopak hledá tradici místa, do kterého chce zapadnout. Jednoduchá hmota domu doplněná o garážové stání zcela přirozeně defi nuje vstupní a soukromou část pozemku a vytváří tak jasný, přátelský prostor pro své obyvatele. 32 Obvodové stěny: POROTHERM 50Hi Profi DRYFIX Klasifikace: B budova energeticky úsporná
