1 Zpracování profilů a trubek Ruční ohýbačky profilů a trubek Elektrická ohýbačka profilů a trubek Zkrucovačka Zakružovačky profilů a trubek

2 Univerzální ohýbačka model 010 Slouží k ohýbání materiálů plochých, čtyřhranných a kruhových průřezů a silnostěnných topenářských trubek. Poskytuje skutečně ekonomický způsob ohýbání běžných tvarů a ohybů. Ohýbací hlava s pákou je odnímatelná a snadno přenosná; pomocí upínací podložky (obj. č W) je možno ji upnout do svěráku na různých pracovištích, v servisních vozech apod. Možno ohýbat jednoduché i složité tvary, ohyby až do 180, různé uzavřené tvary to vše zastudena Pro zajištění přesnosti při sériové výrobě slouží úhlový doraz V kombinaci s tvarovacím přípravkem umožňuje ohýbačka výrobu ozdob ných mříží, zahradního nábytku nebo deko rač ních prvků do interiérů i exteriérů Již více jak dva tisíce spokojených zákazníků v celé Evropě Výsuvná páka pro větší ohýbací sílu Tuhý stojan se základnou pro ukotvení stroje Made in Olomouc Všechny čepy a kladky jsou tepelně zpracované První otvor v ohýbací hlavě i páce je vyvložkován tepelně zpracovaným pouzdrem Úhlový doraz pro sériovou výrobu Ø 24 mm Ø 30 mm Ø 37 mm Ø 43 mm Ukázky ohybů Podívejte se na práci s ohýbačkou 010 na youtube.com (do pole Vyhledat napište ohýbačka 010 ). Klín pro ohýbání ostrých hran na pásovině Čtyřboká kostka zabraňuje posunu materiálu při ohýbání Ø 49 mm Ø 62 mm Ø 75 mm Dvě sady tepelně zpracovaných kladek Uvedené rozměry platí pro obě sady kladek Pásovina mm Kulatina Ø 8 mm Ohýbání pásoviny ostrý ohyb Typ Ohýbačka model 010 Objednací číslo Trubka G 1/2 Maximální rozměry ohýbaného materiálu: Pásová ocel: rádiusový ohyb Pásová ocel: ostrý ohyb Kruhová ocel Čtyřhranná ocel Betonářská ocel mm 6 50 mm Ø 16 mm mm Ø 14 mm 32 kg Pásovina 30 4 mm Pásovina 50 8 mm Ohýbání pásoviny (rádiusový ohyb) velikost vnitřní kladky stanoví poloměr ohybu květen 2011

3 Volitelné příslušenství pro model 010 Topenářské rolny Obj. číslo Cena bez DPH viz ceník Používají se pro ohýbání topenářských a instalatér ských trubek rozměrů G 3/8, G 1/2, G 3/4 za stude na. Pro jeden rozměr je potřebná vždy sada (2 kusy) kladek. je 15 kg. Litina Vnitřní průměr ohybu G 3/8 102 mm G 1/2 108 mm G 3/4 112 mm Tvarovací přípravek model 011 spirálový tvarovací přípravek model 011 umožňuje velmi jednoduchým způsobem zhotovovat tvarové ohyby na pásovině, kulatině a čtyřhranu z materiálu vhodného k tváření (žíhaného). Malá spirála může pracovat samostatně Opěrná kladka Jednoduše připojitelná velká spirála Pozinkovaná ocel Rozšíření ohýbačky 010 pro ohýbání tenkostěnných trubek 031 Objednací číslo Umožňuje ohýbání tenko stěn ných trubek při použití jednoho stojanu Instalace se provede výměnou ohýbacích hlav na stojanu modelu 010 Je vhodná tam, kde je třeba šetřit pracovní prostor, nebo kdy nevadí častější seřizování Rozměry segmentů jako u modelu 030 Lze použít na elektrické ohýbačce model 060 Tvarovací přípravek model 011 v ohýbací hlavě modelu 010 Příklady použití Standardně dodávané segmenty 6 ks Max. tloušťka stěny (u Ø 25 mm) Vnitřní poloměr ohybu Ø 14, 16, 18, 20, 22, 25 mm 2 mm 4 Ø trubky 31 kg Typ model 011 Objednací číslo Rolny příčné sada viz ceník Používají se pro ohýbání pásové oceli na plocho o šířce až 50 mm a tloušťce 7 mm a pro ohyb čtyřhranné oceli až do rozměru mm s ohybem napříč. Tato sada je určena pro práce při uměleckém zámečnic tví, ale je vhodná i pro běžné zámečnické práce. Sada se skládá z osmi kladek. Rozšiřuje možnosti ohýbačky o průměry 110, 150, 175, 200 mm. 33 kg. Maximální rozměry ohýbaného materiálu Čtyřhranná ocel 5 5 mm Pásová ocel 5 25 mm Kulatina Ø 5 mm Držák tvarovacího přípravku W viz ceník Umožňuje použití přípravku i těm zákazníkům, kteří nevlastní univerzální ohýbačku model ,5 kg. Stavitelný doraz viz ceník Je univerzální stavitelný doraz, který slouží k zabezpe čení stejného výškového a délkového zasunutí mate riá lu do stroje při sériovém ohýbání. 0,5 kg. Upínací podložka W viz ceník Slouží k upnutí demontované sestavy dělící hlavy ve svěráku. Podložka umožňuje přenosné použití ohýbač ky, aniž bychom byli nuceni demontovat a přenášet stojan. Používá se také jako zvláštní příslušenství k ohýbačce tenkostěnných trubek model ,5 kg. 1. květen

4 Ohýbačka tenkostěnných trubek model 030 Je určena pro ohyb trubek z ocelových, mosazných, měděných a jiných materiálů. Poskytuje skutečně ekonomický způsob ohýbání tenkostěnných trubek bez vyplňování trubky, jejího ohřevu anebo vložení pomocného trnu. Ohýbací hlava s pákou je odnímatelná a snadno přenosná; pomocí upínací podložky se dá upnout do svěráku na různých pracovištích, v servisních vozech apod. Svou konstrukcí je ideální pro různé zámečnické profese, pracovníky montáží hydraulických rozvodů, instalatéry, výrobce nábytku apod. Je možný ohyb ve všech rovinách, tedy i prostorové ohyby Na přání lze dodat segmenty i pro jiné vnitřní poloměry ohybů, např. 3D, 2,5D a pod., rovněž i pro ohyb čtvercových průřezů až mm Výsuvná páka pro větší ohýbací sílu Tuhý stojan se základnou pro ukotvení stroje Made in Olomouc Kluzný průvlak ze speciální hmoty zabraňující poškození trubky Šroub pro přitažení jezdce s průvlakem dle velikosti segmentu Mezideska Použití mezidesky umožňuje nároč něj ší prostorové ohyby posouvá jedno duchým způsobem osu ohýbání mimo stojan. Úhlový doraz pro sériovou výrobu První otvor v ohýbací hlavě i páce je vyvložkován tepelně zpracovaným pouzdrem Ø 16 mm Ø 14 mm Ø 20 mm Ø 18 mm Mezideska Objednací číslo Ukázky ohybů Tepelně zpracované čepy Ø 25 mm Ø 22 mm Videoukázka s ohýbačkou 030 na youtube.com (do pole Vyhledat napište ohýbačka 030 ). Segmenty jsou přehledně zavěšeny na nosičích Typ model 030 Objednací číslo ,5 mm Ø 18 1 mm Standardně dodávané segmenty 6 ks Max. tloušťka stěny (u Ø 25 mm) Vnitřní poloměr ohybu Ø 14, 16, 18, 20, 22, 25 mm 2 mm 4 Ø trubky 48 kg Ø 22 1,5 mm Ø 25 2 mm Příklad kombinovaného ohybu trubky květen 2011

5 Segmenty k ohýbačkám 030, 031 a 060 volitelné příslušenství Popis Rádius Obj. číslo Cena bez DPH Segment Ø 14-3 D 42 mm W viz ceník Segment Ø 14-4 D 56 mm W viz ceník Segment Ø 16-2,5 D 40 mm W viz ceník Segment Ø 16-3 D 48 mm W viz ceník Segment Ø 16-4 D 64 mm W viz ceník Segment Ø 18-2,5 D 45 mm W viz ceník Segment Ø 18-3 D 54 mm W viz ceník Segment Ø 18-4 D 72 mm W viz ceník Segment Ø 20-2,5 D 50 mm W viz ceník Segment Ø 20-3 D 60 mm W viz ceník Segment Ø 20-4 D 80 mm W viz ceník Segment Ø 22-2,5 D 55 mm W viz ceník Segment Ø 22-3 D 66 mm W viz ceník Segment Ø 22-4 D 88 mm W viz ceník Segment Ø 25-2,5 D 62,5 mm W viz ceník Segment Ø 25-3 D 75 mm W viz ceník Segment Ø 25-4 D 100 mm W viz ceník Souprava Ø 18-4 D segment, upínka a průvlak Soupravy k ohýbačkám 030, 031 a 060 volitelné příslušenství Popis Rádius Obj. číslo Cena bez DPH Souprava Ø 6 40 mm X viz ceník Souprava Ø 8 42 mm X viz ceník Souprava Ø mm X viz ceník Souprava Ø mm X viz ceník Souprava Ø 14-3 D 42 mm X viz ceník Souprava Ø 14-4 D 56 mm X viz ceník Souprava Ø 15-3 D 45 mm viz ceník Souprava Ø 16-2,5 D 40 mm viz ceník Souprava Ø 16-3 D 48 mm X viz ceník Souprava Ø 16-4 D 64 mm X viz ceník Souprava Ø 18-2,5 D 45 mm viz ceník Souprava Ø 18-3 D 54 mm X viz ceník Souprava Ø 18-4 D 72 mm X viz ceník Souprava Ø 20-2,5 D 50 mm viz ceník Souprava Ø 20-3 D 60 mm viz ceník Souprava Ø 20-4 D 80 mm X viz ceník Souprava Ø 22-2,5 D 55 mm viz ceník Souprava Ø 22-3 D 66 mm X viz ceník Souprava Ø 22-4 D 88 mm X viz ceník Souprava Ø 25-2,5 D 62,5 mm X viz ceník Souprava Ø 25-3 D 75 mm viz ceník Souprava Ø 25-4 D 100 mm X viz ceník Souprava Ø 26-4 D, u mm viz ceník a 031 jen pro barevné kovy Souprava jekl mm X viz ceník Souprava jekl mm X viz ceník Samostatné segmenty jsou vhodné pro zákazníky vlastnící ohýbačku model 030, kteří mají upínku a průvlak odpovídající velikosti Souprava se skládá ze segmentu, upínky a průvlaku, případně odvalovacího válečku (u čtvercových profilů). Rádius je vnitřní poloměr segmentu U jeklových profilů lze na přání dodat segment s vnitřní řízenou deformací (prolisem), která umožnuje ohýbat menší radius Vyrobíme segment či soupravu dle specifických požadavků zákazníka Ohýbačka topenářských trubek model 012 Slouží k ekonomickému a efektivnímu ohýbání tope nář ských a instalatérských trubek do rozměru G ¾. Umožňuje ohyb až do 180 včetně prostorových ohybů Všechny ohyby jsou prováděny za studena Ohýbačka je při ohýbání upevněna upína cí podlož kou do svěráku nebo připevněna na montážní stůl Stejný úhel ohybu je při opako va né výrobě zajištěn přestavitelným dorazem Snadná a rychlá výměna nástrojů Jednoduchá obsluha Vnitřní kladky ze šedé litiny Čtyřpolohová kostka zabraňuje posunutí materiálu Kalené čepy Ohýbačka topenářských trubek model 012 Objednací číslo Vnitřní průměr ohybu: G 3/8 G 1/2 G 3/4 102 mm 108 mm 112 mm 22 kg Snadné upnutí do svěráku (není součástí dodávky) 1. květen

6 Zkrucovačka model 020 Slouží ke zkrucování materiálů obdélníko vých a čtvercových průřezů. Poskytuje komfortní a ve li ce jednoduchý způsob zkrucování v různých délkách. Může se umístit na každé desce pracovního stolu, popřípadě na individuálně zhotoveném stojanu Je přenosná, po jedno duché demontáži zabere velmi malý prostor. Umožňuje výrobu ozdobných prvků po užitelných při výrobě ozdob ných mříží, zahradního nábytku a pod. Upínací hlava i jezdec jsou průchozí, takže délka tvářeného materiálu není prakticky omezena Made in Olomouc Dostatečně velké ovládací páky Průchozí hlava Jednoduché upnutí pomocí šroubů Posuvný jezdec zajistí pravidelné stoupání spirály Podpěra pro sériovou výrobu Typ model 020 Objednací číslo Čtyři otvory pro bezpečné uchycení Technické údaje Max. rozměry materiálu: čtvercová ocel pásová ocel mm 5 25 mm 6 kg Ukázka zkrouceného materiálu Čtyřhran mm Ohýbačka trubek kombi model 040 Výborný pomocník při ohýbání trubek z žíhaných ocelových, mosazných a měděných materiálů. Je neobyčejně mobilní a pohotová, má minimální rozměry vejde se do pracovní brašny s nářadím Upnutí je možné přímo na desku pracovního stolu pomocí vestavěné upínky nebo do svěráku Obsahuje sadu 4 kusů výměnných kladek, kolem kterých se provádí ohyb trubek pomocí páky Obrácená část páky slouží jako klíč k uvolnění kladky při její výměně za jinou Umožňuje i upnutí materiálu při jeho řezání na potřebnou délku, nahrazuje tedy svěrák Ohyb je možný až o 180 ve všech rovinách, tedy i prostoru Je vhodná pro pracovníky montážních provozů při montáži hydraulických rozvodů, pro instalatéry, automechaniky, zámečníky apod. Made in Olomouc Ukázky ohybů Video na youtube.com (do pole Vyhledat napište ohýbačka 040 ). Šroub k zajištění řezaného materiálu Pomocný svěráček pro ruční řezání Pevný opěrný čep Průměr trubky Průměr kladky 5 6 mm 30 mm 8 mm 32 mm 10 mm 40 mm 12 mm 40 mm Založení trubky Možnost upnutí na stůl Ohýbací páka slouží také jako klíč na výměnu kladek Ohýbání trubky Typ model 040 Objednací číslo Sada kladek pro ohyb trubek Ø 5 6, 8, 10, 12 mm Max. úhel ohybu 180 Max. tloušťka stěny u oceli 2 mm Ostatní materiály 1,5 mm 3 kg Výměnné kladky pro jednotlivé průměry trubek Řezání trubky květen 2011

7 Ruční zakružovačka profilů PRM 10 Slouží k zakružování materiálů obdélníko vých, čtvercových a kruhových profilů. Ekonomické řešení zakružování pro řemeslné dílny. Litinová konstrukce těla zakružovačky na masivním ocelovém podstavci Kalené a broušené hřídele Kalené kladky Pohon ruční klikou Ozubené převody Profil Rozměr Min. radius Typ PRM 10 Objednací číslo Technické údaje Průměr hřídelí Průměr horní kladky Průměr spodních kladek Rozměry Součást dodávky 1. květen mm 98 mm 115 mm mm 165 kg Ruční klika Masivní podstavec Jedna pevná kladka Dvě dělené kladky , , ,

8 Elektrická ohýbačka trubek model 060 Je pokračováním úspěšné řady ručních ohýbaček, ovšem již s elektrickým pohonem. Svou konstrukcí navazuje na úspěšnou ohýbačku model 030. Ohýbačka je vysoce mobilní a stabilní za použití čtyř přídavných noh Je možno ji pevně zakotvit do podlahy Ohyb je možný ve všech rovinách, tedy i do prostoru Ovládá se pomocí tlačítek umístěných na ovládacím panelu, který je s ní kabelem volně spojen Úhel ohybu je nastavitelný koncovým spínačem až do 180, vypnutí je okamžité na nastavené hodnotě díky brzdě přímo na poháněcím motoru Řídící elektronika chrání stroj před nechtěným přepólováním fází. Při nesprávném sledu fází nelze stroj spustit, tudíž je ochráněn proti poškození Velkou výhodou této ohýbačky je možnost použití všech segmentů, průvlaků a unášecích kostek z ohýbačky model 030, je tedy přímým rozšířením ruční verze na motorovou Pohon je zajištěn silným elektromotorem s brzdou a planetovou převodovkou Velikost úhlu ohybu je zajištěna snadno přestavitelnými koncovými spínači (u modelu 060 B jsou koncové spínače čtyři) Stroj je opatřen zásuvkou pro přívodní kabel Made in Olomouc Rychloupínací stavitelná opěrka s vyměnitelným průvlakem Segment lze velmi snadno a rychle vyměnit Nulový spínač polohy pro správné najetí do výchozí polohy Ovládací panel: VPŘED, VZAD, STOP Kontrola správnosti sledu fází zabraňuje opačnému chodu stroje Tepelná ochrana proti přetížení Typ model 060 model 060 B Objednací číslo B viz ceník Počet polohových spínačů 2 4 Základna kotvící mm mm Délka 4 přídavných noh 300 mm 300 mm Pracovní výška stroje 750 mm 750 mm (bez segmentů) Max. kroutící moment Nm Nm Ohyb o 180 cca 4 s cca 4 s Výkon motoru W / 400 V W / 400 V Max. Ø ohýbané trubky 32 mm 32 mm Model 060 B je osazen čtyřmi polohovými spínači pro různé úhly ohybů na jednom výrobku Ohýbačka je dodávána bez segmentů a upínacích prvků. Jako zvláštní příslušenství je možno ohýbačku vybavit ohýbacími soupravami dle Vašich potřeb. Je možno vyrobit jakýkoliv atypický segment. V tomto případě je nutno počítat s potřebnou výrobní lhůtou. Opěrné nohy je možno sklopit a přes připravené otvory ohýbačku ukotvit do podlahy květen 2011

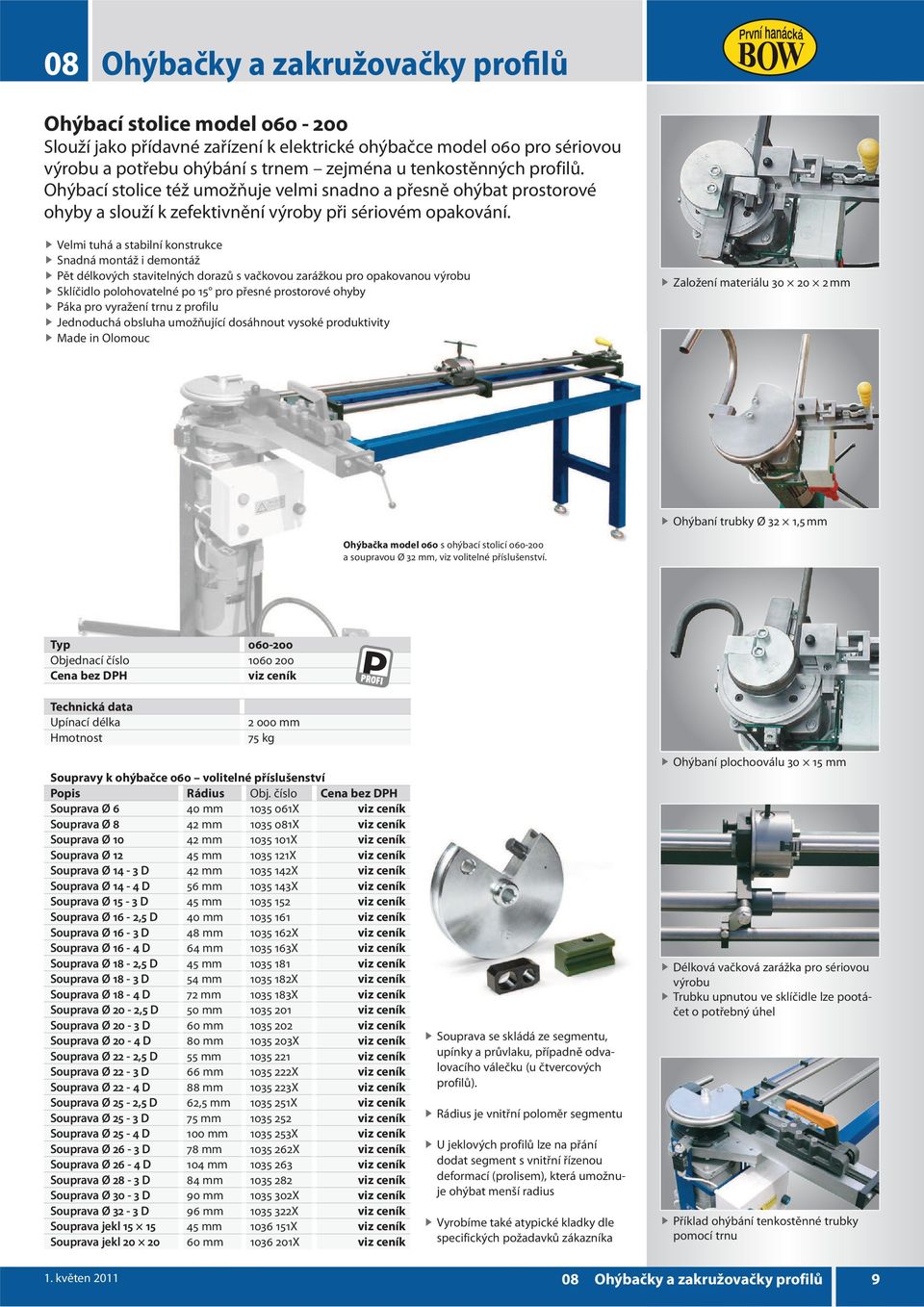

9 Ohýbací stolice model Slouží jako přídavné zařízení k elektrické ohýbačce model 060 pro sériovou výrobu a potřebu ohýbání s trnem zejména u tenkostěnných profilů. Ohýbací stolice též umožňuje velmi snadno a přesně ohýbat prostorové ohyby a slouží k zefektivnění výroby při sériovém opakování. Velmi tuhá a stabilní konstrukce Snadná montáž i demontáž Pět délkových stavitelných dorazů s vačkovou zarážkou pro opakovanou výrobu Sklíčidlo polohovatelné po 15 pro přesné prostorové ohyby Páka pro vyražení trnu z profilu Jednoduchá obsluha umožňující dosáhnout vysoké produktivity Made in Olomouc Založení materiálu mm Ohýbaní trubky Ø 32 1,5 mm Ohýbačka model 060 s ohýbací stolicí a soupravou Ø 32 mm, viz volitelné příslušenství. Typ Objednací číslo Upínací délka mm 75 kg Soupravy k ohýbačce 060 volitelné příslušenství Popis Rádius Obj. číslo Cena bez DPH Souprava Ø 6 40 mm X viz ceník Souprava Ø 8 42 mm X viz ceník Souprava Ø mm X viz ceník Souprava Ø mm X viz ceník Souprava Ø 14-3 D 42 mm X viz ceník Souprava Ø 14-4 D 56 mm X viz ceník Souprava Ø 15-3 D 45 mm viz ceník Souprava Ø 16-2,5 D 40 mm viz ceník Souprava Ø 16-3 D 48 mm X viz ceník Souprava Ø 16-4 D 64 mm X viz ceník Souprava Ø 18-2,5 D 45 mm viz ceník Souprava Ø 18-3 D 54 mm X viz ceník Souprava Ø 18-4 D 72 mm X viz ceník Souprava Ø 20-2,5 D 50 mm viz ceník Souprava Ø 20-3 D 60 mm viz ceník Souprava Ø 20-4 D 80 mm X viz ceník Souprava Ø 22-2,5 D 55 mm viz ceník Souprava Ø 22-3 D 66 mm X viz ceník Souprava Ø 22-4 D 88 mm X viz ceník Souprava Ø 25-2,5 D 62,5 mm X viz ceník Souprava Ø 25-3 D 75 mm viz ceník Souprava Ø 25-4 D 100 mm X viz ceník Souprava Ø 26-3 D 78 mm X viz ceník Souprava Ø 26-4 D 104 mm viz ceník Souprava Ø 28-3 D 84 mm viz ceník Souprava Ø 30-3 D 90 mm X viz ceník Souprava Ø 32-3 D 96 mm X viz ceník Souprava jekl mm X viz ceník Souprava jekl mm X viz ceník Souprava se skládá ze segmentu, upínky a průvlaku, případně odvalovacího válečku (u čtvercových profilů). Rádius je vnitřní poloměr segmentu U jeklových profilů lze na přání dodat segment s vnitřní řízenou deformací (prolisem), která umožnuje ohýbat menší radius Vyrobíme také atypické kladky dle specifických požadavků zákazníka Ohýbaní plochooválu mm Délková vačková zarážka pro sériovou výrobu Trubku upnutou ve sklíčidle lze pootáčet o potřebný úhel Příklad ohýbání tenkostěnné trubky pomocí trnu 1. květen

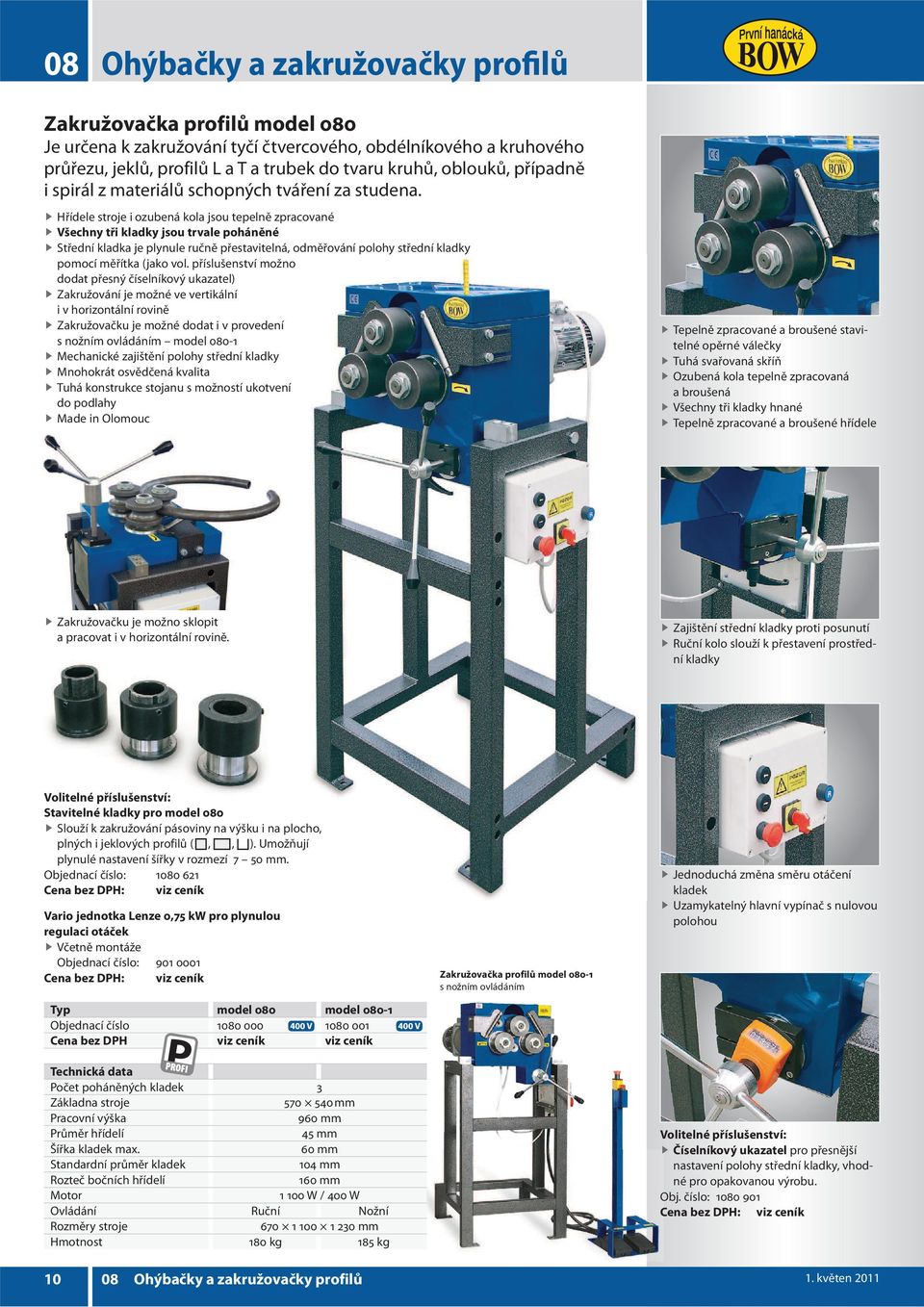

10 Zakružovačka profilů model 080 Je určena k zakružování tyčí čtvercového, obdélníkového a kruhového průřezu, jeklů, profilů L a T a trubek do tvaru kruhů, oblouků, případně i spirál z materiálů schopných tváření za studena. Hřídele stroje i ozu be ná kola jsou tepelně zpracované Všechny tři kladky jsou trvale po há něné Střední kladka je plynule ručně přestavitelná, odměřování polohy střední kladky pomocí měřítka (jako vol. příslušenství možno dodat přesný číselníkový ukazatel) Zakružo vá ní je možné ve vertikální i v horizon tál ní rovině Zakružovačku je možné dodat i v provedení s nožním ovládáním model Mechanické zajištění polohy střední kladky Mnohokrát osvědčená kvalita Tuhá konstrukce stojanu s možností ukotvení do podlahy Made in Olomouc Tepelně zpracované a broušené stavitelné opěrné válečky Tuhá svařovaná skříň Ozubená kola tepelně zpracovaná a broušená Všechny tři kladky hnané Tepelně zpracované a broušené hřídele Zakružovačku je možno sklopit a pracovat i v horizontální rovině. Zajištění střední kladky proti posunutí Ruční kolo slouží k přestavení prostřední kladky Volitelné příslušenství: Stavitelné kladky pro model 080 Slouží k zakružování pásoviny na výšku i na plocho, plných i jeklových profilů (,, ). Umožňují plynulé nastavení šířky v rozmezí 7 50 mm. Objednací číslo: Cena bez DPH: viz ceník Vario jednotka Lenze 0,75 kw pro plynulou regulaci otáček Včetně montáže Objednací číslo: Cena bez DPH: viz ceník Typ model 080 model Objednací číslo viz ceník Počet poháněných kladek 3 Základna stroje mm Pracovní výška 960 mm Průměr hřídelí 45 mm Šířka kladek max. 60 mm Standardní průměr kladek 104 mm Rozteč bočních hřídelí 160 mm Motor W / 400 W Ovládání Ruční Nožní Rozměry stroje mm 180 kg 185 kg Zakružovačka profilů model s nožním ovládáním Jednoduchá změna směru otáčení kladek Uzamykatelný hlavní vypínač s nulovou polohou Volitelné příslušenství: Číselníkový ukazatel pro přesnější nastavení polohy střední kladky, vhodné pro opakovanou výrobu. Obj. číslo: Cena bez DPH: viz ceník květen 2011

11 Příklady ohybu profilů Profil Rozměr Min. radius Příklady zakružování ø ø ø Profil Rozměr Min. radius Profil Rozměr Min. radius G 3/8 130 G 3/4 220 G 5/ , , , Jekl mm Kulatina Ø 10 mm Trubka Ø 25 2 mm Pásovina 30 5 mm Volitelné příslušenství Rozměr Použití Obj. číslo Cena bez DPH Cena je vedena za sadu tří kladek, tepelně zpracovaných a broušených. Ø 12/10/8/6 Ocel. trubky i kulatina viz ceník Ø 16/12 Ocel. trubky i kulatina viz ceník Ø 20/12 Ocel. trubky i kulatina viz ceník Ø 14/12/8 Ocel. trubky i kulatina viz ceník Ø 15/10/6 Ocel. trubky i kulatina viz ceník Ø 16/10/6 Ocel. trubky i kulatina viz ceník Ø 18/16 Ocel. trubky i kulatina viz ceník Ø 19/16 Ocel. trubky i kulatina viz ceník Ø 20/14 Ocel. trubky i kulatina viz ceník Ø 20/16 Ocel. trubky i kulatina viz ceník Ø 20/18 Ocel. trubky i kulatina viz ceník Ø 20/18/4 Ocel. trubky i kulatina viz ceník Ø 22/15 Ocel. trubky i kulatina viz ceník Ø 22/16/6 Ocel. trubky i kulatina viz ceník Ø 22/18 Ocel. trubky i kulatina viz ceník Ø 22/20 Ocel. trubky i kulatina viz ceník Ø 25/15 Ocel. trubky i kulatina viz ceník Ø 25/16 Ocel. trubky i kulatina viz ceník Ø 25/18 Ocel. trubky i kulatina viz ceník Ø 25/20 Ocel. trubky i kulatina viz ceník Ø 25/22 Ocel. trubky i kulatina větších viz ceník radiusů Ø 28/18 Ocel. tr., i kulatina jen na Ø viz ceník Ø 28/20 Ocel. tr., i kulatina jen na Ø viz ceník Ø 30/12 Ocel. tr., i kulatina jen na Ø viz ceník Ø 30/16 Ocel. tr., i kulatina jen na Ø viz ceník Ø 32/12 Ocel. tr., i kulatina jen na Ø viz ceník Ø 32/14 Ocel. tr., i kulatina jen na Ø viz ceník Ø 34/12 Ocel. tr., i kulatina jen na Ø viz ceník Ø 38/10 Ocel. tr., kulatina Ø viz ceník Ø 40/8 Ocel. tr., kulatina Ø viz ceník Ø G3/8 / G1 Ocel. trubky viz ceník Ø G1/2 / G3/4 Ocel. trubky viz ceník Ø G5/4 Ocel. trubky velkých radiusů viz ceník Rozměr Použití Obj. číslo Cena bez DPH Ø 27 Ocel. trubky viz ceník Ø 34 Ocel. trubky viz ceník Ø 35 Ocel. trubky viz ceník Ø 36 Ocel. trubky viz ceník Ø 38 Ocel. trubky viz ceník Ø 42 Ocel. trubky viz ceník Ø 44 Ms a Al tr. velkých radiusů viz ceník Ø 44,5 Ms a Al tr. velkých radiusů viz ceník Ø 45 Ms a Al tr. velkých radiusů viz ceník Ø 46 Ms a Al tr. velkých radiusů viz ceník Ø 48,3 Ms a Al tr. velkých radiusů viz ceník Ø 50 Ms a Al tr. velkých radiusů viz ceník Ø 51 Ms a Al tr. velkých radiusů viz ceník Ø 52 Ms a Al tr. velkých radiusů viz ceník Ø 60 Ms a Al tr. velkých radiusů viz ceník Ocelové uzavřené profily viz ceník Ocelové uzavřené profily viz ceník Sada L+T Profily L a T do rozměru viz ceník Plochoovál Žíhaná ocel na výšku viz ceník 38 x 20 x 2 Plochoovál Žíhaná ocel na výšku viz ceník 50 x 25 x 2 Plochoovál Žíhaná ocel na šířku viz ceník 30 x 50 x 2 Plochoovál Žíhaná ocel na výšku viz ceník 50 x 30 x 2 Pás. 3/4 Pásová ocel na výšku (max viz ceník šířka 50) Pás. 5/6 Pásová ocel na výšku (max viz ceník šířka 50) Pás. 5/8 Pásová ocel na výšku (max viz ceník šířka 50) Pás. 8/10 Pásová ocel na výšku (max. šířka 40) viz ceník 1. květen

12 Zakružovačka profilů model 100 s proměnlivou roztečí kladek Mimořádně univerzální stroj s širokými možnostmi použití. Možnost posouvání samostatně přestavitelných bočních kladek umožňuje vyšší variabilitu použití proti klasickým zakružovacím strojům. Tuhá a výkonná zakružovačka dovoluje zakružovat profily a trubky z klasických i ušlechtilých ocelí, mědi i lehkých kovů Všechny tři tvářecí kladky jsou samostatně a nezávisle poháněny Středová i boční kladky jsou přestavitelné Odměřování nastavených poloh je realizováno pomocí mechanických počítadel, takže je dosahováno veliké opakované přesnosti nastavení Na jednom stroji je možno vyrábět malé kroužky i zakružovat velké profily Snadno přemístitelná pomocí nízkozdvižného vozíku Může být trvale ukotvena k podlaze Materiál je zpracováván ve vodorovné rovině Ovládání stroje na mobilním nožním stojanu Dva režimy chodu buď se kladky otáčejí pouze při sešlápnutém pedálu, nebo se kladky otáčejí trvale a sešlápnutím pedálu se mění směr otáčení Stroj je opatřen zásuvkou pro přívodní kabel Zakružovačka se standardně dodává bez kladek, je možno vyrobit jakoukoliv sadu kladek dle požadavků zákazníka Made in Olomouc Typ model 100 Objednací číslo Počet poháněných kladek 3 Základna stroje mm Pracovní výška 966 mm Průměr hřídelí 45 mm Šířka kladek max. 100 mm Standardní průměr kladek 150 mm Rozteč bočních hřídelí min. 250, max. 610 mm Otáčky hřídelí 16,1 ot./min Max. kroutící moment jedné hřídele 205 Nm Celkový příkon W / 400 V Rozměry stroje mm 440 kg Volitelné příslušenství: Stavitelné kladky pro model 100 Slouží k zakružování pásoviny na výšku i na plocho, plných i jeklových profilů (,, ). Umožňují plynulé nastavení šířky dle ohýbaného materiálu v rozmezí mm. Objednací číslo: Cena bez DPH: viz ceník Vario jednotka Lenze 1,5 kw pro plynulou regulaci otáček Včetně montáže Objednací číslo: Cena bez DPH: viz ceník květen 2011

13 Profil Rozměr Min. radius ø ø Trubka Ø 60 3 mm Lehce přestavitelné opěrné válce jsou tepelně zpracované a broušené Kulatina Ø 16 mm G 3/8 120 G G , Profil mm zakružený pomocí stavitelných kladek Zajištění bočních kladek proti posunutí pomocí dvou pák Mechanické počítadlo je umístěno u všech tří os velká přesnost při opakované výrobě Kladky pro zakružovačku model 100 Rozměr Šířka Obj. č. Cena bez DPH Ø 5/8/10/ viz ceník Ø 6/8/10/ viz ceník Ø 12/22/ viz ceník Ø 16/20/ viz ceník Ø 16/ viz ceník Ø 20/ viz ceník Ø 22/60, viz ceník Ø 32/44, viz ceník Ø 30/ viz ceník Ø 1/2 / 3/ viz ceník Ø 1 / 5/ viz ceník Ø 5/4, 3/8, 1/ viz ceník Ø viz ceník Ø viz ceník Ø viz ceník Ø viz ceník Ø viz ceník Ø viz ceník Rozměr Šířka Obj. č. Cena bez DPH Ø viz ceník Ø viz ceník Ø 44, viz ceník Ø viz ceník Ø viz ceník Ø viz ceník Ø 48, viz ceník Ø viz ceník Ø viz ceník Ø viz ceník Ø viz ceník Ø 5/ viz ceník Pásovina viz ceník 4/5/6/8/10 Pásovina viz ceník 3/5/8/10/12/15 Hladké rolny viz ceník Sada L + T viz ceník Minimální rozteč bočních hřídelí Maximální rozteč bočních hřídelí 1. květen

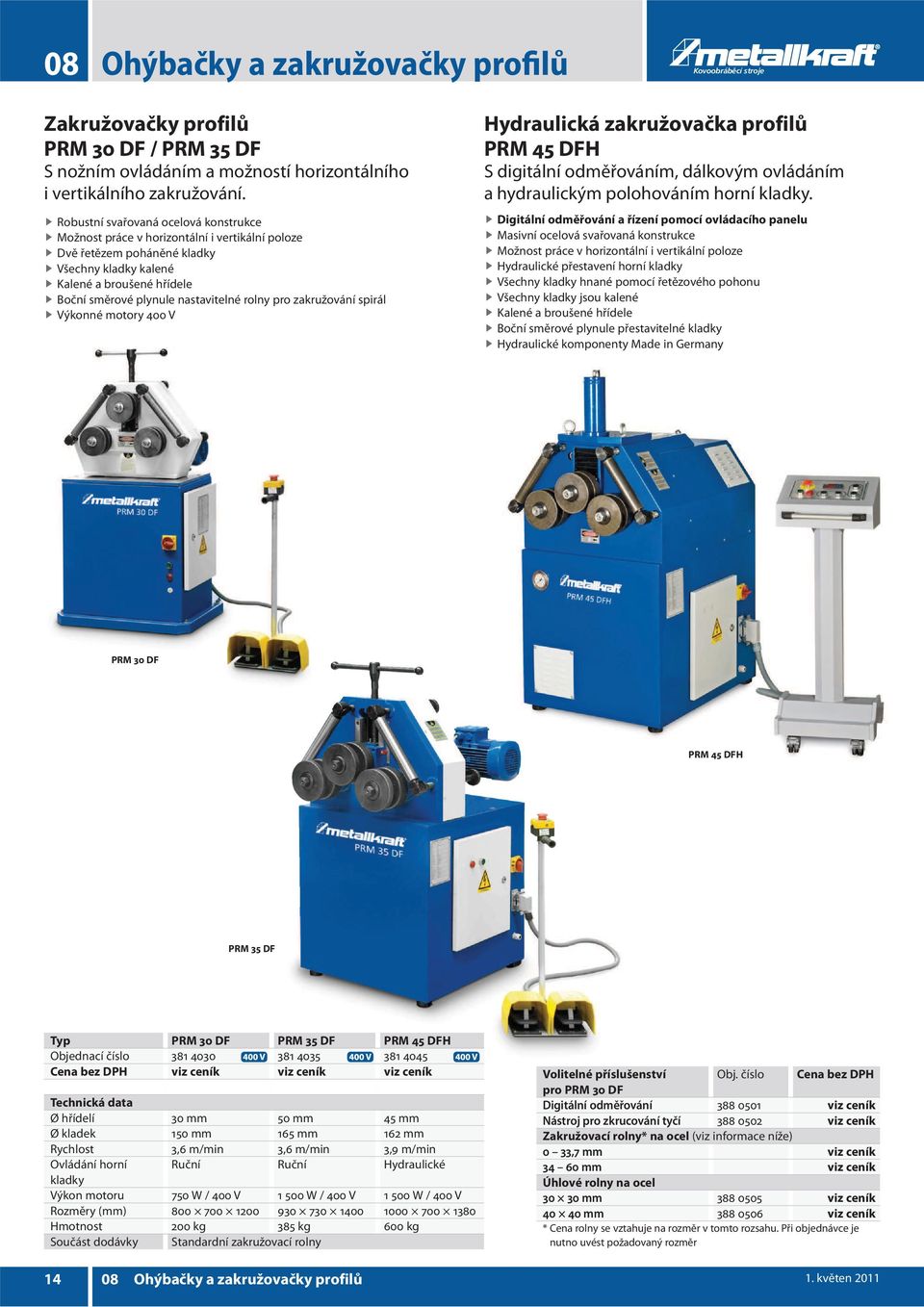

14 Kovoobráběcí stroje Zakružovačky profilů PRM 30 DF / PRM 35 DF S nožním ovládáním a možností horizontálního i vertikálního zakružování. Robustní svařovaná ocelová konstrukce Možnost práce v horizontální i vertikální poloze Dvě řetězem poháněné kladky Všechny k ladky kalené Kalené a broušené hřídele Boční směrové plynule nastavitelné rolny pro zakružování spirál Výkonné motory 400 V Hydraulická zakružovačka profilů PRM 45 DFH S digitální odměřováním, dálkovým ovládáním a hydraulickým polohováním horní kladky. Digitální odměřování a řízení pomocí ovládacího panelu Masivní ocelová svařovaná konstrukce Možnost práce v horizontální i vertikální poloze Hydraulické přestavení horní kladky Všechny kladky hnané pomocí řetězového pohonu Všechny kladky jsou kalené Kalené a broušené hřídele Boční směrové plynule přestavitelné kladky Hydraulické komponenty Made in Germany PRM 30 DF PRM 45 DFH PRM 35 DF Typ PRM 30 DF PRM 35 DF PRM 45 DFH Objednací číslo viz ceník viz ceník Ø hřídelí 30 mm 50 mm 45 mm Ø kladek 150 mm 165 mm 162 mm Rychlost 3,6 m/min 3,6 m/min 3,9 m/min Ovládání horní Ruční Ruční Hydraulické kladky Výkon motoru 750 W / 400 V W / 400 V W / 400 V Rozměry (mm) kg 385 kg 600 kg Součást dodávky Standardní zakružovací rolny Volitelné příslušenství Obj. číslo Cena bez DPH pro PRM 30 DF Digitální odměřování viz ceník Nástroj pro zkrucování tyčí viz ceník Zakružovací rolny* na ocel (viz informace níže) 0 33,7 mm viz ceník mm viz ceník Úhlové rolny na ocel mm viz ceník mm viz ceník * Cena rolny se vztahuje na rozměr v tomto rozsahu. Při objednávce je nutno uvést požadovaný rozměr květen 2011

15 Kovoobráběcí stroje Příklady ohybů PRM 30 DF Profil Rozměr Min. radius PRM 35 F Rozměr Min. radius PRM 45 DFH Rozměr Min. radius PRM 45 DFH se standardně dodává s digitálním odměřováním (pro ostatní modely vol. příslušenství) a ovládacím pult s digitálním displejem Elektronické polohování stavitelného válce poskytuje vysokou opakovanou přesnost v sériové výrobě UPN UPN UPN UPN UPN UPN Nástroj pro zkrucování tyčí Ø Ø Ø /2 3, , /2 3, Ø 2 2, ) ) ) ) ) 1) Minimální poloměr ohybu závisí na druhu materiálu. Všechny uvedené údaje se vztahují na ocel s mezí kluzu v ohybu 24 kg/m² ) Všechny zakružovačky je možné provozovat v horizontální poloze: Volitelné příslušenství pro PRM 35 F Obj. číslo Cena bez DPH Digitální odměřování viz ceník Boční směrové rolny pro L profily viz ceník Nástroj pro zkrucování tyčí viz ceník Zakružovací rolny na ocel* 0 33,7 mm viz ceník 34 48,3 mm viz ceník 49 60,3 mm viz ceník Jiné rozměry Na dotaz Úhlové rolny na ocel mm viz ceník mm viz ceník mm viz ceník Volitelné příslušenství pro PRM 45 DFH Obj. číslo Cena bez DPH Boční směrové rolny pro L profily viz ceník Zakružovací rolny ocel* 0 33,7 mm viz ceník 34 48,3 mm viz ceník 49 60,3 mm viz ceník Jiné rozměry Na dotaz Úhlové rolny ocel mm viz ceník mm viz ceník mm viz ceník 1. květen

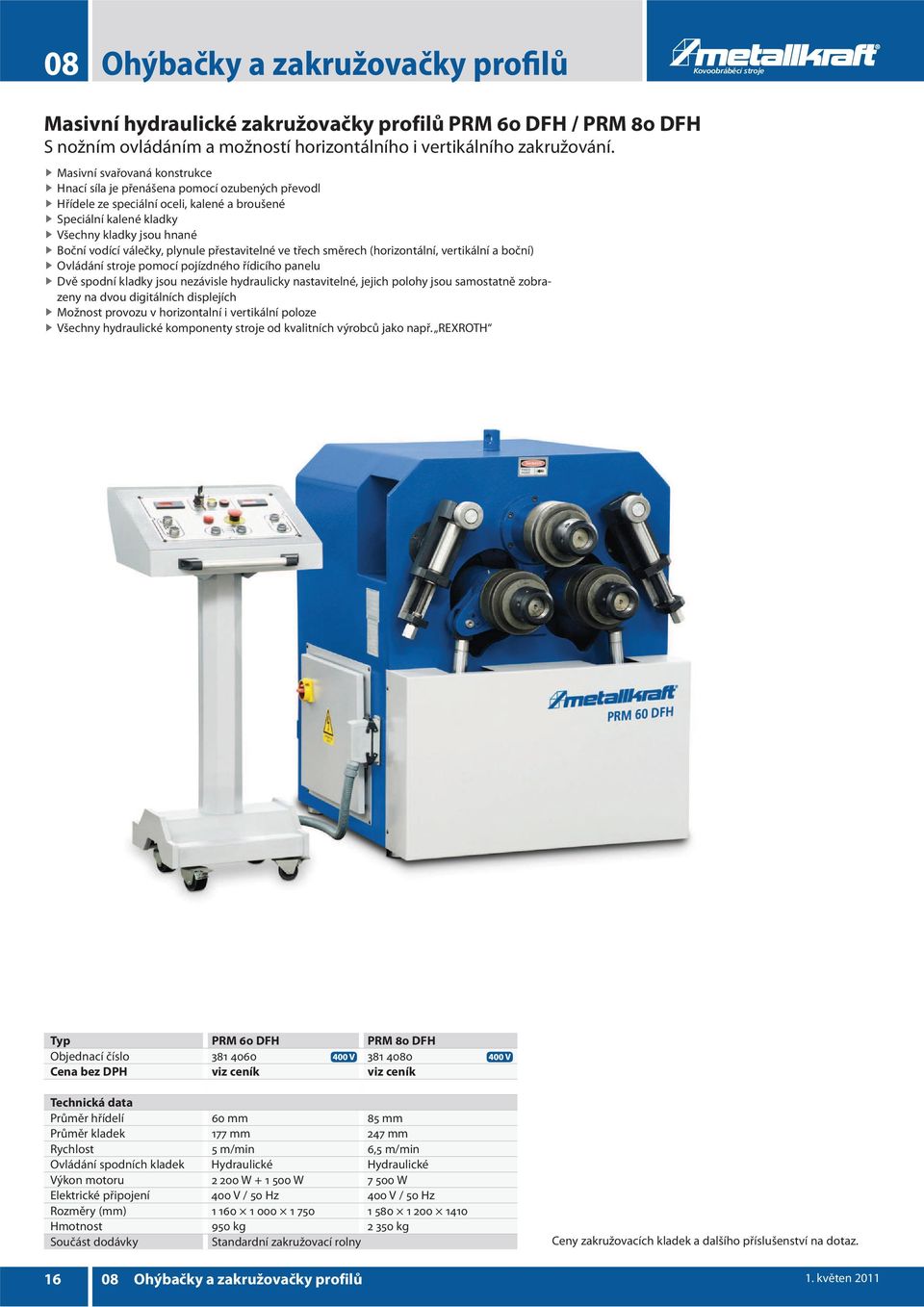

16 Kovoobráběcí stroje Masivní hydraulické zakružovačky profilů PRM 60 DFH / PRM 80 DFH S nožním ovládáním a možností horizontálního i vertikálního zakružování. Masivní svařovaná konstrukce Hnací síla je přenášena pomocí ozubených převodl Hřídele ze speciální oceli, kalené a broušené Speciální kalené kladky Všechny kladky jsou hnané Boční vodící válečky, plynule přestavitelné ve třech směrech (horizontální, vertikální a boční) Ovládání stroje pomocí pojízdného řídicího panelu Dvě spodní kladky jsou nezávisle hydraulicky nastavitelné, jejich polohy jsou samostatně zobrazeny na dvou digitálních displejích Možnost provozu v horizontalní i vertikální poloze Všechny hydraulické komponenty stroje od kvalitních výrobců jako např. REXROTH Typ PRM 60 DFH PRM 80 DFH Objednací číslo viz ceník Průměr hřídelí 60 mm 85 mm Průměr kladek 177 mm 247 mm Rychlost 5 m/min 6,5 m/min Ovládání spodních kladek Hydraulické Hydraulické Výkon motoru W W W Elektrické připojení 400 V / 50 Hz 400 V / 50 Hz Rozměry (mm) kg kg Součást dodávky Standardní zakružovací rolny Ceny zakružovacích kladek a dalšího příslušenství na dotaz květen 2011

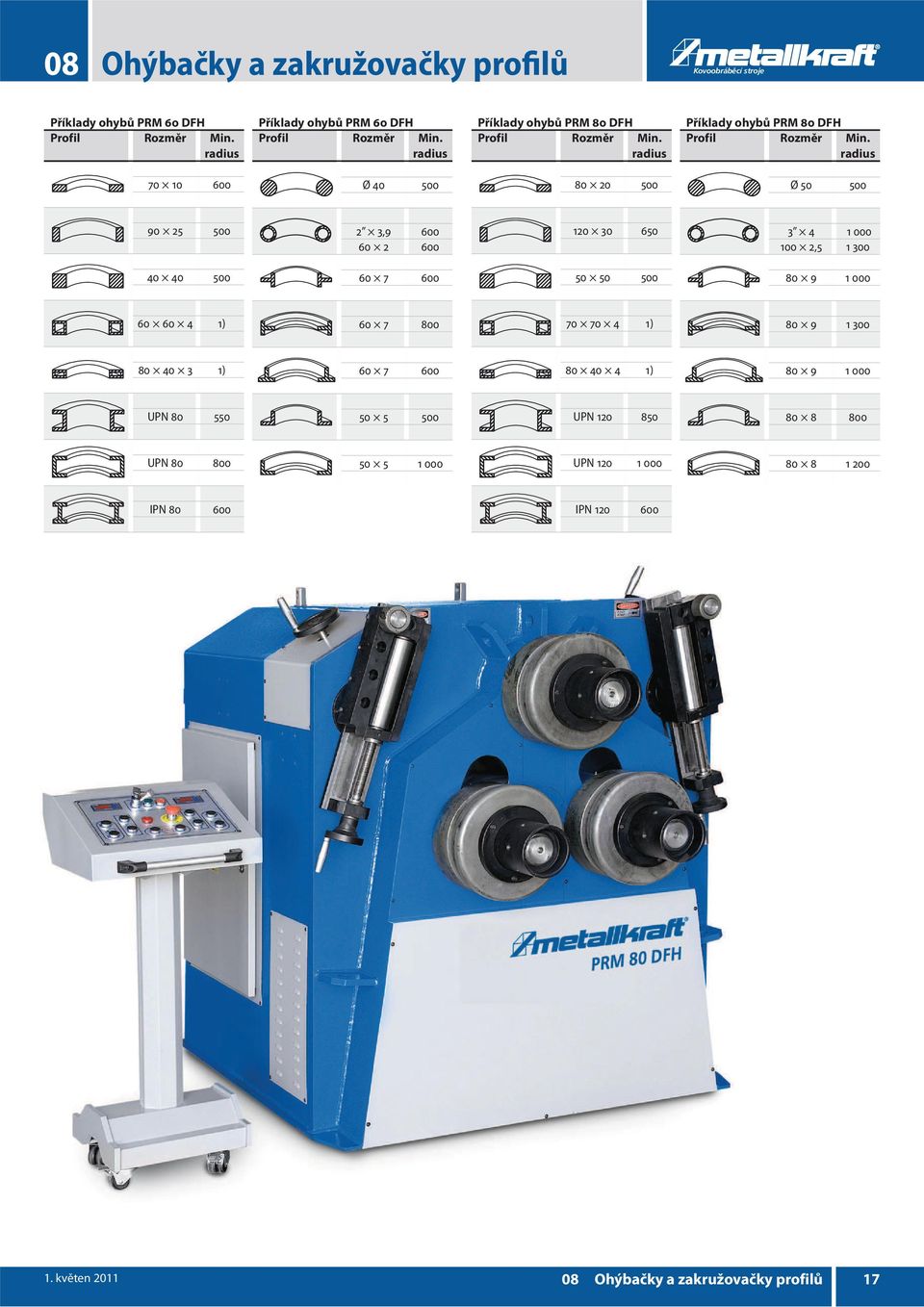

17 Kovoobráběcí stroje Příklady ohybů PRM 60 DFH Profil Rozměr Min. radius Příklady ohybů PRM 60 DFH Profil Rozměr Min. radius Příklady ohybů PRM 80 DFH Profil Rozměr Min. radius Příklady ohybů PRM 80 DFH Profil Rozměr Min. radius Ø Ø , , ) ) ) ) UPN UPN UPN UPN IPN IPN květen

18 Sestava OHÝBAČKY Velice ekonomické řešení problému ohýbání profilů ve Vaší dílně Malý prostor Široké použití Nízká cena Podrobný popis strojů na předcházejících stranách sleva 5 % Typ Sestava OHÝBAČKY Objednací číslo kg Rozsah dodávky Univerzální ohýbačka model Rozšíření ohýbačky 010 pro ohýbání tenkostěnných trubek Sestava KOMPLET Velmi výhodná cena univerzálního ohýbacího kompletu Podrobný popis strojů na předcházejících stranách sleva 10 % Typ Sestava KOMPLET Objednací číslo kg Rozsah dodávky Univerzální ohýbačka model Tvarovací přípravek na spirály model Rozšíření ohýbačky 010 pro ohýbání tenkostěnných trubek Topenářské rolny Příčné rolny Sestava Vše Tato sestava zahrnuje celý sortiment námi vyráběných ručních strojů, včetně kompletního příslušenství Podrobný popis strojů na předcházejících stranách sleva 15 % Typ Sestava VŠE Objednací číslo kg Rozsah dodávky Univerzální ohýbačka model Topenářské rolny Příčné rolny W Upínací podložka Stavitelný doraz Tvarovací přípravek na spirály model W Držák tvarovacího přípravku Zkrucovačka model Rozšíření ohýbačky 010 pro ohýbání tenkostěnných trubek Ohýbačka trubek kombi model Mezideska květen 2011
