1 Děkujeme za zakoupení kytary Ibanez. Všechny nástroje značky Ibanez jsou před expedováním podrobeny přísným kontrolám kvality. Účelem této uživatelské příručky je objasnit Vám, jak o kytaru pečovat a jak s ní zacházet tak, aby hrála stejně dobře, jako když opouštěla naši továrnu. Přečtěte prosím pečlivě tento manuál. Úprava krku Modely značky Ibanez s ocelovými strunami jsou vybaveny výztužnou tyčí, kterou lze napínat. Účelem této napínací tyče je upravovat krk tak, aby působil proti pnutí strun. Napínací tyč je třeba upravovat z různých důvodů. Jedním z nejčastějších důvodů je změna tloušťky strun nebo jejich ladění, což má vliv na pnutí strun. Změna napnutí struny může ovlivnit vzdálenost mezi strunou a pražci a způsobit tak drnčení strun o pražce nebo nežádoucí tóny. Jestliže chcete výztužnou tyč upravit, najděte matici tyče, přiložte k ní příslušný klíč a pomocí něj matici buď utáhněte (ve směru hodinových ručiček), nebo povolte (proti směru hodinových ručiček). Pnutí napínací tyče můžete změřit tak, že dáte kapodastr k prvnímu pražci a stisknete strunu u pražce ležícího v místě, kde se krk spojuje s tělem kytary. Měřítko umístěte mezi strunu a osmý pražec. Vzdálenost mezi strunou a pražcem by měla být asi 0,2 0,5 mm. Tato vzdálenost vypovídá o uvolnění krku kytary. Jestliže je krk příliš uvolněn, může to způsobit špatnou intonaci a nepohodlné hraní ve střední části krku, kde jsou struny příliš vysoko nad pražci. Jestliže je krk příliš utažen, způsobuje to drnčení strun o pražce. Úpravě krku kytary je třeba věnovat náležitou pozornost a doporučujeme, abyste tuto činnost svěřili kvalifikovaným odborníkům. 1

2 Nastavení vložky kobylky Pokud je zdvih strun příliš vysoký či nízký i přesto, že je nastavení krku v pořádku, může být nezbytné nastavit vložku kobylky. Stejně tak, jako nastavení krku, i nastavení vložky kobylky vyžaduje speciální techniky a nástroje, a mělo by být prováděno profesionálním opravářem či odborníkem u vašeho prodejce. Zvláště u elektro-akustických kytar je třeba věnovat speciální péči u modelů jež mají snímač pod kobylkou. U těchto modelů může být zvuk velmi výrazně ovlivněn tím, že je vložka kobylky příliš vysoko nebo nízko. _Poloha strun (vzdálenost mezi strunou a pražcem)_ Poloha strun je u kytar značky Ibanez nastavena už při výrobě, ale z různých důvodů se může poloha strun změnit. Na nástroj může působit okolní teplota a vlhkost. Polohu strun lze u akustických kytar ovládat pomocí sedla na kobylce. Úpravu polohy strun by měl provádět pouze kvalifikovaný odborník. Jestliže jsou struny příliš vysoko, je možno je snížit obroušením spodní části sedla kobylky, čímž se sedlo sníží. Jestliže jsou struny příliš nízko, mohou struny drnčet o pražce nebo znít nečistě. Lze to napravit tím, že se sedlo kobylky podloží nebo nahradí vyšším sedlem. Čištění Pravidelné čištění kytary je jedním z nejdůležitějších způsobů, jak zachovat její povrchovou úpravu a prodloužit životnost strun. Vlhkost, pocení a mastnota z prstů jež zůstává na strunách či kovových částech může způsobit korozi. Používejte speciální kytarové utěrky okamžitě po každém hraní. Kytary s lakovaným povrchem udržujte kytarovou utěrkou spolu s leskem speciálně vytvořeným pro kytary nebo použijte měkký bavlněný hadřík. Polyesterové hadříky mohou povrch poškrábat. Povrch může být poškozen čistidly či vosky obsahujícími rozpouštědla jako jsou ředidla či alkohol. Pokud je povrch nástroje velmi umazaný, čistěte je použitím silně vyždímaného bavlněného hadříku s malým množstvím saponátu zředěným vodou. Poté použijte suchý hadřík pro úplné odstranění vlhkosti. Proveďte tuto činnost v nejkratším možném čase a buďte velmi opatrní, aby se vlhkost nedostala na žádnou část nástroje s neupraveným povrchem. Pokud se voda dostane na takovouto část, vlhkost může být absorbována a může dojít k její deformaci. 2

3 Struny, ladící mechanika Pokud je zvuk mdlý, pokud zaznamenáte drnčení nebo pokud již intonace není správná, je čas pro výměnu strun. Abyste mohli zajistit dobrý zvuk a ideální hratelnost, zvolte prosím kvalitní kytarové struny. U nástrojů, které byli již v továrně před odesláním vybaveny strunami D Addario EXPseries, doporučujeme jako náhradu použít struny stejné série. Před nasazením strun se ujistěte, že nejsou zlomené či zkroucené. Takovéto struny mohou být příčinou drnčení či neznělých tonů. Při výměně strun, můžete minimalizovat napětí krku postupnou výměnou strun po jedné. Při náhradě strun s jinou tvrdostí, může dojít k potřebě úpravy výztuhy krku kytarovým odborníkem či vaším prodejcem. Každá struna prochází tělem a je upevněna pomocí Ibanez Advantage TM kolíčků kobylky. Pro odstranění kolíčku, musíte nejprve otáčením ladícího kolíku dostatečně uvolnit strunu a poté za pomocí prstů či komerčně dostupného odstraňovače kolíčků (obr. 1) opatrně, tak aby nedošlo k poškození kobylky či kolíčku, kolíček vyjmout a nakonec vytáhnout zakulacený konec staré struny. Při nasazování nové struny, se ujistěte, že je její zakulacený konec ve správné poloze, tak jak ukazuje obrázek 2. Otočte strunu asi třikrát kolem kolíku odshora dolů. U strun č. 1 a 2, zajistěte konec struny, tak jak je to zobrazeno na obrázku 3, aby nedošlo k jejímu uvolnění. Použijte střihač drátů pro odstranění přebývajícího konce struny. Ladící mechaniky nevyžadují mazání. Stavěcí šrouby u ladících kolíků lze utahovat pomocí malého křížového šroubováku. Nicméně, přílišné napětí či uvolnění může ladící mechaniku poškodit. 3

4 Modely s nylonovými strunami Struny se připevňují ke kobylce tak, že se struna nejprve provleče otvorem pro struny a potom se upevní tak, jak je zobrazeno na obrázku. U první až čtvrté struny by počet smyček neměl být větší než dvě nebo tři, u ostatních strun není třeba více než 2 otáček. Při připevňování struny k ladící mechanice prostrčte konec struny dírou v kolíku, tak jak je to zobrazeno na obrázku a otočte strunu okolo kolíčku, tak aby se vynutí překrývalo, pevně zajišťujíc konec struny. 4

5 Péče o kytaru Akustické kytary jsou nejčastěji vyráběny ze dřeva. Proto je nutné pro dlouhou životnost nástroje dodržovat tyto zásady. Dřevo zůstává stálé, pokud je udržováno v odpovídající teplotě a vlhkosti. Pokud je používáno či uloženo v prostředí s extrémně nízkou či vysokou teplotou nebo extrémně nízkou či vysokou vlhkostí začne bobtnat či sesychat. Může tak dojít až k prasknutí či jinému poškození, pravděpodobnému zapříčinění zkroucení krku, vyboulení či deformaci těla a může dojít i k tomu, že je nástroj nehratelný. Doporučená teplota pro uskladnění či použití je od 15 do 30 stupňů Celsia. Doporučená vlhkost vzduchu je mezi 40 a 55%. V zimě mohou být vyhřívané místnosti extrémně suchým prostředím, dosahujícím úrovně vlhkosti i pod 20%. Extrémně suché podmínky mohou způsobit poškození dřevěných částí vašeho nástroje, používejte proto zvlhčovač pro zvýšení vlhkosti na úroveň vyšší než 40%. Pokud používáte zvlhčovač vzduchu, ujistěte se, že proud vlhkosti či páry se přímo nedotýká nástroje samého. Pokud ani přes použití zvlhčovače vzduchu nejste schopni dosáhnout požadované úrovně vlhkosti vzduchu, doporučujeme aby jste zvlhčili poněkud chladnější místnost o přibližně 15 stupních Celsia a použili ji jako prostor pro uskladnění vaší kytary. Při nižších teplotách je snazší dosáhnout dané úrovně vlhkosti vzduchu. Pokud náhle přenesete studenou kytaru na teplé místo, vzdušná vlhkost zkondenzuje na povrchu kytary, čímž způsobí korozi kovových částí nástroje a strun a deformaci dřevěných částí. Před přenesením kytary z chladného prostředí do teplé místnosti, by jste měli nástroj uložit do plastového obalu a vyjmout jej až poté, co kytara dosáhne přibližně stejné teploty jaká je v místnosti. Dejte pozor na vysoké letní teploty. Vystavení kytary příliš vysokým teplotám po delší časový úsek (např. v automobilu zaparkovaném na přímém slunečním světle) může způsobit zkroucení či jiné poškození jejích nedřevěných částí jako např. plastových částí především v pouzdře předzesilovače či interního okruhu, či materiálů použitých na povrchu nástroje. Uvědomte si, že povrchová úprava je obzvláště náchylná k barevným změnám při vystavení na přímém slunečním světle. Dřevěné části nástroje jsou během období zvýšené vlhkosti vzduchu jako např. během období dešťů schopny absorbovat vlhkost a zapříčinit tak své nabobtnání či změnu tvaru. V prostorách kde je vaše kytara umístěna, používejte vysoušeč vzduchu pro udržení vlhkosti na odpovídající úrovni. Kytarové povlaky či pouzdra jsou velmi efektivní prostředkem pro ochranu vašeho nástroje před nárazy a během krátkých období na abnormální teploty či vlhkosti. Avšak, nabízejí pouze malou ochranu před takovýmito podmínkami trvajícími déle než 24 hodin. Pro delší čas musíte zajistit pro váš nástroj odpovídající prostředí. Upozornění Záruka nezahrnuje normální opotřebení i poškození způsobené nekvalifikovanou osobou při opravě, závady způsobené nevhodným použitím, nehodou či nedbalostí, v důsledku změny teploty nebo vlhkosti, vystavení či kontaktu se sluncem, ohněm, vlhkostí, tělesných solí a kyselin, poškození od kytarového řemene nebo stojanu či poškození během transportu či použití nadměrné síly. Životnost nástroje nemusí odpovídat záruční době, je závislá na jejím používání a na údržbě. 5

6 Předzesilovače Základní ovladače HLASITOST - Ovládá míru zesílení z předzesilovače. VÝŠKY - Ovládá zesílení/zeslabení vysokých frekvencí. STŘEDY - Ovládá zesílení/zeslabení středních frekvencí. BASY - Ovládá zesílení/zeslabení nízkých frekvencí. Speciální funkce SHAPE (profil) (SST, SRT, SPT, AEQ-SSP) Ovládá profil zvukového charakteru nástroje. Ovladač Shape současně nastavuje zesílení a zeslabení výšek/basů a středů v předdefinovaných úsecích. Pokud je ovladač dole, nemá na zvuk žádný vliv. PHASE (fáze) (SST, SRT, B-Band A5 TM, Fishman PREFIX PLUS-T TM, SPT, AEQ- SSP, AEQ3-MX) Eliminuje fázovou reverzi. LOW BATTERY (vybité baterie) (B-Band A5 TM, Fishman PREFIX PLUS-T TM, AEQ- SSP, AEQ3-MX) Pokud úroveň nabití baterií klesne pod optimální úroveň, tento indikátor se rozsvítí. BATTERY & B-CH (AEQ-45, AEQ-303, AEQ-201) Stisknutím tohoto tlačítka provedete test napětí baterií. Pokud se LEDky nerozsvítí, je třeba vyměnit baterie. CONTOUR (Fishman PREFIX PLUS-T TM ) Ovládá zesílení/zeslabení uplatňované na vybranou frekvenci. FREQUENCY (Fishman PREFIX PLUS-T TM ) Určuje frekvenční pásmo jež je zesilováno/zeslabováno ovladačem CONTOUR. PRE (B-Band A5 TM ) BRILLIANCE (Fishman PREFIX PLUS-T TM ) Ovládá zesílení/zeslabení zvučného (resonantního) stylu. N.FRE (B-Band A5 TM ) / NOTCH (Fishman PREFIX PLUS-T TM ) Volí frekvenci vytvářející zpětnou vazbu. N.DEP (B-Band A5 TM ) Určuje míru zpětné vazby. BLEND (AEQ3-MX) Ovládá rozložení signálu mezi magnetickým snímačem Ibanez a snímačem Fishman Sonicore TM pod kobylkou 6

7 FUNKCE LADIČKY Tlačítko zapnutí/vypnutí Každým stiskem tohoto tlačítka dochází k zapnutí/vypnutí ladičky. Ladička se automaticky vypne po 5 minutách. (Při zapnutí ladičky je odpojen výstupní signál z kytary.) Ihned po zapnutí je uveden do činnosti ochranný obvod, a tak ladička nemusí zareagovat na příliš jemně zahraný tón. Pro aktivaci ladičky zahrajte první tón silně. LED indikátory tónu Tyto LEDky určují tón struny na níž hrajete. Pokud máte přeladěno či podladěno, jako např. G#, oba indikátory G i # se rozsvítí. Pokud je zobrazen jiný tón než je ten, který si přejete, zkuste přitáhnout či povolit strunu dokud se nerozsvítí správné LEDky. Buďte opatrní, abyste neutáhli strnu příliš (přeladění), mohlo by dojít k jejímu prasknutí. Pokud jste na pochybách, je lépe strunu uvolnit a ladění zopakovat až do nalezení požadovaného ladění. LED indikátor naladění Pokud je struna naladěna, rozsvítí se zelená LED ve středu. Pokud je ladění struny nízké, rozsvítí se červená LED nalevo. Pokud je ladění struny vyšší, rozsvítí se červená LED napravo. POZNÁMKY Vyměňte baterie, pokud zaznamenáte některou z následujících situací. Pokles kvality zvuku či hlasitosti Ladička nereaguje když ji zapnete Po zapnutí ladičky nefungují indikátory LED Indikátory LED vybití baterie svítí či blikají Abyste zabránili zbytečnému vybití baterií, odpojte kabel vždy, když nebudete kytaru používat. (Fishman, Sonicore a PREFIX PLUS-T jsou ochrannými obchodními značkami Fishman Transducers. Inc.) Poznámka o kabelech XLR Kytary Ibanez vybavené konektorem XLR jsou navrženy tak, aby fungovaly bez falešné ( hluché ) zástrčky. Neexistuje však žádný výrobní standard pro kabely XLR. U některých kabelů je zvednuto uzemnění, takže nelze uzavřít obvod. V tom případě je nezbytné zasunout do výstupní čtvrtpalcové koncovky falešný ( hluchý ) jack 1/4", čímž se obvod uzavře a XLR výstup bude fungovat. 7

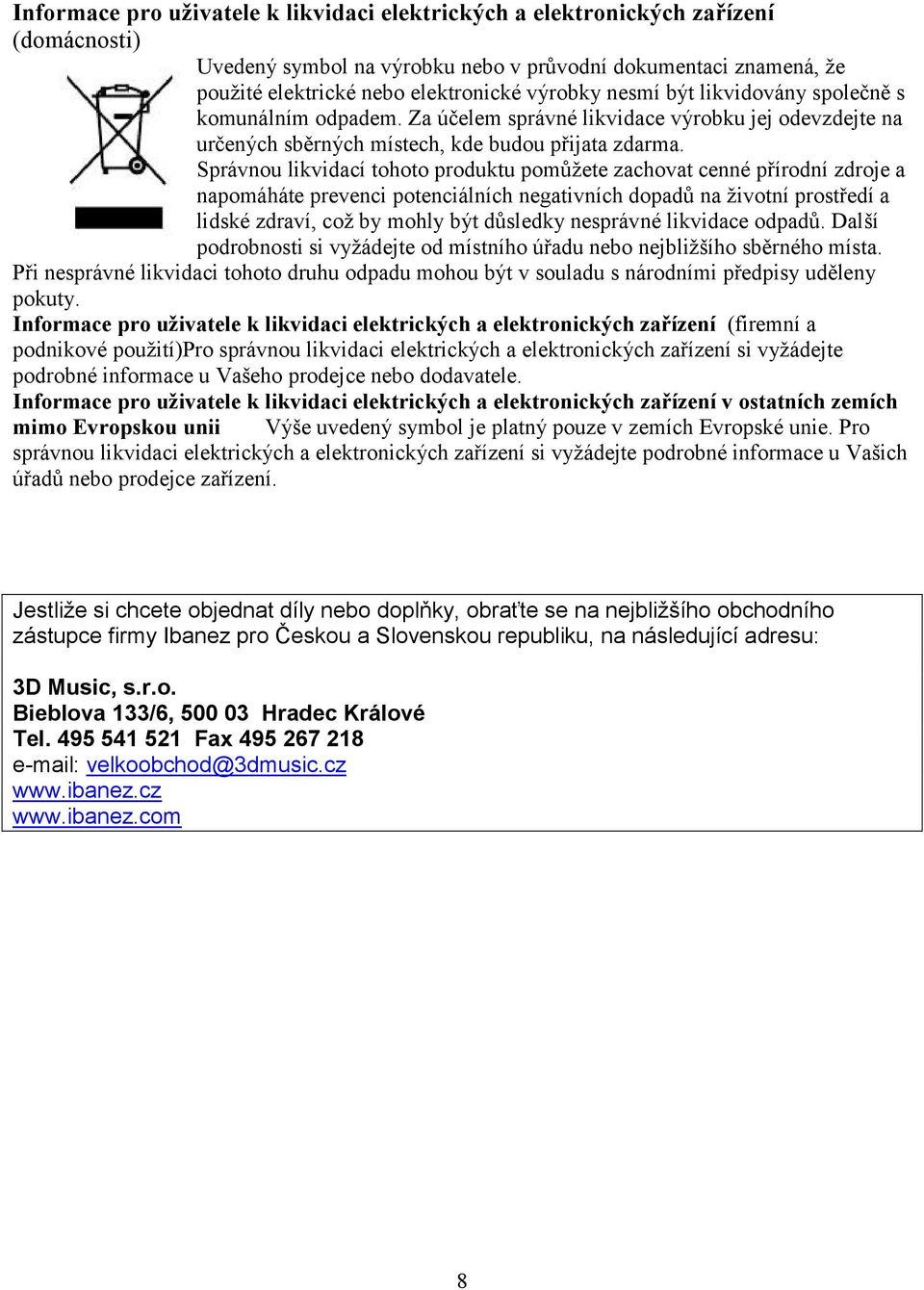

8 Informace pro uživatele k likvidaci elektrických a elektronických zařízení (domácnosti) Uvedený symbol na výrobku nebo v průvodní dokumentaci znamená, že použité elektrické nebo elektronické výrobky nesmí být likvidovány společně s komunálním odpadem. Za účelem správné likvidace výrobku jej odevzdejte na určených sběrných místech, kde budou přijata zdarma. Správnou likvidací tohoto produktu pomůžete zachovat cenné přírodní zdroje a napomáháte prevenci potenciálních negativních dopadů na životní prostředí a lidské zdraví, což by mohly být důsledky nesprávné likvidace odpadů. Další podrobnosti si vyžádejte od místního úřadu nebo nejbližšího sběrného místa. Při nesprávné likvidaci tohoto druhu odpadu mohou být v souladu s národními předpisy uděleny pokuty. Informace pro uživatele k likvidaci elektrických a elektronických zařízení (firemní a podnikové použití)pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašeho prodejce nebo dodavatele. Informace pro uživatele k likvidaci elektrických a elektronických zařízení v ostatních zemích mimo Evropskou unii Výše uvedený symbol je platný pouze v zemích Evropské unie. Pro správnou likvidaci elektrických a elektronických zařízení si vyžádejte podrobné informace u Vašich úřadů nebo prodejce zařízení. Jestliže si chcete objednat díly nebo doplňky, obraťte se na nejbližšího obchodního zástupce firmy Ibanez pro Českou a Slovenskou republiku, na následující adresu: 3D Music, s.r.o. Bieblova 133/6, Hradec Králové Tel Fax velkoobchod@3dmusic.cz 8
