1 Operační program Vzdělávání pro konkurenceschopnost Název projektu: Inovace magisterského studijního programu Fakulty ekonomiky a managementu Registrační číslo projektu: CZ.1.07/2.2.00/ PROJEKT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY.

2 Úvod 1. Základy hydromechaniky kapalin 2. Čerpadla 3. Průtokoměry Závěr

3

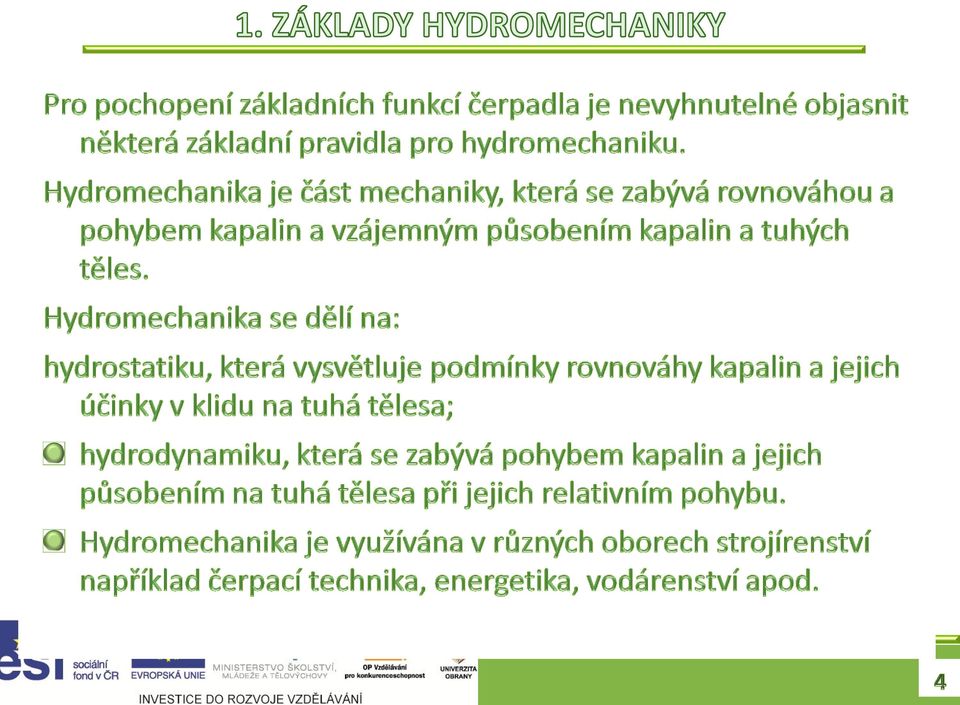

4

5 podíl hmotnosti a objemu. [kg.m -3 ] Hustota závisí na složení kapaliny, na teplotě a tlaku. Při zvyšování tlaku hustota mírně stoupá.

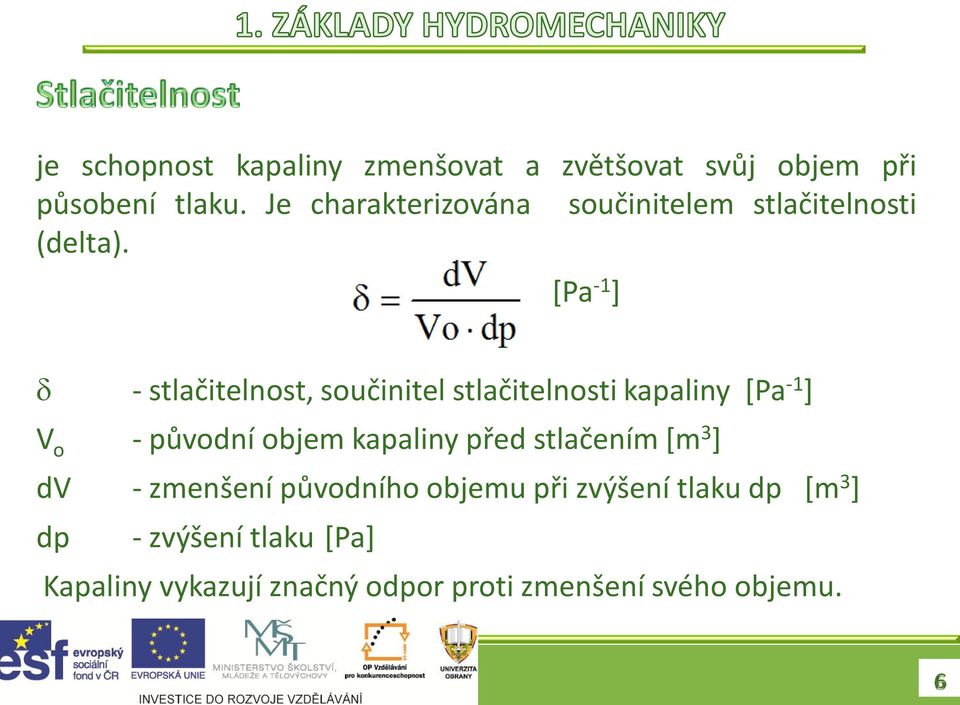

6 je schopnost kapaliny zmenšovat a zvětšovat svůj objem při působení tlaku. Je charakterizována součinitelem stlačitelnosti (delta). [Pa -1 ] - stlačitelnost, součinitel stlačitelnosti kapaliny [Pa -1 ] V o - původní objem kapaliny před stlačením [m 3 ] dv - zmenšení původního objemu při zvýšení tlaku dp [m 3 ] dp - zvýšení tlaku [Pa] Kapaliny vykazují značný odpor proti zmenšení svého objemu.

7 Kavitací (z latinského cavitas dutina) nazýváme složitý jev vzniku a zániku dutin v proudící kapalině. Kavitace vzniká při snížení tlaku kapaliny na tlak nasycených par. Při těchto podmínkách se začne kapalina odpařovat a následně se vytvářejí velmi malé bublinky. Tyto bublinky jsou unášeny proudící kapalinou, a jestliže se dostanou do oblasti vyššího tlaku, než je tlak nasycených par uvnitř kavitační bubliny, tak pára v bublině kondenzuje a vzniknou kavitační dutiny, kde je velmi nízký tlak. Do kavitačních dutin vniká značně velkou rychlostí okolní kapalina (imploze). Dutina se zaplní a urychlená kapalina se velkým rázem zastaví.

8 průtok čerpadla, specifická energie čerpadla, příkon čerpadla, účinnost čerpadla, dopravní tlak čerpadla (hydrostatická čerpadla), dovolená geodetická výška.

9 Je množství kapaliny, které proteče výtlačným hrdlem čerpadla za jednotku času. Podle způsobu měření hovoříme o hmotnostním nebo objemovém průtoku. Objemový průtok je objem kapaliny protékající daným průřezem za jednotku času. Označujeme jej Q. Q V t m 3 s 1

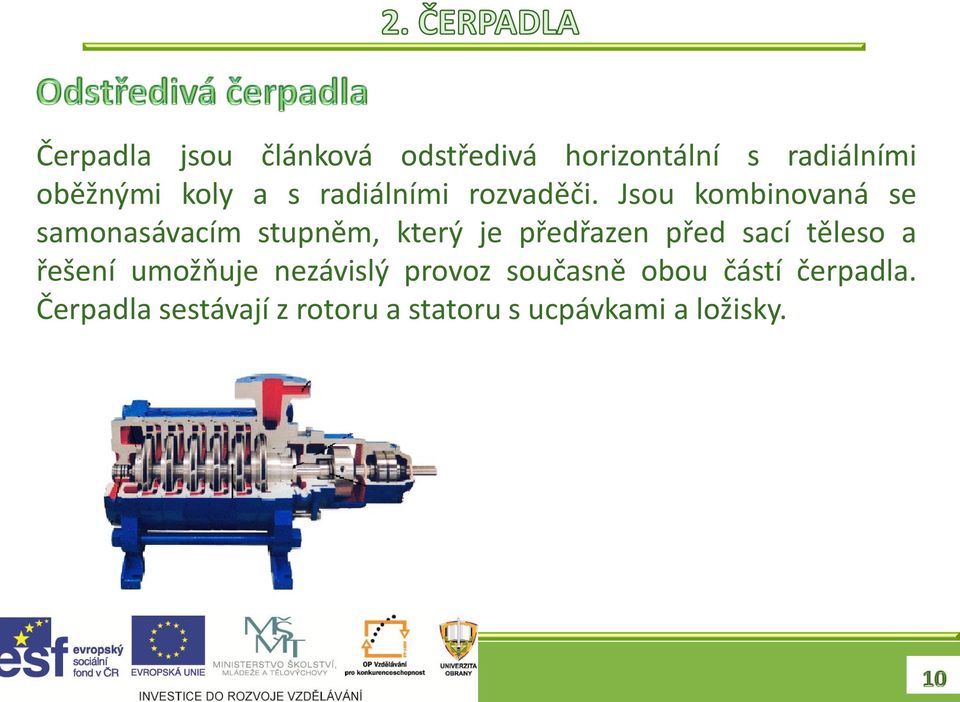

10 Čerpadla jsou článková odstředivá horizontální s radiálními oběžnými koly a s radiálními rozvaděči. Jsou kombinovaná se samonasávacím stupněm, který je předřazen před sací těleso a řešení umožňuje nezávislý provoz současně obou částí čerpadla. Čerpadla sestávají z rotoru a statoru s ucpávkami a ložisky.

11 Text nastudovat také (S10465/1 kapitola 3.4 str 48-50). Při malých rychlostech proudění kapaliny v potrubí se části kapaliny pohybují po rovnoběžných drahách, nemíchají se se sousedními částmi. Toto označujeme jako laminární proudění. Kolem aerodynamických těles probíhá laminární proudění - proudění bez vírů. Při turbulentním proudění Při turbulentním proudění se za tělesem tvoří víry. Tlak za tělesem je menší než před tělesem a to způsobí růst odporové síly. Turbulentní proudění vody se projevuje např. šumem vody ve vodovodním potrubí.

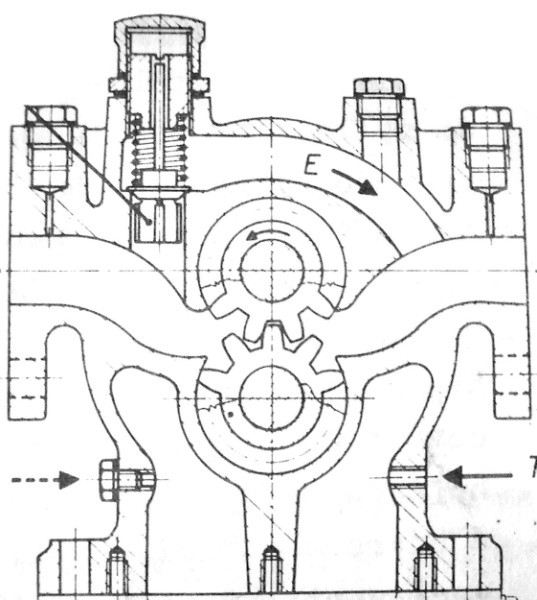

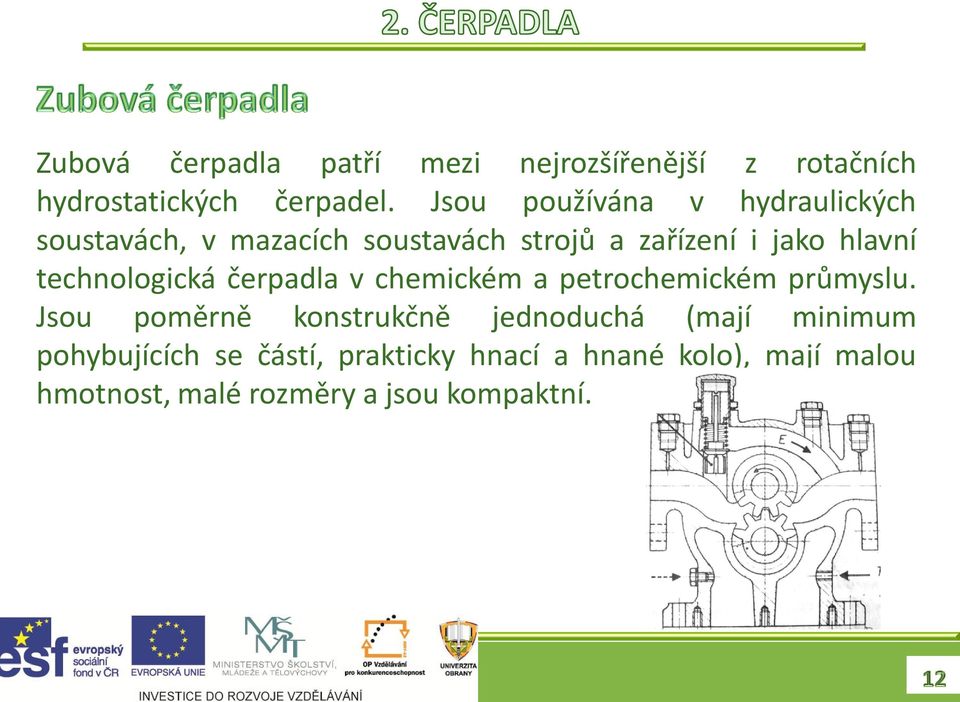

12 Zubová čerpadla patří mezi nejrozšířenější z rotačních hydrostatických čerpadel. Jsou používána v hydraulických soustavách, v mazacích soustavách strojů a zařízení i jako hlavní technologická čerpadla v chemickém a petrochemickém průmyslu. Jsou poměrně konstrukčně jednoduchá (mají minimum pohybujících se částí, prakticky hnací a hnané kolo), mají malou hmotnost, malé rozměry a jsou kompaktní.

13 Pístová čerpadla patří mezi nejstarší typy čerpadel. Množství kapaliny dopravované pístovým čerpadlem se určuje objemem vytvořeným při pohybu (zdvihu) pístu ve válci.

14 Jsou důležitou částí technologie na čerpací stanici pohonných hmot. Přesné měření objemu produktu, jeho teploty a průběžný přepočet objemu na standardní teplotu 15 C je základním předpokladem kvalitního řízení zásob. Díky integrované detekci spodní vody je vytvořen systém zajištění kvality. Společně s registrací množství vydané kapaliny ze stojanů může být detekován případný únik kapalin. Prostřednictvím pokladního systému je možno sledovat vydané množství i ztráty a s pomocí telemetrie vznikne vysoce hodnotný a univerzální nástroj pro řízení skladu pohonných hmot a olejů. Vysoce přesné zařízení pro měření obsahu nádrží bylo navrženo zejména pro použití na čerpacích stanicích pohonných hmot.

15 Objemovým průtokem Qv označujeme objem tekutiny, který projde potrubím za jednotku času (například m3.s-1). Pro zjištění objemového průtoku se využívá měření pomocí rozdílů tlaků nebo výpočet z rychlosti proudění tekutiny v potrubí o známém průřezu. Předpokládáme ovšem, že tekutina zaplňuje celé potrubí, což nemusí vždy odpovídat skutečnosti. Při měření průtoku kapalin je někdy potřeba provádět korekci objemového průtoku na změny teploty a tlaku. U měření průtoku plynů a par musíme tyto korekce provádět vždy vzhledem ke stlačitelnosti proudícího média. r:

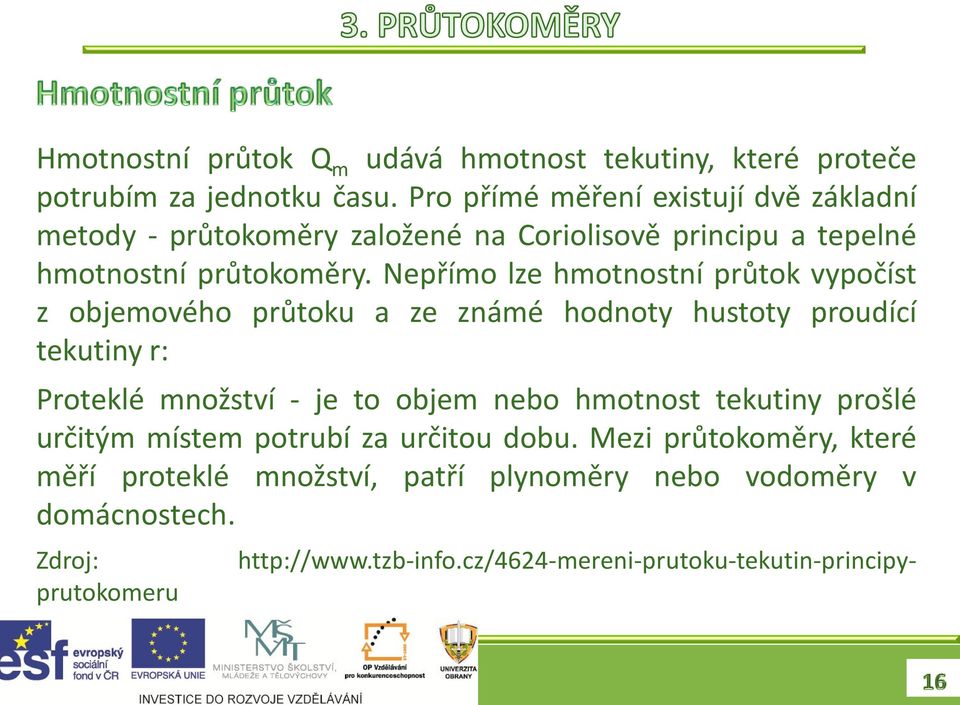

16 Hmotnostní průtok Q m udává hmotnost tekutiny, které proteče potrubím za jednotku času. Pro přímé měření existují dvě základní metody - průtokoměry založené na Coriolisově principu a tepelné hmotnostní průtokoměry. Nepřímo lze hmotnostní průtok vypočíst z objemového průtoku a ze známé hodnoty hustoty proudící tekutiny r: Proteklé množství - je to objem nebo hmotnost tekutiny prošlé určitým místem potrubí za určitou dobu. Mezi průtokoměry, které měří proteklé množství, patří plynoměry nebo vodoměry v domácnostech. Zdroj: prutokomeru

17
