1 Elektrické kolo ZWD 205C Děkujeme za nákup našeho elektrického kola. PŘED POUŽITÍM ČTĚTE PEČLIVĚ TUTO PŘÍRUČKU ZWD 205C

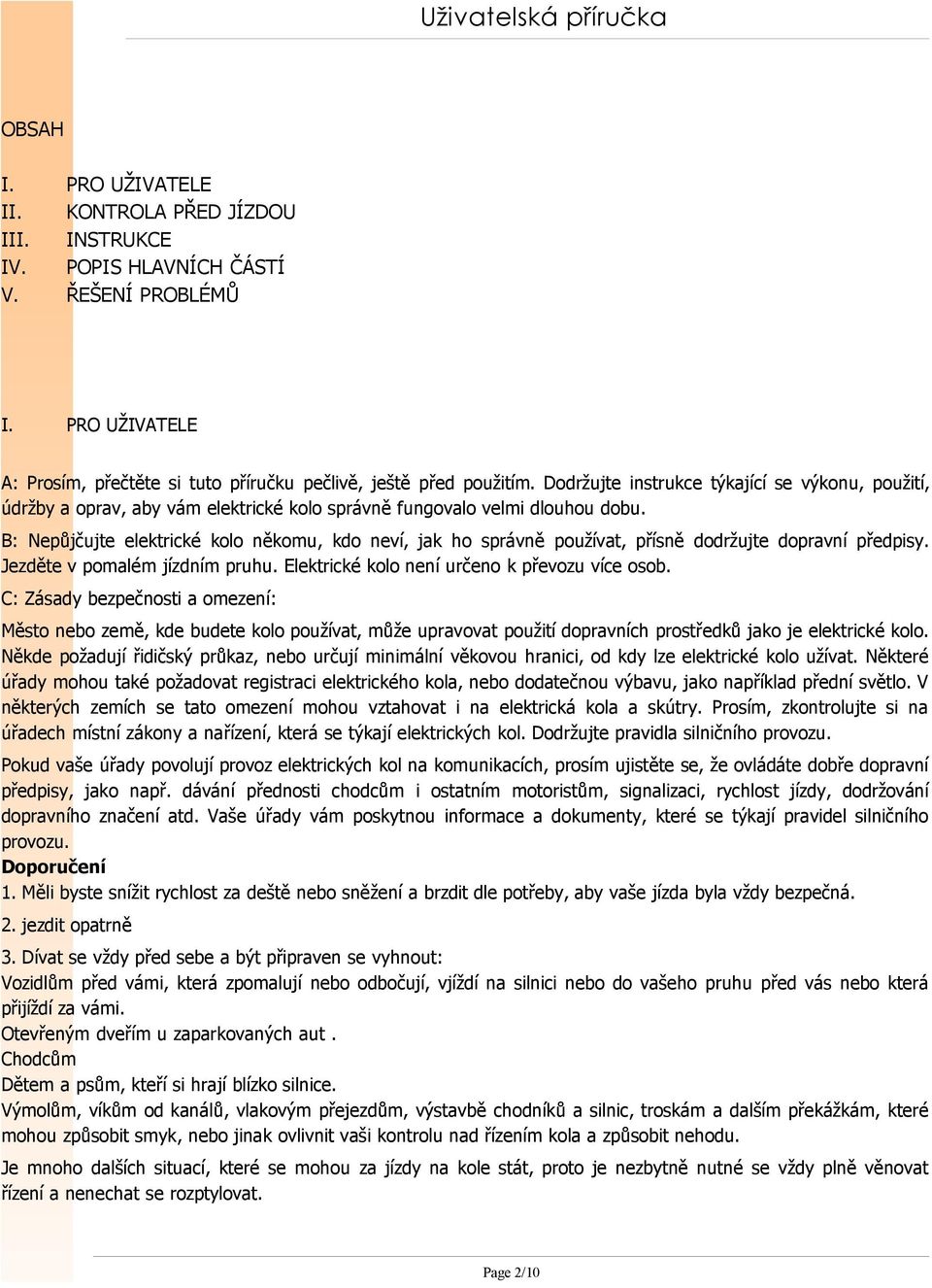

2 OBSAH I. II. III. IV. V. PRO UŽIVATELE KONTROLA PŘED JÍZDOU INSTRUKCE POPIS HLAVNÍCH ČÁSTÍ ŘEŠENÍ PROBLÉMŮ I. PRO UŽIVATELE A: Prosím, přečtěte si tuto příručku pečlivě, ještě před použitím. Dodržujte instrukce týkající se výkonu, použití, údržby a oprav, aby vám elektrické kolo správně fungovalo velmi dlouhou dobu. B: Nepůjčujte elektrické kolo někomu, kdo neví, jak ho správně používat, přísně dodržujte dopravní předpisy. Jezděte v pomalém jízdním pruhu. Elektrické kolo není určeno k převozu více osob. C: Zásady bezpečnosti a omezení: Město nebo země, kde budete kolo používat, může upravovat použití dopravních prostředků jako je elektrické kolo. Někde požadují řidičský průkaz, nebo určují minimální věkovou hranici, od kdy lze elektrické kolo užívat. Některé úřady mohou také požadovat registraci elektrického kola, nebo dodatečnou výbavu, jako například přední světlo. V některých zemích se tato omezení mohou vztahovat i na elektrická kola a skútry. Prosím, zkontrolujte si na úřadech místní zákony a nařízení, která se týkají elektrických kol. Dodržujte pravidla silničního provozu. Pokud vaše úřady povolují provoz elektrických kol na komunikacích, prosím ujistěte se, že ovládáte dobře dopravní předpisy, jako např. dávání přednosti chodcům i ostatním motoristům, signalizaci, rychlost jízdy, dodržování dopravního značení atd. Vaše úřady vám poskytnou informace a dokumenty, které se týkají pravidel silničního provozu. Doporučení 1. Měli byste snížit rychlost za deště nebo sněžení a brzdit dle potřeby, aby vaše jízda byla vždy bezpečná. 2. jezdit opatrně 3. Dívat se vždy před sebe a být připraven se vyhnout: Vozidlům před vámi, která zpomalují nebo odbočují, vjíždí na silnici nebo do vašeho pruhu před vás nebo která přijíždí za vámi. Otevřeným dveřím u zaparkovaných aut. Chodcům Dětem a psům, kteří si hrají blízko silnice. Výmolům, víkům od kanálů, vlakovým přejezdům, výstavbě chodníků a silnic, troskám a dalším překážkám, které mohou způsobit smyk, nebo jinak ovlivnit vaši kontrolu nad řízením kola a způsobit nehodu. Je mnoho dalších situací, které se mohou za jízdy na kole stát, proto je nezbytně nutné se vždy plně věnovat řízení a nenechat se rozptylovat. Page 2/10

3 4. Jezdit vpravo, podle stejných pravidel jako ostatní dopravní prostředky a tak blízko u krajnice, jak jen to jde. 5. Zastavit dle dopravního značení a na semaforech, na křižovatkách zpomalit a dívat se všemi směry. Pamatujte si: při dopravní nehodě s motorovým vozidlem elektrické kolo vždy prohraje. Proto buďte připraveni dát přednost, i když máte přednost v jízdě vy. 6. Používejte znamení při odbočování. 7. Při jízdě na elektrickém kole používejte ochrannou přilbu. D. Otočné části by měly být namazané vazelínou. Prodlouží to jejich životnost. Obecně řečeno, kolo by se mělo každých 6 měsíců namazat novou vazelínou. Řetěz a soukolí by se mělo mazat a čistit pravidelně, abychom se vyvarovali opotřebení nebo přetržení. E. Najděte si vždy dost času na kontrolu matic na zadním kole. Pokud jsou některé z nich povolené, dotáhněte je, jinak hrozí vážná nehoda. F. Při spuštění motoru, může mít řidič zvláštní pocit, což je způsobeno vysokými otáčkami motoru to je normální. Během jízdy je tento pocit nepatrný. G. Maximální nosnost je 120 kg (včetně řidiče), velké přetížení poškodí regulátor a snižuje životnost baterie. H. Vzdálenost, kterou ujedete na jedno nabití závisí na následujících faktorech: 1. Regulátor vyhodnocuje nejnižší napětí. Když je napětí baterie na nízké úrovni, regulátor zastaví přívod energie. Nicméně velké vybití snižuje životnost baterie. 2. Teplota prostředí, zatížení, použití brzd, sklon terénu, nižší rychlost v pomalém jízdním pruhu. I. Pokud kolo delší dobu nepoužíváte, nabíjejte baterii jednou za měsíc, na každé baterii probíhá tak zvaný samovybíjecí proces. J. VAROVÁNÍ: po každé jízdě: 1. ujistěte se, že je startovací klíč vypnutý a všechny klíče jsou uloženy na bezpečném místě 2. ujistěte se, že baterie není úplně nebo skoro vybitá 3. ujistěte se, že je plyn otočen do pozice vypnuto 4. používejte stojan 5. nenechávejte elektrické kolo venku nebo na místě, kde by ho mohla poškodit vlhkost 6. nenechávejte děti mladší 16 let, aby si bez dozoru s elektrickým kolem hrály II KONTROLA PŘED JÍZDOU A. Otočte řídítka doleva I doprava. Musí být snadno pohyblivá, žádná omezení při otáčení. Zatáhněte za řídítka směrem nahoru, nesmí zde být žádná vůle. B. ukazatel napětí na baterii / klakson / přední světlo musí fungovat C. obě brzdy jsou citlivé a spolehlivé D. zpětné zrcátko není rozbité (pokud je součástí výbavy) Page 3/10

4 E. matice na předním i zadním kole jsou utažené F. pláště na předním i zadním kole jsou v pořádku, správně nahuštěné a nejsou zteřelé G. pedály jsou pevné a jejich otočná část se bez problémů otáčí H. řetěz není moc povolený ale ani moc přitažený I. baterie je pevně usazená J. sedadlo musí být v pohodlné a v zajištěné poloze III INSTRUKCE A. nastartování kola 1. Složte opěrný stojan, posaďte se na kolo, řidič by se na kole měl držet vzpřímeně, vypínač on/off zapněte do pozice on a na řídítkách přidejte plyn otočením pravé rukojeti proti směru hodinových ručiček. Přidávejte ho pomalu a ne na maximum. Ušetříte tím energii a prodloužíte životnost baterie. 2. elektrické kolo má funkci odstřižení odběru energie během brzdění k zajištění bezpečnosti řidiče. Řidič by měl co nejvíce omezit frekvenci brzdění a rozjezdů, aby ušetřil energii a prodloužil životnost elektrického kola. 3. Pokud jedete na kole v tunelu nebo v noci, ujistěte se, pro svou bezpečnost, že máte rozsvícené světlo. B. Varování - používání a uložení kola 1. Po ukončení jízdy, otočte vypínač on/off do pozice off, aby skončil přísun energie a vyndejte klíč. 2. Pokud tlačíte kolo zpět pěšky, vypněte přívod energie, abyste zabránili neočekávané manipulaci s plynem, mohlo by to vést k nehodě. 3. Kolo parkujte vždy postavené, nikdy volně položené na zemi. 4. Nikdy nejezděte po ulicích, kde je víc než 20 cm vody, ochráníte tak elektrický systém kola. B. Postup při nabíjení 1. Před nabíjením se ujistěte, že předepsané napětí vaší nabíječky je stejné jako napětí v síti. 2. Nejprve propojte zásuvku s nabíječkou, poté zapojte zástrčku do sítě. Když je baterie nabitá, nejprve odpojte zástrčku ze sítě a pak z nabíječky. C. Varování při nabíjení 1. Před použitím nového kola byste poprvé měli nabíjet více než 12 hodin. 2.Při každodenním používání nabíjejte kolo pravidelně. Nejlepší je nabíjet kolo každý den nezávisle na tom, kolik kilometrů ujedete. Pokud kolo delší dobu nepoužíváte, nabíjejte ho nejméně jednou měsíčně kvůli zachování životnosti baterie. 3. Když se baterie nabíjí, dejte ji z dosahu hořlavých materiálů, nabíječku ani baterii nezakrývejte, mohlo by dojít k nehodě. Při použití a uložení nabíječky věnujte pozornost tomu, aby se nedostala do kontaktu s kapalinami a kovy. Také dejte pozor, aby nespadla z výšky, mohla by se poškodit. 4. V nabíječce je velké elektrické napětí, proto ji nerozebírejte. Je to velmi nebezpečné. 5. Před nabíjením musí být vypínač on/off v poloze off jinak hrozí zničení elektrického systému. Page 4/10

5 6. Vyřazené baterie předejte na určené sběrné místo, aby neohrožovala životní prostředí. 7. Nenabíjejte nebo neskladujte elektrické kolo blíž než 6 m od jakéhokoli zdroje tepla. IV POPIS HLAVNÍCH ČÁSTÍ spínací skříňka Page 5/10

6 (ON) : zapnutí přívodu elektrické energie (OFF) : vypnutí přívodu energie sedadlo Pomocí této páčky lze sedadlo odklopit a vysunout baterii z rámu kola. Pozor na správné zajištění sedadla během jízdy. baterie Page 6/10

7 pojistka, 2 zástrčka pro nabíječ, 3 připojení baterie k elektrickému systému kola přesmyk Přesmyk SHIMANO Páčkou volíte požadovaný převod, volba nemá vliv na elektrický pohon, je pouze pro pohon pomocí pedálů. indikátor napětí baterie Page 7/10

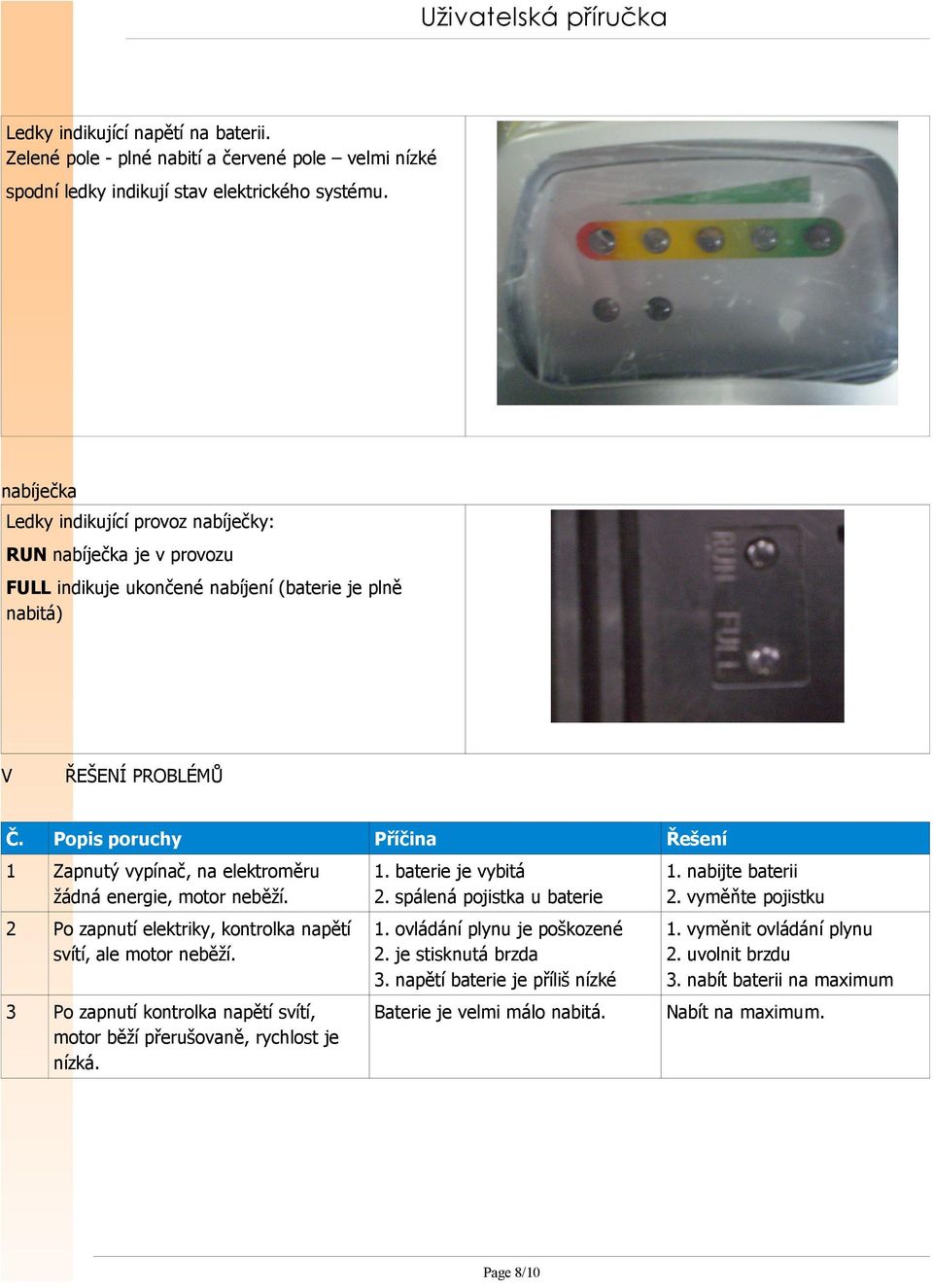

8 Ledky indikující napětí na baterii. Zelené pole - plné nabití a červené pole velmi nízké spodní ledky indikují stav elektrického systému. nabíječka Ledky indikující provoz nabíječky: RUN nabíječka je v provozu FULL indikuje ukončené nabíjení (baterie je plně nabitá) V ŘEŠENÍ PROBLÉMŮ Č. Popis poruchy Příčina Řešení 1 Zapnutý vypínač, na elektroměru žádná energie, motor neběží. 1. baterie je vybitá 2. spálená pojistka u baterie 1. nabijte baterii 2. vyměňte pojistku 2 Po zapnutí elektriky, kontrolka napětí svítí, ale motor neběží. 1. ovládání plynu je poškozené 2. je stisknutá brzda 3. napětí baterie je příliš nízké 1. vyměnit ovládání plynu 2. uvolnit brzdu 3. nabít baterii na maximum 3 Po zapnutí kontrolka napětí svítí, motor běží přerušovaně, rychlost je nízká. Baterie je velmi málo nabitá. Nabít na maximum. Page 8/10

9 4 Ujetá malá vzdálenost na plné nabití. 1. baterie je nedostatečně nabitá 2. podhuštěné pneumatiky 3. velké zatížení 4. jízda v noci použití světel 1. nabít baterii na maximum 2. dohustit pneumatiky vzduchem 3. snížit zatížení 4. normální stav ZÁRUKA Informace 1 Rám kola záruka 2 roky. 2 Další hlavní části (motor, regulátor) záruka 2 rok. 3 Baterie záruka 2 roky. Záruka se nevztahuje na běžné snížení kapacity používáním (39% po dvou letech). 4 Žárovky, brzdy, pláště atd. Se považují za spotřební zboží, proto pokud je nutná výměna, můžete koupit náhradní díl u autorizovaného prodejce. TECHNICKÉ PARAMETRY model: ZWD 205C zatížení: 120 kg ráfek: 26' rychlost: 25 km/h dojezd: 50 Km baterie: gelová: 36V 12Ah výkon motoru: 36V 250W Page 9/10

10 převod: SHIMANO 6 stupňů Dovozce: FOREST MERI s.r.o. Kroupova 102a Brno Česká republika forestmeri@forestmeri.cz Page 10/10
