1 Ergonomie UNIORU - ochrana vašich rukou Nástroje na servis kol Nástroje na kolo Nástroje na rám a vidlice Multifunkční nástroje Nástroje na sady kol Sady nástrojů Nová pokročilá technologie Použití nových technologických postupů a materiálů prvotřídní kvality mají za výsledek výrobu nástrojů s dlouhou životností, bezpečnostní designy zajišťují opravy bez poškození, technologie podle přání zákazníka, vynikající efektivitu; moderní materiály a ergonomický design poskytují dobrý vzhled a bezpečné použití. Technologie na přání zákazníka pro vynikající výsledky Naše technologie nabízejí přizpůsobení částem kol všech výrobců. Díky naší tradici, našemu vlastnímu designu a neustálému technickému vývoji a moderní technologii jsme vždy o krok vpředu. Vynikající odolnost Pomocí ručních nástrojů Unior lze řadu úkolů realizovat rychleji a nástroje usnadňují práci v těsných oblastech. Jsou také přizpůsobeny pro práci dokonce na nejnovějších modelech kol. 308

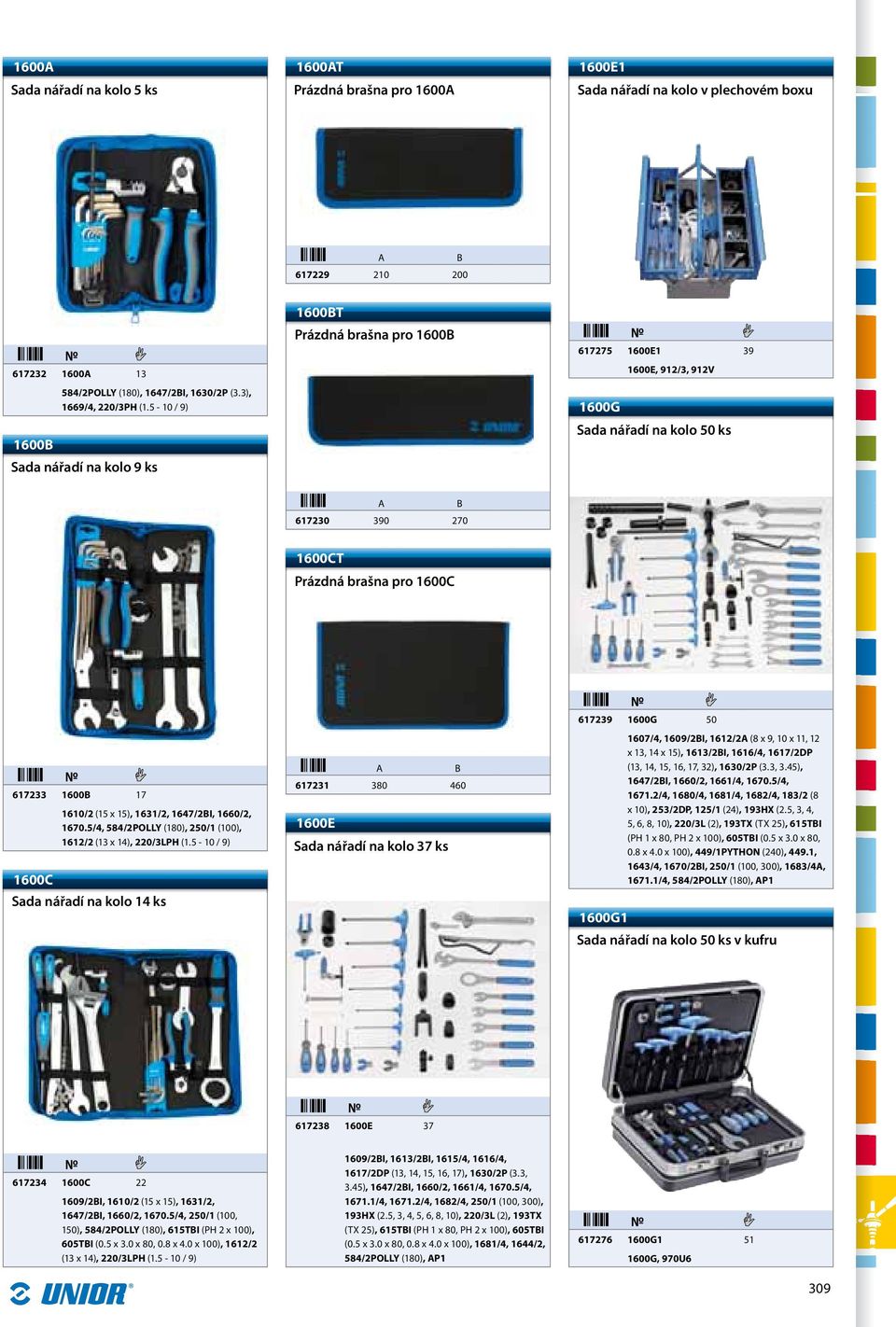

2 1600A Sada nářadí na kolo 5 ks 1600AT Prázdná brašna pro 1600A 1600E1 Sada nářadí na kolo v plechovém boxu A B A /2POLLY (180), 1647/2BI, 1630/2P (3.3), 1669/4, 220/3PH ( / 9) 1600B Sada nářadí na kolo 9 ks 1600BT Prázdná brašna pro 1600B E E, 912/3, 912V 1600G Sada nářadí na kolo 50 ks A B CT Prázdná brašna pro 1600C B /2 (15 x 15), 1631/2, 1647/2BI, 1660/2, /4, 584/2POLLY (180), 250/1 (100), 1612/2 (13 x 14), 220/3LPH ( / 9) 1600C Sada nářadí na kolo 14 ks A B E Sada nářadí na kolo 37 ks G /4, 1609/2BI, 1612/2A (8 x 9, 10 x 11, 12 x 13, 14 x 15), 1613/2BI, 1616/4, 1617/2DP (13, 14, 15, 16, 17, 32), 1630/2P (3.3, 3.45), 1647/2BI, 1660/2, 1661/4, /4, /4, 1680/4, 1681/4, 1682/4, 183/2 (8 x 10), 253/2DP, 125/1 (24), 193HX (2.5, 3, 4, 5, 6, 8, 10), 220/3L (2), 193TX (TX 25), 615TBI (PH 1 x 80, PH 2 x 100), 605TBI (0.5 x 3.0 x 80, 0.8 x 4.0 x 100), 449/1PYTHON (240), 449.1, 1643/4, 1670/2BI, 250/1 (100, 300), 1683/4A, /4, 584/2POLLY (180), AP1 1600G1 Sada nářadí na kolo 50 ks v kufru E C /2BI, 1610/2 (15 x 15), 1631/2, 1647/2BI, 1660/2, /4, 250/1 (100, 150), 584/2POLLY (180), 615TBI (PH 2 x 100), 605TBI (0.5 x 3.0 x 80, 0.8 x 4.0 x 100), 1612/2 (13 x 14), 220/3LPH ( / 9) 1609/2BI, 1613/2BI, 1615/4, 1616/4, 1617/2DP (13, 14, 15, 16, 17), 1630/2P (3.3, 3.45), 1647/2BI, 1660/2, 1661/4, /4, /4, /4, 1682/4, 250/1 (100, 300), 193HX (2.5, 3, 4, 5, 6, 8, 10), 220/3L (2), 193TX (TX 25), 615TBI (PH 1 x 80, PH 2 x 100), 605TBI (0.5 x 3.0 x 80, 0.8 x 4.0 x 100), 1681/4, 1644/2, 584/2POLLY (180), AP G G, 970U6 309

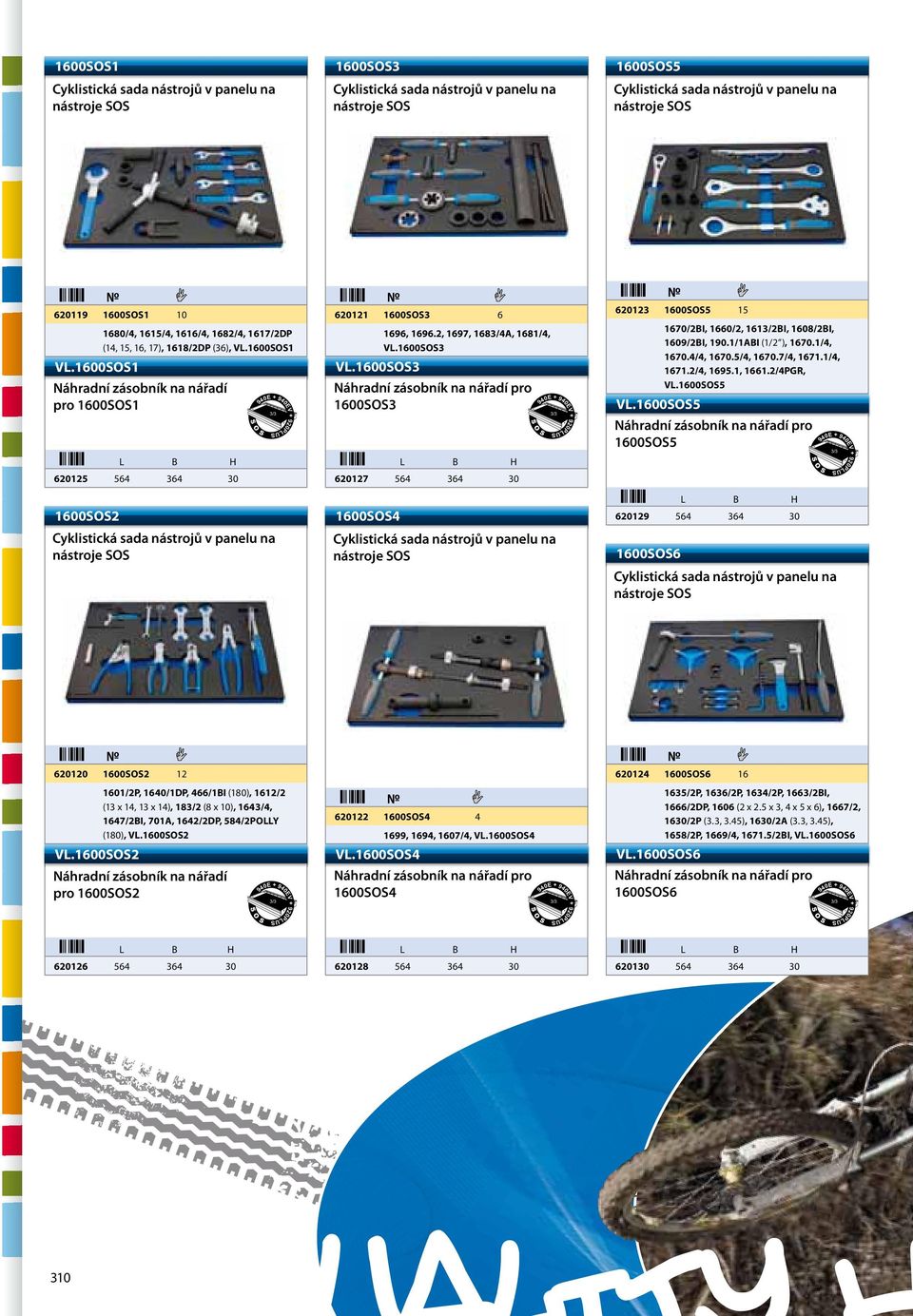

3 1600SOS1 Cyklistická sada nástrojů v panelu na nástroje SOS 1600SOS3 Cyklistická sada nástrojů v panelu na nástroje SOS 1600SOS5 Cyklistická sada nástrojů v panelu na nástroje SOS $ 1600SOS /4, 1615/4, 1616/4, 1682/4, 1617/2DP (14, 15, 16, 17), 1618/2DP (36), VL.1600SOS1 VL.1600SOS1 Náhradní zásobník na nářadí pro 1600SOS1 L B H SOS2 Cyklistická sada nástrojů v panelu na nástroje SOS $ 1600SOS , , 1697, 1683/4A, 1681/4, VL.1600SOS3 VL.1600SOS3 Náhradní zásobník na nářadí pro 1600SOS3 L B H SOS4 Cyklistická sada nástrojů v panelu na nástroje SOS $ 1600SOS /2BI, 1660/2, 1613/2BI, 1608/2BI, 1609/2BI, 190.1/1ABI (1/2 ), /4, /4, /4, /4, /4, /4, , /4PGR, VL.1600SOS5 VL.1600SOS5 Náhradní zásobník na nářadí pro 1600SOS5 L B H SOS6 Cyklistická sada nástrojů v panelu na nástroje SOS $ 1600SOS /2P, 1640/1DP, 466/1BI (180), 1612/2 (13 x 14, 13 x 14), 183/2 (8 x 10), 1643/4, 1647/2BI, 701A, 1642/2DP, 584/2POLLY (180), VL.1600SOS2 VL.1600SOS2 Náhradní zásobník na nářadí pro 1600SOS $ 1600SOS , 1694, 1607/4, VL.1600SOS4 VL.1600SOS4 Náhradní zásobník na nářadí pro 1600SOS $ 1600SOS /2P, 1636/2P, 1634/2P, 1663/2BI, 1666/2DP, 1606 (2 x 2.5 x 3, 4 x 5 x 6), 1667/2, 1630/2P (3.3, 3.45), 1630/2A (3.3, 3.45), 1658/2P, 1669/4, /2BI, VL.1600SOS6 VL.1600SOS6 Náhradní zásobník na nářadí pro 1600SOS6 L B H L B H L B H

4 1601/2P Kleště pro demontáž plášťů kol materiál: chrom vanadium celé kalené a temperované povrchová úprava: chrom rukojeti izolované plastovým návlekem Kleště pro demontáž pneumatik jsou navrženy pro přímou demontáž pneumatiky - zvláště pro pneumatiky, které se již spojily s ráfkem. Při použití kleští zmáčkneme pneumatiku tak, že se oddělí od krajů ráfku. Pomocí tohoto úchopu pak umožníme odstranění pneumatik. Vypracovaný tvar kleští umožňující oddělení pneumatiky od ráfku zajišťuje, že nepropíchneme vnitřní duši během odstraňování pneumatiky. Kleště jsou pochromované a potažené plastem, což zajišťuje pohodlné držení nástroje. 1602/2 Řízení převodové konzole Materiál: uhlíková ocel, trubka je vyrobena z konstrukční oceli Řízení převodové konzole, se závitem na něm, musí být rovnoběžná se zadními koly, která je základem pro hladký chod řetězu a pro rychlé, efektivní přesunutí. Pokud jízdní kolo spadne na pravou stranu, pak dojde často k poškození zadního převodu a k deformaci konzole (držáku) převodů. To způsobí ztrátu souběžnosti držáku převodů, což ztěžuje řádnou funkci přehazovačky. Při provádění oprav musí být nejprve vycentrováno zadní kolo, protože seřízené zadní kolo je základem pro seřízení konzole převodů. Nástroj se snadno používá a je velmi přesný. Využívá se pro kontrolu rovnoběžnosti mezi konzolí převodů a kolem a pro vyrovnání konzole, pokud není rovnoběžnosti dosaženo. Jak používat nástroj: Namontujte regulační zařízení na převodovou konzoli. Posuňte pohyblivou část podél měřícího zařízení směrem k ráfku kola a umístěte ho takovým způsobem, že se měřidlo jen zlehka dotýká ráfku kola. Poté připevněte měřidlo dotažením šroubu na horní část posuvné části. Kontrolu proveďte posunováním kontrolního zařízení konzole do různých míst na ráfku kola. Pokud je konzole převodů rovnoběžná s kolem, pak se bude měřící zařízení dotýkat ráfku ve všech polohách pouze zlehka. Pokud se tyčka vzdálí od ráfku, nebo je k němu velmi blízko, je třeba konzoli vyrovnat. Vzhledem k tomu, že naše kontrolní zařízení pro konzoli je silné, může být konzole převodů vyrovnána pomocí upevněného kontrolního zařízení. Celý postup opakujte do doby, než se měřící zařízení jen zlehka dotýká celého ráfku. Poté je opět dosaženo rovnoběžnosti. 1604/2 Řezací nástroj s vodítkem, pro profesionální použití Pro rámy s rozměry: 1 a 1 1/8 Když jsou trubky na nové vidlici delší než je nezbytně nutné, je třeba zkrátit na odpovídající délku. Řezací nástroj umožňuje rovnoměrný a přesný střih vidlice potrubí bez závitu - o rozměrech 1 a 1 1 / 8 - zatímco zamontované měřidlo umožňuje rychlé a přesné stanovení požadované délky vidlice po řezu. Upevnit vidlice na řezací mřížce a nastavit požadovanou délku pomocí měřicí měřidla. Řez musí být umístěn přesně na mřížce. Lehce utáhněte šroub. Nainstalujte řezání mřížky spolu s pevnou vidlicí na pracovní lavici. Rozříznout vidlici pilou (prod. 750) přes otvor v mřížce. V kontaktu, k němuž došlo v těsném a přesném způsobu, nezanechává škrábance na vidlici potrubí

5 1605/2 Vodítko pro řezání 1, 1 1/8 Když trubice nové vidlice je delší, než je nezbytně nutné, snížíme velikosti. Řezací průvodce zajišťuje rovný a přesný řez na vidlici trubky bez závitu - rozměry jsou 1 a 1 1 / 8. Svěrák vidlice na řezání vodítka. Posuňte vodítko tak, aby jeho otevření bylo na označené části trubice a jemně utáhněte šroub. Svěrák na řezání vodítka zajištěte vidle s kazy na pracovní stůl. Rozřízněte vidlice pomocí pily ( 750) prostřednictvím zářezu na vodítku. Kompaktně a precizně vyrobené nářadí nezanechává známky poškrábání na vidličku trubice. 1607/4 Nástroj pro instalaci pouzdra spodní konzole Materiál: uhlíková ocel Tento nástroj se používá pro instalaci a demontáž pouzdra spodní konzole 35, 8 mm a 36, 3 mm. Je vyroben z kvalitní oceli připravené tepelným zpracováním a vybavené povrchovou ochranou. Výhodou nástroje je to, že zabraňuje sklouznutí pouzdra. 1609/2BI Klíč se stahovacím kroužkem Klíč se používá pro montáž a demontáž spodních konzolí Shimano XTR - FC - M960, XT FC-M 760, SAINT FC -M 800, RACE FACE X-TYPE, FSA MEGAE X, Truativ Giga X a umožňuje snadnou práci bez prokluzu nebo poškození Inbus, trojitý materiál: chrom vanadium Klíč se používá pro dotahování a povolování šroubů s maticemi pro imbusové klíče. Plastem pokrytá střední část klíče nabízí pohodlný a pevný úchop klíče, což umožňuje účinnou práci, zatímco použité vysoce kvalitní materiály zajišťují dlouhodobou životnost nástroje /2BI nástroj na spodní konzoli Tento nástroj se vyrábí pro montáž a demontáž spodních konzolí XTR a Dura Ace a umožňuje snadnou práci bez prokluzu nebo poškození. 1610/2 Klíč na pedály materiál: chrom vanadium celkově tvrzený a temperovaný Klíč na pedály je určen pro rychlou, jednoduchou a účinnou montáž a demontáž pedálů. Mimořádně dlouhé a tenké tělo spolu se speciálně navrženou čelistí umožňuje vynikající přizpůsobivost k pedálu. Vyšší rychlost a bezpečnost zašroubování a vyšroubování pedálů v porovnání s tradičními plochými klíči zajišťuje pohodlnou práci bez jakýchkoliv dalších poškození zařízení. Pedálové klíče jsou k dispozici ve třech různých rozměrech: 15 x 15 pro pedály, zatímco 15 x 17 a 15 x 9/16 jsou určeny pro náboje x x x 9/16 312

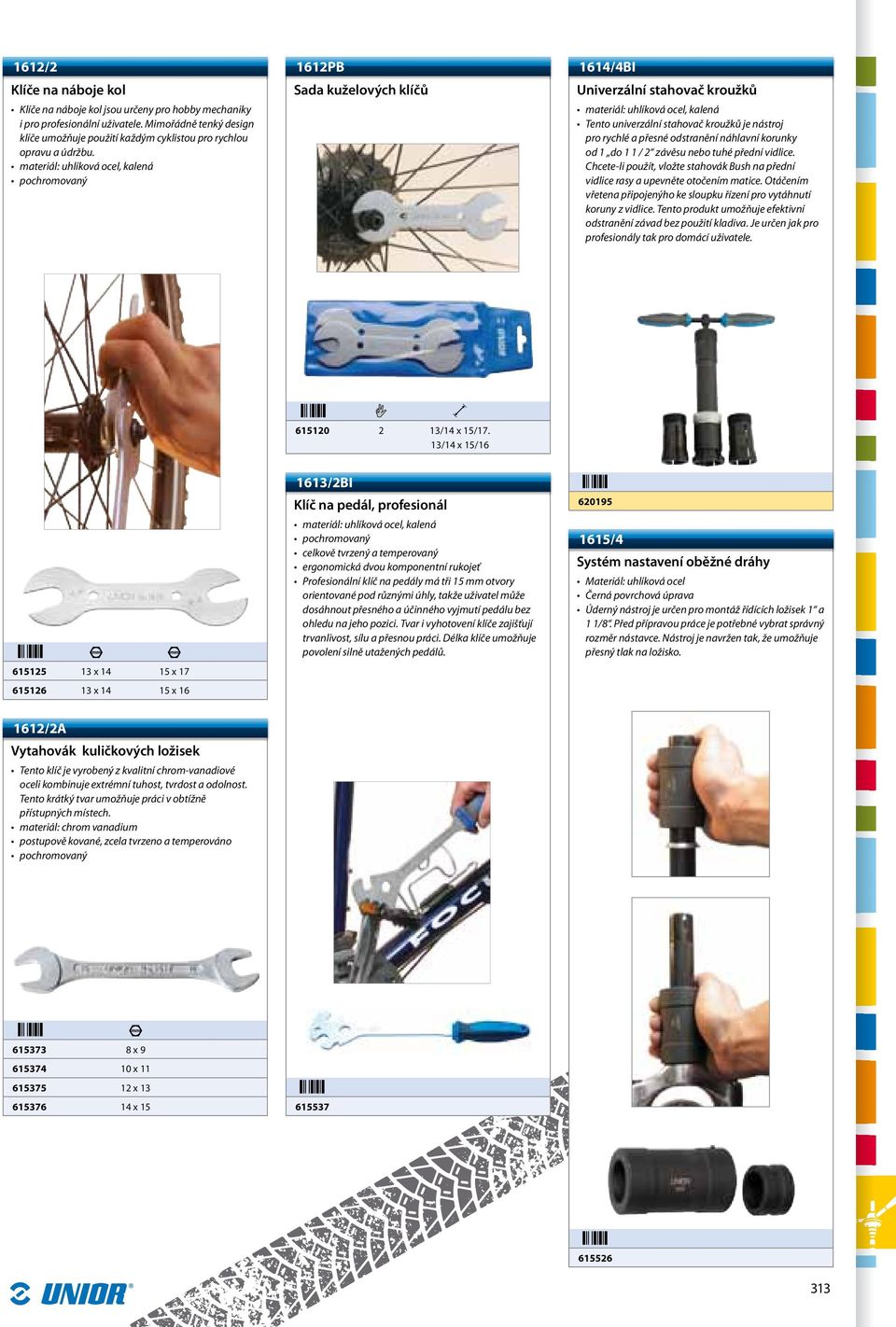

6 1612/2 Klíče na náboje kol Klíče na náboje kol jsou určeny pro hobby mechaniky i pro profesionální uživatele. Mimořádně tenký design klíče umožňuje použití každým cyklistou pro rychlou opravu a údržbu. 1612PB Sada kuželových klíčů 1614/4BI Univerzální stahovač kroužků Tento univerzální stahovač kroužků je nástroj pro rychlé a přesné odstranění náhlavní korunky od 1 do 1 1 / 2 závěsu nebo tuhé přední vidlice. Chcete-li použít, vložte stahovák Bush na přední vidlice rasy a upevněte otočením matice. Otáčením vřetena připojenýho ke sloupku řízení pro vytáhnutí koruny z vidlice. Tento produkt umožňuje efektivní odstranění závad bez použití kladiva. Je určen jak pro profesionály tak pro domácí uživatele /14 x 15/17. 13/14 x 15/ x x x x /2BI Klíč na pedál, profesionál celkově tvrzený a temperovaný Profesionální klíč na pedály má tři 15 mm otvory orientované pod různými úhly, takže uživatel může dosáhnout přesného a účinného vyjmutí pedálu bez ohledu na jeho pozici. Tvar i vyhotovení klíče zajišťují trvanlivost, sílu a přesnou práci. Délka klíče umožňuje povolení silně utažených pedálů $ 1615/4 Systém nastavení oběžné dráhy Materiál: uhlíková ocel Černá povrchová úprava Úderný nástroj je určen pro montáž řídících ložisek 1 a 1 1/8. Před přípravou práce je potřebné vybrat správný rozměr nástavce. Nástroj je navržen tak, že umožňuje přesný tlak na ložisko. 1612/2A Vytahovák kuličkových ložisek Tento klíč je vyrobený z kvalitní chrom-vanadiové oceli kombinuje extrémní tuhost, tvrdost a odolnost. Tento krátký tvar umožňuje práci v obtížně přístupných místech. materiál: chrom vanadium postupově kované, zcela tvrzeno a temperováno x x x x

7 1616/4 Vytahovák kuličkových ložisek Tento nástroj se používá na demontáž ložisek různých velikostí. Odstranění misek kuličkových ložisek poklepem na nástroj. Materiál: uhlíková ocel Černá povrchová úprava 1618/2DP Kuželový klíč, jednostranný, zahnutý Konstrukce tohoto klíče umožňuje práci v těžko dostupných místech. Tato jedinečná konstrukce je vhodná pro montáž a demontáž šroubů řídítek. Je určen k použití spolu s Kónickým klíčem-jednostraným, art Tento nový design umožňuje vyšší točivý moment a snižuje fyzické úsilí. dvoukomponentní plastová rukojeť 1621/1ABI Stranový klíč na matice nábojů se 14mm nástrčnou hlavicí a 8mm imbusovou hlavou materiál: speciální složení pro kalení a popouštění 75 - zubů Vyměnitelná imbusová hlava HX8 a nástrčná hlavice 14 mm Vyměnitelná imbusová hlava HX8 a nástrčná hlavice 14 mm /2DP Kuželový klíč, jednostranný Konstrukce a rozměry našich nástrojů vždy přizpůsobujeme novým normám a cyklistickým modelům. Kónický klíč-jednostranný má pozoruhodnou pevnost, tvrdost, odolnost a pevně přiléhá na řídítka a mechaniky ložisek. Umožňuje snadnou montáž a uvolnění šroubů na řidítkách. Ergonomický tvar zajišťuje dobrou funkčnost držení v ruce, což znamená, že práce je rychlá a pohodlná. dvoukomponentní plastová rukojeť /1BI Stranový klíč na matice nábojů materiál: speciální složení pro kalení a popouštění 75 - zubů Design západkového klíče na matice náboje umožňuje pracovat na těžko dostupných místech a také zlepšuje dostupnost nábojů. Nový tvar umožňuje vyšší kroutivou sílu, snižuje fyzickou námahu a zajišťuje delší životnost nástroje. Maximální kroutivá síla je zajištěna tvarem rukojeti. Nástroj perfektně sedí v ruce, a práce s ním je proto velmi pohodlná. Západkový maticový klíč je vyroben pro dotahování a povolování matic o rozměrech 14 a 15 mm. To je velmi užitečné zvláště při montáži a demontáži nábojů kol. Speciální svorníky zabraňují ztrátě objímky. Vyměnitelné nástrčné hlavy: 14 mm a 15 mm 1629 Pravítko L B $ x 15

8 1630/2P Klíč na paprsky kola Rukověť s dvojitým plastovým povlakem Klíč na paprsky kola je navržen pro dotahování matic paprsků s vodorovným průměrem 3,3 mm a 3,45 mm. Ergonomický design usnadňuje a zefektivňuje práci. 3,3mm klíč má modrou a 3,45mm klíč šedou barvu. 1631/2 Trojitý klíč na paprsky kola Materiál: uhlíková ocel celkově tvrzený a temperovaný Tento klíč pasuje na populární ploché matice paprsků o velikosti: 3,3 mm, 3,45 mm, 3,7 mm, 3,96 mm, 4,4 mm a 5 mm. Tvar nástroje se perfektně přizpůsobí ruce a umožňuje pohodlnou práci a snadné uchopení. 1633/2P Klíč na dráty kol tělo klíče je potažené plastem Klíč na paprsky kol slouží k centrování paprsků s rozměry 4,0 a 4,4 mm na některých kolech. Plastovépotažené tělo umožňuje pohodlné dotahování a povolování matic paprsků kol. Délka klíče je 100 mm $ 1630/2A Klíč na centrování kol Klíče na paprsky kola jsou určeny pro utahování matic paprsků s vodorovným průměrem 3,3 mm až 3,45 mm. Tvar klíče pasuje perfektně a bez sklouzávání na matice paprsků kola a zabezpečuje efektivní dokončení práce Klíč pro připevnění plochého paprsku materiál: polyamid 1634/2P Klíč na paprsky kola, Shimano tělo klíče je potažené plastem Shimano hovořil klíč slouží pro centrování paprsků s rozměry 4,3 a 4,4 mm na některých Shimano kolech. Tělo potažené plastem umožňuje pohodlné utahování a zašroubování výstupku s Shimano paprsky. Délka klíče je 100 mm, který umožňuje přístup na výstupky, které jsou umístěny na středu volantu

9 1635/2P Klíč na paprsky kola, Mavic tělo klíče je potažené plastem Klíč na paprsky kola Mavic se používá pro centrování některých paprsků kol Mavic. Plastem pokryté tělo umožňuje pohodlné dotahování a povolování matic paprsků kol. Délka klíče je 120 mm. 1640/1DP Kleště na nýty řetězu celé kalené a temperované Čep je indukčně vytvrzen dvoukomponentní plastová rukojeť Kleště na nýtování (opravu) řetězu byly vyvinuty pro profesionální servisní práce, ale i pro domácí opravy. Přednosti těchto kleští jsou vyšší funkčnost, účelnost a praktičnost. Díky této unikátní konstrukci je zapotřebí menší fyzické úsilí. Práce budou provedeny rychle a pohodlně bez škody na nýtech řetězu. Ergonomický tvar umožňuje jednotné použití rukou. 1642/2DP Kleště pro vnitřní dráty Funkce kleští je napínaní ocelových lanek na kolech. Tvar kleští zajišťuje dobrou funkčnost držení v ruce, což znamená, že práce je rychlá a pohodlná s menší námahou. dvoukomponentní plastová rukojeť /2P Klíč na paprsky kola, 5 a 55,5 mm tělo klíče je potažené plastem Klíč se používá na centrování paprsků s 5mm a 5,5mm maticemi. Tělo nástroje potažené plastem umožňuje pohodlné dotahování a povolování matic paprsků. Délka nástroje je 100 mm /2P Kleště pro vnitřní strunu s bezpečnostním zámkem dvoukomponentní plastová rukojeť Základní funkcí kleští pro vnitřní strunu s bezpečnostním zámkem je napětí brzdy a derailleur ocelových kabelů. Je využíván pro držení vnitřního kabelu a protahování ven z domů. Bezpečnostní zámek se aktivuje zatlačením palce. Kleště nyní mohou být uvolněny a kabelově ustáleny. Zámek se automaticky uvolní stlačením rukojetí. Dodatečná bezpečnostní pojistka umožňuje jednodušší, rychlejší a pohodlnější použití /4 Výměnný čep pro kleště na řetězové nýty 1639/2 Svěrák na hřídele Svěrák je vybaven dvěma objímkami o průměrech 9 mm a 10 mm pro vložení přední nebo zadní osy. Nástroj pasuje do čelistí mechanického svěráku. Použití svěráku na osy (nápravy) je velmi snadné. Dvě vložené pružiny otevřou automaticky čelisti, když je svěrák na osy odstraňován z mechanického svěráku

10 1643/4 Pomůcka k měření řetězu - profi Pro zlepšení pohybu řetězu a nerovnoměrného opotřebení hnacích dílů doporučuje většina výrobců výměnu řetězu v okamžiku nebo před okamžikem, kdy dojde k 1% natažení řetězu. Nyní můžete rychle a přesně stanovit hodnotu opotřebení a protažení jakéhokoliv řetězu. Jednoduše vložte kolíky nástroje pro kontrolu řetězu do dvou článků řetězu, zatlačte na rameno měřidla a poté odečtěte z okénka měřidla přesnou hodnotu. Pro zmenšení dopadů špatného pohybu a nerovnoměrného opotřebení pohonu doporučuje většina výrobců výměnu řetězu /2BI Nástroj pro montáž řetězu Šroubový nástroj na řetěz je určen pro profesionální i domácí použití. Jednoduché utažení vřetena zajistí perfektní upevnění čepu řetězu. Ergonomický design nástroje usnadňuje jeho použití a umožňuje pracovat s velkou přesností /4A Výměnný čep pro šroubovací nástroj na řetěz $ 1658/2P Indikátor opotřebení řetězového kola Na řetězová ozubená kola HG a IG Řetězový indikátor opotřebení se používá k určení stavu zadního řetězového kola. Může být použit k ověření zubů kola. Postup: Řetěz je kladen na ozubené kolo a nástroje jsou umístěné kolem jeho konce mezi dvěma zuby na horní ozubené straně. Poslední spojovací řetěz je posunutý od ozubené strany a silou 100 N nebo 10 kg se aplikuje na nástroje ve směru řetězové rotace. Nyní je poslední spojovací řetěz přesunut na ozubené kolo. Pokud zuby skákají snadno na ozubeném kole je v dobrém stavu a bude fungovat bezchybně i s novým řetězcem. Pokud se však poslední spojovací řetěz dostane na špičku sousedního zubu nebo když musíme nutit, aby přeskočil na další zub, ozubené kolo je opotřebené a je třeba je nahradit. V případě, že řetězec padá při použití síly, ozubené kolo je silně opotřebené a je nutné je nahradit. 1644/2 Pomůcka k měření řetězu Vyroben z přesné oceli řezané laserem. Pomůcka k měření řetězu slouží ke zjištění, kdy je řetěz kola opotřebován a je potřeba udělat výměna řetezu. Měření: od 0 do 0,6 mm - řetez je v normě opotřebení a není nutná výměna. od 0,7 do 1,2 mm řetěz je opotřebený a je nutné jej vyměnit /4 Výměnný čep pro šroubovací nástroj na řetěz /2 Vytahovák (stahovák) volnoběhu, 1/8 Stahovák(vytahovák) volnoběhu je určen k odstranění jediné rychlosti volnoběhu, které jsou širší než multikombinované rychlostní volnoběhy. Řetěz zapadá přesně do volnoběžky zubů, a tím umožňuje efektivní práci bez zpoždění nebo škody na ozubeném kole. Přidán záchytný zdroj, speciální funkce odlišující tento nástroj z podobných výrobků /2ABI Nástroj pro montáž řetězu. pro Campagnolo, pro 11 rychlostní $

11 1660/2 Vytahovák volnoběhu Omotání řetězem: 1/2 Vytahovák volnoběhu je určen pro všechny typy řetězových ozubených kol, včetně kazetových typů. Pracuje účinně a přesně bez sklouzávání nebo poškození ozubených kol. Přidaná přidržovací pružina představuje v porovnání s podobnými výrobky speciální vlastnost nástroje /4P Standardní vytahovač klikové hřídele s rukovětí Vytahovák kliky je navržen pro standardní čtverhranné vřetenové kliky a nezávitové šrouby s 8mm maticemi. Pevná rukojeť umožňuje rychlé a snadné použití nástroje. Výrobek zajišťuje optimální účinnost a je vhodný jak pro profesionální, tak i pro domácí uživatele. 1663/2BI Klíč na matice brzdového disku Saint Klíč je určen pro instalaci a demontáž brzdových disků Shimano Saint. Otvor klíče je plně nastaven na matici brzdového disku, zatímco tělo klíče je zahnuté, což umožňuje kvalitní a rychlou práci. Dvousložkový povlak držadla zapadá přesně do ruky a umožňuje vyvinutí maximální síly pro povolení a dotažení disku /4 Stahovák a klíč na kliku Rozměr: 14 mm Tento nástroj je navržen pro demontáž řetězových kol a 14mm matic. Vysoce kvalitní ocel a malá velikost umožňuje pracovat s tímto nástrojem i na obtížně dostupných místech. Je určen jak pro profesionály, tak i pro domácí uživatele. celkově tvrzený a temperovaný Černá povrchová úprava /4PGR Vytahovač kliky Shimano s rukojetí Vytahovák kliky je navržen pro standardní čtverhranné vřetenové kliky a nezávitové šrouby s 8mm maticemi. Pevná rukojeť umožňuje rychlé a snadné použití nástroje. Výrobek zajišťuje optimální účinnost a je vhodný jak pro profesionální, tak i pro domácí uživatele vytahovač kliky XTR Vytahovák kliky je navržen pro odstraňování klik XTR. Při použití odstraňte plastový kroužek na vnější straně kliky pomocí čtyř kolíků na levé straně vytahováku. Vytáhněte matici na vnitřní straně kliky s plastovou svorkou. Navlékněte vytahovák jeho pravou stranou na kliku a použijte klíč na šestihranné matice pro vyšroubování matice, která zajišťuje kliku. Nyní táhněte vytahovák spolu s matkou upevněnou v jeho vnitřní části tak dlouho, až uvolníte kliku. Výrobek umožňuje maximální účinnost a je vhodný jak pro profesionální, tak i pro domácí uživatele. 1662/4 Vytahovač kliky se zúženým závitem Vytahovák kliky se používá pro odstraňování klik s poškozeným vnitřním závitem, když kliku nelze odstranit za pomocí normálního vytahováku kliky /2DP Vidlice pro vyrovnávání rotoru Nástroj je navržen na opravy malých poškození rotorů brzd. Je vybaven dvěma drážkami s různými hloubkami, ze kterých je možno při použití volit

12 1667/2 Vyrovnávací vidlice předního řetězového ozubeného kola Nástroj se používá pro opravy malých poškození na předním řetězovém kole. Malý otvor nástroje je určen pro orovnání zubu, širší otvor se používá pro orovnání držáku ozubeného kola. 1669/4 Nástroj na demontáž volnoběhu a matic poškozených paprsků Povrchová úprava: černé provedení dle DIN12476 Klíč je základním pracovním nástrojem pro delší cyklistické cesty. Pro výměnu rozbitých paprsků na pravé straně zadního kola je nezbytné nejprve vyšroubovat matice paprsků. Klíč připevníte na matice volnoběhu a poté otočíte pedálem kola. Řetěz přenese sílu 40 Nm a tím umožní uvolnění matic, zajištění montáže a demontáže volnoběhu a usnadnění výměny matic paprsků. Matice jsou namontovány za pomoci ručního otáčení kola opačným směrem /4 Vytahovák volnoběhu Shimano Pro: Shimano, SRAM a Sachs Aris, Sun Race Vytahovák volnoběhu používejte společně s rohatkou 1/2 výrobek 190.1A BI /4 Vytahovák volnoběhu Suntour Pro: Suntour /2 Klíč na matice předního ozubeného kola Klíč se používá pro zašroubování a utažení předních ozubených matic. Utažení začíná v širší části, a jsou-li matice dostatečně utaženy, končí s užší části, která je zahnutá, aby umožnila lepší přenos síly během závěrečného utažení matice. Když zašroubujeme matice, klíč se používá v obráceném pořadí. Rozsah tohoto šestihranného klíče je otevření SW10. Umožňuje zašroubování a utažení matic tohoto rozměru, a zároveň jej lze zavěsit na klíče /2BI Klíč na řetěz Vytahovák volnoběhu je určen pro všechny typy řetězových ozubených kol, včetně kazetových typů. Je užitečný pro volnoběhy s 11 a 12 zuby /4 Vytahovák volnoběhu Suntour Pro: Suntour /4 Nástroj na demontáž volnoběhu Nástroj na demontáž volnoběhu se používá pro demontáž namontovaných volnoběhů Compagnolo /4 Vytahovák volnoběhu Shimano Shimano, SRAM, Sun Tour, Chris King a Sun Race a další. Vytahovák volnoběhu používejte společně s rohatkou 1/2 výrobek 190.1A BI

13 1670.6/4 Vytahovák volnoběhu pro BMX Volnoběh BMX /4 Vytahovák volnoběhu s Guide Pin Vytahovák volnoběhu s vodítkem pro Shimano, SRAM Sun Race, Suntour a další /4 Nástroj na náboj spodní konzole Pro: Shimano, ISIS Vytahovák volnoběhu používejte společně s rohatkou 1/2 výrobek 190.1A BI. Nové nástroje na náboj spodní konzole se používají pro instalaci a odstraňování náboje spodní konzole viz. níže. Skládá se z klíče, produkt č.1671,1, šroub s maticí a rukojeť. Výhoda: Pokud chceme odstranit spodní konzoli, je třeba dát do spodního klíče držák matice. Šroub je upevněný na nosné hřídeli. Zabraňuje kroucení, uklouznutí a poškození spodního držáku matice. Práce je snadná s 350 mm dlouhými rukojeťmi s dvěma-konstrukcemi ergonomického přebalu. Stejný postup se používá pro instalaci. Doplňkovou částí na šroubu je 24 mm AF a je určen pro použití s 24 mm klíčem a točivý moment s kontrolou momentu kroucení. Rukojeť je možné sundat v případě potřeby /4 Nástroj na náboj spodní konzole Pro: Shimano, XTR BB-950, Bontrager, a TruVativ (ISIS Drive type) /2BI Klíč pro zadní ozubené řetězové kolo Shimano s rukovětí Klíč s rukovětí pro zadní ozubené řetězové kolo se používá pro Shimano, SRAM, Sun Race, Suntour a další kazetová ozubená kola, jako v případě klíče číslo Pevná rukojeť umožňuje snazší použití, protože nejsou potřeba žádné další nástroje pro zachycení nástroje. Dvousložkový povlak rukojeti sedí perfektně v ruce a umožňuje výborný úchop klíče /2BI Nástroj na konzoli s nábojovou spodní částí pro standardní spodní konzole Shimano Skládá se z klíče, výrobku číslo , šroubu s maticí a rukověti. Výhoda: Pokud chceme odstranit spodní konzoli, je nezbytné vložit klíč do matice spodní konzole. Pomocí šroubu je nástroj upevněn v příslušném úhlu. To zabraňuje sklouznutí klíče a možnému poškození matice spodní konzole. Práce s nástrojem je snadná díky 350 mm dlouhé rukojeti pokryté dvousložkovým ergonomickým návlekem. Stejný postup se používá také pro instalaci. Doplňkové části na šroubu je 24 mm AF a je určen pro použití s 24 mm klíčem a točivý moment s kontrolou momentu kroucení. Rukověť lze sundat, pokud je to nutné FOR QUALITY

14 1671.4/2BI Nástroj na konzoli s nábojovou spodní částí Pro spodní konzole Shimano Octalink a Truvativ Skládá se z klíče, výrobku číslo , šroubu s maticí a rukověti. Výhoda: Pokud chceme odstranit spodní konzoli, je nezbytné vložit klíč do matice spodní konzole. Pomocí šroubu je nástroj upevněn v příslušném úhlu. To zabraňuje sklouznutí klíče a možnému poškození matice spodní konzole. Práce s nástrojem je snadná díky 350 mm dlouhé rukojeti pokryté dvousložkovým ergonomickým návlekem. Stejný postup se používá také pro instalaci. Doplňkové části na šroubu je 24 mm AF a je určen pro použití s 24 mm klíčem a točivý moment s kontrolou momentu kroucení. Rukověť lze sundat, pokud je to nutné /2BI Nástroj na spodní konzole s nábojem pro vysoký kroutivý moment Campagnolo s rukojetí Nástroj se používá pro instalaci a demontáž výše uvedených typů spodních konzolí. Nástroj se skládá z klíče, šroubu s maticí a rukojeti. Při použití vložte klíč do matice spodní konzole tak, že matice bude zasunuta do spodních konzolí. To zabrání tomu, aby klíč sklouzl a poškodil matici spodní konzole při vyvolání tlaku. Vaše práce bude usnadněna 350 mm dlouhou rukojetí s dvousložkovým ergonomickým držadlem. Doplňkovou částí na šroubu je 19mm AF pro použití s 19mm klíčem a pro kontrolu kroutivé síly s momentovým klíčem. Klíč lze také použít nezávisle společně s 19mm klíčem bez šroubu s maticí a rukojetí. 1672/2 Klíč na hnací ložisko, pro starší typy hnacích ložisek Klíč se používá pro instalaci a odstraňování starých modelů hnacích ložisek. Klíč dokonale zapadá do ruky, zatímco štíhlé tělo a mezera umožní rychlou a efektivní instalaci a odstraňování starých typů hnacích ložisek. Délka klíče je 204 mm /2BI Nástroj na spodní konzole s dutým nábojem Shimano s rukojetí Nástroj se používá pro instalaci a demontáž výše uvedených typů spodních konzolí. Nástroj se skládá z klíče, šroubu s maticí a rukojeti. Při použití vložte klíč do matice spodní konzole tak, že matice bude zasunuta do spodních konzolí. To zabrání tomu, aby klíč sklouzl a poškodil matici spodní konzole při vyvolání tlaku. Vaše práce bude usnadněna 350 mm dlouhou rukojetí s dvousložkovým ergonomickým držadlem. Doplňkovou částí na šroubu je 19mm AF pro použití s 19mm klíčem a pro kontrolu kroutivé síly s momentovým klíčem. Klíč lze také použít nezávisle společně s 19mm klíčem bez šroubu s maticí a rukojetí /2BI Nástroj na spodní konzole s nábojovou spodní konzolí Truvativ s rukojeťí Nástroj se používá pro instalaci a demontáž výše uvedených typů spodních konzolí. Nástroj se skládá z klíče, šroubu s maticí a rukojeti. Při použití vložte klíč do matice spodní konzole tak, že matice bude zasunuta do spodních konzolí. To zabrání tomu, aby klíč sklouzl a poškodil matici spodní konzole při vyvolání tlaku. Vaše práce bude usnadněna 350 mm dlouhou rukojetí s dvousložkovým ergonomickým držadlem. Doplňkovou částí na šroubu je 19mm AF pro použití s 19mm klíčem a pro kontrolu kroutivé síly s momentovým klíčem. Klíč lze také použít nezávisle společně s 19mm klíčem bez šroubu s maticí a rukojetí. Dodáváno s nábojem na spodní konzole o Ø13.9mm pro větší rozměry 1678/2BI Nářadí na rám kola povrchová úprava: chrom Kleště jsou určeny pro rychlé a snadné odstranění pneu z kola a duší u starších a městských kol s kovovou konstrukcí. Delší rukojeť Vám umožní vytvářet dostatek síly, aby se uvolnily ráfky a tím vzniknul dostatek prostoru pro jednoduché odstranění pneumatiky nebo duše z kola, aniž by bylo potřeba demontovat celé kolo. Díky zámku, nástroj vždy zůstane ve stavu, dle Vašeho výběru a umožní Vám používání bez vnější pomoci $ EXCELLENT RESULTS 321

15 1680/4 Lis na misky ložisek Lis na misky ložisek přesně kopíruje krk trubky na kole (viz. obrázek níže).určen pro trubky hlavy kola 1, 1 1/8, 1 1/4 a 1 1/2. Navíc má delší vřeteno pro BMX kola s větším krkem. Tento nástroj umožňuje precizní provedenou práci beze škody. Materiál: uhlíková ocel /4 Stahovák simeringů ventilů Materiál: uhlíková ocel Povrchová úprava: černé provedení dle DIN12476 Použití tohoto nástroje velmi usnadňuje sejmutí použitých simeringů 1.1/4 a 1.1/ /4 Seřizovač bezzávitových matic Materiál: uhlíková ocel Povrchová úprava: černé provedení dle DIN12476 Toto nářadí se používá na instalování hvězdicových jader na 1 a 1/1/8 systémů. Je ururčeno jak prö profesionály, tak pro domácí použití /4 Vytahovák ložiskových misek Materiál: uhlíková ocel Povrchová úprava: černé provedení dle DIN12476 Vytahovák umožňuje odstranění ložiskových misek. Určen pro trubky hlavy kola 1 1 1/8, 1 1/4 1682/4 Seřizovač bezzávitových matic Nářadí se používá na vkládání matic tvaru hvězdice. Odpovídá rozměrům ložisek od 1 do 1 1/8. Je určen jak profesionálům, tak běžným uživatelům /4 Systém pro nastavení ložisek v trubce vidlice. Nástroj se používá pro nastavení ložisek v trubce vidlice. Rozměry: 1, 1 1/4, 1 1/ /4A Klíč na utahování řidítek k trubce vidlice Nástroj se používá pro nastavení ložisek v trubce vidlice. Rozměry: 1, 1.1/4, 1,1/8 oddělené díly a 1,1/2 je rozměr pro trubkovou část $ TO TO THE

16 1684 Závěsné zařízení na kolo Materiál: konstrukční ocel Zdvih na kolo je jednoduché závěsné zařízení umožňující uložení kola pod stropem. Zdviž se upevňuje ke stropu. Kolo lze zvedat nebo spouštět za pomoci lanka. Pokyny pro instalaci jsou přiloženy. Nosnost: 50 liber nebo 22,5 kg Centrovací stojánek na kola - pro domácí použití Materiál: konstrukční ocel Stojánek je určen hlavně pro občasné uživatele. Jeho použití je velmi snadné, je lehký (2,3 kg) a nezabere mnoho místa. Levý držák je připevněn a přivařen ke spodnímu profilu, zatímco pravý držák je pohyblivý z důvodu různých délek os kol. Stojánek lze složit překlopením ramen do spodní polohy k podpěrnému profilu. Stojánek lze také připevnit šrouby k pracovnímu stolu nebo lavici, což samozřejmě zvýší jeho stabilitu. Umožňuje centrování kol s rozměry od 16 do 29 palců s pneumatikou nebo bez pneumatiky Kontrolní čidlo je jednostranné, takže nejprve se kolo centruje po jedné straně, poté se otočí a je centrováno na druhé straně. Doplňková funkce umožňuje dobrou kontrolu disků na kole Centrovací stojánek na kola - profesionální použití Materiál: konstrukční ocel Stojan je určen pro profesionální použití v prodejnách jízdních kol a opraven. Třmeny na držení kola umožňují souběžné ovládání kola na obou stranách Geometrický tlačítko umožňuje axiální kontrolu vycentrování ráfku. Třmeny jsou potaženy plastem, aby zabránily odření kola. Na stojanu lze nastavit jak šířku pro kola, tak i výšku Při výměně stejných velikostí kol lze snadněji vrátit původní hodnotu rozměru již seřizeného kola Umožňuje centrování kol s rozměry od 16 do 29 placů s pneumatikou nebo bez pneumatiky Přebrušování 20 mm náprav kol vyžaduje další adaptéry. Kontrolu brzd na ose lze provést dotažením kola v čelisti předního držáku Kontrolní kalibrovací rameno pro $ FUTURE 323

17 Kalibr brzdových disků pro /4 Měřící nástroj pro rám a vyrovnání konců vidlice Nástroj se používá pro měření rámu kola a vyrovnání konců vidlice. Po demontáži kola se nástroj vloží do rámu kola viz. obrázek níže. 1693B Stojan na opravu kol s pevnou deskou. Stojan na opravu kol s pevnou deskou je konstruován pro dílny a každodenní použití. Pevná deska je ergonomicky tvarována. Maximální únosnost je 30 kg, což umožňuje servis težších sjezdových kol. váha stojanu je 36 kg Stojan je vhodný pro rámy kol min. Ø24 mm a max. Ø32 mm $ Adaptér 20 mm nápravy kola $ $ 1690/1 Skutečný kontrolní nástroj - profesionální Materiál: konstrukční ocel, nerezová ocel a polyetylén-pe Přesný kontrolní nástroj je nástroj navržený pro kontrolu symetrie nosné hřídele (nápravy) mezi nábojem kola a ráfkem kola. Nejprve nastavíme přibližnou vzdálenost mezi posuvnými částmi nástroje podle velikosti kola. Střední opěrnou část opřeme o osu náboje kola a rám s posuvnými částmi posuneme blíže k ráfku tak, aby se posuvné části dotýkaly ráfku. Poté připevníme opěru šroubem a zkontrolujeme opačnou stranu kola. To nám umožní zjistit, zda je náboj kola vycentrován podle ráfku. Pokud není kolo vycentrováno, je třeba jej vycentrovat. Přesně vyrobené nástroje umožňují jednoduchou kontrolu kol s rozměry od 16 do 29 palců, s pneumatikou nebo bez pneumatiky. 1693A Stojan na opravu kol s nastavitelnýma nohama Stojan na opravu kol je základní pracovní nástroj pro servisy a pro zapálené amatéry Snadné sestavení, nastavitelné nohy umožňují lepší a snadnější pohyb po pracovišti. Maximální nosnost je 19 kg Stojan je vhodný pro t)rámy kol s trubkami min Ø24 mm a max.ø32 mm Váha stojanu je 6.5 kg STOJAN NA KOLA Upravit stojan vysoko, uvolněnte páčku (A) a nastavte výšku stojanové trubky (B). Upravit stojan - uvolněnte páčku (C) a nastavte/otočte (D) UPÍNACÍ STOJAN UVOLNĚNÍ KOLA. Do čelistí (F) vložte trubku kola. Otáčejte rukojetí (E) dokud čelisti neobepnou celou trubku. Finální tlak nastavte tak, aby nedošlo k poškození a nepřetahujte. Pevně uchopte rám kola (H). Otočte rukojetí (G) a rychle uvolněnte trubku z čelistí $ 324

18 Otočné čelisti svěráku pro 1693 Stojan je vhodný pro rámy kol min. Ø24 mm a max. Ø32 mm Výstužník pro Pedálové závitníky Přesný design a kalení pro zajištění kvality nástroje. V sadě je k dispozici levý i pravý závitník. Pedálový závitník určen pro opravu závitu při zlomení šlapky na kole $ 1694 Trubkový výstružník 1 1/8 maximální délka vidlice 190 mm maximální brusná hloubka - 15 mm maximální tloušťka rámu: 4 mm PRO SPOLEHLIVÝ CHOD PŘEDNÍHO KOLA Pro spolehlivou činnost předního kola.bezchybný běh předního kola a spolehlivé řídící vlastnosti závisí na řídícím ložisku, které spojuje vidlice s rámem jízdního kola. Když ložiska začnou slábnout z důvodu opotřebení, budeme opravovat paralelní vyrovnání s řízením povrchu. Do okraje ovládacího trubice, docílíme, že trubice jsou optimálně seřízeny na řízení nosného ložiska. Zvláštní výhodou je Unior trubkového výstružníku je možnost rychlého odvěšení a regulace. V naostřeném středu kužele je namontován na ložisko, které umožňuje plynulý provoz nástroje. Všechny řezné plochy se vyznačují top-úrovni kvality /8 (34 mm) 1695 Rámové závitníky Jeho funkcí je seškrábat rez, nebo obnovit poškozené závity. Je k dispozici ve třech různých rozměrech. Dokončení zabraňuje eventuálnímu vnějšímu poškození. M10 - rámový závitník pro závěs (616079) M5 - rámový závitník pro lahev na kolo, blatník, stojan na kolo... (616078) M3 - rámový závitník pro závěs (616077) M x AL Pedálový závitník levý /8 x AR Pedálový závitník pravý /8 x Pedálové závitníky Přesný design a kalení pro zajištění kvality nástroje. V sadě je k dispozici levý i pravý závitník. Pedálový závitník určen pro opravu závitu při zlomení šlapky na kole /8 (34 mm) M M x 1 325

19 Nástroj pro nastavení polohy pedálových závitníků, pravý Rozměr: M16x1/M16x1,25 Tento nástroj se používá pro vyrovnání ramene kliky a opravu závitu na pedálu A Korektor závitu na osu pedálu levý 1697 Nástroje na řezání vnitřního závitu spodní konzole (BSA) Nástroj na řezání vnitřního závitu spodní konzole konstrukce kola. Při řezání levé a pravé strany vložte nástroj najednou paralelně z obou stran na spodní otvory konzole nedostavěných rámečkem. Konstrukce umožňuje efektivní a přesnou práci /8 x Nástroj na závity vidlice Závitník na vidlice kola je navržen pro řezání závitů nových a stávajících na vidlici sloupku, které nejsou chromovaný. Vyrobeno z kvalitní oceli s dlouhou životností. Nastavení nástroje na vidličku sloupku je pod úhlem 90. Ergonomický design rukojeti zajišťuje optimální přenos síly a efektivní práci A Korektor závitu na osu pedálu pravý x /8 x Náhradní závitníky pro 1697 levý a pravý závitník jsou k dispozici v sadě pro výrobek Řezací vodítko /8 x Nástroj pro nastavení polohy pedálových závitníků, levý Rozměr: M16x1/M16x1,25 Tento nástroj se používá pro vyrovnání ramene kliky a opravu závitu na pedálu M D Řezací nástroj řízení x24tpi ( BSA) BUMP IN THE RO M /8 26 D

20 1698 Spodní držák závitníkových nástrojů, ITAL Pro opravy a řezání závitů v rámci mechaniky ložiska, použijte speciální vlákno fréza. Je určen především pro kola italského původu, které mají pravostranný závit na obou stranách disku ložiska (36 mm x 24 t pi), což znamená, že se odvíjí na obou stranách v proti směru hodinových ručiček. Můžete také opravovat závity pomocí vlákna fréza Náhradní díly pro art Držákový pouzdrový čelní nástroj (BSA a ITAL) Když kvůli řezání závitů nebo nepřesné výrobě na komoře disku nebo na okraji ložiska objeví změny, použijte kompletní sadu nástrojů pro zpracování a čelní broušení. Použití je jednoduché: Utáhněte bity se závitem do komory mechaniky ložiska a uložte pružiny a matice pro zajištění vhodné axiální síly. Velmi dobrý design a velká úroveň výroby nástroje umožní levé a pravé strany ložiska komory, které mají být ošetřeny, a současně coaxially hranami x 24 tpi (ITAL) X24 tpi (ITAL) x 24 tpi (ITAL). 1.37x24tpi(BSA) Čelní nůž pro AD 327
