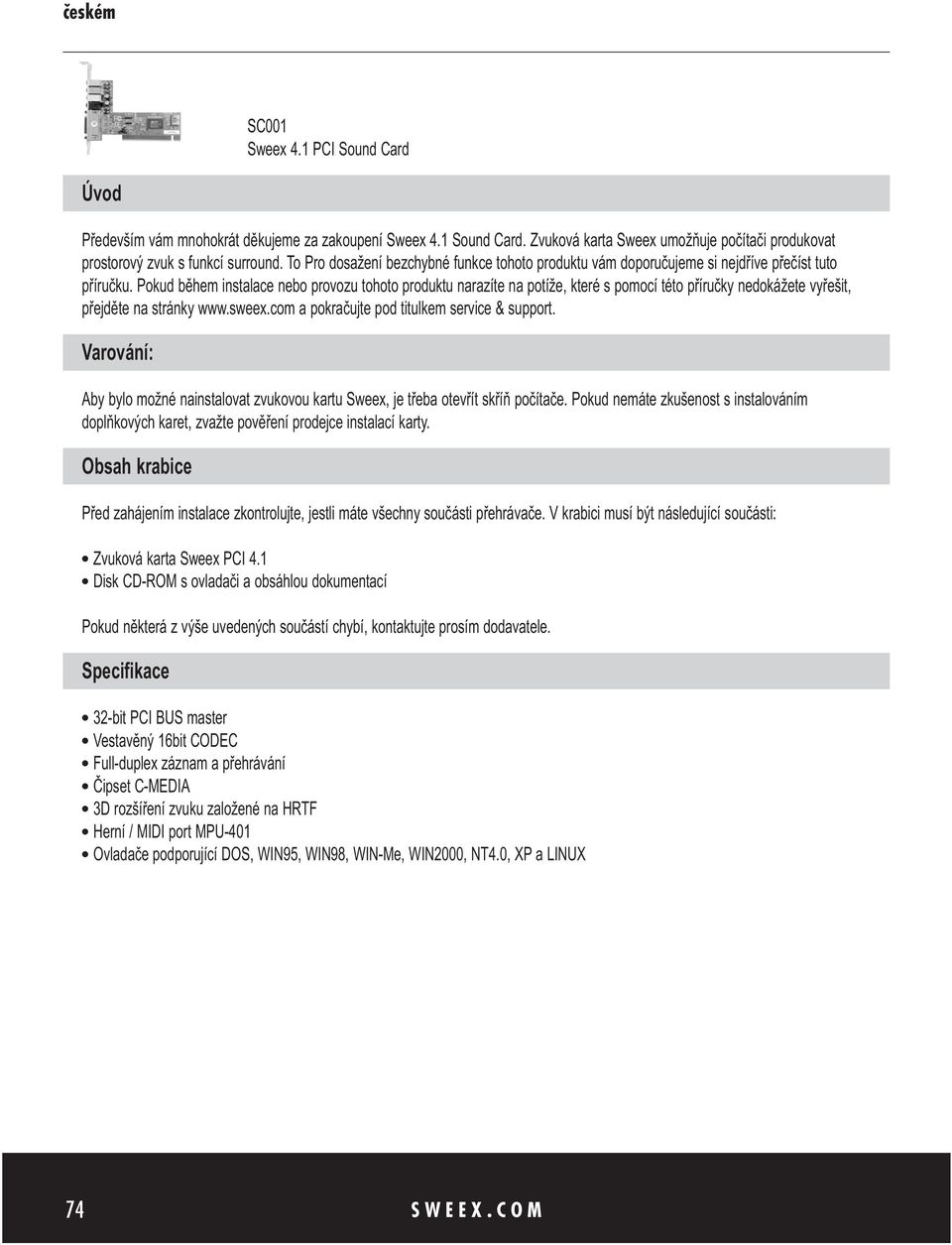

1 SC001 Sweex 4.1 PCI Sound Card Úvod Především vám mnohokrát děkujeme za zakoupení Sweex 4.1 Sound Card. Zvuková karta Sweex umožňuje počítači produkovat prostorový zvuk s funkcí surround. To Pro dosažení bezchybné funkce tohoto produktu vám doporučujeme si nejdříve přečíst tuto příručku. Pokud během instalace nebo provozu tohoto produktu narazíte na potíže, které s pomocí této příručky nedokážete vyřešit, přejděte na stránky a pokračujte pod titulkem service & support. Varování: Aby bylo možné nainstalovat zvukovou kartu Sweex, je třeba otevřít skříň počítače. Pokud nemáte zkušenost s instalováním doplňkových karet, zvažte pověření prodejce instalací karty. Obsah krabice Před zahájením instalace zkontrolujte, jestli máte všechny součásti přehrávače. V krabici musí být následující součásti: Zvuková karta Sweex PCI 4.1 Disk CD-ROM s ovladači a obsáhlou dokumentací Pokud některá z výše uvedených součástí chybí, kontaktujte prosím dodavatele. Specifikace 32-bit PCI BUS master Vestavěný 16bit CODEC Full-duplex záznam a přehrávání Čipset C-MEDIA 3D rozšíření zvuku založené na HRTF Herní / MIDI port MPU-401 Ovladače podporující DOS, WIN95, WIN98, WIN-Me, WIN2000, NT4.0, XP a LINUX 74 SWEEX.COM

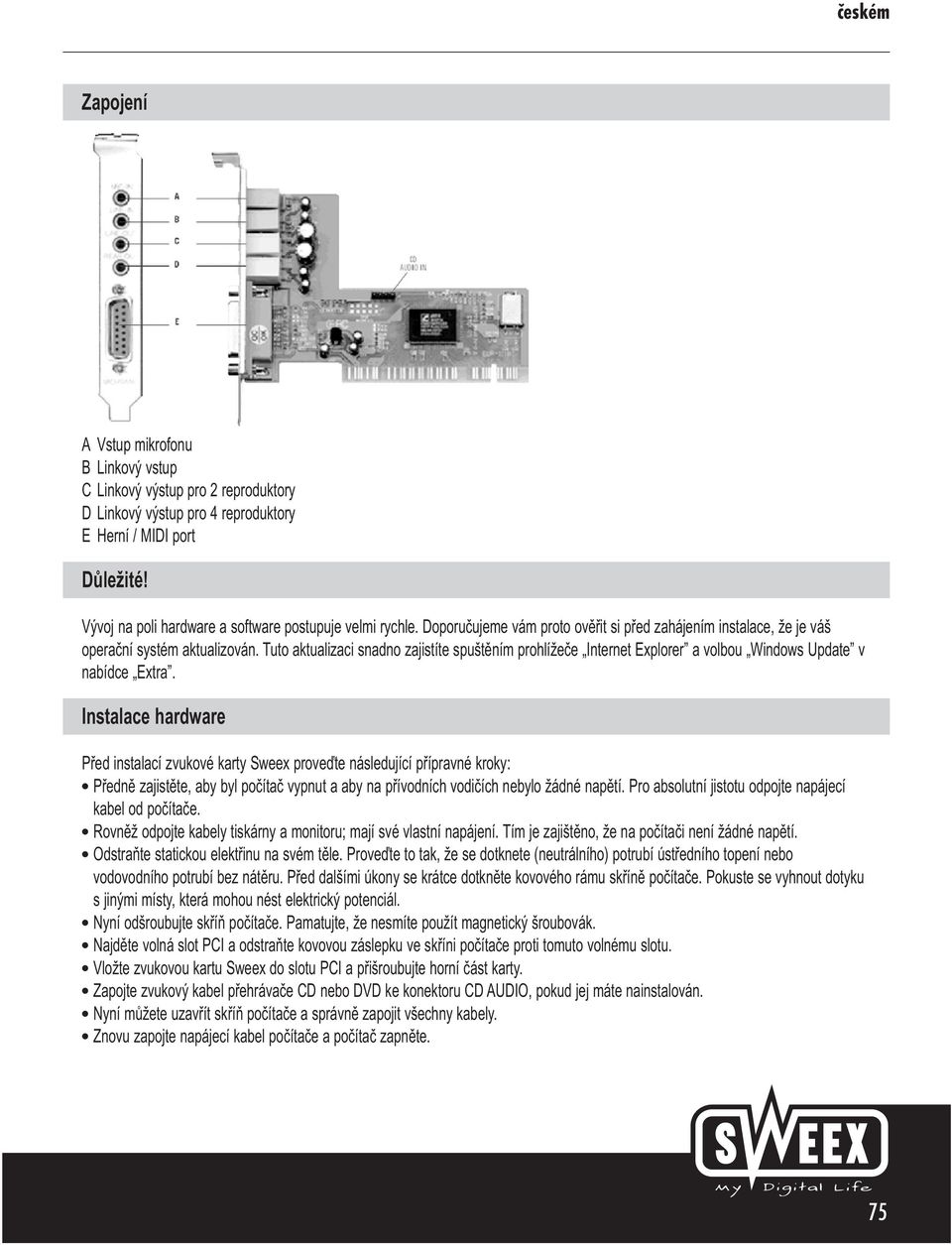

2 Zapojení A Vstup mikrofonu B Linkový vstup C Linkový výstup pro 2 reproduktory D Linkový výstup pro 4 reproduktory E Herní / MIDI port Důležité! Vývoj na poli hardware a software postupuje velmi rychle. Doporučujeme vám proto ověřit si před zahájením instalace, že je váš operační systém aktualizován. Tuto aktualizaci snadno zajistíte spuštěním prohlížeče Internet Explorer a volbou Windows Update v nabídce Extra. Instalace hardware Před instalací zvukové karty Sweex proveďte následující přípravné kroky: Předně zajistěte, aby byl počítač vypnut a aby na přívodních vodičích nebylo žádné napětí. Pro absolutní jistotu odpojte napájecí kabel od počítače. Rovněž odpojte kabely tiskárny a monitoru; mají své vlastní napájení. Tím je zajištěno, že na počítači není žádné napětí. Odstraňte statickou elektřinu na svém těle. Proveďte to tak, že se dotknete (neutrálního) potrubí ústředního topení nebo vodovodního potrubí bez nátěru. Před dalšími úkony se krátce dotkněte kovového rámu skříně počítače. Pokuste se vyhnout dotyku s jinými místy, která mohou nést elektrický potenciál. Nyní odšroubujte skříň počítače. Pamatujte, že nesmíte použít magnetický šroubovák. Najděte volná slot PCI a odstraňte kovovou záslepku ve skříni počítače proti tomuto volnému slotu. Vložte zvukovou kartu Sweex do slotu PCI a přišroubujte horní část karty. Zapojte zvukový kabel přehrávače CD nebo DVD ke konektoru CD AUDIO, pokud jej máte nainstalován. Nyní můžete uzavřít skříň počítače a správně zapojit všechny kabely. Znovu zapojte napájecí kabel počítače a počítač zapněte. 75

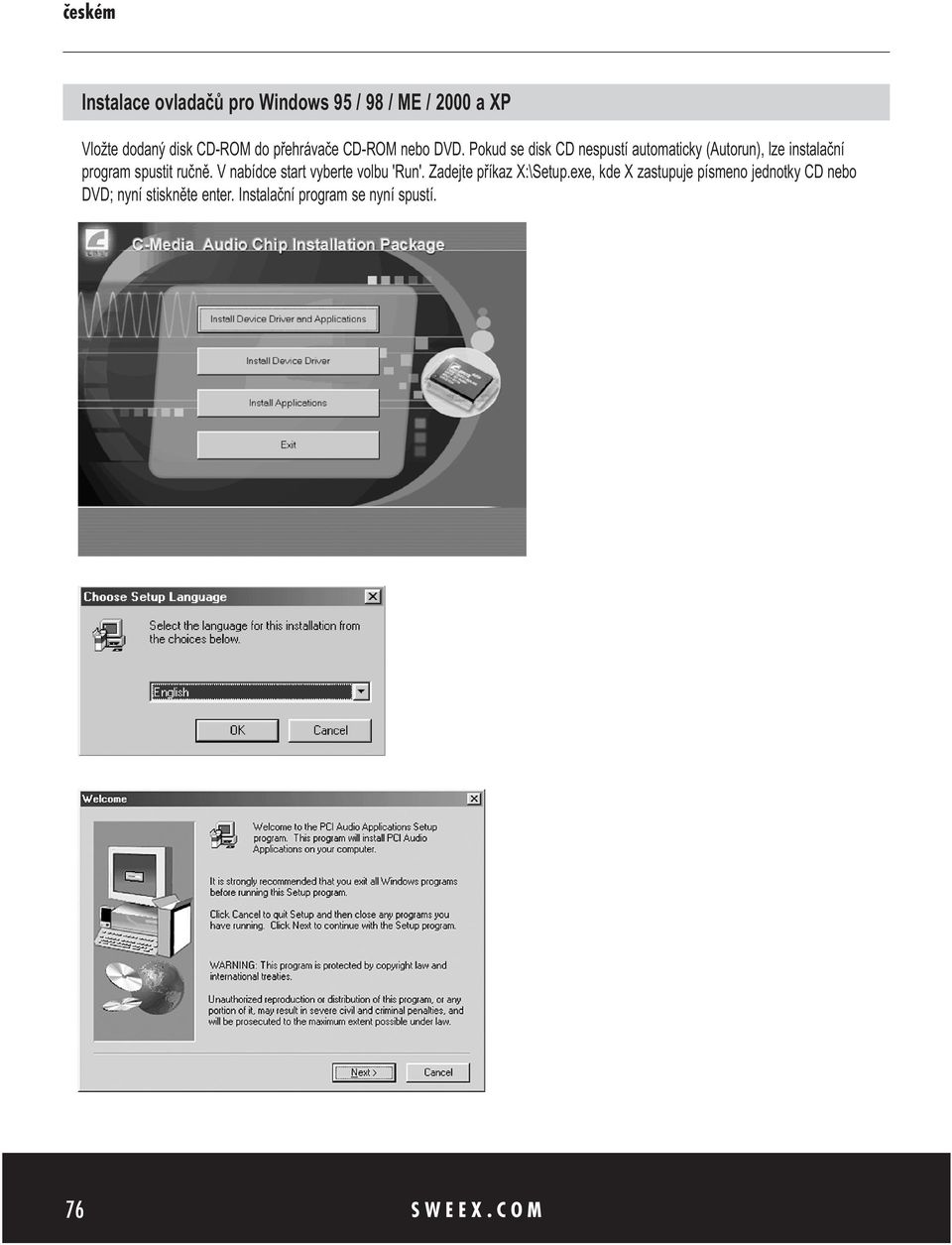

3 Instalace ovladačů pro Windows 95 / 98 / ME / 2000 a XP Vložte dodaný disk CD-ROM do přehrávače CD-ROM nebo DVD. Pokud se disk CD nespustí automaticky (Autorun), lze instalační program spustit ručně. V nabídce start vyberte volbu 'Run'. Zadejte příkaz X:\Setup.exe, kde X zastupuje písmeno jednotky CD nebo DVD; nyní stiskněte enter. Instalační program se nyní spustí. 76 SWEEX.COM

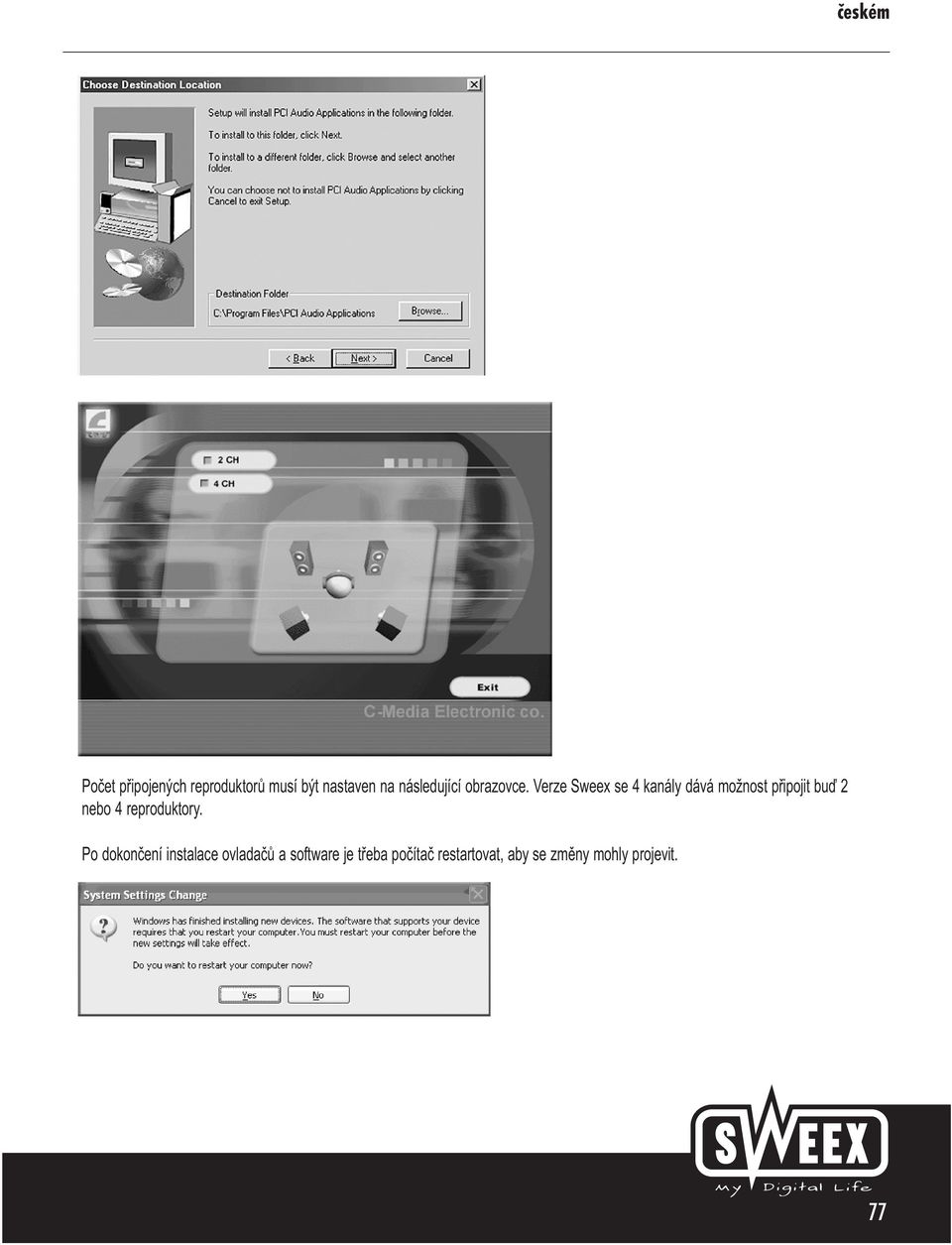

4 Počet připojených reproduktorů musí být nastaven na následující obrazovce. Verze Sweex se 4 kanály dává možnost připojit buď 2 nebo 4 reproduktory. Po dokončení instalace ovladačů a software je třeba počítač restartovat, aby se změny mohly projevit. 77

5 Po restartování počítače se v pravém dolním rohu lišty úloh zobrazí nová ikona C-Media mixer. Různá nastavení zvukové karty Sweex lze měnit pomocí směšovače. Klepněte na ikonu nástrojů pro zobrazení pokročilých nastavení. Klepněte na první záložku pro přístup k nastavením reproduktorů. Klepněte na druhou záložku pro nastavení hlasitosti jednotlivých reproduktorů. 78 SWEEX.COM

6 Klepněte na třetí záložku pro nastavení přehrávání virtuálního zvuku. Poslední záložka (Options) nabízí možnost přiřadit často používaným volbám směšovače klávesové zkratky. Kromě toho nabízí tato obrazovka možnost zvýšení hlasitosti záznamu přes vstup mikrofonu (Microphone Booster). Záruka Veškeré produkty dodávané pod značkou Sweex mají záruku platnou po dobu 3 let. Pouze digitální kamery a fotoaparáty Sweex mají záruku platnou po dobu 2 let. Neposkytujeme podporu nebo záruky na dodaný software nebo (dobíjitelné) baterie. Záruka může být sjednána pouze u prodejce, kde jste příslušný produkt zakoupili. 79
