PSBS 3512C v.1.0 PSBS 13,8V/3A/17Ah Záložní impulzní napájecí zdroj. Charakteristika záložního zdroje:

Rozměr: px
Začít zobrazení ze stránky:

Download "PSBS 3512C v.1.0 PSBS 13,8V/3A/17Ah Záložní impulzní napájecí zdroj. Charakteristika záložního zdroje:"

Transkript

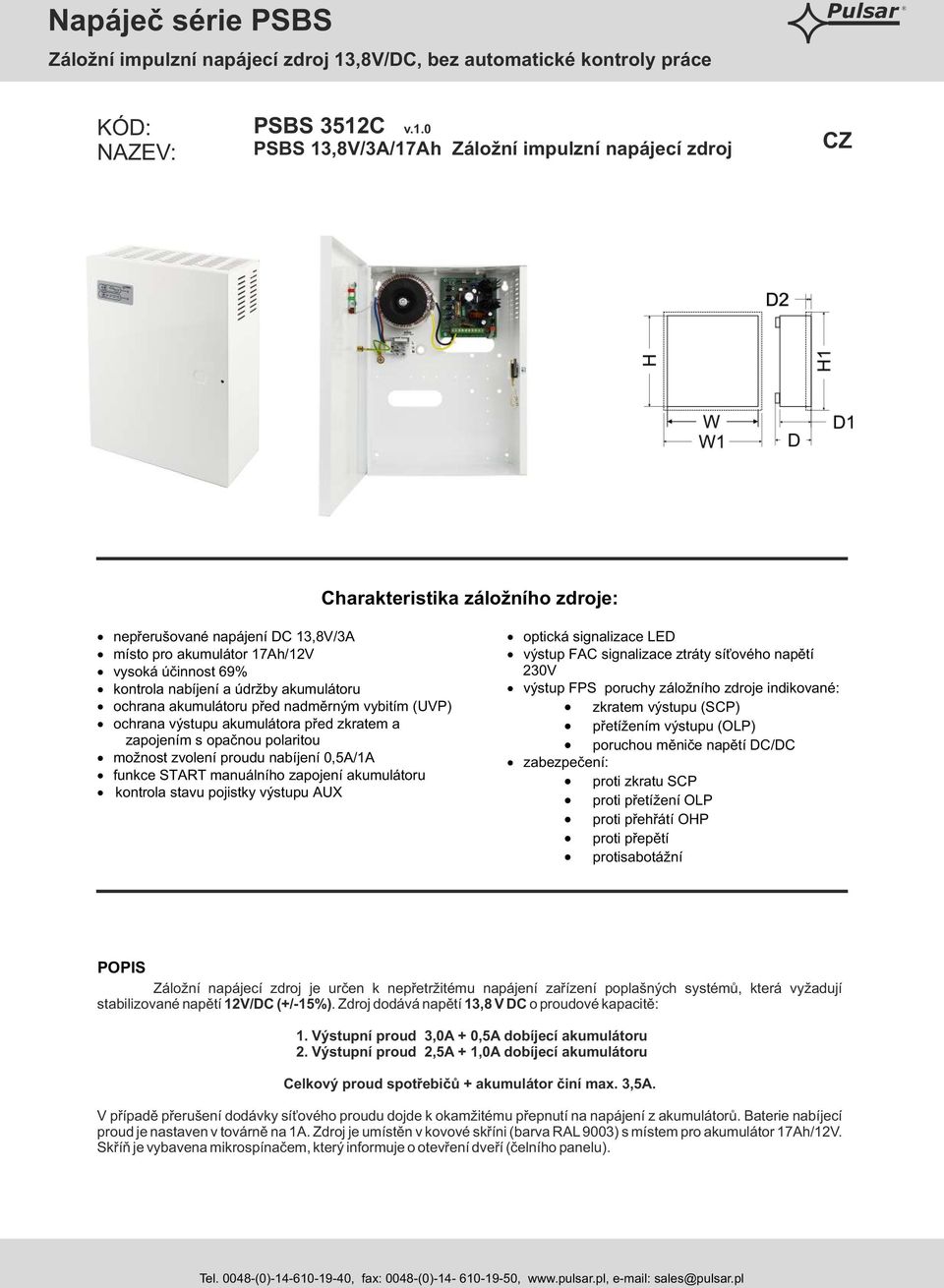

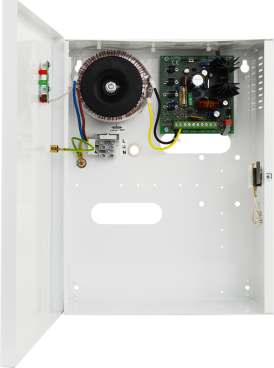

1 Napáječ série PSBS Záložní impulzní napájecí zdroj 13,8V/DC, bez automatické kontroly práce Pulsar KÓD: NAZEV: PSBS 3512C v.1.0 PSBS 13,8V/3A/17Ah Záložní impulzní napájecí zdroj CZ Charakteristika záložního zdroje: nepřerušované napájení DC 13,8V/3A místo pro akumulátor 17Ah/12V vysoká účinnost 69% kontrola nabíjení a údržby akumulátoru ochrana akumulátoru před nadměrným vybitím (UVP) ochrana výstupu akumulátora před zkratem a zapojením s opačnou polaritou možnost zvolení proudu nabíjení 0,5A/1A funkce START manuálního zapojení akumulátoru kontrola stavu pojistky výstupu AUX optická signalizace LED výstup FAC signalizace ztráty síťového napětí 230V výstup FPS poruchy záložního zdroje indikované: zkratem výstupu (SCP) přetížením výstupu (OLP) poruchou měniče napětí DC/DC zabezpečení: proti zkratu SCP proti přetížení OLP proti přehřátí OHP proti přepětí protisabotážní POPIS Záložní napájecí zdroj je určen k nepřetržitému napájení zařízení poplašných systémů, která vyžadují stabilizované napětí 12V/DC (+/-15%). Zdroj dodává napětí 13,8 V DC o proudové kapacitě: 1. Výstupní proud 3,0A + 0,5A dobíjecí akumulátoru 2. Výstupní proud 2,5A + 1,0A dobíjecí akumulátoru Celkový proud spotřebičů + akumulátor činí max. 3,5A. V případě přerušení dodávky síťového proudu dojde k okamžitému přepnutí na napájení z akumulátorů. Baterie nabíjecí proud je nastaven v továrně na 1A. Zdroj je umístěn v kovové skříni (barva RAL 9003) s místem pro akumulátor 17Ah/12V. Skříň je vybavena mikrospínačem, který informuje o otevření dveří (čelního panelu). wyjście TAMPER : przewody 30cm Tel (0) , fax: 0048-(0) ,

2 Napáječ série PSBS Záložní impulzní napájecí zdroj 13,8V/DC, bez automatické kontroly práce Pulsar TECHNICKÉ ÚDAJE Typ napájecího zdroje A (EPS - External Power Source) Napájecí napětí 230V/AC (-15%/+10%) Odběr proudu 0,39 A max. Výkon napájecího zdroje 49 W Účinnost 69% Výstupní napětí 11,0 V 13,8 V DC dobíjecí provoz 10,0 V 13,8 V DC provoz na baterie Výstupní proud 3,0A + 0,5A dobíjecí akumulátora 2,5A + 1,0A dobíjecí akumulátora Rozsah regulace napětí 12 14,5V DC Zvlnění napětí 50 mv p-p max. Dobíjecí proud akumulátoru 0,5A / 1A - konfigurace pomocí svorky I BAT 200% 250% výkonu zdroje omezení proudu a/nebo Ochrana proti zkratu SCP poškození tavné pojistky v obvodu akumulátoru (vyžaduje výměnu tavné pojistky) 110% 150% výkonu zdroje - omezení proudu pomocí Ochrana proti přetížení OLP vratných pojistek PTC, opětovné zprovoznění ručně (porucha vyžaduje odpojení výstupního obvodu DC) Ochrana v akumulátorovém obvodu SCP a proti zapojení s opačnou polaritou Ochrana akumulátoru proti nadměrnému vybití UVP Technické výstupy: - FAC; výstup signalizující poruchu AC napájení - FPS; technický výstup stavu práce napájecího zdroje - TAMPER; výstup signalizující otevření skříně napájecího zdroje 5,0 A- omezení proudu, tavná pojistka F BAT (porucha vyžaduje výměnu tavné pojistky) U<10,0 V (± 5%) odpojení (-BAT) akumulátoru, konfigurace pomocí svorky P BAT - typ OC, 50mA max. normální stav: úroveň L (0V), porucha: úroveň hi-z, opóźnienie 10s. - typ OC, 50mA max. normální stav: L (0V), porucha: úroveň hi-z (automatický návrat po obnovení správné činnosti) - microswitch, NC kontakty (skříň uzavřena), DC (max.) Ano - LED diody Optická signalizace práce Pracovní podmínky třída prostředí II, teplota: -10 C 40 C relativni vlhkost 20%...90%, bez kondenzace Skříň kovová, IP20, barva RAL9003 Rozměry skříně 235 x 305 x 98 (230 x 300 x 90+8) (WxHxD) [mm] (+/- 2) Hmotnost netto/brutto 2,90/3,10 kg Místo pro akumulátor 17Ah/12V (SLA) max. Svorky Napájen: Φ0,63 2,5 I/O PCB: Φ0,41 1,63 Výstupy akumulátoru: 6,3F-2,5, 30cm Zajištìní Poznámky Válcový šroub 2ks (zepředu), možnost montáže zámku 1 x microswitch, NC kontakty (skříň uzavřena), DC (max.) Odstup od stěny - 8mm Chlazení napájecího zdroje: konvekční wyjście TAMPER : przewody 30cm Tel (0) , fax: 0048-(0) ,

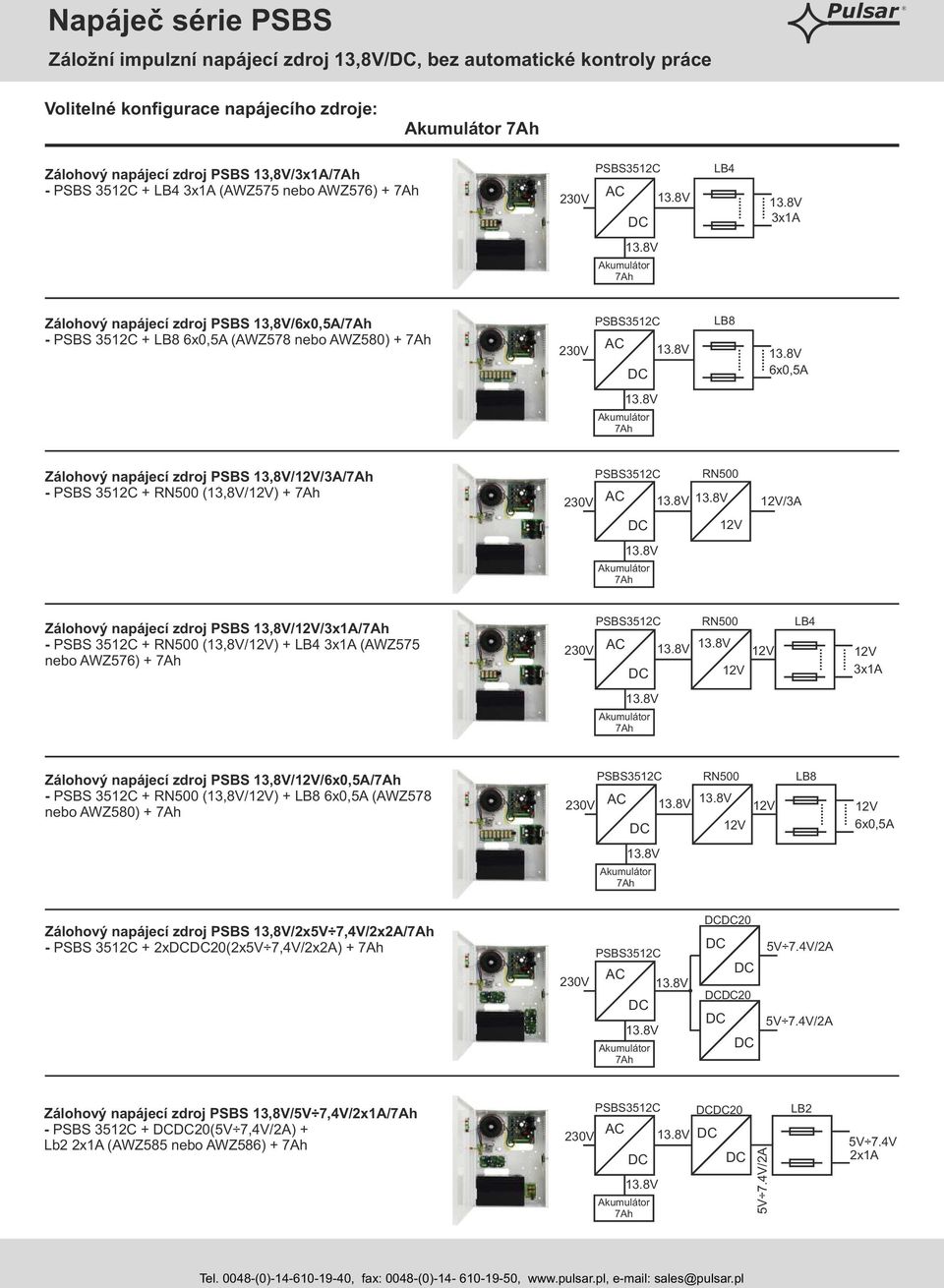

3 Napáječ série PSBS Záložní impulzní napájecí zdroj 13,8V/DC, bez automatické kontroly práce Pulsar Volitelné konfigurace napájecího zdroje: Akumulátor 7Ah Zálohový napájecí zdroj PSBS 13,8V/3x1A/7Ah - PSBS 3512C + LB4 3x1A (AWZ575 nebo AWZ576) + 7Ah 230V PSBS3512C AC DC 13.8V LB4 13.8V 3x1A 13.8V Akumulátor 7Ah Zálohový napájecí zdroj PSBS 13,8V/6x0,5A/7Ah - PSBS 3512C + LB8 6x0,5A (AWZ578 nebo AWZ580) + 7Ah 230V PSBS3512C AC DC 13.8V LB8 13.8V 6x0,5A 13.8V Akumulátor 7Ah Zálohový napájecí zdroj PSBS 13,8V/12V/3A/7Ah - PSBS 3512C + RN500 (13,8V/12V) + 7Ah 230V PSBS3512C AC DC 13.8V Akumulátor 7Ah RN V 13.8V 12V 12V/3A Zálohový napájecí zdroj PSBS 13,8V/12V/3x1A/7Ah - PSBS 3512C + RN500 (13,8V/12V) + LB4 3x1A (AWZ575 nebo AWZ576) + 7Ah 230V PSBS3512C AC DC 13.8V RN V 12V 12V LB4 12V 3x1A 13.8V Akumulátor 7Ah Zálohový napájecí zdroj PSBS 13,8V/12V/6x0,5A/7Ah - PSBS 3512C + RN500 (13,8V/12V) + LB8 6x0,5A (AWZ578 nebo AWZ580) + 7Ah 230V PSBS3512C AC DC 13.8V RN V 12V 12V LB8 12V 6x0,5A 13.8V Akumulátor 7Ah Zálohový napájecí zdroj PSBS 13,8V/2x5V 7,4V/2x2A/7Ah - PSBS 3512C + 2xDCDC20(2x5V 7,4V/2x2A) + 7Ah 230V PSBS3512C AC DC 13.8V Akumulátor 7Ah 13.8V DCDC20 DC DC DCDC20 DC DC 5V 7.4V/2A 5V 7.4V/2A Zálohový napájecí zdroj PSBS 13,8V/5V 7,4V/2x1A/7Ah - PSBS 3512C + DCDC20(5V 7,4V/2A) + Lb2 2x1A (AWZ585 nebo AWZ586) + 7Ah PSBS3512C AC 230V 13.8V DC 13.8V Akumulátor 7Ah DCDC20 DC DC 5V 7.4V/2A LB2 5V 7.4V 2x1A wyjście TAMPER : przewody 30cm Tel (0) , fax: 0048-(0) ,
