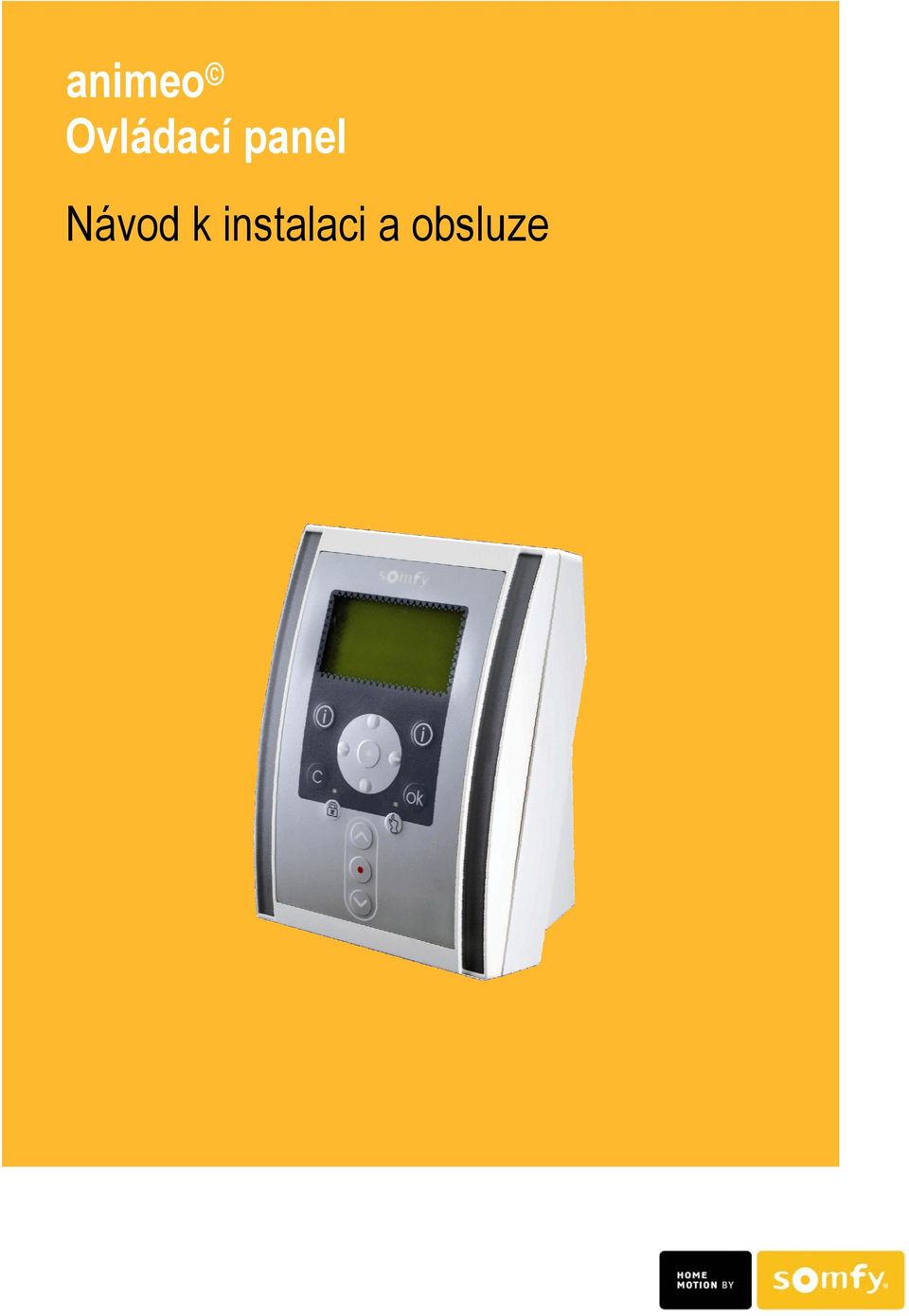

animeo Ovládací panel Návod k instalaci a obsluze

Transkript

1 animeo Ovládací panel Návod k instalaci a obsluze

2 2

3 OBSAH 1. OVLÁDACÍ PANEL Popis Technické údaje Instalace Popis ovládacích prvků Uvedení do provozu 6 2. ŘÍDICÍ SYSTÉM animeo Compact Stručný popis systému Slovník použitého názvosloví Obecné pojmy Koncové výrobky Pojmy a parametry pro programování a obsluhu systému 8 3. PRVNÍ KONFIGURACE Konfigurační nabídka Mapa vnořené nabídky pro nastavení ovládacího panelu Nastavení ovládacího panelu Mapa vnořené nabídky Systém Nastavení systému Ukončení konfigurace PROGRAMOVÁNÍ VLASTNOSTÍ SYSTÉMU Provozní obrazovka Programování vlastností systému - Systémová nabídka Mapa systémové nabídky OBSLUHA SYSTÉMU POMOCÍ OVLÁDACÍHO PANELU Ruční ovládání systému Ruční zadávání povelů k chodu Zámek zóny Zobrazení informací o stavu systému Vstup do nabídky Systém 24 Děkujeme Vám, že jste pro ovládání fasádních prvků vybrali řídicí systém Somfy animeo. Následující návod Vám podá veškeré informace, které budete potřebovat pro uvedení do provozu, nastavení vlastností a obsluhu řídicího systému pomocí Ovládacího panelu animeo. DŮLEŽITÉ UPOZORNĚNÍ: Dříve, než začnete s oživováním a programováním řídicího systému, přečtěte si prosím pozorně tento návod. Nesprávný postup může způsobit poškození koncových výrobků nebo zranění osob. Návod uschovejte pro pozdější použití. Kabeláž a zapojení řídicího systému musí být provedena osobou s příslušnou elektrotechnickou kvalifikací. Somfy nenese odpovědnost za škody, vzniklé nedodržením postupů, popsaných v tomto návodu. Somfy neodpovídá za změny předpisů a norem, které vstoupí v platnost po datu zveřejnění tohoto návodu. 3

4 1. OVLÁDACÍ PANEL 1.1 Popis Ovládací panel animeo je určen pro konfiguraci, nastavení systémových parametrů a uživatelskou obsluhu řídicího systému animeo compact. Jeho prostřednictvím lze provést prvotní konfiguraci systému a následné nastavení provozních parametrů. Při běžném uživatelském provozu zobrazuje provozní stav systému včetně údajů povětrnostních čidel a umožňuje ruční obsluhu systému. Nastavení parametrů, které jsou kritické pro činnost systému, lze chránit před neoprávněnou změnou pomocí hesla. Ovládací panel animeo lze použít i v řídicím systému animeo IB+ s jednou centrální jednotkou Building Controller, tj. do max. 8 zón. V tomto případě je zajištěna funkčnost řídicího systému IB+ v plném rozsahu, avšak prostřednictvím ovládacího panelu je možný přístup pouze k parametrům a funkcím sady animeo compact. Přístup k dalším parametrům a funkcím, specifickým pouze pro řídicí systém animeo IB+, je možný jen z počítače (PC) s instalovaným animeo IB+ operating software. grafický podsvícený displej snadná obsluha i pro uživatele, kteří nemají znalosti ze stínicí techniky ovládací panel lze použít i v případě, že konfigurace systému byla provedena pomocí PC konfigurace a nastavení, provedené pomocí ovládacího panelu umožňuje následné ovládání systému pomocí PC s instalovaným systémovým software animeo ovládací panel může být vzdálen až 500m od řídicí jednotky systému (BuCo) 1.2 Technické údaje Napájení V, Hz Třída ochrany II Krytí IP 20 Pracovní teplota C Relativní vlhkost max. 85% Klávesnice membránová 14 tlačítek + 2 kontrolky Displej grafický, monochromatický s žlutozeleným podsvícením Max. vzdálenost od BuCo 500 m, kabel UTP 2x2x0,8 mm 2 Materiál skříně ABS (RAL 9002), fólie čelního panelu polykarbonát Rozměry (š x v x h) 130 x 182 x 98 mm Shoda EN

5 1.3 Instalace Ovládací panel se skládá ze tří součástí: horní díl skříně s klávesnicí, displejem a deskami elektroniky s konektory spodní díl skříně krycí pásky (2 ks) Připraveným otvorem ve spodním dílu skříně protáhněte přívodní kabely - přívod 230 V/50 Hz a komunikační sběrnici od centrální jednotky - Building Controlleru. Spodní díl skříně přišroubujte vhodnými šrouby (nejsou přiloženy) na zvolené místo. Zapojte kabely do konektorů na desce elektroniky horní části skříně, viz schéma zapojení: síťový přívod do šedého konektoru (fázový vodič L na vnější svorku) kabel komunikační sběrnice do oranžového konektoru - nutno dbát na správné propojení svorek na BuCo a ovládacím panelu! Svorky jsou označeny písmeny - na BuCo nad svorkovnicí, na ovládacím panelu na zásuvce konektoru. Přišroubujte horní díl skříně na spodní a vložte krycí pásky. 9-pólový konektor (zásuvka) D-Sub slouží k připojení ovládacího panelu k počítači (PC, konektor D-sub vidlice). Systém pak lze ovládat z připojeného PC pomocí instalovaného animeo Compact Software. Ovládací panel je v tomto případě mimo provoz a na displeji je oznámení Přímá komunikace s PC (resp. PC Direct Communication ). 5

6 1.4 Popis ovládacích prvků [1] Vyvolání systémových informací [2] Křížový ovladač pro pohyb v nabídce: = dolů / nahoru; snižování / zvyšování hodnoty parametru = vlevo / vpravo [3] Enter = = potvrzení výběru [4] C = Cancel, v nabídce návrat o úroveň výš [5] OK = potvrzení zadané hodnoty [6] Zámek zóny (kontrolka svítí, pokud je zóna vybraná na displeji zamčena) [7] Přechod do manuálního provozu (kontrolka svítí, pokud je zóna, vybraná na displeji, v režimu manuálního ovládání) [8] Tlačítka pro manuální zadávání povelů NAHORU, DOLŮ a STOP 1.5 Uvedení do provozu Po připojení napájecího napětí a poté, co je ovládací panel připojen k jednotce Building Controller (dále: BuCo), potřebuje krátký čas pro načtení dat z jeho paměti. Po tuto dobu je na displeji zobrazen nápis Ovládací panel a pod ním probíhá odpočet od 0 do 100. Pokud do BuCo dosud nebyla nahrána žádná konfigurace (stav z výroby při prvním zapnutí nebo po vymazání BuCo tlačítkem Reset), na displeji se zobrazí prvotní konfigurační nabídka, viz obrázek vpravo. Pokračujte v tomto případě podle kapitoly 3. První konfigurace. Operating Interface Select Language Date And Time Output Mode Poznámka: konfigurační nabídka se zobrazí i v případě, že ovládací panel zapojíte k BuCo, který je již v provozu a obsahuje nahranou konfiguraci nebo pokud došlo k výpadku napájení ovládacího panelu. V případě, že BuCo již nějakou konfiguraci obsahuje, na displeji se objeví provozní obrazovka - tabulka znázorňující aktuální stav zón, viz obrázek vpravo. V tomto případě pokračujte dále podle kapitoly 4. Programování vlastností systému, nebo 5. Obsluha systému. Po připojení ovládacího panelu k řídicímu systému animeo IB+, který využívá i funkce v systému animeo compact neobsažené, se na displeji zobrazí text, informující o tomto omezení. 6

7 2. ŘÍDICÍ SYSTÉM animeo Compact 2.1 Stručný popis systému animeo Compact je řídicí systém, určený pro malé a střední komerční objekty - školy, nemocnice, administrativní budovy apod. animeo Compact umožňuje rozdělit objekt až do čtyř zón a v nich řídit stínicí prvky automaticky nebo manuálně. Automatické řízení je prováděno podle typu ovládaného zařízení a na základě vnějších povětrnostních podmínek (sluneční svit, vítr, déšť, teplota). Manuální ovládání je možné lokálními ovladači podle požadavků jednotlivých uživatelů, nebo centrálně po jednotlivých zónách z ovládacího panelu, případně z řídicího PC s nainstalovaným animeo Compact Software. Centrální jednotka - BuCo Zóna 1 Zóna Slovník používaných pojmů a názvů Obecné pojmy Zóna: část budovy, např. fasáda nebo její část. Zónu může tvořit také několik fasád či jejich částí, orientovaných na stejnou světovou stranu. Zóna musí být osazena pouze jedním druhem koncového výrobku (viz níže). Koncový výrobek: obecný souhrnný pojem pro zařízení slunečních a pohledových clon, oken a dalších fasádních prvků. Druh koncového výrobku pak je konkrétní produkt, do něhož je zabudován pohon a který je řízen systémem, např. předokenní roleta, venkovní žaluzie, okno apod. Clona souhrnný pojem pro sluneční a pohledové zastínění (screeny, markýzy, žaluzie, rolety). Na rozdíl od předchozího pojmu Koncový výrobek nezahrnuje okna, světlíky, vrata apod. Koncová poloha: poloha, ve které koncový výrobek zastaví koncové spínače vestavěného pohonu. Rozeznáváme: horní koncovou polohu (= 0%) dolní koncovou polohu (= 100%) viz obrázek. Lokální ovládání: ovládání uživatelem pomocí spínače, umístěného poblíž ovládaného koncového výrobku. Centrální ovládání, ovládání zón: ovládání celé budovy (centrální povel), resp. jednotlivých zón (povel zóny). Skupinové ovládání: v rámci zóny lze vytvořit skupiny koncových výrobků, ovládaných jedním tzv. skupinovým ovládačem 7

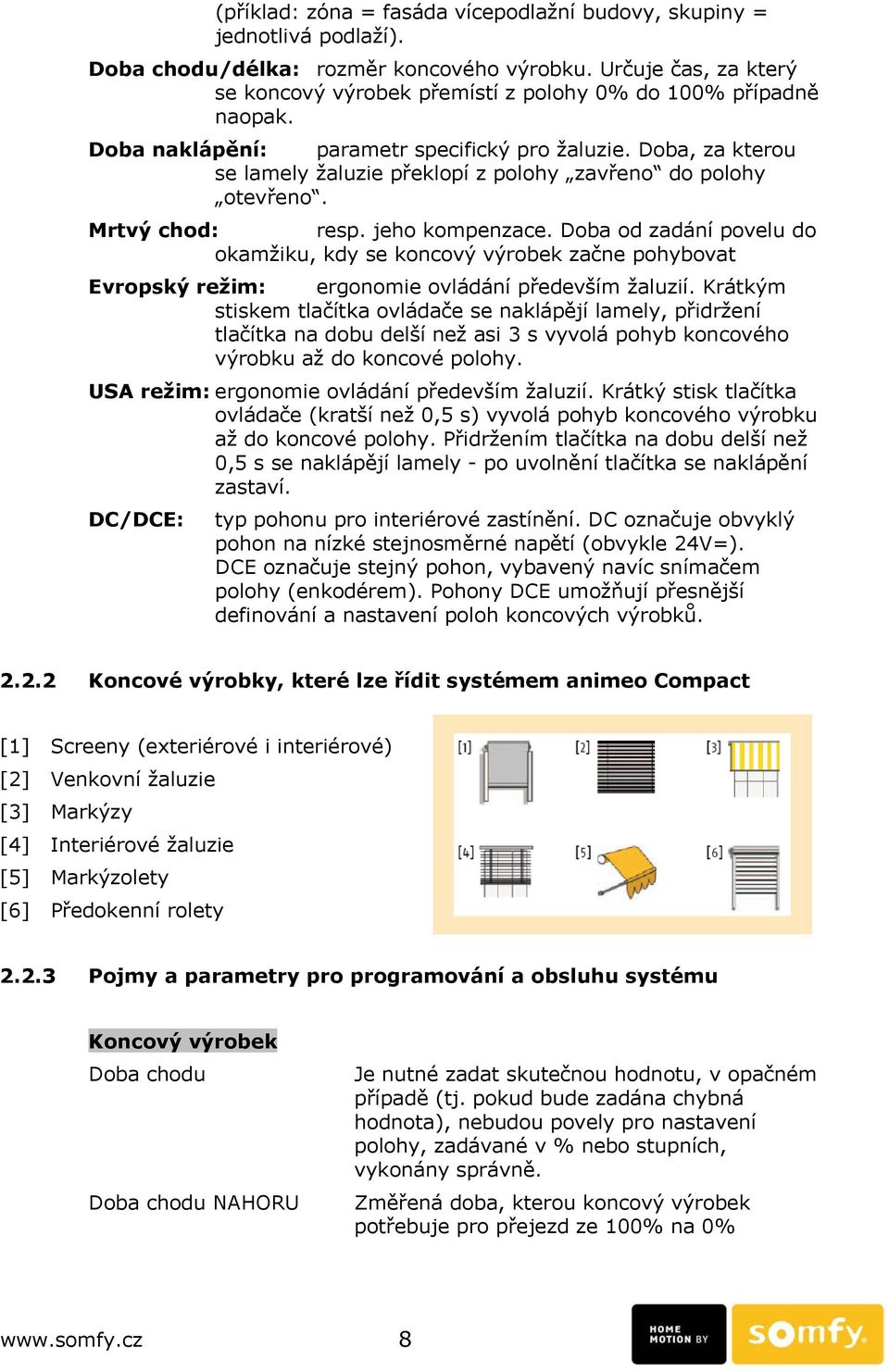

8 (příklad: zóna = fasáda vícepodlažní budovy, skupiny = jednotlivá podlaží). Doba chodu/délka: rozměr koncového výrobku. Určuje čas, za který se koncový výrobek přemístí z polohy 0% do 100% případně naopak. Doba naklápění: parametr specifický pro žaluzie. Doba, za kterou se lamely žaluzie překlopí z polohy zavřeno do polohy otevřeno. Mrtvý chod: resp. jeho kompenzace. Doba od zadání povelu do okamžiku, kdy se koncový výrobek začne pohybovat Evropský režim: ergonomie ovládání především žaluzií. Krátkým stiskem tlačítka ovládače se naklápějí lamely, přidržení tlačítka na dobu delší než asi 3 s vyvolá pohyb koncového výrobku až do koncové polohy. USA režim: ergonomie ovládání především žaluzií. Krátký stisk tlačítka ovládače (kratší než 0,5 s) vyvolá pohyb koncového výrobku až do koncové polohy. Přidržením tlačítka na dobu delší než 0,5 s se naklápějí lamely - po uvolnění tlačítka se naklápění zastaví. DC/DCE: typ pohonu pro interiérové zastínění. DC označuje obvyklý pohon na nízké stejnosměrné napětí (obvykle 24V=). DCE označuje stejný pohon, vybavený navíc snímačem polohy (enkodérem). Pohony DCE umožňují přesnější definování a nastavení poloh koncových výrobků Koncové výrobky, které lze řídit systémem animeo Compact [1] Screeny (exteriérové i interiérové) [2] Venkovní žaluzie [3] Markýzy [4] Interiérové žaluzie [5] Markýzolety [6] Předokenní rolety Pojmy a parametry pro programování a obsluhu systému Koncový výrobek Doba chodu Doba chodu NAHORU Je nutné zadat skutečnou hodnotu, v opačném případě (tj. pokud bude zadána chybná hodnota), nebudou povely pro nastavení polohy, zadávané v % nebo stupních, vykonány správně. Změřená doba, kterou koncový výrobek potřebuje pro přejezd ze 100% na 0% 8

9 Doba chodu DOLŮ Doba naklápění Mrtvý chod Koncový výrobek Změřená doba, kterou koncový výrobek potřebuje pro přejezd z 0% na 100% Změřená doba, potřebná pro překlopení lamel z polohy úplně zavřeno do polohy zcela otevřeno Mechanická vůle v mechanismu koncového výrobku. Čas mezi začátkem chodu pohonu a začátkem pohybu koncového výrobku. Obvykle 0,2... 0,5 s. Volba druhu koncového výrobku (screeny, markýzy, rolety, žaluzie,...). U žaluzií je možná volba dvojího provedení: s naklápěním lamel -90 /+90 nebo 0 /90. Pokud při pohybu žaluzie NAHORU jsou lamely ve vodorovné poloze, volte 0 /90. Časovač budovy Zapnuto Povoluje nebo zakazuje použití časovače - [ano] [ne] budovy Den Výběr požadovaného dne pro nastavení časovače: pondělí... pátek, celý týden Čas 1 Časový interval, během kterého budou clony - [Vypnuto] nastaveny a zablokovány v poloze definované - [začátek] [konec] v parametru Poloha Čas 1. Stav [Neaktivní] se navolí tak, že se zadá stejný čas pro [začátek] i [konec]. Čas 2 Časový interval, během kterého budou clony - [Vypnuto] nastaveny a zablokovány v poloze definované - [začátek] [konec] v parametru Poloha Čas 2. Stav [Neaktivní] se navolí tak, že se zadá stejný čas pro [začátek] i [konec]. Poloha Čas 1 Poloha, do které se clony nastaví, jakmile se [100%] [0%] dosáhne [začátek] časového intervalu Čas 1 Poloha Čas 2 Poloha, do které se clony nastaví, jakmile se [100%] [0%] dosáhne [začátek] časového intervalu Čas 2 Čidla Vyběr meteostanice Zadání použitého typu meteostanice Meteostanice Volba mezi kompaktní meteostanicí - [kompaktní] a OSB = skříní vnějších čidel. - [OSB] Ověřte, které řešení je skutečně použito. Ovladače zón Volba Ano možná pouze v případě, že je použita ISB = Skříň vnitřních čidel Slunce Funkce sluneční automatiky. Lze ji povolit/zakázat pro každou zónu samostatně Čidla Určení, která čidla slunce budou mít vliv na řízení dané zóny. Je-li použita kompaktní 9

10 Prodleva zapnutí Limit Zapnutí Prodleva vypnutí Limit Vypnutí Poloha Naklopení Vítr Čidla Limit rychlosti Prodleva Zapnutí Prodleva Vypnutí Déšť / Námraza meteostanice, lze vybírat z čidel 1-3, pokud je použita skříň vnějších čidel, tak 1-8. Pokud intenzita slunečního svitu (klux) překročí hodnotu, nastavenou jako Limit zapnutí (klux), nepřetržitě po dobu zadanou jako Prodleva zapnutí (min), systém vydá povel pro najetí clon do Poloha slunce, pokud jsou použity žaluzie, tak i Naklopení slunce. Viz vysvětlivka Prodleva zapnutí výše Pokud intenzita slunečního svitu (klux) klesne pod hodnotu, nastavenou jako Limit vypnutí (klux), nepřetržitě po dobu zadanou jako Prodleva vypnutí (min), systém vydá povel pro opuštění Poloha slunce a clony se vrátí do klidových poloh. Viz vysvětlivka Prodleva vypnutí výše Poloha clon v %, do které najedou při splnění podmínek pro činnost sluneční automatiky Naklopení lamel ve stupních. Toto naklopení se vyvolá, pokud je povoleno a je najeta Poloha slunce (viz výše). 0 odpovídá vodorovně nastaveným lamelám (plně otevřeny), 90 svisle nastaveným lamelám (zcela zavřeny). Bezpečnostní funkce větrné automatiky. Lze ji povolit/zakázat pro každou zónu samostatně v závislosti na koncovém výrobku. Určení, která čidla větru budou mít vliv na řízení dané zóny. Je-li použita kompaktní meteostanice, je k dispozici pouze 1 čidlo, pokud je použita skříň vnějších čidel, lze vybírat ze dvou čidel (jsou-li použita). Viz vysvětlivka Prodleva zapnutí níže. Pokud okamžitá rychlost větru překročí nepřetržitě po dobu Prodleva zapnutí hodnotu, nastavenou jako Limit rychlosti, systém vydá povel NAHORU a signalizuje větrný poplach. Po celou dobu trvání této situace (plus Prodleva vypnutí, viz níže) nelze zadávat manuální lokální ani centrální povely a je blokována činnost sluneční automatiky. Pokud okamžitá rychlost větru klesne pod hodnotu Limit rychlosti nepřetržitě na dobu nastavenou jako Prodleva vypnutí, větrný poplach je zrušen, sluneční automatika je odblokována a je opět možné zadávat manuální povely. Bezpečnostní funkce, ochrana před poškozením clon vlivem deště nebo námrazy. 10

11 Déšť Prodleva Zapnutí Prodleva Vypnutí Námraza Limit teploty Prodleva Zapnutí Prodleva Vypnutí Historie Lze povolit/zakázat pro každou zónu samostatně. Povolení/zakázání dešťové automatiky. Pokud prší nejméně po dobu Prodleva zapnutí, systém vydá povel NAHORU a signalizuje dešťový poplach. Po celou dobu trvání této situace (plus Prodleva vypnutí, viz níže) nelze zadávat manuální lokální ani centrální povely a je blokována činnost sluneční automatiky. Pokud déšť ustane na dobu nejméně Prodleva vypnutí, dešťový poplach je zrušen, sluneční automatika je odblokována a je opět možné zadávat manuální povely. Povolení/zakázání ochrany před námrazou. Pokud je aktuální teplota nižší, než nastavený Práh teploty po dobu delší než Prodleva zapnutí a v posledních [xx] hodinách byly zaznamenány dešťové srážky (parametr Historie, viz níže), je aktivována bezpečnostní funkce Námraza. Po dobu trvání této situace nelze zadávat manuální lokální ani centrální povely a je blokována činnost sluneční automatiky. Viz vysvětlivka Limit teploty. Pokud aktuální teplota vystoupí nad hodnotu Práh teploty po dobu nejméně Prodleva vypnutí, funkce Námraza je deaktivována. Hodnotu lze nastavit v mezích 0 až 2540 min, další hodnota je nekonečno. POZOR! Pokud je Prodleva vypnutí nastavena na hodnotu nekonečno, musí být funkce Námraza deaktivována a opět aktivována ručně! Určení doby [hod], po kterou u se udržuje informace o tom, že pršelo. Viz též vysvětlivka Limit teploty. Nastavení Výběr jazyka Datum a čas Nastavení hesla Nastavení komunikačního jazyka. Nastavení aktuálního data a času. V případě, že některá nastavení nemají být obecně přístupná. Heslo Vyžadovat heslo Zadání hesla. Aktivace ochrany přístupu pomocí hesla. Pokud je ochrana heslem aktivní, je heslo 11

12 vyžadováno pro vstup z provozní obrazovky do nabídky Systém. Počet zón Počet zón obvykle odpovídá orientaci fasád (západ, jih, východ apod.). V každé zóně smí být použit pouze jeden druh koncového výrobku! Počet zón Zadání skutečného počtu využitých zón: Vstup Poplach Poplachový vstup pro bezpotenciálový kontakt N.C. na jednotce Building Controller. Lze použít např. pro spolupráci s EPS. Použít Použití poplachového vstupu povoleno: ano/ne Poloha Poloha, do které najedou všechny clony v případě, že je poplachový vstup aktivován: 0% nebo 100%. Pokud je vstup aktivní, nelze zadávat manuální lokální ani centrální povely a je blokována činnost sluneční automatiky. Provozní režim Automatický (režim) Uživatelský (režim) Návrat do auto Funkce výstupu IB+ IB RK Provozní režim určuje chování systému, tj. vzájemnou prioritu lokálních manuálních povelů a automatických povelů. Tento provozní režim je zaměřen více na úsporu energie. V automatickém provozním režimu je každý provozní povel vydaný systémem (např. od sluneční automatiky) vždy vykonán. Uživatelský režim více preferuje požadavky uživatele. Pokud systém vydá automatický provozní povel, řídicí jednotka pohonu ověří, zda nebyl dříve zadán lokálním ovladačem povel uživatelem místnosti. Pokud ano, je pro příslušný pohon automatický povel ignorován (bezpečnostní povely jsou samozřejmě vykonány vždy). Tato situace trvá až do času, který je nastaven pro Návrat do auto (=automatického režimu). Viz vysvětlivka Uživatelský (režim) výše. Nastavuje odpovídající charakter výstupního signálu podle použitých řídicích jednotek pohonů. Čtyřdrátové propojení Building Controleru a řídicích jednotek pohonu. Pro ovládání řídicích jednotek pohonů z programu animeo. Třídrátové propojení Building Controleru a řídicích jednotek pohonu. Pro ovládání řídicích jednotek pohonů z programu inteo nebo CD. Třídrátové propojení Building Controleru a řídicích jednotek pohonu. Pro ovládání reléových řídicích jednotek. 12

13 Test zapojení Automatický test správnosti zapojení kabeláže. Systém během testu vysílá různé povely pro koncové výrobky, o kterých informuje na displeji, a obsluha kontroluje, zda vše probíhá v souladu s vysílanými povely. Test probíhá v 11 krocích, pro každou zónu samostatně. Pořadové číslo aktuálního kroku je v číselné řadě (dolní řádek displeje) černě podbarveno. Prvním krokem je Výběr testované zóny, druhým zadání výchozí polohy koncových výrobků v zóně. Pak následují další kroky testu: vždy se zobrazí informace o tom, co se v daném kroku bude zkoušet (a co tedy má obsluha kontrolovat, že se opravdu provádí) a výzva k provedení kroku. Po dobu provádění testovacího kroku je zobrazen odpočet, po skončení volba Pokračovat nebo Chyba. Pokud testovací krok proběhl v pořádku, potvrzení volby Pokračovat znamená přechod na další testovací krok. Volba Chyba vyvolá chybové hlášení a jeho potvrzení pak návrat zpět na krok, který vykázal chybný výsledek. Kroky testu je nutné provádět v daném pořadí, nelze se vracet ani následný krok přeskočit. Displej Nastavení intenzity podsvícení a kontrastu. Záloha BuCo Uložení zálohy nastavení parametrů Building Controlleru do paměti ovládacího panelu. Uložit nastavení z BuCo Přepíše předchozí data, uložená v paměti ovládacího panelu. Nahrát nastavení do BuCo Nahraje do BuCo data z paměti operačního panelu. Dřívější nastavení jednotek Building Controller i všech Motor Controller bude vymazáno a nahrazeno novým. Verze SW Informace o verzi softwaru v jednotlivých součástech řídicího systému. 13

14 3. PRVNÍ KONFIGURACE 3.1 Konfigurační nabídka Pokud je BuCo ve výrobním stavu (tj. neobsahuje žádnou konfiguraci), na displeji ovládacího panelu se zobrazí počáteční konfigurační nabídka v anglickém jazyce. Počáteční konfigurační nabídka umožňuje vstup do vnořených nabídek, ve kterých se provede prvotní konfigurace řídicího systému. Vnořené nabídky jsou označeny grafickými symboly a názvy: Ovládací panel (Operating Interface)- nastavení vlastností a parametrů ovládacího panelu Systém (Products) - výběr meteostanice, čidel, zadání počtu zón, koncových výrobků atd. Ukončit konfiguraci (Leave Config) - výstup z konfigurační nabídky do nabídky Obsluha Poznámky: 1) Pokud není po vstupu do konfigurační nabídky po dobu 12 minut zadán žádný údaj, přejde ovládací panel automaticky do zobrazení provozní obrazovky. 2) Tato nabídka se zobrazí pouze při prvním zapojení nebo po vynulování Building Controlleru tlačítkem Reset. Při pozdějším vstupu z provozní obrazovky je tato nabídka označena jako System a je rozšířena o další možnosti, viz kapitola Mapa vnořené nabídky pro nastavení ovládacího panelu Ovladaci panel (Operating Interface) Vyber jazyka (Select Language) English, German, French, Cesky Datum a cas (Date And Time) Datum: [měsíc] Cas: 00:00 až 23:59 Funkce vystupu (Output Mode) IB+, IB, RK Test zapojeni (Wiring Test) 11 kroků testu - čísla kroků ve spodní řádce 1. krok: výběr testované zóny 2. krok: výchozí poloha atd. Nastaveni displeje Kontrast: Podsviceni:

15 3.3 Nastavení ovládacího panelu Volba jazyka [1] Toto zobrazení se objeví pouze po prvním zapnutí nebo resetu. [2] Křížovým ovládačem vyberte Select Language a stiskněte Enter nebo OK [3] Křížovým ovládačem vyberte Cesky a stiskněte OK [4] Volba je uložena Nastavení data a času (předpoklad: nastavena čeština) [5] Křížovým ovládačem vyberte Datum a čas a stiskněte Enter nebo OK [6] Křížovým ovládačem vyberte Datum a poté vyberte údaj data. Pomocí nastavte datum. Postup zopakujte pro měsíc a rok. [6] Křížovým ovládačem vyberte Cas a poté údaj hodin. Pomocí nastavte správný údaj. Postup zopakujte pro údaj minut. Stiskněte OK pro uložení nastavených hodnot a návrat do kroku [5]. [2] Operating Interface Select Language Date And Time Output Mode [3] Select language English German French Cesky [4] [1] Vysilam povel Operating Interface Select Language Date And Time Output Mode Ovladaci panel Vyber jazyka Datum a cas Funkce vystupu Datum a cas Datum: 01 leden 2000 Den: Sobota Cas: 00:00 [5] [6] [7] Datum a cas Datum: 02 srpen 2007 Den: Ctvrtek Cas: 14: Mapa vnořené nabídky Systém System (Products) Vyber meteostanice (Select Sensor System) Meteostanice: OSB = skříň vnějších čidel, kompaktní Ovladace zon: ano, ne Pocet zon (Number of zones) Pocet zon: Koncovy vyrobek (Endproduct) [výběr různých typů výrobků] Doba chodu (Running Time) Nahoru: [čas ve vteřinách] Dolu: [čas ve vteřinách] Doba naklápění Nastavit: [čas ve vteřinách] 15

16 3.5 Nastavení systému [4] Výběr meteostanice [1] Je-li třeba, křížovým ovladačem vyberte v konfigurační nabídce nabídku System [3] [2] Křížovým ovládačem vyberte Vyber meteostanice a stiskněte Enter nebo OK. [3] Křížovým ovládačem vyberte pole typu meteostanice a pak vyberte požadovaný typ [2] [4] Křížovým ovládačem se vraťte do levého sloupce, pomocí vyberte Ovladace zon pak přejděte do volby Ano/Ne a pomocí vyberte. Poznámka: v případě že zvolíte kompaktní meteostanici, objeví se v nabídce Vyber meteostanice třetí položka: DCF. Jedná se o přijímač přesné časové informace, vestavěný v meteostanici, a volby jsou Vypnuto/Zapnuto. Pro uložení nastavených hodnot a návrat do menu System stiskněte OK. Zadání počtu zón [1] Je-li třeba, křížovým ovladačem vyberte v konfigurační nabídce volbu System. [5] Křížovým ovládačem vyberte Pocet zon a stiskněte Enter nebo OK [6] Křížovým ovládačem nastavte požadovaný počet zón a stiskněte OK pro uložení a návrat do menu System. Výběr koncového výrobku [1] Je-li třeba, křížovým ovladačem vyberte v konfigurační nabídce volbu System. [7] Křížovým ovládačem vyberte Koncovy vyrobek a stiskněte Enter nebo OK [8] Křížovým ovládačem vyberte požadovaný druh výrobku. [9] Křížovým ovládačem přejděte do spodního pole pro výběr zóny a pomocí Vyber meteostanice Meteostanice: OSB Ovladace zon: Ano Vyber meteostanice Meteostanice: OSB Ovladace zon: Ne System Vyber meteostanice Pocet zon Koncovy vyrobek [1] System Vyber meteostanice Pocet zon Koncovy vyrobek [7] System Vyber meteostanice Pocet zon Koncovy vyrobek [8] [9] Koncovy vyrobek Interierove zaluzie Vsechny zony Koncovy vyrobek Okna otevirana ven Zona 1: Pocet zon Celkem zon: 4 System Vyber meteostanice Pocet zon Koncovy vyrobek [6] [5] 16

17 určete zónu pro vybraný koncový výrobek [ všechny]. Poznámka: pokud nejsou v zónách použity stejné koncové výrobky, ve volbě Všechny zóny se zobrazí údaj Různé výrobky. Pokud přejdete pomocí do výběru koncového výrobku a tento údaj změníte, předchozí volby se zruší a všechny zóny se nastaví stejně na změněný údaj. Pro uložení nastavených hodnot a návrat do menu System stiskněte OK. 3.6 Ukončení konfigurace Po nastavení počátečních hodnot podle kapitol 3.4 a 3.5 lze práci v konfigurační nabídce ukončit. [1] [2] [3] Ukoncit konfig Ukoncit konfig Ukoncit konfig Ukoncit konfig [1] Křížovým ovládačem přejděte v konfigurační nabídce do volby vnořené nabídky Ukoncit konfig. [2] Křížovým ovládačem přejděte na položku Ukoncit konfig a stiskněte OK. Práce v konfigurační nabídce je ukončena a zobrazí se provozní obrazovka. Pro úplnou konfiguraci systému je dále třeba přiřadit jednotlivým zónám čidla, nastavit doba chodu atd. Pokračujte podle kapitoly 4. Programování vlastností systému. 17

18 4. PROGRAMOVÁNÍ VLASTNOSTÍ SYSTÉMU 4.1 Provozní obrazovka V případě, že řídicí systém již prošel počáteční konfigurací, tj. Building Controller již obsahuje nahraná data, na displeji ovládacího panelu se po navázání komunikace objeví základní provozní obrazovka: Komunikace mezi ovládacím panelem a BuCo navázána. Aktuální čas - pokud je nastaven. Zóna - pole výběru zóny. Aktuálně vybraná zóna je podbarvena černě. Výběr zóny pomocí. Možnosti: Zóna , všechny zóny Funkce - v tomto poli se zobrazí funkce systému, které jsou aktivní pro danou zónu. Ovládání systému - automatické (výchozí nastavení) nebo ruční z ovládacího panelu. Poloha koncového výrobku - zobrazí se hodnota v rozmezí 0-100%. 4.2 Programování vlastností systému - Systémová nabídka Systémová nabídka slouží k nastavení jednotlivých parametrů systému tak, aby pracoval v souladu s místními podmínkami a požadavky uživatele (investora). [1] Před vstupem do systémové nabídky nejprve vyberte zónu, které budete nastavení provádět (viz kap. 4.1 výše). Po vstupu do systémové nabídky obecně platí, že nastavení se bude provádět v této vybrané zóně, výběr však lze obvykle přímo v nabídce změnit. Pro vstup do systémové nabídky poté vyberte pomocí křížového ovladače položku System v horní řádce zobrazení (podbarví se černě, viz obr.). Zóna, dříve podbarvená černě, na této obrazovce bliká. Potvrďte Enter nebo OK. [1] [2] Pomocí křížového ovladače vyberte požadovanou vnořenou nabídku: [2] Koncový výrobek Časovač budovy Čidla Nastavení Koncovy vyrobek Doba chodu Doba naklopeni Mrtvy chod 18

19 [3] Pomocí křížového ovladače vstupte do příslušné vnořené nabídky a vybraný parametr, který chcete nastavit (upravit), např. Doba chodu, vyberte stiskem Enter nebo OK. Pokud má parametr více možností, které lze nastavit, vyberte mezi nimi pomocí, na měněný údaj vstupte pomocí a změnu údaje proveďte pomocí. Pokud je třeba, lze stejným způsobem změnit i vybranou zónu. Potvrďte OK. Na displeji se zobrazí Vysílám data a zobrazení se vrátí do základní úrovně vybrané vnořené nabídky, viz [2]. Beze změny vystoupíte z pole údajů pomocí a z aktuální nabídky o úroveň výše pomocí ovládacího tlačítka C. [3] Doba chodu Nahoru: 003,0s Dolu: 003,0s Zona 1: 4.3 Mapa systémové nabídky Mapa systémové nabídky znázorňuje její strukturu a možnosti nastavení jednotlivých parametrů. Údaje v hranatých závorkách udávají možný rozsah nastavení. Vysvětlení toho, co uvedené pojmy znamenají a jaký je jejich vliv na činnost systému, najdete v kapitole (Pojmy a parametry pro programování a obsluhu systému). Pohyb v nabídce, výběr parametru, změna hodnot a uložení viz kap. 4.2, odst. [3] - tato strana nahoře. System Koncový výrobek Doba chodu Nahoru: [001, ,0] s Dolů: [001, ,0] s Doba naklápění Doba: [00, ,0] s Mrtvý chod Doba: [00, ,0] s Koncový výrobek [různé typy koncových výrobků] Časovač budovy Nastavit Povolit: [ano, ne] Den: [Pondělí,..., Neděle, Celý týden] Čas 1: [začátek - konec] Čas 2: Poloha Čas 1: [0%, 100%] Poloha Čas 2: [0%, 100%] [začátek - konec] Poznámka: Nastavení údajů začátek a konec na stejnou hodnotu = vypnuto (pokračování na další straně) 19

20 (pokračování nabídky System z předchozí strany) Čidla Výběr meteostanice Meteostanice: [OSB, kompaktní] Ovladače zón: [ano, ne] DCF: [ano, ne] Pozn.: položka DCF je zobrazena pouze tehdy, pokud je vybrána kompaktní meteostanice Slunce Čidla: [ ] pro OSB, [123] pro kompaktní Pozn.: pokud je zobrazena na příslušné pozici číslice, je čidlo vybráno, pokud je zobrazen znak - čidlo přiřazeno není. Počáteční stav [ ]. Prodleva Zap: [ ] min Limit Zap: [ ] klux Prodleva Vyp: [ ] min Limit Vyp: [01... [Limit Zap]] klux Poloha: [ ] % Naklopení +/0: [ ] stupňů Vítr Čidla: [12] pro OSB, [1] pro kompaktní Pozn.: pokud je zobrazena na příslušné pozici číslice, je čidlo vybráno, pokud je zobrazen znak - čidlo přiřazeno není. Počáteční stav [--]. Limit Zap: [ ] m/s Prodleva Zap: [ ] s Prodleva Vyp: [ ] min Déšť/Námraza Déšť: [Zapnuto, Vypnuto] Prodleva Zap: [ ] s Prodleva Vyp: [ ] s Námraza: [Zapnuto, Vypnuto] Limit teploty: [ ] C Prodleva Zap: [ ] min Prodleva Vyp: [ , nekonecno] min Historie: [ ] hod Nastavení Výběr jazyka [English, German, French, Cesky] Datum a čas Datum: [ ] [leden... prosinec] [ ] Čas: [00: :59] Nastavení hesla Heslo: [xxxx] Pozn: výběr znaku v řádku, výběr řádku Vyžadovat heslo: [Ne, Potvrdit heslo] 20

21 (pokračování vnořené nabídky Nastavení z předchozí strany) Počet zón Počet zón: [1... 4] Vstup Poplach Použít: [Ano, Ne] Poloha: [0, 100] % Provozní režim Režim: [Automatický, Uživatelský] Návrat do Auto: [00: :59] Funkce výstupu [IB+, IB, RK] Test zapojení Pozn.: test má 11 kroků 1. Výběr zóny: [1... 4] Pozn.: výběr pomocí 2. Poloha: [Nahoře/Zavřeno, Dole/Otevřeno] další kroky testu Displej Kontrast: [ ] Podsvícení: [ ] Záloha BuCo Uložit nastavení z BuCo Uložit přijaté nastavení? [Ano, Ne] Nahrát nastavení do BuCo Verze SW 21

22 5. OBSLUHA SYSTÉMU POMOCÍ OVLÁDACÍHO PANELU 5.1 Ruční ovládání systému Ovládání koncových zařízení a nastavení provozních vlastností řídicího systému (tj. ruční nebo automatické řízení, aktivace sluneční automatiky apod.) se provádí pomocí tlačítek na ovládacím panelu. [1] Vyvolání systémových informací [2] Křížový ovladač pro pohyb v nabídce: = dolů / nahoru = vlevo / vpravo [3] Enter = = potvrzení výběru [4] C = Cancel, v nabídce návrat o úroveň výš [5] OK = potvrzení výběru, zadané hodnoty [6] Zámek zóny (kontrolka svítí, pokud je zóna vybraná na displeji zamčena) [7] Přechod do manuálního provozu (kontrolka svítí, pokud je zóna, vybraná na displeji, v režimu manuálního ovládání) [8] Tlačítka pro manuální zadávání povelů NAHORU, DOLŮ a STOP V uživatelském provozu je na displeji ovládacího panelu zobrazena provozní obrazovka. Ta je výchozím bodem pro veškeré uživatelské úkony. Komunikace mezi ovládacím panelem a BuCo navázána. Pokud komunikace nefunguje, je symbol komunikace rozpojen. Aktuální čas. Zóna - pole výběru zóny. Aktuálně vybraná zóna je podbarvena černě. Výběr zóny pomocí. Možnosti: Zóna , všechny zóny Funkce - v tomto poli se zobrazí funkce systému, které jsou aktivní pro danou zónu. Pokud je zobrazen symbol - jako na obrázku, není pro danou zónu aktivní žádná funkce. Ovládání systému - automatické (výchozí nastavení) nebo ruční z ovládacího panelu. Poloha koncového výrobku - zobrazí se hodnota v rozmezí 0-100%. 22

23 5.2 Ruční zadávání povelů k chodu Křížovým ovladačem [2] vyberte zónu, kterou chcete ovládat, viz kapitola 5.1, bod. Zadávání povelů je možné pouze v případě, že zóna (zóny) je přepnuta do manuálního režimu. Do manuálního režimu přepnete zónu tlačítkem [7]. Zelená kontrolka nad tlačítkem se rozsvítí a na displeji se v poli Ovládání systému vybrané zóny zobrazí symbol manuálního ovládání. Zpět do automatického režimu přepnete zónu stejným způsobem, kontrolka zhasne a na displeji se zobrazí symbol. Ruční zadávání ovládacích povelů NAHORU, DOLŮ a STOP se provádí z ovládacího panelu tlačítky [8]. Povel se zadává vždy pro celou zónu, resp. pro všechny zóny současně. Pokud vyberete všechny zóny a některá z nich bude v automatickém režimu, povel se v této zóně neprovede. UPOZORNĚNÍ: Pokud je zóna přepnuta do režimu manuálního ovládání, nejsou v této zóně prováděny povely od sluneční automatiky. 5.3 Zámek zóny Zámek zóny umožňuje obsluze systému ve vybrané zóně (resp. na celé budově) nastavit clony do horní koncové polohy (= 0%) a v této poloze je zablokovat. Pokud je zámek zóny aktivní, jsou lokální ovladače nefunkční. Tato funkce se používá v případě, kdy je nežádoucí, aby jednotliví uživatelé manipulovali s nastavením clon, např. při údržbě fasády, při mytí oken apod. Křížovým ovladačem [2] vyberte zónu, kterou chcete zamknout, viz kapitola 5.1, bod. Tlačítkem [6] zapněte zámek zóny. Červená kontrolka nad tlačítkem se rozsvítí a v sloupci vybrané zóny v poli Funkce objeví symbol. Odemknutí zóny se provede stejným způsobem. 5.4 Zobrazení informací o stavu systému Informace o aktuálním stavu systému lze na displej ovládacího panelu vyvolat stiskem kteréhokoli z obou tlačítek [1]. Dalším stiskem tlačítka [1] případně stiskem tlačítek C [4] nebo OK [5] se vždy vrátíte zpět na provozní obrazovku. Křížovým ovladačem [2] nejprve vyberte zónu, o které chcete získat informace, viz kapitola 5.1, bod. Pak stiskněte tlačítko [1]. Vyvolá se vstupní obrazovka informační nabídky: T Info Slunce Hodnota: 40 klux Cidla: 12 Zona 1 Info Slunce: zobrazí aktuální intenzitu slunečního svitu, čidla přiřazená zóně a další parametry Info Vitr: zobrazí aktuální rychlost větru, čidla přiřazená zóně a další parametry Info Dest: Informace o dešťových srážkách, čidla přiřazená zóně a další parametry Info Teplota: Informace o aktuální teplotě, čidla přiřazená zóně a další parametry Funkce: Zobrazí informaci o aktivních funkcích ve vybrané zóně Chyby: Zobrazí chybová hlášení pro analýzu a odstranění případné závady 23
