1 2. PŘEDNÁŠKA 13. října 215 Biosignály srdce II analýza EKG oblasti použití analýzy EKG signálu základní obrazy EKG rušení signálu EKG (artefakty) požadavky na zpracování signálu EKG úvod ke cvičení filtrace síťového brumu filtrace driftu izoelektrické linie filtrace myopotenciálů pletysmogram polygrafické metody detekce vln v EKG signálu
2 Oblasti použití analýzy signálu EKG krátkodobé klidové
3 Oblasti použití analýzy signálu EKG krátkodobé klidové zátěžové
4 Oblasti použití analýzy signálu EKG krátkodobé klidové zátěžové monitorování (dlouhodobé) bed side zpracování v reálném čase, alarmy
5 Oblasti použití analýzy signálu EKG krátkodobé klidové zátěžové monitorování (dlouhodobé) bed side zpracování v reálném čase, alarmy Holter záznam s redukcí dat, analýza ve zrychleném čase
6 Základní EKG obrazy
7 Normální sinusový rytmus NORMAL SINUS RHYTHM Impuses originate at S-A node at normal rate All complexes normal, evenly spaced Rate 6-1/min
8 Sinusová bradykardie SINUS BRADYCARDIA Impuses originate at S-A node at slow rate All complexes normal, evenly spaced Rate < 6-1/min
9 Sinusová tachykardie SINUS TACHYCARDIA Impuses originate at S-A node at rapid rate All complexes normal, evenly spaced Rate > 1/min
10 Respirační arytmie SINUS TACHYCARDIA Impuses originate at S-A node at rapid rate All complexes normal, rhythm is irregular Longest R-R interval exceeds shirtest >.16 s
11 Flutter síní ATRIAL FLUTTER Impulses travel in circular course in atria Rapid flutter waves, ventricular response irregular
12 Fibrilace síní ATRIAL FIBRILLATION Impuses have chaotic, random pathways in atria Baseline irregular, ventricular response irregular

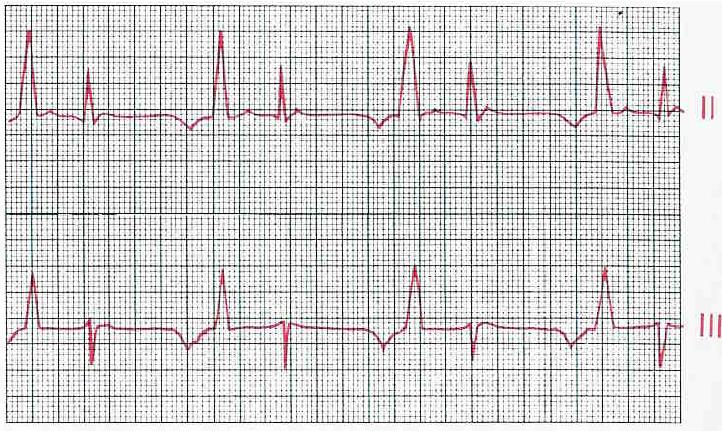

13 Komorová extrasystola (premature ventricular contraction, PVC) PREMATURE VENTRICULAR CONTRACTION A single impulse originates at right ventricle Time interval between normal R peaks is a multiple of R-R intervals
14 Komorová tachykardie VENTRICULAR TACHYCARDIA Impulse originate at ventricular pacemaker Wide ventricular complexes Rate> 12/min
15 Fibrilace komor VENTRICULAR FIBRILLATION Chaotic ventricular depolarization Rapid, wide, irregular ventricular complexes

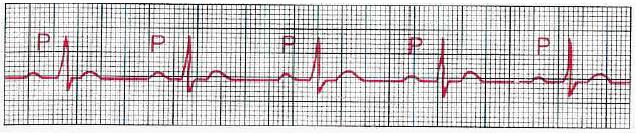

16 A-V blokáda, 1. stupeň A-V BLOCK, FIRST DEGREE Atrio-ventricular conduction lengthened P-wave precedes each QRS-complex but PR-interval is >.2 s Prodloužení srdečního cyklu při 1.-stupňové blokádě AV uzlu

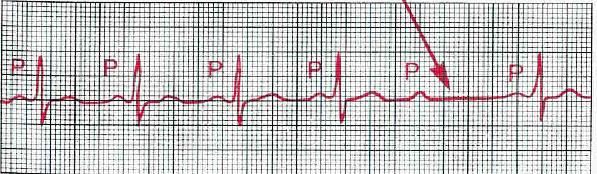

17 A-V blokáda, 2. stupeň A-V BLOCK, SECOND DEGREE Sudden dropped QRS-complex Intermittently skipped ventricular beat Blokáda AV uzlu 2. řádu, III. svod

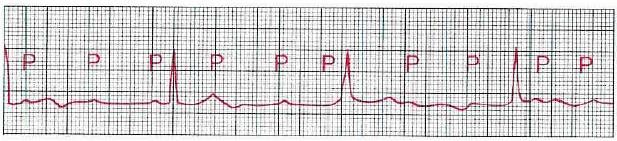

18 A-V blokáda, 3. stupeň A-V BLOCK, THIRD DEGREE Impulses originate at AV node and proceed to ventricles Atrial and ventricular activities are not synchronous Úplná AV blokáda P-P interval normal and constant, QRS complexes normal, rate constant, 2-55 /min
19 Blokáda pravého Tawarova raménka RIGHT BUNDLE-BRANCH BLOCK QRS duration greater than.12 s Wide S wave in leads I, V 5 and V 6
20 Blokáda levého Tawarova raménka LEFT BUNDLE-BRANCH BLOCK QRS duration greater than.12 s Wide S wave in leads V 1 and V 2, wide R wave in V 5 and V 6
21 Síňová hypertrofie RIGHT ATRIAL HYPERTROPHY Tall, peaked P wave in leads I and II LEFT ATRIAL HYPERTROPHY Wide, notched P wave in lead II Diphasic P wave in V 1
22 Hypertrofie pravé komory RIGHT VENTRICULAR HYPERTROPHY Large R wave in leads V 1 and V 3 Large S wave in leads V 6 and V 6
23 Hypertrofie levé komory LEFT VENTRICULAR HYPERTROPHY Large S wave in leads V 1 and V 2 Large R wave in leads V 6 and V 6
24 Infarkt myokardu 1. Akutní stadium (po hodinách) 2. Následné stadium (po dnech až týdnech) 3. Pozdní stadium (po měsících až letech)
25 1. filtrace % pasmova filtrace mezi 4 a 3 Hz % filtrace s nulovym fazovym posunem 1 pasmova filtrace
26 ---> Im ---> Im ---> Im ---> H(exp(j*w)) Impulsní ch. ---> H(exp(j*w)) Impulsní ch. ---> H(exp(j*w)) Impulsní ch. 2. diferenciace Diferenční rovnice: 2-bodový diferenciátor 3-bodový diferenciátor 5-bodový diferenciátor y[ n] x[ n] x[ n 1] y[ n],5 x[ n] x[ n 2] y[ n],1 2 x[ n] x[ n 1] x[ n 3] 2 x[ n 4] 2 2b. diferenciator 1 3b. diferenciator.5 5b. diferenciator > w > Re > n (vzorky) > w > Re > n (vzorky) ---> w > Re > n (vzorky)
27 2. diferenciace 4 diferenciace
28 3. umocnění zvýraznění větších hodnot signálu a potlačení malých hodnot signálu x 1 4 umocneni
29 4. vyhlazení MA filtrem 32-bodovy klouzavy prumer x vyhlazeni MA filtrem
30 5. prahování vypocet prahu pro detekci QRS x prahovani
31 6. detekce R špiček 1 vypocet presne pozice (maximum) detekce R spicky
32 6. detekce R špiček.9 vzdalenost R spicek [s]
33 Analýza EKG signálu 1 detekce R spicky
34 Analýza EKG signálu 1 detekce R spicky
35 Analýza EKG signálu 15 detekce R spicky
36 Analýza EKG signálu 14 detekce R spicky
37 Hledání R špiček pomocí vzájemné korelace pletysmogram polygrafické metody detekce vln v EKG signálu
38 Fonokardiogram Fonokardiogram je záznam srdečních zvuků a šelestů, které vznikají při činnosti srdce.
39 Fonokardiogram Fonokardiogram je záznam srdečních zvuků a šelestů, které vznikají při činnosti srdce. Dochází k otevírání a zavírání chlopní a ke změnám rychlosti proudění krve.
40 Fonokardiogram Fonokardiogram je záznam srdečních zvuků a šelestů, které vznikají při činnosti srdce. Dochází k otevírání a zavírání chlopní a ke změnám rychlosti proudění krve. Spektrum zvuků a šelestů má diagnostický význam a lze podle něho činnost srdce posuzovat.
41 Fonokardiogram
42 Fonokardiogram snímací místa nad uvedenými poslechovými místy jsou slyšitelné obě ozvy
43 Fonokardiogram snímací místa nad uvedenými poslechovými místy jsou slyšitelné obě ozvy srdeční ozvy ohraničené krátce trvající zvuky vyvolané standardní činností myokardu
44 Vzájemný vztah EKG signálu, tlaku v aortě a srdečních ozev
45 Vzájemný vztah EKG signálu, tlaku v aortě a srdečních ozev
46 Fonokardiogram - I. ozva I. ozva (systolická) způsobena systolou komor, při níž dochází k náhlému uzavření a.v. chlopní prudké zaklapnutí chlopní je provázeno zvukem počátek koinciduje s vrcholem R-vlny trvání 2 17 ms pásmo 15 až 8 Hz (15 Hz) delší a hlubší
47 Fonokardiogram - I. ozva I. ozva (systolická) způsobena systolou komor, při níž dochází k náhlému uzavření a.v. chlopní prudké zaklapnutí chlopní je provázeno zvukem počátek koinciduje s vrcholem R-vlny trvání 2 17 ms pásmo 15 až 8 Hz (15 Hz) složky I. ozvy: 1. kmity a.v. chlopní při jejich uzavření na začátku systoly (25 45 Hz) 2. kmity stěn srdečních komor 3. otevření aortálních a pulmonálních chlopní 4. víření krve na začátku velkých tepen
48 Fonokardiogram - II. ozva II. ozva (diastolická) způsobena uzavřením aortálních a pulmonálních chlopní na začátku diastoly intenzita kolísá s výší krevního tlaku chlopní je provázeno zvukem zpravidla ke konci T-vlny trvání 5 14 ms pásmo 1 až 8 Hz (15 Hz)
49 Fonokardiogram - II. ozva II. ozva (diastolická) způsobena uzavřením poloměsíčitých chlopní na začátku diastoly intenzita kolísá s výší krevního tlaku chlopní je provázeno zvukem zpravidla ke konci T-vlny trvání 5 14 ms pásmo 1 až 8 Hz (15 Hz) vyšší, náhlá, jasná složky II. ozvy: Aortální a pulmonální
50 Fonokardiogram III. a IV. ozva III. a IV. ozva obtížně slyšitelné, registrovatelné pouze na fonokardiogramu významně nižší úroveň signálu pásmo 1 až 4 (7) Hz III. ozva během během vlny U (konec rychlého plnění komory) IV. ozva těsně před komplexem QRS (splývá s I. ozvou)
51 Fonokardiogram - šelesty Srdeční šelesty vznikají jako důsledek víření krve; trvají déle než normální ozvy
52 Fonokardiogram - šelesty Srdeční šelesty vznikají jako důsledek víření krve; trvají déle než normální ozvy patologické (chlopňové vady) charakter je typický pro různé druhy srdečních vad
53 Fonokardiogram - šelesty Srdeční šelesty vznikají jako důsledek víření krve; trvají déle než normální ozvy patologické (chlopňové vady) charakter je typický pro různé druhy srdečních vad fyziologické nitrosrdeční a nitrocévní (zrychlení krevního toku u mladých osob) mimosrdeční (srdečně plicní, osrdečníkové) vznikají v plicích, ale budí dojem srdečních šelestů
54 Fonokardiogram spektrum fonokardiografických zvuků a šelestů sahá až do kmitočtu 4kHz rozdělení signálu na kmitočtová pásma: nízké střední střední II vysoké I vysoké II 35Hz 7Hz 14Hz 25Hz 4Hz
55 Fonokardiogram Intenzita srdečních ozev a šelestů ve vztahu k prahu slyšitelnosti a k řeči
56 Frequency Normální Time Normální srdeční ozvy
57 Mitrální stenóza
58 Frequency Mitrální stenóza Time Zesílená první ozva zní klapavě
59 Frequency Mitrální stenóza Time Mitrální otvírací zvuk přídatný zvuk ve 2.ozvě
60 Frequency Mitrální stenóza Time Průtokový diastolický šelest
61 Frequency Mitrální stenóza Time Presystolický šelest
62 Frequency Normální Time Normální srdeční ozvy
63 Mitrální regurgitace
64 Frequency Mitrální regurgitace Time Systolický šelest
65 Frequency Mitrální regurgitace Time Systolický šelest, vysoké frekvence
66 Frequency Mitrální regurgitace Time Systolický šelest typu crescendo
67 Frequency Mitrální regurgitace Time Pozdní systolický šelest typu crescendo
68 Frequency Mitrální regurgitace Time Systolické kliknutí a pozdní systolický šelest
69 Frequency Normální Time Normální srdeční ozvy
70 Frequency Mitrální regurgitace Time Holosystolický šelest (během celé systoly)
71 Frequency Mitrální regurgitace Time Třetí srdeční ozva
72 Frequency Mitrální regurgitace + mitrální stenóza Time Všechny charakteristiky mitrální stenózy a mitrální regurgitace
73 Aortální stenóza
74 Frequency Aortální stenóza Time Otevření aorty, časné systolické ozvy
75 Frequency Aortální insuficience Time Silný systolický šelest, třetí ozva
76 Frequency Normální Time Normální srdeční ozvy
77 Pulmonální stenóza
78 Frequency Pulmonální stenóza Time Systolický šelest
79 Trikuspidální nedomykavost
80 Frequency Trikuspidální nedomykavost Time Holosystolický šelest, vysokofrekvenční, nižší během výdechu a silnější během nádechu
81 Defekt komorového septa
82 Frequency Defekt komorového septa Time Spojitý holosystolický šelest
83 Defekt síňového septa
84 Frequency Defekt síňového septa Time Rozštěpení druhé ozvy
85 Koarktace aorty
86 Frequency Koarktace aorty Time Systolický šelest
87 AV blokáda
88 Frequency AV blokáda Time Pomalý srdeční rytmus, proměnná první ozva
89 Frequency Systémová hypertenze Time Zesílená druhá ozva
90 Frequency Normální Time Normální srdeční ozvy
91 Pletysmogram změna objemu tkáně v závislosti na okamžitých změnách krevního tlaku
92 Pletysmogram změna objemu tkáně v závislosti na okamžitých změnách krevního tlaku je to dáno pružností krevního řečiště včetně tkáně, která ho obklopuje
93 Pletysmogram změna objemu tkáně v závislosti na okamžitých změnách krevního tlaku je to dáno pružností krevního řečiště včetně tkáně, která ho obklopuje z objemových změn tkáně v daném místě lze hodnotit změny jejího prokrvení
94 průsvitový Fotoelektrický pletysmograf reflexní světlo prochází přes kapilární řečiště změny tlaku krve souvisejících s činností srdce mění se objem kapilár a způsobuje změnu absorpce, odrazu a rozptylu světla
95 Fotopletysmogram
96 Fotopletysmogram
97 Fotopletysmogram SI h T RI a b 1
98 Fotopletysmogram
99 Fotopletysmogram
100 Fotopletysmogram korelace PPG1% a systolického TK
101 Šíření pulsní vlny
102 Kontinuální měření krevního tlaku s využitím Finapresu s využitím invazivního měřiče krevního tlaku aparatura použitá při měření ve FN Motol
103 Odhad tlaku na základě doby šíření (příklad)
104 Pozn.: pulsní oxymetrie
105 Biometrika otisk prstu duhovka obličej dlaň DNA úder podpis řeč EKG FPG svalové EAP
106 EKG Biometrika
107 fotopletysmogram Biometrika náměty na semestrální práci
108 svalové EAP Biometrika náměty na semestrální práci
109
110 POLYGRAFICKÉ METODY polykardiografie polysomnografie detektor lži
111 POLYKARDIOGRAFIE elektrokardiografie záznam elektrické činnosti srdce. Vyhodnocení součtu akčních potenciálů. fonokardiografie metoda snímající srdeční ozvy, případně šelesty, vznikající patologickými změnami na srdečních chlopních. pletysmografie tlakové změny odrážející činnost levého srdce
112 krkavice EKG FKG POLYKARDIOGRAFIE 5 normalni, dospely muz cas [s]
113 krkavice EKG FKG POLYKARDIOGRAFIE 5 normalni, muz, 23 let cas [s]
114 krkavice EKG FKG POLYKARDIOGRAFIE 5 systolic murmur, aortic stenosis, divka, 11 let cas [s]
115 krkavice EKG FKG POLYKARDIOGRAFIE pulmonary stenosis, ventricular septal defekt, pulmonary hypertense, divka, 14 mesicu cas [s]
116 EKG LA [mm Hg] LV [mm Hg] Signály z katetrů invazivní metody 15 EKG psa cas [s]
117 EKG LA [mm Hg] LV [mm Hg] Signály z katetrů invazivní metody 15 EKG psa cas [s]
118 Zpracování vícesvodového záznamu 1 II (I, X) V2 (VF, Y) V6 (V2, Z) -1 x diff(x) 2 + diff(y) 2 + diff(z)
119 Detekce signálů v EKG Předzpracování filtrace diferenciace nelineární funkce (mocnění, medián) korelace transformace
120 Hledání R špiček pomocí vzájemné korelace
121 Detekce signálů v EKG Předzpracování filtrace diferenciace nelineární funkce (mocnění, medián) korelace transformace Rozhodovací pravidlo práh (adaptivní) Následné zpracování zpřesnění hledaného bodu; klasifikace
122 Určení začátků a konců vln
123 Určení začátků a konců vln 1. Prahování derivovaného průběhu
124 Určení začátků a konců vln 1. Prahování derivovaného průběhu
125 1. Prahování derivovaného průběhu function pfi=final(x,pma,dl,fs,pen,fac); % Nalezeni konce vlny prahovanim derivovaneho prubehu % x: vstupni signal % pma: pozice maxima (muze byt vektor) % l: delka okna v ms % fs: vzorkovaci frekvence % pen: 1 pro vzestupnou vlnu, -1 pro sestupnou % fac: prahovaci faktor (zlomek z maxima) % pfi: detekovane body vlny dl=dl*fs/1; % prevod ms _ vzorky for i=1:length(pma) % od prvniho do posledni maxima xmu = x(pma(i):pma(i)+dl); % vyber aktualniho okna vlny xmud = diff(xmu); % diferenciace [m,n] = max(xmud*pen); % nalezeni maxima derivace xmud = xmud(n:length(xmud)); % omezeni okna k = find(pen*xmud<m/fac); % nalezeni vsech vzorku pod prahem k = k(1); % vzorek protinajici prah pfi(i)= pma(i)+n+k-1; % vypocet pozice end
126 Určení začátků a konců vln 2. Trojúhelníková metoda Plocha vymezená třemi body bude největší, pokud jeden z bodů bude ležet v počátku
127 Detekce P vlny - metody detekce a rozměření P vln vázaných na komplex QRS - metody detekce atriálního flutteru (fibrilací) - metody detekce a rozměření nevázaných vln
128 Detekce P vlny detekce QRS komplexu detekce P vlny
129 Detekce P vlny 1 detekce QRS komplexu detekce P vlny
130 Detekce P vlny detekce QRS komplexu detekce P vlny
131 Detekce P vlny detekce QRS komplexu detekce P vlny
132 Detekce P vlny detekce QRS komplexu detekce P vlny
133 Laboratorní úloha č.7 Polykardiografie Cíle úlohy: EKG II. svod Vliv hlubokého dýchání Variabilita srdečního rytmu Pletysmogram Určení rychlosti šíření tlakového pulsu v krevním řečišti Fonokardiogram (FKG) Detekce a segmentace signálů Spektrální analýza FKG
134 Laboratorní úloha č.7 Polykardiografie Pořízení biologických signálů: standardní bipolární II. EKG svod, elektroda na pravém zápěstí + elektroda na levé noze zemnící elektroda na pravé noze pletysmograf na ukazováčku pravé ruky fonokardiograf je přidržován prsty levé ruky hrudník je obepnut pásem se snímačem pohybu (dechu)
135 pletysmogram dech FKG II.svod Laboratorní úloha č.7 Nejprve probíhá měření po dobu 1 sekund v klidu 1 mereni v klidu > cas [sek]
136 pletysmogram dech FKG II.svod Laboratorní úloha č.7 Poté se měření zopakuje při současném hlubokém dýchání 1 mereni pri hlubokem dychani > cas [sek]
137 Laboratorní úloha č.7 Zpracování signálů: 1. Detekce R špiček v EKG signálu 2. Zobrazení variability srdečního rytmu (změn R-R intervalů) 3. Porovnání průběhu variability a dýchání
138 HVR [puls/min] Laboratorní úloha č
139 Pan-Tompkinsonův algoritmus nalezení QRS 1. PP 2. diff(x) 3. x 2 4. MA 5. práh
140 1. filtrace 1 pasmova filtrace [b,a] = butter(2, [4 3]/(fs/2)); % filtrace mezi 4 a 3 Hz
141 ---> Im ---> Im ---> Im ---> H(exp(j*w)) Impulsní ch. ---> H(exp(j*w)) Impulsní ch. ---> H(exp(j*w)) Impulsní ch. 2. diferenciace Diferenční rovnice: 2-bodový diferenciátor 3-bodový diferenciátor 5-bodový diferenciátor y[ n] x[ n] x[ n 1] y[ n],5 x[ n] x[ n 2] y[ n],1 2 x[ n] x[ n 1] x[ n 3] 2 x[ n 4] 2 2b. diferenciator 1 3b. diferenciator.5 5b. diferenciator > w > Re > n (vzorky) > w > Re > n (vzorky) ---> w > Re > n (vzorky)
142 2. diferenciace 4 diferenciace
143 3. umocnění zvýraznění větších hodnot signálu a potlačení malých hodnot signálu x 1 4 umocneni
144 4. vyhlazení MA filtrem x vyhlazeni MA filtrem
145 5. prahování x prahovani
146 6. detekce R špiček 1 detekce R spicky
147 function r=spicky(signal,fs) % Implementace algoritmu pro detekce QRS komplexu v EKG signalu % fs vzorkovaci kmitocet signal= signal-mean(signal); % odstraneni ss slozky N = length(signal); % delka signalu x_osa = [1:length(signal)]./fs; % horizontalni osa [b,a] = butter(2, [4 3]/(fs/2)); % pasmova filtrace signalf = (filtfilt(b,a,signal)); % filtrace s nulovym f.p. sig_dif=[diff(signalf);]; % diferenciace EKG sig_2 = (sig_dif).^2; % umocneni signalu sig_ma = filtfilt([ones(1,32*5)/32*5],1,sig_2);% klouzavy prumer prah = mean(sig_ma); kpp=find(diff(sig_ma>prah)==1); kpn=find(diff(sig_ma>prah)==-1); for i=1:length(kpn) [m,nr(i)]=max(signal(kpp(i):kpn(i)));% vypocet presne pozice end r=kpp+nr'-1;
148 Analýza EKG signálu 1 detekce R spicky
149 Analýza EKG signálu 1 detekce R spicky
150 Analýza EKG signálu 15 detekce R spicky
151 Analýza EKG signálu 14 detekce R spicky
152 Analýza EKG signálu x
153 Variabilita srdečního rytmu.9 vzdalenost R spicek [s] VARIABILITA SRDEČNÍHO RYTMU je jev, který reprezentuje stav autonomního nervového systému řídicího srdeční činnost.
154 Variabilita srdečního rytmu v závislosti na stavu a zatížení nervového a kardiovaskulárního systému se srdeční rytmus mění v rozsahu 5 15 %
155 Variabilita srdečního rytmu v závislosti na stavu a zatížení nervového a kardiovaskulárního systému se srdeční rytmus mění v rozsahu 5 15 % vnitřní faktory (dány autonomní fyziologickou aktivitou dýchání, oscilace tlaku krve, termoregulace);
156 Variabilita srdečního rytmu v závislosti na stavu a zatížení nervového a kardiovaskulárního systému se srdeční rytmus mění v rozsahu 5 15 % vnitřní faktory (dány autonomní fyziologickou aktivitou dýchání, oscilace tlaku krve, termoregulace); vnější faktory (svalové a psychické zatížení, trávení, poloha, hluk, podnebí, počasí);
157 Měření variability srdečního rytmu popis průběhu posloupnosti intervalů RR v časové nebo frekvenční oblasti
158 Měření variability srdečního rytmu
159 Měření variability srdečního rytmu
160 HVR [puls/min] Variabilita srdečního rytmu dr=diff(r); vzdal_vz = [dr;dr(end)]; stairs(r/fs,6./(vzdal_vz/fs))
161 HVR [puls/min] Variabilita srdečního rytmu
162 Laboratorní úloha č.7 Zpracování signálů: 4. Detekce maxim v pletysmogramu 5. Určení rychlosti šíření tlakového pulzu v krevním řečišti
163 sireni pulsu [m/s] pletysmogram Laboratorní úloha č for i=1:length(r1) [m,n(i)]=max(puls(r1(i)+1:r1(i+1))); end pv=r1(1:end-1)+1+n'-1;
164 sireni pulsu [m/s] pletysmogram Laboratorní úloha č
165 Laboratorní úloha č.7 6. Nalezení maxima T vlny v EKG 7. Určení konce T vlny v EKG 8. Detekce 1. a 2. srdeční ozvy v FKG 9. PSD 1. a 2. ozvy
166 FKG Laboratorní úloha č ozva - zelene, 2.ozva - cervene spektrum 1.ozvy spektrum 2.ozvy
167 Laboratorní úloha č spektrum 1.ozvy spektrum 2.ozvy
168 Laboratorní úloha č.7 1. Průměrovaná spektra 11. Vyhodnocení spekter ozev pomocí momentových charakteristik
169 Laboratorní úloha č.7 prumerovane spektrum 1.srdecni ozvy prumerovane spektrum 2.srdecni ozvy Signál ozva 1.sp.moment [Hz] 2.sp.moment [Hz] I. II.
170 Laboratorní úloha č.7 První spektrální moment je dán váhovaným průměrem spektrálních čar I mom 1 f I I kde f je vektor příslušných frekvencí. Představuje těžiště rozložení energie ve spektru,
171 Laboratorní úloha č.7 První spektrální moment je dán váhovaným průměrem spektrálních čar I mom 1 f I I kde f je vektor příslušných frekvencí. Představuje těžiště rozložení energie ve spektru, sp=(mean(abs(ozva11(:,2:25)).^2)); f = [1:length(sp)]*fs/length(sp)/2; mom_1 = sum(f.*sp)/sum(sp)
172 Laboratorní úloha č.7 První spektrální moment je dán váhovaným průměrem spektrálních čar I mom 1 f I I kde f je vektor příslušných frekvencí. Představuje těžiště rozložení energie ve spektru, Druhý spektrální moment je analogický statistickému rozptylu a je indikátorem rozprostření spektra 2 f I f I 2 mom I I Vyšší hodnotu druhého spektrálního momentu mají ty ozvy, jejichž energie je více rozprostřena přes celé spektrum 2
173 Laboratorní úloha č.7 První spektrální moment je dán váhovaným průměrem spektrálních čar I mom 1 f I I kde f je vektor příslušných frekvencí. Představuje těžiště rozložení energie ve spektru, Druhý spektrální moment je analogický statistickému rozptylu a je indikátorem rozprostření spektra 2 f I f I 2 mom I I Vyšší hodnotu druhého spektrálního momentu mají ty ozvy, jejichž energie je více rozprostřena přes celé spektrum mom_2 = sqrt(sum((f.^2).*sp)/sum(sp) - mom_1.^2) 2
7. PŘEDNÁŠKA 5. dubna fonokardiogram pletysmogram polygrafické metody detekce vln v EKG signálu úvod ke cvičení
7. PŘEDNÁŠKA 5. dubna 218 fonokardiogram pletysmogram polygrafické metody detekce vln v EKG signálu úvod ke cvičení Fonokardiogram Fonokardiogram je záznam srdečních zvuků a šelestů, které vznikají při
Více7. PŘEDNÁŠKA 6. dubna fonokardiogram pletysmogram polygrafické metody detekce vln v EKG signálu úvod ke cvičení
7. PŘEDNÁŠKA 6. dubna 217 fonokardiogram pletysmogram polygrafické metody detekce vln v EKG signálu úvod ke cvičení Fonokardiogram Fonokardiogram je záznam srdečních zvuků a šelestů, které vznikají při
VíceLaboratorní úloha č. 8: Polykardiografie
pletys. dech FKG EKG-II. [mv] Laboratorní úloha č. 8: Polykardiografie Úvod: Polykardiografie je současný záznam několika metod sledujících různé projevy srdečního cyklu. Základem jsou elektrokardiografie,
Více6. PŘEDNÁŠKA 29. března 2018
6. PŘEDNÁŠKA 29. března 218 EKG svodové systémy v klinické praxi v lékařském výzkumu ve veterinární medicíně analýza EKG ve frekvenční oblasti v časové oblasti oblasti použití analýzy EKG signálu základní
VícePolykardiografie. Cíle. Pulsní pletysmografie měří optickou transparentnost/odrazivost, která se mění se změnou pulzního tlaku v cévkách měkkých tkání
Polykardiografie Úvod Polykardiografie je současný záznam několika metod sledujících různé projevy srdečního cyklu. Základem jsou elektrokardiografie (EKG), pulsní pletysmografie (PPG), fonokardiografie
Vícefluktuace jak dob trvání po sobě jdoucích srdečních cyklů, tak hodnot Heart Rate Variability) je jev, který
BIOLOGICKÉ A LÉKAŘSKÉ SIGNÁLY VI. VARIABILITA SRDEČNÍHO RYTMU VARIABILITA SRDEČNÍHO RYTMU VARIABILITA SRDEČNÍHO RYTMU, tj. fluktuace jak dob trvání po sobě jdoucích srdečních cyklů, tak hodnot okamžité
VíceMUDr. Jozef Jakabčin, Ph.D.
MUDr. Jozef Jakabčin, Ph.D. RAO LAO AKCE RYTMUS FRQ OSA QRS P QRS QT ST T Patologické změny ARYTMIE Šíření aktivace v pravé a následně levé síni P vlna je zápis splynutí dvou vln Aktivace pravé
VíceÚder srdečního hrotu Srdeční ozvy
Úder srdečního hrotu Srdeční ozvy Fyziologický ústav Lékařská fakulta Masarykova univerzita 2015 Kateřina Fialová Úder srdečního hrotu Srdeční ozvy Vyšetření zevních projevů srdeční činnosti pomocí smyslů
VíceKrevní tlak/blood Pressure EKG/ECG
Minutový objem srdeční/cardiac output Systolický objem/stroke Volume Krevní tlak/blood Pressure EKG/ECG MINUTOVÝ OBJEM SRDCE Q CARDIAC OUTPUT je množství krve, které srdce vyvrhne do krevního oběhu za
VícePEDIATRICKÉ EKG ZÁTĚŽOVÁ ELEKTROKARDIOGRAFIE
2.2.15. PEDIATRICKÉ EKG Pokud se týká způsobu snímání, svodových systémů či elektrod, nejsou ve srovnání se záznamem signálu EKG dospělých významné rozdíly (snad jen velikost, nikoliv materiál či základní
VícePATOFYZIOLOGIE projevů ZÁTĚŽE MYOKARDU na EKG. MUDr.Ondřej VESELÝ Ústav patologické fyziologie LF UP Olomouc
PATOFYZIOLOGIE projevů ZÁTĚŽE MYOKARDU na EKG MUDr.Ondřej VESELÝ Ústav patologické fyziologie LF UP Olomouc OBJEMOVÉ A TLAKOVÉ PŘETÍŽENÍ HYPERTROFIE - DILATACE SRDEČNÍCH ODDÍLŮ Hypertrofie/Dilatace síní
Více& Systematika arytmií
Fyziologický srdeční rytmus & Systematika arytmií Štěpán Havránek II.interní klinika kardiologie a angiologie 1.LF UK VFN Kardiocentrum VFN Fyziologický srdeční rytmus Anatomické poznámky Sinoatriální
Více& Systematika arytmií
Fyziologický srdeční rytmus & Systematika arytmií Štěpán Havránek, Jan Šimek Fyziologický srdeční rytmus II.interní klinika kardiologie a angiologie 1.LF UK VFN Kardiocentrum VFN Anatomické poznámky Vznik
VíceMechanismy bradykardií
Bradykardie EKG bradykardie Definice: frekvence komor pod 60/min (50min) Tedy při posunu papíru 25mm/s je mezi QRS komplexy více než 5 (6) velkých čtverců Klinický obraz: Syndrom nízkého minutového srdečního
VíceHemodynamika srdečních vad. Hana Maxová Ústav patologické fyziologie 2. LF UK
Hemodynamika srdečních vad Hana Maxová Ústav patologické fyziologie 2. LF UK Srdeční vady Získané - vada v dospělosti - v celé populaci 0,2 % - nad 70 let 12% Chlopenní vady - aortální st. - mitrální reg.
VícePopis EKG. Flu?er síní - akce je často pravidelná a je nález pravidelných jasných fluxerových síňových vlnek.
Popis EKG 1. Rytmus Sinusový rytmus (SR) - základní rytmus zdravého srdce, charakterizován nálezem vlny P, která v pravidelných intervalech předchází komplex QRS. - vzruchy vznikají v SA uzlu normálně
Více5. PŘEDNÁŠKA 21. března Signály srdce I
5. PŘEDNÁŠKA 21. března 2019 Signály srdce I Převodní systém srdeční 12ti svodový EKG systém Vznik EKG křivky Analýza EKG v časové oblasti Elektrická osa srdeční Rušení a filtrace EKG signálu SRDCE Vena
VíceSchémata a animace zpracovalo Servisní středisko pro e-learning na MU
Schémata a animace zpracovalo Servisní středisko pro e-learning na MU http://is.muni.cz/stech/ ELEKTROKARDIOGRAFIE 1893 Einthoven zavádí termín elektrokardiogram 1895 Einthoven popisuje pět výchylek -
VíceÚvod do medicínské informatiky pro Bc. studium. 6. přednáška
Metody zpracování biosignálů 6. přednáška 1 Biosignály Živé objekty produkují signály biologického původu. Tyto signály mohou být elektrické (např. elektrické potenciály vznikající při svalové činnosti),
Vícediogram III. II. Úvod: Elektrokardiografie elektrod) potenciálu mezi danou a svorkou Amplituda [mv] < 0,25 0,8 1,2 < 0,5 Elektrická
Laboratorní úloha č.6: Elektrokardiogram a vektorkardv diogram Úvod: Elektrokardiografie je velmi jednoduché, neinvazivní vyšetření. Každý stahh srdečního svalu je doprovázen vznikem slabého elektrického
VíceOběhová soustava - cirkulace krve v uzavřeném oběhu cév - pohyb krve zajišťuje srdce
Oběhová soustava - cirkulace krve v uzavřeném oběhu cév - pohyb krve zajišťuje srdce Krevní cévy tepny (artérie), tepénky (arterioly) - silnější stěna hladké svaloviny (elastická vlákna, hladká svalovina,
VíceZáklady EKG. Alena Volčíková Interní kardiologická klinika FN Brno Koronární jednotka
Základy EKG Alena Volčíková Interní kardiologická klinika FN Brno Koronární jednotka Elektrokardiografie Poskytuje nám grafický záznam elektrické aktivity srdce Snímání z povrchu těla se provádí z končetin
VíceLaboratorní úloha č. 8: Elektroencefalogram
Laboratorní úloha č. 8: Elektroencefalogram Cíle úlohy: Rozložení elektrod při snímání EEG signálu Filtrace EEG v časové oblasti o Potlačení nf a vf rušení o Alfa aktivita o Artefakty Spektrální a korelační
VíceSRDEČNÍ CYKLUS systola diastola izovolumická kontrakce ejekce
SRDEČNÍ CYKLUS Srdeční cyklus je období mezi začátkem dvou, po sobě jdoucích srdečních stahů. Skládá se z: 1. kontrakce komor, označované jako systola a 2. relaxace komor, označované jako diastola. Obě
Více& Systematika arytmií
Fyziologický srdeční rytmus & Systematika arytmií Štěpán Havránek II.interní klinika kardiologie a angiologie 1.LF UK VFN Kardiocentrum VFN Fyziologický srdeční rytmus Anatomické poznámky Sinoatriální
VíceELEKTROKARDIOGRAFIE. ELEKTROKARDIOGRAFIE = metoda umožňující registraci elektrických změn vznikajících činností srdce z povrchu těla.
ELEKTROKARDIOGRAFIE 1893 Einthoven zavádí termín elektrokardiogram 1895 Einthoven popisuje pět výchylek - P, Q, R, S a T 1902 Einthoven publikuje první elektrokardiogram 1905 Einthoven přenáší elektrokardiogramy
VíceOběhová soustava. Krevní cévy - jsou trubice různého průměru, kterými koluje krev - dělíme je: Tepny (artérie) Žíly (vény)
Oběhová soustava - Zajišťuje stálý tělní oběh v uzavřeném cévním systému - motorem je srdce Krevní cévy - jsou trubice různého průměru, kterými koluje krev - dělíme je: Tepny (artérie) - pevné (krev proudí
VíceMECHANIKA SRDEČNÍ ČINNOSTI SRDCE JAKO PUMPA SRDEČNÍ CYKLUS SRDEČNÍ SELHÁNÍ
MECHANIKA SRDEČNÍ ČINNOSTI SRDCE JAKO PUMPA SRDEČNÍ CYKLUS SRDEČNÍ SELHÁNÍ VZTAH DÉLKA - TENZE Pasivní protažení, aktivní protažení, izometrický stah, izotonický stah, auxotonní stah SRDEČNÍ VÝDEJ (MO)
VíceBioelektromagnetismus. Zdeněk Tošner
Bioelektromagnetismus Zdeněk Tošner Bioelektromagnetismus Elektrické, elektromagnetické a magnetické jevy odehrávající se v biologických tkáních elektromagnetické vlastnosti tkání chování vzrušivých tkání
Více& Systematika arytmií
Fyziologický srdeční rytmus & Systematika arytmií Štěpán Havránek II.interní klinika kardiologie a angiologie 1.LF UK VFN Kardiocentrum VFN Fyziologický srdeční rytmus Anatomické poznámky Sinoatriální
VíceJméno Datum Skupina EKG. Jak můžete zjistit z 12 svodového EKG záznamu, že jste přehodili končetinové svody?
1 Úvod EKG 1.1 Odpovězte na otázky Kolik elektrod se používá u 12 svodového EKG záznamu? Jak můžete zjistit z 12 svodového EKG záznamu, že jste přehodili končetinové svody? Na kterém svodu je při fyziologických
VícePrezentace navazuje na základní znalosti z cytologie a anatomie. AUSKULTACE, srdeční ozvy. Auskultace (srdeční ozvy)
Katedra zoologie PřF UP Olomouc http://www.zoologie.upol.cz/zam.htm Prezentace navazuje na základní znalosti z cytologie a anatomie. Doplňující prezentace: Dynamika membrán, Funkční anatomie Srdce, Řízení
VíceStavba a funkce cév a srdce. Cévní systém těla = uzavřená soustava trubic, které se liší: stavbou vlastnostmi propustností stěn
Stavba a funkce cév a srdce Cévní systém těla = uzavřená soustava trubic, které se liší: stavbou vlastnostmi propustností stěn Aorta - srdečnice - silnostěnná tepna, vychází z L komory srdeční - základ
VíceHOVÁ SOUSTAVA. Oběhová soustava. Srdce a cévy, srdeční činnost. srdce. tepny arterie žíly veny vlásečnice - kapiláry kapaliny krev míza tkáňový mok
OBĚHOV HOVÁ SOUSTAVA Srdce a cévy, srdeční činnost Oběhová soustava srdce cévy tepny arterie žíly veny vlásečnice - kapiláry kapaliny krev míza tkáňový mok Tepny, žíly, vláse sečnice Průchod krve vláse
VíceZáklady hemodynamiky. Michael Želízko Klinika kardiologie IKEM
Základy hemodynamiky Michael Želízko Klinika kardiologie IKEM Invazívní měření tlaků 1. Nula=referenční hladina 1. Midchest level střed hrudníku 2. Skiaskopicky 2. Kalibrace systému 1. Elektronický range
VícePORUCHY SRDEČNÍHO RYTMU. Markéta Vojtová VOŠZ a SZŠ Hradec Králové
PORUCHY SRDEČNÍHO RYTMU Markéta Vojtová VOŠZ a SZŠ Hradec Králové Arytmie 1 Fyziologickým udavatelem (pacemakerem) rytmu je SA uzel SINUSOVÝ rytmus typická křivka EKG http://www.wikiskripta.eu/index.php/projevy_poruch_tvorby_a_veden%c3%ad_vzruchu_na_elektrokardiogramu
VíceSnímání a hodnocení EKG aktivity u člověka
Snímání a hodnocení EKG aktivity u člověka EKG představuje grafický záznam elektrické aktivity, která vzniká při depolarizaci a repolarizaci myokardu a šíří se vodivými tkáněmi těla až k tělesnému povrchu.
VíceRychlost pulzové vlny (XII)
Rychlost pulzové vlny (XII) Definice pulzové vlny Pulzová vlna vzniká během srdeční revoluce, kdy dochází za systoly k vypuzení krve z levé komory do velkého oběhu. Arteriální systém se s tímto rychle
VíceVYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA ELEKTROTECHNIKY A KOMUNIKAČNÍCH TECHNOLOGIÍ ÚSTAV AUTOMATIZACE A MĚŘICÍ TECHNIKY FACULTY OF ELECTRICAL ENGINEERING AND COMMUNICATION
Více(VII.) Palpační vyšetření tepu
(V.) Snímání fyziologického signálu ve výukovém systému PowerLab (VII.) Palpační vyšetření tepu Fyziologie I - cvičení Fyziologický ústav LF MU, 2015 Michal Hendrych, Tibor Stračina Fyziologický signál
VíceElektronické srdce a plíce CZ.2.17/3.1.00/33276
Kasuistika č.28a, systolický šelest, aortální stenóza D.Z., žena, 49 let Popis případu a základní anamnéza: Pacientka odeslána do poradny pro srdeční vady k echokardiografickému vyšetření pro poslechový
VíceFUNKCE KREVNÍHO OBĚHU CÉVY, OBĚH LYMFY FUNKČNÍ MORFOLOGIE SRDCE FUNKCE CHLOPNÍ FUNKCE SRDCE SRDEČNÍ VÝDEJ ZEVNÍ PROJEVY SRDEČNÍ ČINNOSTI
FYZIOLOGIE SRDCE A KREVNÍHO OBĚHU FUNKCE KREVNÍHO OBĚHU CÉVY, OBĚH LYMFY FUNKČNÍ MORFOLOGIE SRDCE FUNKCE CHLOPNÍ FUNKCE SRDCE SRDEČNÍ VÝDEJ ZEVNÍ PROJEVY SRDEČNÍ ČINNOSTI FUNKCE KREVNÍHO OBĚHU TEPNY =
VíceSnímání a hodnocení EKG aktivity u člověka
Snímání a hodnocení EKG aktivity u člověka EKG představuje grafický záznam elektrické aktivity, která vzniká při depolarizaci a repolarizaci myokardu a šíří se vodivými tkáněmi těla až k tělesnému povrchu.
VíceOběhová soustava člověka srdeční činnost, tep (laboratorní práce)
Zvyšování kvality výuky v přírodních a technických oblastech CZ.1.07/1.128/02.0055 Oběhová soustava člověka srdeční činnost, tep (laboratorní práce) Označení: EU-Inovace-Př-8-29 Předmět: přírodopis Cílová
VíceSupraventrikulární tachyarytmie. Václav Durdil Kardiologická klinika UK 2.LF a FN Motol
Supraventrikulární tachyarytmie Václav Durdil Kardiologická klinika UK 2.LF a FN Motol Definice Supraventrikulární tachyarytmie (=SVT) Porucha srdečního rytmu K udržení je potřeba myokardu síní Frekvence
VíceZPRACOVÁNÍ A ANALÝZA BIOSIGNÁLŮ V. Institut biostatistiky a analýz
ZPRACOVÁNÍ A ANALÝZA BIOSIGNÁLŮ V. ELEKTROENCEFALOGRAM ELEKTROENCEFALOGRAM ELEKTROENCEFALOGRAM (EEG) je (grafická) reprezentace časové závislosti rozdílu elektrických potenciálů, snímaných z elektrod umístěných
VíceEKG se čte snadno, nebo ne?
BI Praha EKG se čte snadno, nebo ne? MVDr. Alan Kovačevič, DECVIM-CA/kardiologie Veterinární klinika Stommeln, Spolková republika Německo Stručné zopakování EKG-diagnostiky Typické indikační oblasti pro
VíceElektronický systém a programové vybavení pro detekci a optimalizaci pulzů kardiostimulátoru
Elektronický systém a programové vybavení pro detekci a optimalizaci pulzů kardiostimulátoru Milan Štork Katedra aplikované elektroniky a telekomunikací & Regionálním inovační centrum pro elektrotechniku
VíceBiologie. Pracovní list č. 1 žákovská verze Téma: Tepová frekvence a tlak krve v klidu a po fyzické zátěži. Lektor: Mgr.
www.projektsako.cz Biologie Pracovní list č. 1 žákovská verze Téma: Tepová frekvence a tlak krve v klidu a po fyzické zátěži Lektor: Mgr. Naděžda Kurowská Projekt: Reg. číslo: Student a konkurenceschopnost
VíceCZ.1.07/1.5.00/34.0437. Člověk a příroda
GYMNÁZIUM TÝN NAD VLTAVOU, HAVLÍČKOVA 13 Číslo projektu Číslo a název šablony klíčové aktivity Tematická oblast CZ.1.07/1.5.00/34.0437 III/2- Inovace a zkvalitnění výuky prostřednictvím IVT Člověk a příroda
Více6. EKG a periferní oběh.
1 6. EKG a periferní oběh. Úvod Srdce představuje dvojité čerpadlo, které čerpá krev v tělovém (systémovém) a plicním řečišti. Rytmická činnost srdce způsobuje pravidelné změny v krevním průtoku. Cílem
Více- Kolaps,mdloba - ICHS angina pectoris - ICHS infarkt myokardu - Arytmie - Arytmie bradyarytmie,tachyarytmie
NÁHLÁ POSTIŽENÍ OBĚHOVÉHO SYSTÉMU NEODKLADNÁ ZDRAVOTNICKÁ POMOC 27.2.--9.3.2012 BRNO 27.2. POSTIŽENÍ TEPEN - Onemocnění věnčitých tepen věnčité tepny zásobují srdeční sval krví a tedy i kyslíkem - Onemocnění
VíceSupraventrikulární tachykardie
Supraventrikulární tachykardie u dětí Jiří Kobr Lékařská fakulta Univerzity Karlovy v Plzni 2011 Koncept Definice Klasifikace Patofyziologie Klinické příznaky Diagnostika Akutní léčba Léčba profylaktická
VíceEKG VYŠETŘENÍ. Ústav patologické fyziologie
EKG VYŠETŘENÍ Ústav patologické fyziologie Převodní systém srdeční SA uzel AV uzel Hisův svazek Tawarova raménka Purkyňova vlákna Monophasic Action Potential (Cardiac Muscle Cell) Monophasic Action Potential
VíceKomorové tachykardie. Jan Šimek 2. interní klinika VFN. Komorové tachykardie. EKG atributy tachyarytmií. Supraventrikulární tachykardie
Komorové tachykardie EKG atributy tachyarytmií 0. Frekvence 1. Šířka QRS komplexu Tachykardie se štíhlými komplexy (QRS 120ms) Supraventrikulární tachykardie Supraventrikulární tachykardie Jan Šimek 2.
VícePatologické nálezy na srdci při fyzikálním vyšetření. Jaromír Hradec 3. interní klinika 1. LF UK a Komplexní kardiovaskulární centrum VFN Praha
Patologické nálezy na srdci při fyzikálním vyšetření Jaromír Hradec 3. interní klinika 1. LF UK a Komplexní kardiovaskulární centrum VFN Praha Anamnéza a fyzikální vyšetření mají význam informační psychologický
VíceVYSOKÉ UČENÍ TECHNICKÉ V BRNĚ MĚŘENÍ TEPOVÉ FREKVENCE BAKALÁŘSKÁ PRÁCE
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA ELEKTROTECHNIKY A KOMUNIKAČNÍCH TECHNOLOGIÍ ÚSTAV BIOMEDICÍNSKÉHO INŽENÝRSTVÍ FACULTY OF ELECTRICAL ENGINEERING AND COMMUNICATION DEPARTMENT
VíceMUDr. Ondřej Rennét Oddělení urgentní medicíny. 18. Brněnské dny urgentní medicíny.
MUDr. Ondřej Rennét Oddělení urgentní medicíny 18. Brněnské dny urgentní medicíny www.fnhk.cz Guidelines Česká kardiologická společnost 2007 European Society of Cardiology 2018 Definice SYNKOPA: Přechodná
VíceTEST 1 Kazuistika 1. Prezentace. Objektivní nález. Diferenciální diagnóza EKG
TEST 1 Kazuistika 1 Prezentace 39-letý muž byl přijat pro klidovou bolest levého ramene, tlak na hrudi s lehkou závislostí na poloze, horší v předklonu. Vyšetřen na ambulanci a následně JIP interního oddělení,
Více1 Zpracování a analýza tlakové vlny
1 Zpracování a analýza tlakové vlny 1.1 Cíl úlohy Prostřednictvím této úlohy se naučíte a zopakujete: analýzu biologických signálů v časové oblasti, analýzu biologických signálů ve frekvenční oblasti,
VíceBiofyzikální experimenty se systémem ISES aneb snímání biosignálů lidského organismu.
Biofyzikální experimenty se systémem ISES aneb snímání biosignálů lidského organismu. 1 SOŠO a SOU Moravský Krumlov Bronislav Balek 1 e-mail: bbalek@seznam.cz ÚVOD Počítačový Inteligentní školní experimentální
VíceARYTMIE. Ústav patologické fyziologie 1. LF UK
ARYTMIE Ústav patologické fyziologie 1. LF UK DĚLENÍ ARYTMIÍ 1) Lokalizace - supraventrikulární - ventrikulární 2) Tepová frekvence - bradyarytmie < 60/min - tachyarytmie > 100/min 3) Elektrické děje -
VíceKAZUISTIKA 1. Komorové tachykardie. Tachykardie. Únor Jan Šimek 2. interní klinika VFN
Tachykardie Komorové tachykardie Jan Šimek 2. interní klinika VFN Definice: zrychlená srdeční aktivita o frekvenci nad 100/min (Tedy QRS komplexy jsou vzdáleny 3 velké čtverce nebo méně) Klinický obraz:
VíceJméno Datum Skupina EKG
1 Úvod EKG 1.1 Doplňte do textu Měření EKG slouží k nahrávání.aktivity srdce. Elektrokardiogram zaznamenává depolarizaci a repolarizaci buněk.. (2 slova) Fyziologicky začíná impulz v.. nacházející se v.
VíceÚzkokomplexové tachykardie Štěpán Havránek
Úzkokomplexové tachykardie Štěpán Havránek II.interní klinika kardiologie a angiologie 1.LF UK a VFN Kardiocentrum VFN EKG Vlny a kmity: P, Q, R, S, T, U PS LS LK R PK P Q S T EKG Komplex: QRS Intervaly:
VíceVýukový materiál zpracován v rámci projektu EU peníze školám
Výukový materiál zpracován v rámci projektu EU peníze školám Registrační číslo projektu: CZ.1.07/1.5.00/34.0996 Šablona/číslo materiálu: III/2 VY_32_INOVACE_TVD535 Jméno autora: Mgr. Lucie Křepelová Třída/ročník
VíceVýstupový test (step-test), Letunovova zkouška. - testy fyzické zdatnosti a reakce oběhového systému na zátěž
Výstupový test (step-test), Letunovova zkouška - testy fyzické zdatnosti a reakce oběhového systému na zátěž 1 Hodnocení srdeční práce Hodnocení funkce systoly - ejekční frakce hodnotí funkční výkonnost
VícePopis anatomie srdce: (skot, člověk) Srdeční cyklus. Proudění krve, činnost chlopní. Demonstrace srdce skotu
Katedra zoologie PřF UP Olomouc http://www.zoologie. upol.cz/zam.htm Prezentace navazuje na základní znalosti z cytologie a anatomie. Doplňující prezentace: Dynamika membrán, Řízení srdeční činnosti, EKG,
VíceKatedra biomedicínské techniky
ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE FAKULTA BIOMEDICÍNSKÉHO INŽENÝRSTVÍ Katedra biomedicínské techniky BAKALÁŘSKÁ PRÁCE 2008 Jakub Schlenker Obsah Úvod 1 1 Teoretický úvod 2 1.1 Elektrokardiografie............................
VíceÚzkokomplexové tachykardie Štěpán Havránek
Úzkokomplexové tachykardie Štěpán Havránek II.interní klinika kardiologie a angiologie 1.LF UK a VFN Kardiocentrum VFN EKG Vlny a kmity: P, Q, R, S, T, U PS LS LK R PK P Q S T EKG Komplex: QRS Intervaly:
VíceAnotace: Materiál je určen k výuce přírodopisu v 8. ročníku ZŠ. Seznamuje žáky se základními pojmy a informacemi o stavbě a funkci oběhové soustavy
Anotace: Materiál je určen k výuce přírodopisu v 8. ročníku ZŠ. Seznamuje žáky se základními pojmy a informacemi o stavbě a funkci oběhové soustavy člověka. Materiál je plně funkční pouze s použitím internetu.
VíceLineární a adaptivní zpracování dat. 2. SYSTÉMY a jejich popis v časové doméně a frekvenční doméně
Lineární a adaptivní zpracování dat 2. SYSTÉMY a jejich popis v časové doméně a frekvenční doméně Daniel Schwarz Investice do rozvoje vzdělávání Osnova Opakování: signály a systémy Vlastnosti systémů Systémy
Více- tvořena srdcem a krevními cévami (tepny-krev ze srdce, žíly-krev do srdce, vlásečnice)
Otázka: Oběhová soustava Předmět: Biologie Přidal(a): Anet význam, základní schéma oběhu krve, stavba a činnost srdce, stavba a vlastnosti cév, EKG, civilizační choroby = oběhový systém = kardiovaskulární
VíceFyziologie sportovních disciplín
snímek 1 Fyziologie sportovních disciplín MUDr.Kateřina Kapounková snímek 2 Krevní oběh a zátěž Složka : Centrální / srdce / Periferní / krevní oběh / Změny Reaktivní adaptační snímek 3 Centrální část
VíceSPIROERGOMETRIE. probíhá na bicyklovém ergometru, v průběhu zátěže měřena spotřeba kyslíku a množství vydechovaného oxidu uhličitého
SPIROERGOMETRIE = zátěžové vyšetření (velmi podobné ergometrii) posouzení funkční rezervy kardiovaskulárního systému objektivizace závažnosti onemocnění (přesně změří tělesnou výkonnost), efekt intervenčních
VíceMĚŘENÍ ÚHLOVÝCH KMITŮ ZA ROTACE
26. mezinárodní konference DIAGO 27 TECHNICKÁ DIAGNOSTIKA STROJŮ A VÝROBNÍCH ZAŘÍZENÍ MĚŘENÍ ÚHLOVÝCH KMITŮ ZA ROTACE Jiří TŮMA VŠB Technická Univerzita Ostrava Osnova Motivace Kalibrace měření Princip
VíceRalph Haberl. EKG do kapsy. Překlad 4. vydání
Ralph Haberl EKG do kapsy Překlad 4. vydání Ralph Haberl EKG do kapsy Překlad 4. vydání GRADA Publishing Základy EKG Normální EKG Srdeční hypertrofie 1 2 3 EKG do kapsy Raménkové blokády Atrioventrikulární
VíceÚvod do zpracování signálů
1 / 25 Úvod do zpracování signálů Karel Horák Rozvrh přednášky: 1. Spojitý a diskrétní signál. 2. Spektrum signálu. 3. Vzorkovací věta. 4. Konvoluce signálů. 5. Korelace signálů. 2 / 25 Úvod do zpracování
VíceMobilní lékařské přístroje ve škole
Mobilní lékařské přístroje ve škole Bronislav Balek e-mail: bbalek@seznam.cz Střední škola dopravy, obchodu a služeb, nám. Klášterní 127, Moravský Krumlov Klíčová slova Biosignál, kardiomonitor, EKG, pulzní
VíceBiofyzikální laboratorní úlohy ve výuce budoucích učitelů fyziky
Biofyzikální laboratorní úlohy ve výuce budoucích učitelů fyziky MARIE VOLNÁ Katedra experimentální fyziky PřF UP Olomouc Abstrakt Příspěvek se zabývá tématikou mezipředmětových vazeb, které umožňují studentům
VíceVYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA ELEKTROTECHNIKY A KOMUNIKAČNÍCH TECHNOLOGIÍ ÚSTAV BIOMEDICÍNSKÉHO INŽENÝRSTVÍ FACULTY OF ELECTRICAL ENGINEERING AND COMMUNICATION DEPARTMENT
VíceLineární a adaptivní zpracování dat. 2. SYSTÉMY a jejich popis v časové doméně a frekvenční doméně
Lineární a adaptivní zpracování dat 2. SYSTÉMY a jejich popis v časové doméně a frekvenční doméně Daniel Schwarz Investice do rozvoje vzdělávání Osnova Opakování: signály a systémy Vlastnosti systémů Systémy
VíceOBĚHOVÁ SOUSTAVA SRDCE, OBĚH
Mgr. Šárka Vopěnková Gymnázium, SOŠ a VOŠ Ledeč nad Sázavou VY_32_INOVACE_01_3_16_BI1 OBĚHOVÁ SOUSTAVA SRDCE, OBĚH SRDCE (COR, CARDIA) uloženo v mezihrudí, v dutině osrdečníkové dutý sval tvar kužele hrot
VícePraktická cvičení č. 3 OBĚHOVÁ SOUSTAVA 1) POPIŠTE TŘI FÁZE SRDEČNÍ REVOLUCE: 2) NÁCVIK SRDEČNÍ REVOLUCE POMOCÍ PĚSTÍ:
OBĚHOVÁ SOUSTAVA 1) POPIŠTE TŘI FÁZE SRDEČNÍ REVOLUCE: 1. 2. 3. 2) NÁCVIK SRDEČNÍ REVOLUCE POMOCÍ PĚSTÍ: 3) VYSVĚTLETE POJMY: Systola, diastola:.. Fonokardiogram:. EKG:. Palpace:. Auskultace:. Tachykardie,
VíceKardiostimulátory. X31ZLE Základy lékařské elektroniky Jan Havlík Katedra teorie obvodů
Kardiostimulátory X31ZLE Základy lékařské elektroniky Jan Havlík Katedra teorie obvodů xhavlikj@fel.cvut.cz Kardiostimulátor kardiostimulátory (pacemakery) a implantabilní defibrilátory (ICD) jsou implantabilní
VíceKardiovaskulární systém
Kardiovaskulární systém Funkční anatomie srdce dvě funkčně spojená čerpadla pohánějící krev jedním směrem pravá polovina srdce levá polovina srdce pravá polovina (pravá komora a síň) pohání nízkotlaký
VíceVýhody : - jednoduché výrobní přístroje s minimálními náklady, - lehce proveditelná metodika.
IV. VYŠETŘOVACÍ METODY PROKRVENÍ 1.Úvod Prokrvení distálních částí končetin je odrazem mnoha faktorů, lokálních i centrálních. Vyjadřuje poměr práce srdce jako pumpy tj. centrální zásobování krví k arteriovenózním
VíceROZDÍLOVÁ TABULKA NÁVRHU PRÁVNÍHO PŘEDPISU S PŘEDPISY EU
V. ROZDÍLOVÁ TABULKA NÁVRHU PRÁVNÍHO PŘEDPISU S PŘEDPISY EU Rozdílová tabulka návrhu vyhlášky, kterou se mění vyhláška č. 277/2004 Sb., o stanovení zdravotní způsobilosti k řízení motorových vozidel, zdravotní
VíceStimulace srdečního svalu. Doc.RNDr.Roman Kubínek, CSc. Předmět: lékařská přístrojov technika
Stimulace srdečního svalu Doc.RNDr.Roman Kubínek, CSc. Předmět: lékařská přístrojov technika Základní typy srdečních stimulací Kardiostimulace je nahrazována porucha rytmické funkce Defibirilace je rušena
VíceZvuk. 1. základní kmitání. 2. šíření zvuku
Zvuk 1. základní kmitání - vzduchem se šíří tlakové vzruchy (vzruchová vlna), zvuk je systémem zhuštěnin a zředěnin - podstatou zvuku je kmitání zdroje zvuku a tím způsobené podélné vlnění elastického
VíceUkázka knihy z internetového knihkupectví www.kosmas.cz
Ukázka knihy z internetového knihkupectví www.kosmas.cz U k á z k a k n i h y z i n t e r n e t o v é h o k n i h k u p e c t v í w w w. k o s m a s. c z, U I D : K O S 1 8 0 9 1 2 U k á z k a k n i h
VíceKomorové arytmie. MUDr. Lucie Riedlbauchová,PhD. Kardiologická klinika UK 2.LF a FN Motol
Komorové arytmie MUDr. Lucie Riedlbauchová,PhD Kardiologická klinika UK 2.LF a FN Motol Definice a rozdělení Komorové arytmie = poruchy srdečního rytmu vznikající ve svalovině komor v převodním systému
VíceLekce z EKG podpůrný e-learningový materiál k přednáškám
Lekce z EKG podpůrný e-learningový materiál k přednáškám MUDr. Štěpán Havránek, Ph.D. Evropský fond pro regionální rozvoj Praha & EU: Investujeme do vaší budoucnosti Podpořeno projektem Materiálně technická
VícePatofyziologie oběhové soustavy poruchy tvorby a vedení vzruchu (EKG)
Patofyziologie oběhové soustavy poruchy tvorby a vedení vzruchu (EKG) Při posuzování 12-ti svodového EKG hodnotíme: 3. 4. 5. 6. 7. 8. Rytmus Frekvenci Výše kmitů QRS Elektrickou osu Časové intervaly
VíceFoCUS. Jiří Pudich Kardiovaskulární oddělení FNO, Lékařská fakulta Ostravské univerzity
FoCUS Jiří Pudich Kardiovaskulární oddělení FNO, Lékařská fakulta Ostravské univerzity FoCUS (Focused Cardiac UltraSound) FoCUS redukovaná forma ultrazvukového vyšetření srdce prováděná především v emergentních
VícePřednášky z lékařské biofyziky Biofyzikální ústav Lékařské fakulty Masarykovy univerzity, Brno. Biofyzika kardiovaskulárního
Přednášky z lékařské biofyziky Biofyzikální ústav Lékařské fakulty Masarykovy univerzity, Brno Biofyzika kardiovaskulárního systému 1 Obsah přednášky Mechanické vlastnosti cév Reynoldsovo číslo Proudění
VíceKOMPLIKACE AKUTNÍHO INFARKTU MYOKARDU V PŘEDNEMOCNIČNÍ NEODKLADNÉ PÉČI
KOMPLIKACE AKUTNÍHO INFARKTU MYOKARDU V PŘEDNEMOCNIČNÍ NEODKLADNÉ PÉČI MUDr. Robin Šín ZZS Plzeňského kraje ZZS Libereckého kraje ČVUT v Praze, Fakulta biomedicínského inženýrství Úvod nekróza části myokardu
VíceBIOLOGICKÉ SIGNÁLY. léto Biologické signály (2+2) A6M31BSG, B2M31BSG
BIOLOGICKÉ SIGNÁLY R.Čmejla místnost 525, blok B2 cmejla@fel.cvut.cz léto 2018 Biologické signály (2+2) A6M31BSG, B2M31BSG hodina 1 2 3 4 5 6 7 8 9 10 11 12 13 14 čas 7:30-9:00 9:15-10:45 11:00-12:30 12:45-14:15
VíceBakalářská práce Analýza EKG signálu
Západočeská univerzita v Plzni Fakulta aplikovaných věd Katedra informatiky a výpočetní techniky Bakalářská práce Analýza EKG signálu Plzeň 2017 Denisa Tarantíková Místo této strany bude zadání práce.
Více8. PŘEDNÁŠKA 20. dubna 2017
8. PŘEDNÁŠKA 20. dubna 2017 EEG systém rozložení elektrod 10/20 základní typy zapojení požadavky na EEG přístroj analýza EEG a způsoby zobrazení ontogeneze normální EEG úvod ke cvičení montáž, filtrace,
Více
