1 Katalog svítidel Standard a rozšírený standard

2 Artechnic-Schréder Akciová spoleènost vznikla v roce Sídlí v centru Prahy, na Námìstí Jiøího z Podìbrad a svùj sklad a výrobu má nedaleko Prahy, v Benešovì. Na èeský trh dodává pøedevším veøejné osvìtlení, dekorativní osvìtlení, architektonické osvìtlení významných památek a budov a osvìtlení tunelù. Tisíce svítidel Schréder v souèasné dobì osvìtlují ji stovky mìst a obcí po celé Èeské republice. Mezi nejvìtší odbìratele patøí hlavní mìsto Praha a dále mìsta Opava, Ostrava, Pardubice, Zlín, Hradec Králové, Karlovy Vary a další. Firma Artechnic Schréder aktivnì spolupracuje na vývoji svítidel a v Èeské republice vyrábí základní sortiment svítidel pro veøejné osvìtlení. Kontakty: Sídlo firmy Artechnic - Schréder a.s. Vinohradská 74, Praha 3 Tel: , Fax: info@artechnic-schreder.cz Web: Výroba a sklad svítidel Artechnic - Schréder a.s. Køi íkova 2093, Benešov Tel.: , Fax: Projektoví mana eri Tomáš Bartoš Tel: tomas.bartos@artechnic-schreder.cz Svetelní technici Ing. oman Sedláèek Tel: roman.sedlacek@artechnic-schreder.cz Jiøí Stodùlka Tel: jiri.stodulka@artechnic-schreder.cz Ing. Petr Paseka Tel: petr.paseka@artechnic-schreder.cz Cenové nabídky David La an Tel: david.lazan@artechnic-schreder.cz

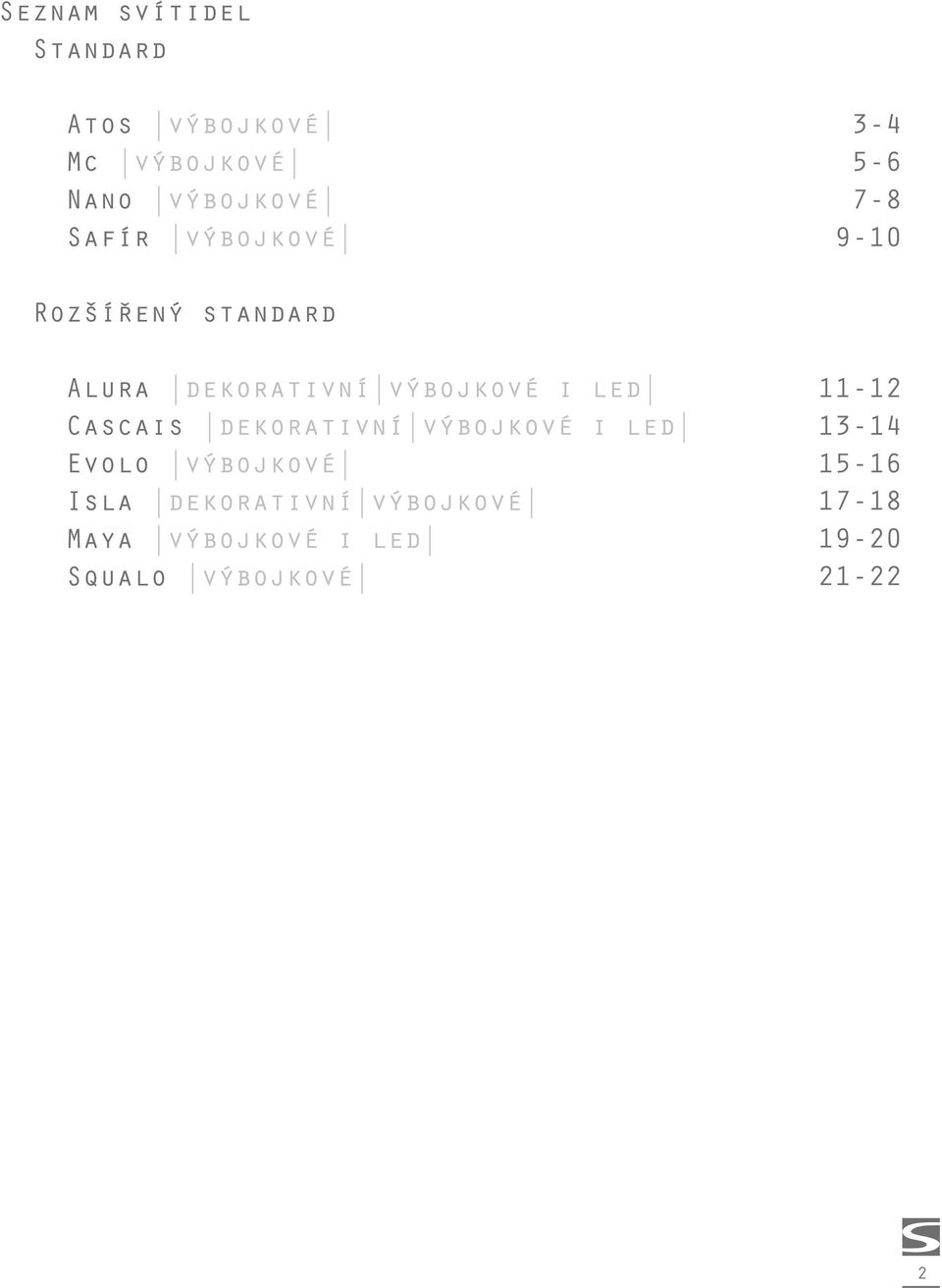

3 Seznam svítidel Standard Atos výbojkové Mc výbojkové Nano výbojkové Safír výbojkové ozšírený standard Alura dekorativní výbojkové i led Cascais dekorativní výbojkové i led Evolo výbojkové Isla dekorativní výbojkové Maya výbojkové i led Squalo výbojkové

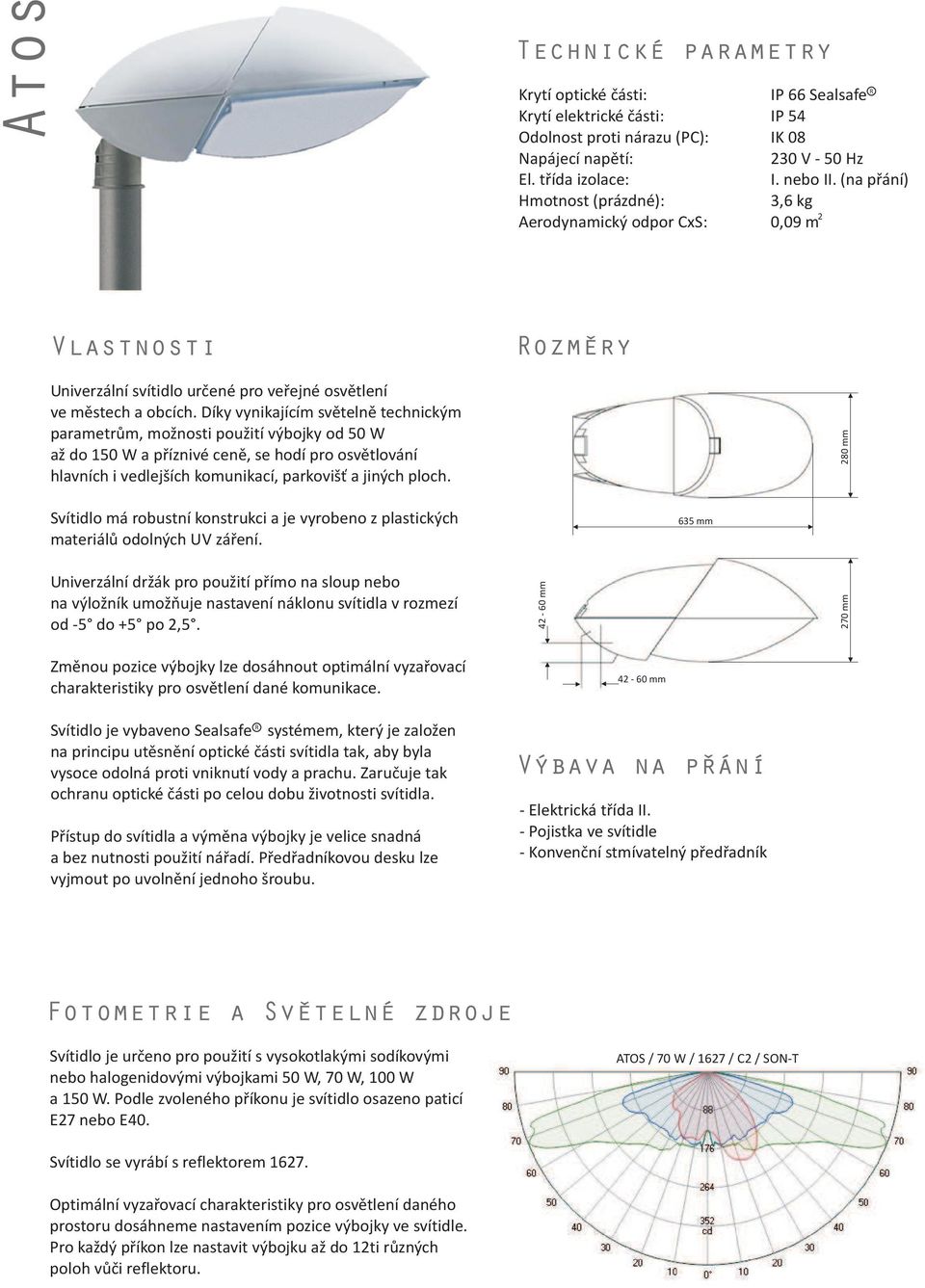

4 Atos Technické parametry Krytí optické èásti: Krytí elektrické èásti: Odolnost proti nárazu (PC): Napájecí napìtí: El. tøída izolace: Hmotnost (prázdné): Aerodynamický odpor CxS: IP 66 Sealsafe IP 54 IK V - 50 Hz I. nebo II. (na pøání) 3,6 kg 2 0,09 m Vlastnosti ozmery Univerzální svítidlo urèené pro veøejné osvìtlení ve mìstech a obcích. Díky vynikajícím svìtelnì technickým parametrùm, mo nosti pou ití výbojky od 50 W a do 150 W a pøíznivé cenì, se hodí pro osvìtlování hlavních i vedlejších komunikací, parkoviš a jiných ploch. 280 mm Svítidlo má robustní konstrukci a je vyrobeno z plastických materiálù odolných UV záøení. 635 mm Univerzální dr ák pro pou ití pøímo na sloup nebo na výlo ník umo òuje nastavení náklonu svítidla v rozmezí od -5 do +5 po 2, mm 270 mm Zmìnou pozice výbojky lze dosáhnout optimální vyzaøovací charakteristiky pro osvìtlení dané komunikace. Svítidlo je vybaveno Sealsafe systémem, který je zalo en na principu utìsnìní optické èásti svítidla tak, aby byla vysoce odolná proti vniknutí vody a prachu. Zaruèuje tak ochranu optické èásti po celou dobu ivotnosti svítidla. Pøístup do svítidla a výmìna výbojky je velice snadná a bez nutnosti pou ití náøadí. Pøedøadníkovou desku lze vyjmout po uvolnìní jednoho šroubu mm Výbava na prání - Elektrická tøída II. - Pojistka ve svítidle - Konvenèní stmívatelný pøedøadník Fotometrie a Svetelné zdroje Svítidlo je urèeno pro pou ití s vysokotlakými sodíkovými nebo halogenidovými výbojkami 50 W, 70 W, 100 W a 150 W. Podle zvoleného pøíkonu je svítidlo osazeno paticí E27 nebo E40. ATOS / 70 W / 1627 / C2 / SON-T Svítidlo se vyrábí s reflektorem Optimální vyzaøovací charakteristiky pro osvìtlení daného prostoru dosáhneme nastavením pozice výbojky ve svítidle. Pro ka dý pøíkon lze nastavit výbojku a do 12ti rùzných poloh vùèi reflektoru.

5 Popis svítidla Tvarované tìsnìní horního krytu svítidla Atos Sealsafe - IP66 optického bloku Nerezová osa krytu Výmìnná pøedøadníková deska PC kryt Plastový uzávìr Tìleso svítidla z UV odolného plastu Univerzální dr ák pro výlo ník nebo sloup s mo ností nastavení náklonu Údr ba Kryt se otvírá pomocí plastového uzávìru. Pootoèením dr áku objímky získáme snadný pøístup k výbojce. Pøedøadníkovou desku lze snadno vyjmout po uvolnìní jednoho samoøezného šroubu. 4

6 MC 2 Technické parametry Krytí optické èásti: Krytí elektrické èásti: Odolnost proti nárazu: PMMA PC Napájecí napìtí: El. tøída izolace: Hmotnost (prázdné): Aerodynamický odpor CxS: IP 66 Sealsafe IP 44 IK 06 IK V - 50 Hz I. nebo II. (na pøání) 4,6 kg 0,069 m 2 2 Vlastnosti ozmery Univerzální svítidlo urèené pro veøejné osvìtlení ve mìstech, obcích a pro osvìtlení komunikací všech tøíd s vynikajícími svìtelnì technickými parametry a mo nosti pou ití výbojky od 50 W a do 250 W mm Univerzální dr ák umo òuje svítidlo pou ít pøímo na sloup nebo na výlo ník. Zmìnou pozice výbojky ve svítidle lze dosáhnout optimální vyzaøovací charakteristiky pro osvìtlení dané komunikace. 705 mm 310 mm Svítidlo je vybaveno Sealsafe systémem, který je zalo en na principu utìsnìní optické èásti svítidla tak, aby byla vysoce odolná proti vniknutí vody a prachu. Zaruèuje tak ochranu optické èásti po celou dobu ivotnosti svítidla. 238 mm (MC 12) 255 mm (MC 2) Pøístup do svítidla a výmìna výbojky je velice snadný a bez nutnosti pou ití náøadí. Výbava na prání - Elektrická tøída II. - Pojistka ve svítidle - Konvenèní stmívatelný pøedøadník - ovné sklo (do 150 W) Fotometrie a Svetelné zdroje Svítidlo je urèeno pro pou ití s vysokotlakými sodíkovými nebo halogenidovými tubulárními výbojkami 50 W, 70 W, 100 W, 150 W a 250 W. Podle zvoleného pøíkonu je svítidlo osazeno paticí E27 nebo E40. MC 2 / 150 W / 1312 / medium / SON-T Svítidlo se vyrábí s reflektorem Optimální vyzaøovací charakteristiky pro osvìtlení daného prostoru dosáhneme nastavením pozice výbojky ve svítidle.

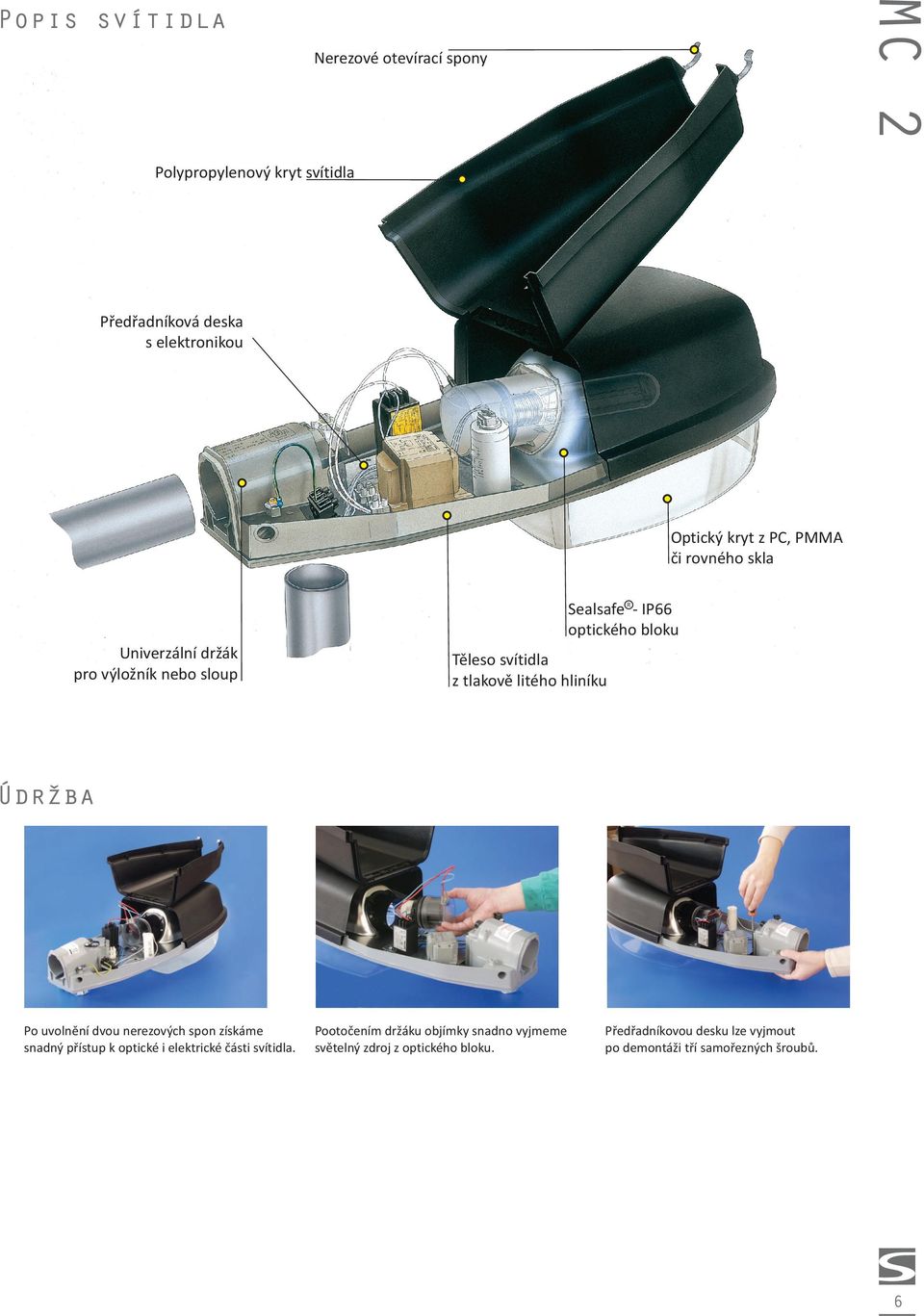

7 MC 2 Popis svítidla Nerezové otevírací spony Polypropylenový kryt svítidla Pøedøadníková deska s elektronikou Optický kryt z PC, PMMA èi rovného skla Sealsafe - IP66 optického bloku Univerzální dr ák pro výlo ník nebo sloup Tìleso svítidla z tlakovì litého hliníku Údr ba Po uvolnìní dvou nerezových spon získáme snadný pøístup k optické i elektrické èásti svítidla. Pootoèením dr áku objímky snadno vyjmeme svìtelný zdroj z optického bloku. Pøedøadníkovou desku lze vyjmout po demontá i tøí samoøezných šroubù. 6

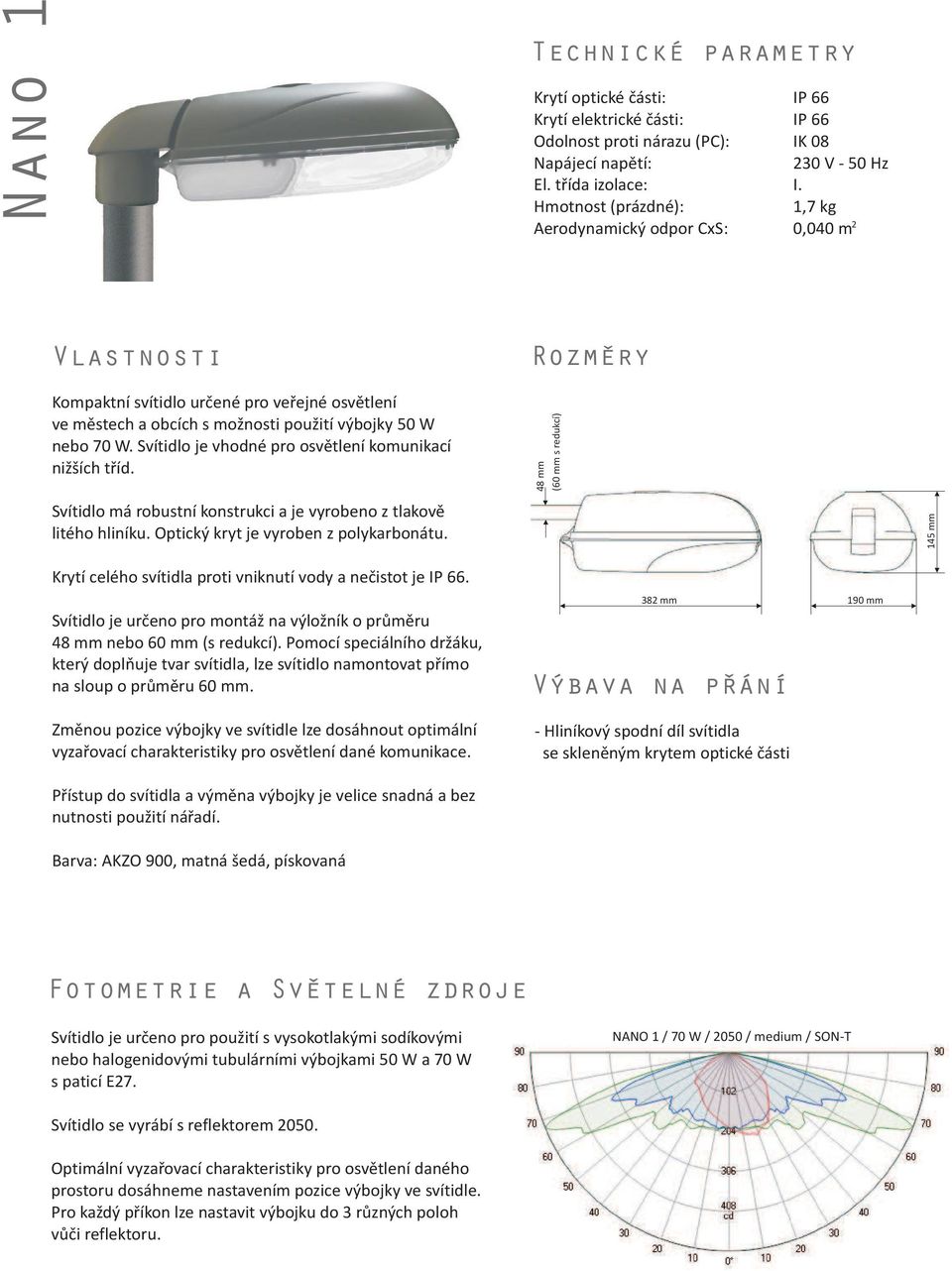

8 Nano 1 Technické parametry Krytí optické èásti: Krytí elektrické èásti: Odolnost proti nárazu (PC): Napájecí napìtí: El. tøída izolace: Hmotnost (prázdné): Aerodynamický odpor CxS: IP 66 IP 66 IK V - 50 Hz I. 1,7 kg 2 0,040 m Vlastnosti ozmery Kompaktní svítidlo urèené pro veøejné osvìtlení ve mìstech a obcích s mo nosti pou ití výbojky 50 W nebo 70 W. Svítidlo je vhodné pro osvìtlení komunikací ni ších tøíd. Svítidlo má robustní konstrukci a je vyrobeno z tlakovì litého hliníku. Optický kryt je vyroben z polykarbonátu. 48 mm (60 mm s redukcí) 145 mm Krytí celého svítidla proti vniknutí vody a neèistot je IP 66. Svítidlo je urèeno pro montá na výlo ník o prùmìru 48 mm nebo 60 mm (s redukcí). Pomocí speciálního dr áku, který doplòuje tvar svítidla, lze svítidlo namontovat pøímo na sloup o prùmìru 60 mm. Zmìnou pozice výbojky ve svítidle lze dosáhnout optimální vyzaøovací charakteristiky pro osvìtlení dané komunikace. Pøístup do svítidla a výmìna výbojky je velice snadná a bez nutnosti pou ití náøadí. Barva: AKZO 900, matná šedá, pískovaná 382 mm 190 mm Výbava na prání - Hliníkový spodní díl svítidla se sklenìným krytem optické èásti Fotometrie a Svetelné zdroje Svítidlo je urèeno pro pou ití s vysokotlakými sodíkovými nebo halogenidovými tubulárními výbojkami 50 W a 70 W s paticí E27. NANO 1 / 70 W / 2050 / medium / SON-T Svítidlo se vyrábí s reflektorem Optimální vyzaøovací charakteristiky pro osvìtlení daného prostoru dosáhneme nastavením pozice výbojky ve svítidle. Pro ka dý pøíkon lze nastavit výbojku do 3 rùzných poloh vùèi reflektoru.

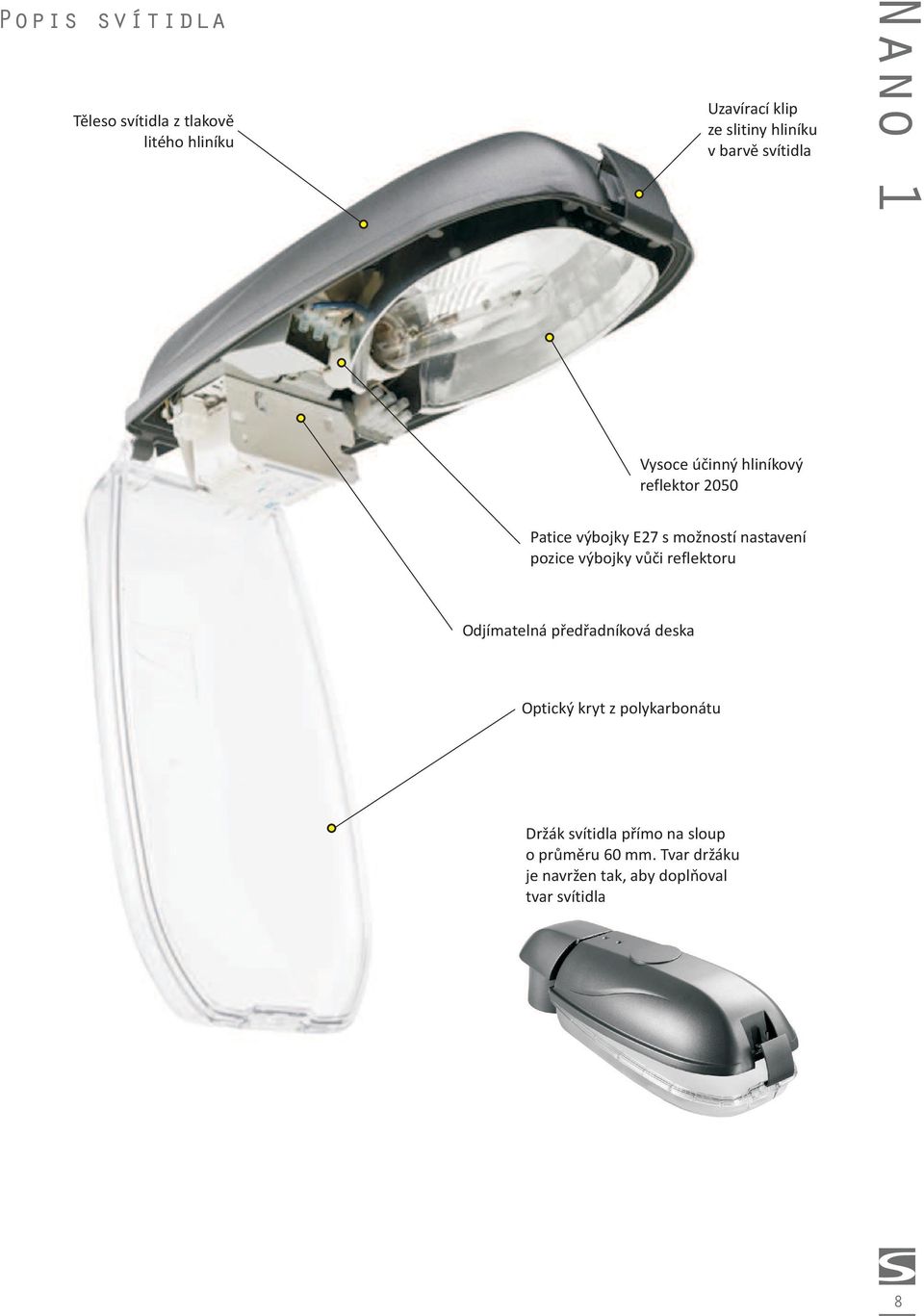

9 Popis svítidla Tìleso svítidla z tlakovì litého hliníku Uzavírací klip ze slitiny hliníku v barvì svítidla Nano 1 Vysoce úèinný hliníkový reflektor 2050 Patice výbojky E27 s mo ností nastavení pozice výbojky vùèi reflektoru Odjímatelná pøedøadníková deska Optický kryt z polykarbonátu Dr ák svítidla pøímo na sloup o prùmìru 60 mm. Tvar dr áku je navr en tak, aby doplòoval tvar svítidla 8

10 Safír 1 2 Vlastnosti Univerzální svítidlo urèené pro veøejné osvìtlení ve mìstech, obcích a pro osvìtlení komunikací všech tøíd s vynikajícími svìtelnì technickými parametry a mo nosti pou ití výbojky od 50 W a do 250 W. Technické parametry Krytí optické èásti: Krytí elektrické èásti: Odolnost proti nárazu (sklo, PC): Napájecí napìtí: El. tøída izolace: Hmotnost (prázdné): SAFÍ 1 SAFÍ 2 Aerodynamický odpor CxS: SAFÍ 1 SAFÍ 2 ozmery IP 66 Sealsafe IP 44 IK V - 50 Hz I. nebo II. (na pøání) 5,9 kg 9,3 kg 2 0,057 m 2 0,07 m 285 mm (SAFÍ 1) 335 mm (SAFÍ 2) 190 mm (SAFÍ 1) 207 mm (SAFÍ 2) Svítidlo má robustní konstrukci a je vyrobeno z tlakovì litého hliníku. Optický kryt svítidla je z tvrzeného skla nebo polykarbonátu. Univerzální dr ák umo òuje svítidlo pou ít pøímo na sloup nebo na výlo ník. Zmìnou pozice výbojky ve svítidle lze dosáhnout optimální vyzaøovací charakteristiky pro osvìtlení dané komunikace. Svítidlo je vybaveno Sealsafe systémem, který je zalo en na principu utìsnìní optické èásti svítidla tak, aby byla vysoce odolná proti vniknutí vody a prachu. Zaruèuje tak ochranu optické èásti po celou dobu ivotnosti svítidla. Pøístup do svítidla a výmìna výbojky je velice snadná a bez nutnosti pou ití náøadí. Svítidlo je vybaveno systémem Easilok, který umo òuje jednoduchý pøístup k výbojce a pøi výmìnì odpojí svìtelný zdroj od elektrické sítì. Fotometrie a Svetelné zdroje mm (SAFÍ 1) 720 mm (SAFÍ 2) Výbava na prání - Elektrická tøída II. - Pojistka ve svítidle - Konvenèní stmívatelný pøedøadník - Plastový kryt - ovné sklo - Barva AL mm mm Svítidlo je urèeno pro pou ití s vysokotlakými sodíkovými nebo halogenidovými tubulárními výbojkami 50 W, 70 W, 100 W, 150 W a 250 W. Podle zvoleného pøíkonu je svítidlo osazeno paticí E27 nebo E40. SAFÍ 2 / 150 W / 1523 / B3 / SON-T Svítidlo SAFÍ 1 se vyrábí s reflektorem 1632 a lze jej osadit výbojkami a do 100 W. Svítidlo SAFÍ 2 se vyrábí s reflektorem 1523 a lze jej osadit výbojkami a do 250 W. Optimální vyzaøovací charakteristiky pro osvìtlení daného prostoru dosáhneme nastavením pozice výbojky ve svítidle. Pro ka dý pøíkon lze nastavit výbojku a do 12ti rùzných poloh vùèi reflektoru.

11 Popis svítidla Pøedøadníková deska vyjímatelná bez pou ití náøadí Hliníková otevírací spona Tìleso svítidla z tlakovì litého hliníku (mo nost plastového krytu) Dr ák umo òující nastavení pozice výbojky ve svítidle Safír 1 2 Univerzální dr ák pro výlo ník nebo sloup Sealsafe - IP66 optického bloku Kryt z polykarbonátu (SAFÍ 1) nebo z tvrzeného skla (SAFÍ 2) Systém Easilok umo òuje jednoduchý pøístup k výbojce. Stlaèením rukojeti se uvolní patice s výbojkou a zároveò se odpojí patice od elektrické sítì Údr ba Kryt se otvírá pomocí hliníkové spony. Po otevøení získáme snadný pøístup k optické i elektrické èásti svítidla Stlaèením rukojeti jednoduše vyjmeme patici i s výbojkou a zároveò tím odpojíme patici svìtelného zdroje od elektrické sítì. 10

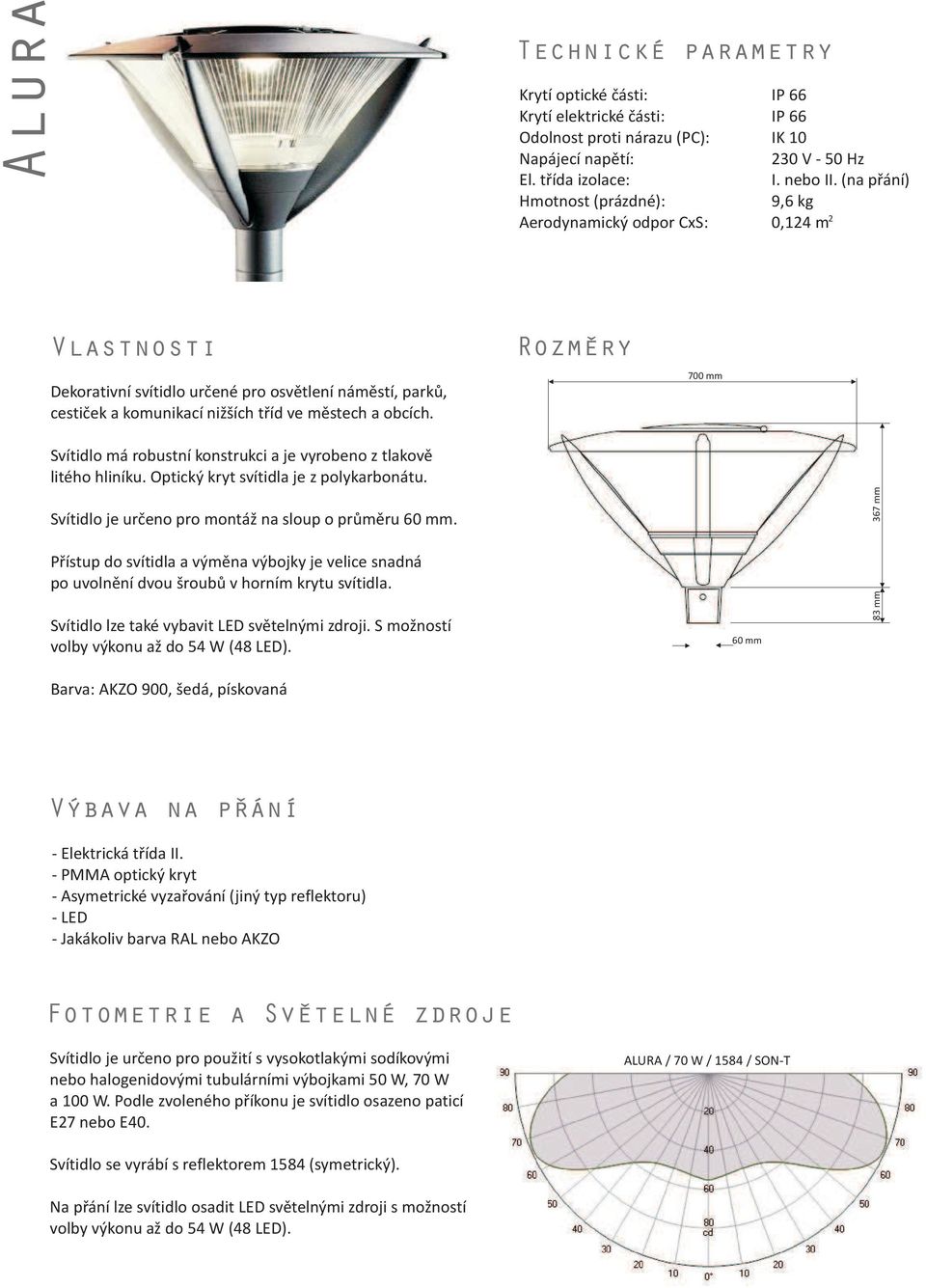

12 Alura Technické parametry Krytí optické èásti: Krytí elektrické èásti: Odolnost proti nárazu (PC): Napájecí napìtí: El. tøída izolace: Hmotnost (prázdné): Aerodynamický odpor CxS: IP 66 IP 66 IK V - 50 Hz I. nebo II. (na pøání) 9,6 kg 2 0,124 m Vlastnosti Dekorativní svítidlo urèené pro osvìtlení námìstí, parkù, cestièek a komunikací ni ších tøíd ve mìstech a obcích. ozmery 700 mm Svítidlo má robustní konstrukci a je vyrobeno z tlakovì litého hliníku. Optický kryt svítidla je z polykarbonátu. Svítidlo je urèeno pro montá na sloup o prùmìru 60 mm. 367 mm Pøístup do svítidla a výmìna výbojky je velice snadná po uvolnìní dvou šroubù v horním krytu svítidla. Svítidlo lze také vybavit LED svìtelnými zdroji. S mo ností volby výkonu a do 54 W (48 LED). 60 mm 83 mm Barva: AKZO 900, šedá, pískovaná Výbava na prání - Elektrická tøída II. - PMMA optický kryt - Asymetrické vyzaøování (jiný typ reflektoru) - LED - Jakákoliv barva AL nebo AKZO Fotometrie a Svetelné zdroje Svítidlo je urèeno pro pou ití s vysokotlakými sodíkovými nebo halogenidovými tubulárními výbojkami 50 W, 70 W a 100 W. Podle zvoleného pøíkonu je svítidlo osazeno paticí E27 nebo E40. Svítidlo se vyrábí s reflektorem 1584 (symetrický). Na pøání lze svítidlo osadit LED svìtelnými zdroji s mo ností volby výkonu a do 54 W (48 LED). ALUA / 70 W / 1584 / SON-T

13 Popis svítidla Symetricky reflektor Kryt svítidla lze otevøít po uvolnìní dvou šroubù Alura Polykarbonátový optický kryt Tìleso svítidla z tlakovì litého hliníku Dr ák na sloup o prùmìru 60 mm Obrázky ealizací 12

14 Cascais Technické parametry Krytí optické èásti: Krytí elektrické èásti: Odolnost proti nárazu (PC): Napájecí napìtí: El. tøída izolace: Hmotnost (prázdné): IP 66 Sealsafe IP 44 IK V - 50 Hz I. 9 kg Vlastnosti Historizující dekorativní svítidlo urèené pro osvìtlení námìstí, parkù, cestièek a komunikací ni ších tøíd ve mìstech a obcích. Svítidlo je ideální volbou pro architekty hledající historický vzhled svítidel v kombinací s nejmodernìjšími technologiemi pou ívanými ve venkovním osvìtlení. Svítidlo má robustní kovovou konstrukci. Optický kryt svítidla je z polykarbonátu. ozmery a Montá 610 mm 845 mm Svítidlo je urèeno pro montá na sloup s 3/4" závitem. Pøístup do svítidla a výmìna výbojky je velice snadná po uvolnìní jednoho šroubu v horním krytu svítidla. Svítidlo je vybaveno Sealsafe systémem, který je zalo en na principu utìsnìní optické èásti svítidla tak, aby byla vysoce odolná proti vniknutí vody a prachu. Zaruèuje tak ochranu optické èásti po celou dobu ivotnosti svítidla. Svítidlo se uchycuje pøímo na sloup pomocí 3/4" závitu a zajistí se maticí. Sloup musí být vybaven tímto závitem! Výbava na prání - LED svìtelné zdroje - barva AL Fotometrie a Svetelné zdroje Svítidlo je urèeno pro pou ití s vysokotlakými sodíkovými nebo halogenidovými tubulárními výbojkami do 150 W. CASCAIS / 100 W / 1627 / SON-T Svítidlo se vyrábí s reflektorem Na pøání lze svítidlo vybavit LED svìtelnými zdroji nebo LED moduly Fortimo.

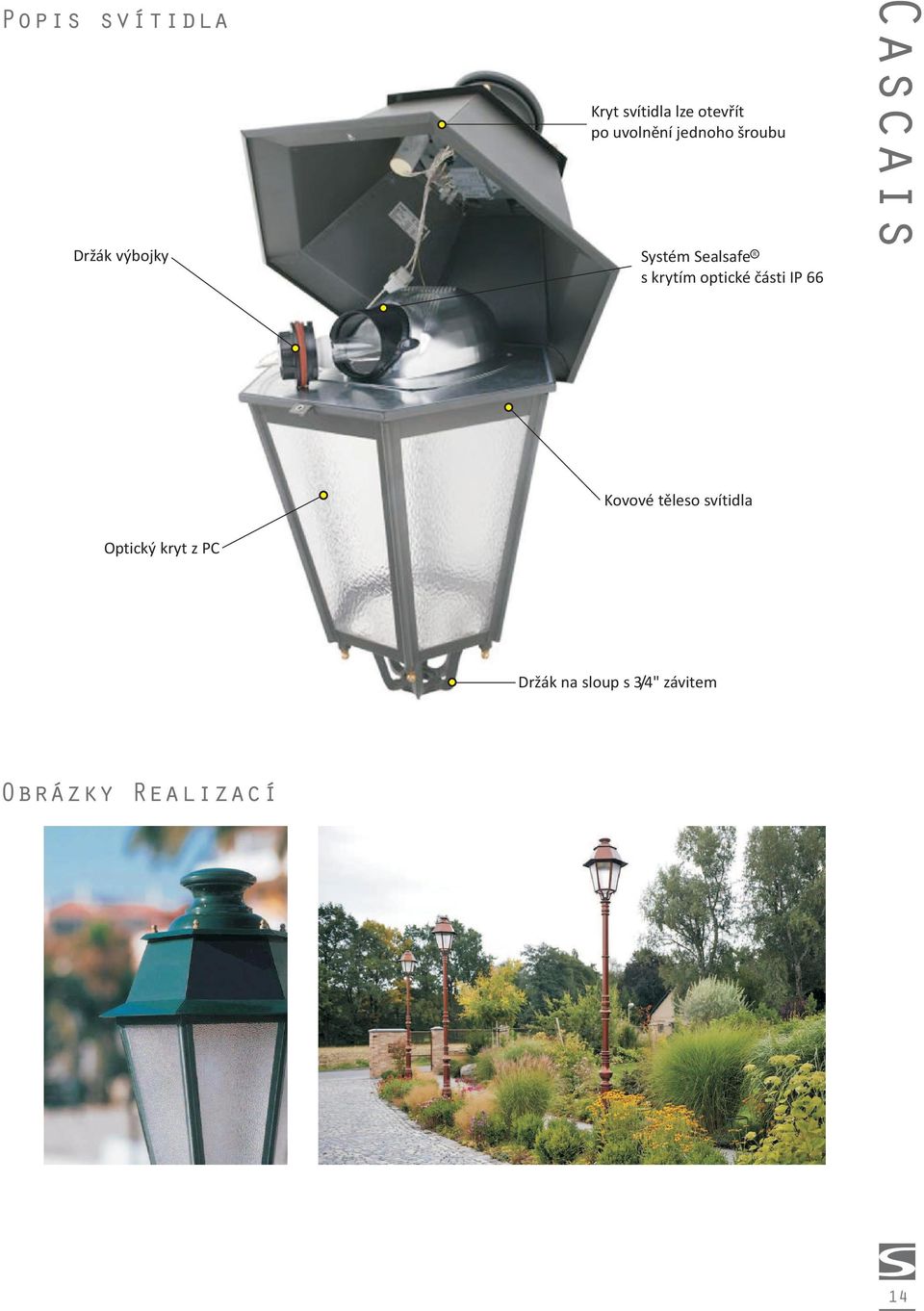

15 Popis svítidla Dr ák výbojky Kryt svítidla lze otevøít po uvolnìní jednoho šroubu Systém Sealsafe s krytím optické èásti IP 66 Cascais Kovové tìleso svítidla Optický kryt z PC Dr ák na sloup s 3/4" závitem Obrázky ealizací 14

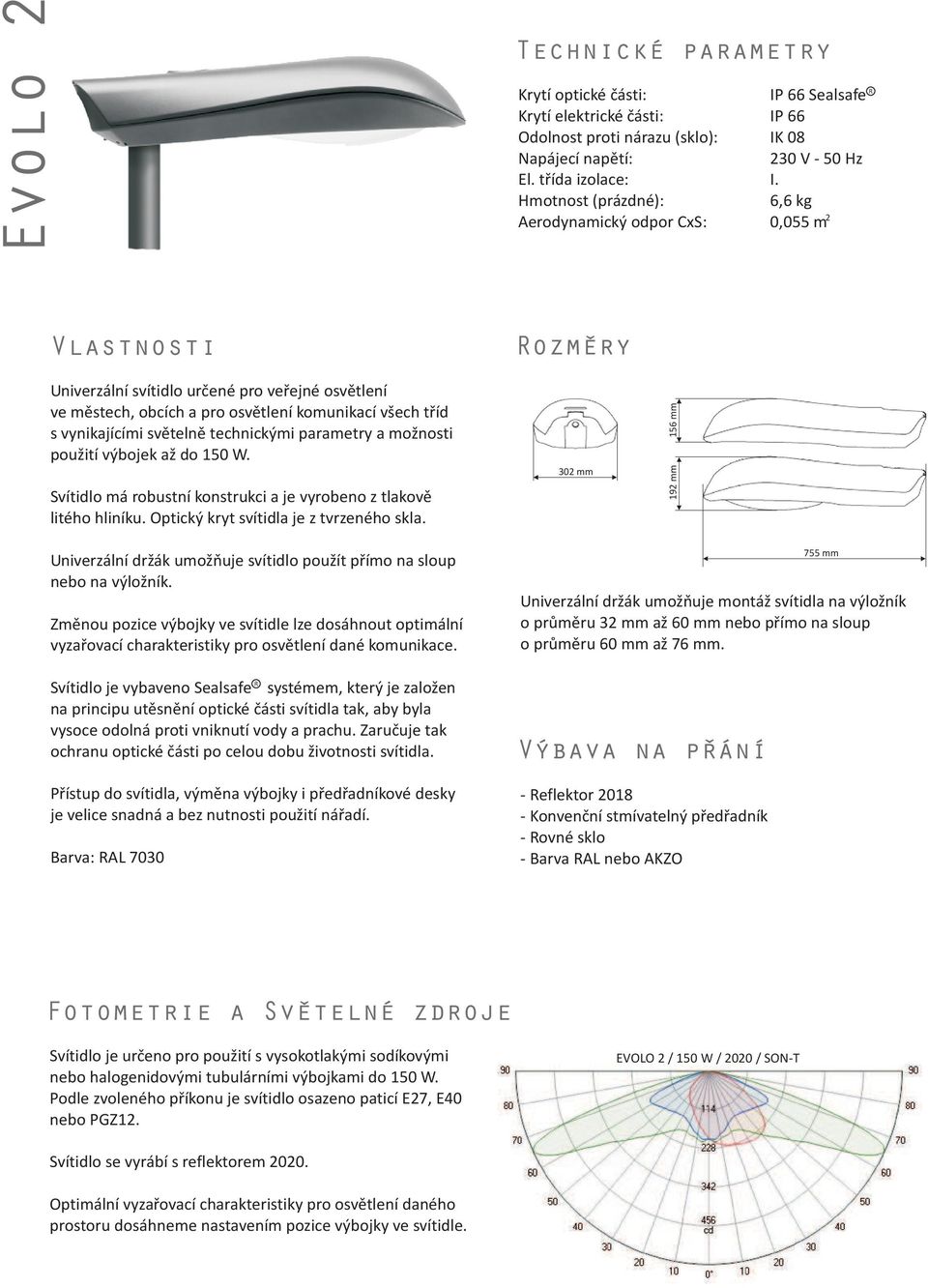

16 Evolo 2 Technické parametry Krytí optické èásti: Krytí elektrické èásti: Odolnost proti nárazu (sklo): Napájecí napìtí: El. tøída izolace: Hmotnost (prázdné): Aerodynamický odpor CxS: IP 66 Sealsafe IP 66 IK V - 50 Hz I. 6,6 kg 2 0,055 m Vlastnosti ozmery Univerzální svítidlo urèené pro veøejné osvìtlení ve mìstech, obcích a pro osvìtlení komunikací všech tøíd s vynikajícími svìtelnì technickými parametry a mo nosti pou ití výbojek a do 150 W. Svítidlo má robustní konstrukci a je vyrobeno z tlakovì litého hliníku. Optický kryt svítidla je z tvrzeného skla. 302 mm 156 mm 192 mm Univerzální dr ák umo òuje svítidlo pou ít pøímo na sloup nebo na výlo ník. Zmìnou pozice výbojky ve svítidle lze dosáhnout optimální vyzaøovací charakteristiky pro osvìtlení dané komunikace. Svítidlo je vybaveno Sealsafe systémem, který je zalo en na principu utìsnìní optické èásti svítidla tak, aby byla vysoce odolná proti vniknutí vody a prachu. Zaruèuje tak ochranu optické èásti po celou dobu ivotnosti svítidla. Pøístup do svítidla, výmìna výbojky i pøedøadníkové desky je velice snadná a bez nutnosti pou ití náøadí. Barva: AL 7030 Univerzální dr ák umo òuje montá svítidla na výlo ník o prùmìru 32 mm a 60 mm nebo pøímo na sloup o prùmìru 60 mm a 76 mm. Výbava na prání - eflektor Konvenèní stmívatelný pøedøadník - ovné sklo - Barva AL nebo AKZO 755 mm Fotometrie a Svetelné zdroje Svítidlo je urèeno pro pou ití s vysokotlakými sodíkovými nebo halogenidovými tubulárními výbojkami do 150 W. Podle zvoleného pøíkonu je svítidlo osazeno paticí E27, E40 nebo PGZ12. EVOLO 2 / 150 W / 2020 / SON-T Svítidlo se vyrábí s reflektorem Optimální vyzaøovací charakteristiky pro osvìtlení daného prostoru dosáhneme nastavením pozice výbojky ve svítidle.

17 Popis svítidla Kryt svítidla z tlakovì litého hliníku Dr ák umo òující nastavení pozice výbojky ve svítidle. Snadný pøístup k výbojce pootoèením dr áku Sealsafe - IP66 optického bloku. Hliníkový leštìný reflektor Nerezová otevírací spona Tìsnìní zaruèující krytí celého svítidla IP66 Evolo 2 Univerzální dr ák pro výlo ník nebo sloup Obrázky ealizací Tìleso svítidla z tlakovì litého hliníku Kryt z tvrzeného vypouklého skla (na pøání rovné sklo) 16

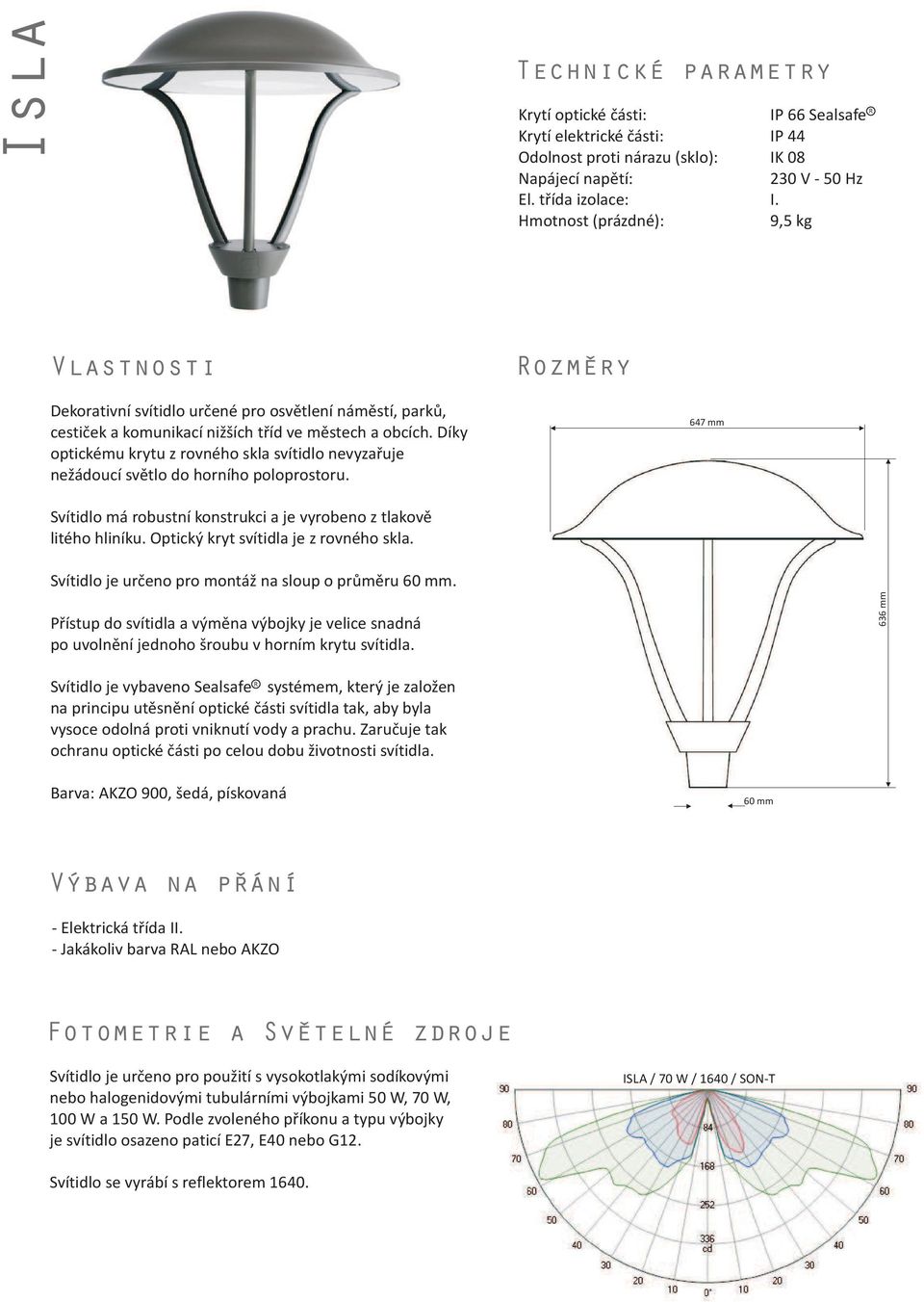

18 Isla Technické parametry Krytí optické èásti: Krytí elektrické èásti: Odolnost proti nárazu (sklo): Napájecí napìtí: El. tøída izolace: Hmotnost (prázdné): IP 66 Sealsafe IP 44 IK V - 50 Hz I. 9,5 kg Vlastnosti Dekorativní svítidlo urèené pro osvìtlení námìstí, parkù, cestièek a komunikací ni ších tøíd ve mìstech a obcích. Díky optickému krytu z rovného skla svítidlo nevyzaøuje ne ádoucí svìtlo do horního poloprostoru. ozmery 647 mm Svítidlo má robustní konstrukci a je vyrobeno z tlakovì litého hliníku. Optický kryt svítidla je z rovného skla. Svítidlo je urèeno pro montá na sloup o prùmìru 60 mm. Pøístup do svítidla a výmìna výbojky je velice snadná po uvolnìní jednoho šroubu v horním krytu svítidla. 636 mm Svítidlo je vybaveno Sealsafe systémem, který je zalo en na principu utìsnìní optické èásti svítidla tak, aby byla vysoce odolná proti vniknutí vody a prachu. Zaruèuje tak ochranu optické èásti po celou dobu ivotnosti svítidla. Barva: AKZO 900, šedá, pískovaná 60 mm Výbava na prání - Elektrická tøída II. - Jakákoliv barva AL nebo AKZO Fotometrie a Svetelné zdroje Svítidlo je urèeno pro pou ití s vysokotlakými sodíkovými nebo halogenidovými tubulárními výbojkami 50 W, 70 W, 100 W a 150 W. Podle zvoleného pøíkonu a typu výbojky je svítidlo osazeno paticí E27, E40 nebo G12. ISLA / 70 W / 1640 / SON-T Svítidlo se vyrábí s reflektorem 1640.

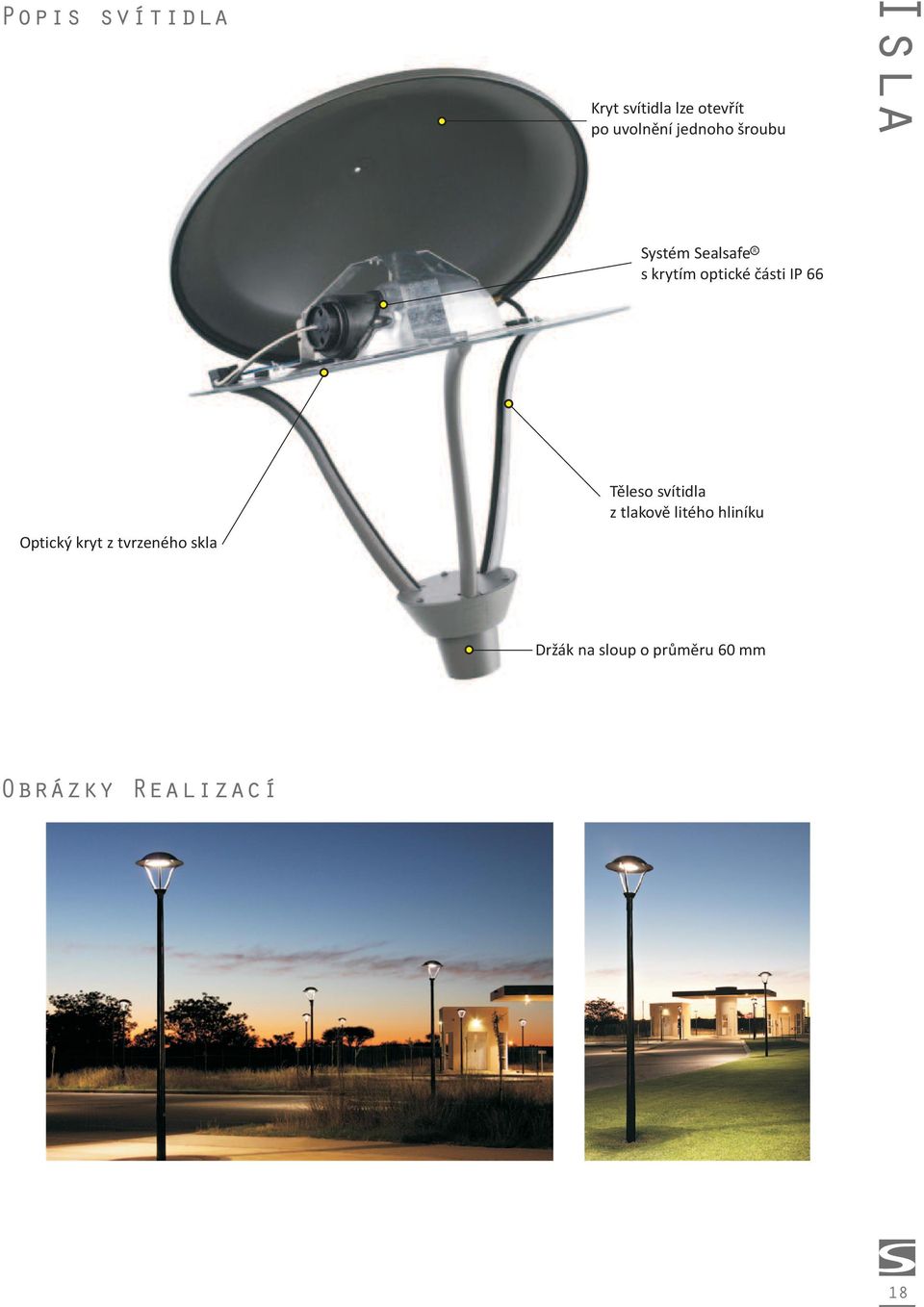

19 Popis svítidla Kryt svítidla lze otevøít po uvolnìní jednoho šroubu Isla Systém Sealsafe s krytím optické èásti IP 66 Optický kryt z tvrzeného skla Tìleso svítidla z tlakovì litého hliníku Dr ák na sloup o prùmìru 60 mm Obrázky ealizací 18

20 Maya mini midi Vlastnosti Univerzální designové svítidlo urèené pro veøejné osvìtlení ve mìstech, obcích a pro osvìtlení komunikací všech tøíd s vynikajícími svìtelnì technickými parametry a mo nosti pou ití výbojky od 50 W a do 250 W. Svítidlo má robustní konstrukci a je vyrobeno z tlakovì litého hliníku. Optický kryt svítidla je z tvrzeného rovného skla. Díky tomu je zabránìno vyzaøování ne ádoucího svìtla do horního poloprostoru. Technické parametry Krytí optické èásti: Krytí elektrické èásti: Odolnost proti nárazu (sklo): Napájecí napìtí: El. tøída izolace: Hmotnost (prázdné): MINI MIDI Aerodynamický odpor CxS: MINI MIDI ozmery 450 mm (MINI) 550 mm (MIDI) IP 66 Sealsafe IP 44 (MINI: IP 54) IK V - 50 Hz I. nebo II. (na pøání) 7,5 kg 10,0 kg 2 0,062 m 2 0,08 m 167 mm (MINI) 190 mm (MIDI) Zmìnou pozice výbojky ve svítidle lze dosáhnout optimální vyzaøovací charakteristiky pro osvìtlení dané komunikace. Svítidlo je vybaveno Sealsafe systémem, který je zalo en na principu utìsnìní optické èásti svítidla tak, aby byla vysoce odolná proti vniknutí vody a prachu. Zaruèuje tak ochranu optické èásti po celou dobu ivotnosti svítidla. Pøístup do svítidla a výmìna výbojky je velice snadná a bez nutnosti pou ití náøadí. Barva: AKZO 900, šedá, pískovaná Standardnì se svítidlo vyrábí pro montá na výlo ník o prùmìru 60 mm, ale lze jej vybavit mnoha dalšími typy dr ákù, které umo òují jiné typy uchycení (na dotaz). Výbava na prání - Elektrická tøída II. - Jiný typ reflektoru - Jiný typ dr áku svítidla - Barva AL Fotometrie a Svetelné zdroje Svítidlo je urèeno pro pou ití s vysokotlakými sodíkovými nebo halogenidovými tubulárními výbojkami a do 250 W. Podle zvoleného pøíkonu je svítidlo osazeno paticí E27, E40 nebo PGZ 12. MAYA MIDI / 150 W / 1954 / C5 / SON-T Svítidlo MAYA MINI se vyrábí s reflektorem 1627 a lze jej osadit výbojkami a do 150 W. Svítidlo MAYA MIDI se vyrábí s reflektorem 1954 a lze jej osadit výbojkami a do 250 W. Optimální vyzaøovací charakteristiky pro osvìtlení daného prostoru dosáhneme nastavením pozice výbojky ve svítidle. Na pøání lze svítidlo osadit LED svìtelnými zdroji s mo ností volby výkonu: 32 LED (37 W a 53 W) nebo 48 LED (54 W a 78 W).

21 Popis svítidla Pøístup do svítidla bez nutnosti pou ití náøadí - pootoèením šroubu Tìleso svítidla z tlakovì litého hliníku Optický kryt z rovného skla Sealsafe - IP66 optického bloku Systém Easilok umo òuje jednoduchý pøístup k výbojce. Stlaèením rukojeti se uvolní patice s výbojkou a zároveò se odpojí patice od elektrické sítì Maya mini midi Obrázky ealizací 20
