Technická zpráva k žádosti o připojení bezpečnostních kamer ve městě Moldava nad Bodvou v režimu tzv. neměřených odběrů

Transkript

1 Technická zpráva k žádosti o připojení bezpečnostních kamer ve městě Moldava nad Bodvou v režimu tzv. neměřených odběrů 1) Úvod 2) Technická specifikace kamerového systému 3) Popis připojení kamery č. 1 4) Popis připojení kamery č. 4 5) Popis připojení kamery č. 5 6) Popis připojení kamery č. 6 a č. 7 7) Závěr 1) Úvod Město Moldava nad Bodvou připravilo plánu budování městského bezpečnostního kamerového systému s tím, že v první etapě bylo instalována 7 kamer. Tyto kamery budou instalovány na následujících místech: Kamera č. 1 - nároží bytového domu, náměstí Ludovíta Štůra 4 Kamera č. 2 - nároží budovy Městského úřadu Kamera č. 3 - sloup veřejného osvětlení na křižovatce ulic Hlavná, Hviezdoslavova a Rožňavská Kamera č. 4 - sloup veřejného osvětlení na křižovatce ulic ČSA a Rožňavská (u státní policie) Kamera č. 5 - sloup veřejného osvětlení na křižovatce ulic SNP a Rožňavská (Hasičský záchranný sbor) Kamera č. 6 sloup veřejného osvětlení na ulici Horská u východu z pěší stezky mezi ulicí Podhorská a Horská Kamera č. 7 sloup veřejného osvětlení na pěší stezce mezi ulicí Horská a Podhorská Kamera č. 2 bude napojena za elektroměrem Městského úřadu, kamera č. 3 bude napojena na napájecí síť za elektroměrem veřejného osvětlení odběratele Telemanagement services Hlavná 52/A, číslo odběrného místa , číslo elektroměru U ostatních kamer (č. 1; 4; 5; 6 a 7) jsou předmětem žádosti o připojení na síť distributora el. energie (Východoslovenská energetika, a.s.), v rámci tzv. neměřeného odběru. 2) Technická specifikace kamerového systému Kamerový systém ve městě Moldava nad Bodvou je z hlediska potřeb na zajištění napájení elektrickou energií složen z následujících částí: - Kamera LegendDome Silk Trak s vytápěním - Dekodér - Optický převodník Kopie technických, resp. katalogových listů těchto prvků jsou uvedeny v přílohách č. 1 až 3 k této technické zprávě.

2 Kamera Legend Dome. Silk Track má příkon 16 W bez vytápění, s vytápěním W, tj. celkem 72 W s tím, že vytápění je spouštěno automaticky, pokud teplota vnějšího okolí (vzduchu) poklesne pod 0 o C. Pro účel výpočtu předpokládané spotřeby el. energie se navrhuje zahrnout do propočtu spotřeby elektrické energie pro temerování kamery předpoklad, že toto vytápění poběží nepřetržitě 24 hodin od poloviny prosince do poloviny února. Tento předpoklad je dán tím, že ve skutečnosti, mohou být časové úseky mezi 15. Listopadem a 15 únorem, ve kterých se budou teploty vzduchu pohybovat nad 0 o C a na druhé straně mimo toto období mohou být časové úseky, kdy naproti tomu poklesne teplota pod hranici 0 o C, kdy automaticky dochází k zapnutí vyhřívání kamer. Dekodér kamery je napájen pomocí externího adaptéru o příkonu 5W. Optický převodník kamery je napájen taktéž pomocí externího adaptéru taktéž o příkonu 5W. Celový příkon jedné kamerové sestavy je tedy dán tímto propočtem: Období od do počet dnů příkon (W) spotřeba za období (kwh) , , ,5 C E L K E M 365 x 350 Na základě výše uvedeného propočtu je možno konstatovat, že příkon jedné kamerové soustavy (kamera, převodník, dekodér) představuje hodnotu 40W {350 kwh/(365dnů po 24 hodinách)}. 3) Popis připojení kamery č. 1 Kamerová soustava č. 1 je umístěna na nároží bytového domu č.p. 4 na náměsti L. Štůra. Napájecí kabel je veden v chráničce po vnější fasádě bytového domu, v prostoru schodiště je prostup kabelu do prostoru schodiště, kde je umístěna rozvaděčová skříň. Tato napájecí kabel k této skříni je vyveden taktéž v chráničce k rozvaděčové skříni bytového domu v přízemí. Ilustrační fotografie: kamera č.1 na nároží byt domu č. 4 na nám. L. Štůra detail přechodu napájecího kabelu k rozvaděčové skříni v prostoru schodiště

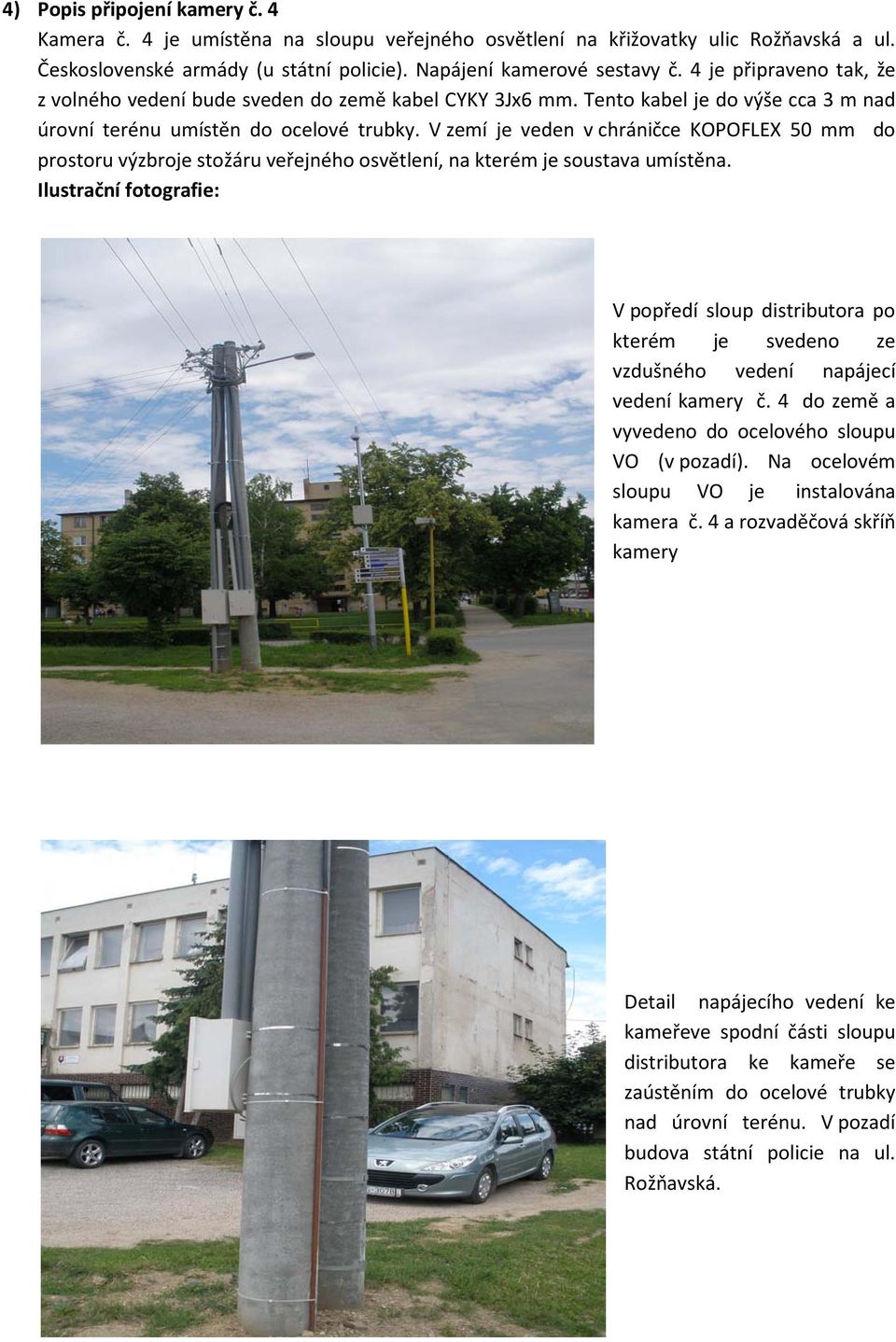

3 4) Popis připojení kamery č. 4 Kamera č. 4 je umístěna na sloupu veřejného osvětlení na křižovatky ulic Rožňavská a ul. Československé armády (u státní policie). Napájení kamerové sestavy č. 4 je připraveno tak, že z volného vedení bude sveden do země kabel CYKY 3Jx6 mm. Tento kabel je do výše cca 3 m nad úrovní terénu umístěn do ocelové trubky. V zemí je veden v chráničce KOPOFLEX 50 mm do prostoru výzbroje stožáru veřejného osvětlení, na kterém je soustava umístěna. Ilustrační fotografie: V popředí sloup distributora po kterém je svedeno ze vzdušného vedení napájecí vedení kamery č. 4 do země a vyvedeno do ocelového sloupu VO (v pozadí). Na ocelovém sloupu VO je instalována kamera č. 4 a rozvaděčová skříň kamery Detail napájecího vedení ke kameřeve spodní části sloupu distributora ke kameře se zaústěním do ocelové trubky nad úrovní terénu. V pozadí budova státní policie na ul. Rožňavská.

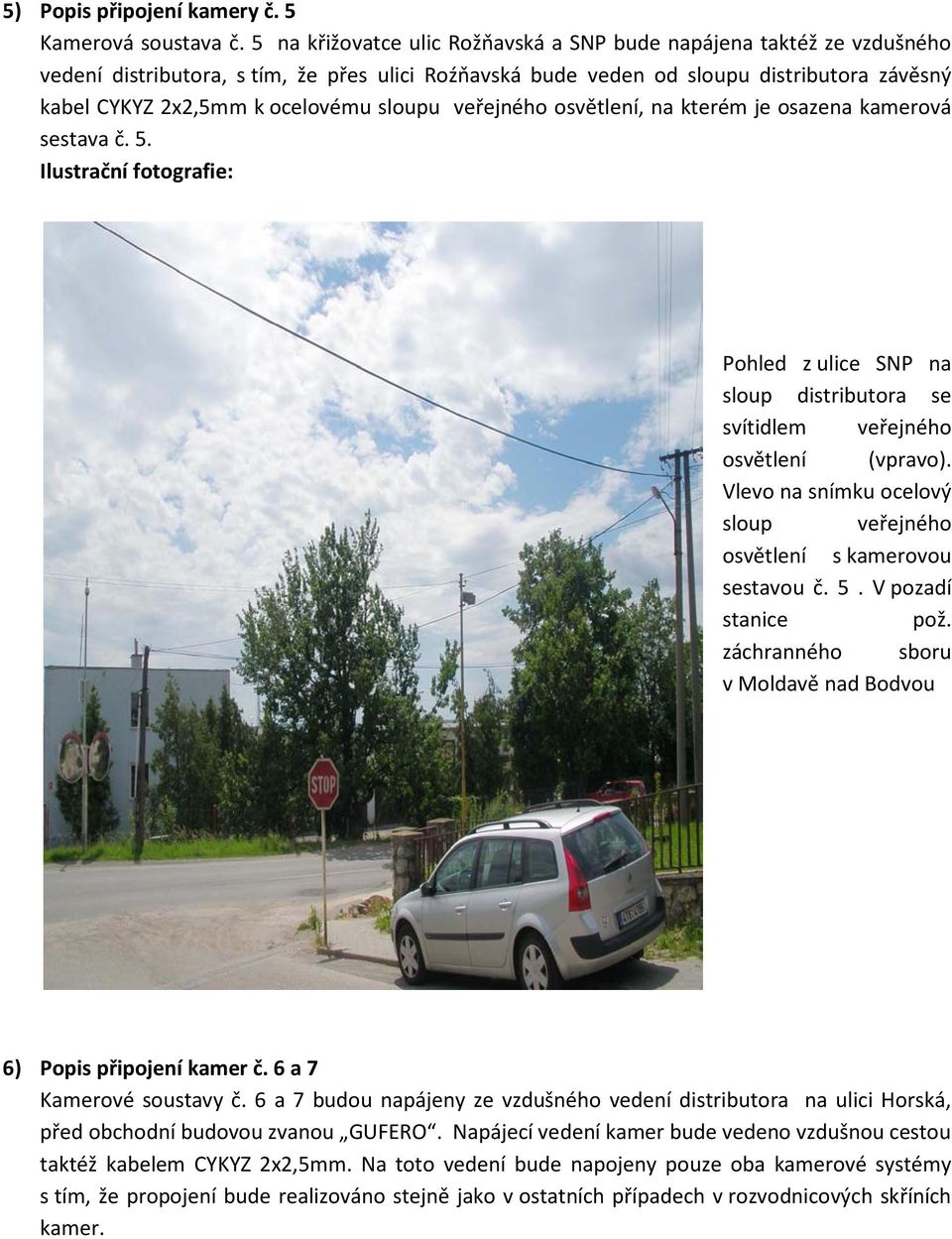

4 5) Popis připojení kamery č. 5 Kamerová soustava č. 5 na křižovatce ulic Rožňavská a SNP bude napájena taktéž ze vzdušného vedení distributora, s tím, že přes ulici Roźňavská bude veden od sloupu distributora závěsný kabel CYKYZ 2x2,5mm k ocelovému sloupu veřejného osvětlení, na kterém je osazena kamerová sestava č. 5. Ilustrační fotografie: Pohled z ulice SNP na sloup distributora se svítidlem veřejného osvětlení (vpravo). Vlevo na snímku ocelový sloup veřejného osvětlení s kamerovou sestavou č. 5. V pozadí stanice pož. záchranného sboru v Moldavě nad Bodvou 6) Popis připojení kamer č. 6 a 7 Kamerové soustavy č. 6 a 7 budou napájeny ze vzdušného vedení distributora na ulici Horská, před obchodní budovou zvanou GUFERO. Napájecí vedení kamer bude vedeno vzdušnou cestou taktéž kabelem CYKYZ 2x2,5mm. Na toto vedení bude napojeny pouze oba kamerové systémy s tím, že propojení bude realizováno stejně jako v ostatních případech v rozvodnicových skříních kamer.

5 Ilustrační foto: Kamerová soustava č. 6 s detailem vzdušného vedení od sloupu distributora ke kamerové soustavě č. 7 Rozvodnicová skříň kamery č. 7. Kamera zatím osazena není. Bude osazena pod touto skříní. Napájecí kabel od kamery č. 6 je veden závěsným kabelem z levé strany (na snímku je vedení skryto ve větvích). Pohled na kameru č. 6. Vlevo dole je vyústění pěší komunikace z ulice Podhorská na ulici Horská. Oproti sloupu s kamerovou soustavou je starý sloup VO (žlutá barva). Závěsné napájecí vedení pro veřejné osvětlení (dva izolované vodiče) je vedeno nezávisle od napájecího vedení kamer a je vidět v horní části fotografie.

6 7) Závěr Smlouva o neměřených odběrech elektrické energie by měla být připravena k podpisu pro odběratele město Moldava nad Bodvou. Tato technická zpráva byla vypracována správcem soustavy veřejného osvětlení v Moldavě nad Bodvou TELEMANAGEMENT SERVICES, s.r.o., kontaktní osoba: Ing. Jiří Kamýček, jednatel, GSM Dodavatelem kamerového systému je firma Rimi-Security Bardejov, s.r.o. Kontaktní osoba: Ing. Ján Dubovecký, jednatel, GSM Zástupcem investora a města Moldava nad Bodvou je: Ing. Waldemar Vislay, výstavba, územní plán, doprava a VO města Moldavy, GSM

7 PŘÍLOHA Č. 1 Katalogový list kamery LegendDome SilkTrak

8 Příloha č. 2 Optický převodník

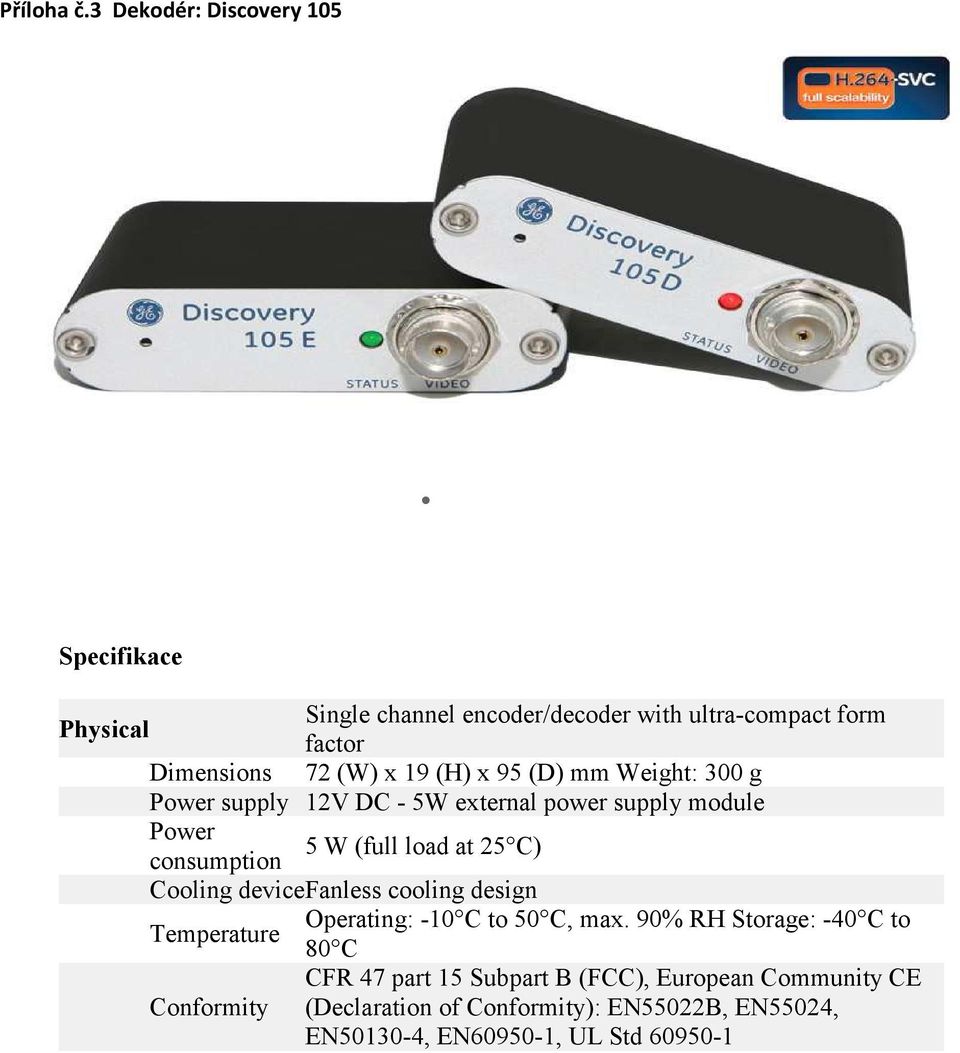

9 Příloha č.3 Dekodér: Discovery 105 Specifikace Single channel encoder/decoder with ultra-compact form Physical factor Dimensions 72 (W) x 19 (H) x 95 (D) mm Weight: 300 g Power supply 12V DC - 5W external power supply module Power 5 W (full load at 25 C) consumption Cooling device Fanless cooling design Operating: -10 C to 50 C, max. 90% RH Storage: -40 C to Temperature 80 C CFR 47 part 15 Subpart B (FCC), European Community CE Conformity (Declaration of Conformity): EN55022B, EN55024, EN , EN , UL Std
