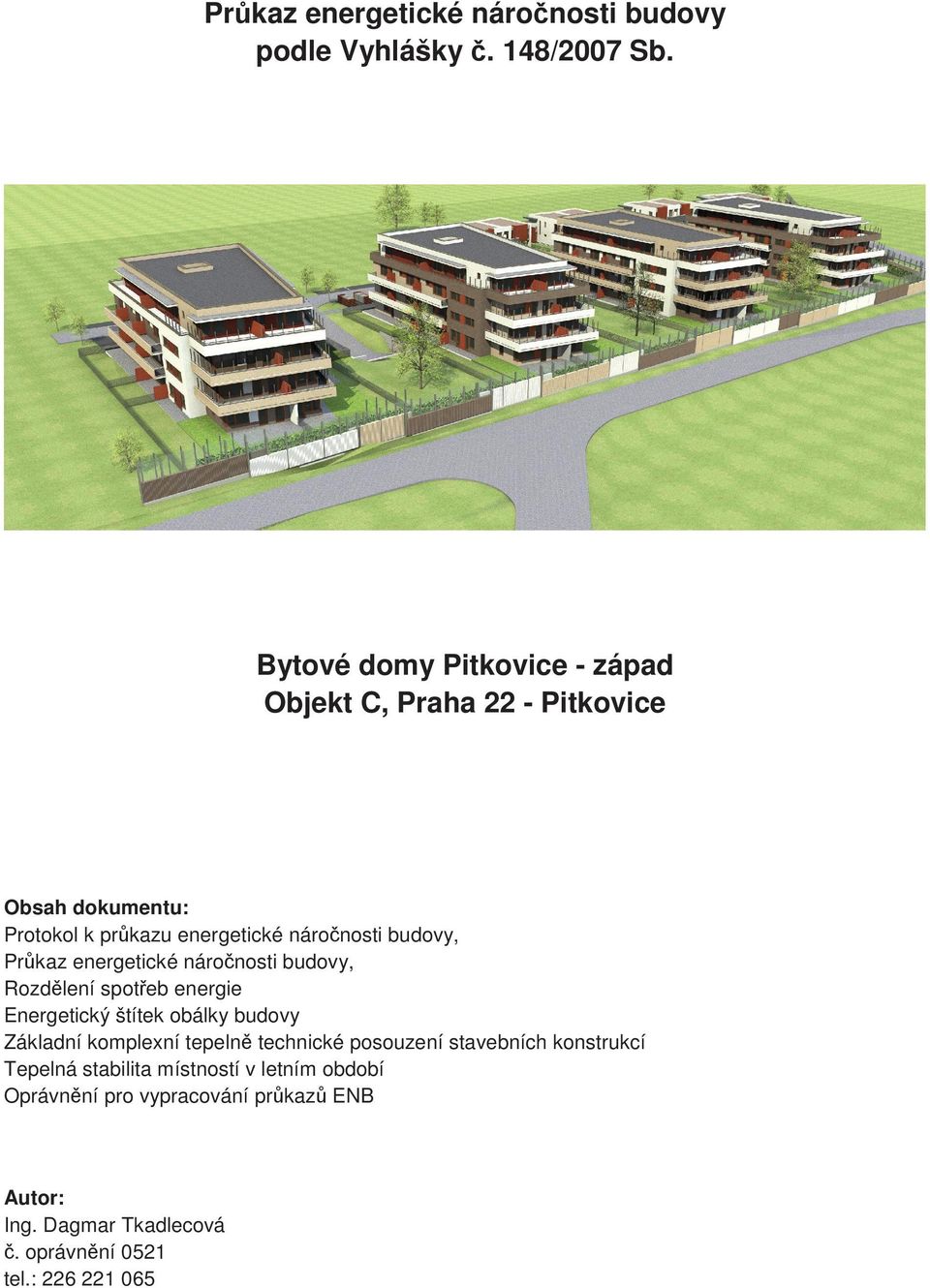

1 PrĤkaz energetické nároþnosti budovy podle Vyhlášky þ. 148/2007 Sb. Bytové domy Pitkovice - západ Objekt C, Praha 22 - Pitkovice Obsah dokumentu: Protokol k prĥkazu energetické nároþnosti budovy, PrĤkaz energetické nároþnosti budovy, RozdČlení spotĝeb energie Energetický štítek obálky budovy Základní komplexní tepelnč technické posouzení stavebních konstrukcí Tepelná stabilita místností v letním období OprávnČní pro vypracování prĥkazĥ ENB Autor: Ing. Dagmar Tkadlecová þ. oprávnční 0521 tel.:

2 Pr kaz energetické náro nosti budovy podle vyhlášky 148/2007 Sb. A Identifika ní údaje budovy Adresa budovy (místo, ulice, popisné íslo, PS ): Praha 22, k.ú. Pitkovice Ú el budovy: Bytový d m Kód obce: Kód katastrálního území: Parcelní íslo: 6/1, 6/2, 238/83, 238/88 238/107 Vlastník nebo spole enství vlastník, pop. stavebník: CENTRAL GROUP Pitkovice a.s. Adresa: Na strži 1702/65, Praha, Nusle, I : Tel./ Provozovatel, pop. budoucí provozovatel: dtto vlastník Adresa: dtto vlastník I : dtto vlastník Tel./ dtto vlastník Nová budova Zm na stávající budovy Umíst ní na ve ejn p ístupném míst podle 6a odst. 6 zákona. 406/2000 Sb. : Ne B1 Typ budovy RD - Rodinný d m BD - Bytový d m HR - Hotel a restaurace AB - Administrativní ZZ - Nemocnice, zdravotnická za ízení VZ - Vzd lávací za ízení SZ - Sportovní za ízení OZ - Obchodní Jiný druh budovy - p ipojte jaký: B2 Druhy energie užívané v budov Elekt ina Tepelná energie Zemní plyn Hn dé uhlí erné uhlí Koks TTO LTO Nafta Jiné plyny Druhotná energie Biomasa Ostatní obnovitelné zdroje - p ipojte jaké: Jiná paliva - p ipojte jaká: Web: protech@protech.cz Tel.: Stránka: 1 / 8

3 C1 Stru ný popis energetického a technického za ízení budovy Zdrojem tepla pro vytáp ní a oh ev TV bude plynová kotelna umíst ná v 1.PP. V koteln budou umíst ny dv záv sné kondenza ní kotlové jednotky BUDERUS Logamax plus GB 162 o výkonu á 80 kw s vestav ným p edsm šovacím modula ním ho ákem s ventilátorem. Kotle jsou v provedení B23 spalinový ventilátor nasává pot ebný spalovací vzduch z prostoru kotelny. P etlak spalovacího vzduchu dopraví spaliny vznikající p i spalování do systému odtahu spalin. Dále budou v koteln umíst ny rozd lova a sb ra kotlové vody, zásobníkový oh íva pro p ípravu TV, uzavírací armatury, erpadla okruh ÚT a TV, expanzní nádoby otopného systému a systému oh evu vody a systém v trání kotelny. ízení provozních stav kotelny bude zajiš ovat regula ní p ístroj Logamatic 4121 v kombinaci s dalšími moduly pot ebnými pro ízení provozních stav kotelny. Výstupní teplota topné vody z kotl bude ízena dle ekvitermu, p i požadavku na oh ev TV bude zvýšena na 70 C. Doregulace výstupní vody pro systémy ÚT se jmenovitým teplotním spádem 70/55 C bude provedena trojcestným sm šovacím ventilem typu Siemens, nucený ob h topné vody zajiš ují erpadla Grundfos - pro vytáp ní s elektronickou regulací otá ek, pro TV se 3 stupni otá ek. Výstupní voda z kotl bude zavedena do rozd lova e a zde bude rozd lena do 2 v tví: 1. v tev pro vytáp ní bytových jednotek 2. v tev pro oh ev TV v zásobníkovém oh íva i Proti nedovolenému p etlaku bude systém jišt n pojistným ventilem osazeným vždy na výstupním potrubí z kotle (otevírací p etlak 0,3 MPa, v dodávce kotl ). Systém odkou ení kotl bude plastový DN 200, svislá ást bude vedena vnit kem objektu a obezd na. Odkou ení je v obezd ní vyvedeno 1 m nad st echu objektu a tam zakon eno plastovým nástavcem vyúst ní. Koruna komína je umíst na ve výšce 13,490 m nad úrovní 1.NP (1.NP je na úrovni ± 0,00=286,65 m n.m.). Topná v tev pro vytáp ní má vlastní ob hové erpadlo a samostatnou regulaci výstupní teploty do okruhu ÚT dle venkovní teploty sm šováním trojcestným ventilem. Instalováno bude ob hové erpadlo topné vody s elektronickou regulací. Otopný systém pro byty je dvoutrubkový s páte ním rozvodem topné vody vedeným pod stropem 1.PP. Zde jsou napojeny 2 stoupa ky ÚT1 a ÚT2, které p ivád jí topnou vodu k patrovým rozd lova m a sb ra m umíst ným ve sk íních v nikách jednotlivých podlaží. Na p ípojce do patrového rozd lova e a sb ra e jsou vždy osazeny regula ní armatury pro tlakové vyvážení jednotlivých rozd lova armatury TOUR&ANDERSON Hydronics typ Stap a Stad. Pro každý byt bude z rozd lova e a sb ra e vyveden samostatný okruh, ze kterého bude provedený etážový rozvod k jednotlivým otopným plochám bytu. Jednotlivé okruhy budou navzájem zaregulovány pomocí regula ních ventil osazených na patrovém rozd lova i. Otopnou plochu tvo í v obytných místnostech ocelová desková t lesa RADIK VENTIL KOMPAKT, u prosklených ploch bez parapetu budou osazeny podlahové konvektory ISAN OPLFLEX FCT a v koupelnách jsou navržena trubková t lesa KORALUX RONDO MAX. Na otopná t lesa ve všech místnostech budou osazeny termostatické hlavice PRESTIGE GS 02. Oh ev teplé užitkové vody (TV) je realizován nep ímotopným zásobníkovým oh evem, je navržen 1 nep ímotopný vertikální zásobníkový oh íva TV BUDERUS Logalux SU o objemu 750 litr (s tl. tepelné izolace 100 mm). Na p ípojce studené vody k oh íva i TV bude za pojistným ventilem p ed p ipojením studené vody do boileru osazena pojistná expanzní nádoba fy REFLEX REFIX DT5 o objemu 60 l pro zamezení únik m vody pojistným ventilem. Na hlavní potrubní rozvody vedené v koteln, pod stropem 1.PP a pro stoupa ky je použito potrubí SN z trub hladkých, resp. závitových normálních, spojovaných sva ováním. Potrubní rozvody etážových rozvod v bytech budou provedeny z vícevrstvých trubek z polyetylénu s hliníkovou vložkou Uponor Unipipe MLC, spojovaných mechanickými spoji - lisovanými tvarovkami MLC z pocínované mosazi, ur ených pro teploty do 95 C. Horizontální rozvody v koteln, pod stropem 1.PP a stoupa ky jsou opat eny tepelnou izolací na bázi minerální vlny - izola ní trubice IZOTUB AL v tlouš ce dle Vyhlášky 193/2007. Izola ní trubice budou v provedení s povrchovou úpravou polepením vyztuženou hliníkovou fólií. Potrubní rozvody vedené v podlaze od patrových rozd lova k jednotlivým t les m jsou opat ené tepelnou izolací návleky Mirelon Pro v jednotné tlouš ce 13 mm. C2 Hodnocená díl í energetická náro nost budovy EP Vytáp ní (EP H ) P íprava teplé vody (EP DHW ) Chlazení (EP C ) Osv tlení (EP Light ) Mechanické v trání (v. zvlh ování) (EP Aux;Fans ) Web: protech@protech.cz Tel.: Stránka: 2 / 8

4 D1 Stru ný popis budovy Lokalita pro stavbu bytového domu leží mezi ulicemi K Dálnici a Žampiónová. Pozemek navazuje na zástavbu bytových a rodinných dom. V bytovém dom bude 28 bytových jednotek r zných velikostních kategorií s plánovaným po tem 66 osob. Hmota domu je navržena jako jednoduchý kvádr lichob žníkového p dorysu s jednou stranou odklon nou a prolamovanou tak, aby bylo docíleno normové oslun ní byt na tuto stranu orientovaných. Základní kubus hmoty je t ípodlažní a navržené tvrté podlaží je ustoupené. Na oslun né strany tj. na východ i západ jsou navrženy balkony. Objekty mají navržené podzemní podlaží pro parkování a technické a skladové prostory. Vjezd do podzemní podlaží je zajišt n po p íjezdové ramp, jež slouží pro dva objekty. D2 Geometrické charakteristiky budovy 2.1 Objem budovy - vn jší objem vytáp né budovy V m ,2 2.2 Celková plocha obálky - sou et vn jších ploch A m ,8 ochlazovaných konstrukcí ohrani ujících objem budovy 2.3 Celková podlahová plocha budovy A c m ,5 2.4 Objemový faktor tvaru budovy A/V m 2 /m 3 0,37 D3 Klimatické údaje a vnit ní výpo tová teplota 3.1 Klimatické místo Praha (Karlov) 3.2 Venkovní návrhová teplota v topném období Θ e C -12,0 3.3 P evažující vnit ní výpo tová teplota v topném období Θ i C 20,0 D4 Charakteristika ochlazovaných konstrukcí budovy Sou initel Reduk ní M rná ztráta Ochlazovaná konstrukce Plocha prostupu tepla initel konstrukce AR[m 2 ] U[W/(m 2.K)] b prostupem tepla H T [W/K] SO1 200 ŽB EPS 729,9 0,271 1,00 197,8 OZ1 okna jih 126,0 1,400 1,00 176,4 OZ2 okna sever 40,0 1,400 1,00 56,0 OZ3 okna východ 190,0 1,400 1,00 266,0 OZ4 okna západ v SO1 49,3 1,400 1,00 69,0 SO2 240 porotherm EPS 74,8 0,290 1,00 21,7 OZ5 okna západ v SO2 80,7 1,400 1,00 113,0 SO3 200 ŽB EPS 48,9 0,300 1,00 14,7 SCH1 st echa plochá 613,6 0,237 1,00 145,4 PDL1 podlaha nad nevyt suterénem 613,6 0,305 0,83 154,6 Tepelné vazby mezi konstrukcemi byty 2 566,8 0,020 1,00 51,3 Celkem 2 566, ,9 Web: protech@protech.cz Tel.: Stránka: 3 / 8

5 D5 Tepeln technické vlastnosti budovy Požadavek podle 6a Zákona Jednotka Hodnocení 5.1 Stavební konstrukce a jejich styky mají ve všech místech R si,n [m 2.K/W] nejmén takový tepelný odpor, že jejich vnit ní povrchová vyhovuje teplota nezp sobí kondenzaci vodní páry. Θ si,n [ C] 5.2 Stavební konstrukce a jejich styky mají nejvýše požadovaný sou initel prostupu tepla. U N [W/(m 2.K)] vyhovuje 5.3 U stavebních konstrukcí nedochází k vnit ní kondenzaci vodní páry nebo jen v množství, které neohrožuje jejich funk ní M c,n [kg/m 2 ] vyhovuje zp sobilost po dobu p edpokládané životnosti. 5.4 Fuk ní spáry vn jších výplní otvor mají nejvýše požadovanou nízkou pr vzdušnost, ostatní konstrukce a spáry obvodového plášt budovy jsou tém vzduchot sné, I L,V,N vyhovuje s požadovan nízkou celkovou pr vzdušností obvodového [m 3 /(s.m.pa 0,67 )] plášt. 5.5 Požadované konstrukce mají požadovaný pokles dotykové teploty, zajištovaný jejich tepelnou jímavostí a teplotou Θ 10,Ν [ C] vyhovuje na vnit ním povrchu 5.6 Místnosti (budova) mají požadovanou tepelnou stabilitu v zimním i letním období, snižující riziko jejich p ílišného Θ V,N(t) [ C] vyhovuje ochlazování a p eh ívání 5.7 Budova má požadovaný nízký pr m rný sou initel prostupu tepla obvodového plášt U em U em,n [W/(m 2.K)] vyhovuje D6 Vytáp ní Topný systém budovy 6.1 Typ zdroje energie kotelna 6.2 Použité palivo zemní plyn 6.3 Jmenovitý tepelný výkon zdroje kw 160,0 6.4 Pr m rná ro ní ú innost zdroje % 97,0 Výpo et M ení Odhad energie 6.5 Ro ní doba využití zdroje hod/rok 0 Výpo et M ení Odhad 6.6 Regulace zdroje energie ekvitermní 6.7 Údržba zdroje energie Pravidelná Pravidelná smluvní Není 6.8 P evažující typ topné soustavy teplovodní, otopná t lesa 6.9 P evažující regulace topné soustavy termostatické hlavice 6.10 Rozd lení topných v tví podle orientace budovy Ano Ne 6.11 Stav tepelné izolace rozvod topné soustavy nové dle Vyhlášky 193/2007 Sb. D7 Díl í hodnocení energetické náro nosti vytáp ní 7.1 Dodaná energie na vytáp ní Q fuel,h GJ/rok 685,8 7.2 Spot eba pomocné energie na vytáp ní Q Aux,H GJ/rok 3,4 7.3 Energetická náro nost vytáp ní EP H =Q fuel,h +Q Aux,H GJ/rok 689,2 7.5 M rná spot eba energie na vytáp ní EP H,A kwh/(m 2.rok) 89,8 vztažená na celkovou podlahovou plochu Web: protech@protech.cz Tel.: Stránka: 4 / 8

6 D8 V trání a klimatizace Mechanické v trání 8.1 Typ v tracího systému 8.2 Tepelný výkon kw 0,0 8.3 Jmenovitý elektrický p íkon kw systému v trání 0,0 8.4 Jmenovité pr tokové množství m 3 /hod vzduchu 0,0 8.5 P evažující regulace v trání 8.6 Údržba v tracího systému Pravidelná Pravidelná smluvní Není Zvlh ování vzduchu 8.7 Typ zvlh ovací jednotky 8.8 Jmenovitý p íkon systému kw zvlh ování 0,0 8.9 Použité médium pro zvlh ování Pára Voda 8.10 Regulace klimatiza ní jednotky 8.11 Údržba klimatizace Pravidelná Pravidelná smluvní Není 8.12 Stav tepelné izolace VZT jednotky a rozvod Chlazení 8.13 Druh systému chlazení není 8.14 Jmenovitý el.p íkon pohonu zdroje chladu kw 0, Jmenovitý chladící výkon kw 0, P evažující regulace zdroje chladu 8.17 P evažující regulace chlazeného prostoru 8.18 Údržba zdroje chladu Pravidelná Pravidelná smluvní Není 8.19 Stav tepelné izolace rozvod chladu D9 Díl í hodnocení energetické náro nosti mechanického v trání (v. zvlh ování) 9.1 Spot eba pomocné energie na mech. Q Aux;Fans GJ/rok 4,1 v trání 9.2 Dodaná energie na zvlh ování Q fuel,hum GJ/rok 0,0 9.3 Energetická náro nost mechanického EP Aux;Fans =Q Aux;Fans +Q Fuel,Hum GJ/rok 4,1 v trání (v. zvlh ování) 9.5 M rná spot eba energie na mech. v trání EP Fans,A kwh/(m 2.rok) 0,5 vztažená na celkovou podlahovou plochu D10 Díl í hodnocení energetické náro nosti chlazení 10.1 Dodaná energie na chlazení Q fuel,c GJ/rok 0, Spot eba pomocné energie na chlazení Q Aux,C GJ/rok 0, Energetická náro nost chlazení EP C =Q fuel,c +Q Aux,c GJ/rok 0, M rná spot eba energie na chlazení EP C,A kwh/(m 2.rok) 0,0 vztažená na celkovou podlahovou plochu Web: protech@protech.cz Tel.: Stránka: 5 / 8

7 D11 P íprava teplé vody (TV) 11.1 Druh p ípravy TV rychlooh ev v zásobníku 11.2 Systém p ípravy TV v budov Centrální Lokální Kombinovaný 11.3 Použitá energie tepelná 11.4 Jmenovitý p íkon pro oh ev TV kw 90, Pr m rná ro ní ú innost zdroje p ípravy % 95,0 Výpo et M ení Odhad 11.6 Objem zásobníku TV litry Údržba zdroje p ípravy TV Pravidelná Pravidelná smluvní Není 11.8 Stav tepelné izolace rozvod TV nové dle Vyhlášky 193/2007 Sb. D12 Díl í hodnocení energetické náro nosti p ípravy teplé vody 12.1 Dodaná energie na p ípravu TV Q fuel,dhw GJ/rok 162, Spot eba pomocné energie na Q Aux,DHW GJ/rok 4,3 p ípravu TV 12.3 Energetická náro nost p ípravy TV EP DHW =Q fuel,dhw +Q Aux,DHW GJ/rok 166, M rná spot eba energie na EP DHW,A kwh/(m 2.rok) 21,7 p ípravu TV vztažená na celkovou podlahovou plochu D13 Osv tlení 13.1 Typ osv tlovací soustavy B žná (úsporné žárovky) 13.2 Celkový elektrický p íkon osv tlení budovy W Zp sob ovládání osv tlovací soustavy ru ní, spole né prostory domu automatické D14 Díl í hodnocení energetické náro nosti osv tlení 14.1 Dodaná energie na osv tlení Q fuel,light,e GJ/rok 34, Energetická náro nost osv tlení EP Light =Q fuel,light,e GJ/rok 34, M rná spot eba energie na osv tlení vztažená na celkovou podlahovou plochu EP Light,A kwh/(m 2.rok) 4,5 D15 Ukazatel celkové energetické náro nosti budovy 15.1 Energetická náro nost budovy EP GJ/rok 893, M rná spot eba energie na celkovou EP A kwh/(m 2.rok) 116,4 podlahovou plochu 15.5 T ída energetické náro nosti hodnocené budovy Vyhovující C Web: protech@protech.cz Tel.: Stránka: 6 / 8

8 E1 Dodaná energie z vn jší strany systémové hranice budovy stanovená bilan ním hodnocením Vypo tené množství Energie skute n Jednotková cena Energonositel dodané energie dodaná do budovy GJ/rok GJ/rok K /GJ Zemní plyn 847,83 0,00 0,00 Elekt ina 46,05 0,00 0,00 Celkem 893,88 0,00 E2 Energie vyrobená v budov Druh zdroje energie Vypo tené množství vyrobené energie GJ/rok Celkem 0,0 F1 Ekologická a ekonomická proveditelnost alternativních systém a kogenerace u nových budov s podlahovou plochou nad 1000 m 2 Místní obnovitelný zdroj Kogenerace Dálkové vytáp ní nebo chlazení Blokové vytáp ní nebo chlazení Tepelné erpadlo Jiné F2 Postup a výsledky posouzení ekologické a ekonomické proveditelnosti techniky dostupných a vhodných alternativních systém dodávek energie Jako alternativní systém pro dodávku energie je možné využit instalace kapalinových kolektor slune ního zá ení pro p edeh ev teplé vody. Kolektory budou umíst ny na rovné st eše objektu, kde je k dispozici prostor pro maximáln 34 ks kolektor o ploše á 2m2. Optimaliza ním výpo tem bylo vyhodnoceno jako ideální ešení instalace 15 ks kolektor o celkové ploše 30 m2. Dle klimatických podmínek dané lokality a pr m rné ú innosti kapalinových kolektor lze p edpokládat, že ro ní úspora tepelné energie pro p ípravu TV dosáhne celkem: Qkol = 62,5 GJ/rok ro ní úspora K Prostá návratnost = 13,2 let G1 Doporu ená opat ení Úspora Investi ní Prostá Popis opat ení energie náklady doba (GJ) (tis. K ) návratnosti solární kolektory 62,5 410,0 13,2 Úspora celkem se zahrnutím synergických vliv 62,5 410,0 13,2 Web: protech@protech.cz Tel.: Stránka: 7 / 8

9 G2 Hodnocení budovy po provedení doporu ených opat ení Energetická náro nost budovy EP GJ/rok 831,4 M rná spot eba energie na celkovou EP A kwh/(m 2.rok) 108,3 podlahovou plochu T ída energetické náro nosti Vyhovující C H1 Dopl ující údaje k hodnocené budov Protokol energetické náro nosti budovy vyjad uje projektovaný stav. Sou ástí protokolu je také snížení ro ní spot eby tepelné energie pro p ípravu TV instalací kapalinových kolektor slune ního zá ení. Je uvažováno s instalací 15 ks kolektor o celkové ploše 30 m2 na st eše objektu. ešení je technicky proveditelné. H2 Seznam podklad použitých k hodnocení budovy Výkresová dokumentace stavebního ešení, projektová dokumentace vytáp ní, projektová dokumentace VZT, klimatická data pro danou lokalitu, konzultace se zadavatelem Doba platnosti pr kazu : Pr kaz vypracoval : Ing. Dagmar Tkadlecová Osv d ení.: 521 Datum vypracování : Web: protech@protech.cz Tel.: Stránka: 8 / 8

10 CENTRAL GROUP a.s. - Praha 4 Datum tisku: Typ budovy, místní ozna ení: BD - Bytový d m Adresa budovy: Celková podlahová plocha A c : m 2 <43 A stávající stav Hodnocení budovy po realizaci doporu ení B C C C D E F >245 G M rná vypo tená ro ní spot eba energie v kwh/(m 2.rok) Celková vypo tená ro ní dodaná energie v GJ Podíl dodané energie p ipadající na [%]: , ,4 Vytáp ní Chlazení V trání Teplá voda Osv tlení 77,1 0,0 0,5 18,6 3,8 Doba platnosti pr kazu : Pr kaz vypracoval Jméno a p íjmení : Ing. Dagmar Tkadlecová Osv d ení. : 521 Datum vypracování : Web: protech@protech.cz Tel.: Stránka: 1 / 1
