Optimalizace magnetického pole čidla indukčního průtokoměru

Rozměr: px

Začít zobrazení ze stránky:

Download "Optimalizace magnetického pole čidla indukčního průtokoměru"

Martin Hruda
před 8 lety
Počet zobrazení:

1 Optimalizace magnetického pole čidla indukčního průtokoměru Rosický Jakub TECHNICKÁ UNIVERZITA V LIBERCI Fakulta mechatroniky, informatiky a mezioborových studií Tento materiál vznikl v rámci projektu ESF CZ.1.07/2.2.00/ , který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR

mezioborových studií Tento materiál vznikl v rámci projektu ESF CZ.1.07/2.

2 Body zpracování bakalářské práce Teorie elektromagnetických průtokoměrů, matematické metody FEM a Comsol Multiphysics Simulace magnetického pole elektromagnetického průtokoměru EESA DN 80 (Comsol) Porovnání simulace a reálného modelu

Comsol Multiphysics Simulace magnetického pole

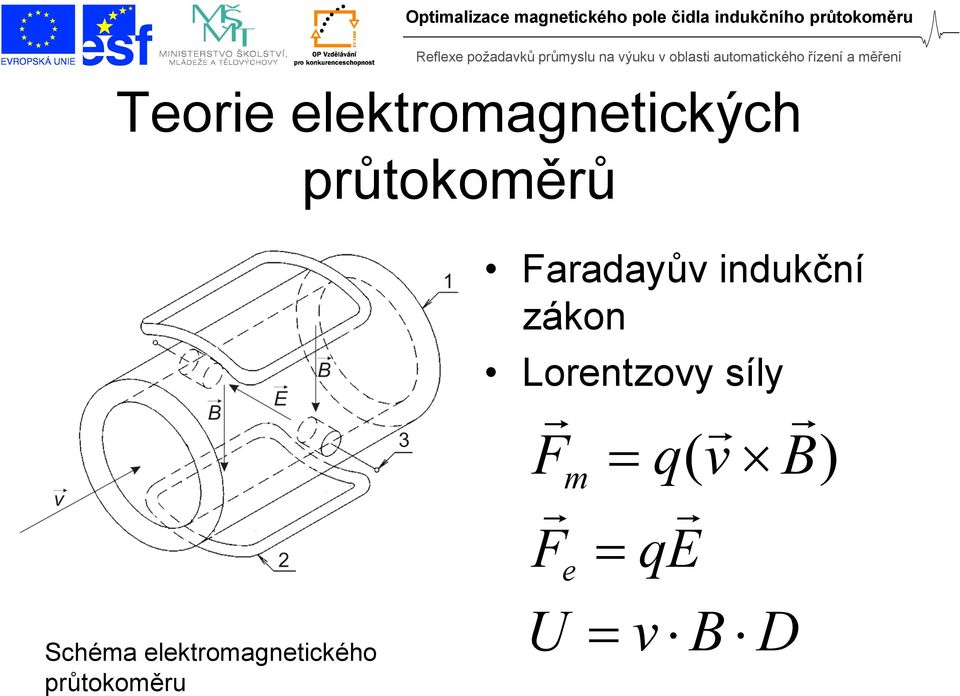

3 Teorie elektromagnetických průtokoměrů Faradayův indukční zákon Lorentzovy síly F m q( v B) F e qe Schéma elektromagnetického průtokoměru U v B D

4 Příprava a simulace průtokoměrů v programu Comsol 1. Vytvoření geometrie modelu (3D Cad model) 2. Nastavení vlastností oblastí a okrajových podmínek 3. Zasíťování modelu (mesh) 4. Výpočet modelu 5. Zpracování výsledného modelu

Nastavení vlastností oblastí a okrajových podmínek 3.

5 Modely simulací Vliv svorníků na magnetické pole Vliv modifikovaných cívek průtokoměru Vliv modifikovaných svorníků na cívky

6 Výpočet výsledného napětí U B U ( v B) dl A

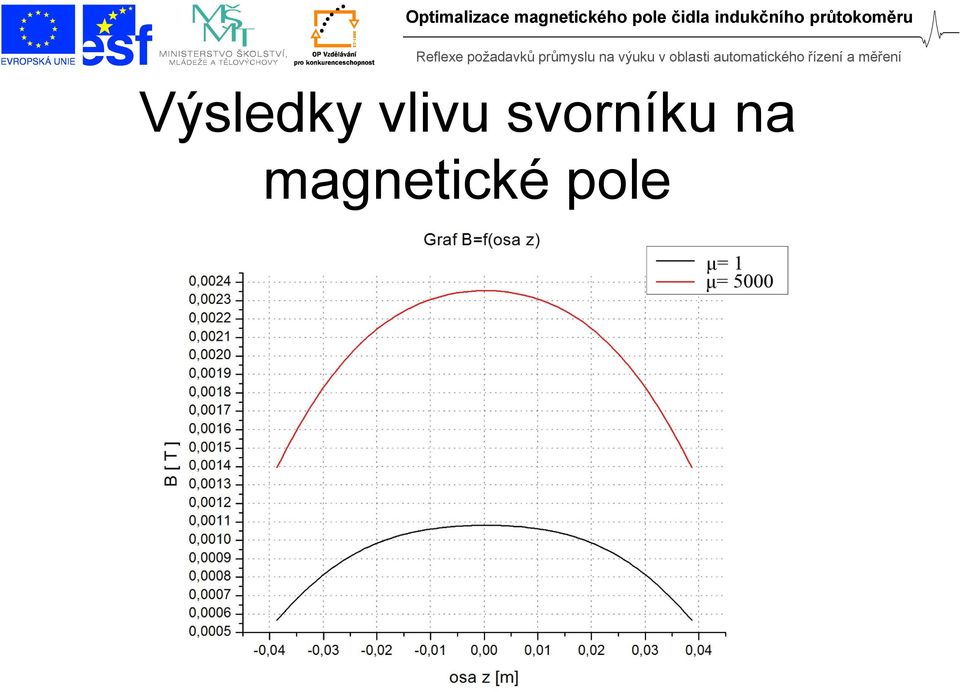

7 Výsledky vlivu svorníku na magnetické pole

8 Řez průtokoměrem DN 80 se svorníkem μ=1 se zobrazeným magnetickým polem

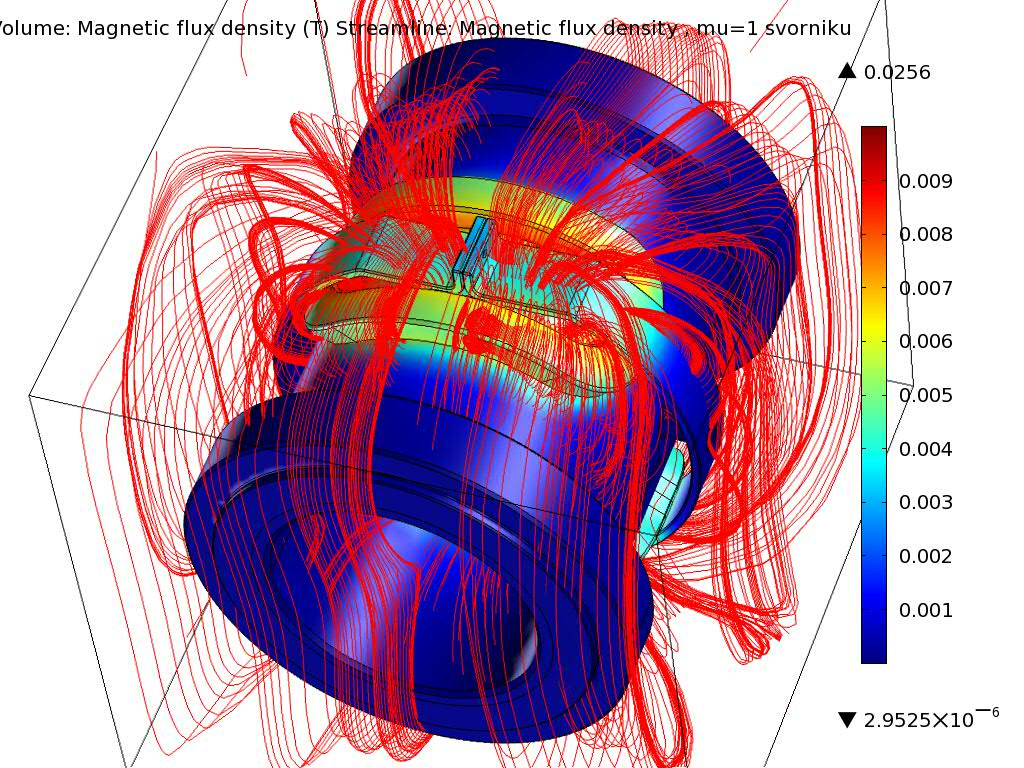

9 Optimalizace magnetického pole čidla indukčního průtokoměru Zobrazení indukčních čar se svorníkem o μ=1

10 Zobrazení indukčních čar se svorníkem o μ=5000

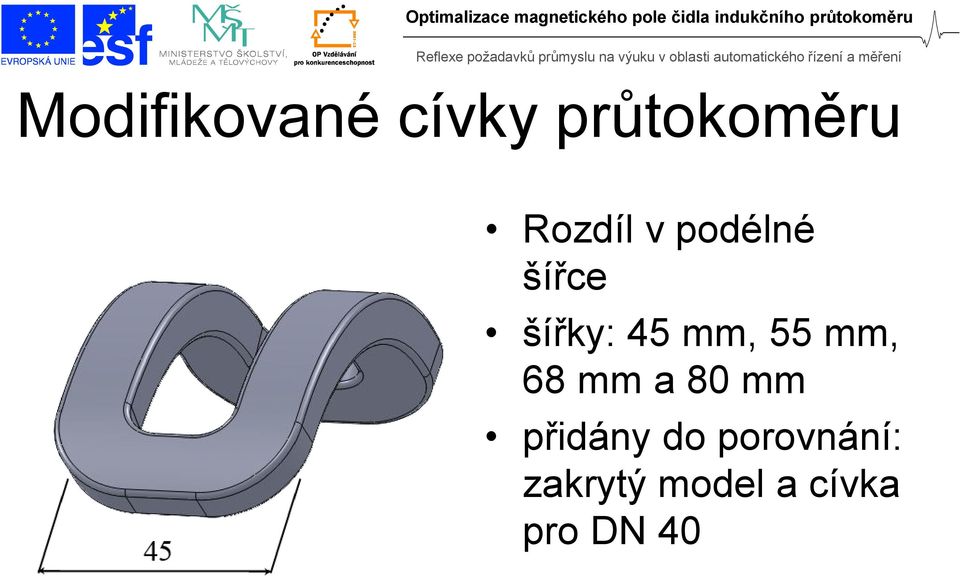

11 Modifikované cívky průtokoměru Rozdíl v podélné šířce šířky: 45 mm, 55 mm, 68 mm a 80 mm přidány do porovnání: zakrytý model a cívka pro DN 40

12 Hodnoty modifikovaných cívek Typ B D [mwb m -1 ] v [m s -1 ] U [mv] š. 45 mm 0, ,588 š. 55 mm 0, ,905 š. 68 mm 0, ,136 š. 80 mm 0, ,089 š. 55 mm z 0, ,894 DN 40 0, ,691

55 mm 0,159 12 1,905 š. 68 mm 0,178 12 2,136 š.

13 Modifikované svorníky na cívky Šířka svorníků: 11 mm, 21 mm a 28 mm Pro cívky 55 mm, 68 mm a 80 mm Celkově 9 modelů

14 Grafy pro modifikované svorníky na cívky Závislost B na ose z ležící na spojnici pro cívku 55 mm Závislost B na ose z ležící na spojnici pro cívku 68 mm

15 Graf pro modifikované svorníky na cívky Závislost B na ose z ležící na spojnici pro cívku 80 mm

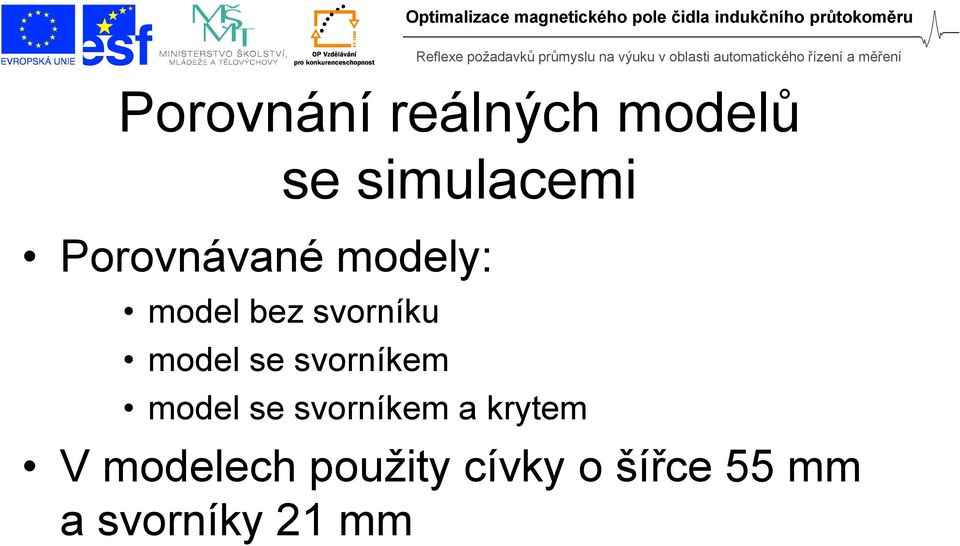

16 Porovnání reálných modelů se simulacemi Porovnávané modely: model bez svorníku model se svorníkem model se svorníkem a krytem V modelech použity cívky o šířce 55 mm a svorníky 21 mm

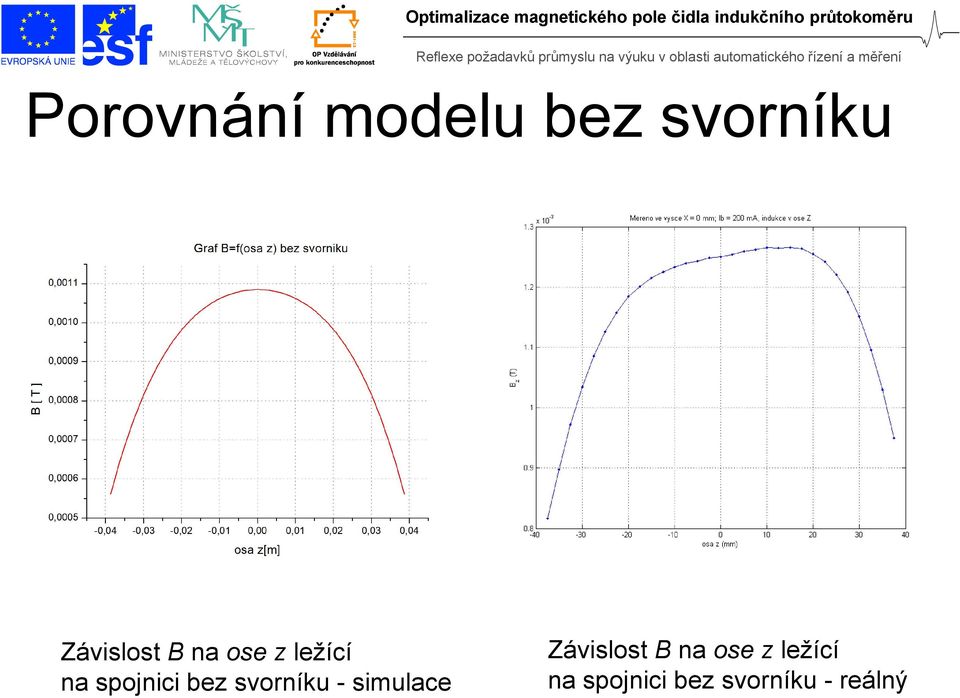

17 Porovnání modelu bez svorníku Závislost B na ose z ležící na spojnici bez svorníku - simulace Závislost B na ose z ležící na spojnici bez svorníku - reálný

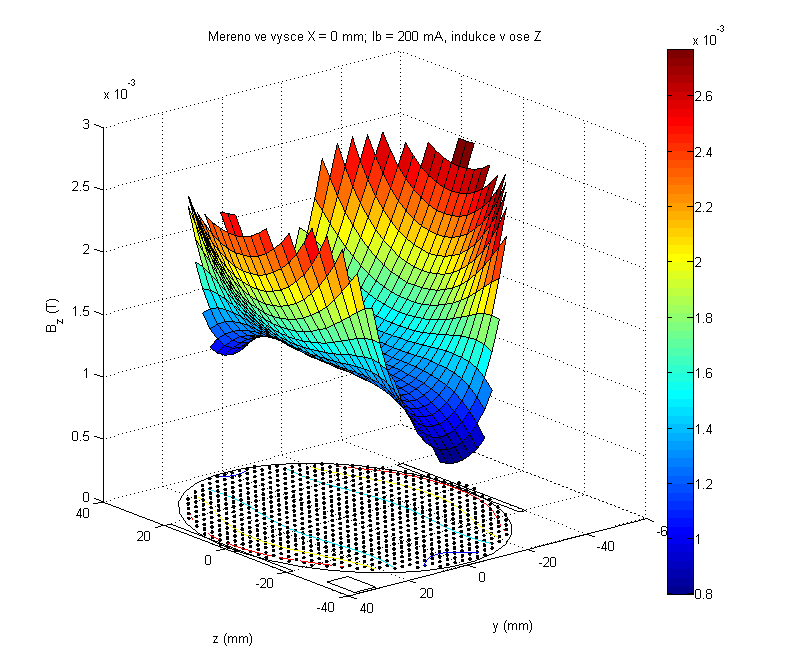

18 Rozložené magnetické pole v rovině symetrie průtokoměru bez svorníku

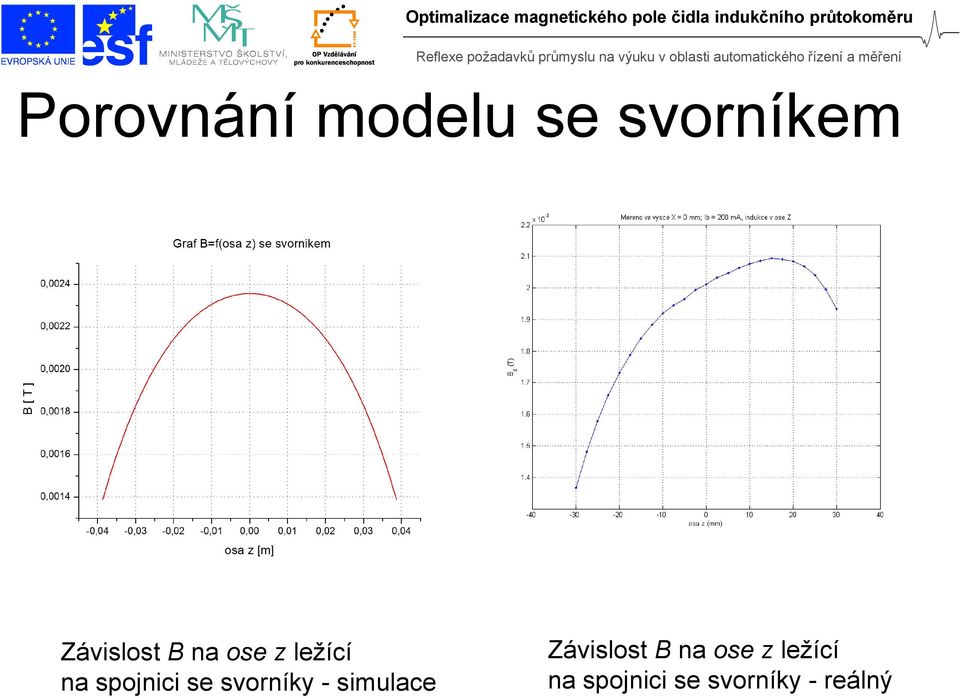

19 Porovnání modelu se svorníkem Závislost B na ose z ležící na spojnici se svorníky - simulace Závislost B na ose z ležící na spojnici se svorníky - reálný

20 Porovnání modelu se svorníkem a krytem Závislost B na ose z ležící na spojnici se svorníky a krytem - simulace Závislost B na ose z ležící na spojnici se svorníky a krytem - reálný

21 Závěr Největší napětí U při cívce 68 mm a svorníku 28 mm Reálný model: cívky o šířce 55 mm se svorníkem 21 mm Při porovnání simulací s reálným modelem se maximální hodnoty v grafech lišily přibližně o T (10%) Měření prokázalo, že model byl vytvořen ve shodě s realitou.

22 Děkuji Vám za pozornost
