1 Šachetní dve e 1

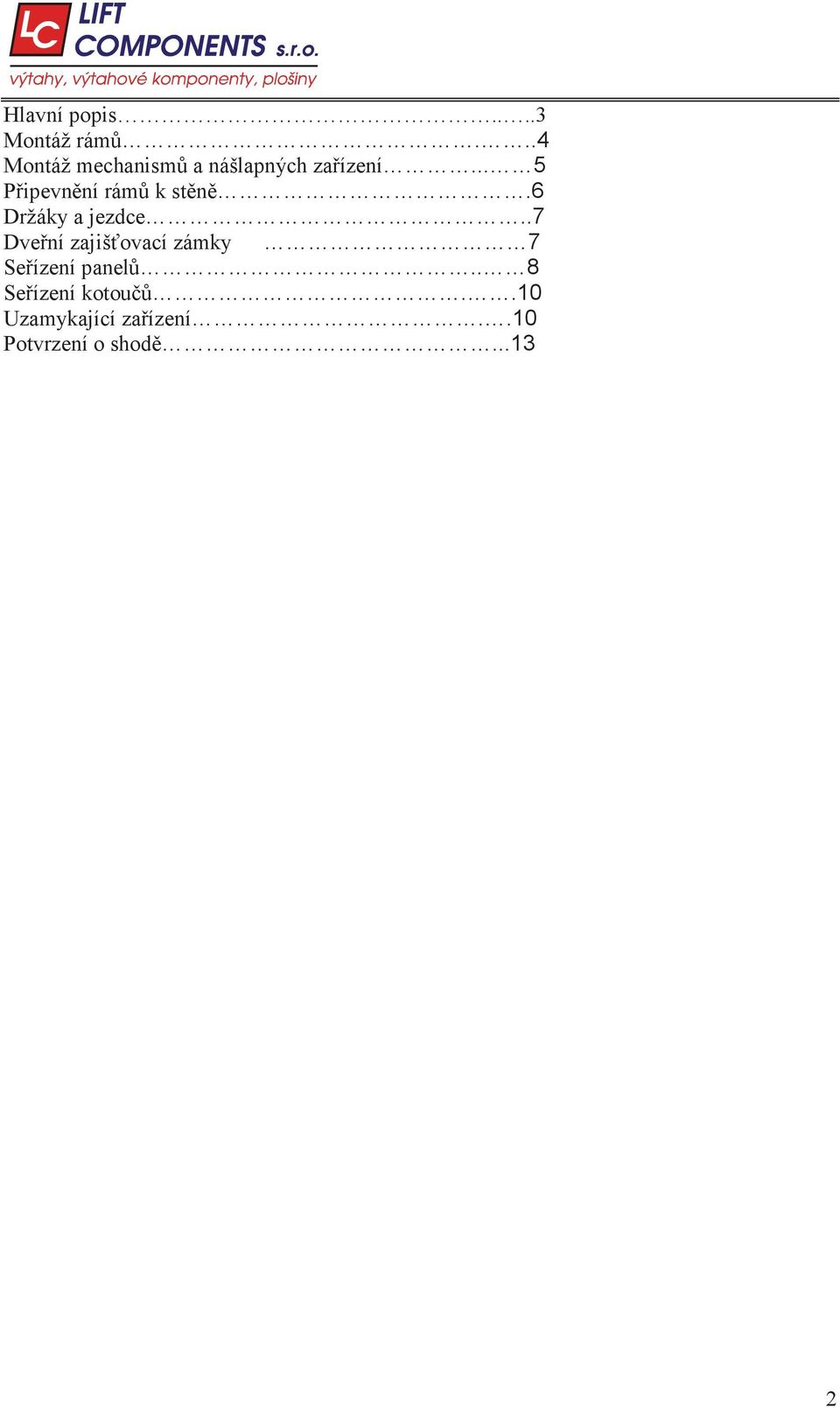

2 Hlavní popis....3 Montáž rám...4 Montáž mechanism a nášlapných za ízení... 5 P ipevn ní rám k st n.6 Držáky a jezdce..7 Dve ní zajiš ovací zámky 7 Se ízení panel.. 8 Se ízení kotou..10 Uzamykající za ízení..10 Potvrzení o shod

3 Hlavní popis 1, Hlavice 2, Mechanismus 3, Desky 4,Rámy 5,Panely 6, Nášlapné za ízení a jejich podp ry 7, Fixující držák 3

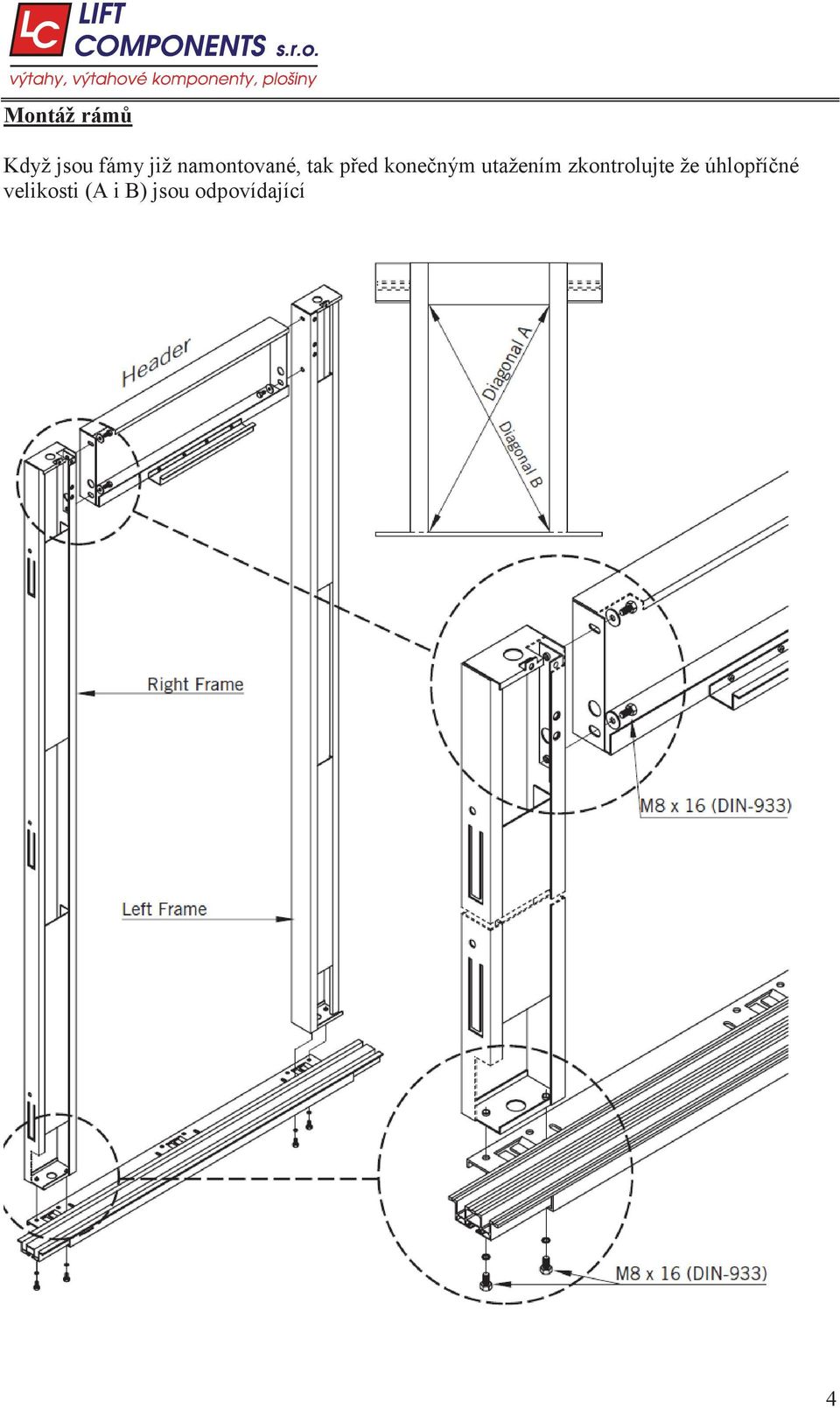

4 Montáž rám Když jsou fámy již namontované, tak p ed kone ným utažením zkontrolujte že úhlop í né velikosti (A i B) jsou odpovídající 4

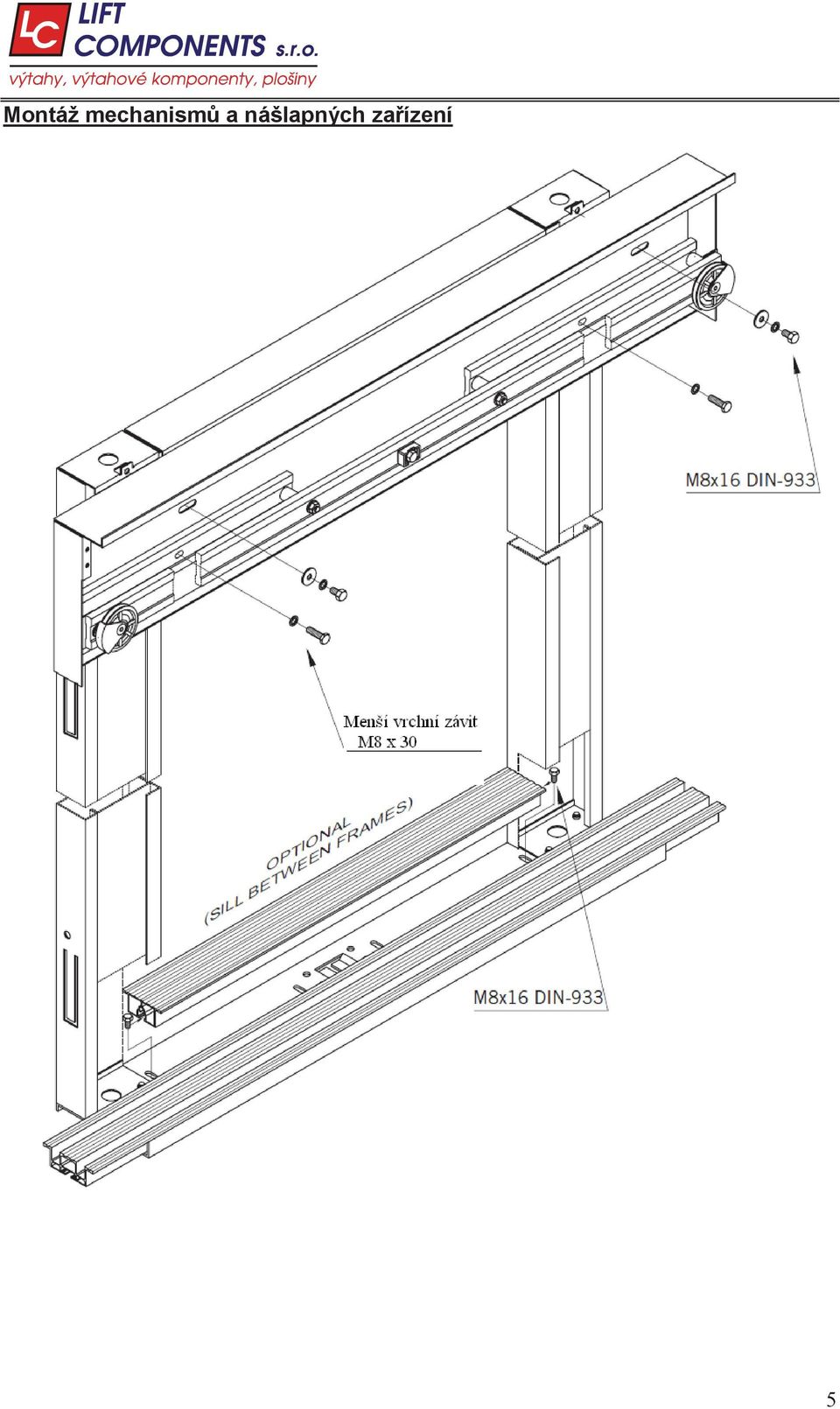

5 Montáž mechanism a nášlapných za ízení 5

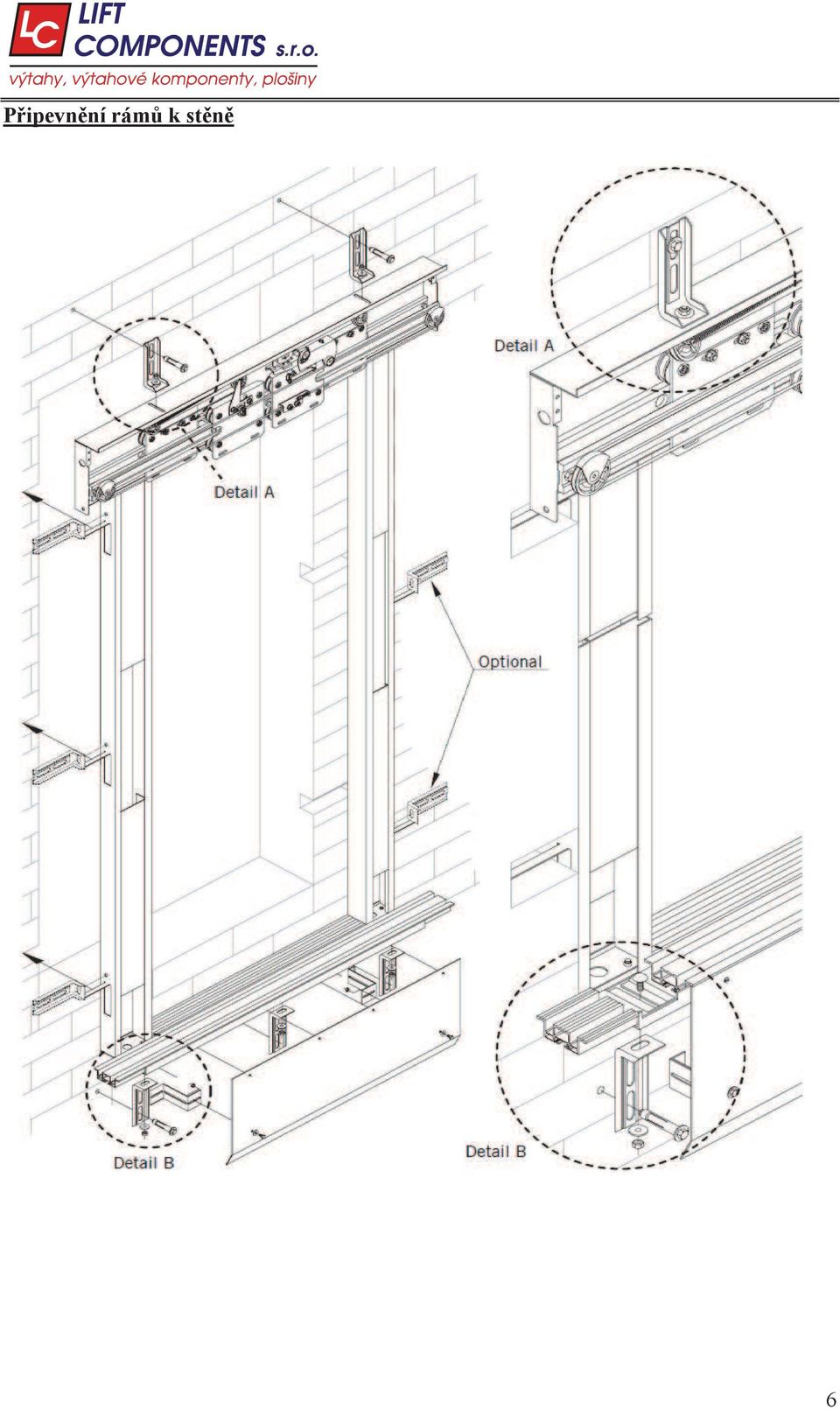

6 P ipevn ní rám k st n 6

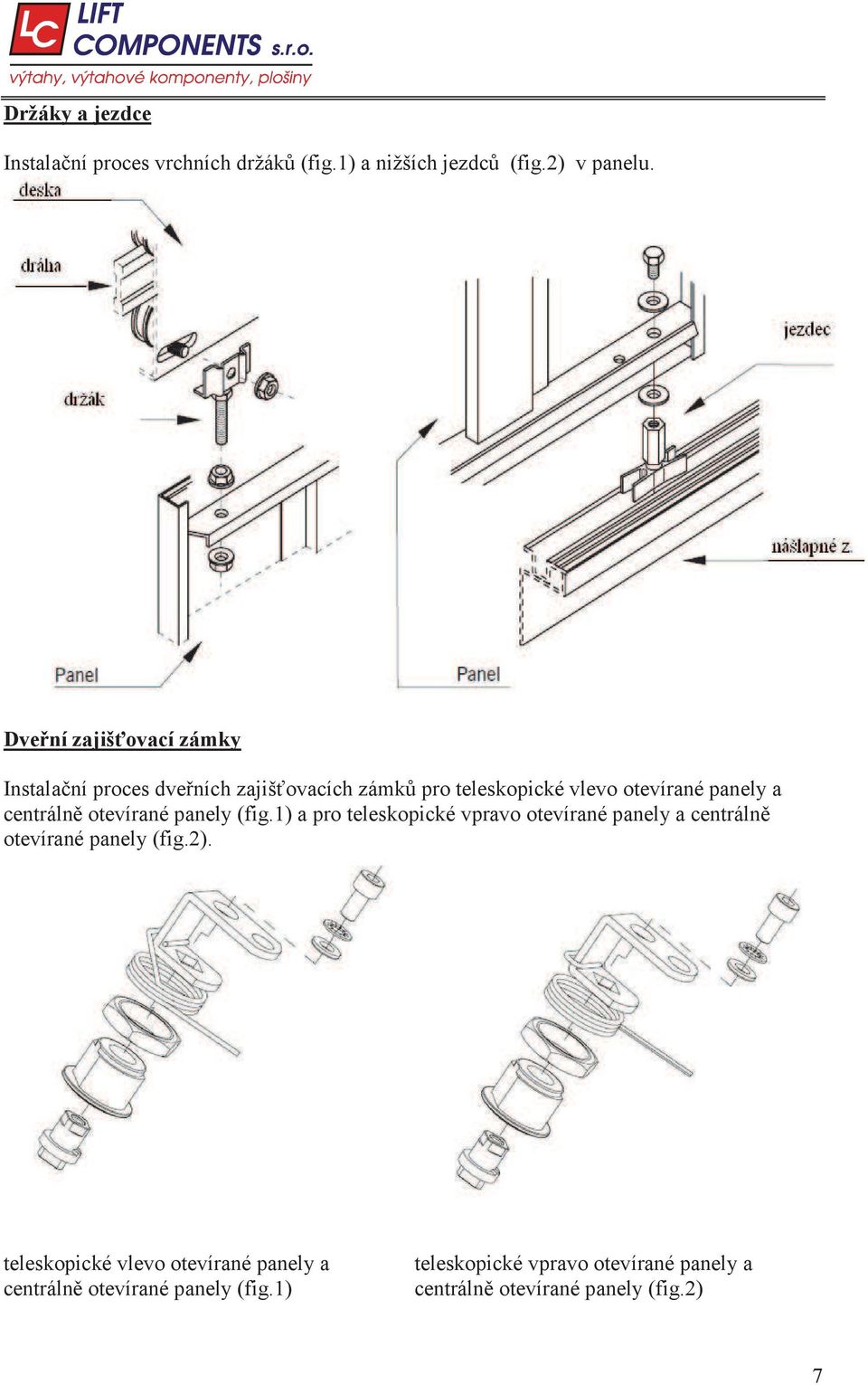

7 Držáky a jezdce Instala ní proces vrchních držák (fig.1) a nižších jezdc (fig.2) v panelu. Dve ní zajiš ovací zámky Instala ní proces dve ních zajiš ovacích zámk pro teleskopické vlevo otevírané panely a centráln otevírané panely (fig.1) a pro teleskopické vpravo otevírané panely a centráln otevírané panely (fig.2). teleskopické vlevo otevírané panely a centráln otevírané panely (fig.1) teleskopické vpravo otevírané panely a centráln otevírané panely (fig.2) 7

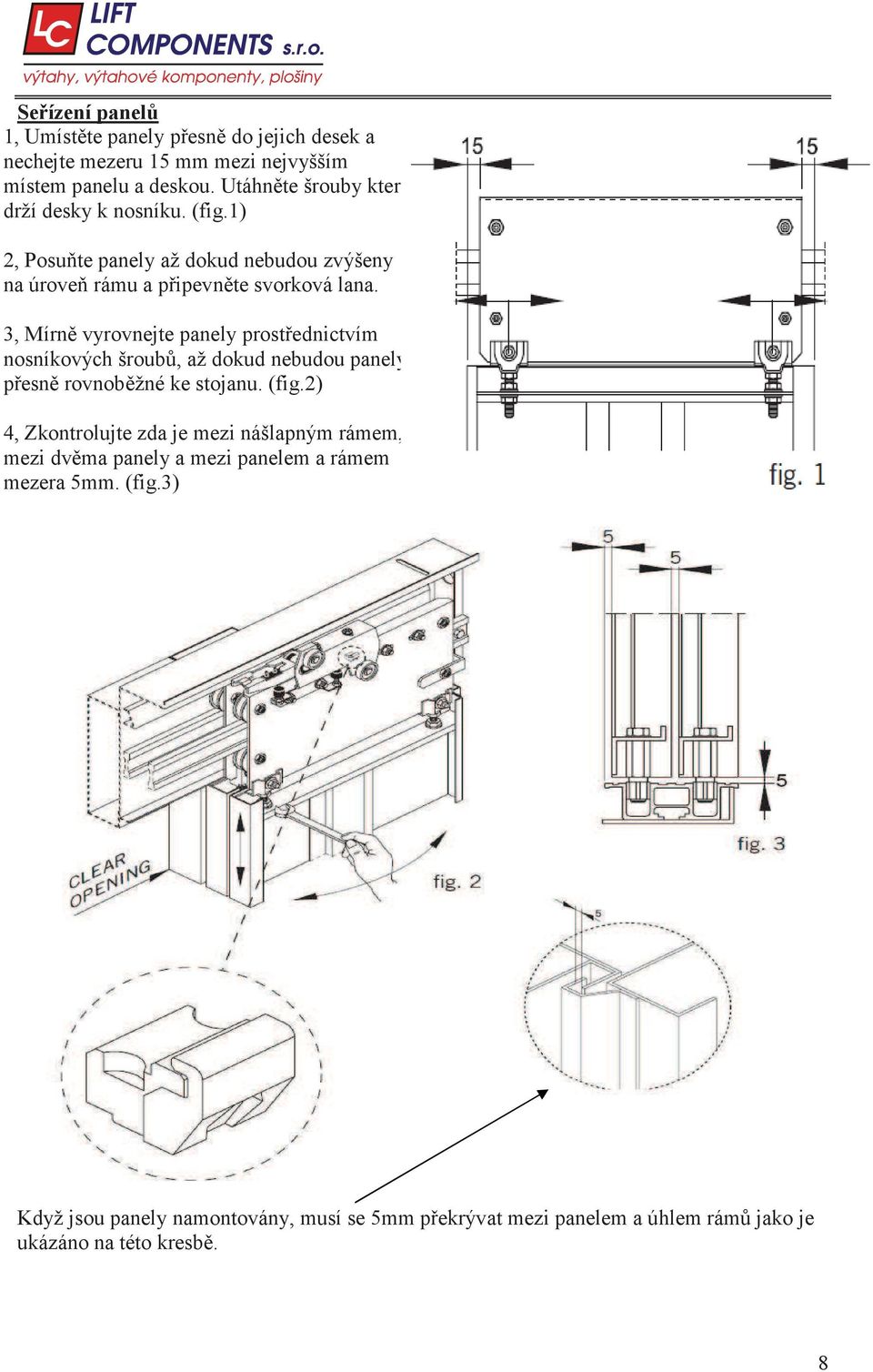

8 Se ízení panel 1, Umíst te panely p esn do jejich desek a nechejte mezeru 15 mm mezi nejvyšším místem panelu a deskou. Utáhn te šrouby které drží desky k nosníku. (fig.1) 2, Posu te panely až dokud nebudou zvýšeny na úrove rámu a p ipevn te svorková lana. 3, Mírn vyrovnejte panely prost ednictvím nosníkových šroub, až dokud nebudou panely p esn rovnob žné ke stojanu. (fig.2) 4, Zkontrolujte zda je mezi nášlapným rámem, mezi dv ma panely a mezi panelem a rámem mezera 5mm. (fig.3) Když jsou panely namontovány, musí se 5mm p ekrývat mezi panelem a úhlem rám jako je ukázáno na této kresb. 8

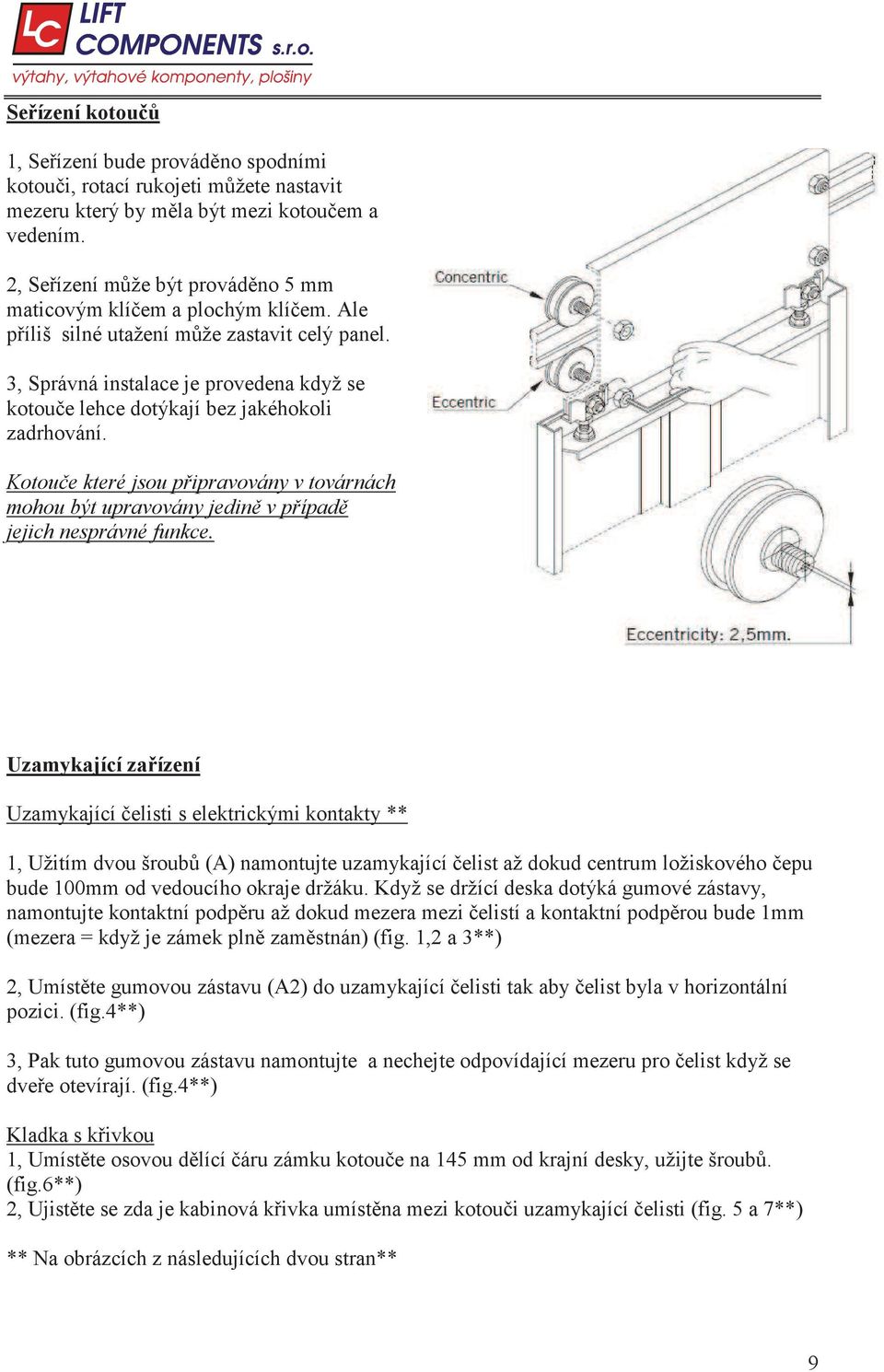

9 Se ízení kotou 1, Se ízení bude provád no spodními kotou i, rotací rukojeti m žete nastavit mezeru který by m la být mezi kotou em a vedením. 2, Se ízení m že být provád no 5 mm maticovým klí em a plochým klí em. Ale p íliš silné utažení m že zastavit celý panel. 3, Správná instalace je provedena když se kotou e lehce dotýkají bez jakéhokoli zadrhování. Kotou e které jsou p ipravovány v továrnách mohou být upravovány jedin v p ípad jejich nesprávné funkce. Uzamykající za ízení Uzamykající elisti s elektrickými kontakty ** 1, Užitím dvou šroub (A) namontujte uzamykající elist až dokud centrum ložiskového epu bude 100mm od vedoucího okraje držáku. Když se držící deska dotýká gumové zástavy, namontujte kontaktní podp ru až dokud mezera mezi elistí a kontaktní podp rou bude 1mm (mezera = když je zámek pln zam stnán) (fig. 1,2 a 3**) 2, Umíst te gumovou zástavu (A2) do uzamykající elisti tak aby elist byla v horizontální pozici. (fig.4**) 3, Pak tuto gumovou zástavu namontujte a nechejte odpovídající mezeru pro elist když se dve e otevírají. (fig.4**) Kladka s k ivkou 1, Umíst te osovou d lící áru zámku kotou e na 145 mm od krajní desky, užijte šroub. (fig.6**) 2, Ujist te se zda je kabinová k ivka umíst na mezi kotou i uzamykající elisti (fig. 5 a 7**) ** Na obrázcích z následujících dvou stran** 9

10 10

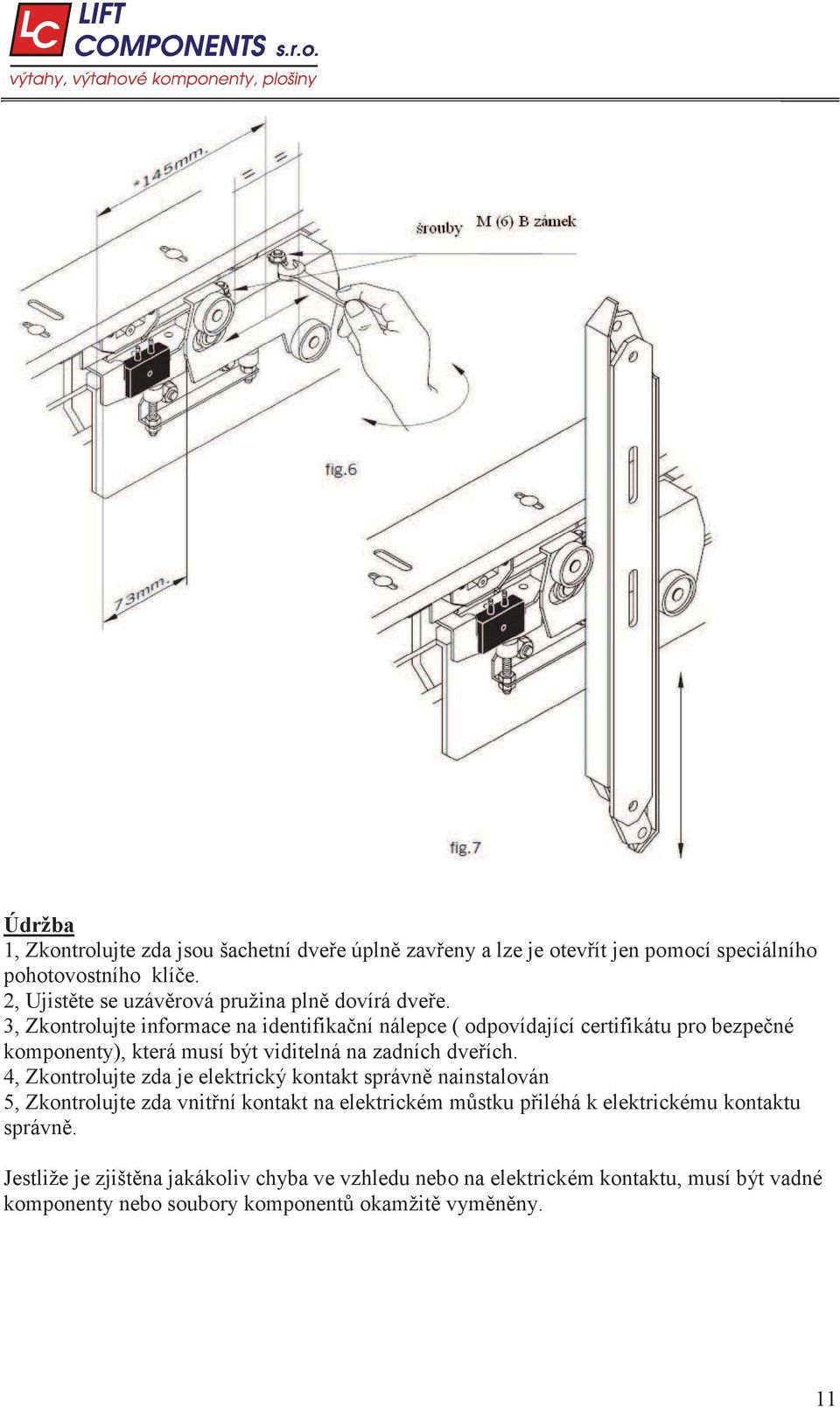

11 Údržba 1, Zkontrolujte zda jsou šachetní dve e úpln zav eny a lze je otev ít jen pomocí speciálního pohotovostního klí e. 2, Ujist te se uzáv rová pružina pln dovírá dve e. 3, Zkontrolujte informace na identifika ní nálepce ( odpovídající certifikátu pro bezpe né komponenty), která musí být viditelná na zadních dve ích. 4, Zkontrolujte zda je elektrický kontakt správn nainstalován 5, Zkontrolujte zda vnit ní kontakt na elektrickém m stku p iléhá k elektrickému kontaktu správn. Jestliže je zjišt na jakákoliv chyba ve vzhledu nebo na elektrickém kontaktu, musí být vadné komponenty nebo soubory komponent okamžit vym n ny. 11

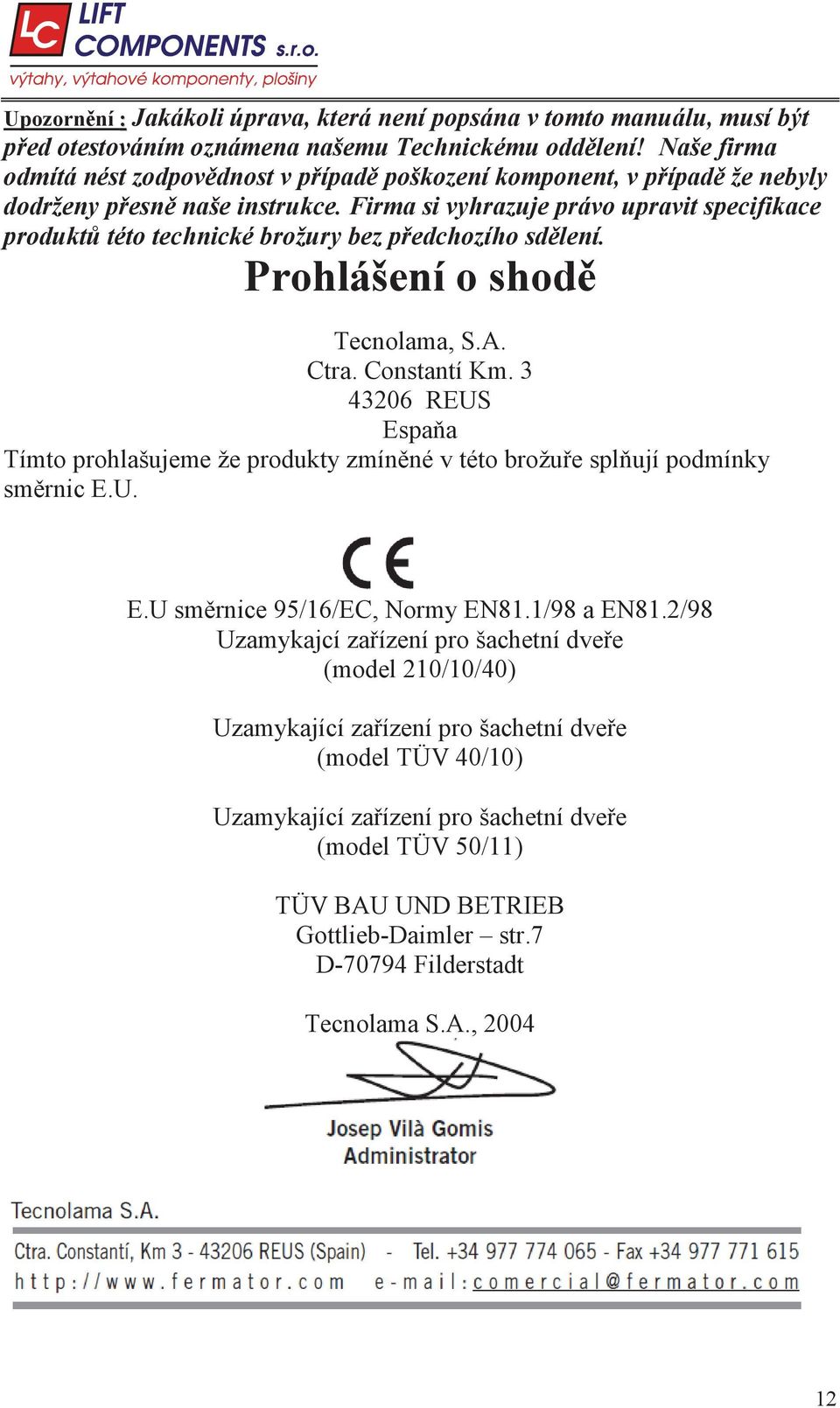

12 Upozorn ní : Jakákoli úprava, která není popsána v tomto manuálu, musí být p ed otestováním oznámena našemu Technickému odd lení! Naše firma odmítá nést zodpov dnost v p ípad poškození komponent, v p ípad že nebyly dodrženy p esn naše instrukce. Firma si vyhrazuje právo upravit specifikace produkt této technické brožury bez p edchozího sd lení. Prohlášení o shod Tecnolama, S.A. Ctra. Constantí Km REUS Espa a Tímto prohlašujeme že produkty zmín né v této brožu e spl ují podmínky sm rnic E.U. E.U sm rnice 95/16/EC, Normy EN81.1/98 a EN81.2/98 Uzamykajcí za ízení pro šachetní dve e (model 210/10/40) Uzamykající za ízení pro šachetní dve e (model TÜV 40/10) Uzamykající za ízení pro šachetní dve e (model TÜV 50/11) TÜV BAU UND BETRIEB Gottlieb-Daimler str.7 D Filderstadt Tecnolama S.A.,
