1 NORDARCH Ing. Jaromír Matějíček ODBORNÝ POSUDEK Odborné posouzení stavu ploché střechy a koncepční návrh nápravných opatření Bytový dům Bendlova Česká Lípa Zpracováno: květen 2015 Vypracoval: Ing. Jaromír Matějíček, ČKAIT

2 OBSAH 1. VŠEOBECNĚ str PODKLADY str ÚKOL POSUDKU str PRŮZKUM STŘECHY OBJEKTU str PROBLEMATIKA str NÁLEZ str Stručný popis objektu 6.2. Stručný popis střechy 6.3. Zjištěný stav střechy Skladba střešního pláště Hydroizolace v ploše 7. POSUDEK str Tepelnětechnické posouzení skladby stropu nad posledním podlažím Vstupní parametry výpočtu Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Hodnocení stávajícího tepelně technického stavu střechy 7.2. Posouzení zjištěného stavu střechy 8. KONCEPČNÍ NÁVRH OPRAVY STŘECHY str Obecně 8.2. Návrh opravy střechy Návrh nove skladby střešního pláště 8.3. Postup provádění 9. TEPELNĚTECHNICKÉ POSOUZENÍ NAVRŽENÉ SKLADBY STŘECHY str Vstupní parametry výpočtu 9.2. Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Vypočtené hodnoty (vypočet proveden v programu Tepelná technika 1D) 10. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ K VARIANTÁM str ZÁVĚREČNÁ DOPORUČENÍ str NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ str. 19 2

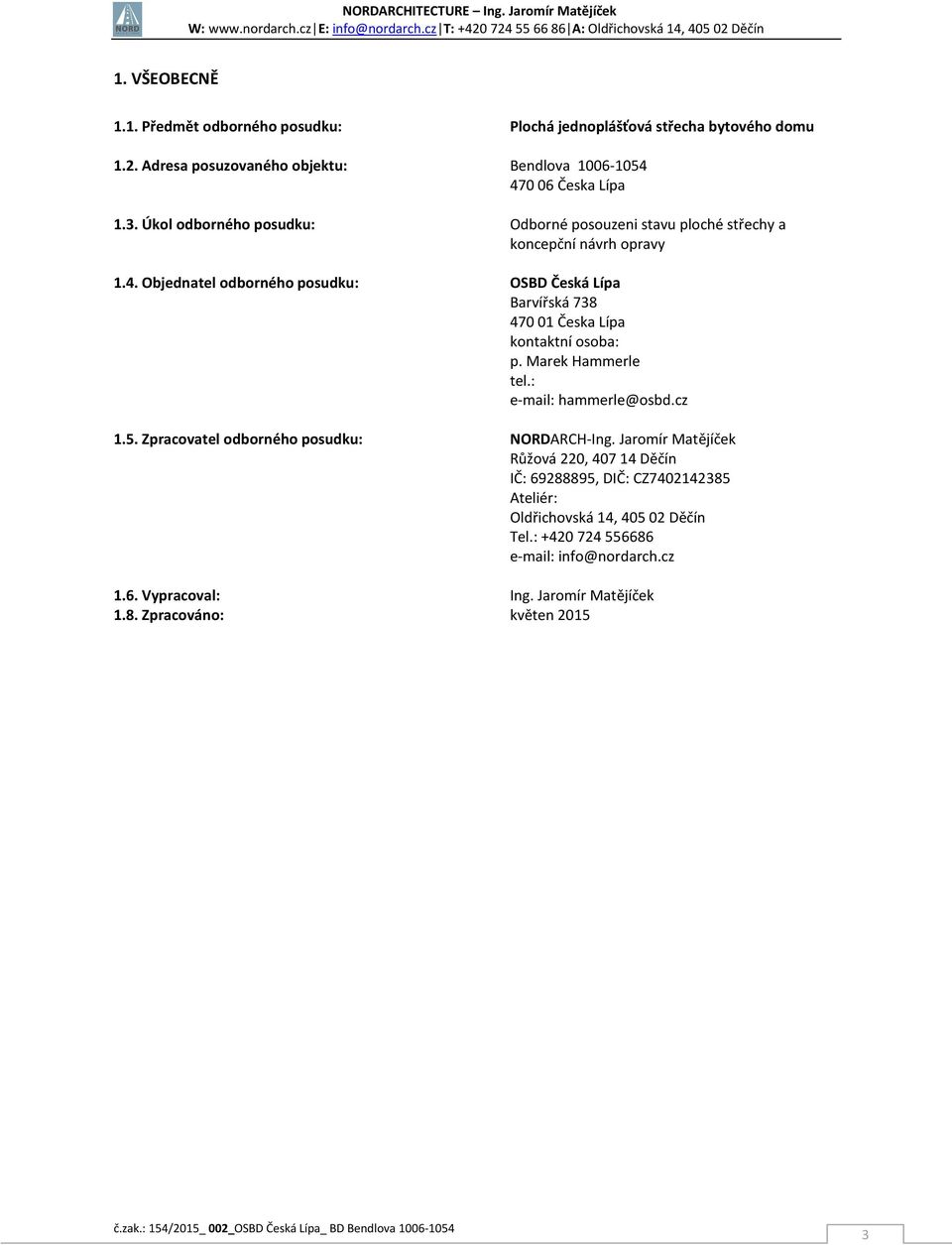

3 1. VŠEOBECNĚ 1.1. Předmět odborného posudku: Plochá jednoplášťová střecha bytového domu 1.2. Adresa posuzovaného objektu: Bendlova Česka Lípa 1.3. Úkol odborného posudku: Odborné posouzeni stavu ploché střechy a koncepční návrh opravy 1.4. Objednatel odborného posudku: OSBD Česká Lípa Barvířská Česka Lípa kontaktní osoba: p. Marek Hammerle tel.: hammerle@osbd.cz 1.5. Zpracovatel odborného posudku: NORDARCH-Ing. Jaromír Matějíček Růžová 220, Děčín IČ: , DIČ: CZ Ateliér: Oldřichovská 14, Děčín Tel.: info@nordarch.cz 1.6. Vypracoval: Ing. Jaromír Matějíček 1.8. Zpracováno: květen

4 2. PODKLADY 1. Průzkum objektu provedeny dne Fotodokumentace pořízena při průzkumu 3. Sonda do skladby střechy provedená při průzkumu 4. ČSN Navrhovaní střech Základní ustanoveni 5. ČSN P Hydroizolace staveb Povlakové hydroizolace Základní ustanoveni 6. ČSN Tepelná ochrana budov 7. ČSN Tepelná ochrana budov Část 2: Požadavky 8. ČSN EN ISO 6946 Stavební prvky a stavební konstrukce 9. ČSN Klempířské práce stavební U předpisů a norem platí poslední zněni včetně novelizaci a změn vydaných k datu zpracováni posudku. 4

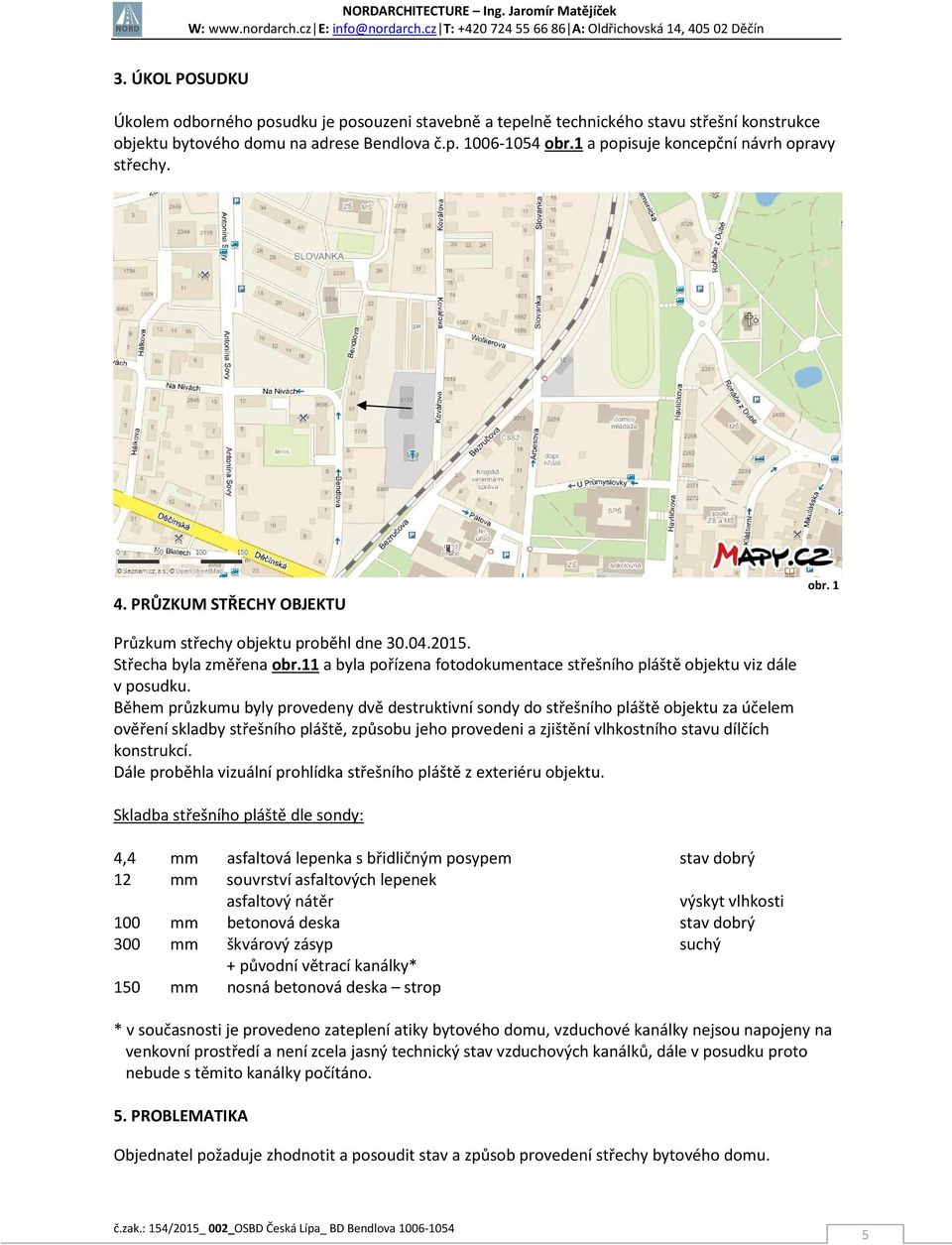

5 3. ÚKOL POSUDKU Úkolem odborného posudku je posouzeni stavebně a tepelně technického stavu střešní konstrukce objektu bytového domu na adrese Bendlova č.p obr.1 a popisuje koncepční návrh opravy střechy. 4. PRŮZKUM STŘECHY OBJEKTU obr. 1 Průzkum střechy objektu proběhl dne Střecha byla změřena obr.11 a byla pořízena fotodokumentace střešního pláště objektu viz dále v posudku. Během průzkumu byly provedeny dvě destruktivní sondy do střešního pláště objektu za účelem ověření skladby střešního pláště, způsobu jeho provedeni a zjištění vlhkostního stavu dílčích konstrukcí. Dále proběhla vizuální prohlídka střešního pláště z exteriéru objektu. Skladba střešního pláště dle sondy: 4,4 mm asfaltová lepenka s břidličným posypem stav dobrý 12 mm souvrství asfaltových lepenek asfaltový nátěr výskyt vlhkosti 100 mm betonová deska stav dobrý 300 mm škvárový zásyp suchý + původní větrací kanálky* 150 mm nosná betonová deska strop * v současnosti je provedeno zateplení atiky bytového domu, vzduchové kanálky nejsou napojeny na venkovní prostředí a není zcela jasný technický stav vzduchových kanálků, dále v posudku proto nebude s těmito kanálky počítáno. 5. PROBLEMATIKA Objednatel požaduje zhodnotit a posoudit stav a způsob provedení střechy bytového domu. 5

6 Zvážit možnosti jejího dodatečného zateplení a navrhnout způsob opravy střešního pláště v jedné variantě, resp. určit minimální tloušťky izolantu pro hodnoty požadované a doporučené technickou normou ČSN NÁLEZ 6.1. Stručný popis objektu Jedná se o bytový dům, který byl dokončen v letech minulého století jako jeden z objektů systémové výstavby České Lípě. Objekt má 4 nadzemních podlaží a zvýšený suterén. Půdorysné rozměry bytového domu 37,00m x 11,50m. Nosnou konstrukci objektu tvoří soustava příčných a podélných zděných nosných stěn. Stropní konstrukce jsou provedeny jako betonové přepokládané tl. 150 mm. Objekt se nachází na sídlišti v severozápadní části města Česká Lípa. Podélná osa objektu je orientovaná vzhledem ke světovým stranám přibližně sever - jih. Hlavní vstupy do objektů jsou situovány na západní stranu objektu do výškové úrovně 1.NP (zvýšené podlaží). Na vstup navazuje chodba a komunikační prostor schodiště, z něhož jsou následně vstupu do jednotlivých bytových jednotek. Vedlejší, zadní vstupy do objektů, jsou orientovány na východ a opět navazují na vnitřní komunikační prostory. Jsou přístupné z terénu. Objekt je krajním domem v řadové zástavbě. Jednotlivé bytové domy jsou výškově posunuty cca o ¼ patra, tak jak se zvyšoval terén v místě stavby. Okolní zástavba je tvořena rodinnými a bytovými domy podobného typu a různých výšek. V rámci udržovacích prací na objektu bylo v minulosti provedení zateplení štítové jižní stěny (KZS tl. 100 mm) a atiky bytového domu (KZS tl. 50 mm bez provedení finální vrstvy ušlechtilé venkovní omítky) Stručný popis střechy Střecha objektu byla koncipována jako plochá jednoplášťová střecha s provětráváním, které zajišťovaly ventilační kanálky, umístěné ve škvárovém zásypu, napojené na venkovní prostor systémem větracích otvorů v atice objektu a osazením svislých větracích komínků v ploše střechy. Vlivem dodatečného zateplení atiky bytového domu došlo k ucpání větracích otvorů v úrovni atiky a zůstaly pouze ventilační komínky na ploché střeše. Díky tomuto zásahu se omezila funkčnost provětrávacího systému střechy na minimum, což v důsledku může znamenat výskyt vlhkosti v konstrukci střešního pláště. 6

7 Střešní konstrukce je provedena dle výše uvedené skladby střešního pláště viz str.5. Vrstva škárového zásypu v tl. 330 mm je doplněna systémem provětrávacích kanálků napojených na exteriér přes provětrávací otvory v atice a odvětrávací komínky (obr.3) umístěné na ploché střeše bytového domu. Systém kanálků byl převážně tvořen pomocí tvárnic obsypaných a zasypaných škvárovým zásypem. Většinou se jednalo o nefunkční systém provětrávání střešní konstrukce s výskytem vlhkosti na spodním líci hydroizolační vrstvy. Z toho důvodu byla pravděpodobně provedena i úprava zateplení atiky a zaslepení větracích otvorů. Obr.2 Odvětrávací komínky stěšního pláště Na škvárovém zásypu je provedena betonová deska tl. 100 mm a hydroizolační vrstvy tl. 16 mm. Střešní konstrukce jsou ve spádu cca 2% od krajů střechy směrem k dešťovým vpustem. Ty jsou původní s ocelovou mřížkou, bez umístění filtračního košíku zabraňujícího ucpání nečistotami obr. 4,5. Střešní vtoky jsou napojeny na vnitřní dešťovou kanalizaci. obr.3 7

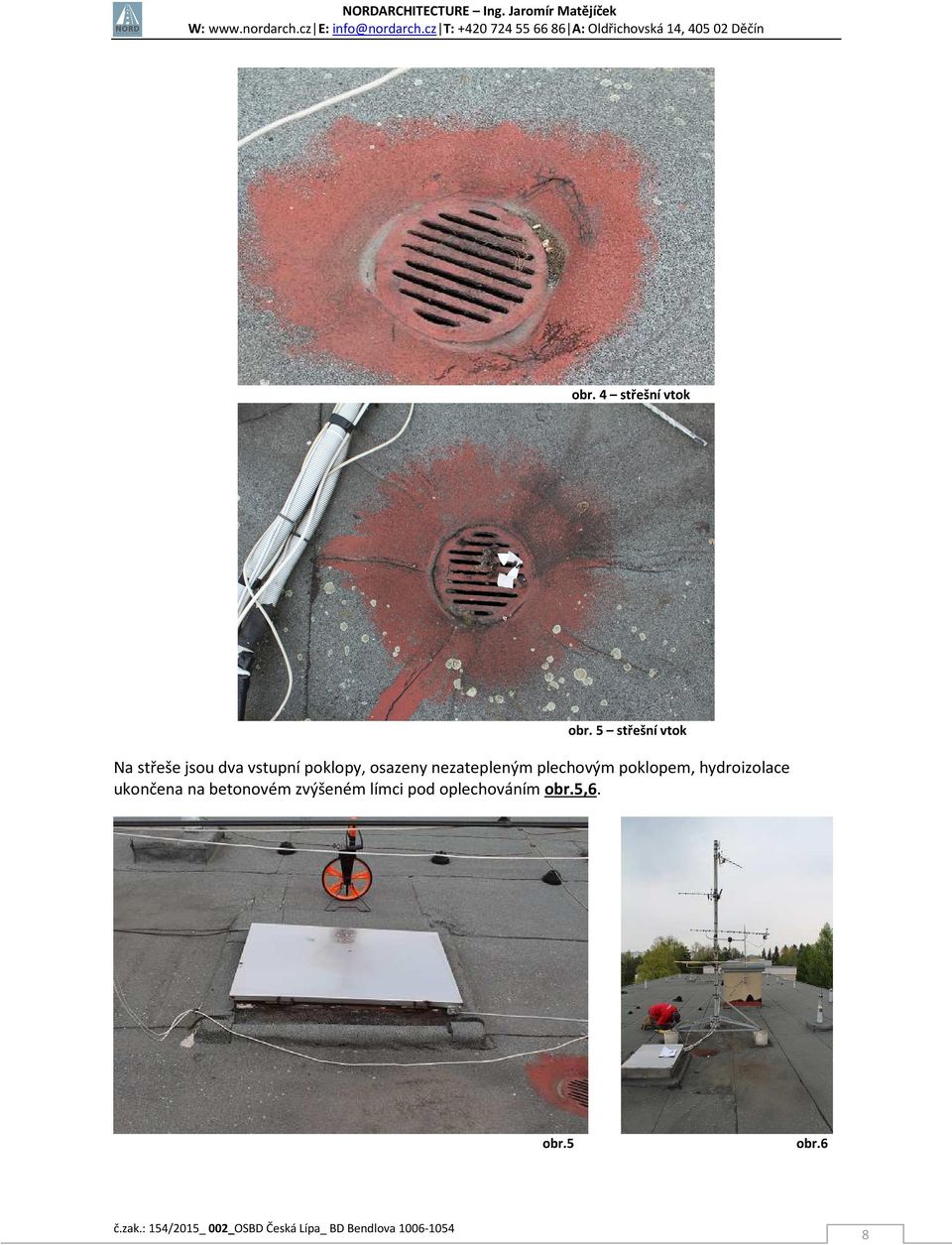

8 NORDARCHITECTURE Ing. Jaromír Matějíček obr. 4 střešní vtok obr. 5 střešní vtok Na střeše jsou dva vstupní poklopy, osazeny nezatepleným plechovým poklopem, hydroizolace ukončena na betonovém zvýšeném límci pod oplechováním obr.5,6. obr.5 obr.6 8

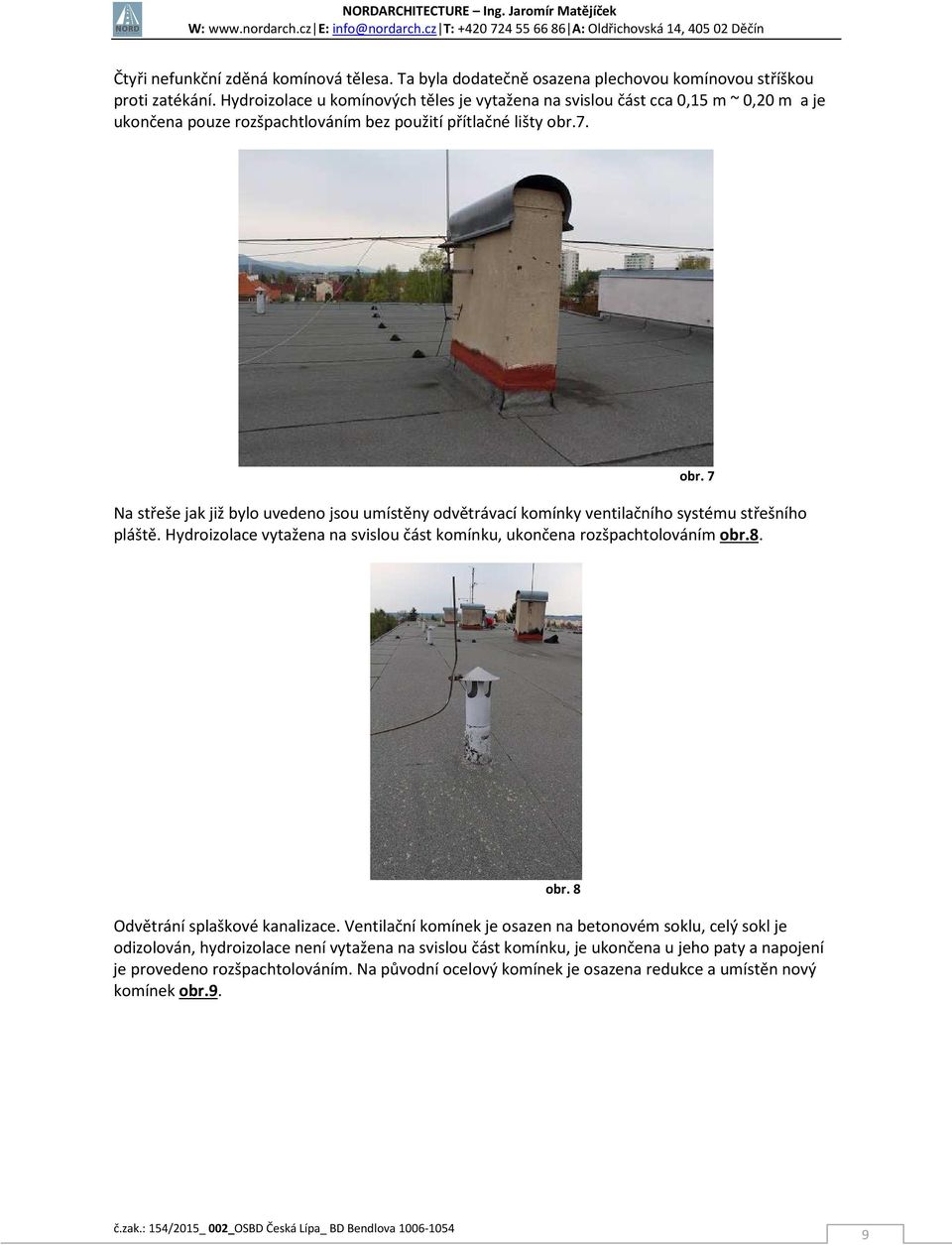

9 Čtyři nefunkční zděná komínová tělesa. Ta byla dodatečně osazena plechovou komínovou stříškou proti zatékání. Hydroizolace u komínových těles je vytažena na svislou část cca 0,15 m ~ 0,20 m a je ukončena pouze rozšpachtlováním bez použití přítlačné lišty obr.7. obr. 7 Na střeše jak již bylo uvedeno jsou umístěny odvětrávací komínky ventilačního systému střešního pláště. Hydroizolace vytažena na svislou část komínku, ukončena rozšpachtolováním obr.8. Odvětrání splaškové kanalizace. Ventilační komínek je osazen na betonovém soklu, celý sokl je odizolován, hydroizolace není vytažena na svislou část komínku, je ukončena u jeho paty a napojení je provedeno rozšpachtolováním. Na původní ocelový komínek je osazena redukce a umístěn nový komínek obr.9. obr. 8 9

10 Na střešní rovině je provedena bleskosvodná jímací soustava, která je pomocí svorek přikotvena ke stávající závětrné liště střechy a následně jsou připojeny všechny vystupující kovové části střechy, jímací soustava v ploše střechy je podložena ocelovými podložkami. Na střeše je umístěn anténní stojan. Ocelový držák antén, který není kotven do střešního pláště a je stabilizovaný pomocí betonových patek obr.10. obr.9 obr.10 10

11 PŮDORYS STŘECHY 6.3. Zjištěný stav střechy Skladba střešního pláště obr.11 půdorys střechy V ploše střechy byly provedeny dvě sondy S1 a S2, polohy sond jsou patrné ze schématu půdorysu střechy objektu na obr. 11 půdorys střechy. Cílem sond bylo ověření skutečné skladby střešního pláště bytového domu, vlhkostního stavu a způsobu provedeni jednotlivých vrstev a jejich stabilizace. Při provádění byla ověřena skladba až k nosnému železobetonovému panelu obr.12, 13. Skladba střechy a tloušťky jednotlivých vrstev jsou uvedeny v následující tabulce: vrstva (v pořadí od exteriéru) stav konstrukční vrstvy tloušťka (mm) SBS modifikovaný asfaltový pás s posypem, lokální nerovnosti ~ 4 mm souvrství oxidovaných asfaltových pasů vzájemně svařené, s podkladem, soudržné ~ 12 mm s různými vložkami Asfaltový nátěr Betonová deska, beton hutný 100 mm Škárový zásyp ulehlý v kombinaci s původní ventilační soustavou 330 mm Železobetonová stropní konstrukce 150 mm pozn.: Na střeše byly provedeny celkem dvě destruktivní sondy. Z provedených sond do střešního pláště bylo možné velmi dobře provést ohledání souvrství střešního pláště. Z toho důvodu nebyly provedeny sondy ve větším rozsahu, čímž bylo zamezeno většímu současnému poškození hydroizolační vrstvy. V rámci sond byla potvrzena vlhkost na spodním líci hydroizolačního souvrství 11

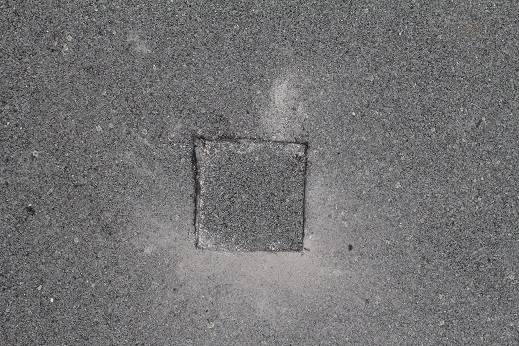

12 NORDARCHITECTURE Ing. Jaromír Matějíček obr. 14. (díky zvýšené vlhkosti dochází na střeše ke vzniku puchýřů a došlo k oddělení od nosného pláště) obr.12 výřez hydroizolačního souvrství obr.13 destruktivní sonda obr.14 zjištění vlhkosti v souvrství Porušená hydroizolační vrstva v místě sondy byla po ohledání vodotěsně zavařena přířezy asfaltového pásu s ochranou proti povětrnostním vlivům obr.15. obr.15 zjištění sondy Hydroizolace v ploše Původní hydroizolační souvrství bylo tvořeno asfaltovými lepenkami IPA. Později na střeše bylo provedeno navaření nové vrstvy hydroizolace z asfaltového pásu s břidličným posypem. Celková tloušťka hydroizolačního souvrství střešního pláště v současnosti dosahuje 16 mm. Materiál nové vrstvy vykazuje v ploše dobrý stav. Na hydroizolaci se lokálně vyskytuji boule a jiné nerovnosti, při prohlídce střechy nebyla nalezena netěsnost v ploše hydroizolační střechy. Drobné netěsnosti je možné sledovat při přechodech na svislé stěny při vytažení hydroizolace u komínových 12

13 těles, při napojení na závětrné lišty oplechování bytového domu a při připojení hydroizolace k prostupujícím konstrukcím jak ventilačního systému, tak odvětrání splaškových kanalizací objektu. Místy dochází k zadržování dešťové vody v ploše a akumulaci dešťové vody v blízkosti střešního vtoku. Dešťové střešní vtoky nejsou osazeny košíky pro zachycení nečistot osazena původní ocelová mřížka. Střecha je spádována ke střešním vtokům na limitním sklonu, vzhledem k vytváření boulí a prohlubní dochází na střeše k lokálnímu zadržování srážkové vody a k tvorbě kaluží s důsledkem hromadění nečistot a zvýšenému technickému namáhání hydroizolační vrstvy. 7. POSUDEK 7.1. Tepelnětechnické posouzení skladby stropu nad posledním podlažím Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). Výpočtová teplota vnitřního vzduchu 21 C Relativní vlhkost vnitřního vzduchu 50% Výpočtová venkovní teplota Třída vnitřní vlhkosti -15 C (návrhové hodnoty venkovní relativní vlhkosti 84%, Česka Lípa) 4. třída (vysoka vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkosti hodnotou 5% nastaveno v rámci výpočtu v programu Tepelná technika 1D. Větrací otvory byly dodatečně utěsněny a zůstaly pouze v ploše střechy větrací komínky. Nedochází k proudění vzduchu ve větracích kanálcích, je možné střechu uvažovat jako jednoplášťovou nevětranou. Stávající napojení větracích kanálků na střešní komínky může vlhkostní stav střechy pouze zhoršovat v zimních měsících, dle provedené sondy do střešního pláště dochází k hromadění vlhkosti na spodním lící hydroizolačních vrstev. Základní parametry materiálů použité ve výpočtech: Materiálová skupina Funkce vrstvy Tloušťka vrstvy d (mm) Součinitel tepelné vodivosti ʎ d (W/(m.K)) SBS modifikovaný asfaltový pás hydroizolační 4 mm 0,210 souvrství oxidovaných asfaltových pásů s různými Hydroizolační ~ 12 mm 0,210 vložkami a ochranným reflexním nátěrem škvárový zásyp, ulehlý tepelná izolace 330 mm 0,270 železobetonová stropní konstrukce nosná 150 mm 1, Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota požadovaná Hodnota doporučená Součinitel prostupu tepla UN [W/(m2.K)] 0,24 0,16 Množství zkondenzované vodní páry Mc [kg/(m 2.a)] 0,1 a nebo 3% plošné hmotnosti materiálu Celoroční bilance vlhkosti Mc < Mev [kg/(m 2.a)] Aktivní Vnitřní povrchová teplota požadována hodnota teplotního faktoru 0,808 (14,10) vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-](požadovaná nejnižší povrchová teplota [ C]) Mev... Roční množství vypařené vodní páry uvnitř konstrukce 13

14 Vypočtené hodnoty (výpočet proveden v programu Tepelná technika 1D) Skladba dle vizuální prohlídky Součinitel prostupu tepla U [W/(m 2.K)] Množství zkondenzované vodní páry Mc [kg/(m 2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor frsi [-](nejnižší povrchová teplota θsi [ C]) Riziko růstu plísní při návrhových okrajových podmínkách Původní 0,68! 0,397! pasivní 0, 837 (16,0)! +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučene hodnotě ČSN !... Nevyhovuje požadavkům ČSN Hodnocení stávajícího tepelně technického stavu střechy Původně provětrávaná střecha byla stavební úpravou (zateplením obvodové atiky bytového domu) převedena na nevětranou střešní konstrukci. Střecha lze definovat jako jednoplášťovou, nevětranou. Ve skladbě současné střechy dochází výpočtově ke kondenzaci vodních par v nadměrném množství, vzhledem k požadavku ČSN Vypočtená roční bilance zkondenzované vlhkosti je pasivní, výpočtově dochází k akumulaci vody ve skladbě střechy, což bylo prokázáno i provedením sond do střešního pláště. Na základě výpočtu nehrozí u současné skladby tvorba plísní na interiérové straně střešní konstrukce v ploše (nemusí platit pro detaily). Pro splnění současných tepelně technických požadavků je nutné provést zateplení střechy Posouzení zjištěného stavu střechy 1. Součinitel prostupu tepla střechy nevyhovuje požadavkům ČSN Střecha objektu vyžaduje kompletní zateplení. 2. V zimním období výpočtově dochází ke kondenzaci vodní páry ve střešním plášti. Výpočtová roční bilance zkondenzované vlhkosti je pasivní. Výpočtově dochází k akumulaci vody ve skladbě střechy. Sondami provedenými během průzkumu se toto prokázalo, vlhkost byla soustředěna na spodním líci hydroizolačního souvrství. Bilance kondenzace vodních par je aktivní. 3. Stav vrchního asfaltového pásu s posypem je v ploše střechy dobrý. Lokálně byly v některých detailech a v ploše nalezeny hydroizolační netěsnosti. 4. Sklon střechy v ploše je 1-2 %, což je na hranici doporučení normy ČSN , která doporučuje minimální sklon povlakové hydroizolace 1 (1,75%). Na hydroizolaci dochází vlivem nerovnosti ke zdržování srážek. Vlivem zvýšené hydrofyzikální expozice se zvyšuje riziko zatečení v případných místech defektu hydroizolačního systému. Střecha bude provedena s požadavkem na minimální spád střešní roviny 2%. 5. Ve skladbě střechy není provedena funkční parotěsná vrstva, což ovlivňuje návrh obnovy střechy, z hlediska technického nelze bez demontáže stávajícího souvrství doplnit. Provedení demontáže stávajícího souvrství na nosnou vrstvu by bylo neekonomické. 7. Je potřeba vyčistit naplaveniny u střešních vtoků, zkontrolovat jejich průchodnost a provést jeho úpravu spojenou se zateplením střešního pláště. 8. Železobetonová deska horního střešního pláště tl. 100 mm má dostatečnou únosnost pro případné mechanické kotvení dalších vrstev. 8. KONCEPČNÍ NÁVRH OPRAVY STŘECHY 8.1. Obecně Varianta uvažující pouze s obnovou hydroizolační funkcí střechy bez jejího zatepleni neřeší výpočtové riziko kondenzace ve skladbě střechy, navíc hodnota součinitele prostupu tepla této střešní skladby Hodnocení 14

15 nevyhovuje požadavku ČSN Z toho důvodu je navržena varianta se zateplením střechy, pro splnění požadovaných hodnot součinitele prostupu tepla. Střecha bude zbavena větracích komínků a je uvažována jako jednoplášťová střecha. Výpočtově jsou navrženy tloušťky izolantu s ohledem na požadovanou hodnotu a doporučenou hodnotu součinitele prostupu tepla. Investor rozhodne o tloušťce izolantu. Tloušťku tepelné izolace stanovenou s ohledem na minimální požadovaný součinitel teplené vodivosti nelze snížit! 8.2. Návrh opravy střechy Na střeše bude provedeno: - zatepleni atik - provedeno - budou demontovány větrací komínky ze střešního pláště - bude demontována bleskosvodná soustava - úprava střešních vtoků - demontováno stávající oplechování - případné nerovnosti a místa kde dochází k zadržování dešťové vody, budou provedeny vysprávky asfaltem smíchaným s expandovaným kamenivem, resp. pomoci rozháněcích klínů. Původní hydroizolační povlak bude ponechán, provedou se pouze lokální opravy. Očištění, vysušení, vyspravení (puchýře proříznout a přivařit) a vyrovnání podkladu přířezy asfaltového modifikovaného pasu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL). Původní hydroizolační vrstva tak bude plnit funkci pojistné hydroizolace. Položení a kotvení kompletizovaných dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S Stabil s nakašírovaným oxidovaným asfaltovým pasem (přesahy vzájemně svařeny). Plnoplošné navařeni vrchního SBS modifikovaného asfaltového pasu s kombinovanou vložkou a hrubozrnným ochranným posypem. - v rámci opravy bude upraven střešní spád na minimální 2% směrem od atik ke střešním vtokům - bude provedeno doplnění atik - provedení nového oplechování střešní konstrukce - úprava komínových těles natažení fasádní omítky - obnovení bleskosvodné soustavy a provedení její revize - výšková úprava výstupů na střechu dle tl. izolantu - navýšení stávajících komínků odvětrání splaškové kanalizace min. výška komínku nad střešní rovinou 0,45 m Návrh nove skladby střešního pláště Skladba Vrstva (od exteriéru) Průměrná tloušťka [mm] NOVÁ vrchní asfaltový SBS modifikovaný pás s kombinovanou výztužnou vložkou sklo-polyester a 4,4 mm VRSTVA ochranným minerálním posypem (např. ELASTEK 40 COMBI), plnoplošně navařený kompletizované spádové tepelněizolační dílce z pěnového stabilizovaného samozhášivého polystyrenu EPS 100 S Stabil o min. pevnosti v tlaku 100 kpa při 10% deformaci, s nakašírovaným asfaltovým oxidovaným pásem s vložkou ze skleněné tkaniny min. tl. 4mm, (např. POLYDEK EPS100S G200S40), mechanicky kotvené do betonové desky * 150 mm splňuje požadovanou hodnotu 200 mm splňuje doporučenou hodnotu (např. EJOT FDD 50xdl), spád desek min. 1 % OPRAVENÁ souvrství původních asfaltových pásů vyspravené, vyrovnané přířezy asfaltového SBS 16 mm VRSTVA modifikovaného pásu s vložkou ze skleněné tkaniny (např. GLASTEK 40 SPECIAL MINERAL) PŮVODNI železobetonova deska 100 mm VRSTVY ulehlý škvárový zásyp 300 mm stropní železobetonový panel 150 mm * Počet kotevních prvků bude stanoven na základě výpočtu sání větru s uvážením únosnosti podkladu. ** Tloušťka tepelné izolace vyhoví na doporučené hodnoty požadavků ČSN

16 8.3. Postup provádění - demontuje se stávající bleskosvod, klempířské konstrukce - prořezání nerovností, vysušení a vyrovnání stávající hydroizolace natavením přířezů z asfaltového pasu s nenasákavou vložkou, odstraněni nečistot z povrchu hydroizolace (max. nerovnost 5 mm na 2 m). - vzhledem k navýšení střešního souvrství je potřeba zvětšit výšku atiky po obvodě střechy. Z důvodu eliminace tepelného mostu doporučujeme atiku navýšit tepelněizolačním zdivem (např. plynosilikát), nebo dřevěnou konstrukcí vytvořenou dřevěnými hranoly a deskami OSB s přířezem XPS. Další variantou vyřešení ukončení střechy u atiky je použiti plechového prvku UNIDEK. Správné vyřešení detailu závisí na konstrukci atiky. - hydroizolace z plochy střechy bude dotažena na kraj střechy a bude navařena na plechovou závětrnou lištu. Přesah lišty bude cca 30 mm směrem před fasádu objektu. Závětrná lišta bude z pozinkovaného plechu - při navýšení atiky objektu bude hydroizolace vytažena přes náběhové klíny až na korunu atiky, kde bude navařena na nosnou konstrukci nové atiky. Spád koruny atiky by měl byt min. 3 (5,24%) do střešní roviny. Atika bude následně oplechována. - hydroizolace musí být na všechny prostupující konstrukce vytažena do výšky min. 150 mm nad střešní rovinu. - položení a připevněni kompletizovaných spádových tepelněizolačnich dílců z pěnového expandovaného samozhášivého objemově stabilizovaného polystyrenu EPS 100S s nakašírovaným oxidovaným asfaltovým pasem (POLYDEK EPS 100S G200 S40). Desky se kladou na vazbu a mechanicky se ukotví do nosné betonové konstrukce. Typ a počet kotev je nutné zvolit dle podrobného výpočtu zatížení větrem a výsledků tažných zkoušek kotvy. Také je nutné stanovit okrajové a rohové oblasti zatížení větrem. Spád desek zvolit tak, aby výsledný spád souvrství byl minimálně 2%.Desky možno pokládat ve dvou vrstvách tak aby výsledné tl. izolantu odpovídala požadované tloušťce. - přesahy pasů kompletizovaných dílců vodotěsně svařit tak, aby mohly spolehlivě plnit funkci první vrstvy hydroizolace - montáž nových klempířských konstrukci (prvky z plechu je třeba před navařením vrchního pasu napenetrovat asfaltovým lakem (např. DEKPRIMER). - osazení systémových vtoků (např. GULLYDEK). Vtoky budou systémové s integrovaným límcem z asfaltového pasu. Na těleso nástavce bude napojena hlavni hydroizolace střechy. Vtoky budou opatřeny ochrannou mřížkou zabraňující zaneseni vtoku - provedou se nové komínky odvětráni splaškové kanalizace minimální výška nad střešní rovinu 450 mm - celoplošné navaření vrchního asfaltového SBS modifikovaného pasu tl. 4 mm s kombinovanou vložkou z polyesterové rohože vyztužené mřížkou ze skleněných vláken a s hrubozrnným břidličným posypem (např. ELASTEK 40 COMBI) - montáž nových klempířských konstrukcí - montáž bleskosvodné ochrany včetně revizní zprávy, patky osadit na podložky - zpětné umístění stojanu antén 16

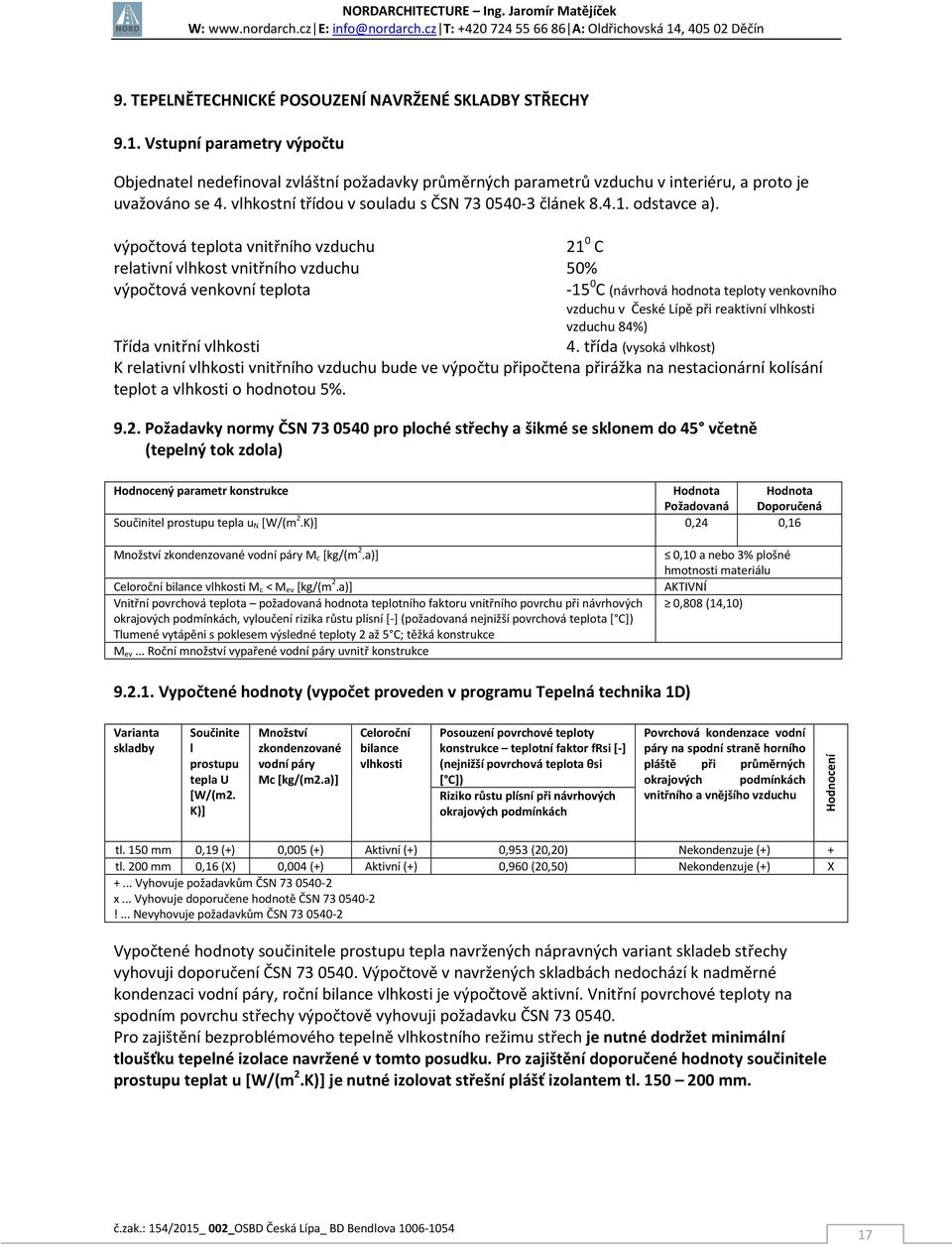

17 9. TEPELNĚTECHNICKÉ POSOUZENÍ NAVRŽENÉ SKLADBY STŘECHY 9.1. Vstupní parametry výpočtu Objednatel nedefinoval zvláštní požadavky průměrných parametrů vzduchu v interiéru, a proto je uvažováno se 4. vlhkostní třídou v souladu s ČSN článek odstavce a). výpočtová teplota vnitřního vzduchu 21 0 C relativní vlhkost vnitřního vzduchu 50% výpočtová venkovní teplota C (návrhová hodnota teploty venkovního vzduchu v České Lípě při reaktivní vlhkosti vzduchu 84%) Třída vnitřní vlhkosti 4. třída (vysoká vlhkost) K relativní vlhkosti vnitřního vzduchu bude ve výpočtu připočtena přirážka na nestacionární kolísání teplot a vlhkosti o hodnotou 5% Požadavky normy ČSN pro ploché střechy a šikmé se sklonem do 45 včetně (tepelný tok zdola) Hodnocený parametr konstrukce Hodnota Hodnota Požadovaná Doporučená Součinitel prostupu tepla u N [W/(m 2.K)] 0,24 0,16 Množství zkondenzované vodní páry M c [kg/(m 2.a)] Celoroční bilance vlhkosti M c < M ev [kg/(m 2.a)] Vnitřní povrchová teplota požadovaná hodnota teplotního faktoru vnitřního povrchu při návrhových okrajových podmínkách, vyloučení rizika růstu plísní [-](požadovaná nejnižší povrchová teplota [ C]) Tlumené vytápěni s poklesem výsledné teploty 2 až 5 C; těžká konstrukce M ev... Roční množství vypařené vodní páry uvnitř konstrukce 0,10 a nebo 3% plošné hmotnosti materiálu AKTIVNÍ 0,808 (14,10) Vypočtené hodnoty (vypočet proveden v programu Tepelná technika 1D) Varianta skladby Součinite l prostupu tepla U [W/(m2. K)] Množství zkondenzované vodní páry Mc [kg/(m2.a)] Celoroční bilance vlhkosti Posouzení povrchové teploty konstrukce teplotní faktor frsi [-] (nejnižší povrchová teplota θsi [ C]) Riziko růstu plísní při návrhových okrajových podmínkách Povrchová kondenzace vodní páry na spodní straně horního pláště při průměrných okrajových podmínkách vnitřního a vnějšího vzduchu Hodnocení tl. 150 mm 0,19 (+) 0,005 (+) Aktivní (+) 0,953 (20,20) Nekondenzuje (+) + tl. 200 mm 0,16 (X) 0,004 (+) Aktivní (+) 0,960 (20,50) Nekondenzuje (+) X +... Vyhovuje požadavkům ČSN x... Vyhovuje doporučene hodnotě ČSN !... Nevyhovuje požadavkům ČSN Vypočtené hodnoty součinitele prostupu tepla navržených nápravných variant skladeb střechy vyhovuji doporučení ČSN Výpočtově v navržených skladbách nedochází k nadměrné kondenzaci vodní páry, roční bilance vlhkosti je výpočtově aktivní. Vnitřní povrchové teploty na spodním povrchu střechy výpočtově vyhovuji požadavku ČSN Pro zajištění bezproblémového tepelně vlhkostního režimu střech je nutné dodržet minimální tloušťku tepelné izolace navržené v tomto posudku. Pro zajištění doporučené hodnoty součinitele prostupu teplat u [W/(m 2.K)] je nutné izolovat střešní plášť izolantem tl mm. 17

18 10. SCHÉMATICKÉ ŘEŠENÍ DETAILŮ K VARIANTÁM Schéma řešení napojení asfaltové hydroizolace na vtok, střecha zateplena dílci s nakašírovaným asfaltovým pasem Schéma řešení asfaltové hydroizolace - ukončeni štítové stěny, střecha zateplena dílci s nakašírovaným asfaltovým pasem, řešeni s profilem UNIDEK Schéma řešení asfaltové hydroizolace při alternativě zvýšeni atiky, střecha zateplena dílci s nakašírovaným asfaltovým pasem, atika nadezděna pěnosilikátovou tvárnicí 18

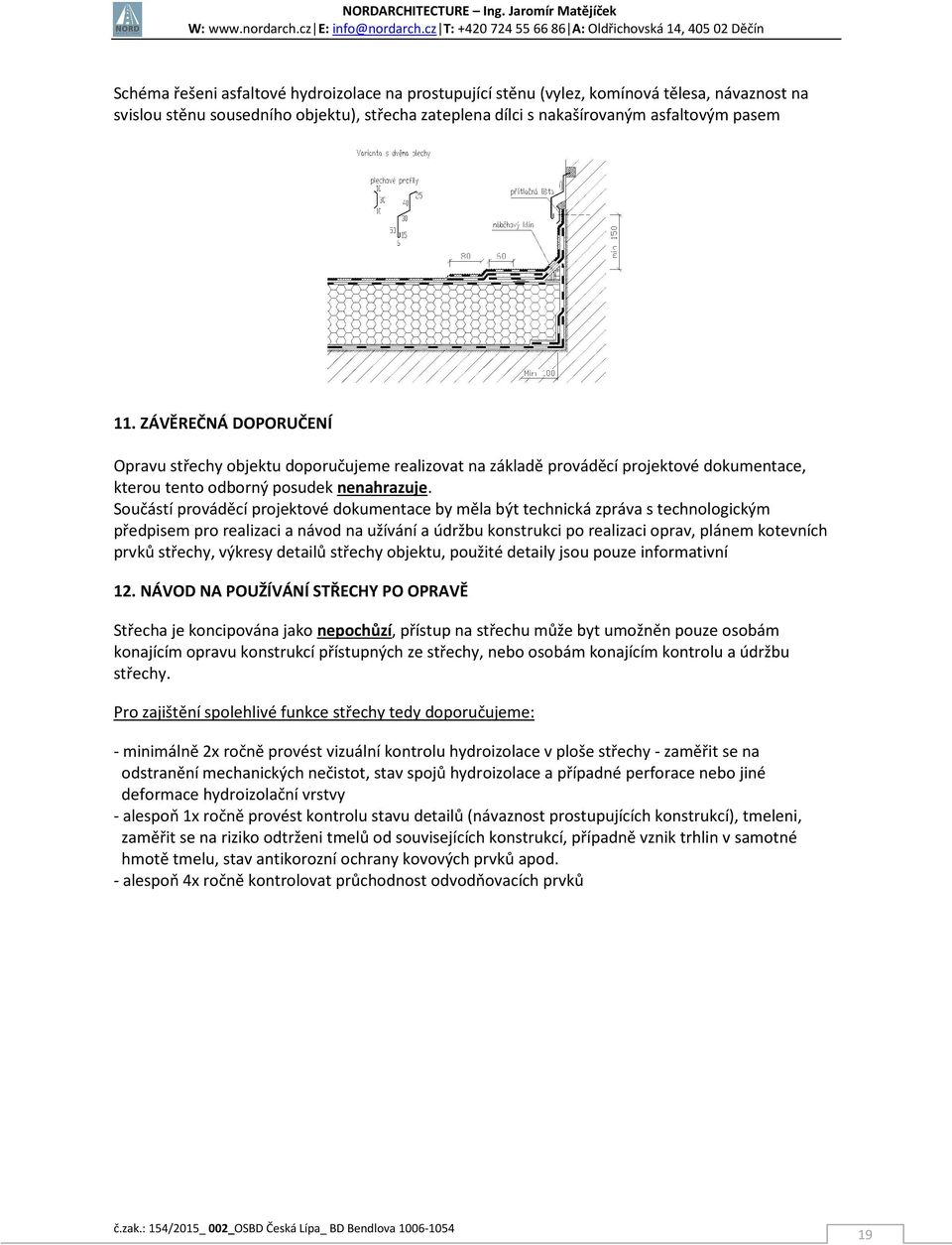

19 Schéma řešeni asfaltové hydroizolace na prostupující stěnu (vylez, komínová tělesa, návaznost na svislou stěnu sousedního objektu), střecha zateplena dílci s nakašírovaným asfaltovým pasem 11. ZÁVĚREČNÁ DOPORUČENÍ Opravu střechy objektu doporučujeme realizovat na základě prováděcí projektové dokumentace, kterou tento odborný posudek nenahrazuje. Součástí prováděcí projektové dokumentace by měla být technická zpráva s technologickým předpisem pro realizaci a návod na užívání a údržbu konstrukci po realizaci oprav, plánem kotevních prvků střechy, výkresy detailů střechy objektu, použité detaily jsou pouze informativní 12. NÁVOD NA POUŽÍVÁNÍ STŘECHY PO OPRAVĚ Střecha je koncipována jako nepochůzí, přístup na střechu může byt umožněn pouze osobám konajícím opravu konstrukcí přístupných ze střechy, nebo osobám konajícím kontrolu a údržbu střechy. Pro zajištění spolehlivé funkce střechy tedy doporučujeme: - minimálně 2x ročně provést vizuální kontrolu hydroizolace v ploše střechy - zaměřit se na odstranění mechanických nečistot, stav spojů hydroizolace a případné perforace nebo jiné deformace hydroizolační vrstvy - alespoň 1x ročně provést kontrolu stavu detailů (návaznost prostupujících konstrukcí), tmeleni, zaměřit se na riziko odtrženi tmelů od souvisejících konstrukcí, případně vznik trhlin v samotné hmotě tmelu, stav antikorozní ochrany kovových prvků apod. - alespoň 4x ročně kontrolovat průchodnost odvodňovacích prvků 19
