1 Přímočaré pohony DGC

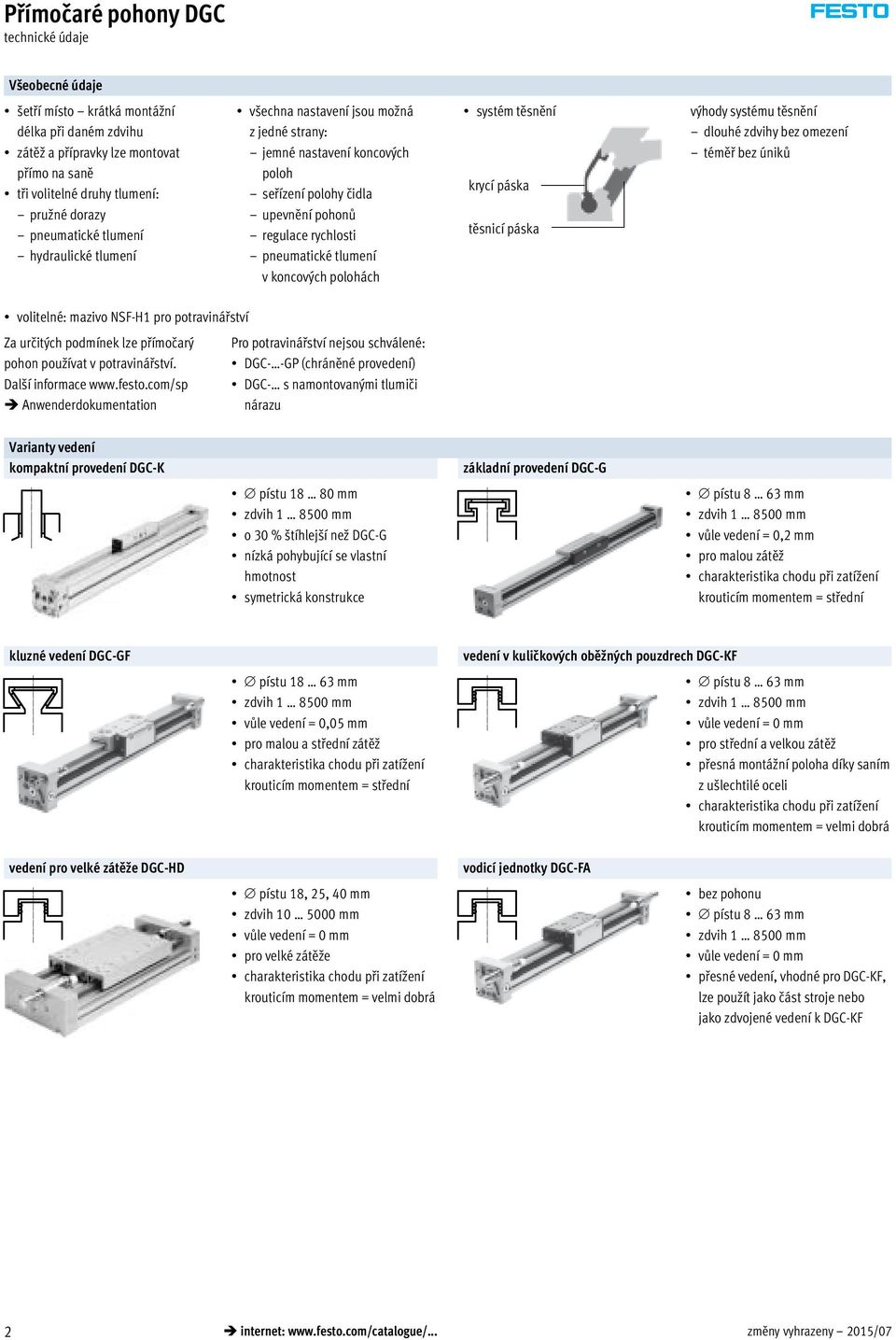

2 Přímočaré pohony DGC Všeobecné údaje šetří místo krátká montážní délka při daném zdvihu zátě a přípravky lze montovat přímo na saně tři volitelné druhy tlumení: pru né dorazy pneumatické tlumení hydraulické tlumení v echna nastavení jsou mo ná z jedné strany: jemné nastavení koncových poloh seřízení polohy čidla upevnění pohonů regulace rychlosti pneumatické tlumení v koncových polohách systém těsnění krycí páska těsnicí páska výhody systému těsnění dlouhé zdvihy bez omezení téměř bez úniků volitelné: mazivo NSF-H1 pro potravinářství Za určitých podmínek lze přímočarý pohon používat v potravinářství. Další informace Anwenderdokumentation Pro potravinářství nejsou schválené: DGC- -GP (chráněné provedení) DGC- s namontovanými tlumiči nárazu Varianty vedení kompaktní provedení DGC-K základní provedení DGC-G pístu mm zdvih mm o 30 % štíhlejší než DGC-G nízká pohybující se vlastní hmotnost symetrická konstrukce pístu 8 63 mm zdvih mm vůle vedení = 0,2 mm pro malou zátěž charakteristika chodu při zatížení krouticím momentem = střední kluzné vedení DGC-GF pístu mm zdvih mm vůle vedení = 0,05 mm pro malou a střední zátě charakteristika chodu při zatížení krouticím momentem = střední vedení v kuličkových obě ných pouzdrech DGC-KF pístu 8 63 mm zdvih mm vůle vedení = 0 mm pro střední a velkou zátě přesná montá ní poloha díky saním z u lechtilé oceli charakteristika chodu při zatížení krouticím momentem = velmi dobrá vedení pro velké zátěže DGC-HD vodicí jednotky DGC-FA pístu 18, 25, 40 mm zdvih mm vůle vedení = 0 mm pro velké zátěže charakteristika chodu při zatížení krouticím momentem = velmi dobrá bez pohonu pístu 8 63 mm zdvih mm vůle vedení = 0 mm přesné vedení, vhodné pro DGC-KF, lze použít jako část stroje nebo jako zdvojené vedení k DGC-KF 2 internet: změny vyhrazeny 2015/07

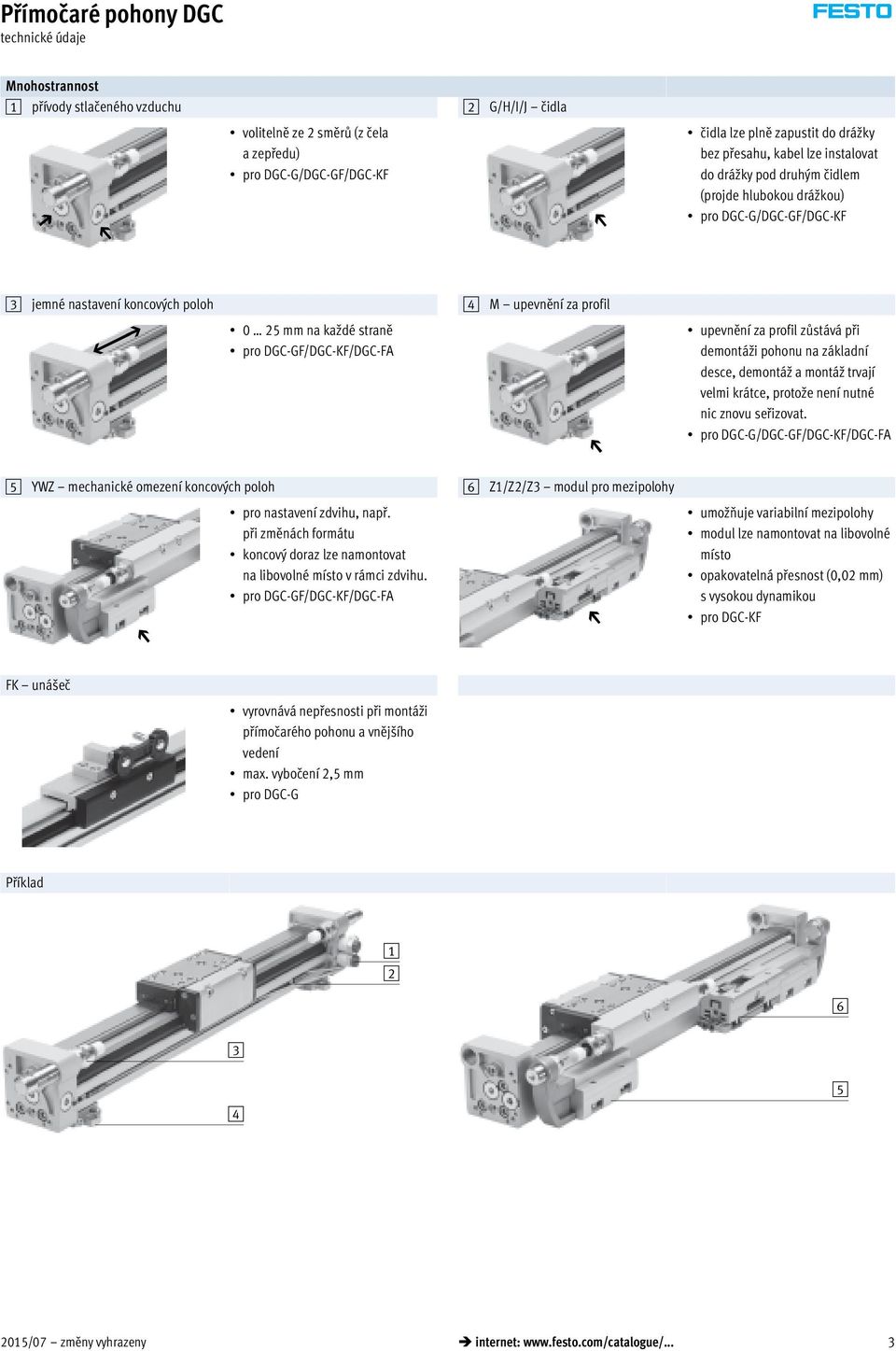

3 Přímočaré pohony DGC Mnohostrannost 1 přívody stlačeného vzduchu 2 G/H/I/J čidla volitelně ze 2 směrů (z čela a zepředu) pro DGC-G/DGC-GF/DGC-KF čidla lze plně zapustit do drážky bez přesahu, kabel lze instalovat do drážky pod druhým čidlem (projde hlubokou drážkou) pro DGC-G/DGC-GF/DGC-KF 3 jemné nastavení koncových poloh 4 M upevnění za profil 0 25 mm na každé straně pro DGC-GF/DGC-KF/DGC-FA upevnění za profil zůstává při demontá i pohonu na základní desce, demontá a montá trvají velmi krátce, proto e není nutné nic znovu seřizovat. pro DGC-G/DGC-GF/DGC-KF/DGC-FA 5 YWZ mechanické omezení koncových poloh 6 Z1/Z2/Z3 modul pro mezipolohy pro nastavení zdvihu, např. při změnách formátu koncový doraz lze namontovat na libovolné místo v rámci zdvihu. pro DGC-GF/DGC-KF/DGC-FA umo ňuje variabilní mezipolohy modul lze namontovat na libovolné místo opakovatelná přesnost (0,02 mm) s vysokou dynamikou pro DGC-KF FK unášeč vyrovnává nepřesnosti při montáži přímočarého pohonu a vnějšího vedení max. vybočení 2,5 mm pro DGC-G Příklad /07 změny vyhrazeny internet: 3

4 Přímočaré pohony DGC Volitelné C centrální mazání S mazacím adaptérem lze vedení přímočarého pohonu DGC-KF trvale mazat prostřednictvím poloautomatického či plně automatického mazacího zařízení, čehož lze využívat v úlohách ve vlhkém či mokrém prostředí. Adaptéry jsou určeny pro oleje a tuky. pro písty o 25, 32, 40, 63 mm pro DGC-KF připojení: na obou stranách saní na každé straně na třech místech (vpředu, nahoře, vzadu) 52 1H-PN brzda provedení s jedním kanálem, k zadržení zátěže spolehlivé zadržení je zaručeno, protože síly působí přímo na saně u velikostí 40 a 50 je přípustný omezený počet nouzových zastavení pro písty o 25, 32, 40, 50 mm pro DGC-KF 49 DL připojení stlačeného vzduchu na jedné straně vlevo nebo na obou stranách Standardně má přímočarý pohon napájení z jedné strany, tj. vpravo, nebo z obou stran. Pokud při objednávání stavebnice výrobků zadáte objednací kód DL, lze přímočarý pohon napájet z jedné strany, a to levé, nebo z obou stran. pro písty o 18, 25, 32, 40, 50, 63 mm pro DGC-G, DGC-GF, DGC-KF 4 internet: změny vyhrazeny 2015/07

5 Přímočaré pohony DGC Varianty výrobku kompaktní provedení DGC-K základní provedení DGC-G pístu teoretická síla při 6 barech [N] vlastnosti vedení Fy [N] Fz [N] , dgc-k , , , , , , , , Mx [Nm] My [Nm] Mz [Nm] strana/ internet kluzné vedení DGC-GF ,4 20 8, , vedení v kuličkových obě ných pouzdrech DGC-KF ,7 4,5 4, , vedení pro velké zátěže DGC-HD dgc-hd /07 změny vyhrazeny internet: 5

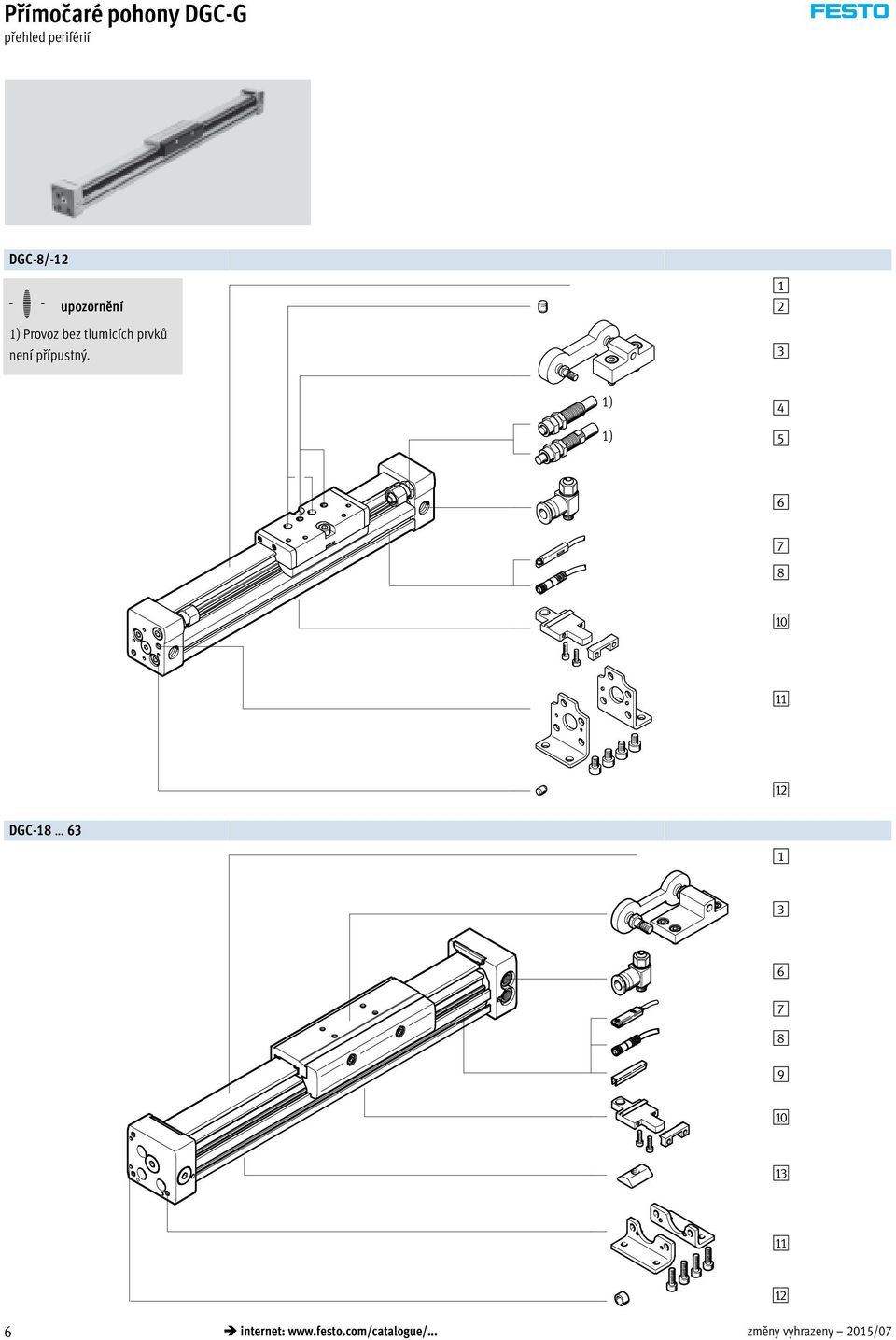

6 Přímočaré pohony DGC-G přehled periférií DGC-8/-12 -H- upozornění 1) Provoz bez tlumicích prvků není přípustný ) 1) aj aa ab DGC aj ac aa ab 6 internet: změny vyhrazeny 2015/07

7 Přímočaré pohony DGC-G přehled periférií Varianty a příslušenství typ/objednací kód pro pístu popis strana/internet 1 přímočaré pohony DGC-G 2 středicí kolíky 1) ZBS 3 unášeč FK tlumení P tlumení PPV 4 tlumiče nárazu YSR 5 tlumiče nárazu YSRW 6 jednosměrné škrticí ventily GRLA 7 přibližovací čidla G/H/I/J 8 spojovací kabely V 9 krycí lišty do drážky L aj upevnění za profil M aa patková upevnění F ab středicí kolíky/dutinky ZBS/ZBH ac kameny do drážky B 8 63 přímočarý pohon bez příslušenství, základní provedení 10 8, 12 pro vystředění zátěže a montážních dílů na saních vyrovnává nepřesnosti při montáži přímočarého pohonu a vnějšího vedení 72 8, 12 pružné dorazy; používá se pouze při malých rychlostech nastavitelné pneumatické tlumení v koncových polohách, používá se pouze při středních rychlostech 21 8, 12 samočinně nastavitelný hydraulický tlumič nárazu, pružina pro návrat do základní 21 polohy a lineární charakteristika tlumení 8, 12 samočinně nastavitelný hydraulický tlumič nárazu, pružina pro návrat do základní 21 polohy a progresivní charakteristika tlumení 8 63 pro regulaci rychlosti ke snímání polohy saní čidly na válce k ochraně před znečištěním a pro upevnění kabelu čidla snadné a přesné možnosti upevnění rybinovou drážkou pro upevnění za koncové víko 68 8, 12, 50, 63 pro vystředění pohonu bez patkového upevnění (na vlastní konstrukci) pro upevnění montážních dílů 78 1) obsaženo v dodávce pohonu 2015/07 změny vyhrazeny internet: 7

8 Přímočaré pohony DGC-G typové značení DGC G PPV A typ DGC přímočarý pohon pístu zdvih vedení G základní provedení tlumení P PPV YSR YSRW pru né dorazy nastavitelné tlumení v koncových polohách tlumič nárazu, samočinně nastavitelný, lineární charakteristika tlumič nárazu, samočinně nastavitelný, progresivní charakteristika snímání poloh A čidly na válce přívod stlačeného vzduchu na jedné straně vpravo nebo na obou stranách DL na jedné straně vlevo nebo na obou stranách mazivo standardní H1 mazivo přípustné pro styk s potravinami certifikát EU EX2 EX3 II 3GD II 2D 8 internet: změny vyhrazeny 2015/07

9 Přímočaré pohony DGC-G typové značení + ZUB F 2B 2G 2L příslušenství ZUB příslušenství, volně přiloženo patková upevnění F patková upevnění upevnění za profil M upevnění za profil unášeč FK unášeč kameny do drážky B pro upevňovací drážku přibližovací čidla G s kabelem 2,5 m H s konektorem I polovodičová s kabelem 2,5 m J polovodičová s konektorem spojovací kabely V 2,5 m krycí lišty do drážky L pro drážku pro čidla dokumentace pro uživatele O výslovné zřeknutí se návodu k obsluze 2015/07 změny vyhrazeny internet: 9

10 Přímočaré pohony DGC-G funkce -W- -A- servis oprav -N- průměr 8 63 mm -T- délka zdvihu mm Obecné pístu konstrukce bezpístnicový pohon princip unášeče válec se zářezem, s mechanickým spojením vedení základní provedení způsob činnosti dvojčinný zdvih připojení pneumatiky M5 Gx G¼ Gy tlumení 13 DGC- -P pru né dorazy DGC- -PPV nastavitelné tlumení na obou stranách DGC- -YSR samočinně nastavitelné na obou stranách délka tlumení 16,5 15,5 17,5 29,5 29,8 31,1 s tlumením PPV max. rychlost [m/s] 1 1,2 3 snímání poloh čidly na válce upevnění upevnění za profil patková upevnění přímé upevnění montážní poloha libovolná -H- upozornění: Tento výrobek odpovídá ISO a ISO Provozní a okolní podmínky pístu provozní tlak [bar] 2, ,5 8 provozní médium stlačený vzduch dle normy ISO :2010 [7: : ] upozornění k provoznímu/ mazaný provoz je možný (od mazání pak již nelze upustit!) řídicímu médiu teplota okolí 1) [ C] potravinářská nezávadnost 2) podle prohlášení výrobce odolnost korozi KBK 3) 2 1) Berte ohled na rozsah použití čidel. 2) Další informace Anwenderdokumentation. 3) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. Síly [N] a energie nárazu [J] pístu teoretická síla při 6 barech energie nárazu v koncových polohách internet: změny vyhrazeny 2015/07

11 Přímočaré pohony DGC-G ATEX 1) velikost teplota okolí Ex [ C] +5 C Ta +60 C -10 C Ta +60 C značka CE dle směrnice EU pro ochranu proti výbuchu (ATEX) (viz prohlášení o shodě) certifikát EX2 kategorie ATEX pro plyn II 3G ochrana proti zapálení a výbuchu plynu c T4 X kategorie ATEX pro prach II 3D ochrana proti zapálení a výbuchu prachu c T120 C X certifikát EX3 kategorie ATEX pro plyn II 2G ochrana proti zapálení a výbuchu plynu c T4 X 1) Dbejte na certifikát ATEX vztahující se na příslušenství. Hmotnosti [g] pístu základní hmotnost při zdvihu 0 mm přírůstek hmotnosti na 10 mm zdvihu pohybující se hmotnost Rozsah nastavení koncových poloh d -H- upozornění Při zkrácení zdvihu s nastavitelným tlumením PPV na obou stranách se snižuje přípustná kinetická energie. pístu tlumení DGC- -P/PPV 11,3 16,3 12,7 17,7 13,8 15,8 21,1 25,1 25,2 30,2 28,7 33,7 28,7 33,7 38,8 43,8 DGC- -YSR/YSRW 12,8 22, Materiály funkční řez Přímočarý pohon 1 vodicí lišta eloxovaný hliník 2 saně eloxovaný hliník 3 víko eloxovaný hliník 4 trubka válce eloxovaný hliník těsnění pístu polyuretan těsnicí páska/krycí páska polyuretan kluzné prvky polyacetal upozornění k materiálu odpovídá RoHS 2015/07 změny vyhrazeny internet: 11

12 Přímočaré pohony DGC-G Hodnoty zatížení Uvedené síly a momenty se vztahují na střed povrchu saní. V dynamickém provozu nesmějí být hodnoty překročeny. Přitom je nutné věnovat pozornost zvláště brzdění. -H- upozornění K tomu, abyste u základního pohonu DGC-G ve svislé poloze s velkou momentovou zátěží zabránili samovolnému brzdění, doporučujeme variantu DGC-KF 42 s vedením v kuličkových oběžných pouzdrech. Pokud na pohon působí více uvedených sil a momentů současně, musí být kromě uvedených maximálních hodnot zatížení dodržena ještě následující rovnice: Fy Fz Mx My Mz 1 Fy max. Fz max. Mx max. My max. Mz max. Přípustné síly a momenty pístu Fy max. [N] Fz max. [N] Mx max. [Nm] 0,5 1,3 1, My max. [Nm] Mz max. [Nm] Ovlivnění čidel feromagnetickými materiály Feromagnetické materiály (ocelové díly nebo plechy v bezprostředním okolí čidel) mohou vést k chybnému snímání. Zajistěte následující minimální vzdálenosti těchto materiálů. Vzdálenost závisí na poloze čidla (viz 1 a 2). pístu vzdálenost L vzdálenost L vzdálenost L vzdálenost L internet: změny vyhrazeny 2015/07

13 Přímočaré pohony DGC-G Maximální přípustná rychlost pístu v v závislosti na užitečné zátěži m a vzdálenosti těžiště r max pístu 8/12 s tlumením P pístu s tlumením PPV pístu 8/12 s tlumením YSR pístu 8/12 s tlumením YSRW H- upozornění Tyto údaje představují dosažitelné maximální hodnoty. V praxi se mohou tyto hodnoty lišit podle polohy užitečné zátěže a montážní polohy. Pracovní rozsah tlumení Tlumení v koncových polohách je nutné nastavit tak, aby byl zaručen provoz bez nárazů. Pokud hodnoty provozních podmínek le í mimo přípustné rozsahy, je nutné pohybující se hmotnost tlumit příslu nými prvky (externí tlumič nárazu), a to nejlépe působením ve směru proti těžišti. -H- upozornění Chcete-li zamezit pnutí v saních, je nutné u horní plochy montá ního dílu nutné dodr et rovinnost min. 0,03 mm. Údaje pro vodorovnou montá ní polohu: pístu vzdálenost r max /07 změny vyhrazeny internet: 13

14 Přímočaré pohony DGC-G Počet upevnění za profil MUP v závislosti na zátěžové síle F a vzdálenosti mezipodpor l Chcete-li omezit průhyb u velkých zdvihů, musíte pohon případně podepřít. Následující diagramy ukazují maximální přípustnou vzdálenost mezipodpor v závislosti na montážní poloze a působících hmotnostních a normálních silách. vodorovná montá ní poloha svislá montážní poloha Příklad: Na pohon DGC působí vodorovná montážní síla 300 N. Celková délka pohonu: l = délka zdvihu + L1 (viz rozměry) = 1500 mm mm = 1700 mm Z diagramu vyplývá, že pro pohon DGC-25 při síle 300 N potřebujeme rozteč podpor 1300 mm. V tomto příkladu jsou nezbytná profilová upevnění, protože maximální vzdálenost mezipodpor (1300 mm) je menší než celková délka pohonu 1700 mm. 14 internet: změny vyhrazeny 2015/07

15 Přímočaré pohony DGC-G Rozměry 8 a 12 modely CAD ke stažení + přičíst zdvih 1 přívod stlačeného vzduchu volitelně ze 3 směrů 2 drážka pro čidla 3 aretační díra pro patkové upevnění nebo středicí kolík 5 díra pro středicí kolík ZBS B1 B2 B4 B5 B6 B7 B8 ±0,05 B9 ±0,1 B13 D1 D2 H8 D3 H7 D ,5 18,6 11, ,2 20,5 M4 2 5 M , ,5 20,6 13, ,8 25 M4 2 5 M4 EE H1 H2 H3 H4 H5 H6 H7 H9 H10 J4 L1 L2 8 M ,5 11,7 16,5 4,5 12,3 8,7 2, ,1 12 M5 37,5 28,5 34,5 8,7 13,5 20,5 5 14,7 9, ,1 L3 L5 L6 L7 L8 L9 L17 T1 T2 T3 T4 tolerance zdvihu P YSR YSRW ±0,03 ±0,1 ±0,1 +0, , , , ,3 12, profilová trubka drážka pro čidla 2015/07 změny vyhrazeny internet: 15

16 Přímočaré pohony DGC-G Rozměry modely CAD ke stažení A 18 B pohled B /63 A 18 pohled B + přičíst zdvih 1 přívod stlačeného vzduchu volitelně ze 2 stran 2 přívod stlačeného vzduchu volitelně ze 2 směrů při přívodech vzduchu z jedné strany pohonu 3 drážka pro čidla 4 aretační díra pro patkové upevnění HPC -H- upozornění Standardně má přímočarý pohon napájení z jedné strany, tj. vpravo, nebo z obou stran. Pokud při objednávání stavebnice výrobků zadáte objednací kód DL, lze přímočarý pohon napájet z jedné strany, a to levé, nebo z obou stran. 16 internet: změny vyhrazeny 2015/07

17 Přímočaré pohony DGC-G B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 ±0, ,5 46,3 19,5 8, ,8 3,3 2, ,8 61, , ,65 5,6 3,5 0, ,5 38,5 5,7 63,1 57,5 8, , , ,2 5, ,8 81, , ,5 6 B11 B12 B13 D1 D2 EE H1 H2 H3 H4 18 5,5 19,3 20 2±0,05 M4 M5 49,8 23,1 48,3 10,3 25 9,3 20, ±0,05 M5 Gx 58, , ,9 20,5 35 3±0,05 M6 Gx ,5 5, ,5 19,8 45 4±0,05 M6 G¼ 88 41, , H7 M8 G¼ , , H7 M10 Gy ,5 137,5 68 ±0,2 H5 H6 H7 H8 H9 H10 J1 J2 J3 L ,4 20 5,3 2,4 25, , , , ,1 18, , ,7 8, , , ,5 12, , ,5 30, , ,5 15, ,5 39,5 31,5 400 L2 L3 L4 L5 L6 T1 T2 T6 tolerance zdvihu 18 74,5 5,7 5,8 15 5, ,7 0 2, ,5 10,6 24,5 10,6 17, ,8 14,5 14,5 30,5 14, , ,6 14,6 33,5 14, , ,1 +0,2 20, ,5 2,1 +0,2 20,75 -H- upozornění: Tento výrobek odpovídá ISO a ISO /07 změny vyhrazeny internet: 17

18 Přímočaré pohony DGC-G Rozměry saně pohled A modely CAD ke stažení internet: změny vyhrazeny 2015/07

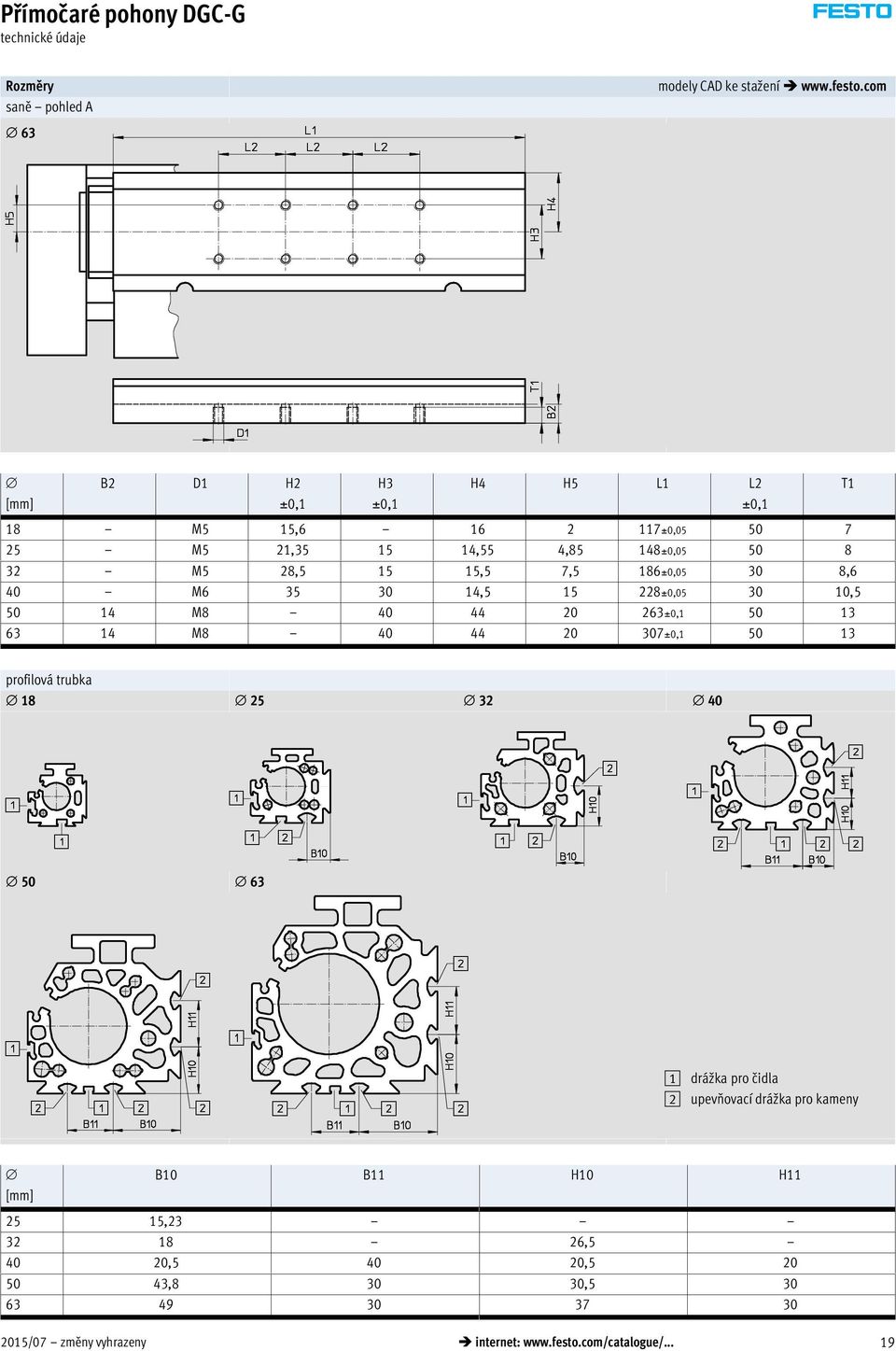

19 Přímočaré pohony DGC-G Rozměry saně pohled A modely CAD ke stažení 63 B2 D1 H2 ±0,1 H3 ±0,1 H4 H5 L1 L2 ±0,1 T1 18 M5 15, ±0, M5 21, ,55 4,85 148±0, M5 28, ,5 7,5 186±0, ,6 40 M , ±0, , M ±0, M ±0, profilová trubka drážka pro čidla 2 upevňovací drážka pro kameny B10 B11 H10 H , , , , , , /07 změny vyhrazeny internet: 19

20 Přímočaré pohony DGC-G údaje pro objednávky stavebnice výrobků Objednací kód DGC-8/-12 -H- upozornění 1) Koncové dorazy nebo tlumiče nárazu nesmějí být odstraněny. 1) 1) 1) 78 FK P/YSR YSRW 79 G/H/I/J V M F 78 DGC FK 79 G/H/I/J V L M B F internet: změny vyhrazeny 2015/07

21 Přímočaré pohony DGC-G údaje pro objednávky stavebnice výrobků Tabulka pro objednávky velikost podmínky kód zadání 0M č. stavebnice funkce přímočaré pohony DGC DGC pístu zdvih vedení základní provedení -G -G tlumení oboustranná pru né dorazy -P montáž nastavitelné nastavitelné pneumatické tlumení -PPV tlumení na obou stranách samočinně tlumiče nárazu -YSR nastavitelné tlumiče nárazu, -YSRW progresivní snímání poloh čidly na válce -A -A 0O přívod stlačeného vzduchu na jedné straně vpravo nebo na obou stranách na jedné straně vlevo nebo na obou stranách -DL mazivo standardní mazivo přípustné pro styk s potravinami -H1 certifikát EU II 3GD 1 -EX2 II 2G 1 -EX3 0O příslušenství volně přilo eno (lze přidat dodatečně) ZUB- ZUBpatková upevnění 1 F upevnění za profil 1 9 M unášeč unášeč FK kámen do upevňovací drážky 1 9 B přibližovací čidla kabel 2,5 m 1 9 G konektor M8 1 9 H polovodičová čidla, PNP kabel 2,5 m 1 9 I konektor M8 1 9 J spojovací kabely M8, 2,5 m 1 9 V krycí li ta pro drá ku pro čidla 1 9 L dokumentace pro uživatele výslovné zřeknutí se návodu k obsluze, pokud ho ji máte -O 1 EX2, EX3 ne s unášečem FK, čidlem G, H, I, J, spojovacím kabelem V M O minimální údaje volitelné kód pro objednávky DGC G A ZUB 2015/07 změny vyhrazeny internet: 21

22 Přímočaré pohony DGC-GF, s kluzným vedením přehled periférií -H- upozornění 1) Provoz bez tlumicích prvků není přípustný ) 4 1) aj aa ab ac 22 internet: změny vyhrazeny 2015/07

23 Přímočaré pohony DGC-GF, s kluzným vedením přehled periférií Varianty a příslušenství typ/objednací kód pro pístu popis strana/internet 1 přímočaré pohony DGC-GF 2 mechanická omezení koncových poloh YWZ 3 středicí kolíky/dutinky 1) ZBS/ZBH tlumení PPV 4 tlumiče nárazu YSR 5 tlumiče nárazu YSRW 6 jednosměrné škrticí ventily GRLA 7 přibližovací čidla G/H/I/J 8 spojovací kabely V 9 krycí lišty do drážky L aj upevnění za profil M aa kameny do drážky B ab patková upevnění F ac středicí dutinky ZBH přímočarý pohon bez příslu enství, kluzné vedení pro variabilní nastavení koncových poloh, např. při změnách formátu pro vystředění zátěže a montážních dílů na saních nastavitelné pneumatické tlumení v koncových polohách, používá se pouze při středních rychlostech samočinně nastavitelný hydraulický tlumič nárazu, pružina pro návrat do základní 41 polohy a lineární charakteristika tlumení samočinně nastavitelný hydraulický tlumič nárazu, pružina pro návrat do základní 41 polohy a progresivní charakteristika tlumení pro regulaci rychlosti ke snímání polohy saní čidly na válce k ochraně před znečištěním a pro upevnění kabelu čidla snadné a přesné možnosti upevnění rybinovou drážkou pro upevnění montážních dílů pro upevnění za koncové víko 68 50, 63 pro vystředění pohonu bez patkového upevnění (na vlastní konstrukci) 78 1) obsaženo v dodávce pohonu 2015/07 změny vyhrazeny internet: 23

24 Přímočaré pohony DGC-GF, s kluzným vedením typové značení DGC GF YSR A typ DGC přímočarý pohon pístu zdvih vedení GF kluzné vedení tlumení PPV YSR YSRW nastavitelné tlumení v koncových polohách tlumič nárazu, samočinně nastavitelný, lineární charakteristika tlumič nárazu, samočinně nastavitelný, progresivní charakteristika snímání poloh A čidly na válce přívod stlačeného vzduchu na jedné straně vpravo nebo na obou stranách DL na jedné straně vlevo nebo na obou stranách mazivo standardní H1 mazivo přípustné pro styk s potravinami certifikát EU EX2 EX3 II 3GD II 2D 24 internet: změny vyhrazeny 2015/07

25 Přímočaré pohony DGC-GF, s kluzným vedením typové značení + ZUB F 2B 2G 2L příslušenství ZUB příslušenství, volně přiloženo patková upevnění F patková upevnění upevnění za profil M upevnění za profil kameny do drážky B pro upevňovací drážku přibližovací čidla G H I J s kabelem 2,5 m s konektorem polovodičová s kabelem 2,5 m polovodičová s konektorem spojovací kabely V 2,5 m krycí lišty do drážky L pro drážku pro čidla mechanické omezení koncových poloh YWZ1 variabilní koncová poloha, na jedné straně YWZ2 variabilní koncová poloha, na obou stranách dokumentace pro uživatele O výslovné zřeknutí se návodu k obsluze 2015/07 změny vyhrazeny internet: 25

26 Přímočaré pohony DGC-GF, s kluzným vedením funkce -W- -A- servis oprav -N- průměr mm -T- délka zdvihu mm Obecné pístu konstrukce bezpístnicový pohon princip unášeče trubka válce s drážkou vedení kluzné vedení způsob činnosti dvojčinný zdvih připojení pneumatiky M5 Gx G¼ Gy tlumení 29 DGC- -PPV nastavitelné tlumení na obou stranách DGC- -YSR samočinně nastavitelné na obou stranách délka tlumení 16,5 15,5 17,5 29,5 29,8 31,1 s tlumením PPV max. rychlost [m/s] 3 snímání poloh čidly na válce upevnění upevnění za profil patková upevnění přímé upevnění montážní poloha libovolná -H- upozornění: Tento výrobek odpovídá ISO a ISO Provozní a okolní podmínky pístu provozní tlak [bar] 2 8 1,5 8 provozní médium stlačený vzduch dle normy ISO :2010 [7: : ] upozornění k provoznímu/ mazaný provoz je možný (od mazání pak již nelze upustit!) řídicímu médiu teplota okolí 1) [ C] nezávadnost pro potraviny 2) podle prohlášení výrobce odolnost korozi KBK 3) 2 1) Berte ohled na rozsah použití čidel. 2) Další informace Anwenderdokumentation. 3) Třída odolnosti korozi 2 dle normy Festo : konstrukční díly s mírnějšími nároky na odolnost korozi. Vnější viditelné části s požadavky především na vzhled povrchu, který je vystaven přímému kontaktu s okolní pro průmysl běžnou atmosférou, respektive látkami, jako jsou chladicí látky a maziva. Síly [N] a energie nárazu [J] pístu teoretická síla při 6 barech energie nárazu v koncových polohách internet: změny vyhrazeny 2015/07

27 Přímočaré pohony DGC-GF, s kluzným vedením ATEX 1) teplota okolí Ex [ C] -10 C Ta +60 C značka CE (viz prohlášení o shodě) dle směrnice EU pro ochranu proti výbuchu (ATEX) certifikát EX2 kategorie ATEX pro plyn II 3G ochrana proti zapálení a výbuchu plynu c T4 X kategorie ATEX pro prach II 3D ochrana proti zapálení a výbuchu prachu c T120 C X certifikát EX3 kategorie ATEX pro plyn II 2G ochrana proti zapálení a výbuchu plynu c T4 X 1) Dbejte na certifikát ATEX vztahující se na příslušenství. Hmotnosti [g] pístu základní hmotnost při zdvihu 0 mm přírůstek hmotnosti na 10 mm zdvihu pohybující se hmotnost Rozsah nastavení koncových poloh d -H- upozornění Při zkrácení zdvihu s nastavitelným tlumením PPV na obou stranách se snižuje přípustná kinetická energie. pístu tlumení DGC- -PPV 13,8 15,8 21,1 25,1 25,2 30,2 28,7 33,7 28,7 33,7 38,8 43,8 DGC- -YSR/YSRW 14,5 24,5 22,5 32,5 27,3 37, Materiály funkční řez Přímočarý pohon 1 vodicí lišta eloxovaný hliník 2 saně eloxovaný hliník 3 víko eloxovaný hliník 4 trubka válce eloxovaný hliník těsnění pístu polyuretan těsnicí páska/krycí páska polyuretan kluzné prvky polyacetal upozornění k materiálu odpovídá RoHS 2015/07 změny vyhrazeny internet: 27

28 Přímočaré pohony DGC-GF, s kluzným vedením Hodnoty zatížení Uvedené síly a momenty se vztahují na střed povrchu saní. V dynamickém provozu nesmějí být hodnoty překročeny. Přitom je nutné věnovat pozornost zvláště brzdění. -H- upozornění K tomu, abyste u pohonu DGC GF ve svislé poloze s velkou momentovou zátěží zabránili samovolnému brzdění, doporučujeme variantu DGC KF 42 s vedením v kuličkových oběžných pouzdrech. Pokud na pohon působí více uvedených sil a momentů současně, musí být kromě uvedených maximálních hodnot zatížení dodržena ještě následující rovnice: Fy Fz Mx My Mz 1 Fy max. Fz max. Mx max. My max. Mz max. Přípustné síly a momenty se vztahují na rychlost pojí dění 0,2 m/s pístu Fy max. [N] Fz max. [N] Mx max. [Nm] 3,4 8, My max. [Nm] Mz max. [Nm] 8, Ovlivnění čidel feromagnetickými materiály Feromagnetické materiály (ocelové díly nebo plechy v bezprostředním okolní čidel) mohou vést k chybnému snímání. Zajistěte následující minimální vzdálenosti těchto materiálů. Vzdálenost závisí na poloze čidla (viz 1 a 2). pístu vzdálenost L vzdálenost L vzdálenost L vzdálenost L internet: změny vyhrazeny 2015/07

29 Přímočaré pohony DGC-GF, s kluzným vedením Maximální přípustná rychlost pístu v v závislosti na užitečné zátěži m a vzdálenosti těžiště r max s tlumením PPV s tlumením YSR s tlumením YSRW H- upozornění Tyto údaje představují dosažitelné maximální hodnoty. V praxi se mohou tyto hodnoty lišit podle polohy užitečné zátěže a montážní polohy. Pracovní rozsah tlumení Tlumení v koncových polohách je nutné nastavit tak, aby byl zaručen provoz bez nárazů. Pokud hodnoty provozních podmínek le í mimo přípustné rozsahy, je nutné pohybující se hmotnost tlumit příslu nými prvky (externí tlumič nárazu), a to nejlépe působením ve směru proti těžišti. -H- upozornění Chcete-li zamezit pnutí v saních, je u horní plochy montá ního dílu nutné dodr et rovinnost min. 0,03 mm. pístu vzdálenost r max /07 změny vyhrazeny internet: 29

30 Přímočaré pohony DGC-GF, s kluzným vedením Počet upevnění za profil MUP v závislosti na zátěžové síle F a vzdálenosti mezipodpor l Chcete-li omezit průhyb u velkých zdvihů, musíte pohon případně podepřít. Následující diagramy ukazují maximální přípustnou vzdálenost mezipodpor v závislosti na montážní poloze a působících hmotnostních a normálních silách. vodorovná montá ní poloha internet: změny vyhrazeny 2015/07

31 Přímočaré pohony DGC-GF, s kluzným vedením Počet upevnění za profil MUP v závislosti na zátěžové síle F a rozteči mezipodpor l Chcete-li omezit průhyb u velkých zdvihů, musíte pohon případně podepřít. Následující diagramy ukazují maximální přípustnou vzdálenost mezipodpor v závislosti na montážní poloze a působících hmotnostních a normálních silách. svislá montážní poloha Příklad: Na pohon DGC působí vodorovná montážní síla 300 N. Celková délka pohonu: l = délka zdvihu + L1 (viz rozměry) = 1500 mm mm = 1700 mm Z diagramu vyplývá, že pro pohon DGC-25 při síle 300 N potřebujeme rozteč podpor 1300 mm. V tomto příkladu jsou nezbytná profilová upevnění, protože maximální vzdálenost mezipodpor (1300 mm) je menší než celková délka pohonu mm. 2015/07 změny vyhrazeny internet: 31

32 Přímočaré pohony DGC-GF, s kluzným vedením Rozměry modely CAD ke stažení A 36 B pohled B přičíst zdvih 1 přívod stlačeného vzduchu volitelně ze 2 stran 2 přívod stlačeného vzduchu volitelně ze 2 stran při přívodech vzduchu z jedné strany pohonu 3 drážka pro čidla 4 aretační díra pro patkové upevnění HPC -H- upozornění Standardně má přímočarý pohon napájení z jedné strany, tj. vpravo, nebo z obou stran. Pokud při objednávání stavebnice výrobků zadáte objednací kód DL, lze přímočarý pohon napájet z jedné strany, a to levé, nebo z obou stran. 32 internet: změny vyhrazeny 2015/07

33 Přímočaré pohony DGC-GF, s kluzným vedením B1 B2 B3 B4 B5 B6 B7 B8 B9 B10 B11 ±0, ,5 49,9 19,5 8, ,8 3,8 1 2,4 5, , , ,65 1 3,5 9, ,5 5,7 63,1 57,5 8,5 1, , , , , ,5 B12 B13 D1 D2 EE H1 H2 H3 H4 H5 H6 ±0,05 ±0, , M4 M5 56,3 23,1 55 9,6 13, ,5 3 M5 Gx ,65 15, ,5 3 M6 Gx 78, , , ,8 80,5 4 M6 G¼ 99,5 41,5 97,5 17, ,5 H7 H8 H9 H10 J1 J2 J3 L1 L2 L3 L4 18 4,6 2,4 25, , ,5 5,7 5,8 25 7,65 4, ,5 26,1 18, ,5 10,6 32 8, ,2 63, , ,8 14,5 14, , , ,6 14,6 L5 L6 L8 T1 T2 T6 tolerance zdvihu PPV YSR YSRW ,5 0 15,9 19, ,1 0 2, ,5 10,6 0 12, ,5 2 20, ,5 14,5 0 8,5 15, , ,5 14,6 0 12, ,7 -H- upozornění: Tento výrobek odpovídá ISO a ISO /07 změny vyhrazeny internet: 33

34 Přímočaré pohony DGC-GF, s kluzným vedením Rozměry 50/63 modely CAD ke stažení B A 38 pohled B + přičíst zdvih 1 přívod stlačeného vzduchu volitelně ze 2 stran 2 přívod stlačeného vzduchu volitelně ze 2 stran při přívodech vzduchu z jedné strany pohonu 3 drážka pro čidla 4 aretační díra pro patkové upevnění HPC -H- upozornění Standardně má přímočarý pohon napájení z jedné strany, tj. vpravo, nebo z obou stran. Pokud při objednávání stavebnice výrobků zadáte objednací kód DL, lze přímočarý pohon napájet z jedné strany, a to levé, nebo z obou stran. 34 internet: změny vyhrazeny 2015/07

35 Přímočaré pohony DGC-GF, s kluzným vedením B1 B2 B3 B4 B5 B6 B8 B9 B11 B12 B13 D1 D2 ±0,05 H , ,8 81, M , , ,5 9 M10 EE H1 H2 H3 H4 H5 H6 H7 H8 H9 H10 H11 J1 50 G¼ 124,5 38,5 122,5 52,8 29, , ,5 63 Gy 153,5 48, , ,5 15, ,5 ±0,05 J2 J3 L1 L2 L3 L5 L6 L8 T1 T2 T6 tolerance zdvihu PPV YSR YSRW +0, , ,3 24 2,1 30,4 0 2, ,5 31, ,3 48,3 27,5 2,1 36,2 -H- upozornění: Tento výrobek odpovídá ISO a ISO /07 změny vyhrazeny internet: 35

36 Přímočaré pohony DGC-GF, s kluzným vedením Rozměry saně modely CAD ke stažení pohled A pohled A 5 díra pro středicí dutinku ZBH 6 díra pro středicí kolík ZBS B3 ±0,05 D1 D2 H7 D3 D4 D5 H7 H2 H3 H4 ±0,03 H5 ±0,1 L1 ±0,1 18 4,5 M5 5 M5 5 16, M5 9 M6 M ±0,2 25,5 136 L2 L3 L4 L5 L6 L7 T1 T2 T3 T4 ±0,1 ±0,03 ±0,1 ±0,05 ±0, ±0, ,1±0,1 5 6, ±0, ,5 2,1+0, ,8 36 internet: změny vyhrazeny 2015/07

37 Přímočaré pohony DGC-GF, s kluzným vedením Rozměry saně modely CAD ke stažení pohled A pohled A 5 díra pro středicí dutinku ZBH B3 ±0,05 D1 D2 H7 D3 D4 D5 H7 H2 H3 H4 ±0,03 H5 ±0,1 L1 ±0, M5 9 M6 M5 7 19,5 47±0, , M5 9 M6 M6 7 26,8 55±0, ,7 210 L2 L3 L4 L5 L6 L7 T1 T2 T3 T4 ±0,1 ±0,03 ±0,1 ±0,05 ±0, ±0, ,1+0,2 8,5 11, ±0, ,5 2,1+0, ,1 2015/07 změny vyhrazeny internet: 37

38 Přímočaré pohony DGC-GF, s kluzným vedením Rozměry saně modely CAD ke stažení pohled A pohled A 5 díra pro středicí dutinku ZBH B3 ±0,05 D1 D2 H7 D3 D4 D5 H7 H2 H3 H4 ±0,03 H5 ±0,1 L1 ±0, M8 9 M6 M ±0, M8 9 M6 M ±0, L2 L3 L4 L5 L6 L7 T1 T2 T3 T4 ±0,1 ±0,03 ±0,1 ±0,05 ±0, ±0, ,1+0,2 13, ±0, ,1+0, ,5 38 internet: změny vyhrazeny 2015/07

39 Přímočaré pohony DGC-GF, s kluzným vedením Rozměry modely CAD ke stažení profilová trubka drážka pro čidla 2 upevňovací drážka pro kameny B10 B11 H10 H , , , , , , /07 změny vyhrazeny internet: 39

40 Přímočaré pohony DGC-GF, s kluzným vedením údaje pro objednávky stavebnice výrobků Objednací kód -H- upozornění 1) Koncové dorazy nebo tlumiče nárazu nesmějí být odstraněny. YWZ1/YWZ2 78 YWZ1/YWZ2 1) 1) YSR YSRW 79 G/H/I/J V L M B F internet: změny vyhrazeny 2015/07

41 Přímočaré pohony DGC-GF, s kluzným vedením údaje pro objednávky stavebnice výrobků Tabulka pro objednávky velikost podmínky kód zadání 0M č. stavebnice funkce přímočaré pohony DGC DGC pístu zdvih vedení kluzné vedení -GF -GF tlumení nastavitelné pneumatické tlumení na obou stranách -PPV samočinně nastavitelné tlumiče nárazu -YSR tlumiče nárazu, samočinně nastavitelné, s progresivním průběhem tlumení -YSRW snímání poloh čidly na válce -A -A 0O přívod stlačeného vzduchu na jedné straně vpravo nebo na obou stranách na jedné straně vlevo nebo na obou stranách -DL mazání standardní mazivo přípustné pro styk s potravinami 1 -H1 certifikát EU II 3GD 2 -EX2 II 2G 2 -EX3 0O příslušenství volně přilo eno (lze přidat dodatečně) ZUB- ZUBpatková upevnění 1 F upevnění za profil 1 9 M kámen do upevňovací drážky 1 9 B přibližovací čidla kabel 2,5 m 1 9 G konektor M8 1 9 H polovodičová čidla, PNP kabel 2,5 m 1 9 I konektor M8 1 9 J spojovací kabely M8, 2,5 m 1 9 V krycí li ta pro drá ku pro čidla 1 9 L mechanické omezení koncových poloh variabilní koncová poloha, na jedné straně 3 YWZ1 variabilní koncová poloha, na obou stranách 3 YWZ2 dokumentace pro uživatele výslovné zřeknutí se návodu k obsluze, pokud ho ji máte -O 1 H1 ne s tlumením YSR, YSRW 2 EX2, EX3 ne s čidlem G, H, I, J, spojovacím kabelem V 3 YWZ1, YWZ2 pouze s tlumením YSR nebo YSRW M O minimální údaje volitelné kód pro objednávky DGC GF A ZUB 2015/07 změny vyhrazeny internet: 41

42 Přímočaré pohony DGC-KF, s vedením v kuličkových oběžných pouzdrech přehled periférií -H- upozornění 1) Provoz bez tlumicích prvků není přípustný ) 1) aj aa ab ac ad ae 42 internet: změny vyhrazeny 2015/07

43 Přímočaré pohony DGC-KF, s vedením v kuličkových oběžných pouzdrech přehled periférií Varianty a příslušenství typ/objednací kód pro pístu popis strana/internet 1 přímočaré pohony DGC-KF 2 mezipolohy Z1/Z2/Z3 3 mechanická omezení koncových poloh YWZ 4 středicí kolíky/dutinky 1) ZBS/ZBH 5 brzda 1H-PN tlumení P tlumení PPV 6 tlumiče nárazu YSR 7 tlumiče nárazu YSRW 8 jednosměrné škrticí ventily GRLA 9 přibližovací čidla G/H/I/J aj spojovací kabely V aa krycí lišty do drážky L ab upevnění za profil M ac kameny do drážky B ad patková upevnění F ae středicí kolíky/dutinky ZBS/ZBH 8 63 přímočarý pohon bez příslušenství, vedení v kuličkových oběžných pouzdrech 46 25, 32, 40 možnost montáže až tří mezipoloh pro variabilní nastavení koncových poloh, např. při změnách formátu pro vystředění zátěže a montážních dílů na saních 78 25, 32, 40, 50 k přidržení zátěže 49 8, 12 pružné dorazy; používá se pouze při malých rychlostech nastavitelné pneumatické tlumení v koncových polohách, používá se pouze při středních rychlostech samočinně nastavitelný hydraulický tlumič nárazu, pružina pro návrat do základní 66 polohy a lineární charakteristika tlumení 8 63 samočinně nastavitelný hydraulický tlumič nárazu, pružina pro návrat do základní 66 polohy a progresivní charakteristika tlumení 8 63 pro regulaci rychlosti ke snímání polohy saní čidly na válce k ochraně před znečištěním a pro upevnění kabelu čidla snadné a přesné možnosti upevnění rybinovou drážkou pro upevnění montážních dílů pro upevnění za koncové víko pro vystředění pohonu bez patkového upevnění (na vlastní konstrukci) 78 1) obsaženo v dodávce pohonu 2015/07 změny vyhrazeny internet: 43

44 Přímočaré pohony DGC-KF, s vedením v kuličkových oběžných pouzdrech typové značení DGC KF YSR A typ DGC přímočarý pohon pístu zdvih vedení KF vedení v kuličkových oběžných pouzdrech tlumení P PPV YSR YSRW pru né dorazy nastavitelné tlumení v koncových polohách tlumič nárazu, samočinně nastavitelný, lineární charakteristika tlumič nárazu, samočinně nastavitelný, progresivní charakteristika snímání poloh A čidly na válce přívod stlačeného vzduchu na jedné straně vpravo nebo na obou stranách DL na jedné straně vlevo nebo na obou stranách saně GP chráněné vedení v kuličkových obě ných pouzdrech mazivo standardní H1 mazivo přípustné pro styk s potravinami mazací funkce standardní C mazací adaptér přídavné saně KL KR přídavné saně, vlevo přídavné saně, vpravo brzda bez 1H s 1 kanálem ovládání bez PN ovládané pneumaticky certifikát EU EX2 EX3 II 3GD II 2G 44 internet: změny vyhrazeny 2015/07

45 Přímočaré pohony DGC-KF, s vedením v kuličkových oběžných pouzdrech typové značení + ZUB F 2B 2G 2V příslušenství ZUB příslušenství volně přiloženo patková upevnění F patková upevnění upevnění za profil M upevnění za profil kameny do drážky B pro upevňovací drážku přibližovací čidla G H I J s kabelem 2,5 m s konektorem polovodičová s kabelem 2,5 m polovodičová s konektorem spojovací kabely V 2,5 m krycí lišty do drážky L pro drážku pro čidla mechanické omezení koncových poloh YWZ1 variabilní koncová poloha, na jedné straně YWZ2 variabilní koncová poloha, na obou stranách mezipoloha Z1 1 mezipoloha Z2 2 mezipolohy Z3 3 mezipolohy dokumentace pro uživatele O výslovné zřeknutí se návodu k obsluze 2015/07 změny vyhrazeny internet: 45

46 Přímočaré pohony DGC-KF, s vedením v kuličkových oběžných pouzdrech funkce -W- -A- servis oprav -N- průměr 8 63 mm -T- délka zdvihu mm Obecné pístu konstrukce bezpístnicový pohon princip unášeče válec se zářezem, s mechanickým spojením vedení externí vedení v kuličkových obě ných pouzdrech způsob činnosti dvojčinný zdvih připojení pneumatiky M5 Gx G¼ Gy tlumení 50 DGC- -P pru né dorazy DGC- -PPV nastavitelné tlumení na obou stranách DGC- -YSR samočinně nastavitelné na obou stranách délka tlumení 16,5 15,5 17,5 29,5 29,8 31,1 s tlumením PPV max. rychlost [m/s] 1 1,2 3 opakovatelná přesnost 0,02 (s tlumením YSR/YSRW) snímání poloh čidly na válce upevnění upevnění za profil patková upevnění přímé upevnění montážní poloha libovolná -H- upozornění: Tento výrobek odpovídá ISO a ISO Provozní a okolní podmínky pístu provozní tlak [bar] 2, ,5 8 provozní médium stlačený vzduch dle normy ISO :2010 [7: : ] upozornění k provoznímu/ mazaný provoz je možný (od mazání pak již nelze upustit!) řídicímu médiu teplota okolí 1) [ C] nezávadnost pro potraviny 2) podle prohlášení výrobce odolnost korozi KBK 3) 1 1) Berte ohled na rozsah použití čidel. 2) Další informace Anwenderdokumentation. 3) Třída odolnosti korozi 1 dle normy Festo : konstrukční díly s nižšími nároky na odolnost korozi. Ochrana při přepravě a skladování. Díly bez prvořadých požadavků na vzhled povrchu, např. ve vnitřním prostoru nebo pod krytem. 46 internet: změny vyhrazeny 2015/07

47 Přímočaré pohony DGC-KF, s vedením v kuličkových oběžných pouzdrech Síly [N] pístu teoretická síla při 6 barech energie nárazu v koncových polohách 50 ATEX 1) teplota okolí Ex [ C] -10 C Ta +60 C značka CE (viz prohlášení o shodě) dle směrnice EU pro ochranu proti výbuchu (ATEX) certifikát EX2 kategorie ATEX pro plyn II 3G ochrana proti zapálení a výbuchu plynu c T4 X kategorie ATEX pro prach II 3D ochrana proti zapálení a výbuchu prachu c T120 C X certifikát EX3 kategorie ATEX pro plyn II 2G ochrana proti zapálení a výbuchu plynu c T4 X 1) Dbejte na certifikát ATEX vztahující se na příslušenství. Hmotnosti [g] pístu DGC- základní hmotnost při zdvihu 0 mm přírůstek hmotnosti na 10 mm zdvihu pohybující se hmotnost DGC- -1H-PN s brzdou základní hmotnost při zdvihu 0 mm přírůstek hmotnosti na 10 mm zdvihu pohybující se hmotnost Rozsah nastavení koncových poloh d -H- upozornění Při zkrácení zdvihu s nastavitelným tlumením PPV na obou stranách se snižuje přípustná kinetická energie. pístu tlumení DGC- -P/PPV 11,3 16,3 12,7 17,7 13,8 15,8 21,1 25,1 25,2 30,2 28,7 33,7 28,7 33,7 38,8 43,8 DGC- -P/PPV-GP 16,9 18,9 23,6 27,6 25,2 30,2 34,7 39,7 DGC- -YSR/YSRW 12,8 22, ,5 34,5 22,5 47,5 27,3 52, /07 změny vyhrazeny internet: 47

48 Přímočaré pohony DGC-KF, s vedením v kuličkových oběžných pouzdrech Materiály funkční řez Přímočarý pohon 1 vodicí lišta silně legovaná ocel 2 saně silně legovaná ocel 3 víko eloxovaný hliník 4 trubka válce eloxovaný hliník těsnění pístu polyuretan těsnicí páska/krycí páska polyuretan upozornění k materiálu odpovídá RoHS, neobsahuje měď ani látky PTFE Ovlivnění čidel feromagnetickými materiály Feromagnetické materiály (ocelové díly nebo plechy v bezprostředním okolní čidel) mohou vést k chybnému snímání. Zajistěte následující minimální vzdálenosti těchto materiálů. Vzdálenost závisí na poloze čidla (viz 1 a 2). 1 2 pístu vzdálenost L vzdálenost L vzdálenost L vzdálenost L internet: změny vyhrazeny 2015/07

49 Přímočaré pohony DGC-KF, s vedením v kuličkových oběžných pouzdrech Hodnoty zatížení Uvedené síly a momenty se vztahují na střed povrchu saní. V dynamickém provozu nesmějí být hodnoty překročeny. Přitom je nutné věnovat pozornost zvláště brzdění. Pokud na pohon působí více uvedených sil a momentů současně, musí být kromě uvedených maximálních hodnot zatížení dodržena ještě následující rovnice: Fy Fz Mx My Mz 1 Fy max. Fz max. Mx max. My max. Mz max. Přípustné síly a momenty pístu Fy max. [N] Fz max. [N] Mx max. [Nm] 1,7 3, My max. [Nm] 4, Mz max. [Nm] 4, Technické údaje brzda rozměry 62 velikost připojení pneumatiky M5 M5 M5 M5 způsob brzdění brzdění pružinou, odbrzdění stlačeným vzduchem statická zádržná síla [N] max. počet nouzových brzdění 1) při referenční energii [Nm] počet brzdění při jmenovité zátěži [mil. sepnutí] 0,45 0,55 0,05 0,05 1) Nouzové brzdění je zabrzdění užitečné zátěže při výpadku energie na pohonu. Provozní a okolní podmínky brzda provozní médium stlačený vzduch dle normy ISO :2010 [7:4:4] provozní tlak brzda otevřena [bar] 4,5 8 brzda uzavřena [bar] bez tlaku teplota okolí [ C] /07 změny vyhrazeny internet: 49

50 Přímočaré pohony DGC-KF, s vedením v kuličkových oběžných pouzdrech Maximální přípustná rychlost pístu v v závislosti na užitečné zátěži m a vzdálenosti těžiště r max pístu 8/12 s tlumením P pístu s tlumením PPV pístu 8 63 s tlumením YSR pístu 8 63 s tlumením YSRW H- upozornění Tyto údaje představují dosažitelné maximální hodnoty. V praxi se mohou tyto hodnoty lišit podle polohy užitečné zátěže a montážní polohy. Pracovní rozsah tlumení Tlumení v koncových polohách je nutné nastavit tak, aby byl zaručen provoz bez nárazů. Pokud hodnoty provozních podmínek le í mimo přípustné rozsahy, je nutné pohybující se hmotnost tlumit příslu nými prvky (tlumič nárazu, dorazy atd.), a to nejlépe působením ve směru proti těžišti. -H- upozornění Chcete-li zamezit pnutí v saních, je nutné u horní plochy montá ního dílu dodr et rovinnost min. 0,01 mm. Údaje platí pro vodorovnou montá ní polohu: pístu vzdálenost r max internet: změny vyhrazeny 2015/07

51 Přímočaré pohony DGC-KF, s vedením v kuličkových oběžných pouzdrech Počet upevnění za profil MUP v závislosti na zátěžové síle F a vzdálenosti mezipodpor l Chcete-li omezit průhyb u velkých zdvihů, musíte pohon případně podepřít. Následující diagramy ukazují maximální přípustnou vzdálenost mezipodpor v závislosti na montážní poloze a působících hmotnostních a normálních silách. vodorovná montá ní poloha svislá montážní poloha Příklad: Na pohon DGC působí vodorovná montážní síla 300 N. Celková délka pohonu: l = délka zdvihu + L1 (viz rozměry) = 1500 mm mm = 1700 mm Z diagramu vyplývá, že pro pohon DGC-25 při síle 300 N potřebujeme rozteč podpor 1300 mm. V tomto příkladu jsou nezbytná profilová upevnění, protože maximální vzdálenost mezipodpor (1300 mm) je menší než celková délka pohonu 1700 mm. 2015/07 změny vyhrazeny internet: 51

52 Přímočaré pohony DGC-KF, s vedením v kuličkových oběžných pouzdrech Centrální mazání S mazacím adaptérem lze vedení přímočarého pohonu DGC-KF trvale mazat prostřednictvím poloautomatického či plně automatického mazacího zařízení, čehož lze využívat v úlohách ve vlhkém či mokrém prostředí. pro píst o 25, 32, 40, 63 moduly jsou určeny pro oleje a tuky rozměry přímočarého pohonu DGC-KF jsou s modulem centrálního mazání i bez tohoto modulu stejné musejí být připojeny oba mazací adaptéry na každé straně jsou tři možnosti připojení lze použít v kombinaci: standardní saně GK přídavné saně KL, KR nelze použít v kombinaci: chráněné vedení v kuličkových oběžných pouzdrech GP Rozměry saní 60 Objednací kód ve stavebnici výrobků 67 Možnosti připojení V kombinaci s tlumiči nárazu v koncových víkách lze využít pouze zadní a horní připojení. V kombinaci s držákem tlumiče nárazu DADP lze použít pouze přední a horní připojení. Možnost připojení podle zákazníka Uvedený výkres ukazuje možnost připojení k hornímu mazacímu rozhraní při individuální montáži. D1 D2 T1 8 +0,2 mm 6 mm 0,6 0,05 mm 1 hloubka drážky pro o-kroužek 2 potřebná vzduchová mezera T2 0,1 +0,2 mm další rozměr 60 o-kroužek 6x1 mm (DIN 3771) Konstrukce centrálního mazání Pro centrální mazání budete potřebovat různé konstrukční prvky. Na obrázku jsou patrné různé možnosti (s ruční pumpou, pneumatickým čerpadlem se zásobníkem nebo elektrickým čerpadlem se zásobníkem) nezbytné jako minimum pro konstrukci systému centrálního mazání. Tyto přídavné konstrukční prvky neprodává společnost Festo, ale můžete je objednat od těchto firem: firma Lincoln firma Bielomatik firma SKF (Vogel) Společnost Festo doporučuje tyto firmy, protože dokáží dodat všechny potřebné díly ruční pumpa 2 pneumatické čerpadlo se zásobníkem 3 elektrické čerpadlo se zásobníkem 4 ručně ovládané čerpadlo se zásobníkem 5 blok mazacích koncovek 6 rozdělovací blok 7 hadice nebo trubky 8 šroubení 52 internet: změny vyhrazeny 2015/07

53 Přímočaré pohony DGC-KF, s vedením v kuličkových oběžných pouzdrech Rozměry 8 a 12 modely CAD ke stažení + přičíst zdvih 1 přívod stlačeného vzduchu volitelně ze 3 směrů 2 drážka pro čidla 3 aretační díra pro patkové upevnění nebo středicí kolík 4 přídavné saně KL 5 díra pro středicí kolík ZBS B1 B2 B3 B5 B6 B7 B8 ±0,05 B9 ±0,1 B13 D1 D2 H8 D3 H7 D ,6 11, ,2 20,5 M4 2 5 M , ,6 13, ,8 25 M4 2 5 M4 EE H1 H2 H3 H4 H5 H6 H7 H9 H10 J4 L1 L2 8 M ,5 11,7 16,5 4,5 12,3 8,7 2, ,1 12 M5 37,5 28,5 34,5 8,7 13,5 20,5 5 14,7 9, ,1 L3 L5 L6 L7 L8 L9 L17 T1 T2 T3 T4 tolerance zdvihu P YSR YSRW ±0,03 ±0,1 ±0,1 +0, , , , , ,3 12, profilová trubka drážka pro čidla 2015/07 změny vyhrazeny internet: 53
