1 BLACKBOX s.r.o. sídlo: Karlovo nám : U Bulhara Praha 1 Cz ch R u lic m: , : d il ro.cz w: katalog mě stského mobiliář e katalog městského mobiliáře 2012

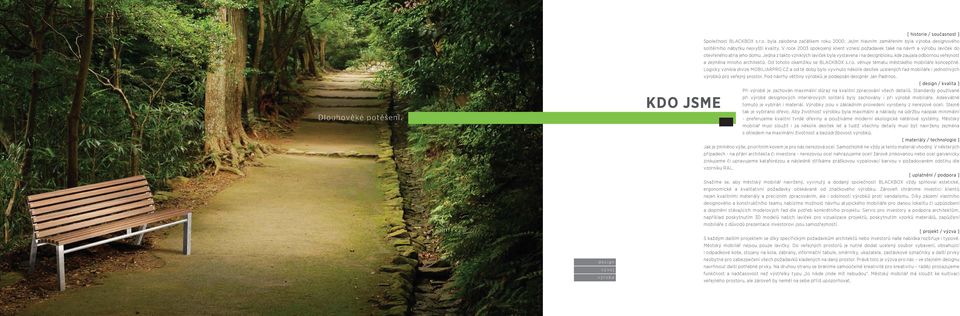

2 Dlouhově ké potě šení. design vývoj výroba KDO JSME [ historie / současnost ] Společnost BLACKBOX s.r.o. byla založena začátkem roku Jejím hlavním zaměřením byla výroba designového solitérního nábytku nejvyšší kvality. V roce 2003 spokojený klient vznesl požadavek také na návrh a výrobu laviček do otevřeného atria jeho domu. Jedna z takto vzniklých laviček byla vystavena i na designbloku, kde zaujala odbornou veřejnost a zejména mnoho architektů. Od tohoto okamžiku se BLACKBOX s.r.o. věnuje tématu městského mobiliáře koncepčně. Logicky vznikla divize MOBILIARPRO.CZ a od té doby bylo vyvinuto několik desítek ucelených řad mobiliáře i jednotlivých výrobků pro veřejný prostor. Pod návrhy většiny výrobků je podepsán designér. [ design / kvalita ] Při výrobě je zachován maximální důraz na kvalitní zpracování všech detailů. Standardy používané při výrobě designových interiérových solitérů byly zachovány i při výrobě mobiliáře. Adekvátně tomuto je vybírán i materiál. Výrobky jsou v základním provedení vyrobeny z nerezové oceli. Stejně tak je vybíráno dřevo. Aby životnost výrobku byla maximální a náklady na údržbu naopak minimální - preferujeme kvalitní tvrdé dřeviny a používáme moderní ekologické nátěrové systémy. Městský mobiliář musí sloužit i za několik desítek let a tudíž všechny detaily musí být navrženy zejména s ohledem na maximální životnost a bezúdržbovost výrobků. [ materiály / technologie ] Jak je zmíněno výše, prioritním kovem je pro nás nerezová ocel. Samozřejmě ne vždy je tento materiál vhodný. V některých případech - na přání architekta či investora - nerezovou ocel nahrazujeme ocelí žárově zinkovanou nebo ocel galvanicky zinkujeme či upravujeme kataforézou a následně stříkáme práškovou vypalovací barvou v požadovaném odstínu dle vzorníku RAL. [ uplatnění / podpora ] Snažíme se, aby městský mobiliář navržený, vyvinutý a dodaný společností BLACKBOX vždy splňoval estetické, ergonomické a kvalitativní požadavky očekávané od značkového výrobku. Zároveň chráníme investici klientů nejen kvalitními materiály a precizním zpracováním, ale i odolností výrobků proti vandalismu. Díky zázemí vlastního designového a konstrukčního teamu nabízíme možnost návrhu atypického mobiliáře pro danou lokalitu či uzpůsobení a doplnění stávajících modelových řad dle potřeb konkrétního projektu. Servis pro investory a podpora architektům, například poskytnutím 3D modelů našich laviček pro vizualizace projektů, poskytnutím vzorků materiálů, zapůjčení mobiliáře z důvodů prezentace investorovi jsou samozřejmostí. [ projekt / výzva ] S každým dalším projektem se díky specifickým požadavkům architektů nebo investorů naše nabídka rozšiřuje i typově. Městský mobiliář nejsou pouze lavičky. Do veřejných prostorů je nutné dodat ucelený soubor vybavení, obsahující i odpadkové koše, stojany na kola, zábrany, informační tabule, směrníky, ukazatele, zastávkové označníky a další prvky nezbytné pro zabezpečení všech požadavků kladených na daný prostor. Právě toto je výzva pro nás ve stejném designu navrhnout další potřebné prvky. Na druhou stranu se bráníme samoúčelné kreativitě pro kreativitu raději prosazujeme funkčnost a nadčasovost než výstřelky typu to nikde jinde mít nebudou. Městský mobiliář má sloužit ke kultivaci veřejného prostoru, ale zároveň by neměl na sebe příliš upozorňovat.

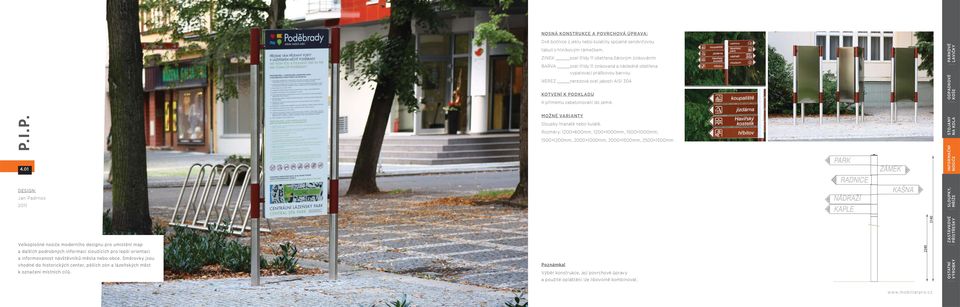

3 NOSNÁ KONSTRUKCE A POVRCHOVÁ ÚPRAVA: Dvě bočnice z jeklu nebo kulatiny spojené sendvičovou tabulí s hliníkovým rámečkem. ZINEK ocel třídy 11 ošetřena žárovým zinkováním BARVA ocel třídy 11 zinkovaná a následně ošetřena vypalovací práškovou barvou NEREZ nerezová ocel jakosti AISI 304 K přímému zabetonování do země. P.I.P Sloupky hranaté nebo kulaté. Rozměry: mm, mm, mm, mm, mm, mm, mm PARK ZÁMEK RADNICE KAPLE KAŠNA Velkoplošné nosiče moderního designu pro umístění map a dalších podrobných informací sloužících pro lepší orientaci a informovanost návštěvníků města nebo obce. Směrovky jsou vhodné do historických center, pěších zón a lázeňských měst k označení místních cílů. Výběr konstrukce, její povrchové úpravy a použité opláštění lze libovolně kombinovat.

4 UNITAB 4.02 NOSNÁ KONSTRUKCE A POVRCHOVÁ ÚPRAVA: Dvě bočnice z jeklu nebo kulatiny spojené sendvičovou tabulí s hliníkovým rámečkem. ZINEK ocel třídy 11 ošetřena žárovým zinkováním BARVA ocel třídy 11 zinkovaná a následně ošetřena vypalovací práškovou barvou NEREZ nerezová ocel jakosti AISI 304 K přímému zabetonování do země. Sloupky hranaté nebo kulaté. Rozměry: mm, mm, mm, mm, mm, mm, mm Velkoplošné nosiče moderního designu pro umístění map a dalších podrobných informací sloužících pro lepší orientaci a informovanost návštěvníků města nebo obce. Směrovky jsou vhodné do historických center, pěších zón a lázeňských měst k označení místních cílů. Výběr konstrukce, její povrchové úpravy a použité opláštění lze libovolně kombinovat.

5 NOSNÁ KONSTRUKCE A POVRCHOVÁ ÚPRAVA: Svařený nosný rám z L profilů doplněný ze zadní strany dalšími L profily na obdélníkový průřez. Vložené kalené sklo. BARVA ocel třídy 11 zinkovaná a následně ošetřena vypalovací práškovou barvou NEREZ nerezová ocel jakosti AISI 304 K přímému zabetonování do země. LXL 4.03 S osvětlením či bez. Rozměry: mm, mm, mm, mm Velkoplošný nosič jedinečného designu. Prosklená informační SOUVISEJÍCÍ PRODUKTY plocha představuje originální podklad pro informace v textové i obrazové podobě. Svým decentním designem se skrytými detaily uchycení skla je vhodný i k historickým a památkově chráněným objektům. Výběr konstrukce, její povrchové úpravy a použité opláštění lze libovolně kombinovat.

6 NOSNÁ KONSTRUKCE A POVRCHOVÁ ÚPRAVA: Každá informace má sv j prostor a zp sob prezentace. Válcové plakátovací plochy pro užití v interiéru i exteriéru jsou zajímavým dopl kem m stského mobiliá e. Samonosná z ocelových profil. St echa a sokl sklolaminátový monolit. Výlepová plocha ocelový zinkovaný plech ošet ený práškovou vypalovací barvou (2P), polykrbonátová deska lexan (2P SAC). LAVI KY Pomocí kotev do betonu. Pomocí zát žových beton voln ložené. S osv tlením 3 58W, bez osv tlení. Kopule válcová, kopule kulatá. ROZM RY: Ø 810 mm (2P) ROTUNDY Ø 900 mm (2P SAC) výška 2480 mm, 2800 mm Vysoká kvalita, jednoduchá údržba. ø 800 ø ø 800 ø INFORMA NÍ NOSI E P ÍST EŠKY P ÍST EŠKY

7 Velkoplošné prosv ětlené reklamní panely moderního designu p řináší řešení pro poskytování informací v širokém ve řejném prostoru. Kombinace vysoce kvalitních materiál ů jako je hliník, zinkovaná a nerezová ocel je zárukou bezproblémové údržby a dlouhé životnosti. NOSNÁ KONSTRUKCE A POVRCHOVÁ ÚPRAVA: Samonosná konstrukce z AL profil ů, nerezový plech na ocelovém rámu. ZINEK ocel třídy 11 ošet řena žárovým zinkováním BARVA pískování + prášková vypalovací barva NEREZ nerezová ocel jakosti AISI 304 PR HLEDOVÁ ÁST Bezpe čnostní kalené sklo 6mm osazené v gumovém profilu. LAVI KY Přímé kotvení k betonovému podkladu nebo osazení na zabetonovaný spodní rám pod terénem. OSVĚTLENÍ 5 36W, 5 58W oboustranný, jednostranný, trojstranný, statický, rolovaný rozm ěr plochy mm celková výška 1910mm 220 INFORMA NÍ NOSI E CLV ŽARDINIÉRY, M ÍŽE P ÍST EŠKY Vysoká kvalita, bezproblémová údržba.

8 NOSNÁ KONSTRUKCE A POVRCHOVÁ ÚPRAVA: Elegantní nádoba na zeleň svým čistým designem vkusně doplňuje celou kolekci prvků řady ONE. Vložená nádoba z pozinkovaného plechu. Ocelový rám z jeklu a pásovin s dřevěnými výplněmi. ZINEK ocel třídy 11 ošetřena žárovým zinkováním BARVA ocel třídy 11 zinkovaná a následně ošetřena vypalovací práškovou barvou NEREZ nerezová ocel jakosti AISI 304 OPLÁŠTĚNÍ Desky z dřevěných latí nebo palubek připevněné k nosné konstrukci bez viditelných šroubů. SMRK vodou ředitelná dvouvrstvá impregnace a lazura AKÁT v jednom, s přísadou včelího vosku. v přírodním provedení ošetřený impregnací, nebo teakovým olejem. DUB vrstva vodou ředitelné impregnace a silnovrstvé lazury nanášené vysokotlakým stříkáním. Vlastní vahou, na přání pomocí patek na 4 šrouby. ONE mm, mm, mm, výška 500 až 1000 mm. SOUVISEJÍCÍ PRODUKTY Velikost žardiniéry, materiál a povrchová úprava konstrukce a použitý druh dřeva lze libovolně kombinovat.

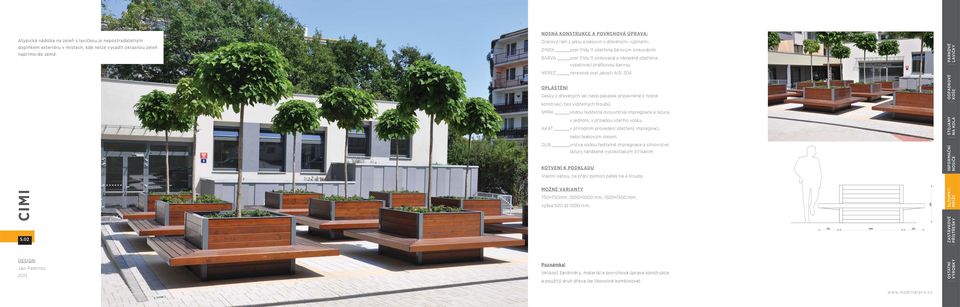

9 NOSNÁ KONSTRUKCE A POVRCHOVÁ ÚPRAVA: Atypická nádoba na zeleň s lavičkou je nepostradatelným doplňkem exteriéru v místech, kde nelze vysadit okrasnou zeleň napřímo do země. Ocelový rám z jeklu a pásovin s dřevěnými výplněmi. ZINEK ocel třídy 11 ošetřena žárovým zinkováním BARVA ocel třídy 11 zinkovaná a následně ošetřena vypalovací práškovou barvou NEREZ nerezová ocel jakosti AISI 304 OPLÁŠTĚNÍ Desky z dřevěných latí nebo palubek připevněné k nosné konstrukci bez viditelných šroubů. SMRK vodou ředitelná dvouvrstvá impregnace a lazura AKÁT v jednom, s přísadou včelího vosku. v přírodním provedení ošetřený impregnací, nebo teakovým olejem. DUB vrstva vodou ředitelné impregnace a silnovrstvé lazury nanášené vysokotlakým stříkáním Vlastní vahou, na přání pomocí patek na 4 šrouby. CIMI mm, mm, mm, výška 500 až 1000 mm Velikost žardiniéry, materiál a povrchová úprava konstrukce a použitý druh dřeva lze libovolně kombinovat.

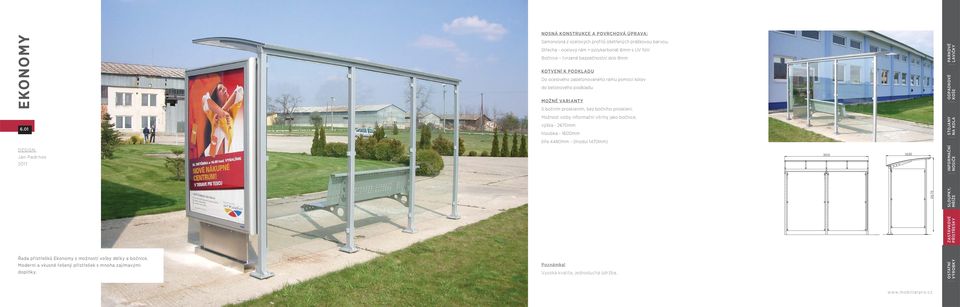

10 EKONOMY 6.01 NOSNÁ KONSTRUKCE A POVRCHOVÁ ÚPRAVA: Samonosná z ocelových profilů ošetřených práškovou barvou. Střecha - ocelový rám + polykarbonát 6mm s UV fólií Bočnice tvrzené bezpečnostní sklo 8mm Do ocelového zabetonovaného rámu pomocí kotev do betonového podkladu S bočním prosklením, bez bočního prosklení. Možnost volby informační vitríny jako bočnice. výška mm hloubka mm šíře 4480mm - (modul 1470mm) Řada přístřešků Ekonomy s možností volby délky a bočnice. Moderní a vkusně řešený přístřešek s mnoha zajímavými doplňky. Vysoká kvalita, jednoduchá údržba.

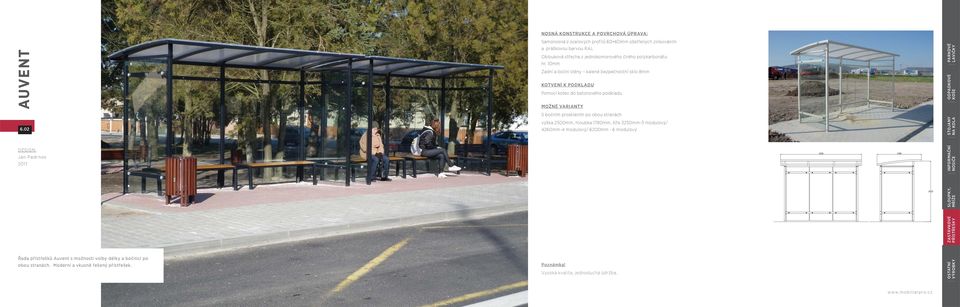

11 AUVENT 6.02 NOSNÁ KONSTRUKCE A POVRCHOVÁ ÚPRAVA: Samonosná z ocelových profilů 60 60mm ošetřených zinkováním a práškovou barvou RAL Oblouková střecha z jednokomorového čirého polykarbonátu hr. 10mm Zadní a boční stěny kalené bezpečnostní sklo 8mm Pomocí kotev do betonového podkladu S bočním prosklením po obou stranách výška 2500mm, hloubka 1780mm, šíře 3250mm-3 modulový/ 4260mm-4 modulový/ 6200mm - 6 modulový Řada přístřešků Auvent s možností volby délky a bočnicí po obou stranách. Moderní a vkusně řešený přístřešek. Vysoká kvalita, jednoduchá údržba.

12 MATERIÁLY - dřevo 8.01 Jméno Příjmení 2003 AKÁT DUB SMRK Akát přírodní Akát s olejem Trnovník akát Robinia dacia akátové dřevo je výjimečné svou tvarovou a objemovou stálostí, vysokou tvrdostí, pružností, nízkou mechanickou opotřebovatelností, odolností vůči vodě a v neposlední řadě svými krásnými odstíny a vysokým leskem. Akátové dřevo je nejtrvalejší mezi všemi evropskými dřevinami. Ošetřené impregnací vydrží i několik desetiletí. Dřevo akátu, jako jedno z mála, obsahuje silice odpuzující škůdce a stejně tak je vysoce odolné vůči hnilobě a plísním. Pro tuto vlastnost se používá všude tam, kde přichází do styku s vodou. Akátové dřevo je žlutohnědé, těžké, tvrdé (hustota 750kg/m 3 ), pevné, velmi vhodné pro styk s ostatními materiály. Jednou z důležitých vlastností akátu je jeho postupné šednutí, které je však často zákazníky vítané pro jeho lehce stříbřitě lesklý nádech. Šednutí dřeva je způsobeno vymýváním barviva vlivem okolního prostředí. I přes vynikající vlastnosti přírodního akátu, je možné dle požadavku zákazníka akátové dřevo ošetřit teakovým olejem. Pravidelné ošetření teakovým olejem zajistí uchování původního barevného odstínu dřeva. Teakový olej částečně také zlepšuje fyzikální vlastnosti dřeva zejména má vliv na zavírání a otevírání pórů a pomáhá udržet správnou vlhkost dřeva. Dub - Quercus petraea - dubové dřevo má vynikající vlastnosti, je velmi tvrdé a těžké, velmi odolné proti mechanickému oděru a vrypům. Zajímavostí rovněž je jeho využití ve vodním stavitelství, neboť pobytem ve vodě se jeho kladné vlastnosti ještě zlepšují.dubové dřevo má póry kruhovitě uspořádané. Póry tvoří na podélných řezech dobře viditelné rýhy, dlouhé až několik desítek milimetrů. Velmi výrazné jsou Dub přírodní Dub teak zejména dřeňové paprsky na radiálním řezu, kde vytvářejí lesklé plošky zvané zrcadélka. Přirozeně vysušený dub má hmotnost asi 600 kg/m 3. Dřevo je tvrdé, velmi pevné, houževnaté, pružné, trvanlivé, má vysoký obsah tříslovin a proto je i odolné vůči hnilobě a škůdcům. Z našich dřevin nejdéle vzdoruje nejen povětrnostním podmínkám, ale i střídání vlhka a sucha. Latě používané pro mobiliář jsou ošetřeny dvouvrstvou lazurou. Vodou ředitelnou impregnací a silnovrstvou lazurou, která má biocidní účinek a zaručuje dlouhodobou ochranu dřeva proti hnilobě, nepříznivým povětrnostním podmínkám a dále zaručuje stálobarevnost. Barva nátěru je v odstínu dub a teak. Smrk ztepilý - Picea abys - dřevina je bez barevně odlišeného jádra, ale má výrazné letokruhy a pravidelnou stavbu, je bílá až slabě nažloutlá a s mírným leskem. Při 15% vlhkosti (při vlhkosti přirozeně vysušeného dřeva) má hmotnost 470 kg/m 3. Dřevo je měkké, ale dostatečně pevné, pružné a trvanlivé. Latě používané pro mobiliář jsou ošetřeny třívrstvým nátěrem, který má biocidní účinek a zaručuje dlouhodobou ochranu dřeva Smrk pinie Smrk teak proti hnilobě, nepříznivým povětrnostním podmínkám a dále zaruču- je stálobarevnost. Barva nátěru je v odstínu teak a pinie. NEREZOVÁ OCEL ŽÁROVÝ ZINEK PRÁŠKOVÁ BARVA Nerezová ocel jakosti AISI Základním konstrukčním materiálem používaným společností mobiliarpro.cz je broušená nerezová ocel. Jedná se o austenitickou, chromniklovou ocel, která je z důvodu svého nízkého obsahu uhlíku odolná proti mezikrystalické korozi i bez dodatečné tepelné úpravy. Tento druh oceli má vynikající vlastnosti a vyniká především vysokou pevností, výbornou tvářitelností, estetičností a maximální odolností vůči korozi. Ocel je odolná proti vodě, vodní páře, vlhkosti vzduchu, slabým organickým a anorganickým kyselinám. Z estetických důvodů upřednostňujeme povrch kartáčovaný. Na finálním povrchu provádíme pasivaci. Nerezová ocel AISI 304 Ocel třídy 11 žárově zinkovaná - Tento druh oceli, která je vhodná pro obrábění, svařování, ohýbání, řezání a má vhodné vlastnosti pro použití ve venkovním prostředí, upravujeme nanesením vrstvy zinku, kde tato vrstva slouží jako ochrana proti korozi. Zinek tak chrání povrch nejen mechanicky, ale i chemicky. Žárové zinkování - Žárové zinkování je speciální technika pokovování ponorem. Zinek vytváří pevný a nepropustný povlak s dlouhodobou životností, který chrání Žárový zinek I Žárový zinek II ocel elektrochemicky. Případný vznik bílé rzi není podle normy ČSN EN ISO 1461 důvodem k oprávněné reklamaci a není důvodem k zamítnutí ze strany zákazníka. Vzhled povlaků vytvořených žárovým pozinkováním ponorem. Ocel třídy 11 galvanicky zinkovaná a poté pokryta práškovou barvou - Tento druh oceli je vhodný pro obrábění, svařování, ohýbání, řezání a má vhodné vlastnosti pro použití ve venkovním prostředí. Ocel upravujeme nanesením vrstvy zinku na jeho povrch, kde tato vrstva slouží jako ochrana proti korozi. Zinek tak chrání povrch nejen mechanicky, ale i chemicky. Galvanické zinkování - Galvanické zinkování je elektrolytický děj, RAL 9006 RAL 9007 při kterém se na elektricky vodivé materiály, ve většině případů ocelové díly (katoda), elektrochemicky vyloučí zinkový povlak rozpuštěním zinku (anody). Vytvoří se tak nejen antikorozní, ale taky pohledový povlak. Následně se povrch ošetří vypalovací práškovou barvou v požadovaném odstínu dle vzorníku RAL. Standardně používáme tyto čtyři odstíny: RAL9006 (stříbrná - světlý hliník), RAL9007 (stříbrná - tmavší hliník), RAL7016 (antracitová šedá), RAL9005 (černá). RAL 7016 RAL 9005 MATERIÁLY - kov 8.02
