TEPLOMĚR BIMETALOVÝ TR a TÚ Průměr 60, 100 a 120 mm, spodní, zadní přípoj celonerezové provedení

Transkript

1 TEPLOMĚR BIMETALOVÝ TR a TÚ Průměr 60, 100 a 120 mm, spodní, zadní přípoj celonerezové provedení Použití: Technické teploměry s dvojkovovým měřícím systémem jsou univerzálně použitelné přístroje k měření místních teplot v téměř všech průmyslových odvětvích. Teploměry je možno použít k měření teplot v jakékoliv poloze. Hlavice teploměru může být umístěna do prostředí jednoduchého podle ČSN v rozmezí -30 C až +110 C. Dovolená tolerance pro všechny rozsahy je ±2% z celého rozsahu. Měřená hodnota nesmí překročit max. rozsah stupnice. Teploměry jsou vyráběny s různými délkami stonků, jak je uvedeno v tabulce. V některých případech, zejména při vyšším přetlaku než 0,3 MPa na stonek teploměru, se stonky vkládají do teploměrových jímek podle ČSN Jímka je vždy o cca 5 mm delší než stonek teploměru. Závit jímky je M 20x1,5, otvor klíče s = 24 mm Popis: Teploměr se skládá z hlavice a stonku vyrobených z ušlechtilé oceli tř. 17. Pro méně náročné aplikace je stonek od délky 630 mm zhotoven z nelegované oceli s povrchovou úpravou Zn. V hlavici je upevněn ukazatel s číselníkem a stonek, v němž je upevněn měřicí systém. Tento systém je zhotoven z dvojkovu ve tvaru válcové spirály, která se působením tepla otáčí kolem své osy. Pohyb je přenášen na ukazatel, který vykazuje určitou výchylku udávající teplotu na stupnici. Aby údaje teploměru byly správné, je nutno při zabudování zajistit, že celý měřicí systém bude ponořen v měřené teplotě. Doporučená hloubka ponoru P je alespoň 60 mm, pro rozsah C minimálně 80 mm. Teploměry jsou určeny: a) k volnému uložení b) k použití se zvláštním příslušenstvím s posuvným závitovým hrdlem s posuvným kuželovým hrdlem s teploměrovou jímkou teploměry s rozsahem 0 až 350 C a 0 až 450 C se nesmějí používat bez jímky. 8

2 9 Teploměr Ø hlavice Dělení stupnice Měřicí rozsah Typ D [ mm ] po C po C TU TU TU Teploměr Ø hlavice Délka stonku... L [ mm ] Ć d = 8 mm (mat. nerez (AKVS)) až+50 0 až až až až až50 0 až až až až až+50 0 až až až až 450 Dělení stupnice Měřicí rozsah 100 D [ mm ] po C po C TR až až až až až až až až až až až+50 0 až až až až TR Ć d =10 mm (mat. ocel tř. 11) Délka stonku... L [ mm ] Typ TR φ d = 8 mm (mat. nerez (AKVS)) φ d = 10 mm (mat. ocel tř. 11)

3 TEPLOMĚRY DIGITÁLNÍ DT.. Provedení stonkové DTs a kabelové DTk Popis: digitální teploměr DTs/I je určen k zobrazení teploty měřené čidlem čidlem Pt100 zalitým na dno stonku z nerezové oceli a je vybaven proudovým převodníkem 4-20mA. Přistroj se napájí obvodem proudové smyčky a vyrábí se v několika měřících rozsazích. Elektronika teploměru je umístěna v plastové krabičce (ABS), 3 ½ místný LCD displej (13 mm) pro zobrazení teploty je pod průhledným víčkem. Připojení teploměru je přes konektor. Z hlediska mechanického provedení se digitální teploměr vyrábí jako přímý nebo úhlový. Montuje se zašroubováním do návarku. Samotný displej teploměru lze natočit do požadovaného směru. Digitalní teploměr DTk/I je kebelový. Teploměr se montuje na stěnu nebo panel, snímač teploty do jímky, nebo pomocí příložného držáku. Charakteristika: čidlo Pt100 v měděném pouzdře se silikonovým kabelem 1,6 až 5 m 3 ½ místný LCD displej, 13 mm Výstup: proud 4 až 20 ma Měřená teplota: -40 až +180 Stupěň krytí: IP 65 Montáž: DTk - snímač volně nebo do jímky, přístroj na stěnu nebo na panel DTs do návárku, připojení pomocí konektoru

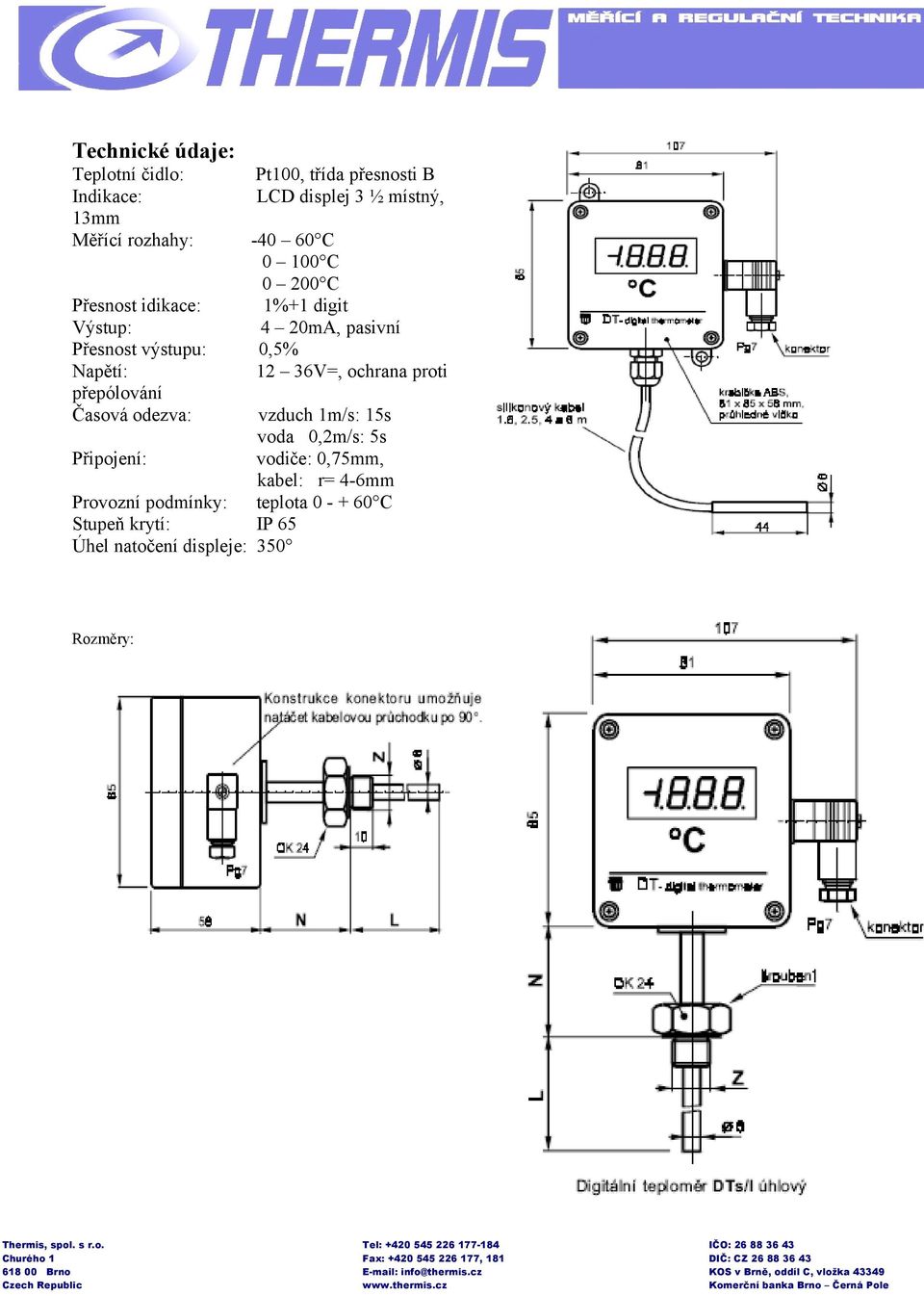

4 Technické údaje: Teplotní čidlo: Indikace: 13mm Měřící rozhahy: Přesnost idikace: Výstup: Přesnost výstupu: Napětí: přepólování Časová odezva: Pt100, třída přesnosti B LCD displej 3 ½ místný, C C C 1%+1 digit 4 20mA, pasivní 0,5% 12 36V=, ochrana proti vzduch 1m/s: 15s voda 0,2m/s: 5s Připojení: vodiče: 0,75mm, kabel: r= 4-6mm Provozní podmínky: teplota C Stupeň krytí: IP 65 Úhel natočení displeje: 350 Rozměry:

5 SNÍMAČ TEPLOTY STK/I + ZOBRAZOVACÍJEDNOTKA ZED601 Popis: SNÍMAČ TEPLOTY STK/I Snímač teploty s proudovým výstupem řady STK/I tvoří měřící odpor Pt100 zalitý teplovodivou hmotou na dno kovového stonku a proudový převodník převodník v kovovém pouzdře. Snímače jsou nerozebiratelné. Montují se přímo zašroubováním do návarku a připojují se pomocí konektoru DIN Snímače STK/I se vzrábí z nerezové oceli se závity G1/4 a M12x1,5 a s různými délkami stonků. Kdispozici je ucelená řada měřících rozsahů. Provozní teplota pouzdra proudového převodníku nesmí překročit +75 C. To je třeba mít na paměti při volbě délky nástavce snímače pro požadovaný rozsah měření (snímač bez nástavce lze použít jen pro rozsah -40 C až +60 C) Popis: ZOBRAZOVACÍJEDNOTKA Zobrazovací jednotka ZED601 je mikroprocesorový zobrazovač zabudovaný do proudové smyčky převodníku ma, nevyžaduje žádné další pomocné zdroje napájení. Je možno jej připojit k jakémukoliv typu převodníku s připojovacím konektorem DIN ZED601 je opatřen robustním plastovým krytem a montuje se přímo mezi zdroj energie a převodník. Obsahuje 31/2 místný displej, výška 7,6 mm, otočitelný v úhlu 90 C.

6 Technická specifikace: Teplotní čidlo : Pt100 MA, přetlak: 4Mpa/100 C Celkový rozsah :-50 C +40 C Stupeň krytí: IP 65 Výstup: 4-20mA unipolární Napětí: 10-36V Rozsahy: -50 C C Přesnost: +-1% -40 C + 60 C Montáž: do návarku 0 C C 0 C C 0 C C 0 C + C TECHNICKÉ PARAMETRY ZED601 Rozsah zobrazení 1999 Teplota prostředí C Třída přesnosti 0,2 ±1 Skladovací teplota C Teplotní drif 0,1% Připojení DIN Úbytek napětí <5 Rozměry 42 x 42 x 42 mm Krytí IP 65 Hmotnost <0,1 kg

7 TERMOSTATY STONKOVÉ ŘADY TH 140 odolný termostat s IP 44 Uvedené termostaty jsou teplotně závislé jednopólové spínače, které jsou konstruované pro regulaci teplot v kapalném prostředí. Jsou vhodné pro regulaci při teplovodním vytápění u lisovacích forem na gumu a termoplasty, dále k regulaci a hlášení teplot vodních nebo olejových lázní apod. Základem termostatů je spolehlivý mechanický systém, který nemá žádnou vlastní spotřebu energie. Výrobek se vyznačuje nízkými náklady na provoz a údržbu oproti elektrickým systémům. Teplotně citlivý element je stonek termostatu, tvořený u TH 140 a TH 143 dilatující mosaznou u TH 141 a TH 144 antikorozní trubkou. Teplotní dilatace trubky se přenáší invarovou tyčí přes pákový převod na spínací mechanismus, který je umístěn ve vodotěsné hlavici. Regulační knoflík pro nastavení žádané teploty je rovněž uzavřen ve vodotěsné hlavici a lze jej zaaretovat, aby nedošlo např. vlivem otřesů k přestavení vypínací teploty. Pro připevnění termostatu v regulovaném prostředí slouží převlečná matice na stonku termostatu. Při montáži nesmí být stonek mechanicky namáhán a musí být uložen tak, aby mohl volně dilatovat. Při montáži v kapalném prostředí nutno použít ochrannou jímku. Termostaty TH 140 a TH 141 jsou určeny pro stejnosměrné zatížení - přepínací kontakty jsou přemostěny zhášecími kondenzátory. Termostaty TH 143 a TH 144 jsou určeny pro střídavé zatížení. Termostaty jsou velmi citlivé a odolné zařízení. Pracovní poloha termostatů je libovolná. Typ Regulační rozsah Diference spínací teploty Přesnost nastavení Délka stonku Zatížení kontaktů Hmotnost Krytí Typ TH 140 TH 141 TH 143 TH TH C 4-15 K ±5% V ss,1a 120V ss, 0,5A ss 0,75kg IP44 L TH C 4-15 K ±10% V ss,1a 120V ss, 0,5A ss 0,75kg IP44 L TH C 4-15 K ±5% 350 TH C 4-15 K ±10% V st, 15Ast 250V st, 15Ast 0,75kg IP44 0,75kg IP44 L L

8

9 ELEKTRONICKÉ TERMOSTATY ŘADY DTR Charakteristika čidlo Pt100 v nerezovém stonku Výstup: relé 250 V, 6 A 7 regulačních rozsahů v pásmu -25 a C Napájení: 230 V nebo 24 V, 50 Hz Stupeň krytí: IP 65 Montáž.: do jímky Připojení pomocí konektoru s kabelem 2,5 m Elektronický termostat DTR 150s je určen k dvoupolohové regulaci teploty, kterou měří vlastním čidlem Pt100 v nerezovém stonku. Elektronika přístroje je umístěna v plastové krabičce, stupnice s knoflíkem pro nastavení je kryta průhledným víčkem. Výstupem přístroje je reléový kontakt. Termostat se dodává s reléovou charakteristikou typu A pro regulaci chlazení, nebo s charakteristikou typu B k regulaci vytápění. Stav výstupního relé indikují světelné diody. K připojení termostatu slouží konektor s 2,5 m kabelem LiYY 4 x 0,5. Termostat DTR 150s je určen k montáží do jímky Js a vyrábí se v přímém nebo úhlovém provedení. Všeobecné technické údaje: Rozsahy: až +15 C až +40 C až +65 C až + 90 C až +120 C až +150 C až +180 C Napájení: 230V, 50 Hz, 4,5VA 24V, 50 Hz, 0,5 VA Čidlo: Výstup: Přesnost nastavení: Přesnost spínání: Hystereze výstupu D: Jištění: Izolační pevnost: Pracovní teplota: Stupeň krytí: Připojení: Montáž: Pt100, třída přesnosti B relé 230 V, 6 A 2,5 % 1% 1 C, typ: A / B (obrázek vpravo) vnitřní pojistka T 100 ma V, 50 Hz C IP 65 konektor s kabelem LiYY 4 x 0,5 délka 2,5 m do jímky Js

10 - Stonkové DTR 150s Možné délky stonků: -40mm, -100mm, -160mm, -250mm - Kabelové DTR 150k Možné délky kabelu: - 1,6m, - 2,5m - Příložný DTR 150p - Prostorový DTR150v

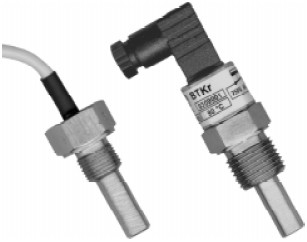

11 BIMETALOVÁ TEPLOTNÍ OCHRANA BTK Popis: Teplotní ochrany řady BTK tvoří zapouzdřený bimetalový kontakt zalitý specialní hmotou na dno stonku z nerzové oceli. K připojení slouží silikonový kabel nebo konektor upevněný na nerezovém šroubení, Vyrábí se sepínacím nebo rozpínacím kontaktem (BTKs nebo BTKr) pro ucelenou řadu teplot. Ochrany BTK jsou nerozebiratelné a montují se zašroubováním do návarku.vzhledem k velikosti hysterze spínání jsou tyto přístroje. Technické údaje: Jmenovitá teplota: 45 až 130 C Přesnost: +- 5 C Hysterze: C Výstup: spínácí - rozpínací kontakt 250V, 50Hz, 4 A Životnost: 1A ;4A Izolační pevnost: 2300V Typ ochrany: zesílená izolace Pracovní teplota: 130 C Montáž: do návarku Max. Přetlak: 4Mpa Stupeň krytí: IP 65

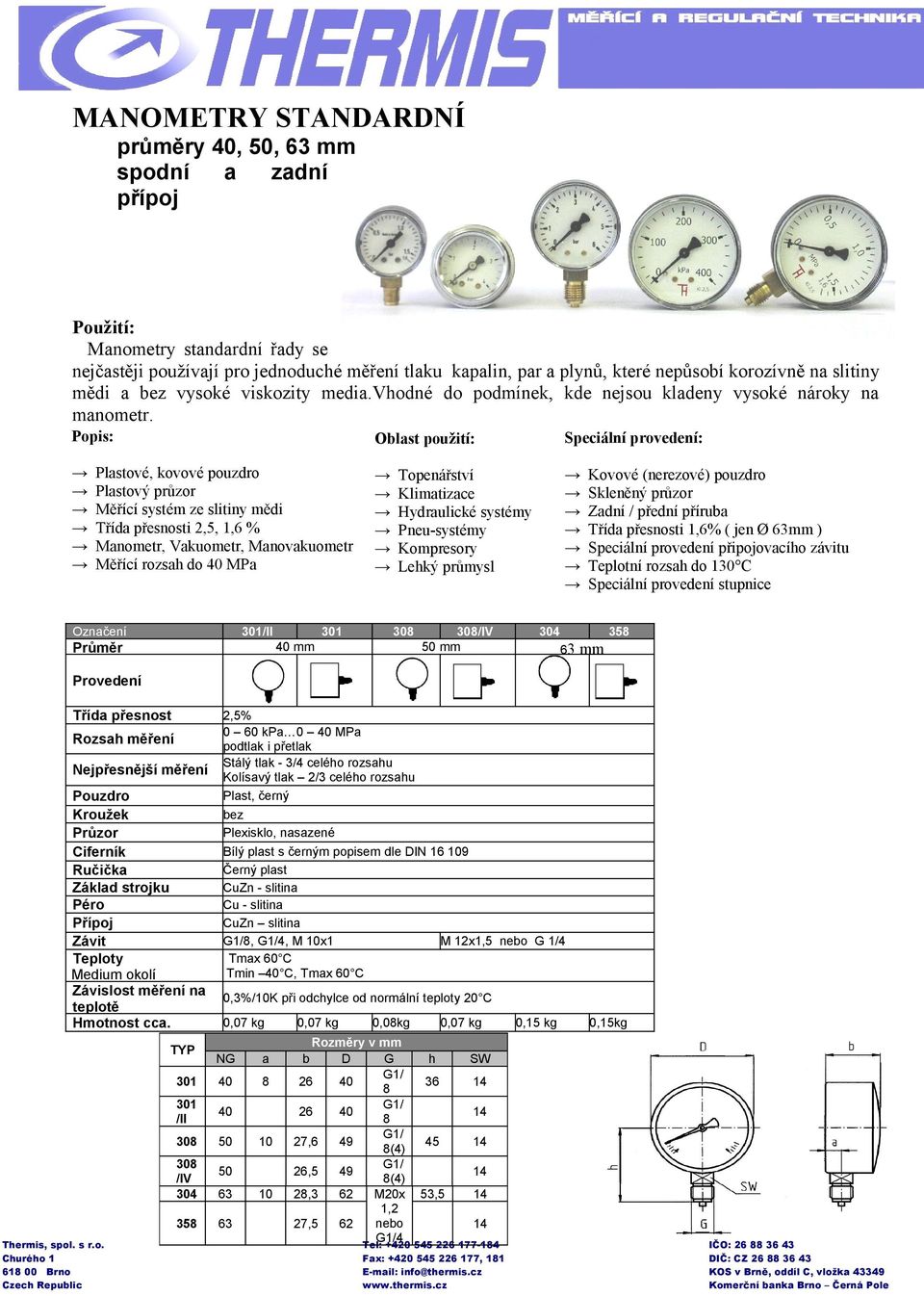

12 MANOMETRY STANDARDNÍ průměry 40, 50, 63 mm spodní a zadní přípoj Použití: Manometry standardní řady se nejčastěji používají pro jednoduché měření tlaku kapalin, par a plynů, které nepůsobí korozívně na slitiny mědi a bez vysoké viskozity media.vhodné do podmínek, kde nejsou kladeny vysoké nároky na manometr. Popis: Oblast použití: Speciální provedení: Plastové, kovové pouzdro Plastový průzor Měřící systém ze slitiny mědi Třída přesnosti 2,5, 1,6 % Manometr, Vakuometr, Manovakuometr Měřící rozsah do 40 MPa Označení 301/II 301 Topenářství Klimatizace Hydraulické systémy Pneu-systémy Kompresory Lehký průmysl mm Průměr 308/IV 50 mm Kovové (nerezové) pouzdro Skleněný průzor Zadní / přední příruba Třída přesnosti 1,6% ( jen Ø 63mm ) Speciální provedení připojovacího závitu Teplotní rozsah do 130 C Speciální provedení stupnice mm Provedení Třída přesnost Rozsah měření Nejpřesnější měření Pouzdro Kroužek Průzor Ciferník Ručička Základ strojku Péro Přípoj Závit Teploty Medium okolí Závislost měření na teplotě Hmotnost cca. TYP 0,3%/10K při odchylce od normální teploty 20 C 0,07 kg NG a /II /IV ,5% 0 60 kpa 0 40 MPa podtlak i přetlak Stálý tlak - 3/4 celého rozsahu Kolísavý tlak 2/3 celého rozsahu Plast, černý bez Plexisklo, nasazené Bílý plast s černým popisem dle DIN Černý plast CuZn - slitina Cu - slitina CuZn slitina G1/8, G1/4, M 10x1 M 12x1,5 nebo G 1/4 Tmax 60 C Tmin 40 C, Tmax 60 C ,07 kg 0,08kg 0,07 kg Rozměry v mm b D G h SW G1/ G1/ G1/ 27, (4) G1/ 26, (4) 28,3 62 M20x 53,5 14 1,2 nebo 27, G1/4 0,15 kg 0,15kg

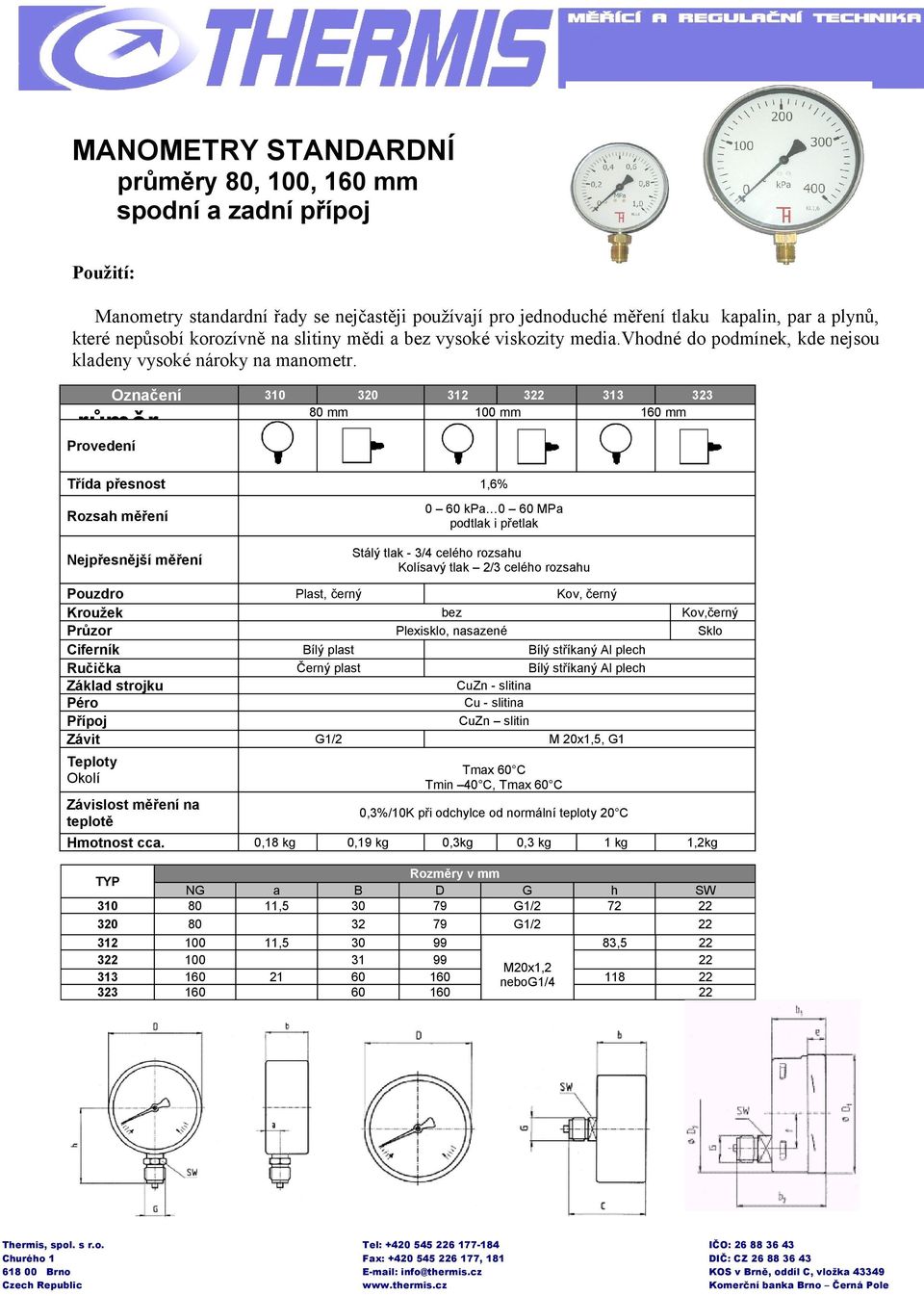

13 MANOMETRY STANDARDNÍ průměry 80, 100, 160 mm spodní a zadní přípoj Použití: Manometry standardní řady se nejčastěji používají pro jednoduché měření tlaku kapalin, par a plynů, které nepůsobí korozívně na slitiny mědi a bez vysoké viskozity media.vhodné do podmínek, kde nejsou kladeny vysoké nároky na manometr. nosti 2,5 Označení P mm růměr mm mm Provedení Třída přesnost 1,6% Rozsah měření 0 60 kpa 0 60 MPa podtlak i přetlak Stálý tlak - 3/4 celého rozsahu Kolísavý tlak 2/3 celého rozsahu Nejpřesnější měření Pouzdro Kroužek Průzor Ciferník Ručička Základ strojku Péro Přípoj Závit Plast, černý Kov, černý bez Plexisklo, nasazené Bílý plast Černý plast Bílý stříkaný Al plech Bílý stříkaný Al plech CuZn - slitina Cu - slitina CuZn slitin M 20x1,5, G1 G1/2 Teploty Okolí Tmax 60 C Tmin 40 C, Tmax 60 C Závislost měření na teplotě Hmotnost cca. TYP Kov,černý Sklo NG ,3%/10K při odchylce od normální teploty 20 C 0,18 kg a 11,5 11,5 21 0,19 kg B ,3kg 0,3 kg Rozměry v mm D G 79 G1/2 79 G1/ M20x1,2 160 nebog1/ kg 1,2kg h 72 SW ,5 118

14 MANOMETRY OTŘESUVZDORNÉ průměry 63, 100, 160 mm spodní a zadní přípoj plněné glycerínem Použití: Otřesuvzdorné manometry s vodotěsným pouzdrem jsou určeny do těžších podmínek, kdy na manometr působí vibrace, vlhkost a jiné ztěžující podmínky. Speciální provedení: Popis: Kovové, nerezové pouzdro Skleněný průzor Měřící systém ze slitiny mědi Třída přesnosti 1,6 % Manometr, Vakuometr, Manovakuometr Měřící rozsah od 60 kpa až 160 MPa Označení Průměr Oblast použití: Ø 40 a 50 mm Bezpečnostní sklo Zadní / přední příruba Speciální provedení připojovacího závitu Teplotní rozsah do 130 C Speciální provedení stupnice Bezpečnostní provedení 304 G 358 G 63 mm 312 G 322 G 100 mm Strojírenský průmysl Topenářství Kompresory Regulační stanice Průmysl Dmychadla 313 G 323 G 160 mm Provedení Třída přesnost 1,6% Rozsah měření od 0-60 kpa MPa podtlak i přetlak Stálý tlak - 3/4 celého rozsahu Kolísavý tlak 2/3 celého rozsahu Nejpřesnější měření Pouzdro Kroužek Průzor Ciferník Nerez bez Plexisklo, Ručička Základ strojku Péro Přípoj Závit Nerez Sklo Bílý stříkaný Al plech Černý stříkaný Al plech M12x1,5/G1/4 CuZn - slitina Cu - slitina CuZn slitin M 20x1,5, G1/2

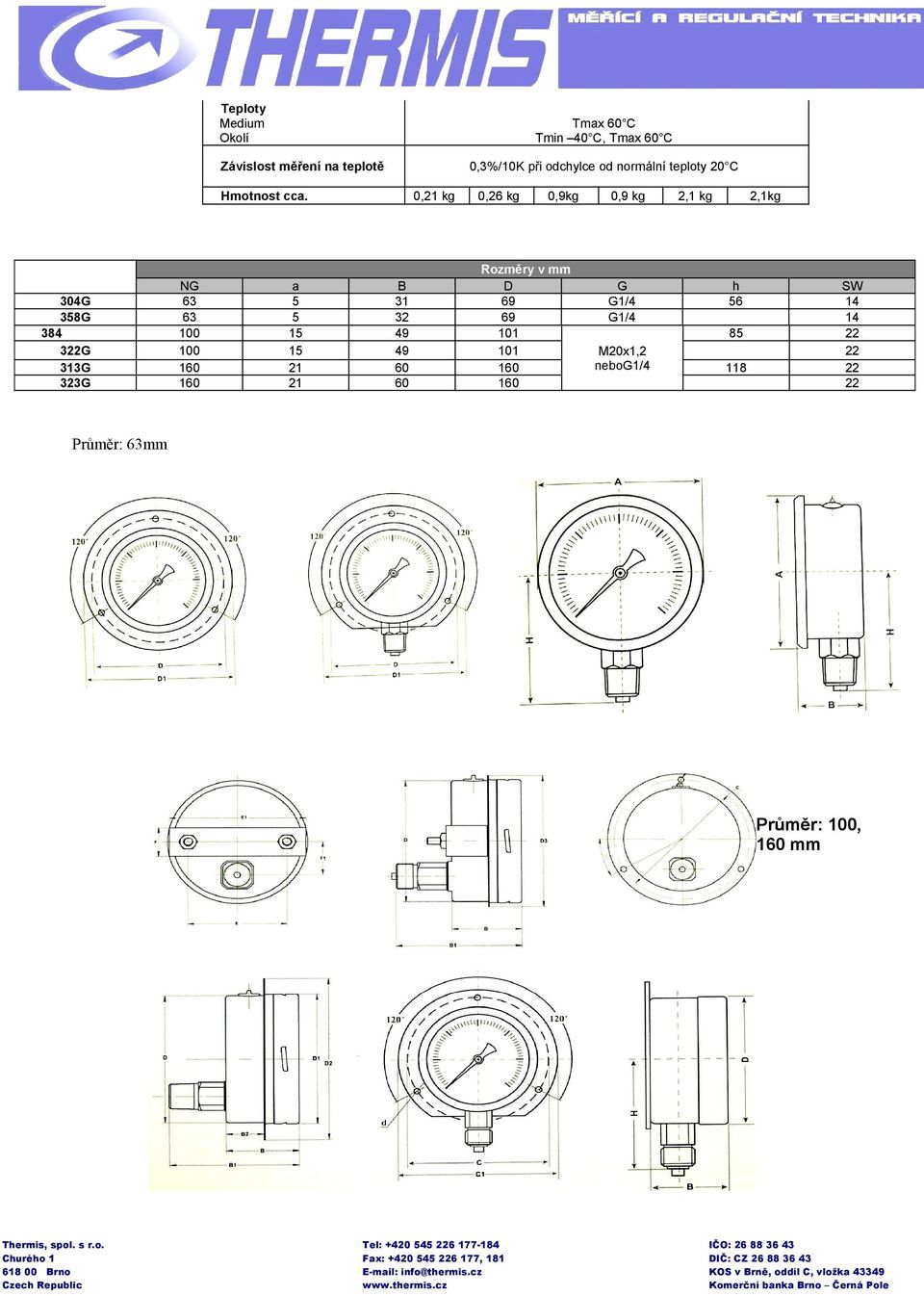

15 Teploty Medium Okolí Tmax 60 C Tmin 40 C, Tmax 60 C Závislost měření na teplotě 0,3%/10K při odchylce od normální teploty 20 C Hmotnost cca. TYP 304G 358G G 313G 323G NG a ,21 kg B ,26 kg 0,9kg Rozměry v mm D ,9 kg G G1/4 G1/4 2,1 kg 2,1kg h M20x1,2 nebog1/4 118 SW Průměr: 63mm Průměr: 100, 160 mm

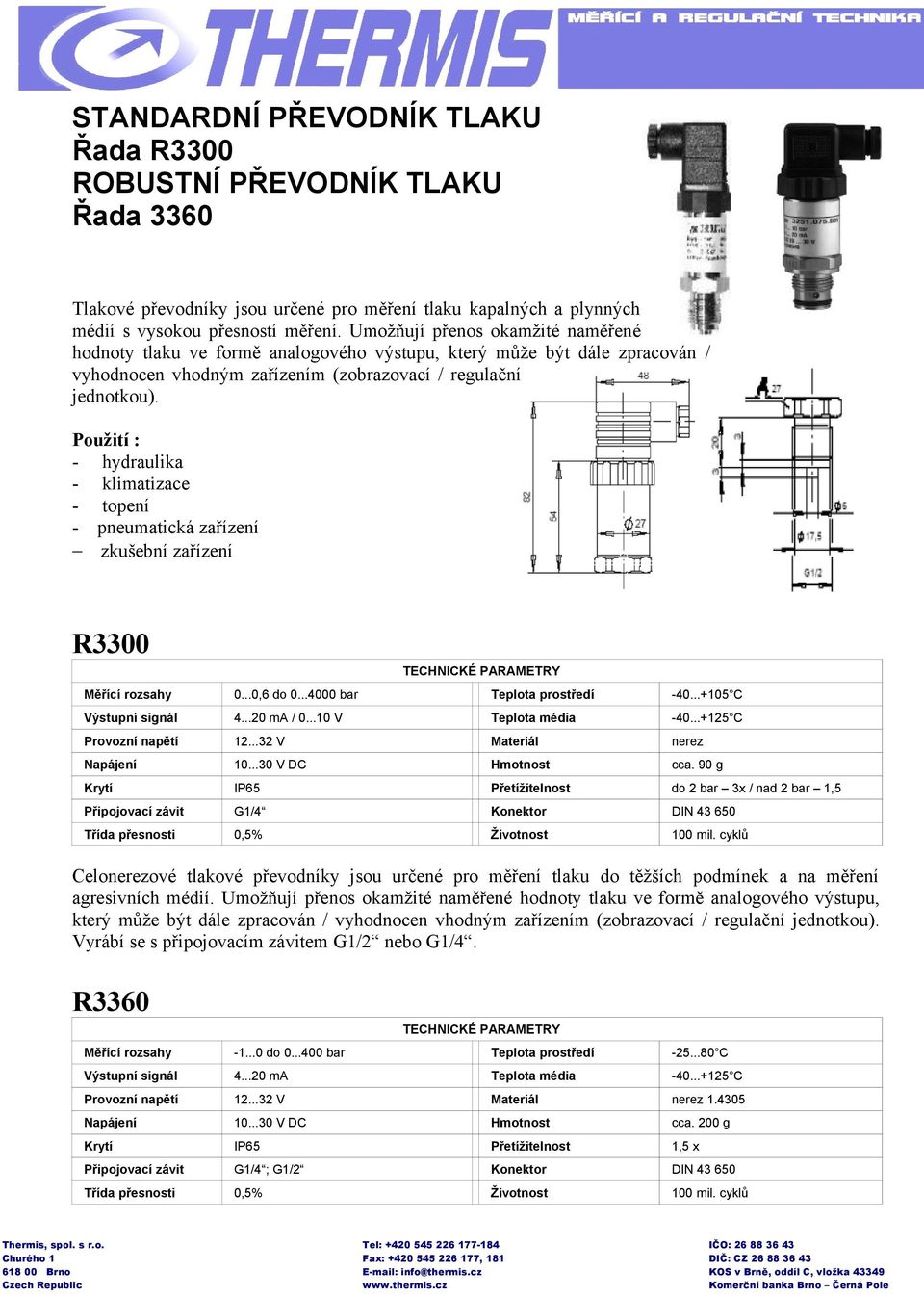

16 STANDARDNÍ PŘEVODNÍK TLAKU Řada R3300 ROBUSTNÍ PŘEVODNÍK TLAKU Řada 3360 Tlakové převodníky jsou určené pro měření tlaku kapalných a plynných médií s vysokou přesností měření. Umožňují přenos okamžité naměřené hodnoty tlaku ve formě analogového výstupu, který může být dále zpracován / vyhodnocen vhodným zařízením (zobrazovací / regulační jednotkou). Použití : - hydraulika - klimatizace - topení - pneumatická zařízení zkušební zařízení R3300 TECHNICKÉ PARAMETRY Měřící rozsahy 0...0,6 do bar Teplota prostředí C Výstupní signál ma / V Teplota média C Provozní napětí V Materiál nerez Napájení V DC Hmotnost cca. 90 g Krytí IP65 Přetížitelnost do 2 bar 3x / nad 2 bar 1,5 Připojovací závit G1/4 Konektor DIN Třída přesnosti 0,5% Životnost 100 mil. cyklů Celonerezové tlakové převodníky jsou určené pro měření tlaku do těžších podmínek a na měření agresivních médií. Umožňují přenos okamžité naměřené hodnoty tlaku ve formě analogového výstupu, který může být dále zpracován / vyhodnocen vhodným zařízením (zobrazovací / regulační jednotkou). Vyrábí se s připojovacím závitem G1/2 nebo G1/4. R3360 TECHNICKÉ PARAMETRY Měřící rozsahy do 0... bar Teplota prostředí C Výstupní signál ma Teplota média C Provozní napětí V Materiál nerez Napájení V DC Hmotnost cca. 200 g Krytí IP65 Přetížitelnost 1,5 x Připojovací závit G1/4 ; G1/2 Konektor DIN Třída přesnosti 0,5% Životnost 100 mil. cyklů

17 ZOBRAZOVACÍ JEDNOTKA ZED601 pro konektor DIN výstup ma Zobrazovací jednotka ZED601 je mikroprocesorový zobrazovač zabudovaný do proudové smyčky převodníku ma, nevyžaduje žádné další pomocné zdroje napájení. Je možno jej připojit k jakémukoliv typu převodníku s připojovacím konektorem DIN ZED601 je opatřen robustním plastovým krytem a montuje se přímo mezi zdroj energie a převodník. Obsahuje 31/2 místný displej, výška 7,6 mm, otočitelný v úhlu 90 C. TECHNICKÉ PARAMETRY Rozsah zobrazení 1999 Teplota prostředí C Třída přesnosti 0,2 ±1 Skladovací teplota C Teplotní drif 0,1% Připojení DIN Úbytek napětí <5 Rozměry 42 x 42 x 42 mm Krytí IP 65 Hmotnost <0,1 kg

18 STANDARDNÍ TLAKOVÉ SPÍNAČE spínací nebo rozpínací kontakt max. 42 V spínací, rozpínací nebo přepínací kontakt max. 250 V Tlakové spínače se spínacím nebo rozpínacím kontaktem, membránové i pístové, určené pro nejširší spektrum použití. Max. napětí 42 V. Materiál mosaz (popř. nerez nebo pozinkovaná ocel). Připojovací závit G1/8. Tlakové spínače se spínacím, rozpínacím nebo přepínacím kontaktem, membránové i pístové, určené pro široké spektrum použití. Max. napětí 250 V. Materiál pozinkovaná ocel (popř. mosaz nebo nerez). Připojovací závit G1/4 (popř. M12x1,5, M10x1, G1/8 ). Materiály membrán : NBR, EPDM, Viton. Typ pracovní člen 411 membrán as pružinou 431 píst s pružinou - UR spínací prvek membrán as pružinou píst s pružinou - UR , membrán píst s Membrána s as pružinou pružinou NBR pružinou - UR 106 cyklů způsob upevnění za přípojný závit přípoj. závit A G1/4 (po dohodě M12x1,5; M10x1; G1/8 ) poloha zabudov. libovolná teplota okolí C, vždy podle druhu membrány (po dohodě vyšší) vzduch, voda, hydraulický olej, olejové emulze, jiná média podle poptávky nastavení šroubem s vnitřním šestihranem M5 DIN 914 pod tlakem hystereze 15 20% frekvence přepínání max. 200 / min max. el. zatížení kontaktů el. připojení krytí Píst s pružinou spínací kontakt NO mikrospínač rozpínací kontakt NC mikrospínač přepínací kontakt SW mikrospínač mech. životnost média VAC/5 A; 250 VDC/0,25 A odporová a induktivní zátěž 2x FAST ON 6,3 2x FAST ON 6,3 3x FAST ON 6,3 IP 00, DIN 50 hmotnost 95 g materiál ocel zinkovaná, zvláštní provedení mosaz nebo nerez Typ 600

19 ROBUSTNÍ TLAKOVÉ SPÍNAČE přepínací kontakt max. 250 V Typ 601 Typ 600 Typ 601 Robustní tlakové spínače s přepínacím kontaktem, membránové i pístové. Nastvitelná hystereze. Max. napětí 250 V. Materiál pozinkovaná ocel (popř. mosaz nebo nerez). Připojovací závit G1/4. Široké spektrum membrán pro agresivní média. Typ rozsah (bar) max. prac. tlak (bar) ničící tlak (bar) pracovní člen těsnění spínací prvek / ,3...2 / / / / / / / / / / 20 membrána s pružinou píst s pružinou membrána s pružinou píst s pružinou NBR, Viton, CR, EPDM, KALREZ UR, NBR, Viton NBR, Viton, CR, EPDM přepínací kontakt SW mikrospínač s postříbřenými kontakty (příp. pozlacené) 106 cyklů mech. životnost způsob upevnění přípoj. závit za přípojný závit vnitřní závit nebo za dvě průchozí díry v tělese G1/4 (po dohodě M12x1,5; M10x1; G1/8 ) G1/4, možnost připojení příruby poloha zabudov. teplota okolí média libovolná C, vždy podle druhu membrány (po dohodě vyšší) vzduch, voda, hydraulický olej, olejové emulze, jiná média podle poptávky nastavení šroubem s vnitřním šestihranem M5 DIN 914 pod tlakem hystereze 15 20% frekvence přepínání max. el. zatížení kontaktů max. 200 / min 250 VAC/5 A; 250 VDC/0,25 A odporová a induktivní zátěž el. připojení konektor DIN krytí hmotnost materiál 602 0,3...2 / IP 65, DIN g 370 g ocel zinkovaná, zvláštní provedení mosaz nebo nerez 105

20 MANOMETRY KONTAKTNÍ průměry 100, 160 mm spodní a zadní přípoj Použití: Manometry se spínacími kontakty se používají v technické praxi všude tam, kde je zapotřebí pracovat v určitém ohraničeném pásmu tlakového rozpětí. Popis: Oblast použití: Kovové, nerezové pouzdro Skleněný průzor Měřící systém ze slitiny mědi, oceli Třída přesnosti 1,6, 2,5 % Manometr, Vakuometr, Manovakuometr Měřící rozsah od 60 kpa až 160 MPa Speciální provedení: Strojírenský průmysl Topenářství Kompresory Regulační stanice Průmysl Dmychadla Označení Venkovní provedení IP 65 Tlumení glycerín, silikon Zadní / přední příruba Oddělovací membrána Teplotní rozsah do 130 C Speciální provedení stupnice Bezpečnostní provedení 312K 322K 100 mm Průměr Technické údaje sp. kontaktu: 370 Nejvyšší povolené napětí 380V Nejvyšší proudové zat. 0,05A Nejvyšší spínací výkon 10W Kombinace kontaktů: Jednoduchý, dvojitý Provedení kontaktů: Magnetický, nemagnetický K mm Provedení Třída přesnost 1,6, 2,5% Rozsah měření od 0-60 kpa MPa podtlak i přetlak Stálý tlak - 3/4 celého rozsahu Kolísavý tlak 2/3 celého rozsahu Nejpřesnější měření Pouzdro Kroužek Průzor Ciferník Černý plech / Nerez Černý plech / Nerez Sklo Bílý stříkaný Al plech Ručička Černý stříkaný Al plech Magnetické vhodné pro vysoké tlaky Nemagnetické vhodné pro nízké tlaky Jednoduchý 1x minimální nebo maximální kontakt Dvojitý provedení MIN/MIN, MIN/MA, MA/MA CuZn slitina / Ocel Cu slitina / Ocel CuZn slitin / Ocel M 20x1,5, G1/2 Kombinace kontaktů Provedení kontaktů Základ strojku Péro Přípoj Závit Teploty Medium Okolí Tmax 60 C Tmin 40 C, Tmax 60 C Závislost měření na teplotě Hmotnost cca. 0,3%/10K při odchylce od normální teploty 20 C 0,9 kg 0,9 kg 2,25kg 2,25 kg 2,2 kg 3,1 kg

21 TOPNÁ TĚLESA PRO OHŘEV KAPALIN S REGULACÍ Typ: TRG 11 Oblasti použití : Topné těleso je určeno pro přímý ohřev libovolné kapaliny (nutno přizpůsobit materiál tělesa). Těleso musí být při provozu neustále ponořeno až po hlavici v kapalině. Vyhovující použití tam, kde je zapotřebí okamžitě regulovat teplotu kapaliny. Popis : Topné těleso se skládá ze dvou částí : Topná část je složena ze tří topných větví, z uvedených materiálů, ve tvaru U připevněných k hlavici se závitem M48x2 nebo G11/2. Svorkovnice je tvořena z Al odlitku s IP 54. Součástí je regulační třífázový kapilární termostat s rozsahem C, tepelná pojistka chránící před přehřátím topného tělesa, doutnavka indikující stav ( topí / netopí ) a regulační knoflík s vyznačenou stupnicí. Elektrický přívod je možný z obou stran přes OBO-VTEC průchodku. W V L Materiál Rozsah Mosaz, nerez , Incoloy C

22 OHŘEV OLEJŮ Typ: Topné těleso určené pro přímý ohřev oleje. Výkonové povrchové zatížení je voleno tak, aby nedocházelo ke karbonizaci oleje. Topné větve jsou ocelové, umístěné v ocelové poniklované přírubě. Krytí IP 42. Příruba může být dimenzována na tlak 0,6; 1,0; 2,5; nebo 6,4 MPa. Je možné dodávat řadu dalších výkonových, rozměrových a jiných provedení např. bez krytu, tropické, apod. Typ V 3x500 3x 3x 3x 3x 3x 3x 3x 3x W L+/ Typ: Topné těleso určené pro přímý ohřev oleje. Výkonové povrchové zatížení je voleno tak, aby nedocházelo ke karbonizaci oleje. Topné větve jsou ocelové, umístěné v mosazné přírubě. Krytí IP 54. Provozní tlak 0,6 MPa. Typ V W L+/

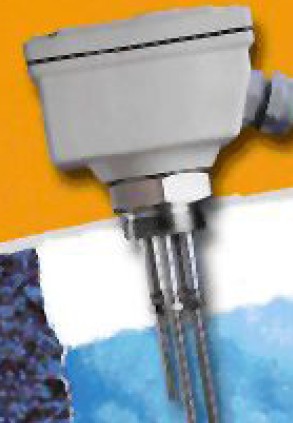

23 VODIVOSTNÍ SPÍNAČ NIVOCONT KKH Popis: Kompaktní vodivostní spínač hladiny se čtyřmi elektrodami.mechanické připojení: 1 ½ BSP (válcový) s PFA izolací. Lakovaná Al krabice s krytím IP65. Vhodné pro připojení 4 elektrod KLN. Výstup: 2x SPDT relé max. 8A při 250V AC. Napájecí napětí: 230, 110, 24 V AC. Použití: Vodivé kapaliny s min S/cm vodivostí Indukce stavu a řízení čerpadel Chemický půmysl a vodního spodářství Specifikace: Spínací kontakt: 250V Ac, 16A Napájení: 24, 110, 230V AC, 24 V DC Teplota: - 20 C to +50 C Tlak: max. 16Bar Procesní připojení: 3/8, 11/2 Krytí: IP 65, IP 20, IP 67 Délka sondy:

24 KOMPAKTNÍ VIBRAČNÍ SPÍNAČ NOVOSWITCH RC VIDLIČKOVÝ POPIS: Kompaktní vibrační vidličkový spínač hladiny POUZE PRO KAPALINY. Všechny smáčené části a tělo sondy: NEREZ OCEL(SS316Ti). POUŽITÍ: - Většina kapalin do max. 10, 000mm2/s viskosity. - Agresivní látky, husté kapaliny, průtoky. SPECIFIKACE: Napájení: V AC, 20-60V DC Pracovní teplota: - 40 C 130 C Tlak: max 40bar Procesní připojení: 1, 1 1/2,příruba nebo potravinářske šroubení Výstup: 1 or 2 SPDT relays, 2-wire AC or DC, transistor PNP NPN Krytí: IP 67, IP 68 Schválení: II 1G Eex ia IIC T6 T4 Délka sondy: m m m až 3m

25 DIGITÁLNÍ MANOMETR Typ DPG 75 Digitální manometry jsou určené pro měření tlaku kapalných a plynných médií s vysokou přesností měření. Mezi přednosti patří celonerezové provedení, 4-číslicový LCD displej, nízká spotřeba elektric. proudu, dlouhodobá odolnost proti přetížení, 3-5 krát delší životnost oproti standardnímu manometru. Životnost lithiové baterie je hodin. Použití: petrochemický průmysl chemický průmysl hutní průmysl farmacie potravinářský průmysl hydraulika... Nastavení: SET : nastavení nulové hodnoty : zapnutí / vypnutí manometru (držet po dobu 3 sekund) Speciální provedení: se spínacími kontakty pamět minimální, maximální hodnoty TECHNICKÉ PARAMETRY Měřící rozsahy - 0, bar Provozní teplota C Průměr ciferníku 75 mm Přetížitelnost 1,5 x Třída přesnosti +/- 0,25% +/- 0,5% Připojovací závit G ¼, G ½, M20x1,5 Třída krytí IP 65 Materiál nerezová ocel Pohled z boku a ze zadu: Rozměry manometru:

26 Kapilární teploměr na montáž do panelu Typ:2440 Použití: Technický tlakový teploměr se používá ve všech průmyslových aplikacích, kde je zapotřebí měřit teplotu na vzdálenějším místě pomocí 1, 2 nebo 3 m kapiláry, a to především v hydraulice, potravinářství a ostatních odvětvích výroby. Popis: Pouzdro, kapilára i čidlo vyrobeno z nerez oceli. Třída přesnosti 2,5%. Označení 2440 Průměr 63 mm, zadní přípoj Rozsah měření C, C Třída přesnosti 2.5% Tlakový rozsah 25 bar Provedení kapilára nerez ocel, dálkový přenos Čidlo nerez ocel Spojení centrální zadní vstup, panelové připevnění Pouzdro nerez ocel,bajonet Průzor sklo Ød d1 d2 d3 d4 h L1 NG
