1 Lumius smarthome inteligentní řešení pro rodinné bydlení Vývoj a realizace pasivního domu v Lužických horách

2 Mapa širších vztahů - RD Polevsko RD Polevsko Lumius smarthome

3 Efektivní cesta využití obnovitelných zdrojů v bydlení: Možnosti propojení pasivního domu s efektivním využíváním obnovitelných zdrojů s úspěchem použil Ing. Petr Správka (36 let) pro svůj dům obývaný čtyřčlennou rodinou. V oboru využívání šetrné energie se pohybuje více než pět let a nyní pracuje jako ředitel divize EBS (Energy Building Solutions) společnosti Lumius spol. s.r.o. jedné z největších českých firem působících na energetickém trhu. Pracovní zkušenosti v oboru využívání obnovitelných zdrojů ho nasměrovaly k zavádění řešení pro energeticky soběstačné rodinné domy v Česku. Zkušenosti ohledně neefektivního využívání vlastní vyrobené energie z FVE na domech (viz. statistika níže) a predikce vývoje implementace v odvětví obnovitelných zdrojů ve stavebnictví, vedla v roce 2011 k vývoji zařízení, které jsou schopny využívat 100% vyrobené energie v místě její výroby a to co nejefektivněji a tím snižovat závislost a podíl energie ve spotřebě domácností, vyrobené z fosilních paliv. První Etapa vývoje zahrnovala vznik pasivního domu, který v podmínkách normativů CHKO Lužické hory bude schopen svou roční spotřebou a vzhledem, obstát nejen v rámci respektování krajinného rázu, ale i do budoucna v pokrytí co možná největšího podílu vlastní spotřeby samotnou produkcí vlastní energie bez omezení komfortu bydlení. Po dokončení a kolaudaci domu byl pasivní dům osazen FVE o výkonu 7,42 kwp s roční předpokládanou produkcí cca kwh, dle osvitových podmínek lokality obce Polevsko. Po půlročním provozu, byla následně analyzována výroba FVE a spotřeba domu, kde bylo bohužel zjištěno, že ve standardní zapojení FVE pro dům tohoto typu, bohužel nedokáže provoz domácnosti spotřebovat více než cca 15% produkce z FVE a 85% produkce FVE nesmyslně přetékala do distribuční soustavy a následná energetická potřeba domu, jako ohřev teplé vody pro potřebu vytápění a provoz domácnosti, je následně pokrýván z veřejné distribuční sítě.

4 Efektivní cesta využití obnovitelných zdrojů v bydlení: Ekonomicky to byl značně neefektivní provoz, neboť v ceně pořízení FVE a její předpokládané produkce a životnosti FVE, stojí elektrická energie z FVE cca 1,60 CZK/kWh oproti 2,90 bez DPH z veřejné distribuční sítě. V návaznosti na tato zjištění byl navržen rozvaděč pro vlastní spotřebu Lumius Rack, který primárně zásoboval denní spotřebu domu ( lednička, mrazák, VZT) z denní produkce FVE a přebytky byly redistribuovány do Integrovaného zásobníku Teplé vody (IZT), od společnosti Atrea, která pro tyto potřeby upravila regulaci IZT tak aby, již od přebytků 200 W byla schopno nahřívat vodu v nádrži. Výsledkem bylo okamžité snížení spotřeby elektrické energie z veřejné distribuční sítě o 85 % a v letních měsících (viz. tabulky níže) a využití více než 80 % vlastní vyrobené energie z FVE. Po uspokojivých výsledcích Etapy I. bylo logickým krokem vývoj chytré regulace Lumius smarthome, která dokáže ovlivňovat chování (IZT, VZT, ohřev bazénu, bateriových systémů a dobíjení elektromobilu) dle přání a potřeb obyvatel domu. A to pomocí webové a mobilní aplikace, která disponuje snadným ovládáním a kvalitními statistickými výstupy o chování spotřeby a výroby energií v domě viz. níže.

5 Pohledy domu:

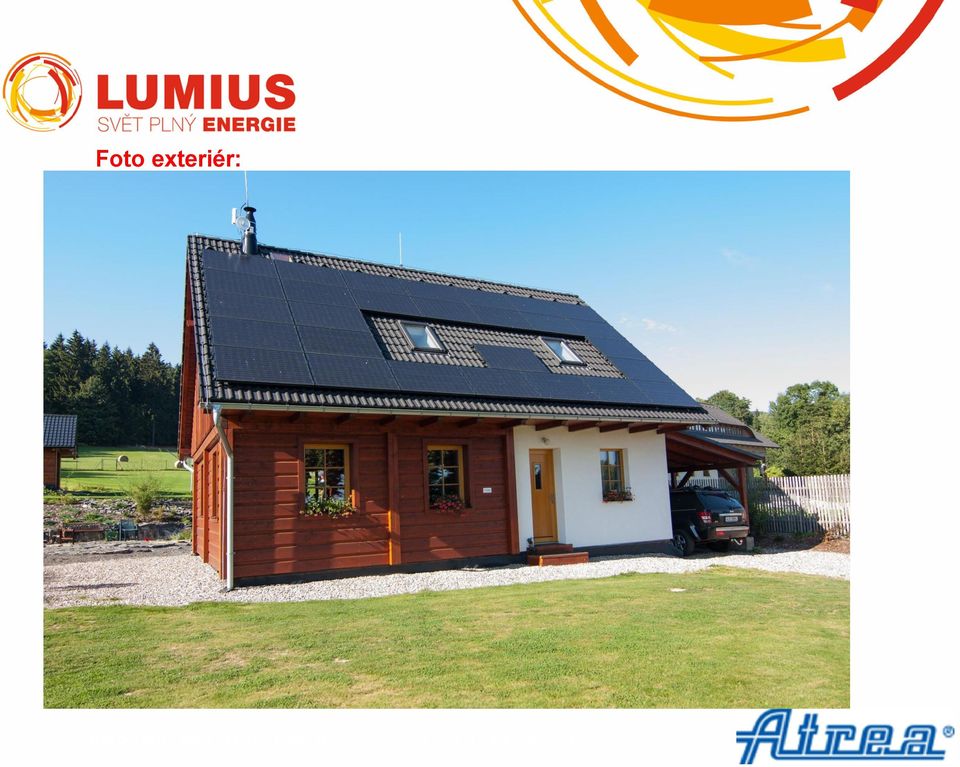

6 Foto exteriér:

7 Foto interiér:

8 Konstrukce pasivního domu Atrea:

9 Konstrukce pasivního domu Atrea:

10 Konstrukce pasivního domu Atrea: Základová konstrukce betonové základové pasy. Střecha šikmá, nebo plochá dvouplášťová provětrávaná konstrukce. Je možné zvolit libovolnou standardní krytinu. Okna - dřevěná s trojsklem Nosná konstrukce skelet z dřevěných KVH profilů. Tepelná izolace foukaná celulóza umožňující difuzi.

11 Lumius smarthome inteligentní řešení pro rodinné bydlení inteligentní rodinný dům s celoročním efektivním využitím vlastní vyrobené energie, která pokrývá 58 % z celoroční spotřeby energií

12 Lumius smarthome:

13 Přednosti Lumius smarthome: 1. Efektivní využití FVE a řízení spotřeby domu: Efektivní využití vlastní vyrobené energie v domě, 90%-100% výroby instalované FVE. Řízení a regulace VZT, IZT a zdrojů tepla včetně tepelných čerpadel pomocí Lumius smarthome. Řízení a regulace domu v závislosti na predikci počasí, vývoje teplot v domě. Lumius smarthome je připraven pro využití bateriových systémů a nabíjecí stanice pro elektromobilitu. (100%FVE) 2. Uživatelský komfort: Webové rozhraní s klientským přístupem, připojení LAN, přehledná uživatelská grafika, monitoring

14 Přednosti Lumius smarthome: Kompatabilita: Systém je připraven nejen pro integraci systémů IZT, VZT a tepelných čerpadel Atrea, ovládání zdrojů tepla, bateriové systémy a dobíjecí stanice, ale i pro další možné ovládací prvky domu (LED, Automatické ovládání garážových vrat, žaluziií a EZS. 4. Komplexní systém: Ucelený HW a SW pro regulaci všech typů zařízení v domě. (IZT, VZT, TČ, kamna a další rozvody a zdroje tepla) 5. Jednoduchost uživatelského rozhraní: Modifikace a softwarový update pro klienty prostřednictvím internetu a mobilní aplikace. 6. Sběr dat výstupy do grafů webového rozhraní: historie dat, statistiky, forma webové stránky přístup odkudkoliv, z jakéhokoliv zařízení snadné a přehledné rozhraní

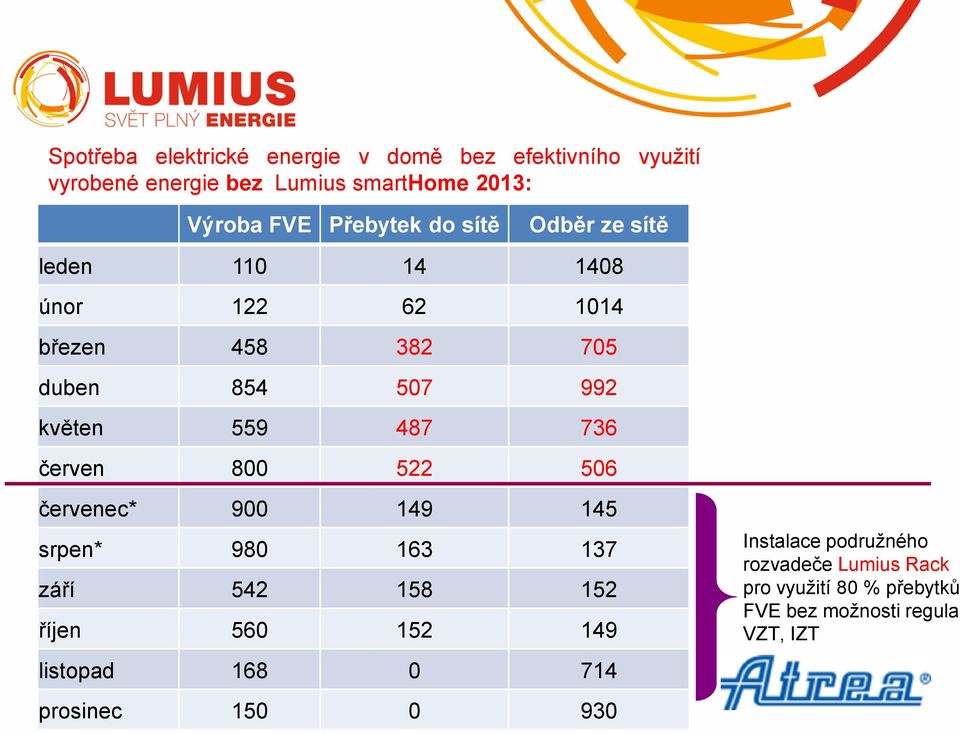

15 Spotřeba elektrické energie v domě bez efektivního využití vyrobené energie bez Lumius smarthome 2013: Výroba FVE Přebytek do sítě Odběr ze sítě leden únor březen duben květen červen červenec* srpen* září říjen listopad prosinec JMÉNO PŘÍJMENÍ FRÝDEK-MÍSTEK TYP PREZENTACE 930 Instalace podružného rozvadeče Lumius Rack pro využití 80 % přebytků FVE bez možnosti regulac VZT, IZT

16 Měsíční spotřeba elektrické energie v domě bez efektivního využití vyrobené energie bez Lumius smarthome Podružný rozvaděč Lumius Rack kwh Výroba FVE Přebytek do sítě Odběr ze sítě Vlastní spotřeba z FVE Odběr ze sítě

17 Lumius smarthome: Využití fotovoltaické elektrárny s Lumius smarthome 2014 Výroba FVE Přebytek do sítě Odběr ze sítě leden p únor březen duben květen červen b červenec b srpen be září e říjen listopad prosinec b - z IZT je navíc vytápěn bazén e - využití elektromobilu

18 Bilance roční spotřeby elektrické energie v domě a využití vlastní vyrobené energie s Lumius smarthome a bez za rok 2014: % celoroční spotřeby domu pokryto z vlastních zdrojů díky Lumius smarthome , CZK za energie ročně bez smarthome vlastní spotřeba 5890 se smarthome odběr ze sítě Finanční úspora za energie od distributora za rok CZK Zajištění 100% komfortu bydlení, ohřev bazénu v letních měsících, dobíjení elektromobilu Snížení celkové spotřeby domu díky efektivnímu nakládání s energiemi o %

19 Využití vlastní vyrobené energie díky Lumius smarthome ve spotřebě domu po měsících: kwh Výroba FVE Přebytek do sítě Odběr ze sítě Vlastní spotřeba z FVE Odběr ze sítě ON-LINE přístup k výše prezentovanému domu a oveření funkčnosti Lumius smarthome naleznete na - demo

20 Děkuji za pozornost ING. PETR SPRÁVKA ŘEDITEL EBS LUMIUS, SPOL.S R.O. ul. Míru 3267, Frýdek Místek (T) , (M)
