Slovníček kotevní techniky

Transkript

1 Slovníček kotevní techniky Osová vzdálenost kotev Vzdálenost od kraje Obybový moment M Aby se zabránilo selhání materiálu (bod17) při usazení hmoždinky, musí být dodržena minimální vzdálenost odpovídající trojnásobku hloubky ukotvení. V případě, že minimální vzdálenost není dodržena, je zatížení příliš velké. Je třeba dodržovat minimální vzdálenost od kraje, aby nedošlo k selhání stavebního materiálu V některých případech použití vznikají na upevnění ohybové momenty. Např. u distanční montáže Schválená namáhání jsou totožná s příslušným osvědčením Německé stavební osvědčení pro nylonové výrobky zahrnuje bezpečnostní faktor 5. Hodnoty zatížení pro výrobky s ETA obsahují parciální bezpečnostní faktor podle ETAG. Povolená namáhání nejsou shodná jako schválená namáhání. Povolená namáhání jsou stanovena dle laboratorních výsledků a neberou v úvahu vliv okrajových a osových vzdáleností. Dílčí bezpečnostní faktor Vliv (S) Odpor (R) Rameno páky Z Typy vrutů/šroubů Utahovací moment F 1) 1 6-hran 2) 2 PZ2/3 3) 3 T25/T30/T40 4) 4 6-hran, T40, límec Utahovací moment instalace Síla (F) x rameno páky, měřeno k bodu otáčení, Nm = Newton metr Kotva by měla být upevňována při dodržení doporučeného utahovacího momentu. je li kotva dotažena předepsaným utahovacím momentem, je tím garantována její pevnost. Směr zatížení Tahové zatížení (Z), Střihové zatížení (Q), Šikmé zatížení (S) Frekvence S k S d = S k γ F S d = S k γf S d R d γ F : Dílčí bezpečnostní faktor, působení γ M : Dílčí bezpečnostní faktor, odpor 13 Charakteristická hodnota (k) Navrhovaná hodnota (d) S d R d R d = R k /γm R k R d = R k /γ M Průměrná hodnota Charakteristická hodnota vlivu (S k ) Navrhovaný vliv (S d ) Navrhovaný odpor (R d ) Charakteristický odpor (R k ), 5% díl Rozlišení zatížení Průměrný odpor Zatížení 8 9 S Q Síla Síla se udává v kilonewtonech (kn) / Newton (N) 1kN=1000N=100dN 100kg 10N=1dN 1kg Prováděcí údaje hef h0 h ef : Hloubka usazení h 0 : Hloubka vrtání h min : Tloušťka stavebního materiálu t fix : Použitelná délka Statické zatížení Dynamické zatížení / pulzující 14 Způsoby montáže Dynamické zatížení / rázové Dynamické zatížení / alternativní 10 tfix hmin Lomové zatížení Selhání upevnění (bod 17) Průchozí montáž Předsazená montáž Distanční montáž 160 We bring Swiss Fastening Technology to the world

2 15 Typ vrtání 19 Rotační vrtání s vrtáky do dřeva a karbidovými vrtáky. Vrtání bez příklepu. Použití: dřevo, překližka, třísková deska, dřevovláknitá deska, sádrová lepenka, cementovláknitá deska, provzdušněný beton, děrovaná cihla Minimální usazovací hloubka Udané usazovací hloubky h ef jsou minimální a nesmí být menší. Bezzátěžové vrstvy jako sádra, kamenné dlaždice, izolační materiál atd. se nezapočítavají do výpočtu min. usazovací hloubky Příklepové vrtání s karbidovými vrtáky. Vysokootáčkové, rychlé a krátkodobé vrtání. Použití: zdivo z plných tvárnic Vrtání s příklepem s vrtáky SDS: nízkootáčkové pomalé a silové vrtání. Použití: beton a přírodní kámen 20 Protipožární opatření Pro upevnění, u kterých jsou udány speciální požadavky na odolnost proti požáru, nabízí Mungo velký počet kovových hmoždinek s atestovanou třídou požární odolnosti (označeno výše zobrazeným symbolem). 16 Způsob osazování izolačních hmoždinek MQL/MB-S/MBR-S/MBR-X se smí bez omezení používat pro fasádní obložení. Rozpínací část si v kotevním podkladu udržuje odolnost vůči ohni po dobu 90 min. 21 Ochrana proti korozi 17 Druhy selhání Hmoždinky z galvanicky pozinkované oceli se používají pro upevňování stavebních dílců v uzavřených prostorách (s výjimkou vlhkých prostorů). Tlouštka zinkované vrstvy činí 5 mikronů. Ve vlhkých prostorách a venkovním prostředí, ale především i v prostředí průmyslového ovzduší a v blízkosti moře, by se měly používat hmoždinky z nerezové oceli A4. Selhání betonu Porušení oceli Selhání ukotvení 18 Různé typy ukotvení Rozpínací kotva instalovaná utahovacím momentem (např. m2, HL). Plného rozevření je dosaženo stanoveným utahovacím momentem. Rozepření ovládané údery kladivem (např. ESA). Rozepření se dosahuje zatlučením kužele do těla kotvy Beton neporušený/porušený F 1) 1 Pevnost v tlaku: beton neporušený 2) 2 Pevnost v tahu: beton s trhlinami 3) 3 Betonářská ocel Otvor v připevňovaném materiálu d mm d f mm Nylonová hmoždinka (např. MN, MQ, MU, MNA, ML, MQL, MB, MBR, MDD). Vytahovací síla je zabezpečena zašroubováním šroubu, vrutu nebo zatlučením hřebu. To způsobí silný přitlačovací tlak na podkladový materiál. Dutinová hmoždinka (např. MU, MHD-S). Tělo hmoždinky je taženo vrutem k podkladovému materiálu, až dojde k deformaci. Chemická kotva (např. MIT, MVA). Ukotvení sestává z upevňovacího elementu (kotevní tyč nebo pouzdro s vnitřním závitem) a malty. Malta je složena ze dvou komponentů, které smícháním vytvoří chemickou reakci - vytvrdnutí. Tvrdnutím dojde ke spojení, a to jednak mezi upevňovacím prvkem a maltou, jednak mezi maltou a podkladovým materiálem. We bring Swiss Fastening Technology to the world 161

3 Index BIT DD DS DS ESA...45 HL...38 HSS jet-trac triplo jet-trac turbo m1t...29 m1t-c...30 m1tr m m2-c...34 m2f...35 m2-i...37 m2r...36 MAB MAN...49 MAS MB MBR MBR-SK MBR-X MB-SK MCS-A MDA...91 MDD-CE MDD-S MDI MDS MEF MEN...52 MF MFB MFJ MGD MHA...43 MHD MHDA...47 MIDS MIP MIS MIT600RE...63 MIT-COOL...75 MIT-E...73 MIT-GS...82 MIT-PP-A...78 MIT-PP-H...77 MIT-PP-P...79 MIT-R...80 MIT-SE Plus...67 MIT-SP...71 MIT-V MJB...54 MJP MK ML MMD...46 MMK-U...91 MMM MMS...50 MN...95 MNA MNAF MNK...96 MNL...97 MPM MPU-M MPU-P MPU-P50/B MQ...99 MQL MRM-PU...90 MRS...53 MSI-NP...91 MSS...42 MU MVA...85 MXM Profi SBS...57 SD SDS-Max SRS TR...56 TR-R...55 TRS K K G S Z G S Z G S Z S Z S Z G S Z S Z S Z S Z S Z G S Z G S Z G S Z G S Z S Z S Z S Z S Z S Z S Z S Z S Z S Z S Z S Z S Z S Z S Z S Z We bring Swiss Fastening Technology to the world

4 We bring Swiss Fastening Technology to the world 163

5 We bring Swiss Fastening Technology to the world

6 L L L S S S S S We bring Swiss Fastening Technology to the world 165

7 166 We bring Swiss Fastening Technology to the world

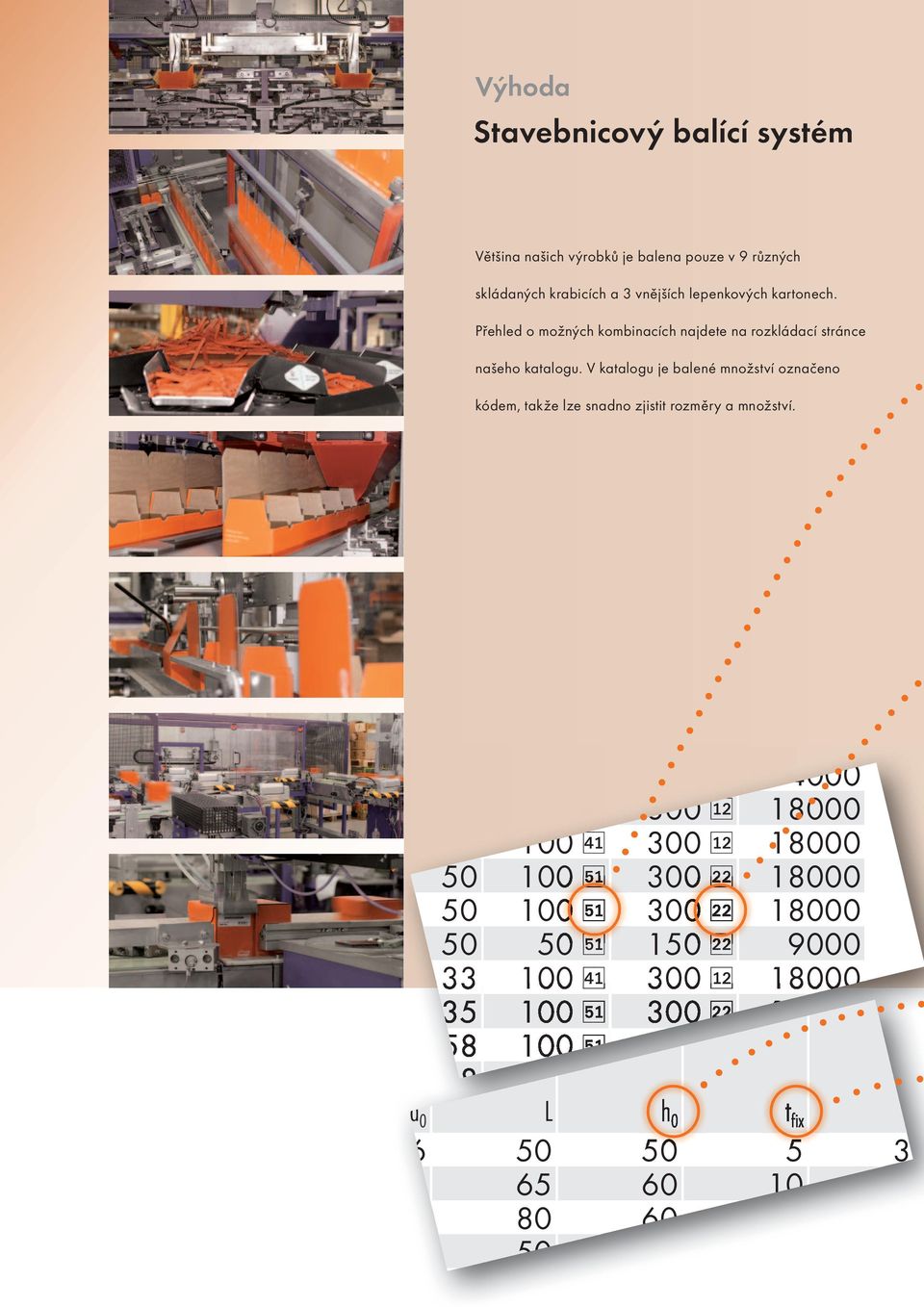

8 Výhoda Stavebnicový balící systém Většina našich výrobků je balena pouze v 9 různých skládaných krabicích a 3 vnějších lepenkových kartonech. Přehled o možných kombinacích najdete na rozkládací stránce našeho katalogu. V katalogu je balené množství označeno kódem, takže lze snadno zjistit rozměry a množství = d 0 L h 0 t fix h

9 36x 72x 97 x 64 x x 128 x x 64 x x 64 x x 85 x x 128 x x 100 x 256 3x 3x 6x 97 x 150 x 256 2x 6x 97 x 128 x x 115 x x 165 x x 315 x x 18x 24x 12x 9x 6x 60x 36x 48x 24x 18x 12x 9x 60x 60 SK = SK = SK = SK = SK = SK = SK = SK = SK = SK = SK = SK = SK = SK = SK = 315 EURO paleta Všechny rozměry jsou vnější rozměry v mm 800 x 1200 h 0 L L G SW t fix h ef h nom d u d f d nom =d 0

10 I FB Výhoda Evropská organizace pro technické schvalování EOTA, Brusel Německý institut pro stavební techniku DIBT, Berlín Ověřeno nezávislou laboratoří Certifikát o shodě Institut stavební fyziky IFB, Mülheim Švýcarská zkušebna, RUAG SDS-Plus SDS-Max Nezasekává se na výztuži Příklepové vrtátní Diamantové vrtání Třída požární odolnosti Příklepové vrtátní / Diamantové vrtání Osvědčení ÖNORM fix hef 4-20 d Pevně stanovená usazovací hloubka ICC-ES International Code Council Evaluation Service fix hef 4-12 d Měnitelná usazovací hloubka (4-12xd) Certifikováno na pitnou vodu fix hef 4-20 d Měnitelná usazovací hloubka (4-20xd) Seismická aktivita Výkonnostní kategorie C1 fix hef 8-12 d Měnitelná usazovací hloubka (8-12xd) Rázům odolné upevnění v projektech civilní ochrany fix hef 8-20 d Měnitelná usazovací hloubka (8-20xd) Schváleno pro použití připevnění hasícího vodního systému od M8 Středně těžké zatížení Značka CE Vysoké zatížení Kvalita nylonu PA6 Ověřený materiál hmoždinky Pomalé vytvrzení Schváleno VKF Rychlé vytvrzení Třída B1 dle DIN Suché vyvrtané otvory Třída B-s1,d0 dle EN Suché a vlhké vyvrtané otvory Odolnost proti ohni více než 240 minut, EI240 dle EN Suché, vlhké a vodou zaplněné vyvrtané otvory LEED tested LEED Zpráva o zkoušce 50 Litrů Výrobek neobsahuje VOC Bez VOC dle švýcarské legislativy a certifkované A+ dle DEVL D / DEVL A Technická inspekce nářadí Remscheid Vysoký výkon Zatlouct hmoždinku Mungo návrhářský program S naším zdarma dodávaným výpočtovým programem navrhnete kotvení rychle a spolehlivě

11 t UFBNXPSL t JOUFHSJUZ t QBTTJPO
