1 Návod k montáži a údržbě Zásobník teplé vody RS Logalux SU400 SU1500 Pro odbornou firmu Před montáží a údržbou pečlivě pročtěte /2008 CZ

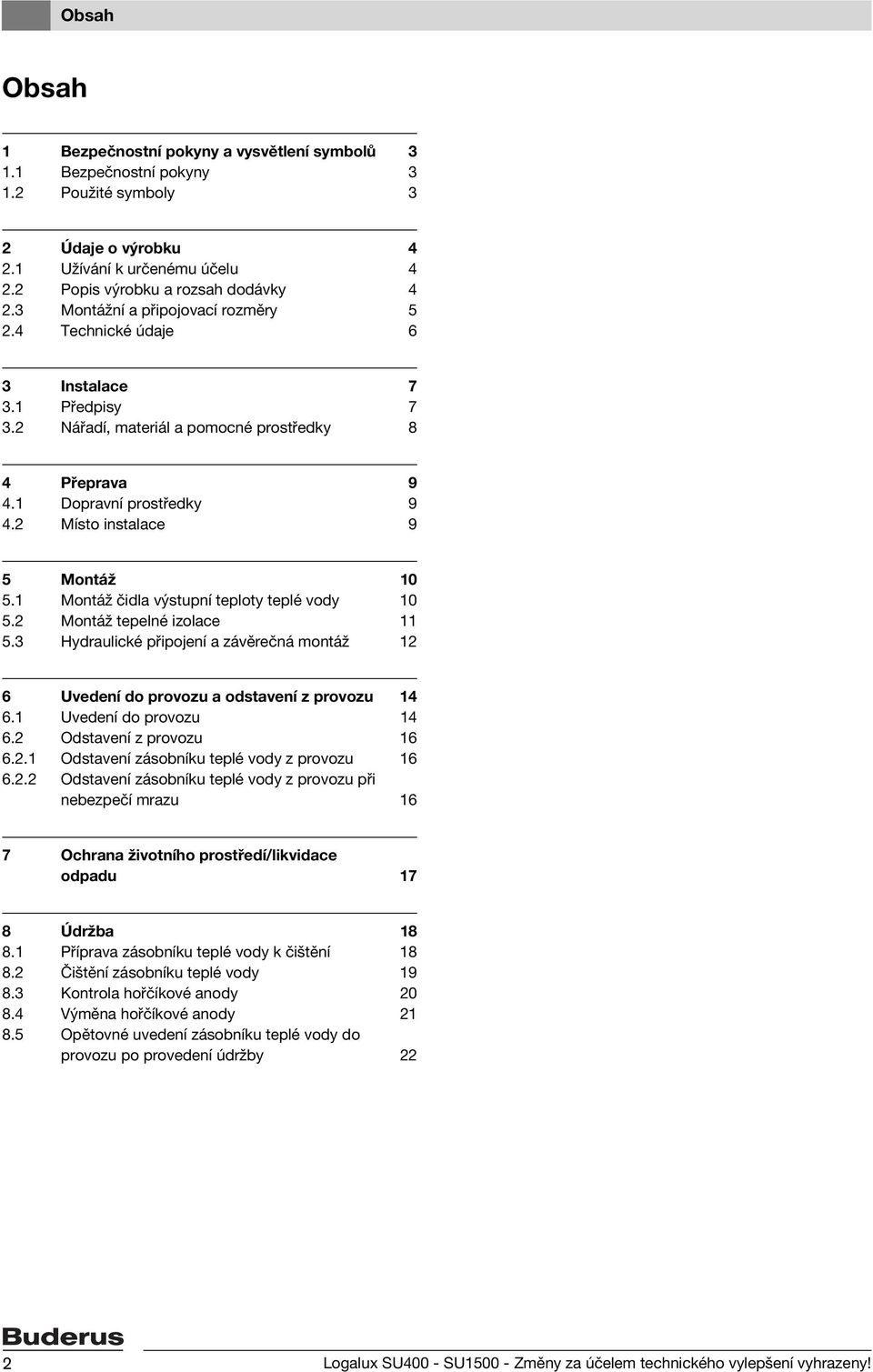

2 Obsah Obsah 1 Bezpečnostní pokyny a vysvětlení symbolů Bezpečnostní pokyny Použité symboly 3 2 Údaje o výrobku Užívání k určenému účelu Popis výrobku a rozsah dodávky Montážní a připojovací rozměry Technické údaje 6 3 Instalace Předpisy Nářadí, materiál a pomocné prostředky 8 4 Přeprava Dopravní prostředky Místo instalace 9 5 Montáž Montáž čidla výstupní teploty teplé vody Montáž tepelné izolace Hydraulické připojení a závěrečná montáž 12 6 Uvedení do provozu a odstavení z provozu Uvedení do provozu Odstavení z provozu Odstavení zásobníku teplé vody z provozu Odstavení zásobníku teplé vody z provozu při nebezpečí mrazu 16 7 Ochrana životního prostředí/likvidace odpadu 17 8 Údržba Příprava zásobníku teplé vody k čištění Čištění zásobníku teplé vody Kontrola hořčíkové anody Výměna hořčíkové anody Opětovné uvedení zásobníku teplé vody do provozu po provedení údržby 22 2 Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny!

3 Bezpečnostní pokyny a vysvětlení symbolů 1 1 Bezpečnostní pokyny a vysvětlení symbolů 1.1 Bezpečnostní pokyny Instalace V Nebezpečí požáru! Při pájení a svařování může dojít ke vzniku požáru, protože tepelná izolace je hořlavá. V Umístění nebo přestavbu zásobníku teplé vody přenechejte pouze autorizovanému servisu. Funkce V Aby byla zaručena bezchybná funkce, dodržujte tento návod k montáži a údržbě. V Nebezpečí opaření! Při provozu zásobníku může teplota teplé vody překročit hodnotu 60 C. Údržba V Doporučení pro zákazníka: S autorizovaným servisem uzavřete smlouvu o údržbě a prohlídkách. Zásobník teplé vody nechejte prohlédnout jedenkrát za rok a v případě potřeby prove te údržbu. V Při servisní činnosti je nutné používat pouze originální náhradní díly! 1.2 Použité symboly Bezpečnostní pokyny jsou v textu vyznačeny výstražným trojúhelníkem a podloženy šedou barvou. Závažnost nebezpečí, k němuž může dojít v případě, že nebudou respektována opatření k omezení škody, je označena signálními výrazy. Pozor znamená, že mohou vzniknout menší věcné škody. Varování znamená, že mohou vzniknout lehké újmy na zdraví osob nebo těžké věcné škody. Nebezpečí znamená, že mohou vzniknout těžké újmy na zdraví osob. V mimořádných případech je ohrožen život. Upozornění v textu jsou označena vedle zobrazeným symbolem. Jsou ohraničena vodorovnými čárami pod a nad textem. Upozornění obsahují důležité informace v takových případech, kde nehrozí nebezpečí pro člověka nebo kotel. Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny! 3

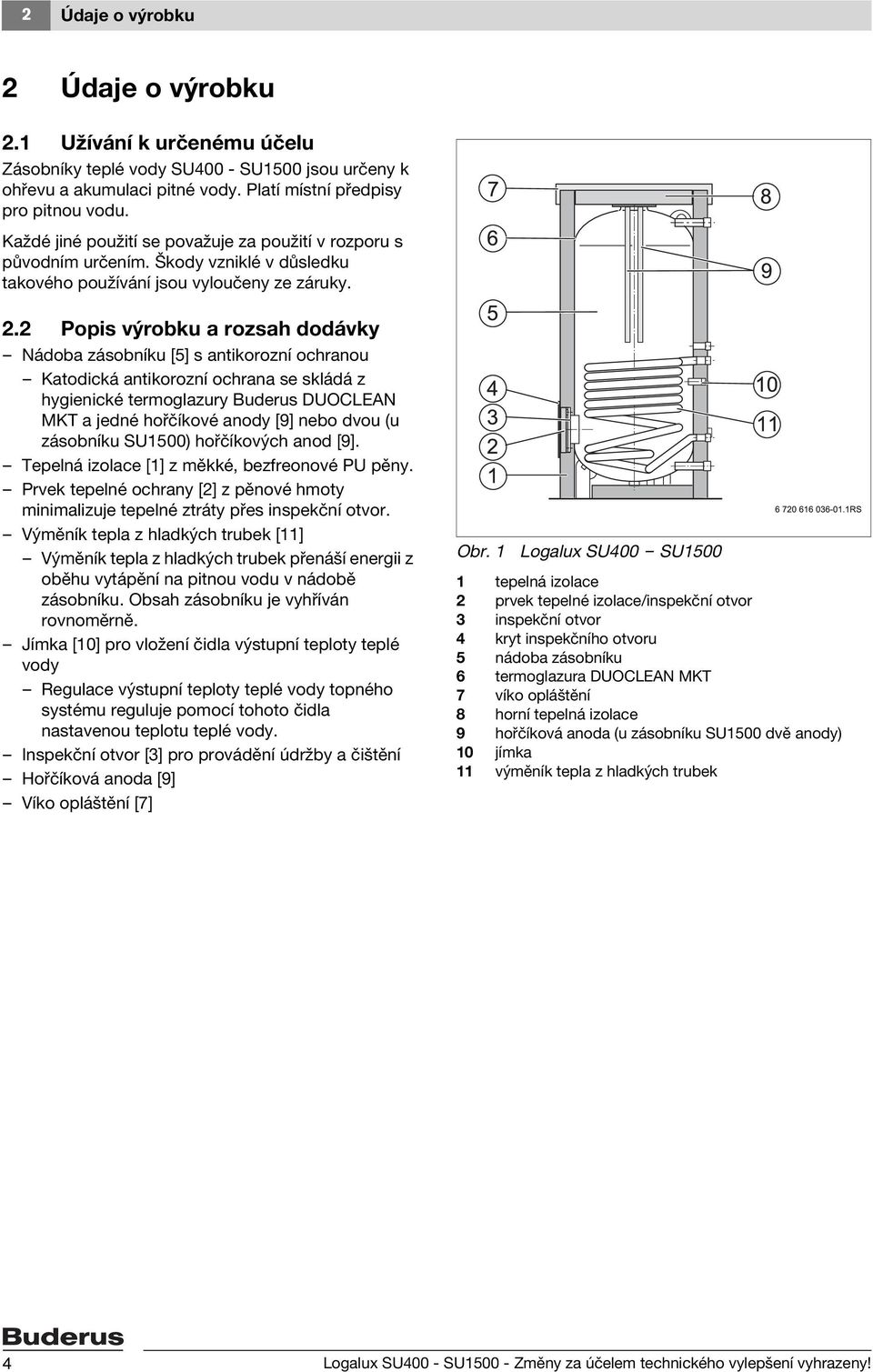

4 2 Údaje o výrobku 2 Údaje o výrobku 2.1 Užívání k určenému účelu Zásobníky teplé vody SU400 - SU1500 jsou určeny k ohřevu a akumulaci pitné vody. Platí místní předpisy pro pitnou vodu. Každé jiné použití se považuje za použití v rozporu s původním určením. Škody vzniklé v důsledku takového používání jsou vyloučeny ze záruky. 2.2 Popis výrobku a rozsah dodávky Nádoba zásobníku [5] s antikorozní ochranou Katodická antikorozní ochrana se skládá z hygienické termoglazury Buderus DUOCLEAN MKT a jedné hořčíkové anody [9] nebo dvou (u zásobníku SU1500) hořčíkových anod [9]. Tepelná izolace [1] z měkké, bezfreonové PU pěny. Prvek tepelné ochrany [2] z pěnové hmoty minimalizuje tepelné ztráty přes inspekční otvor. Výměník tepla z hladkých trubek [11] Výměník tepla z hladkých trubek přenáší energii z oběhu vytápění na pitnou vodu v nádobě zásobníku. Obsah zásobníku je vyhříván rovnoměrně. Jímka [10] pro vložení čidla výstupní teploty teplé vody Regulace výstupní teploty teplé vody topného systému reguluje pomocí tohoto čidla nastavenou teplotu teplé vody. Inspekční otvor [3] pro provádění údržby a čištění Hořčíková anoda [9] Víko opláštění [7] Obr. 1 Logalux SU400 SU tepelná izolace 2 prvek tepelné izolace/inspekční otvor 3 inspekční otvor 4 kryt inspekčního otvoru 5 nádoba zásobníku 6 termoglazura DUOCLEAN MKT 7 víko opláštění 8 horní tepelná izolace 9 hořčíková anoda (u zásobníku SU1500 dvě anody) 10 jímka 11 výměník tepla z hladkých trubek 4 Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny!

5 Údaje o výrobku Montážní a připojovací rozměry Obr. 2 Montážní a připojovací rozměry zásobníků SU400 SU1500 MA IA AW EZ VS RS M EK EL EH WT hořčíkové anody inertní anoda* výstup teplé vody vstup cirkulace výstup ze zásobníku zpátečka zásobníku měřicí místo pro čidlo výstupní teploty teplé vody vstup studené vody vypouštění elektrická topná vložka* výměník tepla* * příslušenství Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny! 5

6 2 Údaje o výrobku 2.4 Technické údaje Typ zásobníku Obsah zásobníku l Výkon elektrického podpůrného/ pomocného topení kw 2/3/4,5/6/9/12 Průměr D (při tl. 80/100 mm tepelné izolace) mm 810/ / / /1100 /1300 Výška H 1) mm Výška H (prostor umístění) 2) mm AW R 1¼ R 1¼ R 1¼ R 1½ R 2 VS R 1¼ R 1¼ R 1¼ R 1¼ R 2 RS R 1¼ R 1¼ R 1¼ R 1¼ R 2 EK/EL R 1¼ R 1¼ R 1½ R 1½ R 2 EZ R ¾ R ¾ R ¾ R ¾ R 1 EH 1½ 1½ 1½ 1½ 1½ Vlastní hmotnost 3) kg Maximální přípustné hodnoty: Teplota otopné vody C Teplota teplé vody C Provozní tlak otopné vody 4) bar Provozní tlak teplé vody 4) bar Zkušební tlak otopné vody bar Zkušební tlak teplé vody bar Tab. 1 Rozměry, přípojky a provozní údaje 1) Včetně víka opláštění. 2) Minimální výška prostoru umístění pro výměnu hořčíkové anody. 3) Bez obsahu, včetně obalu. 4) Podle napojení do topného systému je zapotřebí individuální jištění (pojistný ventil, membránová expanzní nádoba). 6 Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny!

7 Instalace 3 3 Instalace 3.1 Předpisy V závislosti na místě instalace (např. v různých zemích a regionech) mohou platit doplňující nebo jiné požadavky (např. požadavky na připojovací sí ). V Při instalaci a provozu zásobníku teplé vody a elektrické topné vložky bezpodmínečně dodržujte předpisy, směrnice a normy platné v příslušné zemi či regionu. Instalace a vybavení zařízení pro vytápění a ohřev pitné vody DIN 1988: Technická pravidla pro instalace pitné vody (TRWI) DIN 4708: Centrální zařízení pro ohřev vody DIN 4753, část 1: Ohřívače vody a zařízení k ohřevu pitné a užitkové vody; požadavky, označování, výbava a zkoušení DIN : VOB 1) ; Topné systémy a centrální systémy pro ohřev vody DIN : VOB 1) ; Práce spojené s instalací plynu, vody a kanalizace uvnitř budov DVGW W 551: Zařízení na ohřev a rozvod pitné vody; technická opatření k omezení výskytu bakterie Legionella v nových zařízeních Německo Připojení k elektrické síti DIN VDE 0100: Zřizování silnoproudých zařízení se jmenovitým napětím do 1000 V VDE 0190: Vyrovnání hlavních potenciálů (pospojování) elektrických zařízení DIN VOB 1) : Elektrická zařízení s kabely a vodiči v budovách Normy pro výrobky DIN 4753: Ohřívače vody a zařízení na ohřev pitné a užitkové vody DIN 4753, část 1: požadavky, označování, výbava a zkoušení DIN 4753, část 3: Ohřívače vody a zařízení sloužící k ohřevu pitné a užitkové vody; Protikorozní ochrana smaltováním v oblastech přicházejících do styku s vodou; Požadavky a zkoušení DIN 4753, část 6: Zařízení k ohřevu pitné a užitkové vody; Katodická ochrana proti korozi u smaltovaných ocelových nádob; Požadavky a zkoušení DIN 4753, část 8: Tepelná izolace ohřívačů vody do jmenovitého obsahu 1000 l Požadavky a zkoušení DIN EN 12897: Zásobování vodou Předpis pro nepřímo ohřívané, neprovzdušňované zásobníky teplé vody Tab. 2 Technická pravidla platná pro instalaci zásobníků teplé vody (výběr) v Německu 1) VOB: Předpis pro zadávání stavebních prací - část C: Všeobecné technické smluvní podmínky pro stavební práce (ATV) Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny! 7

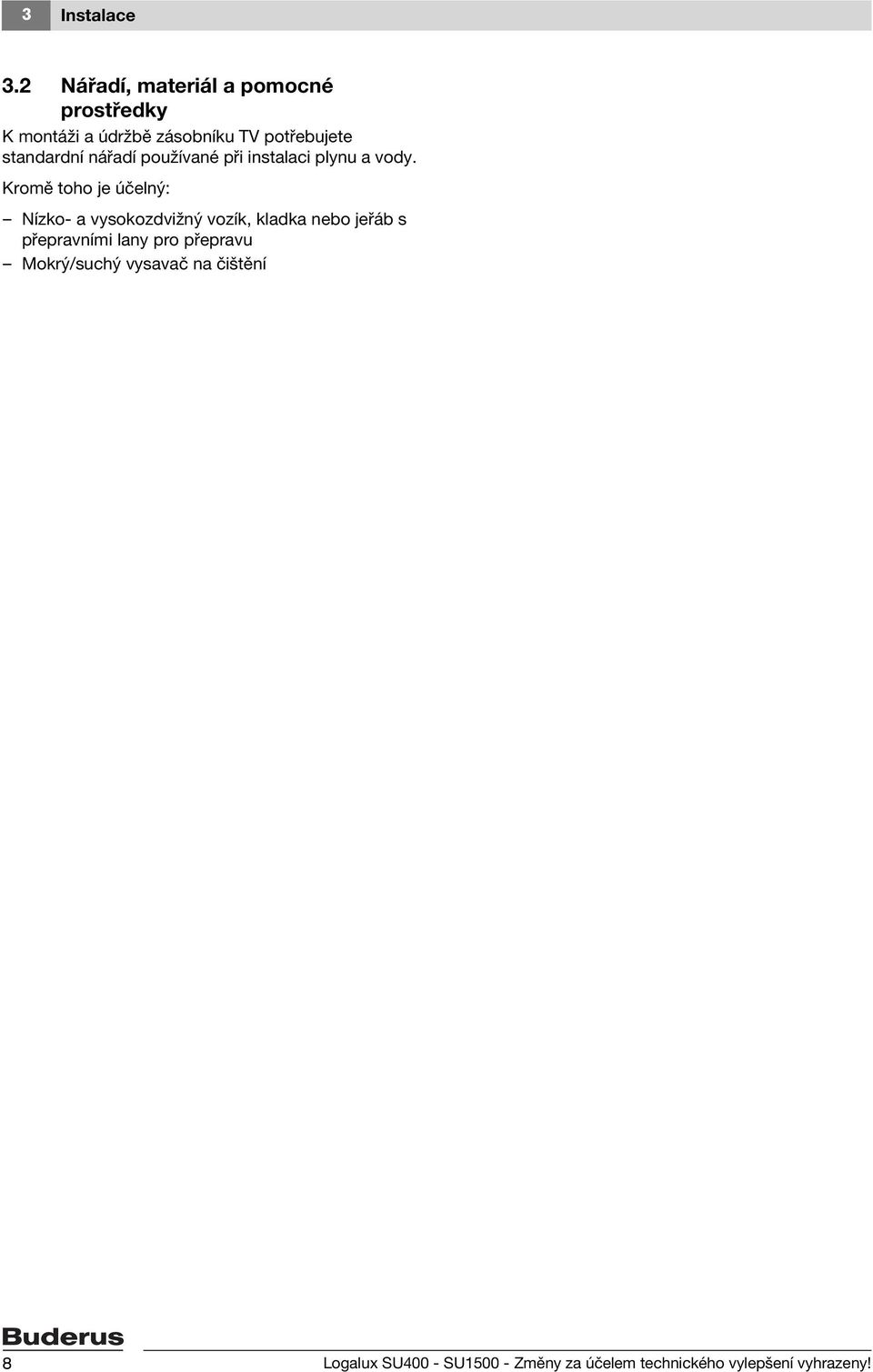

8 3 Instalace 3.2 Nářadí, materiál a pomocné prostředky K montáži a údržbě zásobníku TV potřebujete standardní nářadí používané při instalaci plynu a vody. Kromě toho je účelný: Nízko- a vysokozdvižný vozík, kladka nebo jeřáb s přepravními lany pro přepravu Mokrý/suchý vysavač na čištění 8 Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny!

9 Přeprava 4 4 Přeprava 4.1 Dopravní prostředky Zásobníky teplé vody SU400 - SU1500 můžete přepravovat pomocí nízkozdvižného, vysokozdvižného vozíků, pomocí kladky nebo jeřábu. Nebezpečí: Ohrožení života padajícím břemenem! V Používejte pouze nepoškozená přepravní lana. V Háky zavěšujte do připravených jeřábových ok. Pozor: Poškození v důsledku neodborného zajištění při přepravě! V Při přepravě používejte vhodné přepravní prostředky. Přeprava pomocí jeřábu V Háky přepravních lan zavěste do obou závěsných jeřábových ok. V Hák jeřábu zavěste na přepravní lano. V Zásobník teplé vody zajistěte proti převrhnutí a přepravte jej ve svislé poloze k místu instalace. V Zásobník nesmí tvrdě dosednout. Obr. 3 Přeprava pomocí jeřábu 1 závěsná jeřábová oka 4.2 Místo instalace Pozor: Poškození v důsledku mrazu a koroze! V Zásobník teplé vody umístěte v suché místnosti zabezpečené proti mrazu. V Zásobník teplé vody používejte pouze v uzavřených systémech. V Nepoužívejte otevřené expanzní nádoby. Odstupy od stěn místnosti 500 K výměně hořčíkové anody a elektrické topné vložky (při údržbě) je zapotřebí mít nad a před zásobníkem teplé vody dostatečný prostor. V Dbejte na to, aby v prostoru umístění byla zajištěna minimální výška a minimální odstupy od stěn. ( tab. 1, strana 6 a obr. 4). V Dodržte minimální míru odstupu od stěn ( obr. 4). V Zásobník teplé vody postavte na rovnou a dostatečně nosnou podlahu. Obr > RS Minimální míry odstupu od stěn (v mm) Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny! 9

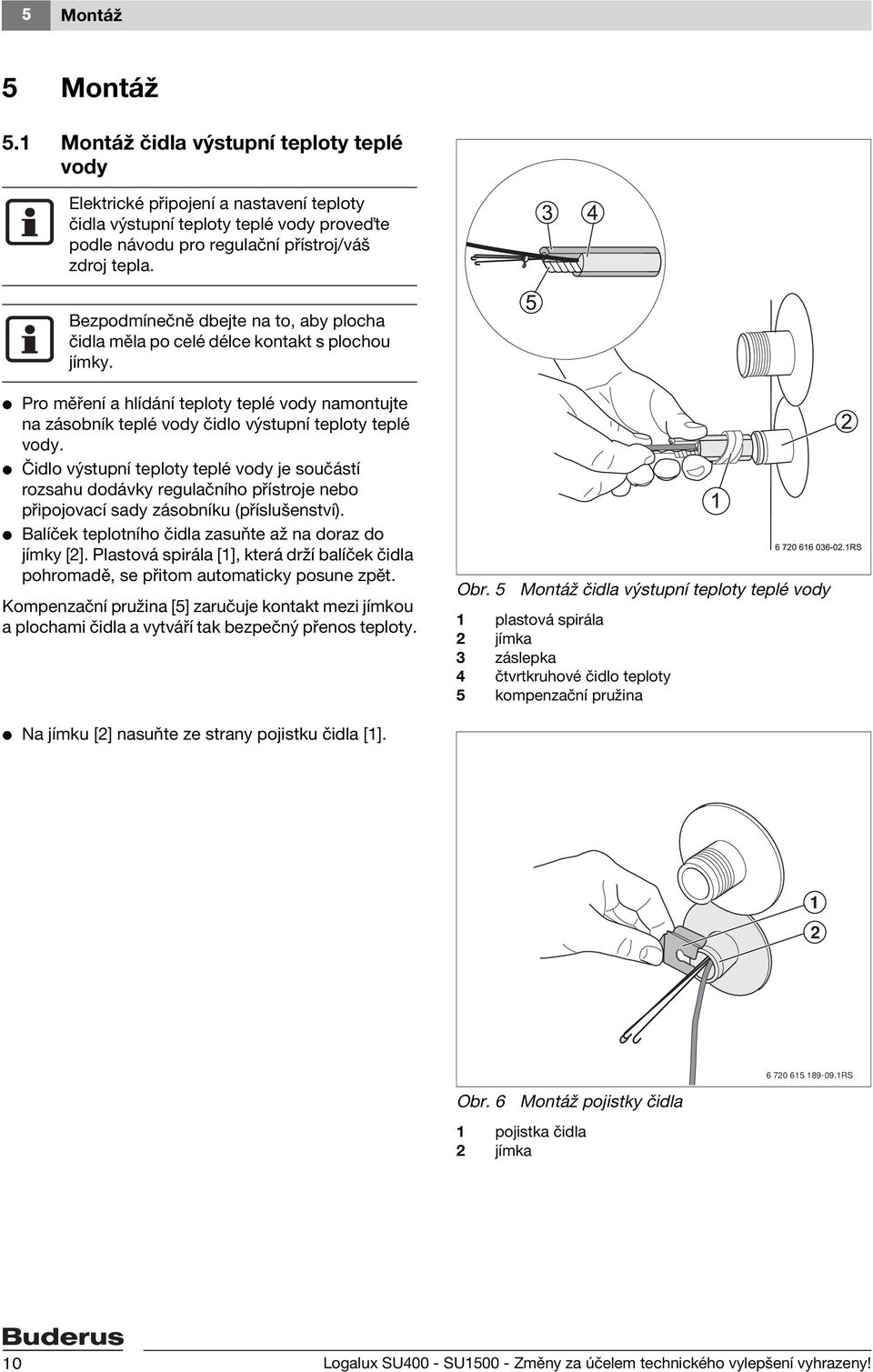

10 5 Montáž 5 Montáž 5.1 Montáž čidla výstupní teploty teplé vody Elektrické připojení a nastavení teploty čidla výstupní teploty teplé vody prove te podle návodu pro regulační přístroj/váš zdroj tepla. Bezpodmínečně dbejte na to, aby plocha čidla měla po celé délce kontakt s plochou jímky. V Pro měření a hlídání teploty teplé vody namontujte na zásobník teplé vody čidlo výstupní teploty teplé vody. V Čidlo výstupní teploty teplé vody je součástí rozsahu dodávky regulačního přístroje nebo připojovací sady zásobníku (příslušenství). V Balíček teplotního čidla zasuňte až na doraz do jímky [2]. Plastová spirála [1], která drží balíček čidla pohromadě, se přitom automaticky posune zpět. Kompenzační pružina [5] zaručuje kontakt mezi jímkou a plochami čidla a vytváří tak bezpečný přenos teploty. Obr. 5 Montáž čidla výstupní teploty teplé vody 1 plastová spirála 2 jímka 3 záslepka 4 čtvrtkruhové čidlo teploty 5 kompenzační pružina V Na jímku [2] nasuňte ze strany pojistku čidla [1] RS Obr. 6 1 pojistka čidla 2 jímka Montáž pojistky čidla 10 Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny!

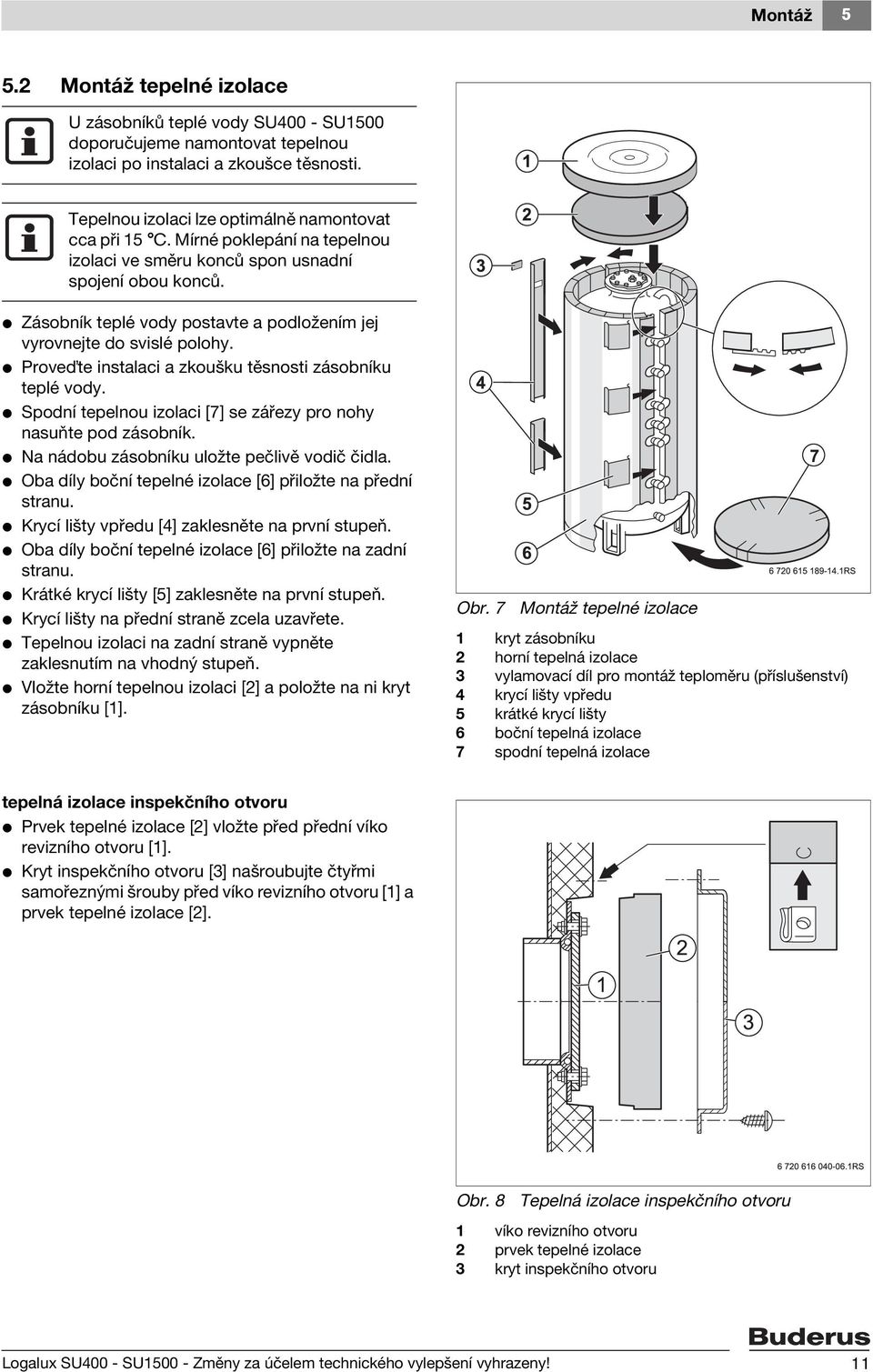

11 Montáž Montáž tepelné izolace U zásobníků teplé vody SU400 - SU1500 doporučujeme namontovat tepelnou izolaci po instalaci a zkoušce těsnosti. Tepelnou izolaci lze optimálně namontovat cca při 15 C. Mírné poklepání na tepelnou izolaci ve směru konců spon usnadní spojení obou konců. V Zásobník teplé vody postavte a podložením jej vyrovnejte do svislé polohy. V Prove te instalaci a zkoušku těsnosti zásobníku teplé vody. V Spodní tepelnou izolaci [7] se zářezy pro nohy nasuňte pod zásobník. V Na nádobu zásobníku uložte pečlivě vodič čidla. V Oba díly boční tepelné izolace [6] přiložte na přední stranu. V Krycí lišty vpředu [4] zaklesněte na první stupeň. V Oba díly boční tepelné izolace [6] přiložte na zadní stranu. V Krátké krycí lišty [5] zaklesněte na první stupeň. V Krycí lišty na přední straně zcela uzavřete. V Tepelnou izolaci na zadní straně vypněte zaklesnutím na vhodný stupeň. V Vložte horní tepelnou izolaci [2] a položte na ni kryt zásobníku [1]. Obr. 7 Montáž tepelné izolace 1 kryt zásobníku 2 horní tepelná izolace 3 vylamovací díl pro montáž teploměru (příslušenství) 4 krycí lišty vpředu 5 krátké krycí lišty 6 boční tepelná izolace 7 spodní tepelná izolace tepelná izolace inspekčního otvoru V Prvek tepelné izolace [2] vložte před přední víko revizního otvoru [1]. V Kryt inspekčního otvoru [3] našroubujte čtyřmi samořeznými šrouby před víko revizního otvoru [1] a prvek tepelné izolace [2]. Obr. 8 Tepelná izolace inspekčního otvoru 1 víko revizního otvoru 2 prvek tepelné izolace 3 kryt inspekčního otvoru Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny! 11

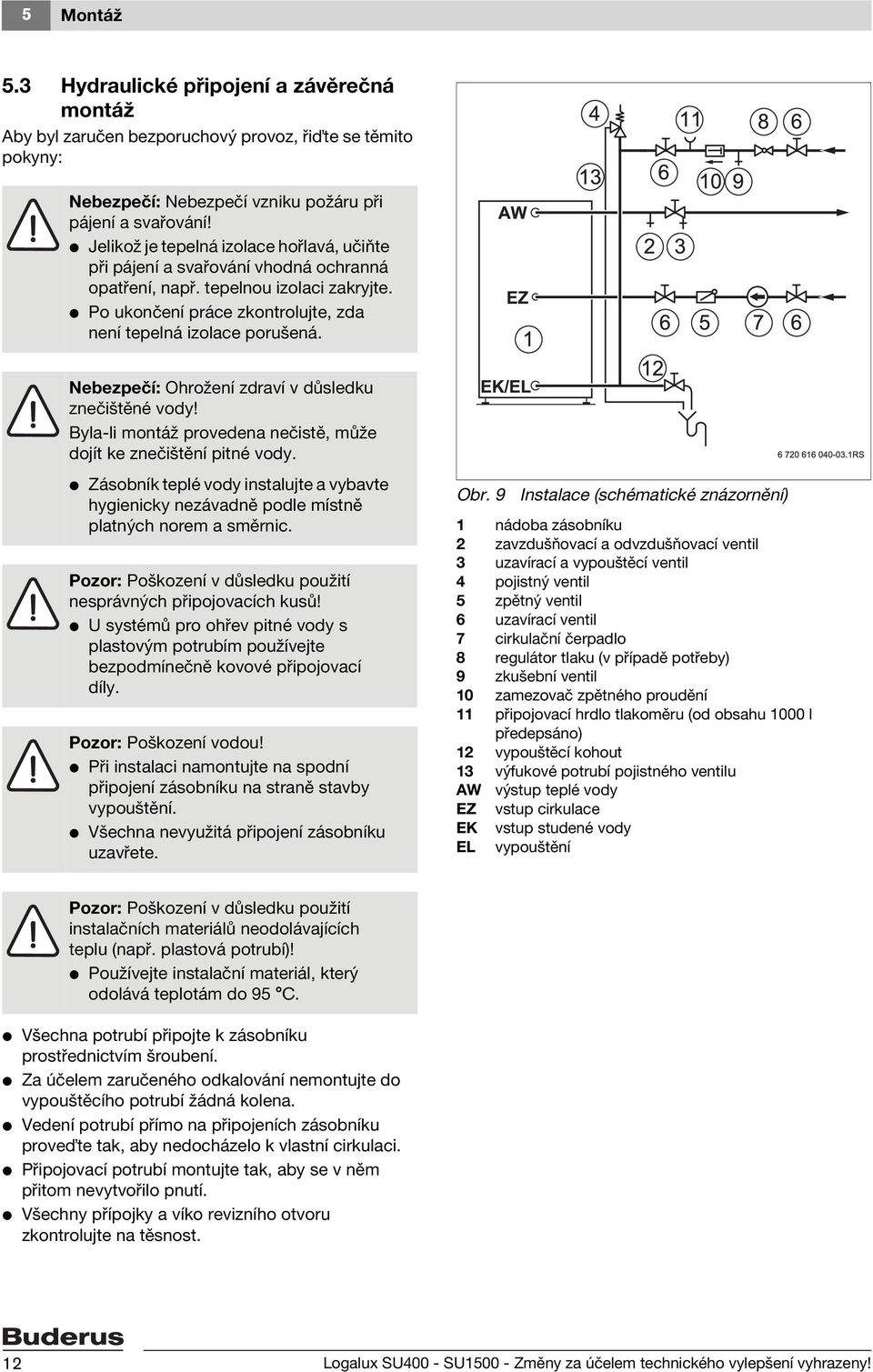

12 5 Montáž 5.3 Hydraulické připojení a závěrečná montáž Aby byl zaručen bezporuchový provoz, ři te se těmito pokyny: Nebezpečí: Nebezpečí vzniku požáru při pájení a svařování! V Jelikož je tepelná izolace hořlavá, učiňte při pájení a svařování vhodná ochranná opatření, např. tepelnou izolaci zakryjte. V Po ukončení práce zkontrolujte, zda není tepelná izolace porušená. Nebezpečí: Ohrožení zdraví v důsledku znečištěné vody! Byla-li montáž provedena nečistě, může dojít ke znečištění pitné vody. V Zásobník teplé vody instalujte a vybavte hygienicky nezávadně podle místně platných norem a směrnic. Pozor: Poškození v důsledku použití nesprávných připojovacích kusů! V U systémů pro ohřev pitné vody s plastovým potrubím používejte bezpodmínečně kovové připojovací díly. Pozor: Poškození vodou! V Při instalaci namontujte na spodní připojení zásobníku na straně stavby vypouštění. V Všechna nevyužitá připojení zásobníku uzavřete. Obr. 9 Instalace (schématické znázornění) 1 nádoba zásobníku 2 zavzdušňovací a odvzdušňovací ventil 3 uzavírací a vypouštěcí ventil 4 pojistný ventil 5 zpětný ventil 6 uzavírací ventil 7 cirkulační čerpadlo 8 regulátor tlaku (v případě potřeby) 9 zkušební ventil 10 zamezovač zpětného proudění 11 připojovací hrdlo tlakoměru (od obsahu 1000 l předepsáno) 12 vypouštěcí kohout 13 výfukové potrubí pojistného ventilu AW výstup teplé vody EZ vstup cirkulace EK vstup studené vody EL vypouštění Pozor: Poškození v důsledku použití instalačních materiálů neodolávajících teplu (např. plastová potrubí)! V Používejte instalační materiál, který odolává teplotám do 95 C. V Všechna potrubí připojte k zásobníku prostřednictvím šroubení. V Za účelem zaručeného odkalování nemontujte do vypouštěcího potrubí žádná kolena. V Vedení potrubí přímo na připojeních zásobníku prove te tak, aby nedocházelo k vlastní cirkulaci. V Připojovací potrubí montujte tak, aby se v něm přitom nevytvořilo pnutí. V Všechny přípojky a víko revizního otvoru zkontrolujte na těsnost. 12 Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny!

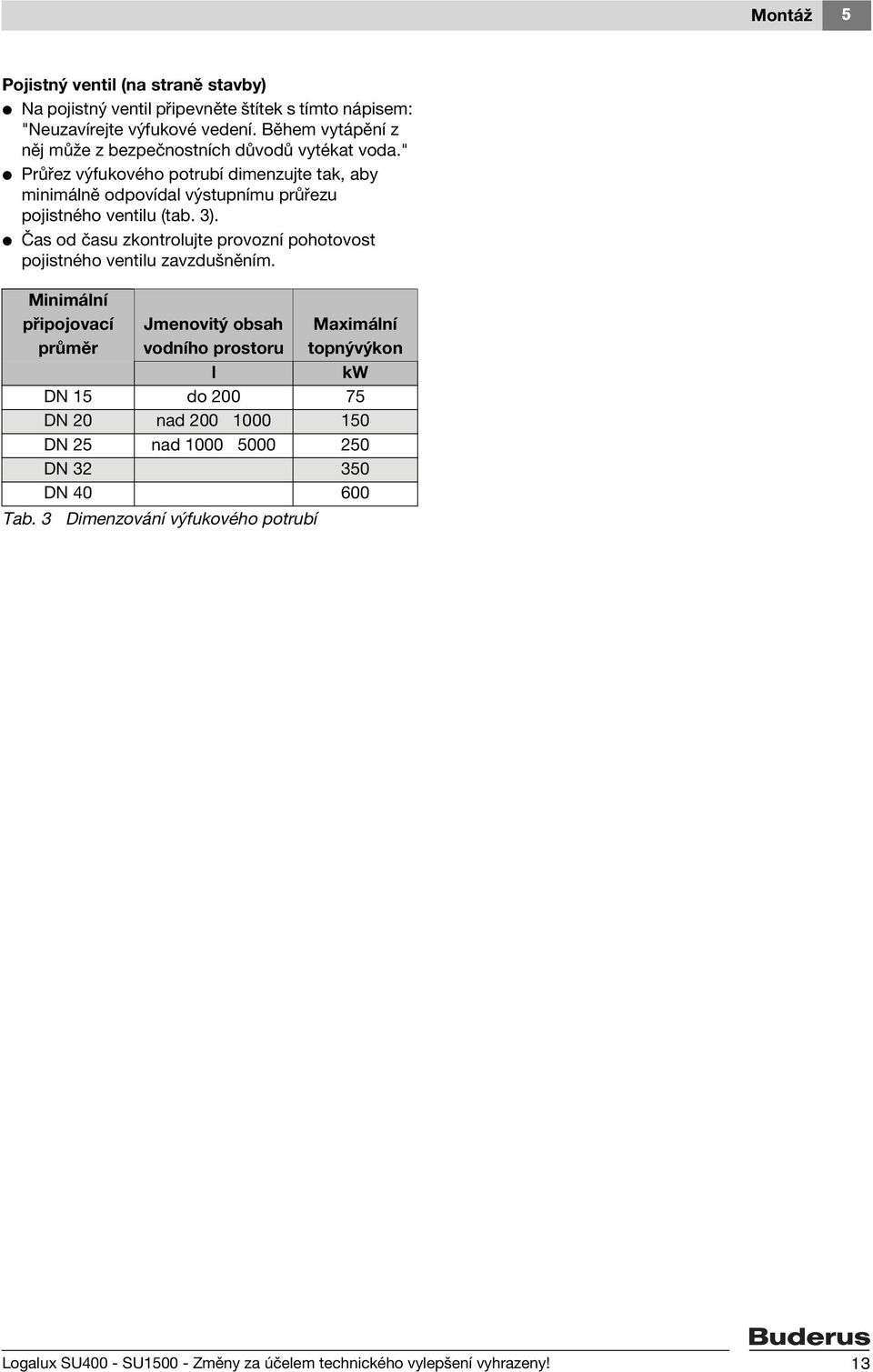

13 Montáž 5 Pojistný ventil (na straně stavby) V Na pojistný ventil připevněte štítek s tímto nápisem: "Neuzavírejte výfukové vedení. Během vytápění z něj může z bezpečnostních důvodů vytékat voda." V Průřez výfukového potrubí dimenzujte tak, aby minimálně odpovídal výstupnímu průřezu pojistného ventilu (tab. 3). V Čas od času zkontrolujte provozní pohotovost pojistného ventilu zavzdušněním. Minimální připojovací průměr Jmenovitý obsah vodního prostoru l Maximální topnývýkon kw DN 15 do DN 20 nad DN 25 nad DN DN Tab. 3 Dimenzování výfukového potrubí Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny! 13

14 6 Uvedení do provozu a odstavení z provozu 6 Uvedení do provozu a odstavení z provozu 6.1 Uvedení do provozu Uvedení do provozu musí provést firma instalující topný systém nebo pověřený odborník. V Zásobník teplé vody a další příslušenství uve te do provozu podle pokynů výrobce uvedených v příslušných návodech k instalaci a obsluze. Zkoušku těsnosti zásobníku teplé vody provádějte zásadně pitnou vodou. Zkušební tlak smí na straně teplé vody činit maximálně 10 barů. Informace potřebné k obsluze najdete v návodech k obsluze regulačního přístroje a zdroje tepla. V Před uvedením do provozu zásobník teplé vody naplňte a zkontrolujte jeho těsnost. V Pro odvzdušnění zásobníku teplé vody otevřete nejvýše položený odběrný kohout. V Pro naplnění zásobníku teplé vody otevřete uzavírací ventil pro vstup studené vody EK/EL. V Před zahájením ohřevu zásobníku zkontrolujte, zda topný systém, zásobník teplé vody a potrubí jsou naplněny vodou. Za tím účelem otevřete zavzdušňovací a odvzdušňovací ventil. V Všechny přípojky, potrubí a inspekční otvor zkontrolujte na těsnost. V Přípustnou teplotu zásobníku omezte na regulačním přístroji maximálně na 70 C ( Návod k obsluze regulačního přístroje). 14 Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny!

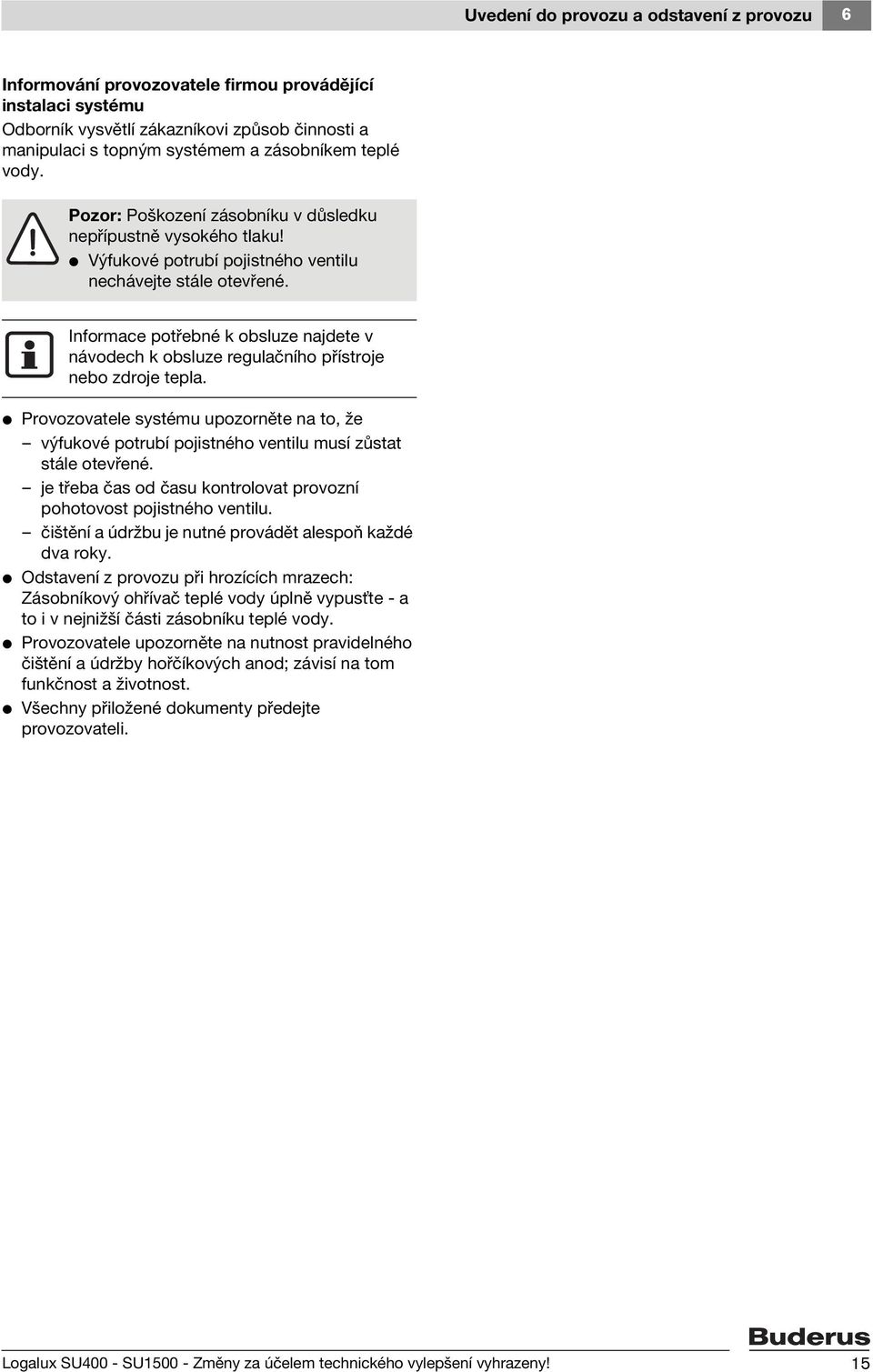

15 Uvedení do provozu a odstavení z provozu 6 Informování provozovatele firmou provádějící instalaci systému Odborník vysvětlí zákazníkovi způsob činnosti a manipulaci s topným systémem a zásobníkem teplé vody. Pozor: Poškození zásobníku v důsledku nepřípustně vysokého tlaku! V Výfukové potrubí pojistného ventilu nechávejte stále otevřené. Informace potřebné k obsluze najdete v návodech k obsluze regulačního přístroje nebo zdroje tepla. V Provozovatele systému upozorněte na to, že výfukové potrubí pojistného ventilu musí zůstat stále otevřené. je třeba čas od času kontrolovat provozní pohotovost pojistného ventilu. čištění a údržbu je nutné provádět alespoň každé dva roky. V Odstavení z provozu při hrozících mrazech: Zásobníkový ohřívač teplé vody úplně vypus te - a to i v nejnižší části zásobníku teplé vody. V Provozovatele upozorněte na nutnost pravidelného čištění a údržby hořčíkových anod; závisí na tom funkčnost a životnost. V Všechny přiložené dokumenty předejte provozovateli. Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny! 15

16 6 Uvedení do provozu a odstavení z provozu 6.2 Odstavení z provozu Nebezpečí: Nebezpečí opaření horkou vodou! V Po uvedení do provozu nechejte zásobník teplé vody dostatečně vychladnout. Pozor: Poškození zásobníku mrazem! Při nepřítomnosti (např. o dovolené), kdy hrozí příchod mrazů, doporučujeme ponechat zásobník teplé vody v provozu. V Na regulačním přístroji aktivujte funkci Dovolená (nebo zvolte nejnižší teplotu teplé vody). Pozor: Poškození zásobníku korozí! Zbytková vlhkost může vést k tvorbě koroze. V Vnitřní prostor dobře vysušte a revizní otvor nechejte otevřený Odstavení zásobníku teplé vody z provozu V Odstavte topný systém z provozu ( návod k obsluze regulačního přístroje nebo zdroje tepla) Odstavení zásobníku teplé vody z provozu při nebezpečí mrazu V Odstavte topný systém z provozu (odpojte od napájení) ( návod k obsluze regulačního přístroje nebo zdroje tepla). Zásobník teplé vody úplně vypus te - a to i v jeho nejnižší části. V Uzavřete uzavírací ventil EK pro vstup studené vody. V Zásobník teplé vody pomocí vypouštěcího ventilu úplně vypus te. V K provzdušnění otevřete zavzdušňovací a odvzdušňovací ventil nebo nejvýše položený odběrný kohout. Po nepřítomnosti a opětovném uvedení systému do provozu dodržujte místní platné předpisy o hygieně u zařízení na pitnou vodu. 16 Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny!

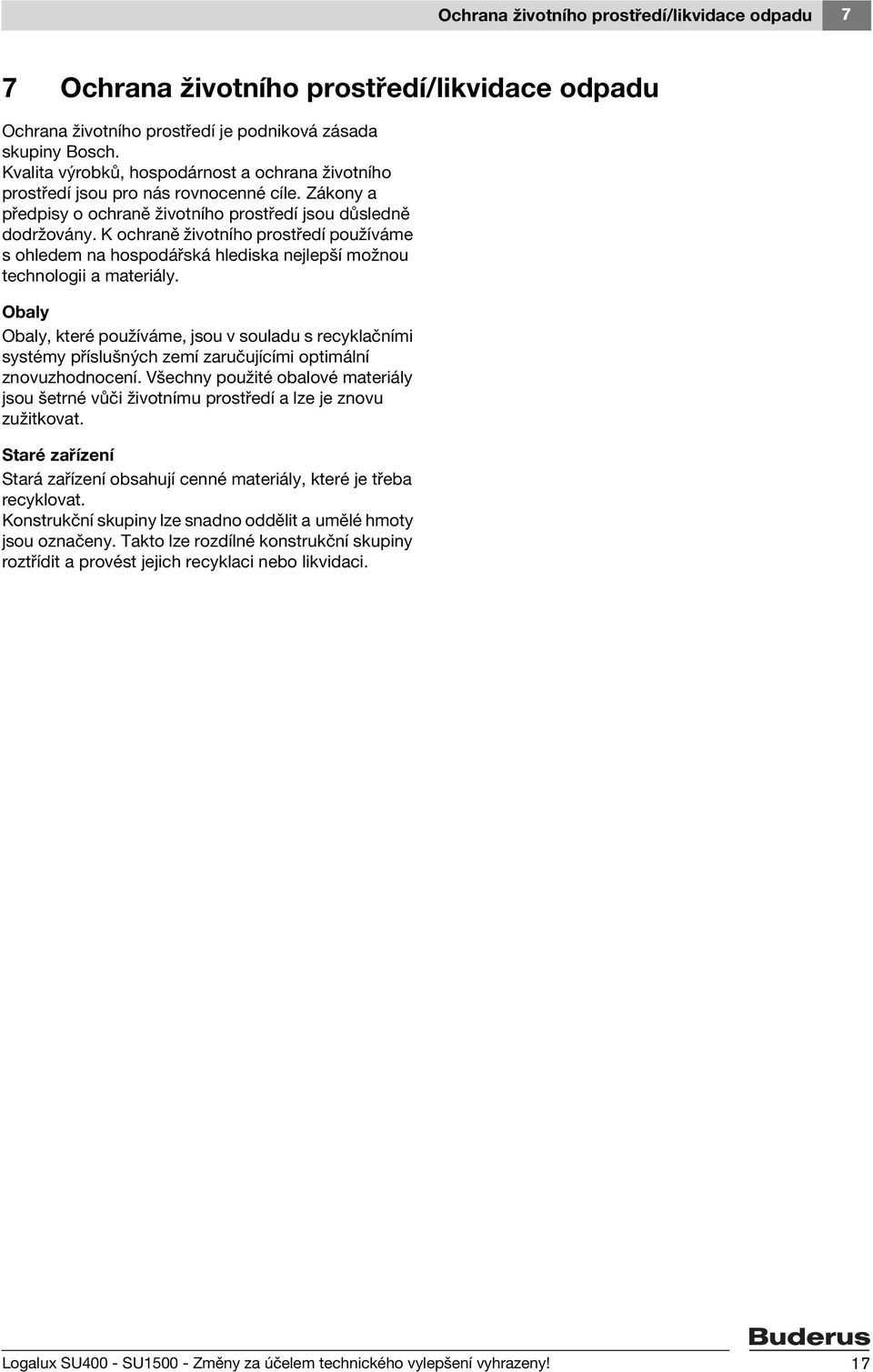

17 Ochrana životního prostředí/likvidace odpadu 7 7 Ochrana životního prostředí/likvidace odpadu Ochrana životního prostředí je podniková zásada skupiny Bosch. Kvalita výrobků, hospodárnost a ochrana životního prostředí jsou pro nás rovnocenné cíle. Zákony a předpisy o ochraně životního prostředí jsou důsledně dodržovány. K ochraně životního prostředí používáme s ohledem na hospodářská hlediska nejlepší možnou technologii a materiály. Obaly Obaly, které používáme, jsou v souladu s recyklačními systémy příslušných zemí zaručujícími optimální znovuzhodnocení. Všechny použité obalové materiály jsou šetrné vůči životnímu prostředí a lze je znovu zužitkovat. Staré zařízení Stará zařízení obsahují cenné materiály, které je třeba recyklovat. Konstrukční skupiny lze snadno oddělit a umělé hmoty jsou označeny. Takto lze rozdílné konstrukční skupiny roztřídit a provést jejich recyklaci nebo likvidaci. Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny! 17

18 8 Údržba 8 Údržba Pozor: Poškození zásobníku v důsledku nedostatečného čištění a údržby! V Čištění a údržbu provádějte alespoň každé dva roky. V Závady odstraňujte neprodleně. V intervalech nejvýše dvou let doporučujeme provést kontrolu a vyčištění zásobníku teplé vody odborníkem. Upozorněte na to provozovatele zařízení. V Má-li voda nevyhovující kvalitu (tvrdá až velmi tvrdá voda) a je-li navíc zásobník vystaven vysokému teplotnímu zatížení, zvolte kratší intervaly. 8.1 Příprava zásobníku teplé vody k čištění Nebezpečí: Nebezpečí opaření horkou vodou! V Po uvedení do provozu nechejte zásobník teplé vody dostatečně vychladnout. V Odpojte vytápěcí zařízení od elektrické sítě. V Vyprázdněte zásobník teplé vody. Za tím účelem uzavřete uzavírací ventil EK pro vstup studené vody a otevřete vypouštěcí kohout EL. K provzdušnění otevřete zavzdušňovací a odvzdušňovací ventil nebo nejvýše položený odběrný kohout. V Odstraňte kryt [6] a prvek tepelné izolace [5] inspekčního otvoru [1]. V Povolte šrouby s šestihrannou hlavou [4], víko revizního otvoru [3] a těsnění revizního otvoru [2] vyjměte. Obr. 10 Demontáž inspekčního otvoru 1 inspekční otvor 2 těsnění víka revizního otvoru 3 víko revizního otvoru 4 šrouby se šestihrannou hlavou 5 prvek tepelné izolace 6 kryt inspekčního otvoru 18 Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny!

19 Údržba Čištění zásobníku teplé vody V Zkontrolujte, zda se ve vnitřním prostoru zásobníku TV nevyskytuje zatvrdlý povlak (vápenné usazeniny). Pozor: Poškození zásobníku v důsledku poškozené povrchové ochrany! V K čištění vnitřní stěny nepoužívejte tvrdé, ostrohranné předměty. Vznikly-li v zásobníku TV zatvrdlé povlaky, postupujte takto: V Vnitřní prostor zásobníku teplé vody vystříkejte ostrým proudem studené vody (cca 4 5 barů přetlaku) ( obr. 11). Pokud vypuštěný zásobník teplé vody před vystříkáním zahřejete, můžete zvýšit čisticí účinek. V důsledku tepelného šoku se vápenné usazeniny lépe uvolňují z výměníku tepla z hladkých trubek. V Zbytky odstraňte pomocí mokrého/suchého vysavače s plastovou hubicí. Obr. 11 Vystříkání zásobníku teplé vody Pokud v zásobníku TV vznikly extrémně zatvrdlé povlaky, můžete je odstranit chemickým vyčištěním (např. pomocí prostředku CitroPlus firmy Sanit rozpouštějícího vápenec). Zde se osvědčilo odpojení zásobníku teplé vody od přívodu pitné vody, aby se znečištění pitné vody vyloučilo. Doporučujeme vám, abyste si chemické vyčištění nechali provést odbornou firmou. Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny! 19

20 8 Údržba 8.3 Kontrola hořčíkové anody Nebezpečí: Ohrožení života elektrickým proudem! V Je-li zásobník teplé vody vybaven dodatečně elektrickou topnou vložkou, nesmí se použít žádná inertní anoda. V Jelikož jsou hořčíkové anody používány i jako ochranné vodiče, je po zabudování zapotřebí zkontrolovat přechodový odpor mezi připojením ochranného vodiče a hořčíkovou anodou podle EN 50106, pokud se zásobník teplé vody dodatečně vybavuje elektrickou topnou vložkou. Pozor: Poškození zásobníku korozí! V Aby mohla být zaručena správna funkce hořčíkové anody, bude provedena montáž kruhového oka ukostřovacího kabelu pomocí šroubu se šestihrannou hlavou, který bude mít dobré vodivé spojení s víkem revizního otvoru. Hořčíková anoda je tzv. obětovaná anoda, která se spotřebovává provozem zásobníku TV. Dle DIN 4753 je třeba v odstupech nejvýše dvou let provést vizuální kontrolu hořčíkové anody. Kontrola anody se může dodatečně uskutečnit každoročním měřením ochranného proudu pomocí anodové zkoušečky. Za tím účelem není nutné zásobník teplé vody vypouštět a demontovat anody. Anodovou zkoušečku najdete v příslušenství zásobníku teplé vody v katalogu "Tepelná technika" v kapitole "zásobníky teplé vody Logalux". Pokud se anodové tyče nepodrobují odborné údržbě, záruka na zásobník teplé vody zaniká. Zabraňte styku povrchu hořčíkových tyčí s olejem nebo tukem. V Dbejte na čistotu. 20 Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny!

21 Údržba 8 Vizuální kontrola anodové tyče V Pokud ještě nebyla provedena, sejměte víko opláštění a horní tepelnou izolaci ( obr. 1, strana 4). V Odstraňte horní víko revizního otvoru s hořčíkovou anodou. V Zkontrolujte degradaci hořčíkové anody. V Zmenšil-li se průměr cca na mm, hořčíkovou anodu vyměňte ( obr. 12 ). V Platí pro zásobník SU1500: Je-li jedna z hořčíkových anod vadná, vyměňte ji ( obr. 12) a neustále kontrolujte i druhou hořčíkovou anodu a v případě potřeby ji vyměňte. V Horní víko revizního otvoru jinak namontujte s novým těsněním a hořčíkovou anodou. V Oko uzemňovacího kabelu namontujte pomocí šroubu s šestihrannou hlavou a ozubené podložky. 8.4 Výměna hořčíkové anody V Aby došlo k uvolnění oka ukostřovacího kabelu [8] odšroubujte matici M8 [10]. V Odšroubujte matici M8 [7]. V Víko revizního otvoru [3] sejměte z hořčíkové anody [1]. V Vyměňte hořčíkovou anodu. V Novou hořčíkovou anodu namontujte spolu s dodanými drobnými díly, jak je znázorněno na obr. 12. Obr. 12 Výměna hořčíkové anody 1 hořčíková anoda 2 těsnění 3 víko revizního otvoru 4 izolační pouzdro 5 U-podložka 6 ozubená podložka 7 matice M8 8 oko ukostřovacího kabelu 9 ozubená podložka 10 matice M8 Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny! 21

22 8 Údržba 8.5 Opětovné uvedení zásobníku teplé vody do provozu po provedení údržby Pozor: Poškození zásobníku v důsledku vadného těsnění! V Abyste zamezili vzniku netěsností na zásobníkovémohřívači teplé vody, vložte po čištění a údržbě nové těsnění víka revizního otvoru. V Víko revizního otvoru [3] spolu s novým těsněním [2] znovu nasa te. V Šrouby s šestihrannou hlavou [4] na víku revizního otvoru utáhnete "silou ruky". V Nakonec šrouby s šestihrannou hlavou dotáhněte momentovým klíčem na hodnotu Nm. V Naplňte zásobník teplé vody a topný systém opět uve te do provozu. V Všechny přípojky a inspekční otvor [1] zkontrolujte na těsnost. V Vložte prvek tepelné izolace [5] a namontujte kryt inspekčního otvoru [6]. V Horní tepelnou izolaci a víko opláštění ( obr. 1, strana 4) položte opět na zásobník teplé vody. Obr. 13 Montáž inspekčního otvoru 1 inspekční otvor 2 těsnění víka revizního otvoru 3 víko revizního otvoru 4 šrouby se šestihrannou hlavou 5 prvek tepelné izolace 6 kryt inspekčního otvoru 22 Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny!

23 8 Poznámky Logalux SU400 - SU Změny za účelem technického vylepšení vyhrazeny! 23

24 Bosch Termotechnika s.r.o. obchodní divize Buderus Průmyslová 372/ Praha 10 Tel : (+420) Fax : (+420) info@buderus.cz
