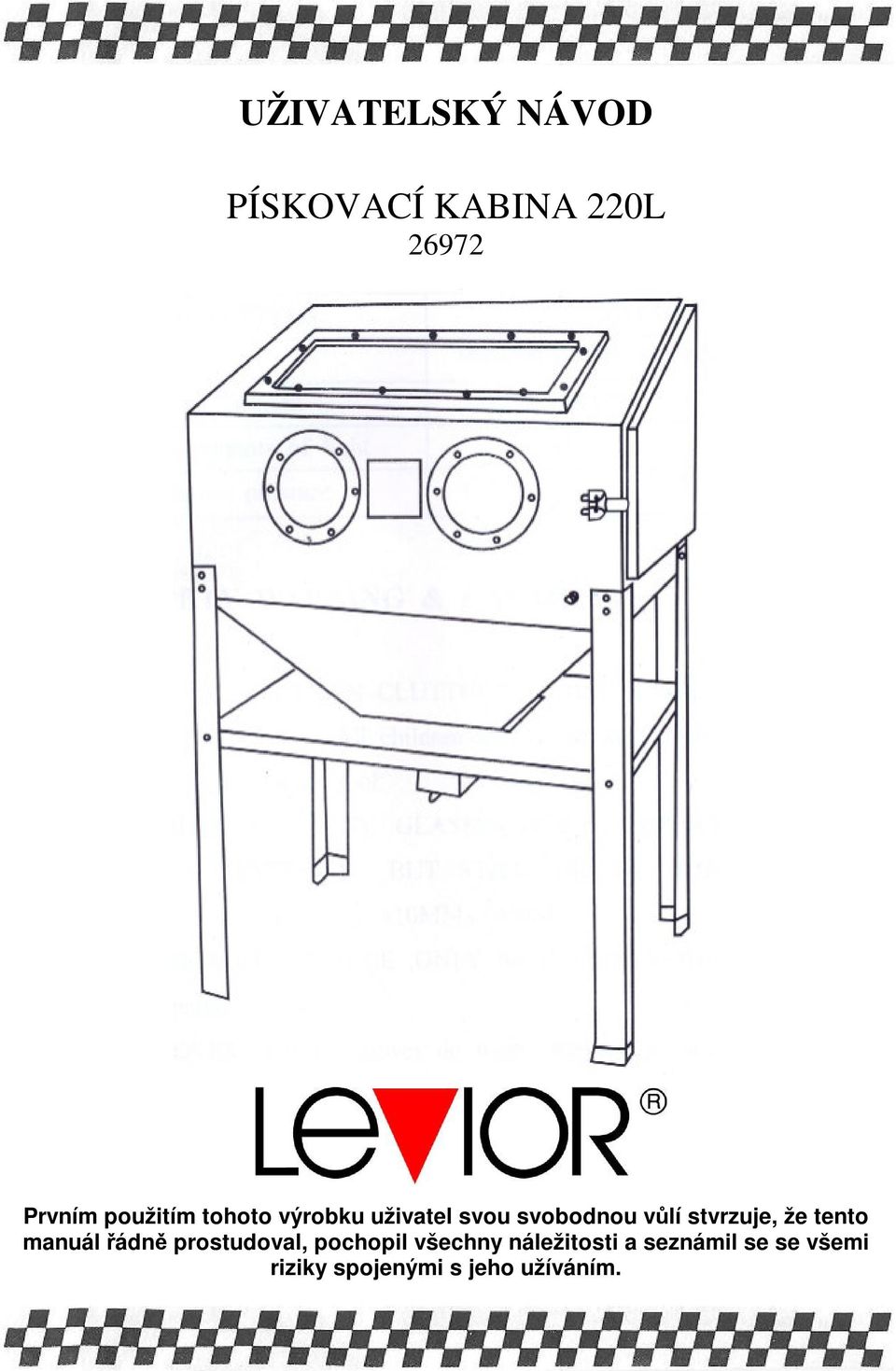

1 UŽIVATELSKÝ NÁVOD PÍSKOVACÍ KABINA 220L Prvním použitím tohoto výrobku uživatel svou svobodnou vlí stvrzuje, že tento manuál ádn prostudoval, pochopil všechny náležitosti a seznámil se se všemi riziky spojenými s jeho užíváním.

stvrzuje, že tento manuál ádn prostudoval, pochopil

2 ÚSCHOVA MANUÁLU Tento manuál uschovejte pro pozdjší potebu. Obsahuje dležité bezpenostní instrukce, návod ke složení a používání. TECHNICKÉ PARAMETRY CELKOVÉ VNJŠÍ ROZMRY HRUBÁ VÁHA / ISTÁ VÁHA NAPTÍ (pro osvtlení) MAXIMÁLNÍ POUŽITÉLNÝ TLAK 960 x 630 x 650 mm 51 kg / 48 kg 115 V / 230 V 125 PSI (8 bar) BEZPENOST A VÝSTRAHY: 1. Pracovišt v okolí pískovací kabiny udržujte isté a bez dalších pedmt, které by mohly omezovat obsluhu a zpsobit její zranní. 2. Dtem zamezte pístup k tomuto pracovišti a jeho blízkému okolí. V žádném pípad je nenechte pracovat se zaízením. 3. Bhem práce používejte ochranné brýle nebo obliejový štít, ochranu sluchu a ochranu dýchacích cest (roušku). Tlouška tvrzeného skla ve víku je 5 mm, ale i pesto mže dojít k jeho prasknutí a úniku abraziva. Jako náhradu tohoto skla používejte pouze tvrzené sklo potebných rozmr. 4. Používejte pouze uzemnný zásobník pro elektrické uzemnní. Je zapotebí 115/230 V pro vytvoení vakua. 5. Výmna rukavic ochranné rukavice vymujte dle poteby. 6. Bhem práce musejí být dvíka zavená a zajištná. 7. Pi pidávání abraziva, pi opravách hadic, pískovací pistole nebo dalších komponent odpojte hadici s pívodem vzduchu pod tlakem. 8. Maximální pracovní tlak 125 PSI (8 bar). SLOŽENÍ PÍSKOVACÍ KABINY Instalace tsnní 1. Rošt, na který se nalepí tsnící pna položte na rovný stl. 2. Ze zadní strany pnového tsnní o šíi 1 odlepte ochranný papír a tsnní nalepte na rám roštu. 3. Pokud je poteba, pebytenou délku tsnní odíznte. 4. Pro pozdjší pipojení trychtýovitého zásobníku, který bude pod roštem, vytvote pomocí hebíku nebo prbojníku v tsnní na roštu díry u píslušných otvor. Instalace noh 1. Na rovný stl položte kabinu její zadní stranou smrem dol. 2. Z dodaného balíku spojovacího materiálu vyjmte všechny šroubky, matky a podložky. 3. Z vnjší strany nohy prostrte šroub M6x12 a vsute jej do otvoru v kabin. 4. Z vnitní strany kabiny navlete na šroub nejdíve plochou podložku M6, potom pojistnou podložku M6 a následn našroubujte matku M6. Matku utáhnte jen rukou. 5. Stejný postup opakujte u všech noh. Instalace trychtýe, sít a nosného rámu 1. Kabinu postavte na nohy. 2. Na nosný rám sít piložte sí. Následn piložte ob ásti na trychtýovitý zásobník. 3. Pomocí 4 šroub spojte ásti zmínné v bodu 2. Šroub M6x20 prostrte skrz otvor v trychtýovitém zásobníku, rám sít až do spodní ásti kabiny. Na šroub navlete podložku a matku M6 a utáhnte. Postup opakujte u zbývajících 3 otvor urených pro spojení. 2

Pracovišt v okolí pískovací kabiny udržujte isté a bez dalších pedmt, které by mohly omezovat obsluhu a zpsobit její zranní. 2. Dtem zamezte pístup k tomuto pracovišti a jeho blízkému okolí.

3 Instalace spodní police 1. Kabinu postavte na nohy. 2. Pomocí 8 šroub pipojte polici k nohám. Šroub M6x12 prostrte podložkou, otvorem v noze a polici, na šroub navlete podložku, pojistnou podložku a našroubujte matku M6. Utáhnte. 3. Postup opakujte u zbývajících 7 otvor urených pro spojení noh a police. 4. Všechny šrouby s matkami utáhnte a vyrovnejte kabinu do roviny. Instalace plastové ochrany noh V balení jsou piloženy koncovky, které navlete na spodní konce noh. Není zapotebí náadí. Požadavky na vzduch Pro nejlepší výsledky doporuujeme použít kvalitní kompresor o výkonu 5 HP. Pro kompresor s nižšími výkony (3 HP) použijte redukci combo. PRÁCE SE ZAÍZENÍM Zapojení zaízení Tlakový vzduch pive te z kompresoru pomocí tlakové hadice (není souástí dodávky). Hadici zave te skrz otvor ve stn pískovací kabiny dovnit. Tlakovou hadici po té napojte na pískovací pistoli pomocí rychlospojky ¼. Pokud neodpovídá velikost vaší rychlospojky velikosti samce na pistoli, doporuujeme použít píslušnou redukci nebo spojit hadici s pistolí pomocí hadicové spony. Pípadné netsnosti kabiny zjistíte vpuštním tlaku vzduchu do kabiny. Použitý stlaený vzduch nesmí obsahovat vodní kondenzát a mastnost. Na zadní stn boxu se nachází otvor pro odsávání prachu sem pipojte odsava (není souástí dodávky). Pi použití standardního vysavae dojde k poškození ložisek vysavae a jeho znehodnocení. Souástí kabiny je i osvtlení, které zapojte dle píslušných norem SN. Abrazivní materiál Pro pískování v kabinách používejte k tomu urený abrazivní materiál (poradí vám prodejce tchto materiál). Pískování Do trychtýovitého zásobníku pískovací kabiny nasypte skrze dvíka v dostateném množství abrazivní materiál. Nasávací hubice, která vede od pískovací pistole musí být ponoena v abrazivním materiálu. Pedmt, který chcete pískovat, vložte do kabiny boními dvíky. Dvíka uzavete a zajistte proti otevení. Do pískovací pistole vložte trysku, pokud tam není již vložena. Hadice k nasávání abrazivního materiálu musí být prostrena skrz k tomu urený otvor v roštu a navleena na nasávací trubku. Ruce vsute do rukavic skrze otvory v pední stn boxu. Jednou rukou uchopte pistoli, druhou pop. pidržujte pískovaný pedmt, dejte pozor, aby pímý tok abraziva nepoškodil rukavice. Vrchním prhledem z tvrzeného skla sledujte svou innost. UŽITENÉ INFORMACE Pro prodloužení životnosti kabiny pokryjte stny kabiny z vnitní strany fólií z PVC nebo gumy. Prhled z tvrzeného skla je chránn fólií, která se asem opotebí. Tuto fólii mžete nahradit jinou irou fólií podobného typu. Náhradní fólie není souástí dodávky. Pravideln kontrolujte trysku pistole. Používáním opotebené trysky mže dojít k poškození kabiny, která se nedodává jako náhradní díl. Náhradní trysky žádejte u odborných prodejc. Abrazivní materiál se používáním rozmluje a mísí s materiálem z pískovaných pedmt. Dochází tím k snižování úinnosti pískování. Prbžn tento materiál obmujte. K vypuštní materiálu použitje otvor umístný na spodní stran kabiny. Tento materiál nevyhazujte do komunálního odpadu, ale zajistte jeho správnou likvidaci dle zákon. 3

Postup opakujte u zbývajících 7 otvor urených pro spojení noh a police. 4. Všechny šrouby s matkami utáhnte a vyrovnejte kabinu do roviny.

4 # Popis ks # Popis ks # Popis ks 1 Rám prhledu 1 13 Nohy 4 25 Pískovací pistole 1 2 Sklo 1 14 Boní dvíka 1 26 Nasávací hubice 1 3 Deska skla 1 15 Pant 1 27 Upevovací kroužek na 1 rukavice 4 Ochranná fólie 1 16 Vnjší lem vstupu zdroje 1 28 Jistící lem rukavice 1 osvtlení 5 Ocelová kabina 1 17 Závs svtla 2 29 Pár rukavic 1 6 Ocelová míž (rošt) 1 18 Síový adaptér 1 30 Noha 4 7 Rám míže 1 19 Konektor nízkonapový 1 31 Šrouby, matky, podložky 26 8 Trychtýovitý zásobník 1 20 Vypína nízkonapový 1 32 Svtlo, nízké naptí 1 9 Nasávací trubka 1 21 Vnitní píruba 1 33 Otvor pro odsávání prachu 1 10 Vypouštcí dvíka 1 22 Otvor vstupu tlakové hadice 1 34 Pepína, nízké naptí 1 11 Pojistka dvíek 1 23 Pojistka dvíek 1 35 Keramická tryska 4 12 Police 1 24 Madlo dvíka 1 4

Rám míže 1 19 Konektor nízkonapový 1 31 Šrouby, matky, podložky 26 8 Trychtýovitý zásobník 1 20 Vypína nízkonapový 1 32 Svtlo, nízké naptí 1 9 Nasávací trubka 1 21 Vnitní píruba 1 33 Otvor

5 Všeobecné záruní podmínky Dovozce výrobku Levior s.r.o. poskytuje na svoje výrobky dle obchodního/obanského zákoníku záruku 6/24 msíc ode dne prodeje. 1. Záruka se vztahuje na poruchy a závady, které v prbhu 6/24 msíní záruní doby vznikly vadou materiálu. Tyto závady budou opravené bezplatn do 31 dní ode dne pevzetí výrobku z prodejny. Datum prodeje je nutno prokázat ádn vyplnným záruním listem, fakturou, útenkou). Jiné nároky ve vztahu k poškození jakéhokoliv druhu, pímého nebo nepímého, vi osobám nebo majetku jsou vyloueny. 2. Záruka se nevztahuje na závady zavinné neodborným zacházením, petížením, nedodržením instrukcí uvedených v návodu, použitím nesprávného píslušenství nebo nevhodných pracovních nástroj, záseahem nepovolané osoby, pirozeným opotebením nebo poškozením bhem transportu. Dále se nevztahuje na píslušenství a díly, které potebují pravidelnou výmnu. 3. Pokud nebude závada shledána jako podléhající záruce, hradí náklady spojené s výkonem servisního technika dle platného ceníku a pepravu výrobku zpt vlastník výrobku. 4. Pi uplatování nárok na záruní opravu je nutno pedložit záruní list, který je platný pouze tehdy, je-li opaten datem výroby a prodeje, razítkem píslušné prodejny a podpisem prodávajícího, popípad platný kupní doklad. 5. Reklamaci uplatujete u prodejce, kde jste výrobek zakoupili. Prodávající je povinen vyplnit záruní list (datum prodeje, razítko prodejny a podpis). Všechny tyto údaje musí být vyplnny ihned pi prodeji. 6. Výrobky zasílejte k oprav pouze s detailním popisem závady, piloženým záruním listem, nejlépe v originálním balení, kterou pro tyto úely doporuujeme uschovat. 7. Výrobky pedávejte do servisu oištné od neistot. V opaném pípad je z hygienických dvod není možné pijmou, nebo je nutné útovat poplatek za ištní. Název výrobku Typ výrobku Datum prodeje ZÁRUNÍ LIST Razítko a podpis prodejce Záznam o provedeném servisním zákroku Datum pevzetí servisem Datum provedení opravy íslo reklamaního protokolu Podpis pracovníka Poznámky 5

Datum prodeje je nutno prokázat ádn vyplnným záruním listem, fakturou, útenkou). Jiné nároky ve vztahu k poškození jakéhokoliv druhu, pímého nebo nepímého, vi osobám nebo majetku jsou vyloueny. 2.
