LL LED svietidlá na osvetlenie priemyslu. MMXIII-X LEADER LIGHT s.r.o. Všetky práva vyhradené. Uvedené dáta podliehajú zmenám.

Rozměr: px

Začít zobrazení ze stránky:

Download "LL LED svietidlá na osvetlenie priemyslu. MMXIII-X LEADER LIGHT s.r.o. Všetky práva vyhradené. Uvedené dáta podliehajú zmenám."

Klára Brožová
před 5 lety
Počet zobrazení:

1 LL LED svietidlá na osvetlenie priemyslu MMXIII-X LEADER LIGHT s.r.o. Všetky práva vyhradené. Uvedené dáta podliehajú zmenám.

LL HIGH BAY LL HIGH BAY je sofistikované vysoko výkonné LED svietidlo určené na

Je to modulárny koncept, ktorého funkcionalita môže byť rozšírená o elektronický modul

DMX svietidlo môže byť konfigurované dvoma spôsobmi: DIP prepínačom pre verziu IP20

Fotometria - 0 H - H - 0 H - H - 0 H - H - 0 H - H - 0 H - H - 0 H - H 015 Optika-

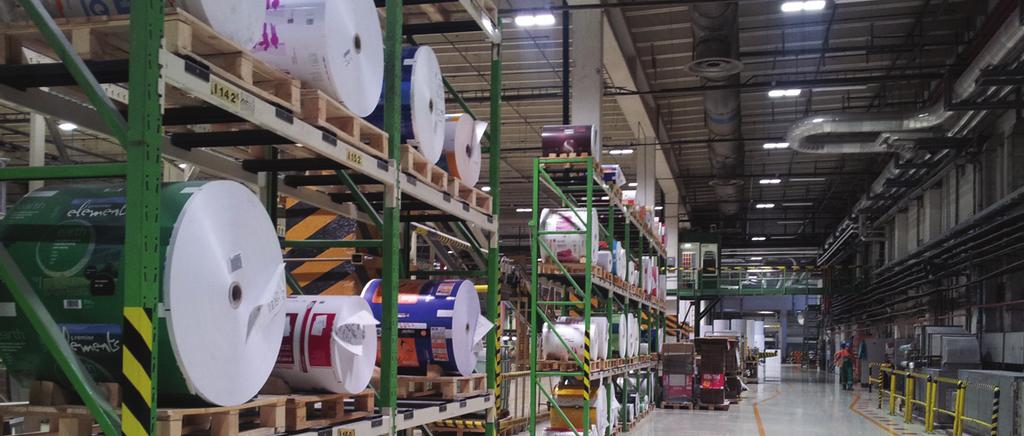

2 LL HIGH BAY LL HIGH BAY je sofistikované vysoko výkonné LED svietidlo určené na veľkoplošné osvetlenie. Je to modulárny koncept, ktorého funkcionalita môže byť rozšírená o elektronický modul SMART, ktorý predlžuje životnosť, umožňuje riadenie alebo stmievanie, prípadne bezdrôtové riadenie. Svietidlo sa dodáva komplet s driverom a pevnou konzolou na povrchovú montáž. DMX svietidlo môže byť konfigurované dvoma spôsobmi: DIP prepínačom pre verziu IP20 alebo externe pomocou UPLOADER u svietidiel s IP65. Fotometria - 0 H - H - 0 H - H - 0 H - H - 0 H - H - 0 H - H - 0 H - H 015 Optika- štandardný typ 020 Optika- štandardný typ 030 Optika- štandardný typ 040 Optika- štandardný typ 060 Optika- štandardný typ 110 Optika- štandardný typ Použitie priemyselné haly, sklady komerčné a verejné haly obchodné centrá autobusové a vlakové stanice, letiskové haly 2 LEADER LIGHT

LL HIGH BAY Rozmery 350mm /13.8 /25,6 Moduls number 1 ~ 6 55mm 2.2 Základný model Životnosť (hod) L70 Ta 25 Ta 15 Váha (kg) LL HB M165-NA-I20-16-50W-060-45K-C80 75.000 100.

000 100.000 8,90 LL HB M565-NA-I20-80-250W-060-45K-C80 75.000 100.000 9,90 LL HB M665-NA-I20-96-300W-060-45K-C80 75.000 100.000 11,90 MMXIII-X LEADER LIGHT s.r.o., Všetky práva vyhradené.

3 LL HIGH BAY Rozmery 350mm /13.8 /25,6 Moduls number 1 ~ 6 55mm 2.2 Základný model Životnosť (hod) L70 Ta 25 Ta 15 Váha (kg) LL HB M165-NA-I W K-C ,80 LL HB M235-NA-I W K-C ,50 LL HB M265-NA-I W K-C ,90 LL HB M365-NA-I W K-C ,90 LL HB M465-NA-I W K-C ,90 LL HB M565-NA-I W K-C ,90 LL HB M665-NA-I W K-C ,90 MMXIII-X LEADER LIGHT s.r.o., Všetky práva vyhradené. Uvedené dáta podliehajú zmenám. Technická charakteristika Teplota okolia (Ta): Vnútorný priestor: max. +40 C (104 F) Voliteľné +C; Von: -30 C (-22 F) ~ +40 C (104 F) Voliteľné +C (122 F) LL HB M165 NA I W K C80 P 165 Typ Pripojenie Montáž & Rozmery Farba výrobku IP krytie Počet LED Príkon Optika Farba svetla CRI HIGH BAY M: AC90-264V, 47-63Hz; DC V; setup čas 1200ms, studený štart 70A/230VAC Voliteľné: Z*: AC V* C*: AC V* 405mm 16 1: Počet modulov 1x modul 2x modul 3x modul 4x modul 5x modul 6x modul 35: Dĺžka 350/ NA: prírodne eloxovaný hliník I20: Dnu IP20 O65: Von IP65 16: 32: 48: 64: 80: 96: 16x LED 32x LED 48x LED 64x LED 80x LED 96x LED Elektronické moduly *** LL DIM DMX** LL DIM DALI LL DIM ANA LL DIM CLO 55W 105W 160W 210W 260W 310W 015: 020: 030: 040: 060: 110: EL1445: elektronický modul pre DMX riadenie elektronický modul pre DALI riadenie elektronický modul pre 0-10V riadenie el. modul pre konštantný svetelný výstup LL SMART IQ el. modul pre bezdrôtové stmievanie 0-100% LL SMART IQ CCS LL SMART IQ 1G SW LL SMART IQ 2G SW LL SMART IQ E4G SW LL SMART IQ STC LL SMART IQ STS centrálna riadiaca jednotka hardware software pre 1ks STC s max. 240 IQ modulmi software pre 2ks STC s 2 skupinami s max. 240 IQ modulmi každá rozširovací SW pre 4ks STC s 4 skupinami s max. 240 IQ modulmi každá * Voliteľné verzie AC V alebo AC V koordinátor pre max. 240 IQ modulov supervisor pre max. 240 koordinátorov ** nastavenie adresy u IP20 s DIP prepínačom, IP65 s UPLOADER, štandardné nastavenie z fabriky je DMX adresa 001 *** elektronický modul zvyšuje spotrebu svietidla o 5W x46 30K: 35K: 40K: 45K: 56K: 3000K 3500K 4000K 4500K 5600K C75: C80: C90 CRI 75 CRI 80 CRI 90 len pre 3000K Kombinácie sú obmedzené. Správnosť špecifikácie musí byť schválená dodávateľom. LEADER LIGHT 3

4 LL SMART - Elektronické moduly LL SMART Elektronické moduly sú univerzálnym doplnkom ku svietidlám LL SPORT, LL HIGH BAY, LL FLOOD, LL LOW BAY a LL STREET. Ich použitím sa predlžuje životnosť svietidiel v rozsahu 10 % 30 %, a tiež sa zvyšuje funkčnosť svetelnej sústavy. Použitím stmievacej jednotky s naprogramovaným režimom sa dosahuje ešte vyššia úspora elektrickej energie. LL SMART IQ STC GPRS supervízor WAN PC prenos dát LAN IQ STC xxxx koordinátor centrálna riadiaca jednotka LL SMART IQ CCS + LL SMART SW IQ modul IQ modul LL HB Vnútorný priestor GPRS WAN LAN Vonkajší priestor IQ STC xxxx koordinátor LL STREET LL SMART IQ NETWORK IQ modul 1 skupina maximálne 240 IQ modulov maximálne 240 skupín na 1 koordinátor 4 LEADER LIGHT

5 LL SMART - Elektronické moduly LL DIM DMX prídavný elektronický modul, umožňuje DMX riadenie systému. LL DIM DALI prídavný elektronický modul, umožňuje DALI riadenie systému. LL DIM ANA prídavný elektronický modul, umožňuje 0 10V riadenie systému. LL DIM CLO prídavný elektronický modul zabezpečuje konštantný svetelný výstup počas celej doby životnosti svietidla ako aj dodatočnú energetickú úsporu 10 %. LL SMART IQ elektronický modul pre bezdrôtové riadenie s diagnostikou svietidla. Stmievanie v rozsahu 0 % 100 %, meranie teploty a meranie skutočnej spotreby je možné bezdrôtovo prenášať do riadiaceho centra, v ktorom môžete denne diagnostikovať okamžitú spotrebu, riadenie svietidiel a vyhodnocovať prevádzku systému; 25 % 35 % dodatočná úspora energie. Elektronické moduly** LL DIM DMX LL DIM DALI LL DIM ANA LL DIM CLO elektronický modul pre DMX riadenie elektronický modul pre DALI riadenie elektronický modul pre 0 10V riadenie el. modul pre konštantný svetelný výstup LL SMART IQ el. modul pre bezdrôtové stmievanie 0 100% LL SMART IQ CCS LL SMART IQ 1G SW LL SMART IQ 2G SW LL SMART IQ E4G SW LL SMART IQ STC LL SMART IQ STS centrálna riadiaca jednotka hardware software pre 1ks STC s max. 240 IQ modulmi software pre 2ks STC s 2 skupinami s max. 240 IQ modulmi každá rozširovací SW pre 4ks STC s 4 skupinami s max. 240 IQ modulmi každá * elektronický modul zvyšuje spotrebu svietidla o 5W koordinátor pre max. 240 IQ modulov supervisor pre max. 240 koordinátorov MMXIII-X LEADER LIGHT s.r.o., Všetky práva vyhradené. Uvedené dáta podliehajú zmenám. LEADER LIGHT 5

6 Kontakt: LEADER LIGHT s.r.o. M. Gorkeho Spisska Nova Ves Slovak Republic Tel.: +421 (0)
