1 EEKTRONICKÉ PŘEDŘADNÍKY

2 Elektronické předřadníky v systému Inteligentní elektronika mnohé zjednodušuje. Pro výrobce systémů OSRAM proto bylo a je nutností vyvíjet předřadníky s inteligentní identifikací světelných zdrojů, jako jsou např. QUICKTRONIC INTEIGENT. Inteligentní předřadníky mají různé výhody pro výrobce, projektanty i pro koncové uživatele. Redukují totiž podstatně typovou různorodost elektronických předřadníků a zároveň zvyšují flexibilitu osvětlení pro projektanty a koncové zákazníky. Inteligentní předřadníky spolehlivě rozpoznávají použité světelné zdroje a optimálně a šetrně je pak řídí. Od svého uvedení na trh se elektronické předřadníky QUICKTRONIC INTEIGENT již mnohokrát osvědčily. Sladěné systémy od jednoho výrobce jsou zásadním předpokladem pro bezproblémové používání zářivek a systémů kompaktních zářivek. V efektivním osvětlování kanceláří, osvětlení individuálních pracovišť stojanovými svítidly, ve statických světelných scénách nebo dynamických světelných sekvencích, stmívatelné předřadníky QUICKTRONIC odvádějí vždy spolehlivě svou práci. Cílem firmy OSRAM u stmívatelných systémů je nabídnout uživateli jednoduše ovladatelné a cenově přijatelné řídicí přístroje, aby se mohlo stmívatelné osvětlení v celé své šíři prosadit na trhu. Velmi dobrý ohlas mají především adresovatelné předřadníky OSRAM DAI (DAI EP), které v počtu kusů již předhonily dosavadní technologii V. DAI EP umožňují jednak velice komfortní řízení jednotlivých prostorů, ale zároveň jsou dokonalým doplňkem sběrnicových systémů ve velkých zařízeních.

3 EEKTRONICKÉ PŘEDŘADNÍKY

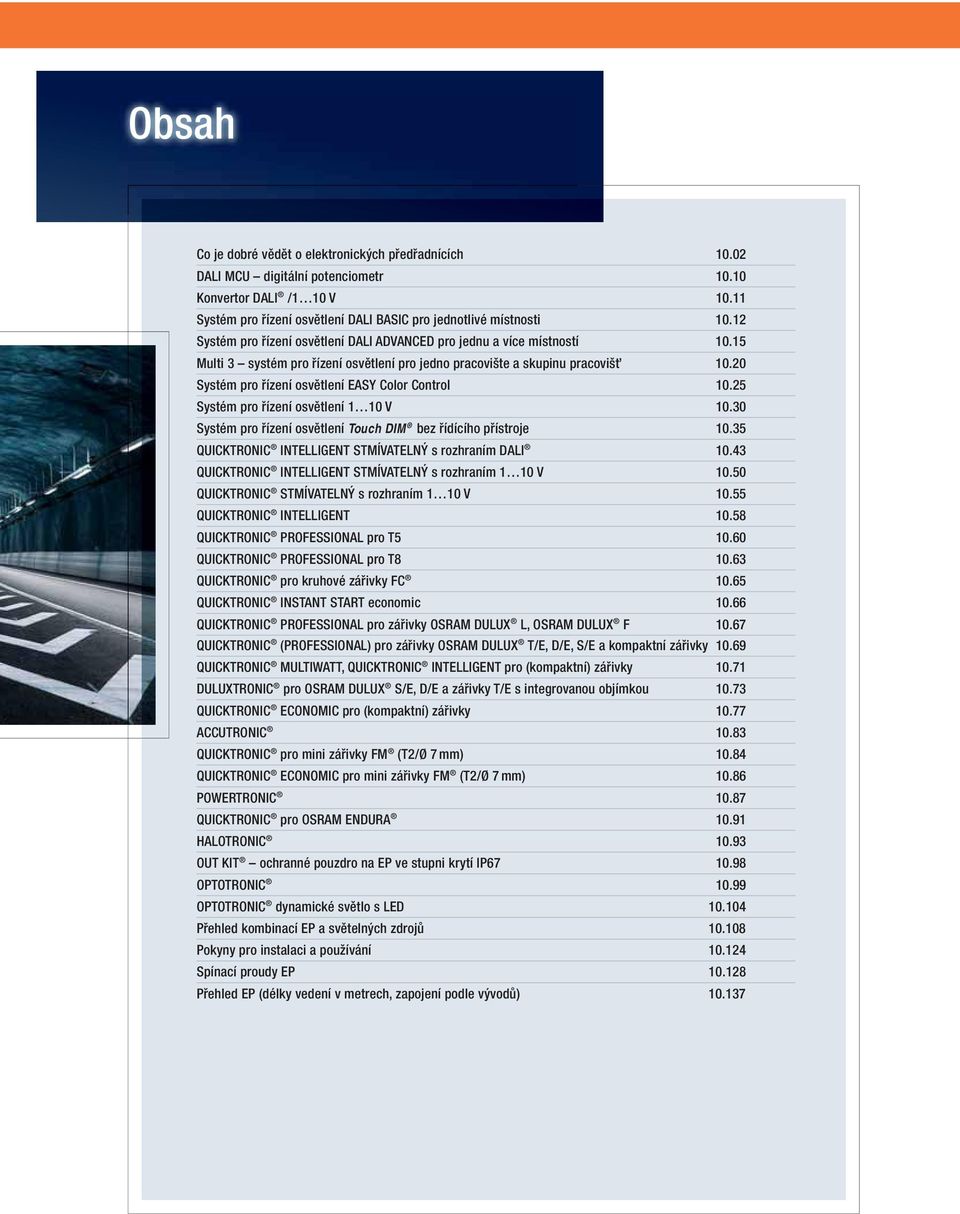

4 Obsah Co je dobré vědět o elektronických předřadnících DAI MCU digitální potenciometr Konvertor DAI /1 10 V Systém pro řízení osvětlení DAI BASIC pro jednotlivé místnosti Systém pro řízení osvětlení DAI ADVANCED pro jednu a více místností Multi 3 systém pro řízení osvětlení pro jedno pracovište a skupinu pracovišť Systém pro řízení osvětlení EASY Color Control Systém pro řízení osvětlení 1 10 V Systém pro řízení osvětlení Touch DIM bez řídícího přístroje QUICKTRONIC INTEIGENT STMÍVATENÝ s rozhraním DAI QUICKTRONIC INTEIGENT STMÍVATENÝ s rozhraním 1 10 V QUICKTRONIC STMÍVATENÝ s rozhraním 1 10 V QUICKTRONIC INTEIGENT QUICKTRONIC PROFESSIONA pro T QUICKTRONIC PROFESSIONA pro T QUICKTRONIC pro kruhové zářivky FC QUICKTRONIC INSTANT START economic QUICKTRONIC PROFESSIONA pro zářivky OSRAM DUUX, OSRAM DUUX F QUICKTRONIC (PROFESSIONA) pro zářivky OSRAM DUUX T/E, D/E, S/E a kompaktní zářivky QUICKTRONIC MUTIWATT, QUICKTRONIC INTEIGENT pro (kompaktní) zářivky DUUXTRONIC pro OSRAM DUUX S/E, D/E a zářivky T/E s integrovanou objímkou QUICKTRONIC ECONOMIC pro (kompaktní) zářivky ACCUTRONIC QUICKTRONIC pro mini zářivky FM (T2/Ø 7 mm) QUICKTRONIC ECONOMIC pro mini zářivky FM (T2/Ø 7 mm) POWERTRONIC QUICKTRONIC pro OSRAM ENDURA HAOTRONIC OUT KIT ochranné pouzdro na EP ve stupni krytí IP OPTOTRONIC OPTOTRONIC dynamické světlo s ED Přehled kombinací EP a světelných zdrojů Pokyny pro instalaci a používání Spínací proudy EP Přehled EP (délky vedení v metrech, zapojení podle vývodů)

5 cut EEKTRONICKÉ PŘEDŘADNÍKY Předřadníky OSRAM miliony úspěšných aplikací Spolehlivost po desetiletí Elektronické předřadníky OSRAM se během desetiletí již milionkrát osvědčily ve všech důležitých oblastech použití pro energeticky úsporné, spolehlivé osvětlení. Obzvláště profesionální uživatelé úsporného nepřetržitého osvětlení v obchodě a průmyslu dávají přednost elektronickým předřadníkům OSRAM. Elektronické předřadníky razí cestu energeticky úspornému osvětlení Elektronické předřadníky přispívají díky vysokofrekvenčnímu provozu světelných zdrojů rozhodující měrou k energetické efektivitě moderního osvětlení. Především technologie zářivek T5 umožňuje ve všech podstatných osvětlovacích aplikacích znovu výrazně zvýšit efektivitu. Obzvláště stmívatelné elektronické předřadníky QUICKTRONIC INTEIGENT s technologií Cut-Off představují nová měřítka energetické efektivity i kvality stmívání. UMIUX - zářivka 26 mm 200 mil. t CO 2 80 % úspora energie = o 80 % méně CO 2 klasický předřadník (KP) UMIUX - zářivka 26 mm elektronický předřadník (EP) zářivka T5 16 mm 100 % 75 % 50 % 20 % 400 mil. MWh 80 mil. MWh off + EP cut-off 40 mil. t CO 2 stmívání v závislosti na denním světle I vy se můžete používáním spolehlivých EP aktivně podílet na snížení emisí CO 2 až o 70 kg/co 2 za rok na jedno svítidlo.

6 BMW AG Elektronické předřadníky mají pro uživatele mnoho výhod Nižší spotřeba energie je dobrá pro hospodárnost osvětlovacích zařízení, ale navíc také přispívá k ochraně životního prostředí. Provoz s EP prodlužuje životnost světelných zdrojů, umožňuje světlo bez míhání a vypnutí bez blikání na konci životnosti světelného zdroje. Spolehlivost a bezproblémový provoz EP Dodržování standardů IEC je důležitým předpokladem pro spolehlivý provoz EP. OSRAM jde ve svých nárocích ještě dále a zohledňuje kromě životnosti všech komponentů EP, odolnosti vůči pulzům a optimálních provozních parametrů světelných zdrojů zvlášť vypnutí na konci životnosti End-of-ife. OSRAM zvolil nejpřísnější test 2. Garancí maximálních přípustných teplot udává velkorysý rozsah tolerance a tím zaručuje nanejvýš spolehlivý provoz. Proto může OSRAM také nabízet rozsáhlé záruky: celých 5 let na EP OSRAM a tři roky na vybrané světelné zdroje OSRAM. Opatření, které vyvolává důvěru a příznivý ohlas u výrobců svítidel a u uživatelů. Více informací o systémové záruce a celkových záručních podmínkách najdete na internetu na

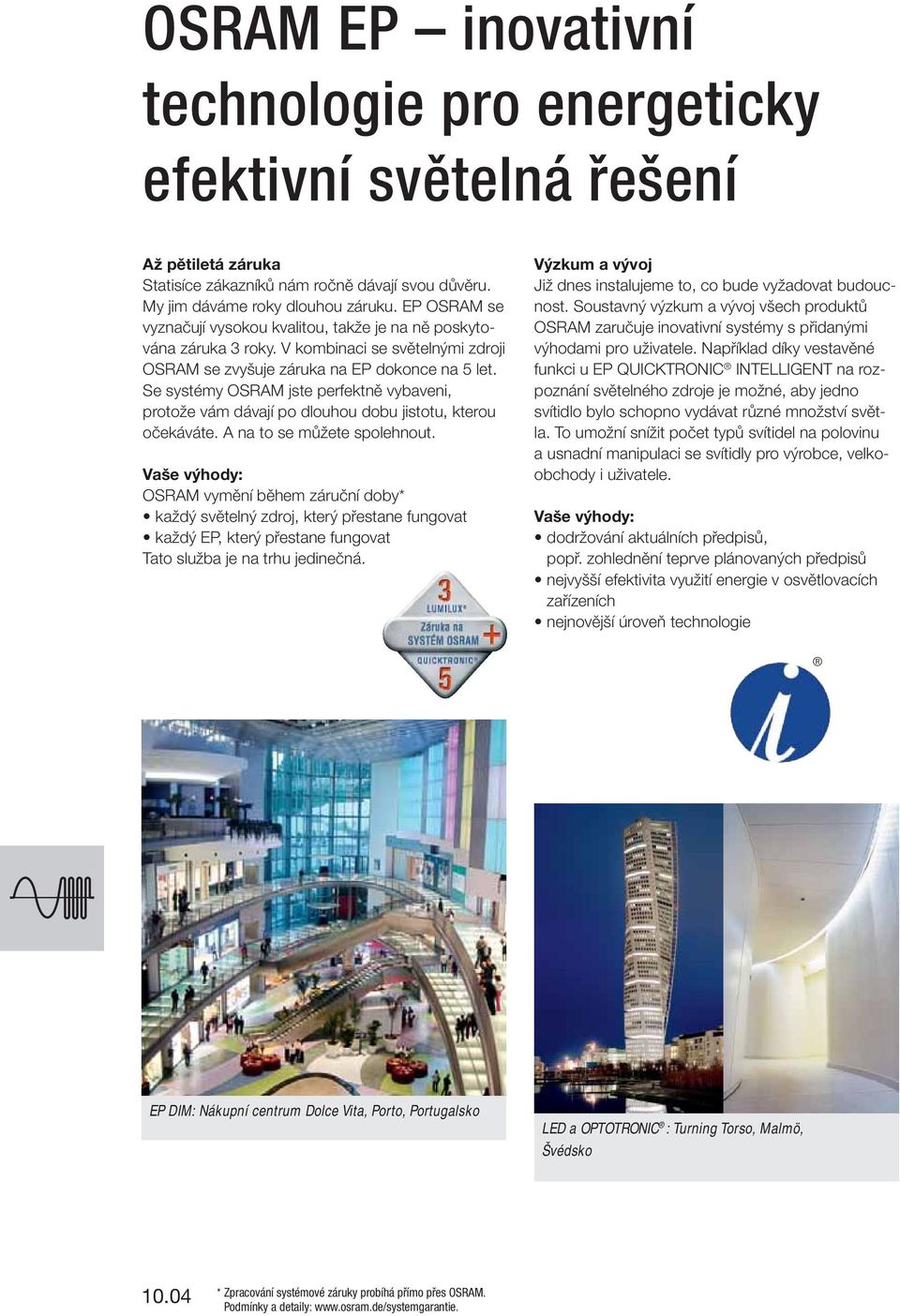

7 OSRAM EP inovativní technologie pro energeticky efektivní světelná řešení Až pětiletá záruka Statisíce zákazníků nám ročně dávají svou důvěru. My jim dáváme roky dlouhou záruku. EP OSRAM se vyznačují vysokou kvalitou, takže je na ně poskytována záruka 3 roky. V kombinaci se světelnými zdroji OSRAM se zvyšuje záruka na EP dokonce na 5 let. Se systémy OSRAM jste perfektně vybaveni, protože vám dávají po dlouhou dobu jistotu, kterou očekáváte. A na to se můžete spolehnout. Vaše výhody: OSRAM vymění během záruční doby* každý světelný zdroj, který přestane fungovat každý EP, který přestane fungovat Tato služba je na trhu jedinečná. Výzkum a vývoj Již dnes instalujeme to, co bude vyžadovat budoucnost. Soustavný výzkum a vývoj všech produktů OSRAM zaručuje inovativní systémy s přidanými výhodami pro uživatele. Například díky vestavěné funkci u EP QUICKTRONIC INTEIGENT na rozpoznání světelného zdroje je možné, aby jedno svítidlo bylo schopno vydávat různé množství světla. To umožní snížit počet typů svítidel na polovinu a usnadní manipulaci se svítidly pro výrobce, velkoobchody i uživatele. Vaše výhody: dodržování aktuálních předpisů, popř. zohlednění teprve plánovaných předpisů nejvyšší efektivita využití energie v osvětlovacích zařízeních nejnovější úroveň technologie EP DIM: Nákupní centrum Dolce Vita, Porto, Portugalsko ED a OPTOTRONIC : Turning Torso, Malmö, Švédsko * Zpracování systémové záruky probíhá přímo přes OSRAM. Podmínky a detaily:

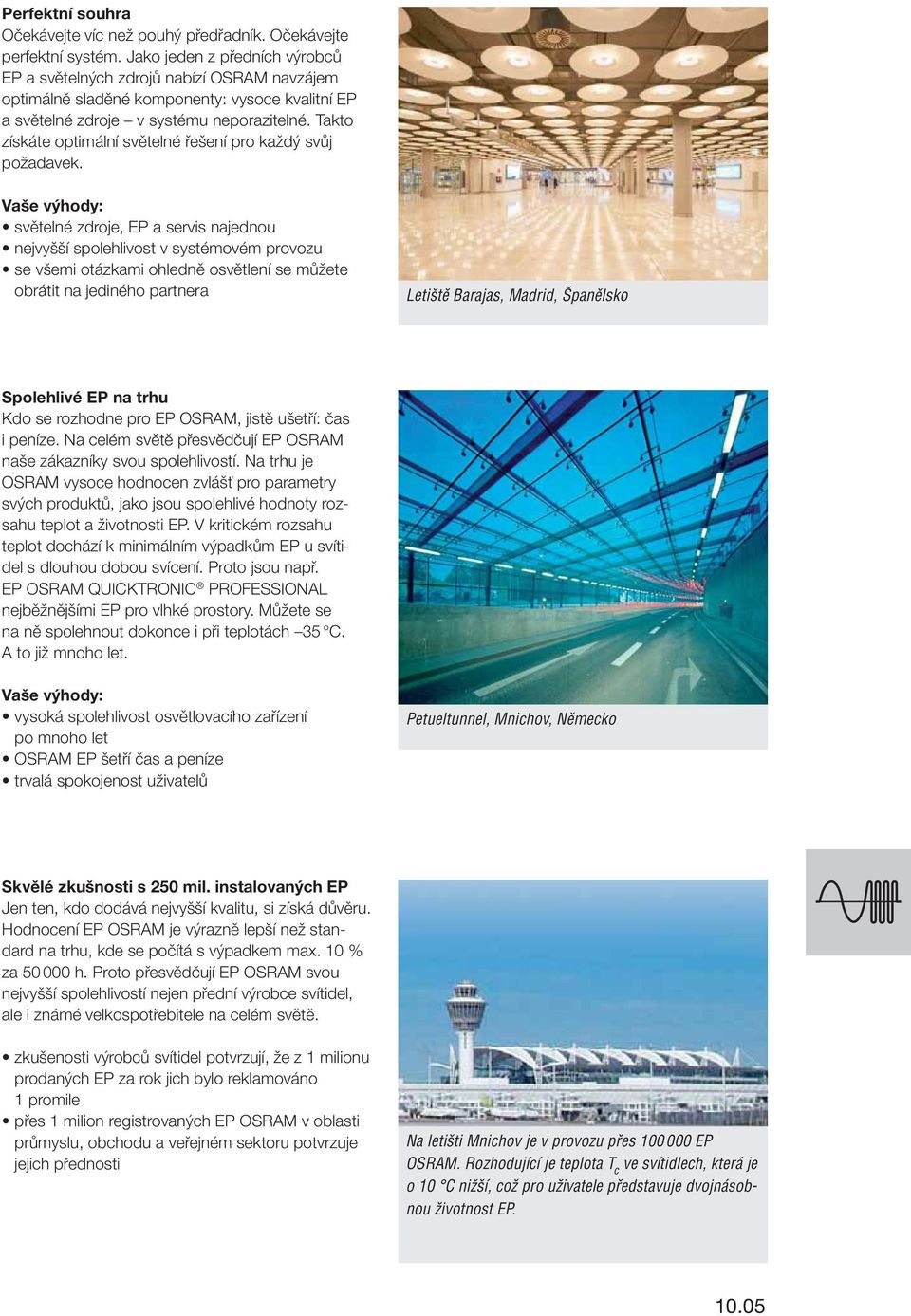

8 Perfektní souhra Očekávejte víc než pouhý předřadník. Očekávejte perfektní systém. Jako jeden z předních výrobců EP a světelných zdrojů nabízí OSRAM navzájem optimálně sladěné komponenty: vysoce kvalitní EP a světelné zdroje v systému neporazitelné. Takto získáte optimální světelné řešení pro každý svůj požadavek. Vaše výhody: světelné zdroje, EP a servis najednou nejvyšší spolehlivost v systémovém provozu se všemi otázkami ohledně osvětlení se můžete obrátit na jediného partnera etiště Barajas, Madrid, Španělsko Spolehlivé EP na trhu Kdo se rozhodne pro EP OSRAM, jistě ušetří: čas i peníze. Na celém světě přesvědčují EP OSRAM naše zákazníky svou spolehlivostí. Na trhu je OSRAM vysoce hodnocen zvlášť pro parametry svých produktů, jako jsou spolehlivé hodnoty rozsahu teplot a životnosti EP. V kritickém rozsahu teplot dochází k minimálním výpadkům EP u svítidel s dlouhou dobou svícení. Proto jsou např. EP OSRAM QUICKTRONIC PROFESSIONA nejběžnějšími EP pro vlhké prostory. Můžete se na ně spolehnout dokonce i při teplotách 35 C. A to již mnoho let. Vaše výhody: vysoká spolehlivost osvětlovacího zařízení po mnoho let OSRAM EP šetří čas a peníze trvalá spokojenost uživatelů Petueltunnel, Mnichov, Německo Skvělé zkušnosti s 250 mil. instalovaných EP Jen ten, kdo dodává nejvyšší kvalitu, si získá důvěru. Hodnocení EP OSRAM je výrazně lepší než standard na trhu, kde se počítá s výpadkem max. 10 % za h. Proto přesvědčují EP OSRAM svou nejvyšší spolehlivostí nejen přední výrobce svítidel, ale i známé velkospotřebitele na celém světě. zkušenosti výrobců svítidel potvrzují, že z 1 milionu prodaných EP za rok jich bylo reklamováno 1 promile přes 1 milion registrovaných EP OSRAM v oblasti průmyslu, obchodu a veřejném sektoru potvrzuje jejich přednosti Na letišti Mnichov je v provozu přes EP OSRAM. Rozhodující je teplota T c ve svítidlech, která je o 10 C nižší, což pro uživatele představuje dvojnásobnou životnost EP

9 Systémy řízení osvětlení Proč řídit osvětlení? Hospodárné osvětlení vyhovující potřebám! Světlo vyvolává emoce a stará se o to, abychom se cítili lépe, tělesně i duševně, doma, při práci i ve volném čase. Správné světlo ve správném množství na správném místě ve správný čas stimuluje naši Proč OSRAM? Všechny výrobky s dokonalou kvalifikací! OSRAM je kvalifikovaným partnerem pro inovační systémy řízení osvětlení (MS), přizpůsobené na míru, všechny potřebné výrobky, rozsáhlé know-how připravenost podávat výkony a podporuje naši dobrou pohodu. Proto dnes komplexní projektování vysoce kvalitních osvětlovacích řešení zahrnuje kromě technického a architektonického plánování světla také řízení osvětlení. Řízení osvětlení vytváří osvětlovací řešení dynamicky - změnou na úrovni místností i svítidel: máme k dispozici množství, barvy a směr světla. Místo nepružného typu světla zapnuto/vypnuto nabízíme hospodárné řízení osvětlení, přizpůsobené skutečným potřebám: od regulace v závislosti na intenzitě denního světla přes vyvolání světelných scén stisknutím knoflíku až po dynamické světelné aplikace. Přitom se šetří energie a komfortu se nekladou žádné meze: denní světlo je podle potřeby doplněno moderním, hospodárným - a ve stále větší míře přirozeným světlem umělým. Očividná výhoda: uživatel si může kdykoli sám určit individuální požadovanou úroveň osvětlení. a dlouholeté zkušenosti v používání. Naše systémy řízení osvětlení nabízejí vhodné řešení pro mnoho různých požadavků, nároků a prostorů: energeticky úsporná regulace v závislosti na intenzitě denního světla nebo multifunkční řízení světelných skupin a scén. Jednoduché ruční nebo pohodlné dálkové ovládání a možnost flexibilní konfigurace. V závislosti na použití od inteligentních jednotlivých svítidel až po kompletní prostorová řešení. Viz také:

10 Systémy řízení osvětlení od OSRAM dynamické světlo pro nejrůznější příležitosti Řízení úspor energie: regulace osvětlení v závislosti na intenzitě denního světla Denní světlo, které je k dispozici v místnosti, se podle potřeby doplňuje umělým světlem ze svítidel se stmívatelnými elektronickými předřadníky. Světelná čidla přitom zaznamenávají okamžitou úroveň osvětlení z umělého a denního světla. Skupiny svítidel jsou v závislosti na hloubce prostoru a množství denního světla řízeny tak, aby zůstávala zachována předem daná úroveň osvětlení, např. 500 luxů. Uživatel má přitom kdykoli možnost sám ovlivnit svou individuálně požadovanou intenzitu osvětlení. Umělé a denní světlo se při tomto způsobu využití výborně doplňují a umožňují potenciál úspor až 60 % - v kombinaci s pohybovým čidlem až 70 %. Řízení úspor energie: inteligentní jednotlivé svítidlo Regulace závislá na intenzitě denního světla v kombinaci s pohybovým čidlem se může realizovat i pro inteligentní stojanová svítidla. Svítidlo vykonává za svého uživatele veškerou práci: Světlo se zapíná jen tehdy, když stávající denní světlo nestačí a úroveň osvětlení klesne pod předem stanovenou hodnotu. Uživatel si může kdykoli sám stanovit svou individuální úroveň osvětlení a měnit ji podle svých přání - úspory energie a komfort tedy nejsou v rozporu. Řešení inteligentních jednotlivých svítidel nabízí při potřebných změnách způsobu využití místností nezbytnou flexibilitu. Řízení scén: multifunkční konferenční místnost Školicí a konferenční prostory potřebují taková řešení osvětlení, která dokáží pokrýt různé požadavky na využití. To vyžaduje kromě plánování osvětlení s ohledem na skutečné potřeby také systém řízení osvětlení orientovaný na scény. Stiskem knoflíku je pak možné vyvolat jednotlivé světelné scény, např. pro uvítání, přednášku či diskusi. Světelné scény mohou být kdykoli přizpůsobeny a změněny uživatelem. Pro školicí prostory má nesmírný význam jednoduchá, intuitivní obsluha, protože jsou většinou využívány různými osobami. Kombinace regulace v závislosti na intenzitě denního světla a řízení scén Sportovní nebo víceúčelové haly vyžadují kvůli svému vysokému podílu oken kombinovaná řešení řízení osvětlení, sestávající z regulace orientované na scény a závislé na intenzitě denního světla. Každá světelná scéna má přitom svůj režim úspory energie vycházející z regulace v závislosti na intenzitě denního světla a přítomnosti. Při pořádání různých akcí vytvářejí různé světelné scény slavnostní, sportovní nebo příjemnou atmosféru. Určité prostory mohou být v případě potřeby individuálně osvětleny jednotlivými skupinami svítidel. Dynamika světla a barvy Dynamické světlo budí pozornost a umožňuje animaci. Ať se jedná o klidnou změnu barvy v baru, nebo dynamické inscenování světla v obchodě, či při pořádání různých akcí - podle požadované aplikace je možné měnit intenzitu a barvu světla pro efektní využití dynamicky, nebo stisknutím knoflíku. Základem k tomu jsou stmívatelné elektronické provozní přístroje v kombinaci s barevnými zářivkami, resp. ED moduly. S použitím jednotlivých provozních přístrojů je tak možné vytvářet požadované odstíny barev

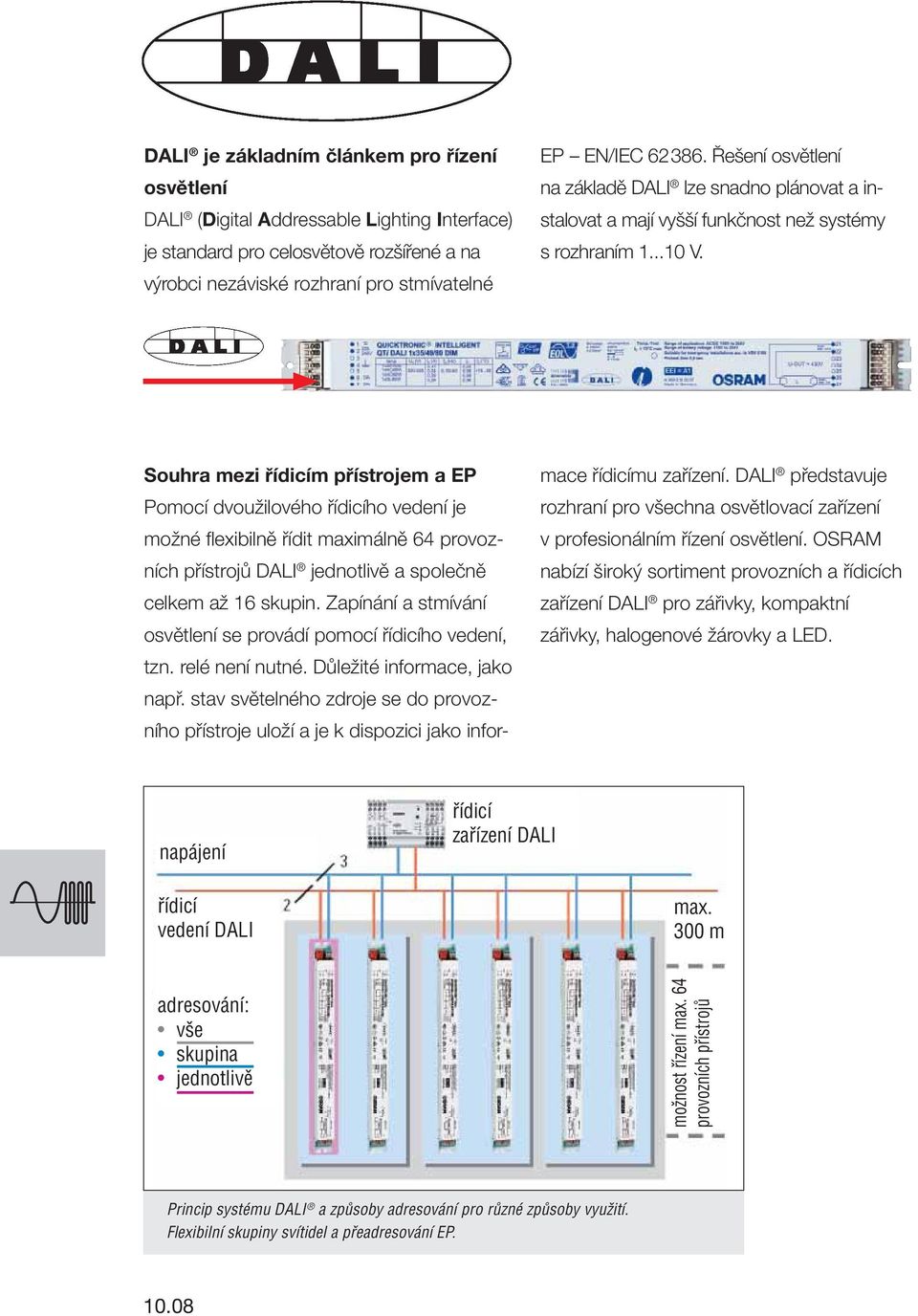

11 DAI je základním článkem pro řízení osvětlení DAI (Digital Addressable ighting Interface) je standard pro celosvětově rozšířené a na výrobci nezáviské rozhraní pro stmívatelné EP EN/IEC Řešení osvětlení na základě DAI lze snadno plánovat a instalovat a mají vyšší funkčnost než systémy s rozhraním V. Souhra mezi řídicím přístrojem a EP Pomocí dvoužilového řídicího vedení je možné flexibilně řídit maximálně 64 provozních přístrojů DAI jednotlivě a společně celkem až 16 skupin. Zapínání a stmívání osvětlení se provádí pomocí řídicího vedení, tzn. relé není nutné. Důležité informace, jako např. stav světelného zdroje se do provozního přístroje uloží a je k dispozici jako informace řídicímu zařízení. DAI představuje rozhraní pro všechna osvětlovací zařízení v profesionálním řízení osvětlení. OSRAM nabízí široký sortiment provozních a řídicích zařízení DAI pro zářivky, kompaktní zářivky, halogenové žárovky a ED. napájení řídicí zařízení DAI řídicí vedení DAI max. 300 m adresování: vše skupina jednotlivě možnost řízení max. 64 provozních přístrojů Princip systému DAI a způsoby adresování pro různé způsoby využití. Flexibilní skupiny svítidel a přeadresování EP

12 Souhrn vašich výhod: Snadné plánování Rozdělení osvětlovacích skupin je variabilní a nemusí se provést hned v okamžiku plánování, ale až později snadným přiřazením za pomoci řídicího přístroje. Plánování řídicího vedení a napájení může proběhnout nezávisle na sobě. Snadná instalace Řídící vedení je bezpečné proti přepólování a je možné ho vést společně s napájením v pětižilovém plášťovém vedení. Řídící vedení musí být pouze dimenzováno na síťové napětí, speciální vedení není nutné. Synchronní výměna světelných scén I když vycházíte z různých hodnot stmívání nebo kombinujete různé způsoby osvětlení, je DAI schopno měnit světelné scény synchronně. Všechna svítidla přitom dosáhnou ve stejném okamžiku nově nastavené světelné hodnoty. DAI je ideálním doplněním automatického řídicího systému v budovách Svítidla s rozhraním DAI je možné snadno pomocí vstupní brány napojit na automatické systémy v budovách jako jsou EIB, ON a Ethernet. nulový vodič DAI (DA) skupiny osvětlení jsou variabilní! EIB, ON a Ethernet 1,2,3 např. NYM 5x... uzemnění vstup DAI fáze DAI (DA) Variabilní skupiny osvětlení při pozdějších změnách využití prostor Při použití DAI nejsou skupiny osvětlení určeny nastálo. Seskupování jednotlivých svítidel se provádí jednoduchým přiřazením pomocí řídicího přístroje a je možné ho kdykoli měnit. Snadná integrace svítidel DAI do automatických systémů v budovách, variabilní skupiny osvětlení, úspora komponentů a nákladů na instalaci Kromě snadné instalace a plánování, variability světelných skupin a zpětného ohlášení stavu světelného zdroje jsou světelná řešení na bázi DAI ekonomičtější než systémy vybavené rozhraním V

13 DAI MCU digitální potenciometr Digitální potenciometr DAI MCU rozlišuje 3 různé rychlosti otáčení a má znatelné stupně, aby bylo možné citlivě měnit jas podle potřeby v jednotlivých krocích. Výměnou dodávaného neutrálně bílého krytu je ho možné integrovat do většiny vypínačových programů. DAI MCU, vestavěný do krabice a napojený na síť, může s integrovaným napájením DAI tímto způsobem řídit až 25 svítidel. Paralelním zapojením je možné zvýšit počet svítidel ve skupině až na 50 a lze zřídit až 4 obslužná místa. Navzájem propojené DAI MCU se synchronizují automaticky, tzn. že je možné kdykoli změnit obslužné místo, aniž by došlo k rušivým vedlejším efektům, jako je například skok světelných hodnot. V oddělitelných prostorách, třídách, konferenčních místnostech, kancelářích nebo pro jednotlivá svítidla se všude doporučuje nový DAI MCU ve spojení s předřadníky OSRAM DAI pro nejrůznější světelné zdroje. Je univerzální pro všechny oblasti využití, kde se vyžaduje názorné ovládání a jednoduchá instalace. 71mm 32 mm 50 mm da+ da- 71mm N 51mm DAI MCU digitální potenciometr s integrovaným napájením DAI až pro 25 EP v případě potřeby více obslužných míst nebo zvýšení počtu EP lze paralně zapojit až čtyři DAI MCU dodávka obsahuje kryt a otočný knoflík v neutrální bílé barvě provozní napětí: 230 V ST (50-60 Hz) okolní teplota: C stupeň krytí/ třída ochrany: IP20/II Typ Rozměry v mm Objednací údaje Digitální potenciometr DAI MCU x 71 x

14 DAI konvertor V Pomocí DAI konvertoru V je možné signály DAI řídit provozní přístroje V. Konvertor se přitom chová v zařízení DAI jako elektronický předřadník DAI. Alternativně umožňuje konvertor obsluhovat V EP standardním spínačem pomocí funkce Touch DIM 4). Schéma zapojení (v provozu DAI ): konvertor pro sériovou instalaci Schéma zapojení (v provozu DAI ): konvertor pro instalaci do svítidel Technické údaje: přístroje DAI CON/ SO 1) DAI CON/ I 2) Síťové napětí V ~50/60 Hz, stejnosměrný proud je nepřípustný Příkon cca 1 W Provozní teplota 0 45 C 0 50 C Třída ochrany II (ochranná izolace) IP20 I (ochranné uzemnění) IP20 Zatěžovací kontakt reléový kontakt (zapínací), interně připojený k, max. 5 A Řídicí výstup V max. 100 ma, resp. 100 OSRAM EP V nebo 0-10 V max. 5 ma aktivní charakteristika s možností přepnutí lineární/logaritmická Tlačítkové vstupy 1 tlačítkový vstup 3) (max. 250 V ST) (zapínací) Připojovací svorky Závitové svorky: Zástrčkové svorky: max. 2,5 mm 2 pro jednožilové vodiče 0,1 1,5 mm 2 pro jednožilové vodiče max. 2,5 mm 2 pro lanka 0,1 1,0 mm 2 pro lanka s koncovými dutinkami žil Konstrukční typ Pouzdro z izolačního materiálu se západkovým Kovové pouzdro pro instalaci do svítidel upevněním pro nosné lišty (EN ) se šroubovým upevněním, pro nástavby a instalaci do rozdělovačů vzdálenost otvorů 180 mm Rozměry d x š x v = 72 x 90 x 64 mm (4TE) d x š x v = 189 x 30 x 28 mm Hmotnost cca 230 g cca 185 g Kód EAN Změny vyhrazeny. Technické údaje můžete nalézt v příručce DAI (obj. č. 130T011DE) 1) SO = Snap On = přístroj pro sériovou instalaci 2) I = uminaire Installation = přístroj pro instalaci do svítidla 3) Při použití vstupu spínače pro Touch DIM je tento vstup odpojený pomocí optoelektronické vazby. Je třeba dodržovat příslušné podmínky zapojení 4) Funkce Touch DIM a Touch DIM Sensor u OSRAM QTi DAI... DIM EP nejsou součástí standardu DAI 10.11

15 Systém řízení osvětlení pro samostatné místnosti DAI BASIC Hlavní aplikace: Systém DAI BASIC se vyznačuje jednoduchou manipulací a uvedením do provozu. Umožňuje konstruovat komfortní řízení osvětlení orientované na scény, ale kromě toho také realizovat energeticky úspornou regulaci osvětlení v závislosti na intenzitě denního světla a přítomnosti. Rozdělení na skupiny je variabilní a dá se kdykoli změnit bez zásahu do zapojení. Díky tomu se DAI BASIC hodí především pro kancelářské a konferenční prostory, školní třídy a sportovní či víceúčelové haly, ale také pro výrobní a montážní haly. Charakteristika systému: digitální systém řízení osvětlení s rozhraním DAI možnost řízení až 64 provozních přístrojů DAI 4 volně programovatelné scény, možnost uložení scén v paměti, 1 scéna s možností regulace v závislosti na intenzitě denního světla 4 volně programovatelné skupiny, z toho 3 s možností regulace v závislosti na intenzitě denního světla pohybové čidlo s nastavitelným časem zpoždění (1-30 minut) hlášení o závadě zářivky a přerušení řídicího vedení pomocí ED a bezpotenciálového spínacího kontaktu jednoduché programování a obsluha pomocí 5 standardních tlačítek se zapínacím kontaktem více ovládacích míst díky paralelnímu zapojení tlačítek možnost uložení naprogramování a nastavených scén v paměti elektrické napájení DAI integrováno v řídicí jednotce automatické obnovení posledního stavu po přerušení síťového napájení připojení V provozních přístrojů přes DAI V konvertor. zapnuto/vypnuto/ stmívání tlačítka skupin/ scén Řídicí Steuergerät přístroj 4 skupiny 4 ichtgruppen světel Snímače icht- světla oder Kombisensoren nebo kombinovaná čidla Možnost připojení až 64 Bis zu 64 DAI Betriebs - provozních přístrojů DAI geräte anschließbar 10.12

16 Technické údaje systému BASIC 1) Schéma zapojení DAI BASIC: Napětí signální žárovka (na obj.) k přístrojům DAI (EP, konvertory atd.) chyba ovládací tlačítka Světelné a pohybové čidlo pro montáž do stropu ( použitelný též jako samostatné světelné čidlo) 70, ,5 DAI S/PD BASIC Světelné a pohybové čidlo pro montáž do stropu, resp. do svítidla (použitelný též jako samostatné světelné čidlo) 13, , ,7 délka vedení cca 2 m DAI S/PD BASIC I Snímač se dodává s bílým montážním kroužkem pro instalaci do halogenových downlightů 51 mm. Typ Rozměry v mm Objednací údaje pro BASIC Řídicí přístroj BASIC DAI RC BASIC SO x 61 x Kombinované čidlo pro BASIC DAI S/PD BASIC x 42 x Kombinované čidlo pro BASIC (stropní) DAI S/PD BASIC I x Spínač s 5 tlačítky pro BASIC, bílý DAI WCU 5 BASIC W x 80 x Upozornění: Nesmí se používat žádná jiná čidla, než ta, která jsou uvedena pro DAI BASIC 1) Detailní techn. údaje můžete nalézt v příručce DAI (obj. č. 130T011DE)

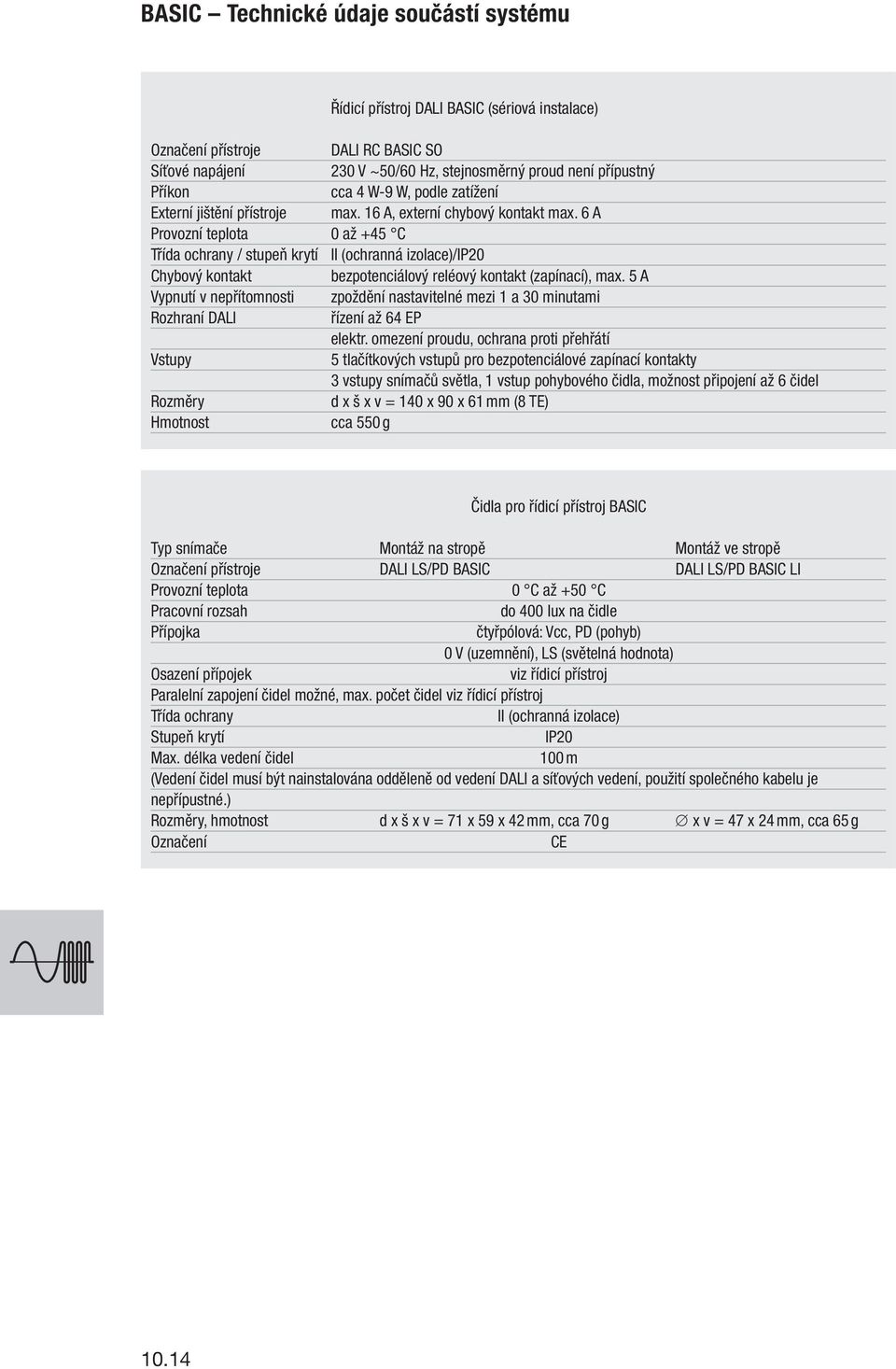

17 BASIC Technické údaje součástí systému Řídicí přístroj DAI BASIC (sériová instalace) přístroje DAI RC BASIC SO Síťové napájení 230 V ~50/60 Hz, stejnosměrný proud není přípustný Příkon cca 4 W-9 W, podle zatížení Externí jištění přístroje max. 16 A, externí chybový kontakt max. 6 A Provozní teplota 0 až +45 C Třída ochrany / stupeň krytí II (ochranná izolace)/ip20 Chybový kontakt bezpotenciálový reléový kontakt (zapínací), max. 5 A Vypnutí v nepřítomnosti zpoždění nastavitelné mezi 1 a 30 minutami Rozhraní DAI řízení až 64 EP elektr. omezení proudu, ochrana proti přehřátí Vstupy 5 tlačítkových vstupů pro bezpotenciálové zapínací kontakty 3 vstupy snímačů světla, 1 vstup pohybového čidla, možnost připojení až 6 čidel Rozměry d x š x v = 140 x 90 x 61 mm (8 TE) Hmotnost cca 550 g Čidla pro řídicí přístroj BASIC Typ snímače Montáž na stropě Montáž ve stropě přístroje DAI S/PD BASIC DAI S/PD BASIC I Provozní teplota 0 C až +50 C Pracovní rozsah do 400 lux na čidle Přípojka čtyřpólová: Vcc, PD (pohyb) 0 V (uzemnění), S (světelná hodnota) Osazení přípojek viz řídicí přístroj Paralelní zapojení čidel možné, max. počet čidel viz řídicí přístroj Třída ochrany II (ochranná izolace) Stupeň krytí IP20 Max. délka vedení čidel 100 m (Vedení čidel musí být nainstalována odděleně od vedení DAI a síťových vedení, použití společného kabelu je nepřípustné.) Rozměry, hmotnost d x š x v = 71 x 59 x 42 mm, cca 70 g x v = 47 x 24 mm, cca 65 g CE 10.14

18 Systém řízení osvětlení DAI ADVANCED pro jednu i více místností Hlavní aplikace Systém DAI ADVANCED pracuje s inteligentním spojením rádiových ovládacích prvků a volně programovatelné centrály s rozhraním DAI. Díky tomu odpadá propojení mezi čidly, místy ovládání a řídicí jednotkou. Rozdělení na skupiny svítidel, nezávislé na propojení, umožňuje mimořádně velikou flexibilitu při změnách způsobu využívání. DAI ADVANCED se hodí obzvláště pro dodatečnou montáž a renovace stávajících zařízení v konferenčních a kancelářských místnostech, prezentačních a výstavních prostorech, ale také v soukromých obývacích prostorech. Charakteristika systému: digitální systém řízení osvětlení s rozhraním DAI 15 volně programovatelných scén (možnost uložení scén v paměti) 16 volně programovatelných skupin možnost regulace až 8 skupin v závislosti na intenzitě denního světla a přítomnosti obsluha pomocí spínačů se 2, 4 nebo 8 tlačítky, která se dají libovolně umísťovat a kombinovat dálkové ovládání Mini a Komfort žádné propojování obslužných komponent a čidel jednoduché programování ručním programovacím přístrojem s ovládáním pomocí menu (může se používat pro libovolný počet zařízení) všechna nastavení systému zůstávají zachována i při delším výpadku elektrického proudu možnost zapojení V komponent s DAI ke konvertorům V automatické obnovení posledního stavu po výpadku elektrického proudu. Dálkový ovladač a programovací přístroj kontrolní jednotka až 16 světelných skupin programovací zařízení až 64 DAI EP stmívací modul dálkové ovládání nástěnný kombinované světelné komfortní mini ovladač čidlo čidlo žaluziový modul 10.15

19 Technické údaje součástí systému DAI ADVANCED Řídicí jednotka síťové napětí: rozhraní DAI: rádiový modul: DAI RC ADVANCED CI V stejnosměrné/střídavé, 0/50-60 Hz max. 64 EP / max. 128 EP při použití druhé řídicí jednotky až 200 kanálů (cca 30 vysílačů) s funkcí přiřazení stupeň krytí: IP 20 rozměry v mm: 200 x 130 x 52 (d x š x v) N přípojka tlačítek vedlejších míst (zapínací) x přípojka DAI integrovaná anténa doplňková externí anténa Všeobecné vlastnosti: Obsluha řídicí jednotky se provádí téměř výhradně rádiem. Proto je při plánování zařízení s tímto systémem DAI a při montáži centrály nutné dbát následujících pokynů: rádiový přenos není vhodný pro bezpečnostní aplikace, např. nouzové vypnutí, nouzové volání, centrála musí být nainstalována tak, aby s ohledem na místní podmínky pro rádiový provoz nebyly překročeny maximální přípustné vzdálenosti od jednotlivých rádiových komponent, pokud je zařízení DAI nainstalováno ve více místnostech nebo více podlažích, musí se před instalací v každém případě provést zkouška šíření rádiových signálů v těchto prostorech, tím lze vyzkoušet, je-li centrála v dosahu i z nejvzdálenějšího vysílače. Rádiová technika: vysílací frekvence 433,42 MHz, ASK vysílací výkon < 10 mw homologace SRD (zařízení s krátkým dosahem) Dosah rádiového vysílače závisí na stavebních parametrech objektu. Suché materiály průchod dřevo, sádra, sádrokartonové cca 90 % desky cihly, dřevotřískové desky cca 70 % armovaný beton cca 30 % kov, kovové mříže, hliníkové laminování cca 10 % Součásti Typický dosah v budově cca Dosah ve volném prostoru Nástěnný ovladač WCU2/4/8 15 m 30 m Dálkový ovladač Komfort 25 m 100 m Dálkový ovladač Mini 15 m 30 m Světelné čidlo 25 m 100 m Kombinované čidlo 25 m 100 m Ruční programovací přístroj 20 m 100 m 10.16

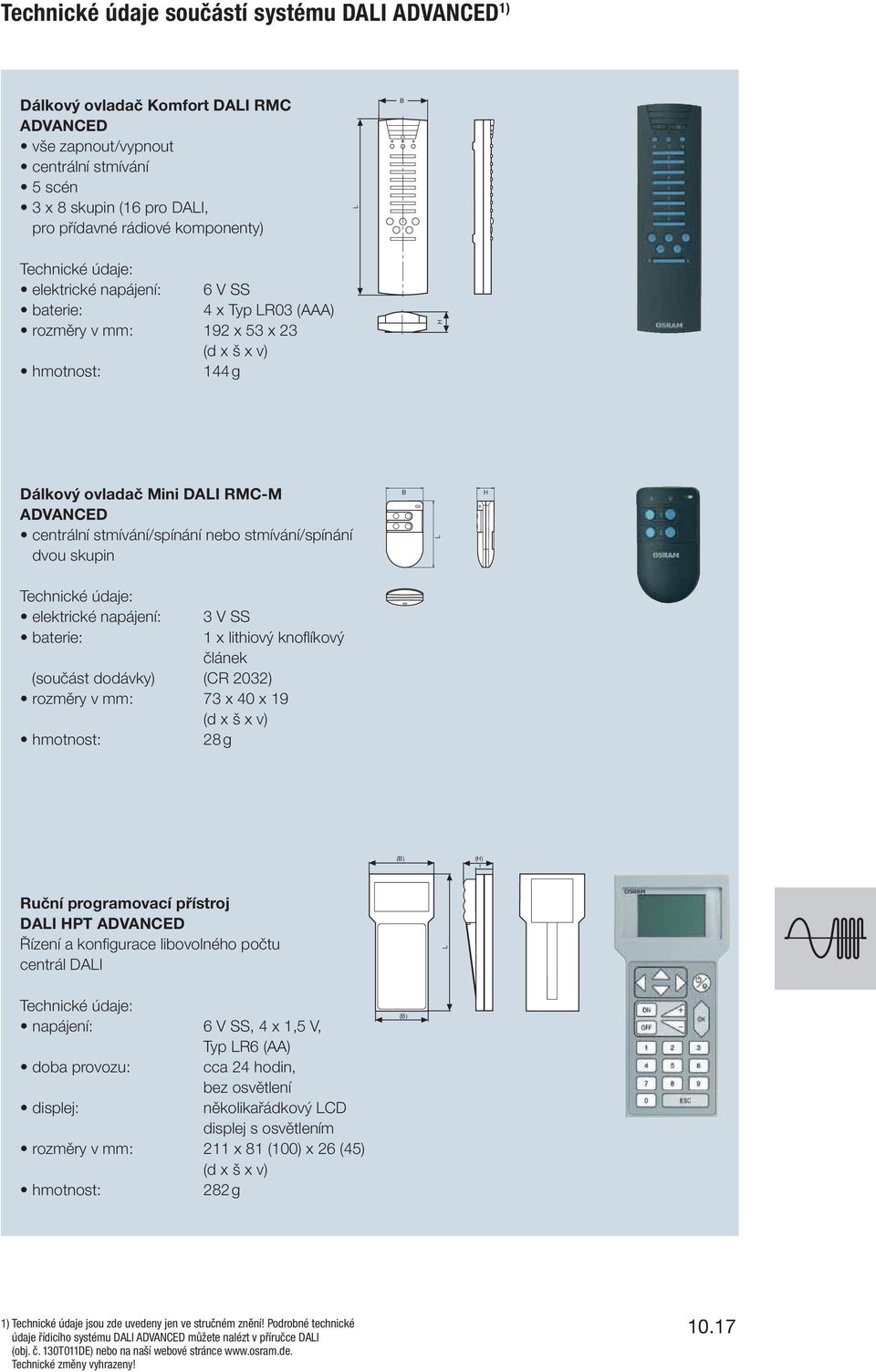

20 Technické údaje součástí systému DAI ADVANCED 1) Dálkový ovladač Komfort DAI RMC ADVANCED vše zapnout/vypnout centrální stmívání 5 scén 3 x 8 skupin (16 pro DAI, pro přídavné rádiové komponenty) B Technické údaje: elektrické napájení: 6 V SS baterie: 4 x Typ R03 (AAA) rozměry v mm: 192 x 53 x 23 (d x š x v) hmotnost: 144 g H Dálkový ovladač Mini DAI RMC-M ADVANCED centrální stmívání/spínání nebo stmívání/spínání dvou skupin B H Technické údaje: elektrické napájení: 3 V SS baterie: 1 x lithiový knoflíkový článek (součást dodávky) (CR 2032) rozměry v mm: 73 x 40 x 19 (d x š x v) hmotnost: 28 g (B) (H) T Ruční programovací přístroj DAI HPT ADVANCED Řízení a konfigurace libovolného počtu centrál DAI Technické údaje: napájení: 6 V SS, 4 x 1,5 V, Typ R6 (AA) doba provozu: cca 24 hodin, bez osvětlení displej: několikařádkový CD displej s osvětlením rozměry v mm: 211 x 81 (100) x 26 (45) (d x š x v) hmotnost: 282 g (B) 1) Technické údaje jsou zde uvedeny jen ve stručném znění! Podrobné technické údaje řídicího systému DAI ADVANCED můžete nalézt v příručce DAI (obj. č. 130T011DE) nebo na naší webové stránce Technické změny vyhrazeny! 10.17

21 Technické údaje součástí systému DAI ADVANCED 1) R 26 Ø Světelné čidlo DAI S ADVANCED elektrické napájení: 3 V SS baterie (součást dodávky):1 x lithiový článek CR 2450N pracovní rozsah: cca 3 ux až 2000 ux stupeň krytí: IP20 rozsah teplot: +5 C až +55 C rozměry v mm: 52 x 23 ( x v) hmotnost: 24 g Ø Kombinované čidlo DAI S/PD ADVANCED elektrické napájení: 6 V SS baterie: 4 x 1,5 V R03 (AAA) úhel snímání: 360 jmenovitý rozsah snímání (při montážní výšce 2,5 m) - při výšce psacího stolu: cca 5 m - u podlahy: cca 8 m rozsah nastavení PD: cca 2 min až 1 h pracovní rozsah: cca 3 ux až 2000 ux rozsah teplot: 0 C až 45 C stupeň krytí: IP20 rozměry v mm: 103 x 43 ( x v) hmotnost: 116 g ,5 Nástěnný ovladač (bílý) DAI WCU 2/4/8 ADVANCED W dodávka s jednoduchým rámečkem elektrické napájení: 6 V SS baterie (součást dodávky):2 x lithiový článek CR 2016 stupeň krytí: IP20 rozměry v mm: 81 x 81 x 18 (d x š x v) hmotnost: 72 g Spínač se 2 tlačítky Spínač s 4 tlačítky Spínač s 8 tlačítky Osazení tlačítek, volitelné funkce pomocí přepínačů DIP na zadní straně: Přepínače funkcí Funkce v poloze OFF v poloze ON na zadní straně F2 Tlačítko 1+ Světelná scéna 1 Skupina 1+ nebo Tlačítko 1 Vše vypnuto Skupina 1 /centrální F3 Skupina 2+ nebo Skupina 2 /centrální Tlačítko 2+ Tlačítko 2 Světelná scéna 3 Světelná scéna 2 F4 Tlačítko 3+ Světelná scéna 5 Tlačítko 3 Světelná scéna 4 Skupina 3+ nebo Skupina 3 /centrální Tlačítko 4+/4 Skupina + nebo Skupina /centrální ) Technické údaje jsou zde uvedeny jen ve stručném znění! Podrobné technické údaje řídicího systému DAI ADVANCED můžete nalézt v příručce DAI (obj. č. 130T011DE) nebo na naší webové stránce Technické změny vyhrazeny!

22 Technické údaje součástí systému DAI ADVANCED 1) Univerzální rádiový stmívač DAI DM ADVANCED I R,,C elektrické napájení: 230 V~, 50/60 Hz (nulový vodič není nutný) příkon: VA stmívání ohmických zátěží, elektronických nebo konvenčních transformátorů rozsah teplot: 0 C až +55 C stupeň krytí: IP20 rozměry v mm: 187 x 28 x 28 (d x š x v) hmotnost: 94 g ,7 1 AC 230V Prog ON/OFF 2 1 Žaluziový ovladač DAI BC ADVANCED RI jmenovité napětí: 230 V~, 50/60 Hz, (nulový vodič je nutný) jistič vedení: 10 A spínací výkon: max. 1 motor 700 VA relé výstup: 2 zapínací kontakty (potenciálové a vzájemně blokované) doba přepnutí při změně směru: cca 1 s nepřetržitý chod: cca 2 min. rozsah teplot: 20 C až +55 C stupeň krytí: IP20 rozměry v mm: 52 x 23 ( x v) hmotnost: 44 g středový otvor : 7,5 mm 23 BU BN PK BK 48, sec Prog. 1 sec RD GN N BU Ø 7,50 2 Ø 52,20 BN Antenne µ PK µ BK 22 46,75 Typ Rozměry v mm Objednací údaje ADVANCED Řídicí přístroj ADVANCED DAI RC ADVANCED CI x 130 x Ruční programovací přístroj DAI HPT ADVANCED x 81/100 x 26/45 10 Kombinované čidlo DAI S/PD ADVANCED x Světelné čidlo DAI S ADVANCED x Dálkové ovládání Komfort DAI RMC ADVANCED x 53 x Dálkové ovládání Mini DAI RMC-M ADVANCED x 40 x Nástěnný ovladač 2 tlač. bílý DAI WCU 2 ADVANCED W x 81 x Nástěnný ovladač 4 tlač. bílý DAI WCU 4 ADVANCED W x 81 x Nástěnný ovladač 8 tlač. bílý DAI WCU 8 ADVANCED W x 81 x Žaluziový modul DAI BC ADVANCED RI na vyžádání 52 x Rádiový stmívač DAI DM ADVANCED I x 28 x ) Technické údaje jsou zde uvedeny jen ve stručném znění! Podrobné technické údaje řídicího systému DAI ADVANCED můžete nalézt v příručce DAI (obj. č. 130T011DE) nebo na naší webové stránce Technické změny vyhrazeny! 10.19

23 Multi 3 - systém řízení osvětlení pro jednotlivá a skupinová pracoviště Systém řízení osvětlení MUTI 3 byl vyvinut pro regulaci a řízení jasu na pracovištích. Čidla zaznamenávají jas v místnosti a přítomnost osob. S použitím umělého osvětlení závislého na intenzitě denního světla jsou světelné poměry na pracovišti udržovány na nastavené požadované úrovni. Pokud jako světelný zdroj postačuje denní světlo nebo na pracovišti nejsou přítomni lidé, řídicí přístroj vypne osvětlení. Optimalizace světelných poměrů na pracovišti zvyšuje pracovní komfort. Oproti běžnému osvětlení pracovišť je možné dosáhnout úspor elektrické energie více než 70 %. Dvoudílný systém Multi 3, skládající se z řídicí jednotky s digitálním rozhraním DAI nebo analogovým V rozhraním a samostatné miniaturizované hlavy čidla, se doporučuje obzvláště pro instalaci do zavěšených, vestavných stropních a nástropních svítidel, řad světel a stojanových svítidel. Varianta V viz též strana Přehled systému Řídicí jednotka DAI MUTI 3 nebo Řídicí jednotka DIM MUTI ( V) Čidlo s kulovou hlavou S/PD MUTI 3B Ovládací tlačítko Y konektor (doplněk) Standardní senzor S/PD MUTI 3 Přehled vlastností systému Rozhraní DAI (řídicí jednotka DAI MUTI 3) V (řídicí jednotka DIM MUTI 3) Montáž Ruční ovládání Komfortní funkce (jednotlivé zapínání a vypínání) ve svítidlech třídy ochrany I a II zapnutí/vypnutí stmívání % deaktivace zapínací automatiky regulace konstantního osvětlení v závislosti na intenzitě denního světla automatické zapnutí při pohybu vypínací automatika s 15 min. zpožděním Max. počet EP 32 ks 1) Potřebný montážní otvor pro čidlo standardní čidlo a ploché čidlo: 20 mm pohyblivé čidlo s kulovou hlavou: 23 mm čidlo pro montáž do stropu: 42 mm Max. počet čidel ) viz technické údaje na:

24 Řídicí jednotka DAI DAI MUTI 3 21 mm 3.5 Řídicí jednotka V DIM MUTI 3 1) 30 mm 4.2 mm 180 mm 189 mm Světelné a pohybové čidlo pro montáž na/do stropu S/PD MUTI 3 CI Ø 50mm 40mm 19mm Standardní světelné a pohybové čidlo (montáž do svítidla) S/PD MUTI 3 21 mm Ploché světelné a pohybové čidlo (montáž do svítidla) S/PD MUTI 3 F 35 mm 21 mm 20 mm 15 mm 12 mm 20 mm 21 mm Pohyblivé světelné a pohybové čidlo (montáž do svítidla) S/PD MUTI 3 B 23 mm 2,5 mm 5 mm 16 mm 16 mm 29 mm 36 mm 48 mm Rozbočovací prvek Y-CONNECTOR 35 mm 16 mm 18 mm Rozbočovací prvek se šroubovacími svorkami Y-CONNECTOR SCREW 40mm 16mm 20mm 1) Objednací údaje DIM MUTI 3 viz str

25 Typ Rozměry v mm Objednací údaje MUTI 3 Řídicí jednotka DAI DAI MUTI x 30 x Řídicí jednotka V DIM MUTI x 30 x Čidlo pro montáž do/na strop S/PD MUTI 3 CI x Standardní světelné a pohybové čidlo S/PD MUTI x 21 x Ploché světelné a pohybové čidlo S/PD MUTI 3 F x 21 x Pohyblivé světelné a pohybové čidlo S/PD MUTI 3 B x 29 x Rozbočovací prvek Y-CONNECTOR x 18 x Rozbočovací prvek se šroubovacími svorkami Y-CON. SCREW x 20 x Adaptér pro montáž čidla SENSOR KIT x

26 Multi 3 Technické údaje součástí systému Řídicí jednotky přístroje: DAI MUTI 3 (řídicí jednotka s rozhraním DAI) Napájecí přípojka:, N Rozhraní: řídicí signál DAI, možnost připojení max. 32 EP DAI, max. délka vedení 300 m Tlačítkový vstup: bezpotenciálový zapínací kontakt, maximální délka vedení 100 m Připojení čidel: nejvýš 4 čidla 1), maximální délka vedení 100 m Provozní napětí: V~ 50/60 Hz (provoz na stejnosměrný proud) Příkon: cca 1,5 W Rozsah teplot: 0 C až +50 C Nastavitelná světelná hodnota: lux (měřeno na čidle) přístroje: Napájecí přípojka: Připojení zátěže: Rozhraní: Tlačítkový vstup: Připojení čidel: Provozní napětí: Jištění: Příkon: Rozsah teplot: 0 C až +50 C Nastavitelná světelná hodnota: lux (měřeno na čidle) Senzory DIM MUTI 3 (řídicí jednotka s V rozhraním), N, spínaný výstup, max. 5 A ohmická zátěž nebo 10 EP s jednou zářivkou nebo 5 EP se 2 zářivkami, max. 32 EP s použitím externího zatěžovacího kontaktu řídicí signál V, možnost připojení max. 32 EP, max. délka vedení 300 m bezpotenciálový zapínací kontakt, maximální délka vedení 100 m nejvýš 4 čidla 1), maximální délka vedení 100 m V~ 50/60 Hz (provoz na stejnosměrný proud nepřípustný) externí 16 A cca 1,5 W přístroje: S/PD MUTI 3 CI Kombinovaná řídicí přípojka: modulární spojení (4p4c) Spojovací kabel: délka 2,1 m, odpojitelný (součást dodávky) Pracovní rozsah světelného čidla: lux (měřeno na čidle) Rozsah snímání pohybu: kuželovitá oblast snímání, úhel zabíraného prostoru cca 100 (clonou lze ohraničit) Barva pouzdra: RA 9016 (bílá) přístroje: S/PD MUTI 3 Kombinovaná řídicí přípojka: modulární spojení (4p4c) Spojovací kabel: délka 2,1 m, odpojitelný (součást dodávky) Pracovní rozsah světelného čidla: lux (měřeno na čidle) Rozsah snímání pohybu: kuželovitá oblast snímání, úhel zabíraného prostoru cca 100 Barva pouzdra: RA 7015 (břidlicově šedá) přístroje: S/PD MUTI 3 F Kombinovaná řídicí přípojka: modulární spojení (4p4c) Spojovací kabel: délka 2,1 m, pevně připojený Pracovní rozsah světelného čidla: lux (měřeno na čidle) Rozsah snímání pohybu: kuželovitá oblast snímání, úhel zabíraného prostoru cca 100 Barva pouzdra: RA 7015 (břidlicově šedá) přístroje: S/PD MUTI 3 B Kombinovaná řídicí přípojka: modulární spojení (4p4c) Spojovací kabel: délka 2,1 m, pevně připojený Pracovní rozsah světelného čidla: lux (měřeno na čidle) Rozsah snímání pohybu: kuželovitá oblast snímání, úhel zabíraného prostoru cca 100 Barva pouzdra: RA 7015 (břidlicově šedá) Příslušenství přístroje: Kombinovaná řídicí přípojka: Spojovací kabel: přístroje: Kombinovaná řídicí přípojka: Spojovací kabel: Y-CONNECTOR 3 x modulární krabice (4p4c) čtyřpólový, modulární zástrčka 4p4c na obou stranách, délka 2,1 m (2 ks v dodávce) Y-CONNECTOR SCREW 2 x modulární krabice (4p4c) + 2 x šroubovací svorky (čtyřpólové) délka 2,1 m (2 ks v dodávce) 1) Při použití více než 1 čidla je pro každé další čidlo zapotřebí Y-CONNECTOR nebo Y-CONNECTOR SCREW 10.23

27 EASY Color Control Je tak všestranný, jako jsou rozmanité vaše nároky Současné osvětlení vyžaduje světlo vhodné pro danou situaci. Jak dobře jsou využity všechny možnosti světelných zdrojů a předřadníků, určuje volba vhodného řízení. Pomocí systému pro řízení světla EASY Color Control můžete realizovat jak statické, tak dynamické koncepty osvětlení. Systém se vyznačuje vysokou flexibilitou a současně snadnou manipulací a instalací. Jedna řídicí jednotka je schopna řídit odděleně čtyři výstupní kanály. Systém je vybaven schopností vytváření čtyř individuálních sekvencí a 16 volně definovatelných statických světelných scén. Je proto vhodný pro tvorbu světetelných objektů stejně jako pro řízení osvětlení ve třídách nebo konferenčních místnostech. ze ho bez problémů flexibilně rozšířit pomocí konektorů s ochranou proti přepolóvání až na 16 řídicích jednotek / 64 kanálů. ze tak realizovat také světelné stropy nebo dynamické osvětlení fasád. Snímače infračerveného záření pro instalaci do svítidel a nebo stropů nabízejí možnost využití všech funkcí pohodlně pomocí dálkového ovládání. Tlačítkový spojovací člen, který je zabudován v krabici za ovládacím zařízením, umožňuje napojovat tlačítka, spínače nebo pohybová čidla. Pokud se řídicí jednotka spojí kabelem s USB vstupem s počítačem, je hračkou nastavovat scény a sekvence v grafickém prostředí. Kliknutím myši můžete nastavovat barvy, kopírovat a vytvářet různé variace. Funkce náhledu nabízí možnost zhodnotit již offline na pracovním stole první dojem ze světelné sekvence. Všechna nastavení následně převezme automaticky řídicí jednotka. EASY Color Control nabízí funkčnost a součásti jak pro statická, tak i dynamická světelná řešení. Je možné přitom pracovat s nejrůznějšími světelnými zdroji a tak jednoduše uskutečňovat kreativní nápady. RGB aplikace s použitím ED RGB aplikace se zářivkami Osvětlení místnosti Simulace denního světla Osvětlení obchodů 10.24

28 Technické údaje systému řízení světla EASY 21 mm 3,5 30 mm 4,2 mm DAI EASY II Řídící jednotka DAI vstupy: signál EASY, bezpotenciálový tlačítkový vstup výstupy: 4 vysílací kanály DAI - možnost připojení až 32 EP celková délka vedení DAI až 300 m 180 mm 189 mm napojení říze- celková délka vedení ných zařízení: až 100 m možnost propojení až 16 řídicích jednotek EASY provozní napětí: V ST; (50/60 Hz) SS příkon: cca 3,5 W provozní teplota: 0 C až +50 C stupeň krytí: IP20 rozměry: 189 x 30 x 21 mm (d x š x v) ,2 4,5 4,5 6,2 OT EASY 60 Řídicí jednotka ED vstupy: signál EASY, bezpotenciálový tlačítkový vstup výstupy: 4 kanály PWM (24 V) zátěž až 60 W ED 180 napojení říze- celková délka vedení ných zařízení: až 100 m možnost propojení až 16 řídicích jednotek provozní napětí: V ST; 50/60 Hz příkon: max. 68 W provozní teplota: 20 C až 50 C stupeň krytí: IP20 rozměry: 220 x 47 x 44 mm (d x š x v) 10.25

29 Technické údaje systému řízení osvětlení EASY Color Control display tlačítka kanálů: kanál 1 kanál 2 kanál 3 kanál 4 Start/Time+ Stop/Timescéna 1 scéna 2 scéna 3 scéna 4 stmívání zapnuto/ vypnuto DAI EASY RMC Dálkové ovládání potřebné 2 ks Micro AAA/R03 baterie: (alkalický typ) infračervený: 38 khz signál digitálně kódovaný signál na výběr 2 specifická kódování OSRAM dosah: cca m (dodržujte pokyny pro montáž IR senzoru) provozní teplota: 0 C až +40 C stupeň krytí: IP20 rozměry: 120 x 57 x 26 mm (d x š x v) Ø20 35 mm 16 mm 21 mm 11 mm 35 mm DAI EASY IR 15 mm 11,5 IR senzor přípojka: kabel s modulární zástrčkou 4p4c (pevně připojený) délka: cca 2 m provozní teplota: 0 C až +50 C stupeň krytí: IP20 barva krytu: RA 9016 (bílá) Ø 50mm 40mm 19mm EASY IR CI IR senzor pro montáž do stropu přípojka: modulární zástrčka 4p4c, kombinovaný konektor s modulární zásuvkou 4p4c a čtyřpólovou svorkou součástí dodávky provozní teplota: 0 C až +50 C stupeň krytí: IP20 barva krytu: RA 9016 (bílá) 10.26

30 Technické údaje systému řízení osvětlení EASY Color Control 5 mm 5 mm 44 mm 44 mm ON 13 mm 8 mm EASY PB Coupler Propojovací článek k připojení tlačítek, spínačů nebo pohybových čidel připojení: kombinovaný řídicí a napájecí zásuvkou člen, konektor se šroubovými svorkami a čtyřpólovým DIP spínačem funkcí 8 mm vstupy: 8 vstupů pro bezpotenciálové uzavírací kontakty provozní teplota: 0 C až +50 C stupeň krytí: IP20 EASY PC Kit PC software s adaptérem USB Adapter a podrobnou příručkou funkce: snadné vytváření scén, sekvencí a posloupností sekvencí nahrávání, ukládání a duplikování zadání a nastavení systémové předpoklady: Windows PC, USB připojení 10.27

31 Technické údaje systému řízení osvětlení EASY Color Control Příslušenství: Ø 46mm 77 mm 25 mm SENSOR KIT 80 mm Adaptér pro povrchovou montáž součástí čidla EASY IR CI barva: RA 9016 (bílá) Rozměry: 80 x 25 mm 25,5 27,0 max. 71 max. MS CI BOX Motážní sada pro nezávislou instalaci řídicí jednotky DAI EASY II přípustný průřez min. 8 mm/ vedení max. 13 mm 261 max. rozměry: 261 x 71/35 x 27 mm (d x š x v) 35 mm 16 mm 18 mm Y-CONNECTOR Rozbočovací prvek k propojení více řídicích jednotek a k napojení dalších součástí systému kombinované řídicí napojení: 3 x modulární pouzdro 4p4c propojovací kabel: čtyřpólový, na obou stranách modulární zástrčka 4p4c, délka: 2,1 m (součástí dodávky 2 ks) 40mm 16mm Y-CONNECTOR SCREW Rozbočovací prvek se šroubovacími svorkami k propojení více řídicích jednotek a k napojení dalších součástí systému kombinované řídicí napojení: 2 x modulární pouzdro (4p4c) + 2 x šroubovací svorka ( čtyřpólová) 20mm propojovací kabel: délka: 2,1 m (součástí dodávky 2 ks) 10.28

32 Technické údaje systému řízení osvětlení EASY Color Control Typ Rozměry v mm (d x š x v) Řídící jednotka DAI EASY II x 30 x Řídící jednotka ED OT EASY x 46 x Infračervené dálkové ovládání EASY RMC x 57 x IR čidlo pro montáž do svítidla EASY IR x 21 x IR čidlo pro montáž do stropu EASY IR CI x Propojovací článek EASY PB COUPER x 44 x PC software s USB adaptérem EASY PC KIT Příslušenství Adaptér pro povrchovou montáž čidla SENSOR KIT x Montážní sada pro řídicí jednotku MS CI BOX x 71/35 x Rozbočovací prvek Y-CONNECTOR x 18 x Rozbočovací prvek se šroubovými svorkami Y-CON. SCREW x 20 x

33 Řízení osvětlení V pro QUICKTRONIC stmívatelný Stmívatelná osvětlovací zařízení Ve všech oblastech použití hrají čím dál důležitější roli stmívatelná osvětlovací zařízení. Příčina spočívá v tom, že snáze a elegantněji umožňují uskutečňovat různé požadavky na osvětlovací zařízení s řízením světla. Hnací silou jsou přitom hospodárnost a světelný komfort. snížení nákladů na osvětlení zvýšení světelného komfortu podpora individuality Moderní stmívatelné EP s V rozhraním v kombinaci s odpovídajícími ovládacími prvky a čidly splňují předpoklady pro jednoduchou a cenově výhodnou realizaci. Pro každou aplikaci správný řídicí přístroj Používání stmívatelných EP se rozvíjí velmi mnohostranně. Mezi typické aplikace patří např. kanceláře a průmyslové haly s řízením osvětlení v závislosti na intenzitě denního světla, konferenční a jednací místnosti s osvětlením přizpůsobujícím se situaci nebo CAD prostory či centrály s individuálními požadavky na úroveň osvětlení. Nejdůležitější částí osvětlovacího zařízení jsou stmívatelné EP QUICKTRONIC s V rozhraním. Jsou řízeny řídicím přístrojem nebo čidlem. Výběr správných V stmívatelných komponentů pro řízení osvětlení závisí na požadovaném způsobu používání. Profil požadavků na stmívatelné osvětlovací zařízení musí proto být přesně definován. Automatické řízení Automatické řízení s čidly je nejvhodnější pro úsporu nákladů na osvětlení. Přitom je osvětlení řízeno světelnými čidly v závislosti na intenzitě denního světla a je tak využíváno i denní světlo. Tak je možné dosáhnout až 60% úspory elektrické energie. Potenciál úspor až 70 % a více je realizovatelný při použití čidel s vypínací automatikou, pohybových čidel a spínacích hodin. Komplexní řízení S použitím spínacích a stmívacích prvků je možné snadné připojení V rozhraní k systémům řízení techniky budov instabus EIB nebo ON. Ruční ovládání Ruční ovládání pomocí obslužných prvků, jako jsou tlačítka a dálkový ovladač, se vyznačuje vysokou flexibilitou a optimálně splňuje požadavky uživatelů. Pro řízení osvětlení ušité na míru je možné též kombinovat funkce různých řídicích přístrojů V. Charakteristika V rozhraní: 1. Ovládání probíhá prostřednictvím stejnosměrného napěťového signálu zabezpečeného proti poruchám, od 10 V (maximální jas; řídicí vedení rozpojené) do 1 V (minimální jas; řídicí vedení zkratované). 2. Řídicí napětí je generováno v EP (max. proud: 0,6 ma na EP). 3. Napětí na řídicím vedení je potenciálově odděleno (základní izolace) od síťového vedení, avšak bez ochranného malého napětí (SEV). 4. EP na různých fázích mohou být stmívány pomocí téhož řídicího přístroje

34 DIM SA zesilovač signálu V použitelný jen ve spojení s dalšími řídicími přístroji (např. čidly) hmotnost: 190 g přípustná provozní teplota: 0 C až +50 C jmenovité napětí: 230 V/50 60 Hz, stejnosměrné napětí nepřípustné příkon: 2 W třída ochrany: I stupeň krytí: IP20 zatížitelnost signálního max. 100 ma resp. výstupu: 100 EP OSRAM V nebo 33 zesilovačů signálu mm 30 mm 182 mm 189 mm DIM MCU P elektronický potenciometr pro V řízení z jednoho místa ovládání integrovaný spínací kontakt s otočným knoflíkem a krytem přípustná provozní teplota: 20 C až +50 C zatížitelnost spínacích 250 V/6 A (10 stmívakontaktů: telných EP s 1 zářivkou nebo 5 EP se 2 zářivkami třída ochrany: II stupeň krytí: IP20 zatížitelnost signálního max. 40 ma resp. výstupu: stmívatelný EP: max. 50 resp. zesilovač signálu: max. 16 schvalovací značka: Typ Rozměry v mm Objednací údaje Zesilovač signálu DIM SA x 30 x Ruční ovládací přístroj DIM MCU P x 80 x

35 Světelná čidla V světelný zdroj DIM PICO V mini světelné čidlo pro jednotlivá svítidla v malých kancelářích se skupinovým osvětlením až 50% úspora elektrické energie jednoduchá montáž na západku pro zářivky T8 a T5 přímé připojení k V rozhraní reguluje 50 % dopadajícího denního světla jednoduché nastavení otáčením na pouzdře přípustná provozní teplota: +5 C až +55 C zatížitelnost signálního 6 ma nebo max. 10 výstupu: stmívatelných EP OSRAM délka kabelu: 700 mm třída ochrany: II stupeň krytí: IP20 hmotnost: 21 g s montážní svorkou s montážní svorkou DIM MICO miniaturní světelné čidlo V pro řady světel v jednotlivých a otevřených kancelářích úspora energie až 60 % přímé připojení k V rozhraní reguluje 100 % dopadajícího denního světla nastavení úrovně osvětlení integrovaným trimrem montážní svorka umožňuje snadnou instalaci přípustná provozní teplota: 0 C až +45 C zatížitelnost signálního stmívatelný EP: max. 100 výstupu: zesilovač signálu: max. 16 délka kabelu: 800 mm, s možností prodloužení až na 50 m třída ochrany: II stupeň krytí: IP20 hmotnost: 100 g Typ Rozměry v mm Objednací údaje Mini světelné čidlo DIM PICO x 21 x Mini světelné čidlo DIM MICO x
