ÚNIKOVÉ CESTY CO KDE POUŽÍT? EN 179 = únikové uzávěry EE Tato norma se využívá v objektech, kde je přítomno méně osob. Ty znají únikové cesty z budovy; nepředpokládá se vznik panikové situace.

1 ÚNIKOVÉ CESTY CO KDE POUŽÍT? EN 179 = únikové uzávěry EE Tato norma se využívá v objektech, kde je přítomno méně osob. Ty znají únikové cesty z budovy; nepředpokládá se vznik panikové situace. Zde se využívá především klasického kování (klika) na únikové dveře. ZÁCHRANA V NOUZI dle EN 179 Zámky či vícebodové zámky a kování mohou být dle EN 179 samostatně montovány, nicméně je třeba zohledňovat skutečnost, zda jsou společně certifikovány. Následující KFV-produkty jsou přípustné v následujících kombinacích: Zadlabací zámky EE166 a EE99 či vícebodové zámky EE930, EE950 a EE960 ve spojení s kováním HOPPE Serie 138 a HEWI Serie 111, 114, 161, 163 a 171 EN 1125 = panikové uzávěry PE Využití této normy připadá na objekty, kde může vzniknout panika při úniku. Únikové dveře jsou v tomto případě vybaveny panikovými madly, které umožňují otevření dveří v celé šíři dveřního křídla. Bezpečný únik musí být zaručen bez znalosti daných prostor, i v kouři či ve tmě. V normě jsou uvedeny příklady jako kina, koncertní sály či úřady. ZAMEZENÍ PANIKY dle EN 1125 Zámky či vícebodové zámky a kování, které jsou osazovány dle EN 1125, mohou být montovány pouze jako certifikovaný komplet. Zadlabací zámky PE166 a PE99 či vícebodové zámky PE930, PE950 a PE960 ve spojení s panikovými madly BC- a BE-Pushbar (viz. dále)

ZÁCHRANA V NOUZI dle EN 179 Zámky či vícebodové zámky a kování mohou být dle EN 179 samostatně montovány, nicméně je třeba zohledňovat skutečnost, zda jsou společně certifikovány.

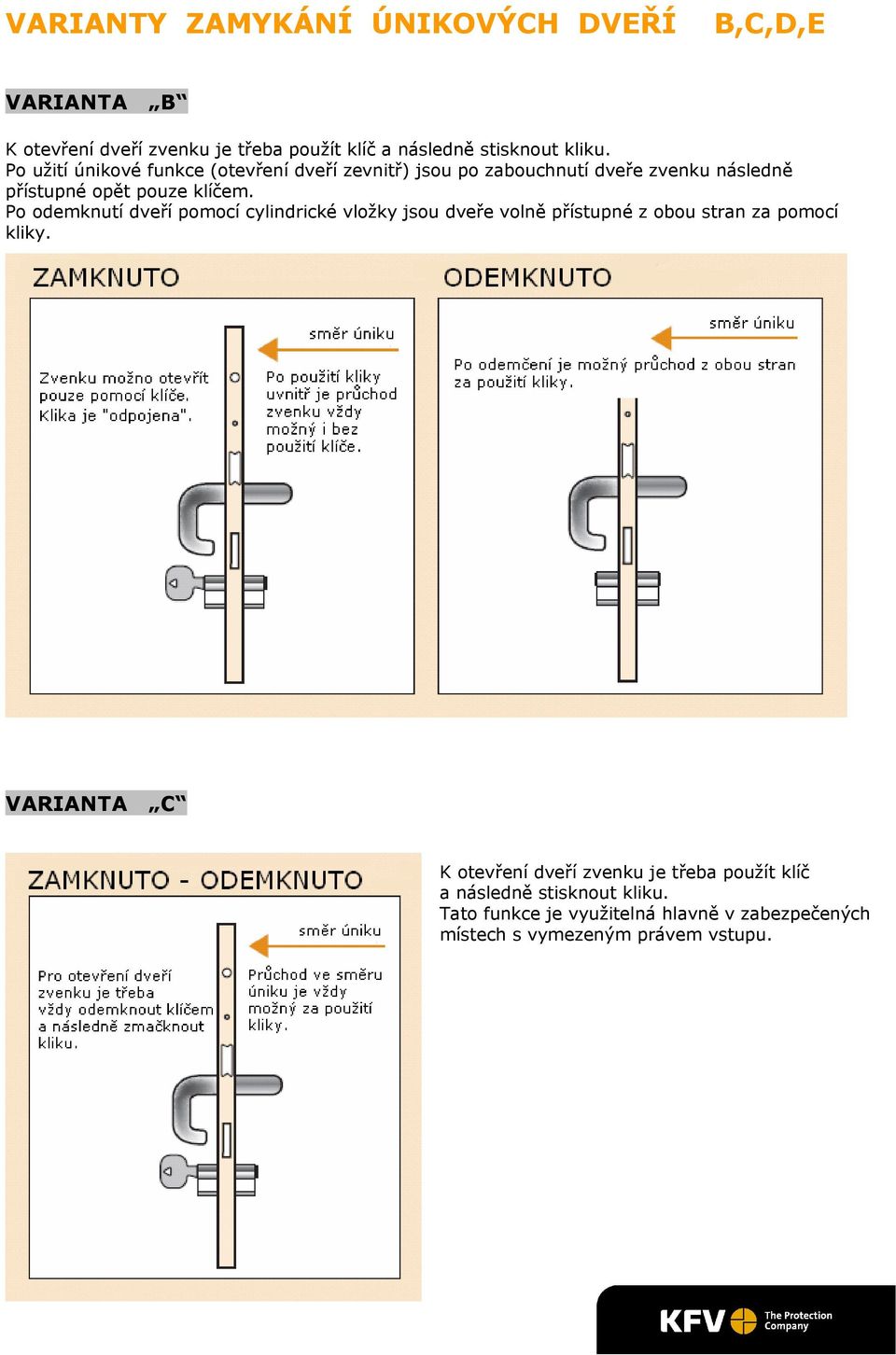

2 VARIANTY ZAMYKÁNÍ ÚNIKOVÝCH DVEŘÍ B,C,D,E VARIANTA B K otevření dveří zvenku je třeba použít klíč a následně stisknout kliku. Po užití únikové funkce (otevření dveří zevnitř) jsou po zabouchnutí dveře zvenku následně přístupné opět pouze klíčem. Po odemknutí dveří pomocí cylindrické vložky jsou dveře volně přístupné z obou stran za pomocí kliky. VARIANTA C K otevření dveří zvenku je třeba použít klíč a následně stisknout kliku. Tato funkce je využitelná hlavně v zabezpečených místech s vymezeným právem vstupu.

Po odemknutí dveří pomocí cylindrické vložky jsou dveře volně přístupné z obou stran za pomocí kliky.

3 VARIANTA D Z venkovní strany je možné dveře otevírat klikou pouze za podmínky, že dveře budou odemknuty. Tato varianta je využitelná především na schodištích, chodbách, uvnitř administrativních budov. VARIANTA E Zvenku je na dveřích pouze kování s koulí. Otevření dveří zvenku je možné pouze za pomocí klíče.

Tato varianta je využitelná především na schodištích, chodbách, uvnitř

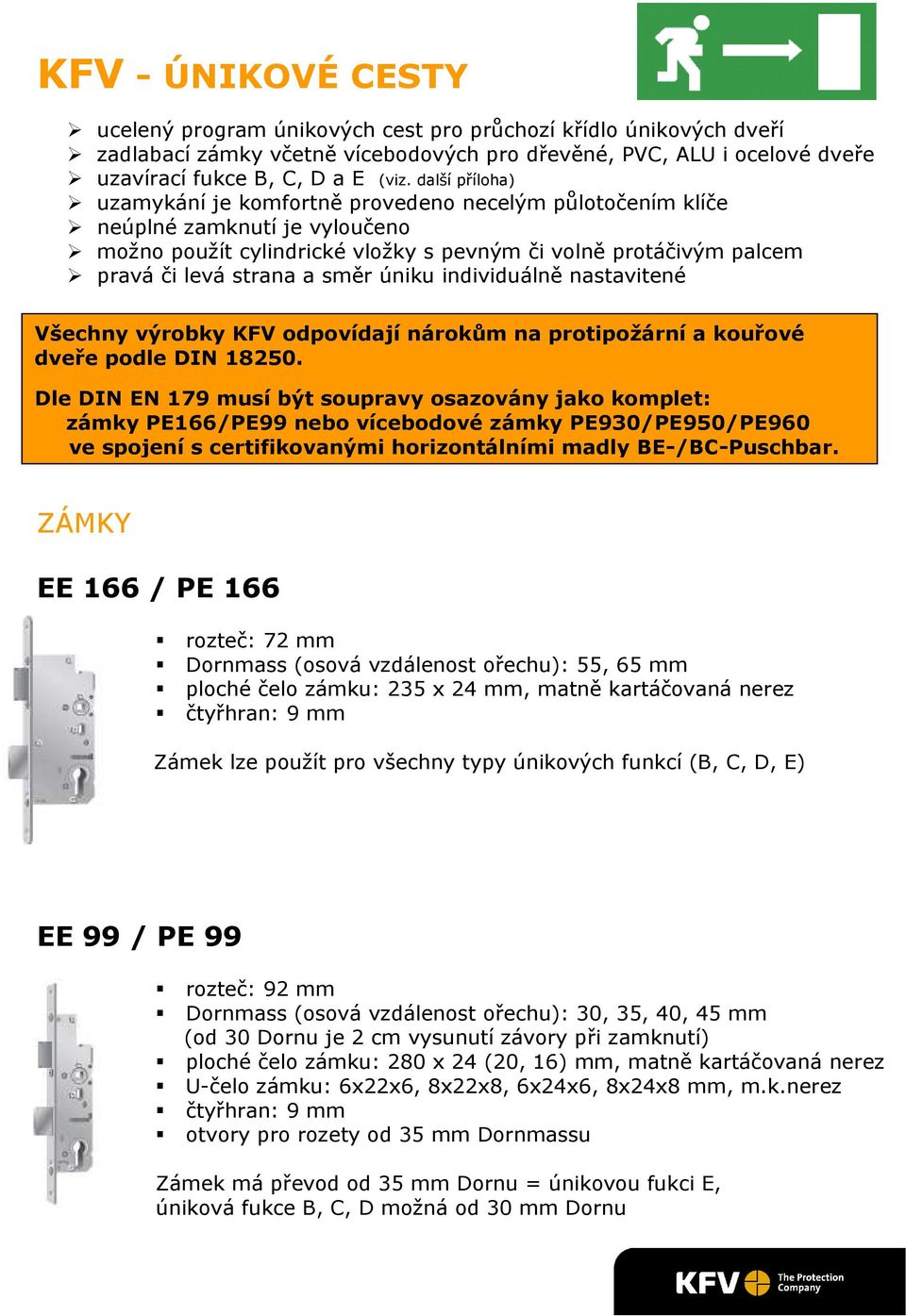

4 KFV - ÚNIKOVÉ CESTY ucelený program únikových cest pro průchozí křídlo únikových dveří zadlabací zámky včetně vícebodových pro dřevěné, PVC, ALU i ocelové dveře uzavírací fukce B, C, D a E (viz. další příloha) uzamykání je komfortně provedeno necelým půlotočením klíče neúplné zamknutí je vyloučeno možno použít cylindrické vložky s pevným či volně protáčivým palcem pravá či levá strana a směr úniku individuálně nastavitené Všechny výrobky KFV odpovídají nárokům na protipožární a kouřové dveře podle DIN Dle DIN EN 179 musí být soupravy osazovány jako komplet: zámky PE166/PE99 nebo vícebodové zámky PE930/PE950/PE960 ve spojení s certifikovanými horizontálními madly BE-/BC-Puschbar. ZÁMKY EE 166 / PE 166 rozteč: 72 mm Dornmass (osová vzdálenost ořechu): 55, 65 mm ploché čelo zámku: 235 x 24 mm, matně kartáčovaná nerez čtyřhran: 9 mm Zámek lze použít pro všechny typy únikových funkcí (B, C, D, E) EE 99 / PE 99 rozteč: 92 mm Dornmass (osová vzdálenost ořechu): 30, 35, 40, 45 mm (od 30 Dornu je 2 cm vysunutí závory při zamknutí) ploché čelo zámku: 280 x 24 (20, 16) mm, matně kartáčovaná nerez U-čelo zámku: 6x22x6, 8x22x8, 6x24x6, 8x24x8 mm, m.k.nerez čtyřhran: 9 mm otvory pro rozety od 35 mm Dornmassu Zámek má převod od 35 mm Dornu = únikovou fukci E, úniková fukce B, C, D možná od 30 mm Dornu

úniku individuálně nastavitené Všechny výrobky KFV odpovídají nárokům na protipožární a kouřové dveře podle DIN 18250.

5 VÍCEBODOVÉ ZÁMKY EE 930 / PE 930 hlavní zámek a 2 přídavné zámky s dvěma trny o průměru 8 mm EE 950 / PE 950 hlavní zámek a 2 přídavné zámky s dvěma háky tl.8 mm EE 960 / PE 960 hlavní zámek a 2 přídavné zámky s dvěma trny a háky rozteč: 92 mm pro Dornmass (osová vzdálenost ořechu): 30, 35, 40, 45 mm rozteč: 72 mm pro Dornmass (osová vzdálenost ořechu): 55, 65 mm od 30 Dornu je 2 cm vysunutí závory při zamknutí ploché čelo zámku: 24,20,16 mm, tl.2,5 mm, matně kartáčovaná nerez U-čelo zámku: 6x22x6, 8x22x8, 6x24x6, 8x24x8 mm, matně kartáčovaná nerez čtyřhran: 9 mm otvory pro rozety od 35 mm Dornmassu standardní příslušenství pro vícebodové zámky Zámek má převod od 35 mm Dornu = únikovou funkci E, úniková fukce B, C, D možná od 30 mm Dornu PROVEDENÍ VÍCEBODOVÉHO ZÁMKU pro standardní 1-křídlé dveře - B 001

55, 65 mm od 30 Dornu je 2 cm vysunutí závory při zamknutí ploché čelo zámku: 24,20,16 mm, tl.

6 KOVÁNÍ Zámky KFV EE je možné osadit dle EN 179 výhradně s certifikovaným kováním, které je odzkoušeno (HOPPE DO 20.5, HOPPE DO 20.20, HEWI DO 20.13, FSB DO 20.3, OGRO DO 20.4). Popis Typ Rozteč Tl.dveří Čtyřhran Materiál KFV-č.artiklu Obj.č. KFV panikové zámky PE 166, PE 99 a vícebodové zámky PE 930, PE 950 a PE 960 jsou kombinovatelné s KFV panikovými madly: Popis Rozteč barva/povrch KFV-č.artiklu Obj.č. KFV CZ - tel I./2007
