1 Program SeleCAD - modul OptiLine (parapetní kanály, podlahové krabice, sloupy a sloupky) pro AutoCAD LT a FULL

2 1

3 Obsah příručky : Obsah 2 Úvod 3 Nastavení projektu 4 Katalog 5 Příkazy pro úpravu 9 a) Přepnutí módu výběru trasy a detailu 9 b) SeleCAD editor editace milníků, podl. krabic, sloupů a sloupků 10 c) Zobrazení informací o prvku 11 Generovat legendu použitých prvků 13 Generovat tabulku materiálu 14 Volba typu zařízení Parapetní kanál 16 a) Kreslení definiční křivky 16 b) Nastavení trasy 17 Úprava nastavení hlavní trasy 24 Vložit symbol zařízení 25 Vykreslit rozpisku symbolu modulu OptiLine 27 Vykreslit detail symbolu modulu OptiLine parapetní kanál 28 Generovat trasu 30 Vložit vertikální úsek 31 Připojit trasu 34 Vložit milník vynuceného dělení 36 Vložit milník změna orientace 37 Vložit milník průchodu zdí Podlahová krabice 40 Zakreslení a nastavení podlahové krabice Obslužný sloup 49 Zakreslení a nastavení sloupu Obslužný sloupek 53 Zakreslení a nastavení sloupku 53 2, 3, 4. Podlahová krabice, obslužný sloup a sloupek 57 Kopírovat symbol 57 Vykreslit detail symbolu modulu OptiLine 58 Vykreslit detail symbolu modulu OptiLine 58 Vložit symbol z katalogu 60 Zobrazit/skrýt hladiny pro parapetní kanál 62 Zobrazit/skrýt hladiny pro podlahové krabice, sloupy a sloupky 64 Příkazy nabídky 67 2

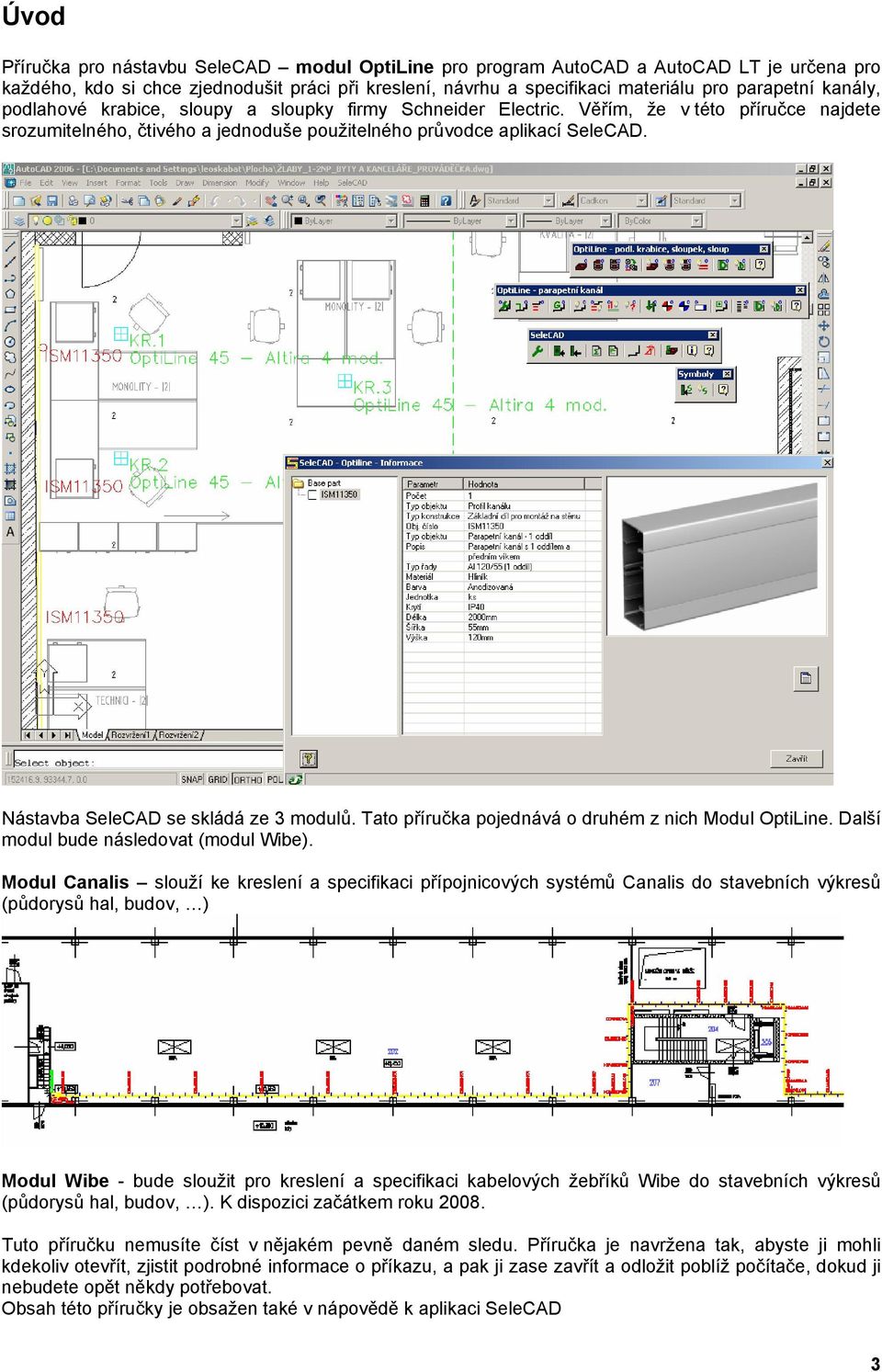

4 Úvod Příručka pro nástavbu SeleCAD modul OptiLine pro program AutoCAD a AutoCAD LT je určena pro každého, kdo si chce zjednodušit práci při kreslení, návrhu a specifikaci materiálu pro parapetní kanály, podlahové krabice, sloupy a sloupky firmy Schneider Electric. Věřím, že v této příručce najdete srozumitelného, čtivého a jednoduše použitelného průvodce aplikací SeleCAD. Nástavba SeleCAD se skládá ze 3 modulů. Tato příručka pojednává o druhém z nich Modul OptiLine. Další modul bude následovat (modul Wibe). Modul Canalis slouží ke kreslení a specifikaci přípojnicových systémů Canalis do stavebních výkresů (půdorysů hal, budov, ) Modul Wibe - bude sloužit pro kreslení a specifikaci kabelových žebříků Wibe do stavebních výkresů (půdorysů hal, budov, ). K dispozici začátkem roku Tuto příručku nemusíte číst v nějakém pevně daném sledu. Příručka je navržena tak, abyste ji mohli kdekoliv otevřít, zjistit podrobné informace o příkazu, a pak ji zase zavřít a odložit poblíž počítače, dokud ji nebudete opět někdy potřebovat. Obsah této příručky je obsažen také v nápovědě k aplikaci SeleCAD 3

5 4

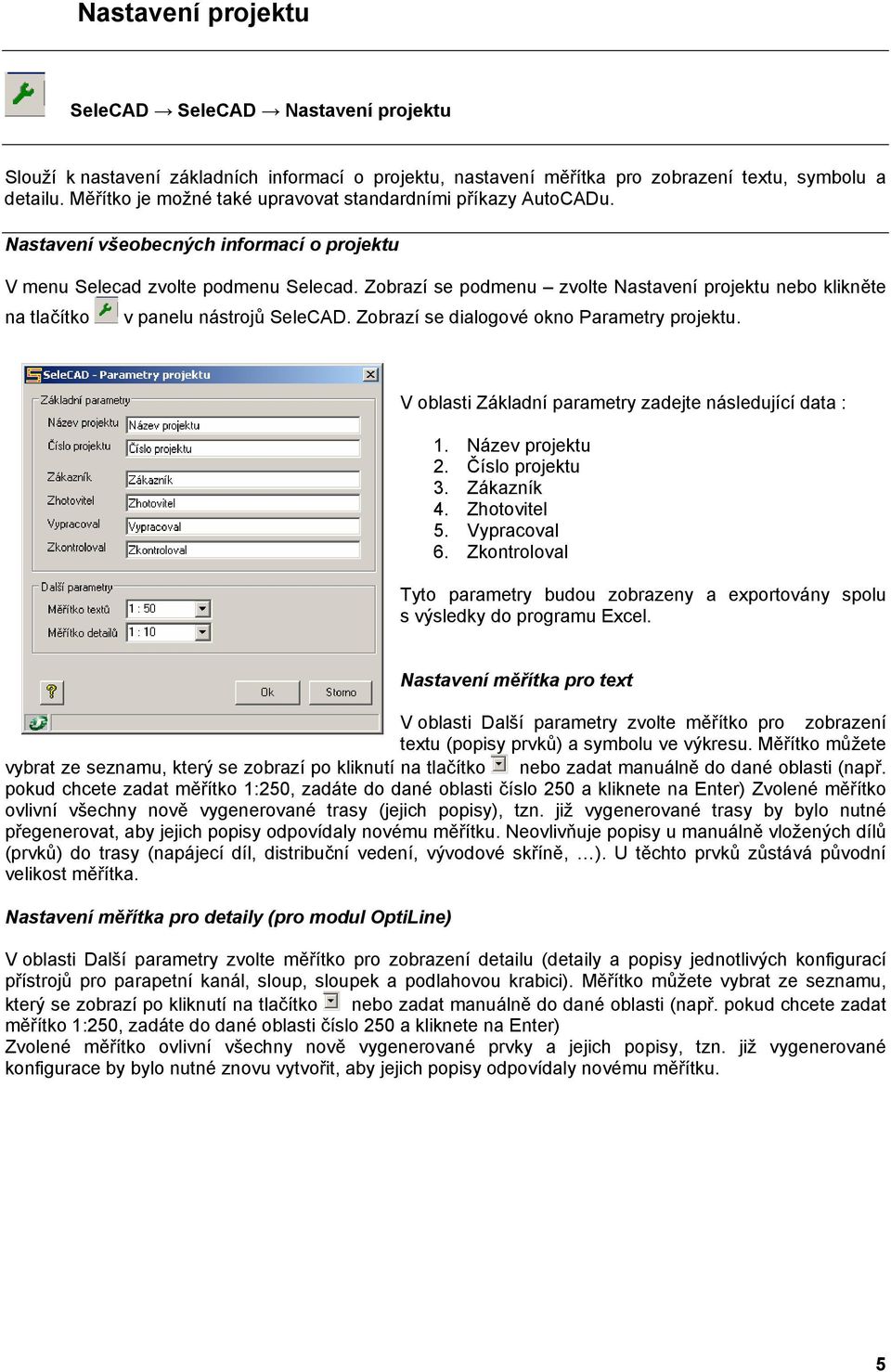

6 Nastavení projektu SeleCAD SeleCAD Nastavení projektu Slouží k nastavení základních informací o projektu, nastavení měřítka pro zobrazení textu, symbolu a detailu. Měřítko je možné také upravovat standardními příkazy AutoCADu. Nastavení všeobecných informací o projektu V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Nastavení projektu nebo klikněte na tlačítko v panelu nástrojů SeleCAD. Zobrazí se dialogové okno Parametry projektu. V oblasti Základní parametry zadejte následující data : 1. Název projektu 2. Číslo projektu 3. Zákazník 4. Zhotovitel 5. Vypracoval 6. Zkontroloval Tyto parametry budou zobrazeny a exportovány spolu s výsledky do programu Excel. Nastavení měřítka pro text V oblasti Další parametry zvolte měřítko pro zobrazení textu (popisy prvků) a symbolu ve výkresu. Měřítko můžete vybrat ze seznamu, který se zobrazí po kliknutí na tlačítko nebo zadat manuálně do dané oblasti (např. pokud chcete zadat měřítko 1:250, zadáte do dané oblasti číslo 250 a kliknete na Enter) Zvolené měřítko ovlivní všechny nově vygenerované trasy (jejich popisy), tzn. již vygenerované trasy by bylo nutné přegenerovat, aby jejich popisy odpovídaly novému měřítku. Neovlivňuje popisy u manuálně vložených dílů (prvků) do trasy (napájecí díl, distribuční vedení, vývodové skříně, ). U těchto prvků zůstává původní velikost měřítka. Nastavení měřítka pro detaily (pro modul OptiLine) V oblasti Další parametry zvolte měřítko pro zobrazení detailu (detaily a popisy jednotlivých konfigurací přístrojů pro parapetní kanál, sloup, sloupek a podlahovou krabici). Měřítko můžete vybrat ze seznamu, který se zobrazí po kliknutí na tlačítko nebo zadat manuálně do dané oblasti (např. pokud chcete zadat měřítko 1:250, zadáte do dané oblasti číslo 250 a kliknete na Enter) Zvolené měřítko ovlivní všechny nově vygenerované prvky a jejich popisy, tzn. již vygenerované konfigurace by bylo nutné znovu vytvořit, aby jejich popisy odpovídaly novému měřítku. 5

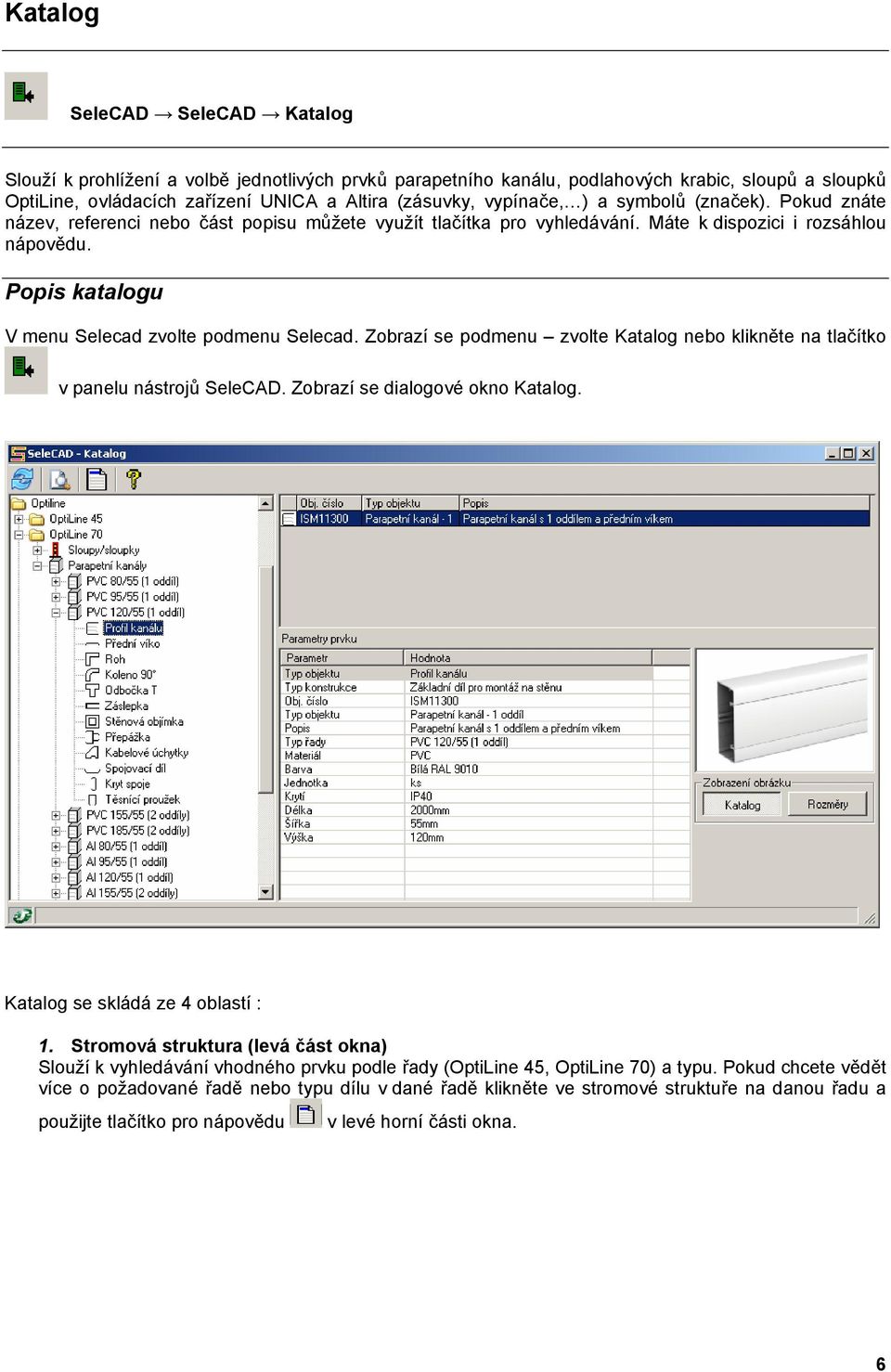

7 Katalog SeleCAD SeleCAD Katalog Slouží k prohlížení a volbě jednotlivých prvků parapetního kanálu, podlahových krabic, sloupů a sloupků OptiLine, ovládacích zařízení UNICA a Altira (zásuvky, vypínače, ) a symbolů (značek). Pokud znáte název, referenci nebo část popisu můžete využít tlačítka pro vyhledávání. Máte k dispozici i rozsáhlou nápovědu. Popis katalogu V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Katalog nebo klikněte na tlačítko v panelu nástrojů SeleCAD. Zobrazí se dialogové okno Katalog. Katalog se skládá ze 4 oblastí : 1. Stromová struktura (levá část okna) Slouží k vyhledávání vhodného prvku podle řady (OptiLine 45, OptiLine 70) a typu. Pokud chcete vědět více o požadované řadě nebo typu dílu v dané řadě klikněte ve stromové struktuře na danou řadu a použijte tlačítko pro nápovědu v levé horní části okna. 6

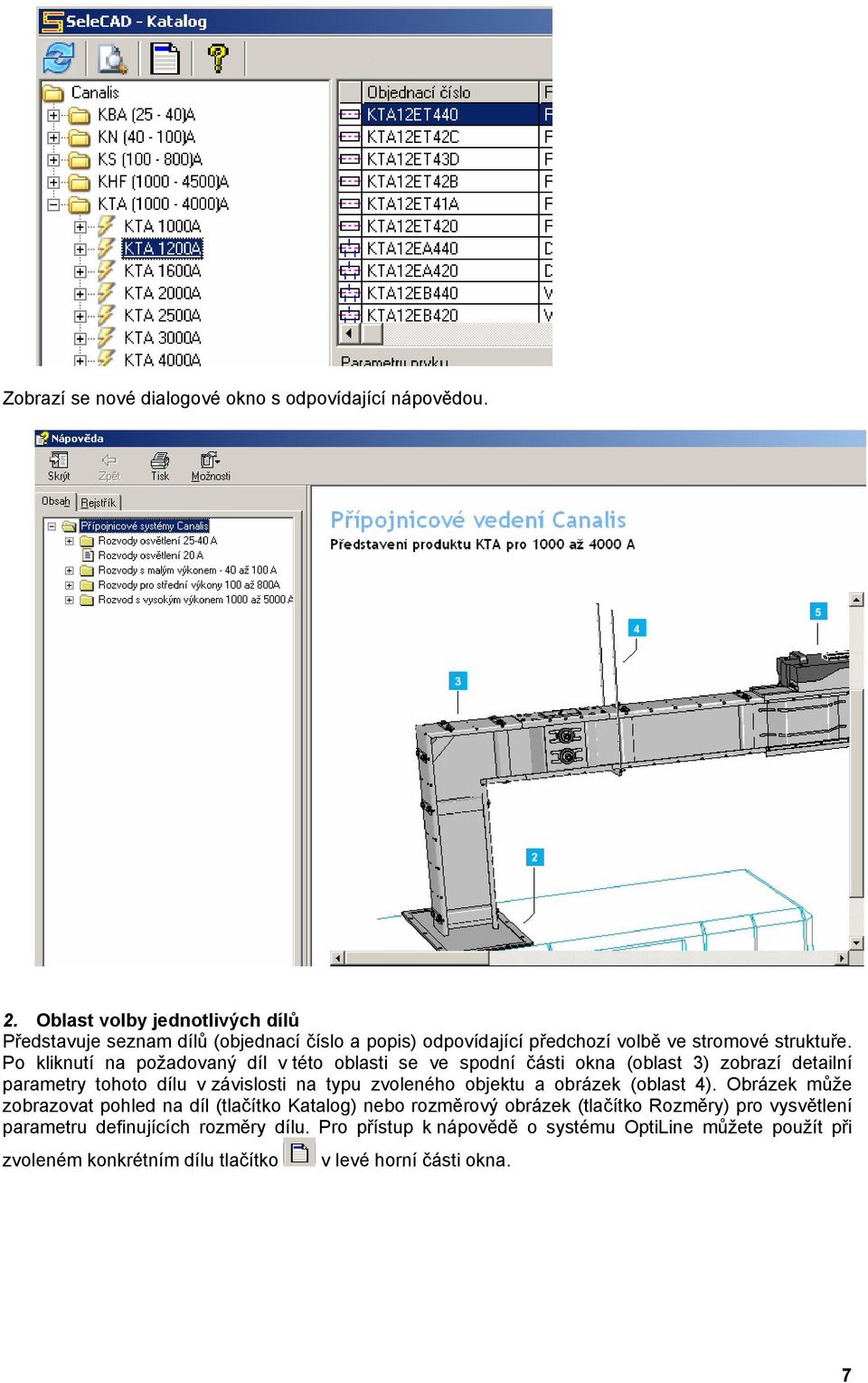

8 Zobrazí se nové dialogové okno s odpovídající nápovědou. 2. Oblast volby jednotlivých dílů Představuje seznam dílů (objednací číslo a popis) odpovídající předchozí volbě ve stromové struktuře. Po kliknutí na požadovaný díl v této oblasti se ve spodní části okna (oblast 3) zobrazí detailní parametry tohoto dílu v závislosti na typu zvoleného objektu a obrázek (oblast 4). Obrázek může zobrazovat pohled na díl (tlačítko Katalog) nebo rozměrový obrázek (tlačítko Rozměry) pro vysvětlení parametru definujících rozměry dílu. Pro přístup k nápovědě o systému OptiLine můžete použít při zvoleném konkrétním dílu tlačítko v levé horní části okna. 7

9 3. Obrázek Může zobrazovat pohled na díl (tlačítko Katalog) nebo rozměrový obrázek pouze pro některé díly (tlačítko Rozměry) pro vysvětlení parametru definujících rozměry dílu (pouze pro některé prvky). Katalog lze otevřít i mimo samotnou aplikaci pro zobrazení a vyhledávání potřebných informaci o parapetním kanálu OptiLine, sloupech/sloupcích a podlahových krabicích.. Popis tlačítek v Katalogu Tlačítkem v levé horní části dialogového okna Katalog je k dispozici rozsáhlá nápověda k nabídce řady OptiLine (popis, použití, technické parametry, manuály, ). Tato nápověda je provázána s volbou provedenou v oblasti volby jednotlivých prvků (oblast 2), která se zobrazuje s ohledem na výběr ve stromové struktuře zobrazené v levé části okna (oblast 1). Nejdříve tedy zvolte požadovanou řadu, typ prvku ve stromové struktuře a v pravé části okna (oblasti 2) zvolte požadovaný konkrétní díl (objednací číslo). Pro zobrazení vysvětlujícího popisu klikněte na nápovědy pro zvolený díl.. Zobrazí se standardní dialogové okno 8

10 Tlačítkem v levé horní části dialogového okna Katalog je možné zrušit všechny filtry na řady (pokud jsou použity) a znovu se načtou všechna data z databáze (zobrazí se kompletní katalog), např. po provedení hledání v katalogu pomocí tlačítka Hledat. Tlačítkem v levé horní části dialogového okna Katalog se zobrazí okno pro vyhledávání v katalogu podle známého objednacího čísla nebo popisu. V oblasti Hledat zvolíte položku podle toho co chcete hledat a do oblasti Co hledat zadáte hledané objednací číslo nebo popis a kliknete na tlačítko Hledej. Je možné zadat i část objednacího čísla nebo popisu. Pro návrat do původní stromové struktury katalogu použijte tlačítko. Tlačítkem v levé horní části dialogového okna Katalog se zobrazí okno nápovědy pro práci s katalogem a ovládání aplikace. 9

11 Příkazy pro úpravu a. Přepnutí módu výběru trasy a detailu SeleCAD SeleCAD Skupiny Přepíná režim výběru trasy (skupin) mezi volbou celé trasy nebo jednotlivých prvků (dílů vedení). Pro modul OptiLine je tento příkaz použit také pro úpravu detailu (parapetního kanálu, sloupu, sloupku a podlahové krabice). Přepnutí módu výběru skupin V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Skupiny nebo klikněte na tlačítko v panelu nástrojů SeleCAD. V příkazovém řádku se zobrazí aktuální nastavení volby skupiny Mód výběru celé trasy nebo Mód výběru prvků. Kliknutím na toto tlačítko dochází k přepínání mezi oběma režimy. Mód výběru celé trasy kliknutím na jakoukoli část trasy se automaticky zvolí celá trasa. Kliknutím na detail vykreslený pomocí modulu OptiLine se automaticky zvolí celý detail. Mód výběru prvků kliknutím na část trasy se volí pouze zvolená část (zruší se volba výběru celé trasy). Kliknutím na detail vykreslený pomocí modulu OptiLine se volí pouze zvolená část. Díky tomuto příkazu je možné upravit rozmístění instalačních přístrojů pro parapetní kanály, sloupy,.. 10

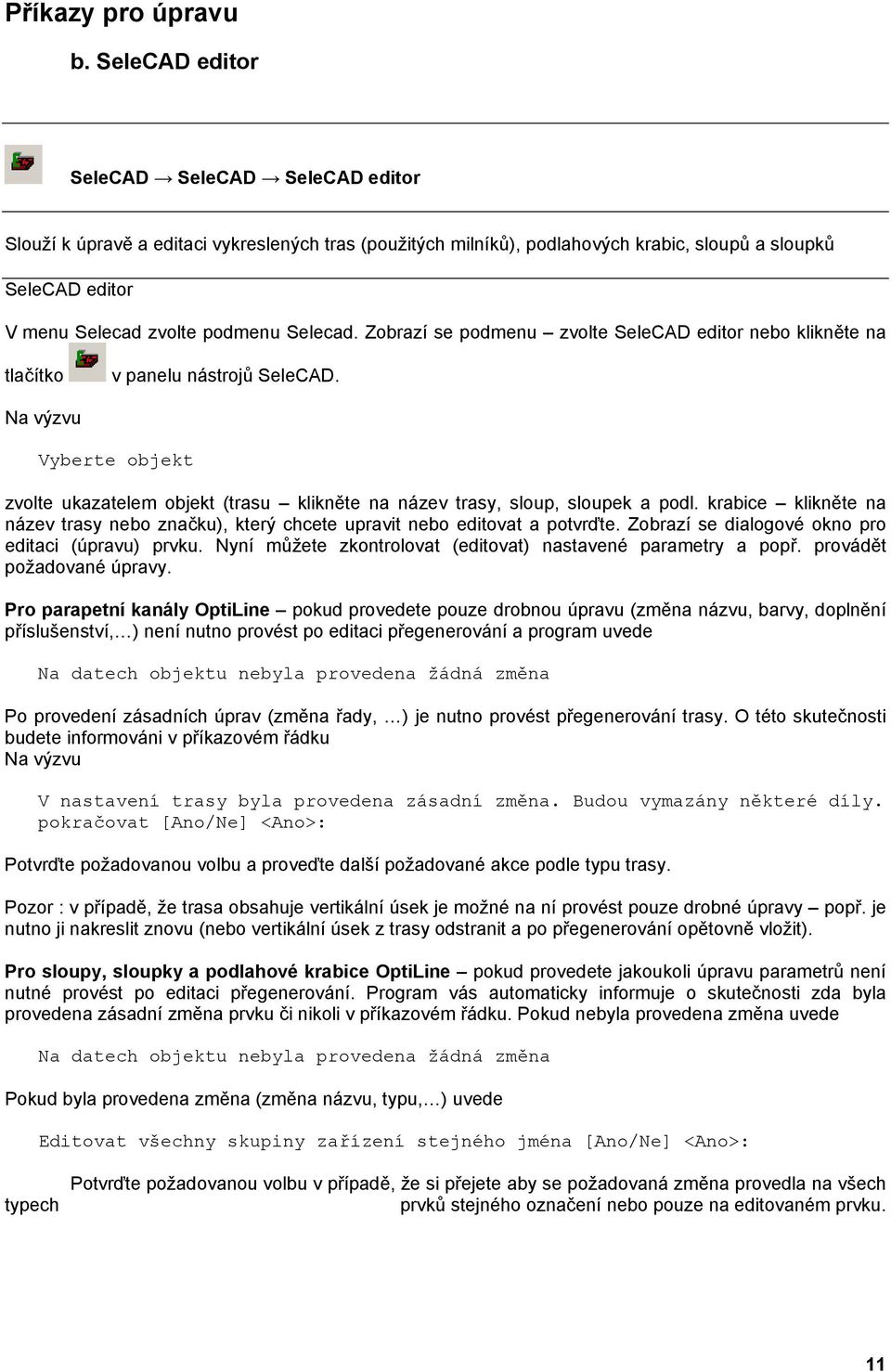

12 Příkazy pro úpravu b. SeleCAD editor SeleCAD SeleCAD SeleCAD editor Slouží k úpravě a editaci vykreslených tras (použitých milníků), podlahových krabic, sloupů a sloupků SeleCAD editor V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte SeleCAD editor nebo klikněte na tlačítko v panelu nástrojů SeleCAD. Na výzvu Vyberte objekt zvolte ukazatelem objekt (trasu klikněte na název trasy, sloup, sloupek a podl. krabice klikněte na název trasy nebo značku), který chcete upravit nebo editovat a potvrďte. Zobrazí se dialogové okno pro editaci (úpravu) prvku. Nyní můžete zkontrolovat (editovat) nastavené parametry a popř. provádět požadované úpravy. Pro parapetní kanály OptiLine pokud provedete pouze drobnou úpravu (změna názvu, barvy, doplnění příslušenství, ) není nutno provést po editaci přegenerování a program uvede Na datech objektu nebyla provedena žádná změna Po provedení zásadních úprav (změna řady, ) je nutno provést přegenerování trasy. O této skutečnosti budete informováni v příkazovém řádku Na výzvu V nastavení trasy byla provedena zásadní změna. Budou vymazány některé díly. pokračovat [Ano/Ne] <Ano>: Potvrďte požadovanou volbu a proveďte další požadované akce podle typu trasy. Pozor : v případě, že trasa obsahuje vertikální úsek je možné na ní provést pouze drobné úpravy popř. je nutno ji nakreslit znovu (nebo vertikální úsek z trasy odstranit a po přegenerování opětovně vložit). Pro sloupy, sloupky a podlahové krabice OptiLine pokud provedete jakoukoli úpravu parametrů není nutné provést po editaci přegenerování. Program vás automaticky informuje o skutečnosti zda byla provedena zásadní změna prvku či nikoli v příkazovém řádku. Pokud nebyla provedena změna uvede Na datech objektu nebyla provedena žádná změna Pokud byla provedena změna (změna názvu, typu, ) uvede Editovat všechny skupiny zařízení stejného jména [Ano/Ne] <Ano>: typech Potvrďte požadovanou volbu v případě, že si přejete aby se požadovaná změna provedla na všech prvků stejného označení nebo pouze na editovaném prvku. 11

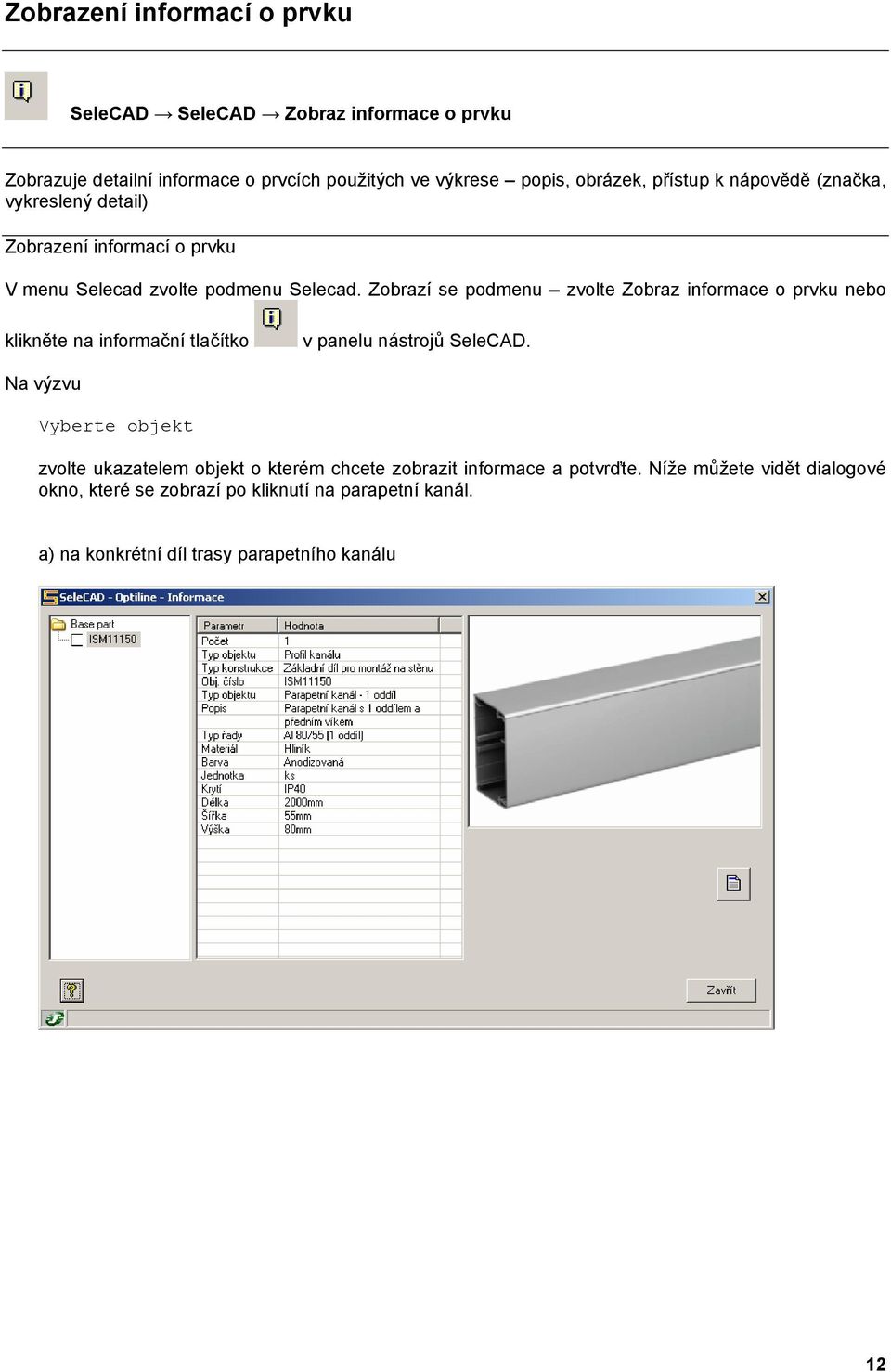

13 Zobrazení informací o prvku SeleCAD SeleCAD Zobraz informace o prvku Zobrazuje detailní informace o prvcích použitých ve výkrese popis, obrázek, přístup k nápovědě (značka, vykreslený detail) Zobrazení informací o prvku V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Zobraz informace o prvku nebo klikněte na informační tlačítko v panelu nástrojů SeleCAD. Na výzvu Vyberte objekt zvolte ukazatelem objekt o kterém chcete zobrazit informace a potvrďte. Níže můžete vidět dialogové okno, které se zobrazí po kliknutí na parapetní kanál. a) na konkrétní díl trasy parapetního kanálu 12

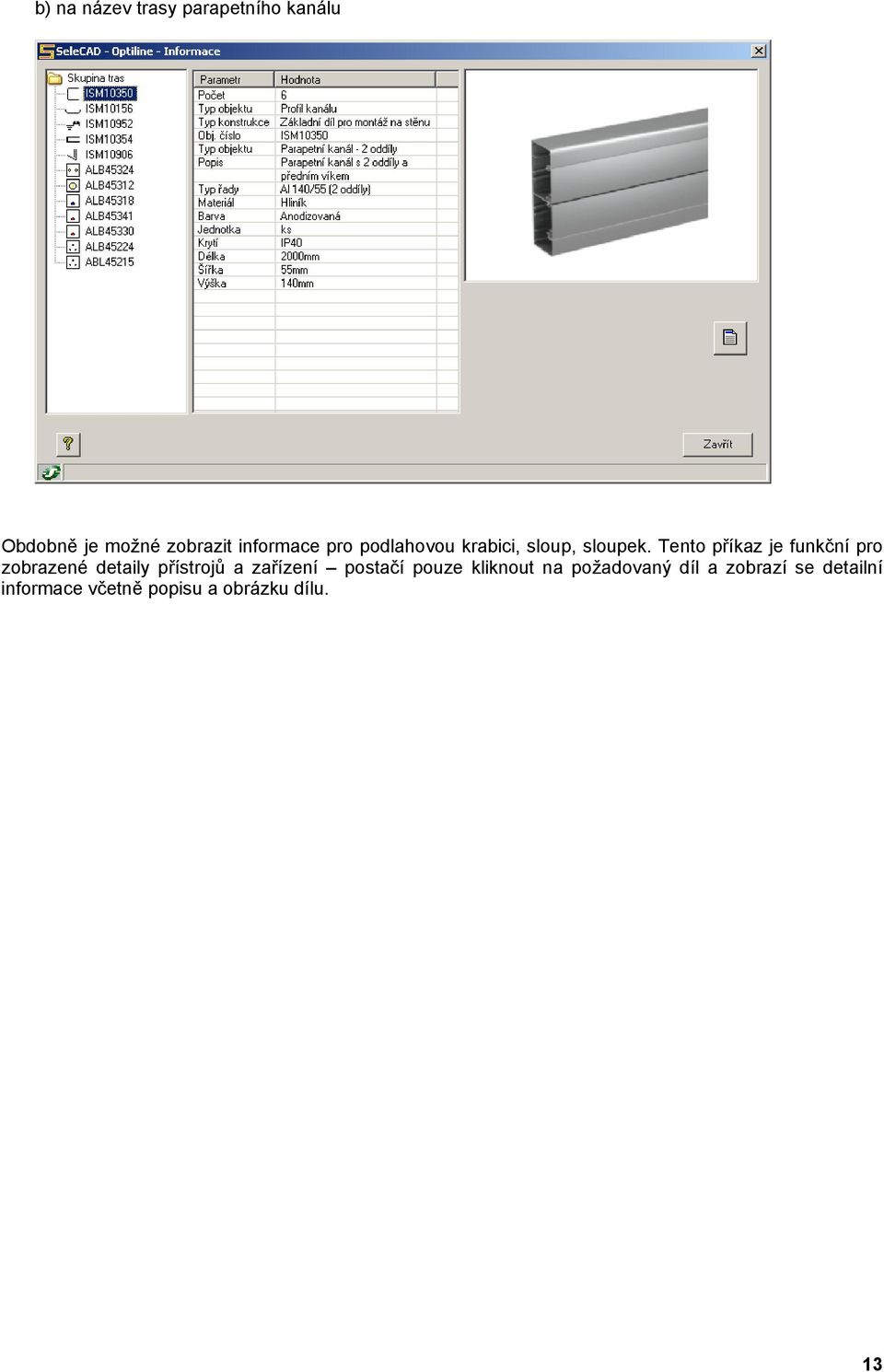

14 b) na název trasy parapetního kanálu Obdobně je možné zobrazit informace pro podlahovou krabici, sloup, sloupek. Tento příkaz je funkční pro zobrazené detaily přístrojů a zařízení postačí pouze kliknout na požadovaný díl a zobrazí se detailní informace včetně popisu a obrázku dílu. 13

15 Generovat legendu použitých prvků SeleCAD SeleCAD Generovat legendu Vygeneruje tabulku s legendou použitých značek a symbolů ve výkrese. Generovat legendu V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Generovat legendu nebo klikněte na tlačítko v panelu nástrojů SeleCAD. Na výzvu Určete bod pro vložení <0,0,0>: Zvolte ukazatelem bod pro vložení legendy do výkresu a klikněte. Zobrazí se tabulka s legendou použitých prvků ve výkrese. Místo vložení legendy odpovídá levému hornímu rohu tabulky. Příklad legendy : 14

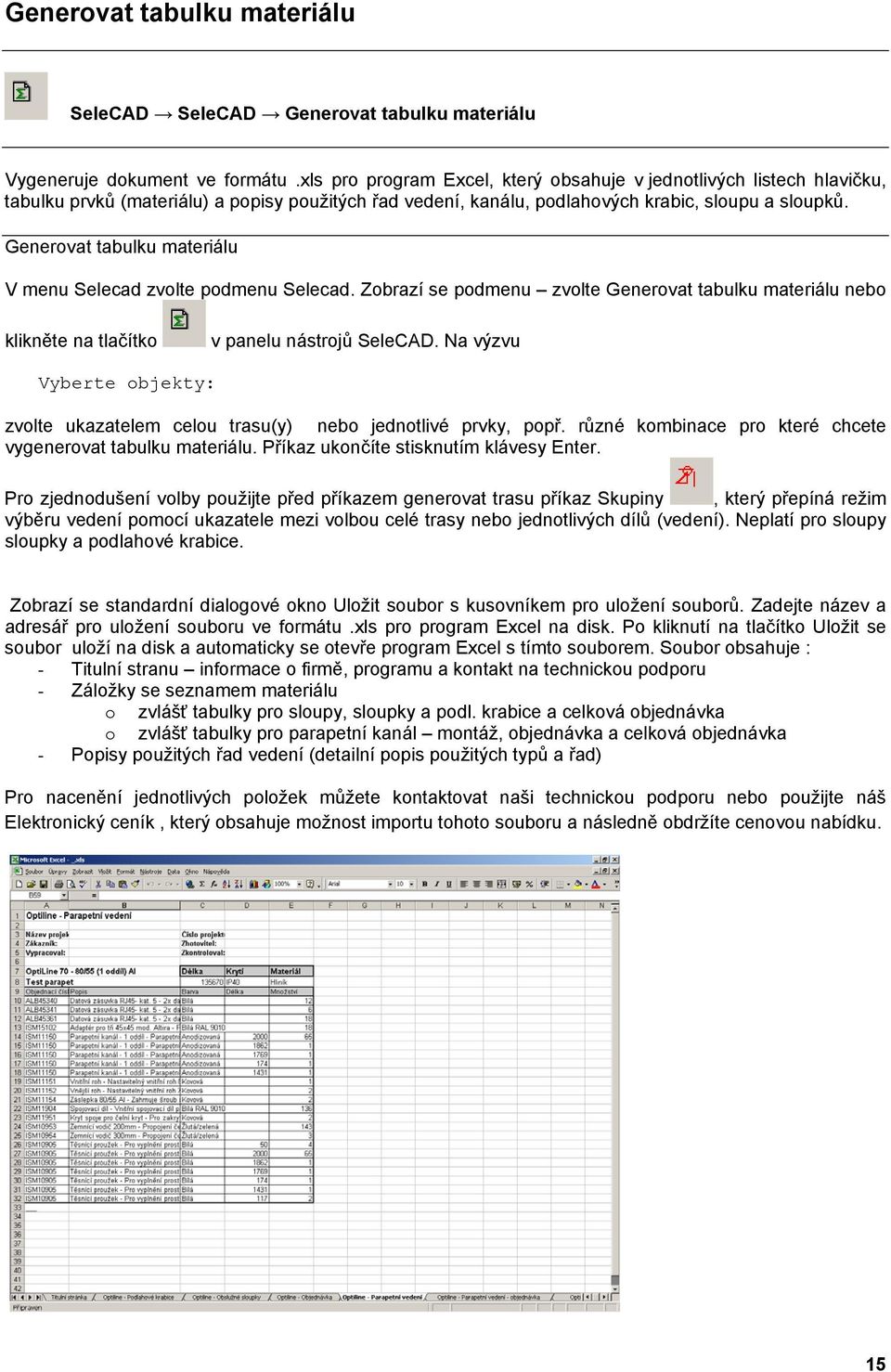

16 Generovat tabulku materiálu SeleCAD SeleCAD Generovat tabulku materiálu Vygeneruje dokument ve formátu.xls pro program Excel, který obsahuje v jednotlivých listech hlavičku, tabulku prvků (materiálu) a popisy použitých řad vedení, kanálu, podlahových krabic, sloupu a sloupků. Generovat tabulku materiálu V menu Selecad zvolte podmenu Selecad. Zobrazí se podmenu zvolte Generovat tabulku materiálu nebo klikněte na tlačítko v panelu nástrojů SeleCAD. Na výzvu Vyberte objekty: zvolte ukazatelem celou trasu(y) nebo jednotlivé prvky, popř. různé kombinace pro které chcete vygenerovat tabulku materiálu. Příkaz ukončíte stisknutím klávesy Enter. Pro zjednodušení volby použijte před příkazem generovat trasu příkaz Skupiny, který přepíná režim výběru vedení pomocí ukazatele mezi volbou celé trasy nebo jednotlivých dílů (vedení). Neplatí pro sloupy sloupky a podlahové krabice. Zobrazí se standardní dialogové okno Uložit soubor s kusovníkem pro uložení souborů. Zadejte název a adresář pro uložení souboru ve formátu.xls pro program Excel na disk. Po kliknutí na tlačítko Uložit se soubor uloží na disk a automaticky se otevře program Excel s tímto souborem. Soubor obsahuje : - Titulní stranu informace o firmě, programu a kontakt na technickou podporu - Záložky se seznamem materiálu o zvlášť tabulky pro sloupy, sloupky a podl. krabice a celková objednávka o zvlášť tabulky pro parapetní kanál montáž, objednávka a celková objednávka - Popisy použitých řad vedení (detailní popis použitých typů a řad) Pro nacenění jednotlivých položek můžete kontaktovat naši technickou podporu nebo použijte náš Elektronický ceník, který obsahuje možnost importu tohoto souboru a následně obdržíte cenovou nabídku. 15

17 Volba typů zařízení 1. Parapetní kanál 2. Podlahová krabice 3. Obslužný sloup 4. Obslužný sloupek 16

18 1. Parapetní kanál Zakreslení a nastavení trasy a. Kreslení definiční křivky SeleCAD SeleCAD Křivka Slouží k nakreslení definiční křivky, která představuje trasu kudy povede parapetní kanál (povrch zdi). Kreslení definiční křivky Nakreslete definiční trasu (představuje trasu kudy povede parapetní kanál). V menu Selecad zvolte podmenu SeleCAD. Zobrazí se podmenu zvolte Křivka nebo klikněte na tlačítko SeleCAD. Na výzvu Určete počáteční bod: v panelu nástrojů zvolte ukazatelem počáteční bod a klikněte. Doporučujeme, aby počáteční bod definiční trasy odpovídal počátku vedení trasy. Na výzvu Určete další bod nebo [Oblouk/Polotloušťka/Délka/Zpět/Tloušťka]: posunujte ukazatel myši ve směru trasy a klikněte pro ukončení trasy nebo zadejte vzdálenost. Příkaz ukončíte stisknutím klávesy Enter. Pro parapetní kanál je možné používat pro obcházení překážek jakékoli úhly. V případě, že pro danou trasu neexistuje koleno (pro jiné úhly) nebude žádné koleno použito (koleno bude vytvořeno ze dvou rovných dílů). 17

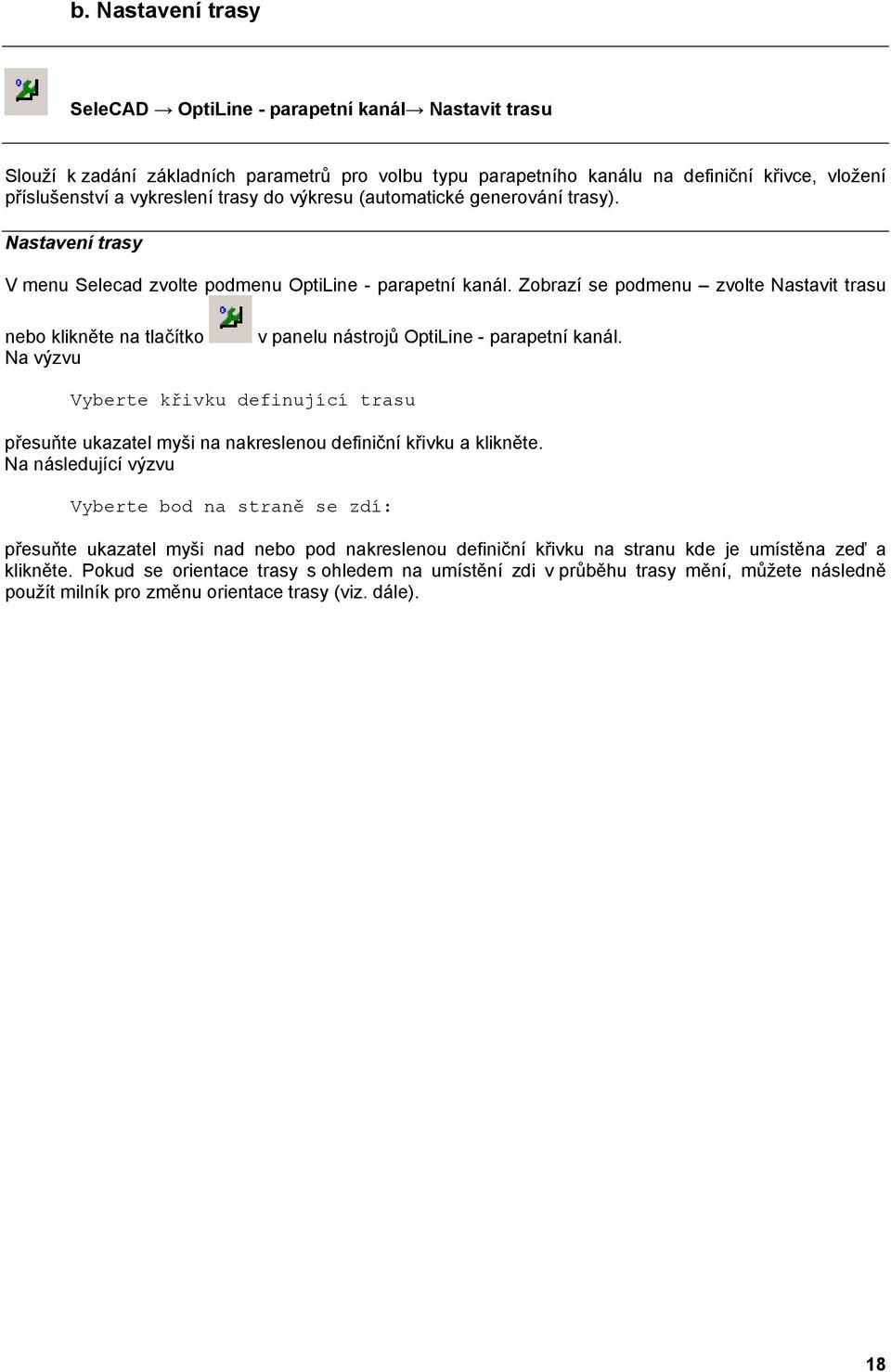

19 b. Nastavení trasy SeleCAD OptiLine - parapetní kanál Nastavit trasu Slouží k zadání základních parametrů pro volbu typu parapetního kanálu na definiční křivce, vložení příslušenství a vykreslení trasy do výkresu (automatické generování trasy). Nastavení trasy V menu Selecad zvolte podmenu OptiLine - parapetní kanál. Zobrazí se podmenu zvolte Nastavit trasu nebo klikněte na tlačítko Na výzvu v panelu nástrojů OptiLine - parapetní kanál. Vyberte křivku definující trasu přesuňte ukazatel myši na nakreslenou definiční křivku a klikněte. Na následující výzvu Vyberte bod na straně se zdí: přesuňte ukazatel myši nad nebo pod nakreslenou definiční křivku na stranu kde je umístěna zeď a klikněte. Pokud se orientace trasy s ohledem na umístění zdi v průběhu trasy mění, můžete následně použít milník pro změnu orientace trasy (viz. dále). 18

20 Zobrazí se dialogové okno Parapetní kanál ve kterém je zvolena záložka Základní nastavení. Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Parapetní kanál záložka Základní nastavení. Základní nastavení Uživatelský popis Orientace trasy - popis trasy zadaný uživatelem. Bude exportován do programu Excel a je zobrazen ve výkrese v popisu trasy. Povinný údaj!! - automaticky je zadána při spuštění příkazu Nastavit trasu pomocí ukazatele myši. Zde ji můžete uživatelsky upravit. Vyšrafovaná strana je strana se zdi. Montážní výška (mm) - okno pro zadání montážní výšky trasy v mm. Povinný údaj!! Je zobrazena ve výkrese v popisu trasy. Materiál Montáž - volba provedení parapetního kanálu základního dílu (PVC, hliník) - volba montáže parapetního kanálu (pouze montáž na stěnu). Následně zvolte v dialogovém okně Parapetní kanál záložku Profil kanálu, kde máte dvě možnosti voleb : 1. Přímá volba profilu toto okno slouží pro přímou volbu typu parapetního kanálu a přepážek 2. Výpočet profilu toto okno slouží pro volbu typu parapetního kanálu a přepážek s ohledem na zadané průřezy a počty kabelů 19

21 ad.1 Přímá volba profilu Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Profil kanálu Přímá volba profilu. Profil kanálu Přímá volba profilu Typ parapetního kanálu - zde je uveden seznam všech parapetních kanálů, které odpovídají vaši volbě provedené v záložce Základní nastavení. Slouží pro přímou volbu parapetního kanálu. Pokud si nejste jisti průřezem kanálu můžete použít tlačítko Výpočet profilu. Typ kanálu je zobrazena ve výkrese v popisu trasy. Informace o konfiguraci oddílu - představuje tabulku s maximálními průřezy s ohledem na počet oddílů a umístění přepážek do parapetního kanálu bez, s přístroji Unica, Altira nebo standardní montážní krabici Náhled na konfiguraci oddílu - Tento obrázek slouží k zadání vámi požadovaného počtu přepážek, který bude použit pro generování seznamu materiálu a detailu trasy pro parapetní kanál. Obrázek řezu parapetního kanálu je standardně bez přepážek. Po kliknutí myši do oblasti řezu kanálu, kde se umisťuji přepážky se přepážka automaticky vloží a zobrazí po opětovném kliknutí na přepážku je tato odstraněna. 20

22 ad.2 Výpočet profilu Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Profil kanálu Výpočet profilu. Profil kanálu Výpočet profilu Tabulka kabelů Nerovnost kabelu Zvolené kabely Průřez kabelu (mm2) Vyplnění drážky - v roletovém menu zvolte typ kabelu (silový, datový, telefonní) a následně počet a velikost jednotlivých kabelů, které chcete umístit do celé drážky nebo do jednoho oddílu (závisí na volbě parametrů níže). Pro vložení kabelu klikněte dvojitě na položku nebo na tlačítko. Pokud jste nenašli vhodný kabel, můžete ho manuálně vložit do okna, které je zobrazeno pod tabulkou (zadejte typ kabelu a průměr). Pro jeho vložení do seznamu Zvolené kabely klikněte na tlačítko umístěné vedle okna. - do tohoto okna zadejte koeficient nerovnosti kabelu - představuje kabely zvolené v seznamu kabelů. Kabely můžete do seznamu přidávat nebo odstraňovat pomocí tlačítek a. V případě potřeby můžete upravit počet zvolených kabelů dvojitým kliknutím na toto políčko. - toto políčko zobrazuje celkový průřez kabelu, který zabírají kabely ze seznamu zvolených kabelu. Pokud znáte celkový průřez všech kabelu, můžete ho manuálně zadat. Jde o jeden ze základních parametrů pro volbu parapetního kanálu. - zvolte jedno ze zobrazených políček pro zadání rezervy drážky. Můžete zvolit jednu ze standardních hodnot 40, 50, 60, 80 nebo uživatelskou hodnotu? 21

23 Montážní krabice Konfigurace přepážky Typ parapetního kanálu - zvolte jedno ze zobrazených tlačítek pro zadání nejhoršího případu na trase umístění montážní krabice. Volíte mezi případy umístění kabelů do parapetního kanálu bez, s přístroji Unica, Altira nebo standardní montážní krabici - zvolte jedno ze zvolených tlačítek pro volbu jak má být provedena kontrola max. průřezu kabelu zadaných v seznamu zvolených kabelů nebo v průřezu kabelu. Kontrola je provedena buď pro celou plochu kanálu nebo pro jeden oddíl mezi 2 přepážkami (program bere v úvahu max. velikost daného oddílu v kanále) - zde je uveden seznam všech parapetních kanálů, které odpovídají vaši volbě provedené v záložce Základní nastavení a v levé části tohoto okna. Slouží pro volbu vhodného parapetního kanálu. Typ kanálu je zobrazena ve výkrese v popisu trasy. Informace pro zvolenou konfiguraci oddílu - představuje tabulku s maximálními průřezy s ohledem na počet oddílů a umístění kabelů do parapetního kanálu bez, s přístroji Unica, Altira nebo standardní montážní krabici. Poslední sloupec v tabulce zobrazuje aktuální vyplnění daného oddílu s ohledem na parametry zadané v levé části okna. Náhled na konfiguraci oddílu - Tento obrázek slouží k zadání vámi požadovaného počtu přepážek, který bude použit pro generování seznamu materiálu a detailu trasy pro parapetní kanál. Obrázek řezu parapetního kanálu je standardně bez přepážek. Po kliknutí myši do oblasti řezu kanálu, kde se umisťuji přepážky se přepážka automaticky vloží a zobrazí po opětovném kliknutí na přepážku je tato odstraněna. V dialogovém okně Parapetní kanály zvolte záložku Další nastavení a zadejte požadované doplňky a příslušenství pro vámi zvolenou trasu. Pokud některá z těchto položek je skrytá nebo šedivá pak tento díl není možné zvolit pro vámi použitou trasu. Tyto díly nebudou vykresleny do trasy, ale budou automaticky generovány při exportu seznamu materiálu pro danou trasu do Excelu. 22

24 V dialogovém okně Parapetní kanály v záložce Příslušenství zvolte požadované příslušenství a doplňky pro vámi zvolenou trasu. Zobrazí se dialogové okno ve kterém můžete k dané trase zvolit požadované doplňky a příslušenství, které budou ke trase přidány při generování seznamu materiálu pro danou trasu. Ve stromové struktuře zvolte typ zařízení a následně požadovanou položku označte (podle popisu nebo objednacího čísla). Pro zvolení položky na ní dvojitě klikněte nebo klikněte na tlačítko a položky budou automaticky přesunuty do výběrového okna Zvolené položky. V tomto okně můžete dvojitým kliknutím na počet zadat množství. Pro odstranění zvoleného prvku zvolte ve výběrovém okně požadovanou položku a klikněte na tlačítko. V případě, že nevíte jakou položku jste přesunuli do výběrového okna Zvolené položky, postačí na ni kliknout a ve spodním okně s detailními parametry se zobrazí popis položky. Po zadání všech parametru parapetního kanálu v jednotlivých záložkách klikněte na OK. Dialogové okno se uzavře a na začátku definiční křivky se objeví popis trasy (Trasa č.1), označení řady parapetního kanálu (např. OptiLine 70 80/55 (1oddíl) Al) a výškové umístění trasy (600 mm) 23

25 Na výzvu Vygenerovat trasu [Ano/Ne] <Ano>: odpovězte stisknutím klávesy Enter pro potvrzení příkazu. Trasa bude automaticky vygenerována programem. Pokud zvolíte Ne, nebude trasa automaticky vygenerována (vykreslena). 24

26 1. Parapetní kanál Úprava nastavení hlavní trasy SeleCAD OptiLine - parapetní kanál Nastavit hlavní trasu Slouží ke změně nastavení a umístění hlavní trasy a popisu trasy při použití 2 tras nad sebou (pomocí vertikálního úseku) Nastavit hlavní trasu V menu Selecad zvolte podmenu OptiLine - parapetní kanál. Zobrazí se podmenu zvolte Nastavit hlavní trasu nebo klikněte na tlačítko v panelu nástrojů OptiLine - parapetní kanál. Na výzvu Vyberte trasu klikněte ukazatelem na parapetní kanál - na nový začátek paralelní trasy (trasa je umístěna nad nebo pod hlavní trasou v jiné výšce), kde chcete mít umístěn popis kanálu. Popis bude automaticky přemístěn na tento počátek. 25

27 1. Parapetní kanál Vložit symbol zařízení SeleCAD OptiLine - parapetní kanál Vložit symbol zařízení Slouží k zadání různých typů konfigurací instalačních přístrojů v parapetním kanálu. Konfigurace je vždy vázána na určitý typ parapetního kanálu. Jeden parapetní kanál může obsahovat i několik typů konfigurací. Vložit symbol zařízení na parapetní kanál V menu Selecad zvolte podmenu OptiLine - parapetní kanál. Zobrazí se podmenu zvolte Vložit symbol zařízení nebo klikněte na tlačítko v panelu nástrojů OptiLine - parapetní kanál. Na výzvu Určete bod pro vložení symbolu nebo <Enter>: klikněte ukazatelem na parapetní kanál do prvního místa kde chcete vložit konfiguraci s instalačními přístroji. Otevře se dialogové okno Vložit přístroje na trasu Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Vložit přístroje na trasu.. Nabídka je odlišná podle typu řady : řada 45 můžete přímo volit typy přístrojů řada 70 nejdříve je nutno zvolit montážní rámeček a následně proveďte volbu přístrojů (ty budou automaticky umístěny do zvolených rámečků) 26

28 Vložit přístroje na trasu Přístroje Parametry položky Obrázek položky Volba sloupce Přístroje ve sloupci - zde zvolíte ze zobrazeného seznamu typ přístrojů, které chcete umístit do parapetního kanálu a pomocí zobrazeného seznamu přístrojů níže provedete volbu. - zde se zobrazí detailní informace o zvolené položce. - zde se zobrazí obrázek zvolené položky. - zvolte sloupec pro umístění přístrojů. - zde je zobrazen seznam zvolených přístrojů pro daný sloupec. Pro zvolení položky na ní dvojitě klikněte nebo klikněte na tlačítko a položky budou automaticky přesunuty do výběrového okna Přístroje ve sloupci. Pro odstranění zvoleného prvku zvolte ve výběrovém okně Přístroje ve sloupci požadovanou položku a klikněte na tlačítko. V případě, že nevíte jakou položku jste přesunuli do výběrového okna Přístroje ve sloupci, postačí na ni kliknout a ve spodním okně s detailními parametry se zobrazí její detailní popis položky. Po zadání požadovaných přístrojů pro zvolenou konfiguraci klikněte na OK. Dialogové okno se uzavře a uživatel může násobně vkládat konfigurace přístrojů na zvolený parapetní kanál. Zobrazení značky konfigurace typu Test A v parapetním kanálu Detail konfigurace Test A 27

29 1. Parapetní kanál Vykreslit rozpisku symbolu modulu OptiLine SeleCAD OptiLine parapetní kanál Vykreslit rozpisku symbolu modulu OptiLine Vykresluje rozpisku konfigurace přístrojů (vývodů) použitých na zvoleném typu parapetního kanálu. Vykreslit rozpisku symbolu modulu OptiLine - parapetní kanál V menu Selecad zvolte podmenu OptiLine - parapetní kanál. Zobrazí se podmenu zvolte Vykreslit rozpisku symbolu modulu OptiLine nebo klikněte na tlačítko v panelu nástrojů OptiLine. Na výzvu Vyberte objekty klikněte ukazatelem na popis parapetního kanálu umístěný na počátku kanálu nebo zvolte ukazatelem ty parapetní kanály pro které chcete vytvořit tabulku s názvem a počtem kusů jednotlivých konfigurací a s popisem jejich obsahu. Na výzvu Určete bod pro vložení: zvolte ukazatelem bod ve výkrese kam si přejete vložit tabulku. Pokud zvolíte více parapetních kanálu bude vždy jeden a tabulka představovat konfigurace přístrojů, které odpovídají jednomu kanálu. Náhled na trasu osazenou 2 typy konfiguracemi vývodů s instalačními přístroji (Test B a Test C) 28

30 1. Parapetní kanál Vykreslit detail symbolu modulu OptiLine - parapetní kanál SeleCAD OptiLine parapetní kanál Vykreslit detail symbolu modulu OptiLine Vykresluje detaily řezu parapetního kanálu, rozmístění instalačních přístrojů a tabulku s použitými přístrojí. Vykreslit detail symbolu modulu OptiLine - parapetní kanál V menu Selecad zvolte podmenu OptiLine - parapetní kanál. Zobrazí se podmenu zvolte Vykreslit detail symbolu modulu OptiLine nebo klikněte na tlačítko v panelu nástrojů OptiLine. Na výzvu Vyberte objekty zvolte ukazatelem (oknem pomocí myši) konfigurace přístrojů na parapetních kanálech, pro které chcete vytvořit detailní zobrazení (nebo tabulku s použitými přístroji) a potvrďte. Můžete zvolit vykreslení detailu i pro několik parapetních kanálů najednou. Na výzvu Určete bod pro vložení: zvolte ukazatelem bod ve výkrese kam si přejete vložit detail, tabulku nebo vše Na výzvu Vykreslit [Detail/Legendu/Vse] <Vše>: zvolte co si přejete vykreslit detail, tabulku nebo vše Náhled na trasu osazenou konfiguracemi vývodů s instalačními přístroji (Test B a Test C) Náhled na vykreslení detailu parapetního kanálu s rozpiskou přístrojů pro dané konfigurace (na jedné trase může být i několik různých konfigurací přístrojů). Tyto detaily je možné vykreslit najednou pro celý půdorys (aktuální výkres - Test B a Test C). 29

31 Náhled na vykreslení pouze tabulky pro různé konfigurace (Test A a Test B) Náhled na vykreslení detailu parapetního kanálu s rozpiskou přístrojů pro dané konfigurace zde je možné vidět náhled na jiný typ parapetního kanálu. Pro úpravu umístění přístrojů v parapetním kanálu je nutno upravit parametr AutoCADu pro volbu skupin volíte buď celou konfiguraci detailu nebo je možné volit pouze prvky z konfigurace a provádět jejich úpravy (mazat, otáčet, kopírovat, ). Přepnutí mezi volbou skupiny a normálním výběrem je možné provádět pomocí příkazu Skupiny z menu SeleCAD nebo PICKSTYLE, která nabírá hodnot 0-pro normální výběr a 1-pro výběr skupin (můžete využít i klávesové zkratky Ctrl + H) Měřítko pro vykreslení detailu můžete změnit v nastavení základních informací o projektu - v měřítku pro detaily. 30

32 1. Parapetní kanál Generovat trasu SeleCAD OptiLine - parapetní kanál Generovat trasu Automaticky generuje trasu po provedení úprav nebo je použit pro přegenerování trasy po vložení milníků (změna orientace, průchod zdí, vynucené dělení) Generovat trasu Příkaz vyžaduje zadání křivky, nastavení a vygenerování trasy. V menu Selecad zvolte podmenu OptiLine - parapetní kanál. Zobrazí se podmenu zvolte Generovat trasu nebo klikněte na tlačítko nástrojů OptiLine - parapetní kanál. v panelu Na výzvu Vyberte křivku definující trasu zvolte ukazatelem upravenou trasu, kterou chcete přegenerovat a klikněte. Trasa bude automaticky přegenerována, budou doplněny chybějící díly a zohledněny vložené milníky na trasu. 31

33 1. Parapetní kanál Vložit vertikální úsek SeleCAD OptiLine - parapetní kanál Vložit vertikální úsek Slouží pro vložení vertikálního úseku do trasy, popř. na začátek nebo na konec vedení. Vložit vertikální úsek Příkaz vyžaduje zadání křivky, nastavení a vygenerování trasy. V menu Selecad zvolte podmenu OptiLine - parapetní kanál. Zobrazí se podmenu zvolte Vložit vertikální úsek nebo klikněte na tlačítko nástrojů OptiLine - parapetní kanál. Na výzvu v panelu Vyberte trasu: zvolte ukazatelem bod na parapetním kanálu na již vygenerované trase, do kterého chcete vložit vertikální úsek a klikněte. Zobrazí se dialogové okno Vertikální úsek V tomto okně proveďte základní nastavení a konfiguraci vertikálního úseku. Základní nastavení - orientace zvolte orientaci vertikálního úseku nahoru nebo dolů (pomocí obrázků) - montážní výška zadejte požadovanou montážní výšku pro použití vertikálního úseku (v závorce je uvedena min. úroveň) Konfigurace vertikálního úseku zvolte typ prvku pro dolní a horní část vertikálního úseku (koleno, T-díl, záslepka) 32

34 Výše uvedené volby potvrďte kliknutím na OK. Na vedení se v tomto bodě zobrazí značka vertikálního úseku. Uvedené číselné údaje u šipky vás informují o zvolené montážní výšce a využití vývodů : mm je vzdálenost mezi původní a novou výškou zelená barva mm je dosažená nová výška (pokud je číslo nebo čísla v jiné barvě než černé, znamená to že vývod není prozatím využit) modrá barva - 0 mm je původní výška černá barva Pro připojení kanálu v nové výšce použijte příkaz křivky, která pro případ použití bude procházet šipkou představující vertikální úsek a pokračovat nad původním vedením dále. Nyní je nutno tento nový úsek připojit k původní trase. K připojení použijte příkaz Připojit trasu. V menu Selecad zvolte podmenu OptiLine - parapetní kanál. Zobrazí se podmenu zvolte Připojit trasu nebo klikněte na tlačítko Na výzvu v panelu nástrojů OptiLine - parapetní kanál. Vyberte trasu nebo vertikální úsek: zvolte ukazatelem šipku vertikálního úseku a klikněte. Na výzvu Vyberte křivku definující trasu zvolte ukazatelem novou část trasy a klikněte. 33

35 Zobrazí se následující informace Trasa byla připojena na výstup vertikálního úseku ve výšce 700. a číslice u šipky vertikálního úseku změní barvu na černou. Nyní trasu přegenerujte a doplněný úsek bude osazen parapetním kanálem. Aplikace hlídá, aby na vývod z parapetního kanálu nebylo připojeno více kanálu než umožňuje vývod z vertikálního vedení. V případě, že budete na část vedení, kde jsou umístěny 2 parapetní vedení nad sebou umisťovat konfigurace přístrojů pomocí příkazu vložit symbol zařízení, budete dotázáni na výšku parapetu do které chcete vložit konfiguraci přístrojů. 34

36 1. Parapetní kanál Připojit trasu SeleCAD OptiLine - parapetní kanál Připojit trasu Slouží k připojení další trasy k základní trase pro vertikální úsek, prodloužení trasy. Připojit trasu Příkaz vyžaduje zadání křivky, nastavení a vygenerování trasy. V menu Selecad zvolte podmenu OptiLine - parapetní kanál. Zobrazí se podmenu zvolte Připojit trasu nebo klikněte na tlačítko nástrojů OptiLine - parapetní kanál. v panelu Vertikální úsek Na výzvu Vyberte trasu nebo vertikální úsek: zvolte ukazatelem šipku vertikálního úseku a klikněte. Na výzvu Vyberte křivku definující trasu zvolte ukazatelem novou část trasy a klikněte. Zobrazí se následující informace Trasa byla připojena na výstup vertikálního úseku ve výšce 700. a číslice u šipky vertikálního úseku změní barvu na černou. Nyní trasu přegenerujte a doplněný úsek bude osazen parapetním kanálem. Aplikace hlídá, aby na vývod z parapetního kanálu nebylo připojeno více kanálu než umožňuje vývod z vertikálního vedení. 35

37 Prodloužení trasy Na výzvu Vyberte trasu nebo vertikální úsek: zvolte ukazatelem základní (původní) vedení a klikněte. Na výzvu Vyberte křivku definující trasu zvolte ukazatelem novou část trasy a klikněte. Nyní trasu přegenerujte a doplněný úsek bude osazen parapetním kanálem. 36

38 1. Parapetní kanál Vložit milník vynuceného dělení SeleCAD OptiLine - parapetní kanál Vložit milník vynuceného dělení Slouží k zadání milníku pro vynucené dělení trasy. V zadaném bodě bude již použitý díl přerušen bude použit kratší nový díl a pokračovat dál budou standardní díly (standardní délky). Vložit milník vynuceného dělení Příkaz vyžaduje zadání křivky, nastavení a vygenerování trasy. V menu Selecad zvolte podmenu OptiLine - parapetní kanál. Zobrazí se podmenu zvolte Vložit milník vynuceného dělení trasy nebo klikněte na tlačítko Na výzvu v panelu nástrojů OptiLine - parapetní kanál. Zadejte bod milníku: zvolte ukazatelem bod na parapetním kanálu na již vygenerované trase, ve kterém chcete změnit orientaci trasy a klikněte. Na vedení(dílu) se v tomto bodě zobrazí značka milníku dělení Nyní je milník umístěn na trase. Pro provedení změny ve trase je nutné trasu přegenerovat pomocí příkazu generovat trasu. Ve zvoleném bodě dojde k přerušení dílu. Níže můžete vidět milník interval dělení trasy po přegenerování. Na jednu trasu můžete vložit i několik milníků vynuceného dělení. 37

39 1. Parapetní kanál Vložit milník změna orientace SeleCAD OptiLine - parapetní kanál Vložit milník změna orientace Slouží k zadání milníku pro změnu orientace trasy. V zadaném bodě bude provedena změna orientace trasy s ohledem na umístění zdi zvolené při nastavení trasy. Změna se projeví po přegenerování trasy. Vložit milník změna orientace Příkaz vyžaduje zadání křivky, nastavení a vygenerování trasy. V menu Selecad zvolte podmenu OptiLine - parapetní kanál. Zobrazí se podmenu zvolte Vložit milník změna orientace nebo klikněte na tlačítko v panelu nástrojů OptiLine - parapetní kanál. Na výzvu Zadejte bod milníku: zvolte ukazatelem bod na parapetním kanálu na již vygenerované trase, ve kterém chcete přerušit díl a klikněte. Na vedení(dílu) se v tomto bodě zobrazí značka změny orientace Nyní je milník umístěn na trase. Pro provedení změny ve trase je nutné trasu přegenerovat pomocí příkazu generovat trasu. Ve zvoleném bodě dojde ke změně orientace. Níže můžete vidět milník změna orientace po přegenerování. Na jednu trasu můžete vložit i několik milníků změny orientace. 38

40 1. Parapetní kanál Vložit milník průchodu zdí SeleCAD OptiLine - parapetní kanál Vložit milník průchodu zdí Slouží k zadání milníku pro průchod zdí. V zadaném intervalu nebude použit parapetní kanál a v případě potřeby může být umístěna stěnová objímka a provedena změna orientace trasy s ohledem na umístění zdi zvolené při nastavení trasy. Změny se projeví po přegenerování trasy. Vložit milník průchodu zdí Příkaz vyžaduje zadání křivky, nastavení a vygenerování trasy. V menu Selecad zvolte podmenu OptiLine - parapetní kanál. Zobrazí se podmenu zvolte Vložit milník průchodu zdí nebo klikněte na tlačítko v panelu nástrojů OptiLine - parapetní kanál. Na výzvu Zadejte bod milníku: zvolte ukazatelem počáteční bod intervalu na již vygenerované trase a klikněte. Zobrazí se dialogové okno Průchod stěnou. Zadejte požadované parametry, které jsou automaticky vyfiltrovány s ohledem na použitou trasu. Níže naleznete přesný popis parametrů dialogového okna Průchod stěnou. Šířka stěny Stěnová objímka Materiál Barva - zadejte šířku stěny v mm, popř. můžete tuto hodnotu ponechat nezadanou a následně zadat koncový bod intervalu pomocí ukazatele myši délka se v tomto případě doplní automaticky. - zvolte typ stěnové objímky nebo zvolte Nepoužit (v tomto případě nebude stěnová objímka použita a milník slouží k přerušení parapetního kanálu). - zvolte povrchovou úpravu ze zvoleného seznamu - zde je zobrazena barva objímky 39

41 Změna orientace trasy - v případě zatržení bude v koncovém bodu intervalu provedena změna orientace trasy s ohledem na umístění zdi zvolené při nastavení trasy. Změna se projeví po přegenerování trasy. Parametry položky - zde naleznete detailní informace o použitém držáku z katalogu Obrázek položky - náhled na zobrazení zvoleného držáku Výše uvedené volby potvrďte kliknutím na OK. Na výzvu Zadejte bod milníku: zvolte ukazatelem koncový bod intervalu na stejné trase a klikněte (pouze v případě, že jste nezadali v dialogovém okně šířku stěny). Na vedení(dílu) se v tomto intervalu zobrazí značka pro průchod stěnou bez změny orientace nebo se změnou orientace (podle předchozí volby). Nyní je milník umístěn na trase. Pro provedení změny v trase je nutné trasu přegenerovat pomocí příkazu generovat trasu. Pokud je zatržena změna orientace dojde k její změně. Níže můžete vidět konečnou verzi použití milníku průchodu zdí. Milník průchodu zdí se změnou orientace Milník průchodu zdí bez změny orientace 40

42 2. Podlahová krabice Zakreslení a nastavení podlahové krabice SeleCAD OptiLine - podl. krabice, sloupek, sloup Vložit symbol krabice Slouží k zadání základních parametrů pro volbu podlahové krabice, vložení přístrojů a příslušenství a vykreslení do výkresu. Nastavení podlahové krabice V menu Selecad zvolte podmenu OptiLine. Zobrazí se podmenu zvolte Vložit symbol krabice nebo klikněte na tlačítko v panelu nástrojů OptiLine. Zobrazí se dialogové okno Podlahová krabice ve kterém je zvolena záložka Základní nastavení. Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Podlahová krabice záložka Základní nastavení. Základní nastavení Uživatelský popis Instalační hloubka (mm) - označení podlahové krabice zadané uživatelem. Bude exportován z výsledky do programu Excel a je uveden u značky podlahové krabice ve výkrese. Povinný údaj!! (pokud ho nezadáte nebude možné opustit toto dialogové okno, povinné údaje jsou podbarveny žlutě po kliknutí na OK) - zde zadáte instalační hloubku podlahové krabice. S ohledem na tuto hloubku se volí typ instalační krabice. Následně zvolte v záložce Základní nastavení tlačítko s požadovaným typem podlahové krabice, kde máte dvě možnosti voleb : 1. Kompletní toto okno slouží pro volbu kompletní podlahové krabice pro přístroje Unica nebo Altira. 2. Prázdná - toto okno slouží pro volbu prázdné (průchozí) podlahové krabice pro montáž do betonu. 41

43 Ad.1 Kompletní Typ Materiál Krycí deska - zde je uveden seznam všech typů kompletních krabic. Zvolte požadovaný typ. - zde zvolte povrchovou úpravu a barvu podlahové krabice ze zobrazeného seznamu - zde zvolte krycí desku pro podlahovou krabici ze zobrazeného seznamu (není povinná) Zatrhněte požadované příslušenství : - Krycí krabice pro montážní rámeček (IP20) pro zvýšení krytí Následně zvolte v dialogovém okně Podlahové krabice záložku Montáž a zvolte požadovaný typ montáže pro podlahovou krabici : A) Dutá podlaha B) Betonová podlaha 42

44 Ad. 1A) Dutá podlaha Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Podlahová krabice Montáž. Montáž Dutá podlaha Tato volba představuje standardní montáž podlahové krabice do zdvojené podlahy bez instalační krabice. 43

45 Ad. 1B) Betonová podlaha Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Podlahová krabice Montáž. Montáž Betonová podlaha Typ instalační krabice - zde zvolte typ instalační krabice ze zobrazeného seznamu. Materiál - zvolte povrchovou úpravu a barvu Konfigurace instalační krabice - zde zvolte typ vývodů z instalační krabice ze zobrazených seznamu pro každou stranu vývodů. 44

46 Ad.1 Podlahová krabice Přístroje Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Podlahová krabice Přístroje. Vývody Typ přístrojů Přístroje Parametry položky Obrázek položky Volba sloupce Přístroje ve sloupci - zde zvolíte ze zobrazené stromové struktury typ přístrojů - zde zvolíte ze zobrazeného seznamu typ přístrojů, které chcete umístit do podlahové krabice - zde se zobrazí detailní informace o zvolené položce. - zde se zobrazí obrázek zvolené položky. - zvolte sloupec pro umístění přístrojů (počet závisí na typu podlahové krabice) - zde je zobrazen seznam zvolených přístrojů pro daný sloupec. Pro zvolení položky na ní dvojitě klikněte nebo klikněte na tlačítko a položky budou automaticky přesunuty do výběrového okna Seznam vývodů. Pro odstranění zvoleného prvku zvolte ve výběrovém okně požadovanou položku a klikněte na tlačítko. V případě, že nevíte jakou položku jste přesunuli do výběrového okna Přístroje ve sloupci, postačí na ni kliknout a ve spodním okně v Parametrech položky se zobrazí její detailní popis a obrázek. 45

47 Ad.2 Podlahová krabice Prázdná (průchozí) Pokud zvolíte tuto volbu přejděte následně na záložku Montáž a zvolte požadované parametry pro prázdnou podlahovou krabici. Tato krabice použitá samostatně, slouží k umístění svorkovnic, popř. do budoucna pro umístění podlahové krabice. Následně zvolte v záložce Montáž tlačítko s požadovaným typem montáže podlahové krabice, kde máte pouze možnost volby Betonová podlaha. 46

48 Ad.2 Betonová podlaha Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Podlahová krabice Montáž. Montáž Betonová podlaha Typ instalační krabice - zde zvolte typ instalační krabice ze zobrazeného seznamu. Materiál - zvolte povrchovou úpravu a barvu Konfigurace instalační krabice - zde zvolte typ vývodů z instalační krabice ze zobrazených seznamu pro každou stranu vývodů. 47

49 Ad.2 Podlahová krabice Vývody Do instalační krabice není možné umístit přístroje. 48

50 Ad.1, 2 Podlahová krabice Příslušenství Následně zvolte v dialogovém okně Podlahové krabice záložku Příslušenství a zvolte požadované doplňky a příslušenství pro vámi zvolenou podlahovou krabici. Tyto díly nebudou vykresleny, ale budou k podlahové krabici přidány při generování seznamu materiálu pro danou podlahovou krabici. Ve stromové struktuře zvolte typ zařízení a následně požadovanou položku označte (podle popisu nebo objednacího čísla). Pro zvolení položky dvojitě na ní klikněte nebo klikněte na tlačítko a položky budou automaticky přesunuty do výběrového okna Zvolené položky. V tomto okně můžete dvojitým kliknutím na počet zadat množství. Pro odstranění zvoleného prvku zvolte ve výběrovém okně Zvolené položky požadovanou položku a klikněte na tlačítko. V případě, že nevíte jakou položku jste přesunuli do výběrového okna Zvolené položky postačí na ni kliknout a ve spodním okně s detailními parametry se zobrazí její detailní popis položky. 49

51 3. Obslužný sloup Zakreslení a nastavení sloupu SeleCAD OptiLine - podl. krabice, sloupek, sloup Vložit symbol sloupu Slouží k zadání základních parametrů pro volbu sloupu, vložení přístrojů a příslušenství a vykreslení do výkresu. Nastavení sloupu V menu Selecad zvolte podmenu OptiLine. Zobrazí se podmenu zvolte Vložit symbol sloupu nebo klikněte na tlačítko v panelu nástrojů OptiLine. Zobrazí se dialogové okno Sloup ve kterém je zvolena záložka Základní nastavení. Sloup Základní nastavení Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Sloup záložka Základní nastavení. Základní nastavení Uživatelský popis Řada - označení sloupu zadané uživatelem. Bude exportován z výsledky do programu Excel. Povinný údaj!! (pokud ho nezadáte nebude možné opustit toto okno, povinné údaje jsou podbarveny žlutě po kliknutí na OK) - zde je uveden seznam všech řad obslužných sloupů. Zvolte požadovaný typ. 50

52 Montážní výška Typ Materiál Parametry položky Obrázek položky Přepážka, přední víko - zde zadáte montážní výšku sloupu. S ohledem na tuto volbu budou zobrazeny vhodné typy sloupu. - zde je uveden typ provedení obslužného sloupu. Zvolte požadovaný typ. - zde zvolte povrchovou úpravu a barvu obslužného sloupu ze seznamu - zde se zobrazí detailní informace o zvolené položce. - zde se zobrazí obrázek zvolené položky. - tato volba je aktivní pouze u sloupu, kde není součástí dodávky sloupu. Sloup Další nastavení Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Sloup záložka Další nastavení. Další nastavení Vyplnění spáry Upevnění Stropní rámeček - můžete zvolit barvu dekorativní pásky pro vyplnění spáry sloupu - zvolte typ upevnění sloupu - zvolte pro případ skrytí přechodu sloupu a stropu 51

53 Sloup Přístroje Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Sloup Přístroje. Nabídka je odlišná podle typu řady sloupu : řada 45 můžete přímo volit typy přístrojů řada 70 nejdříve je nutno zvolit montážní rámeček a následně proveďte volbu přístrojů (ty budou automaticky umístěny do zvolených rámečků) Přístroje Přístroje Parametry položky Obrázek položky Volba sloupce Přístroje ve sloupci - zde zvolíte ze zobrazeného seznamu typ přístrojů, které chcete umístit do sloupu a pomocí zobrazeného seznamu přístrojů níže provedete volbu. - zde se zobrazí detailní informace o zvolené položce. - zde se zobrazí obrázek zvolené položky. - zvolte sloupec pro umístění přístrojů (počet závisí na typu sloupu/sloupku). - zde je zobrazen seznam zvolených přístrojů pro daný sloupec. Pro zvolení položky dvojitě na ní klikněte nebo klikněte na tlačítko a položky budou automaticky přesunuty do výběrového okna Přístroje ve sloupci. Pro odstranění zvoleného prvku zvolte ve výběrovém okně Přístroje ve sloupci požadovanou položku a klikněte na tlačítko. V případě, že nevíte jakou položku jste přesunuli do výběrového okna Přístroje ve sloupci, postačí na ni kliknout a ve spodním okně s detailními parametry se zobrazí její detailní popis položky. 52

54 Následně zvolte v dialogovém okně Sloup záložku Příslušenství a zvolte požadované doplňky a příslušenství pro vámi zvolený sloup. Tyto díly nebudou vykresleny, ale budou automaticky generovány při exportu seznamu materiálu pro daný sloup/sloupek. Sloup Příslušenství Ve stromové struktuře zvolte typ zařízení a následně požadovanou položku označte (podle popisu nebo objednacího čísla). Pro zvolení položky dvojitě na ní klikněte nebo klikněte na tlačítko a položky budou automaticky přesunuty do výběrového okna Zvolené položky. V tomto okně můžete dvojitým kliknutím na počet zadat množství. Pro odstranění zvoleného prvku zvolte ve výběrovém okně Zvolené položky požadovanou položku a klikněte na tlačítko. V případě, že nevíte jakou položku jste přesunuli do výběrového okna Zvolené položky postačí na ni kliknout a ve spodním okně s detailními parametry se zobrazí její detailní popis položky. 53

55 4. Obslužný sloupek Zakreslení a nastavení sloupku SeleCAD OptiLine - podl. krabice, sloupek, sloup Vložit symbol sloupku Slouží k zadání základních parametrů pro volbu sloupku, vložení přístrojů a příslušenství a vykreslení do výkresu. Nastavení sloupku V menu Selecad zvolte podmenu OptiLine. Zobrazí se podmenu zvolte Vložit symbol sloupku nebo klikněte na tlačítko v panelu nástrojů OptiLine. Zobrazí se dialogové okno Obslužný sloupek ve kterém je zvolena záložka Základní nastavení. Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Obslužný sloupek záložka Základní nastavení. Obslužný sloupek - Základní nastavení Uživatelský popis - označení obslužného sloupu/sloupku zadané uživatelem. Bude exportován z výsledky do programu Excel. Povinný údaj!! (pokud ho nezadáte nebude možné opustit toto okno, povinné údaje jsou podbarveny žlutě po kliknutí na OK) Řada - zde zvolte řadu obslužného sloupku ze zobrazeného seznamu. Typ - zde zvolte typ obslužného sloupku ze zobrazeného seznamu. Materiál - zvolte povrchovou úpravu a barvu Parametry položky - zde se zobrazí detailní informace o zvolené položce. Obrázek položky Přepážka, přední víko - zde se zobrazí obrázek zvolené položky. - tato volba je aktivní pouze u sloupu, kde není součástí dodávky sloupu. 54

56 Obslužný sloupek Další nastavení. Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Obslužný sloupek záložka Další nastavení. Další nastavení Vyplnění spáry Materiál - můžete zvolit barvu dekorativní pásky pro vyplnění spáry sloupu - zvolte povrchovou úpravu a barvu 55

57 Obslužný sloupek Přístroje Zadejte požadované parametry. Níže naleznete přesný popis parametrů dialogového okna Sloup Přístroje. Nabídka je odlišná podle typu řady sloupu : řada 45 můžete přímo volit typy přístrojů řada 70 nejdříve je nutno zvolit montážní rámeček a následně proveďte volbu přístrojů (ty budou automaticky umístěny do zvolených rámečků) Přístroje Přístroje Parametry položky Obrázek položky Volba sloupce Přístroje ve sloupci - zde zvolíte ze zobrazeného seznamu typ přístrojů, které chcete umístit do sloupu a pomocí zobrazeného seznamu přístrojů níže provedete volbu. - zde se zobrazí detailní informace o zvolené položce. - zde se zobrazí obrázek zvolené položky. - zvolte sloupec pro umístění přístrojů (počet závisí na typu sloupu/sloupku). - zde je zobrazen seznam zvolených přístrojů pro daný sloupec. Pro zvolení položky dvojitě na ní klikněte nebo klikněte na tlačítko a položky budou automaticky přesunuty do výběrového okna Přístroje ve sloupci. Pro odstranění zvoleného prvku zvolte ve výběrovém okně Přístroje ve sloupci požadovanou položku a klikněte na tlačítko. V případě, že nevíte jakou položku jste přesunuli do výběrového okna Přístroje ve sloupci, postačí na ni kliknout a ve spodním okně s detailními parametry se zobrazí její detailní popis položky. 56
