1 DVR řady WDR-7200-HFISH, WDR-7300-HIST/HFIST/HFISH, WDR-8100-HFIST Uživatelský manuál Verze 2.0.1

2 Informace o předpisech Informace o předpisech FCC Splnění předpisů FCC:Toto zařízení bylo testováno a bylo zjištěno, že splňuje limity pro digitální zařízení podléhající části 15 pravidel FCC. Tyto limity jsou navrženy, aby zajistily dostatečnou ochranu proti rušení, pokud je zařízení provozováno v běžném prostředí. Toto zařízení vytváří, využívá a může vyzařovat radiové frekvence, a pokud není instalováno a používáno podle návodu používání, může způsobovat rušení radiové komunikace. Provoz tohoto zařízení v obydlených oblastech může někdy způsobovat rušení, a v tomto případě musí uživatel odstranit rušení na vlastní náklady. Podmínky FCC:Zařízení splňuje část 15 pravidel FCC. Provoz podléhá následujícím podmínkám: 1) Zařízení nesmí způsobovat rušení. 2) Zařízení musí být odolné vůči rušení, včetně rušení způsobeného neočekávaným ovládáním. Prohlášení o shodě EU Tento výrobek a případně dodávané příslušenství jsou označeny značkou CE, a proto splňují příslušné harmonizační evropské normy uvedené v Nařízení 2006/95/EC, a v Nařízení EMC 2004/108/EC. Nařízení 2002/96/EC:Výrobky označené tímto symbolem nesmí být v Evropské unii ukládány do netříděného odpadu. Pro správnou recyklaci vraťte tento výrobek dodavateli při nákupu nového ekvivalentního zařízení nebo odevzdejte na odpovídajících sběrných místech. Nařízení 2006/66/EC (baterie): Tento výrobek obsahuje baterie, které nesmí být odkládány do netříděného odpadu. Informace o bateriích naleznete v dokumentaci. Baterie jsou označeny tímto symbolem spolu s písmeny označujícími kadmium (Cd), olovo (Pb) nebo rtuť (Hg). Pro správnou recyklaci vraťte baterie vašemu dodavateli nebo na označené sběrné místo. Popis specifikací laseru. Optické jednotky, jako je DVD mechanika, používané v počítačích, jsou vybaveny laserem. Na povrchu zařízení je umístěná klasifikační nálepka s následujícími údaji: CLASS 1 LASER PRODUCT TO IEC LASER KLASSE 1 Mechanika s uvedenou nálepkou je výrobcem certifikována a splňuje požadavky na laserový výrobek podle článku 21 Code of Federal Regulations by the United States of America, Department of Health & Human Services, Food and Drug Administration. V jiných zemích je mechanika certifikována tak, aby splňovala požadavky IEC a EN na laserový výrobek třídy 1. 1

3 Bezpečnostní varování a upozornění Dodržujte následující varování a upozornění: Nebezpečné napětí: Při používání tohoto zařízení musí být přijata zvláštní opatření. Některá napětí v tomto zařízení mohou představovat nebezpeční pro uživatele. Zařízení by mělo být používáno pouze zaměstnanci naší firmy se znalostmi a školeními pro práci s tímto typem zařízení, které obsahuje obvody pod napětím. Nebezpečné napětí napájecího zdroje: V napájecím zdroji je přítomno střídavé napětí sítě. Toto zařízení musí být připojeno ke schválené síti s úplně uzavřeným zdrojem s příslušným napětím. Uvnitř napájecího zdroje nejsou žádné součástky vyžadující servis. Uzemnění: Aby se zabránilo zásahu elektrickým proudem, zajistěte, že napájecí vodiče jsou mimo dosah a je provedeno zemnění. Ujistěte se, že jakékoliv zařízení, ke kterému bude toto zařízení připojeno, je také správně uzemněno. Připojení a odpojení sítě: Síťový napájecí kabel je hlavním zařízením pro odpojení sítě. Síťová zásuvka musí být instalována v blízkosti zařízení a musí být dobře dostupná. Instalace a údržba: Nepřipojujte ani neodpojujte žádné kabely tvořící instalaci tohoto zařízení v průběhu elektrické bouře. 2

4 Požadavky na síťový kabel: Konektor pro připojení sítě do zásuvky musí mít zemnící kontakt odpovídající regionu použití. Musí mít certifikační značku schvalovacího úřadu ve vašem regionu. Lithiová baterie: Toto zařízení obsahuje lithiovou baterii. Existuje riziko výbuchu, pokud je baterie nahrazena nesprávným typem. Použité baterie zlikvidujte podle instrukcí dodavatele a podle místních ekologických předpisů. Tepelné a mechanické zranění: Některé součásti, jako chladiče, napájecí stabilizátory a procesory, mohou být horké. Je třeba zachovávat opatrnost a zabránit kontaktu s těmito komponenty. Elektromagnetické rušení: Toto zařízení nebylo testováno na splnění emisních limitů FCC a obdobných mezinárodních předpisů. Toto zařízení není a nemá být nabízeno pro prodej nebo pronájem pronajímáno, dokud nebylo získáno povolení od FCC Spojených států nebo ekvivalentu v jiných zemích. Použití tohoto zařízení v obydlených oblastech je zakázáno. Zařízení generuje, využívá a může vyzařovat radiofrekvenční energii, která může rušit radiovou komunikaci. Pokud zařízení způsobí rušení radiového nebo televizního příjmu, což může být zjištěno zapnutím a vypnutím zařízení, uživatel je povinen provést kroky k eliminaci rušení nebo přestat zařízení používat. Obsah olova: Recyklujte toto zařízení odpovědným způsobem: Pro správné recyklování dodržujte místní předpisy ochrany životního prostředí. Neodkládejte zařízení do netříděného odpadu. 3

5 Děkujeme vám za nákup nového produktu. Pokud máte nějaké dotazy, nezdráhejte se kontaktovat dodavatele. Tento manuál platí pro DVR řady WDR-7204/08/16-HFISH, WDR-7304/08/16-HIST, WDR-7304/08/16- HFIST, WDR-7304/08/16-HFISH, WDR-8104/08/16-HFIST. Tento manuál může obsahovat některá technicky nepřesná místa nebo tiskové chyby a obsah podléhá změnám bez upozornění. Aktualizace budou přidány do nových verzí tohoto manuálu. Budeme pohotově zlepšovat nebo aktualizovat produkty a postupy popsané v tomto manuálu. 4

6 Preventivní upozornění a doporučení Před připojením a provozováním DVR dbejte následujících doporučení: Zajistěte, aby byla jednotka instalována v dobře ventilovaném a bezprašném prostředí Jednotka je navržena pro provoz pouze ve vnitřním prostředí K DVR se nepřibližujte s kapalinami Zajistěte, aby podmínky okolního prostředí splňovaly požadavky výrobce Zajistěte, že jednotka je spolehlivě umístěna na polici nebo v racku. Velké rázy nebo otřesy způsobené pádem mohou způsobit zničení citlivé elektroniky jednotky Pokud možno používejte DVR ve spojení s UPS Při připojování a odpojování příslušenství a periferií vypněte napájení Pro toto zařízení používejte výrobcem doporučované HDD Nesprávné používání nebo výměna baterie může způsobit výbuch. Pro výměnu použijte pouze stejný nebo ekvivalentní typ. Použité baterie zlikvidujte podle instrukcí výrobce baterií, 5

7 Klíčové vlastnosti výrobku Komprese Adaptivní video vstup PAL/NTSC. Video komprese H.264 s vysokou spolehlivostí a vynikajícím rozlišením. Každý kanál podporuje dva toky. Hlavní tok podporuje rozlišení až do 4CIF a podružný podporuje rozlišení až po CIF. Každý kanál DVR kromě WDR-7300-HIST podporuje kódování 4CIF v reálném čase. Nezávislé konfigurování každého kanálu včetně rozlišení, snímkové frekvence, bitové rychlosti, kvality obrazu atd. Kvalita importovaných a exportovaných záznamů je nastavitelná. Každý kanál podporuje dva druhy parametrů komprese, normální kontinuální a pro události, která může být nastavena lokálně. Kódování toku jak audio/video, tak video, synchronizace audio a video při kódování kompozitního toku. Technologie vodoznaku. Lokální monitorování Současné výstupy HDMI, VGA a CVBS. HDMI/VGA výstup s rozlišením až 1920x1080. Podpora živého náhledu s dělením na 1/4/6/8/9/16 snímků, nastavení zobrazovaní sekvence snímků. Snímky živého náhledu mohou být přepínány ve skupinách, manuální přepínání, prohlížení s automatickým přepínáním, interval automatického přepínání může být nastaven. Menu rychlého nastavení pro živý náhled. Zvolený kanál živého náhledu může být odstíněn. Detekce pohybu, detekce zakrytí, upozornění na výjimku videa, výstraha při ztrátě videa. Vymaskování zón. Podpora několika protokolů PTZ, prepozice PTZ, sekvence a stopy. Zoomování kliknutím myši, PTZ sledování pomocí tažení myší. HDD K WDR-7204-HFISH lze připojit 1 SATA HDD, k WDR-7208/16-HFISH 2 SATA HDD, k WDR HIST/HFIST/HFISH 4 SATA HDD a k WDR-8104/08/16-HFIST až 8 SATA HDD, každý s maximální kapacitou až 4TB. Může být připojeno až 8 síťových disků (8 NAS disků nebo 7 NAS disků a 1 IP SAN disk) a jeden esata disk. Podpora esata disku pro záznam nebo zálohování. Skupinové ovládání HDD. Podpora HDD funkce standby pohotovost. Vlastnosti HDD: redundance (kopie dat), read-only (pouze pro čtení), read/write (pro zápis i čtení). Řízení přiřazení kapacity HDD; různá kapacita může být přiřazena různým kanálům. Záznam, zachycení a přehrání Konfigurace schéma záznamu pro svátky. Cyklický a necyklicky záznamový mód. Parametry kódování normálního záznamu a záznamu události. Několik typů záznamu: manuální, normální, poplachový, pohyb, pohyb nebo poplach, pohyb a poplach. Až 8 záznamových period během dne s nezávislou konfigurací typu záznamu. Pre-record a post-record pro poplach, záznam detekce pohybu a pre-record interval pro plánovaný a manuální záznam. Prohledávání zaznamenaných souborů a zachycených snímků pomocí událostí (vstupy poplachu a detekce pohybu). 6

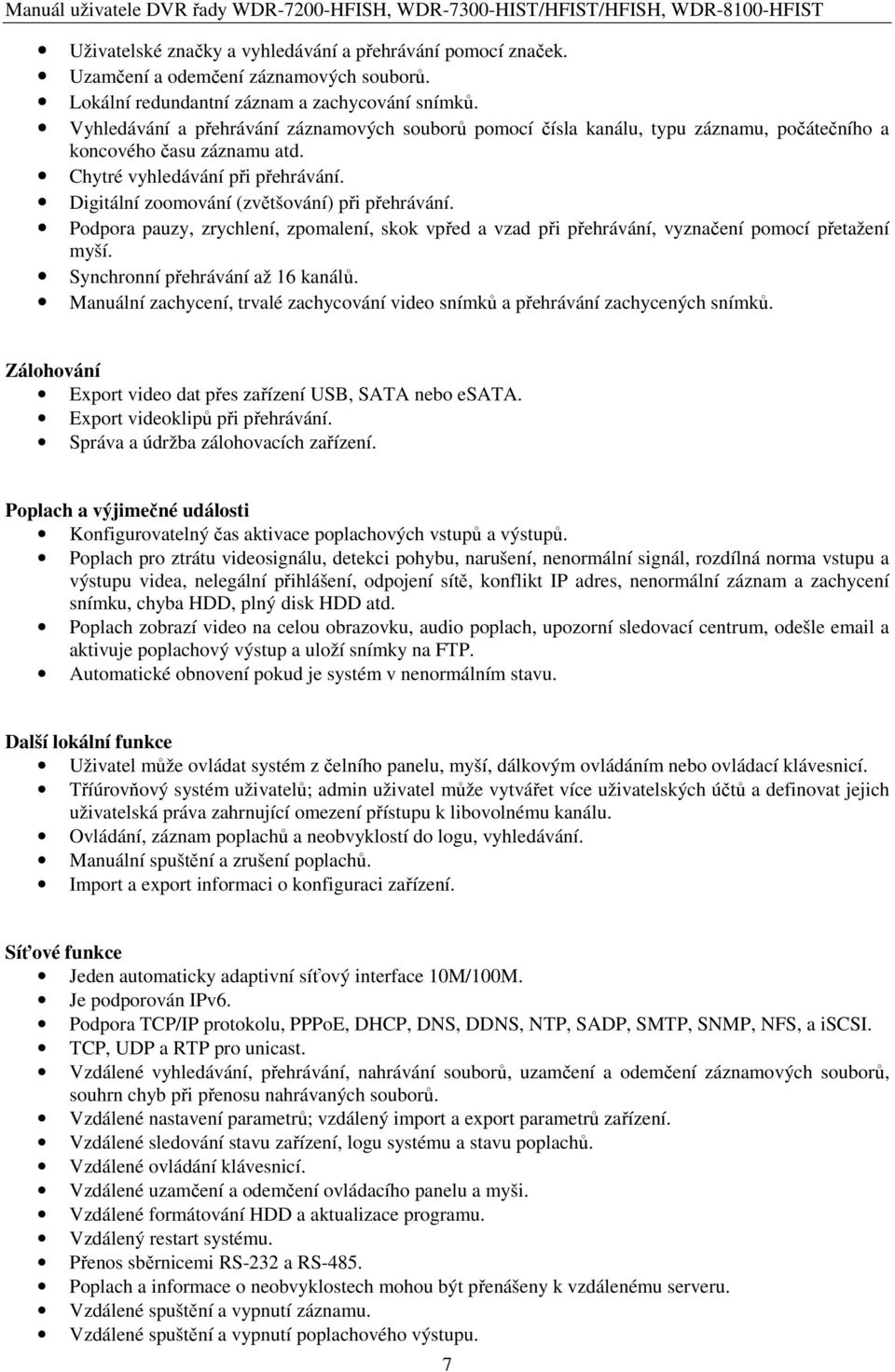

8 Uživatelské značky a vyhledávání a přehrávání pomocí značek. Uzamčení a odemčení záznamových souborů. Lokální redundantní záznam a zachycování snímků. Vyhledávání a přehrávání záznamových souborů pomocí čísla kanálu, typu záznamu, počátečního a koncového času záznamu atd. Chytré vyhledávání při přehrávání. Digitální zoomování (zvětšování) při přehrávání. Podpora pauzy, zrychlení, zpomalení, skok vpřed a vzad při přehrávání, vyznačení pomocí přetažení myší. Synchronní přehrávání až 16 kanálů. Manuální zachycení, trvalé zachycování video snímků a přehrávání zachycených snímků. Zálohování Export video dat přes zařízení USB, SATA nebo esata. Export videoklipů při přehrávání. Správa a údržba zálohovacích zařízení. Poplach a výjimečné události Konfigurovatelný čas aktivace poplachových vstupů a výstupů. Poplach pro ztrátu videosignálu, detekci pohybu, narušení, nenormální signál, rozdílná norma vstupu a výstupu videa, nelegální přihlášení, odpojení sítě, konflikt IP adres, nenormální záznam a zachycení snímku, chyba HDD, plný disk HDD atd. Poplach zobrazí video na celou obrazovku, audio poplach, upozorní sledovací centrum, odešle a aktivuje poplachový výstup a uloží snímky na FTP. Automatické obnovení pokud je systém v nenormálním stavu. Další lokální funkce Uživatel může ovládat systém z čelního panelu, myší, dálkovým ovládáním nebo ovládací klávesnicí. Tříúrovňový systém uživatelů; admin uživatel může vytvářet více uživatelských účtů a definovat jejich uživatelská práva zahrnující omezení přístupu k libovolnému kanálu. Ovládání, záznam poplachů a neobvyklostí do logu, vyhledávání. Manuální spuštění a zrušení poplachů. Import a export informaci o konfiguraci zařízení. Síťové funkce Jeden automaticky adaptivní síťový interface 10M/100M. Je podporován IPv6. Podpora TCP/IP protokolu, PPPoE, DHCP, DNS, DDNS, NTP, SADP, SMTP, SNMP, NFS, a iscsi. TCP, UDP a RTP pro unicast. Vzdálené vyhledávání, přehrávání, nahrávání souborů, uzamčení a odemčení záznamových souborů, souhrn chyb při přenosu nahrávaných souborů. Vzdálené nastavení parametrů; vzdálený import a export parametrů zařízení. Vzdálené sledování stavu zařízení, logu systému a stavu poplachů. Vzdálené ovládání klávesnicí. Vzdálené uzamčení a odemčení ovládacího panelu a myši. Vzdálené formátování HDD a aktualizace programu. Vzdálený restart systému. Přenos sběrnicemi RS-232 a RS-485. Poplach a informace o neobvyklostech mohou být přenášeny k vzdálenému serveru. Vzdálené spuštění a vypnutí záznamu. Vzdálené spuštění a vypnutí poplachového výstupu. 7

9 Zachycené snímky mohou být odeslány na FTP a FTP může být vzdáleně aktualizován. Vzdálené ovládání PTZ. Vzdálené zachycování JPEG. Obousměrný hovor a přenos zvuku. Vestavěný WEB server. Vývoj rozšiřujících funkcí SDK pro Windows a Linux. Zdrojové kódy aplikačního software pro demo. Podpora vývoje a školení pro aplikační systém. 8

10 Obsah Kapitola 1 - Úvod Čelní panel Ovládání pomocí IR dálkového ovládání Ovládání pomocí USB myši Popis metod zadávání Zadní panel Zapnutí a vypnutí DVR KAPITOLA 2 - Začínáme KAPITOLA 3 - Živý náhled Úvod k živému náhledu Ovládání v módu živého zobrazení Ovládání z čelního panelu Použití myši v módu živého zobrazení Použití doplňkového monitoru Lišta rychlého nastavení v módu živého zobrazení Úprava nastavení živého náhledu Uzamčení systému KAPITOLA 4 - Ovládání PTZ Konfigurace parametrů PTZ Nastavení Presetů, Sekvencí a Stop Nastavení presetu Vyvolání presetu Nastavení sekvence Vyvolání sekvence Nastavení stopy Vyvolání stopy Lišta ovládání PTZ Kapitola 5 - Nastavení záznamu a zachycení Konfigurace parametrů kódování Konfigurace časového plánu nahrávání a zachycování Konfigurace záznamu a zachycení při detekci pohybu Konfigurace záznamu a zachycení při aktivaci alarmového vstupu Manuální záznam a kontinuální zachycování snímků Konfigurace záznamu a zachycování o svátcích Konfigurace ostatních záznamů a typy zachycování Konfigurace redundantního záznamu a zachycení Konfigurace skupiny HDD pro záznam a zachycení Ochrana souborů KAPITOLA 6 - Přehrávání Přehrávání zaznamenaných souborů Přehrávání po kanálech Přehrávání podle času Přehrávání pomocí normálního vyhledání videa Přehrávání pomocí vyhledání události Přehrávání pomocí tagu (značky) Přehrávání podle systémového logu paměti událostí Doplňkové funkce přehrávání Přehrávání snímek po snímku Chytré vyhledávání Digitální zoom Přehrávání snímků

11 Kapitola 7 - Zálohování Zálohování nahraných souborů Rychlý export Zálohování pomocí normálního vyhledání souboru Zálohování podle vyhledání události Zálohování videoklipů Zálohování snímků Správa zálohovacích zařízení KAPITOLA 8 - Nastavení poplachů Nastavení detekce pohybu Nastavení alarmových vstupů Detekce ztráty videa Detekce narušení videa Zpracování výjimek Činnosti odezvy na poplach Spuštění a zrušení alarmového výstupu manuálně Kapitola 9 - Nastavení sítě Konfigurace obecného nastavení Konfigurace pokročilého nastavení Konfigurace nastavení PPPoE konfigurace DDNS Konfigurace NTP Konfigurace FTP Konfigurace SNMP Konfigurace pro vzdálený počítač pro poplach Konfigurace Multicast Konfigurace RTSP Konfigurace portu serveru a HTTP Konfigurace u Kontrola provozu na síti Konfigurace detekce sítě Testování zpoždění sítě a ztráty paketů Exportování síťových paketů KAPITOLA 10 - Správa HDD Inicializace HDD Správa síťového HDD Správa esata Konfigurace režimu Skupina Nastavení skupin HDD Nastavení vlastností HDD Konfigurace režimu Množství Kontrola stavu HDD Kontrola informací S.M.A.R.T Konfigurování chybových hlášení HDD KAPITOLA 11 - Nastavení kamery Konfigurace nastavení OSD Privátní maska Konfigurace parametrů obrazu KAPITOLA 12 - Správa a údržba DVR Prohlížení systémových informací Prohlížení informací o zařízení Prohlížení informací o kamerách Prohlížení informací o záznamu

12 Prohlížení informací o poplachových vstupech/výstupech Prohlížení informací o sítích Prohlížení informací o HDD Vyhledávání a export deníku zařízení Import/Export konfiguračního souboru Aktualizace systému Aktualizace z lokálního zálohovacího zařízení Aktualizace přes FTP Obnovení defaultního nastavení KAPITOLA 13 - Další Konfigurace sériového portu RS Konfigurace obecného nastavení Konfigurace dalších nastavení Správa uživatelských účtů Přidání uživatele Vymazání uživatele Editace uživatele Změna hesla admin Odhlášení, vypnutí, restartování Kapitola 14 - Příloha Vysvětlivky Časté otázky

13 KAPITOLA 1 Úvod 12

14 1.1 Čelní panel Čelní panel WDR-7300-HIST, WDR-7300-HFIST a WDR-7300-HFISH: Obrázek 1.1 Čelní panel WDR-7300-HIST, WDR-7300-HFIST a WDR-7300-HFISH. Tabulka 1.1 Popis čelního panelu Číslo Označení Popis funkce 1 Power ON/OFF Spínač zapnutí a vypnutí napájení 2 IR Receiver Přijímač pro IR dálkové ovládání 3 USB Konektor USB pro USB myš a USB flash paměť 4 DVD ROM Slot pro DVD ROM mechaniku 5 POWER Kontrolka napájení, svítí zeleně při zapnutém DVR READY STATUS Kontrolka funkce svítí zeleně při správné funkci DVR Kontrolka svítí zeleně, pokud je DVR ovládán pomocí IR dálkového ovládání s adresami od 1 do 244; Kontrolka zčervená při stisknutí tlačítka SHIFT; Kontrolka nesvítí, pokud je DVR ovládán z klávesnice nebo pomocí IR dálkového ovládání s adresou 255; Kontrolka zezelená pokud je DVR ovládán IR dálkovým ovládáním (s adresou 1 244) a současně klávesnicí a není použito tlačítko SHIFT; Kontrolka svítí oranžově: (a) pokud je DVR ovládán IR dálkovým ovládáním (s adresou 1 244) a současně klávesnicí a je současně použito tlačítko SHIFT; (b) pokud je DVR ovládán IR dálkovým ovládáním (s adresou 1 244) a je současně použito tlačítko SHIFT; ALARM Kontrolka poplachu se rozsvítí červeně, pokud je aktivován alarmový vstup HDD Kontrolka HDD bliká červeně pokud jsou na HDD zapisována data nebo pokud jsou data z HDD čtena TX/RX Kontrolka bliká zeleně, pokud síťové připojení pracuje správně 6 1/MENU Zadání číslice 1 ; Vstup do hlavního menu 2ABC/F1 Zadání číslice 2 ; Zadání písmen ABC ; Tlačítko F1 se používá pro volbu všech položek v seznamu; V módu ovládání PTZ se tlačítko F1 používá pro oddálení (zoom-) kamery PTZ V živém náhledu nebo při přehrávání se tlačítko F1 používá pro přepínání mezi hlavním a spot video výstupem 3DEF/F2 Zadání číslice 3 ; Zadání písmen DEF ; V módu ovládání PTZ se tlačítko F2 používá pro přiblížení (zoom+) kamery PTZ Tlačítko F2 se používá pro přepínání mezi záložkami 4GHI/ESC Zadání číslice 4 ; Zadání písmen GHI ; Ukončení a návrat do předchozího menu 5JKL/EDIT Zadání číslice 5 ; 13

15 Zadání písmen JKL ; Vymazání písmena před kurzorem; Volba zašrtávacího políčka nebo spínače (ON/OFF) Začátek a konec klipu při přehrávání SHIFT Přepínání sdružených tlačítek mezi zadáním číslice/písmena/funkce ovládání 6MNO/PLAY Zadání číslice 6 ; Zadání písmen MNO ; V módu přehrávání se používá pro přímý přístup k přehrávání 7PQRS/REC Zadání číslice 7 ; Zadání písmen PQRS ; Manuální záznam, přímý přístup k přehrávání, manuálně povolit/zakázat záznam 8TUV/PTZ Zadání číslice 8 ; Zadání písmen TUV ; Vstup do ovládání PTZ 9WXYZ/PREV Zadání číslice 9 ; Zadání písmen WXYZ ; Zobrazení více kamer v živém náhledu; V módu přehrávání nebo při přehrávání v Menu > Playback > Tag se tlačítko používá pro vymazání zvoleného tagu (značky) 0/A Zadání číslice 0 ; Přepínání mezi typem vstupu (velká/malá písmena, symboly a číslice) V módu přehrávání se tlačítko používá pro přidání tagu (značky) 7 DIRECTION Směrová tlačítka ENTER 8 JOG SHUTTLE Control Tlačítka se používají pro navigaci mezi různými poli a položkami menu V módu přehrávání se tlačítka Nahoru a Dolů používají pro zrychlení a zpomalení nahraného videa Při celodenním přehrávacím módu se tlačítka vlevo/vpravo používají pro výběr nahraného videa příští/předchozí den; při přehrávání při normálním vyhledávání videa se tlačítka vlevo/vpravo používají pro výběr následujícího/předchozího zaznamenaného souboru V módu živého náhledu se směrová tlačítka používají pro přecházení mezi kanály V módu ovládání PTZ mohou ovládat pohyb PTZ kamery Potvrzení výběru v libovolném módu menu. Lze použít pro označení zaškrtávacího políčka. V přehrávacím módu se používá pro spuštění/zastavení přehrávání. V přehrávacím módu jednotlivých snímků se používá stisknutí ENTER pro posun videa o jeden snímek V módu automatického přepínání se používá pro spuštění/vypnutí automatického přepínání Výběr aktivní položky v menu. Vnitřní kroužek pohybuje výběrem nahoru a dolů, vnější kroužek pohybuje vlevo a vpravo. V módu přehrávání vnitřní kroužek skáče ve video souboru o 30 sekund dopředu/dozadu. Vnější kroužek se používá ke zrychlení nebo zpomalení videa. V módu živého náhledu se používá pro cyklické procházení různými kanály. V módu PTZ může ovládat pohyb PTZ kamer. Poznámka: Je nutné poznamenat, že musíte kliknout na tlačítko EDIT v textovém poli, jak v módu dálkového ovládání, tak při ovládání z čelního panelu, před tím, než budete editovat jeho obsah. Po zadání textu musíte opět stisknout tlačítko ENTER pro umožnění přechodu na další pole. 14

16 Čelní panel WDR-8100-HFIST: Tabulka 1.2 Popis čelního panelu Obrázek 1.2 Čelní panel WDR-8100-HFIST Číslo Označení Popis funkce 1 ALARM Kontrolka poplachu, rozsvítí se červeně při aktivaci poplachového vstupu. READY Kontrolka funkce svítí modře při správné funkci DVR. STATUS Kontrolka svítí modře, pokud je DVR ovládán pomocí IR dálkového ovládání. Kontrolka svítí červeně pokud je DVR ovládán z klávesnice a růžově, pokud je současně použito IR dálkové ovládání a klávesnice. HDD Kontrolka HDD bliká červeně pokud jsou na HDD zapisována data nebo pokud jsou data z HDD čtena. MODEM Nepoužito. TX/RX Kontrolka bliká modře pokud síťové připojení pracuje správně. GUARD Kontrolka svítí modře pokud je zařízení zastřeženo. Kontrolka nesvítí pokud je DVR odstřeženo. Stav aktivace/deaktivace může být vyvolán stisknutím a přidržením tlačítka ESC po dobu delší než 3s v módu živého náhledu. 2 IR Receiver Přijímač pro IR dálkové ovládání 4 DVD ROM Slot pro DVD mechaniku 5 LED kontrolky stavu kanálů a Alfanumerická tlačítka Přepnutí na příslušný kanál v módu živého náhledu nebo módu ovládání PTZ. Zadávání číslic a písmen v módu Edit. Přepínání mezi jednotlivými kanály v módu celodenního přehrávání. Osvětlení tlačítek je modré, pokud je odpovídající kanál nahráván; je červené pokud je kanál ve stavu přenosu po síti; je růžové pokud je kanál nahráván a přenášen po síti. 6 USB Konektor USB pro USB myš a USB flash paměť. 7 ESC Ukončení a návrat do předchozího menu. Zastřežení/odstřežení DVR v módu živého náhledu. REC/SHOT PLAY/AUTO Tlačítko ZOOM+ A/FOCUS+ EDIT/IRIS+ Vstup do menu Manuální záznam. Zapnutí a vypnutí audio v módu přehrávání. V módu ovládání PTZ stisknutím tlačítka REC/SHOT a tlačítka číslice se vyvolá prepozice. Vstup do menu přehrávání. Automatické skenování v módu ovládání PTZ. V módu ovládání PTZ tlačítko ZOOM+ slouží k přiblížení obrazu u kamer PTZ. Nastavení zaostření u kamer PTZ v módu ovládání PTZ. Přepínání mezi typem vstupu (velká/malá písmena, symboly a číslice). Editace textového pole. Při editaci slouží současně jako tlačítko Backspace pro vymazání znaku před kurzorem. U zaškrtávacího políčka se stisknutím tohoto tlačítka označí políčko. V módu ovládání PTZ tlačítko otevírá clonu kamer PTZ. V módu přehrávání je lze použít pro vytvoření záložního video klipu. Otevře/zavře složku v USB nebo esata disku. 15

17 MENU/WIPER F1/LIGHT F2/AUX MAIN/SPOT/ ZOOM- PREV/FOCUS- PTZ/IRIS- 8 DIRECTION Směrová tlačítka ENTER 9 JOG SHUTTLE Control Vstup do hlavního menu (po úspěšném přihlášení); Stisknutím a přidržením tlačítka podobu 5s se vypne hlasité pípnutí při stisku tlačítka. V módu ovládání PTZ tlačítko spustí stěrač (pokud je použit). Tlačítko F1/LIGHT se v poli seznamu používá pro výběr všech položek v seznamu. V módu ovládání PTZ tlačítko zapíná a vypíná PTZ osvětlení (pokud je použito). V módu přehrávání přepíná směr přehrávání. Tlačítko F2/AUX se používá přechod mezi záložkami. V synchronizovaném přehrávání slouží k přepínání kanálů. Používá se pro přepínání ovládání mezi hlavním a spot video výstupem. V módu ovládání PTZ tlačítko ZOOM- slouží k oddálení obrazu u kamer PTZ. Přepínání módů zobrazená mezi jedním obrazem a děleným obrazem. Nastavení zaostření u kamer PTZ v módu ovládání PTZ spolu s tlačítkem A/FOCUS+. Vstup do módu ovládání PTZ kamer. V módu ovládání PTZ tlačítko uzavírá clonu kamer PTZ. Tlačítko DIRECTION se používá pro navigaci mezi různými poli a položkami menu. V módu přehrávání se tlačítka Nahoru a Dolů používají pro zrychlení a zpomalení nahraného videa. Při celodenním přehrávacím módu se tlačítka vlevo/vpravo používají pro výběr nahraného videa příští/předchozí den; při přehrávání při normálním vyhledávání videa se tlačítka vlevo/vpravo používají pro výběr následujícího/předchozího zaznamenaného souboru. V módu živého náhledu se směrová tlačítka používají pro přecházení mezi kanály. V módu ovládání PTZ mohou ovládat pohyb PTZ kamery. Potvrzení výběru v libovolném módu menu. Lze použít pro označení zaškrtávacího políčka. V přehrávacím módu se používá pro spuštění/zastavení přehrávání. V přehrávacím módu jednotlivých snímků se používá pro posun videa o jeden snímek. V módu automatického přepínání se používá pro spuštění/vypnutí automatického přepínání. Pohyb aktivní položky v menu. Vnitřní kroužek pohybuje výběrem nahoru a dolů, vnější kroužek pohybuje vlevo a vpravo. V módu přehrávání vnitřní kroužek skáče ve video souboru o 30 sekund dopředu/dozadu. Vnější kroužek se používá ke zrychlení nebo zpomalení videa. V módu živého náhledu se používá pro cyklické procházení různými kanály. V módu PTZ může ovládat pohyb PTZ kamer. 10 Power ON/OFF Spínač zapnutí a vypnutí napájení. Poznámka: Pokud kontrolka GUARD svítí modře (standard), nastavení všech poplachových událostí a výjimek jsou platné. Jinak je nastavení všech poplachových událostí a výjimek neplatné a je možný normální záznam. Poznámka: Je nutné poznamenat, že musíte kliknout na tlačítko EDIT v textovém poli, jak v módu dálkového ovládání, tak při ovládání z čelního panelu, před tím, než budete editovat jeho obsah. Po zadání textu musíte opět stisknout tlačítko ENTER pro umožnění přechodu na další pole. 16

18 Čelní panel WDR-7200-HFISH: Obrázek 1.2 Čelní panel WDR-7200-HFISH Tabulka 1.2 Popis čelního panelu Číslo Označení Popis funkce 1 POWER Kontrolka napájení svítí zeleně, když je DVR zapnuto. 2 STATUS Kontrolka bliká červeně při čtení/zápisu na HDD. 3 TX/RX Kontrolka bliká zeleně pokud síťové připojení pracuje správně. 4 USB Konektor USB pro USB myš a USB flash paměť. 5 IR Receiver Přijímač pro IR dálkové ovládání 1.2 Ovládání pomocí IR dálkového ovládání DVR může být také ovládán pomocí IR dálkového ovládání zobrazeného na obrázku 1.3. Poznámka: Před použitím musí být instalovány baterie (2x AAA). Obrázek 1.3 Dálkové ovládání 17

19 Tlačítka na dálkovém ovládání odpovídají tlačítkům na čelním panelu. Podle obrázku 1.3 jsou to tyto: Tabulka 1.3 Popis tlačítek IR dálkového ovládání. Číslo Název Popis funkce 1 POWER Spínač zapnutí a vypnutí napájení. 2 DEV Povolení/zakázání dálkového ovládání. 3 Tlačítka písmen Stejné jako tlačítka písmen na čelním panelu. 4 EDIT Stejné jako tlačítko EDIT na čelním panelu. 5 Tlačítko A Stejné jako tlačítko A na čelním panelu. 6 REC Stejné jako tlačítko REC na čelním panelu. 7 PLAY Stejné jako tlačítko PLAY na čelním panelu. 8 INFO Nepoužito. 9 VOIP Stejné jako tlačítko F1 na čelním panelu. 10 MENU Stejné jako tlačítko MENU na čelním panelu. 11 PREV Stejné jako tlačítko PREV na čelním panelu. 12 DIRECTION/ENTER Stejné jako tlačítko DIRECTION/ENTER na čelním panelu. 13 PTZ Stejné jako tlačítko PTZ na čelním panelu. 14 ESC Stejné jako tlačítko ESC na čelním panelu. 15 RESERVED Nepoužito. 16 F1 Stejné jako tlačítko F1 na čelním panelu. 17 Tlačítka ovládání PTZ Tlačítka pro nastavení clony, ostření a zoomu u PTZ kamer. 18 F2 Stejné jako tlačítko F2 na čelním panelu. Odstraňování závad dálkového ovládání: Poznámka: Zkontrolujte, že máte správně nainstalované baterie dálkového ovládání. Také musíte dálkovým ovládáním mířit na IR přijímač na čelním panelu. Pokud není žádná reakce na stisknutí tlačítka na dálkovém ovládání, pro hledání závady postupujte následovně: 1. Přejděte pomocí čelního ovládacího panelu nebo myší do Menu > Konfigurace > Obecny > Další nastaveni 2. Zkontrolujte a poznamenejte si DVR ID (C. zarizeni). Defaultní hodnota je 255. Tato hodnota ID je platná pro všechna IR dálková ovládání. 3. Stiskněte tlačítko DEV na dálkovém ovládání. 4. Zadejte DVR ID z kroku Stiskněte tlačítko ENTER na dálkovém ovládání. Pokud se kontrolka stavu na čelním panelu rozsvítí zeleno modře, dálkové ovládání pracuje správně. Pokud se stavová kontrolka nerozsvítí zeleno modře a stále není odezva z dálkového ovládání, zkontrolujte následující: 1. Baterie jsou správně instalovány a polarita baterií není obrácena. 2. Baterie jsou nové a nejsou vybité. 3. IR přijímač není zastíněn. Pokud IR dálkové ovládání stále nepracuje správně, vyměňte dálkové ovládání a opakujte pokus nebo kontaktujte dodavatele zařízení. 18

20 1.3 Ovládání pomocí USB myši S DVR může být použita běžná tří tlačítková myš (Levé/Pravé/kolečko). Pro používání myši: 1. Připojte myš do jednoho USB portu na čelním panelu DVR. 2. Myš by měla být automaticky detekována. Pokud není v řídkém počtu případů myš detekována, je možné, že zařízení nejsou kompatibilní, zkontrolujte seznam doporučených zařízení v seznamu poskytnutém dodavatelem. Ovládání myši: Tabulka 1.4 Popis ovládání myši Název Činnost Popis Levý klik Jednoduché kliknutí Živý náhled: Zvolte kanál a zobrazte menu rychlého nastavení. Menu: Volba a zadání. Dvojklik Živý náhled: Přepnutí mezi jednoduchou obrazovkou a děleným Kliknutí a tažení zobrazením. Ovládání PTZ: Otáčení. Detekce zakrytí, vymaskování zón, detekce pohybu: Výběr požadované oblasti. Digitální zoom in: Přetažením zvolte požadovanou oblast. Živý náhled: Přetáhnout kanál/časovou lištu. Pravý klik Jednoduché kliknutí Živý náhled: Zobrazení menu. Menu: Opustit současné menu do menu vyšší úrovně. Kolečko Rolování nahoru Živý náhled: Předchozí obrazovka. Menu: Předchozí položka. Rolování dolů Živý náhled: Následující obrazovka. Menu: Následující položka. 19

21 1.4 Popis metod zadávání Popis tlačítek na softwarové klávesnici Obrázek 1.4 Softwarová klávesnice Ikona Popis Ikona Popis Angličtina Velká písmena Číslice Malá nebo velká písmen Mezera Návrat Symboly Backspace - zpět Enter - zadání 20

22 1.5 Zadní panel WDR-7304-HIST, WDR-7304-HFIST a WDR-7304-HFISH: Obrázek 1.5 Zadního panel WDR-7304-HIST, WDR-7304-HFIST a WDR-7304-HFISH Poznámka: WD-7308-HIST/HFIST/HFISH se liší pouze 8mi BNC vstupními video konektory na zadním panelu. Tabulka 1.6 Popis zadního panelu WDR-7304-HIST, WDR-7304-HFIST a WDR-7304-HFISH: Číslo Název Popis funkce 1 MAIN VIDEO OUT BNC konektor pro video výstup. 1. Pokud jsou připojeny oba výstupy HDMI a VGA nebo pouze jeden, lze jej použít jako doplňkový video výstup pro živé zobrazení, přehrávání, záznam a ovládání PTZ. 2. Pokud HDMI a VGA nejsou použity, používá se jako hlavní video výstup pro živé zobrazení, přehrávání, záznam, ovládání PTZ a ovládání menu. SPOT VIDEO OUT BNC konektor pro video výstup pouze jedné kamery nebo sekvence. 2 VIDEO IN BNC konektor pro analogový video vstup. 3 AUDIO IN RCA konektor pro audio vstup. 4 LINE IN RCA konektor pro hlasový vstup. 5 CVBS AUDIO OUT RCA konektor pro audio výstup. Tento konektor je synchronizován s CVBS video výstupem. VGA AUDIO OUT RCA konektor pro audio výstup. Tento konektor je synchronizován s VGA video výstupem. 6 VGA DB15 konektor pro VGA výstup. Lokální zobrazení video výstupu a menu. 7 HDMI HDMI konektor video výstupu. 8 Sběrnice RS-232 Konektor pro zařízení se sběrnicí RS esata Konektor pro připojení SATA HDD, CD/DVD-RM nebo diskového pole. 10 Sběrnice LAN Konektor pro síťové připojení LAN (Local Area Network) 11 USB Konektor pro připojení USB myši nebo USB flash paměti 12 Sběrnice RS-485 Konektor pro zařízení se sběrnicí RS-485. Piny T+, T- připojují PTZ. Port klávesnice Piny D+ a D- propojují Ta a Tb piny klávesnice. Při kaskádním propojení zařízení se piny D+ a D- prvního DVR připojí na piny D+ a D- následujícího DVR. ALARM IN Konektor pro alarmové vstupy. ALARM OUT Konektor pro alarmové výstupy. 13 GROUND Zem (Musí být připojena před zapnutím DVR). 14 AC 100V -240V Síť 100V 240V střídavých. 15 POWER Spínač pro zapnutí a vypnutí zařízení. 21

23 Zadní panel WDR-7316-HIST, WDR-7316-HFIST a WDR-7316-HFISH: Obrázek 1.6 Zadní panel WDR-7316-HIST, WDR-7316-HFIST a WDR-7316-HFISH Tabulka 1.7 Popis zadního panelu WDR-7316-HIST, WDR-7316-HFIST a WDR-7316-HFISH: Číslo Název Popis funkce 1 MAIN VIDEO OUT BNC konektor pro video výstup. 1. Pokud jsou připojeny oba výstupy HDMI a VGA nebo pouze jeden, lze jej použít jako doplňkový video výstup pro živé zobrazení, přehrávání, záznam a ovládání PTZ. 2. Pokud HDMI a VGA nejsou použity, používá se jako hlavní video výstup pro živé zobrazení, přehrávání, záznam, ovládání PTZ a ovládání menu. SPOT VIDEO OUT BNC konektor pro video výstup pouze jedné kamery nebo sekvence. 2 VIDEO IN BNC konektor pro analogový video vstup. 3 AUDIO IN RCA konektor pro audio vstup. 4 LINE IN RCA konektor pro hlasový vstup. 5 CVBS AUDIO OUT RCA konektor pro audio výstup. Tento konektor je synchronizován s CVBS video výstupem. VGA AUDIO OUT RCA konektor pro audio výstup. Tento konektor je synchronizován s VGA video výstupem. 6 LOOP OUT Kopie vstupů - volitelné rozšíření. 7 Sběrnice RS-232 Konektor pro zařízení se sběrnicí RS VGA DB15 konektor pro VGA výstup. Lokální zobrazení video výstupu a menu. 9 HDMI HDMI konektor video výstupu. 10 USB Konektor pro připojení USB myši nebo USB flash paměti. 11 Sběrnice LAN Konektor pro síťové připojení LAN (Local Area Network). 12 Sběrnice RS-485 Konektor pro zařízení se sběrnicí RS-485. Piny T+, T- připojují PTZ. Port klávesnice Piny D+ a D- propojují Ta a Tb piny klávesnice. Při kaskádním propojení zařízení se piny D+ a D- prvního DVR připojí na piny D+ a D- následujícího DVR. ALARM IN Konektor pro alarmové vstupy. ALARM OUT Konektor pro alarmové výstupy. 13 esata Konektor pro připojení SATA HDD, CD/DVD-RM nebo diskového pole. 14 GROUND Zem (Musí být připojena před zapnutím DVR). 15 AC 100V -240V Síť 100V 240V střídavých. 16 POWER Spínač pro zapnutí a vypnutí zařízení. 22

24 Zadní panel WDR-8100-HFIST: Obrázek 1.8 Zadní panel WDR-8116-HFIST Poznámka: WDR-8104/08-HFIST se liší pouze 4/8 mi BNC vstupními video konektory na zadním panelu. Tabulka 1.8 Popis zadního panelu WDR-8100-HFIST: Číslo Název Popis funkce 1 VIDEO IN BNC konektor pro analogové video vstupy 3 SPOT VIDEO OUT BNC konektor pro video výstup pouze jedné kamery nebo sekvence. 4 VIDEO OUT BNC konektor pro video výstup. 1. Pokud jsou připojeny oba výstupy HDMI a VGA, lze jej použít jako doplňkový video výstup pro živé zobrazení. 2. Pokud je připojen pouze jeden z HDMI nebo VGA, lze jej použít jako doplňkový video výstup pro živé zobrazení, přehrávání, záznam a ovládání PTZ. 3. Pokud HDMI a VGA nejsou použity, používá se jako hlavní video výstup pro živé zobrazení, přehrávání, záznam, ovládání PTZ a ovládání menu. 5 CVBS AUDIO OUT BNC konektor pro audio výstup. Tento konektor je synchronizován s CVBS video výstupem. VGA AUDIO OUT BNC konektor pro audio výstup. Tento konektor je synchronizován s VGA video výstupem. 6 LINE IN BNC konektor pro hlasový vstup. 7 AUDIO IN RCA konektor pro audio vstup 9 Sběrnice RS-232 Konektor pro zařízení se sběrnicí RS VGA DB15 konektor pro VGA výstup. Lokální zobrazení video výstupu a menu. 11 HDMI HDMI konektor video výstupu. 12 esata Konektor pro připojení SATA HDD, CD/DVD-RM nebo diskového pole. 13 Sběrnice LAN Konektor pro síťové připojení LAN (Local Area Network) 14 Spínač ukončení Spínač impedančního ukončeni sběrnice RS-485. V poloze nahoru není sběrnice sběrnice ukončena. V poloze dolů je sběrnice ukončena odporem 120Ω. 15 Sběrnice RS-485 Konektor pro zařízení se sběrnicí RS-485. Piny T+, T- připojují PTZ. Port klávesnice Piny D+ a D- propojují Ta a Tb piny klávesnice. Při kaskádním propojení zařízení se piny D+ a D- prvního DVR připojí na piny D+ a D- následujícího DVR. ALARM IN Konektor pro alarmové vstupy. ALARM OUT Konektor pro alarmové výstupy. 16 GROUND Zem (Musí být připojena před zapnutím DVR). 17 AC 100V -240V Síť 100V 240V střídavých. 18 POWER Spínač pro zapnutí a vypnutí zařízení. 23

25 Zadní panel WDR-7200-HFISH: Obrázek 1.8 Zadní panel WDR-7216-HFISH Poznámka: WDR-7204/08-HFISH se liší pouze 4/8 mi BNC vstupními video konektory na zadním panelu. Tabulka 1.8 Popis zadního panelu DS-7200-HFISH: Číslo Název Popis funkce 1 VIDEO IN BNC konektory pro analogové video vstupy 2 VIDEO OUT BNC konektor pro video výstup. 3 USB Konektor pro připojení USB myši nebo USB flash paměti. 4 HDMI HDMI konektor video výstupu. 5 VGA DB15 konektor pro VGA výstup. Lokální zobrazení video výstupu a menu. 6 AUDIO IN RCA konektor pro audio vstup. 7 AUDIO OUT RCA konektor pro audio výstup. 8 Sběrnice LAN Konektor pro síťové připojení LAN (Local Area Network) 9 Sběrnice RS-485 Konektor pro zařízení se sběrnicí RS-485. Piny T+, T- připojují PTZ VDC Konektor pro připojení přiloženého 12VDC napájecího adaptétu. 11 GROUND Zem (Musí být připojena před zapnutím DVR). 12 POWER Spínač pro zapnutí a vypnutí zařízení. 24

26 1.6 Zapnutí a vypnutí DVR Záměr: Správné postupy zapnutí a vypnutí jsou zásadní pro prodloužení životnosti DVR. Před zapnutím: Zkontroluje, že napětí napájecího zdroje vyhovuje požadavkům DVR a zemnicí propojení je provedeno spolehlivě. Zapnutí DVR: 1. Zkontrolujte, že napájecí zdroj je připojen k síti. Velice doporučujeme ve spojení se zařízením používání UPS. Kontrolka POWER na čelním panelu by měla svítit a indikovat napájení přístroje. 2. Stiskněte tlačítko POWER na čelním panelu. Kontrolka Power začne svítit zeleně (WDR HIST/HFIST/HFISH a WDR-7200-HFISH) nebo modře (WDR-8100-HFIST). Jednotka začne nabíhat. 3. Po naběhnutí přístroje zůstane kontrolka svítit zeleně/modře. Vypnutí DVR Existují dva správné způsoby vypnutí DVR. Pro vypnutí DVR: Možnost 1: Standardní vypnutí 1. Vstupte do menu vypnutí Menu > Vypnout 2. Zvolte tlačítko Vypnout 3. Klikněte na tlačítko Ano. Obrázek 1.9 Menu vypnutí Možnost 2: Ovládáním z čelního panelu 1. Držte stisknuté tlačítko POWER na čelním panelu po dobu 3 sekund. 2. Do dialogového okna zadejte pro potvrzení administrátorské jméno uživatele a heslo. 3. Klikněte na tlačítko Ano. Poznámka: V okamžiku, kdy se systém ukončuje nemačkejte znovu tlačítko POWER. Restart DVR Během zobrazení menu vypnutí (Obrázek 1.9) můžete restartovat DVR. 1. Vstupte do menu vypnutí kliknutím na Menu > Vypnout 2. Pro opětné nastartování klikněte na Reboot. 25

27 KAPITOLA 2 Začínáme 26

28 Při spuštění DVR se standardně spustí průvodce nastavení Průvodce podle obrázku 2.1. Obrázek 2.1 Okno Průvodce Ovládání průvodce nastavení: 1. Průvodce nastavení prochází několika důležitými nastaveními DVR. Pokud v daný okamžik nechcete použít pomocníka nastavení, klikněte na tlačítko Zruš. Můžete také zvolit použití pomocníka nastavení při příštím spuštění ponecháním označení políčka Spustit průvodce při startu DVR?. 2. Klikněte na tlačítko Další v Průvodci a přejděte do okna přihlášení podle obrázku 2.2. Obrázek 2.2 Okno přihlášení 3. Zadejte heslo admin. Tovární nastavení hesla je Pro změnu hesla admin označte políčko Nové heslo admin. Zadejte Nové heslo a jeho potvrzení v dalším políčku Potvrdit. 5. Kliknutím na tlačítko Další přejděte do okna nastavení data a času podle obrázku

29 Obrázek 2.3 Okno nastavení data a času 6. Po nastavení času klikněte na tlačítko Další a přejdete do okna nastavení sítě podle obrázku 2.4. Můžete konfigurovat následující nastavení: NIC typ, adresu IPv4, masku sítě, bránu sítě a DNS servery. Obrázek 2.4 Okno nastavení sítě 7. Po nastavení parametrů konfigurace sítě klikněte na tlačítko Další. Tím přejdete do okna správy HDD podle obrázku

30 Obrázek 2.5 Okno správy HDD 8. Pro inicializaci (formátování) HDD zaškrtněte políčko u příslušného disku a klikněte na tlačítko Spusť. Inicializací se smažou všechna data uložená na HDD! 9. Kliknutím na tlačítko Další přejděte do okna nastavení záznamu podle obrázku 2.6. Obrázek 2.6 Okno nastavení záznamu 10. Kliknutím na Kopie se otevře okno pro překopírování nastavení na další vámi vybrané kanály podle obrázku

31 Obrázek 2.7 Okno kopírování nastavení záznamu 11. Kliknutím na OK ukončíte počátečního Průvodce nastavením. 30

32 KAPITOLA 3 Živý náhled 31

33 3.1 Úvod k živému náhledu Živý náhled ukazuje video snímky od každé kamery v reálném čase. Při zapnutí DVR automaticky přejde do módu živého náhledu. Toto menu je na nejvyšším bodě hierarchie menu a vícenásobné stisknutí tlačítka ESC (v závislosti na tom, ve kterém menu se nacházíte) vás přivede do módu živého náhledu. Ikony živého náhledu V módu živého náhledu jsou v pravém horním rohu obrazovky pro každý kanál ikony ukazující stav záznamu a poplachu tohoto kanálu, takže můžete zjistit problémy co nejrychleji. Tabulka 3.1 Popis ikon živého náhledu Ikona Popis Poplach (ztráta videa, detekce zakrytí, detekce pohybu, nebo alarmový vstup) Záznam (manuální záznam, záznam na základě rozvrhu, záznam spuštěný detekcí pohybu nebo alarmovým vstupem) Poplach a Záznam 32

34 3.2 Ovládání v módu živého zobrazení V módu živého zobrazení se používá mnoho funkcí. Seznam funkcí je uveden dále. Jednodna kamera: ukazuje na monitoru pouze obraz z jedné kamery. Multi kamera: na monitoru současně zobrazí několik obrazů z kamer Automatické přepínání: obrazy kamer se automaticky přepínají na následující. Před povolením automatického přepínání musíte nastavit čas setrvání zobrazení každého obrazu na monitoru v menu. Menu > Konfigurace > Zive zobr. > Doba pozdr. Přehrát celý den: přehrání video záznamu aktuálního dne. Přepínač výstupu Aux/Main: DVR zkontroluje připojení výstupních konektorů a definuje hlavní a pomocné monitory. Pokud je připojen alespoň jeden výstup HDMI a VGA, pomocný video výstup se používá pro živé zobrazení, přehrávání, záznam a ovládání PTZ. Pokud není připojen ani jeden HDMI nebo VGA konektor, pomocný výstup se používá jako hlavní video výstup pro zobrazení živého zobrazení, přehrávání, záznamu a ovládání PTZ a ovládání menu. Pokud je doplňkový výstup Aux povolen, hlavní výstup nemůže provádět žádné operace a některé základní operace v živém zobrazení můžete provádět v Aux výstupu Ovládání z čelního panelu Tabulka 3.2 Ovládání živého zobrazení z čelního panelu Funkce Ovládání z čelního panelu Zobrazení jednoduchého obrazu Stiskněte příslušné tlačítko alfanumerické klávesnice. Např. Stiskněte 2 pro zobrazení pouze obrazu kanálu 2. Zobrazení vícenásobného obrazu Stiskněte tlačítko PREV Manuální přepínání obrazovek Následující obraz: tlačítko směru doleva Předchozí obraz: tlačítko směru doprava Automatické přepínání Stiskněte tlačítko Enter Přehrání celého dne Stiskněte tlačítko Play Přepnutí mezi hlavním a Stiskněte tlačítko 2ABC/F1 pomocným výstupem Použití myši v módu živého zobrazení Tabulka 3.3 Použití myši v módu živého zobrazení Název Popis Menu Vstupte do hlavního menu systému pravým klikem myši Jedna kamera Přejde do jednoduchého zobrazení na celou obrazovku volbou čísla kanálu z rozbaleného seznamu Multi kamera Nastavte rozložení obrazovky volbou z rozbaleného seznamu Předchozí zobraz. Přepne na předchozí zobrazení kanálů Další zobr. Přepne na následující zobrazení kanálů Start/Stop auto-prep. Povolí/zakáže automatické přepínání obrazů Přehrát všech-dny=přehrát Přehraje video zvoleného kanálu z aktuálního dne celý den Aux Monitor Přepne ovládání (myš, přední panel) na pomocný výstup a ovládání z hlavního výstupu je zablokováno. Poznámka: Před použitím automatického přepínání Start auto-prep musíte nastavit čas setrvání zobrazení živého obrazu na monitoru (viz výše). 33

35 Poznámka: Pokud přepnete na aux monitor a ten není připojen, ovládání myší je vypnuto. Přepněte zpět na hlavní výstup pomocí tlačítka 2ABC/F1 na čelním panelu nebo pomocí dálkového ovládání. Poznámka: Pokud odpovídající kamera podporuje inteligentní funkce, do menu pro pravé kliknutí bude zahrnuta volba Reboot Inteligence. Obrázek 3.1 Menu pravého kliknutí Použití doplňkového monitoru Některé funkce živého zobrazení jsou dostupné i při použití pomocného monitoru. Jsou to tyto funkce: Jedna kamera: Přejde do jednoduchého zobrazení celé obrazovky zvolené kamery. Kamera může být zvolena z rozbaleného seznamu. Multi kamera: Přepnutí mezi různými možnostmi uspořádání displeje. Možnosti uspořádání mohou být zvoleny z rozbaleného seznamu. Další zobr.: Při zobrazení méně obrazů v živém zobrazení než je maximální počet použitých kamer se klinutím na tuto možnost přepne zobrazení na další sadu obrazů. Přehrát: Přechod do módu přehrávání. PTZ: Vstup do módu ovládání PTZ Main Monitor: Vstup do hlavního provozního módu. Poznámka: V módu živého zobrazení na hlavním monitoru není po dobu doplňkového zobrazovacího módu k dispozici menu ovládání Lišta rychlého nastavení v módu živého zobrazení Na obrazovce každého kanálu se zobrazuje menu rychlého nastavení, které se zobrazí když umístíte kurzor myši na spodek obrazu. Obrázek 3.2 Lišta rychlého nastavení 34

36 Tabulka 3.4 Popis ikon Lišty rychlého nastavení Ikony Popis Ikony Popis Ikony Popis Spustit manuální nahrávání Okamžité přehrávání posledních 5-ti minut Ztišení / zapnutí audio Zachycení snímku Ovládání PTZ Digitální zoom Nastavení obrazu Skrytí lišty Okamžité přehrávání zobrazí posledních pět minut nahrávky. Hlášení No record is found znamená, že posledních pět minut nebyl žádný záznam. Digitální zoom může zvětšit zvolenou oblast na celou obrazovku. Klikněte levým tlačítkem a přetáhněte červený rámeček přes cílovou zvětšovanou oblast podle obrázku 3.3. Obrázek 3.3 Digitální zoom Pro vstup do menu nastavení obrazu zvolte ikonu Nastavení snímku. Jsou zde čtyři přednastavené módy pro použití podle skutečné situace. Vysvětlení každého módu: Standard: v běžných světelných podmínkách (tovární nastavení) Vnitřní: obraz je relativně vyrovnanější Matné světlo: obraz je vyrovnanější než v předchozích dvou případech Venkovní: obraz je relativně jasný a ostrý. Vysoký stupeň kontrastu a saturace. 35

37 Obrázek 3.4 Nastavení obrazu přednastavení Pro nastavení parametrů jasu, kontrastu, sytosti a odstínu můžete zvolit mód Přizpůsobit. Kliknutím na tlačítko Shrnout obnovíte předchozí nastavení. Obrázek 3.5 Nastavení obrazu přizpůsobený zákazníkem 36

38 3.3 Úprava nastavení živého náhledu Záměr: Nastavení živého náhledu může být přizpůsobeno různým potřebám zákazníka. Můžete konfigurovat výstupní interfejsy, dobu prodlevy zobrazovaného obrazu, vypnutí a zapnutí zvuku, rozložení obrazovky pro každý kanál atd. 1. Vstupte do okna nastavení živého obrazu. Menu > Konfigurace > Živé zobrazení Obrázek 3.6 Živé zobrazení obecný Nastavení v tomto menu zahrnují: Video výstup: Určuje výstup, pro který se provádí nastavení. Výstupy zahrnují VGA, HDMI, hlavní CVBS a Spot Output1. Režim živého zobrazení: Určuje zobrazovací mód, který bude použit pro živé zobrazení. Doba pozdrření: Čas v sekundách, který musí uplynout mezi přepnutím kanálů při povolení automatického přepínání v živém náhledu. Povolen audio výstup: Povoluje/zakazuje výstup zvuku pro zvolený video výstup. Výstup události: Určuje výstup pro zobrazení videa události. Poplachový snímek doba pozdržení: Čas v sekundách pro zobrazení obrazu poplachové události. 37

39 2. Nastavení pořadí kamer Pro nastavení pořadí kamer: Obrázek 3.7 Živé zobrazení pořadí kamer 1. Zvolte Zobrazení. 2. Klikáním na tlačítka nahoru a dolů v každé obrazovce zvolte kanál, který chcete zobrazit. Nastavení na X znamená že kanál nebude zobrazován. 3. Klikněte na tlačítko Použít. 38

40 3.4 Uzamčení systému Záměr: Po uzamčení systému se monitor přepne do módu živého zobrazení a pokud chcete provádět nějaké operace musíte opět zadat jméno uživatele a heslo. 1. Vstupte do menu Vypnout Menu > Vypnout 2. Klikněte na tlačítko Odhlas Obrázek 3.8 Ukončení Poznámka: Po uzamčení systému je jakékoli kliknutí na obrazovku nefunkční. Pro odemčení systému je nutné zadat jméno uživatele a jeho heslo. 39

41 KAPITOLA 4 Ovládání PTZ 40

42 4.1 Konfigurace parametrů PTZ Záměr: Následujícím postupem nastavíte parametry pro PTZ kameru. Konfigurace parametrů PTZ musí být provedena před nastavením PTZ kamer. Před tím než začnete: Zkontrolujte, že kamery PTZ a DVR jsou správně propojeny pomocí sběrnice RS Vstupte do okna nastavení PTZ Menu > Kamera > PTZ Obrázek 4.1 PTZ - obecné 2. Zvolte kameru pro nastavení PTZ značkou vedle Kamera. 3. Zadejte parametry PTZ kamery. Poznámka: Všechny parametry musí být přesně stejné jako parametry PTZ kamery. 4. Pokud chcete nastavovat stejné parametry na dalších kamerách klikněte na Kopie. 5. Pro uložení nastavení klikněte na tlačítko Použít. 41

43 4.2 Nastavení Presetů, Sekvencí a Stop Před tím než začnete: Zkontrolujte prosím, že presety, stopy a sekvence jsou podporovány protokolem PTZ Nastavení presetu Záměr: Pro nastavení presetu, do kterého se PTZ kamera nastaví po události, postupujte podle následujících kroků. 1. Vstupte do rozhraní ovládání PTZ Menu > Kamera > PTZ > Další nastavení Obrázek 4.2 PTZ - Další nastavení 2. Pomocí směrových tlačítek nasměrujte kameru do prostoru, kam ji chcete přednastavit. 3. Klikněte na kolečko před Ulož presety. 4. Klikněte na číslo pro uložení presetu. Kroky 2 4 opakujte pro uložení dalších presetů. Pokud jejich počet je větší než 17, můžete kliknout na [ ] a zvolit dostupná čísla. Obrázek 4.3 Další presety 42

44 4.2.2 Vyvolání presetu Záměr: Tato vlastnost umožňuje zaměřit kameru, pokud dojde k události, do určité polohy. Vyvolání přednastavení v rozhraní ovládání PTZ. 1. Vstupte do rozhraní ovládání PTZ Menu > Kamera > PTZ > Další nastavení 2. Klikněte na kolečko před Vyvolat preset a zvolte číslo presetu. Obrázek 4.4 PTZ - Další nastavení Vyvolání presetu v módu živého zobrazení: 1. Pro vstup do menu nastavení PTZ v módu živého zobrazení stiskněte tlačítko PTZ na čelním panelu nebo klikněte na ikonu PTZ na liště rychlého nastavení. Obrázek 4.5 PTZ lišta nástrojů 2. V seznamu v menu zvolte Kamera 3. V seznamu presetů zvolte uložené přednastavení. 43
