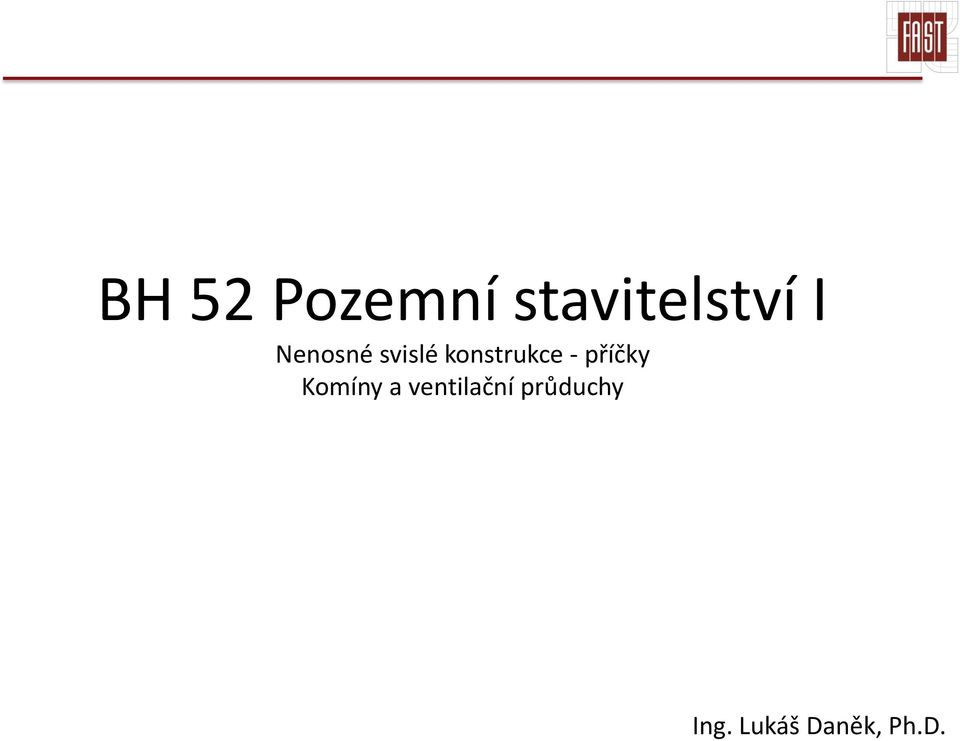

1 BH 52 Pozemní stavitelství I Nenosné svislé konstrukce - příčky Komíny a ventilační průduchy Ing. Lukáš Daněk, Ph.D.

2 Nenosné svislé konstrukce příčky

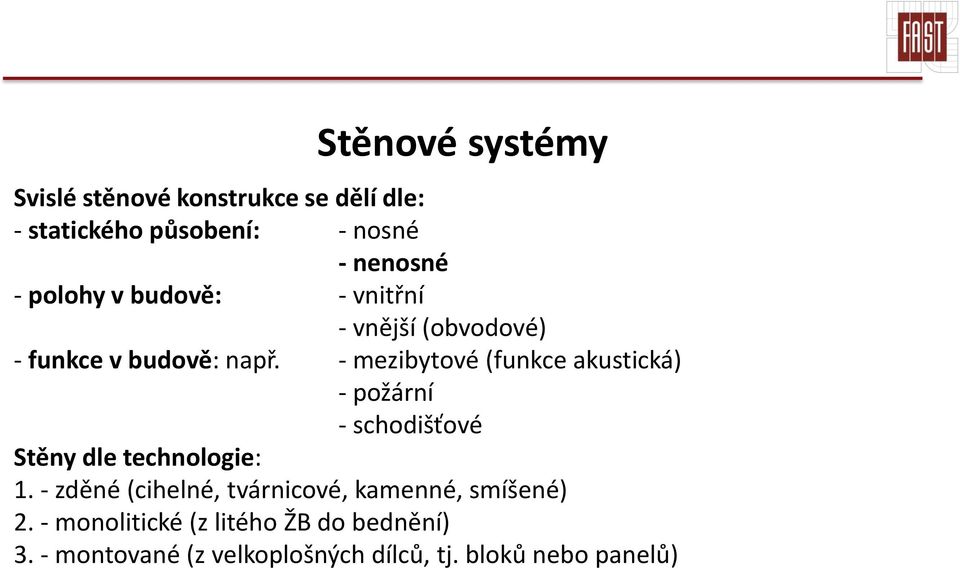

3 Stěnové systémy Svislé stěnové konstrukce se dělí dle: - statického působení: - nosné - nenosné - polohy v budově: - vnitřní - vnější (obvodové) - funkce v budově: např. - mezibytové (funkce akustická) - požární - schodišťové Stěny dle technologie: 1. - zděné (cihelné, tvárnicové, kamenné, smíšené) 2. - monolitické (z litého ŽB do bednění) 3. - montované (z velkoplošných dílců, tj. bloků nebo panelů)

4 Příčky nenosné svislé konstrukce Svislé nenosné konstrukce přenášejí pouze vlastní hmotnost do nosných konstrukcí (stropů, stěn). Funkce - optické dělení vnitřních prostor budov - zvukově izolační - tepelně izolační - protipožární

5 Příčky nenosné svislé konstrukce - dělení 1. Podle hmotnosti: - velmi lehké do 50 kg/m 2 - lehké 50 až 120 kg/m 2 - těžké nad 120 kg/m 2

6 Příčky nenosné svislé konstrukce - dělení 3. Podle zabudování: - pevné (přemístění = vybourání) - přemístitelné (z lehkých dílců = lze demontovat) - pohyblivé (posuvná dráha posuvné, skládací) 4. Dle skladby - jednoduchá - dvojitá - kombinovaná

7 Příčky nenosné svislé konstrukce - dělení 5. Podle technologie provádění: A zděné A1 cihelné A2 tvárnicové keramické, porobetonové, betonové, apod. A3 skleněné A4 kamenné A5 smíšené B monolitické z litého železobetonu (ŽB) do bednění omítané na pletivo C montované z velkoformátových prvků a z úzkých svislých dílců

8 Zajištění stability nenosné zděné stěny Platí stejná zásada pro zajištění stability nenosné stěny jako u nosné stěny ZDIVO = stavební konstrukce vzniklá záměrným skládáním prvků z přírodního nebo umělého staviva spojované maltou nebo kladené na sucho. Důležité je i uspořádání prvků vazba = únosnost zdiva

9 Zděné příčky

10 Zděné příčky Ukončení zděných příček do kapes

11 Zděné příčky Ukončení zděných příček do drážky

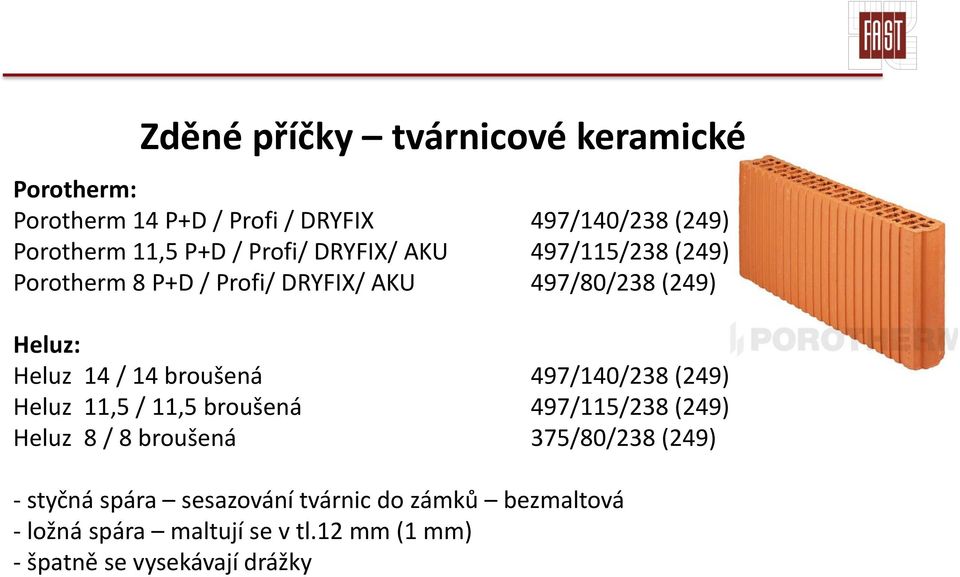

12 Zděné příčky tvárnicové keramické Porotherm: Porotherm 14 P+D / Profi / DRYFIX 497/140/238 (249) Porotherm 11,5 P+D / Profi/ DRYFIX/ AKU 497/115/238 (249) Porotherm 8 P+D / Profi/ DRYFIX/ AKU 497/80/238 (249) Heluz: Heluz 14 / 14 broušená 497/140/238 (249) Heluz 11,5 / 11,5 broušená 497/115/238 (249) Heluz 8 / 8 broušená 375/80/238 (249) - styčná spára sesazování tvárnic do zámků bezmaltová - ložná spára maltují se v tl.12 mm (1 mm) - špatně se vysekávají drážky

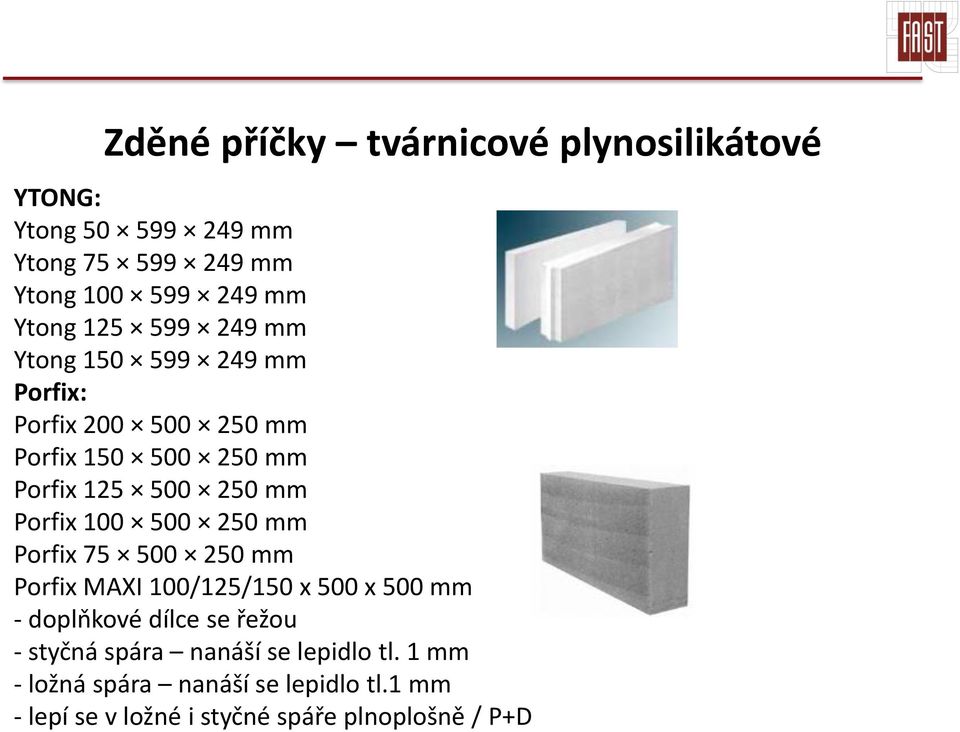

13 Zděné příčky tvárnicové plynosilikátové YTONG: Ytong mm Ytong mm Ytong mm Ytong mm Ytong mm Porfix: Porfix mm Porfix mm Porfix mm Porfix mm Porfix mm Porfix MAXI 100/125/150 x 500 x 500 mm - doplňkové dílce se řežou - styčná spára nanáší se lepidlo tl. 1 mm - ložná spára nanáší se lepidlo tl.1 mm - lepí se v ložné i styčné spáře plnoplošně / P+D

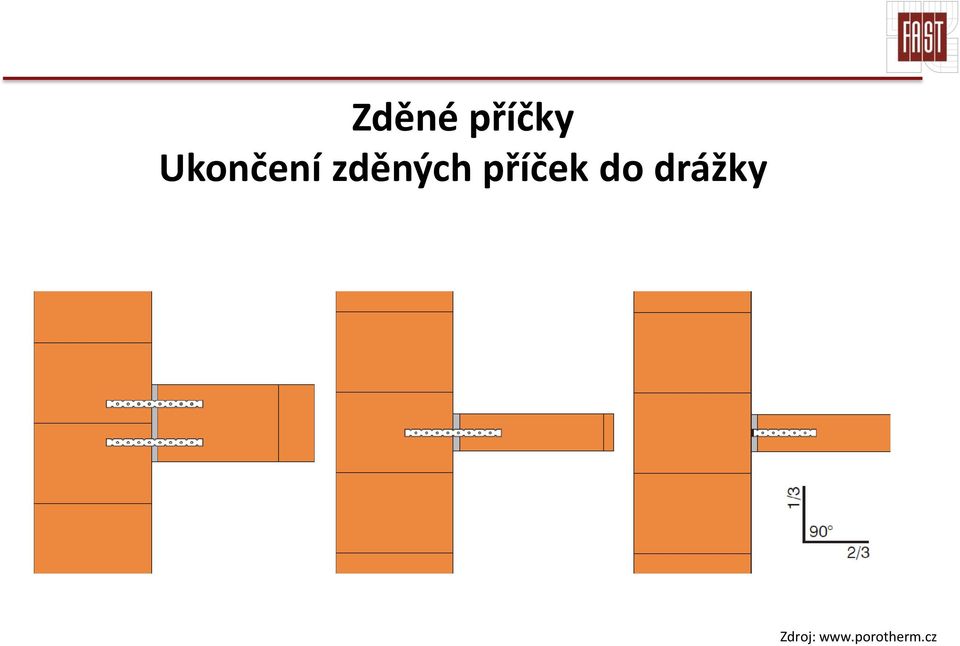

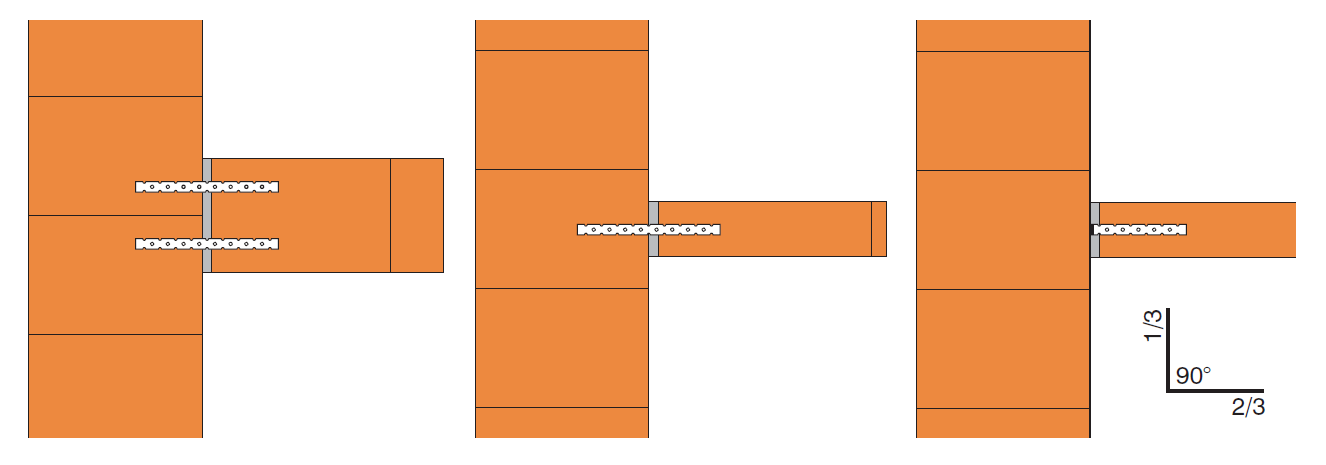

14 Zděné příčky Ukončení zděných příček do drážky Zdroj:

15 Zděné příčky napojování tvárnicových příček

16 Zděné příčky Uložení zděných a tvárnicových příček na strop a napojení stropu

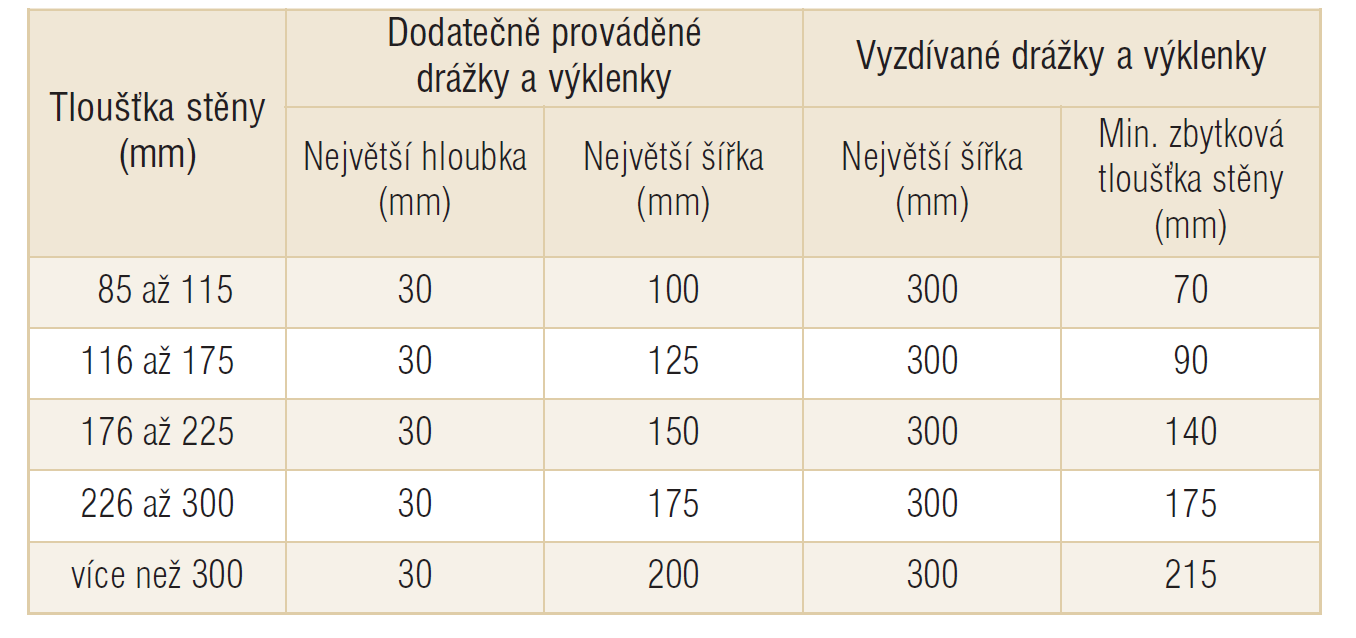

17 Zděné příčky Drážky a výklenky Dle podkladu provádění systému Porotherm: Rozměry svislých drážek a výklenků ve zdivu, které jsou přípustné bez posouzení statickým výpočtem:

18 Zděné příčky Drážky a výklenky Dle podkladu provádění systému Porotherm: Poznámky: 1. Přitom se za největší hloubku drážky nebo výklenku uvažuje hloubka otvorů předvrtaných při vytváření drážky nebo výklenku. 2. Svislé drážky nedosahující výše než do třetiny výšky patra nad stropní desku mohou mít u stěn tloušťky > 225 mm hloubku do 80 mm a šířku do 120 mm. 3. Vodorovná vzdálenost mezi sousedními drážkami nebo mezi drážkou a výklenkem nebo otvorem ve stěně nesmí být menší než 225 mm. 4. Vodorovná vzdálenost mezi dvěma sousedními výklenky bez ohledu, zda leží na stejné nebo opačných stranách, a mezi drážkou a otvorem ve stěně nesmí být menší než dvojnásobek šířky širší drážky. 5. Součet šířek svislých drážek a výklenků nesmí být větší než 0,13 násobek délky stěny.

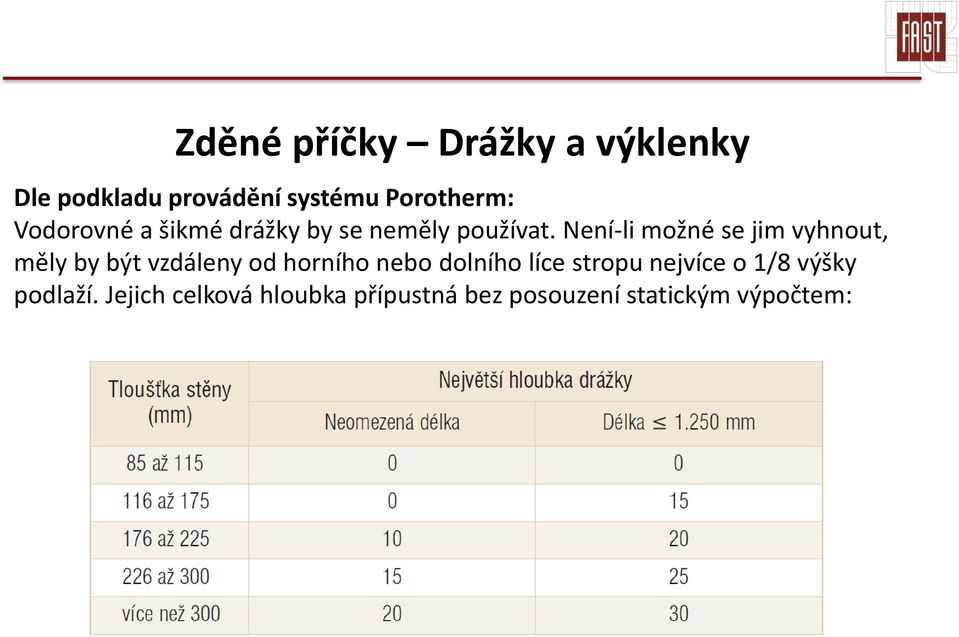

19 Zděné příčky Drážky a výklenky Dle podkladu provádění systému Porotherm: Vodorovné a šikmé drážky by se neměly používat. Není-li možné se jim vyhnout, měly by být vzdáleny od horního nebo dolního líce stropu nejvíce o 1/8 výšky podlaží. Jejich celková hloubka přípustná bez posouzení statickým výpočtem:

20 Zděné příčky Drážky a výklenky Dle podkladu provádění systému Porotherm: Poznámky: 1. Největší hloubka drážky nesmí být překročena ani v místech otvorů, které byly předvrtány při vytvoření drážky. 2. Vodorovná vzdálenost mezi koncem drážky a otvorem ve stěně nesmí být menší než 500 mm. 3. Vodorovná vzdálenost mezi sousedními drážkami omezené délky nesmí být menší než dvojnásobná délka delší z nich, bez ohledu na to, zda leží na stejné nebo opačných stranách stěny. 4. U stěn o tloušťce > 175 mm se smí přípustná hloubka drážky o 10 mm zvětšit, pokud bude drážka vyřezána na danou hloubku. Tímto nástrojem mohou být vyřezány drážky do hloubky 10 mm z obou stran stěny, která má tloušťku nejméně 225 mm. 5. Šířka drážek nesmí být větší než polovina tloušťky stěny v místě oslabení.

21 Příčky svislé nenosné konstrukce Vnitřní dveřní zárubně v příčce

22 Příčky svislé nenosné konstrukce Ocelové zárubně

23 Příčky svislé nenosné konstrukce Ocelové zárubně - Montkov

24 Příčky svislé nenosné konstrukce Ocelové zárubně - Montkov

25 Příčky svislé nenosné konstrukce Obložková zárubeň

26 Příčky sklobetonové www. luxfery.net,

27 Příčky skleněné

28 Monolitické příčky Monierova příčka

29 Monolitické příčky Rabitzova příčka Rabitzova příčka (tl mm) Na pletivo se nanáší dostatečně hustá vápeno-sádrová malta s použitím jednostranného bednění nebo i bez něho.

30 Konstrukčně se provádí jako: - pevné - přemístitelné - pohyblivé Montované příčky Dělí se na: - plošné nosná část příčky je tvořena deskou (např.: EKOPANELY - roštové nosnou část příčky tvoří rošt kovový nebo dřevěný a na něj se montuje opláštění (např.: sádrokarotnové Knauf ( Rigips ( cementotřískové Cetris (

31 Montované příčky - roštové Sádrokartonová příčka Nosný rošt (pozinkované nebo dřevěné profily), sádrokartonová deska, izolace z minerální plsti. Tloušťka příčky je odvislá od požadavků konstrukčních, akustických, apod.

32 Montované příčky - roštové Sádrokartonová příčka - Vzdálenost sloupků max. 625 mm - Při zabudování ocelové zárubně je třeba použít zárubeň určenou pro montáž do sádrokartonových příček.

33 Sádrokartonová příčka Montované příčky - roštové

34 Montované příčky - plošné

35 Montované příčky - plošné

36 Stavební desky Wedi 1200 x 600 x 4 10 mm 2500 x 600 (625, 900, 1200) x mm 2600 x 600 x mm Montované příčky - plošné

37 Montované příčky - přemístitelné - tloušťka stěny cca 100mm - hliníkové profily s výplní - opláštění SDK s fólií, dřevotřískové desky, laminované desky - prosklení

38 Montované příčky pohyblivé (mobilní)

39 Komíny a ventilační průduchy

40 Komíny a ventilační průduchy - Odvádí spaliny, které vznikají při vytápění, do okolního prostoru. Rozdělení komínů podle polohy - vestavěné, - přistavěné, - volně stojící. Dle tvaru průduchu Dle velikosti průřezu Podle počtu průduchů: - čtverec, - kruh, - obdélník (poměr max. 1:1,3). - úzké do 400 cm2, - střední do 2025 cm2, - průlezné nad 2025 cm2. - jednoduché, - sdružené.

41 Dle směru průduchů: Komíny a ventilační průduchy - přímé, - uhýbané. Podle konstrukčního uspořádání: - jednovrstvý komín konstrukci tvoří komínová vložka, - vícevrstvý komín konstrukce se skládá z komínové vložky a alespoň jedné další vrstvy. Podle materiálu: a) keramické, b) betonové, c) kovové, d) plastové, e) jiné.

42 Komíny a ventilační průduchy - terminologie

43 Tah komínu

44 Dle uspořádání průduchů - s průběžnými průduchy všechny průduchy začínají v nejnižším podlaží, - s podlažními průduchy průduchy začínají v jednotlivých podlažích, - se společným sběračem společný sběrač je dole, od něj se rozvětvují průduchy. Uhýbání max 15 (rekonstrukce 30 ) je dovoleno pouze na 1 stranu!!! Nikdy ne ve stropní konstrukce nebo v místě sopouchů.

45 Vybírací otvor min mm, je umístěn do provozní neobytné místnosti nejnižšího podlaží, tj. ve spodní části komína min. 300 mm nad podlahou, podlaha do vzdálenosti 600 mm od komína musí mít ohnivzdornou úpravu (např. dlažba).

46 Vymetací otvor min mm, umístěný na půdě nebo v nejvyšším podlaží v neobytné provozní místnosti, výška nad podlahou půdy v = mm, dvířka musí být nehořlavá a nehořlavá podlaha do 600 mm od komína, volná délka komína nad dvířky ke komínové hlavě max. 6m kvůli čištění.

47 Sopouch otvor pro připojení spotřebiče, při tloušťce pláště do 250 mm může být rovný nebo max. 1:10, při tl. pláště nad 250 mm musí být ve sklonu min. 1:10, nejmenší vzdálenost sopouchů je 300 mm.

48 Průduch určený k odvodu spalin do volného ovzduší, musí mít neměnný průřez po celé výšce. Minimální průřez průduchu pro spotřebiče na: - plynná paliva mm, - kapalná paliva mm, - pevná paliva mm, 140 mm (u kruhového průduchu), mm (pro jednovrstvý zděný komín).

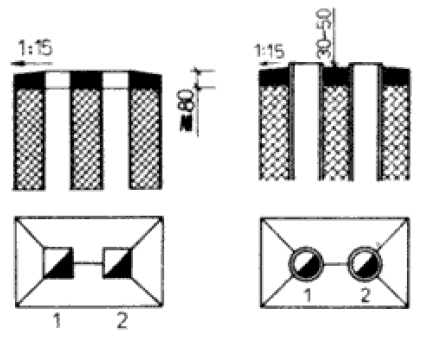

49 ukončující část konstrukce komína, tl. betonové desky min. 80 mm, lícuje se zdivem komínového pláště, sklon min 1:15 od průduchu. Komínová hlava

50 Komínový nástavec díl osazený na ústí komínu, jen výjimečně, proveden z keramických vložek nebo z plechové trouby (pozinkovaný plech) nebo dříve z azbestocementu, zapuštěn do průduchu min. 200 mm.

51 Vyústění komínu Spotřebiče se připojují kouřovodem do komína, který odvádí spaliny nad střechu budovy do volného ovzduší. V odůvodněných případech lze volit odvod spalin stěnou fasády do volného ovzduší (rekonstrukce bytového domu, ve kterém nejsou komínová tělesa, nelze postavit komín k fasádě budovy nebo do světlíku, namontovat svislý kouřovod ve funkci komína nebo společný komín).

52 Konstrukční řešení komínu Komínové zdivo plášť vnější část konstrukce komínu, která přichází do styku s přilehlým nebo vnějším okolím. Konstrukční uspořádání komínového pláště: jednovrstvý komín, vícevrstvý komín. 1. Jednovrstvý komín vyzděn obvykle z cihel plných (vyšší pevnosti) s min. tl. pláště 140 mm, všechny ložné a styčné spáry musí být vyplněny maltou, komín musí mít zatřené spáry nebo musí být omítnut i zevnitř průduchu, nesmí sloužit společně pro odvod spalin a odvod vzduchu, do jednoho průduchu nesmí být zaústěn více než jeden spotřebič na pevná paliva v patrech nad sebou, u průduchů na plynná paliva lze zaústit více, ale pouze pokud je zdroj o přibližně stejném výkonu.

53 Konstrukční řešení komínu 2. Vícevrstvý komín třívrstvý komín Vnější vrstva nosná a ochranná obvodová tvarovka nebo kovový nerezový vnější plášť, Střední vrstva vzduchová mezera vyplněná izolačním materiálem, Kouřovod šamotová komínová vložka, Kondenzační jímka vodotěsný prostor určený pro jímání kondenzátu umístěn v nejnižším místě komínového tělesa opatřen dvířky min. 120*250mm, Vodorovné spáry vložek a pláště musí být posunuty.

54 Konstrukční řešení komínu

55 Konstrukční řešení komínu - založení

56 Konstrukční řešení komínu úprava nad střechou

57 Nerezové komíny Jednovrstvé až třívrstvé celonerezové komíny nebo kombinované komíny: speciální použití v bytové nebo průmyslové výstavbě, jako fasádní komínové systémy nebo lehké komínové systémy pro dodatečnou stavbu komínu. Výhody nerezových komínů - malá hmotnost, - kotvení k nosné stěně patní konzola, nevyžadují základ, - rychlá montáž bez zdvihacích mechanismů, - možnost provedení dodatečně v rámci stavby po fasád i vevnitř, - použití u všech typů spalin, - použití i pro více napojení zároveň, - nevyžadují dodatečné opláštění, - moderní architektonický vzhled.

58 Nerezové komíny

59 Nerezové komíny

60 Nerezové komíny

61 Nerezové komíny

62 Konstrukční řešení komínu vzdálenost od dřevěné konstrukce min. vzdálenost od omítnutého líce komínového zdiva je 50 mm. u nenosných prvků (bednění, laťování) min. vzdálenost je 20 mm, pokud dřevěný prvek zasahuje do komínového tělesa, pak min. vzdálenost k průduchu je 300 mm. Průchod stropní konstrukcí komínové těleso se v žádném případě nesmí spojovat s vodorovnými konstrukcemi.

63 Konstrukční zásady výška komínu nad střechou a) pokud je komín ve vzdálenosti do 2 m od hřebene, je výška komína 650 mm měřena od hřebene střechy, b) pokud je komín ve vzdálenosti více než 2 m od hřebene, je výška snížena o tzv. závětrný úhel 10.

64 Konstrukční zásady výška komínu nad střechou

65 Konstrukční zásady vzdálenost průduchu od oken

66 Ventilační průduchy Účel: - odvětrání místností - přirozeně = samotížné (založené na rozdílu teplot vzduchu při započítání infiltrace a účinku větru), - mechanicky - nuceně (ventilátorem), - kombinované, - klimatizací. Vzduch se přivádí netěsnostmi oken či jejich úpravou pomocí mikroventilačních štěrbin, znečištěný vzduch se odvádí nuceně podtlakem nad střechu.

67 Ventilační průduchy

68 Ventilační průduchy
