PROTOKOL O AUTORIZOVANÉM MĚŘENÍ EMISÍ

Transkript

1

2 INPEK spol. s r.o. Zkušební laboratoř akreditovaná ČIA pod č V Holešovičkách 41, Praha 8 PROTOKOL O AUTORIZOVANÉM MĚŘENÍ EMISÍ číslo 168/11 Název zdroje: Střední odborná škola a Střední odborné učiliště, Hradec Králové, Vocelova 1338 Centrum odborného vzdělávání, Vážní 1098 Lakovací kabina Měření provedli: František Altman Antonín Přída Protokol vypracoval: Ing. Jiří Vaněk.... Počet stran: 10 Počet příloh: 6 Datum vydání: Vedoucí zkušební laboratoře: RNDr. Vladimíra Heppnerová, CSc.....

3 Zkušební laboratoř o autorizovaném měření emisí Strana 2 (celkem 10) OBSAH 1. Úvod Účel měření Stručný popis technologického zařízení Údaje o provozu zařízení a odběrech vzorků Údaje o provozu zařízení Odběry vzorků Odběrová místa Specifikace užitých metod měření Souhrnné výsledky měření emisí Důležité informace týkající se měření Nejistota měření Ostatní informace Údaje o použitých metodikách, předpisech, přístrojích a zařízení Měření emisí organických látek (jako TOC) Měření emisí CO, NO x Měření tuhých znečišťujících látek a objemového toku plynu Použitá literatura Úplné výsledky měření emisí... 10

4 Zkušební laboratoř o autorizovaném měření emisí Strana 3 (celkem 10) 1. ÚVOD Zhotovitel: INPEK spol. s r.o. Člen asociace autorizovaných laboratoří měření emisí V Holešovičkách Praha 8 Tel./fax.: inpek@inpek.cz IČO: DIČ: CZ Objednatel: Střední odborná škola a Střední odborné učiliště, Hradec Králové, Vocelova 1338 Vocelova Hradec Králové IČO: DIČ: CZ Místo měření: Centrum odborného vzdělávání Lakovací kabina Vážní č.p Hradec Králové Datum měření: Předmět měření: a) Emise tuhých znečišťujících látek (TZL) a organických látek vyjádřených jako celkový organický uhlík (TOC) při provozu lakovací kabiny b) Emise CO, NO x (vyjádřené jako NO 2 ) při provozu naftového hořáku kabiny Rozdělovník: SOŠ a SOU Hradec Králové 3 ks INPEK spol. s r.o. 1 ks

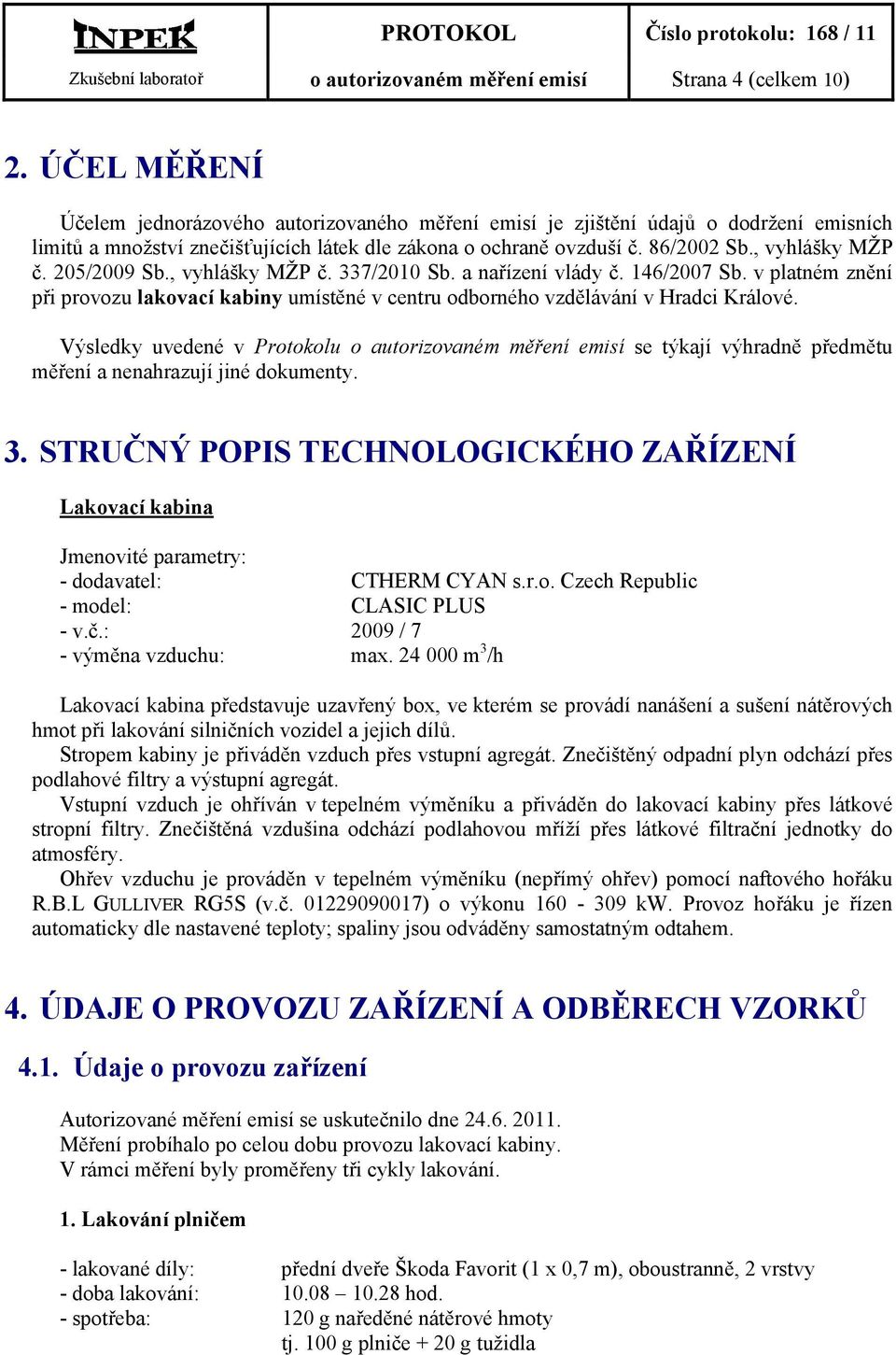

5 Zkušební laboratoř o autorizovaném měření emisí Strana 4 (celkem 10) 2. ÚČEL MĚŘENÍ Účelem jednorázového autorizovaného měření emisí je zjištění údajů o dodržení emisních limitů a množství znečišťujících látek dle zákona o ochraně ovzduší č. 86/2002 Sb., vyhlášky MŽP č. 205/2009 Sb., vyhlášky MŽP č. 337/2010 Sb. a nařízení vlády č. 146/2007 Sb. v platném znění při provozu lakovací kabiny umístěné v centru odborného vzdělávání v Hradci Králové. Výsledky uvedené v Protokolu o autorizovaném měření emisí se týkají výhradně předmětu měření a nenahrazují jiné dokumenty. 3. STRUČNÝ POPIS TECHNOLOGICKÉHO ZAŘÍZENÍ Lakovací kabina Jmenovité parametry: - dodavatel: CTHERM CYAN s.r.o. Czech Republic - model: CLASIC PLUS - v.č.: 2009 / 7 - výměna vzduchu: max m 3 /h Lakovací kabina představuje uzavřený box, ve kterém se provádí nanášení a sušení nátěrových hmot při lakování silničních vozidel a jejich dílů. Stropem kabiny je přiváděn vzduch přes vstupní agregát. Znečištěný odpadní plyn odchází přes podlahové filtry a výstupní agregát. Vstupní vzduch je ohříván v tepelném výměníku a přiváděn do lakovací kabiny přes látkové stropní filtry. Znečištěná vzdušina odchází podlahovou mříží přes látkové filtrační jednotky do atmosféry. Ohřev vzduchu je prováděn v tepelném výměníku (nepřímý ohřev) pomocí naftového hořáku R.B.L GULLIVER RG5S (v.č ) o výkonu kw. Provoz hořáku je řízen automaticky dle nastavené teploty; spaliny jsou odváděny samostatným odtahem. 4. ÚDAJE O PROVOZU ZAŘÍZENÍ A ODBĚRECH VZORKŮ 4.1. Údaje o provozu zařízení Autorizované měření emisí se uskutečnilo dne Měření probíhalo po celou dobu provozu lakovací kabiny. V rámci měření byly proměřeny tři cykly lakování. 1. Lakování plničem - lakované díly: přední dveře Škoda Favorit (1 x 0,7 m), oboustranně, 2 vrstvy - doba lakování: hod. - spotřeba: 120 g naředěné nátěrové hmoty tj. 100 g plniče + 20 g tužidla

6 Zkušební laboratoř o autorizovaném měření emisí Strana 5 (celkem 10) 2. Lakování vodouředitelnou barvou - lakované díly: přední dveře Škoda Favorit (1 x 0,7 m), oboustranně, 2 vrstvy - doba lakování: hod. - spotřeba: 150 g naředěné nátěrové hmoty tj. 100 g barvy + 50 g ředidla (vody) 3. Lakování lakem - lakované díly: přední dveře Škoda Favorit (1 x 0,7 m), oboustranně, 2 vrstvy - doba lakování: hod. - doba sušení: hod. - doba odvětrání: hod. - spotřeba: 150 g naředěné nátěrové hmoty tj. 100 g laku + 50 g tužidla Specifikace nátěrových hmot A. Plnič Barva Tužidlo Glasurit COMO plnič VOC - nemísitelný s vodou - obsahuje fosforečnan zinečnatý, xylen, butylacetát, etyletoxypropionát Glasurit tužidlo VOC 3.5 normální - nemísitelný s vodou - obsahuje HDI-Polymer, 5-metylhexan2-on, 2-butoxyetylacetát, 2-metoxy- 1-metyletylacetát, propylbenzen, mesitylen, 1,2,4-trimetylbenzen aj. B. Vodouředitelná barva Barva Glasurit 2-vrstvý vrchní lak řada 90 - mísitelný s vodou - obsahuje 2-butoxyethanol, butan-2-ol, 2,4,7,9-tetramethyl-5-decin-4,7-diol C. Lak Lak Tužidlo Glasurit bezbarvý HS lak universální VOC - nemísitelný s vodou - obsahuje butylacetát, etyletoxypropionát, 1,2,4-trimetylbenzen, 4-metylpentan2-on, hydroxyfenyl-alkylbenzotriazol, aj. Glasurit tužidlo VOC 3.5 normální - nemísitelný s vodou - obsahuje HDI-Polymer, 5-metylhexan2-on, 2-butoxyetylacetát, 2-metoxy- 1-metyletylacetát, propylbenzen, mesitylen, 1,2,4-trimetylbenzen aj. Měření emisí naftového hořáku bylo provedeno při provozu hořáku (ruční režim při zapnuté kabině na lakování): hod.

7 Zkušební laboratoř o autorizovaném měření emisí Strana 6 (celkem 10) 4.2. Odběry vzorků - tuhé znečišťující látky (TZL) tři jednotlivá manuální měření při lakování hod hod hod. - celkový organický uhlík (TOC) kontinuální měření - CO, NO x, O 2 (hořák) tři jednotlivá měření, každé v trvání 15 minut nepřetržitě s periodou ukládání měřených hodnot 30 sekund 4.3. Odběrová místa Měřicí místo je umístěno na rovném horizontálním úseku výstupního odtahu. Tvar potrubí čtyřhranné Rozměry potrubí [m] 0,7 x 0,7 Hydraulický průměr potrubí D h [m] 0,7 Délka rovného úseku před měřicím profilem [-] 1,4 D h Délka rovného úseku za měřicím profilem [-] 0,5 D h Počet vzorkovacích přímek [-] 2 Měřicí místa svým umístěním z prostorových důvodů nevyhovují požadavkům na délku rovného úseku (SOP 104), tj. min. 5 D h před měřicím profilem a 5 D h za měřicím profilem pro výduch do atmosféry. Měření emisí hořáku bylo provedeno v měřicím místě ve výstupním kouřovodu spalin o Ø 180 mm. 5. SPECIFIKACE UŽITÝCH METOD MĚŘENÍ Číslo SOP SOP SOP SOP Zdrojová norma ČSN ISO ČSN EN , ČSN ISO 9096 ČSN EN SOP Měřená složka rychlost a průtok plynu tuhé znečišťující látky celkový organický uhlík oxid uhelnatý oxidy dusíku kyslík Princip měření měření rychlosti dynamické rychlostní sondy, anemometr manuální odběr, gravimetricky kontinuální odběr, FID detekce kontinuální odběr, elektrochemicky Autorizovaná metoda ANO ANO ANO ANO Akreditovaná metoda ANO ANO ANO NE

8 Zkušební laboratoř o autorizovaném měření emisí Strana 7 (celkem 10) 6. SOUHRNNÉ VÝSLEDKY MĚŘENÍ EMISÍ SOUHRNNÉ VÝSLEDKY MĚŘENÍ EMISÍ, zpracované dle osnovy MŽP, jsou uvedeny v přílohách č. 1 a č. 2: - příloha č. 1 TOC, TZL (lakovací kabina) - příloha č. 2 CO, NO x (hořák) 7. DŮLEŽITÉ INFORMACE TÝKAJÍCÍ SE MĚŘENÍ 7.1. Nejistota měření Nejistota měření je uvedena jako odhad kombinované nejistoty, skládající se z nejistoty odběru, nejistoty analýzy. Nejistota měření je počítána aktuálně pro každé měření na základě užitého výpočetního programu. Nejistota měření nepostihuje proměnlivost měřeného procesu a odchylky od požadavků na měřicí profil a nevztahuje se k hodnotám pod mezí stanovitelnosti. Rozšířená nejistota měření RNM je součinem kombinované nejistoty a koeficientu rozšíření k=2, což pro normální rozdělení odpovídá pravděpodobnosti pokrytí asi 95% Ostatní informace Lakovací kabina Měrné výrobní emise jsou stanoveny jako množství znečišťující látky emitované do ovzduší vztažené k množství spotřebované nátěrové hmoty [g.kg -1 ] viz kap Uvedené měrné výrobní emise platí pro nátěrové hmoty užité během měření, srovnatelné technologické podmínky a technický stav zařízení jako v čase měření. Koncentrace emisí celkového organického uhlíku v grafickém průběhu jsou uvedeny ve vlhkém plynu při 0 C; 101,325 kpa. Koncentrace TZL se pohybovaly na mezi stanovitelnosti. Hořák Doba a počet měření na zdroji o jmenovitém tepelném výkonu < 5 MW, spalujícím výhradně LTO, ZP, LPG činí dle 6 odst. 5 vyhlášky MŽP č. 205/2009 Sb. při použití přístrojů s elektrochemickými články: a) tři jednotlivá měření, každé v trvání minimálně 15 minut nepřetržitě s periodou ukládání měřené hodnoty rovnou nebo kratší než 30 sekund u zdroje s neměnnými provozními podmínkami b) šest jednotlivých měření, každé v trvání minimálně 15 minut nepřetržitě s periodou ukládání měřené hodnoty rovnou nebo kratší než 30 sekund u zdroje s proměnnými provozními podmínkami Tři jednotlivá měření byla provedena s ohledem na ustálený provoz hořáku.

9 Zkušební laboratoř o autorizovaném měření emisí Strana 8 (celkem 10) Měrné výrobní emise hořáku jsou stanoveny jako poměr hmotnosti znečišťující látky odcházející do ovzduší ku množství spálené nafty. Výpočet měrných výrobních emisí: MVE = C * V ss * 0,001 [kg/t nafty] C koncentrace znečišťující látky v suchých spalinách při 3 % O 2 [mg/m 3 ] V ss jednotkový objem suchých spalin při 3 % O 2 [m 3 /kg nafty] stanovený ze složení nafty (V ss = 12,0 m 3 /kg nafty) Tyto faktory jsou platné pro spalování nafty, příslušný výkonový režim a srovnatelné podmínky spalovacího procesu za obdobného technického stavu spalovacího zařízení jako v čase měření. Z důvodu neměřitelnosti objemového toku spalin nejsou stanoveny hmotnostní toky znečišťujících látek hořáku. Koncentrace emisí CO, NO x v grafickém průběhu jsou uvedeny v suchém plynu při normálních podmínkách (0 C; 101,325 kpa) a referenčním obsahu kyslíku 3 %. 8. ÚDAJE O POUŽITÝCH METODIKÁCH, PŘEDPISECH, PŘÍSTROJÍCH A ZAŘÍZENÍ 8.1. Měření emisí organických látek (jako TOC) Název a typ přístroje VAMET, analyzátor M 145 ( 2010 ) HORIBA, generátor vodíku ELIDIS, Elin, A/D převodník WINKLER, WAP 4190/06/200, vytápěné PTFE vedení s PTFE sondou Air Products, CRM tlaková láhev Výrobní nebo evidenční číslo Měřená veličina Měřící rozsah SOP INPEK-ZP-0044 koncentrace TOC ppm C 3 H 8 SOP 202 INPEK-ZP-0009 SOP (4) 20 ma SOP 202 INPEK-PPS-1160 INPEK-ZP m SOP koncentrace C 3 H 8 75,42 ppm C 3 H 8 v syntetickém vzduchu SOP Měření emisí CO, NO x Název a typ přístroje TESTO, TESTO 300 XL GREISINGER, GPB 2300 Air Products, CRM tlaková láhev Výrobní nebo evidenční číslo v.č.: /207 : INPEK-PPS Měřená veličina Měřící rozsah SOP koncentrace CO koncentrace NO x koncentrace O ppm ppm 0 21 % obj. SOP 203 SOP 203 SOP 203 barometrický tlak kpa SOP 203 koncentrace CO koncentrace NO 160,2 ppm CO 200,0 ppm NO v N 2 SOP 203

10 Zkušební laboratoř o autorizovaném měření emisí Strana 9 (celkem 10) 8.3. Měření tuhých znečišťujících látek a objemového toku plynu Souprava pro automatizované měření tuhých částic gravimetrickou metodou Elidust 1 Název a typ přístroje BD SENSORS, DMP 331 (plynoměr) BD SENSORS, DPS 50 (potrubí) BD SENSORS, DPS 10 (potrubí) BD SENSORS, DPS 20 (dýza) BD SENSORS, DMP 331 (dýza) GREISINGER, GPB 1300 Pt 100 (plynoměr) NiCr-Ni (dýza) dýza GAS, G 4 BK suchý plynoměr vytápěná kombinovaná sonda A (Pitotova trubice, snímání statického tlaku, termočlánek NiCr-Ni) nerezové hubice k sondám A vytápěný odběrový filtr A (odlučovač) regulátor teploty chlazení vzorku s kondenzátorem BECKER, lamelová vývěva 3.16 ELIDIS, EliDust frekvenční měnič Výrobní nebo evidenční číslo v.č v.č v.č v.č v.č INPEK-PPS-1104 INPEK-PPS-1635 INPEK-PPS-1636 INPEK-PPS-1107 INPEK-PPS-1716 INPEK-PPS-1006/II INPEK-PPS-1118 INPEK-PPS-1114 INPEK-PPS-1116 INPEK-PPS-1115 INPEK-PPS-1117 v.č INPEK-PPS-1119 Měřená veličina Měřící rozsah SOP tlak -1 0 bar SOP 104 tlak diferenční tlak Pa Pa SOP 104 SOP 003 SOP 104 SOP 003 diferenční tlak Pa SOP 104 tlak -1 0 bar SOP 104 barometrický tlak kpa SOP 104 SOP 003 teplota 0 50 C SOP 104 teplota C SOP 104 průtok 0 4 m 3 /h SOP 104 objem 0,016 6 m 3 /h SOP 104 teplota objemový tok C SOP 104 SOP 003 SOP 104 SOP 104 teplota C SOP 104 SOP 104 průtok 0 16 m 3 /h SOP 104 řízení izokinetiky SOP 104 frekvence 0 50 Hz SOP 104

11 Zkušební laboratoř o autorizovaném měření emisí Strana 10 (celkem 10) 9. POUŽITÁ LITERATURA Zákony a vyhlášky 1) Zákon o ochraně ovzduší č. 86/2002 Sb. 2) Vyhláška MŽP č. 205/2009 Sb. o zjišťování emisí ze stacionárních zdrojů a o provedení některých dalších ustanovení zákona o ochraně ovzduší 3) Vyhláška MŽP č. 337/2010 Sb., o emisních limitech a dalších podmínkách provozu ostatních stacionárních zdrojů znečišťování ovzduší emitujících a užívajících těkavé organické látky a o způsobu nakládání s výrobky obsahujícími těkavé organické látky 4) Nařízení vlády č. 146/2007 Sb., o emisních limitech a dalších podmínkách provozování spalovacích stacionárních zdrojů znečišťování ovzduší Interní předpisy laboratoře 1) Příručka jakosti autorizované laboratoře měření emisí INPEK s.r.o. 2) Příručka kvality zkušební laboratoře 3) Standardní operační postupy (SOP) dle Příručky kvality zkušební laboratoře 10. ÚPLNÉ VÝSLEDKY MĚŘENÍ EMISÍ Úplné výsledky měření emisí jsou uvedeny v přílohách č. 1 až č. 6: - příloha č souhrnné výsledky měření emisí dle osnovy MŽP TOC, TZL (kabina) - příloha č souhrnné výsledky měření emisí dle osnovy MŽP CO, NO x (hořák) - příloha č emise tuhých znečišťujících látek a objemový tok vzdušiny - příloha č emise organických látek (jako TOC) lakovací kabina - příloha č grafický průběh koncentrace org. látek (jako TOC) - lakovací kabina - příloha č grafický průběh koncentrací CO, NO x (jako NO 2 ), O 2 - hořák

12 Příloha č.: 1 Číslo protokolu: 168 / 11 SOŠ a SOU Hradec Králové Centrum odborného vzdělávání, Vážní ulice č.p Lakovací kabina Souhrnné výsledky měření emisí dle osnovy MŽP Znečišťující látka: Organické látky (jako TOC) Emisní limit 50 mg/m 3 normální podmínky, vlhký plyn Hmotnostní koncentrace uvedené při normálních podmínkách: t = 0 C; p = 101,325 kpa, ve vlhkém plynu Průměrná hodnota s RNM 6,6 mg/m 3 ± 32 % 30 minutové střední hodnoty [ mg/m 3 ] 9,1 3,0 16,5 3,0 Hmotnostní tok s RNM 67 g/h ± 32 % Měrná výrobní emise 241 g/kg nátěrové hmoty Znečišťující látka: Tuhé znečišťující látky (TZL) Emisní limit 3 mg/m 3 normální podmínky, vlhký plyn Hmotnostní koncentrace uvedené při normálních podmínkách: t = 0 C; p = 101,325 kpa, ve vlhkém plynu Průměrná hodnota s RNM 0,3 mg/m 3 nest. % jednotlivá měření [ mg/m 3 ] 0,4 0,2 0,2 Hmotnostní tok s RNM 3,3 g/h nest. % Měrná výrobní emise 12 g/kg nátěrové hmoty Hodnoty referenčních a stavových veličin použitých pro přepočet: Teplota [ o C ] 21,0 21,3 22,5 21,6 (průměrná hodnota) Tlak [ kpa ] 98,95 98,95 98,85 98,91 (průměrná hodnota) Vlhkost [ % ] 2,14 2,28 2,16 2,20 (průměrná hodnota) POZNÁMKA: Emisní limity jsou uvedeny dle přílohy č. 1, kap. 4.3 vyhlášky MŽP č. 337/2010 Sb. Kritérium dodržení EL: Průměr menší nebo roven EL, současně hodnota z každého měření < 120 % EL. RNM = Rozšířená Nejistota Měření [%]. Koncentrace TZL se pohybovaly na mezi stanovitelnosti.

13 Příloha č.: 2 Číslo protokolu: 168 / 11 SOŠ a SOU Hradec Králové Centrum odborného vzdělávání - lakovací kabina Naftový hořák R.B.L Gulliver RG5S Datum měření: Souhrnné výsledky měření emisí dle osnovy MŽP Znečišťující látka: Oxid uhelnatý (CO) Emisní limit 175 mg/m 3 normální podmínky, suchý plyn, O2 ref. = 3 % Hmotnostní koncentrace normální podmínky, suchý plyn, O2 ref. = 3 % Průměrná hodnota s RNM 10,1 mg/m 3 ± 143 % Jednotlivá měření [ mg/m 3 ] 13:05-13:20 12,9 13:20-13:35 7,0 13:35-13:50 10,3 Hmotnostní tok s RNM - g/h - Měrná výrobní emise 0,121 kg/t nafty Znečišťující látka: Oxidy dusíku (jako NO 2 ) Emisní limit 500 mg/m 3 normální podmínky, suchý plyn, O2 ref. = 3 % Hmotnostní koncentrace normální podmínky, suchý plyn, O2 ref. = 3 % Průměrná hodnota s RNM 188,5 mg/m 3 ± 13 % Jednotlivá měření [ mg/m 3 ] 13:05-13:20 188,1 13:20-13:35 189,0 13:35-13:50 188,3 Hmotnostní tok s RNM - g/h - Měrná výrobní emise 2,261 kg/t nafty Hodnoty referenčních a stavových veličin použitých pro přepočet jednotlivých měření Objemová koncentrace kyslíku suchý plyn Průměrná hodnota s RNM 5,05 % ± 5 Jednotlivá měření [ % ] 5,40 4,66 5,08 Teplota [ o C ] 518 ( průměrná hodnota ) Tlak [ kpa ] 98,8 ( průměrná hodnota ) Vlhkost [ % ] 10,9 ( průměrná hodnota ) POZNÁMKA: Emisní limity jsou uvedeny dle NV č. 146/2007 Sb. Kritérium dodržení EL: Průměr menší nebo roven EL, současně hodnota z každého měření < 120 % EL Normální podmínky: t = 0 C; p = 101,325 kpa RNM: Rozšířená Nejistota Měření [ % ]

14 Příloha č.: 3 Číslo protokolu: 168 / 11 SOŠ a SOU Hradec Králové Centrum odborného vzdělávání, Vážní ulice č.p Lakovací kabina Výsledky měření objemového toku vzdušiny Číslo měření Rozměr Průměr Datum měření [ dd.mm.rr ] 24.červen 2011 Doba měření [ min. ] Atmosferický tlak [ kpa ] 98,9 98,9 98,8 98,87 - Průřez potrubí [ m 2 ] 0,4900 0,4900 0,4900 0, Teplota vzdušiny [ C ] 21,0 21,3 22,5 21,6 - Statický tlak vzdušiny [ kpa ] 0,045 0,045 0,045 0,045 - Dynamický tlak vzdušiny [ Pa ] Hustota vzdušiny [ kg.m -3 ] při n.p. 1,277 1,277 1,277 1,277 - Střední rychlost vzdušiny [ m.s -1 ] 7,81 7,84 7,71 7,78 - Objemový tok vzdušiny [ m 3.h -1 ] Objemový tok vzdušiny při n.p. [ m 3.h -1 ] při n.p ± 6 Výsledky měření emisí tuhých znečišťujících látek Číslo měření Rozměr Průměr Datum měření [ dd.mm.rr ] 24.červen 2011 Doba odběru [ min. ] Průměr ústí hubice sondy [ m ] 0,013 0,013 0,013 0,013 - Izokinetický poměr vzorkování [ - ] 0,93 1,12 1,10 1,05 - Obsah O2 ve vzdušině [ %obj. ] 20,9 20,9 20,9 20,9 - Vlhkost vzdušiny [ %obj. ] 2,14 2,28 2,16 2,20 - Fiktivní vlhkost vzdušiny [ kg.m -3 ] při n.p. 0,018 0,019 0,018 0,018 - Hmotnost zachycených částic [ g ] 0,0004 0,0002 0,0002 0, Průtok vzorku vzdušiny [ m 3. h -1 ] při n.p. 3,152 3,985 3,636 3,591 - Odebraný objem vzdušiny [ m 3 ] při n.p. 1,051 0,996 0,909 0,985 - Teplota vzorku vzdušiny [ C ] 16,6 16,3 16,3 16,4 - Podtlak vzorku vzdušiny [ kpa ] -12,509-19,020-14,727-15,419 - RNM [%] RNM [%] Hm. koncentrace TZL [ mg.m -3 ] 0,3 0,2 0,2 0,2 Hm. koncentrace TZL při n.p. [ mg.m -3 ] při n.p. 0,4 0,2 0,2 0,3 nest. Hmotnostní tok TZL [ g.h -1 ] 4,8 2,5 2,7 3,3 nest. RNM = rozšířená nejistota měření [%].

15 Příloha č.: 4 Číslo protokolu: 168 / 11 SOŠ a SOU Hradec Králové Centrum odborného vzdělávání, Vážní ulice č.p Lakovací kabina Výsledky měření emisí organických látek (jako TOC) Datum 24.červen 2011 Celkový organický uhlík (TOC) Čas [ppm C 3 H 8 ] [mg.m -3 ] při n.p. 1. Plnič ,7 9,1 2. Vodouředitelná barva ,9 3,0 3. Lak ,3 16,5 Sušení ,9 3,0 Střední hodnota 4,1 6,6 Rozšířená nejistota měření [%] ± 32 Hmotnostní tok [ g.h -1 ] 67 Rozšířená nejistota měření [%] ± 32 Měrná výrobní emise [ g.kg -1 nátěrové hmoty] 241 Plnič Glasurit COMO 5,7 9,1 Hmotnostní tok [ g.h -1 ] 113 Měrná výrobní emise [ g.kg -1 nátěrové hmoty] 315 Barva Glasurit řada 90 (vodouředitelná) 1,9 3,0 Hmotnostní tok [ g.h -1 ] 38 Měrná výrobní emise [ g.kg -1 nátěrové hmoty] 63 Glasurit bezbarvý HS lak universální 10,3 16,5 Hmotnostní tok [ g.h -1 ] 206 Měrná výrobní emise [ g.kg -1 nátěrové hmoty] 343

16 Příloha č. 5 Číslo protokolu: 168 / 11 12:58 12:53 12: Průběh koncentrace organických látek (jako TOC) SOŠ a SOU Hradec Králové: lakovací kabina :08 10:13 12:43 10:18 10:23 10:28 10:33 10:38 10:43 10:48 10:53 10:58 11:03 11:08 11:13 11:18 11:23 11:28 11:33 11:38 11:43 11:48 11:53 11:58 12:03 12:08 12:13 12:18 12:23 12:28 12:33 12:38 plnič vodouřed.nh lak sušení Čas TOC TOC [mg/m 3 ]

17 Průběh CO, NO x a O 2 SOŠ a SOU Hradec Králové - lakovací kabina Naftový hořák O2 [% obj.] :05 13:10 13:15 13:20 13:25 13:30 13:35 13:40 13:50 13:45 Čas Příloha č.: 6 Číslo protokolu: 168 / 11 0 CO, NOx [mg/m 3 ] při n.p. CO NOx O2
