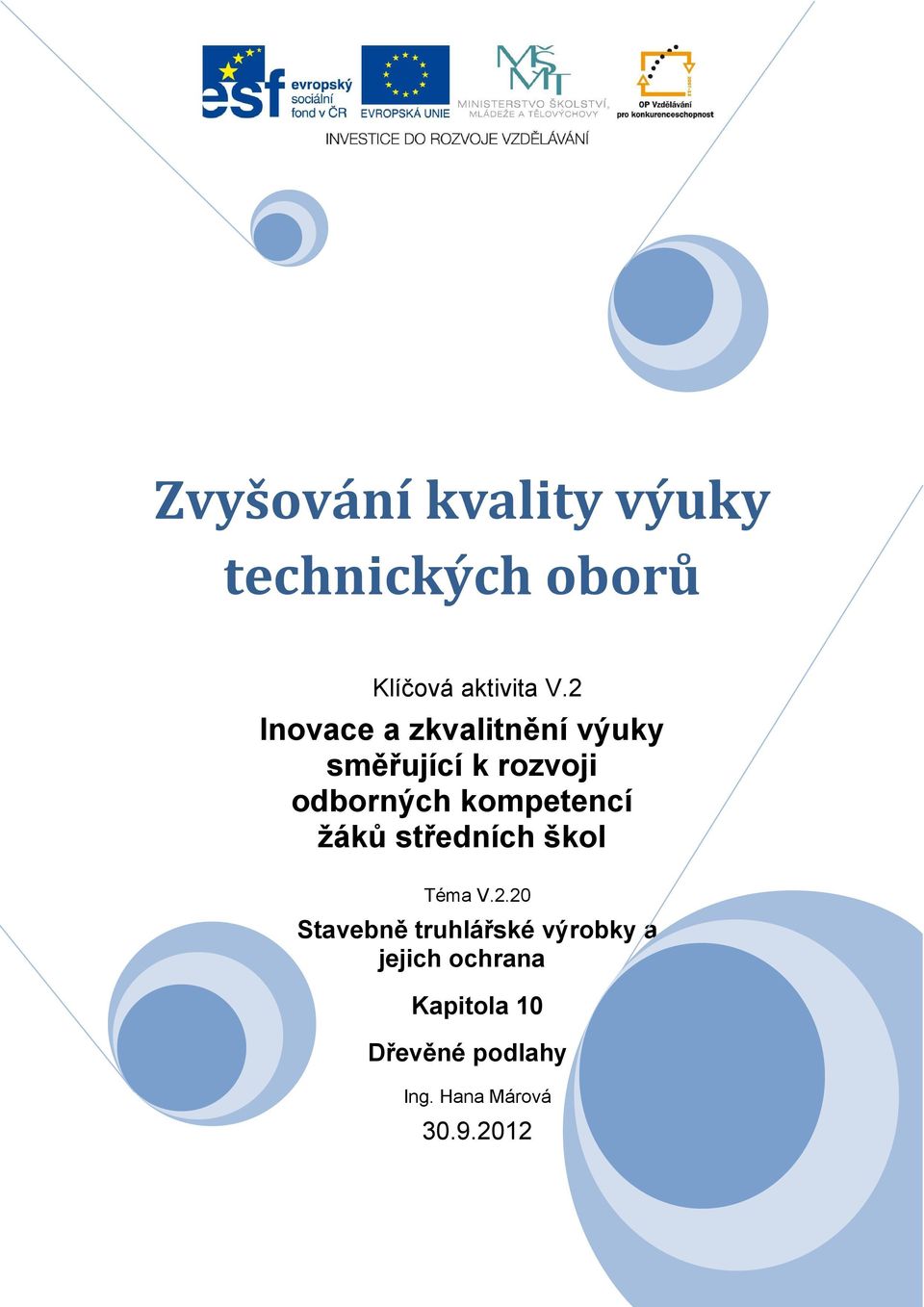

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.20 Stavebně truhlářské výrobky a jejich ochrana Kapitola 10 Dřevěné podlahy Ing. Hana Márová

2 Obsah 1 ÚVOD - ANOTACE DŘEVĚNÉ PODLAHY DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA SEZNAM OBRÁZKŮ... 9

3 1 Úvod - anotace V kapitole je uvedeno rozdělení podlah na nehoblované a hoblované. Z nehoblovaných podlah je popsána nehoblovaná tesařská podlaha a podkladová podlaha. Stručně je popsáno kladení podlahy. Z hoblovaných podlah je popsána konstrukce tesařské hoblované podlahy, obyčejné a převazované tesařské palubové podlahy, prkénkové podlahy. Je popsáno krytí spár u dřevěných podlah. Na závěr kapitoly jsou uvedeny tři kontrolní otázky. Zpracovaný materiál je možné použít při výuce odborných předmětů oborů vzdělávání truhlář H/01, tesař H/01 a studijního oboru nábytkářství M/01. 1

4 2 Dřevěné podlahy Tesařské podlahové konstrukce dělíme na podlahy nehoblované a hoblované. Mezi nehoblované podlahy patří nehoblovaná tesařská podlaha a podkladová podlaha, mezi hoblované podlahy patří hoblovaná tesařská podlaha, obyčejná tesařská palubová podlaha, převazovaná tesařská palubová podlaha a prkénková podlaha. Nehoblovaná tesařská podlaha Používá se pro skladiště, půdy i jiné objekty. Zhotovuje se z nehoblovaných omítaných prken 150 až 250 mm širokých a minimálně 24 mm tlustých. Prkna se kladou kolmo na polštáře nebo přímo na nosné prvky ( stropnice, nosníky ), kde tvoří záklop. Spojují se na sraz, polodrážku nebo na drážku a péro. Prkna se přibíjejí dvěma hřebíky. o Kladení podlahy Nejprve pokládáme polštáře naplocho zaklínováním do stěn. Polštáře jsou dvoustranně nebo vícestranně řezaná dřeva, tlustá min. 50 mm a šířka horní opracované ložné plochy je 8 cm a více, na užším konci dvoustranně řezaných polštářů min. 6 cm. Obrázek 1. Polštáře polštáře 1. dvoustranně řezané 2. trojstranně řezané 3. čtyřstranně řezané, ostře hraněné 4. čtyřstranně řezané kónické Obrázek 2. Uložení polštářů na zvukové izolaci 1. zvuková izolace Obrázek 3. Rozdělení polštářů v místnosti 1. stropnice 2. polštáře 3. pomocné polštáře 2

5 Obrázek 4. Uložení podlahy vzdálenost podlahových prken a polštářů od omítky zvuková izolace 1. mezi polštářem a stěnou 2. klíny Polštáře se kladou kolmo na nosné prvky stropní konstrukce. Jejich osová vzdálenost je max. 800 mm pro podlahy tlusté 22 mm. Pro tlustší podlahy nesmí vzdálenost polštářů překročit 1m. Polštáře se nastavují střídavě a nesmí vytvářet zvukové můstky (od konstrukcí se izolují). Podlahová prkna se na každý polštář přibíjí dvěma hřebíky. Podkladová podlaha Slouží jako podklad pro jakostnější druhy podlah ( vlysy nebo parkety ). Zhotovuje se z nehoblovaných omítaných prken 80 až 140 mm širokých a min. 18 mm tlustých. Všechna prkna musí být stejně tlustá. Prkna, která jsou širší než 140 mm, se naštípnou a každá část se přibije. Spáry mezi prkny nesmí být větší než 1 cm. Obrázek 5. Podkladové podlahy podkladová podlaha: tesařská hoblovaná podlaha 1. nehoblovaná prkna 1. pomocný polštář 2. lať 3. klíny 4. skoba 5. prkna 3

6 Tesařská hoblovaná podlaha Je zhotovena z prken nebo fošen, které jsou na lícní ploše a obou styčných plochách hoblované. Prkna jsou šířky 140 až 180 mm, tlusté před hoblováním min. 24 mm. Kladou se na sraz a po seschnutí nesmí být spáry větší než 3 mm. Prkna se do každého polštáře přibíjí min. dvěma hřebíky. Prkna se kladou ve směru největší frekvence tak aby se chodilo po délce prken. Aby se zamezilo vyprašování násypu, pokryje se násyp lepenkou. Obyčejná tesařská palubová podlaha Zhotovují se z prken, které jsou na lícní straně hoblované ( palubky ) a spojují se na péro a drážku. Hloubka drážky má být o 1 mm větší, než je šířka péra. Šířka prken je 120 až 160 mm a tloušťka před hoblováním nejméně 24 mm. Délka prken je 4 až 6 m. Pokud se prkna nastavují, provede se to nad polštářem. Palubky se přibíjejí skrytě na každý polštář jedním hřebíkem, vháněným do péra pod úhlem asi 45. Hrany palubek musí ležet v jedné rovině a po seschnutí nesmí být spáry širší než 3 mm. Obrázek 6. Způsob přibití palubky h tloušťka palubky Převazovaná tesařská palubová podlaha Tyto podlahy se používají v obytných místnostech výjimečně. Zhotovují se z vybraných palubek, tlustých před hoblováním min. 20 mm, širokých 100 až 140 mm. Dlouhé jsou přes 2 až 3 polštáře. Způsob převazování musí být stejný po celé podlaze. Obrázek 7. Převazovaná podlaha 1. převazování na polštáři 4

7 Obrázek 8. Prkénková podlaha 1. nosná konstrukce 2. násyp z dřevěných pilin 3. polštářový rošt 4. prkénkové dílce Prkénková podlaha Je teplá, levná ze zbytků prken, pěkně vypadá. Proti dubovým vlýskám je teplejší, protože se používá při výrobě měkčí a lehčí dřevo. Podlahy se kladou do šachovnice na podlahový rošt z prken tloušťky 24 mm a šířky 80 mm, přeplátovaných na polovinu tloušťky. Rozměr čtverců šachovnice je 0,5 x 0,5 m. Prkénka jsou spojena na vložené péro nebo péro a drážku. Každé prkénko se přibije na polštářový rám na obou koncích hřebíkem do péra. Krytí obvodových spár Obrázek 9. Podlahová lišta a dřevěný soklík Spáry mezi podlahou a obvodovými stěnami se kryjí lištami nebo dřevěnými soklíky. Podlahové lišty mají průřez min. 28 x 18 mm a přibíjí se k podlaze hřebíky ve vzdálenosti max. 400 mm. Soklíky mají rozměr 24 x 80 až 100 mm a připevňují se do zdiva pomocí vrutů. Ve zdivu jsou pro tyto účely osazené dřevěné kónické špalíky v cementové maltě. Jejich vzdálenost je max. 1 m. Hoblované podlahy se kladou po dokončení všech prací. V místnosti musí být uzavíratelné okna a dveře a stavba musí být vyschlá. Teplota v místnosti musí být aspoň 10. 5

8 Kontrolní otázky : 1. K čemu slouží polštáře v podlaze? 2. Jak daleko musí být prkna podlahy od omítky? 3. Jaký je rozdíl mezi vlýskem a palubkou? 6
