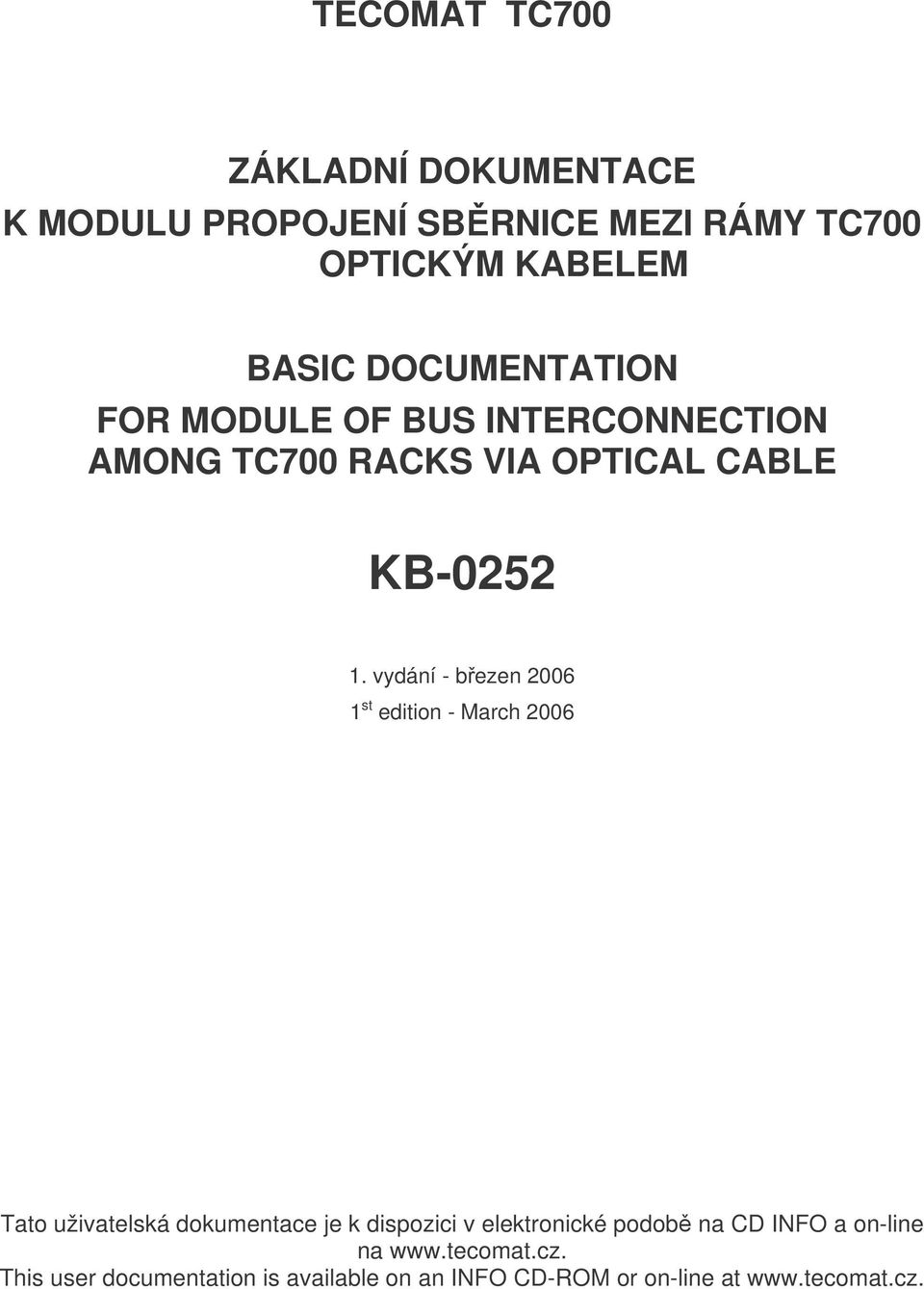

1 TECOMAT TC700 ZÁKLADNÍ DOKUMENTACE K MODULU PROPOJENÍ SBĚRNICE MEZI RÁMY TC700 OPTICKÝM KABELEM BASIC DOCUMENTATION FOR MODULE OF BUS INTERCONNECTION AMONG TC700 RACKS VIA OPTICAL CABLE KB vydání - březen st edition - March 2006 Tato uživatelská dokumentace je k dispozici v elektronické podobě na CD INFO a on-line na This user documentation is available on an INFO CD-ROM or on-line at

vydání - březen 2006 1 st edition - March 2006 Tato uživatelská dokumentace je k dispozici v elektronické

3 1. POPIS A PARAMETRY Základní dokumentace Modul propojení sběrnice systému TC700 je určený k propojení rámů optickými kabely s optickými konektory typu ST. Zabezpečují korektní ukončení sběrnice (fyzicky odpovídající RS-485). Sada TXN obsahuje vždy 2 kusy modulů pro připojení duplexního skleněného optického kabelu 62.5/125 mm do vzdálenosti až 1750 m. 1.1 ZÁKLADNÍ PARAMETRY Typ modulů KB-0252 Norma výrobku ČSN EN Třída ochrany elektrického předmětu ČSN III Připojení Konektor D-sub 25 Duplex 2 ST Napájení 24 V DC Příkon 0,25 W Vlnová délka optického záření 820 nm Pracovní teplota 0 C až +55 C Minimální překlenutelný útlum pro vlákno 62.5/125 mm min. 8.0 db, typ. 15 db Střední doba užití při teplotě okolí 55 C ( 3 db výkonu ) 33 roků Střední doba užití při teplotě okolí 40 C ( 3 db výkonu ) 68 roků Vysílač symbol min. typ. max. [dbm] Optický výkon vysílače při 25 C P T (max) Celkový optický výkon 0,355 mw Přijímač symbol min. typ. max. [dbm] Vstupní optický výkon log.0 0 až +70 C P RL(max) 24,0 10,0 Vstupní optický výkon log.0 při 25 C P RL(max) 25,4 9,2 Vstupní optický výkon log.1 P RH 40,0 1.2 ROZMĚRY Rx 16 Tx Obr.1 Rozměry modulů optického propojení rámů KB NAPÁJENÍ Modul je napájen z napájecího zdroje, který je v rámu součástí sestavy systému TC TXV

4 Základní dokumentace 3. ZÁKLADNÍ PARAMETRY OPTICKÝCH KABELŮ Skleněné optické kabely jsou standardně dodávány mnoha dodavateli a mají typicky následující základní parametry: Parametry optických kabelů se skleněným vláknem Optický konektor připojení Duplex 2 ST Vlnová délka optického záření 820 nm Typ vlákna sklo multimode 62.5/125 mm Pracovní teplota 40 C až +85 C Instalační teplota 0 C až +70 C Útlum kabelu na 1 km délky typ. α 3,5 dbm Max. krátkodobé namáhání v tahu (< 30 min.) 500 N Zpoždění dané rychlostí šíření 5 ns/m Max. trvalé namáhání v tahu 1 N Max. trvalý poloměr ohybu 35 mm Vnější průměr obalu jednoho vlákna ( 2x ) 3 až 6 mm Obr.2 Mechanické rozměry optického ST konektoru 4. INSTALACE Instalace modulu na rám systému TC700 se provádí dle příručky TXV Modul se osazuje na pozice BE1 nebo BE2 v levé části rámu RM-794x. Připojení kabelu provedeme tak, že z modulu propojení tahem vyjmeme gumové protiprachové záslepky a pod úhlem 45º zasuneme konektor s optickým kabelem a zajistíme. Při propojení vláken, musí být vždy propojen vysílač (Tx) s přijímačem (Rx) protějšího modulu (obr.1). Manipulaci provádíme pouze při vypnutém napájení celé sestavy TC700! Manipulace při zapnutém napájení rámu může způsobit poškození rámu nebo modulů do rámu zasunutých! Při každém vyjmutí optického konektoru musíme vždy zaslepit optický vysílač i přijímač gumovými záslepkami. Jinak hrozí jejich poškození prachem! TXV

Optický konektor připojení Duplex 2 ST Vlnová délka optického záření 820 nm Typ vlákna sklo multimode 62.

5 Základní dokumentace Výrobek je zdrojem světelného záření TŘÍDY 2 podle IEC Nedívejte se upřeně do zářiče. Může dojít k poškození zraku! 5. BALENÍ, PŘEPRAVA, SKLADOVÁNÍ Modul je balen po 2 kusech podle vnitřního balicího předpisu do papírové krabice. Součástí balení je i tato dokumentace. Vnější balení se provádí podle rozsahu zakázky a způsobu přepravy do přepravního obalu opatřeného přepravními etiketami a ostatními údaji nutnými pro přepravu. Přeprava od výrobce se provádí způsobem dohodnutým při objednávání. Přeprava výrobku vlastními prostředky odběratele musí být prováděna krytými dopravními prostředky, v poloze určené etiketou na obalu. Krabice musí být uložena tak, aby nedošlo k samovolnému pohybu a poškození vnějšího obalu. Výrobek nesmí být během přepravy a skladování vystaven přímému působení povětrnostních vlivů. Přepravu je dovoleno provádět při teplotách -40 C až 70 C, relativní vlhkosti 10 % až 95 % (nekondenzující) a minimálním atmosférickém tlaku vyšším než 70 kpa. Skladování výrobku je dovoleno jen v čistých prostorách bez vodivého prachu, agresivních plynů a par. Nejvhodnější skladovací teplota je 20 C. 6. ZÁRUKA Záruční a reklamační podmínky se řídí Obchodními podmínkami Teco a.s. Upozornění: Před zapnutím systému musíte splnit všechny podmínky této dokumentace. Systém nesmí být uveden do provozu, pokud není ověřeno a potvrzeno, že strojní zařízení, jehož součástí je systém TC700, splňuje požadavky direktivy 89/392/CEE, pokud se na ně vztahuje. Změny dokumentace vyhrazeny. Teco a.s. Havlíčkova Kolín IV Česká republika URL: teco@tecomat.cz 5 TXV

Vnější balení se provádí podle rozsahu zakázky a způsobu přepravy do přepravního obalu opatřeného přepravními etiketami a ostatními údaji nutnými pro přepravu.

6 Basic documentation 1. DESCRIPTION AND PARAMETERS The TC700 bus interconnection modules are used to interconnecting of racks by optical cables of ST type. They ensure correct bus termination (the bus corresponds to RS-485 in a physical layer). The set TXN contains always 2 pieces of module for connection of duplex glass optical cable. 1.1 BASIC PARAMETERS Module type KB-0252 Product standard ČSN EN Protection class of electrical object ČSN III Connection Connector D-sub 25 Duplex 2 ST Power supply 24 V DC Power input 0.25 W Optical radiation wave length 820 nm Operating temperature 0 C to +55 C Minimal budget attenuation for fiber 62.5/125 mm min. 8.0 db, typ. 15 db Mean time of using at 55 C operating temperature ( 3 db power ) 33 years Mean time of using at 40 C operating temperature ( 3 db power ) 68 years Transmitter symbol min. typ. max. [dbm] Transmitter optical output at 25 C P T (max) Total optical output mw Receiver symbol min. typ. max. [dbm] Optical power input log.0 0 to +70 C P RL(max) Optical power input log.0 at 25 C P RL(max) Optical power input log.1 P RH DIMENSIONS 53 Tx Rx Fig.1 Dimensions of rack interconnection optical modules KB-0250 and KB POWER SUPPLY The module is fed from a supply source, which is part of the TC700 system assembly. TXV

2 52 contains always 2 pieces of module for connection of duplex glass optical cable. 1.

7 Basic documentation 3. BASIC PARAMETERS OF OPTICAL CABLES The glass optical cables are delivered by many suppliers standardly and they have typically the following basic parameters: Parameters of optical cables with glass fibre Optical connector Duplex 2 ST Optical radiation wave length 820 nm Fiber type glass multimode 62.5/125 mm Operational temperature 40 C to +85 C Installation temperature 0 C to +70 C Attenuation of cable per 1 km of the length α 3.5 dbm Max. short-term tensile stress (< 30 min.) 500 N Delay given by propagation velocity 5 ns/m Max. permanent tensile stress 1 N Max. permanent flexion radius 35 mm Extrinsic diameter of one fiber coating ( 2x ) 3 to 6 mm Fig.2 Mechanical dimensions of optical ST connector 4. INSTALLATION The module installation at the TC700 rack is performed according to TXV The modules are fitted in the position BE1 a BE2 at the left part of the racks RM-794x. The cable connection has to be carried out by this way: take out rubber anti-dust end caps pulling them from the interconnection module, then plug the connector with duplex optical cable under the angle 45 and secure. The transmitter (Tx) must be connected with receiver (Rx) of the opposite module (Fig.1). You should manipulate with modules only if the PLC power supply is switched off! Manipulation with power supply switched on may cause that the rack or modules fitted to the rack could be damaged!!! You should always blank out optical transmitter and receiver by rubber end caps if you remove an optical connector. Otherwise they can be damaged by dust! 7 TXV

fibre Optical connector Duplex 2 ST Optical radiation wave length 820 nm Fiber type glass multimode 62.

8 Basic documentation The product is a source of light radiation of CLASS 2 according to IEC Do not stare into the emitter. It may injure your eyes! 5. PACKAGING, TRANSPORTATION, STORAGE The modules are packed pair wise according to internal packing instructions into a cardboard box. This documentation is enclosed in the packaging. The external packaging is done according to the quantity and way of transportation into a shipping container being labeled and containing all the necessary data for transportation. The goods is transported from the manufacture's facilities as agreed when placing an order. Transportation of the goods by the customer must be pursued by covered transport means and in the position as indicated on the packaging. The shipping containers must be fixed in such a way to avoid accidental spontaneous movement and damage of the external container during transport. During transportation and storage, the product must be protected from direct influence of atmospheric actions. Transportation of the product is permitted within a temperature range of -25 C to 70 C, relative humidity of 10 % to 95 % (without condensation) and minimum atmospheric pressure higher than 70 kpa. The product must be stored only in clean spaces free from conductive dust, aggressive gases and vapors. The optimum storage temperature is 20 C. 6. GUARANTEE The guarantee and complaint conditions are governed by the Business conditions of Teco a.s. Attention: Before switching the system on, you must fulfil all the conditions contained in this documentation. The system must not be put in operation, if it is not verified and confirmed that the equipment in which the TC700 system is part of it, meets the requirements of the directive 89/392/CEE, if the directive applies to such equipment. We reserve the right to make modifications and/or changes of the documentation without prior notice. Teco a.s. Havlíčkova Kolín IV Czech Republic URL: teco@tecomat.cz TXV

The external packaging is done according to the quantity and way of transportation into a shipping container being labeled and containing all the necessary data for transportation.
